Деревянная винтовая лестница – Винтовая лестница своими руками из дерева чертежи

Содержание

Лестница винтовая деревянная своими руками на второй этаж

Винтовая лестница является великолепным решением при дефиците пространства. Кроме того, она ещё довольно эстетична и вносит свой шарм в дизайн любого помещения. В сравнении со складной чердачной лестницей она более удобна в использовании. При строительстве может понадобиться гораздо меньше материалов, чем для изготовления прямой маршевой лестницы. Времени на монтаж также уйдет совсем немного.

Однако, устанавливая винтовую лестницу в помещении, вы должны помнить, что по ней будет сложно переносить крупногабаритные грузы и мебель. А в случае неправильно проведенного расчёта марша и ступенек передвигаться по такой лестнице будет крайне некомфортно. Также самостоятельно построить изящную лестницу винтовой формы можно, только обладая достаточными профессиональными навыками.

Но если вы всё же остановились на этом типе конструкции и решили изготовить деревянную винтовую лестницу своими руками, то наша статья вам в этом поможет.

Как выбрать форму винтовой лестницы?

В первую очередь обратите внимание, что выбранная форма и размер лестницы будет напрямую определять степень комфорта и безопасности при эксплуатации. Если вы хотите установить узкую винтовую лестницу, в этом случае лучше сделать ее без подступенков. Это даст возможность наступать на ступеньку полностью всей ступней.

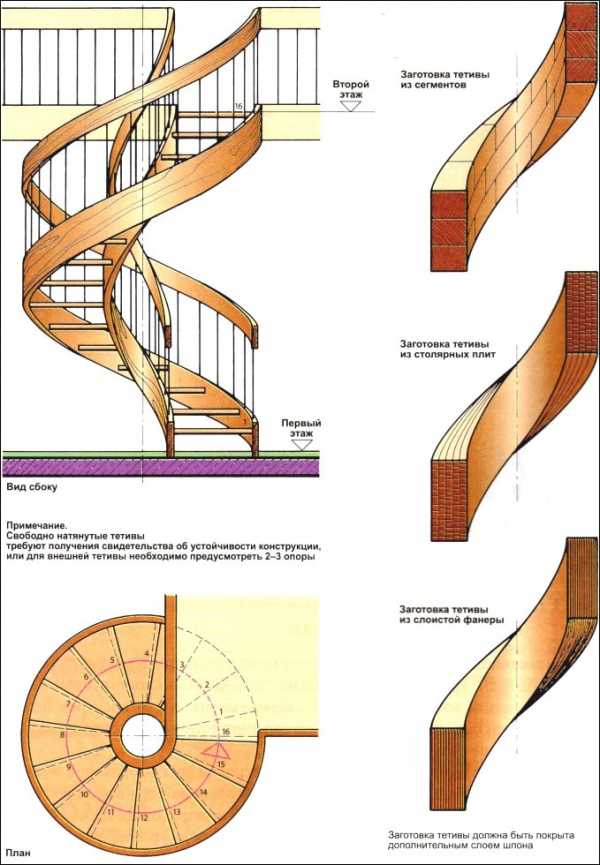

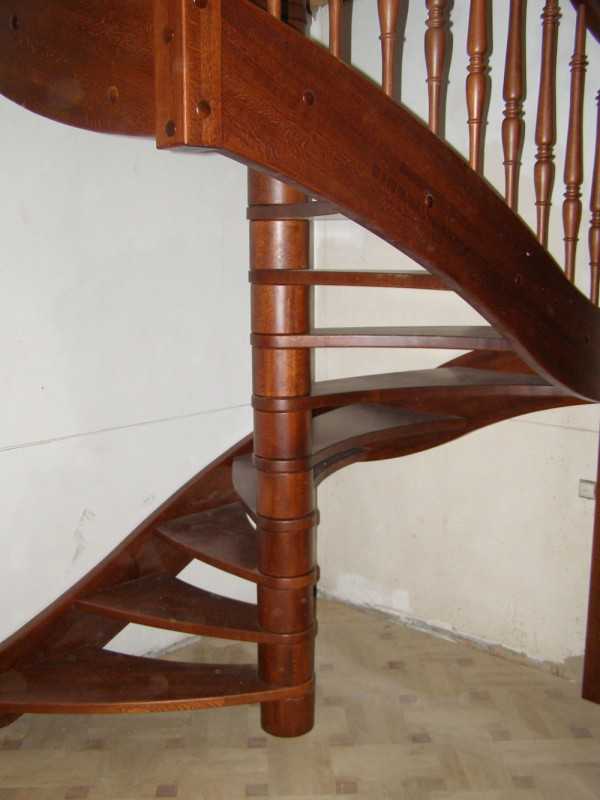

Великолепным вариантом является винтовая лестница на тетивах или косоурах. В этом случае ступени крепятся на вертикальный боковой элемент. Для особой прочности вторая часть ступени ещё дополнительно прикрепляется к стене.

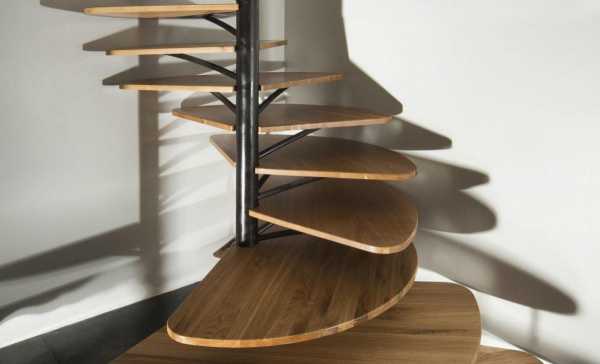

Вы также можете выбрать винтовую лестницу на больцах. Смысл этой конструкции в том, что перила и ступеньки скрепляются между собой больцами. В результате этого вы получаете достаточно жесткий каркас, который сам по себе становится несущим элементом. Такие винтовые лестницы смотрятся очень воздушно и красиво, а также при их эксплуатации отсутствует скрип.

Расчёт винтовой лестницы

Итак, при расчете винтовой лестницы следует учитывать несколько параметров:

Комфортная высота подступенков винтовой конструкции не такая, как в маршевой. Чем меньшую высоту вы выбираете, тем уже будет ступень посередине.
При расчете количества ступеней нужно брать во внимание высоту витка, которая, как правило, равна 2 м.
Минимальный пролет винтовой лестницы равен 0,9 м.

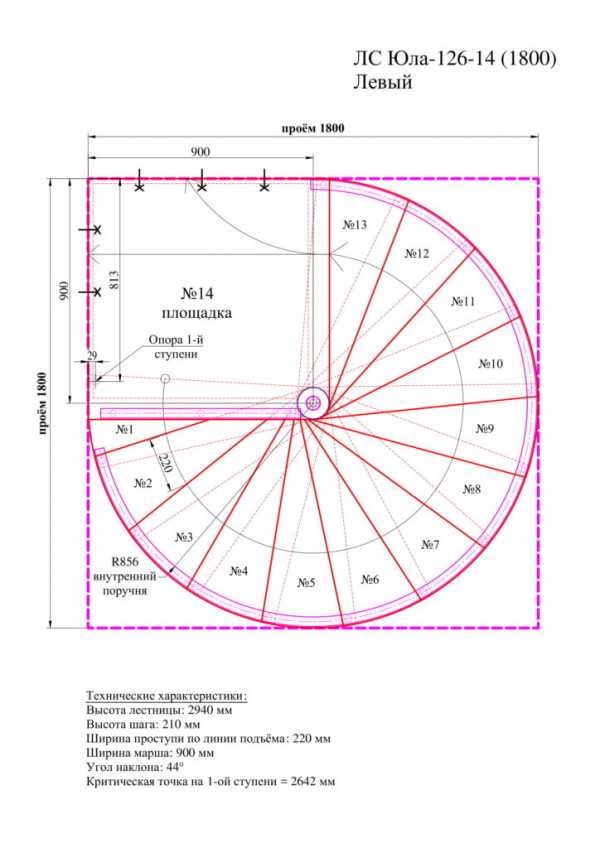

В качестве примера мы предлагаем вам расчет винтовой лестницы с опорой на центральный столб 20 см в диаметре. Ширина ступени равна 0,9 м.

Таким образом, общий диаметр конструкции будет равен 0,9 Х 2 + 20 см = 2 м.

Подступенки нашей лестницы будут высотой 21 см. Примем высоту всей конструкции, равной 2,9 м.

Теперь рассчитаем, сколько ступеней будет иметь наша винтовая лестница:

2,9 м : 0,21 м = 13,8

Округляем это число и получаем 14.

Обратите внимание, что первую или последнюю ступень нужно будет выполнить высотой 17 см. Это необходимо, чтобы верхняя площадка оказалось вровень с уровнем напольного покрытия.

Чтобы по винтовой лестнице было комфортно спускаться, глубина ступеней посередине должна быть не менее 0,2 м.

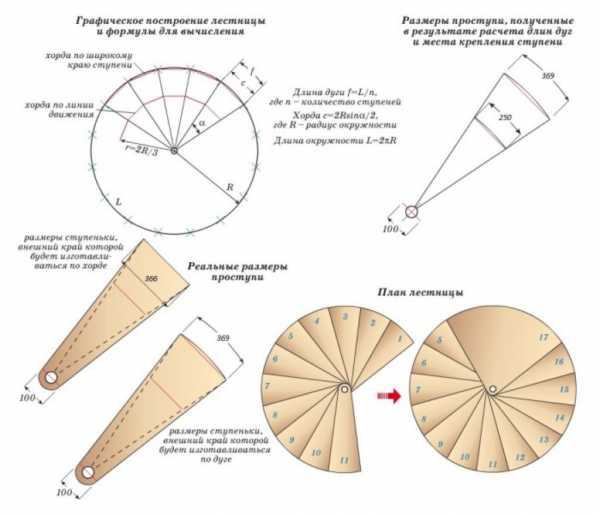

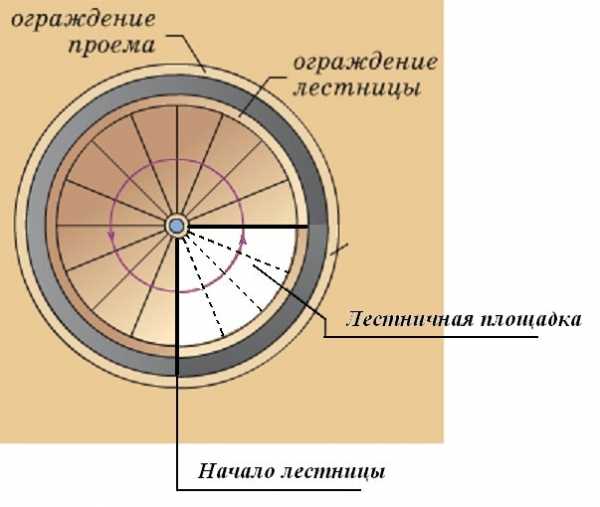

Начертим окружность и разделим ее на сектора с нужной шириной, к примеру, 0,22 м. Таким образом, мы получим необходимое количество ступеней для одного витка.

Также при расчетах вы можете использовать специальную формулу, которая поможет вам определить глубину ступеней при конкретной ширине конструкции и в зависимости от угла каждой проступи.

Как сделать проем в потолочном перекрытии?

Если планируется устанавливать в здании винтовые лестницы из дерева, то проем в перекрытии лучше подготовить заранее, на этапе строительства дома. Однако бывает и так, что этот момент был упущен. Тогда, если имеется деревянный потолок, можно просто пропилить проём непосредственно при установке лестничной конструкции.

Не забывайте, что по своим размерам проём должен быть шире диаметра вашей лестницы, как минимум, на 0,1 м с каждой из сторон.

Если проем будет круглым, то начертите его схематично она полу на нижнем этаже, после чего перенесите на плоскость потолка.
Проем следует облицевать с использованием балки, имеющей форму окружности и сделанной из шпона. Отрезки балки изгибаются при помощи стального кружала. Для крайних из них используются цельные отрезки материала. Промежуточные слои можно составлять из более коротких кусочков.

Установите балку в окружности проёма винтовой лестницы, закрепите ее при помощи угловых накладок. Декорируйте плинтусом.
Если лестничный проем будет иметь прямоугольную форму, то сделать его вам будет гораздо проще.

Монтаж винтовой лестницы своими руками

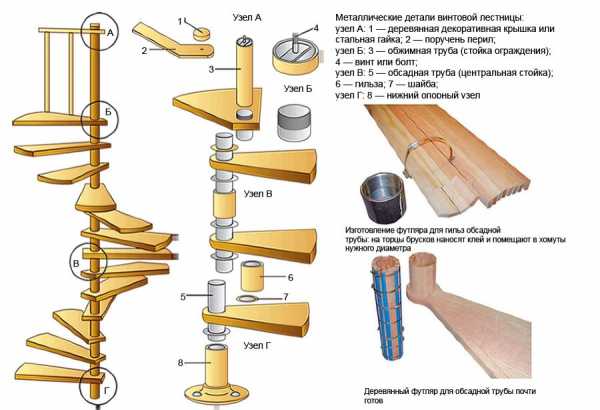

Мы расскажем вам о монтаже винтовой лестницы, состоящей из железной трубы в центре и деревянных ступеней. В качестве материала для поручней вы также можете использовать массив дерева, а ограждения могут быть деревянными либо стальными. Центральную стойку тоже можно сделать из древесины.

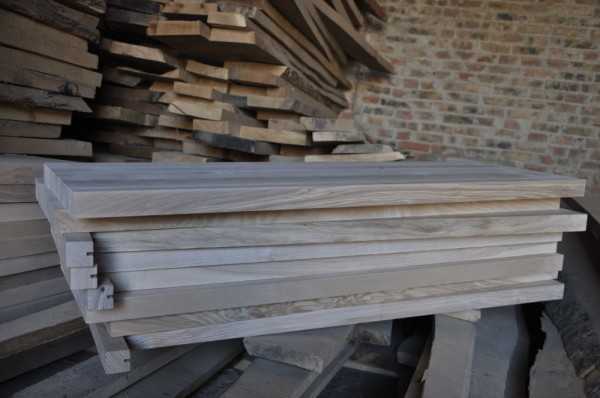

Для изготовления ступеней отлично подойдет дуб, клен, бук или другие твердые породы дерева. Вы можете просто приобрести заготовки проступей в специализированных магазинах или сделать их самостоятельно. Для этого распилите прямоугольные доски на 2 части по диагонали. Таким образом, вы получите пару проступей. Далее нужно будет только обработать их края, слегка закруглить их и покрыть лако-красочными материалами.

Изготавливаем тетиву
Для того чтобы изготовить тетиву, необходимо вымачивать в очень горячей воде деревянную заготовку. Она должна размягчиться полностью. Затем нужно придать ей необходимую форму и оставить в таком положении до полного высыхания.

Сборка винтовой лестницы

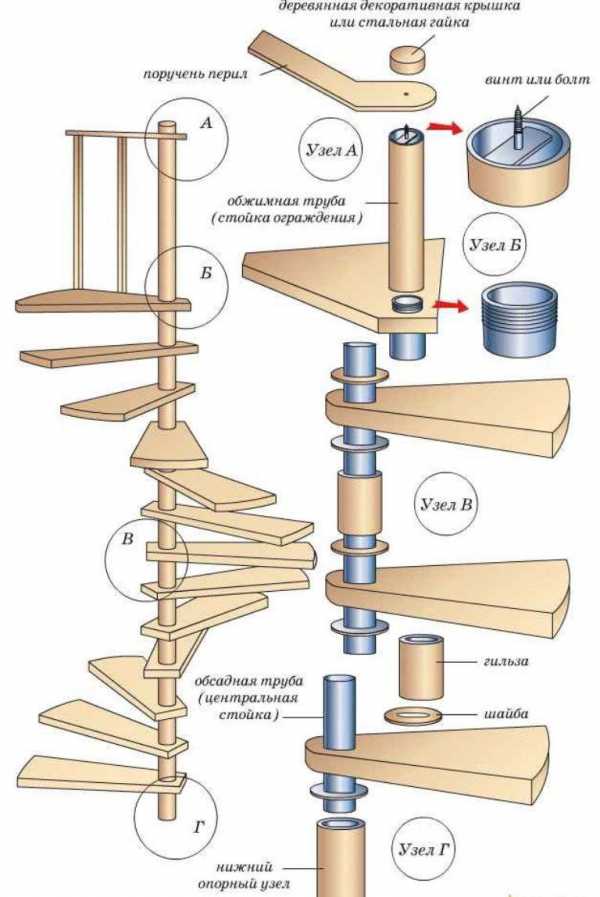

Сборку лестницы винтовой деревянной следует начинать с монтажа центральной стойки. Это достаточно несложный процесс. В качестве центрального столба вы можете использовать металлическую трубу, диаметр которой будет не менее 5 см. На неё нужно будет нанизывать проступи, надевая специальную гильзу после каждой из них.
Далее ступени разворачиваем веером, закрепляя их специальными кронштейнами с внешнего края. Затем осуществляем монтаж перил.

Установка и монтаж перил
Вам потребуется два типа деревянных балясин. Стойки больших размеров нужно будет монтировать на углах. Мелкие балясины устанавливаются на каждой проступи.

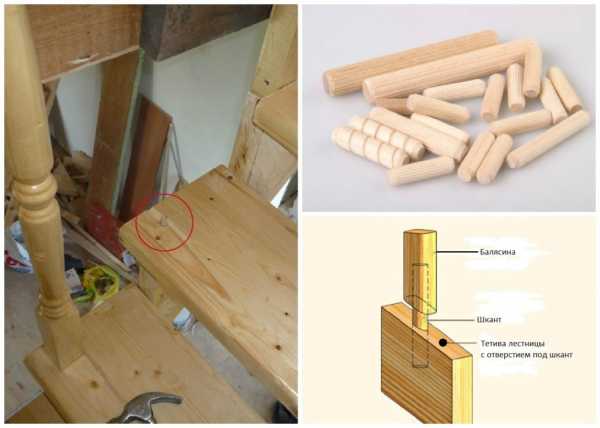

Каждая балясина крепится на шкант. Это гвоздь из дерева, имеющий цилиндрическую форму. Шканты сажаем на клей.

Верх каждой промежуточной балясины необходимо срезать под углом, равным общему углу наклона лестницы.
Лучше всего приобретать готовые комплекты балясин и поручней в специализированных торговых местах. Тогда они будут снабжены пазами, при помощи которых вы сможете закрепить всю конструкцию достаточно аккуратно. Скрепление поручней и балясин осуществляется при помощи саморезов. Дерево обрабатывается специальным защитным покрытием.

Видео
gidlestnic.ru
чертеж своими руками, фото лестниц из дерева на второй этаж, из бревна и металла

Установить деревянную винтовую лестницу можно самостоятельно, если предварительно учесть главные особенности монтажа
Винтовая деревянная лестница – это достаточно оригинальная конструкция, которую чаще всего можно встретить в частных домах, в частности, как коттеджах, так и дачных домиках. Сооружение стильное, а самое главное не занимает много места, но требует грамотного и индивидуального подхода при проектировании и непосредственном монтаже.
Содержание материала:
Винтовые лестницы из дерева: особенности
Создавая винтовую лестницу из древесного полотна своими руками, стоит обратить внимание на ряд особенностей конструкции, которые могут, как оттолкнуть желание установки, так и усилить его.

Преимущество винтовой лестницы из дерева в том, что она прекрасно впишется в любой интерьер
Нужно учесть, что:
Расположение ступеней проводится в виде спирали, что позволяет занять минимальное количество пространства.
Спуск по такой лестнице может быть не безопасным, а потому нужно позаботиться о повышении данного критерия до максимума.
У лестницы могут быть небольшие закругления, или же она простирается вверх с чередованием витков.
По проекту винтовые лестничные сооружения напоминают своеобразные цветки, которые постепенно раскрываются к низу. Некоторые вовсе предпочитают устанавливать конструкцию так, чтобы каждый виток немного заходил за другой. Деревянные винтовые лестницы являются аналогом металлических изделий, однако смотрятся они более эстетично и помогают наполнить помещение комфортом и уютом. Основная составляющая изделия – это центральная опора, которая становится и направляющей, и местом крепления всех ступеней.
Преимущества и недостатки винтовой лестницы своими руками из дерева
Лестница из дерева винтового типа на второй этаж схожа, как уже было сказано, с конструкциями из металла, однако эти изделия обладают рядом преимуществ и недостатков, на которые обязательно стоит обратить внимание перед тем, как будет составлен чертеж.

Главный недостаток винтовой деревянной лестницы заключается в том, что она может быть недостаточно безопасной
Среди достоинств можно отметить три основные плюса:
Конструкция максимально компактная, а потому, если домик для дачи не блещет просторностью, желательно выбирать именно этот вариант. К тому же эксплуатация такого изделия намного удобнее, чем, если использовать раскладную или вовсе приставную модель.
Винтовые сооружения обладают максимальным креативом. Достаточно эффектно будет смотреться винтовая конструкция, даже если будет сделана своими руками.
Вариант наиболее бюджетный, так как не потребует слишком много вложений, а самое главное, собрать ее не составит труда даже не опытному мастеру.
Среди недостатков, отмечается только 2 критерия, которые могут быть вовсе незначительными. По такой конструкции достаточно трудно поднимать грузы, так как ограниченно пространство и множество поворотов, попросту не дадут осуществить данного процесса. Двигаться по такой лестнице гораздо сложнее, чем по прямой, однако если при монтаже соблюдать правила, рекомендации специалистов и стандарты, то вполне возможно сделать ее и комфортной, и безопасной по максимуму.

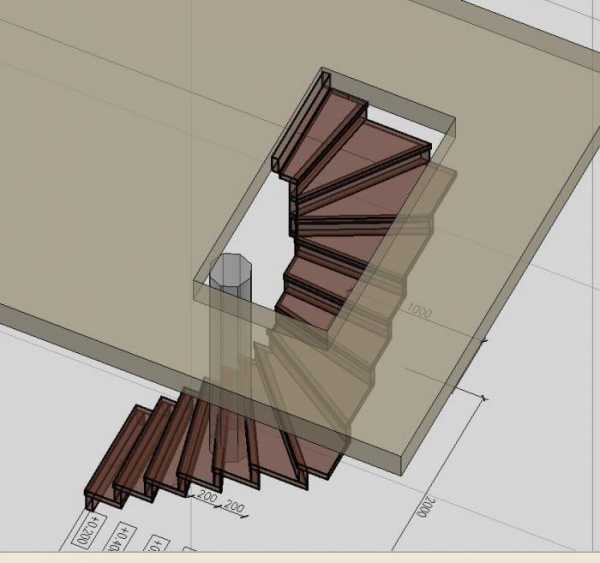

Чертеж винтовой лестницы из дерева
Изготовление лестницы из бревна требует: грамотного подхода, проектирования, четкого следования чертежу. Чертеж сделать не сложно, но и не просто, так как от проектирования зависят такие факторы, как безопасность конструкции, долговечность и самое главное износоустойчивость. Помимо этого, неправильный проект может стереть такие особенности, как комфортность и удобство эксплуатации. Именно потому, многие предпочитают выбирать готовые сооружения, которые нужно просто установить и закрепить.

Перед тем как установить деревянную винтовую лестницу, необходимо правильно составить ее чертеж
Проектирование лестницы своими руками осуществляется в несколько этапов:
Определяется место под расположение будущего люка, который должен быть не менее 2 м².
К входу на лестницу должен быть свободный доступ.
Продумывается и высчитывается точное количество ступеней. Стоит заметить, что в винтовой конструкции нет подступенков, а потому желательно, чтобы было некое захождение ступеней друг на друга в зауженной части.
Требуется просчет комфортного шага, чтобы независимо от возраста и размера ноги, спуск и подъем был максимально безопасным.
Градус уклона сооружение должен быть в 45 ^о.
Требуется тщательное продумывание того как, где и какие будут установлены поручни.
В среднем достаточно 13 ступеней, а стандартной шириной конструкции считается 120 см.

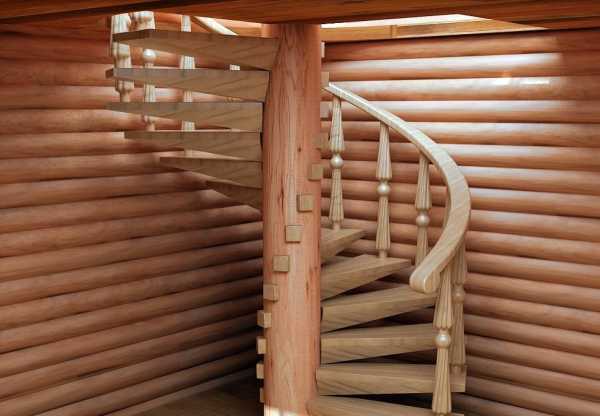

Особенности монтажа винтовой лестницы из бревна
Чаще всего для изготовления лестниц винтового вида используют такие материалы, как: дуб, лиственница, сосна. Первоначально работа начинается с монтажа стоек, вокруг которых будут укладываться лестницы и перила. Фиксирование стоек осуществляется посредством анкерных болтов, обладающих максимальной прочностью и легкостью монтажа. Некоторые мастера, предпочитающие собирать винтовые лестницы из дерева, выбирают комбинированную модель. Другими словами, ту, в которой присутствует и дерево, и металл. Это повышает прочность и долговечность изделия.

Чтобы произвести монтаж деревянной винтовой лестницы своими руками, нужно дополнительно ознакомиться с пошаговой инструкцией
Установка стоек должна быть таким образом, чтобы они были на достаточном удалении от стены, что позволит проводить монтаж без дискомфорта.
При монтаже лестницы исключительно из дерева нужно позаботиться об обустройстве дополнительной боковой фиксации каждой ступени. Для этого выпиливаются косоуры и закрепляются на поверхности стены за счет вспомогательных балок. В таком случае сооружение будет частично маршевого вида, на котором забежные ступени, но с более крутым поворотом.
Для удобства эксплуатации лестницы, нужно позаботиться о правильности расположения осевой части ступеней. Как правило, для них используются металлические уголки или опора в виде прямого металлического полотна, на которое и будет проводиться монтаж ступеней. За счет такого каркаса, лестница будет прочной и есть возможность проводить корректировку ступенек.
Если лестница из дерева изготавливается своими руками, то крепление ступенек на осевой части можно провести при помощи больцев или посредством комбинирования с нержавеющей сталью. Винтовая конструкция должна быть обязательно с ограждением, так как это не только эстетичность, но и безопасность, удобство и повышение срока эксплуатации. Наиболее распространенным вариантом считается использование трубки тонкого размера из металла или использование кованых вставок. Вполне возможно сделать перила и из дерева, но чаще всего они будут сборными, что не слишком безопасно. Отделка конструкции проводится посредством деревянных балясин, что придает лестнице эстетичный и благородный вид.
Красивая деревянная винтовая лестница (видео)
Стоит заметить, что при самостоятельном проектировании и сборке, нужно обязательно использовать рекомендации специалистов, способные помочь справиться с мелкими проблемами в доме. Некоторые предпочитают для изготовления лестницы использовать не натуральную древесину, а ее имитацию, так как она более прочная и эластичная. В целом процесс проектирования и сборки не сложен и не займет слишком много времени.
Дизайн деревянных винтовых лестниц (фото идей)
kitchenremont.ru
чертеж своими руками, фото лестниц из дерева на второй этаж, из бревна и металла
Установить деревянную винтовую лестницу можно самостоятельно, если предварительно учесть главные особенности монтажаВинтовая деревянная лестница – это достаточно оригинальная конструкция, которую чаще всего можно встретить в частных домах, в частности, как коттеджах, так и дачных домиках. Сооружение стильное, а самое главное не занимает много места, но требует грамотного и индивидуального подхода при проектировании и непосредственном монтаже.
Винтовые лестницы из дерева: особенности
Создавая винтовую лестницу из древесного полотна своими руками, стоит обратить внимание на ряд особенностей конструкции, которые могут, как оттолкнуть желание установки, так и усилить его.
Преимущество винтовой лестницы из дерева в том, что она прекрасно впишется в любой интерьер
Нужно учесть, что:
Расположение ступеней проводится в виде спирали, что позволяет занять минимальное количество пространства.
Спуск по такой лестнице может быть не безопасным, а потому нужно позаботиться о повышении данного критерия до максимума.

У лестницы могут быть небольшие закругления, или же она простирается вверх с чередованием витков.
По проекту винтовые лестничные сооружения напоминают своеобразные цветки, которые постепенно раскрываются к низу. Некоторые вовсе предпочитают устанавливать конструкцию так, чтобы каждый виток немного заходил за другой. Деревянные винтовые лестницы являются аналогом металлических изделий, однако смотрятся они более эстетично и помогают наполнить помещение комфортом и уютом. Основная составляющая изделия – это центральная опора, которая становится и направляющей, и местом крепления всех ступеней.
Преимущества и недостатки винтовой лестницы своими руками из дерева
Лестница из дерева винтового типа на второй этаж схожа, как уже было сказано, с конструкциями из металла, однако эти изделия обладают рядом преимуществ и недостатков, на которые обязательно стоит обратить внимание перед тем, как будет составлен чертеж.
Главный недостаток винтовой деревянной лестницы заключается в том, что она может быть недостаточно безопасной
Среди достоинств можно отметить три основные плюса:
Конструкция максимально компактная, а потому, если домик для дачи не блещет просторностью, желательно выбирать именно этот вариант. К тому же эксплуатация такого изделия намного удобнее, чем, если использовать раскладную или вовсе приставную модель.
Винтовые сооружения обладают максимальным креативом. Достаточно эффектно будет смотреться винтовая конструкция, даже если будет сделана своими руками.
Вариант наиболее бюджетный, так как не потребует слишком много вложений, а самое главное, собрать ее не составит труда даже не опытному мастеру.
Среди недостатков, отмечается только 2 критерия, которые могут быть вовсе незначительными. По такой конструкции достаточно трудно поднимать грузы, так как ограниченно пространство и множество поворотов, попросту не дадут осуществить данного процесса. Двигаться по такой лестнице гораздо сложнее, чем по прямой, однако если при монтаже соблюдать правила, рекомендации специалистов и стандарты, то вполне возможно сделать ее и комфортной, и безопасной по максимуму.

Чертеж винтовой лестницы из дерева
Изготовление лестницы из бревна требует: грамотного подхода, проектирования, четкого следования чертежу. Чертеж сделать не сложно, но и не просто, так как от проектирования зависят такие факторы, как безопасность конструкции, долговечность и самое главное износоустойчивость. Помимо этого, неправильный проект может стереть такие особенности, как комфортность и удобство эксплуатации. Именно потому, многие предпочитают выбирать готовые сооружения, которые нужно просто установить и закрепить.
Перед тем как установить деревянную винтовую лестницу, необходимо правильно составить ее чертеж
Проектирование лестницы своими руками осуществляется в несколько этапов:
Определяется место под расположение будущего люка, который должен быть не менее 2 м2.
К входу на лестницу должен быть свободный доступ.
Продумывается и высчитывается точное количество ступеней. Стоит заметить, что в винтовой конструкции нет подступенков, а потому желательно, чтобы было некое захождение ступеней друг на друга в зауженной части.
Требуется просчет комфортного шага, чтобы независимо от возраста и размера ноги, спуск и подъем был максимально безопасным.
Градус уклона сооружение должен быть в 45 о.
Требуется тщательное продумывание того как, где и какие будут установлены поручни.
В среднем достаточно 13 ступеней, а стандартной шириной конструкции считается 120 см.
Особенности монтажа винтовой лестницы из бревна
Чаще всего для изготовления лестниц винтового вида используют такие материалы, как: дуб, лиственница, сосна. Первоначально работа начинается с монтажа стоек, вокруг которых будут укладываться лестницы и перила. Фиксирование стоек осуществляется посредством анкерных болтов, обладающих максимальной прочностью и легкостью монтажа. Некоторые мастера, предпочитающие собирать винтовые лестницы из дерева, выбирают комбинированную модель. Другими словами, ту, в которой присутствует и дерево, и металл. Это повышает прочность и долговечность изделия.
Чтобы произвести монтаж деревянной винтовой лестницы своими руками, нужно дополнительно ознакомиться с пошаговой инструкцией
Установка стоек должна быть таким образом, чтобы они были на достаточном удалении от стены, что позволит проводить монтаж без дискомфорта.
При монтаже лестницы исключительно из дерева нужно позаботиться об обустройстве дополнительной боковой фиксации каждой ступени. Для этого выпиливаются косоуры и закрепляются на поверхности стены за счет вспомогательных балок. В таком случае сооружение будет частично маршевого вида, на котором забежные ступени, но с более крутым поворотом.
Для удобства эксплуатации лестницы, нужно позаботиться о правильности расположения осевой части ступеней. Как правило, для них используются металлические уголки или опора в виде прямого металлического полотна, на которое и будет проводиться монтаж ступеней. За счет такого каркаса, лестница будет прочной и есть возможность проводить корректировку ступенек.
Если лестница из дерева изготавливается своими руками, то крепление ступенек на осевой части можно провести при помощи больцев или посредством комбинирования с нержавеющей сталью. Винтовая конструкция должна быть обязательно с ограждением, так как это не только эстетичность, но и безопасность, удобство и повышение срока эксплуатации. Наиболее распространенным вариантом считается использование трубки тонкого размера из металла или использование кованых вставок. Вполне возможно сделать перила и из дерева, но чаще всего они будут сборными, что не слишком безопасно. Отделка конструкции проводится посредством деревянных балясин, что придает лестнице эстетичный и благородный вид.
Красивая деревянная винтовая лестница (видео)
Стоит заметить, что при самостоятельном проектировании и сборке, нужно обязательно использовать рекомендации специалистов, способные помочь справиться с мелкими проблемами в доме. Некоторые предпочитают для изготовления лестницы использовать не натуральную древесину, а ее имитацию, так как она более прочная и эластичная. В целом процесс проектирования и сборки не сложен и не займет слишком много времени.
Дизайн деревянных винтовых лестниц (фото идей)
openfile.ru
Винтовые лестницы – делаем своими руками за один день + Видео
Винтовые лестницы сегодня – скорее исключение, альтернативный дизайнерский ход, нежели привычная конструкция в домах. Однако же самым ценным качеством винтовой лестницы является не только ее внешний вид, но и небольшая стоимость работ, а также экономия пространства и легкость установки.
Схема винтовой лестницы – преимущества и недостатки
Прочная и легкая, конструкция лестницы будет выглядеть в интерьере любого дома необычно и оригинально, но куда ценнее ее практические и функциональные преимущества. Самое главное из них – небольшое количество места, которая занимает вся конструкция, что очень актуально для маленьких домов. Наиболее распространенная схема винтовой лестницы заключается в расположении вокруг опоры-оси ступенек, которые как будто бы висят в воздухе. Всего полтора-два квадратных метра достаточно для ее обустройства!
Если действовать строго из практичного и простого расчета, то затраты на материалы и работу будут гораздо меньше, чем при сооружении маршевой лестницы. Впрочем, вы можете с легкостью выполнить все работы сами – принцип сооружения винтовых конструкций будет понятен любому человеку, хоть немного имеющему отношение к строительству. А при неимении некоторых инструментов вы можете выйти из положения, арендовав или одолжив их у друзей и знакомых.
Минусы винтовой конструкции заключаются в том, что двум людям будет достаточно сложно разминуться, если оба будут идти друг другу навстречу. Правда, эту проблему можно решить весьма забавным способом – при интенсивном движении вы можете оборудовать самый настоящий светофор сверху и снизу! Горит зеленый свет с вашей стороны – значит, навстречу вам никто не идет, если красный свет – кто-то спускается. Поначалу, правда, придется всем домашним привыкнуть к нажатию кнопки, сигнализирующей о движении. Впрочем, детям такая игра очень понравится!
Важно учитывать, что ступени такой лестницы, по сравнению с маршевой, достаточно узки, поэтому грамотно рассчитывайте подъем – не нужно делать его слишком крутым. Этот недостаток компенсируется за счет надежных поручней, как кованых, так и деревянных.

Винтовые лестницы для дачи и дома – из дерева, кованые и металлические
Самый простой и доступный способ – сделать лестницу такого типа из дерева. Речь, прежде всего, идет о ступеньках и поручнях, а вот опора, балясины и другие элементы могут быть как коваными, так и из обычного металла. Важно помнить о некоторых советах, которые дают профессионалы. Первый из них – не делайте ширину пролета меньше 100 см, такая величина будет оптимальной для передвижения. Ширина всей конструкции при таком пролете будет около двух метров, опору же в таком случае следует сделать диаметром 20-50 мм.
Самым простым, надежным и доступным вариантом является конструкция, в которой ступени как бы надеты на несущую опору и закреплены на винтовых поручнях с балясинами. В горизонтальной проекции лестничный винт может быть не только строго круглый, но и многоугольный – это во многом зависит от стен, которые располагаются рядом. Если лестница делается в углу, то ступеньки вы сможете дополнительно закрепить в стене, что повышает безопасность всей конструкции и срок ее службы.
Гораздо больших трудозатрат, да и навыков, которыми обладают разве что специалисты, требует конструкция без центральной опоры, поэтому на ней мы не будем останавливаться – такую своими руками не сделать, хотя, безусловно, решение весьма красивое. Для деревянных лестниц в качестве опоры зачастую используют металлическую или асбестоцементную трубу, гораздо реже применяют кирпичную кладку, камень или дерево.
Перила и сами ступени делают из дуба, ясеня или бука – это если мы говорим о деревянном варианте. Вся конструкция может быть выполнена из металлических профилей либо же выкована – правда, в последнем случае вы без помощи специалистов вряд ли сможете обойтись, разве что вы сами – опытный кузнец. Часто встречаются комбинированные варианты, к тому же, появляются ступеньки из стекла или пластмассы. Все зависит от интерьера – если он выполнен в современных стилях, то и стекло будет выглядеть уместно, если же это уютное семейное гнездышко, то только дерево!
Винтовые деревянные лестницы своими руками – процесс в деталях
Для большей безопасности постарайтесь учесть некоторые рекомендации. Во-первых, конструкция с открытой внутренней кромкой ступеней гораздо безопаснее. Во-вторых, ширина ступенек посредине должна быть не уже 20 см! Не забудьте учесть высоту для прохода, которая должна составлять не меньше двух метров. Итак, узнаем, как создается винтовая лестница своими руками.
Винтовые деревянные лестницы своими руками – пошаговая схема
Шаг 1: Устанавливаем опору
Для центральной опоры проще всего установить толстостенную металлическую трубу диаметром не меньше 5 см – это придаст всей конструкции должную крепость. Устанавливать опору следует точно вертикально, а опорная точка должна с легкостью выносить всю нагрузку. Если опорная точка – это деревянный пол, то лучше сделать прокладку между ним и трубой из толстого листа металла. В любом случае, под трубой не должно быть пустот.
Есть несколько вариантов непосредственно установки опоры – это заливка основания трубы бетоном или же укрепление анкерными болтами и необходимым крепежом. В первом случае трубу не только нужно правильно выставить, но и закрепить целой паутиной растяжек. Во втором случае вы сможете регулировать угол наклона трубы, пока не достигните нужного прямого угла.

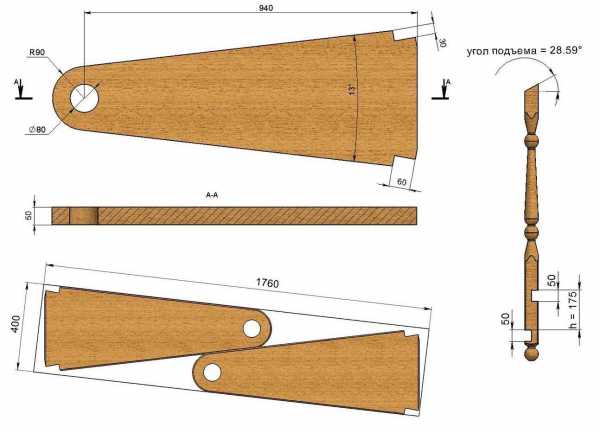

Шаг 2: Подготавливаем ступени и другие детали
Если вы обладаете достаточными навыками плотника, то ступени сможете изготовить самостоятельно. В целях экономии времени лучше поручить это дело специалисту, для него эта работа – сущий пустяк, он и выполнит ее быстрее, и оплату попросит небольшую. Очень важно, чтобы в узкой стороне было высверлено отверстие, равное диаметру стойки. Ступени лучше всего покрыть грязеотталкивающими пропитками, морилкой, но лакировать не стоит – спускаться по шероховатому дереву будет куда проще, чем по скользкой поверхности.
Ступени устанавливаются с помощью втулок, чья высота равна высоте расстоянию между самими ступенями. Не забудьте проложить места стыка ступеней и втулок шайбами, которые уберегут дерево от повреждений и деформации. Важно рассчитывать размеры втулок уже с учетом размеров шайб, иначе конечные расчеты могут не совпасть с реальной картиной.
Шаг 3: Монтаж лестницы
При правильном подходе и грамотном расчете все работы займут у вас не больше двух дней, и то, это в том случае, если опору вы решили закрепить с помощью бетона. Если же вам не нужно ждать, пока высохнет бетон, то монтаж займет у вас не больше одного дня. Сборку винтовой лестницы проводят следующим образом – сначала устанавливают несущую опору, что было сделано в первом шаге, затем устанавливают в нужном порядке втулки, шайбы и затем монтируют ступени. В конце, когда ступени выставлены в должном начальном и конечном положении, важно выполнить закрепление кронштейнов.
Шаг 4: Установка перил и поручней
Установка перил выполняется в последнюю очередь. Заранее заготовьте все необходимые материалы – лучше всего на деревянную лестницу монтировать легкие деревянные элементы, или же комбинировать металлические пустотелые балясины с деревянными поручнями.
Изготовление бетонных винтовых лестниц – задача куда более сложная, требующая особых строительных навыков. Во-первых, это установка сложной опалубки, которая должна очень четко повторить очертания будущей лестницы; во-вторых, требуется практически виртуозное владение сварочным аппаратом для установки армирования; в-третьих, вы не сможете обойтись без двух-трех помощников при заливке бетона; в-четвертых, вам понадобятся большие затраты на опалубку и дорогостоящие материалы. К тому же, бетонная лестница такого типа не может втиснуться в параметры той же деревянной – ей понадобится куда больше места, поэтому если такую и делать, то только ради внешнего вида, ведь куда проще сделать обычную маршевую лестницу

remoskop.ru
Винтовая деревянная лестница на второй этаж своими руками
Содержание статьи
Как и большинство интерьерных элементов, винтовая деревянная лестница обладает своими достоинствами и недостатками, которые необходимо знать при выборе данного варианта для обустройства.
Плюсы и минусы
Сначала о достоинствах винтовых деревянных конструкций:
Компактность конструкции. Зачастую это достоинство выступает определяющим моментом при выборе данной конструкции для небольших построек. Если в комнате невысокий потолок, то благодаря такому устройству он визуально становится выше.
В сравнении с маршевыми, винтовые конструкции не будут занимать много места, поэтому это позволит значительно сэкономить пространство.
При выборе данного устройства можно значительно сэкономить финансовые расходы. Для него понадобится немного материалов, а также такие конструкции легко устанавливаются.
Винтовые лестницы на второй этаж придают жилищу эксклюзивность, что тоже немаловажно.
Недостаток: по ней очень сложно поднимать крупногабаритные предметы.
Материалы для создания винтовой лестницы
Винтовую деревянную лестницу можно сделать из многих пород древесины. Применяться может и лиственница, и дуб, и бук. Все эти виды древесин будут смотреться довольно интересно и придадут интерьеру дополнительную красоту. Перед началом создания конструкции древесину нужно обязательно хорошо просушить. Влажность древесины допускается до 12%.
Чтобы сделать данную конструкцию как можно быстрее, нужно применять ламели для перил. Древесина очень сложно сгибается, поэтому ее нужно будет заранее замачивать. А ламели позволят делать различную форму перил без всяких проблем.
Чтобы сделать центральную стойку, нужно применять металлическую трубу, у которой диаметр должен быть от 50 мм. Иначе винтовая лестница не будет жесткой. Еще нужно будет запастись шайбами и гильзами — это будут крепления. Теперь можно начинать выполнение лестницы.
Изготовление винтовой лестничной конструкции
Винтовая лестница своими руками делается следующим образом: сначала нужно установить опору. Нужно взять трубу диаметром от 50 мм. Монтировать ее необходимо строго вертикально, а точка опоры должна без проблем выносить нагрузку. В случае если точка опоры — это пол из дерева, то рекомендуется сделать прокладку между полом и опорой из толстого металлического листа.
Опору можно монтировать несколькими способами: залить основание трубы бетоном либо укрепить анкерными болтами и крепежом. Если использовать первый способ, то при укреплении трубы нужно делать паутину растяжек. Если использовать второй способ, то можно регулировать угол наклона опоры, пока не будет достигнут необходимый прямой угол.
Далее, чтобы была изготовлена винтовая лестница своими руками, требуется подготовить ступени и остальные элементы. Рекомендуется заказать ступени у специалиста. Это будет и быстрее, и дешевле.
Важно, чтобы в узкой части было сделано отверстие, которое равно диаметру опоры. Ступени рекомендуется покрыть грязеотталкивающими пропитками, морилкой. Но покрывать лаком лучше не стоит, потому как подниматься по скользкой поверхности будет неудобно.
Ступени винтовой лестницы из дерева необходимо устанавливать при помощи втулок. Их высота должна быть равной высоте промежутка между ступенями. Места соприкосновения ступенек и втулок нужно проложить шайбами. Они позволят уберечь древесину от деформации и повреждений.
Далее выполняется установка лестничной конструкции. Несущая опора монтирована. Теперь нужно установить втулки, шайбы, потом монтировать ступеньки. В конце важным процессом является закрепление кронштейнов. Затем следует монтаж перил с поручнями. Для лестницы рекомендуется использовать легкие детали из дерева.
Нужно разметить балясины, аккуратно спилить, монтировать и закрепить их. Дополнительно рекомендуется закрепить балясины на клей.
Теперь на балясины нужно монтировать поручень, который крепят к ним саморезами, закручиваемыми под углом. Для укрепления лестничной конструкции с внешней стороны желательно сделать широкий витой плинтус. Деревянная винтовая лестница готова. Можно использовать ее по назначению и без преград перемещаться на второй этаж.
Виды винтовых лестниц
По конструктивным особенностям деревянные винтовые лестницы разделяются на 2 типа:
Стационарные винтовые лестницы. Сначала делаются соответствующие расчеты, исходя из высоты жилища, а затем ее делают как одну целую конструкцию. Разобрать данную конструкцию, не порезав ее, практически невозможно. Зачастую их выполняют по месту — в этом и заключается главное достоинство этих лестниц. Их можно выполнить исходя из условий жилища.
Модульные винтовые лестницы. Лестницы этого типа можно сравнить с товарами ежедневного спроса, выполнение которых поставлено на поток. Стандартные и унифицированные конструкции позволяют в большой степени уменьшить стоимость выполнения винтовой лестницы — в этом их главное достоинство. Но вместе с этим появляется и один существенный недостаток: установить такую лестницу без подгонки и некоторой переделки не всегда возможно. Такие конструкции рассчитаны на стандартную высоту помещений.
Теперь известно, как делать деревянные винтовые лестницы самостоятельно. Желаем успехов в выполнении работ!
chudesniydom.ru
Деревянная винтовая лестница своими руками

Деревянная винтовая лестница, своими руками можно сделать рассматриваемую конструкцию, предварительно произвести расчеты под помещение, где она будет установлена.
Посмотрим на схему лестницы
Где:
R – радиус вписанной в помещение окружности
R1 – радиус окружности «хода»
r1 – радиус сборной колонны
H – высота лестницы от уровня пола первого этажа до уровня пола второго этажа
h – высота ступеней
Проектирование лестницы начинается с точных замеров лестничного марша, причем все измеряемые размеры помещения должны быть окончательными и не подвергаться дальнейшему изменению во время строительства, т.е. «чистовой вариант»
Как производить расчет, подробно описано на страницах нашего сайта в статье: «Проектирование лестниц деревянных».
Посмотрим на составные части деревянной винтовой лестницы:
1. Металлическая труба
2. Начальный деревянный сегмент сборной колонны
3. Ступень деревянная
4. Промежуточный деревянный сегмент сборной колонны
5. Конечный деревянный сегмент сборной колонны
6. Начальная опорная балясина
7. Промежуточная межступенчатая балясина
из которых, собирается конструкция, показанная на рисунке.
МЕТАЛЛИЧЕСКАЯ ТРУБА
Труба ГОСТ 8734-75, диаметр 40 (мм), с обеих сторон нарезана резьба, служит одновременно:
• для крепления сборной колонны между первым и вторым этажами
• для стягивания деревянных сегментов
ДЕРЕВЯННЫЙ СЕГМЕНТ
Изготовим из клееного дерева на токарном станке.
СТУПЕНЬ ДЕРЕВЯННАЯ
Можно изготовить своими руками, как это сделать подробно описано на страницах нашего сайта в статье: «Изготовление деревянных ступеней для лестниц».
Можно купить готовый стандартный материал для изготовления ступеней. Чтобы немного сэкономить на материале, предлагаем воспользоваться схемой распиловки.
БАЛЯСИНА
Изготовим из цельного дерева на токарном станке.
ОПОРНЫЕ СТОЛБЫ
Изготовим из клееного дерева, как это сделать подробно описано на страницах нашего сайта в статье: «Столбы для лестниц деревянных».
ПОРЯДОК СБОРКИ:
УСТАНОВКА КОЛОННЫ
o В поле первого этажа и в потолке второго проделываем сквозные отверстия равные диаметру металлической трубы
o Нижнюю часть трубы вставляем в отверстие пола
o На нижнюю часть трубы одеваем широкую металлическую шайбу ГОСТ 6958-78 и закручиваем гайку
o На трубу одеваем сегменты, на сегменты вставляем ступени
o По мере сборки «пирамиды», трубу подтягиваем вверх
o Верхнюю часть трубы вставляем в отверстие потолка
o На верхнюю часть трубы одеваем широкую металлическую шайбу и закручиваем гайку ГОСТ 5915-70
o Немного подтянем гайки
УСТАНОВКА СТУПЕНЕЙ
o Устанавливаем первую ступень относительно трубы в нужном положении
o Фиксируем ее относительно пола при помощи начальной опорной балясины
o Последующие ступени, фиксируем относительно трубы при помощи промежуточных межступенчатых балясин
Балясины крепим к ступеням винтами конфирмат.
УСТАНОВКА ОПОРНЫХ СТОЛБОВ
УСТАНОВКА ПОРУЧНЕЙ

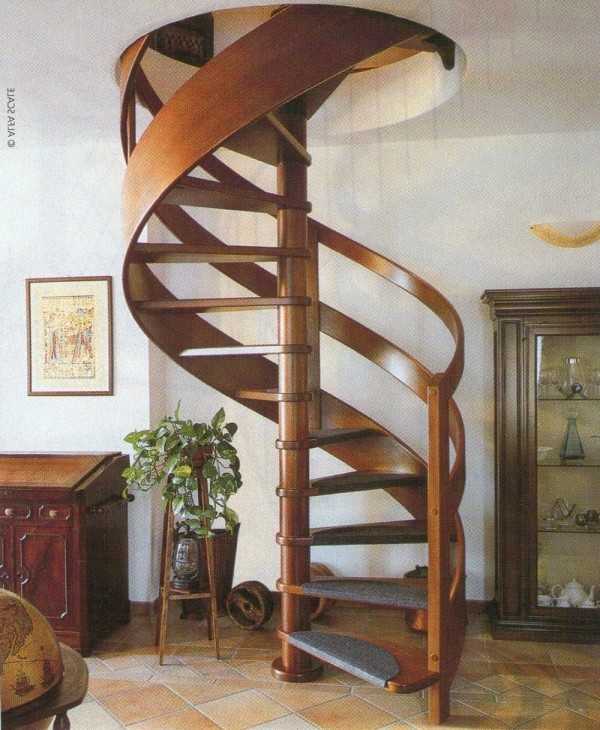

После завершения сборки у нас должна получиться вот такая лестница
Вид со стороны первого этажа
Вид со стороны второго этажа
Деревянная винтовая лестница своими руками – для лучшего восприятия и понимания, как это делается, можно посмотреть видеоматериал
Вот видите, вроде и ничего сложного.
Заказать чертеж

Поделитесь с друзьями!
kak-cdelat.ru
Винтовая лестница своими руками — как сделать

Являясь эффектным и оригинальным элементом дизайна, винтовая лестница имеет ряд несомненных преимуществ перед традиционными маршевыми конструкциями:
стоимость такого сооружения значительно ниже;

она не требует большой площади, так как вся конструкция размещена навесу, вокруг основания или стойки;

проста в создании и является идеальным и привлекательным вариантом подъема на более высокие этажи частного дома или квартиры, когда нет большого потока людей, а площадь ограничена.

Небольшая ширина ступеней при сравнительной крутизне делают данный вид конструкции объектом повышенного травматизма, что требует более осторожного, медленного и внимательного передвижения по винтовой лестнице. Но при наличии удобных и прочных поручней, правильном расчете размеров забежных ступеней и ширины проступи данная проблема отходит на задний план.

Изготовить такой красивый элемент дизайна, как винтовая лестница — задача вполне выполнимая, но при этом не стоит забывать об основных моментах, на которые следует обратить особое внимание:
Специалисты рекомендуют для удобства передвижения делать ширину пролета не менее одного метра, то есть диаметр винтовой конструкции будет составлять не менее 2-2,2 метра с учетом того, что диаметр центральной стойки или оси составляет от 20 до 50 мм.

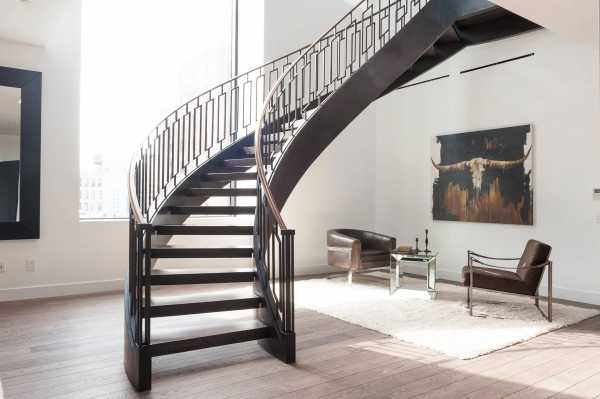

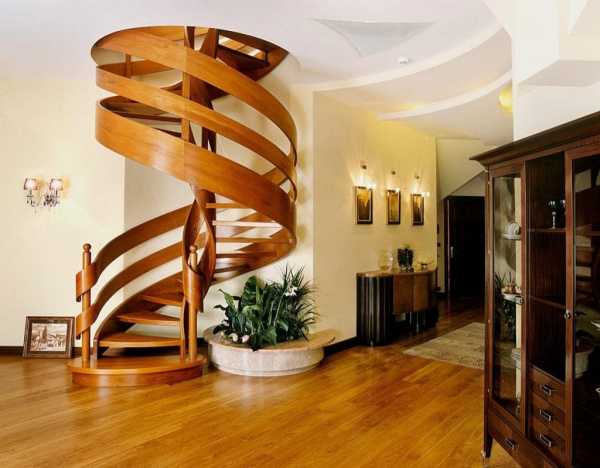

Наиболее популярным и более дешевым вариантом является конструкция, состоящая из ступеней, которые крепятся к центральной опоре и винтовым поручням с балясинами. Изготовление лестницы, при сооружении которой используются гнуто-клееные поручни, к которым крепятся ступени с подступенками без центральной опоры, потребует значительных вложений и трудозатрат.

Если рассматривать геометрию лестничного винта в горизонтальной плоскости, то он может иметь круглую или многоугольную форму, в том случае, когда винтовая лестница располагается возле стен. При этом крепление ступеней осуществляется с помощью пазов в стенах, в которых укрепляются специальные накладки.
Используемые материалы
Центральная опора или стойка винтовой лестницы, конструкция которой предполагает наличие данного элемента, может быть изготовлена из готовой стальной или асбоцементной трубы, на которой можно закрепить ступени с помощью сварки, муфтовым креплением или с помощью болтов. Кроме того, стойку можно сделать из бетона или дерева, камня или кирпича.
Для изготовления перил винтовых конструкций наиболее часто используется клееная древесина твердых пород или металл, а также их сочетание. А ступени могут быть изготовлены как из металла, стекла и пластмассы, так и из массива ценных пород твердой древесины (бук, дуб, ясень).
Важные моменты
Постараемся определить главные приоритеты винтовой лестницы, чтобы данная конструкция была безопасной, долговечной и удобной при эксплуатации:
Изготовление забежных ступеней без подступенка, то есть когда внутренняя кромка проступи остается свободной, позволяет уменьшить возможность соскальзывания ноги, которая опирается на более узкую часть ступени, расположенную ближе к центральной стойке. Это повышает удобство и улучшает характеристики безопасности для лестниц данного типа.

Основная линия движения приходится на середину проступи, поэтому стоит учесть в процессе конструирования, что ее ширина в этой точке должна быть не менее 20 см. При этом на расстоянии в 15 см от опорной стойки этот размер не должен быть менее 10 см.

Длина проступи определяется частотой использования лестничной конструкции. Если лестница является вспомогательным элементом подъема и используется редко, то достаточной будет длина в 60 см при общем диаметре в 140 см. В противном случае длина ступеней должна быть не менее 80 см, а диаметр конструкции должен составлять не менее 2 м.

При составлении проекта и выполнении чертежей будущего сооружения нужно помнить, что высота прохода должна позволять человеку свободно проходить под ступенями следующего витка, то есть составлять не мене 2 м.

В качестве главной опорной стойки в винтовой лестнице лучше использовать толстостенную металлическую трубу диаметром не менее 50 мм, которая способна обеспечить достаточную прочность всей конструкции. Стойка устанавливается строго по вертикали, а ее основание должно быть расположено в точке, которая сможет выдержать значительные нагрузки.

Для крепления центральной опоры к деревянному полу используются анкерные болты и крепежные изделия, а на цементный пол стойка крепится путем ее бетонирования с использованием растяжек.

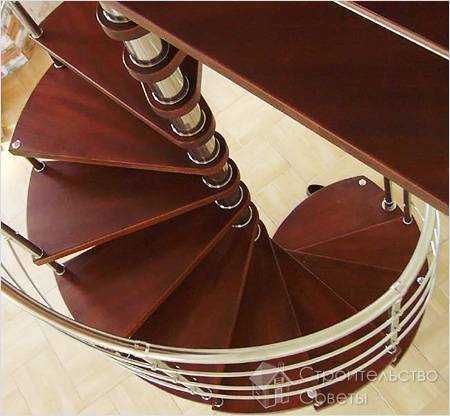

Для крепления ступеней к центральной стойке в узкой части проступи высверливают отверстие, диаметр которого равен диаметру стойки. Фиксация каждой ступени на определенном расстоянии друг от друга производится с помощью втулок, высота которых должна соответствовать запланированной высоте между ступенями. Между втулкой и поверхностью проступи обязательно помещается шайба, которая предохраняет деревянную поверхность ступеней от деформации. Толщину каждой шайбы следует обязательно учесть при определении высоты промежуточных втулок, чтобы в итоге суммарная высота всей конструкции не оказалась значительно выше запланированной.

Длина каждой ступени определяется в зависимости от имеющегося проема в перекрытии и его размеров, а их количество определяется путем деления высоты конструкции на высоту между ступенями, которая должна находиться в пределах от 18 до 20 см плюс толщина самой ступени.

Небольшой нахлест каждой последующей ступени на предыдущую позволяет дополнительно укрепить конструкцию с помощью кронштейнов, которые устанавливаются между передней и задней кромкой широкой части идущих друг за другом ступеней.

Работа по сборке готовой конструкции начинается с установки и крепления опорной стойки, после чего устанавливаются в соответствующей последовательности проступи и промежуточные втулки. Затем производится распределение ступеней по своим местам с учетом правильного положения первой и последней проступи и крепятся опорные кронштейны. В заключении последняя ступень закрепляется при помощи крепежных изделий на перекрытии. Теперь настало время установить стойки перил и закрепить поручни, и ваша лестница готова к использованию!
Видео
Этот видеоматериал поможет вам вдохновиться на возведение винтовой лестницы. Вы увидите готовую конструкцию, построенную руками хозяина дома.
А этот сюжет покажет процесс сбора готовой винтовой конструкции.
www.stroitelstvosovety.ru
