Желоб ливневый – устройство дренажных желобов для ливневой канализации, нержавеющий и композитный водосточный канал с решетками для отвода дождевой воды

Содержание

Какие бывают водосточные желоба и где применяют определенный вид

Содержание статьи

Водосточные желоба являются одними из главных элементов системы водоотвода. Причем это касается и водостоков, которые организуются для отвода влаги с крыш зданий, и ливневых канализаций. Широкая область применения способствует тому, что водосточный желоб может иметь самое разнообразное исполнение по размеру, материалу и форме.

Вернуться к содержанию ↑

Классификация

Сделать систему водоотвода своими руками можно безо всяких проблем. Главное, что нужно, так это определиться с материалом. Как уже было сказано, желоба являются одним из основных элементов всей конструкции.

Пластиковая водосточная система

Их классификацию можно вести по самым различным признакам, например, по материалу изготовления:

  • Пластиковые;
  • Металлические.

Пластиковые изготавливаются из поливинилхлорида. Металлические представлены стальными и медными изделиями. Стальные могут быть оцинкованные и не оцинкованные. Например, в качестве защитного слоя могут быть использованы полимеры или же смесь алюминия с другими металлами.

Надо сказать, что для установки своими руками лучше использовать пластиковые изделия, так как они легче и работать с ними проще. Однако и стальные изделия имеют свои преимущества, например, больший запас прочности. Но и крепить их, а точнее кронштейн к ним, необходимо с меньшим расстоянием от другого кронштейна.

Различие желобов водосточных может заключаться и в их форме:

  • С круглым сечением;
  • С прямоугольным.

И те, и другие могут иметь разные размеры. Например, пластиковые полукруглые желоба имеют размеры в 100, 130 и 160 мм. Изделия с прямоугольным сечением могут иметь размеры 142 на 68 мм. Крепить своими руками и те, и другие нужно по одинаковой методике. Используется с этой целью кронштейн, при этом формы у него разные.

Металлический желоб с круглым сечением

Надо сказать и то, что монтаж всех разновидностей желобов своими руками должен осуществляться с некоторым углом. Угол водосточного желоба должен быть равен примерно 2 градусам. Чтобы в зимний период вода не замерзала, используется обогрев желобов.

Еще одним параметром классификации можно считать вид конструкции, где используются желоба:

  • Система водоотвода с крыши;
  • Ливневая канализация.

Все вышеперечисленные изделия относились к первому пункту, а вот ко второму можно отнести пластиковые лотки с металлической сетью, бетонные лотки и другие. Как их крепить своими руками, какой кронштейн необходимо использовать – все это будет рассмотрено немного ниже.

Необходимо только сказать, что с помощью бетонных лотков можно сделать только ливневую канализацию.

Вернуться к содержанию ↑

Классификация лотков для ливневых канализаций

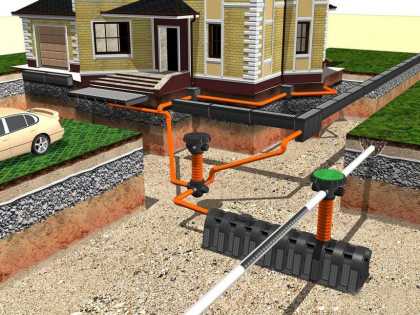

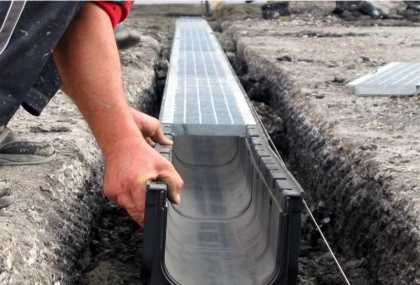

Суть ливневой канализации состоит в том, что установка влагоотводных лотков своими руками осуществляется путем погружения их на небольшую глубину в грунт. При этом конструкция такой канализации должна выдерживать значительные нагрузки, так как в большинстве случаев просто не удается сделать ее вдалеке от дорог.

Крепить лотки в таком случае следует тоже по-особому, но об этом чуть ниже.

Итак, по прочности все ливневые лотки делятся на следующие типы:

    • А15 – это изделия, которые имеют самый малый запас прочности. Их установка должна осуществляться из расчета на нагрузку не большую 1,5 тонны. При этом кронштейн не используется, они просто вкапываются в грунт или монтируются в конструкцию дорог и пешеходных дорожек. Применяются для устройства канализаций на пешеходных зонах, парках, велосипедных дорожках и подобных территориях;
    • В125 имеют предел в 12,5 тонны. Их установка осуществляется на автомобильных дорогах для легкового транспорта, в гаражных кооперативах, на различных автомобильных стоянках для легковых машин. Являются оптимальными для оборудования своими руками канализации в частном доме. Как и в прошлом случае, кронштейн для закрепления не используется;

Лотки для ливневых канализаций

  • С250 – эти материалы способны выдержать порядка 25 тонн внешнего давления. Установка ведется на заправочных станциях, на автомобильных мойках, мастерских и других подобных местах. Кронштейн не требуется;
  • D400 способны выдерживать внешние нагрузки до 40 тонн. Установка осуществляется на автомобильных дорогах с очень высокой интенсивностью движения. Кроме того, эти изделия позволяют сделать ливневую канализацию на различных транспортных терминалах, на заводах и других промышленных зонах. Кронштейн для установки своими руками не требуется;
  • Е600 – расчетная нагрузка до 60 тонн. Монтаж осуществляется на различных логистических центрах, крупных заводах и предприятиях. Кронштейн не используется;
  • F900 представляют собой самые крепкие желоба. Они способны выдерживать нагрузку до 90 тонн. Монтаж осуществляется на аэродромах, военных базах, то есть во всех местах, где эксплуатируется очень тяжелая техника.

Итак, выдерживаемые нагрузки очень важны при выборе. Но не меньшей важностью обладает и такой параметр, как пропускная способность. Естественно, у желобов с разными размерами и пропускная способность будет разной.

Что касается того, как сделать уклон такой канализации, то тут все просто. Уклон водосточного желоба будет формироваться только уклоном участка, где он устанавливается.

Вернуться к содержанию ↑

Классификация ливневых лотков по материалу

Итак, по материалу изготовления все лотки для «ливневок» классифицируются следующим образом:

  • Бетонные;
  • Пластиковые;
  • Полимербетонные;
  • Полимерпесчаные.

Надо сказать, что в зависимости от материала выдерживаемая нагрузка будет различной.

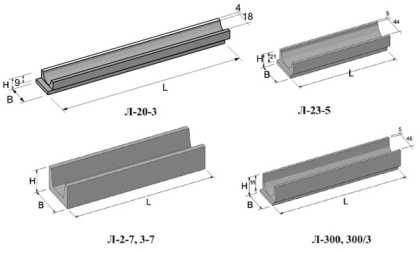

Бетонные изделия

Бетонные желоба обладают самой большой выдерживаемой нагрузкой, то есть бетонный желоб будет относиться к категории Е600 или F900. Это позволяет осуществлять их монтаж своими руками практически в любых местах.

Производятся такие изделия путем вибрационного прессования, как и тротуарная плитка. Такая технология позволяет сделать материал устойчивым к большим нагрузкам, к низким температурам и химическим воздействиям. Кроме того, бетонные лотки такого типа не впитывают влагу, поэтому отлично переносят морозы и циклы замораживания-размораживания без потери своих свойств.

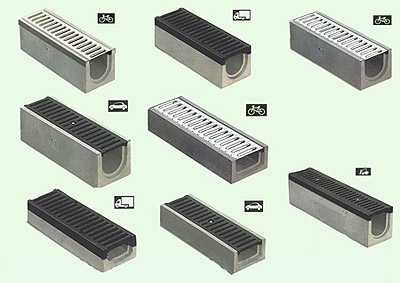

Бетонный ливневый лоток

Надо сказать и то, что часто подобные изделия усиливаются металлическими прутами, что придает им эластичность, то есть повышенную переносимость низких и высоких температур. Монтаж таких изделий может быть осуществлен в местах с суровыми погодными условиями.

Сегодня промышленность выпускает обычные каналы уже с уклоном, который формируется еще на стадии производства. Уклон равен 5 % от длины самого канала.

Стандартные размеры следующие:

  • Ширина может лежать в диапазоне от 10 до 50 см;
  • Высота от 9 до 76 см, и от 10 до 50 см, если речь идет о полукруглых изделиях;
  • Длина равна 1 метру.

Для стыковки между собой предусмотрены различные системы защелок, пазы, приливы, а так же резьбовое соединение.

Из недостатков можно назвать только то, что бетонный канал такого типа имеет очень большую массу. Поэтому их монтаж осуществляется только с использованием грузоподъемной техники.

Бетонные каналы комплектуются специальными решетками, которые выполняются из чугуна. Решетки имеют отверстия для сбора воды.

Решетки, как и сами лотки способны выдерживать соответствующие нагрузки.

Пластиковые изделия

Подобные элементы изготавливаются из полиэтилена низкого давления, то есть ПНД. Вторым материалом служит полипропилен морозостойкий. Все подобные каналы относятся к малонагруженным классам, то есть от А до С.

Самое большое их преимущество состоит в том, что они имеют очень малый вес, а также очень устойчивы к агрессивным химическим средам.

Пластиковый ливневый лоток

Желоба имеют в своей конструкции специальные ребра жесткости, что позволяет осуществлять их монтаж в достаточно нагруженных участках (класс С выдерживает порядка 25 тонн).

Надо сказать, что для устройства ливневой канализации частного дома данная категория материалов является более приемлемой, нежели бетонные каналы – они и более простые в использовании, и более дешевые.

Полимербетонные изделия

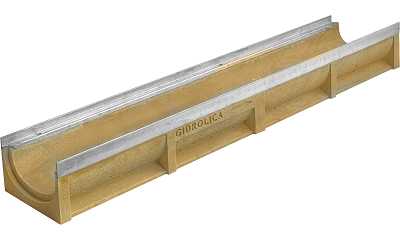

Данный вид продукции выпускается из материала, созданного на основе полимербетонного композита. Можно сказать, что данные лотки сочетают в себе характеристики, которые имеют бетонные и пластиковые каналы.

Полимербетонный ливневый лоток

Такие изделия обладают высокой прочностью, большим запасом жесткости, длительным эксплуатационным сроком и полной инертностью к различным химическим веществам.
Еще на стадии производства в состав подобной продукции вводят специальные эпоксидные смолы, которые и придают ей эти качества.

Применение в качестве связующего не цемента, а смолы, дает свои преимущества. Например, бетонный канал будет весить вдвое больше своего полимербетонного аналога.

Что касается сферы применения, то монтаж может быть осуществлен практически повсеместно. Современные технологии позволяют производить полимербетонные изделия, которые относятся к классу F900.

Срок службы составляет около 30 лет.

Полимерпесчаные изделия

Это, как и предыдущий вид, более современные материалы. Технология изготовления заключается в смешивании полимерной крошки с песком мелкой фракции. Дальше эта смесь разогревается до температуры плавления песка и отправляется на пресс, где и формируется будущий канал.

Полимерпесчаный ливневый лоток

Такой материал смело можно назвать вековым. Он обладает очень высокой стойкостью к химическим веществам, большим запасом прочности, высокой степенью пластичности и стойкостью к истиранию.

Подобная продукция выпускается в классе С250, что позволяет широко использовать ее практически во всех городских инфраструктурах.

Большим преимуществом таких лотков можно назвать то, что монтаж может быть осуществлен без использования специальной грузоподъемной техники, так как вес вдвое ниже, чем у бетонного аналога.

Вернуться к содержанию ↑

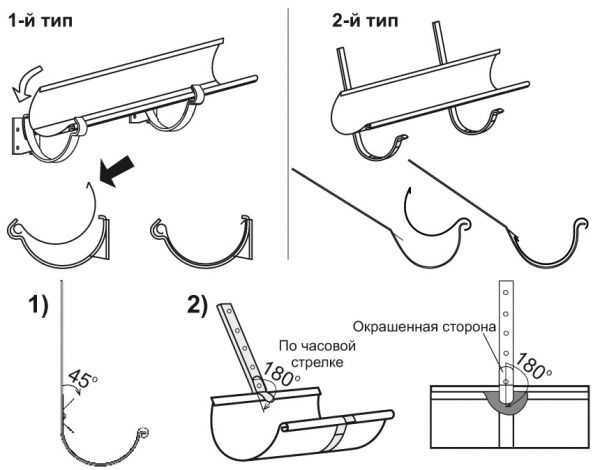

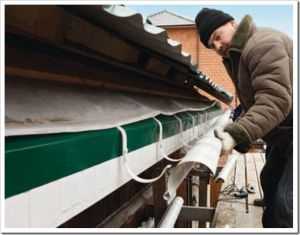

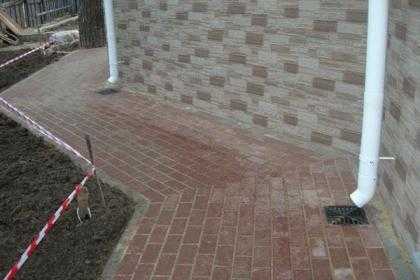

Монтаж водосточной системы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Ливневые водостоки - Дачный участок со всеми удобствами - Александр Григорьевич Калинин - rutlib5.com

Ливневые водостоки

Ливневые водостоки – канал для поверхностного отведения воды. Водосточная система включает в себя желоба, которые проложены по периметру крыши, водосточные трубы, соединительные элементы, в том числе выпускную воронку. Вода с крыши сначала стекает в желоба, которые располагаются под небольшим уклоном к воронкам, а потом вниз по водосточным трубам. Также в систему входят:

• колена;

• соединительные трубы;

• тройники;

• разъемы для ревизии;

• соединители труб и желобов;

• держатели труб;

• заглушки желобов и пр.

При установке желоба желательно, чтобы его форма и цвет гармонировали как с крышей, так и с фасадом здания. Также считается, что желоба с трапециевидным и квадратным сечением лучше подходят к зданиям в стиле модерн, а полукруглые – ко всем прочим.

Здание не может считаться законченным до тех пор, пока не будет смонтирован ливневый водосток. Если на крыше нет специального желоба, то водосток получается неорганизованным. Вода будет стекать где угодно, пропитывая влагой стены и повреждая все на пути.

Организованный водосток направляет воду по строгому пути, после чего она попадает в канализационный коллектор.

Отказаться от ливневого водостока можно только в засушливых районах, и то необходимо учитывать количество осадков, которые выпадают за год. Также без водостока могут обойтись временные или хозяйственные постройки, находящиеся вдали от жилья.

По сечению различают полукруглые желоба, трапециевидные и прямоугольные. По материалу они бывают пластиковые и металлические. Наиболее востребованными считаются полукруглые желоба.

Виды ливневых водостоков

Различают наружный и внутренний ливневые водостоки. Первый удаляет воду со скатных крыш, второй – с плоских.

Устройство наружного водостока достаточно простое. Желоба монтируют под краем кровли, по ним вода самотеком устремляется вниз по трубе и через выпускную воронку попадает в канализационную систему – общую или дождевую. Наружные водостоки устанавливают, как правило, на скатных крышах, уклон которых составляет не менее 2° на каждые 5 м. При этом желоба усиливают с помощью креплений, чтобы водосток мог выдержать вес мокрого снега. Диаметр стояков и желобов выбирают с учетом нормальной работы системы во время наибольшего выпадения осадков, характерного для той или иной местности.

Внутренний водосток устанавливают на плоских крышах. Стояки системы проходят внутри здания. Отведенная с крыши вода направляется в дождевую канализацию, накопительную систему или же перераспределяется по придомовой территории. Выбор материала для водостоков (металл или пластик) зависит от местности. Если в течение зимнего периода выпадает небольшое количество снега, то возможно обойтись пластиковым водостоком. Кроме того, пластик достаточно дешев, его можно перекрасить в любой цвет, а герметичность соединений достигается благодаря клею или резиновому уплотнителю. Пластиковый водосток выдерживает температуру до –40 °C.

Металлический водосток подойдет в той местности, где температура

rutlib5.com

Дренажные желоба - элементы ливневой канализации

DN100

Класс нагрузки B (до 12,5т)



Область применения:

  • Сады и парки
  • Искусственный ландшафт
  • Парковки легковых автомобилей

Мелкосидящий канал

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

150

60

1



Класс нагрузки C (до 25т)



Область применения:

  • Гаражи
  • Многоуровневые автостоянки
  • Подземные автостоянки
  • Обочины дорог
  • Стоянки автомобилей
  • Автосервисы
  • Благоустройство территорий

Пластиковый канал Стандарт 100

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

160

135

2.4

Стандарт 100 с усиливающими насадками

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

160

135

3.4

Пластиковый канал Стандарт 100

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

160

185

3.3





DN200

Класс нагрузки C (до 25т)



Область применения:

  • Гаражи
  • Подземные автостоянки
  • Обочины дорог
  • Стоянки автомобилей
  • Автосервисы

Пластиковый канал Стандарт 200

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

260

185

3.4

Пластиковые желоба в сборе с решетками

DN100

Класс нагрузки А (до 1,5т)



Область применения:

  • Пешеходные зоны
  • Тротуары
  • Велосипедные дорожки
  • Индивидуальная застройка

Мелкосидящий желоб с оцинкованной решеткой

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

134

95

1.7

Мелкосидящий желоб с пластиковой решеткой

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

134

95

1.3

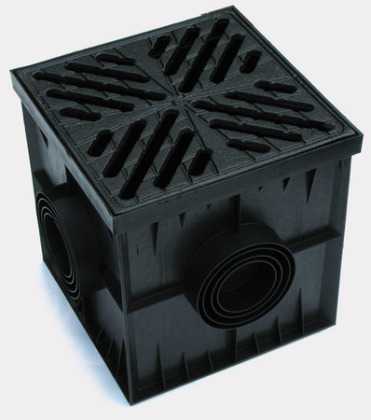

Пескоуловитель

Пескоуловители предназначены для сбора грязи и мусора, попадающих в систему ливневой канализации. Установка пескоуловителя производится на конце линии желобов. При этом последний желоб стыкуется напрямую с пескоуловителем, таким образом, что весь мусор попадает в его корзину. По мере заполнения корзины ее следует извлечь и очистить.

DN100

Класс нагрузки C (до 25т)



Область применения:

  • Гаражи
  • Многоуровневые автостоянки
  • Подземные автостоянки
  • Обочины дорог
  • Стоянки автомобилей
  • Автосервисы
  • Благоустройство территорий

Пластиковый пескоуловитель

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

500

160

419

3.3

Бетонные желоба

Бетонные желоба - классический вариант, который используется на протяжении многих лет. Их отличает высокая прочность и низкая цена. Но большой вес увеличивает расходы на доставку и усложняет монтаж.

DN100

Класс нагрузки C (до 25т)



Область применения:

  • Гаражи
  • Многоуровневые автостоянки
  • Подземные автостоянки
  • Обочины дорог
  • Стоянки автомобилей
  • Автосервисы
  • Благоустройство территорий

Мелкосидящий канал

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

500

142

60

6

Мелкосидящий канал

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

142

68

12

Мелкосидящий канал с вертикальным водосливом

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

142

68

12

Бетонный канал Стандарт 100

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

142

122

20

Стандарт 100 с вертикальным водосливом

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

142

122

20

Бетонный канал серии Big

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

160

160

30

DN110

Класс нагрузки E (до 60т)



Область применения:

  • Причалы
  • Транспортные терминалы



Бетонный канал серии Super

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

200

270

75

Полимеркомпозитные желоба

Композитные желоба сочетают в себе высокую упругость плстиковых желобов и прочность бетонных. Минеральная или песчаная крошка связывается с помощью специального полимера и получается новый - одновременно прочный и пластичный материал.

DN100

 Класс нагрузки C (до 25т)



Область применения:

  • Гаражи
  • Подземные автостоянки
  • Обочины дорог
  • Стоянки автомобилей
  • Автосервисы

Полимеркомпозитный канал Стандарт 100

Длина, мм

Ширина, мм

Высота, мм

Вес, кг

1000

140

130

12.5

www.vodostok-ps.ru

Желоб водосточный: размеры, уклон водостока по ГОСТу и элементы системы

Водосточная система играет важную роль в любом типе зданий. Принцип дождевой канализации яснее белого дня — она отвечает за перераспределение и отвод атмосферных осадков, которые представлены в жидком состоянии или перешли в таковой.

В качестве объектов, в защиту которых вступает водосток, является фасад, фундамент, кровля.

Схема функционирования покатого места основана на локации воронок (количество ознаменуется индивидуальными особенностями проекта), которые «принимают» жидкие осадки и через соответствующие трубы с обводами или без транспортирует воду в отведенное для стока место.

Содержание статьи

Что такое водосточный желоб и что он собой представляет?

Когда речь идет о комплектующих дождевой канализации, одним из первых вспоминают о водосточном желобе. Конечно же, отсутствие этого канала не поставит под вопрос создание водосточной системы, но из года в год, отказ или упразднение данной составляющей в целой структуре отвода воды может обернуться рядом неприятностей.

Вот основные задачи, которые выполняет водосточный желоб:

  • отвечает за направление движения воды, которая стекает с поверхности здания;
  • сокращает до минимума проникновение воды и отрицательное воздействие на фундамент;
  • исключает вероятность размыва многокомпонентных динамичных систем в области расположения дома;
  • существенно уменьшает объемы воды, которая проникает в подвальные помещения;
  • сохраняет фасад и различные декоративно-архитектурные объекты в прилежном виде, противодействуя их разрушению благодаря правильно и согласованному отводу осадков.

Ко всем перечисленным плюсам еще можно добавить возможность сбора дождевой воды благодаря желобу и другим элементам водосточной системы в специальных емкостях, которые ставят на итоговом стоке.

ВАЖНО!

Сбор осадков — очень актуальный вопрос для домов и дач с земельными участками, отведенными под огород, клумбы и т. д., так как в теплое время года при необходимости полива у вас появится возможность рационально применить накопленные осадки.

Визуально подводящий канал напоминает «половинчатую», в некотором роде открытую в верхней части трубу. Обычно ее устанавливают вдоль стороны здания от угла до угла. В качестве выбора материала для изготовления данного компонента покатой структуры абсолютно нет каких-либо ограничений и в роли своеобразного сырья используют свинец, чугун, крашенная сталь или алюминий, медь и даже дерево.

Что из себя представляет водосточный желоб

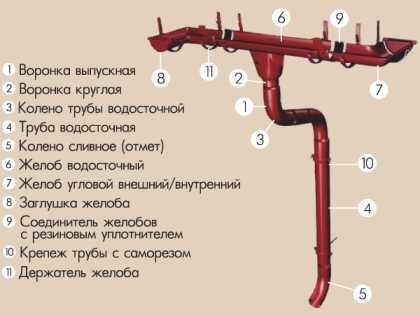

Состав системы водоотвода

Помимо желоба дождевая канализация включает в себя следующие элементы:

  1. водосточная труба обеспечивает вертикальную транспортировку атмосферных остатков, полученных от желоба либо воронки. Главная функция элемента — эффективное удаление водных накоплений с навеса дома. Как правило, представлена в виде сборной конструкции, но в зависимости от проекта могут применяться и упрощенные варианты;
  2. соединитель труб, как правило, входит в состав водосточной трубы или может быть вспомогательной деталью подводящего канала. Его основное предназначение выражено в самом названии. В большей степени элемент применяют для соединения главных труб или составной трубы с отводом (как и уголки). Также используют в тех случаях, когда необходимо подкорректировать длину водосточной трубы;
  3. кронштейн служит для акведука опорой и креплением непосредственно к поверхности дома. Они бывают двух типов. Первый из них называется коротким и его основная задача заключается в поддержке необходимым параметров для правильного водоотвода. Второй вид, являющийся длинным держателем, представлен как силовая конструкция с функцией формирования и регулирования уклона системы водостока;
  4. заглушка желоба обеспечивает водную изоляцию края канала, который не предусматривает подсоединение трубы и соответствующих элементов системы в данном углу здания;
  5. хомут выполняет функцию фиксации водоотводного стояка для соблюдения заданного направления движения жидкости. Визуально выглядит как кольцо, которое благодаря штырю крепится к стенке;
  6. водосборные воронки собирают и направляют накопленные осадки в составную трубу;
  7. водосточный слив выступает в качестве «переправы» между стоком жидкости и местом (емкостью) для ее отвода.

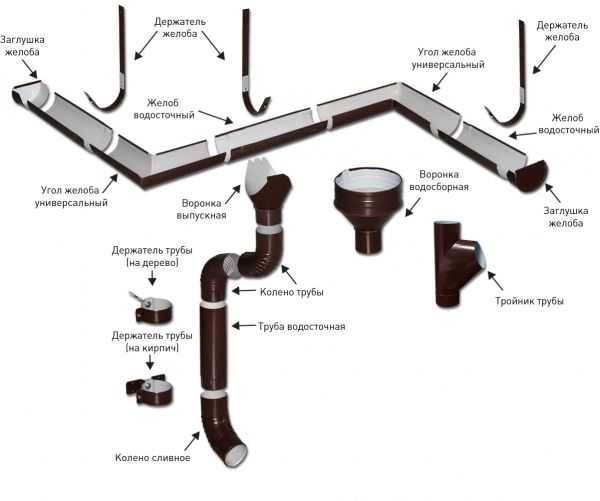

Устройство водосточной системы

Также при монтаже дождевой канализации могут использоваться дополнительные составляющие, такие как тройники (разводят трубы), обводы (обходят «выступающие» участки здания) и специальные защитные стенки, предотвращающие попаданию в стояк различного мусора, листьев и прочих посторонних объектов.

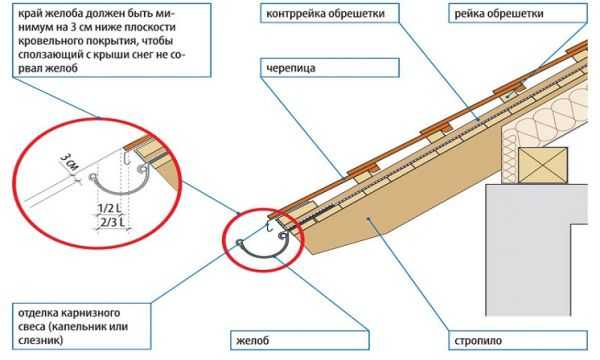

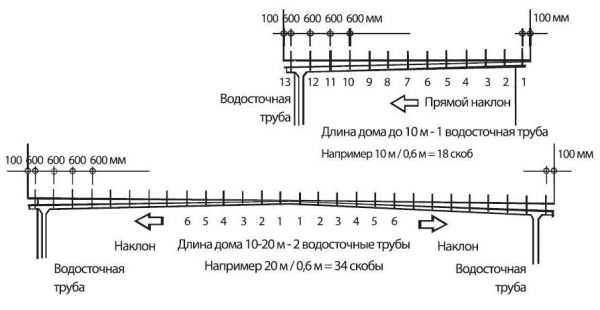

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды этого элемента. Чаще всего подводящие каналы различают в зависимости от материала изготовления.

Таким образом, следует говорить о:

  • металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
  • пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
  • бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

ОБРАТИТЕ ВНИМАНИЕ!

Выбор в пользу металлических желобов должен основываться на предусмотрении нагрузки на конструкцию крова и фундамента. Сталь добавит серьезную нагрузку на внешние края стен и стропильную систему.

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Уклон желоба

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

  • один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
  • один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
  • два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон.

ОСТОРОЖНО!

Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр.

Монтаж водосточного желоба своими руками

Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей.

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

Установка кронштейнов

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

ВАЖНО!

Некоторые виды кровли могут предусматривать больший наклон.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше). Кроме того в этом вопросе обращайте внимание на угол склона.

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Установка желоба

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

Полезное видео

Монтаж водосточного желоба вы можете посмотреть на видео:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование - НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-02-22

expert-dacha.pro

Ливневые водостоки и канализация - Дачный участок со всеми удобствами - Александр Григорьевич Калинин - rutlib5.com

Ливневые водостоки

Ливневые водостоки – канал для поверхностного отведения воды. Водосточная система включает в себя желоба, которые проложены по периметру крыши, водосточные трубы, соединительные элементы, в том числе выпускную воронку. Вода с крыши сначала стекает в желоба, которые располагаются под небольшим уклоном к воронкам, а потом вниз по водосточным трубам. Также в систему входят:

• колена;

• соединительные трубы;

• тройники;

• разъемы для ревизии;

• соединители труб и желобов;

• держатели труб;

• заглушки желобов и пр.

При установке желоба желательно, чтобы его форма и цвет гармонировали как с крышей, так и с фасадом здания. Также считается, что желоба с трапециевидным и квадратным сечением лучше подходят к зданиям в стиле модерн, а полукруглые – ко всем прочим.

Здание не может считаться законченным до тех пор, пока не будет смонтирован ливневый водосток. Если на крыше нет специального желоба, то водосток получается неорганизованным. Вода будет стекать где угодно, пропитывая влагой стены и повреждая все на пути.

Организованный водосток направляет воду по строгому пути, после чего она попадает в канализационный коллектор.

Отказаться от ливневого водостока можно только в засушливых районах, и то необходимо учитывать количество осадков, которые выпадают за год. Также без водостока могут обойтись временные или хозяйственные постройки, находящиеся вдали от жилья.

По сечению различают полукруглые желоба, трапециевидные и прямоугольные. По материалу они бывают пластиковые и металлические. Наиболее востребованными считаются полукруглые желоба.

Виды ливневых водостоков

Различают наружный и внутренний ливневые водостоки. Первый удаляет воду со скатных крыш, второй – с плоских.

Устройство наружного водостока достаточно простое. Желоба монтируют под краем кровли, по ним вода самотеком устремляется вниз по трубе и через выпускную воронку попадает в канализационную систему – общую или дождевую. Наружные водостоки устанавливают, как правило, на скатных крышах, уклон которых составляет не менее 2° на каждые 5 м. При этом желоба усиливают с помощью креплений, чтобы водосток мог выдержать вес мокрого снега. Диаметр стояков и желобов выбирают с учетом нормальной работы системы во время наибольшего выпадения осадков, характерного для той или иной местности.

Внутренний водосток устанавливают на плоских крышах. Стояки системы проходят внутри здания. Отведенная с крыши вода направляется в дождевую канализацию, накопительную систему или же перераспределяется по придомовой территории. Выбор материала для водостоков (металл или пластик) зависит от местности. Если в течение зимнего периода вып

rutlib5.com

Бетонные лотки для ливневой канализации

 Ливневая канализация и бетонные лотки для ливневой канализации

Бетонные люки для ливневой канализации

Милый летний грибной дождик может внезапно перерасти в проливной ливень. И, если на первое явление природы вы будете смотреть с умилением, то второе сможет вам принести серьезные неприятности. Для того, чтобы избежать подтопления вашего загородного участка от проливных дождей и в период интенсивного весеннего таяния снега – на нем необходимо не только оборудовать ливневую канализацию, но и необходимо установить дренаж вокруг дома своими руками . Одним из способов ее строительства является  ливневой коллектор(это) канализации.  Ливневка что это такое, мы разберем в нашей статье.

Разновидности бетонных лотков для ливневой канализации

Назначение ливневой канализации

Содержание статьи

Ливневая канализация играет одну-единственную, но очень важную роль – она отводит чрезмерное количество воды, образовавшейся после дождя или после весеннего таяния в сторону от вашего участка или в глубину земли.

Для того, чтобы ваш загородный участок после интенсивного дождя или под весенним солнцем не превратился в болото – вы можете своими руками спроектировать и построить ливневую канализацию. Это довольно сложное инженерное сооружение, но, тем не менее оно вполне может выполнено силами даже одного человека.

Нормы и правила для ливневой канализации

Как и для всяких инженерно-строительных сооружений – проектирование и монтаж ливневой канализации (или в просторечии – «ливневки») описано в общепринятых строительных нормах и правилах. Основным документом в этой сфере является СНиП 2.04.03-85, именно в нем описаны методики расчета и сооружения ливневки. Наружные канализационные сети (именно так на профессиональном строительном языке называется ливневка) должны строиться или реконструироваться только в соответствии с этими правилами.

Образец стока в ливневую канализацию

Возможно, Вас заинтересует информация —дождевая канализация водостоки

Данный документ содержит набор формул и список требований к конструкционным материалам, используемым для строительства ливневой канализации. Также в данном СНиПе описан порядок эксплуатации этого инженерного сооружения.

Типы наружной ливневой канализации

По способу проектирования и строительства ливневки можно разделить на два основных типа: точечная и линейная. Рассмотрим порядок их проектирования и строительства.

Ливневая точечная канализация

Основными элементами точечной ливневки являются дождеприемники. В них собирается вода, которая стекает с крыши вашего дома во время непогоды. Между собой дождеприемники соединяются магистральной трубой или желобом, посредством которого дождевая вода уводится за пределы участка.

Точечная ливневая канализация

Для обеспечения бесперебойной работы данной системы она должна иметь защиту от мусора: крупных части (например веток) и взвешенного в воде песка. Для защиты от крупного мусора на дождеприемники устанавливаются решетки, а взвешенный в воде песок осаждается в пескоулавливателях.

Ливневая линейная канализация

Основными элементами такой системы являются каналы, собирающие дождевую воду и выводящие ее за пределы участка. Каналы могут изготавливаться из готовых бетонных или пластиковых лотков, накрытых решетками. Преимуществом данного типа системы служит сбор воды со всей территории участка, например от беседок, дорожек или даже от сельскохозяйственных грядок.

Схема ливневой линейной канализации

Такие лотки монтируются с уклоном в сторону вывода воды так, чтобы она перемещалась самотеком. Как и в точечном варианте – в линейной канализации должны присутствовать фильтры и пескоотстойники.

Составные части ливневой канализации

Итак, наружная ливневка на вашем участке будет состоять из следующих составных частей:

  • Дождеприемники представляют собой небольшие колодцы с укрепленными стенами, собирающие воду с крыш строений.

    Дождеприемники — устройства предназначенные для точечного сбора водосбора

  • Придверные поддоны являются модификацией дождеприемников, монтируемых перед входными группами или воротами.
  • Желоба и/или лотки – расположенные под уклоном, они самотеком перемещают собранную воду в сторону от участка.

    Бетонные лотки для ливневой канализации

  • Сборные трубы – аналог лотков, прокладываемых в толще грунта.

    Схема дренажа участка

  • Улавливатели песка – отстойники или фильтры, задерживающие взвешенные в воде мелкие частицы.
  • Инспекционные колодцы – предназначены для осмотра и очистки элементов ливневки.

    Инспекционные колодцы

Рассчитываем ливневую канализацию

Для проектирования ливневки необходимо знать исходные параметры:

  • Объем осадков, частоту их выпадения с максимальным значением в периоды ливневых дождей.
  • Площадь кровли, собирающей атмосферные осадки, и площадь дорожек и других участком местности, не впитывающих воду.
  • Возможность впитывания воды грунтом.
  • Схему расположения инженерных коммуникаций на вашем участке.
  • Чтобы произвести правильный расчет ливневой канализации, нужно знать:

В целом, расчет сечения труб ливневки выполняется по следующей формуле:

Q = q20 x F x Ψ

Где:

Q – объем отводимой воды,.
q20 – величина интенсивности осадков.

Нормативные значения, вытекающие из климатической харакетристики местности вы можете взять в таблицах, опубликованных в СНиП 2.04.03 – 85.

F – общая площадь участков, с которых необходимо отвести воду.

Ψ – коэффициент поправки, зависящий от материалов участков.

Величина поправочного коэффициента составляет:

  • 1 – для кровли крыши,
  • 0,95 – для участков, покрытых асфальтом,
  • 0,85 – для забетонированных участков,
  • 0,4 – для участков, покрытых щебенкой,
  • 0,6 – для участков, покрытых щебенкой и залитых битумом.

Глубина размещения трубопроводов ливневки

Минимальная глубина закладки трубопроводов для ливневки с сечением до 50 сантиметров составляет 30 сантиметров. При увеличении сечения труб их размещают глубже – до 70 сантиметров.

Ливневая канализация в частном доме, расположение труб

О общем случае, глубина заложения ливневых трубопроводов определяется исходя из сочетания минимального объема земляных работ и невозможности повреждения трубопроводов в результате внешних воздействий. Учтите, что повреждение труб может возникнуть и в результате промерзания грунта.

Рассчитываем уклон ливневого трубопровода

Исходя из строительных норм при расчете уклона ливневого трубопровода закладывается величина 0,005-0,007 для трубопроводов с сечением 20 сантиметров и 0,007-0,008 для трубопроводов с сечением 15 сантиметров.

Строим ливневую канализации

Процедура строительства ливневки в целом напоминает строительство наружной канализационной системы и регулируется тем же правилами.

Крепление водостока к дому

Монтируем кровельную часть

Выполняем следующую последовательность работ:

  • В нижних частях кровли устанавливается водосборная система, примыкание которой к кровле герметезируется.
  • В местах вывода сборной воды устанавливаются дождеприемники или размещаются лотки для отвода влаги.
  • Система лотков (бетонных или пластиковых обычно собирает воду к одному дождевому коллектору.
  • Далее собранная вода либо выводится за пределы участка. Либо впитывается в грунт.
  • На начальном этапе проводятся земляные работы. Перед их началом проводится расчет глубины залегания трубопроводной системы.
  • В соответствии с проектом канавы копаются с небольшим уклоном.
  • На дно канав укладывается песчаная или гравийная подушка, либо дно плотно утрамбовывается.
  • В месте сбора сточных вод копается котлован под дождевой коллектор. Для укрепления его стенок могут использоваться бетонные или пластиковые кольца.
  • Трубы водоотвода укладываются в траншеи, они соединяются на стыках фитингами.
  • При длине трубы более 10 метров в центре монтируется инспекционный колодец. Также смотровые колодцы монтируются на местах стыков трубопроводов.
  • В местах расположения инспекционных колодцев монтируются пескоулавливатели.
  • На участках, где невозможен монтаж подземных труб – устанавливаются пластиковые или бетонные желобы, закрытые сверху решетками.
  • Перед закрытием котлованов проводится испытание системы. Достаточно вылить в каждое сборное место по ведру воды и проследить за ее выводом. Внимательно следите за герметичностью системы в местах, приближенных к фундаменту.
  • Засыпаем траншеи или накрываем водосборные желоба защитными решетками.

Прокладываем подземную часть ливневки

Создаем водоохранные зоны

В местах расположения трубопроводов или желобов ливневой канализации необходимо создавать охранные зоны. Которые будут включать в себя по пять метров в каждую сторону.

Подземная часть ливневой канализации

Учтите, что для нормального функционирования ливневой канализации на охраняемых участках не рекомендуется:

  • Возводить временные или постоянные сооружения.
  • Организовывать мусорные свалки.
  • Размещать транспортные средства.
  • Организовывать посадки деревьев или растений.
  • Перекрывать доступ к инспекционным колодцам.

Благоустройство загородного участка обязательно должно включать в себя устройство ливневой канализационной системы. Они может быть организована в виде подземных труб или лотков, закрытых защитными решетками. В этом случае вы обезопасите себя от негативных последствий проливных дождей или интенсивного весеннего таяния снегов.

Видео — монтаж системы поверхностного водоотвода с помощью канализационных люков

Подземная часть ливневой канализации

Крепление водостока к дому

Расположение труб ливневой канализации

Инспекционные колодцы

Схема дренажа участка

Лотки для ливневой канализации

Дождеприемники — устройства предназначенные для точечного сбора водосбора

Схема ливневой линейной канализации

Точечная ливневая канализация

Образец стока в ливневую канализацию

Разновидности бетонных лотков для ливневой канализации

Бетонные люки для ливневой канализации

kanalizaciyaseptik.ru

Водосточный желоб своими руками для отвода дождевой воды с пользой | Своими руками

Реклама

Данная статья предназначена в первую очередь тем, кто хочет сделать сам водосточный желоб и его монтаж, не понеся особых финансовых расходов. Все очень просто и достаточно эффективно, а поликарбонат еще раз доказывает свою полезность в качестве строительного материала.

У нас в дождь, а особенно в ливень, потоки воды с крыши буквально выдалбливают глубокую канаву в земле. Вдоль стены дома и бани ничего не посадишь. А ведь на этом месте так хорошо могли бы разместиться ипомеи или другие цветы вертикального озеленения!

Экспериментировал я с разными конструкциями желобов и в результате пришел к выводу, что сотовый поликарбонат – идеальный вариант. Легкий, недорогой (если поделить цену листа на его площадь, а значит, учесть возможность соорудить еще много чего из него), морозоустойчивый…

Кроме того, желоб из него получается красивый – прозрачный. Материал легко режется ножом.

Из 6 метрового листа можно изготовить желоб любой длины, соблюдая необходимый наклон. На мою баню при длине желоба 3 метра потребовалась при раскрое ширина 45 см (20+15+10). Полоса поликарбоната с помощью больших шайб, вырезанных из старого линолеума или капроновых крышек, гвоздями крепится к нижней части деревянного бруса крыши с небольшим уклоном.

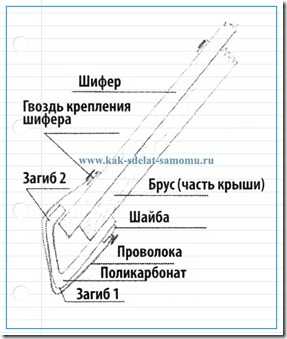

Рис. 1.Водосточный желоб своими руками – схема

К этим же гвоздям крепятся полуметровые медные или стальные проволочки. Далее поликарбонату без особого труда придается необходимый угол – собственно, сам желоб (загиб 1). При раскрое желоба оставлено 10 см запаса для еще одного загиба (загиб 2).

Получившийся козырек надежно защищает сам желоб от снега. Зимой он не скапливается на водосточном желобе и не отрывает его от крепежа своей массой, а летом козырек не мешает стоку воды, так как лежит на верхних волнах шифера.


Читайте также: Быстрый монтаж готовых водостоков своими руками
Теперь с небольшим натягом крепим проволокой этот участок желоба к гвоздю крепления шифера. И так по всей длине. Вот и все!

На нижнем конце желоба бани я укрепил воронку от огнетушителя, соединенную через штуцер со шлангом, по которому вода поступает в бочку. А на дождевом желобе навеса перед домом в качестве воронки укреплена пивная банка-пятилитровка. А далее все так же: штуцер – шланг – бочка.

Тумбочка у рукомойника тоже из поликарбоната. Ни дождь, ни снег ей нестрашен.

О.Сизых

На заметку (если водосток из поликарбоната Вас не устраивает):

Как правило, чистота ливневых стоков не зависит от материала водосточной системы. Дождевая вода часто содержит пыль и прочие химические элементы, поэтому собранная в специальный резервуар, она может быть использована только для хозяйственных нужд, например для полива сада. Для всех других вариантов использования воду необходимо дополнительно очищать.

Для сбора дождевой воды некоторые производители восточных систем предлагают специальные водосборники или водоотводы, однако их наличие необязательно – достаточно просто расположить емкость нужного объема под сливной трубой. Этот способ является наиболее простым и экономичным, но при этом вполне эффективным.

В целом же при выборе водостока следует исходить из того, что главная функция водосточной системы – это отвод воды с крыши. Поэтому водосток должен прежде всего справляться с этой задачей и исправно служить на протяжении длительного периода времени, а также гармонично сочетаться с кровлей и фасадом здания, не забудьте об этом делая водосток своими руками.

Подбирается ширина желоба исходя из площади кровли. Важны также правильный размер и достаточная толщина стенок желоба: они обеспечивают прочность водостока, а значит, увеличивают пропускную способность и позволяют ему выдерживать большие снеговые нагрузки.

Главный параметр, от которого принято отталкиваться при расчете – площадь водосбора (она равна совокупной площади скатов крыши). Если она не превышает ста квадратных метров , то достаточно будет желобов шириной 100-120 миллиметров и труб диаметром 85 сантиметров. Для того чтобы система справилась с большими нагрузками (площадь водосбора – более 100 м2), понадобятся желоба-водостоки  шириной 120-150 мм и трубы 100-125 миллиметров. На способность системы принимать нужное количество воды влияет также численность спусков (сливных воронок). Обычно, чтобы не нарушать внешний облик фасада и из соображений экономии, их количество стараются свести к минимуму. Одной воронки на 8-10 м протяженности желобов вполне достаточно.

На заметку

Как защитить водостоки от засорения?
Осенью актуальна проблема засорения ливнестоков опадающей листвой. Один из действенных методов ее предотвращения – специальные продольные ребра жесткости, присутствующие в некоторых системах которые есть в продаже – в принципе можно подсмотреть их конструкцию и сделать  в самодельном водостоке? если опасность засорения листьями желоба есть.

Они не только предотвращают засорение желобов, но и придают конструкции прочность и устойчивость к повреждениям.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Сбор дождевой воды своими руками – красиво, дешево и надежно Приспособление для сбора и хранения...
  • Навес для цветов из пластиковых бутылок Пластиковый цветник своими руками Как известно,...
  • Как сделать своими руками, самостоятельно навес для машины Делаем сами навес для летней...
  • Автопоилка и автокормушка своими руками чертежи и фото Как сделать самодельную автопоилку и...
  • Монтаж водостока своими руками от А до Я – мастер-класс КАК СДЕЛАТЬ МОНТАЖ ВОДОСТОКА СВОИМИ...
  • Крыльцо с козырьком своими руками Как сделать крылечко с козырьком...
  • Пристеночный (пристенный) навес из поликарбоната своими руками Функциональный навес из прозрачного поликарбоната...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com
