Гаражные ворота из дерева своими руками

Если вы — владелец загородного дома с участком, без гаража для машины не обойтись. Важная часть гаража — это ворота. Они должны быть не только крепкими, но и радовать глаз и вписываться в общий стиль дома и гаража. Самый простой вариант — это распашные деревянные гаражные ворота. Их можно сделать своими руками. Деревянные ворота красивы и достаточно надежны.

Дерево — плюсы и минусы

Дерево как материал имеет свои достоинства и недостатки.

• Дерево — экологически чистый материал.
• Хорошо пропускает воздух и пар, в гараже не будет сыро.
• Выглядит эстетично, такие ворота — идеальный вариант для деревянного дома.
• Легко обрабатывается.

Однако оно имеет свои минусы.

• Подвержено гниению, может поражаться различными насекомыми, грибком.
• Горит.
• Со временем деревянная конструкция может ссохнуться или разбухнуть.

Деревянные ворота, по подсчетам специалистов, служат от 5 до 7 лет. Можно сделать и металлические ворота с деревянной декоративной обшивкой.

Из чего делать ворота

Раму, или коробку, ворот обычно делают из бруса 90*50 или 100*50 мм. Каркас делается из более тонкого бруса, 50*50 мм. Для обшивки используют доски толщиной 25 мм и шириной 10- 20 см.

Также с наружной стороны ворот для красоты или для защиты от взлома можно закрепить металлические листы. Каркас ворот можно изготовить и из металлического профиля или профильной трубы, тогда и раму делают металлической.

Чертежи и расчеты

Чтобы нарисовать чертеж деревянных ворот, прежде всего, необходимо точно измерить проем — его высоту и ширину.

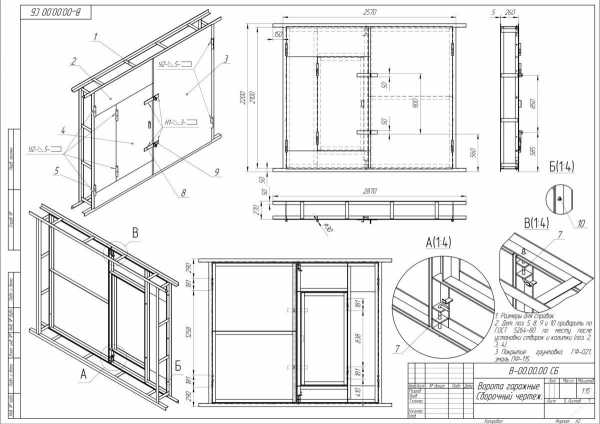

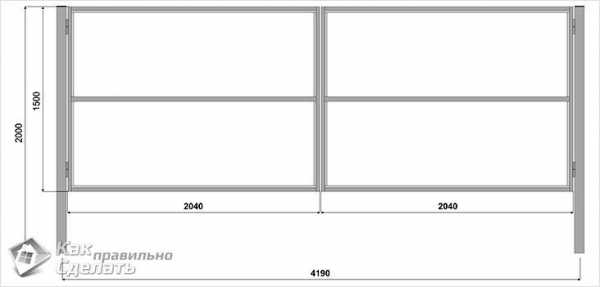

Чертежи каркаса деревянных гаражных ворот может выглядеть так, как на рисунке. Можно составить его как на бумаге, так и в компьютерной программе.

При составлении чертежа нужно иметь в виду следующее.

• Учите, что опорные стойки и вертикальная перемычка между ними находятся внутри проема.
• Между створками и стойками должно оставаться около 1 см. Это расстояние необходимо для того, чтобы ворота могли свободно открываться и закрываться, даже если они разбухнут от влаги в сырую погоду. Такое же расстояние необходимо оставить между двумя створками.
• Каркас должен обязательно включать диагональные балки. Они защитят от перекосов, ведь, как известно, треугольник — самая жесткая фигура.
• Обшивка может выступать за края каркаса на 10- 30 см, но это не обязательно — этот момент зависит от ваших предпочтений.
• При составлении чертежа важно точно соблюдать все размеры, исправить ошибки позже будет сложнее.

Конструкция ворот

Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.

Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.

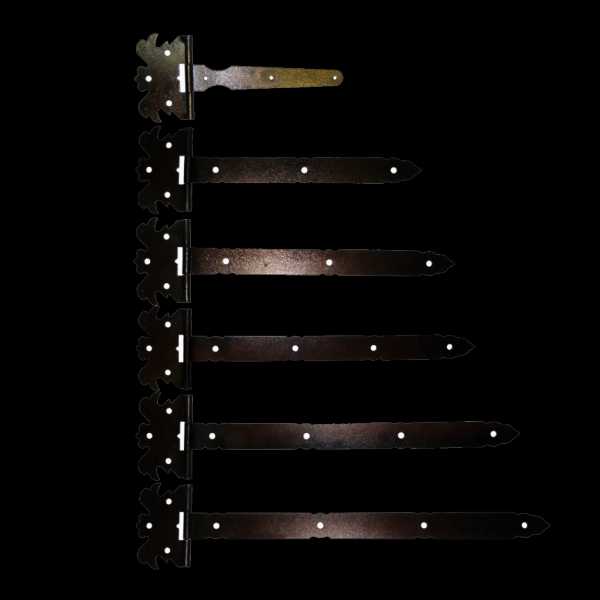

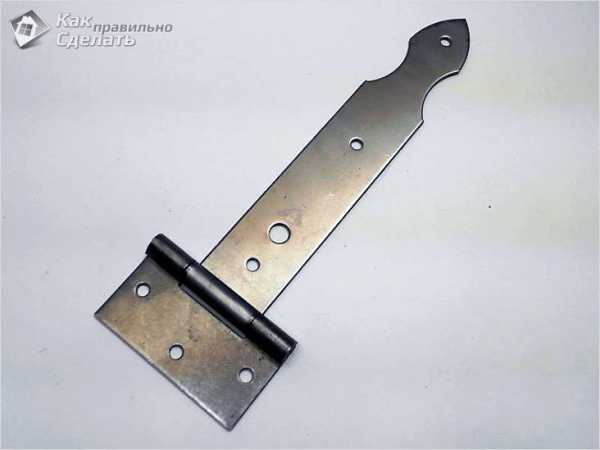

Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

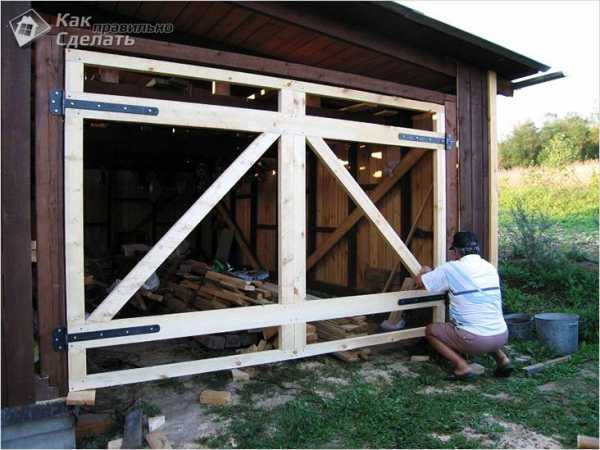

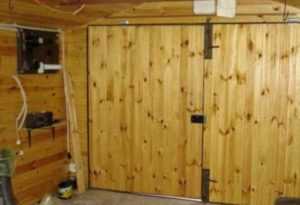

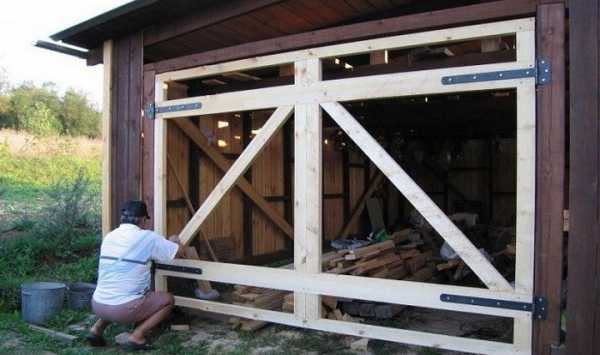

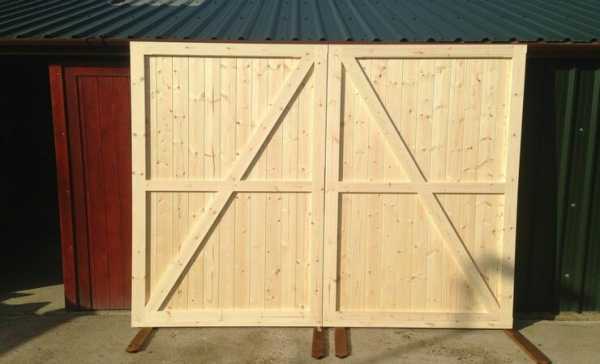

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.

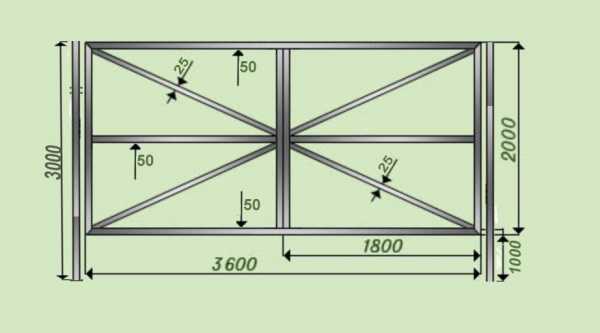

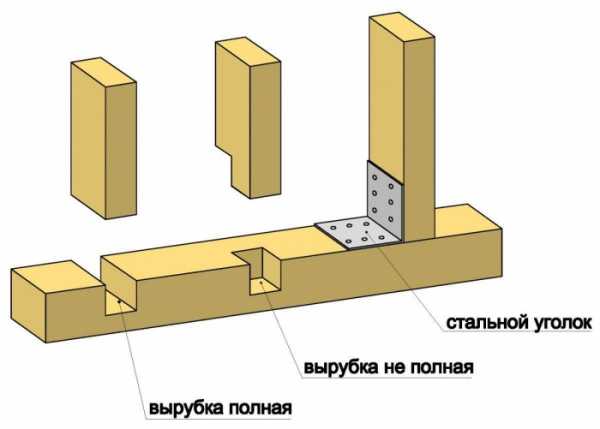

Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.

• Проще всего скрепить части каркаса саморезами и уголками.
• Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
• Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.

Важно! Собирать ворота из дерева своими руками необходимо на ровной поверхности, чтобы избежать перекосов. В процессе контролируйте правильность сборки, измеряя диагонали.

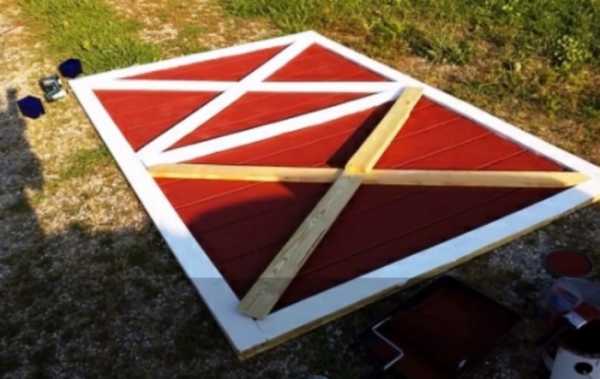

Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.

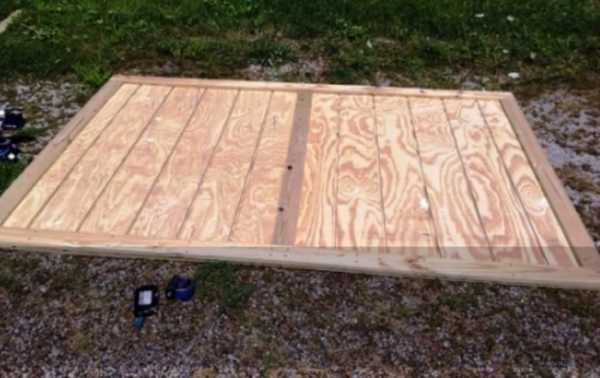

Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом.  На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.

Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.

Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

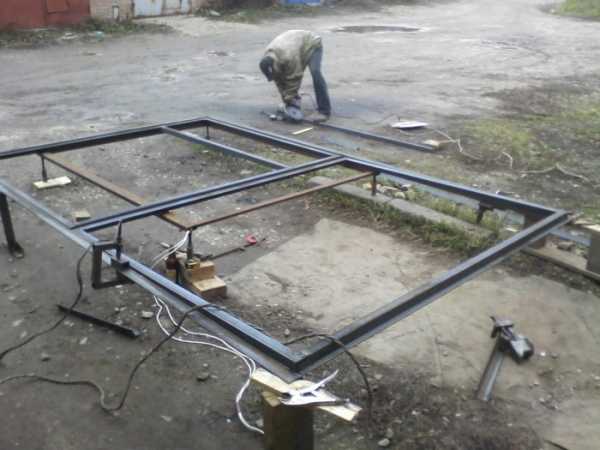

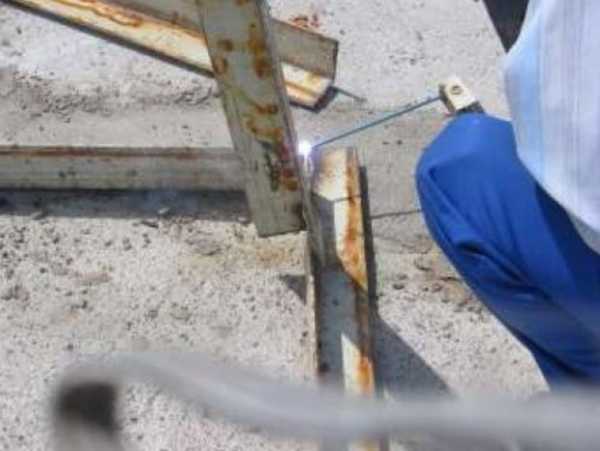

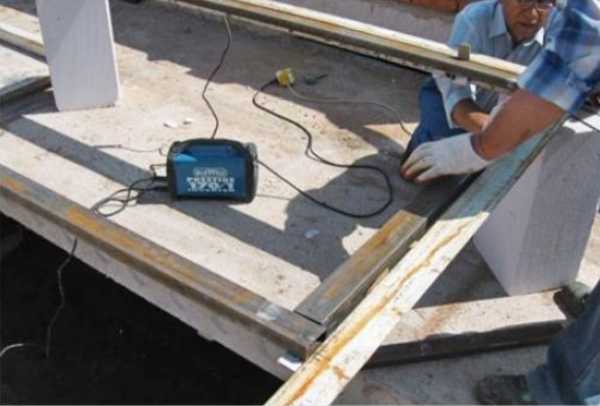

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.

Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.

Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.

Замки и засовы

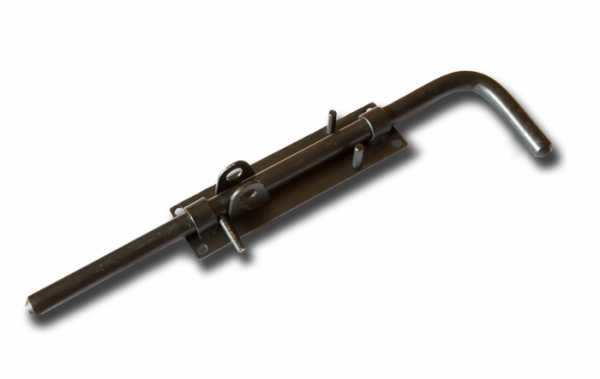

Важные детали ворот — замки и засовы. Это могут быть вертикальные запоры, для которых необходимо сделать отверстия в полу, засов-вертушка, засов-шлагбаум или сдвижной. Такие запоры можно также изготовить самостоятельно. В зависимости от того, как предполагается входить в гараж, засов делается с наружной или с внутренней стороны. На засов типа «вертушка» или «шлагбаум» можно дополнительно повесить навесной замок.

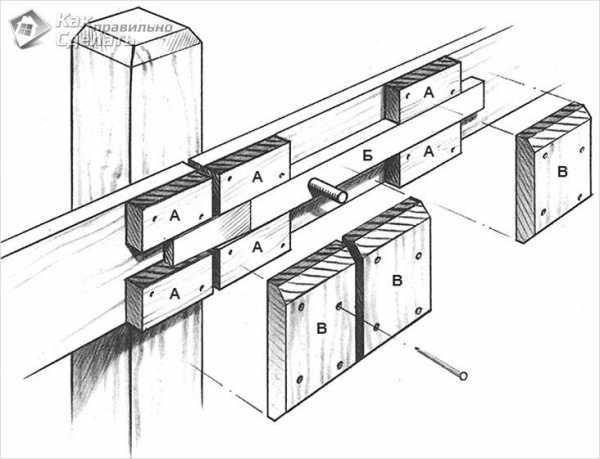

Простой сдвижной завов делают из металлической пластины и скоб, которые прикрепляются на ворота болтами. Шпингалеты также можно сделать своими руками из металлической трубки и Т-образного стержня.

Также в ворота можно установить врезной замок. Для надежности должны быть установлены и врезные, и навесные замки, но для этого в гараж должна быть еще одна дверь или калитка.

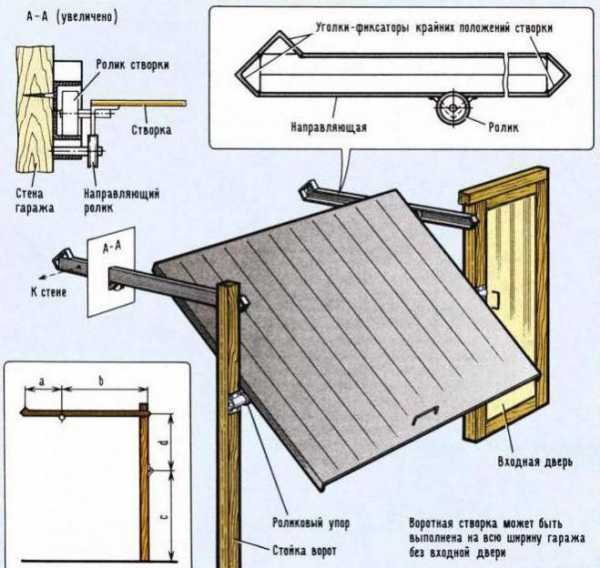

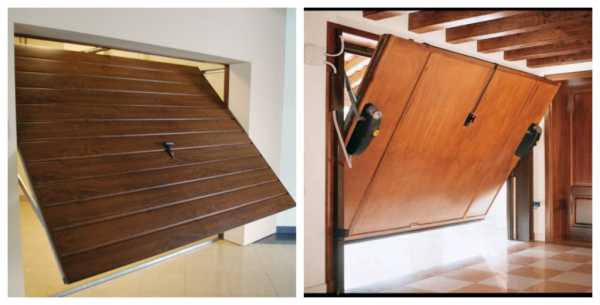

Подъемно- поворотные ворота

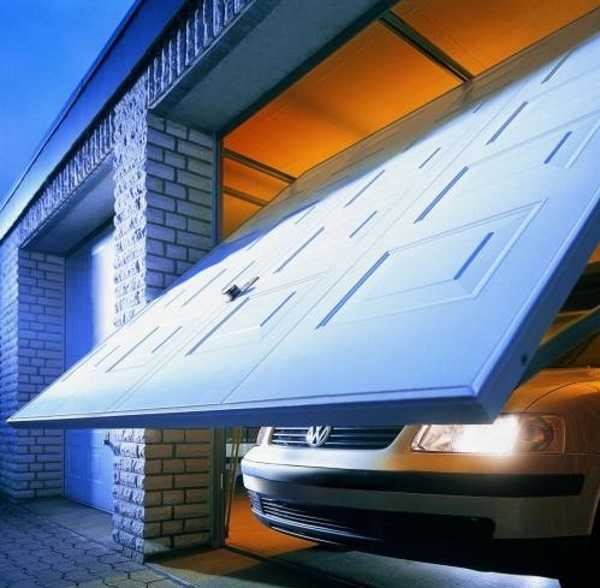

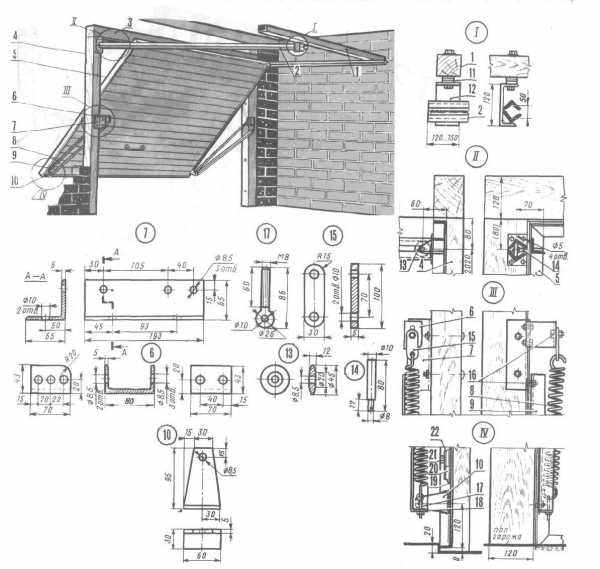

Можно сделать подъемно-поворотные гаражные ворота своими руками. Это сложнее, так как требуется правильная установка механизма, зато такие ворота автоматизированы.

• Для подъемно-поворотной конструкции коробку делают из металлического швеллера, так как такие ворота довольно тяжелые. Коробку устанавливают в проем.
• После замеров сваривают каркас и обшивают досками или фанерой.
• Далее делают опору для механизма. В полках сверлят отверстия, в одной из них закрепляют продольные стойки, в другой — крепления пружинного механизма.
• Шарнирный узел делают из уголка.
• Изготавливают полозья, по которым будет двигаться полотно. Их крепят с помощью анкеров к стенам.
• После установки механизма все металлические части окрашивают, чтобы они не подвергались коррозии из-за внешних воздействий.

Подъемно-поворотные ворота также можно утеплить.

Заключение

Деревянные ворота для гаража на загородном участке можно сделать своими руками. Для этого важно правильно произвести замеры, а при сборке конструкции соблюдать технологию.

bouw.ru

Как сделать деревянные ворота — ворота из дерева (+фото, схемы)

Обустройство надежного гаража обеспечивает не только сохранность автомобиля, но и препятствует проникновению внутрь транспортного средства злоумышленников. Каждый автовладелец стремится иметь собственный гараж, поскольку в больших городах множество машин ночуют под открытым небом, подвергаясь пагубным воздействиям окружающей среды и являясь объектом повышенного внимания со стороны мошенников. Для хозяев загородных домов и дач задача по возведению названной постройки занимает одну из первых строчек в списке первоочередных мероприятий. Но чрезмерно высокая стоимость изготовления этой конструкции в ряде случаев отбивает всякое желание воплощать в жизнь задуманное. Существенно сократить затраты при возведении гаража позволит использование древесины и изготовление некоторых элементов конструкции собственноручно. Неотъемлемой частью любой постройки такого типа являются ворота. Для их качественного возведения необходимо ознакомиться с тем, как сделать деревянные ворота самостоятельно без привлечения труда специалистов.

Преимущества использования древесины

Главными достоинствами названного материала являются:

• Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
• Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
• Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Наиболее простым и универсальным типом являются распашные ворота. Технология изготовления этого элемента интуитивно понятна и не требует от мастера специальных строительных навыков.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Подготовительные работы

Перед подготовкой требуемого материала и инструмента следует составить схему будущей конструкции и точно вычислить место ее размещения. Закончив с этими пунктами, стоит приступить к замеру входного проема. Для увеличения наглядности нелишним будет воспользоваться имеющимся эскизом и подогнать все значения под свой вариант.

Инструмент для работы

Составление подробного эскиза позволит лучше ориентироваться по числу расходного материала и компонентов. Возведение конструкции предусматривает использование и подготовку следующих инструментов и материалов:

• брус или металлический профиль 50×50 мм;
• деревянные доски, имеющие ширину 100 мм и толщину 25 мм;
• металлические навесные петли;
• ножовка;
• рулетка;
• болгарка;
• строительный уровень;
• стальные уголки;
• дрель с набором сверл и бит;
• стамеска;
• наждачная бумага;
• грунтовка;
• обрабатывающие составы;
• набор кистей.

При изготовлении деревянных ворот для гаража должны быть заранее подготовлены специальные опоры. Если они еще не готовы, то для их изготовления потребуется два деревянных бруса или бревна.

Установка ворот гаража из дерева

Подготавливаем для них ямки глубиной не меньше 1,2–1,5 м. При возведении любой опорной конструкции действует простое правило, чем глубже будут расположены столбы, тем устойчивее и надежнее будут стоять ворота. Обрезаем заготовки по требуемой высоте с учетом части опоры, которая будет находиться в грунте. Для увеличения прочности нелишним будет дополнительно усилить фундамент будущих опорных столбов, засыпав донья углублений небольшим количеством щебня фракции 5×20 и утрамбовав получившуюся подложку.

Для предотвращения преждевременного разрушения деревянных опор необходимо обработать места, которые будут находиться под землей, специальной водоотталкивающей мастикой или смолой.

Установка столбов

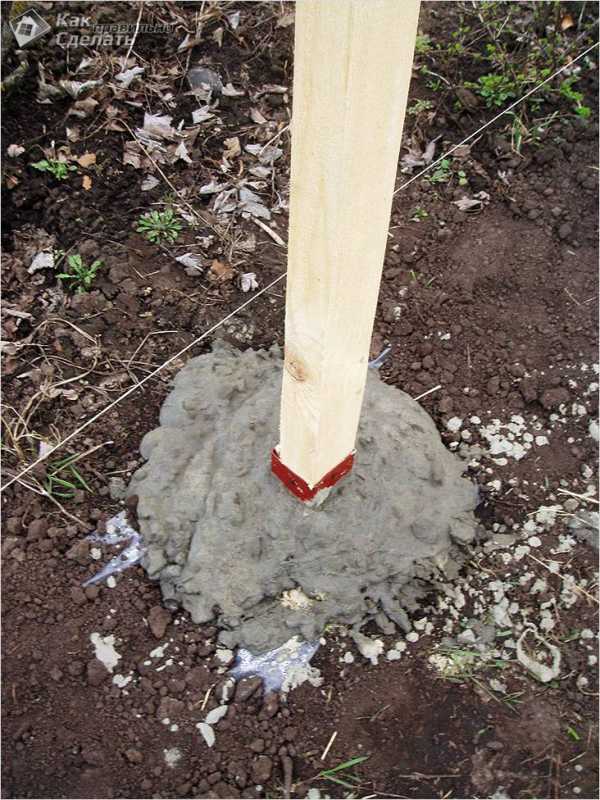

Далее устанавливаем столбы, фиксируем по строительному уровню вертикальное положение и заливаем углубления бетонной или цементной смесью. Кроме этого, для придания большей практичности и эстетики можно обложить забетонированные места крупным камнем или кирпичом.

Монтаж

Выполнив все подготовительные процедуры, приступаем к изготовлению самой конструкции.

Каркас

В соответствии с габаритами входного проема обрезаем деревянный брус до требуемых значений и выкладываем на ровное место таким образом, чтобы получился прямоугольник или квадрат в зависимости от типа ворот.

Проверяем горизонтальность и вертикальность разложенных брусьев, после чего просверливаем отверстия в угловых соединениях и скрепляем конструкцию саморезами или нагелями. Нелишним будет углы и центр рамы дополнительно усилить соответственно стальными уголками и поперечными балками. Концы последних изделий обрезаются под углом 45º, размещаются крест-накрест и фиксируются саморезами.

В качестве основы для будущего каркаса можно использовать и металлические профильные трубы, однако для изготовления потребуется сварочное оборудование.

Отделка

Следующее мероприятие – изготовление и обработка поверхностей элементов облицовки. В зависимости от выбранного материала и размеров створок нарезаем требуемое количество досок. Как правило, для обшивки используется сосна, поскольку деревянная продукция из нее имеет небольшой удельный вес и наибольшую защищенность от пагубного воздействия факторов окружающей среды.

Облицовочная доска размещается вплотную друг к другу и фиксируется саморезами к каркасу. По завершении все неровности обрезаются и обрабатываются шлифовальной машиной или мелкой наждачной бумагой.

Для увеличения плотности прилегания к каркасу и поддержания температурного режима в гараже края створок можно обшить утеплителем.

Установка петель и крепление створок

Подготовив створки ворот, приступаем к установке металлических петель. В случае прикрепления к рамной конструкции навесные детали привариваем непосредственно на раму, а в варианте крепления к деревянным основаниям – на опорные столбы. Для определения оптимального места расположения необходимо от верхней и нижней границы опоры отступить расстояние, равное ¼ общей высоты столбы и наметить место. После чего закрепить петли на столбах и навесить створки.

Обработка поверхности

Ворота практически готовы, остается только прогрунтовать и покрыть поверхность антисептиками. Дав необходимое время для просушки, приступаем к размещению фурнитуры: ручек, замков и засовов. Для придания благородного вида ворота впоследствии можно украсить различными коваными элементами.

Надежные засовы

Они могут быть в качестве Г-образных металлических стержней, расположенных на створках. Для их функционирования необходимо разместить в предполагаемых местах вхождения в грунт два небольших отрезка трубы с диаметром, обеспечивающим свободный ход стержня, а также на каждой створке изготовить площадку под фиксацию ручки крепежного изделия в поднятом состоянии.

Петли для деревянного забора

Процедура возведения деревянных ворот своими руками является несложным мероприятием и доступным к реализации каждого человека. Как и при проведении любых строительных работ, для достижения всех поставленных целей необходимо четко следовать советам специалистов, проводить точные замеры и использовать качественный материал. Выполнение всех этих пунктов в совокупности с плановым периодическим уходом обеспечит надежное функционирование въездных ворот на протяжении многих лет.

Видео

в предоставленных видеоматериалах, вы сможете узнать о других тонкостях изготовления деревянных ворот:

Фото

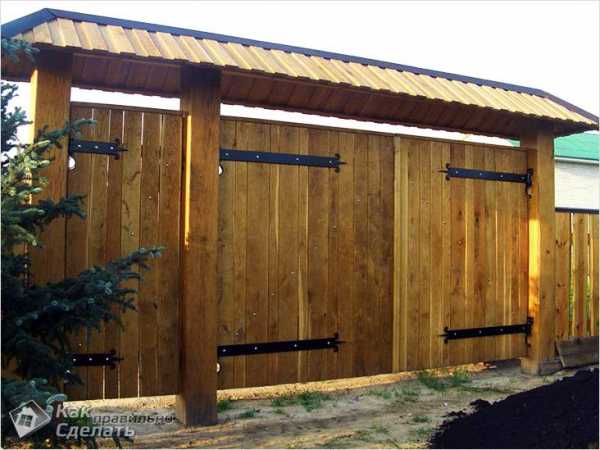

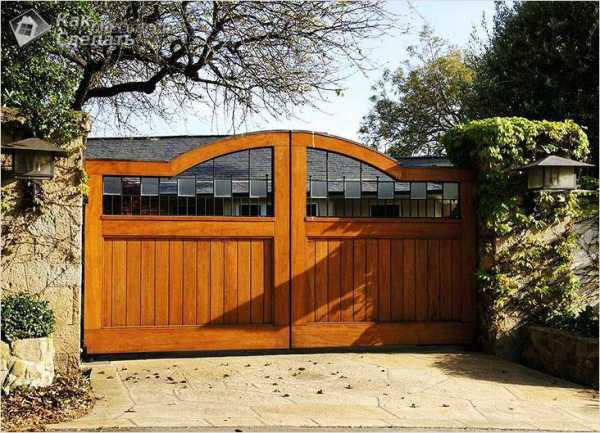

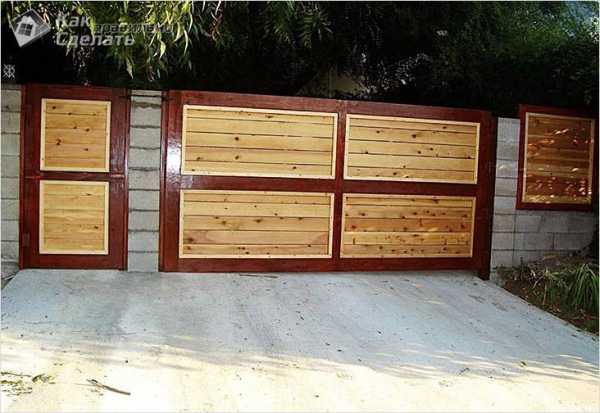

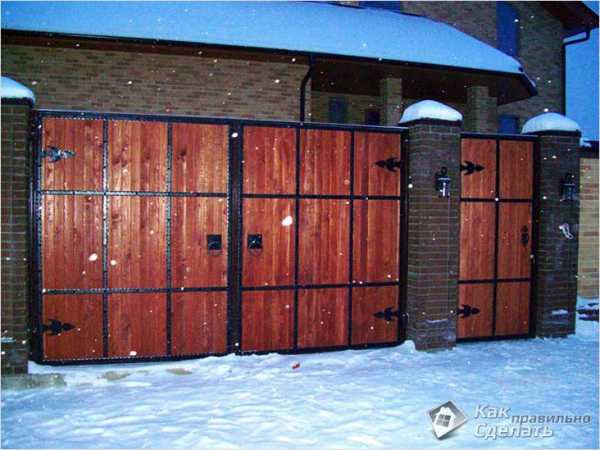

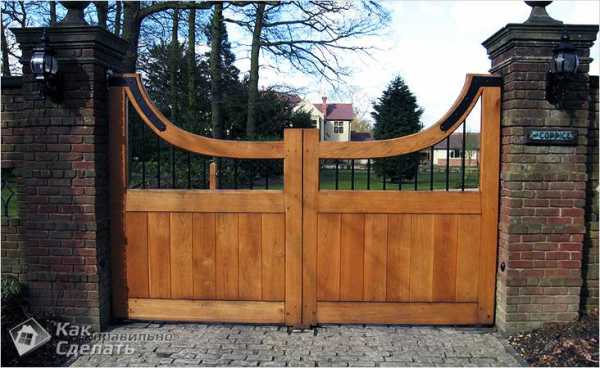

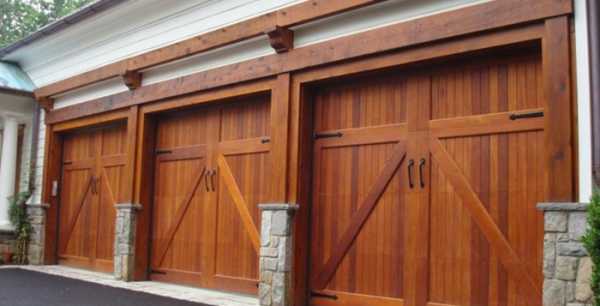

На фото представлены различные варианты ворот из дерева:

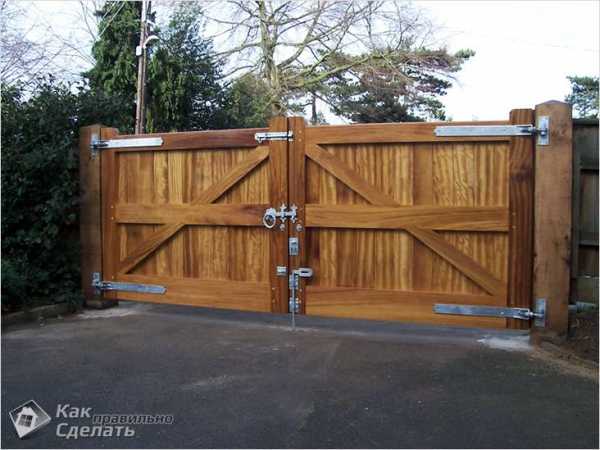

Деревянные ворота

На даче

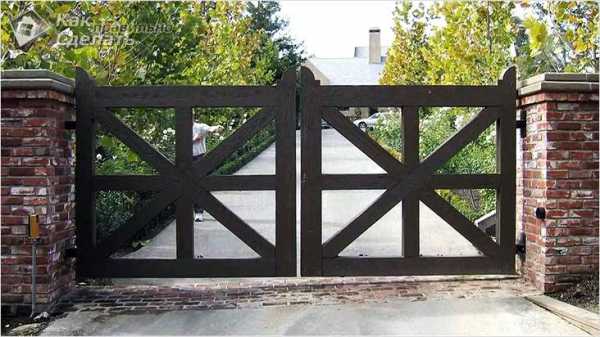

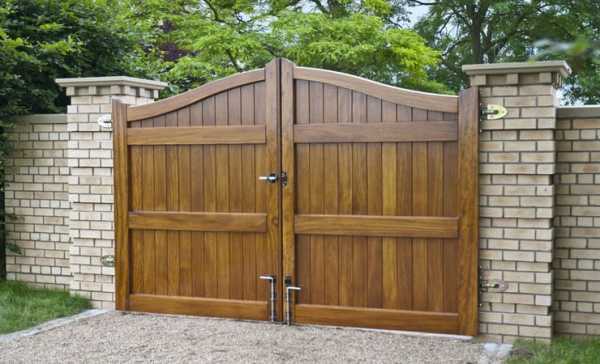

На столбах опоры из кирпича

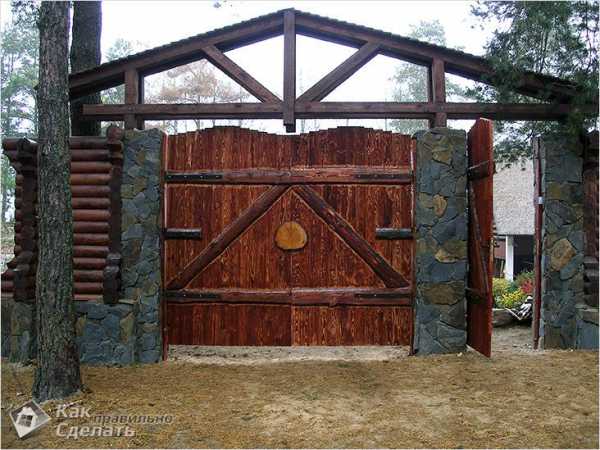

Под старину

С красивой фурнитурой

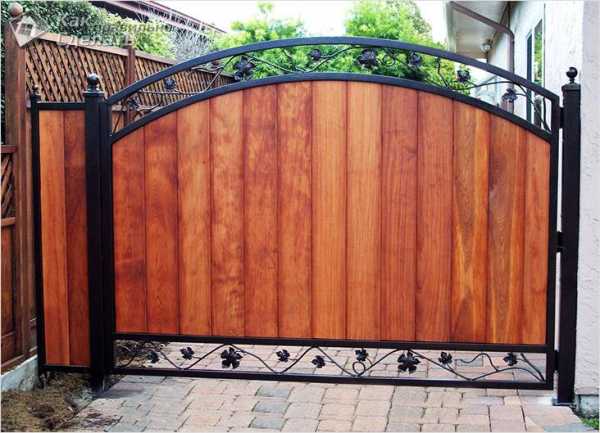

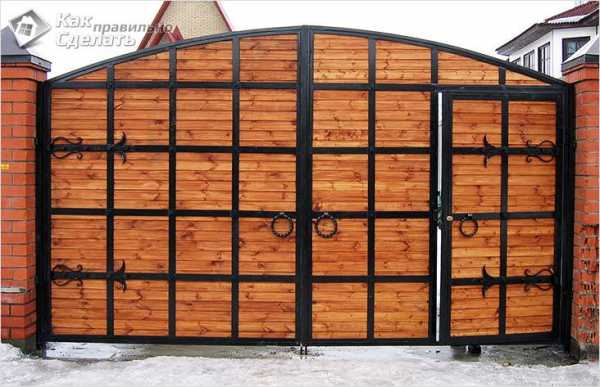

С элементами ковки

С козырьком

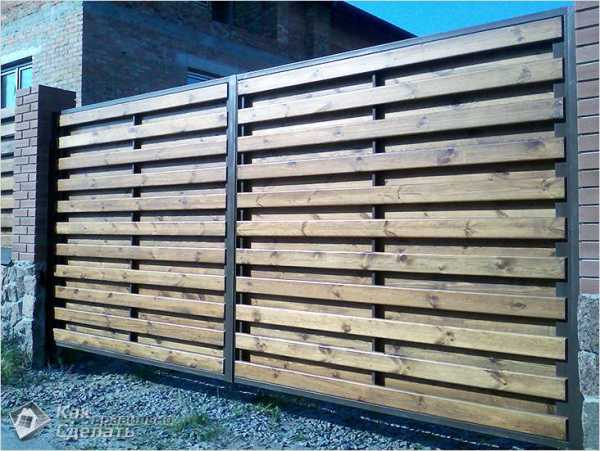

С металлическим каркасом

С металлом

С окошками

С оригинальными навесами

Простые деревянные ворота

Распашные деревянные ворота

Ворота и калитка выполненные из дерева

Старой конструкции

Ворота из досок

С навесами кривой формы

Схемы

Схему помогут вам в том, чтобы разработать собственные ворота из дерева:

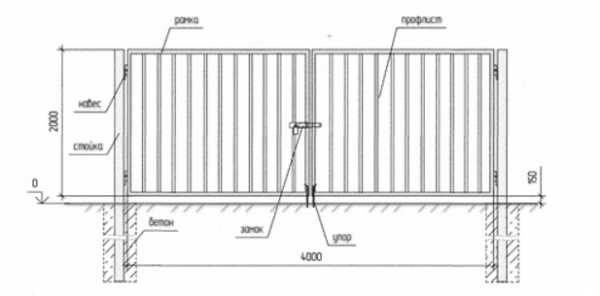

Чертеж деревянных ворот

Схема конструкции деревянных ворот

Крепление забора

Ворота и фундамент

Ворота из двух створок

Схема засова

kakpravilnosdelat.ru

Деревянные ворота для гаража своими руками по чертежам

В большинстве случаев при загородном доме есть необходимость в установке гаража для автомобиля. Одна из самых важных деталей гаража — это ворота. Они должны не только обезопасить конструкцию от взлома, но и быть элементом экстерьера дачного участка. Оптимальным вариантом будет установка распашных деревянных ворот для гаража. К тому же их можно сделать своими руками.

Преимущества и недостатки деревянных ворот

Каждый материал, из которого теоретически могут быть сделаны ворота для гаража, имеет свои плюсы и минусы. У дерева также есть свои достоинства.

А именно преимуществами являются:

• дерево — экологически чистый материал;
• оно дышит и хорошо пропускает воздух в помещение;
• эстетический и привлекательный вид;
• лёгкая обработка.

На также есть и минусы:

• подвержено гниению;
• поражается различными насекомыми и грибками;
• горит;
• деформируется форма со временем (набухает, ссыхается, крутится).

Согласно статистическим данным, гаражные ворота из дерева служат от 4 до 8 лет. Можно сделать и комбинированные варианты, к примеру, металлические ворота с деревянной обшивкой.

В данном видео рассмотрим строительство ворот для гаража своими руками:

Необходимые материалы и инструменты

Раму для ворот, как правило, делают из бруса 100х55 см. Для каркаса достаточно бруса 45х45 см. Обшивку делают из доски. Её толщина составляет 25 мм, а ширина – 10-15 см. Также для эстетической привлекательности или защиты от взлома можно установить металлические решётки поверх дерева или листы из стали. Каркас необязательно делать деревянным. Можно использовать круглые или профильные трубы. В этом случае и раму тоже необходимо делать металлической. Конструкция зашивается досками. Они и выглядеть будут лучше, в отличие от полностью деревянной, особенно если добавить кованные элементы.

Важно перед постройкой определиться с моделью ворот и подготовить соответствующий чертёж. В первую очередь необходимо вымерять размеры проёма: высоту и ширину. Схему можно найти готовую в интернете. В этом случае только необходимо будет исправить все размеры под определённый проём. А можно начертить и самому. Есть специальные компьютерные программы, в которых легче это сделать. А в случае наличия опыта чертёж рисуется на бумаге.

При его составлении необходимо обращать внимание на следующие пункты:

1. Боковые опоры и верхняя перемычка проёма находится внутри стены.
2. Между створками и рамой должно оставаться не менее 1,5 см свободного места. Нужно это для того, чтобы створки могли беспрепятственно закрываться, даже если они разбухнут от влаги и покрутятся.
3. Каркас конструкции должен иметь диагональные балки, так как это сильно укрепляет конструкцию.
4. Допускается выход обшивки за края каркаса на 20-30 см. Хотя это необязательно и конструируется на усмотрение владельца.
5. Составляя чертёж, необходимо точно соблюдать все размеры. Если в чём-то ошибиться, то исправить впоследствии проблему может оказаться трудно.

Конструирование ворот

Деревянные ворота состоят из рамы, каркаса и обшивки. Вес створок при этом не должен приходиться только на петли (бока конструкции). Он должен равномерно распределяться по воротам. Для этого и делаются опорные столбы и рама. Коробка должна быть жёстко скреплена со стенами. Опоры можно сделать как из труб, так и из деревянных брусьев толщиной не менее 10 см. Опоры монтируют в заранее подготовленные ямы, глубина которых не должна быть меньше одного метра, а ширина на 10 см больше, чем ширина опоры.

Перед посадкой столба на дне делают песчано-щебневую подушку, после чего её утрамбовывают. Дальше можно ставить опору, выровнять её по вертикали и горизонтали и заливать бетоном.

Если ставить деревянные столбы, то нижние концы перед установкой лучше смазать битумной мастикой для того, чтобы дерево не гнило. Створки впоследствии вешают на металлические петли. Их разнообразие на рынке большое, есть из чего выбрать. Лучше покупать стреловидные модели, так как они хорошо выдерживают большие нагрузки.

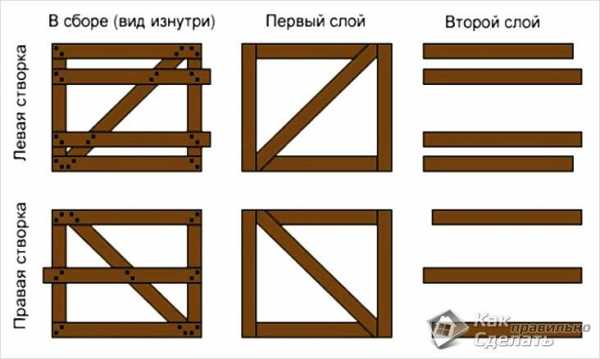

Если каркас распашных гаражных деревянных ворот делать из брусков, то их заранее необходимо подготовить и нарезать согласно чертежам. В случае надобности установки диагональных балок, одни концы необходимо расточить под углом. Все детали обрабатываются рубанком и желательно шлифовальной машинкой.

Скрепить между собой все части можно несколькими способами:

1. Самый простой вариант — использование саморезов и уголков.
2. Можно скрепить нагелями, смазанными строительным клеем. В этом случае необходимо просверлить отверстия под нагели.
3. Способ крепления — ласточкин хвост. Довольно часто используется в мебельном производстве. Но качественно сделанный шип будет очень надёжно держать и конструкцию ворот.

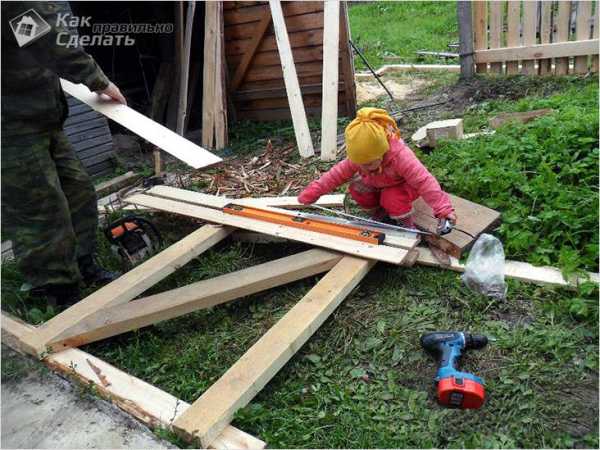

Важно раму собирать на ровной поверхности, так как шипы в этом случае не будут расходиться, и собирать конструкцию вместе будет легче.

Снаружи конструкцию необходимо покрасить водоотталкивающей краской. Но перед этим все деревянные части следует полностью пропитать антисептическим раствором. На створки прикрепляют с помощью шурупов фанеру. Лучше это сделать, пока слой краски только нанесён. Таким образом, она сразу же будет приклеена к конструкции. После этого створки переворачивают, красят с другой стороны и при необходимости утепляют. При этом, если краска ещё не высохла, она сразу же приклеит утеплитель.

Дальше покрасить нужно каркас и также к нему прикрепить лист фанеры, пока ещё не высохла краска. Но если сверху планируется обшивка ещё одним слоем металлического листа, то лучше вместо фанеры использовать оргалит. На противоположную сторону ворот можно прикрепить ещё и вагонку поверху.

Ну а если необходимо сохранить естественный вид, то доски с внешней стороны ничем не заклеиваются и не красятся. Их необходимо хорошо отшлифовать и укрыть двумя слоями лака. Если сочетать такой вариант с кованными элементами, то можно получить произведение искусства.

Для установки ворот на петли нужно как минимум два человека, поскольку ворота довольно тяжёлые. Рама должна быть идеально ровной, чтобы ворота самопроизвольно не открывались, и закрыть их можно было без особого труда.

Если опорные столбы сделаны в металлическом варианте, то петли к ним приваривают, а если в деревянном, то прикрепляют с помощью болтов. Шапки болтов должны быть спрятаны внутрь опоры. Для этого делается небольшое углубление, диаметр которого на 1-2 миллиметра больше диаметра шапки болта. После этого отверстия зашпаклёвываются. Таким образом, можно себя обезопасить от воров, так как болты нереально открутить.

Металлический каркас можно сделать из металлического профиля или круглой трубы. Детали свариваются между собой, и при работе их также необходимо выставлять на ровной поверхности. Помимо этого, также проверяют горизонтальное положение строительным уровнем.

Швы от сварки необходимо зашлифовать и очистить болгаркой для того, чтобы обшивка точно прилегала к каркасу.

Деревянные створки к каркасу прикрепляют с помощью болтов. Для этого в необходимых местах делаются отверстия как в металлическом каркасе, так и в деревянных створках.

Замки и засовы

Если делать деревянные гаражные ворота своими руками, необходимо позаботиться и о засовах с замком.

Засовы можно устанавливать следующие:

• запоры с необходимостью проделки отверстий в земле снизу гаража;
• засов-шлагбаум;
• засов-вертушка;
• сдвижной.

Такие элементы можно купить в строительных магазинах или изготовить самостоятельно (некоторые из них). Месторасположение замка (внутреннее или внешнее) устанавливается в зависимости от того, с какой стороны нужно входить в гараж. В большинстве случаев монтируют только внешний замок.

На запор «шлагбаум» или «вертушка» можно дополнительно установить навесной замок. Это усилит конструкции и сделает её более безопасной.

Простой сдвижной замок можно сделать из металлической пластины и стержня. Также понадобятся скобы для крепления стержня. Он должны быть изогнут буквой «Г» или «Т». Более безопасный вариант — установка врезного замка. Хотя должны быть и врезные, и навесные. Такая конструкция будет иметь высокую степень безопасности.

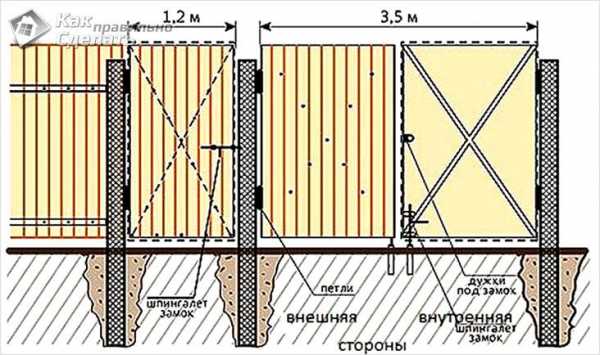

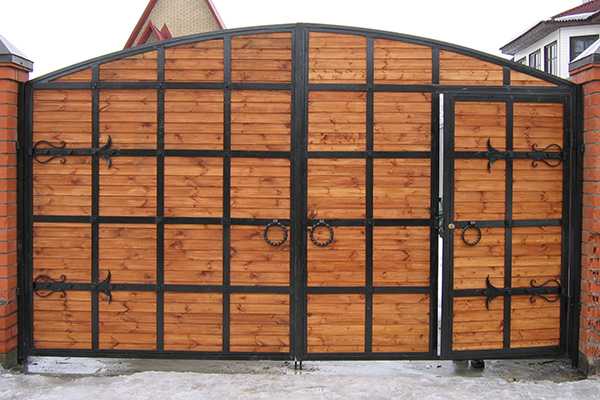

Распашные ворота с калиткой

Самостоятельное изготовление деревянных ворот с калиткой позволит сделать уникальную часть экстерьера дачного участка. Конструкция будет соответствовать индивидуальным потребностям каждого владельца.

На этапе проектирования измеряется ширина и высота проёма, а также толщина стен. Выбирается тип конструкции, модель (деревянная или металлическая) и т.п. Важным является правильный выбор древесины.

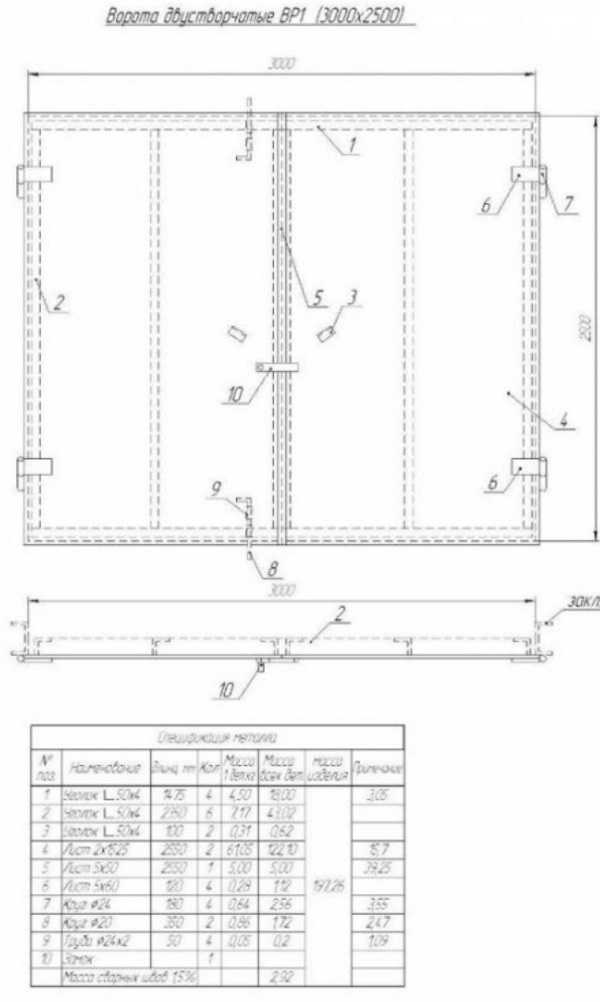

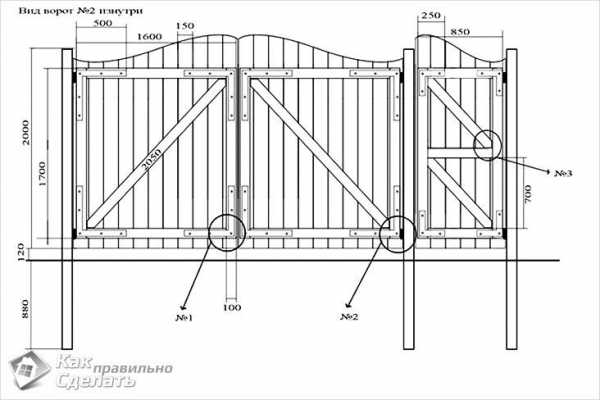

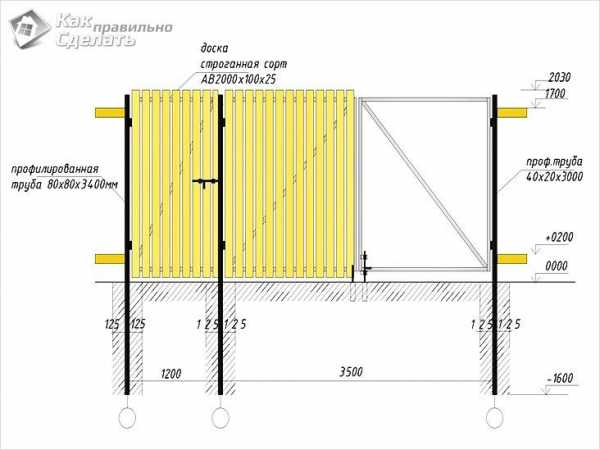

Дальше понадобятся чертежи. Деревянные ворота для гаража своими руками можно сделать и без них, но есть риск, что конструкция не будет соответствовать необходимым размерам после изготовления.

Из материалов понадобится:

• дерево;
• петли;
• замки, рукоятки, крепежи;
• металлические части, профилированная или круглая труба.

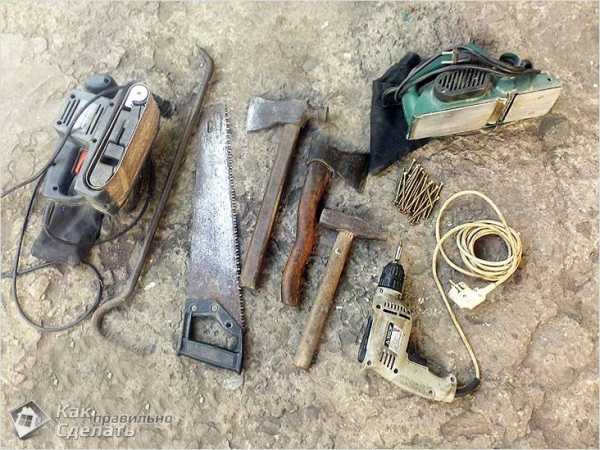

Также необходимо подготовить инструмент для работы:

• пила;
• дрель;
• сварка;
• рубанок;
• шлифовочная машинка;
• киянка;
• молоток;
• наборы крепежей.

Детали для изготовления рамы и обшивку обрезают до соответствующей длины и при необходимости придают изогнутую форму краям для декорации.

Деревянные части обрабатывают рубанком, а потом шлифуют. Для этого можно использовать шлифовочную машинку или же комбинацию дрели и специальной насадки. Также можно на этом этапе нанести первый слой антисептика.

Рама в такой конструкции изготавливается из дерева или металла. Стальные изделия будут более надёжными, но и стоят такие материалы немного дороже. Хотя все зависит от выбора владельца дачи. Металл скрепляют между собой сваркой, а деревянные элементы садят на болты. В деревянном варианте крепежами также выступают шурупы, крепёжные пластины и гвозди.

Доски обшивки на каркас монтируются по предварительно проделанным отверстиям. Это очень важный этап создания деревянных ворот с калиткой, поскольку здесь формируется внешний вид изделия.

Есть 4 возможных варианта, как расположить доски на калитке и воротах:

• горизонтально;
• диагонально;
• вертикально;
• узором.

Защитой для деревянных поверхностей зачастую выступает антисептик. Но, кроме этого вещества, можно использовать краску, лак с морилкой и т.п. Последний вариант лучше, поскольку после него остаётся видна структура дерева, что придаёт ему эстетический внешний вид. Если все работы выполнить качественно, то прослужат они долгие годы.

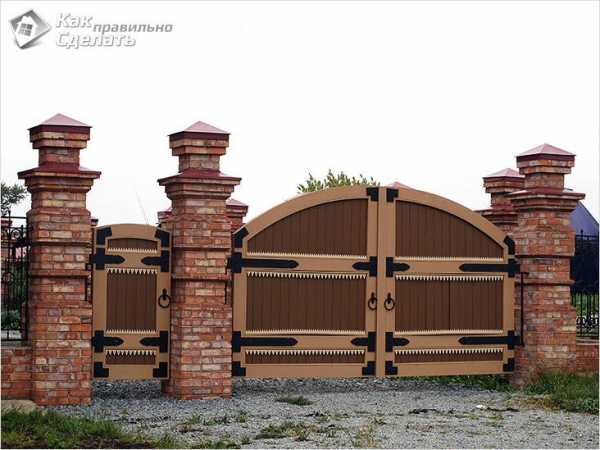

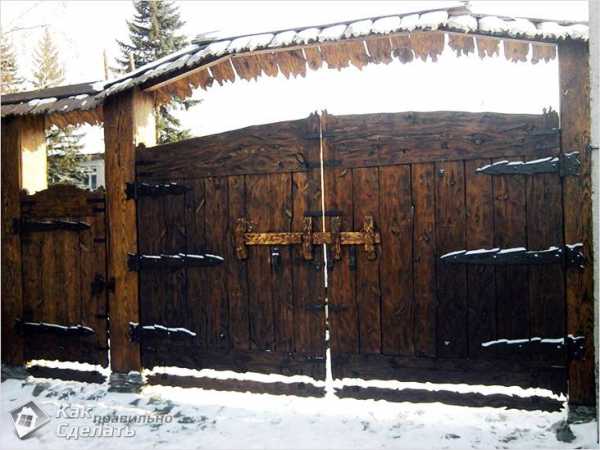

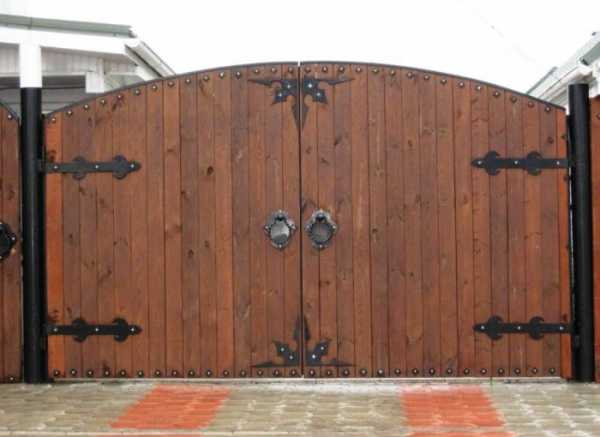

Ворота «под старину»

Стиль «ретро» на сегодняшний день возвратил свою популярность и продолжает расти. Если есть желание выделиться среди соседей, то нужно знать несколько хитростей, которые помогут сделать ворота в стиле «ретро».

А именно:

• морилка — хорошее вещество для придания дереву тёмного, характерного для этого стиля цвет;
• крепёжные элементы, к примеру, петли, покупать нужно тоже под старину с различными изогнутыми формами и кованными элементами;
• вместо ручки, можно поставить металлическое кольцо, конструкция будет более красивой.

Преимущества древесины в том, что её легко обрабатывать, что позволяет воплотить любое дизайнерское решение.

Деревянные врата для гаража не так уже и сложно сделать самостоятельно. Главное, правильно подготовиться. Сделать соответствующие расчёты, подготовить чертежи и т.п. Также важно правильно произвести замеры, а при монтаже и изготовлении деревянных ворот соблюдать строгую последовательность и технологию установки. Важно не забывать и о правильном уходе, подкрашивать устаревшие элементы, проводить чистку и профилактику возникновения грибка и других вредителей.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Гаражные ворота из дерева: как сделать своими руками?

Гаражные ворота из дерева представляют собой конструкции, отличающиеся по сложности. Вместе с гаражом они являются визитной карточкой загородного участка, поскольку определяют предпочтения его хозяина. Установка ворот — это последний этап процесса возведения гаража. Его вид должен быть привлекательным, поэтому многие сооружения выполняются из дерева.

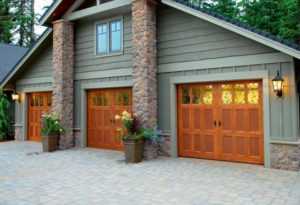

Ворота из дерева — это визитная карточка гаража

Виды гаражных ворот из дерева

В процессе эксплуатации различные виды гаражных ворот находятся под постоянным механическим воздействием. При ежедневном открытии и закрытии створок на них оказывают влияние внешние факторы. Основная функция ворот состоит в безупречной работе конструкции в любую погоду.

Не имеет большого значения, где был построен гараж, поскольку деревянные ворота должны идеально вписываться в любые экстерьеры. Если иметь под рукой чертежи, а также специальные инструменты, выполнить конструкцию можно своими руками. Различают следующие основные виды гаражных ворот из дерева:

1. Распашные.
2. Секционные.
3. Подъемно-поворотные.
4. Откатные.

Начиная обустраивать деревянные ворота для гаража своими руками, следует сориентироваться на определенной модели. Наиболее простыми в монтаже являются распашные конструкции и подъемно-поворотные модели. Использование секционных ворот лучше не рассматривать, поскольку их стоимость слишком высока, а уровень надежности низкий. Осуществлять регулировку моделей ворот поворотно-рычажного типа самостоятельно сложно. Для их монтажа требуется помощь ассистента.

Оптимальным и простым вариантом обустройства ворот является применение механизма противовесов. При этом трос должен укрепляться на раму (по нижним углам). Его необходимо направить к лебедке с противовесом, пропустив через блок, который находится в неподвижном состоянии. Противовес имеет массу, увеличивающуюся в зависимости от повышения веса полотна ворот. Этот механизм является удобным в эксплуатации.

Подготовка к выполнению работ

Ворота гаражные из дерева можно монтировать из разных материалов. Устанавливать своими руками ворота из дерева можно к различным видам гаражей. Основное требование к монтажу конструкции ворот — это точное соблюдение инструкции по их установке. Перед началом выполнения работ необходимо подготовить следующие виды инструментов:

1. Болгарку.
2. Ножовку.
3. Отвертку.
4. Молоток.
5. Электродрель.
6. Шлифовальную машинку.
7. Сварочный аппарат.

При составлении подробных чертежей для секционных ворот размеры необходимо снять по месту. После того как план проекта уже составлен, можно приступать к закупке материалов. Из материалов необходимы деревянные брусья, уголки и другие элементы:

• брус для потолка — 120х80 мм;
• брус для коробки — 10х10 мм;
• уголки для рельсов — 40х40х4 мм;
• уголки для рамы — 35х35х04 мм;
• швеллерные кронштейны — 80х43х5 мм;
• арматура либо штыри из металла;
• пружины.

Ворота подъемно-поворотного типа более практичны, поскольку они являются автоматизированной конструкцией. Ее стоимость выше, чем цена распашных ворот, на сам гараж является более удобным в эксплуатации.

Подъемно — поворотные вора из дерева практичны и удобны в эксплуатации

Подъемно-поворотные ворота из дерева идеальны для гаражей небольших размеров, внутреннее и наружное пространство в которых ограничено. Чтобы изготовить ворота своими руками, потребуется осуществить действия в такой последовательности:

1. Собрать коробку и установить ее в проем, воспользовавшись швеллером, а не брусом из дерева, из-за большой массы полотна.
2. Установить коробку в проем и начать делать замеры.
3. Осуществить сварку будущей конструкции гаража.
4. Обшить каркас доской либо деревянными щитами.
5. Сделать опору механизма, просверлив отверстия в каждой полке.

В одной полке следует зафиксировать продольные стойки, а в другой укрепить пружинный кронштейн. Чтобы соединить между собой полки, следует использовать регулировочную пластину, сделанную из металла. Создавая шарнирный узел, можно воспользоваться металлическим уголком. После этого его следует приварить между отверстием, необходимым для рычага подъемного механизма, включая нижнего ребра конструкции.

Как установить подъемно-поворотные ворота из дерева

Монтаж подъемно-поворотной конструкции предполагает наличие схемы, необходимой для правильной установки полотна. Она производится поэтапно:

1. 1Для изготовления коробки берутся вертикальный и поперечный брусья, соединение выполняется с использованием уголков из металла.
2. Коробка заглубляется в пол на 2 см прямо в стяжку.
3. Крепление брусьев производится к стене с использованием арматуры.
4. Сборка рамы осуществляется под щит, затем она сразу обшивается деревом, обивается металлом.
5. Подготовленный щит требует оценки его массы.

Для механизма подъема устанавливаются опоры из уголков. К ним укрепляется швеллер, который дополнительно закрепляется к стойкам. Чтобы монтировать пружинный механизм, следует заранее сделать сверлом отверстия на полке кронштейна. С ним соединяется специальная пружина после изготовления регулировочной пластины из металлической полосы.

При установке пружины потребуется изготовить регулятор напряжения. Понадобится арматура либо пруты. После того как сделано отверстие 8–9 мм, следует приварить уголок к раме так, чтобы оставался отступ от нижних ребер до середины. Для свободной установки рычага подъемно-поворотного механизма тоже делаются отверстия. Затем следует приварить пластину, укрепляющую регулятор напряжения пружины.

Монтаж рельс для отката ворот осуществляется из двух уголков, которые свариваются по краю с учетом расстояния между вершинами уголков, составляющих 50 мм. Далее производится сварка рельса к пластине, имеющей отверстия. Между ребром конструкции и центром направляющей должен остаться зазор 80 мм.

На рельс с его противоположной стороны следует приварить швеллер, учитывая отступ до 120–150 мм. Затем деталь укрепляется с помощью болтов к потолочному брусу. Движение щита обеспечивается путем установки полозьев, укрепляемых с использованием анкеров к стене гаража. Сборка заканчивается окраской каждого элемента конструкции, иначе все детали подвергаются воздействию агрессивной среды, а сам гараж теряет функциональность.

Монтаж гаражных ворот распашного типа

В самом начале следует осуществить сборку крепежной рамы, взяв деревянный брус, но более надежным является металлический уголок. Чтобы изготовить надежную конструкцию, потребуется выполнить следующее:

1. Измерить ширину и высоту дверного проема так, чтобы все замеры были точными.
2. Сделать замер и отрезать уголок нужной длины.
3. Разложить заготовленные детали и сварить их между собой.
4. Приварить рычаги по вертикали для придания раме жесткости в углах, воспользовавшись остатками уголков.
5. Придать гладкость поверхности рамы, чтобы деревянные элементы прилегали плотнее.
6. Зашлифовать с применением болгарки сварные швы.

Подготовив раму, следует переходить к изготовлению обрешетки, включающей 2 распашные створки, для этого потребуется металлический профиль.

В раму следует вставить профиль, а затем сделать замер. Зазор между рамой и обрешеткой должен составлять около 10 мм. Это будет исключать заклинивание створок в процессе эксплуатации, а также обеспечивать свободный вход в гараж.

После выполнения всех замеров следует перейти к созданию заготовок, а затем сварить их между собой. После этого к обрешетке и раме можно приварить петли. Чтобы обрешетка не перекосилась, а зазор между ее элементами не изменился, нужно использовать вкладыши.

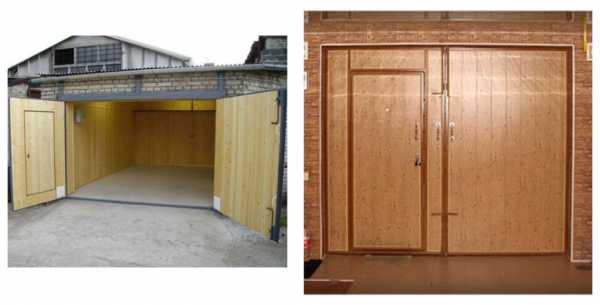

Ворота из дерева распашного типа наиболее просты в изготовлении своими руками

Следующий этап предполагает обшивку каркаса, что можно с легкостью выполнить самостоятельно. Потребуется взять подготовленную заранее доску, чтобы осуществить замер каркаса распашных ворот из дерева. Все размеры заранее следует перенести на доску так, чтобы она могла перекрыть раму со всех сторон.

Далее в профиле каркаса просверливаются сквозные отверстия для крепления обшивочного материала. Его следует прикрутить к раме болтами. Чтобы соединение было плотным, доска должна иметь шип с пазом. Это обеспечит отсутствие щелей в гараже, где не будет сквозняков.

ovorotah.com

Деревянные ворота своими руками

При необходимости оградить территорию подворья и установить ворота, всегда возникает вопрос, какими именно будут материалы для ограждения, из чего сделать ворота, и каким образом их можно сделать. Многие рачительные хозяева, наверняка, предпочтут сделать ворота самостоятельно.

Деревянные ворота своими руками имеют ряд существенных преимуществ. Это:

• невысокая стоимость по сравнению с любыми другими;

• экологичность;

• легкость в работе с материалом;

• эстетический внешний вид и совместимость с любым интерьером;

• долговечность при надлежащем уходе.

Установить деревянные ворота можно, как в частном доме, так и в гараже, и на даче.

В зависимости от типа установки различают такие разновидности ворот:

1. Распашные деревянные ворота.

2. Раздвижные или откатные ворота.

3. Подъемные деревянные ворота.

Как сделать деревянные ворота своими руками? Последовательность работ

Итак, начинать делать деревянные ворота своими руками нужно с замеров площадки для работы и составления чертежа будущих ворот.

Также в процессе замеров нужно определиться с типом конструкции ворот учитывая площадь территории. Наиболее простой будет конструкция распашных ворот.

После замеров приступают к сооружению и укреплению опор под ворота, а в случае необходимости, и заливке фундамента.

Следующим этапом будет сборка створок для деревянных ворот, а также монтаж конструкций для закрепления ворот на стойках – петель, подвесных креплений, роликовых деталей.

На последнем этапе выполняется окончательный декор ворот и обработка их защитным антисептическим покрытием.

Деревянные ворота на дачу своими руками предоставляют даже большее пространство для фантазии, поскольку помимо разнообразных конструкций, можно создать любой дизайн на любой вкус и кошелек.

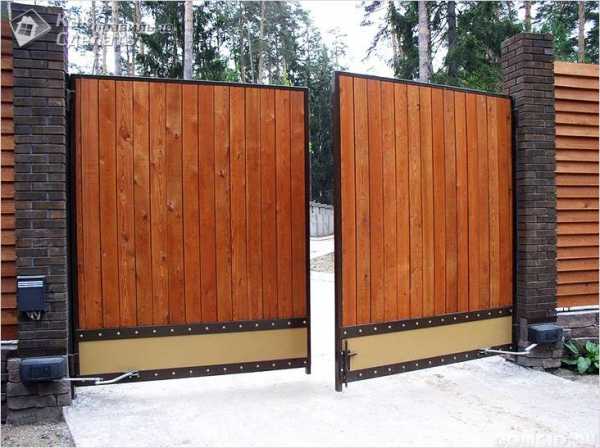

Технология монтажа деревянных распашных ворот

1. Замеры и подготовка чертежа

Смонтировать ворота деревянные распашные своими руками можно, если территория достаточно большая, поскольку для них требуется пространство для открывания створок. Удобнее всего сделать створки открывающимися внутрь двора, благодаря чему при выезде из ворот не будет закрываться обзор на дорогу. Особенно это актуально, если нет подъездной аллеи.

Чтобы просчитать необходимое для работы количество материалов, делают замер ширины проема для ворот. Расстояние замеряют в трех местах – сверху, снизу и посередине. В расчет берется наименьшая цифра, если они не одинаковы. От полученного значения нужно отнять 2,5 см и, если створок будет 2, то поделить на два. Таким образом получают ширину одной створки.

Чтобы правильно собрать и установить распашные деревянные ворота своими руками, чертежи нужно сделать на основе полученных замеров. Пример составления чертежа можно найти в специальной литературе или в интернете.

Ворота могут быть, как с калиткой, так и без таковой. Если принято решение строить ворота с калиткой деревянные распашные своими руками, этот момент нужно тоже учесть при составлении чертежа.

2. Монтаж опорных столбов для деревянных ворот

В зависимости от желаемого внешнего вида, а также веса будущей конструкции, опоры можно выполнять либо из металла, либо из дерева, либо из кирпича или бетона.

Деревянные опоры все же не настолько долговечны, как, например, металлические столбики. К тому же их используют, если вес готовых створок будет невелик. Однако чтобы сделать службу деревянных столбов более долговечной, их нужно покрыть антисептическим составом в несколько слоев, а подземную часть дополнительно обработать битумной мастикой.

Металл без антикоррозийного покрытия тоже беззащитен перед появлением ржавчины, однако если нанести на него в 2 слоя грунтовку и периодически подкрашивать, он прослужит достаточно долго.

Для установки опор нужно вырыть ямки глубиной не менее 1,5 метров. Чем выше будет забор, тем глубже должна быть установлена опора.

На дно ямы нужно засыпать слой щебня с песком, далее установить опору и залить бетоном. При этом опору нужно слегка приподнять, чтобы раствор затек под столб и лучше схватился. Важно точно выстроить горизонталь, поставить подпорки, это облегчит последующий монтаж створок. Дополнительно можно обложить металлические столбики кирпичом. Это и красиво, и надежно.

3. Сборка створок

Согласно выполненному чертежу нужно собрать створки деревянных ворот. Для этого сначала нужно сварить металлический каркас створок, а также калитки, если таковая предусмотрена. Для дополнительной жесткости и устойчивости конструкции, потребуется приварить дополнительные ребра жесткости горизонтально на ширину створки. На готовый каркас крепятся деревянные планки или доски, которые потом по месту подгоняются по высоте.

4. Монтаж створок на опорах

Для закрепления створок на опорах обычно используются петли. Их должно быть не менее 3-х. Чтобы установить петли ровно и избежать перекашивания, во время крепления петель саму створку нужно приподнять с помощью подставки или подпорки и закрепить в таком положении до окончания монтажа петель. Важно помнить, что необходимо оставить зазор в 50 мм между нижним краем створки и землей. Делается это для того, чтобы под воздействием погоды и вследствие проседания или выпячивания грунта, распашные ворота сделанные своими руками могли свободно открываться и закрываться.

Для большей наглядности можно посмотреть процесс, как сделать деревянные ворота своими руками на

Сборка деревянных гаражных ворот своими руками несколько отличается от технологии строительства простых распашных деревянных ворот.

Вместо опор для гаражных ворот используется обвязка по размеру дверного проема. Выполняется она из деревянного бруса 10см ширины и 5см толщины. Все грани закрепляются под прямым углом с помощью шипов или монтажного клея. После проверки правильности установки, коробку прикрепляют к стенам гаража с помощью специальных ершей, вставленных в заранее просверленные отверстия.

Далее створки деревянных ворот для гаража, сделанные своими руками, закрепляют на петли в обвязку.

Технология сборки и установки деревянных ворот в целом не сложна. Потребуются только нужные инструменты, качественные строительные материалы, некоторые навыки работы с инструментами, а также немного фантазии.

stroim.club

Распашные гаражные ворота своими руками чертежи, фото и видео

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

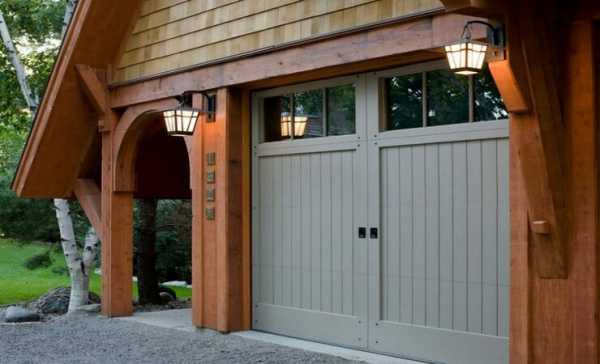

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

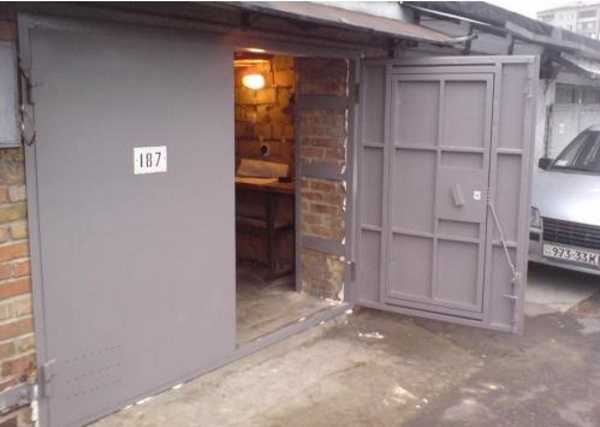

   Пример гаражных ворот

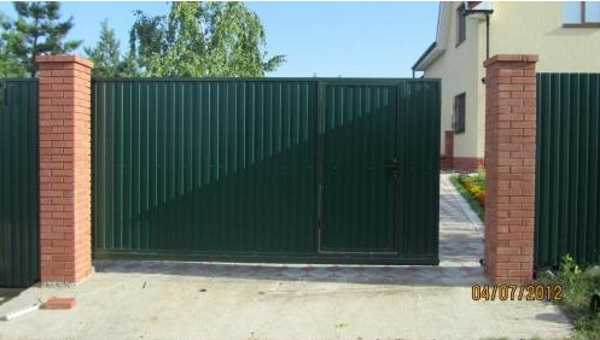

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

   Пример поворотных гаражных ворот

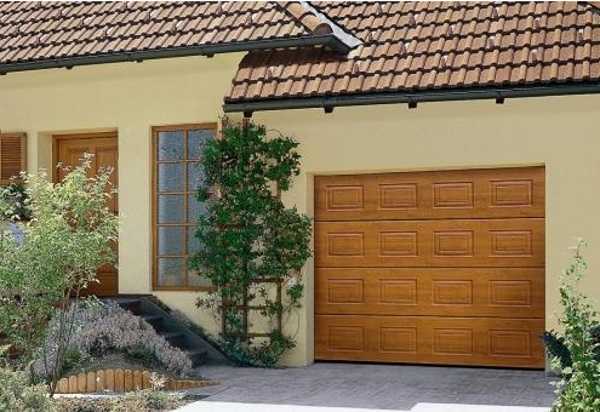

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.



   Пример секционных гаражных ворот

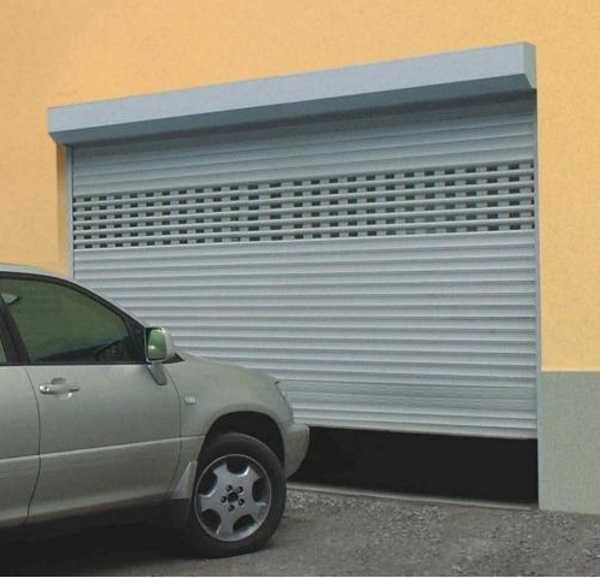

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

   Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

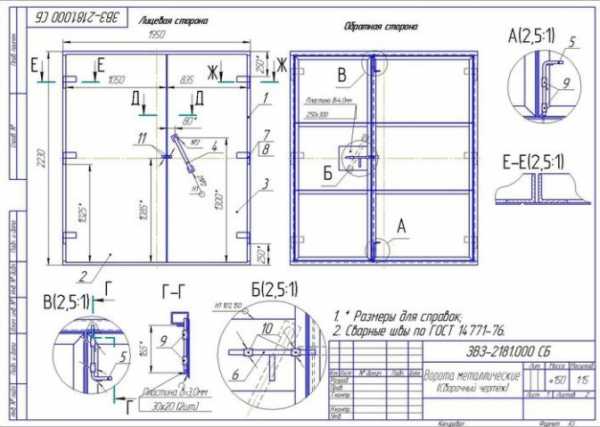

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

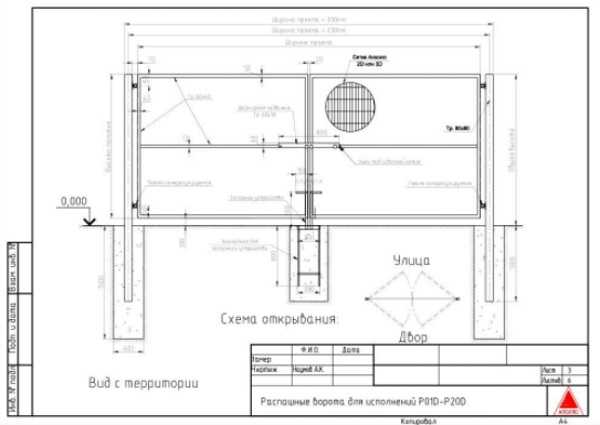

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

Изготовление рамы

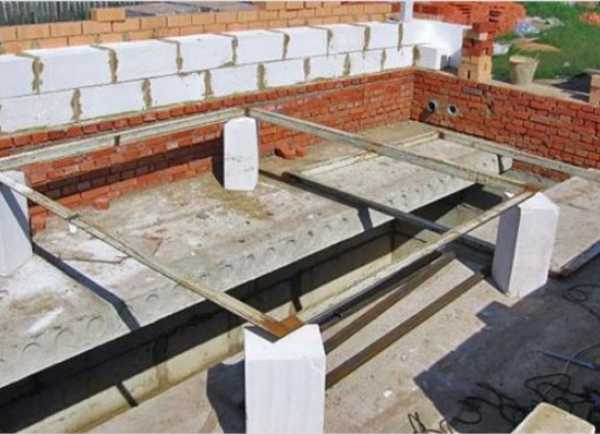

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

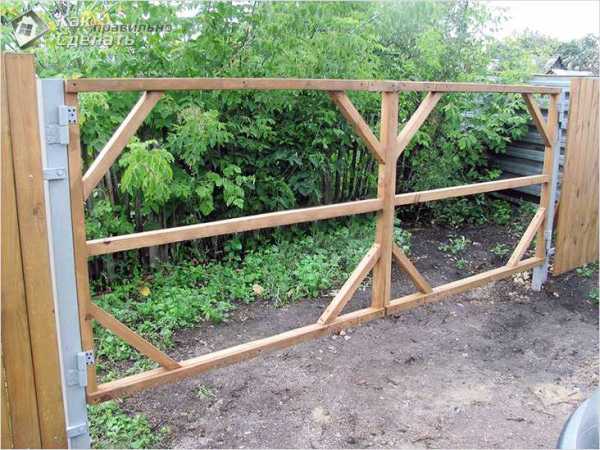

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваютсяЧертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.Каркас для ворот

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

jsnip.ru
