Деревянные крепости Руси. Сумской и Братский остроги.

Говоря о каменных крепостях нашей страны, восхищаясь их мощью, мы часто не знаем о том, что основными тружениками на границах Руси являлись деревянные крепости. И если задуматься, то это вполне логично, учитывая огромную площадь нашей страны и те задачи, которые решались установкой крепости. Укрепления, как правило, возводились в потенциально уязвимом месте, часто на границе. Их целью было обеспечить безопасность поселения или целого региона. Поэтому строительство оборонительных сооружений почти всегда проводилось ускоренными темпами. Деревянные укрепления требовали значительно меньше времени на строительство по сравнению с каменными или кирпичными. Сроки строительства деревянных крепостей исчисляли месяцами, а каменных - годами. Кроме того, земли и дерева на территории Руси всегда было достаточно, тогда как каменные крепости требовали подвоза строительных материалов издалека. Тут же нельзя не упомянуть о стоимости укреплений, которая определялась как трудоемкостью, так и доступностью строительных материалов. Согласно расчетам, приведенным в книге Константина Носова, каменная стена обходилось в среднем в 30 раз дороже деревянной рубленной, а башня в 20-40 раз дороже. Учитывая эти факторы становится понятно, что задачу защиты и расширения государства решать каменными крепостями было бы не возможно.  Деревянные укрепленные населенные пункты и пограничные деревянные укрепления на Руси назывались острогами.


(На переднем плане Моховая башня Сумского острога, на заднем - башня Братского острога)

К сожалению, в силу недолговечности деревянных конструкций, примеров такого важного для нашей страны пласта фортификационного строительства осталось не так много. На сегодняшний день в музее-усадьбе Коломенское в Москве представлены две очень интересных реконструкции фрагментов русских деревянных крепостей, которые позволяют получить представление о том, как выглядели оборонные рубежи Руси на севере и в с Сибире в XV-XVII веках.

Братский острог был основан в 1631 году на берегу реки Ангары, близ бурятских кочевий. Крепость построили казаки под командованием атамана Максима Перфильева - первопроходца и открывателя обширных земель в Сибири. Острог служил опорным пунктом для русских поселенцев и представителей власти в Прибайкальем, местом торговли и сбора "ясака" (оброка пушниной с местного населения).

В 1634 г. в стычке с бурятами гарнизон острога погиб, а сам он был сожжен, но вскоре восстановлен. В 1654 году он был перенесен отрядом казаков под командой Дмитрия Фирсова к месту слияния Ангары и Оки, где позже вырос город Братск.


(Братский острог. Фрагмент из «Чертежной книги Сибири» С. Ремезова. Изображение представлено в экспозиции башни Сумкского острога)

Восстановленный острог представляет собой типичную сибирскую крепость, которая была укреплена несколько проще, чем северные укрепления. Это было связано с тем, что в Сибири русские первопроходцы столкнулись с аборигенами, большая часть которых не знала огнестрельного оружие и не имела артиллерии, что наложило существенные отпечаток на характер российской фортификации в регионе. Новый острог был поставлен на небольшом пригорке и имел «под тремя башнями три избы, четвертая порожняя да ворота проезжие. На воротах поставлена часовня да анбар новой рублен с перерубом трех сажен печатных».Таким Братский острог изображен в "Чертежной книге Сибири" Семена Ремезова.


(Братский острог 1654г, реконструкция. Изображение нашел где-то на просторах интернета и вполне соответствует мои представлением о том, как мог выглядеть острог в это время)

Три башни имели в нижних этажах теплые жилые помещения, четвертая была проезжей с воротами и часовней над ними. С точки зрения устройства крепости Сибирские укрепленные пункты включали практически однотипные постройки. Функции управления и характер взимаемой дани требовали постройки воеводского дома и канцелярии, тюрьмы, аманатской избы (для заложников) и амбаров "ясашной казны" (для мехов). Картину дополняли амбары для хранения зерна и земляные погреба для пороха и свинца. Жилые дома строились редко: сменявшиеся ежегодно "годовальщики" жили в жилых этажах крепостных башен, а постоянные служилые люди и прочий люд ставили себе дома на посаде. Такие укрепления должны были обеспечивать зимовку гарнизона и оборону его небольшими силами, поскольку часть, из прибывших на годовую службу служилых людей, отправлялась собирать ясак либо на поиск новых неясачных земель.

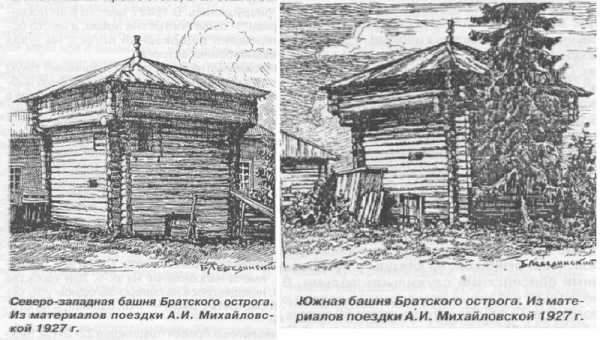

(Зарисовки башен Братского острога из материалов поездки А.И. Михайловской, 1927 год. Источник)

Башня в Коломенском представляет собой прямоугольный в плане сруб из лиственничных бревен высотой 4,5 м. Она разделена на верхние и нижние помещения, изолированные друг от друга. Нижнее служило жилой избой для казаков и было утеплено мхом, проложенным между венцами. В нем имелась печь без дымохода, топившаяся по черному.


(Северо-западная башня Братского острога и фрагменты тыновой ограды)

Окошки представляли из себя небольшое отверстие, вырубленное в двух расположенных друг над другом бревнах (волоковое окно) с внутренними задвижками. Межэтажное перекрытие было утепленным - оно представляло собой бревенчатый настил, покрытый слоем глины и земли.


(Волоковое окно башни Братского острога)

Дверь сделали низкой, а окна небольшими - для экономии тепла. В верхнее помещение попадали через небольшую наружную дверь к которой вела приставная лестница. Внутри сообщения между этажами не было.

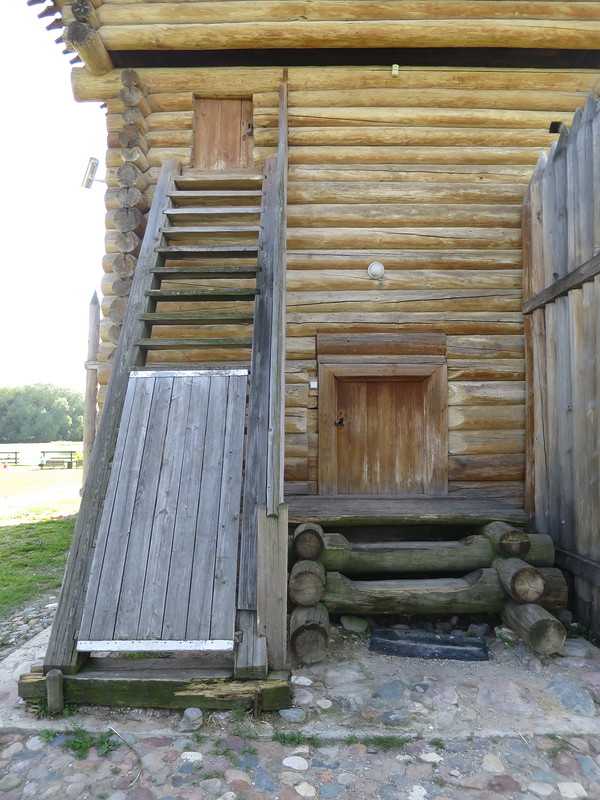

(Двери нижнего и верхнего этажа Братского острога)

Верхнее, холодное помещение служило боевой площадкой для стрелков. В ее верхней части так же находился облам высотой 1,3 м. Устроен он следующим образом. Сначала идет 6 венцов вровень с нижней частью башни на верхней боевой площадке, а затем уже устроена выступающая верхняя часть, которая имеет всего 5 венцов. Таким образом, щель облама оказывалась на высоте груди человека.


(Облам башни Братского острога)

Там же расположены щелевидные бойницы верхнего боя (для стрельбы вокруг башни). Края брёвен около бойниц срезаны наискось, что давало возможность направлять оружие вправо и влево. Таких бойниц в наружных стенах башен сделано по 3 с каждой стороны и по одной в стенах, выходящих внутрь острога. От пола верхнего этажа эти бойницы не высоко, так что стрелять через них, стоя во весь рост, трудно, и, вероятно, приходилось вставать на колени. Над кровлей башни была устроена караульная будка - смотрильня (восстановлена в ходе реконструкции).


(Верхний уровень башни Братского острога. Под обламом расположены небольшие ружейные бойницы, на самом верху - смотрильня)

В описании Братского острога, сделанном в 1724 году острог уже тратил военное значение и от его башен остались только две - северо-западная и юго-западная. Остатки уцелевших башен было решено перенести на новое место поскольку крепость попадала в зону затопления при строительстве Братского водохранилища. В 1959 г. северо-западную башню перевезли в Москву, а юго-западная сейчас находится в архитектурно-этнографическом музее "Ангарская деревня" около современного Братска. В процессе сборки башен на новых местах были восстановлены их утраченные элементы – в частности, нижние четыре венца сруба, обнаруженные раскопками в земле, крыльцо и лестница на второй ярус. Восстановлены были и дозорные вышки. Надо понимать, что после установки и реставрации башни в 1959 году, ее текущий и капитальный ремонт проводился раз в 10-20 лет. То есть, текущий вид памятника - это убедительная научная реконструкция.

Юго-западная башня, хранящая в "Ангарской деревне", почти аналогична по конструкции, но имеет одно очень интересное отличие. В северо-западной башне верхнее бревно помещается в вырез нижнего бревна. При такой конструкции бревна довольно быстро загневают, поскольку в вырезе скапливается вода. Поэтому в более поздних конструкциях верхнее бревно с полукруглым вырезом укладывалось на нижнее. Последняя технология применяется в башне в "Ангарской деревне".


(Технология соединения бревен в северо-западной башне Братского острога в Коломенском)

Сумской острог был построен в начале 80-х годов XVI века на берегу реки Сумы в Карелии, в 4 км от ее падения в Белое море. Острог строился с целью защиты важных для Соловецкого монастыря хозяйственных угодий и их населения от нападения врагов как с суши, так и с моря, в первую очередь - от шведских регулярных войск и разбойничьих шаек. Первоначальная конструкция была тыновой, крепость была четырехугольной в плане, с шестью бревенчатыми башнями. В конце XVI - Начале XVII веков Сумской острого не раз подвергался нападениям. Наряду с Соловецким монастырем он служил защитой и убежищем для русских поселенцев, опорой русской власти в бассейне Белого моря. Шведы нападали на крепость трижды: в 1591, 1592 и 1611 года. В 1613 под его стенами были разбиты отряды "литовских людей" - разбойников, которые упорно пытались захватить крепость. Но Сумской острого так ни разе и не был взят врагом.

Деревянная крепость из-за неизбежного гниения древесины требовала регулярных починок, а через каждые 15-20 лет - серьезного ремонта. Поэтому через столетие после постройки острог сильно обветшал и стал небоеспособным. В начала 1680-х годов в результате проведенных строительных работ Сумской острого был построен заново и представлял собой типичную крепость среднего значения периода XV-XVII веков.


(План Сумского острога)

Новые стены крепости были срублены на тарасах, т.е. состояли из небольших по площади высоких треугольных или четрехугольных срубов, соединенных друг с другом поперечными стенами-связками.


(Варианты рубленных тарасами стен из книги К.С. Носова)

Некоторые из них забивались землей и камнями, другие оставались пустыми. Последние использовались для устройства бойниц подошвенного боя, установки орудий, проживания людей или хозяйственных нужд. Передняя, "загородняя", стенка рубленных стен в не забитых землей срубах в Сумском остроге сделана двойной. Между этими стенками засыпана землю. Такая конструкция так же не редко применялась в других деревянных крепостях этого периода.


(На фото хорошо видно, что внешняя часть стен в нижней части двойная, между двумя рядами бревен находится земляная засыпка)

По верху стены проходит переход для стрелков, закрытый с внешней стороны защитной стенкой (заборолом) с бойницами, а сверху - кровлей. Верхняя часть стен, рубленных тарасами, выступает над нижней. Эта выступающая боевая площадка называлась облам.

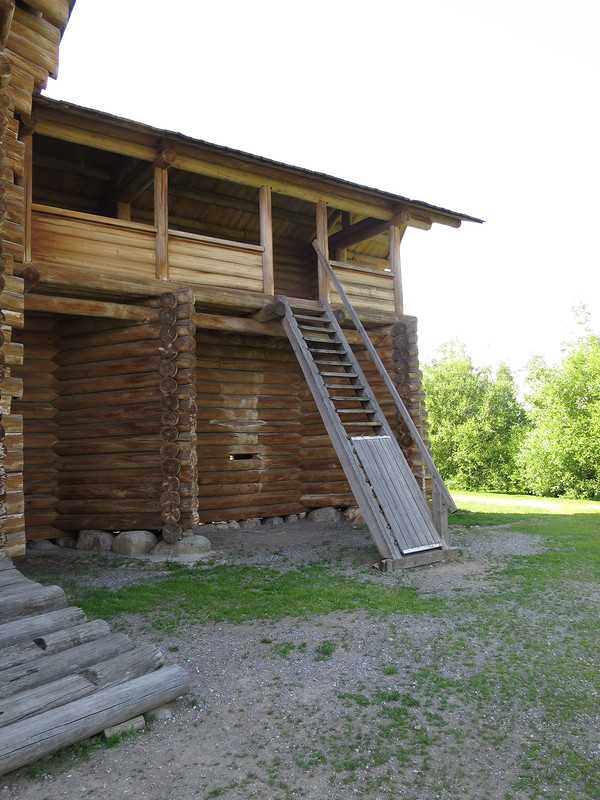

(Рубленые тарасами стены Сумского острога с приступной стороны)


(Рубленые тарасами стены Сумского острога с внутренней стороны, в данном случае тарасы использовались в хозяйственных целях)

Высота стен острога доходила до 6 метров. Причем анализ описей других городов показывает, что высота рубленных стен в большинстве своем составляла 5-6,5 метров, а толщина 3-4 метра, при этом что для северных, что да южных или сибирских крепостей - это были стандартные размеры, не имевшие территориальных особенностей.


(Рубленые тарасами стены Сумского острога с внутренней стороны, тут в стене просто располагаются бойницы)

Шесть шестиугольных башен острога носили собственные имена: Воротная, Белая, Моховая, Низовская, Рыбная и Мостовая.
Ширина внутреннего помещения Моховой башни, второй по величине после Воротной, составляет 9,5 м, а высота 19м.

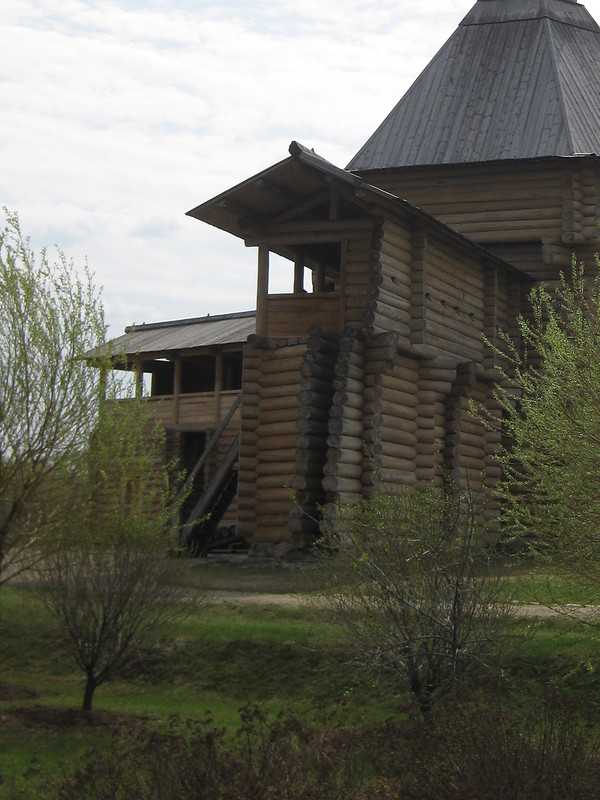

(Моховая башня Сумского острога в Коломенском)

На первом этаже башни расположен теплый подклет хозяйственного назначения, который во времена опасности служили убежищем для жителей окрестных селений. В кажой стене, кроме входной, расположены по два небольших волоковых окна. Второй этаж аналогичен по своему устройству. Перход между этажами осуществлялся через внутренние лестницы.

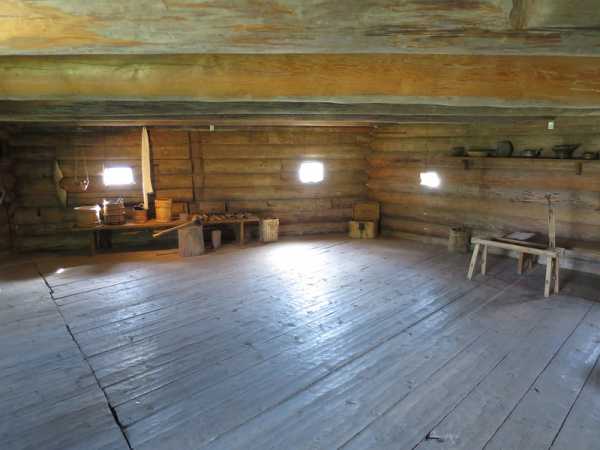

(Нижний этаж башни. Тут представлена экспозиция о быте военных служилых людей, охранявших острог, предметы, связанные с хозяйственными занятиями обитателей крепости. Например, справа на фото можно увидеть лучину, установленную в светец, под которой расположена лохань, наполняемая водой)

В верхней части каждой башни располагались караульни. Там были устроены специальные расширение (тот же облам, что и на стенах) с бойницами навесного боя. Образовавшийся между верхней и нижней частями башни зазор обычно был незначительным (10-25 см), но позволял вести обстрел подошвы башни.


(Облам Моховой башни Сумского острога)

По реестру рубежа XVII и XVII веках в Сумском остроге было "пушек медных 2, пушек железных 16, мушкетов с замками и с ложкжами 170, а так же 8 мушкетов без замков с жаграми ". Отверстия бойниц, предназначенных для ручного огнестрельного оружия, имели небольшие размеры (10-20см). Отверстия были прямоугольными, вытянутыми по горизонтали. Для лучшего обзора и удобства ведения огня их часто делали скошенными снаружи в нижней и боковых плоскостях. При этом все бойницы вырубали так, чтобы ни одно бревно не перерубалось полностью, и тем самым не ослаблялась конструкция. Для устройства бойницы делали выемки в двух бревнах - верхнем и нижнем так, чтобы выемка занимала не более половины толщины бревна.


(Бойница для огнестрельного оружия в стене)


(Бойница для огнестрельного оружия на верхнем этаже башни)

Для орудий прорубали более крупные амбразуры (20 на 40 см).


(Верхний этаж Моховой башни, на которой развернута небольшая экспозиция с артиллерией. Слева и справа от пушки бойницы для огнестрельного оружия, по центру - артиллерийские амбразуры)

На самый верх башни к смотровым окнам ведет отдельная лестница.


(Верхняя площадка башни, в которой расположены смотровые окна)

С начала XVIII века оборонительные функции острога начали сходить на нет и к XIX веку он уже служил только оградой монастырского подворья. А к 1920 от острога осталась лишь северо-западная Моховая башня, значительно перестроенная и приспособленная обитателями монастырского подворья для хозяйственных целей. Башня была обмерена и изучена в ходе экспедиции в 1931 г и в разобранном виде перевезена в Москву. Материалы этих исследований, данные о современном состоянии сохранившейся части памятника, а также историко-архивные сведения о самом Сумском остроге и его аналогах (прежде всего Кемском городке), позволили спустя почти 70 лет сделать документально убедительную реконструкцию северо-западной (Моховой) башни с фрагментами примыкавших к ней стен. Масштабы реконструкции понятны из исторического фото.


(Остатки башни до перевозки в музей Коломенское. Фото 1931 г. Источник)

Источники:
"Музей деревянного зодчества", Зуйков, Ипполитов, Тюрина
"Русские средневековые крепости", Носов К.С.

the-dark-spirit.livejournal.com

Поделки из дерева — фото деревянных замков из спилов и чаги

Фото всех замков в этой статье сделаны мною на празднике карильона в нашем городе, как раз внутри замкнутого пространства замковых стен проходила выставка-продажа изделий ручной работы.

Не один, а даже несколько мастеров продавали свои поделки для детей и взрослых из разных пород дерева, а также из чаги, наростов на дереве, у двоих были такие деревянные замки, а один на этом видимо специализируется, он продавал только средневековые рыцарские замки из дерева.

И не только продавал, а еще на глазах у публики делал их.

Оргинальные поделки из дерева

Германия — это страна замков, их тут по холмам и горам разбросано великое множество, одни — полуразрушены, другие отреставрированы и находятся хорошем состоянии и личном владении. Самыми известными, наверное, являются замки Людвига, в частности — Шванштайн.

Наш городок тоже славен одним очень большим, величественным и даже, я бы сказала, громоздким — это замок Йоханнесбург, который стоит, возвышаясь над берегом Майна. Пожалуй, позже покажу и его фото тоже. Он, правда, не такой старинный, как эти замки из дерева — построен в эпоху возрождения, но все же.

Сама оригинальная идея изготовления таких поделок из натурального материала — дерева — мне сразу очень понравилась. Подумалось — и правда, все гениальное просто!
Но не все простое гениально. К сожалению. Как это кому-то пришло в голову?

Деревянные замки из чаги и наростов на дереве

Это фото я сделала на первом стенде, где были представлены разнообразные поделки, все как один из дерева. Это больше похоже на чагу или нарост на дереве.

Кажется — так просто, такая простая идея, а как сдорово придумано! Действительно как настоящий старинный замок, занесенный снегом, который стоит на холме, только деревянный. Минимум дополнений и максимум эффекта.

Я немного размыла фон, чтобы сам замок был лучше виден. Хочется туда еще пару голых зимних деревьев. И птицу на крышу — ворону. 🙂 И флаг на зубочистке укрепить.

Поделки  — замки из корковых пробок от вина

Это тот же мастер — крошечные замки из обычных корковых пробок от бутылок. Чтобы всем было понятно как все это сделано, я одну пробку на переднем плане перевернула задней стороной вперед и сделала такое фото.

Все эти поделки — из чаги, наростов, корковых винных пробок, поленьев, спилов дерева — сделаны по одной технологии. Милые крошечные сувениры. Правда, бутылку такой пробкой наверняка уже не закупорить.

Деревянные замки из обрезков с корой

Это работы того же человека, все замки сделаны из поленьев — четвертинок спиленных деревьев, такие поленья колят топором, чтобы ими потом топить печь. Думаю, тут обошлось без топора.

Все поделки смотрятся хорошо и по-своему оригинальны, хотя сделаны из разных пород деревьев — выбирай на вкус!

Тут и хвойные спилы, и даже береза, и самое распространенное в здешних лесах дерево — бук. Это видно по коре и цвету древесины.

Слева сверху один замок сделан из полена без коры, хорошо выпилен, но все-таки с корой на крыше они смотрятся интересней. Из березы — больше похожи на замки в Вюрцбурге или в Зальцбурге, потому что они светлые.

На фото ниже вы видите «живой» макет замка из дерева — очень интересная игрушка для привлечения внимания покупателей и особенно детей. Хотя и взрослым интересно. Он выпилен из огромного полена. Автоматически складывается обратно в полено и вырастает вновь башнями вверх на глазах у всех.

Идея бизнеса из спиленных деревьев

На фото ниже — это тот человек, который продавал только замки из дерева и больше ничего. Нет, помимо поделок из спиленных деревьев (поленьев с корой) у него еще были из пробок — фото выше.

Можно было взять его визитку, там тоже изображен замок (фото сверху), при этом он говорил, что на другой стороне его визитки можно найти адрес в интернете — его жена делает и продает украшения. Вот такое рукодельное семейство.

 Декоративные поделки из дерева

У него очень узкий бизнес, насколько я поняла, он занимается только этим, по всей видимости бизнес идет неплохо — его замки с удовольствием покупают. Они подходят не только в качестве декоративной поделки для интерьера, но даже как игрушки для детей, поскольку являются складными, их можно собрать и разобрать по частям, причем в собранном состоянии они крепко держатся.

Это происходит за счет того, что дерево прорезается не прямо, а под небольшим углом, нижние части башен шире верхних. При выпиливании несколько сантиметров между частями дерева уходят в стружку, получается небольшой зазор, поэтому башни легко выезжают наверх, но не до конца (нижняя часть шире и не пускает) и закрепляются сами за счет трения.

Окошки на стенах делаются после, в больших поделках они вырезаются, а в маленьких хорошо смотрятся только обозначенные окна-бойницы, наверное их можно выжечь, или даже просто нарисовать.

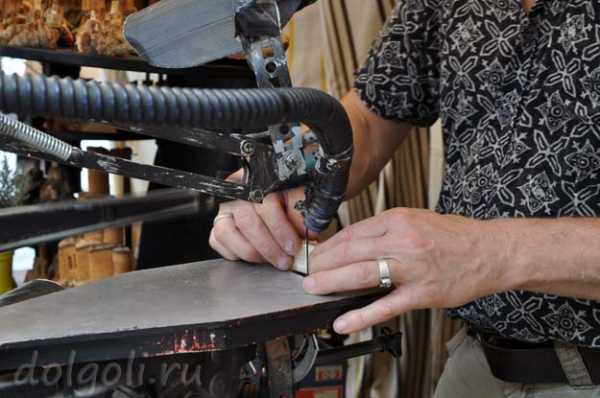

У мастера вот такой станок — я бы назвала это «электрический лобзик». «Пилка» уже стоит под небольшим углом, об этом заботиться не нужно, только прижимать горизонтальную поверхность к металлическому столу. Вырезает один замок он очень быстро, просто моментально, на глазах. И кажется, что это так просто!

Конечно, обычным лобзиком выпиливать по дереву задолбаешься, зато наверное из чаги — грибов на деревьях или из пробки может получиться — они не такие твердые.

Вот такая бизнес — идея, может быть, кому-нибудь пригодится, а может, кому-то захочется сделать один такой замок из дерева себе, детям или сразу парочку для подарка. Согласитесь, такая поделка, сделаная своими руками из куска дерева (полена) — очень интересный и оригинальный подарок.

Вас может заинтересовать:

Кораблики из дерева – поделки для детей

Милая деревянная игрушка для малышей — кораблик, как в старые добрые времена — абсолютно здоровая, из натурального дерева, экологически чистая, что так важно в наше время. В статье найдете фото двух таких поделок для детей, попроще и чуть посложней в изготовлении, в виде катамарана, как на картинке. Парусами служат воздушные шарики с пиратским рисунком.

Поделка «попугай» из дерева

Эта поделка — попугай — изготовлена из целого куска ветки дерева средней толщины — на крылышках специально оставлена кора. Ножки металлические, обмотаны нитками.
Тушка птички покрашена гуашью и поверх покрыта лаком. Выглядит очень ярко и декоративно. Служит для украшения интерьера.

Декоративные поделки барашки из дерева

Деревянные животные для декора, сделаны путем выпиливания, а также последующей обработки деревянной плоской доски или просто обычной фанеры. Широко используются для декорирования помещений, на праздники или просто так. На западе они сейчас очень популярны, как впрочем все поделки, изготовленные с применением натуральных материалов.

Похожие статьи:

dolgoli.ru

Деревянные крепости и первые церкви Слободского

Главная страница » Замки и крепости » Деревянные крепости и первые церкви Слободского (1 часть)

Деревянные крепости  и первые церкви  Слободского

Годы основания города Слободского — далёкие времена, когда Вятка-река была широкой и полноводной и изобиловала рыбой, а окружавшие её густые леса были полны зверья.  По берегам реки жили финно-угорские племена: удмурты, чудь, черемисы. Предание говорит о Новгородской дружине, которая, ища место для поселения, направилась из Устюга на восток, дошла до реки Летки и спустилась по ней на плотах до самого устья, где на правом берегу Вятки построила город Шестаков.

Часть предприимчивых людей жителей Шестакова отплыла по течению на 20 вёрст и основала здесь селение, названное Слободою. Первое упоминание о городе относится к 1505 году. Необходимость в защите от внешних врагов требовала строительства хорошо укреплённых поселений.

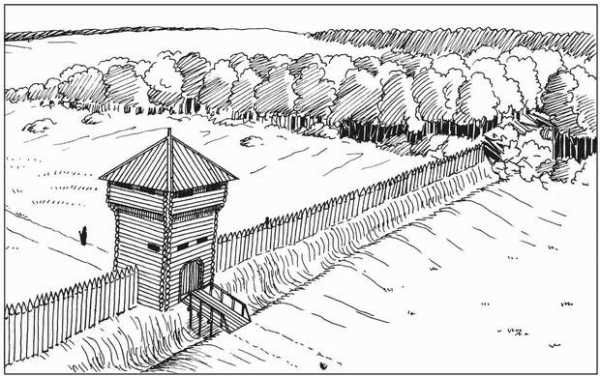

Наиболее древней формой деревянной крепости была ограда из вертикально врытых и заострённых кверху брёвен. Такие стены завершали укрепления, состоявшие из вала и рва с водой. Появление огнестрельного оружия в конце 14 века, и особенно артиллерии, вызвало необходимость изменения конструкции крепостей. Стены их стали набираться из поставленных впритык срубов — «городен», заполняемых землёй и камнями, а в дальнейшем перешли к устройству стен «тарасами», при котором две продольно рубленные стены соединялись с определённым шагом поперечными стенами. Образующие клети заполнялись землёй и камнями. По верху стен шёл боевой ход. Многовековый опыт строительства крепостей передавался из поколение в поколение. Такой конструкции была и слободская крепость. Деревянные строения не дошли до наших дней, но часть древнего вала сохранилась — его можно увидеть в центральной части города рядом с берегом реки.

Важными элементами крепости были боевые башни — «вежи». Сугубо утилитарные и суровые сооружения были отмечены тонким вкусом и органическим чувством пропорций. При выборе места для города или селения учитывались важные особенности, как удобство сообщений, ориентация по солнцу, защита от господствующих ветров, уровень паводковых вод, неприступность в случае осады. Наряду с этим особое внимание уделялось красоте выбранного места. Место выбранное для постройки Слободской крепости его основателями, отвечало всем необходимым требованиям. Высокий крутой берег Вятки защищал от паводковых вод и нападения врагов. Северной границей крепости служил крутой овраг. С юга-запада был вырыт ров, насыпан земляной вал.

Кремль окружала крепостная стена. Крепость имена неправильную форму в плане, стена подчиняясь рисунку рельефа, тянулась на 275 сажен и состояла из 200 голоден — впритык поставленных срубов и сторожевых башен-веж. Ворота открывались на главные тракты. Рядом с кремлём располагался посад — место проживания большинства горожан. Главная посадская улица тянулась на север от Кремля вдоль Вятки. Современная улица Володарского примерно повторяет её направление.

Главная посадская улица тянулась на север от Кремля вдоль Вятки. Современная улица Володарского примерно повторяет её направление. По описи, составленной в 1629 году, посад имел 8 деревянных церквей, 26 дворов церковнослужителей, избу съезжую, избу таможенную, около посада были тюрьма и острог. Вот таким мог быть древний городище Слободской. (фото из интернета)


(планировка Слободской крепости в 16 веке).

www.semiestrel.ru

Деревянный кодовый замок / Хабр

Оказывается, кодовые замки можно делать не только из железа, но и из дерева. Вряд ли его можно использовать на практике, но простая конструкция выглядит довольно изящно. Неплохой проект, чтобы помастерить на выходных. К тому же модель хорошо показывает, как на самом деле работают кодовые замки (ведь ими интересовался даже сам Ричард Фейнман).

Кстати, никто не мешает изготовить всё из железных деталей по тому же принципу — получится настоящий кодовый замок, который можно использовать в деле!

Автор поставил цель сделать кодовый замок максимально простой конструкции и, кажется, добился успеха: в нём всего 11 деталей.

При этом замок вовсе не выглядит уродливым, совсем наоборот.

В отличие от настоящих замков, главной целью была не эффективная работа, а наглядность, чтобы показать работу механизма в действии. Поэтому корпус сделан открытым, все внутренности видны как на ладони.

Как и в настоящих замках, механизм состоит из трёх роторов или колёсиков. В каждом есть выемка. Когда три выемки выстраиваются в ряд, засов опускается в поучившуюся тройную бороздку — и замок открывается.

Передний ротор напрямую соединяется с диском набора цифр, а остальным движение передаётся через шипы. За первую цифру отвечает дальнее колёсико.

Потом вращение происходит в обратную сторону, пока среднее колесо не становится на своём место. В конце концов, вращается только передний ротор.

Вращать можно как вправо-влево-вправо, так и влево-вправо-влево. Кстати, это правило распространяется и на обычные механические кодовые замки.

К сожалению, детальные чертежи деревянной модели находятся в платном доступе. Но по фотографиям и видеоролику можно довольно точно восстановить размеры. Конструкция действительно очень простая. Если слегка поиграться с деревянными заготовками, то получим нечто, очень близкое к оригиналу. Как вариант, можно заранее прикинуть в САПР типа AutoCAD, как это делал сам автор.

Естественно, замок масштабируется: делайте модель любого размера, какой нравится.

habr.com
