Применение УЗО | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

  • защита людей от поражения электрическим током
  • предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗО я Вам приведу пример с СВЧ-печью.



Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:

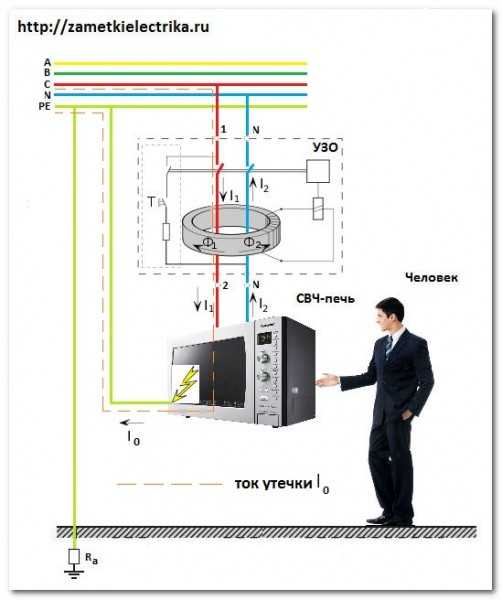

Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

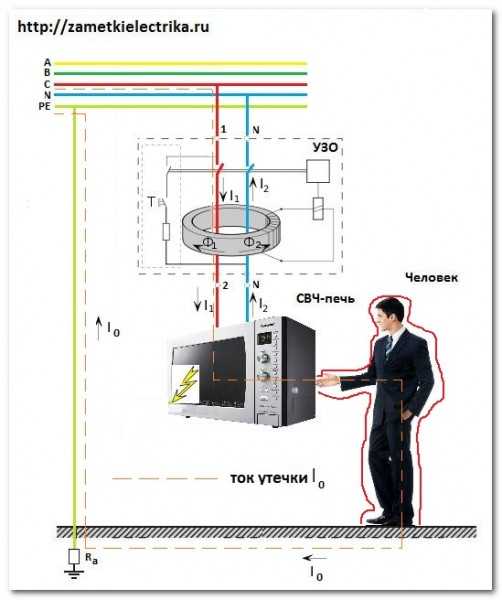

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Общие требования по использованию УЗО


Вступление

Общие требования по использованию УЗО, то есть устройств защитного отключения, содержащиеся в этой статье, относятся к жилым зданиям и индивидуальным домам, а также к вопросам по выбору УЗО, для конкретных цепей.

Общие требования по использованию УЗО

Предположим,  Вы решили купить и подключить УЗО у себя в квартире или доме. Что нужно знать перед ее покупкой? Прежде всего, вы должны понимать, что УЗО не защищает электропроводку, а защищает человека. УЗО, как таковое, не реагирует на перегрузку в сети, а как следствие, его нужно ставить в паре с автоматическими выключателями. Вы можете совместить в одном аппарате защиту от сверхтоков и перегрузки с защитой от появления дифференциальных токов. Такое устройство называется дифференциальный автомат защиты. Пожалуй, дифференциальный автомат защиты это лучший вариант комплексной защиты вашей электропроводки. Однако не увлекайтесь повсеместной установкой УЗО. На освещение квартиры или дома УЗО не нужно.

А вот куда нужно поставить УЗО обязательно, так это на группу электропроводки ванной и санузла. По правилам установки УЗО, ток отсечки УЗО для этих групп должен не превышать 30 мА. Лучше поставить УЗО 10 мА.

О номинальном токе отсечки и времени срабатывания УЗО

Хочу немного, поговорить про номинальные токи срабатывания УЗО. В принципе, выпускаются УЗО с номиналами отсечки от 0,0006 А до 30 А. Для квартир используются УЗО с токами 0,01 А и 0,03 А. Для дома на вход ставится УЗО 100 мА или 300 мА для пожарной безопасности.

Нужно понимать, что с увеличением чувствительности УЗО, увеличивается и допустимое время его срабатывания. Так, УЗО с током отсечки в 30 мА (0,03 А) должно сработать за 0,5 сек, а УЗО с током отсечки, 10 мА (0,01 А) уже могут выпускаться с током срабатывания 5 секунд. Так что на время срабатывания, также нужно обращать внимание при покупке УЗО.

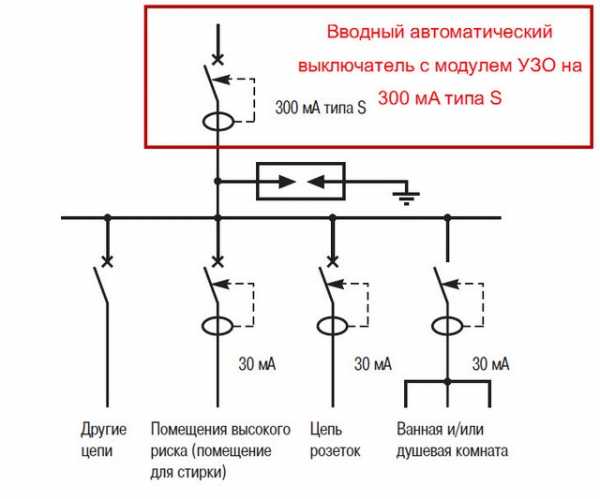

О селективности УЗО

Опять пример. Предположим вы хотите использовать парочку УЗО на две группы электропроводки и хотите поставить общее УЗО на всю квартиру (дом). Возникает вопрос, при аварийной ситуации, что сработает быстрее УЗО на группе или общее УЗО. Конечно, правильным было бы, срабатывание УЗО на аварийной группе, а не общего УЗО. Для такого срабатывания придумали УЗО с задержкой срабатывания. Такие УЗО называют селективные УЗО. В их маркировке появляется буква «ЭС» (S). Понятно, что селективные УЗО ставятся на ввод электропитания. Правда, в пределах квартирного щитка, использование селективных УЗО не актуально.

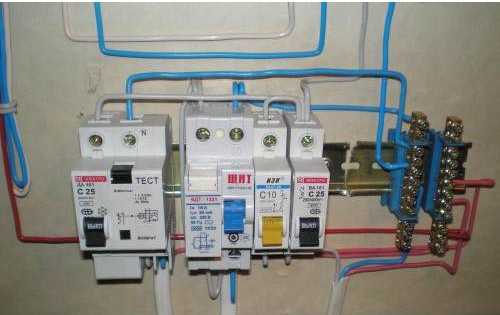

О нескольких УЗО в щитке

Если вам нужно поставить несколько УЗО для своего помещения, важно соблюдать следующие правила.

  • Каждое УЗО на выходе, должно иметь свою нулевую шину. И все розетки этой группы должны «брать» ноль с этой шины.
  • Также в щите на вводе нужно оставить общую нулевую шину. С нее ноль должны «брать» все электроприборы групп без УЗО.
  • Если использовать одну нулевую шину, то срабатывание УЗО будут беспорядочными, а тестировать УЗО станет невозможно.

К слову, это правило органично вытекает из классических правил систем заземления. После разделения PEN проводника на N и PE проводники, их объединение, внутри сети, запрещено.

УЗО в двухпроводных сетях

Не могу не высказаться, по вопросу установки УЗО в двухпроводных сетях без заземления. В «чистых» схемах  заземления TN-C ставить УЗО не нужно. В схемах TN-C-S, использование УЗО вполне оправдано. К слову, по нашим нормативам, считается, что УЗО с токами отсечки не более 30мА, защищают не только от косвенного, но и дополнительно защищает от прямого прикосновения. А значит  УЗО с током отсечки ≤ 0,03А, даже в двухпроводных сетях не помешает. Западные нормативы пошли дальше. Они считают, что использование УЗО мгновенного срабатывания позволяют не использовать автоматы защиты. Правда, это относится только к сетям со сделанным заземлением (схема TN-S).

©Ehto.ru

Другие статьи радела «УЗО»


Похожие статьи:

ehto.ru

Применение УЗО



ГЛАВГОСЭНЕРГОНАДЗОР



ПИСЬМО ОТ 29 АПРЕЛЯ 1997 ГОДА № 42-6-9-ЭТ



О ВВЕДЕНИИ В ДЕЙСТВИЕ

«ВРЕМЕННЫХ УКАЗАНИЙ ПО ПРИМЕНЕНИЮ УЗО В ЭЛЕКТРОУСТАНОВКАХ ЖИЛЫХ ЗДАНИЙ»





Главгосэнергонадзор России направляет «Временные указания по применению устройств защитного отключения в электроустановках жилых зданий» («Временные указания…»), согласованные с Госстандартом России и утвержденные Главгосэнергонадзором России 17.04.97 со сроком введения — 1 июля 1997 года.



Прошу изучить данный нормативный документ и руководствоваться им в своей практической деятельности по применению УЗО в жилом секторе.



Начальникам ТУ Госэнергонадзора довести содержание «Временных указаний…» до сведения проводных, монтажных и пусконаладочных организаций, расположенных на их территории.





Заместитель начальника Главгосэнергонадзора России





ПРИЛОЖЕНИЕ

к И.П. Главгосэнергонадзора России

от 29.04.97 № 42-6/9 — ЭТ





ВРЕМЕННЫЕ УКАЗАНИЯ

ПО ПРИМЕНЕНИЮ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

В ЭЛЕКТРОУСТАНОВКАХ ЖИЛЫХ ЗДАНИЙ





Защита жизни и здоровья людей, их имущества представляет собой задачу первостепенной важности, предопределяющую требования к электроустановкам зданий.

Безопасность при эксплуатации электроустановок и приборов достигается применением комплекса защитных мероприятий, зафиксированных в стандартах РФ на электроустановки зданий.

Одним из способов повышения электробезопасности является применение устройств защитного отключения управляемых дифференциальным током (УЗО-Д)*.

___________________

* УЗО-Д — коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определенных условиях эксплуатации должны вызвать размыкание контактов .



УЗО-Д нашли широкое применение в первую очередь в странах — членах МЭК. Так в европейских странах в эксплуатации находится около шестисот миллионов УЗО, установленных в жилых и общественных зданиях. Многолетний опыт эксплуатации УЗО доказал их высокую эффективность как средства защиты от токов повреждений.

Наибольший эффект от применения УЗО достигается при его использовании в комплексе с другими защитными мерами, однако в ряде случаев (например, недействующих объектов), когда проведение всего комплекса мероприятий по обеспечению электробезопасности растягивается на длительный период, установка УЗО значительно повышает уровень электробезопасности.









ВВЕДЕНИЕ



Настоящие указания распространяются на применение устройств защитного отключения (далее по тексту — УЗО), управляемых дифференциальным током, в жилых зданиях, для общественных зданий данные указания используются применительно.

Целью разработки настоящих указаний является упорядочение вопросов применения УЗО в строящихся и реконструируемых жилых зданиях.

Указания соответствуют следующим действующим нормативным документам:

— ГОСТу Р 50571.3-94 (МЭК 364-4-41-92) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током»;

— ГОСТу Р 50571.8-94 (МЭК 364-4-47-81) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током»;

— ГОСТу Р 50807-94 (МЭК 755-83) «Устройства защитные, управляемые дифференциальным током. Общие требования и методы испытаний»;

— ГОСТу Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».

А также учитывают опыт применения как отечественных, так и импортных указанных устройств.

Указания разработаны ОАО ВНИПИ Тяжпромэлектропроект по заданию и при участии Ассоциации «Росэлектромонтаж».

Указания действуют до выхода новой редакции главы 7.1 ПУЭ и документа взамен ВСН 59-88.



1. ОБЩАЯ ЧАСТЬ



1.1. Устройства защитного отключения (УЗО), реагирующие на дифференциальный ток, обладают комплексом защитных функций и в этом смысле не имеют аналогов.

1.2. УЗО обеспечивают высокую степень защиты людей от поражения электрическим током при прямом и косвенном прикосновении, а также УЗО обеспечивают снижение пожарной опасности электроустановок. Следует отметить, что в случае преднамеренного прикосновения к токоведущим частям применение УЗО является единственно возможным способом обеспечения защиты, как и в случае отказа основных видов защиты.

1.3. Устройства защитного отключения, реагирующие на дифференциальный ток 300 мА и ниже, должны отвечать требованиям норм пожарной безопасности (НПБ), утверждаемых ГУГПС МВД России в установленном порядке.

1.4. Для защиты от поражения электрическим током УЗО, как правило, должно применяться в отдельных групповых линиях. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

1.5. Суммарная величина тока утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должна превосходить 1/3 номинального тока УЗО. При отсутствии данных о токах утечки электроприемников ее следует принимать из расчета 0,3 мА на 1А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 метр длины разного проводника.

1.6. При выборе уставки УЗО необходимо учитывать, что в соответствии с ГОСТам Р 50807-94 (МЭК 755-83) «Устройства защитные, управляемые дифференциальным током. Общие требования и методы испытаний» значение отключающего дифференциального тока находится в зоне от 0,5 — 1 номинального тока уставки.

1.7. Рекомендуется использовать УЗО, при срабатывании которых происходит отключение всех рабочих проводников, в том числе и нулевого, при этом наличие защиты от сверхтока в нулевом полюсе не требуется.

1.8. Применяемые типы УЗО функционально должны предусматривать возможность проверки их работоспособности, проверка УЗО (тестирование) для жилых объектов должна проводиться не реже одного раза в три месяца, о чем должна быть запись в инструкции по эксплуатации завода — изготовителя.

1.9. Необходимость применения УЗО определяется проектной организацией, исходя из обеспечения безопасности в соответствии с требованиями заказчика и утвержденными в установленном порядке стандартами и нормативными документами.

Применение УЗО должно быть обязательным для групповых линий, питающих штепсельные соединители наружной установки в соответствии с ГОСТом Р 50571.8-94 (МЭК 364-4-47-81) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Общие требования по применению мер защиты от поражения электрическим током» или для защиты штепсельных розеток ванных и душевых помещений, если они не подсоединяются к индивидуальному разделяющему трансформатору в соответствии с ГОСТом Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».

1.10. Использование УЗО для объектов действующего жилого фонда с двухпроводными сетями, где электроприемники не имеют защитного заземления, является эффективным средством для повышения электробезопасности и пожарной безопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при непосредственном прикосновении к корпусу (соединении с «землей»). В соответствии с п. 1.7.42 ПУЭ установка УЗО может быть рекомендована как временная мера повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводок и приведения оборудования в исправное состояние. Пример реализации приведен на рис. 3.



2. ЗАЩИТА ОТ КОСВЕННОГО ПРИКОСНОВЕНИЯ



2.1. Устройства защитного отключения, управляемые дифференциальным током, наряду с устройствами защиты от сверхтока относятся к основным видам защиты от косвенного прикосновения, обеспечивающим автоматическое отключение питания.

2.2. Защита от сверхтока обеспечивает защиту от косвенного прикосновения путем отключения поврежденного участка цепи при глухом замыкании на корпус. При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника УЗО являются, по сути дела, единственным средством защиты.

2.3. Применение защиты от сверхтока является обязательным для объектов жилого фонда, а применение УЗО — рекомендуемым. УЗО ни в коем случае не может являться единственным видом защиты от косвенного прикосновения.



3. ЗАЩИТА ОТ ПРЯМОГО ПРИКОСНОВЕНИЯ



3.1. Основными видами защиты от прямого прикосновения являются изоляции токоведущих частей и мероприятия по предотвращению доступа к ним. Установка УЗО с номинальным током срабатывания до 30 мА считается дополнительной мерой защиты от прямого прикосновения в случае недостаточности или отказа основных видов защиты. То есть применение УЗО не может являться заменой основных видов защиты, а может их дополнять и обеспечивать более высокий уровень защиты при неисправностях основных видов защиты.

3.2. Применение УЗО в электроустановках зданий является единственным способом обеспечения защиты при непосредственном прикосновении к токоведущим частям.



4. ОБЩИЕ ТРЕБОВАНИЯ ПО ПРИМЕНЕНИЮ УЗО



4.1. При выборе конкретных типов УЗО необходимо руководствоваться следующим:

— устройства должны быть сертифицированы в России в установленном порядке;

— технические условия должны быть согласованы с Главгосэнергонадзором России и ГУГПС МВД России.

4.2. При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в три раза большую, чем УЗО, расположенное ближе к потребителю.

4.3. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.

4.4. УЗО должно сохранять работоспособность и характеристики при кратковременных (до пяти секунд) провалах напряжения до 50% от номинального. Режим возникает при коротких замыканиях на время срабатывания АВР.

4.5. Во всех случаях применения УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

4.6. По наличию расцепителей УЗО выпускаются как имеющими, так и не имеющими защиту от сверхтока. Преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

4.7. Использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту, недопустимо.

4.8. При использовании УЗО, не имеющих максимальных расцепителей, должна быть проведена расчетная проверка УЗО в режимах сверхтока с учетом защитных характеристик аппарата, обеспечивающего максимальную токовую защиту.

4.9. В жилых зданиях не допускается применять УЗО, автоматически отключающие потребителя от сети при исчезновении или недопустимом падении напряжения сети.

4.10. В жилых зданиях, как правило, должны применяться УЗО типа «А», реагирующие не только на переменные, но и на пульсирующие токи повреждений. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. Использование УЗО типа «АС», реагирующих только на переменные токи утечки, допускается в обоснованных случаях.

4.11. УЗО, как правило, следует устанавливать в групповых сетях, питающих штепсельные розетки, установка УЗО в линиях, питающих стационарно установленное оборудование и светильники, а также в общедомовых осветительных сетях, как правило, не требуется.

4.12. УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

4.13. Установка УЗО, действующих на отключение, запрещается для электроприемников, отключение которых может привести к опасным последствиям: созданию непосредственной угрозы для жизни людей, возникновению взрывов и т.п. Установка УЗО на линиях, питающих установки пожарной сигнализации, не допускается.

4.14. Вопрос об ограничениях на использование УЗО по способу действия решается по мере получения опыта эксплуатации жилых зданий и выхода нормативных документов.

4.15. Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с величиной тока срабатывания до 10 мА, если на них выделена отдельная линия; в остальных случаях (например, при использовании одной линии для сантехкабины, кухни и коридора) допускается использовать УЗО с номинальным током до 30 мА.

4.16. УЗО должно соответствовать требованиям подключения. Особое внимание следует обращать при использовании проводов и кабелей с алюминиевыми жилами (многие импортные УЗО допускают подключение только медных проводов).



5. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ УЗО ДЛЯ ОБЪЕКТОВ НОВОГО СТРОИТЕЛЬСТВА



5.1. В соответствии с действующими ПУЭ и решением Главгосэнергонадзора России, утвержденным Минтопэнерго России, в помещениях жилых зданий должны присоединяться к защитным проводникам металлические корпуса электроприемников, относящихся к приборам класса защиты 1, а розеточные сети выполняются соответственно трехпроводными. То есть в жилых зданиях регламентировано применение системы питания TN-C-S.

5.2. На рис. 1 представлена схема электроснабжения муниципальной квартиры с установкой УЗО применительно к системе TN-C-S. Зона действия УЗО должна охватывать возможно большее количество электроприемников и групповых линий с учетом ограничений, изложенных в пп. 1.4, 1.5 ,1.6 и 4.15 настоящих указаний.









Рис. 1. Пример схемы электроснабжения муниципальной квартиры с системой TN-C-S



На рис. 1а и 1б представлены схемы электроснабжения квартир повышенной комфортности с установкой УЗО применительно к системе TN-C-S. Объединение нескольких групповых линий следует выполнять с учетом допустимости их одновременного отключения. В предлагаемых схемах необходимо выполнение требований селективности УЗО согласно п. 4.2.







Рис. 1а. Пример схемы электроснабжения квартиры с системой TN-C-S повышенной комфортности


























Рис. 1б. Пример схемы электроснабжения квартиры с системой TN-C-S повышенной комфортности с 3-фазным вводом













6. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ УЗО ДЛЯ ОБЪЕКТОВ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА



6.1. К объектам современного индивидуального строительства (коттеджи, дачные и садовые дома и т.п.) должны предъявляться повышенные требования электробезопасности, что связано с их высокой энергонасыщенностью, разветвленностью электрических сетей и спецификой эксплуатации как самих объектов, так и электрооборудования, поскольку в большинстве случаев электрооборудование не закреплено за квалифицированными постоянно действующими службами эксплуатации.

6.2. Рекомендуемая схема электроснабжения индивидуального дома с установкой УЗО применительно к системе TN-C-S представлена на рис. 2.

6.3. При выборе схемы электроснабжения, распределительных щитков и собственно типов УЗО следует обратить особое внимание на необходимость установки ограничителей перенапряжений (ОПН) (грозовых разрядников) при воздушном вводе, а также на диапазон рабочих температур.









Рис. 2. Пример схемы электроснабжения коттеджа с системой ТN-С-S













6.4. Ограничители перенапряжений (грозовые разрядники) следует устанавливать до УЗО.

6.5. Для индивидуальных домов УЗО с номинальным током до 30 мА рекомендуется предусматривать для групповых линий, питающих штепсельные розетки внутри дома, включая подвалы, встроенные и пристроенные гаражи, а также в групповых сетях, питающих ванные комнаты, душевые и сауны. Для устанавливаемых снаружи штепсельных розеток установка УЗО с номинальным током до 30 мА обязательна (рис. 3).







Рис. 3. Пример электроснабжения квартиры при отсутствии РЕ проводника в розеточной сети для существующего жилого фонда с системой TN-C-S













7. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗО ДЛЯ ОБЪЕКТОВ ЖИЛИЩНОГО СТРОИТЕЛЬСТВА



Технические требования

Этажные и квартирные щитки



ввод

линии

Номинальное напряжение, В

220+10,-15%

Номинальный ток, А

(10), 16, 25, 32, 40, 63

Время срабатывания*, мс

до 100

Максимальный коммутируемый ток, кА

1,5; 3; 6; 10

1,5; 3

Номинальный отключающий дифференциальный ток, мА

30; 100;  300

10, 30

Испытательное напряжение изоляции, В

2000

Срок службы, лет

не менее 10

Коммутационная износостойкость, циклов

не менее 4000

_________________

* — для неселективных УЗО

http://cons-systems.ru/



cons-systems.ru

Для чего применяют УЗО

УЗО — Устройство Защитного Отключения — специализированный аппарат, используемый в бытовых и промышленных условиях (в зависимости от особенностей конкретной модели) для отключения тока при превышении нормального его значения.

Дополнительно применяется для предотвращения возможного удара током, а также пожара в помещениях вследствие проблем с изоляцией проводов.

Необходимо отметить, что часто потенциальные покупатели плутают данное устройство с автоматическим выключателем. Данные устройства являются принципиально разными, хотя по внешнему виду они очень похожи.

Для специалиста не состоит труда отличить это оборудование между собой. УЗО имеет свои отличия — по величине номинального тока, электрической схеме, названию на корпусе, аббревиатуре и так далее.

Особенности практической эксплуатации

УЗО применяется исключительно для отключения при возможном повреждении электропроводки и пожаре, вызванном вследствие проблем с изоляцией.

А вот автоматический выключатель способен не только контролировать текущее значение напряжения в сети, но еще и дополнительно защищать всю проводку от негативных последствий переизбытка тока.
Если рассматривать УЗО с точки зрения максимально простого языка, УЗО только проверяет сеть на предмет утечек, и возможного направления тока не туда, куда надо (в электроприборы).

Если система вдруг заметит, что изоляция повреждена, и напряжение течет в неправильном направлении, она среагирует моментально, выключив сеть.
Для достижения максимальной безопасности УЗО последовательно подключается с автоматом.

Примечательно, что при намеренном создании перегрузки УЗО не сможет сработать. А сама проводка повредится вместе с системой. Соединив ноль и фазу, намеренно получив очень сильное короткое замыкание, УЗО также не будет работать.

Таким образом, дифференциальный автомат, к которому подключено устройство защитного отключения, позволит уберечь от возможных проблем, связанных с перегрузок, утечек и так далее. Соответственно, все опасности будут быстро локализованы и предотвращены.

Выводы

Если вы желаете использовать УЗО, с его помощью можно получить мгновенное отключение в сети в случае возникновения утечки. Применяя последовательную соединительную цепь с дифференциальным автоматом, вы сможете избавиться не только от направления тока по неправильной схеме, но еще и сохранить целостность проводки.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Устанавливать ли устройство защитного отключения

Рано или поздно человек начинает задумываться о безопасности своего жилья, своей жизни. Чтобы защитить себя и свое жилье необходимо основательно отнестись к решению этого вопроса. Особого внимания в доме требует электрическая проводка, к выбору, которой стоит подойти с особой тщательностью.

Сейчас в каждом доме имеется целый арсенал различной бытовой электротехники. И чем больше ее количество, тем больше нагрузка на электрический кабель.

При отсутствии устройств защиты, это может привести к беде. Любой материал со временем приходит в негодность. Это касается и наружной проводки, и внутреннего провода, расположенного в корпусе электроприбора. Изолирующие свойства с течением времени теряются. Возникает утечка электроэнергии, а это является прямой угрозой для жизни человека.

Чтобы избежать неприятностей, достаточно прибегнуть к использованию защитных устройств. Одним из таковых считается УЗО — устройство защитного отключения.

Зачем нужно узо устанавливать в квартире

Из названия устройства становится ясно, что оно предназначено для защиты любого живого существа от поражающего действия электрическим током. А также предотвращает возможность возгорания электропроводки из-за ее перегрева, различных неисправностей.

Как отмечалось ранее, целостность внутренней электрической цепи прибора может нарушиться. Причин этому несколько:

  • • механическое воздействие;
  • • температурное повреждение;
  • • старение изоляции электропроводки.

Так вот, при отсутствии устройств защитного отключения, любая из этих причин может нанести непоправимый вред человеку. Можно потерять не только свое жилище, но и погибнуть, попав под напряжение. Электрический удар способен повлечь за собой фибрилляцию сердца.

Конечно, здесь большую роль играет и собственное сопротивление человека. Чем оно выше, тем больше шансов остаться в живых. Только скажите, надо ли рисковать своим здоровьем? Не проще ли просто установить необходимую защиту и наслаждаться жизнью? Вы все еще сомневаетесь для зачем нужно УЗО в квартире?

Рассмотрим на примере. Во время работы стиральной машины повредилась изоляция на фазном проводе, и он касается корпуса. Корпус электроприемника в итоге этого оказался под напряжением.

Человек, стоящий на влажном полу, прикоснулся к металлической части машинки. В результате по образовавшейся цепи, ток через человека уходит в землю. УЗО, «почувствовав», что не весь ток вернулся, тут же отключает напряжение, тем самым спасая жизнь человеку.

Несомненно, человек почувствует незначительное покалывание, однако, останется живым.

Как работает УЗО?

Основной его задачей является — защита человека от поврежденного прибора, корпус которого имеет опасный потенциал. На верхние клеммы УЗО подключается фаза и ноль от источника питания, на нижние клеммы фаза и ноль которые идут на нагрузку. Электрический ток в этом случае протекает от источника питания, проходит через УЗО на электроприбор, затем снова через УЗО возвращается в сеть.

Отсюда делаем вывод, что УЗО — это некий контролер, который контролирует силу тока на «входе» и «выходе». Если токи на входе и выходе УЗО не равны между собой значит где то есть утечка. На эту утечку устройство защитного отключения очень быстро реагирует и за время около 0.04 сек срабатывает и отключается.

Проще говоря, в нормально функционирующей электросети существенной разницы по величине между входящим и выходящим токами, которые проходят через УЗО быть не должно. Если количество уходящего и возвратившегося тока одинаково, то отключения не будет. Но если ток нашел другую дорогу, и часть его «утекла», УЗО обязательно отключится и прекратит подачу электропитания.

В то же время нужно помнить, что УЗО способно значительно улучшить безопасность электрических установок, но оно не в силах полностью устранить риск электрического поражения или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой тока. Например, такие как, короткое замыкание и перегрузка.

Зачем нужно УЗО на 100 мА или применение УЗО для защиты от пожаров

Для защиты человека от поражения током устанавливают УЗО с номинальным током утечки порядка 10 – 30 мА. А почему? Да все просто, потому что ток большего значения может стать для человека летальным.

Но фирмы производители выпускают устройства защитного отключения с номинальным током утечки в 100, 300 и да же 500 мА. Вы не задумывались о том, для чего нужно УЗО с таким номиналом.

Всем известно, что при силе тока 50 мА человек без помощи посторонних не сможет освободиться от электрического провода. А значение равное 80 мА приводит к мгновенной смерти. В чем выражается потребность установки устройств высоких номиналов? На самом деле для защиты от поражения током такие УЗО не применяются, их задача немного другая.

Необходимость применения УЗО с номиналом от 100 мА и выше связана с тем, что в практически каждой системе электропитания присутствуют «блуждающие» токи. Иными словами, происходит утечка естественных токов. В любом устройстве нет идеальной изоляции, всегда присутствует естественная утечка тока.

Даже в проводах, которые используются для монтажа электропроводки, есть естественная утечка и тем она больше чем длиннее проводка. Если установить УЗО с номиналом 30 мА на большой дом скажем 2-х, 3-х этажный, то оно от естественной утечки токов будет попросту ложно срабатывать.

Устройства защитного отключения, рассчитанные на ток утечки 300 мА, позволяют предотвратить возникновение пожара. Например, при продолжительной утечки тока, равного 200—500 мА выделяется такая тепловая энергия, которой вполне хватит, чтобы воспламенить близко находящиеся материалы и привести к пожару.

Поэтому основная задача данного типа защитного устройства состоит в противопожарной защите. Также УЗО с номиналом 100 мА – 500 мА обеспечивают резерв основных УЗО. Их установку производят на вводе в помещение.

Смысл работы заключается в следующем: сначала отключаются УЗО с низшим номиналом, но если по какой то причине оно не отключилось ( например из-за неисправности) и утеска продолжается, то через время срабатывает вводное.

Установив устройство защитного отключения — вы тем самым сбережете жизнь и здоровье своих близких!

Понравилась статья — сохрани на стену!

electricvdome.ru

УЗО (устройство защитного отключения) принцип действия, выбор

Последнее время с развитием технологий, направленных на безопасность, многие потребители электроэнергии стали всё чаще слышать о таком устройстве, как УЗО. Основное назначение УЗО это, конечно же, защита человека от поражения опасным электрическим током, а также всей электропроводки и электроприборов от пробоя на корпус. Оно расшифровывается как устройство защитного отключения. Раньше, не так давно, этот вид защиты был не востребован, и все квартиры и дома могли отключаться только автоматическими выключателями при коротком замыкании или же превышении нагрузки на различные периоды времени. То есть УЗО без заземления является электромеханическим эффективным устройством, которое отключает конкретную цепь от энергоснабжения при даже небольших утечках тока или прикасании человека к опасному напряжению.

Данное устройство очень знакомо шахтерам, только там оно называется система УАКИ (устройство автоматического контроля изоляции) и за его срабатыванием, а также поверкой очень тщательно ведётся контроль, так как в шахте не используется глухо заземлённая нейтраль, а только изолированная. То есть основное назначение — это защита человека от опасного воздействия электроэнергии. УЗО что это такое в электрике, после изучения этой статьи поймёт каждый даже незнакомый с электрическими приборами человек.

Принцип действия УЗО

Для того чтобы понять, как работает УЗО, нужно разобраться в его конструктивных особенностях и принципе работы. При включении какого-либо прибора в его цепи будет протекать ток. УЗО выполнено таким образом, что оно постоянно ведёт контроль над токами входящими и исходящими из цепи. Когда эти параметры будут отличаться, произойдёт мгновенное отключение. Чаще всего разность токов, при которых происходит отключение равно около 30 мА. Таким образом, даже если человек сам прикоснётся к токопроводящему элементу или же произойдёт прикосновение к электропроводке, или электрическому прибору в момент пробоя изоляции, вред организму будет минимален. Так как время срабатывания этого защитного устройства очень и мало.

Ключевым элементом служит дифференциальный трансформатор, который изготовлен по типу тороидального трансформатора с обмотками. Дело в том, что при нормальной работе цепи ток будет протекать одинаковый и в фазном, и в нулевом проводнике. При этом в обмотках дифференциального трансформатора будут создаваться магнитные потоки, и они будут равны по величине, однако, абсолютно противоположны по направлению. То есть результирующих их магнитный поток будет компенсировать друг друга и равен нулю.

Ф∑ = ФL — ФN = 0.

Соответственно ЭДС в контрольной обмотке трансформатора наводится не будет, а значит и тока тоже на его выходе нет. Это состояние спящего режима устройства или работа его в режиме ожидания и контроля.

Если произойдёт пробой изоляции в электроприборе или же просто в проводке, и человек оказался под воздействием фазного напряжения, то через устройство защиты и его обмотки трансформатора будет протекать дополнительный ток утечки. При этом потеряется равенство в фазном и нулевом проводнике, что и приведёт к появлению ЭДС в результирующей обмотке, за счёт которого, втянется подвижная часть электромагнитного реле, а именно этот механизм и отключит силовые контакты электроснабжения сети. Для высокой чувствительности применяются реле с низким порогом срабатывания, поэтому оно  может срабатывать даже при низком значении тока утечки, порядка 10 мА.

Таким образом, человек (потребитель) устанавливающий этот защитный быстросрабатывающий механизм, должен понимать, что данная защита не защитит ни от перегрузок, ни от короткого замыкания, это работа только автоматического выключателя.

Основное преимущество этого защитного механизма — это то, что УЗО без заземления устанавливать, тоже возможно. Ведь во многих квартирах и домах нет заземляющего контура. При этом полы чаще всего сделаны из токопроводящего материала, поэтому импульс через человека всё равно пройдёт, если он, конечно, не будет защищён диэлектрическими ботами и перчатками.

Как выбрать УЗО

Как и любое электрическое устройство УЗО следует выбирать не только по фирме изготовителю, но и согласно техническим характеристикам, которые дадут возможность работать ему в нормальном рабочем режиме. При этом потребитель получит надёжную и быстрореагирующую защиту.

Вот основные критерии и технические характеристики, на которые стоит обратить внимание при выборе УЗО:

  1. Напряжение, при котором работает устройство может быть 220 или же 380 В, в зависимости от того однофазное оно или трёхфазное;
  2. Номинальный ток силовых контактов. Чаще всего это 16,20,25, 32, 40, 63, 80, 100 А.
  3. Ток срабатывания или ток утечки, когда как его называют. Эта величина колеблется от 10 до 500 мА;
  4. По типу тока, на который реагирует устройство.

Вот основные варианты применяемых в быту и на производстве защитных устройств. И так типы УЗО:

  • АС — переменный ток;
  • А — переменный или же постоянный импульсный (пульсирующий) ток;
  • В — может реагировать как на постоянный ток, так и на переменный;
  • S — имеет в своём арсенале ещё и выдержку времени, чтобы обеспечить селективность.
  • G — аналогично S, но выдержка времени очень маленькой величины.

Выбор УЗО нужно выполнять очень внимательно, можно даже посоветоваться с продавцом консультантом, при этом нужно чётко сформулировать вопрос.

Как выбрать УЗО для квартиры

Выбор и типы УЗО для квартиры и дома не отличается между собой. Главное, нужно учесть все критерии вышеописанного выбора. Если устанавливается несколько защитных устройств, то необходимо учесть их селективность. Селективное УЗО это значит, что при повреждении какого-либо участка и установке вводного устройства защиты и УЗО на какую-то определённую комнату или аппарат (например, нагреватель воды), отключение произойдёт на ближайшем к УЗО участке и все остальные электроприборы и потребители будут с электроэнергией. Такой способ имеет свои положительные моменты. Главный из них — это при повреждении какого-либо участка на других будет присутствовать напряжение. Чаще всего на квартиры применяются УЗО 16А или 25А, от фирмы, которую называют электрики АББ (АВВ), величина тока утечки порядка 20–50 мА. В квартирах применяется чаще всего УЗО без заземления, так как все постройки советских времён имели только питание, в качестве которого служила фаза и ноль. Автоматы УЗО напоминают обычные автоматические выключатели, только некоторые из них ещё и оснащены кнопкой проверки работоспособности «ТЕСТ» или «Т». Очень часто применяются ВД1, то есть выключатели дифференциальные, выполняющие такие же функции, как и устройства защиты. Дифференциальный выключатель ВД1-63 тип А, без встроенной защиты от сверхтоков, реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. ВД1 неплохо зарекомендовал себя как надежное устройство, обеспечивающее безопасность. В любом случае УЗО в квартире очень выгодный и нужный элемент, сохранивший в какой-то роковой момент жизнь её обитателей.

Что такое селективное УЗО и как рассчитать его

Селективное УЗО выполнено по принципу выдержки времени. Эта особенность даёт возможность отключать повреждённый участок цепи быстрее чем произойдёт отключение входной питающей цепи.

Вот пример схемы, на которой изображено селективное УЗО.

1-вводной автомат; 2-устройство учёта потраченной электроэнергии, то есть счётчик; 3-трехфазное вводное устройство защиты; 4-нулевой провод; 5-автоматический выключатель для каждого потребителя, это может быть как отдельная квартира, так и комната; 6-УЗО для отдельного потребителя; 7-подключение отдельных потребителей;

В отдельных редких случаях могут не сработать защитные устройства, которые работают на отдельных потребителях или помещениях. Тогда селективное УЗО исполнит свою функцию и через доли секунды обесточит все группы полностью. Какое УЗО поставить в определённую цепь, то есть его номиналы, зависит в основном от нагрузки.

Почему и в каких случаях срабатывает УЗО

Существуют два основных случая почему срабатывает УЗО:

  1. В случае повреждения изоляции провода или токопроводящего материала в электроприборе. Например, если электрическая плита сделана из стали и имеет повреждение изоляции или же диэлектрического материала, то при прикосновении человека ток пройдёт через его тело, а значит часть возвращавшегося тока назад в защитное устройство, будет отличаться по величине и произойдёт отключение. Если заземлить корпус этой плиты то утечка сработает даже при незначительных пробоях изоляции, что даст возможность уберечься от опасного напряжения пробоя.
  2. При прикосновении человека, или же ребёнка к неизолированной части, а также к розетке, произойдет быстрое реагирование узла результирующего тока на его разницу и произойдет отключение, в некоторых случаях спасшее даже жизнь.

Бывают и частные случаи когда, допустим, происходит незначительное ухудшение сопротивления изоляции в проводах, проходящих в стене, а стена выполнена из токопроводящего материала и поэтому получится тот же эффект срабатывания.

Трехфазное УЗО и однофазное

Как известно, существует в бытовых условиях, так и промышленных два вида напряжения однофазное и трехфазное. Соответственно и УЗО делятся по количеству фаз электроснабжения потребителя. В трёхфазных системах защиты четыре клеммы входящих и выходящих. Три, из которых, подключаются на фазы, а одна на ноль. В однофазном УЗО используется две входящие клеммы для подключения и соответственно две на выходе прибора. Подключать их следует после силового входного автомата и счётчика, как показано на рисунке.

При подключении УЗО к трёхфазной цепи нужно учесть один нюанс. Если это потребитель с симметричными нагрузками на каждую фазу, например асинхронный двигатель, то нулевой провод можно и не заводить на защитный аппарат. Достаточно просто заземлить корпус двигателя, как это требуют нормативы и законные правила эксплуатации электрооборудования. То есть получается при однофазном питании система УЗО без заземления очень даже актуальна.

Если же при трехфазной цепи на каждую из фаз будет подключена своя индивидуальная нагрузка с разными мощностями, то тогда нулевой провод нужен как для питания каждого из этих однофазных приборов, так и для защиты от пробития изоляции. Например, к трехфазной сети 380 В будет подключен:

  1. пылесос (одна фаза и ноль), рассчитанный на 220 В;
  2. однофазный фен на другую фазу;
  3. освещение лампами 220 вольт на третью;

То здесь нулевой провод должен будет заведён непосредственно в устройство защиты.

Защитное же заземление — это уже само собой, так как его требуют правила, то есть все токопроводящие корпуса электрооборудования должны быть заземлены.

Вот такая маркировка, обозначение УЗО и его расшифровка применяется чаще всего.

Для того чтобы произвести работы по монтажу и подключению УЗО обязательно нужно отключить входной автомат, а также обеспечить защиту от включения путём вывешивания запрещающего плаката «Не включать работают люди» и закрывания электрощита, где он находится на замок. Сами работы нельзя назвать очень сложными со стороны электротехнических знаний, как показывает практика понять «что такое УЗО в электрике» и для «чего нужно УЗО и зачем» может каждый. Главное, поставить УЗО правильно и грамотно его подобрать. Тогда оно надёжно защитит весь персонал или членов семьи от опасного действия напряжения в случае прикосновения или пробоя.

amperof.ru

Устройство защитного отключения: назначение, маркировка

В этой статье поговорим про электротехническое устройство называемое полностью УЗО — устройство защитного отключения. Устройство защитного отключения (сокращенно  УЗО) более полное название: устройство защитного отключения, управляемое дифференциальным (остаточным) током  или механический коммутационный аппарат, который при достижении (превышении) дифференциальным(остаточным) током заданного значения  должен вызвать размыкание контактов.

Основная задача УЗО (Устройство Защитного Отключения)

Основное назначение УЗО это защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтоков (короткого замыкания). Такие устройства называются УЗО-Д со встроенной защитой от сверх токов(короткого замыкания), либо просто диффавтомат. Часто диффавтоматы снабжаются специальной индикацией, позволяющей определить, по какой причине произошло срабатывание (от сверхтока или от дифференциального тока).

Устройство защитного отключения: назначение

УЗО — устройство защитного отключения устанавливается в электросети квартиры или дома для выполнения следующих задач электробезопасности:

  1. Повышение уровня безопасности при эксплуатации людьми бытовых и аналогичных электроприборов;
  2. Предотвращение пожаров из-за возгорания изоляции токоведущих частей электроприборов от дифференциального (остаточного) тока на землю;
  3. Для диффавтоматов. Автоматическое отключение участка электрической сети (в том числе квартирной) при перегрузке (ТЗ-токовая защита) и токе короткого замыкания (МТЗ-максимальная токовая защита).

Примечание: В России применение УЗО стало обязательным с принятием 7-го издания Правил устройств электроустановок (ПУЭ).(седьмое издание подготовлено ОАО «ВНИИЭ». Утверждена приказом Министерства энергетики Российской Федерации от 08.07.02 № 204. Введено в действие с 01.01.03г. )

Как правило, одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

(О монтаже электрощита в квартире я рассказывал в другой статье блога: Установка электрощитка квартирного)

ПОДВЕДЕМ ПЕРВЫЙ КОРОТКИЙ ИТОГ

В продаже есть два типа УЗО — Устройство защитного отключения:

  1. Непосредственно УЗО.
  2. И  УЗО-Д(дифференциал)-это УЗО+автомат защиты от короткого замыкания, в «одной упаковке».

Важно!

  • Использование УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например короткое замыкание между фазным и нулевым проводниками. Поэтому УЗО необходимо применять вместе с Автоматами Защиты (предохранителями)
  • УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.
  • УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием!

Характеристики УЗО

Теперь разберемся с характеристиками УЗО обозначенных на корпусе устройства.

УЗО — устройство защитного отключения предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА(миллиампер).

Примечание: В США в соответствии с National Elektrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мA(миллиампер) (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс(микросекунд).В Европе эти значеня для УЗО ,как и у нас составляют 30-100 мА.

УЗО должны срабатывать за время не более 25-40 мс(миллисекунд), то есть до того, как электрический ток, проходящий через организм человека, вызовет фибриляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

В списке ниже приведены значения тока через тело человека и наиболее вероятные ощущения, которые можно при этом почувствовать.

Важно! не пытайтесь это прочувствовать это на себе!

  • Ток через тело человека -0,5mA:не ощущается,слабые ощущения при прикосновении языком,кончиками пальцев и через рану.
  • Ток через тело человека-3 mA:Ощущение близкое к муравьиному укусу.
  • Ток через тело человека-15mA:Если вы взялись за проводник,то невозможно его отпустить.Неприятно,но безопасно.
  • Ток через тело человека- 40mA:Судороги тела,судороги диафрагмы.Опасность удушья в течении нескольких минут.
  • Ток через тело человека-80 mA:Вибрация желудочка сердца.Очень опасно, приводит к достаточно быстрой смерти.

Отсюда второй короткий итог характеристик УЗО

Для защиты человека в бытовых электросетях(однофазный ток  напряжением 220 вольт)  УЗО должны иметь маркировку: ток отсечки не более 30мА,время срабатывания не более 40 мс(миллисекунд). Крупные фирмы производители (такие как АВВ,Legrand) выпускают УЗО для защиты человека, с токами отсечки 10 мА и 30 мА.

На групповые цепи обычно ставят УЗО с током 30 мА. Если поставить УЗО 10 мА, возможны ложные срабатывания (в квартире всегда есть фоновый, естественный ток утечки). 10 мА ставится обычно на одиночных потребителей (стиральную машинку, посудомойку). Если у вас есть душевая кабина, или стиральная машинка установлена в ванной (влажная среда) , применение УЗО с током отсечки 10 мА просто обязательно.

Следует повторить:

  • Для влажных и очень влажных помещений(сауны,бани,ванные,душевые) следует применять УЗО с токоми утечки 10 мА(миллиампер)
  • Для других помещений достаточно применения УЗО с током отсечки 30 мА(миллиампер)
  • В деревянных дамах при проведении электропроводки во избежании пожаров установка УЗО желательна, а лучше сказать просто необходима.

Примечание: В продаже существуют УЗО  с токами отсечки и 100 мА и 300 мА и более. Эти УЗО ( с отключающим дифференциальным током 100 мА, 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в частном доме или компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные  УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Классификация УЗО

Теперь отметим ещё ряд моментов. В соответствие с классификацией, УЗО — устройство защитного отключения подразделяют на следующие типы:

Tип AC- УЗО, размыкание которого гарантировано в случае, если разностный синусоидальный ток или внезапно возникает, или медленно увеличивается.

Тип А — УЗО, размыкание которого гарантировано в случае, если синусоидальный или пульсирующий разностный ток или внезапно возникает, или медленно увеличивается.

Третий итог статьи

УЗО типа «А» более дорогой и более универсален, но оба типа «А» и «АС»  превосходно подходят для использования в бытовых электросетях. Поэтому акцентироваться на этом не стоит.

В широкой  продаже в основном бывают УЗО тип АС (на фасаде устройства будет изображен только значек :

Необходимо обратить внимание, что каждое УЗО расчитано на использование в сетях определенной нагрузки,а именно определенный Ампераж, который указывается на фасаде УЗО. Так как УЗО в электросетях используются вместе с автоматами защиты(предохранителями), то еще раз обращаю внимание :ампераж УЗО должен быть выше, чем у автомата на линии.

Схема подключения УЗО

Теперь рассмотрим схему подключения УЗО — устройство защитного отключения,  классическим занулением (ТN-С). Классическое зануление  имеют  большинство домов в РФ, в квартирах этих домов не существует отдельной выделенной линии заземления, то есть, по всей квартире проходят два, а не три провода электропитания.

Примечание: В соответствии с ГОСТ 50571_3-94( Требования по обеспечению безопасности. Защита от поражения электрическим током):

  1. В системе ТN-С не должны применяться устройства защиты, реагирующие на дифференциальный ток УЗО-Д;
  2. Когда устройство защиты, реагирующее на дифференциальный ток УЗО-Д, применяют для автоматического отключения в системе ТN-S, PEN-проводник не должен использоваться на стороне нагрузки. Присоединение защитного проводника к PEN-проводнику(независимый проводник заземления) должно осуществляться на стороне источника питания т.е. до устройства защиты, реагирующему на дифференциальный ток( УЗО-Д). На схеме указаны точки подключения УЗО-Д.

Прежде чем осуществить подключение УЗО, я обращаю внимание на то, как работает схема УЗО. В основе принципа работы УЗО  лежит сравнение выпускаемого (ушедшего в квартиру) и впускаемого (вернувшегося из квартиры) тока. Если оказывается, что равновесие нарушено, и приходит меньше, чем уходит, то УЗО отключает электропитание. Если УЗО устанавливается для одной линии, то есть два варианта: поставить после УЗО автомат или же сам аппарат должен иметь встроенный ограничитель максимального тока. Подключение УЗО без автомата приведет к тому , что короткое замыкание или постоянный перегрев может вывести его из строя. Напоминаю: что ампераж УЗО должен быть выше, чем у автомата на линии.

Схема подключения УЗО

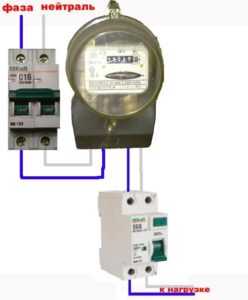

Простая схема подключения УЗО выглядит следующим образом

Примечание: На рисунке фазный провод подается на нижнюю клемму вводного автомата. Это не совсем корректно, лучше подавать питание на верхнюю клемму автомата. Хотя замечу, подключение питающих проводов сверху – это просто традиция. Именно ею, а не какой-то технической причиной обусловлена рекомендация подключения сверху. И, хотя с точки зрения техники безопасности, лучше бы подключать везде одинаково, жесткого запрета на подключение снизу – нет. Однако, крайне желательно, чтобы в пределах щита, а еще лучше – на всем объекте, питание подавалось одинаково: либо сверху (везде), либо снизу (везде). Другие схемы подключения можно найти в статье: Схемы электропроводки квартир, 69 схем и 15 проектов.

Ну вот пожалуй и все ,что я хотел рассказать об УЗО — Устройство Защитного Отключения, используемые в бытовых электросетях напряжением 220 вольт. Успехов,Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

похожие статьи:

www.otdelochnik24.ru
