Диаметр трубы вентиляционной – Высота и диаметр вентиляционной трубы: выполняем расчет

Содержание

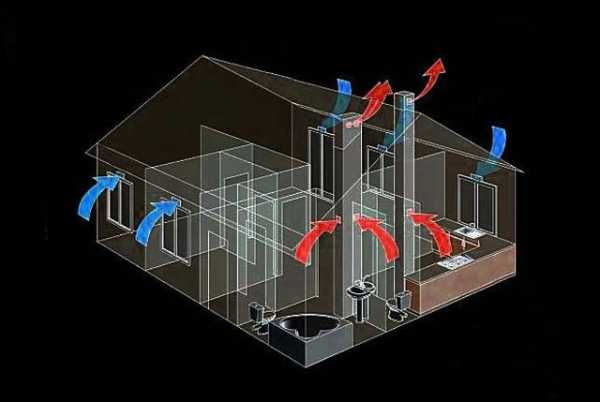

Какой диаметр трубы выбрать для вентиляции в частном доме

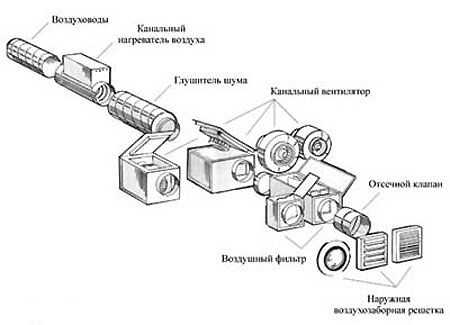

Монтаж системы вентиляции в жилом доме или гараже является основным условием создания комфортного микроклимата. Лучший способ стабилизации влажности в помещении – циркуляция воздуха. Для организации приточной вентиляции необходимо правильно рассчитать диаметр труб.

Прежде чем приступить к выбору материала вентиляционных труб и их диаметра, следует выяснить критерии выбора. Лучше всего ориентироваться на нормативные документы. Согласно им основным показателем правильно спроектированной и уставленной системы вентиляции является показатель кратности воздухообмена. Помимо него для жилых зданий следует учитывать санитарные нормы.

Согласно этому параметру расчетный показатель притока воздуха в помещение зависит от его целевого назначения.

  • Жилое здание. Оптимальный объем притока воздуха составляет 3 м³/час на 1 м² независимо от количества пребывающих в нем людей. По санитарным нормам на 1 одного постоянно проживающего требуется 60 м³/час, а для временно находящегося – 20.

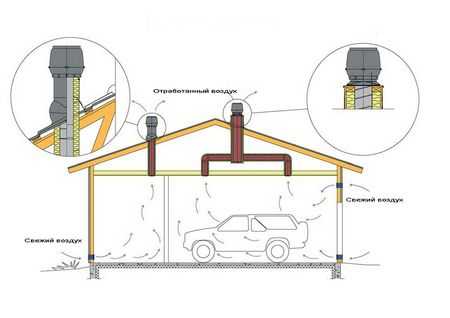

  • Подсобное помещение (гараж). Для средней площади гаража необходимо обеспечить приток воздуха 180 м³/час.

Для основы берется естественная вентиляция, без установки вспомогательных устройств. Существует система расчетов, которую из-за сложности трудно применить на практике для частного дома, квартиры или гаража. Проще воспользоваться простыми соотношениями площади помещения к сечению вентиляционного отверстия:

  • Жилое здание — на 1 м² площади необходимо 5,4 см² сечения вентиляционной трубы.
  • Гараж – на 1 м² 17,6 см² сечения.

Т.е. для комнаты, площадью 30 м² выбирается труба с сечением 162 см², или диаметром 14 см. Такая же методика применима для расчета вентиляции в гараже. Необходимо помнить, что для полноценного воздухообмена устанавливают 2 трубы – в нижней части помещения монтируют входную для притока воздуха, а в верхней выходной патрубок.

Это лишь один из немногих показателей, который необходимо учитывать при расчете системы вентиляции. Кроме него принимают во внимание длину воздуховодов, возможность принудительного притока воздушных масс и т.д. Поэтому полноценный расчет системы возможен только профессионалами.

dearhouse.ru

диаметры труб, площадь системы и её элементов

Содержание статьи:

вентиляция необходима любому зданию

Хотя для расчетов вентиляции существует множество программ, многие параметры все еще определяются по старинке, с помощью формул. Расчет нагрузки на вентиляцию, площади, мощности и параметров отдельных элементов производят после составления схемы и распределения оборудования.

Это сложная задача, которая под силу лишь профессионалам. Но если необходимо подсчитать площадь некоторых элементов вентиляции или сечение воздуховодов для небольшого коттеджа, реально справиться самостоятельно.

Расчет воздухообмена

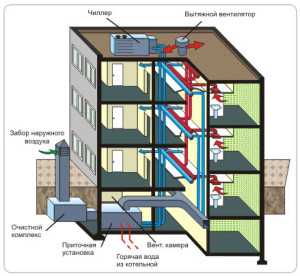

движение потоков воздуха при разных схемах вентиляции

Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:

R=n * R1,

здесь R1 – потребность в воздухе одного сотрудника, в куб.м\час, n – количество постоянных сотрудников в помещении.

Если объем помещения на одного сотрудника составляет больше 40 кубометров и работает естественная вентиляция, не нужно рассчитывать воздухообмен.

Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:

  • для административных зданий (вытяжка) – 1,5;
  • холлы (подача) – 2;
  • конференц-залы до 100 человек вместимостью (по подаче и вытяжке) – 3;
  • комнаты отдыха: приток 5, вытяжка 4.

Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.

Воздухообмен по вредностям (парам и газам) определяют по формуле:

Q=K\(k2-k1),

здесь К – количество пара или газа, появляющееся в здании, в мг\ч, k2 – содержание пара или газа в оттоке, обычно величина равна ПДК, k1 – содержание газа или пара в приточке.

Разрешается концентрация вредностей в приточке до 1\3 от ПДК.

Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:

Q=Gизб\c(tyxtn),

здесь Gизб – избыточное тепло, вытягиваемое наружу, измеряется в Вт, с – удельная теплоемкость по массе, с=1 кДж, tyx – температура удаляемого из помещения воздуха, tn – температура приточки.

Расчет тепловой нагрузки

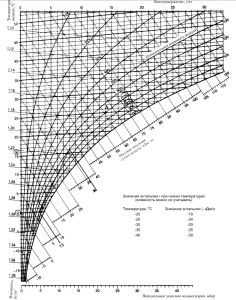

диаграмма тепловой нагрузки от общеобменной вентиляции

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Qв= Vн * k * p * Cр(tвн – tнро),

в формуле расчета тепловой нагрузки на вентиляцию

– внешний объем строения в кубометрах, k – кратность воздухообмена, tвн – температура в здании средняя, в градусах Цельсия, tнро – температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р – плотность воздуха, в кг\кубометр, Ср – теплоемкость воздуха, в кДж\кубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной , постоянной величиной.

Если при расчете тепловой нагрузки на вентиляцию невозможно уменьшить кратность воздухообмена, расход тепла рассчитывают по температуре отопления.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q=[Qo – (Qb + Qs) * n * E] * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo

– общие теплопотери строения за сезон отопления, Qb – поступления тепла бытовые, Qs – поступления тепла снаружи (солнце), n – коэффициент тепловой инерции стен и перекрытий, E – понижающий коэффициент. Для индивидуальных отопительных систем 0,15, для центральных 0,1b – коэффициент теплопотерь:

  • 1,11 – для башенных строений;
  • 1,13 – для строений многосекционных и многоподъездных;
  • 1,07 – для строений с теплыми чердаками и подвалами.

Расчет диаметра воздуховодов

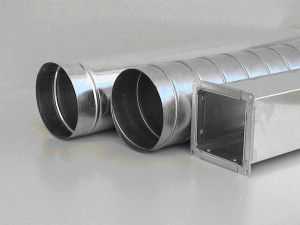

воздуховоды различного диаметра и формы сечения

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

  • Объем воздуха (приточного или вытяжного),
    который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
  • Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 – 8 м\сек, она меняется в зависимости от участка;
  • Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.
Вид участкаСкорость потока, м\с
Магистральные трубопроводы
От 6 до 8
Боковые отводкиОт 4 до 5
Распределительные трубопроводыОт 1,5 до 2
Верхние приточкиОт 1 до 3
ВытяжкиОт 1,5 до 3

Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S=R\3600v,

здесь v – скорость движения воздушного потока, в м\с, R – расход воздуха, кубометры\ч.

Число 3600 – временной коэффициент.

Зная площадь сечения, можно рассчитать диаметр круглого воздуховода вентиляции:

здесь: D

– диаметр вентиляционной трубы, м.

Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Диаметр, ммДлина, м
11,522,5
1000,30,50,60,8
1250,40,6
0,8
1
1600,50,811,3
2000,60,91,31,6
2500,81,21,62
2800,91,31,82,2
31511,522,5

Таблица 2. Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Диаметр, ммУгол, град
1530456090
1000,040,050,060,060,08
1250,050,060,080,090,12
1600,070,090,110,130,18
2000,10,130,160,190,26
2500,130,180,230,280,39
2800,150,220,280,350,47
3150,180,260,340,420,59

Таблица 3. Расчет площади отводов и полуотводов круглого сечения.

Расчет диффузоров и решеток

диффузор в промышленной вентиляции

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N=R\(2820 * v * D * D),

здесь R – пропускная способность, в куб.м\час, v – скорость воздуха, м\с, D – диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N=R\(3600 * v * S),

здесь R – расход воздуха в куб.м\час, v – скорость воздуха в системе, м\с, S – площадь сечения одной решетки, кв.м.

Расчет канального нагревателя

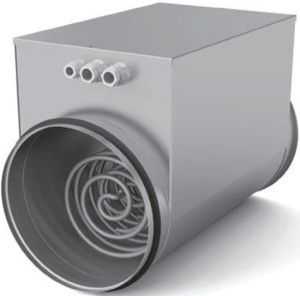

электрический канальный нагреватель

Расчет калорифера вентиляции электрического типа производится так:

P=v * 0,36 * ∆T

здесь v – объем пропускаемого через калорифер воздуха в куб.м.\час, ∆T – разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.

Этот показатель варьирует в пределах 10 – 20, точная цифра устанавливается клиентом.

Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:

Аф=R * p\3600 * Vp,

здесь R – объем расхода приточки, куб.м.\ч, p – плотность атмосферного воздуха, кг\куб.м, Vp – массовая скорость воздуха на участке.

Размер сечения необходим для определения габаритов нагревателя вентиляции. Если по расчету площадь сечения получается чересчур большой, необходимо рассмотреть вариант из каскада теплобменников с суммарной расчетной площадью.

Показатель массовой скорости определяется через фронтальную площадь теплообменников:

Vp=R * p\3600 * Aф.факт

Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:

Q=0,278 * W * c (Tп-Tу),

здесь W – расход теплого воздуха, кг\час, Тп – температура приточного воздуха, градусы Цельсия, Ту – температура уличного воздуха, градусы Цельсия, c – удельная теплоемкость воздуха, постоянная величина 1,005.

Так как в приточных системах вентиляторы размещаются перед теплообменником, расход теплого воздуха вычисляем так:

W=R * p

Рассчитывая калорифер вентиляции, следует определить поверхность нагрева:

Апн=1,2Q\k(Tс.т-Tс.в),

здесь k – коэффициент отдачи калорифером тепла, Tс.т – средняя температура теплоносителя, в градусах Цельсия, Tс.в – средняя температура приточки, 1,2 – коэффициент остывания.

Расчет вытесняющей вентиляции

схема движения потоков воздуха при вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

  • залы для посетителей в заведениях общепита;
  • конференц-залы;
  • любые залы с высокими потолками;
  • ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

  • потолки ниже 2м 30 см;
  • главная проблема помещения – повышенное выделение тепла;
  • необходимо понизить температуру в помещениях с низкими потолками;
  • в зале мощные завихрения воздуха;
  • температура вредностей ниже, температуры воздуха в помещении.

Вытесняющая вентиляция рассчитывается исходя из того, что тепловая нагрузка на помещение составляет 65 – 70 Вт\кв.м, при расходе до 50 л на кубометр воздуха в час. Когда тепловые нагрузки выше, а расход ниже, необходимо организовывать перемешивающую систему, комбинированную с охлаждением сверху.

Видеоролик расскажет о компактной вентиляционной установке, работающей по принципу вытеснения:

strojdvor.ru

диаметр вентиляционной трубы для кухонного воздуховода, пластиковый раструб

Содержание:

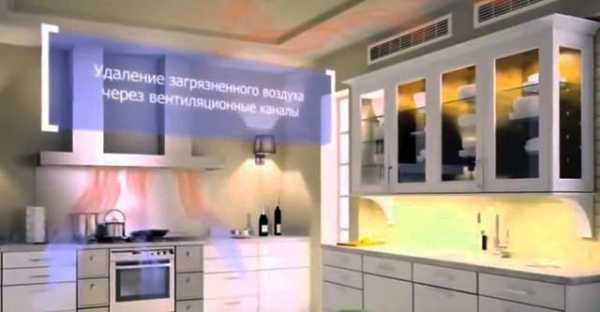

Предназначение вентиляции – обеспечение нормальной циркуляции воздуха в жилых помещениях с целью предотвращения распространения неприятных запахов, частиц пыли и жира, болезнетворных бактерий. Поэтому система вентиляции – неотъемлемая часть любого современного дома; в состав контура воздухообмена входит и кухонная вытяжка. Об особенностях вентиляционных труб для вытяжки, их разновидностях и правильном монтаже будет рассказано далее.


Несколько слов об обустройстве воздуховода

Отработанный воздух из помещений может выводиться с помощью каналов вентиляции (пролегающих в квартирах) или просто наружу, через существующие в стенах зданий отверстия для вентиляции.

Строительство частного дома можно заранее распланировать так, чтобы канал кухонной вытяжки находился непосредственно над местом, где в будущем встанет плита. Если же речь идёт об однотипных жилых помещениях многоквартирного дома, зачастую на удобное расположение вентиляционных ходов рассчитывать не приходится.


В таком случае наиболее логичным решением будет являться монтаж трубы для кухонной вытяжки. Это изделие будет соединять выпускное отверстие установленной над печью вытяжки с ходом канала вентиляции, делая возможным непрерывное и герметичное функционирование контура воздухообмена.

В целом, использование такой трубы позволяет разместить электропечь в любом месте относительно канала вентиляции, однако всё же рекомендуется по возможности устанавливать плиту как можно ближе, иначе потребуется проводить пластиковую трубу для кухонной вытяжки большей длины, что повлечёт необходимость использования дополнительного крепежа, изгибания изделия или установки поворотных фитингов (уголков). Всё это снижает эффективность сконструированного контура и ведёт к повышению показателей шума.

Разновидности вытяжных труб

Трубы воздуховода для вытяжки подразделяются на два типа:

  • изделия пластика с гладкой поверхностью;
  • гофрированная продукция (изготавливается из полужёсткого алюминия или пластмассы).

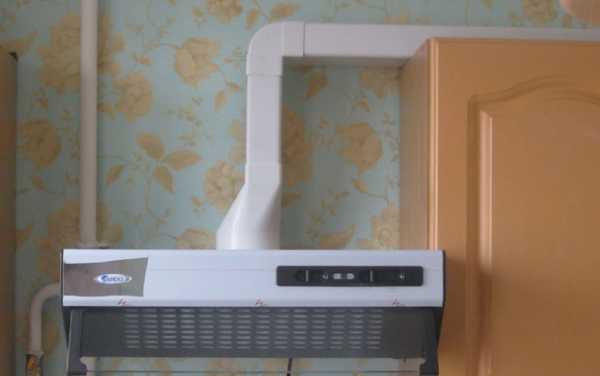

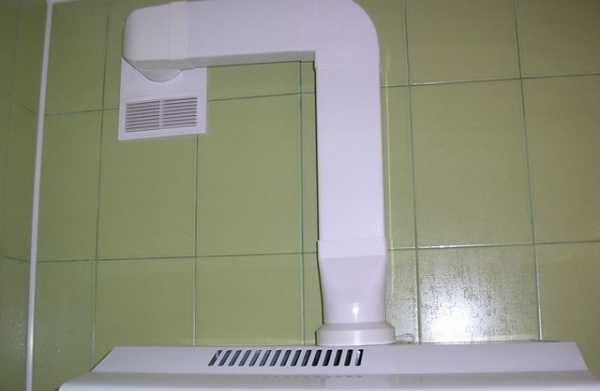

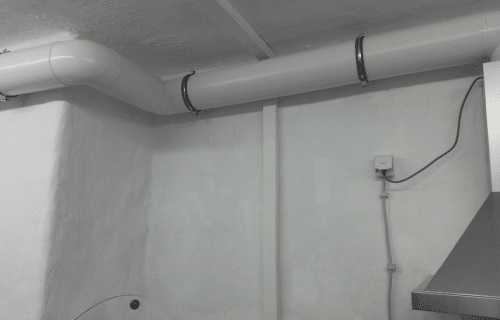

Характеристики пластиковых труб

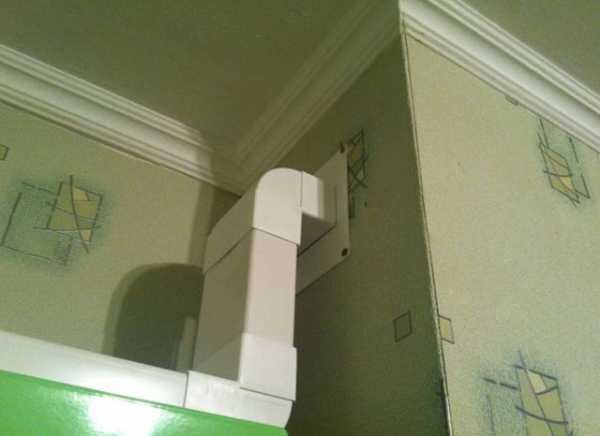

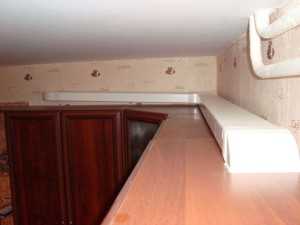

Такая продукция бывает двух видов сечений: круглого и прямоугольного. Принято считать, что трубы с прямоугольной геометрией не так бросаются в глаза, как аналогичная продукция круглого сечения.

В большинстве случаев те и другие изделия пропускают поверх кухонных шкафов – напольных или обычных, поскольку в этом случае трубы будут незаметны.


Для правильного монтажа на кухне пластиковой трубы для вытяжки потребуется дополнительно приобрести не менее трёх переходников, по форме напоминающих букву «Г»; кроме того, переходники с вытяжки и для вентиляции (учитывая наличие раструба для вытяжки). Монтаж всех частей трубопровода осуществляется с использованием герметика.

Плюсы полимерных труб для кухонной вытяжки:

  • обеспечивают наилучшее шумоподавление во время работы системы;
  • их внутренняя поверхность гладкая, не имеет щелей, на которых могут оседать жир, пыль и другие загрязнения.

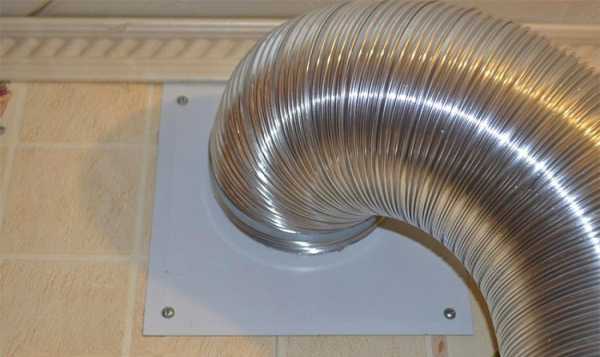

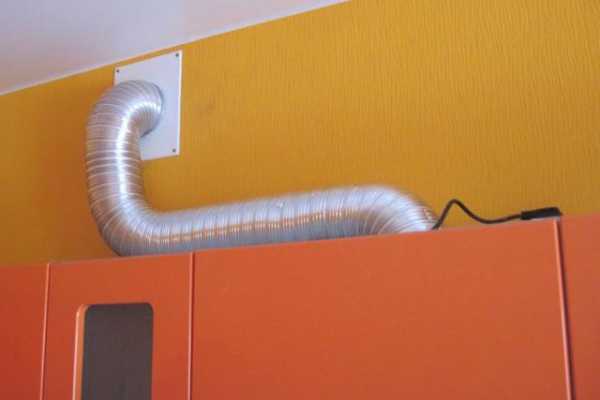

Характеристики гофрированных труб

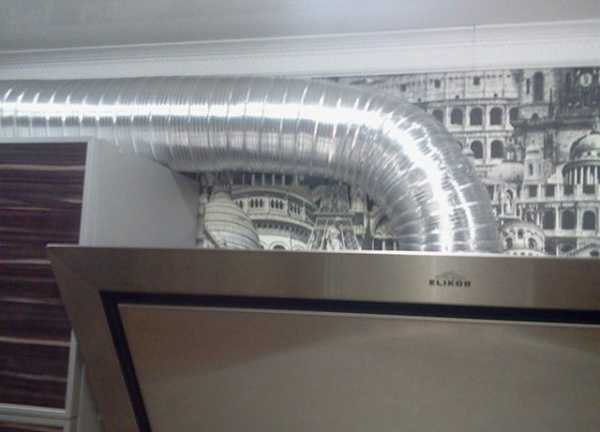

Как следует из названия, поверхность труб для вытяжки такого вида покрыта характерными складками.

При монтировании трубопровода гофрированную трубу необходимо как можно сильнее растянуть, чтобы в складках на внутренней поверхности будут оседать твёрдые частицы, находящиеся в поступающем воздухе. Кроме того, во время работы устройства при наличии внутри труб даже небольших перегородок показатель шума сильно повышается. Читайте также: «Как используется гофрированная труба для вентиляции, особенности производства и устройства».


Крепятся гофрированные трубы для вытяжки на кухне посредством специальных хомутов и решёток с фитингами.

Среди достоинств изделий такого типа можно отметить простоту обустройства вытяжного контура и возможность обойтись без дополнительной поворотной арматуры. Помимо прочего, гофрированные трубы обычно стоят немного дешевле полимерных (прочитайте также: «Использование гофрированной трубы для вытяжки – преимущества и недостатки»).

Подбор диаметра и типа изделий для обустройства вытяжки

Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: «Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб»).

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.

Следует помнить, что каждый последующий поворот внутреннего прохода трубопровода на 90° приводит к снижению эффективности воздухозабора на величину до 10%, а если угол поворота острый, то возникает вероятность неправильного движения смеси газов, приводящего к превышению допустимой нагрузки на мотор вытяжки.


Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.

Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.

Эти устройства классифицируются на:

  1. Плёнчатые.
  2. С пластиковым диском на оси.

Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.

Чтобы предотвратить сбой естественного движения воздуха в помещении, необходимо на выходе вентиляционного канала зафиксировать комбинированную решётку, которая сверху имеет патрубок, соответствующий диаметру трубы для вытяжки на кухне, а снизу – несколько отверстий для процесса естественной вентиляции.


Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.

Наилучшей формой трубы следует признать круглую, с гладкой внутренней поверхностью, как обладающую наименьшим аэродинамическим сопротивлением. Кроме того, выходные отверстия вентиляции и вытяжки тоже круглые, и использование труб прямоугольного профиля также повышает сопротивление системы, что приводит к перегрузке мотора.

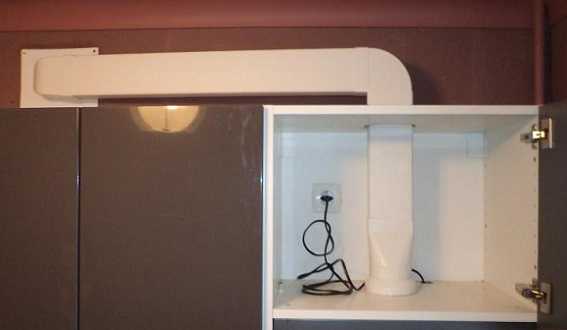

Скрытие вытяжных труб

Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:

  1. В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»).
  2. Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
  3. Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
  4. Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.

В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.

Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.

trubaspec.com

Технология расчета диаметра вентиляционных труб

Чистый воздух в помещении – залог здоровья. Чтобы исключить неприятные запахи, домовладельцами устанавливается вентиляция. Система актуальна как для жилых помещений, так и для производственных. Перед тем как вентиляционная труба будет смонтирована, её необходимо рассчитать. Основное внимание инженеры уделяют диаметру.

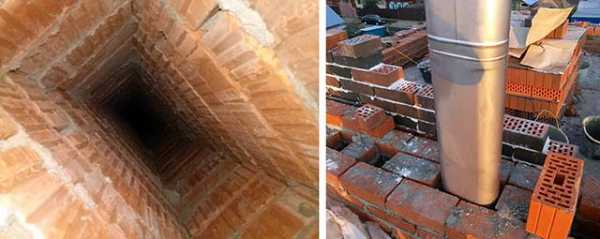

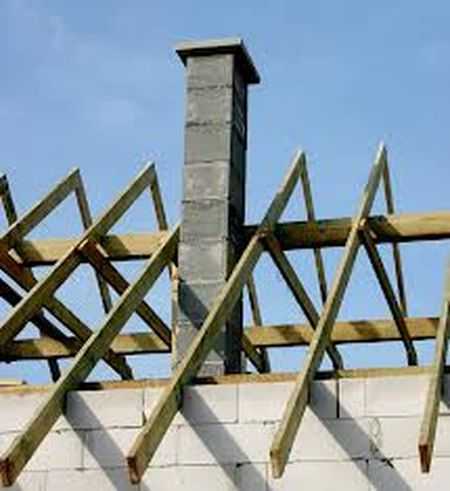

Вентиляционная труба

Начинаем проектировать

Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр. Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция.

Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах. Её положение вертикальное. В этом случае в каждую комнату поступает воздух.

Некоторые тонкости

Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.

Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.

Правила и нормы

При проектировании важно, какой диаметр труб выбран. Методики позволяют рассчитать его. Чтобы вентиляция была эффективной, учитывается ряд коэффициентов, с помощью которых оптимизируются результаты. На практике сечение канала не может быть меньше 15 см2. Если стены построены по технологии ТИСЭ, то в них устанавливается труба и большего сечения. Диаметр определяет объёмы подаваемого воздуха. Какой бы не была конструкция, а хотя бы небольшой участок воздуховода будет располагаться вне контура кровли. В результате увеличивается парусность, что также учитывается инженером. Ведь расчёт включает и параметры жёсткости.

Труба должна быть такой, чтобы она свободно выдерживала 10-бальный ветер. Это соответствует скорости воздуха, равной 25 м/с. Тогда каждый квадратный метр будет воспринимать нагрузку, равную 40 кг. Если материал будет непрочный, а стенки тонкие, то вентиляция будет повреждена. На этот параметр влияет также диаметр.

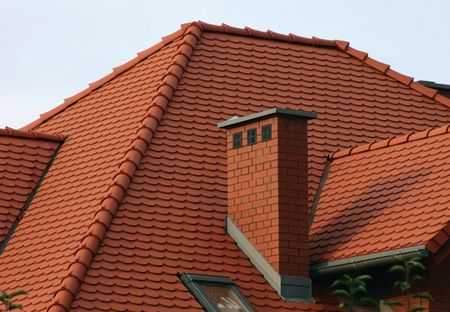

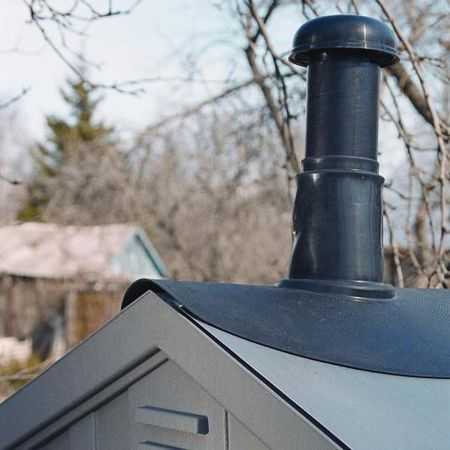

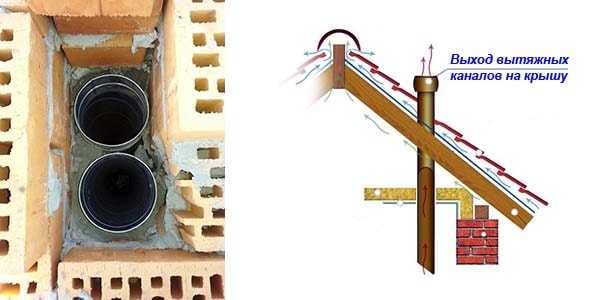

Расположение на крыше

Высота рассчитывается с учётом размеров конька. Труба должна быть такой, чтобы ветер не задувал внутрь, при этом движение потоков воздуха снизу должно создавать некоторое разряжение. Такая вентиляция будет эффективной. Если диаметр воздуховода большой, то необходимо его правильно расположить на скате. Надо соблюдать расстояния до конька, оптимизировать длину и пр.

Труба выбирается только с оглядкой на грамотные расчёты. Неправильно сконструированный воздуховод – пустая трата денег. От того, каким способом реализована система (посредством кирпичной кладки или с использованием ПВХ, с применением оцинкованных аналогов или прочих изделий), зависит расчет минимальной ветровой нагрузки.

От специалистов

Система вентиляции формируется с учётом ряда тонкостей. Неквалифицированный специалист непременно допустит ошибки при проектировании. Хочется сэкономить, но реализовать при этом эффективную вентиляцию помещений? Тогда стоит обратиться к мастерам. Они помогут выбрать оптимальный вариант реализации систем, помогут оптимизировать траты на материалы и проект.

trubygid.ru

Расчет вентиляции помещения и площади сечения труб естественной вытяжки

Задача организованного воздухообмена комнат жилого дома либо квартиры – вывести лишнюю влагу и отработанные газы, заместив свежим воздухом. Соответственно, для устройства вытяжки и притока нужно определить количество удаляемых воздушных масс – произвести расчет вентиляции отдельно по каждому помещению. Методики вычислений и нормы расхода воздуха принимаются исключительно по СНиП.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

  1. «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
  2. «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

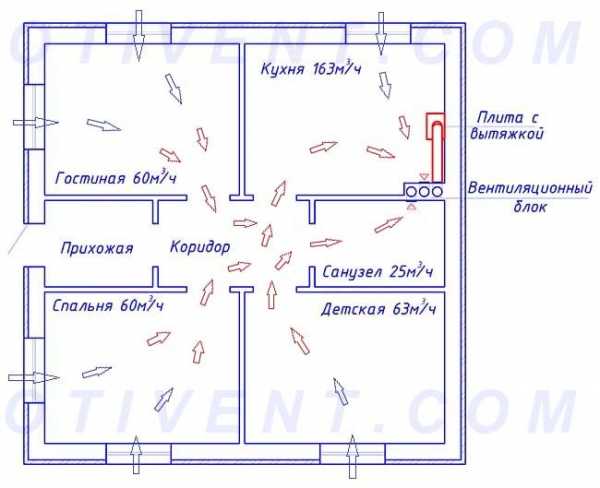

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

  • гостиная, детская, спальня – 1 раз в час;
  • кухня с электрической плитой – 60 м³/ч;
  • санузел, ванная, туалет – 25 м³/ч;
  • для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
  • котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
  • кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
  • сушильная либо постирочная – 90 м³/ч;
  • библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

  1. Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
  2. Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
  3. Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».



Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

  • L – искомый объем приточного и вытяжного воздуха, м³/ч;
  • S – квадратура помещения, где рассчитывается вентиляция, м²;
  • h – высота потолков, м;
  • n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Важный момент. Определение объема воздушной смеси, удаляемой из кухни с газовой плитой, зависит от устанавливаемого вентиляционного оборудования. Распространенная схема выглядит так: однократный обмен согласно нормативам обеспечивает система естественной вентиляции, а дополнительные 100 м³/ч выбрасывает бытовая кухонная вытяжка.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Онлайн-калькулятор в помощь

Программа считает требуемое количество воздуха по кратности, регламентируемой СНиП. Просто выберите разновидность помещения и введите его габариты.

Примечание. Для котельных с газовым теплогенератором калькулятор учитывает только трехкратный обмен. Количество приточного воздуха, идущего на сжигание топлива, нужно прибавлять к результату дополнительно.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

  • L – искомая величина притока (вытяжки), м³/ч;
  • m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
  • N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Важно. Заметьте, полученный результат больше значения, определенного по кратности (47.25 м³/ч). В дальнейшие расчеты следует включить цифру 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

  1. Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
  2. Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Пример расчета и обустройства вентиляции

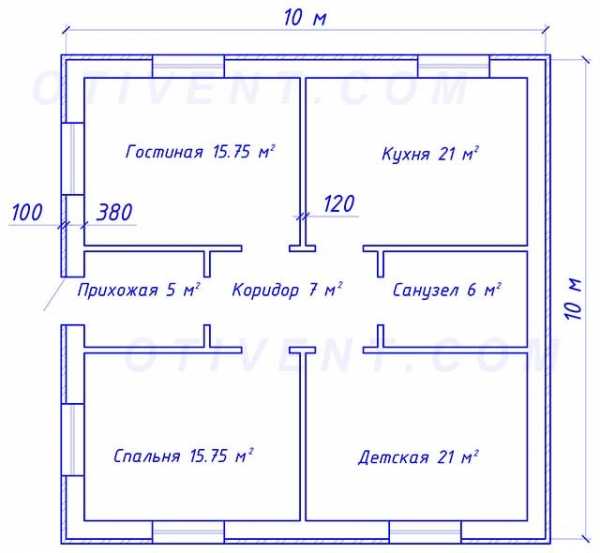

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

  1. Количество удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
  2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
  3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
  4. Санузел – 25 м³/ч.
  5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Примечание. Воздушный обмен в прихожей и коридоре не нормируется.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами. Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

  1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
  2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
  3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
  4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
  5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
  6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Обратите внимание: свежие потоки, изображенные на планировке, направляются из комнат с чистой воздушной средой в более загрязненные зоны, затем выбрасываются наружу через шахты.

Подробнее об организации природной вентиляции смотрите на видео:

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

  • F – площадь поперечного сечения вентканала, м²;
  • L – расход вытяжки через шахту, м³/ч;
  • ʋ — скорость движения потока, м/с.

Справка. Скорость воздуха в каналах естественной вентиляции лежит в пределах 0.5—1.5 м/с. В качестве расчетного значения принимаем средний показатель – 1 м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

  1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
  2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
  3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.378 м. кв.).
Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

  • p – гравитационное давление в канале, Па;
  • Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
  • ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

  • Δp – общие потери давления в шахте;
  • R – удельное сопротивление трению проходящего потока, Па/м;
  • Н – высота канала, м;
  • ∑ξ – сумма коэффициентов местных сопротивлений;
  • Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

  1. Находим величину динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
  2. Вычисляем сопротивление от трения R = 0.1 / 0.225 x6 = 0.27 Па/м.
  3. Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
  4. Окончательное вычисление: Δp = 0.27 Па/м х 4 м + 1.6 х 0.6 Па = 2.04 Па.

Примечание. Указанные в расчете значения коэффициентов и скорости воздуха 1 м/с можно применять независимо от диаметра шахт, который вы определили ранее.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Поскольку p = 2.75 Па больше потерь давления Δp = 2.04 Па, шахта высотой 4 метра будет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Как упростить задачу — советы

Вы могли убедиться, что расчеты и организация воздухообмена в здании – вопросы довольно сложные. Мы постарались разъяснить методику в максимально доступной форме, но вычисления все равно выглядят громоздкими для рядового пользователя. Дадим несколько рекомендаций по упрощенному решению задачи:

  1. Первые 3 этапа придется пройти в любом случае – выяснить объем выбрасываемого воздуха, разработать схему движения потоков и посчитать диаметры вытяжных воздуховодов.
  2. Скорость потока принимайте не более 1 м/с и по ней определяйте сечение каналов. Аэродинамику одолевать необязательно – просто выведите воздухопроводы на высоту не менее 4 метров над заборными решетками.
  3. Внутри здания старайтесь использовать пластиковые трубы – благодаря гладким стенкам они практически не сопротивляются движению газов.
  4. Вентканалы, проложенные по холодному чердаку, обязательно утеплите.
  5. Выходы шахт не перекрывайте вентиляторами, как это принято делать в туалетах квартир. Крыльчатка не даст нормально функционировать природной вытяжке.

Для притока установите в помещениях регулируемые стеновые клапаны, избавьтесь от всех щелей, откуда холодный воздух может бесконтрольно проникать в дом.

otivent.com

какой диаметр подходит для частного дома, кирпич или ПВХ

Трубы вентиляции относится к той части домашней инфраструктуры, которая определяет уровень комфорта проживания в жилище. Поскольку без хорошей вентиляции не может обойтись ни один дом. Ведь любое жилище «дышит» точно так же, как это делает обычный человек. И лишив дом качественной вентиляции, вы можете просто  уничтожить саму основу строения, задолго до окончания эксплуатационного периода жилища.

Поэтому качественная труба для вентиляции интересует и собственников новых строений, и владельцев старых домов. И в этой статье мы расскажем нашим читателям о вентиляционных трубах все, что мы знаем. Надеемся, что данная информация  поможет вам выбрать «правильные» вентиляционные трубы.

Проектирование вентиляционной системы

Суть процесса проектирования вентиляционной системы сводится к просчету объемов приточного и отводимого воздушного потока. После просчета объемов необходимо определится с типом вентиляционной системы, отдав предпочтение естественной или нагнетаемой конструкции.

При этом нужно учесть, что естественная вентиляция с низкой скоростью воздухообмена  устроит лишь жителей малогабаритных, одноэтажных домов.

Жильцам многоэтажек или владельцам крупных загородных домов придется высказаться в пользу более скоростной нагнетательной системы, способной прокачать сквозь трубопроводы действительно большой объем воздуха.

В финале необходимо решить, какой диаметр трубы использовать для вентиляции. Для этого нужно соизмерить планируемую скорость воздухообмена с пропускной способностью приточной или отводящей трубы. Каковы бы ни были габариты подводящей трубы – вентиляция в отводящей линии будет формироваться на базе более габаритных воздуховодов. Ведь подводящих труб может быть сразу несколько, а отводящая – всегда одна.

Габариты отводящей линии можно минимизировать за счет монтажа нагнетательной системы, которая спровоцирует ускоренное движение воздушного потока в вытяжном трубопроводе. Однако, в данном случае, придется предусмотреть  обязательный вывод труб вентиляции на крышу. Причина подобного позиционирования вытяжных каналов заключается в необходимости монтажа очень шумной вытяжки именно за пределами жилого помещения.

Требования к вентиляционным трубам

Суть конструктивных требований к вентиляционным трубам сводится к следующему перечню характеристик, обязательных для подобных коммуникаций:

  • Сечение канала вентиляции (диаметр трубы) должен быть не менее 15 сантиметров в диаметре (или 150 на 150 миллиметров по габаритам). Впрочем, именно такие размеры выдерживают традиционные материалы из оцинкованной стали.
  • Когда обустраивается приточно-вытяжная вентиляция – трубы на отводном участке воздуховода  должны обладать достаточно высокой кольцевой жесткостью. Ведь на возвышающийся над кровлей отрезок вентиляционной трубой будет «давить» весьма значительная ветровая нагрузка.
  • Вентиляционная труба должна быть не только прочной, но и тонкостенной. Ведь чем тоньше стенка воздуховода, тем больше (при прочих равных условиях) его пропускная способность.
  • Домашние воздуховоды не должны ржаветь. Ведь водяные пары, содержащиеся в домашней «атмосфере» осядут на внутренних стенках воздуховода. Кроме того, домашняя вентиляция не должна гореть или выделять при горении вредные вещества.
  • Вся система воздуховодов должна иметь минимально возможный вес. То есть,  отбор в категорию вентиляционных труб можно организовать с помощью сравнения масс погонного метра «кандидатов».

Необходимо заметить, что традиционные материалы, из которых строится вентиляция в частном доме – кирпич или труба из оцинкованной стали – обладают практически всеми вышеупомянутыми качествами.  Однако, масса кирпичного воздуховода лежит вне зоны критики. Металлический отводной канал сработает, как усилитель шума от нагнетательной системы. К тому же, металлический воздуховод буквально пропитывается статическим электричеством, притягивающим пыль.

Самым разумным вариантом для обустройства приточных и вытяжных каналов будет пластиковый воздуховод, единственным недостатком которого является горючесть полимерных материалов.

Виды вентиляционных труб

Большинство вентиляционных труб для домашних приточно-вытяжных систем изготавливаются из пластика или металла. Сортамент металлических вентиляционных труб состоит из жестяных изделий, покрытых слоем антикоррозийной защиты на основе солей цинка (оцинковки) и гофрированного алюминия.

Габариты жестяных труб могут быть любыми, ведь такое изделие можно изготовить из листовой жести даже своими силами. Габариты алюминиевых труб гофрированного типа соответствуют размерному ряду, помещенному между 80-миллиметровым и 310-милиметровым диаметром.

Основа сортамента полимерных воздуховодов это вентиляционные трубы ПВХ типа. Ведь из всего сортамента полимерных труб достаточной кольцевой жесткостью обладает только поливинилхлорид. И только этот материал способен вынести и продольную и поперечную нагрузку. Ну а в случае монтажа такого воздуховода поверх кровли его можно усилить металлическим оголовком. К тому же из всех полимерных труб самой большой пропускной способностью обладают трубы ПВХ – вентиляционные или канализационные. Кроме того, поливинилхлоридные трубы не ржавеют, не проводят шум и не притягивают пыль.

Сортамент ПВХ труб сформирован ГОСТ Р 52134-2003 и состоит из 20 типоразмеров с диаметром от 12 до 315 миллиметров. Причем в роли воздуховодов следует использовать лишь 7 единиц сортамента, диаметры которых колеблются между 160 и 315 миллиметрами.

Из этого же вида пластика получаются отменные приточные клапаны, монтируемые в стены жилища и качественные трубы профильного сечения, а равно и фитинги к ним.

vsetrybu.ru

Как правильно рассчитать диаметр трубы и соединить трубы вытяжки

Монтаж вытяжного устройства или вентиляционной трубы просто необходим в местах приготовления пищи. Вытяжка помогает избавиться от посторонних запахов, которые со временем могут въедаться в поверхность или материал. Также вытяжная система избавит от чрезмерного количества пара на кухне, что тоже неблагоприятно влияет на мебель или отделочные материалы.

Чтобы устройство или вентиляция функционировало исправно, следует точно рассчитать воздуховоды и произвести надежный монтаж трубопровода.

Что такое воздуховод и как подобрать его диаметр

Основным параметром, обеспечивающим качественную работу вытяжной системы, является диаметр воздуховода. Что же такое воздуховод? Это основная часть любой вентиляционной или вытяжной системы. Представляет собой трубопровод (нередко используют короба), с точно рассчитанным внутренним диаметром и определенной длины. На больших предприятиях воздуховод является целой сетью из труб, соединений и различных дополнительных элементов.



Диаметр вытяжной трубы — такой же важный параметр, как и материал, из которого она сделана. Основное правило: воздуховод не должен быть меньше вентиляционного выхода в помещении. Система будет функционировать исправно только при совпадении диаметров рукава и отверстия, через которое отработанный воздух покидает помещение.

Если диаметры не совпадают, то необходимо воспользоваться специальными переходниками. Без них соединения не будут достаточно герметичными, и часть запахов, гари или пара все же просочится на кухню.

К чему приведет неправильный выбор внутреннего диаметра рукава:

  • Повышается шум при работе устройства, какой также влияет на остальные технические характеристики.
  • Снижается КПД системы.
  • Увеличивается нагрузка на основные механизмы, постоянно участвующие в работе.

Следует знать, что размерный шаг вентиляционного трубопровода составляет 10 мм. Сейчас расчет прост: наиболее часто применяют рукава 180 и 200 мм. Они способны обеспечить быстрый выброс воздуха, при условии правильного монтажа системы.

Как правильно соединить трубы вытяжки

Герметичность является основным фактором вытяжной системы, который способствует ее правильной работе. При недостаточной плотности, соединение может пропускать запахи пищи, конденсат или гарь. Поэтому монтируя вытяжную систему, следует обращать внимание на стыки между отрезками трубопровода.

При использовании пластика, во время прокладки вытяжного трубопровода следует применять специальные переходники. Нередко при этом утепляемую поверхность двух элементов обрабатывают с помощью жаростойкого герметика. Пластик является достаточно продуктивным материалом: имеет длительный срок эксплуатации, его можно легко покрасить, обладает малым весом. Но монтаж пластиковых переходников может занять достаточно много времени, так как после каждой установки всю систему следует проверять на герметичность.

Монтируя вытяжную систему, также используют гофрированную трубу из алюминия. Положительных свойств у такого строительного материала достаточно много:

  • Доступная ценовая политика. Алюминиевый рукав имеет среднюю цену на рынке строительных материалов, поэтому его выбирают многие клиенты.
  • Даже сплав алюминия способен выдержать температуру до 250 градусов тепла, что не всегда дает как газовая печь, так и обыкновенная электрическая варочная поверхность.
  • Для монтажа не требуется специализированного инструмента – чтобы разрезать алюминиевый рукав достаточно обыкновенных ножниц.
  • Доступны различные сечения гофрированного рукава. Они бывают с очень мелким шагом, что позволяет клиенту выбрать для себя наиболее оптимальный вариант.

Для соединения гофрированного рукава из алюминия используют металлические хомуты, с внутренней стороны которых находится резиновый уплотнитель. По бокам расположены 2 болта – с их помощью можно как послаблять хомут, так и затягивать его. Основные преимущества таких хомутов — низкая цена и длительный эксплуатационный срок. Уплотнитель выполнен из специального материала, на который не влияют резкие перепады температуры.

Как быстро и экономно спрятать трубу от вытяжки

Вытяжная система относится к классу систем коммуникации, поэтому ее внешний вид часто не подходит к интерьеру кухни и его следует надежно замаскировать. Но даже в помещении с небольшой площадью и низкими потолками такой трубопровод можно замаскировать. Для этого существует несколько различных способов:

  • Декоративный короб из гипсокартона. Монтируется своими руками. Первым изготавливают каркас, в качестве строительного материала подходит обыкновенный металлический профиль. К профилю с помощью саморезов крепят заранее вырезанные куски гипсокартона – все лишнее необходимо убрать. Последний шаг на усмотрение хозяина: покраска, оштукатуривание, поклейка обоев.
  • Монтаж козырька. Данный декоративный элемент следует приобретать вместе с вытяжкой – козырьки идут в комплекте с кухонной мебелью и тщательно скрывают трубопровод.
  • Установка навесного шкафа. Более дешевый, но очень практичный вариант: на стену монтируется шкаф с вырезанными отверстиями, через которые пройдет часть вытяжной системы. Остается свободное место для необходимых на кухне вещей.

Важно! Использовать следует исключительно влагостойкий гипсокартон.

При недостатке средств подвесную трубу всегда можно просто покрасить в скрывающий лишнее цвет кухни. В некоторых помещениях встречаются интересные варианты: металлические короба вытяжной системы шлифуют и наносят слой хромовой краски. Стильный блеск придает вытяжке солидный и дорогой вид.

  • Установка вытяжки в подвесной потолок. Такой вариант позволяет скрыть коммуникационную систему, не затрачивая лишние средства. Существенный недостаток – при поломке вытяжной системы потолок необходимо застилать заново.

Вышеперечисленные варианты позволят скрыть вытяжную систему, при этом не затрачивая лишних средств.

technosova.ru
