Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия.

Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления

. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или

инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика.

Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (

примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.

Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

• Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

• Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома

, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

• Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

• Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

• Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжка, которая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т. п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

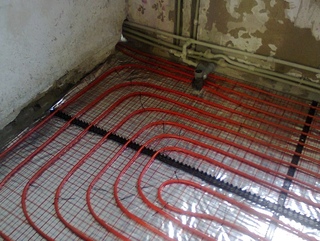

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

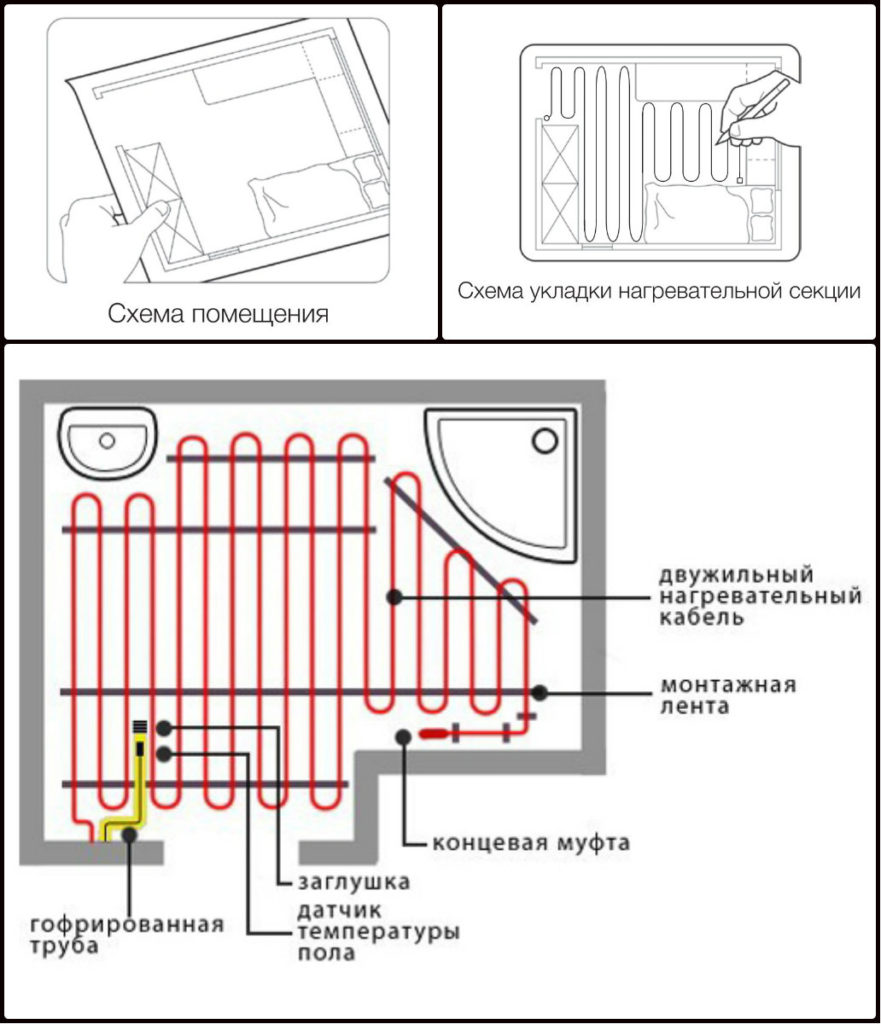

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

---

Комплекты теплого пола под плитку

• Полный комплект теплых полов под плитку

• Нагревательный мат в комплекте

• Терморегулятор с датчиком в комплекте

• Низкая цена — высокое качество!

• От 1810 руб за комплект!

Теплые полы под плитку AURA

• Нагревательный мат под плитку

• Оптимальное соотношение цена/качество

• Гарантия 50 лет

• Пр-во Россия

• Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

• Нагревательный мат под плитку

• Теплые полы под плитку премиум-сегмента

• Гарантия 20 лет

• Пр-во Польша

• Терморегулятор приобретается отдельно

---

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

• Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
• Для подогрева пола во влажных помещениях — 140-160 Вт/м2
• Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

• Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
• Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
• «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
• Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
• Мультиметр для измерения сопротивления.
• Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
• Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

---

---

Технология укладки теплого пола под плитку своими руками

1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т. п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
9. Далее возможны два варианта:

   1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

   2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



устройство и разновидности, установка и видео

Все больше владельцев квартир для обогрева своего жилища выбирают теплый пол. В магазинах предлагается большое разнообразие таких систем, поэтому без проблем можно подобрать подходящую по цене и мощности. Для ее установки необязательно приглашать специалистов. Работа эта достаточно простая, поэтому установку можно провести самостоятельно. В отличие от водяного пола электрический вариант может использоваться в практически любых помещениях.

Работа по установке электрического теплого пола заключается в грамотном размещении элементов нагрева, которые составляют её основу. Когда пленка с нагревательными кабелями уложена, необходимо только подключить пол к терморегулятору и источнику электроэнергии. Для подключения используются различные схемы монтажа, выбор которых делается с учетом нагревательного элемента, используемого в системе обогрева и конфигурации помещения.

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

• кабель резистивного типа;
• саморегулирующийся кабель;
• тепловые маты;
• нагревательная пленка;
• карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

• стационарное подключение от электрощита;
• подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками, не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая предназначена для проверки внутреннего датчика, который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева, поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

Оцените статью: Поделитесь с друзьями!

Монтаж электрического теплого пола: технология установки

В настоящее время электрические теплые полы пользуются особой популярностью благодаря целому ряду неоспоримых преимуществ. Данный вариант экологичен, экономичен и не требует сложного монтажа. Рассмотрим основные виды и дадим полезные рекомендации по укладке теплого пола под плитку.

Виды электрических теплых полов

Чтобы понять, какой электрический пол приобрести, следует разбираться в его видах, преимуществах и недостатках каждого варианта.

Если классифицировать электрополы по принципу действия, то можно выделить:

• Конвекционные (резистивные). Обогрев происходит за счет кабеля, по которому идет электрический ток.
• Инфракрасные. Ик-компоненты производят тепловыделение не в воздух, а нагревают окружающие предметы.

Конвекционные, также могут иметь разное строение:

• Кабельные системы. Основной греющий элемент — кабель толщиной 5-8 см и состоящий из одной или двух жил, по которым проходит напряжение. Чаще всего данный вид используют под пол, покрытый керамической плиткой, ламинатом, линолеумом, паркетной доской, ковролином, ПВХ.
• Нагревательные маты. Являются инновационной системой, способной обогреть абсолютно любое жилое помещение. Обогрев осуществляется за счет кабеля с диаметром 2,5-4 мм и закрепленным на сетке.

Инфракрасный пол — это пленочная система, состоящая из инфракрасных составляющих. Другой вид ик-пола является стержневой, где основным нагревательным элементом является стержень.

Какая требуется мощность

Если вы желаете использовать теплый пол как основной источник отопления, то лучше приобретайте кабельные системы, поскольку инфракрасный вариант совершенно не создан для обогрева всего жилья.

Расчет интенсивности нагрева теплых полов обязателен, ведь система должна качественно обогревать квартиру.

Когда электропол будет основным и единственным генератором тепла, то нужно делать точный расчет, принимая во внимание площадь помещения, количество мебели (так как под мебель теплые полы не укладываются), дверных и оконных проемов, вероятные потери тепла. Лучше это доверить профессионалу, поскольку ошибки могут привести к недостаточному прогреву помещения.

Мощность нагревательных элементов, которые предполагается использовать в качестве основного источника тепла зависит от типа помещения:

• Если в комнате всего одна стена выходит на улицу, то подойдет мощность 130 вт/м2.
• Для угловых комнат (две стены выходят на улицу) — 160 вт/м2.
• Для внутренних комнат достаточно 100 вт/м2.

Если электропол — это дополнительный источник, то вычисления можно провести самостоятельно. Здесь важно учитывать площадь укладки, устройство электрического теплого пола, его вид, мощность провода.

Как сэкономить на электроэнергии?

Вы сомневаетесь, стоит ли устанавливать теплый пол из-за увеличения счетов за электроэнергию? Переживать не стоит! При правильном монтаже и грамотной эксплуатации, платежи увеличатся не сильно, а дом будет теплым всегда когда вам это нужно. Используйте электрический пол только в то время, когда дома кто-то есть. Сведите к минимуму потерю тепла за счет утепления балкона, дверей и окон, тогда и системе не придется работать постоянно и в полную силу.

Термодатчик и терморегулятор

Кроме стройматериалов и самих теплых полов понадобятся и такие важные составляющие для контроля за работой системы как:

• Термодатчик. Демонстрирует данные о температуре.
• Терморегулятор. С его помощью можно выставить необходимую температуру нагревания полов.

Оба устройства работают совместно. Как только пол нагревается до нужной температуры, термодатчик фиксирует ее и терморегулятор прекращает дальнейший подогрев.

Некоторые современные системы запрограммированы на самоуправление или дистанционное управление при помощи смартфона.

Как установить электрический теплый пол

Технология установки электропола независимо от его типа имеет схожую последовательность.

Электрический пол под плитку может быть уложен как в пласт плиточного клея, так и быть предварительно залит тонкослойным ровнителем пола (нагревательный элемент находится в стяжке). В данной статье мы рассмотрим первый вариант — укладку теплого электропола с нагревательными матами под плитку.

Прежде, чем приступать к монтажу, необходимо выполнить подготовительные операции:

• Учтите расположение мебели и отметьте эти участки. Нагревательный мат в этих местах устанавливаться не будет, поскольку он может быть подвержен эффекту запирания, тем более что необходимость греть плитку под мебелью отсутствует. Отступы от стен должны составлять 5 см, а от других отопительных приборов — 10 см.
• Определите желаемое местонахождение термодатчика (не менее 30 см от пола), который будет подключен к терморегулятору и сделайте вертикальную штробу 20х20 мм (если проводка наружная, монтируется внешний кабель-канал). Установите терморегулятор и датчик теплого пола в гофра трубе 16 мм.
• Проверьте плоскость пола на наличие неровностей, так как плитка будет лежать одним ковром. Если вы обнаружите проблемные участки, выровняйте их. Загрунтуйте поверхность пола. Это необходимо для лучшей адгезии клея для плитки или невелирующей стяжки.





После того как вы сделали подготовку, алгоритм действий будет следующим:

Шаг 1. Составление плана раскладки

План составляется на масштабно-координатной бумаге с учетом масштаба или на глаз.

Нагревательный мат помещается в намеченные места, при этом не нужно делать никаких манипуляций с самим кабелем, особенно разрезать его, нельзя допускать пересечения проводов. Если разрезы проводов все же присутствуют, их необходимо тщательно заизолировать. Иначе имеется вероятность потери мощности или возникновения короткого замыкания.

Лучше, если вы откажетесь от соединения маленьких кусочков и будете использовать секции с длиной не менее 50 см. Покупая теплый пол, возьмите материал с запасом.

После этого можно приступать к укладке плитки.

Совет! Нагревательный мат должен располагаться под плиткой именно в тех местах, где вы чаще всего ходите. Например, если говорить о кухне, вы будете часто готовить возле столешницы. Это означает, что мат следует расположить не только в середине помещения, но и около столешницы.

Шаг 2. Подсоединение нагревательного мата

Нагревательный мат подсоединяется к сети 220 вольт через терморегулятор. Заземление в данном случае обязательно! Но стоит приготовить еще и протекцию (автоматизированный выключатель и прибор защитного выключения или дифавтомат). Установите прибор УЗО, который прекратит подавать тепло, если внезапно возникнут проблемы. Например, если мощность начнет падать, УЗО выключит систему.

Совет! Совершайте проверку омического сопротивления нагревательного мата на каждой ступени строительства. Это необходимо для того, чтобы вовремя заметить, если произошло случайное повреждение на каком-либо этапе работ. Наиболее важна проверка, если ваш нагревательный мат будет в слое ровнителя. После просыхания слоя обязательно проверьте сопротивление. Обычно омическое сопротивление указано в паспорте на нагревательный мат.

Шаг 3. Укладка плитки

Совет! После расположения нагревательного мата на полу, до стяжки и укладки плитки сфотографируйте его. Иногда снимок может понадобиться при дальнейших работах.

Когда мат располагается в слое плиточного клея и вы принимаетесь за укладку плитки с тех мест (например, углов), где нагревательного мата нет, учитывайте и соблюдайте толщину плиточного клея так, чтобы последующие плитки, расположенные над матом, находились в одной плоскости. Это поможет избежать неровности пола. Для этого нужно положить маячковую плитку на самое высокое место, лазерным уровнем (невелиром) проконтролировать высоту, сделать условную отметку и по ней выбрать высоту местоположения первой плитки.

Контролировать ровно ли положена плитка можно двумя способами:

• Лазерным невелиром.
• Обычным строительным уровнем.

Укладываем ровно первый ряд и проверяем при помощи правила насколько прямой получилась линия.

Равномерная укладка плитки и точное закрепление кабеля на стеклосетке гарантирует успешную теплоотдачу. Мат в слое плиточного клея содействует увеличению износостойкости и бесперебойной работе теплого пола.

Объем работ довольно большой. Если вы сомневаетесь в том, что сумеете все сделать правильно, лучше не экономьте и доверьте установку электрического теплого пола специалисту.



Vektor remonta

2021-02-24

схема подключения, как установить самому

Монтаж теплого пола начинается с подготовительных операций, целью которых является расчет необходимых материалов и оборудования, а также определение мощности нагревательного кабеля. Правильная укладка теплых полов позволит долгое время надежно и безопасно эксплуатировать оборудование. Системы кабельного обогрева могут использоваться как в квартирах, так и в производственных и офисных помещениях.

Теплые полы можно использовать в квартире в качестве дополнительного отопления. Простота установки и большой выбор оборудования позволяют выполнить монтаж системы своими руками.

Виды теплых электрополов

В настоящее время существует 2 способа подогрева пола – электрический и водяной. При электрическом подогреве используют специальный кабель с большим сопротивлением проводника. Ток, проходя через проводник, нагревает его, а он, соответственно, передает тепло покрытию. При водяном способе подогрева теплоноситель отопительной системы, проходя по трубам, уложенным в стяжку, передает тепло дальше.

Для функционирования такой системы необходимо соединить теплый пол с квартирной системой отопления. Такие работы обычно связаны с проведением сварки, осушением системы отопления и с прочими техническими и организационными вопросами.

Если же произойдет разгерметизация труб теплого пола, то пострадаете не только вы, но и соседи снизу, а это намного хуже, чем понести убытки самому. Поэтому большинство людей обустраивают электрические теплые полы, монтаж которых можно выполнить самому. При использовании такой системы отопления вы не будете связаны с проведением большого объема работ, а монтаж системы можно выполнить в любое время, не вмешиваясь в работу централизованной системы отопления.

Теплый пол

В электрических теплых системах в качестве нагревательных элементов могут использоваться:

• пленочные инфракрасные покрытия;
• нагревательные маты;
• нагревательные кабели.

Укладка теплых полов проводится только по-свободному от мебели или других стационарно установленных предметов. Для комфортного обогрева на 70% площади помещения необходимо установить теплый пол.

Пленочные полы

Нагревательные элементы пленочных полов выполнены из карбоновых инфракрасных стержней и с графитовым напылением. Принцип действия такого покрытия сопоставим с работой инфракрасного обогревателя. При прохождении электрического тока нагревательный элемент излучает тепловые волны инфракрасного диапазона, которые поглощаясь напольным покрытием, нагревают его. Последнее передает тепло в помещение.

Установленный пленочный пол позволяет использовать до 95% инфракрасного излучения в виде тепловой энергии. Монтаж его чрезвычайно прост и может быть выполнен своими руками. При случайном повреждении неработоспособной остается только поврежденный элемент, остальные остаются в работе, так как подключение токоведущих шин выполнено параллельно. Монтировать теплый пол можно под любое половое покрытие.без проведения строительных подготовительных работ.

Перед началом монтажа основание покрывается отражающим материалом для недопущения нагрева перекрытий этажа и отражения тепла вверх. На отражатель необходимо уложить и закрепить инфракрасную пленку. После этого проводится подключение пленок к электросети через терморегулятор, поставляемый в комплекте теплого пола. Его использование позволяет обеспечить экономичную работу системы.

Потребление электроэнергии составляет 40-55 Вт на 1 м² поверхности пленки. Термодатчик крепится непосредственно к пленке между нагревательными пластинами. Использование датчика не даст перегреться пленочным матам, что позволяет безопасно эксплуатировать систему. Инструкция, прилагаемая к терморегулятору, позволит правильно подключить датчик и всю систему к сети.

Инфракрасные пленочные маты можно использовать не только в комнатах, но и в прихожей, и в ванных комнатах. В некоторых странах используют пленочные маты в саунах. Правильно выполненный монтаж теплых полов позволит безопасно и эффективно эксплуатировать их весь установленный срок службы.

Недостатком этих систем является их значительная стоимость и возможность механического повреждения излучающих поверхностей. Однако высокая экономичность системы позволит быстро окупить вложенные средства.

Пленочный теплый пол

Обогрев помещения нагревательными матами

Нагревательный мат представляет собой одно- или двухжильный электрический кабель в двойной изоляции, уложенный с постоянным шагом по стекловолоконной сетке. Ширина сетки составляет 0,5 м, диаметр кабеля – 2,5-4,5 мм. Установка нагревательных матов проводится в тонких слоях плиточного клея толщиной 4-6 мм, если нет возможности поднять уровень пола. Укладывать маты можно по старой плитке без ее демонтажа. Подключаются маты к электросети посредством холодного провода, который соединен с нагревательным элементом через муфту.

Расчет мощности теплого пола проводится, исходя из величины обогреваемой площади. Нагревательные маты выпускаются для определенных фиксированных размеров помещений от 1 до 15 м² с интервалом 0,5-1 м². Монтируя нагревательные маты, сетку можно разрезать для того, чтобы сделать поворот или изгиб. Укладку теплого пола можно сделать своими руками.

Перед укладкой нагревательных матов поверхность пола тщательно убирают от строительного мусора. Если на поверхности имеются трещины и углубления, их заделывают раствором. Как правило, на подготовленную к монтажу поверхность укладывают слой теплоотражающего материала для уменьшения теплопередачи строительным конструкциям.

Затем производится установка матов теплого пола. Их можно укладывать как вниз, так и вверх сеткой. При выборе первого варианта установки теплого пола укладка проводится на отражающий материал. После этого наносится слой плиточного клея. Особое внимание обращается на заполнение всего пространства, наличие пустот вокруг кабеля недопустимо. Это может привести к местному перегреву, и отопительный проводник потеряет работоспособность.

Слой клея разравнивается зубчатым шпателем и должен покрывать кабель полностью. Толщина его должна быть достаточной для качественного монтажа плитки. Для удаления лишнего клея из швов нельзя применять острые металлические инструменты, которые могут повредить изоляцию проводника.

Перед тем как установить теплые полы сеткой вверх, на поверхность отражающего материала наносится слой клея толщиной около 3 мм. Маты осторожно вдавливаются в клей. Следующий слой толщиной 5-6 мм наносится на сетку, и проводится монтаж плитки. Устанавливая маты таким способом, раскройку их необходимо проводить предварительно, до нанесения клея.

Нагревательные маты

Использование нагревательных кабелей

Установка нагревательных кабелей в качестве источников тепла несколько отличается от кабельных матов. Толщина кабеля достигает 10 мм и изменяется в зависимости от мощности. Кабели большой удельной емкости делают плоскими для удобства монтажа. Укладка его проводится обязательно в бетонную стяжку.

Эти работы сопряжены с большим количеством строительных операций и выполнить их своими руками будет затруднительно. Такие полы хорошо зарекомендовали себя при использовании двухзонной тарификации электроэнергии.

Монтаж теплого пола в квартире обычно проводят в помещениях, где в качестве напольного покрытия используется плитка. Применение в комнатах нерационально, так как приходится значительно поднимать поверхность пола. Технология подготовки поверхности предусматривает применение пенополистирольных плит в качестве утеплителя. Толстый слой стяжки совместно с утеплителем обеспечивает подъем уровня пола на 10-12 см. Проведение монтажа такого пола целесообразно совмещать с ремонтом квартиры. Однако монтаж нагревательных кабелей в санузле и ванной комнате с успехом можно выполнить своими руками.

Нагревательные кабели изготавливаются различной длины и удельной мощности. Длина и мощность будут зависеть от отапливаемой площади помещения. Схема отопления с теплым полом может комбинироваться с другими видами обогрева. Обычно она применяется в качестве комфортного обогрева. В этом случае отдельной сети питания не требуется, а схема подключения теплого пола проводится от обычной бытовой розетки.

Если нагревательные кабели используются в основной системе отопления, то используются проводники с повышенной удельной мощностью. Чтобы безопасно эксплуатировать такие теплые полы, схема подключения их меняется и требует прокладки отдельной линии питания. Она обычно запитывается от отдельного автоматического выключателя.

Перед тем как подключить теплый пол к электрической сети, необходимо замерить сопротивление изоляции между жилами и экраном. Пониженное сопротивление изоляции может привести к тому, что устройство преждевременно выйдет из строя, а во влажном помещении большая вероятность получения электротравмы. Чтобы избежать таких ситуаций, работы необходимо проводить в соответствии с инструкцией по монтажу изделия.

Нагревательные кабели

Регулирование температуры

Для того чтобы в помещении было тепло, нужно не только хорошо утеплить свой дом, но и выбрать оптимальные режимы работы приборов и систем отопления. Для плавного регулирования и поддержания заданной температуры, а также экономного расходования электроэнергии устанавливают термостат.

Существует большой выбор терморегуляторов как зарубежного, так и отечественного производства. В комплект входит и температурный датчик, который будет измерять температуру пола в районе прохождения греющих проводников. Подсоединение его проводится к клеммам регулятора температуры. Устанавливается датчик в гофрированной трубке не ближе 5 см от греющего проводника. В случае выхода из строя датчик извлекается и заменяется на новый.

Если вы хотите смонтировать регулятор на стене, то устанавливать его надо на высоте не менее 30 см от пола. Перед тем как установить теплый пол в квартире, необходимо подсчитать суммарную потребляемую мощность для решения вопроса о монтаже дополнительной электропроводки. Регулятор температуры позволяет подключаться сразу нескольким потребителям, а программировать работу систем можно на неделю. Это позволит вам обеспечить экономичную эксплуатацию системы.

Схема укладки датчика теплого пола

Если при монтаже точно исполнять рекомендации производителя оборудования, то оно прослужит вам не 1 год без отказов и поломок. А на самом деле теплый пол схема подключения довольно проста.

Куда и зачем класть теплый пол? На примере

После того, как мне захотелось сделать ремонт в своей квартире, я задумался над одним важным вопросом: стоит ли мне класть электрический пол, а если и укладывать, то в каких комнатах это стоит сделать?

Мне нужно было сделать ремонт в четырех комнатах. В гостиной лежит паркетная доска, в прихожей (коридоре) и ванной – керамогранит, в туалете – декоративная плитка. В общем, работы было много, а бюджет не очень большой, поэтому я задумался о том, чтобы установить себе в квартиру теплый пол.

Мне хотелось положить пол во всех комнатах, чтобы беспроблемно жить десятилетиями и не задумываться о ремонте. C другой стороны волновал резонный вопрос: во сколько мне все это обойдется и сколько я буду тратить на оплату электроэнергии, ведь это удовольствие не с дешевых. Также я размышлял и искал серьезный повод для того, чтобы поставить теплый электрический пол во всех комнатах моей квартиры.

Свою работу по поиску нужного решения я начал с таких шагов. Сначала просмотрел все интернет-сайты и строительные форумы, где осуждали такую проблему. Кроме того, я пообщался со своими друзьями и знакомыми, и спросил их, как они устанавливали свое теплые полы и где именно. В итоге я получил такие результаты.

Большинство моих собеседников говорили мне, что теплый электрический пол – это просто идеальный вариант для моей квартиры. По бюджету это не будет сильно дорого, да и все работы сможет без проблем выполнить компания-продавец теплого пола. Можно также пол купить самому и самому его уложить, при этом все делается по инструкции.

От идеи положить теплый пол в гостиной я сразу же отказался. Это из-за того, что допустимая мощность теплого пола под ламинатом или паркетом составляет 130 Вт/кв.м. Однако при этом температура составляет всего +26 градусов. Такая температура на поверхности ламината меня не очень радует. Кроме того, теплый пол может повредить напольное покрытие. Мои некоторые советчики говорили мне, что такая небольшая температура ликвидирует сквозняки, но для меня такой проблемы и не существовало. Вот именно поэтому для себя я вопрос по теплому полу в гостиной закрыл.

Далее у меня оставались ванная и туалет. Преимущества установки теплых полов в этих помещения лично для меня были понятно, но давайте разберемся со всем по порядку.

Итак, теплый электрический пол в туалете – это отличное распределение обогрева и практически стопроцентный эффект. Если мы будет устанавливать теплый пол под плитку, то температура на поверхности будет находиться в диапазоне от 28 до 30 градусов Цельсия. Так как у меня туалет – это практически самое холодное место в квартире, то я долго не думал, а решил обязательно установить теплый пол именно здесь. Другие доводы не были для меня такими вескими, как этот. Также отдельным плюсом является подсушивание воздуха все сезоны: и осенью, и зимой.

Что касается ванной комнаты, то здесь доводы те же самые, что и для туалета.

Температура на керамограните выходит такая же – в диапазоне от 28 до 30 градусов. После укладки пола в этой комнате станет сухо, пропадет плесень, которая раньше была под ванной и на плитке. Да и поверхность пола будет сохнуть значительно быстрее, а значит, будет более безопасной. Также ванная комната станет теплой, в ней приятно будет находиться.

В итоге я решил положить теплый пол в ванной и в туалете, и добавил затраты по их установке в свою смету.

В заключение хочется навести несколько главных положительных моментов укладки теплого электрического пола в коридоре:

• Температура на поверхности керамогранита находится в диапазоне от 28 до 30 градусов.
• Пол теперь не будет скользким после приема душа.
• Исчезнут сквозняки, особенно ближе к балкону и жилым комнатам.
• Быстро будут высыхать следи от грязной обуви.
• Чтобы высушить обувь теперь не потребуется специальных приспособлений.
• Также будет быстро высыхать коврик возле входа в квартиру.

Все эти доводы привели к тому, что я также решил устанавливать теплый пол и в коридоре.

В заключение хочется сказать, что укладка теплого пола в коридоре, ванной и туалете очень необходима.

Теплые полы своими руками: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Помещение, которое вы хотите отапливать, хорошо изолировано, как новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH.Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выбирайте низкопрофильную систему

Когда вы ремонтируете недвижимость и устанавливаете UFH поверх существующего пола, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре.Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ^® включает популярные домашние теплые полы с подогревом, которые доступны в виде простых в установке комплектов OneZone ^® .

Мы спросили мнение специалиста по DIY Джона из Warton Woodworks о UFH:

«Многие дома становятся все более открытыми, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом — это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.” — Джон Уортон из Warton Woodworks

4. Учитывать вес системы УВГ

Это может показаться странным для рассмотрения, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплых полов своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола в комплект UFH — полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.

«Теплый пол более эффективен по двум причинам.Во-первых, вы чувствуете, что вам теплее, чем вы есть на самом деле, потому что вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, полы с подогревом помогают сэкономить деньги на счетах за отопление, поскольку сокращают время его включения ». — Джон Уортон из Warton Woodworks

LoPro

^® Lite — идеальная система теплого пола своими руками

Легкая, низкопрофильная, универсальная и абсолютно сухая, LoPro ^® Lite — это модернизированная система теплого пола, которая была разработана с учетом простоты установки.Последнее дополнение к отмеченной наградами линейке LoPro ^® от Nu-Heat, LoPro ^® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ^® DIY для влажных (теплая вода) полов для одноместные комнаты или зоны.

LoPro ^® Lite состоит из предварительно проложенных плит EPS (пенополистирола) с высокой плотностью, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед укладкой напольных покрытий.

LoPro

^® Max и LoPro ^® 10 систем теплого пола

LoPro ^® Max — еще один низкопрофильный вариант, также доступный в виде системы теплого пола для всего дома или в виде комплекта для подогрева пола OneZone ^® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ^® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ^® 10 — это наше отмеченное наградами оригинальное низкопрофильное модернизированное решение для обогрева, доступное в виде спроектированной системы теплого пола для всего дома. LoPro ^® 10 плавает над существующим полом и является сверхтонким (всего 15 мм). Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ^® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. Nu-Heat ElectroMat ^® OneZone ^® — это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками легко и быстро установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем теплые водяные системы подогрева полов с подогревом, такие как LoPro ^® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Вне зависимости от ситуации или критериев проекта Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

Сколько стоит теплый пол?

Системы теплого пола, часто известные как лучистое отопление, станут роскошным дополнением любого дома. Они не только устраняют необходимость загромождать стены неприглядными радиаторами, но также приносят совершенно новый уровень комфорта в каждую комнату, равномерно распределяя тепло по поверхности пола, так что каждый шаг ощущается как мечта, а весь ваш дом остается достаточно уютным в течение всего дня.

Это все хорошо, но не дорого ли все это добавление роскоши? Сколько стоит теплый пол? Что еще более важно, зачем вам вообще платить за новую систему отопления, если та, которая у вас сейчас, кажется, работает нормально?

В сегодняшнем руководстве мы ответим на все эти и многие другие вопросы, разбив основные связанные с этим затраты, чтобы вы могли начать рассчитывать свой бюджет. Мы также взвесим плюсы и минусы перехода на совершенно новый способ сохранения тепла в доме и, конечно же, объясним, как лучше всего сэкономить на теплых полах.

Установка системы теплого пола может стоить несколько тысяч долларов, но часто оказывается наиболее энергоэффективным способом обогрева больших помещений, подобных этой.

Содержание

• Что такое «теплые полы»?
• Сколько стоит теплый пол?
  • Расходы на систему водяного теплого пола: 20 000–45 000 долларов США
  • Затраты на электрическое отопление пола
  • : 9 000–22 500 долларов США
  • Затраты на геотермальное отопление пола: 25 000–50 000 долларов США
  • Стоимость системы солнечного лучистого отопления: 10 000–25 000 долларов США
  • Propane : $ 5 000 — $ 10 000
• Retro Fitting Напольное отопление vs.Установка в доме новой постройки: чем отличаются цены?
• Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации
• Сколько стоят лучистые стены и потолки?
• Часто задаваемые вопросы о теплых полах
• Последняя мысль: как лучше всего сэкономить деньги при установке теплых полов?

Что такое «теплые полы»?

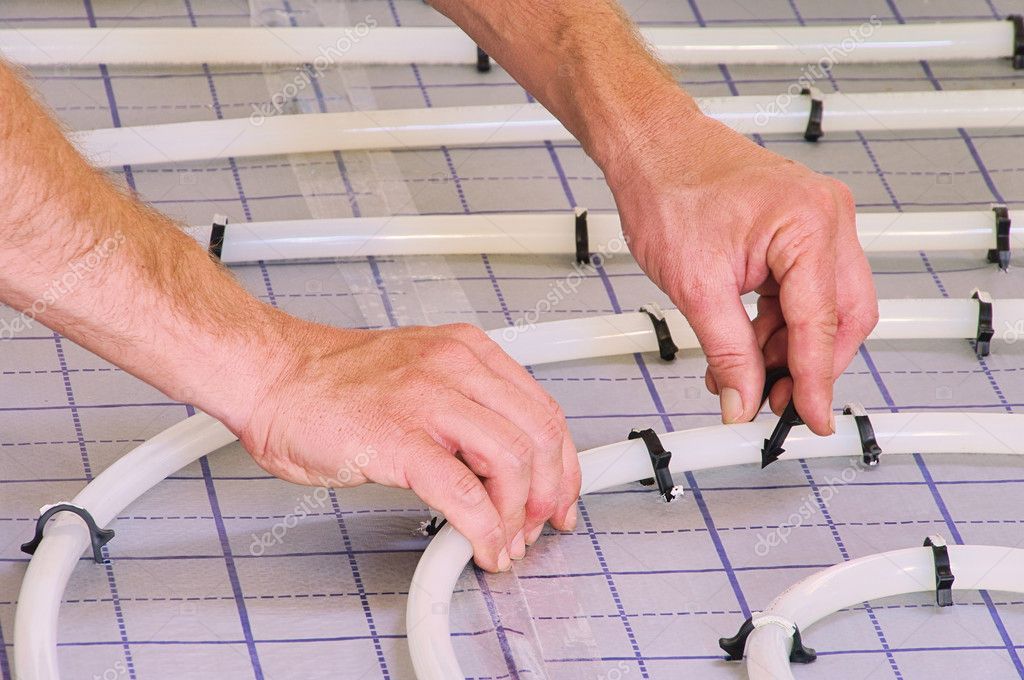

В системе подогрева пола используется серия соединенных между собой трубок для обогрева нижней части пола

Хотя это может показаться несерьезным дополнением, пол с подогревом делает гораздо больше, чем просто заставляет ноги чувствовать себя уютно и тепло посреди зимы.На самом деле это один из самых эффективных способов обогрева дома, использующий гораздо меньше электроэнергии или ископаемого топлива, чем стандартная система отопления дома.

В традиционных системах отопления дома горячий воздух движется от периметра комнаты внутрь, что приводит к неравномерному распределению тепла.

В крайних случаях это может означать, что в больших комнатах очень холодно в центре, но слишком жарко у стен, что создает общий дискомфорт. Это также означает, что ваша система отопления должна работать в два раза больше, чтобы обогреть всю комнату.

Полы с подогревом просто предлагают лучшее решение.

Трубки или кабели проложены под черным полом. Затем тепло передается через них даже в виде горячей воды или электрического отопления, которое затем поднимается вверх, через ваш пол в вашу комнату, а это означает, что все полы и мебель получают одинаковое количество тепла, создавая гораздо более комфортные условия.

И это не единственное преимущество.

Традиционные системы отопления имеют привычку выдувать по комнате всевозможную пыль и аллергены, создавая нездоровую среду для вас и ваших близких и требуя использования дорогих очистителей воздуха.

С полом с подогревом такой проблемы нет; воздух в вашем доме остается чистым, температура остается подходящей, а ваши счета за электроэнергию остаются на рекордно низком уровне.

Сколько стоит теплый пол?

Полы с подогревом делают любой пол достаточно теплым, чтобы ходить босиком.

Установка пола во всем доме площадью 2 000 квадратных футов стоит от 9 000 до 50 000 долларов в зависимости от используемых материалов и типа установленной вами системы.

Эти цифры включают в себя все детали и трудозатраты и должны дать вам хорошее представление о том, сколько вам нужно будет отложить, чтобы встроить пол с подогревом в новое здание.

Если вы планируете использовать систему пола только для одной комнаты, вам рекомендуется отложить где-то в районе 1900-5000 долларов, при этом важнейшими определяющими факторами здесь являются размер вашей комнаты и тип система используется.

Однако, если вы модернизируете новую систему отопления (устанавливаете ее в существующий дом), то потребуется дополнительная оплата, связанная с заменой старого пола и последующей установкой нового пола.Это может добавить от 2000 до 10 000 долларов к общей стоимости вашего проекта.

Вы также захотите рассмотреть стоимость дополнительного оборудования, которое поможет вам максимально эффективно использовать ваше новое лучистое отопление.

Умный термостат хорошего качества, такой как, например, самый продаваемый Google Nest, поможет вам управлять вашей системой, контролировать температуру и в целом использовать теплый пол наиболее эффективным образом.

Пока все хорошо, но давайте будем честными:

Между 9000 и 50 000 долларов огромная разница. Итак, как мы пришли к этим цифрам?

Ниже мы рассмотрим различные типы систем лучистого отопления для жилых домов и связанные с ними расходы, чтобы вы могли получить более точное представление о том, сколько вы, вероятно, потратите.

Стоимость системы водяного теплого пола: 20 000 — 45 000 долларов США

Хотя они обычно стоят больше, чем электрическая система, системы водяного отопления неизменно пользуются популярностью в современных новостройках благодаря низким эксплуатационным расходам.

Часто используемые в качестве решения для всего дома, а не для отдельной комнаты, гидравлические системы полагаются на бойлер, который нагревает воду до 120 ° F и перекачивает ее через ряд соединенных между собой труб под вашими полами. Поскольку горячая вода может удерживать тепло намного эффективнее, чем электрическая проводка, вашему дому потребуется гораздо меньше энергии для полного обогрева, и, таким образом, вы обнаружите, что меньше тратите на свои счета за электроэнергию.

Хотя это, несомненно, положительный момент, это означает, что вам придется потратить больше на первоначальную установку.Если ваша текущая система центрального отопления работает от бойлера, вы можете использовать его для своей новой системы водяного отопления. В противном случае вам потребуется установить новый вместе с подходящим насосом.

Установка котла

сама по себе может обойтись вам в 6–9 000 долларов, после чего вы будете искать от 5 до 15 долларов за квадратный фут, чтобы проложить специальные трубы, предназначенные для водяного теплого пола.

Вы сможете удерживать свои расходы на нижнем пределе шкалы, выполняя большую часть работы самостоятельно, но, если вы не профессионал в области сантехники, возможно, стоит обратиться за помощью к специалисту.

После того, как работа будет завершена, на вашу гидравлическую систему можно накрыть паркет, ковровое покрытие или винил.

Стоимость электрического водяного теплого пола: 9000 — 22 500 долларов США

Системы электрического отопления часто лучше подходят для отдельных комнат, таких как ванные комнаты

Поскольку электричество может быть довольно дорогим, вы редко найдете дом, в котором в каждой комнате используется электрический пол с подогревом. Скорее, их чаще устанавливают в недавно разработанных ванных комнатах, чтобы создать приятное ощущение тепла и уюта при выходе из душа или добавить немного роскоши в главные спальни и аналогичные жилые помещения.

Хорошая новость заключается в том, что они, как правило, намного более доступны не только потому, что применяются на меньшем пространстве, но и потому, что для них требуется гораздо меньше дорогих деталей.

В системе этого типа электрические кабели прикрепляются к специально разработанным тепловым матам, которые можно легко установить поверх вашего чернового пола с помощью тонкого раствора, чтобы удерживать их на месте. Сами маты могут стоить всего от 5 до 10 долларов за квадратный фут, что делает их гораздо более доступным вариантом с точки зрения начальных затрат на установку.

В наши дни вы даже можете купить комплекты с полным электрическим лучистым подогревом пола, такие как этот комплект площадью 100 квадратных футов от Heatwave.

Если вы знаете, что делаете, вы даже можете установить один из этих комплектов самостоятельно, сэкономив еще больше денег на оплате труда. В противном случае вам может потребоваться помощь со стороны, особенно если вам нужно перемонтировать электрическую проводку, чтобы убедиться, что ваша система установлена ​​безопасно и соответствует программному обеспечению.

После установки на электрические полы с подогревом обычно кладут керамическую или каменную плитку, хотя можно купить нагревательные маты, подходящие для ламината и виниловых полов.

В качестве альтернативы, если вы не хотели взламывать существующий пол, вы всегда можете присмотреться к коврикам для подогрева пола, которые можно встроить в отсеки для балок под черным полом, если у вас будет доступ к ним из подполья или подвала.

Затраты на геотермальное отопление полов: 25 000–50 000 долларов США

Геотермальные системы отопления часто рекламируются как эффективный способ сохранить тепло в вашем доме, не тратя целое состояние на счета за электроэнергию, но, как и в случае с гидравлическими системами, их установка может стоить целое состояние.

Геотермальное отопление основано на принципе использования собственной тепловой энергии земли и передачи ее в ваш дом. Где-то между четырьмя и шестью футами ниже поверхности температура земли остается на постоянном уровне между 40 ° F — 45 ° F. Геотермальная система полагается на эту стабильную температуру, чтобы уравновесить постоянно меняющиеся температуры в вашем доме и обеспечить то, что можно считать «бесплатным» отоплением.

В системе используется серия соединенных труб (известных как «контур заземления»), которая находится под землей, и насос для забора тепловой энергии из-под земли и ее распределения в ваш дом через внутренний блок обработки.

Вместо этого тепло, уходящее обратно из вашего дома через двери, окна и другие щели, большая часть его втягивается обратно в систему и возвращается в землю для использования в будущем.

С другой стороны, в такой системе есть что нравится.

Во-первых, это определенно один из самых экологически чистых способов обогрева вашего дома. Это также может снизить количество, которое вы тратите на домашнюю электроэнергию, на целых 50%, потребляя электричества ровно столько, сколько нужно для питания внутреннего блока и насоса.

Некоторые системы могут быть спроектированы даже для охлаждения, помогая снизить температуру в помещении без традиционных систем кондиционирования воздуха.

Однако они очень дорогие: один насос стоит несколько тысяч долларов. Их также не так просто установить, поэтому вы, вероятно, обнаружите, что потратите тысячи долларов на то, чтобы нанять профессиональную услугу, чтобы установить один для вас.

Хотя эти затраты обычно исключают их как вариант для большинства владельцев жилой недвижимости, геотермальное отопление становится все более популярным выбором для экологически ориентированных предприятий, стремящихся уменьшить свой углеродный след и снизить общие затраты на электроэнергию.

Стоимость солнечной системы лучистого отопления: 10 000–25 000 долларов США

Солнечная энергия может использоваться для питания электрических или водяных систем теплого пола. Хотя у них одни из самых высоких затрат на установку, они являются одной из самых дешевых систем в эксплуатации

Если вы ищете экологически чистый способ использования теплых полов, но обнаруживаете, что избыточная стоимость геотермального отопления выходит за рамки вашего ценового диапазона, возможно, стоит подумать об использовании системы солнечного лучистого отопления.

Конечно, это все еще относительно дорого, но это также на тысячи долларов дешевле, чем геотермальная система, и вы даже можете получить грант на солнечную батарею, чтобы помочь с расходами. Это особенно актуально, если вы планируете использовать солнечную энергию для питания системы электрического теплого пола.

В этом случае у вас могут быть установлены стандартные солнечные фотоэлектрические панели, которые преобразуют солнечную энергию в электричество. Это электричество можно использовать не только для питания вашей системы отопления, но и для питания ваших бытовых приборов и освещения, что делает систему доступной и экологически эффективной.

Если, с другой стороны, вы решите использовать гидронную систему на солнечной энергии, вам также необходимо будет приобрести солнечный тепловой цилиндр, который работает вместе с вашими солнечными панелями для нагрева воды, которая затем будет отводиться в ваш система полов. Как вы понимаете, установка этого стоит значительно дороже, но в целом оправдывает себя с точки зрения долгосрочной экономии энергии.

Расходы на отопление полов с пропаном: 5000–10 000 долларов

Хотя системы лучистого отопления на основе пропана не совсем распространены, они существуют и часто могут оказаться эффективным способом получения теплых полов при небольшом бюджете.

По большей части, эти типы систем являются лишь вариацией вашей стандартной гидравлической системы. Вам по-прежнему понадобится гидравлическая трубка, проложенная под полом, и насос для распределения горячей воды. Единственное существенное отличие состоит в том, что вы будете использовать пропановый водонагреватель, чтобы нагреть воду достаточно, чтобы согреться дома.

Хорошая новость в том, что это очень недорогая альтернатива более популярным системам лучистого отопления. Плохая новость заключается в том, что пропановому водонагревателю обычно требуется больше времени, чтобы довести воду до подходящей температуры, не говоря уже о том, что, хотя пропан довольно безопасен, он все еще горючий и, следовательно, может стать причиной пожара высокого уровня. риск, на который не захочет пойти большинство семей.

Установка полов с подогревом в стиле ретро и установка в новом доме: чем отличаются цены?

Установка лучистого отопления во время строительства нового дома всегда обходится дешевле, чем его переоборудование в существующее здание

Как бы вы ни посмотрели на это, установка лучистого теплого пола всегда будет более доступной в новостройках. Это связано с тем, что его можно легко интегрировать в проектные планы и встроить как часть напольного покрытия.

Нельзя сказать, что у вас не может быть полов с подогревом, если вы уже живете в существующей собственности, просто установить его немного сложнее и, следовательно, дороже.

Чтобы установить систему на первом этаже, нагревательные трубы могут быть размещены на нижней стороне чернового пола, при условии, что вы можете добраться до них из подвала или из подвала. Если это невозможно, вам, как правило, придется занимать весь пол в любом помещении, где вы хотите установить отопление. Как правило, это не должно стоить намного дороже, если вы выполняете работу самостоятельно, хотя, поскольку это занимает больше времени, вы можете обнаружить, что ваши затраты на рабочую силу увеличиваются, если вы нанимаете подрядчика.

На втором этаже вы можете либо снять пол, либо снять потолок в помещениях ниже, чтобы вы могли прикрепить трубы под черным полом. Оба варианта увеличивают общую стоимость вашего проекта, хотя, учитывая сложность проекта, удаление потолка обычно будет стоить дороже, чем удаление и замена пола.

Если вы хотите составить бюджет, мы рекомендуем выделить 500 долларов на то, чтобы профессионал снимал ваш пол, и от 500 до 700 долларов на снятие потолка.

Тогда вы можете заплатить от 900 до 2000 долларов за установку нового потолка. За установку нового пола большинство домовладельцев платят в среднем 5000 долларов, хотя цены могут варьироваться от 1000 до 10000 долларов в зависимости от размера и используемых материалов.

Полы с подогревом по сравнению с традиционным отоплением: сколько они стоят в эксплуатации

С помощью излучающих полов легче управлять энергопотреблением в доме, поскольку они стоят в четыре раза меньше в эксплуатации, чем традиционное отопление

Вот где появляются действительно хорошие новости:

Системы теплого пола стоят в четыре раза меньше в эксплуатации, чем стандартная домашняя система отопления.

Американские домовладельцы обычно тратят в среднем 25 долларов на отопление дома площадью 200 000 квадратных метров в течение 24 часов. Между тем, электрическая система подогрева пола стоит всего 10 долларов, а водяная система может стоить всего 3-5 долларов.

Если вы выберете солнечное или геотермальное отопление, вы можете обнаружить, что платите еще меньше.

Сколько стоят светлые стены и потолки?

Хотя лучистые полы, как правило, являются наиболее популярным методом отопления дома, некоторые домовладельцы предпочитают встраивать аналогичные системы в свои стены и потолки вместо или в дополнение к системе на полу.

Вместо использования скрытых труб в излучающих стенах и потолках, как правило, используются отдельные панели. Как правило, ожидайте, что вы заплатите от 150 до 300 долларов за одну панель излучающего отопления, плюс дополнительные 200-500 долларов за профессиональную установку. Для большинства домов достаточно одной или двух панелей на комнату.

Как видите, это делает их гораздо более доступным вариантом с точки зрения установки, хотя вы не получите такого же уровня равномерного распределения тепла, как при использовании полов с подогревом.

Часто задаваемые вопросы о теплых полах

Полы с подогревом могут работать несколько часов, поэтому всегда лучше использовать программируемый термостат для контроля включения

Сколько времени нужно на установку теплого пола?

Установка полов с подогревом во всем доме площадью 2000 квадратных футов должна занять у профессионального подрядчика от двух до четырех дней, хотя это зависит от того, сколько подготовительных работ они должны выполнить в первую очередь.

Если ваш подрядчик должен сначала отремонтировать существующий пол, прежде чем он сможет установить новый, то это может занять дополнительный день или два. Чтобы ускорить процесс (и снизить затраты в процессе), вам лучше взять слово до прибытия подрядчиков.

Если вы устанавливаете пол с подогревом только в одном помещении, то это может занять до полного рабочего дня, в то время как более сложные проекты могут потребовать от опытного подрядчика до полной недели.

Могу ли я самостоятельно установить теплый пол?

Если вы полностью уверены в своих способностях самостоятельного изготовления, то нет причин, по которым вы не смогли бы самостоятельно успешно установить стандартную систему лучистого отопления.

Это может снизить общую стоимость установки вашей системы на 5–10 долларов за квадратный фут, так что это, безусловно, полезный способ сэкономить деньги. Однако стоит иметь в виду, что вы можете в конечном итоге доплатить за покупку необходимых инструментов и оборудования, если у вас их еще нет, и даже тогда вся работа может занять у вас больше времени, чем у опытного подрядчика.

Тем не менее, вам все равно придется заплатить квалифицированному электрику, чтобы подключить вашу новую систему отопления к электросети, так как это не только опасно делать в одиночку, но также может противоречить строительным нормам вашего штата.

Сколько времени нужно для прогрева полов с подогревом?

Хотя до сих пор существуют устаревшие системы, которым может потребоваться до 24 часов для адекватного обогрева дома (особенно в середине зимы), большинство современных вариантов работают намного быстрее.

Как правило, для прогрева полов с подогревом требуется от двух до трех часов, поэтому использование хорошего программируемого термостата необходимо.

Тем не менее, вы можете почувствовать преимущества намного раньше, в зависимости от типа вашего пола. Например, деревянные полы являются хорошими проводниками тепла, поэтому вы должны начать замечать разницу уже через час после включения системы отопления.

Должен ли я действительно оставлять пол с подогревом на весь день?

Хотя это может показаться нелогичным, оставление теплого пола на весь день может оказаться полезным в зимние месяцы.

Как мы уже обсуждали, большинству систем отопления на прогрев требуется до трех часов. Это просто бесполезно, если вы возвращаетесь в холодный дом после тяжелого рабочего дня и должны ждать несколько часов, прежде чем почувствуете тепло.

Именно по этой причине многие эксперты рекомендуют оставлять отопление включенным, хотя бы на низком уровне. Таким образом, когда вы вернетесь домой, вы намного быстрее почувствуете преимущества теплого пола.

Но подождите, разве оставлять отопление включенным, когда никого нет дома, — пустая трата денег?

Не обязательно.

Дело в том, что для перехода вашего дома от ледяного холода к полностью нагретому требуется гораздо больше энергии, чем для перехода от низкой температуры к высокой. Другими словами, хотя поддержание обогрева в течение всего дня будет стоить вам немного денег, это все равно может обойтись дешевле, чем включение и выключение всей вашей системы каждый божий день.

Какой тип полов для теплого пола лучше всего?

Лучший вид готового напольного покрытия для полов с подогревом — это любой вид, который хорошо передает тепло от скрытых трубок в комнату.

Керамическая и каменная плитка часто оказываются самыми популярными вариантами, так как они обеспечивают лучшую теплопроводность. По этой причине многие люди предпочитают использовать пол с подогревом на кухнях и в ванных комнатах.

Паркетные полы тоже подойдут, но некоторые из них могут покоробиться, если станут слишком горячими. Итак, если вы все же хотите отделку под дерево, часто лучше выбрать искусственную древесину, способную выдерживать тепло.

Ковролин

также может подойти, хотя, поскольку он менее эффективен в передаче тепла, рекомендуется, чтобы общая сумма ковра и подложки не превышала 2.5

Последняя мысль: как лучше всего сэкономить при установке теплого пола?

Изучив затраты, связанные с установкой различных типов полов с подогревом, сразу становится очевидным одно:

Даже самые дешевые системы обойдутся вам в несколько тысяч долларов.

Тем не менее, прежде чем вы позволите такой высокой цене полностью отказаться от всей идеи, стоит рассмотреть несколько способов сэкономить деньги на этом типе отопления, наслаждаясь всем комфортом, роскошью и энергоэффективностью с меньшими затратами.

Перво-наперво, самый быстрый и простой способ сэкономить на теплых полах — это делать большую часть работы самостоятельно. В зависимости от размера проекта затраты на рабочую силу обычно составляют от 10% до 20% от общего бюджета такого проекта. Таким образом, отказавшись от обычных гонораров подрядчика, вы можете сэкономить сотни, а возможно, даже тысячи долларов.

Единственное исключение из этого правила — если вы не совсем уверены в своих навыках DIY. Небольшая авария или плохо смонтированная система отопления могут вызвать всевозможные проблемы, требующие дорогостоящего ремонта или даже полной замены пола.В этом сценарии то, что начиналось как способ сокращения затрат, может в конечном итоге обойтись вам дороже, поэтому вы можете обнаружить, что в ваших интересах нанять профессионала.

Кроме того, экономия денег — это вопрос приоритетов.

Если вы больше заинтересованы в том, чтобы тратить как можно меньше на фактическую установку, то система электрического отопления — это то, что вам нужно. Хотя изначально это будет стоить меньше, в конечном итоге вы потратите больше на энергопотребление.

С другой стороны, установка системы водяного теплого пола требует гораздо больших начальных вложений, но сопряжена со значительно более низкими эксплуатационными расходами.Другими словами, хотя в краткосрочной перспективе вы не сэкономите денег, в конечном итоге дополнительная роскошь водяных полов с подогревом в конечном итоге окупится.

Как установить теплый пол

Системы теплого пола стремительно становятся все более популярными в современном мире. Скрытые под плиткой, деревом или ковром над полом, системы подогрева пола могут достигать температуры 80 °, излучая излучение в жилое пространство, чтобы согреть ноги в сильные морозы.

Но вы можете не знать, что есть два варианта выбора системы теплого пола.

Виды теплых полов

Система матов

представляет собой предварительно выложенный мат, который покрывает ту же площадь вашего пола. Коврик выстлан рядами с предварительно разнесенными нагревательными кабелями на расстоянии примерно 3 дюйма друг от друга для облегчения установки. Эта система идеальна для квадратных или прямоугольных помещений.

Кабельная система, которая поставляется намотанной на катушку, что позволяет установщику разматывать кабель и укладывать его рядами вперед и назад по мере необходимости, также на расстоянии 3 дюймов друг от друга.Эта система, как правило, более удобна для помещений, которые не являются квадратными или прямоугольными, и установщики имеют возможность проложить кабель по мере необходимости.

Советы по установке

Матовая система:

Препарат

Шаг первый : Измерения

• Измерьте площадь, на которой расположены коврики, исключите мебель.
  • Нагревательный кабель должен располагаться на расстоянии не менее 3 дюймов от стены.

Шаг второй : Набросок схемы укладки

• Спланируйте установку так, чтобы все черные силовые кабели заканчивались в одной распределительной коробке

Шаг третий : Подготовьте пол

• Черновой пол необходимо выровнять с помощью подходящего выравнивающего компакта
.
• Настоятельно рекомендуется установить изоляционные маты для повышения энергоэффективности
• Убедитесь, что поверхность, на которую устанавливается нагревательный мат, гладкая, сухая и чистая.

Что нужно знать!

• Греющие кабели ни в коем случае не должны пересекать друг друга!
• Ни в коем случае нельзя разрезать нагревательные кабели!
• Греющие кабели никогда не должны пересекать зонды пола!

Установка

Шаг первый : Дважды проверьте свои материалы

• Убедитесь, что у вас есть нагревательный мат
подходящего размера.
• Термостат с напольным зондом
• Подходящая длина защитного шланга для напольного зонда
• Проверить сопротивление проводов мата, чтобы убедиться, что он не поврежден

Шаг второй : Развертывание мата

• Разверните коврик, как планировалось
• Когда вы дойдете до стены, просто прорежьте подкладочный коврик (стараясь не разрезать проволоку!) И поверните его на 180 °, чтобы развернуть в противоположном направлении.
  • Убедитесь, что провода кабеля находятся на расстоянии не менее 3 дюймов друг от друга.
• Если расположение мата вас устраивает, проверьте сопротивление кабеля еще раз, чтобы убедиться, что оно не изменилось

Шаг третий : Закрепите коврик

• Закрепите коврик лентой или степлером.
  • Крепление следует производить на матовой сетке, а НЕ на нагревательных кабелях!
• Рекомендуется закрепить края мата, чтобы они не поднимались

Шаг четвертый : Установите готовый пол

• Покройте пол подходящей выравнивающей смесью
• Уложите готовый пол

Шаг пятый : Установите термостат

• Не стоит сразу включать отопительную систему.Свяжитесь с вашим поставщиком, чтобы узнать время высыхания. (обычно две недели)

Кабельная система:

Шаг первый : Подготовьте поверхность

• Убедитесь, что поверхность, на которую устанавливается нагревательный кабель, гладкая, сухая и чистая.
• Покрасьте черновой пол грунтовкой и дайте высохнуть

Шаг второй : Измерьте пол

• Отметьте начальную точку как можно ближе к источнику питания
  • Нагревательный кабель должен располагаться на расстоянии не менее 3 дюймов от стены
• Разметьте внешние углы обогреваемой площади и соедините их так, чтобы получился периметр
.
• Отметьте интервалы по периметру (3 дюйма друг от друга)

Шаг третий : Прокладка и закрепление кабелей

• После проверки участка проложите и закрепите кабель в отмеченных местах с помощью ленты и / или горячего клея
.
• Космический кабель 3 дюймаотдельно — никогда не перекрывайте кабель
• Держите кабели на расстоянии 3 дюйма от стен, душевых, ванн и туалетов

Шаг четвертый : Подключение

• Подключите проводку к термостату — для этой части рекомендуется проконсультироваться с электриком.

Шаг пятый : Готовые полы

• Уложите пол поверх кабеля.
• Теперь можно завершить электромонтаж.- Опять же, советуем проконсультироваться и электрика.

Сколько мне нужно кабеля для теплого пола?

Количество необходимого нагревательного кабеля действительно зависит от размера комнаты, которую вы пытаетесь обогреть. Чтобы рассчитать необходимое количество кабеля, выполните следующие действия:

1. Измерьте длину и ширину комнаты и умножьте их, чтобы найти площадь.
2. Рассчитайте неотапливаемую площадь, определив площадь постоянной мебели (шкафы, ванны и т. Д.).).
3. Вычтем неотапливаемую площадь из общей площади
4. Затем вычтите еще 10%, чтобы оставить место для 3-дюймовой границы вокруг стены. Это окончательное число и будет общей отапливаемой площадью.

Когда у вас будет общая площадь обогрева, вы можете найти необходимое количество кабеля. Удобно, что большинство нагревательных кабелей имеют маркировку области, которую они покрывают, а не длину кабеля, но на тот случай, если они не имеют такой маркировки, есть простая формула, которая поможет вам понять это.

Для провода, для которого требуется расстояние 3 дюйма, в среднем требуется 3,5 фута кабеля на каждый квадратный фут, который должен быть покрыт.

• Например: для площади 12 футов потребуется около 40 футов нагревательного кабеля. (12 х 3,5 = 42)

Для провода, для которого требуется расстояние 4 дюйма, в среднем требуется 2,6 фута кабеля на каждый квадратный фут, который необходимо покрыть.

• Например: для площади 12 футов потребуется около 30 футов нагревательного кабеля. (12 х 2,6 = 31,2)

Найдите нагревательные кабели и системы обогрева матов в HomElectrical! Удачного отопления!

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола.Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплых полов.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на техническое обслуживание, но и создает проблемы в случае отказа системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2.Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут также возникнуть из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск стадии выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4. Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Поэтому во избежание проблем необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, поскольку там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если система включает медные компоненты, трубы не следует прокладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления или закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники полностью отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Не используются контроллеры теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Сбалансируйте систему теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Полы с подогревом: полное руководство

Полы с подогревом могут показаться слишком роскошными для многих домохозяйств и бюджетов, и их установка может быть сложной и сложной задачей. Однако нет никаких сомнений в том, что он может быть эффективной альтернативой традиционным радиаторам или системам воздушного отопления, особенно в помещениях с традиционно холодными полами из камня или плитки. Если цена является фактором, он также может быть на удивление доступным, особенно если вы думаете о ремонте.

Это руководство расскажет вам все, что вам нужно знать о полах с подогревом, включая плюсы и минусы различных систем, а также то, как вы можете решить, подходит ли он вам.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Что такое теплый пол?

Система «теплый пол» основана на принципе тепловых волн, поднимающихся по воздуху. Напольное отопление может быть либо «мокрой» системой, которая перекачивает теплую воду по трубам под полом, либо «сухой» системой электрических катушек, размещенных под полом, которые нагреваются при включении системы.

Ниже мы рассмотрим плюсы и минусы полов с подогревом, различные типы имеющихся систем теплого пола, способы их установки и связанные с этим затраты.

Какие плюсы и минусы у теплых полов?

Как и все в жизни, у полов с подогревом есть свои плюсы и минусы, которые необходимо учитывать при принятии решения о том, выбрать его или нет.

Плюсы теплых полов

• Комфорт — ощущение роскоши усиливается, когда вы можете ходить босиком в зимние месяцы.

• Повышенная тепловая эффективность — тепло не только равномерно распределяется по комнате, но и система, достаточно большая для обогрева всей комнаты, будет более эффективным методом обогрева, чем радиатор, поэтому ваши счета за электроэнергию могут быть снижены.

• Повышенная стоимость дома — полы с подогревом являются чрезвычайно желательной функцией для покупателей дома, поэтому любое имущество, которое включает его (даже если оно только в одной комнате), будет стоить дороже, когда придет время продавать.

• Установка — можно установить электрические системы теплых полов самостоятельно, и, как мы уже видели, она особенно хорошо работает с плиткой и камнем, что делает ее популярным выбором для ванных комнат.

Однако у систем теплого пола есть некоторые важные недостатки, которые следует учитывать перед установкой.

Минусы теплого пола

• Стоимость — установка системы может стоить очень дорого, а также создавать массу проблем в процессе установки. Это делает его особенно подходящим для новостроек или когда у вас уже есть работы на полу.

• Время на обогрев и планировка комнаты — системе теплого пола потребуется больше времени для обогрева комнаты, поэтому очень важно комбинировать ее с таймером, чтобы у вас было тепло, когда оно действительно нужно.Системы также могут ограничивать то, что вы можете разместить на полу, поскольку они не могут располагаться под определенной фурнитурой и предметами мебели.

• Установка — если вы выбираете систему на водной основе, вам придется заплатить за профессиональную установку, а не пытаться сделать это самостоятельно.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Системы электрического теплого пола

Электрические системы теплых полов основаны на сети проводов под полом, которые нагреваются.В зависимости от формы комнаты вы можете выбрать нагревательные маты, которые покрывают большие площади, или отдельные провода, которые могут попасть в каждый уголок и трещину. Нагревательные маты обычно немного дешевле, так как они одинакового размера.

Провода обычно располагаются поверх слоя изоляции. Их можно разместить под разными типами полов (но не под слишком толстыми коврами — рейтинг тога выше 1,5 обычно считается слишком толстым).

Сами электрические провода довольно тонкие, поэтому их проще и дешевле устанавливать, чем системы на водной основе.Однако они также немного дороже в эксплуатации, что делает их более подходящими для небольших участков.

Системы водяного теплого пола

Системы водяного теплого пола, напротив, представляют собой сеть труб, соединенных с вашим бойлером, которые перекачивают горячую воду по комнате.

Поскольку системы напольного отопления распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с меньшим нагревом, чем радиаторы. Это гарантирует, что ваш котел будет более эффективным.

Сложность систем на водной основе связана с их установкой, и по этой причине затраты обычно изначально выше.Если вы не профессиональный сантехник, не рекомендуется пытаться установить систему самостоятельно.

Трубы толще проводов, поэтому на полу должно быть достаточно места для установки системы, в противном случае необходимо немного приподнять землю. Это означает, что, хотя они являются отличным решением для новых сборок, их может быть сложно установить на некоторых объектах.

Следовательно, установка системы на водной основе непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Как установить теплые полы

Тип устанавливаемой системы будет зависеть от типа вашего пола, причем для разных поверхностей доступны разные типы.

Системы электрического теплого пола, как правило, можно установить самостоятельно, что снижает общие расходы.

Когда дело доходит до системы на водной основе, лучше не пытаться установить ее самостоятельно — наймите сантехника, который сделает это за вас, потому что для установки потребуется проложить трубы, подключить их к системе котла и, возможно, даже поднять пол. .

Сколько стоит установка системы теплого пола?

Стоимость теплого пола полностью зависит от того, какую систему вы выберете, и от того, устанавливаете ли вы ее в новостройке (или устанавливаете во время ремонта существующей собственности) или нет.

Электрическая система будет стоить около 75 фунтов стерлингов за квадратный метр предварительно смонтированных ковриков для подогрева пола или 100 фунтов стерлингов за квадратный метр незакрепленных кабелей. Дополнительные расходы связаны с прокладкой изоляции под системой, регулировкой отопления и оплатой электриков.

Системы на водной основе будут стоить значительно дороже, а общие затраты после установки исчисляются тысячами фунтов. Хотя система на водной основе сэкономит вам деньги, она не сэкономит вам много, делая ее скорее роскошным вариантом, чем средством экономии денег.

Подходит ли вам теплый пол?

Важно не питать иллюзий, что теплые полы позволяют сэкономить деньги. The Energy Saving Trust отмечает, что водная система сэкономит вам всего 20 фунтов стерлингов в год для среднего дома, использующего конденсационный котел.Учитывая существенные затраты на установку, вы вряд ли сильно сэкономите.

Однако именно потому, что большая часть затрат связана с установкой, полы с подогревом идеально подходят при строительстве нового дома или при строительстве новой комнаты, ванной комнаты или пристройки.

Главное достоинство теплых полов — это комфорт. То, как оба типа систем обогревают комнату, означает, что не только ваши ноги будут теплыми, но и тепло будет распределяться более равномерно и равномерно. Например, если у вас каменный пол со встроенным подогревом, тепло будет сохраняться, даже когда окно открыто.По сравнению с тем, как тепло от радиатора рассеивается, когда в комнату проникает сквозняк, это может быть привлекательным предложением.

Он также обеспечивает очень чистый и минималистичный вид. В ванной комнате с полом с подогревом не будет лишнего беспорядка, создаваемого громоздкими радиаторами, и стоимость дома будет улучшена за счет их добавления.

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Чтобы любая система теплого пола работала эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полностью отдельной системой , то есть подающая и обратная линия для подогрева пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжку поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, стандартно комбинировать полотенцесушители с системой подогрева пола на этих участках.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через выпускной воздушный клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Кто может установить электрические теплые полы?

Профессиональный установщик или сделай сам? Кто может установить электрические теплые полы?

Многим система электрического теплого пола кажется сложным электротехническим изделием, требующим квалифицированного профессионального установщика.Тем не менее, системы теплого пола Thermogroup поставляются в виде полностью проводной системы, которую может установить любой компетентный специалист по ремонту, профессиональный установщик или специалист (включая строителя, плиточника или электрика).

Независимо от того, кто завершает укладку нагревательного мата или ослабляет провод системы теплого пола, необходимо соблюдать инструкции по установке, чтобы обеспечить беспроблемный монтаж. Гарантия на пол с подогревом не действует независимо от того, кто его установил, при условии, что он был установлен правильно в соответствии с инструкцией по установке и онлайн-регистрация гарантии завершена.

При соблюдении всех инструкций по установке и проведении указанных испытаний до и после установки обогревателя, пожизненная гарантия остается неизменной, даже если вы устанавливаете обогреватель самостоятельно.

Важно отметить, что подключение к настенному контроллеру (термостату) и подключение к источнику питания должны выполняться квалифицированным электриком. Электрик также определит нагрузку на систему и убедится, что подключение соответствует всем электрическим стандартам.

Наконечники для систем теплого пола

• Измерьте правильно. Это гарантирует, что у вас не будет лишнего кабеля или слишком мало нагревательного кабеля, которые могут создать холодные пятна.
• Никогда не обрезайте и не укорачивайте нагревательный кабель! Каждый электрический коврик и кабель для подогрева пола Thermogroup рассчитаны на определенный уровень сопротивления — это то, что создает тепло. Если нагревательный кабель разрезать или удлинить, это значение сопротивления изменится, и кабель может быть поврежден или недостаточно нагреться.
• Сохраняйте расстояние не менее 50 мм между каждым проложением нагревательного кабеля. Убедитесь, что кабели не касаются друг друга и не перекрещиваются.
• Уточните у производителя напольного покрытия совместимость с электрическими полами с подогревом.
• Убедитесь, что все нагревательные кабели и соединения «холодного хвоста» полностью заделаны слоем гибкого плиточного клея. Несоблюдение этого требования со временем приведет к отказу системы и может представлять опасность пожара.
• Убедитесь, что все электрические работы выполняются и проверяются квалифицированным электриком.
• Завершите регистрацию гарантии в течение 60 дней с момента покупки.
• Не забудьте прочитать все инструкции по установке перед тем, как приступить к установке системы электрического теплого пола!
• Не помещайте холодный хвостовой патрубок или концевую заделку в углубление в плитах пола / теплоизоляции, а затем заклеивайте их лентой. Это вызывает образование воздушной ямы и может привести к выходу кабеля из строя.
• Не прячьте бухты неиспользованного нагревательного кабеля под приспособлениями, такими как ванны и кухонные гарнитуры (хотите верьте, хотите нет, мы видели это раньше!). Если такая система подключена к электричеству и включена, она просто выйдет из строя.
• Не размещайте датчики температуры вблизи источников тепла, таких как трубы отопления / водоснабжения или большие застекленные возвышения.
• Не включайте систему, пока она не будет полностью установлена ​​и все клеи, выравниватели и растворы полностью не затвердеют — обычно 7–14 дней. Для проверки системы не требуется питания!
• Не закрывайте непосредственно работающую систему теплого пола. Воздух должен циркулировать по полу. Любая постоянная мебель должна быть на ножках или подобном.
• Не пытайтесь выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным электриком.

Не стесняйтесь обращаться к нам, если у вас возникнут какие-либо вопросы во время установки, наша техническая команда всегда готова помочь! Позвоните нам по телефону 1300 368 631.
