Мини токарный станок по дереву: устройство, принцип работы, выбор

Обработка древесных материалов – трудоёмкая процедура, требующая от мастера сил и терпения. Чтобы придать изделию необходимые форму и размеры часто используют рубанки, топоры, ножовки, молотки и прочее, однако, данный метод требует огромного опыта. Малейшая оплошность может привести к порче заготовки. Но технологии не стоят на месте, и прекрасным альтернативным вариантом является мини токарный станок по дереву, который способен быстро, качественно и точно выполнять множество функций по отделке.

Мини токарный станок по дереву

Устройство и принцип работы

Сразу следует выделить особенности миниатюрного оборудования: в большинстве случаев они являются копиями профессиональных моделей и не требуют серьёзной охлаждающей системы. Также деревообрабатывающую технику можно подключать к домашней сети, и она не будет испытывать перегрузок. Что касается узлов, то настольный токарный станок как по дереву, так и по металлу имеет схожие детали:

  • станина. Основа агрегата, на которую устанавливаются все составляющие;
  • передняя бабка. Служит для установки патрона, и имеет регулировку скоростей;
  • задний фиксатор. Предназначен для удержания заготовки;
  • подставка. Удерживает резак в нужном положении;
  • электродвигатель. Передаёт крутящий момент на обрабатывающий механизм.

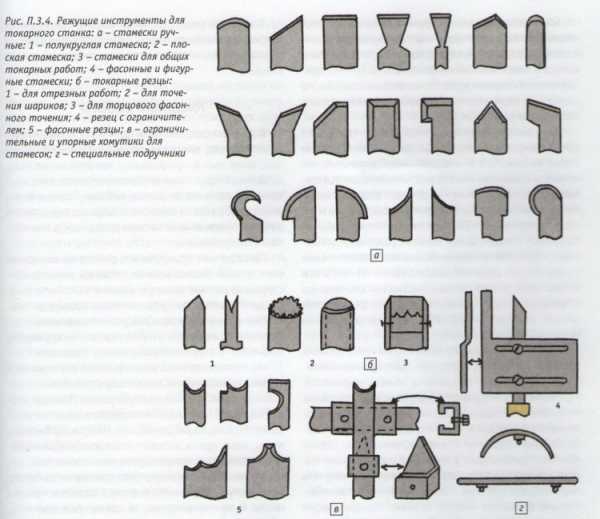

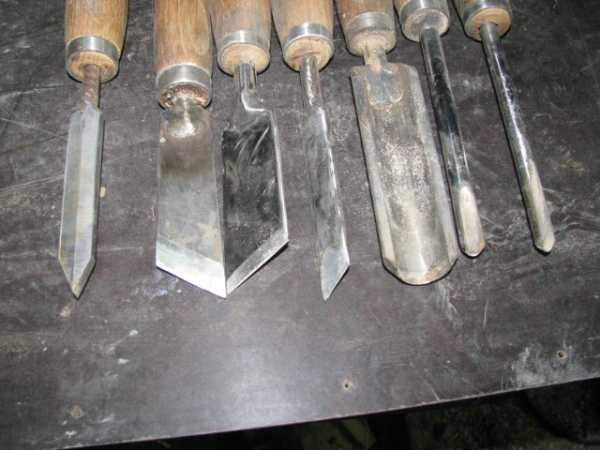

Для проведения полноценной обработки понадобиться резец, необходимый для ручной отделки. С ним токарный станок по дереву можно эксплуатировать для создания простых предметов с правильными геометрическими формами.

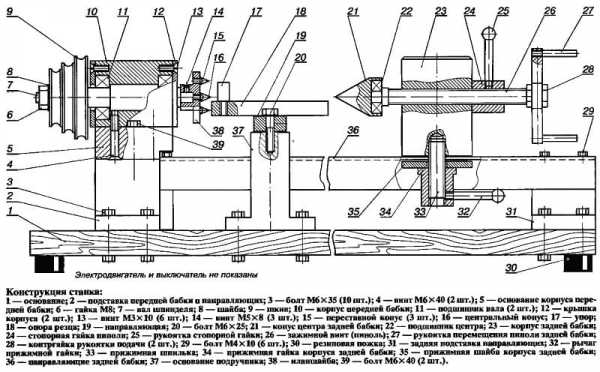

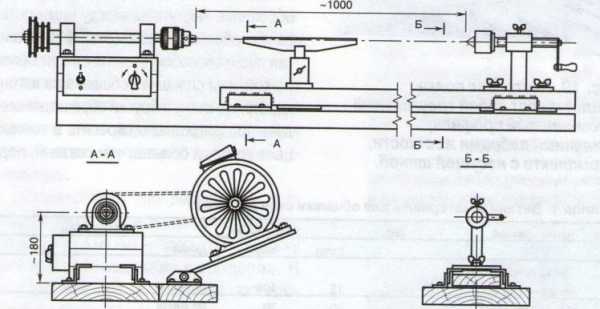

Конструкция мини станка по дереву

Опытные специалисты часто модернизируют свою аппаратуру. В частности, это касается замены двигателя на более мощный, установка копировальных устройств, дополнительное оснащение в виде болгарки. Таким образом оборудование получает дополнительные возможности. Но тут нужно понимать, что не все токарные станки по дереву, работающие от сети 220 В, можно улучшить, а неопытному человеку делать этого крайне не рекомендуется. Если планируется открыть домашнюю мастерскую, то лучше покупать несколько моделей. Да, по стоимости это обойдётся дороже, но таким образом можно получить гарантию безопасности, высокое качество готовой продукции и понять все тонкости работы. Поэтому на начальных этапах приборы должны использоваться по назначению.

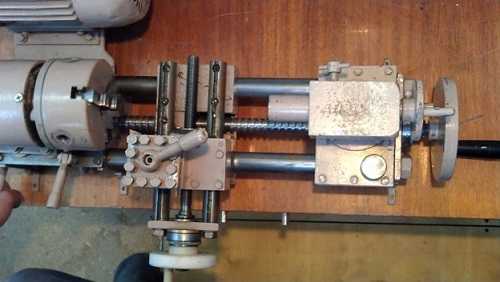

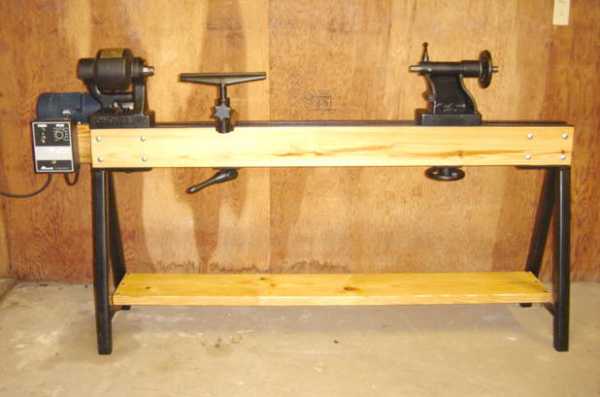

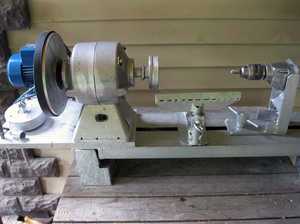

Мини токарный станок по дереву Т-65 на самодельной станине

Предназначение оборудования

В деревообрабатывающем производстве встречается большое количество различных устройств, которые пригодны для использования в частных условиях. Ещё каждое оборудование различается по весу, габаритам и функциональности, но все они способны выполнить следующие операции:

  1. Шлифовка поверхности. Этот этап является подготовительным, предназначен для удаления грязи и выравнивания плоскости предмета.
  2. Нанесение резьбы с различным шагом. Относится к декоративным процедурам, но иногда может играть функциональную роль.
  3. Высверливание разъёмов. Данное действие делается для дальнейшего соединения при помощи болтов или других материалов.
  4. Обточка. Работа выполняется плоским резцом для снятия нужного слоя дерева.
  5. Вырезка пазов. Она нужна для дальнейшего соединения деталей.

На современном рынке очень востребован школьный токарный станок по дереву для эксплуатации дома. Что касается миниатюрных вариантов, то они не подходят для создания одинаковых предметов в большом количестве, но у них есть несколько больших достоинств: экономия электричества, простота в уходе, возможность быстро обучиться и прочее. Также механические запчасти сделаны из прочного металла, что придаёт агрегату долговечность.

Изготовление детали из дерева

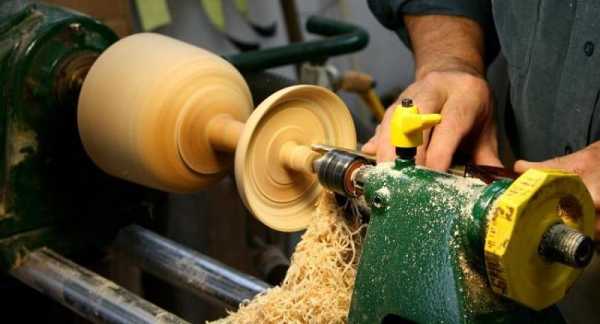

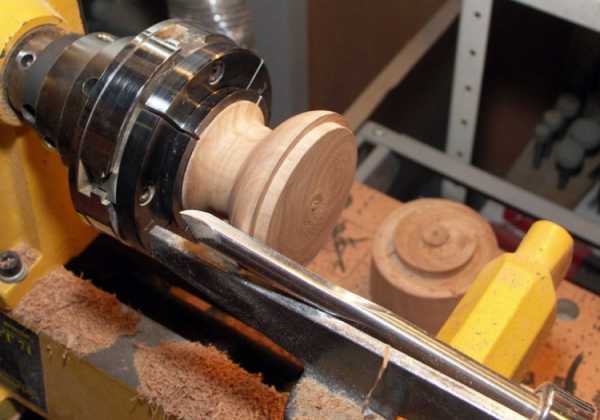

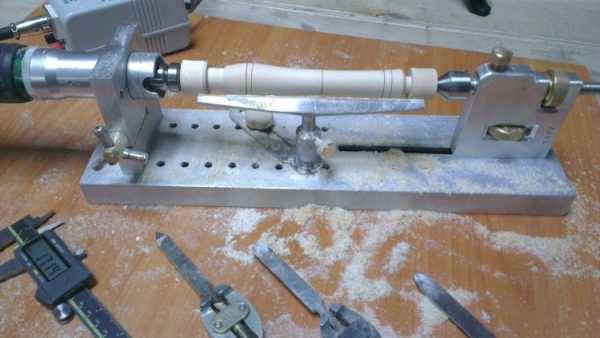

Вытачивание детали при помощи мини станка

Вот такие возможности имеет каждый маленький станочек. Но внимание рекомендуется уделять не только опциям, но и качеству сборки. Часто случается, что человек хочет открыть собственную мастерскую, и приобретение неправильного аппарата приводит к существенным финансовым тратам. Чтобы избежать неприятностей, нужно внимательно ознакомиться с различными моделями.

Выбор мини токарного станка

Хороший бытовой аппарат – Kinzo 48P5600. Его вес после сборки составляет 38 кг, что позволит без труда произвести монтаж даже в маленьком помещении. Скорость вращения болванки можно настраивать в диапазоне от 850 до 2150 об\мин. Мощность двигателя – 350 В. Для частного использования этот вариант является одним из лучших, но во время покупки нужно обращать внимание на следующие моменты:

  • качество работы двигателя. Он должен стабильно функционировать на всех скоростях;
  • хорошее состояние передней и задней осей. Эти узлы больше всего подвержены деформации;
  • ручки на зажимных болтах. В данной модели они сделаны из пластики и также могут иметь повреждения;
  • отсутствие люфтов на подвижных механизмах.

Подобный осмотр следует делать и перед приобретением каждой аппаратуры.

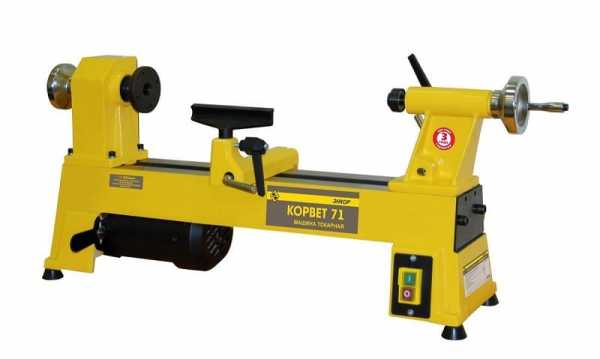

Ещё один маленький токарный станок по дереву – Корвет 71. Он имеет чугунную станину, а регулировка скорости вращения проводится путём смены ремня на шкиве. По другим параметрам он такой же, как и предыдущая марка. Однако мощность двигателя корвета составляет 370 В, а максимально возможное количество оборотов достигает 3150 в минуту. Большинство моделей производиться в России и Китае, что положительно сказывается на стоимости.

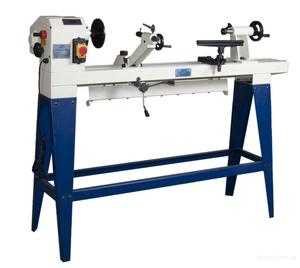

Мини токарный станок по дереву Корвет 71

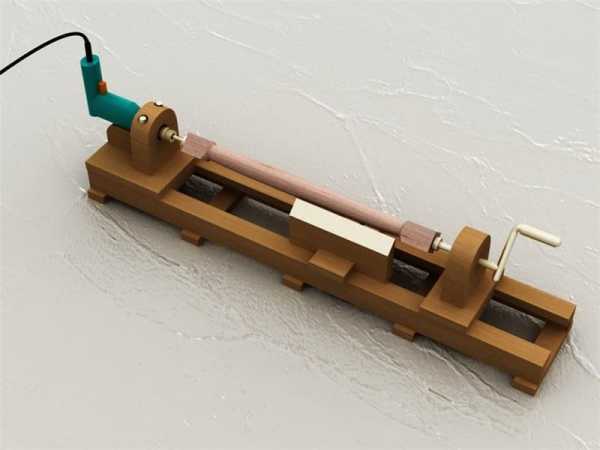

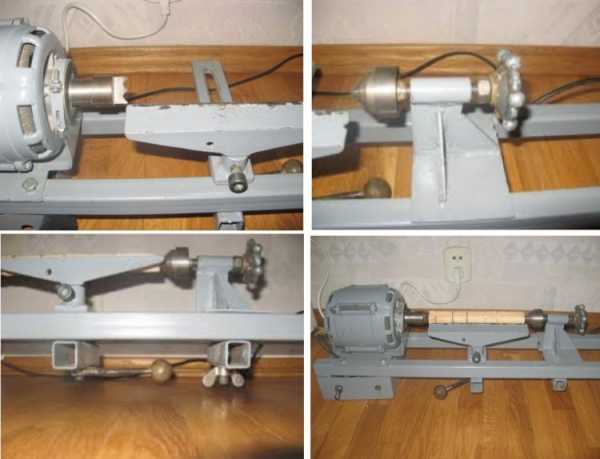

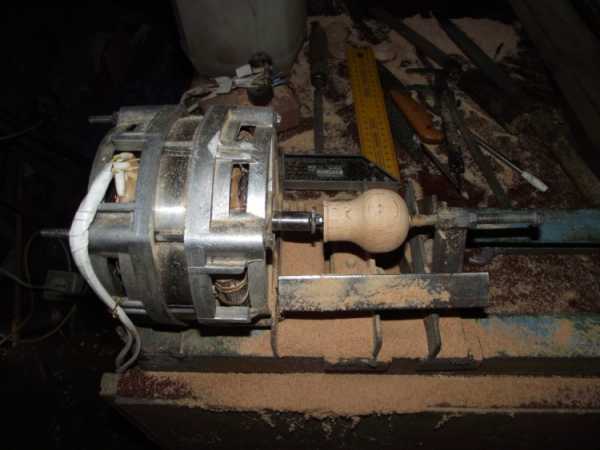

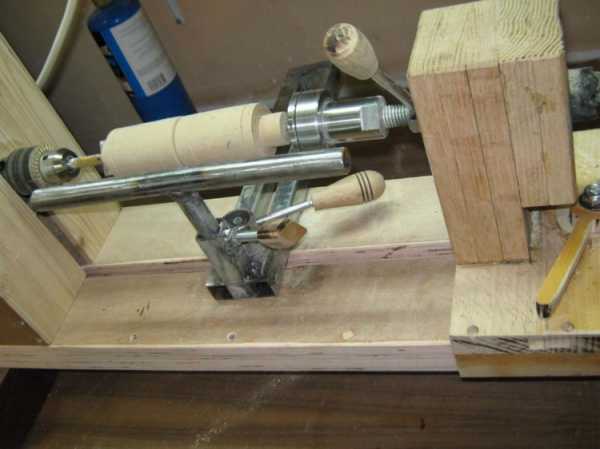

Самодельный мини токарный станок по дереву

Есть и самодельные типы, которые ничуть не хуже своих заводских аналогов. Однако для их производства нужно обладать хорошими знаниями и понимать принцип работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

видео-инструкция по монтажу своими руками, особенности токарного, фрезерного оборудования, цена, фото

Все фото из статьи

Мода переменчивая, капризная, но существуют материалы, изделия из которых неподвластны ее веяниям. Это изделия из дерева. Деревянная мебель, посуда, элементы интерьера (панели, паркет или ламинат, потолочная плитка) полностью преобразят ваше жилище.

И не забудем о декоративных деталях экстерьера. О незаменимых помощниках мастера при работе с этим материалом — сегодняшний разговор.

Полезный и практичный инструмент.

От резьбы к современным технологиям

От резьбы к гравировке.

Мастерство обращения с деревом ценилось всегда. Резчики входили в элиту мастерового люда, а название краснодеревщик очень показательно рисует нам мастера, умеющего обращаться с редкими и дорогими породами дерева.

Сегодня очень многие функции мастеров можно воспроизвести самостоятельно, не обладая сверх навыками, а имея небольшие станки, которые позволят провести ряд операций, после чего обычное бревно превратится в стоящую деталь — красивую и функциональную.

При работах с деревом нам понадобятся:

  • Дрель или сверлильный станок;
  • Циркулярная мини пила ручная или на станине;
  • Токарный мини станок по дереву;
  • Фрезерный мини станок.

Об этих помощниках поподробнее.

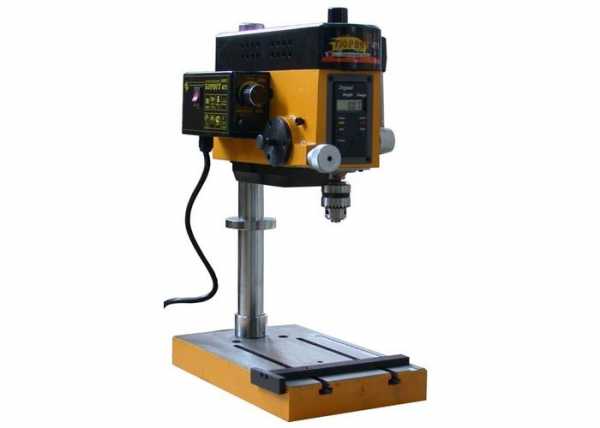

Сверление — процесс обыденный

Приступая к разбору этот раздела, сразу же хочется обратить внимание на следующие рекомендации.

Сверление – процесс механизированный.

Обратите внимание!
Сверлильных станков на рынке — обычных, мини, комбинированных — очень и очень много.
Только перечисление мощности двигателей, скоростных режимов, прочих технических характеристик, ценовых составляющих может запутать и сбить с толку.

Поэтому главным критерием данного помощника должна служить необходимость.
Если вы желаете приобрести какой-либо прибор для домашнего использования без коммерческой составляющей, то вам вполне хватит дрели или перфоратора.
Если вы желаете открыть частную мастерскую по изготовлению, к примеру, мебели, то лучше приобрести станок.

Но и при коммерческом использовании существует возможность значительно сэкономить, собрав такой аппарат своими руками.

Ведь, что такое сверлильный агрегат:

  • Рабочая поверхность, для размещения и фиксации детали;
  • Насадка со сверлом;
  • И лапа с движущейся кареткой.

При этом возможны два сценария последующей работы:

  • В первом случае сверло и сам крутящий комплекс находятся неподвижно, а деталь подается за счет подвижного рабочего столика;
  • Во втором случае деталь остается неподвижной, а сверло опускается на нужную глубину с помощью регулирующего механизма.

В промышленных станках сам механизм сверления оснащен дополнительным ресурсом — соплом, через которое поступает охлаждающая жидкость. В результате этого нет такого разогрева сверла, как при использовании домашних бытовых дрелей, отверстия гладкие, без сколов и шероховатостей, на выбранную глубину (когда требуется скрыть шляпки крепежных элементов).

Убрав охлаждающую жидкость, станок можно сделать самостоятельно.

А именно:

  • Рабочий стол – любая ровная поверхность, для крепления детали, при этом крепежами могут служить как струбцины, так и стационарные тиски;
  • Сверлильный агрегат — обычная бытовая дрель, зафиксированная неподвижно к градуированной основе;
  • Непосредственно основа с линейкой. А вот здесь конструкции могут быть разнообразными.

И чем вам не сверлильный станок!?

Пила циркулярная

«Дракон» в готовности.

Еще один очень важный помощник.

При этом выделяют два основных вида пил:

  • Стационарная циркулярка – позволяет производить распиловку древесины различной длины в стандартные 4 и 6 метровые виды товарных досок и бруса;

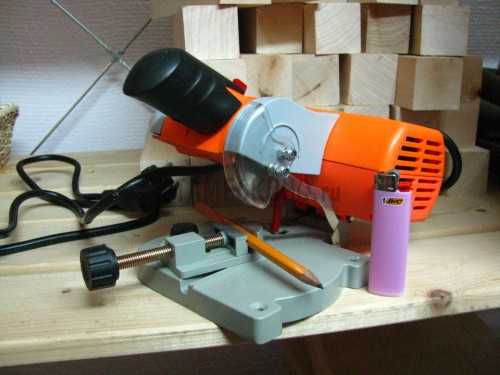

  • Ручные циркулярные пилы, они же мини циркулярные пилы, имеющие прозвища – «драконы» – позволяют произвести роспуск досок на рейки заданных размеров, а также произвести очень точный распил уже готовых столярных элементов под заданным углом.

Стационарные пилы в этом материале имеют факультативную нагрузку, а вот ручные мини пилы представляют гораздо больший практический интерес. Они разрабатывались как высокоточный механизм для простой распиловки деревянных изделий с целью их максимально точной подгонки. Большие обороты мощного двигателя позволяют провести вышеуказанный распил любого деревянного бруса или доски.

В копилку!
Цена таких пил находится в прямой зависимости от мощности двигателя, прежде чем приобретать этого помощника, определитесь для себя, для чего он вам необходим.

Если все ограничится обычными досками и материалами типа МДФ, ДСП или ОСБ, то вам мощные инструменты не понадобятся.

Токарные станки

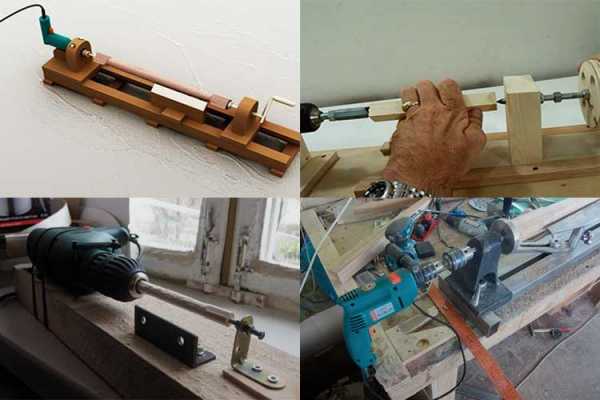

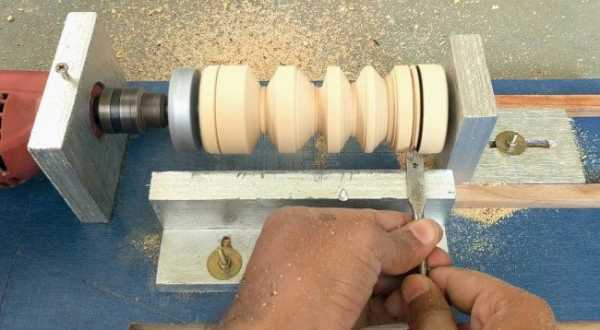

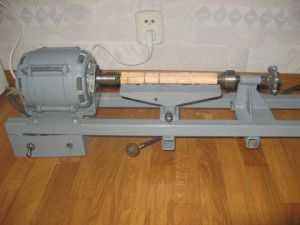

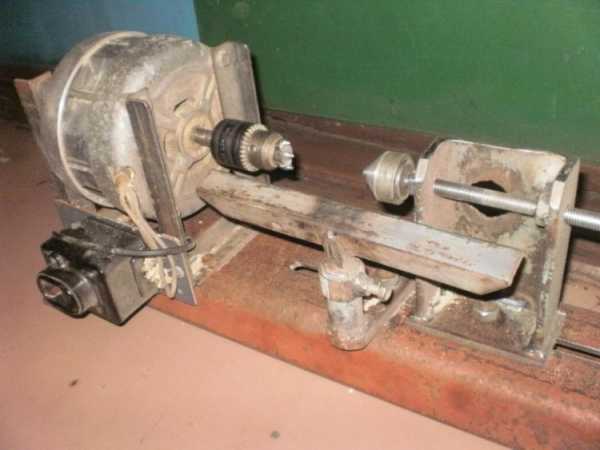

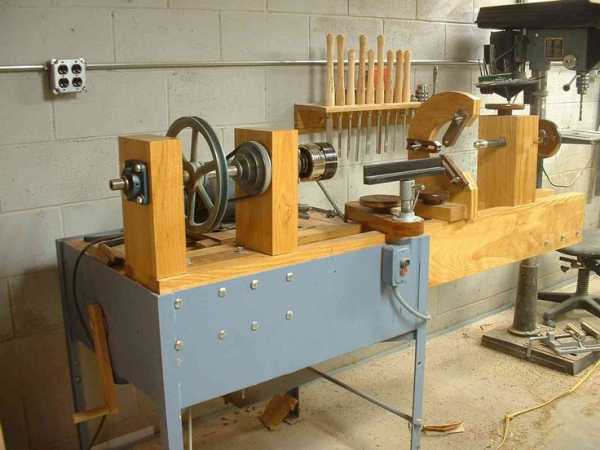

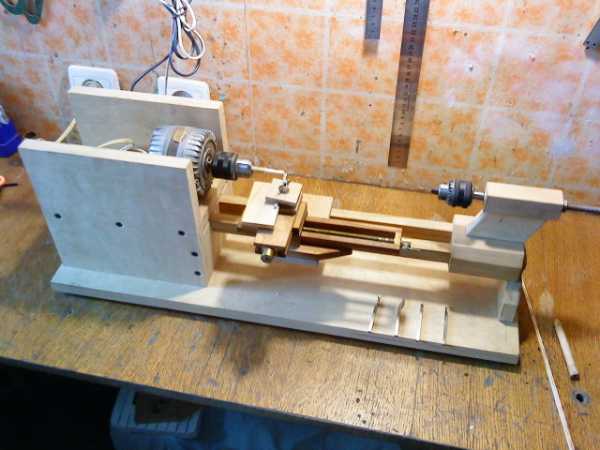

Фото токарного самостроя.

Говоря про мини станок для обработки дерева, чаще всего представляется именно токарный станок. Его предназначение понятно – придание древесной заготовке цилиндрической формы с возможными вариациями.

Область применения изготовленных деталей самая разнообразная:

  • Ручки дверные и рукоятки для инструментов;
  • Точеные ножки столов, стульев, шкафов и прочего;
  • Декоративные планки полочек и прочих элементов мебели;
  • Составные части декоративных ограждений террас, балконов.

Этот список можно было бы продолжить, но нас, прежде всего, интересует не область применения, а возможность самостоятельного изготовления. Да, этот станок также можно сделать своими руками.

С точки зрения мастера, все, что нам надо, это:

  • Устойчивая основа со станиной. Этой основой может быть обычный верстак, а станиной швеллер с отверстиями для фиксации бабок.
  • Бабки: подвижная и неподвижная. При этом неподвижная бабка чаще всего собирается из крутящей насадки для дрели, соединенной с двигателем, а подвижная не что иное, как заостренный фиксирующий штырь, который можно регулировать под длину детали.

Станки для фрезеровки

И даже такую конструкцию можно соорудить своими руками.

Фрезерные станки пользуются популярностью у мастеров. Почему? Попробуем ответить на этот вопрос, используя таблицу.

Проводимые операцииВозможности фрезерных станковЧем можно заменить
Пазы на доскахПредусмотреноЦиркулярные пилы
Сверление отверстийПредусмотрено
Дрели, сверлильные станки
Вырезание фигурного узораПредусмотреноЛобзик, электролобзик для дерева
ГравировкаПредусмотрено на некоторых моделяхРезец и руки мастера

Как вы видите, фрезерный станок во многом заменяет целый арсенал механизмов, кроме того позволяет нанести гравировку на поверхность. И самое главное, фрезерный мини станок по дереву своими руками можно собрать.

Для этого вам необходимо:

  • Собрать устойчивый стол;
  • Оснастить его системой регуляции рабочих движений фрезы;
  • Установить непосредственно фрезу.

В заключение

Никакая инструкция не сможет вам ответить на вопрос, какой из станков вам необходим, а без какого можно обойтись. Все зависит от видов работ, которые вы хотите провести. Видео в этой статье готово предоставить вам дополнительный материал по теме.

rubankom.com

Выбор токарного станка по дереву для использования дома: характеристики и производители

В столярных мастерских и в деревообрабатывающих производственных цехах используется такое оборудование, как настольные токарные станки по дереву. Они являются универсальными, поскольку, используя их, можно выполнять широкий спектр задач, связанных с механической обработкой заготовок из древесины.

  • сверление;
  • обточка;
  • нарезание резьбы;
  • создание пазов;
  • обработка торцов.

Используя настольный токарный станок, можно изготавливать элементы и детали мебели:

  • ножки;
  • стойки;
  • подставки.

Также это оборудование позволяет изготавливать шкатулки, игрушки и посуду из дерева. Правильный выбор этого оборудования, его качественный монтаж и наличие навыков по его использованию позволяет изготавливать качественные изделия с минимальными затратами времени и усилий мастера.

Характеристики токарных станков по дереву

Настольные токарные станки, предназначенные для обработки дерева, представляют собой мини-оборудование, которое имеет массу достоинств. Она обладает небольшим весом, который у большинства моделей не превышает 18 кг. Его без проблем можно установить на любой верстак. Мощность этого оборудования варьируется от 350 до 500 Вт. Самые мощные модели относятся к оборудованию для мелкосерийного производства, поэтому вес станков может доходить до 90 кг.

Качество обработки заготовок при использовании этого оборудования во многом зависит от такого фактора, как частота вращения. Скорость вращения шпинделя может варьироваться в диапазоне от 400 до 3500 об/мин. Регулировку этого параметра следует производить, ориентируясь на такие факторы, как порода древесины и требуемая точность обработки заготовки.

Важные показатели токарного оборудования

У мини-станков, предназначенных для обработки дерева, имеется целый набор важных параметров, о которых следует знать и учитывать при выборе этого оборудования.

Мощность — она говорит о производительности конкретной модели, а также указывает на количество потребляемой оборудованием электроэнергии в процессе его работы. У токарных мини-станков для настольного использования этот показатель составляет 350 Вт.

Частота вращения шпинделя — этот параметр во многом зависит от точности обработки материала и его твердости. Частота вращения у современных моделей станков для обработки дерева варьируется от 400 до 3500 об/мин.

Наряду с перечисленными выше параметрами не менее важным является стоимость токарного оборудования для бытового использования. В настоящий момент на рынке предлагается большой выбор станков для бытового использования, поэтому каждый домашний мастер может подобрать подходящее по цене и своим функциональным возможностям оборудование. При выборе токарного станка следует учитывать не только цену, но и качество оборудования.

Устройство и принцип работы

Как и у любого промышленного токарного станка, у оборудования для бытового использования основным элементом является станина. На ней закреплены все остальные узлы этого оборудования. К наиболее важным относятся:

  • передняя бабка, снабженная вращающимся шпинделем;
  • задняя фиксирующая бабка;
  • подвижной подпятник.

Передняя бабка или, как часто его называют, поводковый патрон, предназначена для вращения заготовки. Для надежной фиксации деталей используют заднюю бабку. Посредством подпятника обеспечивается оптимальный выбор расстояния до заготовки.

Способы закрепления заготовки

Два способа можно использовать для закрепления на токарном оборудовании детали.

  • Между центрами передней и задней бабки.
  • С помощью планшайбы.

Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа. Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель.

Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.

От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.

В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.

Обзор моделей токарных мини-станков

Если перед вами стоит задача приобрести токарный станок по дереву для бытового использования, то при поиске оборудования выбор следует делать в пользу импортных моделей. И дело здесь не только в том, что станки отечественных компаний отличаются более низким качеством в сравнении с зарубежными аналогами.

Импортные модели токарных станков по дереву имеют более высокий класс мощности. Они могут использоваться в промышленных целях. Выбор такого оборудования достаточно большой. Вне зависимости от страны производителя большинство моделей собираются в Китае. Поэтому, выбирая такое оборудование для своей мастерской, необходимо обращать внимание на такие параметры, как цена, качество и функциональность. Лучшим выбором будет станок, у которого соотношение этих параметров оптимальное.

Proma DSO-1000

Если говорить о самой доступной модели импортного токарного станка по дереву, то таковым является чешский агрегат Proma DSO-1000. Его минимальная стоимость составляет 6500 р. Он обладает мощностью 400 Вт. У него имеется возможность для регулировки частоты вращения шпинделя в диапазоне от 850 до 2500 об/мин. Вес этого станка составляет 35 кг. Он отличается достаточно компактными размерами:1450х250х370 мм.

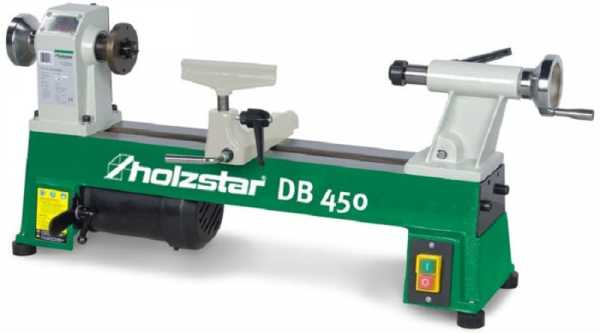

HolzStar DB450

Если вы ищите станок с оптимальным соотношением цены и качества, то вам следует обратить внимание на модель HolzStar DB450. Этот станок китайского производства имеет минимальный ценник 12000 р. В своем оснащении этот токарный мини-станок имеет станину, выполненную из чугуна, благодаря которой при его использовании вибрация минимальна. А это означает, что при совершении операций обработка мелких деталей будет производиться с высокой точностью.

Однако главное преимущество этого оборудования перед конкурентами — высокая скорость вращения шпинделя. Этот параметр можно изменять в диапазоне от 500 до 3150 об/мин. Что касается мощности оборудования, у этого станка этот параметр составляет 370 Вт. Вес станка равен 38 кг, а его габариты невелики — 820х300х430 мм.

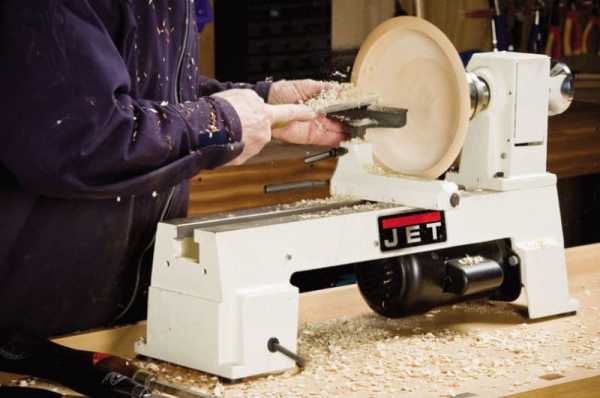

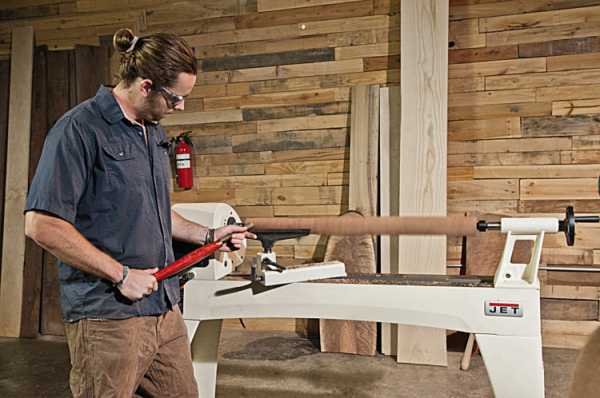

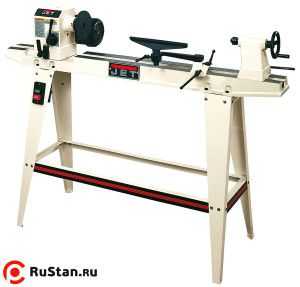

JET JWL-1220

Еще одна модель, о которой стоит сказать — китайский токарный станок JET JWL-1220. От моделей, представленных выше, он отличается своей высокой ценой. Минимальная стоимость этого оборудования составляет 18500 р. Однако, платя такие деньги, вы получаете оборудование с большой мощностью 750 Вт.

Основной элемент этого оборудования (станина) выполнен из серого чугуна. Из него же изготовлен ряд важных элементов этого станка. Благодаря выбору такого материала при совершении операций на этом оборудовании исключены вибрации. Двигатель, которым снабжен этот станок, имеет 6 скоростей и два режима.

При использовании первого режима частота вращения варьируется в диапазоне от 400 до 3300 об/мин. Второй имеет плавную регулировку от 500 до 3900 об/мин. Этот токарный станок можно легко зафиксировать, используя быстрозажимной рычаг. В оснащении станка имеются резиновые ножки, благодаря которым его смещение при совершении операций исключено. Дополнительно с комплектом оборудования производитель предлагает удлинитель станины длиной 710 мм. Что касается веса этого оборудования, то он составляет 45 кг.

Техника безопасности при использовании токарных станков

Если вы приобрели токарный станок и правильно его установили, то не нужно торопиться сразу использовать его. Сначала нужно узнать о правилах работы на этом оборудовании. Техника безопасности работы предполагает соблюдение всех требований и рекомендаций, содержащихся в инструкции по эксплуатации к этому оборудованию.

Перед тем как включать станок, необходимо проверить исправность устройств, которые обеспечивают защиту пользователя. Если во время его осмотра были выявлены какие-то дефекты оборудования или защитных устройств, которыми оно оснащено, то в этом случае возникшие неисправности следует устранить. Для этого необходимо сначала отключить оборудование от электрической сети, а потом совершить все необходимые манипуляции. Рабочее место должно быть свободным от заготовок и предметов, которые могли бы помешать выполнению необходимых мероприятий.

Еще один важный момент в технике безопасности — необходимо, чтобы станок имел устойчивое положение. Для этого размещать его следует на ровной и твердой поверхности. Проводка должна быть проложена таким образом, чтобы не мешала рабочему процессу. В помещении, в котором используется токарный станок, необходимо обеспечить хорошие условия освещения. Установка оборудования должна производиться таким образом, чтобы оставалось достаточно места для его обслуживания в процессе эксплуатации.

Ни в коем случае нельзя оставлять работающий станок без присмотра. Если вам необходимо покинуть мастерскую, то следует выключить его. Занимаясь обработкой заготовки, следует внимательно осмотреть ее перед закреплением в станке и удалить гвозди, инородные предметы, если таковые имеются в ней.

Выполнять токарные операции на оборудовании следует только с использованием хорошо заточенного режущего инструмента. Прежде чем обрабатывать заготовку, следует убедиться в том, что она надежно закреплена. Перед тем как включать токарный станок, следует убедиться в надежности зажима заготовки. Если заготовка кривая или отличается большими размерами, то ее обработка на токарном оборудовании должна производиться при минимальных оборотах.

Заключение

Многие домашние мастера мечтают о настольном токарном станке по дереву. Это понятно, ведь с его помощью можно выполнять широкий круг операций по обработке деревянных заготовок. Приобрести это оборудование сегодня можно без больших проблем. На рынке предлагается большой выбор оборудования различных производителей. Среди всего разнообразия есть немало станков, которые можно использовать в быту. Они имеют небольшие размеры и малый вес, что делает это оборудование мобильным и позволяет легко перемещать его.

Чтобы выбор оборудования оказался удачным, обращать внимание следует не только на цену, но и на функциональность, а также качество приобретаемого станка по дереву. Предпочтение стоит отдавать продукции импортных производителей. В этом случае вам будет обеспечена надежность, функциональность и продолжительный срок службы оборудования.

Кроме этого, зарубежные аналоги токарного оборудования для дома отличаются хорошей мощностью. А это дает возможность с минимальными затратами времени выполнять широкий круг операций по обработке древесины. Следует знать о том, что даже токарный мини-станок – это травмоопасное оборудование, поэтому перед тем как использовать его по прямому назначению, следует внимательно ознакомиться с правилами его эксплуатации и техникой безопасности при его применении.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Токарные станки по дереву для домашней мастерской

Содержание: [скрыть]

  1. Виды деревообрабатывающих станков
  2. Технические характеристики
  3. Устройство
  4. СТД-120М

Ручная обработка древесины с приданием ей определенных округлых форм – процесс сложный, трудоемкий и долгий. Все изменилось, когда инженеры разработали токарный деревообрабатывающий станок. Он практически напоминает токарный станок, с помощью которого обрабатываются металлические изделия, с некоторыми чисто функциональными отличиями. К примеру, в токарном станке по дереву нет автоматической подачи резца к заготовке, все необходимо проводить вручную. Или мощность станка по дереву намного ниже мощности установки по металлу. То же самое касается и веса оборудования.

Виды деревообрабатывающих станков

Существует три вида токарных станков по дереву.

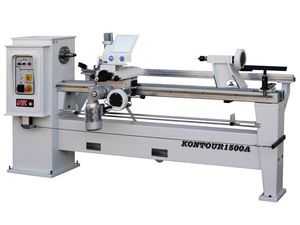

  1. Промышленные. Предназначаются они для массового производства, поэтому у них очень высокая производительность. Такие станки обладают большим функционалом, поэтому рассчитаны только на поточный вариант производства. Обладают большим весом (не меньше 200 кг) и мощностью свыше 1 кВт.
  2. Для небольших производств. Это малогабаритные станки, которые весят от 40 до 90 кг. Мощность их двигателя в пределах 500-1000 Вт. Функционал небольшой, но достаточный, чтобы обеспечить нужды мастерской.
  3. Настольный или бытовой токарный станок. Название уже говорит само за себя – его устанавливают обычно на верстак и используют для изготовления единичных изделий. Мощность такого станка для дома не превышает 500 Вт, весит он в пределах 20 кг.

Существует еще одно разделение оборудования, в основе которого лежит функционал.

  • Это токарно-фрезерные станки, на них можно растачивать пазы.
  • Токарно-винтовые, на которых можно нарезать резьбу и делать изделия под конус.
  • И станки с ЧПУ. По сути, это автоматический токарный станок по дереву, который работает по заданной программе. То есть, токарь только устанавливает заготовку и включает оборудование.

Любая из этих моделей может выполнять базовый комплекс операций. А именно: обточку, подрезку, сверление, шлифовку, нарезку резьбы. Поэтому выбор токарного деревообрабатывающего станка определяется именно мощностью и специализированным функционалом.

Технические характеристики

Еще раз остановимся на вопросе, как выбрать токарный станок в зависимости от его характеристик. Как уже было сказано выше, основной критерий выбора – мощность. Все будет зависеть от того, какие задачи возлагаются на устройство. Если необходимо иногда в домашних условиях что-то сделать своими руками, то маломощный настольный токарный станок по дереву будет оптимальным вариантом. Если приходится часто изготавливать деревянные изделия, к примеру, для малого бизнеса, то лучше приобрести агрегат с мощностью 0,5-1,0 кВт.

Второй критерий выбора – размер обрабатываемой детали. Здесь учитываются два показателя: расстояние от установленной детали до станины (оно варьируется в диапазоне 25-40,5 см) и межцентрового расстояния – 33-110 см.

Третья характеристика – скорость вращения шпинделя. Здесь достаточно широкий диапазон: 400-3500 об/мин. Чем быстрее вращается заготовка, тем точнее и чище ее обработка.

Устройство

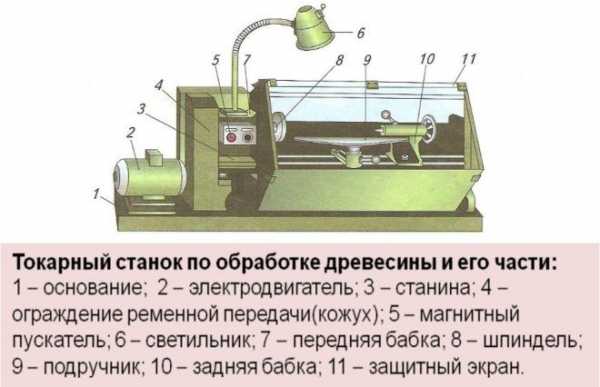

Конструкция токарного станка:

  • Станины;
  • Передней бабки;
  • Задней бабки;
  • Электродвигателя.

Это основные узлы, на которых установлены все остальные детали.

Станина – это основная часть токарного станка. По сути, это основа, на которой закреплены все остальные узлы и детали. Изготавливают ее из чугуна, это цельное изделие. Именно поэтому снижается вибрация самого оборудования.

Передняя бабка – это узел, в котором соединены несколько функций. Первая – это крепление заготовки. Вторая – передача крутящего момента через установленный в ней шпиндель. Вращение передается от электродвигателя посредством установленных ремней (такой принцип работы).

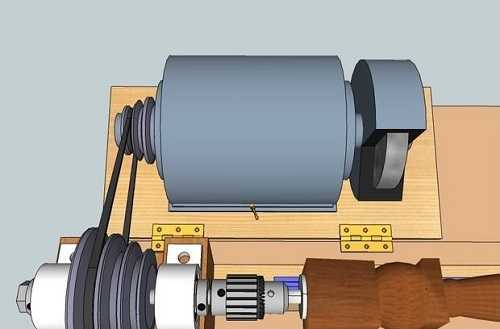

Менять скорость вращения шпинделя можно, изменив месторасположение ремней на шкивах станка, как показано на фото ниже. Или способом с помощью электронной аппаратуры на более мощных аналогах.

Заготовка в шпинделе закрепляется с помощью поводкового патрона. Чтобы провести фиксацию болванки, чтобы она не вибрировала, как консоль, используется задняя бабка и вставленный в нее патрон.

В устройство токарного станка для точения древесины также входит планшайба. Ее основное назначение – это крепление болванки, если необходимо обточить торцы изделия. В остальных случаях используется межцентровое крепление. Здесь важно точно установить заготовку между центрами, чтобы максимально снизить ее биение.

Есть еще один элемент, увеличивающий функционал деревообрабатывающего токарного станка, это так называемый копир. Его используют в тех случаях, когда нужно изготовить несколько изделий сложной формы. Обычно в него устанавливается режущий инструмент.

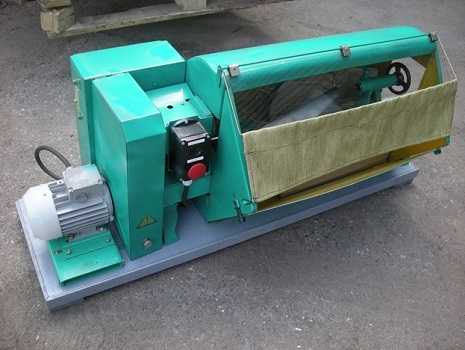

СТД-120М

Токарные станки СТД 120 серии, чаще всего используются для комплектации школьных и бытовых мастерских. Если сравнивать его с более мощными моделями, то он характеризуется оптимальным соотношением технических возможностей и ценой.

Устройство токарного станка по обработке древесины марки СТД-120М точно такое же, как и у остальных моделей, но с небольшими улучшениями и отличиями. А именно:

  • Скорость вращения шпинделя можно изменять путем смещения клиновой ременной передачи на шкивах, в которых два ручья. То есть, можно использовать два значения скорости вращения: 1100 и 2150 об/мин.
  • Блок управления (он кнопочный) располагается на передней бабке, что очень удобно.
  • В комплектацию обязательно входят сменные шпиндели.
  • Рабочая зона снабжена дополнительными защитными прозрачными шторками.

СТД-120М работает только от сети напряжения 380 В. При этом в устройство токарного станка для обработки древесины установлен электродвигатель мощностью 0,4 кВт.

Размеры заготовки: длина 45 см, диаметр не более 19 см. Есть определенные условия монтажа оборудования для обработки дерева.

  • Установка на стальное или бетонное основание, толщина которого должна составлять 600-800 мм.
  • Вокруг пол не должен быть скользким.
  • Крепление производится на анкера.



Некоторые условия эксплуатации

  • Деревянная болванка должна быть без сучков и очень сухой (влажность не выше 20%).
  • Обрабатывать заготовки большого диаметра рекомендуется на малых оборотах.
  • Через каждые 500 часов эксплуатации необходимо производить смазку вращающихся узлов и деталей.

Конструктивные особенности станка обуславливаются тем, что можно некоторые ремонтные работы проводить своими руками. К примеру, восстановить работоспособность задней и передней бабки или поменять шкив на валу. В любом случае необходимо ознакомиться с ремонтной инструкцией, которая приходит в комплекте к оборудованию. Ознакомьтесь с видео, где показано, как работает станок по дереву для домашней мастерской.

Хотелось бы добавить, что схема токарного станка очень проста. Изготовить его своими руками можно без проблем, если знать принцип его работы. Для этого, конечно, придется подготовить чертеж с точными размерами узлов и деталей.

derevo-s.ru

изготовление станины, бабок, установка двигателя и резцов

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

  • станина, на которой закреплены все составные части;
  • электрический привод;
  • передняя бабка;
  • задняя бабка;
  • подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

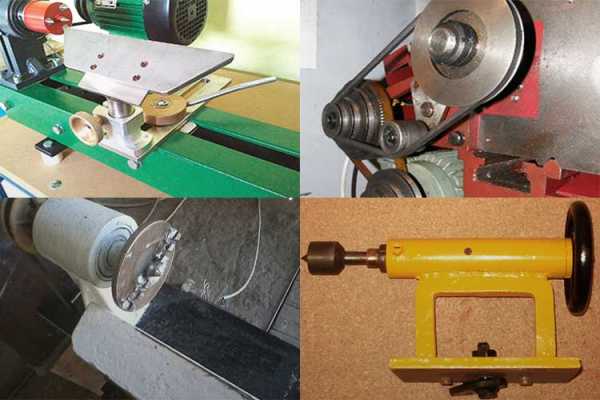

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

drevogid.com

Токарные станки по дереву для дома: обзор, выбор

Основные требования к токарному станку для дома — сохранение функциональности при уменьшении размеров и шума. Мощность любительских устройств для обработки дерева намного ниже, чем профессиональных, но умелые руки мастеров создают оригинальные, полезные вещи даже на маленьких настольных станочках.

Свойства и характеристики

токарный станок по дереву Holzstar

Используя любительское оборудование, можно своими руками изготавливать из дерева сувениры, посуду, мелочи для интерьера, детали мебели, точить инструмент и сверла, выбирать пазы, наносить резьбу. Обрабатываются детали сложных форм, конусообразные и цилиндрические.

На правильно подобранном оборудовании можно точить не только дерево, но и некоторые виды пластиков, мягких металлов.

Особенности компактных моделей для дома:

  • невысокая мощность — 350 — 500 Вт;
  • небольшая масса — от 17 до 40 кг;
  • скорость вращения заготовки в пределах 400 — 3400 об\мин.

На самых производительных токарных станках этого класса можно изготавливать своими руками небольшие партии деталей на продажу.

Конструкция и принцип действия

Все узлы и детали токарного станка расположены на раме или станине. Основные элементы конструкции: передняя опора с приводом и передающим валом, задняя опора для фиксации детали и мобильная подставка под резец. В передней бабке располагается поводковый патрон, который передает заготовке вращательное движение. Задняя бабка удерживает свободный конец заготовки, она особенно необходима при работе с длинными деталями. Подставка под резец или подпятник поддерживает резак в нужном месте.

Заготовка фиксируется в токарном станке между центрами опор или на планшайбу. При работе с заготовками из дерева чаще используется первый способ, не позволяющий обрабатывать торцы. Крепление на планшайбу используется при обработке торцевых поверхностей, оно более надежно. Деталь фиксируется с помощью болтов, а не зубьев патрона.

При креплении важно отцентровать деталь, чтобы во время движения она не «била». Для этого предусмотрен центроискатель углового типа.

Подача резака осуществляется вручную, он фиксируется только при работе с копиром. В остальных случаях мастер держит резец своими руками с упором на подпятник.

Заготовка вытачивается в два захода:

  • начерно: под углом до 30 градусов;
  • окончательная: под углом до 45 градусов.

За каждый заход снимается материал толщиной не более 1 миллиметра.

Выбирая токарный станок для домашнего использования, следует обратить внимание на величину биения шпинделя. Очень неплохой результат — 0,02 мм, ведь работа на оборудовании по обработке дерева своими руками не предполагает идеальной точности.

Обзор наиболее популярных моделей

токарный станок по дереву Jet-1442

Рассмотрим характеристики нескольких моделей токарных станков для любительского применения.

Kinzo 48P5600Proxxon DB250Jet JML- 1014iКалибр СТД-350Корвет 71
Типнастольныйнастольныйнастольныйнастольныйнастольный
Мощность, Вт350100370350370
Тип электромотораасинхронныйколлекторколлекторколлекторасинхронный
Скорость вращения, об\мин850 — 21501000-5000500 — 3900500 — 3400760 — 3200
Максимальные габариты заготовки1000 х 350250 х 80350 х 250330 х 250420 х 250
Размер шпинделя1 х 8″М16х11 х 8″1 х 8″1 х 8″
Вес, кг3823017,538

Таблица 1. Технические характеристики токарных станков для дома

Kinzo 48P5600: станина выполнена из труб прямоугольного сечения, предусмотрено использование удлинителя для обработки заготовок длиннее 40 см. Можно менять скорость вращения заготовки, переставляя ремень на шкивах (4 пары). При покупке такого станка, следует обратить внимание на соосность передней и задней оси. Во время прижима задней стойкой, основание может деформироваться. Хрупкие пластиковые ручки на зажимных болтах.

Jet JML- 1014i: станина цельнолитая из чугуна. Скорость вращения изменяется плавно в нескольких диапазонах. Чтобы изменить диапазон, необходимо переставить на шкиве ремень. Очень тихо работает, удобно выставлять обороты на электронном блоке. Чтобы стопорить шпиндель предусмотрена нажимная ручка, которая находится слева.

Proxxon DB250: станина из алюминия, очень небольших размеров, позволяет вытачивать только самые маленькие детальки для авиамоделирования. Во время работы желательно прикреплять устройство к верстаку, иначе конструкция из легкого сплава будет болтаться. Очень тихо работает, нет биения, но мощность станка невелика, поэтому работать нужно аккуратно и медленно.

Корвет 71: станина литая чугунная, скорость вращения изменяется путем перестановки на шкивах ремня. Несмотря на небольшие размеры, конструкция не отличается от профессионального токарного оборудования. Двигатель выдерживает стабильные обороты, практически не вибрирует и не шумит. Коротковат подручник, его явно недостаточно для внутренней обточки деталей длиннее 110 мм. Оборудован удобным эксцентриковым механизмом для перестановки подручника.

Калибр СТД-350: аккуратная станина из литого чугуна. Может не совпадать центр задней и передней осей, что очень мешает при работе с короткими деталями из плотного дерева. Шпиндель не бьет, легко налаживается, прочная станина, работает тихо. Слабый частотный регулятор — крутящий момент на минимальной позиции практически невозможно использовать.

Самодельный токарный станок

самодельный токарный станок из стиральной машинки

Своими руками дома можно собрать токарное устройство, ничем не уступающее фабричному.

Материалы для станины: дерево, черный металл (на сварке), легкие сплавы (крепление на болтах), текстолит. Главное, чтобы конструкция была устойчивой и крепкой, а центры бабок совпадали.

Привод: проще всего взять готовую часть от старой дрели, но подойдет асинхронный электродвигатель от любого оборудования мощностью не менее 150 Вт.

Направляющие: в зависимости от материала корпуса это может быть щель в основании, рейки из дерева или вмонтированная своими руками алюминиевая рельса.

Обзор самодельного токарного станка для дома и демонстрация его работы в первом видеоролике и выбор готового во втором:

stanokgid.ru

Токарные станки по дереву для домашней мастерской

С давних времен человек испытывает страсть к обработке древесины. И если пару веков назад для получения качественного продукта, соответствующего всем требованиям княгини или князя (а только они могли позволить себе такую роскошь), мастер должен был несколько десятков часов обрабатывать изделие для того, чтобы оно достигло круглой формы. Понятно, что цена такой работы была просто огромной, а сам процесс чрезвычайно долгим и трудным.

В современном мире все изменилось после изобретения токарного станка по дереву. По внешнему виду он имеет сходства с обычным токарным станком, используемым для обработки металла, но присутствуют существенные отличия. Например, последний имеет функцию автоматической подачи резца к заготовке, тогда как, в деревообрабатывающем станке все операции выполняются вручную. Конечно же, главное отличие заключается в мощности, для дерева используются двигатели с пониженными характеристиками, которые позволяют уменьшить вес оборудования.

Если вы решили заняться обработкой древесины, то без этого устройства вам придется туго. Поэтому первым шагом к творчеству либо бизнесу станет приобретение токарного станка. Домашние приборы обладают такой же функциональностью, как и профессиональные модели, но занимают мало места и издают меньше шума.

Характеристики станков по дереву

Токарный деревообрабатывающий станок, пусть и любительский, позволяет изготавливать из древесины различные сувениры, мебель, посуду, наносить резьбу и многое другое.

Посуда и кухонные аксессуары

Спектр возможностей ограничен только фантазией и техническими характеристиками. Практически все станки позволяют заниматься обработкой деталей сложных форм и различных размеров.

Если правильно подобрать оборудование, то вы сможете работать с деревом и некоторыми видами металла (мягкими), а также с пластиком. Стоит знать, что при приобретении станка для дома, нужно обратить внимание на характеристики, типичные для этой категории оборудования.

  • Все подобные станки обладают малой мощностью. Примерно от 350 до 500 Вт.
  • Благодаря первому пункту, их масса также небольшая. Самые легкие представители весят около 17 кг, а наиболее тяжелые – 40 кг. Но масса самых тяжелых не сравнится с массой профессиональных станков, достигающих 100 и более кг.
  • Скорость вращения заготовки варьируется в пределах 350–3500 оборотов в минуту.

Самые дорогие, и по совместительству, производительные, позволяют вытачивать детали, которые в будущем пойдут на продажу.

Виды станков

Все оборудование, предназначенное для обработки древесины можно поделить на три группы:

  • Промышленные токарные станки по дереву, которые много весят, но обладают мощными двигателями. Предназначены для больших объемов работы, поэтому могут выдавать большую производительность.
  • Промышленные малого размера. Их отличительной особенностью является мощность, не превышающая 500 Вт. Предназначены для использования в небольших мастерских. Весят около 70 килограмм.
  • Настольный токарный станок по дереву, его использование целесообразно в тех случаях, когда требуется обработать одну или несколько деталей. Устанавливается на стол, компактен, обладает малым весом и при работе не производит много шума, что делает возможным его применение в домашних условиях.

Настольный токарный станок по дереву

Конечно же, все станки можно разделить на другие категории по функционалу. Сюда относятся комбинированные и специализированные устройства. Первые стоят намного дороже и не всегда могут обеспечить повышенное качество обработки материала, поэтому целесообразнее использовать специализированные виды для той или иной цели:

  • Если требуется расточить паз или заняться его обработкой, то лучшим выбором будут токарно-фрезерные станки.
  • Токарно-винтовые подойдут для создания конусообразных заготовок либо для нанесения резьбы.
  • Станки с ЧПУ позволяют заранее написать программу, которой прибор будет следовать без непосредственного участия мастера.

Стоит сказать, что вне зависимости от того, какую модель выберете, все они смогут выполнять общий набор функций:

  • обрезка;
  • сверление;
  • нанесение резьбы и пазов;
  • выполнение проемов и сверление отверстий;
  • точение.

Разница лишь в том, что станки, предназначенные, например, для нарезания резьбы, выполнят такую работу идеально, а другая модель может справиться с задачей хуже.

Токарный станок по дереву своими руками

Технические характеристики

Если вы собрались приобрести станок для домашней мастерской, то следует обратить особое внимание на такой критерий, как его мощность. Именно от мощности зависят задачи, которые должен выполнять прибор. Иногда случается так, что настольный станок является лучшим выбором, так как все изделия не требуют огромных трудозатрат. Но если собрались открыть малый бизнес, то для этого дела нужен станок, мощность которого более 500 кВт.

Но также выбор должен зависеть от размера детали, которую может обработать станок. Для правильной выборки по этому критерию нужно учитывать всего два параметра. Первый – это расстояние от детали до станины, чаще всего, оно находится в пределах 25–40 см. Второй – межцентровое расстояние, от 33 до 110 см.

После первых двух, по важности и счету, характеристик, нужно перейти к третьей – скорости вращения шпинделя. Так как диапазон выбора очень широк, то следует отталкиваться от общего правила, созданного на основе следующей корреляции – от скорости вращения заготовки зависит чистота и точность обработки.

Если вы выбираете домашний станок, то особенное внимание нужно уделить величине биения шпинделя. Отличным результатом считается две сотых мм, так как работа на таком станке не предполагает идеальных результатов.

Шпиндель токарного станка

Однако, если показатель будет существенно больше, следует отказаться от такого приобретения в пользу более точного прибора.

Принцип действия токарных станков

Все токарные станки по дереву работают по единому принципу действия. Заготовка подвергается фиксации в токарном станке, после чего мастер подает резак и начинает вытачивание заготовки. Нужно понимать, что все детали такого станка располагаются на станине. В качестве основных элементов можно выделить:

  • Передняя опора, на которой расположен привод и вал передач.
  • Задняя опора, фиксирующая деталь и являющаяся подставкой для резца.
  • Передняя бабка, служащая для расположения поводкового патрона, придающего вращение заготовке.
  • Задняя бабка удерживает заготовку и используется в тех случаях, когда работа осуществляется с применением деталей большой длины.

Токарный станок по дереву

Обработка изделий всегда происходит в два этапа. Сначала мастер выполняет черновой этап обработки, выполняющаяся под углом в 30 и менее градусов, а потом приступает к чистовой обработке с повышение градусов до 45.

Нужно понимать, что обработка изделий занимает некоторое время, так как один заход позволяет снимать не более 1 мм древесины.

Сборка станка своими руками

Если покупка токарного станка по дереву для дома кажется слишком простым делом, то вы можете попытаться изготовить такой прибор самостоятельно. Для этого потребуется использовать привод от дрели с мощностью не более 150 Вт. Для станины можно использовать деревянную основу либо легкие сплавы. Главное требование к конструкции – бабки должны находиться на одном уровне и их центры совпадают.

В зависимости от выбранного материала корпуса, выбираются направляющие. Вариантов множество от реек, выточенных из дерева, до самостоятельно вмонтированных алюминиевых рельсов.

Видео: Выбор токарного станка по дереву

promzn.ru
