Диаметр условный трубы и диаметр – ,
| Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Строительство — Инженерное оборудование. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Автор: Administrator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23.06.2010 09:57 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* — Полимерные трубы этих наружных диаметров имеют нестандартный диаметр условного прохода. Например — Наружный диаметр 125 мм соответствует напорным трубам ПНД (полиэтилен) и трубам из ПП (полипропилена). У первых толщина стенки будет 6 мм (соответственно диаметр условного прохода — 113 мм), у вторых толщина стенки будет 11,4 мм (Dу=114 мм). Dн=400 мм. ПВХ Dу=380 мм, ПНД Dу=362 мм. Dн=500 мм. ПВХ Dу=475 мм, ПНД Dу=452 мм. Dн=800 мм. ПНД Dу=724 мм. Dн=1000 мм. ПНД Dу=905 мм. Dн=1200 мм. ПНД Dу=1108 мм. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
www.sovdarem.ru

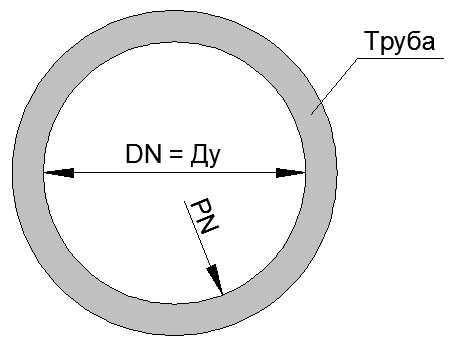

Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
DN – Стандарт обозначающий условный внутренний диаметр.
PN – Стандарт обозначающий номинальное давление.
Что такое Ду?
Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычное представление DN. Сейчас категорически нужно отказаться от такого наименования Ду.
Что такое DN?
DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход): Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры.
Примечание — Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
В чем обычно измеряется DN?
По условиям стандарта вроде бы она не имеет строгой привязки к единице измерения (написано в документах). Но она обозначает именно размер диаметра. А диаметр измеряется длиной. И потому что единица измерения длины может быть разным. Например, дюйм, фут, метр и тому подобное. Для Российских документов мы просто по умолчанию измеряем в мм. Хотя в документах написано, что она все таки измеряется в мм. ГОСТ 28338-89. Но не имеет единицу измерения:
Как это не имеет, если имеет? Можете написать в комментариях, как понять эту фразу?
Кажется дошло… DN (порядковый номер диаметра выраженный в милиметрах). То есть он не имеет единицу измерения, а как бы содержит константные значения (цифровые дискретные значения типа: 15,20,25,32…). Но нельзя обозначить например, как DN 24. Потому что цифры 24 нет в ГОСТ 28338-89. Там идут строгие значения по порядку как: 15,20,25,32… И только их нужно выбирать для обозначения.
DN измеряется диаметром условного прохода в мм.(миллиметр=0,001 м.). И если в российских документах вы увидите DN15 то это будет обозначать внутренний диаметр примерно 15 мм.
Условный проход – говорит о том, что это внутренний диаметр трубы, выраженный в миллиметрах — условно. Термин «Условно» говорит о том, что значение диаметра не точное. Условно мы принимаем, что оно примерно равно некоторым значениям стандарта.
Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный размер) приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.
По стандарту из: ГОСТ 28338-89 принято выбирать те цифры, о которых договорились. И свои цифры с запятыми придумывать не стоит. Например, DN 14,9 будет ошибкой обозначения.
Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
Вот эти цифры:
Например, если реальный внутренний диаметр равен 13 мм, то пишем как: DN 12. Если внутренний диаметр 14мм. то принимаем значение DN 15. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.
Если в проектах следует обозначить и диаметр и толщину стенки трубы, то нужно указывать так: ф20х2.2 где наружный диаметр равен 20 мм. А внутренний диаметр равен на разницу толщины стенки. В данном случае внутренний диаметр равен 15,6мм. ГОСТ 21.206–2012
Увы, но нам приходится подчиняться чужим стандартам
Любые привозимые материалы из-за рубежа чаще всего были разработаны с помощью другой размерности длины: Дюйм
Поэтому чаще всего размеры бывают ориентированы на Дюйм. Обычно за место слова дюйм пишут кавычку.
1 дюйм = 25,4 мм. Что тоже самое 1” = 25,4 мм.
Таблица размерностей. Обычно за место слова дюйм пишут кавычку.
1/2 “ = 25.4 / 2 = 12,7. Но в реальности такой размер 1/2 “ равно проходу 15 мм. Точнее может быть 14.9мм. для стальной трубы. В общем, размеры могут отличаться на несколько мм. Поэтому в таких случаях для точных расчетов нужно узнавать внутренний диаметр у конкретной модели отдельно.
Например, размер 3/4” = 25,4 х 3/4 = 19 мм. Но пишем в документах “условно” DN20 – примерно внутренний диаметр равен 20мм.
Вот собственно размеры, которые чаще всего соответствуют в Российском переводе.
В таблице указан внутренний диаметр в мм.
Номинальное давление PN: Подробнее в ГОСТ 26349 и ГОСТ Р 52720.
Имеет единицу измерения: кгс/cм2. Обозначение кгс означает кг х с (килограмм умноженное на с). с=1. с характеризует как бы коэффициент силы. То есть умножая килограмм(массу) на силу мы конвертируем массу в силу. Это такая поправка для дотошных физиков. Если Вы обозначите кг/cм2 в принципе тоже не ошибетесь, если будите полагать что массу мы воспринимаем как силу. Также такая единица как кг/cм2 ошибочна тем, что давление образована из двух единиц (сила и площадь). Масса это другой параметр. Потому что масса только на поверхности земля создает ту силу которая давит на землю(сила тяготения). Значение с=1 на поверхности земля. И если Вы улетите на другую планету, то сила гравитации будет другая, и масса будет создавать другую силу. И на другой планете коэффициент с=1 будет равен другому значению. Например, с=0,5 создаст давление в два раза меньше.
Для чего нужен PN ?
Значение PN нужно для того, чтобы указать прибору предел давления, которое нельзя превышать для нормальной работы прибора, для которого это значение задано. То есть при проектировании, проектант должен за ранее знать, на какое максимальное давление рассчитан прибор.
Например, если прибору дали значение PN15 это означает, что прибор рассчитан на эксплуатацию с давлением не превышающим 15 кгс/см2. Что примерно равно 15 Бар.
1 кгс/см2 = 0.98 Бар. Грубо говоря значение PN примерно равно Бару или атмосфере.
Например, если прибору дали значение PN10 то оно рассчитано на давление не превышающую 10 Бар.
Определение PN по стандарту
Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
Российские нормы: ГОСТ 26349-84, ГОСТ 356-80, ГОСТ Р 54432-2011
Европейские нормы: DIN EN 1092-1-2008
Американские нормы: ANSI/ASME B16.5-2009, ANSI/ASME B16.47-2006
| Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email. | ||
Серия видеоуроков по частному дому
Часть 1. Где бурить скважину?
Часть 2. Обустройство скважины на воду
Часть 3. Прокладка трубопровода от скважины до дома
Часть 4. Автоматическое водоснабжение
Водоснабжение
Водоснабжение частного дома. Принцип работы. Схема подключения
Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
Расчет самовсасывающего насоса
Расчет диаметров от центрального водоснабжения
Насосная станция водоснабжения
Как выбрать насос для скважины?
Настройка реле давления
Реле давления электрическая схема
Принцип работы гидроаккумулятора
Уклон канализации на 1 метр СНИП
Схемы отопления
Гидравлический расчет двухтрубной системы отопления
Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
Гидравлический расчет однотрубной системы отопления
Гидравлический расчет лучевой разводки системы отопления
Схема с тепловым насосом и твердотопливным котлом – логика работы
Трехходовой клапан от valtec + термоголовка с выносным датчиком
Почему плохо греет радиатор отопления в многоквартирном доме
Как подключить бойлер к котлу? Варианты и схемы подключения
Рециркуляция ГВС. Принцип работы и расчет
Вы не правильно делаете расчет гидрострелки и коллекторов
Ручной гидравлический расчет отопления
Расчет теплого водяного пола и смесительных узлов
Трехходовой клапан с сервоприводом для ГВС
Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
Конструктор водоснабжения и отопления
Уравнение Бернулли
Расчет водоснабжения многоквартирных домов
Автоматика
Как работают сервоприводы и трехходовые клапаны
Трехходовой клапан для перенаправления движения теплоносителя
Отопление
Расчет тепловой мощности радиаторов отопления
Секция радиатора
Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
Новые насосы работают по-другому…
Регуляторы тепла
Комнатный термостат — принцип работы
Смесительный узел
Что такое смесительный узел?
Виды смесительных узлов для отопления
Характеристики и параметры систем
Местные гидравлические сопротивления. Что такое КМС?
Пропускная способность Kvs. Что это такое?
Кипение воды под давлением – что будет?
Что такое гистерезис в температурах и давлениях?
Что такое инфильтрация?
Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
Гидравлические смыслы, понятия и расчет цепей систем отопления
Коэффициент затекания в однотрубной системе отопления
Видео
Отопление
Автоматическое управление температурой
Простая подпитка системы отопления
Теплотехника. Ограждающие конструкции.
Теплый водяной пол
Насосно смесительный узел Combimix
Почему нужно выбрать напольное отопление?
Водяной теплый пол VALTEC. Видеосеминар
Труба для теплого пола — что выбрать?
Теплый водяной пол – теория, достоинства и недостатки
Укладка теплого водяного пола — теория и правила
Теплые полы в деревянном доме. Сухой теплый пол.
Пирог теплого водяного пола – теория и расчет
Новость сантехникам и инженерам
Сантехники Вы все еще занимаетесь халтурой?
Первые итоги разработки новой программы с реалистичной трехмерной графикой
Программа теплового расчета. Второй итог разработки
Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
Итоги разработки новой программы по гидравлическому расчету
Нормативные документы
Нормативные требования при проектировании котельных
Сокращенные обозначения
Термины и определения
Цоколь, подвал, этаж
Котельные
Документальное водоснабжение
Источники водоснабжения
Физические свойства природной воды
Химический состав природной воды
Бактериальное загрязнение воды
Требования, предъявляемые к качеству воды
Сборник вопросов
Можно ли разместить газовую котельную в подвале жилого дома?
Можно ли пристроить котельную к жилому дому?
Можно ли разместить газовую котельную на крыше жилого дома?
Как подразделяются котельные по месту их размещения?
Личные опыты гидравлики и теплотехники
Вступление и знакомство. Часть 1
Гидравлическое сопротивление термостатического клапана
Гидравлическое сопротивление колбы — фильтра
Видеокурс
Скачать курс Инженерно-Технические расчеты бесплатно!
Программы для расчетов
Technotronic8 — Программа по гидравлическим и тепловым расчетам
Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
Полезные материалы
Полезная литература
Гидростатика и гидродинамика
Задачи по гидравлическому расчету
Потеря напора по прямому участку трубы
Как потери напора влияют на расход?
Разное
Водоснабжение частного дома своими руками
Автономное водоснабжение
Схема автономного водоснабжения
Схема автоматического водоснабжения
Схема водоснабжения частного дома
Политика конфиденциальности
infosantehnik.ru
| | Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Сочленения и присоединения. Стандарты на фланцы, резьбы, размеры труб, шпонки, электрические и механические соединения / / DN — диаметр номинальный. DN / Ду — диаметр условный. Диаметры условные, номинальные, Ду, DN, NPS и NB. Условный проход. Метрические и дюймовые диаметры. SDR. S. PN. DN резьбы (Ду), DN диаметр (Ду), DN размер (Ду). / / Таблица соответствия Ду, DN диаметров номинальных = «условных проходов» = диаметров условных (устарело), резьб и наружных диаметров стальных и полимерных труб по ГОСТ и DIN / EN. Таблица для Ду10-1200.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dpva.ru
Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб
| Наружный диаметр трубы, Dн (мм) | ||||
Условный проход, Dу (мм) | Диаметр резьбы, G (мм) | Трубы ВГП(водогазопроводные) | Трубы электросварные | Трубы полимерные (ПВХ, ПНД, ПП) |
| 10 | 3/8” | 17 | 16 | 16 |
| 15 | 1/2” | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1” | 33,5 | 32 | 32 |
| 32 | 1·1/4″ | 42,3 | 42 | 40 |
| 40 | 1·1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2·1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3·1/2″ | 101,3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125* |
| 150 | 6” | 165 | 159 | 160 |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400* | ||
| 500 | 530 | 500* | ||
| 600 | 630 | 630 | ||
| 800 | 820 | 800* | ||
| 1000 | 1020 | 1000* | ||
| 1200 | 1220 | 1200* | ||
* – Полимерные трубы этих наружных диаметров имеют нестандартный диаметр условного прохода.
Например – Наружный диаметр 125 мм соответствует напорным трубам ПНД (полиэтилен) и трубам из ПП (полипропилена). У первых толщина стенки будет 6 мм (соответственно диаметр условного прохода – 113 мм), у вторых толщина стенки будет 11,4 мм (Dу=114 мм).
Dн=400 мм. ПВХ Dу=380 мм, ПНД Dу=362 мм.
Dн=500 мм. ПВХ Dу=475 мм, ПНД Dу=452 мм.
Dн=800 мм. ПНД Dу=724 мм. Dн=1000 мм. ПНД Dу=905 мм. Dн=1200 мм. ПНД Dу=1108 мм.
tehenergo.org
Таблица соответствия Ду, DN диаметров номинальных = диаметров условных (устарело), резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
| |||||
dpva.ru

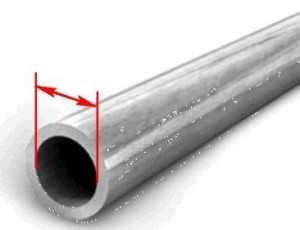

Обозначение диаметра условного прохода. Условный диаметр трубы это что? Нормы и стандарты
Последние:- Классификация трубопроводной промышленной арматуры
- Лучшая щадящая краска для волос
- Война за теплый туалет или как провести канализацию
- Как правильно сделать канализацию в частном доме
- Схема и самостоятельный монтаж водяного теплого пола в частном доме
vvsc.ru
определение внутреннего диаметра для разных материалов
Согласно ГОСТ 28338-89, который регламентирует все габариты трубопроводов условный проход трубы – это параметр, соответствующий усредненному внутреннему диаметру (габаритам пропускного отверстия). Причем взаимозаменяемость и совместимость, как труб, так и фитингов (соединительных элементов) определяется именно по условному проходу.
Таким образом, диаметр условного прохода трубы – это ключевой параметр всего трубного проката, от значения которого зависит сама возможность сборки трубопровода любого типа. Кроме того, по условному проходу просчитывается такая важная характеристика, как пропускная способность магистралей.
Габариты пропускного отверстия
↑Размеры условных проходов трубного проката
Размерный ряд условного прохода предполагает деление трубного проката на 49 типоразмеров с диаметром от 2,5 до 4000 миллиметров. Причем три значения из размерного ряда – диаметры в 16, 63 и 160 миллиметров допускается применять лишь в гидравлических и пневматических системах, а еще пять диаметров – 0,175; 2,6; 3,2; 3,6; 3,8 метра — не применимы к трубной арматуре общего назначения.
Таким образом, в ГОСТ 28338-89 содержатся отсылки к 40 стандартным и девяти специализированным габаритам условного диаметра.
↑Маркировка
Труба водогазонапорная
Согласно отечественным стандартам уловный проход обозначается литерами «ДУ» и цифрами, указывающими на номинальный диаметр в миллиметрах. Таким образом, шифр ДУ150 указывает на то, что перед нами находится трубы с номинальным диаметром 150 миллиметров.
Но фактический внутренний диаметр такой арматуры может быть далек от указанного значения. Ведь литерами ДУ150 маркируют и трубы с наружным/внутренним диаметром 156/144 миллиметра, и прокат с наружным/внутренним диаметром 156/149 миллиметров.
Поскольку, согласно ГОСТ 28338-89, в размерном ряде условных диметров ест только два ближайших значения – 125 и 150 миллиметров. В итоге, указанные выше, фактические 144 и 149 миллиметров округляют до 150 «условных» миллиметров.
В зарубежных стандартах условный диаметр обозначают литерами DN и цифрами из того же размерного ряда (от 2,5 до 4000 миллиметров). Ведь все трубы – и отечественные, и заграничные – должны быть взаимозаменяемыми.
↑Условные проходы стальных труб
Габариты условных проходов стальных труб зависят от способа производства подобной арматуры.

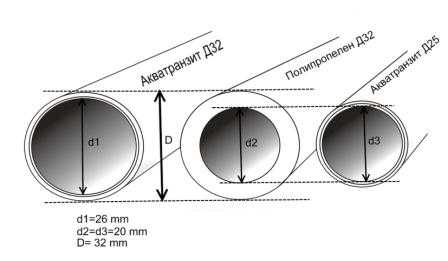

Сравнения условной прохождения водной массы по телу трубы
С учетом четырех возможных технологий размерный ряд условных диаметров труб из стали сужается до следующих значений:
- 20-500 миллиметров – у труб, изготовленных методом горячего проката (определяются по ГОСТ 8732-78).
- 5-250 миллиметров – у труб, изготовленных методом холодного проката (габариты указаны в ГОСТ 8734-75).
- 10-1400 миллиметров – у труб сварного типа с продольным швом (размеры указаны в ГОСТ 10704-91).
- 160-2400 миллиметров – у труб сварного типа со спиралеобразным швом (размеры указаны в ГОСТ 8696-74).
У стальных труб 38 типоразмеров с оригинальными условными диаметрами
Таким образом, сортамент стальных труб разделен на 38 типоразмеров с оригинальными условными диаметрами (в пределах от ДУ5 до ДУ2400), среди которых есть 4 специальных типоразмера, используемых в маркировке труб для гидравлических и пневматических систем.
При этом указанные значения упоминаются не только в соответствующих ГОСТ, описывающих сортаменты и типовые габариты.
Условные диаметры труб можно отыскать и в особых таблицах, в которых содержится информация о допустимом внутреннем давлении, пиковой продольной и поперечной нагрузке и прочих характеристиках, связываемых с типом сечения и условными проходами арматуры из стали.
↑Условный проход полипропиленовых труб
Габариты полимерных труб определены в ГОСТ 18599-2001, в котором указано, что сортамент подобной арматуры, по условному диаметру, разделен на 32 типоразмера. Причем «крайние» габариты полимерных труб равны 10 и 1600 миллиметрам, соответственно.
Кроме того, указанный ГОСТ 18599-2001 предполагает деление этих 32 типоразмеров на семь групп, разнящихся толщиной стенки (от 2 до 70 миллиметров) и сопротивляемость внутреннему давлению (от 0,16 до 2 МПа).
То есть, зная условный проход трубы можно заранее спрогнозировать и величину максимального давления в трубопроводе, и пропускную способность всей магистрали.
