Диммер фото – устройство и принцип работы диммера

Диммер: разновидности и установка своими руками

Оглавление публикации:
Диммер: разновидности и их особенности
Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Что такое диммер, современному человеку объяснять долго не придется – это устройство, предназначенное для отключения и плавной регулировки света. Другое дело – разновидности этих устройств, с ними знакомы не все, и здесь могут возникнуть некоторые недопонимания. В этой статье вместе с сайтом stroisovety.org мы подробно изучим такое устройство, как диммер – разберемся с его разновидностями, тонкостями установки и рассмотрим возможность самостоятельного изготовления данного устройства.

Что такое диммер

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.

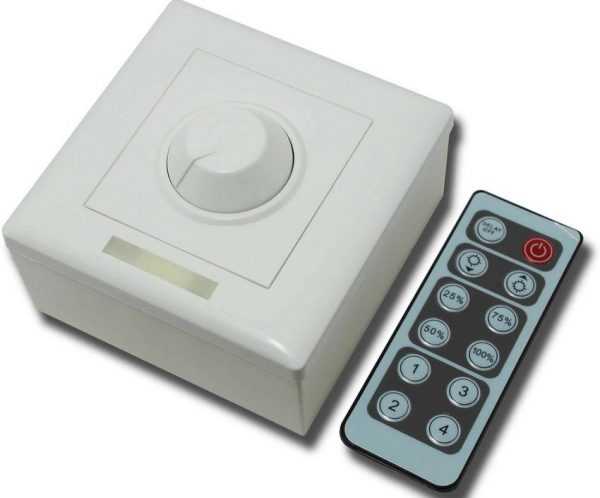

   Диммер с пультом ДУ фото

3. Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя. Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.
   • Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.
   • Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.
   • Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.
   • Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.
   • Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

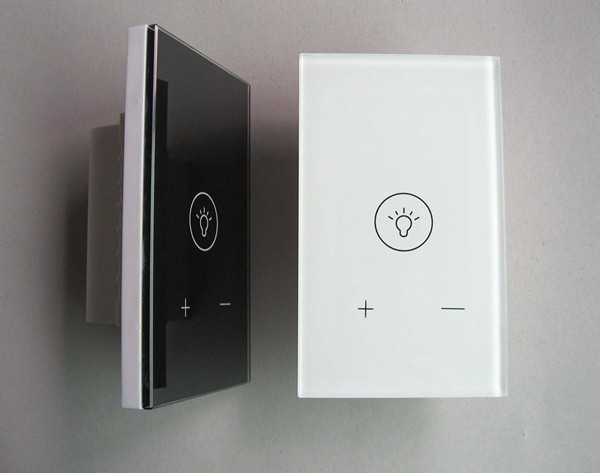

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

   Выключатель с диммером фото

3. Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
4. Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

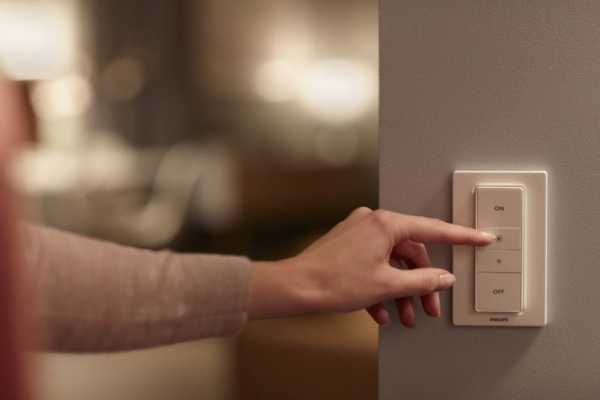

Клавишный диммер фото

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

• Снимаем выключатель и отсоединяем его от электрической проводки.
• Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
• Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
• Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
• Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

stroisovety.org

Выключатель с регулятором яркости света (диммер): виды и подключение

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

• контроль яркости света;
• настройка времени изменения яркости;
• управление с пульта ДУ;
• длительный срок эксплуатации;
• запрограммированное художественное мерцание, создание картин с подсветкой;
• экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

• чрезмерный расход электричества в некоторых случаях;
• создание радиопомех, мешающих работать электробытовой технике;
• небольшие нагрузки становятся причиной неисправности диммеров;
• работа диммеров часто приводит к нежелательному мерцанию света.

к содержанию ↑

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

к содержанию ↑

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя.

Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

к содержанию ↑

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

1. Работа по таймеру.
2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
5. Возможность голосового управления системой.
6. Стандартно команды отдаются с пульта дистанционного управления.

к содержанию ↑

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.



к содержанию ↑

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

к содержанию ↑

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

к содержанию ↑

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

• стандартные цоколи E, G, MR;
• возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

к содержанию ↑

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

к содержанию ↑

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

к содержанию ↑

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.





Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

к содержанию ↑

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

к содержанию ↑

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.





О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Выключатель с регулятором яркости света (диммер): виды и подключение

220.guru

устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

• динистора, часто встречается и другое его название — диак;
• симистора, по-другому — триак;
• узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

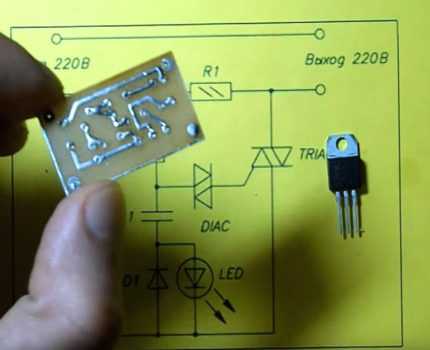

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

• вид управления;
• способ размещения;
• внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

• механическим;
• электронным;
• дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

• радиосигнал;
• инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

• накладные;
• встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

• по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
• проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

sovet-ingenera.com

Как подключить диммер — описание применения и монтаж диммера (115 фото)

Теперь для получения приглушенного полумрака в комнате не надо выкручивать лампочки или прикрывать люстру плотной тканью — достаточно приобрести диммер и настроить интенсивность освещения. С его помощью можно не только экспериментировать с затемненностью, но и существенно экономить потребляемую электроэнергию.

Тем, кто не знаком с таким современным чудом электротехники, приглашаем подробнее узнать функциональность, принцип работы и схему для подключения диммера.

Краткое содержимое статьи:

Что это такое?

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

• Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
• Продлевать срок службы лампочек;
• Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
• Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Есть лишь один недостаток — высокая цена, которая окупается через несколько месяцев сниженными суммами в квитанциях за свет. Многих пугает также неизвестность прибора, но на самом деле, принцип работы диммера безопасный и понятный каждому, кто проходил в школе курс физики.

Как работает диммер

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Каким бывает регулятор

Современные рынки предлагают несколько видов диммеров. В основном деление происходит по типу регулятора:

• Поворотные, в которых регуляция интенсивности освещения возможна через круглую поворотную ручку.
• Кнопочные, с одной или несколькими кнопками на сенсорном экране, предлагающими несколько вариантов пропускаемой мощности.

Также разнятся устройства по форме (круглые, квадратные, прямоугольные), количестве регулируемых светильников (от одного до четырех), цвету, материалу и многому другому, что существенно не влияет на их эксплуатацию.

Как выбрать подходящий

Представленный ассортимент порождает закономерный вопрос: какой диммер лучше выбрать? Помогут с ответом полезные советы:

• Стандартный диммер подходит только для галогенных ламп и ламп накаливания, для светодиодов необходимо подбирать специальные устройства.
• Максимальная нагрузка должна превышать существующее напряжение в сети.
• Хорошо зарекомендовали себя производители «Berker», «Bironi», «Simon».

Особенности подключения

Как таковых, особых моментов, как подключить выключатель с диммером, нет — процесс монтажа идентичен стандартной розетке или простому выключателю.

Алгоритм выглядит следующим образом:

• Отключить подачу питания в квартире или доме (во всех помещениях сразу).
• Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.
• Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
• Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
• В пустой подрозетник вставить заднюю часть диммера.
• Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
• Проверить прочность соединений, установить клеммы.
• Зафиксировать декоративную крышку.
• Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы. Осталось только подобрать подходящее устройство и приступить к монтажу.

Фото диммера



https://youtu.be/wdMXA2gu0rw

Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Диммер. Какой выбрать? | Электрик

Сейчас регулярно вместо обыденных выключателей ставят диммеры. Они бывают различные и у этих приборов есть как плюсы, так и минусы. Перед его покупкой вам нужно понять, что это диммер и с какими лампами возможно его применять, чтоб потом не выбросить деньги на ветер.

За прошедшие пару лет было создано огромное количество модификаций диммеров и их функции более не ограничиваются обычным регулированием яркости. Современный диммер — хорошее средство автоматизации осветительной сети, с развитием электроники их работа стала практически идеальной, а недочеты были сведены к наименьшему количеству.

Диммер – это малогабаритный прибор, который дозволяет управлять светом. Иным словом — светорегулятор. При помощи него задается нужная яркость освещения в комнате. В случае если вы читаете газету, то возможно устроить свет по яснее, ежели укладываете спать малыша, то возможно устроить освещение наименьшим. Регулирование света исполняется конфигурацией выходного напряжения либо частотной скважности тока.

Имейте в виду, что данную регулировку любят не многие лампы и это считается его минусом. Но несмотря на все вышесказанное его использование дозволяет сберегать электричество и продлевает срок эксплуатации самих ламп, что считается обязательно его плюсами. Естественно при желании им возможно управлять и иной нагрузкой, но данное изредка практикуется.

Для того, чтобы выбрать регулятор (диммер) освещения необходимо определиться, а что собственно он будет регулировать?

Вас в первую очередь, при выборе диммера, должно интересовать количество и тип лампочек, установленных в люстре, и их суммарная мощность.

Сразу хочу заметить, что компактные люминесцентные лампочки c патронами как у ламп накаливания или люминесцентные длинные лампы пока не позволяют регулировать яркость и соответственно вопрос выбора модели диммера отпадает.

Лампы накаливания.

Наиболее простыми для регулировки считаются простые лампочки. Немного труднее управлять трансформаторными галогеновыми лампами, как для обычных, так и для электрических трансформаторов.

Лампачка работает поскольку электрический ток проходит через ее нить накала, которая греется и начинает сиять. Данные лампочки, как и их наиблежайшие родственники — галогенные лампы (на самом деле, эти же лампы накаливания, но с прибавлением вовнутрь пробирки галогенсодержащих соединений для предупреждения улетучивания материала нитей накала), считаются более утилитарным видом лампочки, так как работают с хоть каким диммером. Они плохо переносят очень высокое напряжение, но довольно неплохи при соответственном его уровне. По откликам тех покупателей, которые желали сберечь электроэнергию и прирастить срок эксплуатации ламп накаливания с помощью внедрения диммеров, это получается прекрасно. Почти все пользователи сообщают о том, что лампочки накаливания имеют все шансы с дешевыми диммерами работать аналогично хорошо, как и с продвинутыми моделями. Они тускнеют практически полностью, когда ручка диммера пребывает в положении чуть повыше отключенного.

Люминесцентные лампы.

У данных ламп внутри пробирки присутствуют пары ртути. Генерируемое ними при нагреве уф-излучение возбуждает люминофор, которым снутри покрыты стены пробирки, чтоб излучать заметный свет. Некие пользователи в собственных откликах сообщают о том, что в нижней доли спектра регулировки диммера их лампы просто отключаются. Все дело в том, что они используют  малогабаритные люминесцентные лампы, не созданные для применения с диммерами: в случае если домовладелец установит невысокое напряжение через это приспособление, лампа просто выключится, но не потускнеет. Чтоб возможно было применять диммер с такой лампой, она обязана иметь диммирующий балласт, о чем должно быть обозначено на упаковке. Некие обычные диммеры станут совместимы с такой лампой, но не многие из них. Покупатели обязаны постоянно избирать диммер 220В с указанием производителя о сопоставимости его с люминесцентными лампами.

Светодиодные лампы.

Механизм работы диммеров для светодиодных ламп состоит в том, что яркость осветительного прибора изменяется с помощью конфигурации импульсов тока сети. Изменяется ширина импульсов, но не мощность. Диммер действует на принципе отсекания амплитуды напряжения.
При работе диммера со светодиодными лампами неотклонимым считается присутствие дросселя в осветительном приборе. Эти диммеры рассчитаны на наименьшую мощность сравнивая с обыкновенными лампами.
Чтобы в обычной системе освещения была вероятность регулировки яркости светодиодных ламп, основные изготовители выпускают лампы с таковой возможностью, о чем непременно рассказывается и в паспорте на лампу, и на упаковке.

Выбор лампы

Простые лампочки имеют все шансы тускнеть от нулевой отметки до Сто процентов, а люминесцентные и светодиодные невозможно эксплуатировать ниже 10-20% номинального значения их яркости, и домовладельцы не сумеют с ними достигнуть значения полного удобства. Также, люминесцентным и светодиодным лампам потребуется наиболее дорогой и непростой светодиодный диммер. Но в длительной возможности они гарантируют существенную экономию электричества.

Выбор диммера по исполнению

По своему исполнению в управлении освещением диммеры делятся на следующие типы:

1. Поворотные. Включение и регулировка освещения производится путем вращения ручки.

2. Поворотно-нажимные. Подключение света случается нажатием на ручку, а регулирование освещения делается методом ее вращения. Они готовы запоминать настройку освещения в различие от поворотных.

3. Клавишные. Подключение случается нажатием на кнопку, а регулирование освещением делается методом удерживания кнопки более 3-х секунд.

4. Сенсорные. Управление производится с помощью прикосновения к сенсорной панели.

5. С пультом дистанционного управления. Управляется при помощи пульта ДУ. Пульт действует по радиоканалу либо по инфракрасному каналу. Радиоканал разрешает управлять освещение здания с хоть какой точки, в том числе и с улицы.
Инфракрасный канал просит наведения пульта на диммер, механизм работы тот же, как у телека.

6. Модульные. Устанавливают в распределительных щитках на DIN-рейку. Это широкий класс приборов, которые, помимо всего этого, что позволяют регулировать яркость, реализовывать разные световые сценарии, имеют все шансы производить огромное количество иных функций, даже системах «Умный дом».
Управляют этими диммерами с помощью выносных клавиш и регуляторов, пультами дистанционного управления либо по системным шинам.

7. Управление через Wi-fi . Система обширно используется в технологии построения «умных домов», где освещение здания управляется с телефонного аппарата либо планшета. Неописуемо комфортно, когда у вас есть возможность с хоть какой точки здания отключить либо включить свет причем даже управлять электроприборами. Эти системы так же оснащаются обыденным сенсорным пультом.

8. Переносные диммеры-розетки и диммеры-удлинители. Подойдут напольным светильникам и настенным бра которые включаются в розетку

      Какой вид диммера избрать вам решайте сами. Данный выбор находится в зависимости от ваших пожеланий, вашего удобства и бюджета.

Кроме того имейте в виду, что обычные сохраняющие энергию лампочки, которые сейчас стали чрезвычайно востребованы, невозможно подключать к диммеру. Они могут нередко подмигивать и станут стремительно перегорать. Тут необходимо брать особые энергосберегающие лампы, которые непосредственно созданы для управления при помощи диммера.

elektt.blogspot.com

что это такое, фото обзор разновидностей: сенсорный, диммер-выключатель, проходной для ламп накаливания, видео инструкция как подключить своими руками

Год начала внедрения диммеров считается 1890. Именно тогда в одном американском театре была применена установка постепенного затухания освещения зала. Придумал эту систему не электрик и не инженер, а просто любитель театрал, который был по совместительству еще и самоучкой в области электрики. Звали его Гранвилл Вудс. Итак, давайте разберемся в вопросе: диммер – что это такое?

Сам по себе диммер выполняет две основные функции:

1. Включает и выключает освещение, то есть, полностью замещает обычный выключатель.
2. Регулирует яркость освещения.

Диммер выполняет функцию выключателя и регулирует яркость освещения

По своему внешнему виду – это небольшой прибор, который устанавливается на место механического выключателя. Поэтому заменить один другим очень просто. К тому же современные модели сегодня могут не только регулировать яркость лампы накаливания, но и оснащены другими полезными функциями. Какими?

• С программатором, который контролирует включение и выключение света по настройке.
• Автоматическое выключение согласно установленному таймеру.
• Постепенное отключение (плавное).
• С пультом дистанционного управления.
• Управление голосом.
• Некоторые модели можно напрямую подключать к системе «умный дом».

Как выбрать

Перед тем как начать выбирать димер, необходимо определиться с необходимыми именно для вас функциями из вышеобозначенного списка. Именно по ним и стоит делать выбор. Но есть и некоторые чисто конструктивные отличия моделей друг от друга.

Модульный диммер

Модульные приборы

Чисто по внешнему виду модульные образцы очень похожи на автоматы, которые устанавливаются в распределительных электрических щитах. Поэтому их монтаж производится чаще всего именно в этих щитах на DIN-линейки. Их можно устанавливать в осветительную сеть с лампами накаливания или с галогенными лампами на 12 вольт, в состав которых входят понижающие трансформаторы.

Эти модели чаще всего используются в составе освещения на лестничных клетках, в подвалах и коридорах. Управление этим прибором осуществляется обычным выключателем или выносной кнопкой.

С монтажной коробкой

Под монтажной коробкой подразумевается обычный подрозетник. То есть, сам диммер устанавливается вместо выключателя в его подрозетник. Управление прибором производится кнопкой, которая вынесена на лицевую панель.

Модель с пультом дистанционного управления

Диммер данного типа обычно устанавливается в сеть с лампами накаливания, галогенными источниками света двух видов: с индуктивной нагрузкой, то есть, с понижающим трансформатором, и емкостной нагрузкой, то есть, через электронный трансформатор.

Моноблочный

Само название говорит за себя. Эта модель исполняется, как единый блок, устанавливаемый в монтажную коробку, в состав которого входит и диммер, и розетка. Для этого в стене высверливается гнездо, куда прибор и устанавливается. Но у него есть одно преимущество – это толщина, равная 26 мм. То есть, установка выключателя диммера возможна даже в не очень толстых перегородках. Там, где обычный выключатель может и не поместиться.

Но и это не последнее отличие. В этом устройстве применяется двухпроводное подключение. Но, как и в случае с выключателем, диммер устанавливается в разрыв именно фазного контура. По внешнему виду (дизайну и цвету) моноблочный вариант настолько разнообразен, что подобрать его под дизайн интерьера помещения будет несложно.

Моноблочный поворотный диммер

Плюс ко всему у каждой моноблочных моделей есть определенные отличия в системе управления освещенностью комнаты. Их несколько видов:

• Поворотно-нажимные. Это самый простые конструкции, в которых включение и выключение производится нажатием на клавишу, а яркость изменяется поворотом этой клавиши по часовой стрелке или против.
• Поворотные. Все управление производится только вращением кнопки (клавиши). Единственный их минус – это невозможность установки памяти на яркость. Если вы заново включаете лампу накаливания или другой вид, то яркость всегда будет минимальной. Ее придется подгонять до необходимой вручную.
• Клавишные. Очень похожи на обычные выключатели. Если есть необходимость включить или выключить свет, просто нажимаем клавишу вверх или вниз. А вот чтобы изменить яркость, надо нажимать на края клавиши и удерживать ее более 3 секунд.
• Сенсорный диммер. Это самые современные и совершенные модели. Нет никаких кнопок и клавиш, ничего не надо крутить и нажимать. То есть, никаких движущихся деталей, что говорит о высокой надежности и долгосрочной эксплуатации. Все управление сводится к тому, что придется пальцами прикладываться к панели на лицевой стороне прибора.

Подводные камни

Внимание! Не стоит устанавливать диммер для освещения, где присутствуют энергосберегающие или люминесцентные лампы. Все дело в том, что эти источники дневного света, если так можно выразиться, не диммируются.

Хотя надо сказать, что иногда, по непонятным причинам, даже эти виды ламп начинают изменять яркость света при управлении диммером. Скажем так, что ни к чему хорошему это все равно не приведет. Потому что срок эксплуатации и ламп, и регулирующего яркость прибора снижается в несколько раз. Так что от этой затеи стоит сразу отказаться.

Следующий минус связан с минимальной нагрузкой диммеров. Обычно она составляет 40 Вт. Поэтому если освещение комнаты ниже данного показателя по причине сгорания одной или нескольких ламп, плохого контакта и так далее, то в приборе появляется неприятный звук. К тому же светильник начинает мерцать с частотой 50 Гц. Оба явления неприятны для слуха и зрения.

Не стоит устанавливать диммер на энергосберегающие и люминисцентные лампы

Внимание! Если нагрузка в потребительное сети резко снизилась ниже 40 Вт, то диммер может выйти из строя, если не сработает автоматическое отключение.

Чтобы решить эту проблему, можно к прибору установить так называемый усилитель мощности. Он может поддерживать устройство до 1,8 кВт. Кстати, это касается и максимальной нагрузки, которая указана на корпусе регулятора яркости. Если усилитель не устанавливается, то надо будет придерживаться максимальной нагрузки, не превышая ее. Хотелось бы отметить, что простые модели более надежны в перегрузках.

Не последнее место будет занимать и температурный режим эксплуатации. Оптимальная температура – это +25С. Если защитный блок не среагировал вовремя, то при повышенной температуре диммер тут же перегорает.

И последнее. При небольших нагрузках коэффициент полезного действия устройства резко падает. Но радует то, что установить и подключить диммер своими руками не проблема. Так что вызывать и платить электрикам нет смысла. Экономия небольшая, но все же приятно. Единственное, когда помощь профессионала понадобится обязательно, это когда есть необходимость дополнительно установить проходной диммер. Это под силу не каждому новичку.

Сенсорный диммер

Обозначения

Чтобы сориентироваться правильно при выборе, необходимо обращать внимание на значки, которые наносятся на корпус прибора.

• Буква «R» говорит о том, что диммер можно совмещать только с лампами накаливания.
• «L» – можно устанавливать в сеть с понижающими трансформаторами.
• «C» – с электронными трансформаторами.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, что такое диммер? Разобрались в его видах и подвидах, определили, при каких условиях он может работать долго и эффективно. Но как видно из информации, этот прибор достаточно капризный. Так что перед тем как покупать его, стоит выяснить для себя, а нужен ли он вообще.

onlineelektrik.ru

Как выбрать диммер по мощности, типу ламп и конструкции

Диммер представляет собой приспособление, предназначенное для регулирования яркости светильников. Простыми словами, диммером называется регулятор освещения. Представим ситуацию, когда одна и та же комната предназначена как для работы, так и для отдыха. К примеру, занимаясь работой в гостиной, любому понадобится более яркое освещение, чем в моменты просмотра телевизора. Во втором случае потребитель предпочел бы гораздо более приглушенный свет. Для того, чтобы иметь возможность регулировать яркость одних и тех же источников света, а не устанавливать дополнительные, используют светорегулятор. Устройство, помимо удобства, позволяет своему хозяину экономить значительную долю электрической энергии, а также продлевать срок службы источников света. В этой статье мы расскажем, как выбрать диммер по мощности, конструкции и типу ламп.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек.

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий. Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора.

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера. Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления.

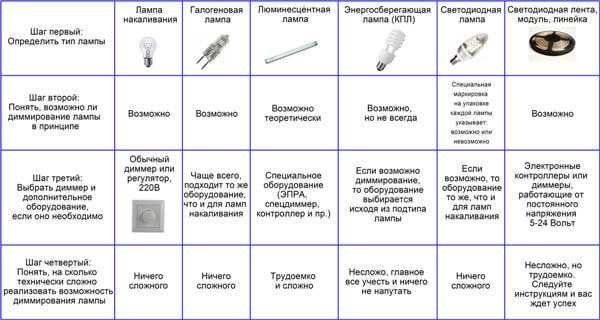

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Мощность

Также важно правильно выбрать диммер по мощности. Для того, чтобы осуществить выбор подходящего диммера, необходимо определиться с его расчетной мощностью. Для этого подсчитывается общая потребляемая мощность подсоединенных ламп. Если неправильно выбрать параметры регулятора освещения, то он может, как не заработать, так и наоборот, сразу выйти из строя.

Чтобы понять, какая мощность у лампочек, просто смотрите на упаковку, на ней должны быть указаны все параметры, от чего и нужно отталкиваться при выборе светорегулятора для дома либо квартиры. Если упаковки нет, значит внимательно осмотрите саму лампу, качественные производители на корпусе указывают характеристики своей продукции.

Важный момент — при выборе мощности диммера обязательно учитывайте запас, минимум 20%, но лучше 50%. Например, если суммарная мощность лампочек в светильнике составляет 100 Вт, регулятор должен быть рассчитан на 150 Вт.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.

Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Напоследок рекомендуем просмотреть полезные видео обзоры, в которых также предоставлены советы по выбору регулятора освещения для дома и квартиры:

Теперь вы знаете, как выбрать диммер по мощности, типу лампочек и конструкции, а также какие виды светорегуляторов существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

samelectrik.ru
