Диммер своими руками для ламп накаливания – Диммер для ламп накаливания — принцип устройства, схема подключения, изготовление своими руками

Диммер своими руками — устройство, принцип работы как сделать диммер самому

Диммеры в технологии освещения создают приятный комфортный свет. Они помогают экономить энергию и могут продлить срок службы используемых ламп. Примерами диммеров в домашнем хозяйстве являются пылесосы, которые уменьшают мощность всасывания с помощью поворотной ручки, а также зарядка ноутбука, снижающая освещённость экрана. Для того чтобы правильно эксплуатировать эти устройства, надо понимать, как работает диммер.

Блок: 1/8 | Кол-во символов: 419
Источник: https://pochini.guru/byt/kak-sdelat-dimmer

Разделы статьи

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами.

Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды. Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света.

Важно помнить! Такие регуляторы генерируют электромагнитные помехи. Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель.

Блок: 2/6 | Кол-во символов: 848
Источник: https://YaElectrik.ru/elektroprovodka/dimmer-svoimi-rukami

Как сделать устройство своими руками

Обычный диммер прост и дёшев в изготовлении, так как для этого требуется небольшое количество вполне доступных радиодеталей. Вот главные из них:

1. Тиристор: это полупроводниковый элемент, в котором имеется три или больше pn-перехода. К внешним полупроводниковым слоям подключены два управляющих электрода — анод и катод. Подавая на эти электроды управляющий сигнал, можно переводить тиристор в одно из двух состояний — «открыто» (проводимость становится высокой) или «закрыто» (проводимость становится низкой), то есть он работает как электронный выключатель.
   Тиристоры

2. Симистор: полное название этого полупроводникового прибора — симметричный триодный тиристор, то есть он является разновидностью только что описанной группы элементов. Каждый из управляющих электродов симистора одновременно является и анодом, и катодом. Будучи в открытом состоянии, пропускает ток в обоих направлениях (тиристор — только в одном направлении). Для удержания в открытом состоянии не требует постоянной подачи управляющего сигнала. Как и тиристор, симистор играет роль управляемого электронного выключателя (такой элемент часто ещё называют ключом). На основе этих приборов собирается силовая часть схемы диммера.

   Симистор

3. Динистор: ещё один элемент из полупроводниковых материалов, полное название — двунаправленный диод. По структуре похож на тиристор, только не имеет управляющих электродов. По принципу действия похож на предохранительный клапан: как только напряжение на контактах достигнет порогового значения — открывается. В диммерах такие элементы используются в цепях управления (участвуют в формировании управляющего сигнала).

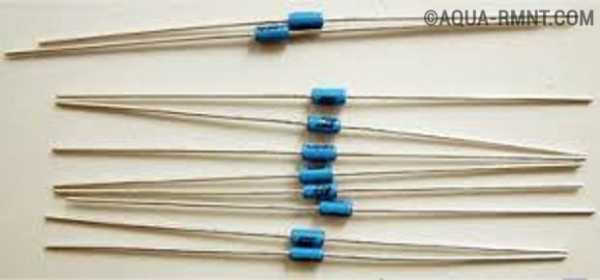

   Динисторы

4. Прочие детали — резисторы, диоды, конденсаторы, функции которых всем известны.

Несколько слов стоит сказать о сборке диммера. Наиболее простым является так называемый навесной монтаж, когда все элементы соединяются в единую схему посредством проводов.

Так выглядит диммер, собранный навесным способом

Перед пайкой зачищенные жилы отрезка провода, обрезанного до нужной длины, а также «ножки» радиодеталей нужно при помощи паяльника подвергнуть лужению (используется припой и специальный флюс либо канифоль).

Материалы для соединения проводов методом пайки

После пайки все соединения следует обмотать изолентой. Если этого не сделать, при неосторожном контакте или попадании влаги может случиться короткое замыкание.

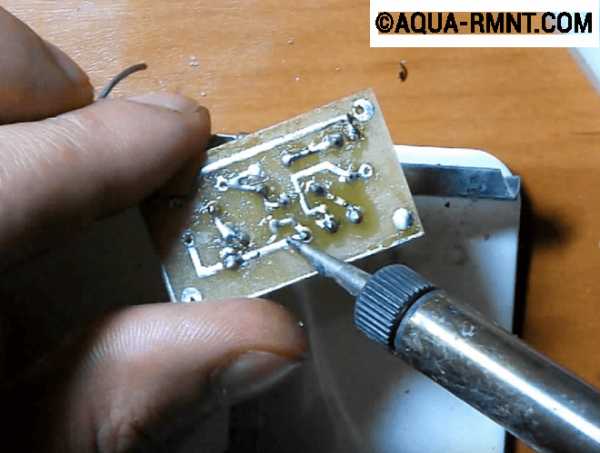

Более сложный вариант — сборка диммера на самодельной печатной плате.

Сборка диммера на печатной плате

Её изготовление требует некоторого навыка, но зато прибор получится миниатюрным и более надёжным. Дорожки на плате, как и жилы проводов при навесном монтаже, необходимо лудить. Процесс пайки также ничем не отличается.

Теперь рассмотрим несколько схем электронных диммеров.

На симисторе

Данный прибор предназначен для подключения к сети с напряжением 220 В. Как видно, кроме симистора и динистора здесь присутствует RC-цепочка. В ней имеется делитель напряжения, состоящий из переменного резистора R1 и постоянного R2.

Схема диммера на симисторе

Схема работает следующим образом:

1. Пользователь устанавливает сопротивление R1, от которого зависит напряжение в цепи R2 — C1. От этого напряжения, в свою очередь, зависит время зарядки конденсатора C1.
2. Когда напряжение на нём достигает определённого значения, оно заставляет открыться динистор DB3, который включен в эту же цепь между R2 и C1.
3. При этом через DB3 подаётся импульс на симистор VS1, тот открывается и пропускает ток в нагрузку. Чем быстрее заряжается C1, тем раньше откроется VS1 и, соответственно, тем более продолжительной будет та часть полупериода, в течение которой ток пропускается к нагрузке. Следовательно, и электрическая мощность будет больше.

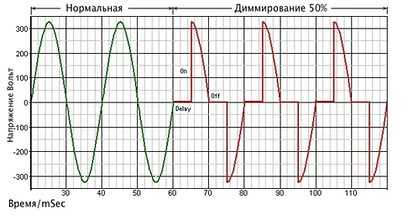

Процесс регулирования интенсивности освещения таким диммером отображён на графике:

График регулирования интенсивности освещения

Время, за которое заряд в С1 достигает порога открывания DB3, обозначено через t*.

На тиристорах

Тиристоры хороши тем, что их можно извлечь из старых электроприборов, например, телевизоров. Таким образом, диммер получится практически бесплатным. Вот его схема:

Схема диммера на тиристоре

Тиристоры, в отличие от симисторов, пропускают ток только в одном направлении, поэтому для данного диммера их потребуется два — по одному на каждую полуволну переменного тока. Соответственно, понадобится и два динистора, посредством которых, как и в первой схеме, формируется управляющий импульс.

По принципу действия схема очень похожа на предыдущую:

1. Положительная полуволна через цепь R5 — R4 — R3 заряжает конденсатор С1.
2. Как только напряжение на С1 окажется достаточным для открывания динистора V3, он (динистор) пропустит управляющий импульс на электрод тиристора V
3. V1 откроется и пропустит ток в нагрузку.
4. При отрицательной полуволне аналогичным образом сработает тиристор V2, в то время как V1 будет закрыт. Заряд конденсатора в этом случае осуществляется через цепь R1 — R2 — R

Конденсаторный светорегулятор

В отличие от первых двух, этот вариант диммера позволяет уменьшить мощность лишь на определённую фиксированную величину, то есть появляется промежуточная ступень яркости светильника. Зато он является очень компактным.

Конденсаторный светорегулятор

Принцип действия предельно прост. Как известно, по цепи, в которую включён конденсатор, может протекать переменный ток, но его мощность будет зависеть от ёмкости конденсатора. Чем быстрее он зарядится (малая ёмкость), тем меньшая доля полуволны успеет пройти по цепи. И наоборот — при большой ёмкости даже вся полуволна сможет выполнить полезную работу.

Следовательно, нужно подобрать конденсатор с нужной ёмкостью и подключить его в цепь так, чтобы можно было направлять ток либо через него (уменьшенная мощность), либо в обход (100-процентная мощность).

Можно включить в цепь ещё один конденсатор с возможностью переключения между ним и первым конденсатором (понадобится 4-позиционный переключатель). Тогда появится дополнительная ступень регулировки мощности.

Конденсаторы можно использовать бумажные, неполярные, в изобилии имеющиеся в старых электроприборах. Ёмкость их подбирается по следующей таблице:

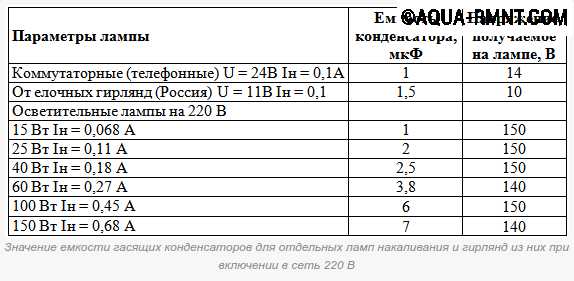

Таблица параметров емкость-напряжение

На микросхеме

Теперь рассмотрим диммер для постоянного тока напряжением 12 В. Такой регулятор удобнее всего собирать на микросхеме КРЕН — интегральном стабилизаторе.

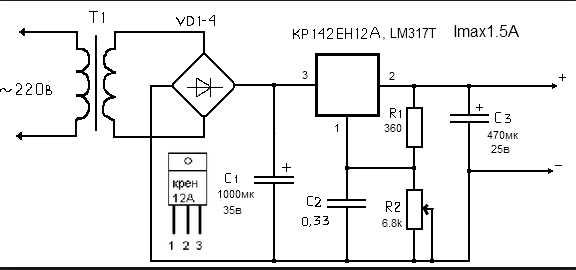

Схема диммера на микросхеме

За счёт применения микросхемы конструкция прибора предельно упрощается, соответственно, объём работ по сборке становится минимальным. К тому же такие диммеры обладают функцией защиты.

Для регулировки мощности, как и в первых двух схемах, используется переменный резистор (на схеме — R2). От его сопротивления зависит величина опорного напряжения на управляющем электроде КРЕН, от которого, в свою очередь, зависит выходное напряжение. Диапазон регулировки весьма широк — от 12 В (100%) до нескольких десятых.

Следует учесть, что микросхема КРЕН довольно сильно греется, из-за чего её приходится оснащать сравнительно большим радиатором. В гораздо меньшей степени этот недостаток проявляется в диммерах, собранных на базе интегрального таймера 555 и управляемого им транзистора КТ819Г (играет роль электронного выключателя подобно тиристору и симистору).

Управляющим сигналом служат короткие ШИМ-импульсы, переключающие транзистор либо в полностью открытое, либо в полностью закрытое положение, так что падение напряжения на нём является наименьшим из возможных. Соответственно, схема получается более экономичной, чем на базе КРЕН, а за счёт применения радиатора меньших размеров — ещё и более компактной.

Блок: 3/6 | Кол-во символов: 7530
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

• С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
• R1 – резистор 4,7-27 кОм-0,25 Вт;
• R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
• VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
• VS1 – симистор BT136-600D или BT136-600E;
• VS2 – динистор DB3;
• LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Блок: 3/4 | Кол-во символов: 686
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Блок: 3/5 | Кол-во символов: 1255
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Область применения

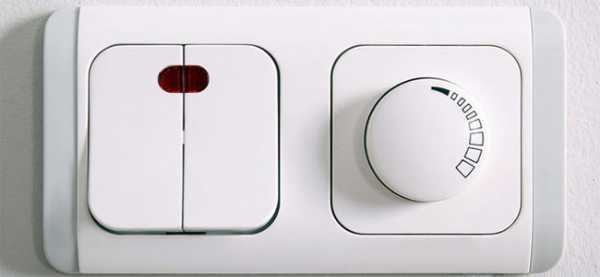

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Блок: 4/4 | Кол-во символов: 728
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

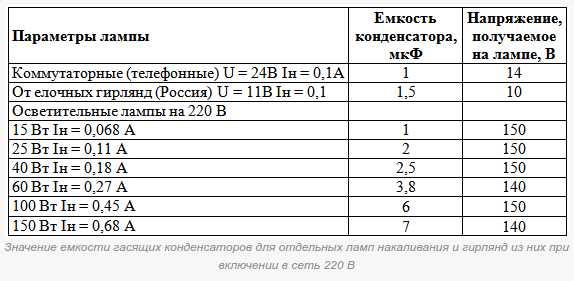

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

Блок: 4/5 | Кол-во символов: 901
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Виды

Первоначально, все диммеры разделяются на 3 основные группы, зависящие от их технических особенностей:

1. Устройства для работы с лампами накаливания под напряжением равным 220 В.
2. Устройства для работы с галогенными лампами , их напряжение обычно не превышает 24 В и в большинстве случаев для успешного функционирования требуется дополнительный монтаж .
3. Устройства для работы с и диодными источниками света , обязательно устанавливаются совместно с , устраняющим все помехи, для успешного функционирования системы.

Если рассматривать более детально первый вариант диммеров, который предназначен для совместной работы с лампами накаливания, то вторичная классификация выглядит следующим образом:

1. Поворотный вариатор . Одно из наиболее простейших по своей конструкции устройств, это оказало влияние на низкую цену, что обусловило популярность и распространенность данной разновидности диммеров. Обладают специальным механизмом в виде поворотного колесика, изменение положения которого позволяет уменьшать или увеличивать мощность освещения комнаты, а также фиксировать выбранное значение. В подавляющем большинстве случаев, являются по совместительству и выключателями, то есть минимальное значение, заданное диммером, отключает свет в помещении.
2. Поворотно-нажимный вариатор . Этот вид значительно менее распространен, поскольку по своей сути является более современной модификацией классического варианта. Фактически, имеет такое же устройство, как и поворотный регулятор. В его основе лежит то же колесико, но для включения или выключения света в помещении на него необходимо нажать, как на кнопку, а перемещение из стороны в сторону дает возможность корректировки яркости освещения.
3. Клавишный вариатор . Является одной из последних разработок в данной сфере, на рынке появился относительно недавно, поэтому еще не успел обрести популярность среди покупателей. По своей конструкции они очень близки к стандартным классическим выключателям, так как в основе лежит обычная кнопка, которая позволяет включать и выключать свет. Разная интенсивность нажатия на нее выполняет различные функции, в том числе и изменение яркости света.
4. Сенсорный вариатор . Также одна из инновационных разработок, которая после внедрения на рынок начала набирать популярность, поскольку является весьма удобной и обладает рядом преимуществ. Отличается привлекательным и интересным современным дизайном, который исключает наличие кнопок, колесиков или иных механизмов управления. Все задачи выполняются благодаря контакту с сенсорной панелью, как на современных смартфонах.

Блок: 7/12 | Кол-во символов: 2557
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Полезные советы

Внимательно изучайте паспорт изделия. Некоторые диммеры ощутимо греются, поэтому производители предписывают использовать их с ограничениями. Так, например, светорегулятор Dimmat немецкой компании Kopp не рекомендуется включать с нагрузкой более 300 Вт, если температура в помещении превышает +25С: а ведь максимально допустимая мощность, заявленная в его характеристиках, составляет 400 Вт.

К таким требованиям следует отнестись с особым вниманием, если стена, на которой предполагается закрепить прибор, выполнена из материалов с низкой теплопроводностью, например, дерева или гипсокартона.

Следует знать, что КПД лампочки, «прикрученной» при помощи диммера, сильно снижается. Поэтому в том случае, если вам приходится большую часть времени эксплуатировать лампу в режиме уменьшенной яркости, целесообразнее заменить её на менее мощную и использовать последнюю без диммера.

Самыми «живучими» являются отечественные поворотные диммеры. Так, например, упомянутая уже модель «Бэлла С16–65» способна работать при скачках напряжения от 60 до 285 В.

Во всех современных диммерах установлен плавкий предохранитель, так что есть смысл заранее приобрести хотя бы один запасной.

Обратите внимание! Когда при помощи диммера уменьшается мощность малоинерционного источника света, например, светодиодной ленты или газоразрядной лампы, имеет место стробоскопический эффект. В таком освещении движущиеся или вращающиеся механизмы и инструмент могут показаться неподвижными, что весьма травмоопасно. Поэтому в мастерских и производственных помещениях диммеры следует применять с осторожностью.

Блок: 5/6 | Кол-во символов: 1598
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Блок: 5/5 | Кол-во символов: 1659
Источник: https://samelectrik.ru/5-sxem-sborki-samodelnogo-svetoregulyatora.html

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный

kachestvolife.club

ДИММЕР СВОИМИ РУКАМИ – ПАЯЕМ СВЕТОРЕГУЛЯТОР

Какой смысл самостоятельно собирать диммер если современный рынок электротехнических приборов переполнен самыми разнообразными регуляторами яркости свечения ламп? Ведь гораздо проще приобрести готовое устройство, нежели познавать азы радиолюбительства. Однако это далеко не всегда справедливо. Например, я хотел оснастить регулятором яркости настольную лампу, описанную ранее в статье – «Ремонт настольной лампы». Походив по магазинам, торгующими выключателями, розетками, разными электротехническими товарами, среди значительного разнообразия мне не удалось найти диммер необходимых размеров, позволяющих «впихнуть» его в настольную лампу. В результате было принято решение собрать диммер своими руками.

В сети Интернет обнаружить информацию, касающуюся собственноручного изготовления регулятора, в нужном объеме не вышло. Хотя основную информацию я все же нашел – мне удалось отыскать наиболее простую схему данного устройства, полностью отвечающую моим требованиям. Подчеркну, данная схема очень проста — справиться с ее сборкой сможет каждый, даже далекий от электроники человек.

Внимание, назначение выводов справедливо в случае использования симистора BT134. Если применяется другой, то назначение выводов будет соответственно другим (назначение выводов того или иного симистора можно найти в Интернете).

Ключевыми элементами выбранной схемы являются симистор и динистор. Углубляться, что это за детали, и каковы особенности их работы, я не буду, поскольку статья ориентирована не на опытных радиолюбителей, а на несколько далеких от этого мастеров.

Несколько слов касательно принципа работы схемы. Чтобы лампа (нагрузка) загорелась необходимо, чтобы через симистор прошел электрический ток. Это случится тогда, когда между электродами симистора возникнет напряжение определенной величины.

Электрический ток, проходя через переменный резистор, заряжает конденсатор. Когда напряжение на конденсаторе достигнет определенной величины, откроется симистор и соответственно загорится лампочка. Меньше сопротивление переменного резистора — более высокое напряжение будет подаваться на лампу, соответственно большим будет яркость ее свечения.

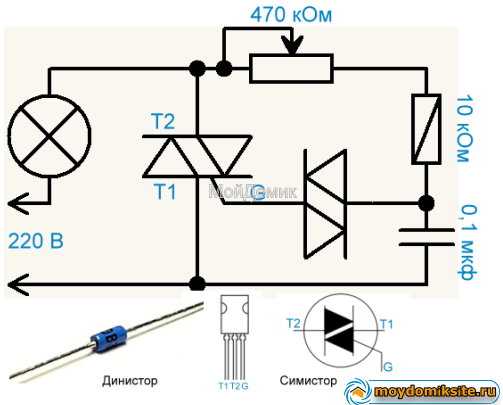

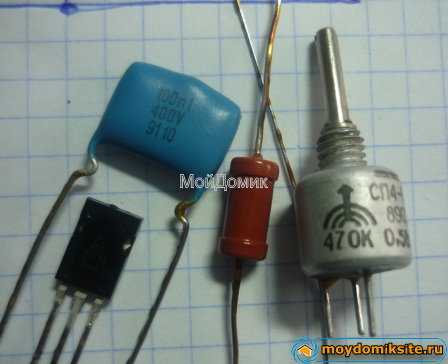

Диммер своими руками – радиодетали

Выше упоминалось, что основными элементами регулятора яркости лампы являются симистор и динистор. Я использовал ВТ134 (700 В) и DB3 соответственно. Остальные детали: конденсатор неполярный емкостью 0,1-0,22 мкф (250 В), резистор – 10 кОм (выдерживаемая мощность – 0,25-2 Вт), резистор переменный – любой малогабаритный сопротивлением 470-500 кОм.

Отмечу, если вы не очень сильно разбираетесь в электронике, советую вам просто переписать перечень деталей на листочек и с ним идти в радиомагазин. Уверен, продавец, работающий там, знает толк в радиодеталях и сможет помочь вам.

Если каких либо деталей не будет в наличии, то их можно заменить следующими аналогами:

Выполняем монтаж диммера

Для работы потребуется следующие инструменты и материалы:

• кусачки;
• паяльник;
• припой;
• канифоль;
• отрезки провода;
• изолента.

Детали куплены, инструменты и материалы подготовлены – можно приступать к сборке. Для удобства перерисовываем схему на листок. Облуживаем выводы радиоэлементов, припаиваем к ним отрезки проводов (провод можно взять любой, например, провод ПУГНП сечением 1мм²). После этого соединяем радиоэлементы между собой согласно схеме. Чтобы исключить ошибки монтажа, каждое готовое соединение зачеркиваем на перерисованной схеме.

Предлагаю посмотреть небольшое видео, в котором демонстрируется мое «творение» и его работоспособность.

Конечно, это сжатое описание процедуры монтажа, но мне кажется, его вполне достаточно. Если у вас возникли вопросы, касающиеся сборки диммера своими руками, можете задавать их в формате комментария – можете быть уверенными: ответ поступить максимально быстро.

Напоследок отмечу: с целью повышения электробезопасности собранного устройства рекомендую подключать его в разрыв нулевого провода, идущего к лампе накаливания. Вычислить нулевой проводник можно или детектором скрытой проводки Дятел, или же простой отверткой-индикатором.

Рекомендуем:

— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Антон Писарев (для www.moydomik.info)

moydomik.info

Диммер своими руками: сборка рабочей схемы

electric-220.ru

Диммер для ламп накаливания схема подключения. Подключение диммера своими руками: подробная инструкция

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача. Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент. Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

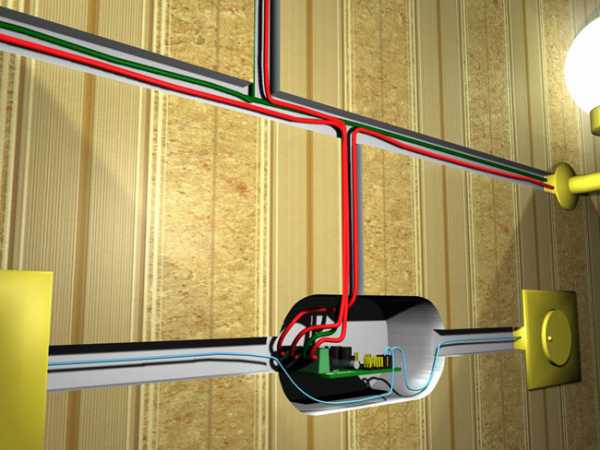

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

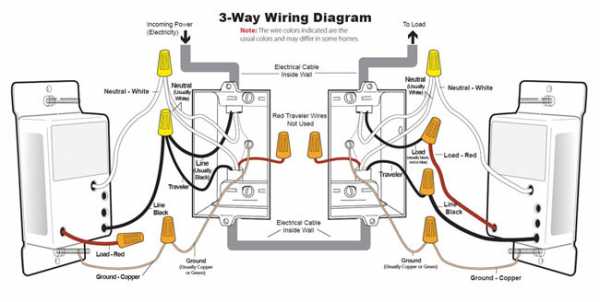

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1 . Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2 . После этого можете снять кнопку размыкателя, который установлен.

Шаг №3 . Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после

electricianprof.ru

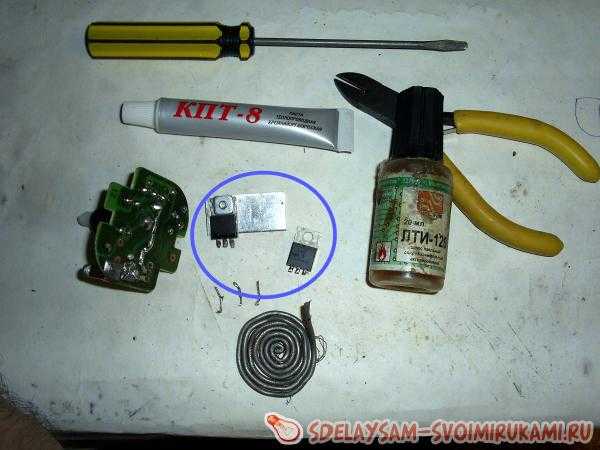

Ремонт диммера | Мастер-класс своими руками

sdelaysam-svoimirukami.ru

Как сделать диммер: подробная инструкция + фото

Диммер – это устройство, которое может оказаться полезным практически в каждом доме. Раньше оно представляло собою обычный световой регулятор для ламп накаливания. Сейчас времена изменились и теперь это устройство способно выполнять не только функцию регулировки освещения. В этой статье вы узнаете, как сделать диммер своими руками.

Изготовление диммера

После изготовления диммера вы сможете экономить электроэнергию, а также продлить срок службы ламп накаливания или галогенных светильников. Чтобы сделать самодельный диммер вам потребуются минимальные знания и паяльник.

Принцип работы

Основным элементом, который присутствует в современных диммерах является симистор. В английской версии его называют триак. Симистор – это полупроводниковый прибор, который представляет собою разновидность тиристора. К основному его назначению относят дальнейшую коммутацию цепей переменного тока. На этих устройствах вы сможете создать диммер для регулировки напряжения в цепи освещения. Для обычных ламп это 220 вольт и 12 вольт для низковольтных галогеновых ламп. В принципе вы можете создавать регуляторы практически для любых величин напряжения.

Симистор включается последовательно в одну цепь с регулируемой нагрузкой. Если управляющий сигнал на симисторе будет отсутствовать, он заперт и нагрузка отключена. После поступления сигнала устройство открывается, и нагрузка включается. Характерной особенностью симистора считается то, что в открытом состоянии он будет пропускать ток в обоих направлениях.

Симистор для диммера

Кроме, симисторов схема диммеров также может включать в себя и динисторы, которые являются определенной разновидностью полупроводниковых диодов. Они служат в качестве управляющих элементов. Благодаря всем особенностям симистора и динистора, которые мы указали выше электрические схемы самодельных диммеров достаточно просты и содержат в себе всего несколько компонентов.

Схема прибора

На сегодняшний день можно встретить разнообразные схемы диммеров. Они позволяют регулировать не только яркость освещения, но и управлять различными электрическими инструментами. Например, вы можете собрать диммер для паяльника или болгарки. Если вы решили сделать ремонт в квартире, тогда оптимально будет заменить все старые выключатели на диммеры.

Схема самодельного светорегулятора

Схема простого диммера включает в себя следующие элементы:

1. Симистор.
2. Динистор.
3. Переменное сопротивление.
4. Неполярные конденсаторы.
5. Пару резисторов.

Схем диммеров достаточно много и в каждой будет использоваться разнообразная элементная база. Подходящую схему вы можете выбрать в интернете. Само изготовление не представляет никакой сложности. Вам будет достаточно уметь держать паяльник в руках. Проще всего сделать навесной монтаж и соединить все элементы между собой с помощью подходящего провода. Если у вас нет паяльника, тогда можете его изготовить. У нас уже была статья о том, как сделать паяльник самостоятельно.

Для этого контакты всех элементов необходимо тщательно обработать паяльником с помощью припоя и канифоли. Теперь следует нарезать необходимой длины проводники. Они необходимы для соединения всех деталей между собою. С обоих сторон жилы также лудятся паяльником. Затем нужно провести монтаж в соответствии со схемой, которую вы выбрали. Напоследок, заизолируйте все контакты во избежание замыкания или перегрева.

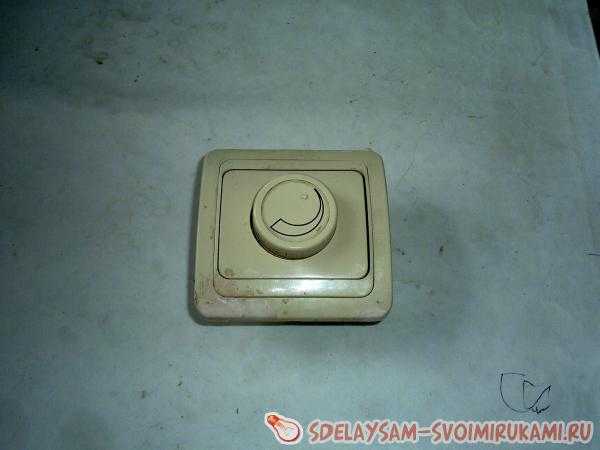

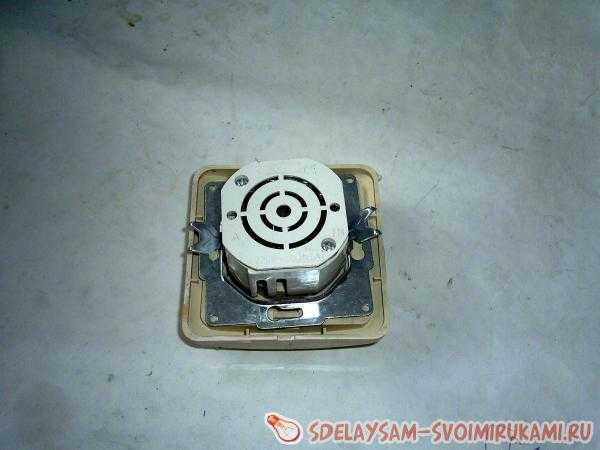

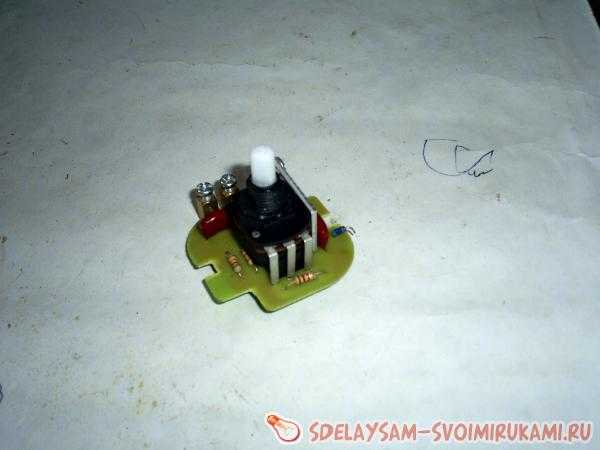

Диммер в разобранном состоянии

Для удобства работы с паяльником вы можете изготовить диммер. Он позволить быстро регулировать температуру жала. Если у вас был промышленный диммер, но он сломался, тогда волноваться не следует. Ремонт не составит никакого труда и, возможно, нужно просто заменить симистор или динистор.

Важно знать! Для ремонта необходимо просто разобрать устройство и выпаять из него эти элементы. Теперь посмотрите на маркировку и приобретите аналогичный поврежденный элемент. Окончательный шаг – пайка и сборка всех элементов.

Подключение светорегулятора

Подключение диммера не должно вызвать никаких затруднений. Обычно устройство имеет два входных и выходных контакта, которые подключаются к нагрузке. Однако следует помнить о небольшом нюансе. Чтобы устройство работало правильно, согласно маркировке, на корпусе диммера нужно правильно подключить фазный и нулевой провод.

Выбор готового устройства

При выборе свое внимание необходимо обратить на то, чтобы мощность нагрузки соответствовала той мощности, которую может обеспечить устройство в дальнейшем. Например, если вы решили подключить люстру с тремя лампами, тогда устройство должно обеспечивать мощность в 400-500 Вт.

Светорегулятор с пультом

Ко второму критерию можно отнести выбор типа управления:

• С поворотной ручкой – это самое простое и доступное устройство.
• С клавишным управлением. Устройство предусматривает возможность электронного управления.
• С сенсорным управлением.
• С дистанционным управлением и специальным пультом.
• С голосовым управлением.

Это наиболее популярные типы диммеров, которые можно встретить на современном рынке. Чем сложнее будет конструкция устройства, тем выше его цена. Поэтому выбирать определенное устройство следует в зависимости от своих финансовых возможностей.

Видео-уроки

Чтобы изготовить диммер самостоятельно, вам потребуется составить его схему и выполнить монтаж. Ниже мы разместили видео, которые помогут выполнить самостоятельное изготовление

Как видите, процесс изготовления не занимает много времени. Перед тем, как сделать диммер нужно выбрать схему и подготовить паяльник. Надеемся, что эта информация была полезной и интересной.

Читайте также:

Блок управления освещением NooLite.

Одноклавишный выключатель.

vse-elektrichestvo.ru

Схема подключения диммируемых светодиодных ламп. Автоматический диммер для ламп накаливания

К использованию диммера прибегают, чтобы регулировать интенсивность света от лампы накаливания или другого прибора. Специальное электронное устройство позволяет гораздо меньше платить за электроэнергию и отсрочивает выход светильников из строя. Зная, как функционирует электрика и работает паяльник, диммер можно собрать своими руками.

Виды диммеров

Электронные устройства для регулировки яркости света создаются по нескольким параметрам. Главное, что отличает диммеры друг от друга, – это тип исполнения. Согласно ему, регуляторы интенсивности света бывают:

Последний вид электронных устройств — моноблочные диммеры — делят на типы в зависимости от способа управления. Поэтому регуляторы света ещё подразделяют на следующие устройства:

Существенную роль в выборе диммера играет и вид лампы, свет от которой надо отрегулировать. Например, лампы накаливания принято оснащать простыми электронными устройствами, осуществляющими свою задачу путём изменения напряжения. Стандартные диммеры неплохо подходят и галогенным лампам, подключаемым к источнику электричества с напряжением 220 В.

Один диммер подключён к лампе накаливания, а другой — к галогенной лампе

Если нужно регулировать подачу света от галогенной лампы, функционирующей на напряжении 12 или 24 В, то придётся использовать более сложное устройство. Желательно, чтобы диммер для такого осветительного прибора работал вместе с понижающим трансформатором. Если же устройство для преобразования тока обмоточное, то рекомендуется применять диммер, маркированный буквами «RL». А вместе с электронным трансформатором разумнее использовать регулятор с пометкой «C».

Вариант устройства для приборов, работающих от напряжения не более 24 В

Лампы со светоизлучающими диодами требуют применения регулятора интенсивности света особого вида, то есть устройства, модулирующего частоту тока импульсно. Для энергосберегающей или люминесцентной лампы подобрать диммер непросто. Наиболее приемлемым вариантом считается диммер, в чью схему включён электронный пускатель.

Простой регулятор света

Легче всего ввести в эксплуатацию диммер, функционирующий с динистором и симистором. Первое устройство — это полупроводниковый прибор, осуществляющий свою задачу несколькими путями. Другими словами, динистер выглядит как два соединённых диода, расположенных напротив друг друга. А симистер представляет собой усложнённый тиристор, начинающий пропускать ток в момент подачи на электрод тока управления.

Кроме динистера и симистера, схема простого регулятора света включает резисторы — постоянный и переменный. Вместе с ними также используются несколько диодов и конденсатор.

Устройство связано с распределительным щитом, распределительной коробкой и светильником

Принцип работы

Диммер действует особым образом. Процесс запускается после включения системы, когда в цепь заряда поступает переменное напряжение. При наступлении положительного полупериода синусоидального напряжения по резисторам и одному диоду проходит электрический ток, дающий заряд конденсатору. Как только напряжение на этом элементе возрастёт до показателя пробоя динистера, ток начнёт течь сначала по динистеру, а затем по управляющему электроду триака.

Полная синусоида при максимальной яркости лампы и усеченная синусоида при неполной яркости

В результате прохождения тока по всем точкам цепи открывается триак. Ступенчато соединённые с ним приборы освещения подключатся к сети и подают лучи. Закрытие симистора происходит во время прохождения синусоидального напряжения через нуль. На момент открытия триака влияет показатель активного сопротивления в цепи заряда. Уменьшая или увеличивая это значение, можно замедлять или ускорять процесс открытия симистора в любой полупериод. Это ведёт к плавному изменению интенсивности подачи световых лучей.

Создание диммера своими руками

К изготовлению регулятора яркости света приступают после тщательного разбора схемы диммера, которая почти всегда одна и та же. Изменения могут быть обусловлены только включением дополнительных элементов, делающих работу устройства более отлаженной, когда напряжение низкое или нужно придать размеренности регулированию интенсивности света.

На параметры элементов схемы влияет фирма-производитель устройства, но на работе диммера это особо не отражается. В практический

levevg.ru
