Закладные для ворот – Схема установки закладных для распашных ворот забор с кирпичными столбами

Содержание

Крепление ворот к кирпичным столбам: советы профессионалов

Прочная установка ворот в ограде – необходимое условие, без выполнения которого они не станут надежной защитой дома. Разберемся, как крепить ворота к столбам из кирпича правильно.

Ворота в ограде вокруг частного дома выполняют множество важных функций. Они преграждают путь нежданным гостям, обеспечивают беспрепятственный доступ на участок хозяевам, служат украшением дома. Но все эти функции будут выполняться, если полотно ворот надежно прикреплено к столбам. Разберемся, как прикрепить ворота к столбам кирпичного забора, и какие тонкости существуют в установке закладных.

Особенности заборов из кирпича

Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.

Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.

Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.

Опорные столбы из кирпича

Конструкция опорных столбов определяется функциями, которые выполняются этими архитектурными элементами. Опоры для ворот должны:

  • Уверенно выдерживать нагрузку, которую создает полотно ворот и забора. В зависимости от конструкции и примененных материалов его вес может колебаться в пределах от 500 кг до 4 т.
  • Обеспечивать стабильное движение воротного полотна в рамках заложенной в конструкции свободы.
  • Сохранять свою форму, выдерживая колебания температуры, капризы природы (осадки, шквальный ветер), а также определенные аварийные нагрузки (например, случайное касание бортом автомобиля при ошибках в маневрировании).

Проектируя размещение опорных столбов, первые четыре опоры размещают в углах участка. Далее шаг между опорами составляет 10 – 15 м.

Чтобы лучше представить расположение всех опор, перед началом строительства забора рисуют его чертеж.

Основой для столба является труба с диаметром не менее 108 мм и толщиной стенок не менее 3 мм. Опоры углубляются в почву до слоя песка (порядка 1 м глубиной) и бетонируются. Именно они несут основную нагрузку, а обкладка из кирпича выполняет декоративную функцию. К опорам привариваются закладные для крепления полотна забора. В качестве опор используют также винтовые сваи СВС с диаметром не менее 108 мм.

Кирпич для обкладки подбирают по двум параметрам:

  • Количество выдерживаемых циклов замерзания. Чем оно больше, тем дольше простоит забор без капитального ремонта.
  • Качество соблюдения геометрических пропорций. Желательно, чтобы отклонения не превышали несколько мм. В противном случае будет трудно добиться ровной кладки.

Чтобы кирпич не тянул влагу из грунта, поверх фундамента стелют слой гидроизоляции. Наиболее эффективный вариант – двухслойная изоляция (битумная мастика и гидроизол). Опоры обкладывают кирпичом (слоем в 1,5 или 2 кирпича). После окончательного высыхания раствора допускается навешивать секции забора и полотно ворот.

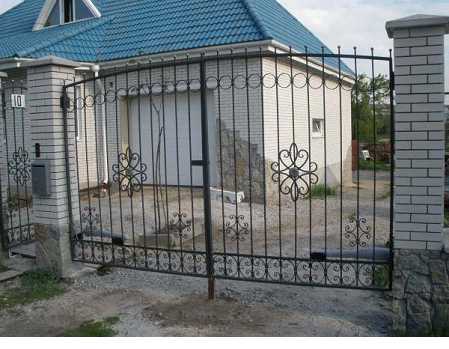

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

  • На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
  • По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя  воротной конструкции  играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

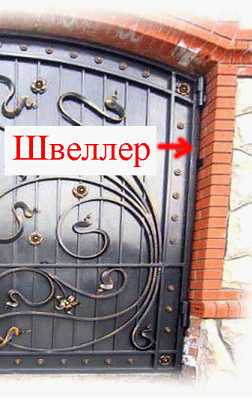

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

  • Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
  • Пока ворота лежат на земле, к ним привариваются верхние половины петель.
  • Нижние части петель прихватывают к столбам в размеченных местах.
  • Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
  • Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
  • Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
  • Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Советы профессионалов

Мы надеемся, что наши советы помогли вам представить процесс изготовления опорных столбов для забора из кирпича и технологию крепления к ним полотна ворот. Чтобы иметь возможность увидеть все этапы своими глазами и познакомиться с идеями, разработанными профессиональными строителями, мы рекомендуем вам посмотреть несколько полезных видео:

Ошибки в изготовлении креплений для ворот могут дорого обойтись в последующей эксплуатации. Но если делать все шаги не торопясь, тщательно разобравшись с технологией и выполняя все операции качественно и последовательно, у вас получится надежно прикрепить ворота к столбам из кирпича своими руками. Успехов в работе!

stroyobzor.info

как их сделать и крепить

Практически каждый загородный дом обязательно имеет красивый забор. Чаще всего он сделан из кирпича. Кирпичные столбы для ворот остаются самыми популярными при строительстве забора своими руками. Причиной такой распространенности кирпичных заборов стал большой ассортимент самого кирпича. К продаже предлагается очень много самых разных фактур этого материала.

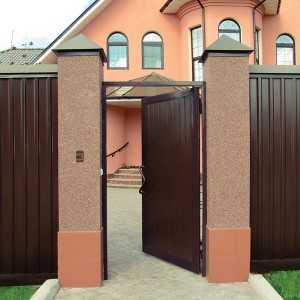

Кирпичные столбы для ворот из профнастила и кованых элементов

Надо заметить, что кирпичные столбы для ворот всегда имеют солидный вид: это основательное сооружение, лишний раз напоминает о финансовом состоянии хозяина владений.Вернуться к оглавлению

Качество материала

Надо сказать, что кирпич для кладки столбов ворот — не очень подходящий материал. Просто он не может выдержать динамические нагрузки. Ему необходимо сделать специальное армирование.

В основном всегда для ворот выбираются крайние столбы, которые изготавливаются своими руками в соответствии со специальной технологией.

Схема устройства кирпичных столбов для ворот и калитки

В принципе кирпич не является материалом, который способен нести основную нагрузку, когда эксплуатируются ворота. В связи с этим кирпич в столбе для ворот играет лишь декоративную роль.

Кирпичные столбы для ворот можно спокойно сделать своими руками. Они не имеют никакого визуального отличия от других столбов. Также облицовываются кирпичом, имеют закладные и тот же цвет. При кладке своими руками очень важно сделать кирпичные столбы для ворот, соблюдая определенную технологию: с усилением внутренней части конструкции, металлическим дополнением.

Вернуться к оглавлению

Конструкция столбов для ворот

Когда забор имеет навесные ворота, монтаж крайних столбов, на которые они вешаются, выполняется несколько иначе, чем другие монтажные работы. Кирпичные столбы, на которые будут навешиваться ворота должны иметь внутренний металлический стержень.

Когда заливается фундамент, в яме, устанавливается металлический стержень.

Пример армирования столба из кирпича

Он должен быть немного выше самого кирпичного столба. Столб в этом случае рекомендуется закопать в грунт на третью часть его длины, которая возвышается над землею.

Таким образом, делается монтаж кирпичного столба. К металлическому стержню впоследствии можно своими руками приварить петли ворот.

Вернуться к оглавлению

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

  • швеллера;
  • уголка;
  • трубы.

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

Монтаж закладных в кирпичных столбах для забора

Если возникают сложности выполнения этой операции своими руками, можно предварительно просверлить в швеллере отверстия, куда будут вставляться закладные. Швеллер будет надеваться на закладные, после чего вся конструкция закрепится сварочным швом. Очень толстый сварочный шов нужно зачистить. Швеллер необходимо обязательно врыть в землю, так как, если этого не сделать, он отвалиться от столба. Нужно постараться вкопать его на большую глубину.

Когда высота кирпичных столбов превышает два метра, приваренных вертикальных швеллеров может быть недостаточно.

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

Схема устройства и установки закладных

Швеллер закапывают в землю, оба конца приваривают к уже установленным двум швеллерам, затем все заливается бетоном. Выкопанную траншею необходимо засыпать, что очень легко сделать своими руками. После этого красиво оформляют проезд.

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.

Вернуться к оглавлению

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны. Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

Вернуться к оглавлению

Необходимые инструменты

Подробный чертеж для армирования кладки столба и фундамента

Для изготовления ворот, имеющих красивый внешний вид, необходимо иметь различные материалы, а также соответствующие инструменты:
  • Арматуру;
  • Кирпич;
  • Стальную трубу;
  • Цемент;
  • Щебень;
  • Песок;
  • Болгарку;
  • Ведра;
  • Лопаты;
  • Мастерок;
  • Бетономешалку;
  • Рулетку;
  • Строительный уровень.
Вернуться к оглавлению

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

  • цемент;
  • песок;
  • щебень.

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

В принципе, такую операцию можно сделать своими руками, перемешав в емкости все составляющие. Единственным минусом станет потеря времени.

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Вернуться к оглавлению

Кирпичная кладка

Когда бетон полностью застыл и стал очень прочным, выполняется кладка кирпича. Сначала делается обыкновенный песчаный раствор, в состав которого входит цемент, а также мелкий песок. Полученная в бетономешалке смесь используется для кладки кирпичной опоры.

Первым выкладывается нижний ряд кладки, равный 1,5 кирпича. Первые четыре ряда лучше выкладывать полнотелым кирпичом. Применяемый раствор должен быть достаточно жидким, а для полнотелого кирпича используется густая смесь. После выкладки первого ряда строительным уровнем проверяются вертикальность и горизонтальность. Чтобы получить между рядами кладки ровные швы, используют стальные прутки квадратного сечения. Прутки выкладываются квадратом, с металлической трубой в центре. Практически труба охватывает весь внешний периметр столба.

Затем кладется раствор, с захватом всей площади опоры. Величина слоя раствора должна соответствовать заданному уровню. Укладка каждого нового ряда требует проверки геометрии столба.

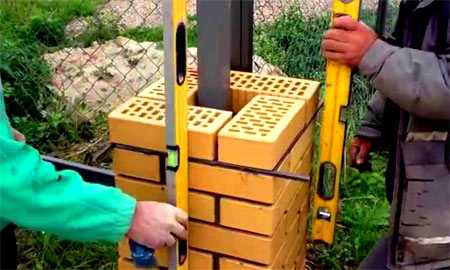

Проверка геометрии столба уровнем

При ее нарушении проводят выравнивание кирпичей, для чего удаляют лишний раствор; при его нехватке увеличивают толщину слоя. Все зависит от конкретной ситуации. Середину столба наполняют галькой и заливают бетонным раствором. Чтобы получить глубокое проникновение раствора, с помощью кельмы проводится штыкование.

Таким образом, достигается большая прочность, повышается устойчивость. Эта операция повторяется после кладки нового ряда.

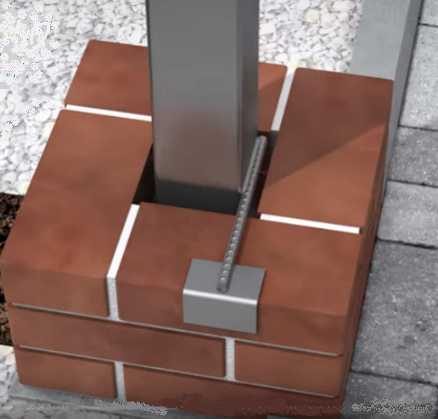

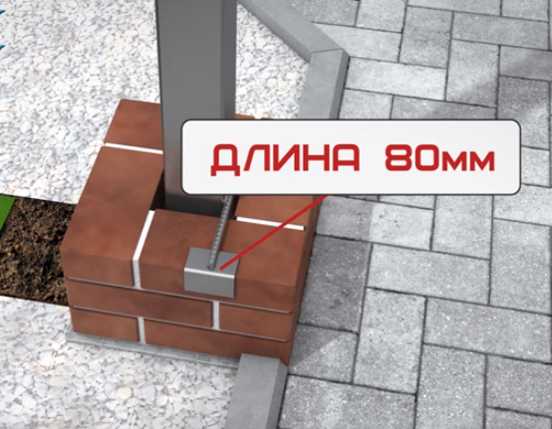

Устанавливаются закладные, на которых будут крепиться ворота. Начальная закладная ставится на высоте 30 см над фундаментом. Причем пластина должна выступать за торец кирпича и касаться металлической трубы.


С этой целью в кирпиче обычной болгаркой делается небольшой пропил. Чтобы получить внутри столба высокую жесткость, пластина сваривается с трубой. Для монтирования ворот необходимо иметь шесть таких пластин, а для монтажа забора нужно заготовить три закладных. Чтобы столбы стали более привлекательными, проводится расшивка швов.

svoizabor.ru

Как сделать закладные для калитки или ворот своими руками

При строительстве забора из кирпича или камня важным и необходимым этапом является монтаж закладных под калитку или ворота. В сегодняшней статье мы расскажем вам о том как сделать закладные своими руками.

Для изготовления закладных вам понадобятся:

  • болгарка
  • сварочный аппарат
  • металлическая лента 70мм
  • металлическая труба 70х70мм

Обычно для монтажа калитки и ворот нужно 2-3 закладные на один столб (в зависимости от веса и размеров). С помощью болгарки нарезаем полосу и трубу из металла. На одну закладную требуется 2 отрезка полосы и один отрезок трубы.

Читайте также: Кирпичные столбы своими руками, или как сделать столбы из кирпича без посторонней помощи

Когда все детали будут нарезаны приступаем к сварке. Полосы привариваем к отрезку трубы. Вот такая конструкция должна получится.

После этого размещаем ее на опорный столб на нужной высоте, выпустив при этом ее на несколько миллиметров за плоскость.

Теперь осталось лишь приварить закладную к опорной трубе.

После завершения сварочных работ можно продолжать кирпичную кладку. В предыдущей статье мы рассказывали как самостоятельно возвести кирпичный столб.

Заполнив все пустоты цементным раствором необходимо проложить несколько рядов кирпича, после чего приварить и вторую закладную. Как вы можете убедится имея минимальные навыки работы с болгаркой и сварочным аппаратом можно избежать лишних затрат при строительстве забора.

Как сделать забор из профнастила и как сварить калитку своими руками вы можете также узнать посмотрев данные видео. Все они были сняты на одном участке и каждое является логическим продолжением предыдущего.

Процесс изготовления закладных подробно показан на видео «Как сделать закладные под воротку или калитку самостоятельно»:

kaketosdelano.com

Закладные в кирпичных столбах для откатных ворот, схема, размеры

Как установить закладные для откатных ворот в кирпичных столбах?



Расчет кирпича на один столб для откатных ворот

Для изготовления кирпичных столбов рассчитайте количество рядов на необходимую вам высоту учитывая, что один ряд это 4 кирпича, а высота кирпича 65 см и шов 1 см. Для примера, если высота 2 метра — это в среднем 30 рядов = 120 кирпичей.


Размеры закладных для столбов раздвижных ворот

Итак, вам нужно заготовить 6 закладных по 3 на каждую сторону, которые нужно сделать из равнополочного уголка 5 х 5 каждый, длиной 8 см. К уголкам необходимо приварить как на фото арматуру толщиной 6-8 мм (на толщину шва между кирпичами)



Схема установки закладных

Первые закладные на столбах мы закладываем после 3-го ряда, а далее рассчитайте и нарисуйте себе следующую схему, где верхняя закладная у вас будет находится примерно на одном уровне с верхом полотна. Исходя из этого среднюю закладную делайте посредине между ними. После 3-го ряда ориентировочно в среднем закладные мы закладываем через каждые 11-12 рядов.



Другие статьи по теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Закладная (швеллер) для откатных ворот, чертеж, фото















vorota-center.com.ua

Как монтируют закладные для ворот в кирпичных столбах? — 1pokirpichu.ru

Закладные для ворот в кирпичных столбах должны быть выполнены грамотно. В процессе строительства дома приходится потратить большую сумму денег, времени и сил. Но на самом деле хлопоты еще не закончились, ведь еще необходимо уделить внимание и прилегающей территории. Для этого достаточно возвести забор для ограждения участка. С помощью него можно не только придать территории завершающий вид, но и защитить ваш дом.

Забор с кирпичными столбами является одним из самых надежных ограждений.

Материал для забора можно выбрать самый разнообразный, ведь он зависит от того, какое строение он защищает. Самым традиционным вариантом считается дерево. Обычно, как только выезжаешь за город, то можно увидеть заборы из частокола, досок и плетня. Такой вид забора считается прочным и долговечным, но сейчас прогресс не стоит на месте, и поэтому на смену дереву приходят и другие варианты ограждений.

Забор можно выполнять из металла, кирпича или камня. Такие материалы обладают своими особенными качествами при монтаже и имеют разную стоимость.

Что представляет собой кирпичный забор?

Расчет количества кирпича на 1 кв.м забора.

Такой вариант ограждения считается оптимальным, так как стоимость и качество приятно радуют и оправдывают себя. Ведь кирпичный вариант ограждения можно установить, и в дальнейшем не выполнять капитальный ремонт как минимум лет десять. Но чтобы так было, нужно грамотно выполнить технологию работ.

Для начала постарайтесь точно определить количество материала, выбрать участок, на котором вы будете его возводить. Потом подумайте, надо ли вмонтировать ворота в забор.

В этом случае при монтаже опорных столбов обязательно нужно этот фактор учесть. Такой момент считается главным, который необходимо учитывать.

Вернуться к оглавлению

Как сделать опорные кирпичные столбы?

Правильным вариантом при строительстве кирпичных столбов, в которые будут вмонтированы ворота, считается расчет столбов, и нужно выполнить это правильно. Для начала их устанавливают в углах будущего забора, а затем через каждые полтора метра.

Оптимальным вариантом считается нарисовать чертеж на бумаге, а затем перейти к практике. На таком плане отмечают столбы, к которым потом будут приделаны ворота. Для начала нужно возвести фундамент под каждый столб, а затем приступить к укладке.

Варианты кладки кирпичных столбов для забора.

Для создания фундамента заранее подготавливаем материалы и инструменты:

  • строительный уровень;
  • лопата;
  • песок;
  • щебень;
  • цемент;
  • вода;
  • кирпич.

Для начала выкапываем ямы под столбы в соответствии с планом. Если грунт песчаный, то копать необходимо до того момента, пока не дойдете до песчаного слоя. А если в результате работ его так и не нашли, то тогда копаем глубиной около 100 см.

Если песок нашли, то тогда все заливаем бетоном, а если нет, то для начала делаем слой песка. Для этого надо насыпать 20 см песка и хорошо утрамбовать, дополнительно используют для этого воду. Ну а чтобы сделать бетон, возьмите по одному ведру воды и цемента и по три ведра песка и щебня. Все хорошо перемешиваем и высыпаем в яму, пока раствор хорошо не сравняется с землей. Все оставляем на сутки до полного высыхания. По истечении суток на дно кладем гидроизоляцию и приступаем к укладке столба.

Некоторые специалисты выделяют другой вариант укладки бетона. При этом надо в яму до краев насыпать щебень, а потом засыпать песок. Песок предварительно промывают водой, чтобы он мог заполнить пустоты между камнями. А потом процесс такой же, как и при заливке фундамента бетоном.

Вернуться к оглавлению

Как выполнить столбы для ворот навесного типа?

Если на столбах из кирпича будут навешаны ворота, то без внутреннего стержня не обойтись.

Как осуществляется установка кирпичных столбов в этом случае? Монтаж столбов, к которым прикрепляются ворота, происходит немного по-другому. Так как для них разработаны специальные правила установки.

Обычно для столбов из кирпича не нужен внутренний стержень, но без него никак не обойтись, если на нем будут навешаны ворота. Вот поэтому себе заранее на плане отметьте, что у столбов внутри должен быть металлический стержень.

Такое правило не означает, что придется полностью закрыть трубу кирпичом. Если вы такое сделаете, то тогда ворота не к чему будет крепить. При этом в тот момент, когда необходимо рыть яму для фундамента и засыпать в нее песок, нужно еще закрепить металлический стержень.

Но помните, что он должен выходить из столба. Только необходимо запомнить такой момент: чем больше высота столба, тем больше длина стержня. Специалисты в такой области считают, что столб надо врыть в землю на 1/3 от общей его длины, выступающей из грунта.

Вернуться к оглавлению

Как сделать закладные для ворот в столбе из кирпича?

Многие люди при возведении откатных ворот совершают ряд грубейших ошибок, и одна из них — это когда в столб не вставляют стержень. А если и вставляют, то только внутри, и тем самым он полностью бесполезен.

Для закрепления столбов калитки нужно приобрести металлические швеллеры или трубы.

Установка закладных для ворот на столбе.

Лучше всего применять закладные, которые вбивают рядом со столбом в грунт. А потом к ним приваривают швеллер.

Если вы не уверены в своих возможностях, то тогда изначально выполните в швеллере отверстия для закладных. А после его возведения можно надеть закладные при помощи сварки и закрепить аккуратно.

Затем переходим к затиранию грубых швов. Хотелось отметить, что нельзя забывать о просверленных отверстиях в швеллерах, они должны быть вкопаны в грунт, а не стоять на нем. Это нужно для того, чтобы швеллер не отвалился от столба. Старайтесь вкапывать их в грунт поглубже.

Если столбы имеют большую высоту, то вертикальных швеллеров будет мало установить возле каждой половины ворот. Существует такое правило: для начала они крепятся внизу при помощи 3-го швеллера, длина которого в обязательном порядке равна длине между столбами и калиткой.

Швеллер устанавливают в грунт обоими концами, а потом приваривают к основанию 1-го швеллера и все хорошо бетонируют. После того как выполнили крепление, заполняют траншею грунтом и оформляют ее надлежащим образом.

Если калитка прикреплена ненадежным образом, то тогда нужно приварить 4-ый швеллер. Для этого его крепят наверху и фиксируют сваркой к краям вертикально расположенных швеллеров, к которым помещают края швеллера перекладины.

Еще есть самая популярная ошибка при монтаже ворот к столбам из кирпича: на этапе установки металлического стержня многие к нему монтируют сваркой закладные. И после такой манипуляции пытаются закрепить калитку.

Но это попросту трата времени. Ведь ворота не могут крепиться на маленьких деталях, выступающих из кирпичной кладки. Потом все спиливают болгаркой и оставляют потоки на кирпиче. Вот поэтому запомните: чтобы ворота можно было установить на забор из кирпича, нужно заранее правильно выполнить установку столбов и определить те, которые станут опорой для ворот. Монтаж выполняют при помощи электрической и газовой сварки.

У многих возникают проблемы при поиске грамотного сварщика, однако если у вас нет специальной подготовки, самостоятельно делать сварку нельзя.

1pokirpichu.ru

Закладные для ворот в кирпичных столбах и проводка

Как показывает практика, оптимальным решением при установке ограждений является кирпичный забор, так как он практически не требует ремонта. Но при расчетах количества используемого материала обязательно нужно брать во внимание наличие ворот, которые будут также крепиться к столбам из кирпича. Прежде всего, нужно рассчитать их размер, количество столбов, которое нужно установить на участке, затем начинать постройку.

Содержание статьи

Подготовительный этап

Чтобы установить опорные столбы, предварительно необходимо вырыть под них ямы, заложить фундамент, сделать гидроизоляцию, и потом строить дальше. В отличие от обычных опор, те, на которые будут навешиваться ворота, строятся немного по-другому. Их монтируют по особой схеме.

В простом кирпичном столбе обычно внутри редко устанавливают металлический стержень, а вот для тех, на которые будут навешиваться ворота, он обязательно нужен.

В опорах не нужно полностью закладывать кирпичами трубу или швеллер, так как потом не к чему будет приваривать ворота. При этом он одной стороной обязательно на 1/3 должен быть врыт в землю, а другая сторона должна возвышаться над кирпичной кладкой, иначе не к чему будет крепить ворота. Прежде чем делать установку швеллера, под него осуществляется укладка либо листа металла, либо плоского камня, после чего все бетонируется. Такая конструкция необходима для того, чтобы швеллер не уходил в землю под тяжестью.

Для опорных столбов под ворота используются швеллера 160 мм, к которым привариваются закладные размером 80х80 мм. Их крепеж осуществляется при помощи уголка шириной 50 мм. Чтобы уголок не ржавел, его обязательно необходимо покрыть со всех сторон раствором. Для каждой створки ворот обычно делают две или три закладные (это зависит от их тяжести).

Внутрь каждого швеллера, чтобы он не ржавел, обязательно осуществляется заливка бетона.

Чтобы эта конструкция смогла выдержать максимальную тяжесть металлических ворот, необходимо к боковым швеллерам на уровне дна траншеи и в верхней части короба приварить швеллера, длина которых равна длине ворот. Для столбов из кирпича из-за большого веса необходимо качественное, надежное, прочное фундаментное основание.

Последовательность проведения работ

  1. Сначала выкапывается две ямы на глубину промерзания грунта. Так как в каждом регионе она разная, то необходимо проводить расчет в соответствии с местностью.
  2. После этого насыпается песочная подушка и мелкий щебень. Толщина песочного слоя 5-10 см. Сверху проводится пролив водой и утрамбовка. Далее на высоту 15-20 см засыпают щебень и также тщательно утрамбовывают.
  3. Используя стальные прутья, делают каркас, установив их вертикально и поперечно с шагом 20-25 см. Все прутья между собой крепят специальной проволокой.
  4. Готовый каркас устанавливается в подготовленную яму, после чего устанавливают стальные трубы, являющиеся несущим каркасом под опоры из кирпича. Выставляют их точно по уровню, а после того, как установка закончена, их закрепляют.
  5. Далее подготавливается раствор для бетонирования. Сначала в бетономешалку осуществляется засыпка песка, щебня, цемента, начинается процесс замеса, заливается необходимое количество воды, и вымешивается в течение нескольких минут, пока раствор не станет однородным. Однако использовать для такого процесса бетономешалку вовсе не обязательно – можно обойтись корытом и лопатой.
  6. Готовым раствором осуществляется заливка ям, после чего их оставляют до застывания полностью. Только через 2 недели, когда произошло полное схватывание раствора, можно продолжать постройку и начинать поднимать опоры.

Кладка кирпича

Начинать кладку кирпича можно только после того, как бетон полностью застыл и стал прочен.

  1. Вначале готовят раствор на основе песка, цемента и воды. Его можно замешивать в бетономешалке или вручную, используя лопату и корыто.
  2. Далее выкладывается первый ряд в полтора кирпича. Нижние 4 ряда лучше выкладывать полнотелым кирпичом, для которых используется раствор жидкой консистенции. При кладке пустотелых кирпичей он должен быть более густым.
  3. После укладки первого ряда нужно, используя уровень проверить, насколько вертикально и горизонтально он уложен. При необходимости кладку выравнивают. Второй и последующие ряды выкладывают, используя стальные прутья в виде квадрата, чтобы между рядами швы были ровными.
  4. Прутья выкладывают по внешнему краю кладки вокруг трубы. Далее кладется раствор так, чтобы он не превышал высоту прутьев. После укладки каждого кирпичного ряда при помощи уровня проверяют правильность опоры. Если где-то есть нарушение, то его можно подправить, убирая или добавляя раствор.
  5. После того, как выполнена кирпичная кладка, середина внутри опоры засыпается галькой или мелким щебнем, и заливается цементным раствором жидкой консистенции. Так как он должен проникнуть на большую глубину, то используют кельму, которой протыкают раствор, чтобы выпустить воздух и дать ему проникнуть поглубже. Этот процесс необходим, чтобы внутренняя часть была прочной и устойчивой для надежного крепления ворот. Его необходимо проводить после того, как укладывается каждый ряд кирпичей.
  6. После этого устанавливаются закладные, на которые будут крепиться ворота. Нижние закладные устанавливаются на расстоянии 30 см от фундаментного основания, таким образом, чтобы пластина доходила до швеллера или трубы и на несколько сантиметров выходила за кладку. Болгаркой в кирпиче пропиливается отверстие, внутрь вставляется пластина так, чтобы она касалась швеллера или трубы, после чего производят сварку. Для установки ворот необходимо 6 закладных с каждой стороны по 3 штуки.

После установки кирпичных столбов делается расшивка швов для придания им более презентабельного вида.

Второй способ установки закладных для ворот

Стальной прут, пластина или арматура — закладные элементы, забиваемые сквозь отверстие в кирпиче, которое можно сделать сверлом, болгаркой или перфоратором. Однако существует несколько различных технологий. При сверлении нельзя направлять сверло или болгарку в горизонтальном положении так, чтобы получаемое отверстие было расположено перпендикулярно центральной оси в кирпичном столбе.

Если в кладку забивать пластину или арматуру горизонтально, то она не так надежна и прочна, чтобы могла выдержать металлические ворота.

Сверление нужно делать таким образом, чтобы оно входило в кладку под углом 45 градусов сверху вниз. При этом сверлят не в край или середину кирпича, а только поставив сверло, перфоратор или болгарку в шов между кирпичами. В этом случае меньше возможности, что кирпич расколется или от него отломается кусок, а придать камню первоначальный вид очень трудно, особенно самостоятельно. К тому же штырь или пластина, выходящий из шва, смотрится аккуратнее.

Затем их сваривают с забитыми закладными, на которые уже навешиваются и крепятся створки ворот. Такой способ приварки к кирпичным опорам подходит для любых металлических конструкций: козырька, ворот, калитки. Сделать такое крепление для закладных, чтобы оно было прочно и надежно несложно, если соблюдать все правила и придерживаться технологии при установке ворот на закладные в кирпичных столбах.

Похожие статьи

pluskirpich.ru

Крепление ворот к кирпичным столбам: рекомендации, фото


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



После того, как будет закончено устройство забора, остаётся только осуществить крепление ворот к кирпичным столбам. И здесь многие задаются вопросом: как сделать это грамотно. Впрочем, перед этим нужно определиться с тем, как устроены столбы. Если речь идёт об обычных опорах из кирпича, то прикрепить к ним ворота невозможно. Если вы не знали об этом раньше, то остаётся только посочувствовать. Столбики для въездной группы должны иметь определённую конструкцию. Только в этом случае может быть осуществлена её установка.

Пример ворот, прикреплённых к столбам из кирпича

Правильные столбы для ворот обязательно должны включать в себя толстую металлическую трубу или швеллер, который подбирается по размеру и бетонируется в землю так, чтобы и без кирпичной кладки его можно было использовать в качестве опоры. Кирпичная кладка – по сути всего лишь декоративное оформление, которое практически не придаёт прочности столбику.

В идеале это выглядит так:

  • 1. На глубину примерно 2-х метров бетонируется труба, диаметр которой больше 108 мм, а толщина стенок не менее 3-х мм. В её основание укладывается металлический лист или плоский камень, который защитит трубу от ухода в грунт.
  • 2. На столбах выводятся закладные, на которых будут располагаться петли.

Важно! При этом закладные детали должны выступать так, чтобы их не смогли закрыть кирпичом.

Если ворота будут очень тяжёлыми, рекомендуется делать по три закладные на каждой опоре.

  • 3. Труба облицовывается кирпичом.

Порядок выполнения монтажных работ

Крепление ворот к правильному столбу

Если столбик был изготовлен грамотно, то из одной его стенки должен выступать швеллер, чтобы можно было закрепить на нём въездную группу. Обкладывать его со всех сторон не совсем правильно.

Если подобное решение уже было принято, не стоит стараться вывести закладные, которые приварены к швеллеру, наружу.

В действительности закладные детали не будут использоваться и обрежутся, чтобы не мешать дальнейшему монтажу. Обрезанные закладные со временем испортят внешний вид столбов, так как будут ржаветь, и оставлять подтёки.

Отсутствие швеллера

Очень часто случается так, что швеллер отсутствует или скрыт под слоем кирпича. Придётся его установить. Если у кирпичной опоры внутри имеется армирование толстым металлом, достаточно будет просто закрепить на нём короткий кусок швеллера, по высоте примерно равный длине створок. Данное крепление выполняется при помощи закладных, в качестве которых используются металлические пруты или арматура, забиваемые в кладку по краям швеллера и привариваемые к нему.

Для того, чтобы выполнить эту операцию более аккуратно, рекомендуется сделать в металлопрокате отверстия. Это позволит скрыть вбитые в столб закладные от посторонних глаз. Само собой разумеется, что отверстия нужно будет заварить и зачистить болгаркой. В случае необходимости их можно зашпаклевать.

Отсутствие внутреннего армирования

Пример установки швеллера

Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.

Важно! Третий швеллер укладывается так, чтобы нижние края вертикальных соединялись с ним.

Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.

Крепление ворот к столбам из кирпича

После того, как будут закончены все приготовления, можно приступать к навешиванию ворот. Для этого на столбы навешиваются каркасы створок при помощи петель. При этом очень важно правильно учесть необходимые зазоры, которые позволят беспрепятственно работать воротам в том случае, если произойдет смещение столбов.

Присоединение распашных ворот к столбам

rusograda.ru
