Диммер что это такое и как он работает

С некоторых пор среди понятий бытовой электротехники всё чаще на слуху появляется слово диммер. Что это за устройство? Для каких целей предназначено? Может быть очередная блажь? Или действительно необходимая в быту вещь? Вопросов очень много, постараемся на все дать подробные ответы.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

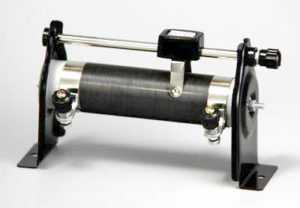

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Применение

Что такое диммер более или менее понятно. На лампу подаётся напряжение, мы изменяем его уровень и таким образом регулируем яркость светильника. Теперь несколько слов о том, когда и где это устройство применяют.

Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:

зачастую поток освещения необходимо снизить перед сном в спальной комнате;
некоторые помещения по дизайнерскому исполнению требуют изменения световой картины;
иногда освещение в помещениях переводят в так называемый дежурный режим для того, чтобы сократить расход энергии.

В производственных и бытовых помещениях настраивают светодиодные лампы на разные режимы потребления. При этом выбирается оптимальное освещение и за счёт этого достигается приличная экономия электроэнергии.

Что касается дизайнерских задумок, то сейчас стало модным в больших гостиных или зальных комнатах использовать второстепенное подсвечивание отдельных участков. Второстепенная подсветка продумывается до мелочей, а при помощи диммеров можно увеличить освещение и акцентировать внимание на каких-то деталях интерьера (картина на стене, установленная в нише красивая ваза и т. п.) Таким образом, при помощи подсветки нужная вещь выходит в комнате на первый план.

Светодиодные лампы, регулируемые при помощи диммеров, позволяют получить красочный эффект во время каких-то концертных, рекламных или торжественных мероприятий.

Диммер очень удобен для домашних праздников. Когда гости сидят за столом, требуется яркое освещение, а во время танцев можно его и приглушить. Особенно комфортно и выгодно применение такого устройства во время романтического ужина или свидания, когда не обязательно, чтобы светильник горел на полную мощность.

И это только часть общих примеров. Наверняка, у каждого найдётся ещё свой вариант использования диммеров. Так что вещь это нужная, удобная и экономически выгодная, можно устанавливать у себя и советовать знакомым.

Устройство и принцип действия

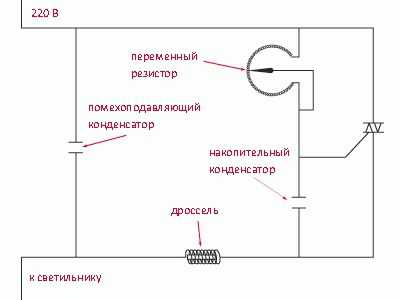

А теперь, как говорится, рассмотрим диммер изнутри. Что это за устройство, и из каких элементов состоит? На чём основывается его принцип действия?

Все электронные современные диммеры в качестве основного элемента имеют в своём конструктивном исполнении ключ (он также может называться выключатель или переключатель), который управляется полупроводниковыми транзисторными, симисторными или тиристорными приборами. Большинство устройств не выдают на выходе синусоидальный сигнал, электронный ключ как бы отсекает участки синусоиды.

Чтобы вам было понятнее, в электрической сети протекает ток, который имеет синусоидальную форму. Для изменения яркости на лампу нужно подать обрезанную синусоиду. Двунаправленный тиристор отсекает у синусоидальной волны переменного тока передний либо задний фронт, за счёт чего уменьшается напряжение, питающее светильник.

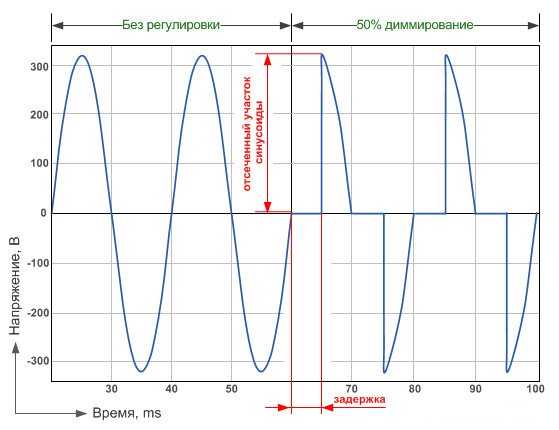

В зависимости от того, какой фронт синусоидальной волны отсекается, различается регулируемый способ:

регулировка по переднему фронту;
регулировка по заднему фронту.

Оба эти способа применяются для управления разными лампами:

Диммирование светодиодных и галогенных ламп осуществляют с помощью электронных трансформаторов, при этом применяется регулировка по заднему фронту.
Компактные люминесцентные и светодиодные лампы напряжением 220 V, а также лампы низкого напряжения, регулируются при помощи электромагнитных трансформаторов и с применением способа по переднему фронту.

Оба этих способа подходят для ламп накаливания.

Конструктивное исполнение диммеров включает также защиту от короткого замыкания и от перегрева.

Так как диммеры способны генерировать электромагнитные помехи, для уменьшения их уровня в схему последовательно подключают дроссель либо индуктивно-ёмкостные фильтры.

Подробнее о типовой схеме диммера смотрите в этом видео:

Преимущества и недостатки

Первые диммеры управлялись механическим способом и имели одну-единственную функцию – изменить яркость светильника.

Современный регулятор обладает рядом других функций:

Автоматическое включение и отключение.
Может управляться дистанционно через радиоканал, голосовую команду, акустическое изменение (шум или хлопок), через инфракрасный канал.
Сенсорный регулятор освещения позволяет плавно включать и отключать светильник. За счёт этого можно избежать резких бросков тока через лампы, в результате которых последние часто перегорают.
С помощью диммеров имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «непрошенных гостей» от вашего домовладения, когда никого нет дома. Задаётся специальная программа, по которой диммер автоматически включает и отключает свет в разных комнатах. Создаётся иллюзия, что дома находятся хозяева.

Как и любое техническое устройство диммер не может быть универсальным на сто процентов, у него имеются свои недостатки:

вызывает электромагнитные помехи;
выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
от него не могут работать люминесцентные лампы, а также лампы, загорающиеся через пускорегулирующую аппаратуру;
выходное напряжение у электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
при работе с лампами накаливания низкий КПД.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.

Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

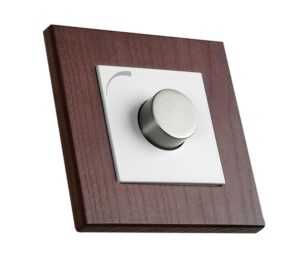

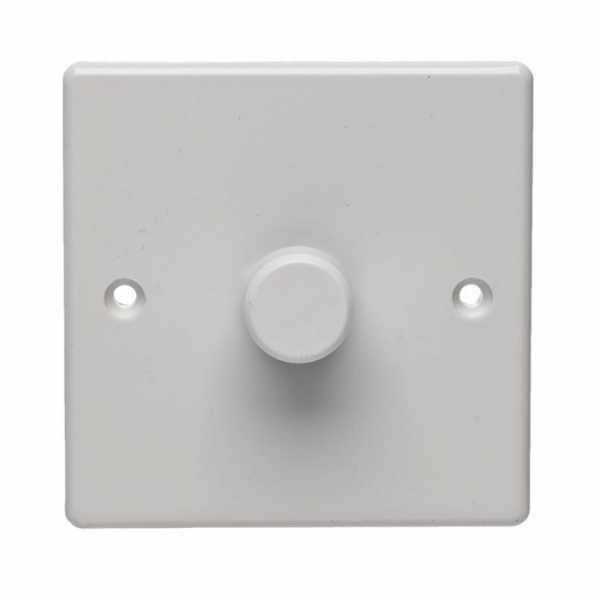

Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.

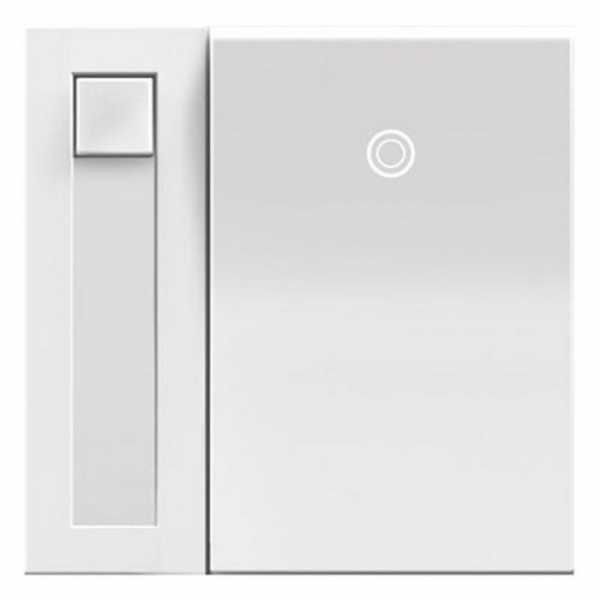

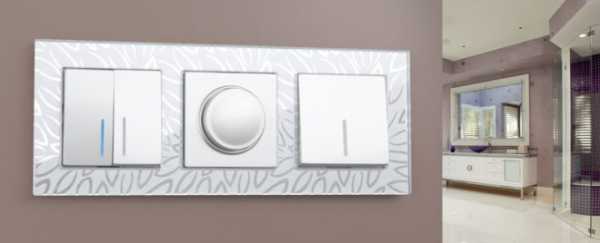

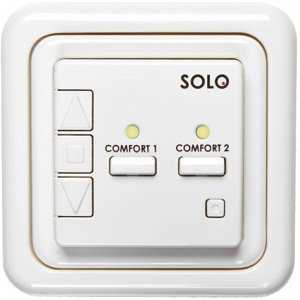

Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).

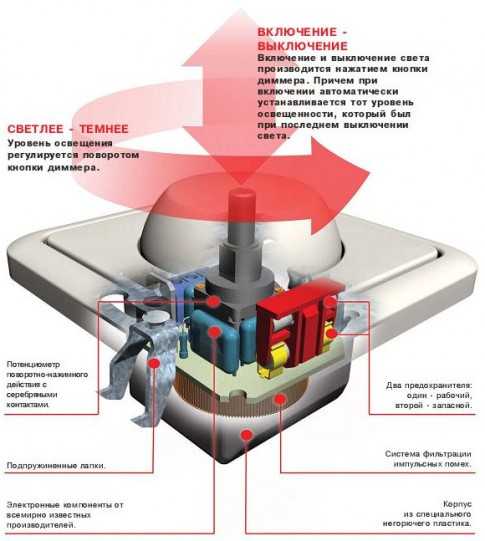

Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

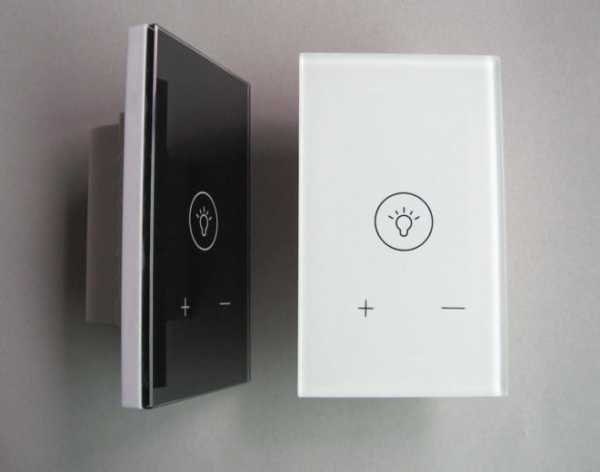

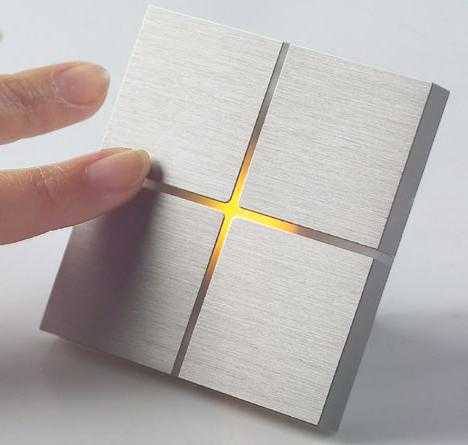

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

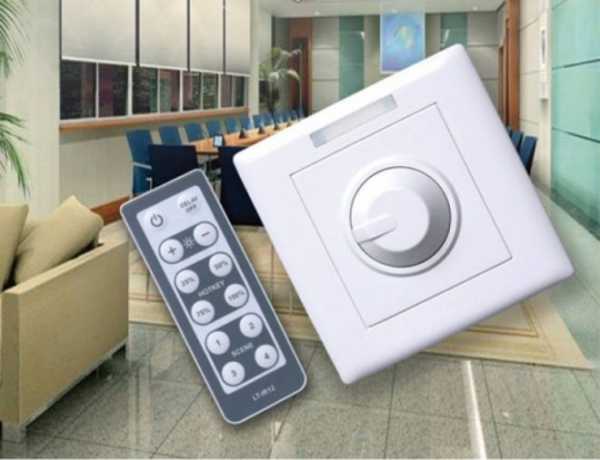

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).

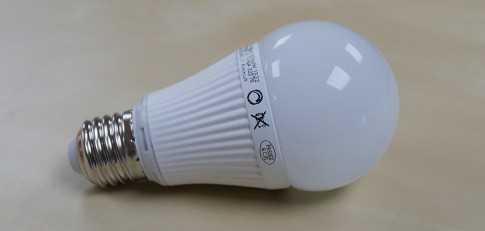

Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

yaelectrik.ru

Что такое диммер, для чего он нужен и какие бывают диммеры. Какие лампы подходят для работы

На вопрос – диммер, что это такое ответ довольно прост. Диммер это попросту говоря светорегулятор, дающий возможность регулировать степень освещения в помещениях.

В этой статье мы ознакомимся с таким устройство как диммер.

Он работает по принципу реостата и меняет на выходе напряжение, благодаря чему плавно регулируется яркость свечения лампочек накаливания и светодиодных, при изменении мощности от 0 до 100%. С энергосберегающими и люминесцентными лампами прибор не работает. Нередко в комплектацию диммера входят дроссели отсекающие шумы и помехи при его работе.

Для чего нужен диммер?

Благодаря регулировке яркости можно в значительной мере уменьшить расход потребляемой электроэнергии и увеличить срок эксплуатации ламп в осветительных приборах. При установке особых датчиков управляющих работой устройства можно применять диммер для разработки дизайнерского оформления освещения любых помещений. При установке датчика движения в прибор, свет в комнате будет включаться при вхождении человека.

Области использования диммеров

Выгоды от использования устройств очевидны:

Настроив лампы в разные режимы потребления и установив оптимальное освещение, достигается большая экономия электроэнергии на производстве и в бытовых условиях.
При применении в рекламных акциях, концертных программ и других мероприятиях светодиодного освещения диметры позволяют получить красочные эффекты.
Их использование придает комфорта и удобства – на праздничных мероприятиях вы можете включать освещение на полную яркость. После окончания торжества и ухода гостей для отдыха в спокойной домашней обстановке яркость уменьшается до требуемого предела.
Выбор яркости освещения и группировке его в разных зонах помещения дает дизайнеру прекрасную возможность красиво и необычно оформить интерьер. Для приема гостей ярко осветив центральную часть помещения, при этом освещая периферийные участки намного меньше.
До 55% уменьшается расходование электричества и больше чем в 20раз становится больше срок эксплуатации лампочек накаливания и галогеновых установленных в осветительных приборах. Лампочки горят в удобных для их свойств температурных режимах и плавно увеличивают мощность от нулевой отметки до требуемого значения.
Осветительные приборы формируют в группы, на каждую их них устанавливают отдельный диммер. При поступлении команды с клейпада (особого устройства для установки режимов освещения) или пульта ДУ объединенные светильники согласованно меняют яркость освещения. Центр управления обычно совмещает от 2 до 6 участков и при помощи пульта управление производится световое зонирование. Диммеры объединяются в одну сеть при помощи, которой происходит управление освещением всего дома.
Помимо освещения основного фона можно создавать и второстепенное подсвечивание отдельных участков помещения. Используя продуманную в деталях второстепенную подсветку можно сделать акцент на малозаметные на первый взгляд детали интерьера: мягкое, но яркое освещение картины, вазу, установленную в нише, освещение изнутри книжной полки. Любой предмет при соответствующей организации подсветки способен выйти на первый план и показать вещь, которой вы гордитесь.

Использовать диммер можно также в качестве сторожевого устройства для отпугивания посторонних от вашего домовладения. Работая в автоматическом режиме по заданной программе включая и выключая освещение в определенных комнатах, он будет создавать иллюзию нахождения хозяев в помещении.

Типы диммеров. Какие бывают диммеры

Производимые промышленностью виды диммеров различаются по методу регулировки выходящего напряжения:

Диммер механический с кнопкой или регулировочным колесиком.
Сенсорный со способностью запоминания последнего подключения к осветительному элементу. Регулируется при помощи сенсорного прибора ли посредством ДУ с инфракрасным портом.
Дистанционные приборы работают по принципу пультов ДУ.
Акустические устройства. Срабатывание такого диммера наступает от громких звуков или от команды голосом.
Электронный. Снабжен сенсорными или бесконтактным датчиком при помощи, которых выполняет свои функции.
Особые многоканальные устройства, управляющие освещение сразу нескольких участков одновременно при нажатии одной кнопки для установления наименьшего уровня освещения в каждой зоне. Оснащены беспроводным управление или дистанционным пультом.

Также приборы различаются и по конструкции:

Модульные – устанавливаются непосредственно в распределительном шкафу.
Приборы, монтируемые в монтажно-установочную коробку.
Моноблочные применяются к качестве выключателя.
Устройство с поворотно-нажимным механизмом при повороте ручки — происходит регулировка яркости, при нажатии — выключение освещения.
Поворотный — регулировка и включение одной ручкой.
Клавишные устройства – регулировка яркости зависит от продолжительности нажатия на кнопку.
Сенсорные – регулируются прикосновением к панели управления.

Также диммер нужен для светодиодных ламп и лент, которые используются в виде декоративной фурнитуры на стенах и мебели. В нек4отрых случаях для удобства управления применят проходной диммер, используемая в нем схема дает возможность производить регулировку света из разных точек комнаты. Подключаются два проходных устройства параллельно, при работе одного, второй не производит регулировки.

Приборы подразделяются на три главных вида по мощности и типам подключаемых ламп, какие лампы подходят для диммера:

Лампочки накаливания и галогенные работающие с напряжением сети 220 Вольт. Нить накаливания лампы в зависимости от поданного напряжения через диммер меняет яркость свечения.
Низковольтные галогенные лампочки, получающие энергию через понижающий трансформатор. Для лампочек напряжением 12-24 В устанавливают трансформатор для преобразования выходящего напряжения с диммера до требуемой величины питания ламп. Понижающий трансформатор требуется особый, электронный с регулировкой способной обеспечить мягкое включение и плавную подачу электроэнергии. Поначалу требуется подавать малый ток для эффективного разогрева нити лампочки, чтобы избежать ее перегрузки.

Какие лампы подходят для диммера?

Еще, какие лампы работают с диммером? К таковым относятся люминесцентные и светодиоды. Люминесцентные лампы не могут работать непосредственно с поступающим с сети напряжением и для этого устанавливаются электронные пускорегулирующие аппараты передающие напряжение от 0 до 10 В, с диммера и со своего управляющего выхода который регулирует силу светового потока.

Для нормальной работы устройства с люминесцентными лампами устанавливают электронный дроссель в осветительном приборе.

Какие преимущества дает электронная защита диммера?

Приборы часто выходят из строя при скачках напряжения и короткого замыкания в сети, установка в приборах диодного моста хоть увеличило их стоимость, но исключило выход устройства из строя.

При приобретении диммера требуется знать, какие лампы будут применяться. Для правильного выбора устройства требуется знать общую нагрузку, которую он сможет выдерживать. Обозначение 250 W на приборе, указывает, что он может изменять яркость свечения одновременно у четырех лампочек мощностью 60 Вт. Желательно покупать устройства с запасом мощности во избежание их отказа.

Loading … Спасибо Вам за добавление этой статьи в:

rmnt.net

что это и под какие осветительные приборы устанавливать

Слово «диммер» заимствовано из английского и буквально означает «затемнитель». Устройство было создано для постепенного уменьшения яркости света в театре перед началом спектакля. Диммер может использоваться для настройки мощности самых разных электроприборов, но основной сферой применения устройства остается светотехника. Второе название устройства – светорегулятор.

Общая характеристика устройства

Если светорегулятор настроен на максимальную яркость, он работает как обыкновенный выключатель, но обычно его используют для настройки яркости осветительных приборов. Кроме управления яркостью света, в современных диммерах разных моделей реализован ряд дополнительных функций:

голосовое управление;
дистанционное управление;
имитация присутствия;
таймер для автоматического выключения.

С помощью диммера можно плавно регулировать переход освещения от дневного к ночному, уменьшать или увеличивать яркость освещения в зависимости от вашего занятия. Диммер придет на помощь и в случаях, когда в одной из комнат нужно оставить свет на ночь. При настройке на минимальную мощность освещение будет мягким или даже тусклым, его будет достаточно для передвижения по комнате, но свет не будет мешать спящим и раздражать глаза при пробуждении.

В подавляющем большинстве диммеров предусмотрена функция памяти — светильник включается на яркости, которая была установлена при последнем использовании прибора.
Кроме настройки освещения на ситуативно необходимую яркость, установка диммера позволяет существенно экономить электроэнергию. За счет оптимизации потребляемой мощности энергоемкость освещения можно уменьшить более, чем наполовину. Эксплуатация ламп на пониженной мощности является щадящей для самого источника света и продлевает срок его службы в десятки раз.
Классификация диммеров
Светорегуляторы классифицируют по типу корпуса, особенностям управления и типу ламп, для которых предназначается устройство. Каждый конкретный вид диммера имеет свои отличительные особенности.
По типу подключаемых ламп
Диммеры для ламп накаливания и галогенных ламп, работающих от сети 220 В
Лампы накаливания до сих пор являются самыми массовыми в применении и большинство современных регуляторов адаптированы для работы с ними. У этого типа ламп отсутствуют индуктивность и емкость, они представляют собой инерционные устройства. При понижении потребляемой мощности цветовая температура света уменьшается, спектр сдвигается в сторону красного излучения. Освещение на минимальной мощности может оказаться неприятным для вас.
Диммеры для галогенных ламп низковольтного типа
Для диммирования низковольтных галогенных ламп, кроме самого светорегулятора, дополнительно потребуется понижающий трансформатор. В идеале нужно приобрести совмещенное устройство с функциями диммера и трансформатора. Если это по каким-либо причинам невозможно или нецелесообразно, нужно искать устройство, совместимое с вашим трансформатором.
Светорегуляторы, работающие с индуктивной нагрузкой (совместимые с обмоточными трансформаторами), маркируют литерами RL. Устройства, совместимые с электронными трансформаторами, рассчитаны на работу с емкостной нагрузкой и маркируются литерой С. При монтаже освещения трансформатор устанавливают поблизости от источника света, а сам диммер для галогенных ламп 12в наоборот — как можно дальше.
Низковольтные галогенные лампы чувствительны к резким перепадам напряжения, поэтому для них рекомендуются диммеры с возможностью плавного включения и выключения.
Еще одна особенность галогенных ламп – потемнение стекла при постоянной эксплуатации на пониженной яркости. Для очистки стекла лампы ее нужно включить на полную мощность на 10-15 минут, после чего яркость можно понижать.
Диммеры для люминесцентных ламп
Наиболее сложной задачей является диммирование в осветительных сетях, оснащенных люминесцентными лампами. Регуляция яркости линейных люминесцентных ламп возможна только при наличии электронного пускорегулирующего аппарата (ЭПРА). Большинство компактных люминесцентных ламп выпускаются со встроенными пускорегулирующими устройствами, но при покупке люминесцентной лампы лучше сразу проверять их наличие.
Двойной выключатель света в наше время получил наибольшую популярность в организации домашнего освещения. Это объясняется его устройством и функциональностью. Решая самостоятельно вопрос, как подключить двухклавишный выключатель света, необходимо всего лишь изучить схему его установки и простые рекомендации, чтобы не допустить возможных ошибочных действий в процессе монтажа.
Правильно настроить и отрегулировать датчик движения возможно лишь корректно установив устройство, придерживаясь схемы подключения. Помочь это сделать мастеру-любителю поможет эта статья.

Диммеры для светодиодных ламп
Светодиодные лампы способны менять яркость свечения в зависимости от мощности сети, но при работе диода в неправильном режиме происходит смещение спектра свечения. Чтобы нивелировать этот эффект, используются диммеры для LED ламп, работающие по принципу широтно-импульсной модуляции. Амплитуда тока остается неизменной, а регуляция яркости свечения происходит за счет изменения продолжительности импульса.
Светорегуляторы для энергосберегающих ламп
Этот тип устройств используется редко. Диммирование поддерживается не всеми типами экономичных ламп и не всегда экономически оправдан. В линейках некоторых производителей есть универсальные модели диммеров, которые подбирают тип диммирования автоматически. Специалисты считают, что универсальные светорегуляторы менее надежны по сравнению со специализированными.
Приобретая светорегулятор, следует обращать внимание на тип ламп, для которых он предназначен, а также предельно допустимую нагрузку.
Для нормальной работы осветительной сети профессионалы рекомендуют устанавливать регуляторы с запасом мощности, несколько превышающим расчетную величину.
По типу корпуса

Существует три разновидности диммеров: монтируемые в коробку, моноблоки и модульные устройства.
Сфера применения модульных диммеров ограничивается местами общего пользования: коридорами и лестницами. Устройство устанавливают в распределительный щиток, для управления освещением предусматривается выносная кнопка или клавиша. Нажатие кнопки включает или выключает освещение, для настройки яркости света кнопку нужно удерживать в течение нескольких секунд.
Диммеры для галогенных (включая низковольтные) и ламп накаливания устанавливают в монтажные коробки. Органом управления этого типа устройств обычно является кнопка.
Диммеры моноблочного типа очень похожи на обыкновенные выключатели и монтируются почти так же — в стандартные подрозетники. Главное требование при монтаже – соблюдать полярность подключения.
По типу управления
В конструкции моноблочных диммеров реализованы все ныне существующие варианты управления устройством: поворотное, нажимное, поворотно-нажимное. Самые прогрессивные модели оснащаются сенсорным и дистанционным управлением.

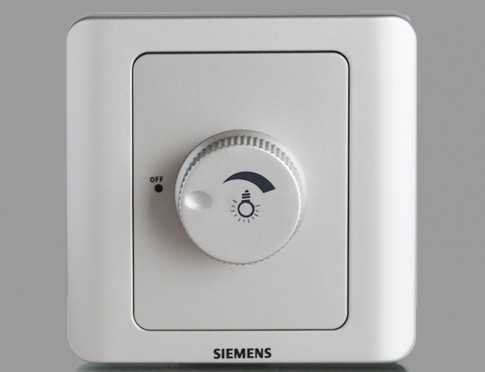

Поворотно-нажимной диммер управляется с помощью ручки. При нажатии ручка работает как выключатель, при вращении – как многопозиционный переключатель мощности. В поворотных диммерах крайние положения ручки соответствуют включению и выключению питания.
Больше всего похож на обычный выключатель нажимной клавишный светорегулятор. Устройство имеет две клавиши: выключатель и собственно регулятор мощности.

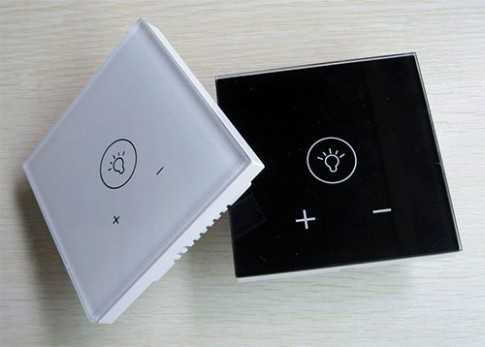

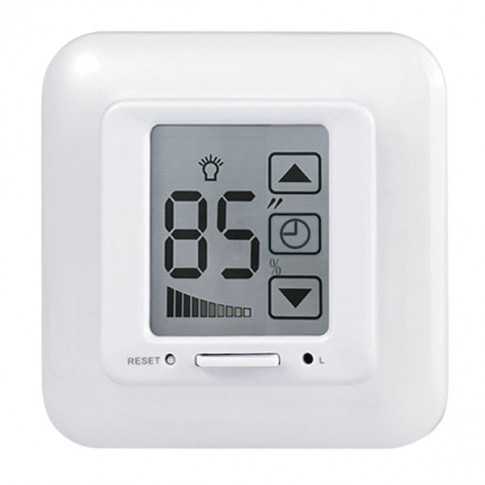

Самые прогрессивные и надежные диммеры – сенсорные. В них нет подвижных элементов, поэтому устройство не изнашивается и в принципе не может заклинивать.
Устройство оснащается двумя типами сенсоров: для включения/выключения и регулировки яркости свечения.
Сенсорные диммеры тоже подразделяются на поворотные и нажимные. В некоторых моделях реализована возможность управления одновременного управления несколькими независимыми источниками света и даже лампами разного типа.

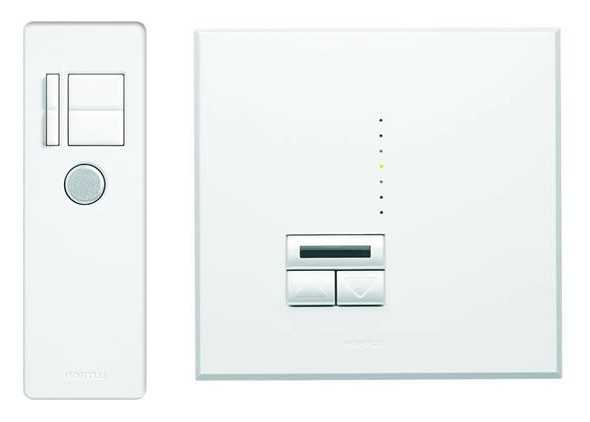

Самый удобный тип светорегуляторов – диммеры с пультом управления. В таких моделях обычно присутствует и возможность ручной регулировки яркости освещения.
Конкретный пример установки диммера на видео с комментариями
elektrik24.net
Диммер: схема, подключение, отзывы. Диммер
Люди используют помещения для различных целей, и эти функции требуют разной освещенности. Регулировать ее удобно диммером — электронным устройством, позволяющим изменять уровень освещенности от «почти темно» до полной видимости простым поворотом ручки или скольжением рычага.
Зачем нужны диммеры?
Освещенность помещений в доме очень важна. Уровень ее в каждой комнате диктует то, что вы можете и не можете сделать, и это имеет огромное влияние на ваши ощущения. Так, например, вы не сможете читать под одной зажженной свечой, а вот романтический ужин на двоих покажется не таким приятным под 1,5-киловаттной галогеновой лампой.
Современные диммеры, например диммер Legrand, позволяют плавно регулировать освещенность светильников с лампами различных типов.
Резисторные светорегуляторы
Поначалу для регулировки уровня света применялось довольно простое решение — переменный резистор, включенный как диммер. Что это давало? Обычный проволочный резистор представляет собой тонкий проводник, создающий определенное (в соответствии с номиналом) сопротивление движению электрических зарядов. В конструкцию переменного резистора, кроме резистивного материала и двух неподвижных контактов, добавился еще и подвижный контакт со своим выводом. К электроцепи такой элемент подключается подвижным и одним из неподвижных контактов.
В этой конструкции варьируется общее сопротивление резистора путем регулирования расстояния, которое заряд должен пройти через резистивный материал, а попросту говоря — длины проволоки от неподвижного до подвижного контакта. Если подвижный контакт находится вблизи неподвижного (подключенного к цепи), то сопротивление резистора минимально. Если он смещен до второго неподвижного контакта, заряд должен пройти через весь резистивный материал.
Когда заряд перемещается под действием электрических сил через резистор, его энергия теряется в виде тепла. Если вы ставите резистор в последовательной цепи, то потери энергии в нем вызывают соответствующее падение напряжения на резисторе, уменьшая энергию, доступную для других нагрузок (лампочки, например). Снижение напряжения на лампочке понижает ее светоотдачу.
Проблемой в этом решении является то, что вы в конечном итоге тратите много энергии на нагревание резистора, который не осветит вам комнату, но обойдется в копеечку. Кроме энергетической неэффективности, резисторные светорегуляторы, как правило, громоздки и потенциально пожароопасны, так как переменный резистор выделяет значительное количество тепла. Современные устройства используют более эффективный подход.
Принцип работы
Итак, собственно диммер. Что это означает в смысле отличий от резистора? Вместо того чтобы отбирать энергию от лампочки в переменном сопротивлении, современные диммеры в каждом периоде изменения тока кратковременно перекрывают путь для его прохождения, чтобы уменьшить общее количество энергии, рассеиваемой во всей цепи. Получается, что ток в электрической лампочке выключается много раз в секунду.
Цикл переключения строится вокруг периода колебаний бытового переменного тока. Они имеют различную полярность напряжения — в холмистой синусоидальной токовой волне она колеблется от положительного максимума до отрицательного. Иначе говоря, движущийся заряд, который и составляет переменный ток, постоянно меняет направление своего движения. В России он проходит через один цикл изменения (движения зарядов в одну сторону, затем в другую) 50 раз в секунду.
«Разрыв» синусоиды тока в каждом ее полупериоде — вот что делает диммер. Что это значит? Он автоматически отключает цепь лампочки каждый раз, когда меняется направление тока, то есть когда в цепи нулевое напряжение. Это происходит дважды за цикл, или 100 раз в секунду. Подача тока в схему светильника включается снова, когда напряжение поднимается до определенного уровня.
Этот принцип — » включать по уровню» — задает положением своей ручки выключатель с диммером. Если она установлена на светлую обстановку, он включается очень быстро после отключения. Схема включена на большей части цикла, так что она поставляет в секунду больше энергии в лампочку. Если диммер устанавливается на более низкое освещение, он будет ждать после отключения дольше, пока в конце цикла вновь не включится.
Это основная концепция, но как на самом деле работает диммер? Схема его подключения, представленная в следующем разделе, ответит на этот вопрос.
Устройство электронного светорегулятора
Мы уже знаем, что он быстро прекращает свет в цепи, чтобы сократить энергию, подаваемую в светильник. И все же, конкретно сам диммер — что это такое? Центральным элементом его схемы является полупроводниковый коммутатор переменного тока, или симистор.
Симистор — это небольшой полупроводниковый прибор, похожий на диод или транзистор. Как и они, симистор состоит из разных слоев полупроводникового материала. Среди них материалы n-типа, который имеет много свободных электронов, и материалы р-типа, имеющий много «дырок», через которые свободные электроны могут пройти.
Симистор способен пропускать ток при разной полярности приложенного к нему напряжения, т. е. в обоих полупериодах переменного напряжения сети, но только если к третьему электроду — затвору — приложено некоторое управляющее напряжение. Вот так, собственно, и работает диммер. Схема ниже показывает, как он включается.
Напряжение на затвор симистора, которое необходимо для его открытия, подается с накопительного конденсатора, а время его заряда от начала полупериода питающего напряжения регулирует переменный резистор. Так что же происходит в этой схеме? В двух словах:
Симистор действует как переключатель напряжения питания.
Напряжение на затворе управляет моментами его включения.
Переменный резистор задает напряжение на затворе.

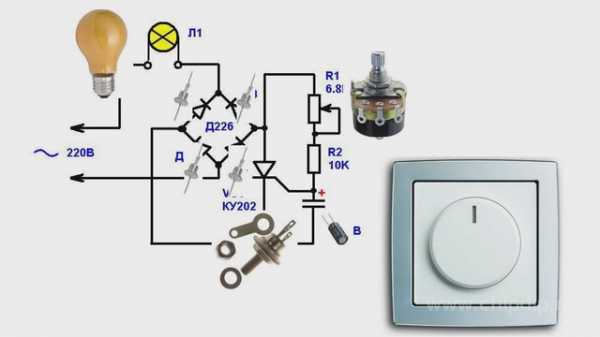

Дроссель служит для сглаживания формы тока в цепи питания лампы (см. след. раздел).
Помехоподавляющий конденсатор препятствует генерации схемой диммера радиопомех.
Подключение к сети
Следует отметить, что конструктивно все электрорадиоэлементы, показанные на схеме выше, смонтированы в корпусе светорегулятора, который имеет всего две клеммы для включения устройства в однофазную электрическую сеть. Поэтому с точки зрения технологии выполнения такого подключения диммер полностью аналогичен обычному двухполюсному выключателю. Кстати, некоторые их конструкции имеют такой встроенный выключатель, включенный на входе всей схемы, а клавиша его размещается рядом с ручкой регулировки. Поэтому, подключая диммер, как и в случае подключения обычного выключателя, выполните следующие шаги:
Определите светильник или группу светильников для управления от светорегулятора.
Просчитайте ток, потребляемый осветительными приборами при питании их без диммера.
Подберите светорегулятор с максимальным длительным рабочим током не меньшим, чем полученный в п. 2.
Установите диммер на подходящее место и подключите к сети, как и обычный двухполюсный выключатель. Помните при этом, что любой выключатель следует устанавливать в разрыв фазного провода, а не «нулевого», т. е. он должен стоять в цепи прохождения тока до светильника (группы), а не после него.
Реальные схемы светорегуляторов гораздо сложнее. Так, может иметь место дистанционный диммер с пультом ДУ, отключаемый (автоматически) по таймеру, подключаемый к комплексу «Умный дом», а также с акустическим либо голосовым видом управления. Однако вся эта «умная начинка» спрятана внутри прибора, и процесс подключения его к сети вовсе не усложняет.
Гудение ламп при наличии диммеров
По отзывам ряда пользователей, при подключении вместо выключателя дешевого диммера в цепь питания лампы накаливания слышится странное жужжание. Это происходит из-за колебаний в нити накала лампы, вызванных изменением формы тока, поступающего из симистора.
Как вам известно, ток, текущий по проводам, генерирует значительную силу магнитного поля, а колебания тока вызывают пульсирующее магнитное поле. Нить накала в лампочке является просто проволочной спиралью, которая, словно соленоид, намагничивается проходящим через нее током, и ее магнитное поле колеблется с частотой переменного тока.
Нормальный синусоидальный переменный ток колеблется постепенно, как и его магнитное поле. Ток же от диммера изменяется скачкообразно, когда симистор становится проводящим. Это внезапное изменение тока меняет магнитное поле резко, что может вызвать вибрацию нити накала. В дополнение к производству мягкого жужжащего звука резко меняющееся магнитное поле будет генерировать слабые радиосигналы, которые могут создавать помехи в соседних телевизорах или радиоприемниках!
Лучшие диммеры содержат дополнительные компоненты для уничтожения жужжащего эффекта. Как правило, схема подключения диммера включает в себя индуктивный дроссель (см. схему выше), представляющий собой длинный провод, завернутый вокруг железного сердечника, и дополнительный помехоподавляющий конденсатор. Оба устройства могут временно запасать электроэнергию (в виде энергии магнитного поля, тока и энергии электрических зарядов) и расходовать ее позже. Эта энергия сглаживает острые скачки напряжения, вызванные переключениями симистора, чтобы уменьшить гудение и радиопомехи.
Диммеры и лампы
Светорегуляторы создают атмосферу комфорта в жилище и снижают затраты на электроэнергию. Тем не менее не все лампочки совместимы с ними, и это может создать трудности для домовладельцев. Многие потребители публикуют отрицательные отзывы о диммерном регулировании света, но анализ таких откликов приводит к выводу, что их авторы попросту не знакомы с принципами совместимости лампочек и диммеров между собой.
Лампочки характеризуются мощностью и напряжением. При неправильном выборе светорегулятора некоторые их типы получают неподходящее для них напряжение и создают проблемы. Поэтому, выбирая лампы для диммера, люди должны быть осведомлены о различных их типах и научиться выбирать только совместимые с имеющимися у них светорегуляторами.
Потребители могут выбирать лампы накаливания, галогенные, флуоресцентные и светодиодные лампы. Первые два типа ламп легко управлять диммерами, в то время как люминесцентные и светодиодные лампы, имеющие большую светоотдачу, более дорогие и хуже работают с рассматриваемыми устройствами.
Лампы накаливания
Лампа накаливания работает потому, что электрический ток проходит через ее нить накала, которая нагревается и начинает светиться. Эти лампочки, как и их ближайшие родственники — галогенные лампы (по сути, те же лампы накаливания, но с добавлением внутрь колбы галогенсодержащих соединений для предотвращения испарения материала нитей накала), являются наиболее утилитарным видом лампочки, потому что работают с любым диммером. Они плохо переносят слишком высокое напряжение, но достаточно хороши при соответствующем его уровне. По отзывам тех потребителей, которые хотели сохранить электроэнергию и увеличить срок службы лампочек за счет применения диммеров, это удается очень хорошо. Многие пользователи отмечают, что лампочки накаливания могут с недорогими диммерами работать так же хорошо, как и с продвинутыми моделями. Они тускнеют почти полностью, когда ручка диммера находится в положении чуть выше выключенного.
Люминесцентные лампы
У этих ламп внутри колбы находятся пары ртути. Генерируемое ими при нагреве ультрафиолетовое излучение возбуждает люминофор, которым изнутри покрыты стенки колбы, чтобы излучать видимый свет. Некоторые пользователи в своих отзывах отмечают, что в нижней части диапазона регулирования диммера их лампы просто выключаются. Все дело в том, что они применяют так называемые компактные люминесцентные лампы, не предназначенные для использования с диммерами: если домовладелец установит низкое напряжение через данное устройство, лампа просто выключится, а не потускнеет. Чтобы можно было использовать диммер с такой лампой, она должна иметь диммирующий балласт, о чем должно быть указано на упаковке. Некоторые стандартные диммеры будут совместимы с такой лампой, но не все из них. Потребители должны всегда выбирать диммер 220В с указанием производителя о совместимости его с люминесцентными лампами.
Светодиодные лампы
Их работа основана на способности светоизлучающего диода индуцировать электроны, которые взаимодействуют с положительно заряженными «дырками» и излучают фотоны, производящие люминесценцию. Они менее яркие, чем люминесцентные лампы, но диапазон регулировки яркости ограничивается только схемой ее включения. Согласно отзывам потребителей, светодиоды также подвержены выключениям в нижнем диапазоне силы света, и это тоже может проявляться с различными типами диммеров. В то время как лампа накаливания будет мерцать с колебаниями напряжения, светодиод может вообще выключиться или мерцать чрезмерно.
Выбор подходящей лампы
При покупке потребитель должен помнить, что лампы накаливания могут тускнеть от нуля до 100 процентов, а люминесцентные и светодиодные нельзя эксплуатировать ниже 10-20% номинального значения их яркости, так что домовладельцы не смогут с ними достичь уровня полного комфорта. Кроме того, люминесцентным и светодиодным лампам требуется более дорогой и сложный светодиодный диммер. Однако в долгосрочной перспективе они обеспечивают значительную экономию электроэнергии.
Выбор подходящего диммера
Современные диммеры, например диммер Legrand (имеется в виду вся линия бренда), выполняют разные функции, включая различные типы фотоэлементов, датчиков движения и таймеров. При инвестировании в данные приборы люди должны иметь в виду, что передовые схемы диммеров предназначены для высокоэффективных лампочек. В то время как недорогие устройства являются адекватными для ламп накаливания и галогенных ламп.
Подытоживая высказанные многочисленными пользователями диммеров отзывы, можно сделать вывод, что наибольший массовый эффект от их применения может получаться в жилищах, освещаемых традиционными лампами накаливания. Ведь светорегулятор дает возможность уменьшить потребление электроэнергии без замены дешевых ламп накаливания на дорогие люминесцентные или светодиодные. Если же жилище уже освещается новыми типами ламп, то основной эффект, заключающийся в повышении удобства управления освещением, могут дать «продвинутые» модели светорегуляторов, например дистанционный диммер, позволяющий управлять освещенностью помещений с пульта ДУ, не вставая с места.
fb.ru
Устройство и принцип работы диммера
Виды и устройство диммера
Различаются регуляторы света по типу регулирования яркости ламп и могут быть поворотными, поворотно прижимными, клавишными, дистанционными и сенсорными. Поворотные регуляторы света имеют ручку, одетую на ось потенциометра, при вращении которой меняется значение управляющего сигнала на входе регулирующего элемента.
Поворотно прижимное устройство диммера может включать и отключать освещение при нажатии на ручку. Этот светорегулятор запоминает уровень яркости при отключении освещения. Сенсорное устройство диммера отличается легким управлением при прикосновении к панели.

Клавишный диммер при длительном нажатии на клавишу меняет яркость ламп. Дистанционные диммеры работают с пульта на ИК излучении или управлении на радиочастотах. Существуют регуляторы яркости с звуковым управлением — хлопком.
Светорегуляторы могут отличаться по способу установки – это накладные, встраиваемые и установка диммера на din-рейку. Нагрузкой регулятора яркости могут быть лампы накаливания, галогенные лампы, люминесцентные и светодиодные лампы. Мощность лампы для регулятора света может достигать 1000 Вт.
Принцип работы диммера
Электронные диммеры представляет собой электронную схему собранную на тиристорах, симисторах или полевых транзисторах. Диммеры работают по принципу электронного ключа, который включается и отключается при переходе через ноль синусоиды напряжения и изменении ее полярности.

Полная синусоида при максимальной яркости лампы и усеченная синусоида при неполной яркости
Переключается ключевой элемент при частоте сети 50 герц 100 раз в секунду. Регулируя яркость, задают задержку управляющего сигнала на входе ключа. При задержке равной нулю, ключ будет выдавать полное напряжение сети, а при уменьшении яркости (с некоторой задержкой включения ключа) на выходе будет не полная синусоида, а с усеченным передним или задним фронтом.
Меняется соотношение напряжения включения и выключения по типу упрощенной широтно-импульсной модуляции, что приводит к изменению яркости лампы. Идеальной нагрузкой регулятора яркости на ключах, считается активная нагрузка — это лампы накаливания. Синусоида имеет большие искажения, что не позволяет работать диммеру с индуктивной или емкостной нагрузкой (светодиодные и люминесцентные лампы).

Как выбрать диммер
Однако на рынке можно найти светасберегающие лампы которые могут хорошо работать с диммерами, это должно отражаться в инструкциях. Если люминесценция лампа собрана на электронном пускорегулирующем устройстве, то скорее всего она будет работать с диммером.

Схема подключения диммера для лампы накаливания и галогенной лампы
В случае галогенных ламп учитывается тип трансформатора. Для электронного трансформатора светорегулятор выбирают с обозначением — С, а для обычного трансформатора диммер должен быть с маркировкой — RL. В последнее время появились универсальные регуляторы света для любых типов ламп.
Для светодиодных лент также существуют регуляторы яркости и программируемые контроллеры с разными спецэффектами. Перед тем как выбрать диммер, обратите внимание на мощности его нагрузки, она должна превышать на 15 — 20% вашу нагрузку.
Тоже интересные статьи
electricavdome.ru
Как правильно выбрать диммер
Вы возвращаетесь домой после рабочего дня, уютно устраиваетесь в гостиной и читаете газету при ярком свете. Потом включаете телевизор, и освещение тускнеет. А затем вы и вовсе начинаете дремать, а лампы отключаются. Как подсветке удалось подстроиться под желания хозяина? Очень просто – помогли светорегуляторы, или, иначе, диммеры (от англ. dimmer – светорегулятор).*
Где пригодятся диммеры?
В первую очередь, светорегуляторы обеспечивают визуальный комфорт: установленные вместо обычных выключателей, они приглушают назойливую яркость ламп до комфортного уровня. Такие приборы просто незаменимы в помещениях, где предусматривается сразу несколько вариантов занятий для домочадцев:
В детской для игр и чтения нужно хорошее освещение, но если ребёнок боится засыпать в темноте, то диммером можно приглушить свет люстры до минимума;

В гостиной яркое освещение пригодится для будничных дел, приглушённое – для семейной беседы, а минимальное – для просмотра сериала;

В спальне светорегулятор у изголовья кровати за одну секунду поможет создать подходящую атмосферу: от интимной – до бодро-пробуждающей. А специалисты компании Legrand, всемирно известного производителя электрооборудования, разработали модель диммера с режимом ночника (серия Céliane): в течение часа он постепенно приглушает свет, а затем и вовсе выключает его. Перевод в режим ночника осуществляется нажатием трёх соответствующих кнопок.

Интересно, что диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии, что достаточно актуально в условиях постоянного роста тарифов на коммунальные услуги. Кроме того, диммирование положительно сказывается на сроке службы светильников. Снижение яркости лампы всего на 5% продлевает время её эксплуатации в два раза! Это особенно актуально в тех случаях, когда в доме установлены нестандартные источники света, найти замену которым довольно трудно.
Однако если вы решили оснастить свой дом светорегуляторами, важно понимать, как это правильно сделать: выбрать мощность, определить диммер, подходящий под конкретный тип ламп, подобрать удобный способ управления и пр.
Попробуем разобраться!
Каждой лампе – свой диммер
Разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определённые условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.
Правда, существуют и универсальные решения: в частности, диммеры серии LivingLight итальянской компании BTicino управляют различными типами нагрузок. Устройство автоматически определяет тип подключенных источников света и корректирует свою работу в зависимости от них. Есть модели, где переключение осуществляется вручную. Это более сложный, но в то же время надёжный способ. Механический переход на разные лампы реализован, например, в серии Etika от Группы Legrand, мирового специалиста по электрическим и информационным системам зданий.
Сколько светильников выдержит диммер?
При подборе светорегулятора важно правильно оценить его расчётную мощность – она должна соответствовать потребляемой мощности подключенных ламп. В противном случае прибор может просто не заработать или, ещё хуже, сгореть.
Проще всего расчёт проводится для ламп накаливания: если максимальная мощность светорегулятора 400 Вт, к нему можно подключить 10 ламп накаливания по 40 Вт. Что касается светодиодов и КЛЛ (компактная люминесцентная лампа), то для вычислений принимается мощность обычной лампы, эквивалентная ей по светимости. То есть КЛЛ в 8 Вт соответствует лампе накаливания 40 Вт, и к упомянутому выше 400-ваттному диммеру можно подключить максимум 10 таких источников света.
Нажимаем, поворачиваем или скользим пальцем.
Сегодня на рынке представлено несколько вариантов диммеров: поворотные, в которых регулировка интенсивности освещения выполняется с помощью ручки, и нажимные, использующие в качестве управляющего элемента клавишу. Для удобства эксплуатации, некоторые нажимные элементы оснащены двумя кнопками – одна работает как выключатель, а вторая как регулятор. По такому принципу, например, действуют диммеры серии Valena от Группы Legrand.
Светорегулятор поворотный серии VALENA (Legrand, Франция).
Есть ультрасовременные сенсорные устройства, которые реагируют на прикосновение и его длительность. А некоторые регуляторы и вовсе обладают «интеллектом» и позволяют реализовывать разнообразные сценарии: например, в системе MyHome итальянской компании BTicino представлены четырёхклавишные выключатели. Одним прикосновением пользователь может создать уютную атмосферу с едва приглушённым светом, зажечь всю иллюминацию или перевести светильники в «ночной режим». Примечательно, что такие устройства позволяют управлять и естественным светом путём настройки жалюзи, а при желании можно добавить в сценарии ещё и музыку.
Несмотря на кажущуюся простоту светорегуляторов, подходить к выбору их типа и расчётной мощности нужно серьёзно, и лучше всего проконсультироваться у специалистов. И сделать это сейчас, когда вы вооружены знаниями о диммерах, будет намного проще. Вы легко найдёте общий язык с профессионалами и точно останетесь довольны своим выбором.

*Конечно, не все светорегуляторы на это способны. В данном случае речь идет о светорегуляторе ECO серии Céliane (Legrand, Франция), который устанавливается вместо обычного выключателя, и по внешнему виду ничем от него особо не отличается. Тем не менее, он имеет несколько разных режимов работы, которые настраиваются во время монтажа устройства. Пользователю останется только запомнить несколько сочетаний кнопок для их активации. Так называемый «режим ночника», о котором и шла речь в самом начале данного обзора, приводится в действие нажатием трёх кнопок.

Справка о компании Legrand:
Группа Legrand – мировой специалист по электрическим и информационным системам зданий. Продукция Legrand применяется в жилых помещениях, в зданиях административного сектора, на промышленных объектах. Компания производит более 215 тысяч наименований продукции и имеет более 4,5 тысяч действующих патентов на изобретения. Группа Legrand объединяет 36 000 сотрудников, работающих в 80 странах мира. Среди них Франция, Россия, Италия, Германия, Испания, США, Китай, Австралия и др. Офисы компании открыты в 22 городах России, в Казахстане, Азербайджане, Узбекистане, в Республике Беларусь и на Украине.
library.stroit.ru
