Узлы стропильной крыши – каркас, установка стропил и что такое мауэрлаты крепления, брус для опоры кровли в строительстве, устройство ломаной и многощипцовой конструкции кровли, укладка поперечин

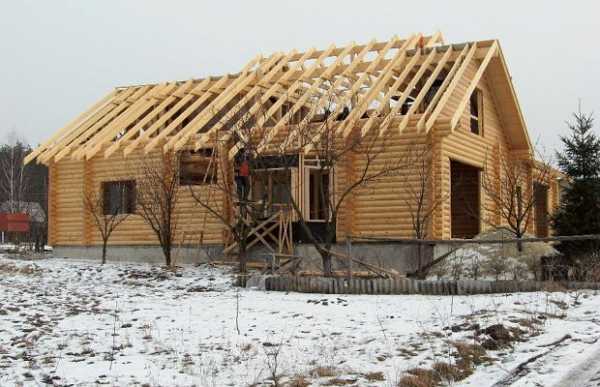

Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см².
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

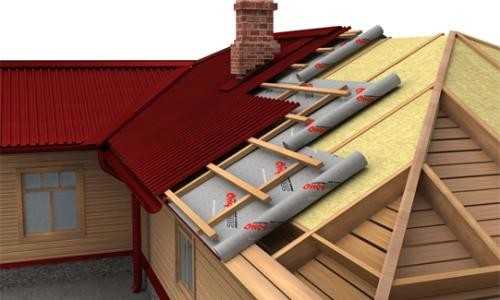

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

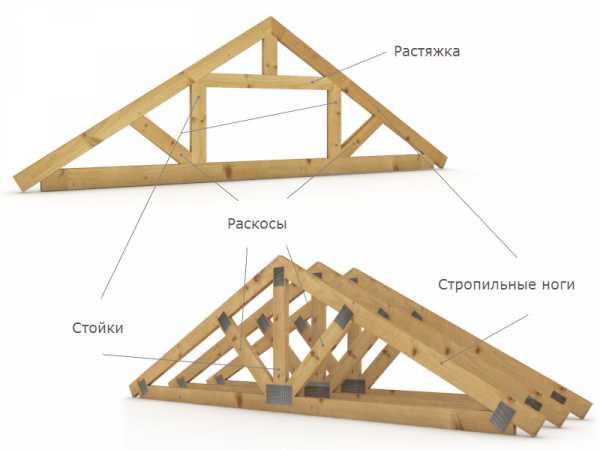

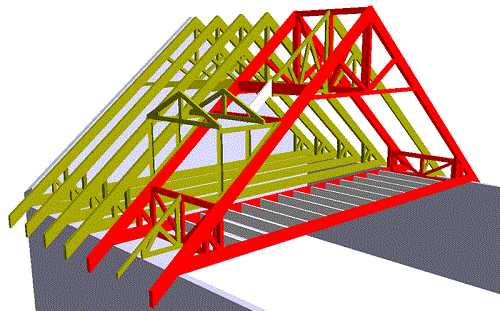

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

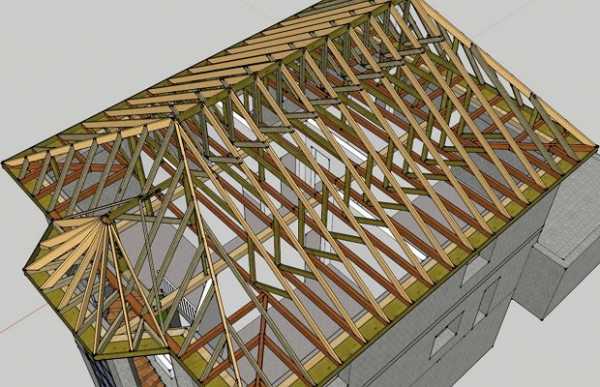

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

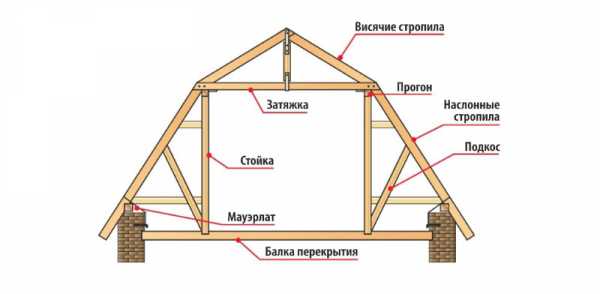

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

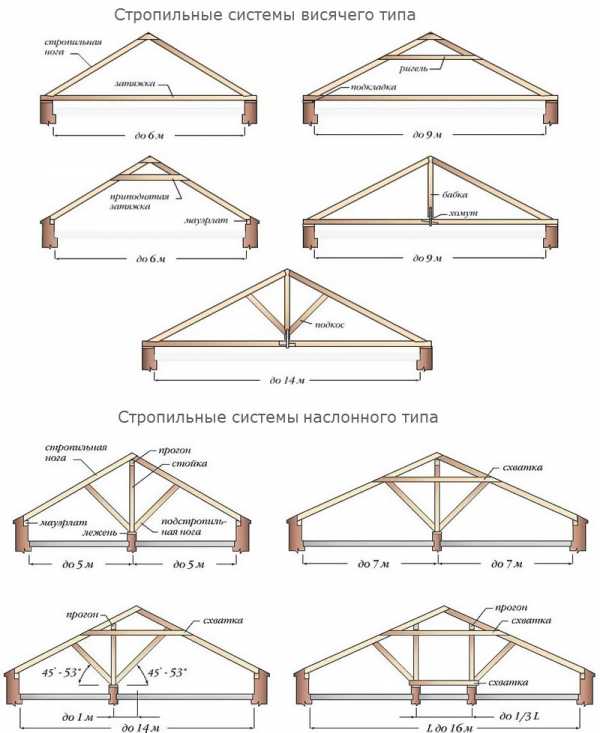

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

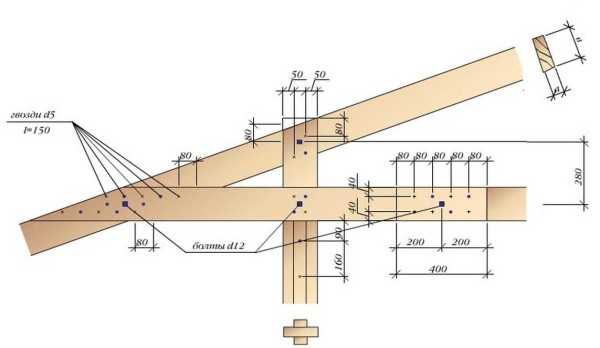

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

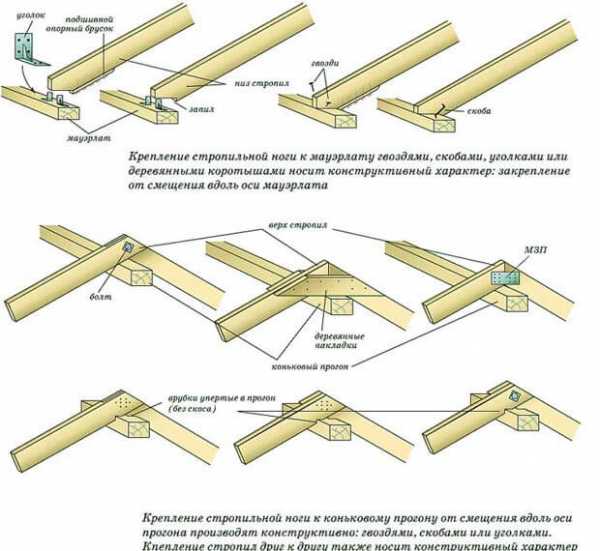

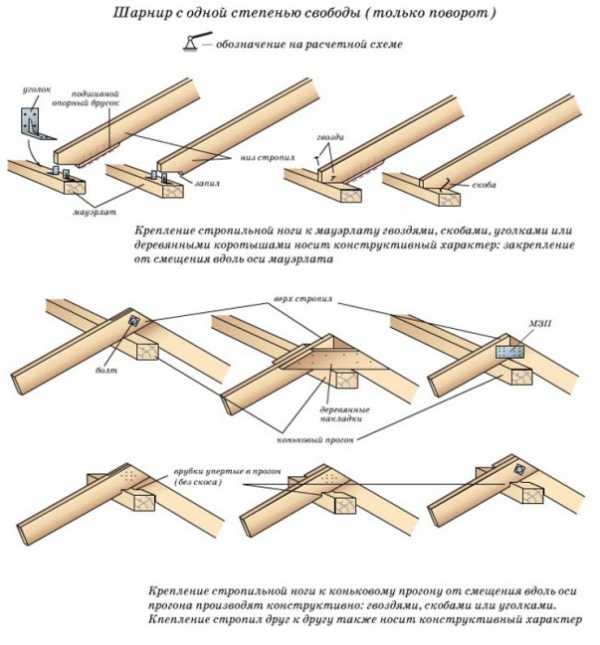

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

• Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
• они могут монтироваться мастером с не очень большим опытом;
• они закрепляются весьма быстро.

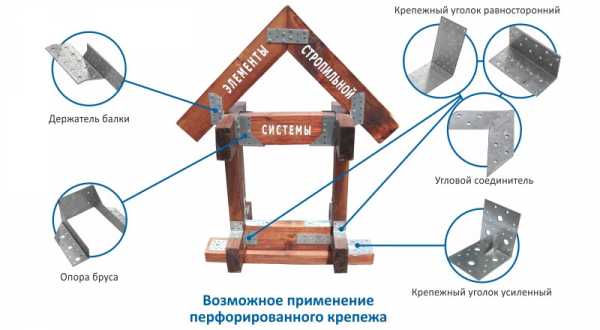

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Вам будет интересно

srbu.ru

Узлы стропильной системы – изучаем особенности крепления + Видео

Для долговечной и надежной кровли важно качественно сделать все узлы стропильной системы. Что это значит, мы и разберем прямо сейчас.

Какие узлы мы найдем в стропильной системе?

Стропила – это скелет кровли, на котором держатся внутренняя и внешняя обшивка, утеплитель, гидроизоляция и иные элементы. Также очень часто именно их используют в качестве основы под коммуникации. На крышу и, соответственно, стропила приходятся огромные нагрузки, которые могут достигать 200 кг/м². Это вес строительных материалов, снега с листвой и прочего мусора. А чего стоят порывы ветра?

Стропила кровли как основа под коммуникации

При проведении ремонтных работ эта система должна выдержать не только вес человека, но и необходимого оборудования. При этом все эти параметры строго индивидуальны и зависят от ряда факторов, начиная от конфигурации и заканчивая климатической зоной. Однако в любом случае кровля и все ее элементы должны быть достаточно надежными, и только тогда мы сможем себя чувствовать действительно защищенно.

Для начала необходимо ознакомиться с терминологией. Фундаментом всей системы по праву можно назвать мауэрлат. Он представляет собой балку, на которой и крепится конструкция. Его главная функция – равномерное распределение нагрузок на стены. А вот балка, на которой фиксируется обрешетка, называется стропильной ногой. Это важнейший элемент, определяющий угол наклона ската и общий вид кровли. Между собой стропильные ноги скрепляет прогон. Он располагается как сверху, так и сбоку. В зависимости от этого бывают коньковые и боковые прогоны. В нижней части ноги фиксируются при помощи затяжки.

Мауэрлат для крепления стропильной конструкции

Благодаря подкосам и стойкам стропильные балки располагаются максимально устойчиво. Перпендикулярно ногам набиваются обрезные доски – обрешетка. Она служит основой для кровельного материала. А место соединения скатов кровли принято называть коньком. На нем набивается сплошная обрешетка, чтобы сделать эту часть крыши максимально надежной. Продолжение стропильных ног – кобылки. Они располагаются под свесом, защищающим стены от осадков. Очень часто первыми начинают гнить именно эти конструктивные элементы, так как они наиболее подвержены негативному влиянию погоды, при этом сами ноги могут служить еще очень долго. Надежность всей конструкции зависит от того, насколько качественным будет абсолютно каждый узел крепления стропильной системы кровли. О них мы и поговорим более подробно.

Стропильные фермы – основа основ

Это понятие объединяет в себе ряд конструктивных элементов, так как они состоят из обрешетки, стоек и раскосов. По сути, эта жесткая конструкция и есть скелет кровли. В зависимости от размеров и личных пожеланий выделяют четыре вида ферм. Если ширина дома составляет от 12 до 24 м, тогда наиболее подходящими будет сегментная или трапециевидная форма. Для более габаритных конструкций, шириной до 36 м, подойдет многоугольная. А вот классическая треугольная станет прекрасным решением при строительстве домов шириной 9–18 м.

Стропильные фермы разных размеров

Огромную роль играет и материал. Наиболее часто используется древесина. В этом случае монтаж балок происходит путем врубки и последующей фиксации гвоздями, саморезами и иными крепежными элементами. Однако не во всех случаях актуально применение дерева. Так, если длина пролета превышает 16 м, тогда более подходящими будут фермы с растянутыми металлическими стойками, так как обеспечить надежные крепления деревянных элементов в этом случае будет тяжело. Еще пользуется популярностью комбинированный тип, в котором одновременно используются и деревянные, и металлические детали.

Коньковое соединение – обеспечим крепкую вершину крыше

Конек представляет собой горизонтальное ребро в месте соединения двух скатов. Существует наслонная и стропильная система висячего типа. В первом случае конек устанавливается на стойки, расположенные параллельно длинным стенам. Очень важно обеспечить максимальное примыкание стропил к коньку, для этого делаются соответствующие запилы. Фиксация делается посредством гвоздей.

Конек в месте соединения двух скатов

Если речь идет о висячей конструкции, то концы стропильных ног соединяются попарно. Чтобы обеспечить подобное сопряжение, торец каждой балки подрезается под углом, равным наклону кровли. Далее стропила соединяются плоскостями срезов и фиксируются гвоздями, забитыми под углом. Обязательно необходимо закрыть место стыка металлической пластиной либо деревянной накладкой.

Попарное соединение стропильных ног

При соединении врубкой в полдерева достигается максимальная прочность. Для этого в месте сопряжения стропильные ноги соединяют с уступом. Затем сверлится отверстие под болт 14 мм. Дальнейшая фиксация достигается за счет болтового соединения. Когда речь идет о скользящей системе, то в этом случае концы ног соединяются посредством металлических пластинчатых шарниров.

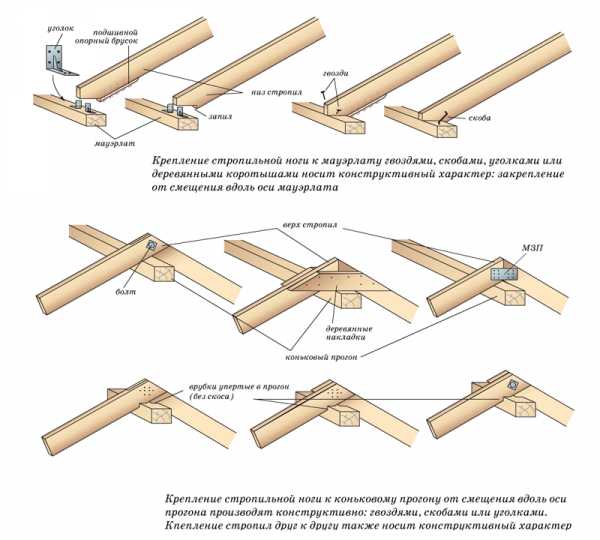

Особенности крепления стропильных ног

Это следующий узел крепления стропильных систем, на котором нужно остановиться подробнее. Существует две технологии фиксации балок к мауэрлату. Жесткие крепления исключают какие-либо сдвиги, колебания, повороты, кручение и прочие манипуляции. Чтобы добиться подобного эффекта, на ноге делают запил. Далее соединение дополнительно фиксируют гвоздями, проволокой, саморезами и прочими вспомогательными элементами. Обычно несколько гвоздей забивают под углом так, чтобы внутри мауэрлата они скрестились. А потом еще один гвоздь вбивают вертикально.

Запил на ногах для крепления к мауэрлату

Скользящие крепления получаются благодаря специальному крепежу. Бывает одна, две либо три степени свободы этого сопряжения. Такое соединение отлично подходит для деревянных домов, так как жесткая фиксация во время усадки может сильно пострадать. Обеспечить подобное подвижное соединение можно несколькими способами. Нога упирается в мауэрлат подшитым бруском либо выпиленным зубом и жестко фиксируется с помощью металлического уголка. Таким образом достигается жесткость крепления в горизонтальной плоскости. В верхней части ноги соединяются врубками, при этом на горизонтальной площадке делается скос, чтобы обеспечить скользящее соединение.

Скользящие крепления элементов

Если в месте фиксации к мауэрлату вбить только один гвоздь либо использовать специальные гибкие пластины, то сопряжение получится скользящим и в этой части стропильной системы.

В чем сложность каркаса вальмовой кровли?

Сейчас остановимся на типовых узлах деревянной стропильной системы вальмовой крыши. Особенность такой кровли – наличие вальм. Подобный тип обладает рядом достоинств. Они более долговечны, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако более сложны в технологическом плане.

Типовые узлы вальмовой крыши

Состоит эта крыша из двух длинных трапециевидных скатов, при этом они не закрывают всю площадь, с торцов здания под наклоном устанавливаются треугольные вальмы. В этом случае появляются типовые элементы – дополнительные накосные стропильные ноги, из которых и формируются торцевые скаты. Соединение диагональных балок может быть различным. Пользуются популярностью как висячие фермы, так и наслонная конструкция, фиксирующаяся к мауэрлату.

Кровля из трапециевидных скатов и треугольных вальм

Если стропила скатов опираются на конек, то накосные ноги при этом должны прилегать к консоли конькового прогона. Очень важно, чтобы выпуск консоли был не менее 100 мм, но и не более 150 мм. Нижняя часть диагональных стропил фиксируется к мауэрлату либо специальной балке на стене дома. Иногда для изготовления стропильных ног используют деревянный брус, в этом случае накосные элементы фиксируются к специальной доске (прибоине), закрепленной на ферме. А вот монтаж к крайней висячей ферме делается посредством шпренгеля. При этом обязательно на балках ног делаются запилы под углом соответствующему наклону вальмового ската.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Узлы для крепления стропильной системы

В любом здании основные элементы, на которые выпадает максимальная нагрузка – это фундамент, стены и крыша. Качество монтажа кровли во многом зависит от того, правильно или нет, выполнено устройство стропильной системы. Если узлы крепления стропильной системы не отвечают определенным требованиям, то такая крыша не прослужит даже минимального эксплуатационного срока без ремонтных работ.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

• Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;
• Оптимальный вес. В зависимости от кровельного материала выбирают материал, используемый для стропил. Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл.

  Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции – антикоррозионными составами.

• Высокое качество используемых материалов. Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.

Разновидности стропильных систем

Крыша может быть обустроена одним из видов стропильной системы, которых существует всего два:

• Висячие стропила;
• Наслонные стропила.

Висячая стропильная система

Такая система оптимальна в случае двускатной кровли, когда величина пролета между стенами составляет не более 6-ти метров, но при установке дополнительных элементов применима и для более широких вариантов проемов. Нижней основой для опоры служит мауэрлат, верхняя же часть конструкции упирается друг в друга. Такая конструкция содержит и затяжку – необходимую для снятия нагрузки со стен, за счет уменьшения распора стропил. Балочные затяжки устанавливаются снизу стропильных ног и могут выполнять функции балок перекрытия.

Внимание! Роль затяжки необязательно может выполнять деревянный брус, им может стать и перекрытие из железобетонных конструкций, которым в некоторых домах оборудуется верхний этаж.

Если затяжка расположена выше нижней части стропильной системы, то она называется ригелем. К важным моментам обустройства стропильной системы такого типа можно отнести:

• Не следует допускать, чтобы кровельный свес опирался на нижнюю часть стропильных ног, которые выводятся за пределы стенки. В такой ситуации лучше всего использовать кобылку (ширина свеса при этом устанавливается в пределах одного метра). При таком обустройстве стропило будет опираться на мауэрлат. Сечение бруса для кобылки выбирается меньшим, чем для стропил;
• Чтобы придать крыше дополнительной жесткости, и не допустить ее шатания и разрушения сильными порывами ветра, на скате прибивается ветровая доска, к мауэрлату от конька;
• При влажности материала, используемого для обустройства стропильной системы более 18%, следует предусмотреть шаткость, которую будет вызывать постепенное высыхания древесины. Именно поэтому крепеж должен осуществляться болтами или винтами, а не гвоздями.

Наслонная стропильная система

Такое обустройство применимо для кровель с расстояниями между стен от 10 метров (максимум 16 метров). Уклон может быть выполнен под любым углом, а внутри здания находятся несущие стены или поддерживающие колонны. Сверху для стропил основной опорой служит коньковый прогон, а снизу эту функцию выполняет мауэрлат. Поддержку внутреннего прогона осуществляет или внутренняя стена, или стойки. За счет наличия только вертикального типа нагрузок, отпадает необходимость в монтаже затяжки.

При 16-ти метровом пролете замена прогона конька выполняется двумя боковыми конструкциями, опорой для которых будут служить стойки.

Важно! Отсутствие изгибов стропильных ног обеспечивается такими узлами, как подкосы и ригели.

Особое внимание на обустройство крыши с использованием стропильной системы наслонного типа следует обратить на такие нюансы:

• Толщина всех деревянных элементов должна составлять как минимум 5 см;

• Бруски должны иметь гладкую поверхность, а также требуют обработки антисептическим средством, для предотвращения развития гниения и образования грибка;
• Следует строго соблюдать правила обустройства стропильной системы, не выполняя монтаж дополнительных элементов по своему усмотрению, так как это может привести к нарушению прочности и целостности всей конструкции;
• Расположение мауэрлата относительно стен должно быть строго горизонтально, чтобы предотвратить опрокидывание опор;
• Расположение стоек и откосов стараться делать максимально симметрично;
• Обязательно следует предусмотреть техническую вентиляцию, которая будет позволять воздуху беспрепятственно циркулировать и высушивать воздух;
• Обязательно следует выполнять качественную гидроизоляцию кровли;
• Если опора, подкос или нога стропил не имеет опоры, то ее длина не должна превышать 4,5 метров.

Особенности расчетов стропильной системы двускатной крыши показаны в видео:

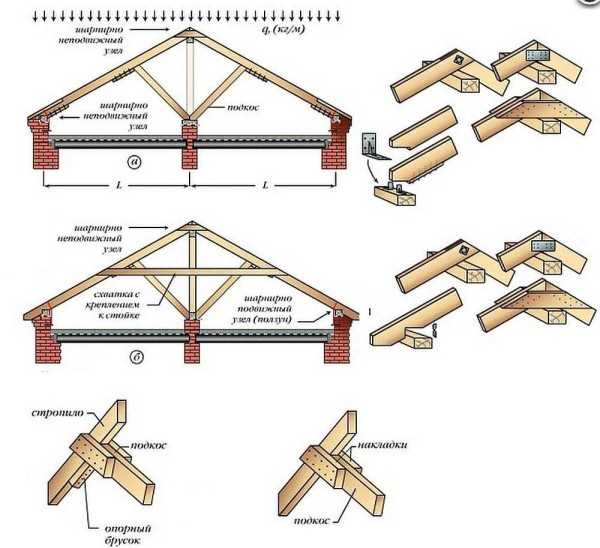

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

• Стропила. Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
• Мауэрлат. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию – равномерное распределение нагрузки всей конструкции;
• Прогон. Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
• Затяжка. Служит для фиксации стропил в нижней части конструкции;
• Подкосы и стойки. Обеспечивают максимально устойчивое расположение стропильных балок;
• Конек. Место соединения скатов кровли;
• Кобылки. Это продолжения стропильных ног, которые иногда обустраиваются;
• Ригель. Необходим для качественной и надежной опоры несущих элементов;
• Лежень. Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

Следует использовать такие виды креплений:

• С упором на конец перекладины;
• Зубьями в упор;
• Зубьями в шип.

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

• Балочный узел;
• Мауэрлатный узел;
• Коньковый узел.

Балочный узел

При таком узле соединения элементов, в стропило выполняется вставка из зубьев в шип, а в поперечном участке перекладины делается углубление, соответствующее зубьям. Такое углубление или гнездо должно составлять не более 30% толщины бруса.

Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание! Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка.

Мауэрлатный узел

Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание! Жесткое крепление при неопытности строителей может привести к повреждению стен постройки.

Коньковый узел

В этом случае крепление также может быть выполнено двумя видами – встык и внахлест. При стыковом соединении верхушка опор обрезается со скосом, как и угла наклона крыши. Они опираются в такие же подрезанные противоположные опоры. Крепление выполняется с использованием гвоздей, в количестве двух штук. Их забивают сверху под определенным углом. Швы, которые образуются между опорами, соединяют металлическими накладками или пластинами. Во втором случае скрепление выполняется стыковкой внахлест, не торцевыми частями, а боковыми участками и закрепляются при помощи болтов.

Заключение

Выполняя работы по монтажу крыши, обустройству стропильной системы следует уделить тщательное внимание, не допуская нарушения технологических процессов. Это обеспечит конструкции прочность, долговечность и надежность.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Узлы соединения стропильных конструкций — Всё о кровле

Разновидности наслонных стропил: конструкция и узлы

Помимо декоративных особенностей, кровля любых строений должна иметь качественный тип конструкции и быть высокопрочной. Эти факторы имеют первостепенное значение для надежности крыши, они достигаются при помощи монтажа стропил и каркаса, передающих необходимое давление на стены постройки.

В строительстве домов с опорными стенами необходимо применять узлы стропил наслонного типа.

В строениях с наличием опорных стен применяются узлы стропил наслонного типа. Они подразделяются на несколько видов, особенности которых рассмотрены ниже.

Узлы соединения стропильных конструкций

Основное преимущество таких стропил – это долгий срок службы, поскольку они размещаются в местах, где происходит постоянный воздухообмен. Это обстоятельство не позволяет сырости сохраняться в древесной структуре элементов конструкции, таким образом защищая их от гниения и разрушения. Наслонные стропила имеют простейшую конструкцию, поэтому их устройство не вызывает каких-либо проблем.

Схема узлов соединения стропильной системы.

Узлы соединения стропильной системы включают в себя следующие детали:

• опорное основание;
• части, размещающиеся под стропилами;
• каркас.

Конструктивные особенности наслонных несущих для односкатного типа кровли оснащаются дополнительными опорами, боковая часть которых размещается на противоположных сторонах стен здания. Для двухскатного типа кровли дополнительно используются двойные стропильные ноги с уклоном. Их нижняя часть размещается в упор к стене, а верхняя часть опирается на прогон, поддерживаемый при помощи специальных стоек.

Если расстояние прохода увеличить, есть риск сгибания, поломки и дальнейшего прихода в неисправность стропильной ноги. Это можно предотвратить при помощи несущих частей, размещающихся под стропилами. Они состоят из специальных стоек и подпорок из досок, которые размещаются во время соединения опор. Такой подход позволяет укрепить наслонную конструкцию, придав ей больше надежности.

Опорные системы делятся на 2 основных типа: безраспорная и распорная.

Несущие узлы и метод крепления стропильного основания позволяют определить, создается ли распор на несущие стены.

Безраспорные наслонные стропила

Схема расположения наслонных стропил для двухскатных крыш.

В этой конструкции опорное основание монтируется на изгиб, оно не перераспределяет распирающее усиление на несущие стены. Обустройство безраспорной системы предполагает 3 различных вариации.

В первом случае внизу опорного основания закрепляется несущий брус или создается выемка и соединяется с мауэрлатом. В верхней части опоры создается выемка с большим размером и небольшим уклоном. Это нужно для предотвращения упора в прогон краевой частью, так как возникнет вероятность оказания давления на стропила, что приведет к прогибу.

Учитывая, что на концах опоры прогиб стремится к нулевой отметке, его все равно можно подрезать, но с небольшой оговоркой. Во всех случаях размер подреза должен быть меньше величины сечения опоры. Если по определенным обстоятельствам не удается осуществить подрезку, принято производить наращивание при помощи стропильных обрезков. Они закрепляются строительными пластинами со всех сторон.

В процессе установки потребуется создать наибольшую степень горизонтальности для покрытия верхней выемки. Изменив тип несущей опоры, существует вероятность образования распорной наслонной системы.

Во 2-ом случае нижняя часть опорной основы размещается на ползуне. Этот метод является самым популярным. Верхняя часть крепится на болтовом соединении или гвоздях. Крепление также делается путем упора стропил друг в друга, они соединяются при помощи монтажных пластин или древесных накладок.

Схема узла крепления стропил на ползуне.

Данный метод подразумевает закрепление опоры к мауэрлату с учетом задуманного интервала. Соединение можно создать посредством 2-х гвоздей, забивающихся под определенным наклоном в краевое покрытие, или при помощи 1-го, прибитого в верхнюю часть. Кроме того, можно воспользоваться любой пластиной смягченного типа.

В 3-м случае создается крепкое защемление конька. Если верхняя часть закрепляется таким образом, а нижняя размещается на ползуне, удается избежать возникновения распора на стены. Этот метод подразумевает образование повышенного давления на изгиб, но вместе с тем опорное основание больше защищено от прогиба. Крепкое защемление верхней части стропил позволяет обеспечить резервную надежность, увеличивающую несущую способность опоры.

Вышеперечисленные методы конструкции наслонных стропил имеют единый принцип построения: одна сторона опоры крепится на шарнире, а другая размещается на ползуне, что позволяет осуществлять поворот.

Схема вариантов крепления стропил к стене.

Закрепление на скользящих опорах осуществляется несколькими способами:

• забиванием гвоздей;
• строительными скобами;
• укрепляющими пластинами.

Все методы наделяют конструкцию неподвижностью при оказании неровного давления и при различной степени уклона кровли. Для этого потребуется опереть коньковый прогон краями на стенные фронтоны. Если упор будет сделан на стойки, то неподвижность не гарантируется.

2 и 3 методы обеспечивают неподвижность посредством равномерного давления на 2 ската кровли, а также идентичности степени их уклона. Практика показывает, что абсолютно равномерного давления на кровельные скаты не бывает. Это обусловлено атмосферными и погодными явлениями, так как растаявший снег и ветер оказывают различную степень нагрузки на каждый из скатов.

Первый метод позволяет создавать различную степень уклона кровельных скатов, отлично справляясь с неравномерным давлением. Но для этого потребуется добиться абсолютной вертикальности стропил, которые поддерживают крышной конек.

Распорные наслонные стропила

Схема соединения распорных наслонных стропил.

Для получения распорной системы во всех 3-х методах необходимо поменять двойной уровень опоры на одинарный. 1-ый метод подразумевает крепкое закрепление верхних частей опорной основы на болты или гвозди, образуя несущую на основе шарнира.

Узлы соединения для распорной системы являются практически такими же, как и для безраспорной. Давление на изгиб и защемление остается неизменными, образуя распор, оказывающий нагрузку на стены здания. Эта система включает в свою конструкцию и наслонные, и висячие опоры, поэтому ее принято называть гибридной.

Распорная конструкция статична, устойчива ко всем возможным типам давления, но для этого необходимо хорошо закрепить мауэрлат на стене. Монтаж коньковых прогонов также уменьшает распор. Его надежность можно повысить посредством увеличения количества опор и поперечин. Эта система больше всего подходит для построек, возведенных на основе бревен, бруса и облегченного бетона. Здания на бетонной, кирпичной и панельной основе гораздо лучше справляются с распором.

Детали, размещающиеся под стропилами

Схема поперечной схватки стропил.

Для придания надежности конструкции необходимо оснастить ее поперечной схваткой. Этот метод слегка повышает устойчивость в узлах наслонных стропил. Закрепление схватки производится в пунктах пересечения опор, которые удерживают коньковый прогон. Она размещается на расстоянии 2 м от пола чердака, чтобы люди могли свободно перемещаться по нему. Если край стропила выносится за стену, надежность наслонной системы обеспечивается при любом типе давления.

Укрепляя поперечные схватки, необходимо высверливать идентичные с диаметром болтов отверстия или на 1 мм меньше. Если возникнет непредвиденная аварийная ситуация, схватка сработает моментально.

Повышение надежности наслонных стропил достигается при помощи дополнительного укрепления нижней части опор, удерживающих коньковый прогон. Однако это не всегда осуществимо, так как каждый чердак имеет свои особенности построения.

Если применяется подкос, стропила подпираются дополнительной стойкой, которая создает систему из 2-х пролетов. Он закрепляется под наклоном в 45° при помощи бруска или накладок.

Грамотный подбор системы наслонных стропил и ее конструктивных особенностей с учетом всех деталей обеспечит любую крышу высокой степенью прочности.

Стропильная система: узлы соединения

Древесные стропильные фермы строят или из наслонных, или из висячих стропилин, естественно, их вид зовется наслонным или висячим. Подбирая устройство того или другого вида конструкции крыши, руководствуются такими параметрами:

1. климатические свойства региона,
2. нагрузка на кровлю осадков атмосферы (талые и дождевые воды, ветер),
3. практичность крыши,
4. форма архитектуры подобранного хозяином проекта крыши.

Какой бы вид конструкции древесных ферм ни выбрали, высокопрофессиональные и крепкое устройство узлов конструкции гарантирует основательность и долговечность всей кровли. И поэтому устройство систем и узлов наслонных кровельных конструкций стоит поручить высококвалифицированным мастерам: их расчетная схема и высококачественная установка подвластна только профессионалам.

Коньковый вариант соединения наслонных стропильных ног между собой вверху при помощи ригеля выполняют вполдерева, когда у объединяемых меж собой бревен вырубают паз в полтолщины бревна и пазы бревен прекрасно входят один в иной.

Важные термины

• Стропилины — несущая часть кровли из наслонных стропильных ног, подкосов и стоек установленнных вертикально, которые опираются на мауэрлат.
• Стропильная нога — одна стропилина.
• Мауэрлат — опора для стропилин, горизонтальный брусок, расположенный на поверхности стен, распределяющий на них одинаковую нагрузку кровли с погодными осадками.
• Затяжка — горизонтальная балка, объединяющая стропилины; освобождая их от действий в горизонтальном направлении силы, придаёт кровле стойкость.
• Бабка — отвесная опорная деталь для упрочнения стропилин, нижней частью опирается на затяжку, верхняя — является опорой для стропилин.
• Распорка — брусок, вставленный между бревнами, чтоб мешать их соединению.
• Подкос — наклонный брусок, поддержует перекрытия и кровли (горизонтальные элементы балки), опираясь на детали стоящие вертикально (стойки и колонны).
• Конек — верхняя горизонтальная балка, образовываемая соединением скатов крыши.

Узлы соединения системы кровли разделяют на три относительные группы:

1. узел соединения ног и мауэрлата,
2. узел соединения ног и компонентов древесной фермы чтобы придать жесткости и надежности систем,
3. узел стыкования частей стропилин для их удлинения.

Вариант соединения стропилин и мауэрлата бывает твёрдым и скользящим.

Узел соединения систем нельзя делать жёстким абсолютно всегда: от условий погоды древесина может разжиматься и сжиматься, и при твёрдом соединении систем наслонных конструкций есть риск деформирования стен несущих из-за появления на них больших распорных нагрузок.

Чтобы получить твёрдый узел соединения, используют:

1. устройство врубки на стропильной ноге: врубка изготавливается глубиной не больше 1/3 высоты дощечки; стропило упирается в мауэрлат и крепится гвоздками: 2-мя, вбитыми под угол друг к другу с боков стропилины, и одним гвоздем, вбитым вертикально.
2. нашивка подпорного бруска на стропильную ногу: к стропильной ноге подшивается метровый брусок, и им нога упирается в мауэрлат, с боковой стороны, чтоб не сдвинуться в сторону, стропильная нога закрепляется уголками из металла.

Узлы опирания наслонных стропилин

Конструкция скользящих узлов соединения используют в системах наслонных стропилин. Висячие стропилины используют для строительства крыши строений из бревна оцилиндрованного, в каких стропилины имеют упор на коньковый прогон, несущие стены распорных нагрузок не несут, и поэтому и не просят скользящего крепежи.

После постройки систем древесных наслонных ферм крыша на протяжении пару лет оседает, ферма при этом располагается в многократном движении, и поэтому твёрдые крепежи могут деформировать стены. Перед соединением стропилин в узлах крепежи узел получает некую свободу движения такими вариантами.

На стропильной ноге делается упирающийся в мауэрлат запил. Дальше нога крепится гвоздками: два гвоздя наискось в мауэрлат с двух сторон стропилины и одним — в мауэрлат сверху вертикально (или пластинами из металла с отверстеями для гвоздей) и скобками.

1. Стропило спускается за границы стены и уголками из металла крепится на мауэрлат.
2. Использование конструкций из металла крепежи с названием «салазки».
3. Стропильная нога упирается в мауэрлат абсолютно всегда, но и стропило, и мауэрлат могут перемещаться относительно друг друга, если появляется такого рода потребность.
4. Для сокращения риска сноса наслонных кровель штормовым ветром подкосы, бабки и распорки соединяют с скобами стропилами и висячими хомутами, а ноги — проволочным скрутками.

Схема соединения стропильных ног

Узел опирания скользящим вариантом

При существенных пролетах крыши нужно удлинение систем стропильных ног такими вариантами соединения:

1. косым прирубом: торцы стропильных дощечек соединяются сверху болтом с диаметром 12-14 мм под угол 45%,
2. встык: торцы стропильных дощечек обрезаются под угол 90%, накладками дощечек соединения как в шахматах с двух сторон прибиваются гвоздками (ввинчиваются саморезами),
3. внахлест: торцы дощечек обрезаются под любым углом, и дощечки ложатся друг на друга внахлест.

Соединительная система наслонных стропилин с другими конструкционными элементами

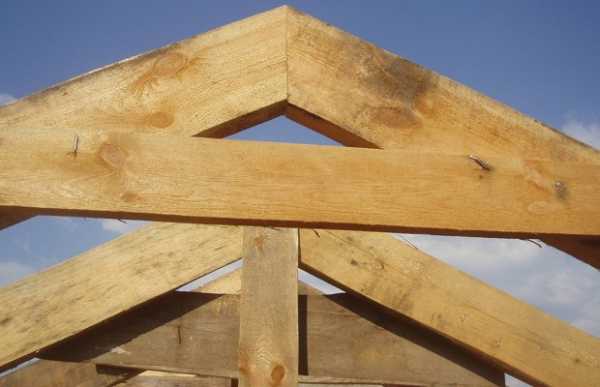

Коньковый вариант соединения сверху:

1. Дощечки под угол обрезаются так, чтобы устройство их соединения между собой было крепким, и прибиваются гвоздками с 2-ух сторон.
2. Ноги крепятся прямиком к коньку при помощи запила нужной формы на срезе стропилин.
3. Ноги между собой соединяются внахлест в коньковый верх гвоздками или металлическими саморезами.
4. Применяя любой вид крепежи, следует дополнительно подстраховаться — выполнить укрепление всех систем соединения пластинами из металла или дощечками.
5. Висячие стропилины при больших нагрузках соединяют между собой одинарным или двойным зубом или «в шип» (см. сноску-примечание).

Примечания:

Важные узлы висячих стропилин

1. Соединительная система в шип весьма крепкая, и поэтому часто используется в работе с деревом. Шип — выступающая часть на конце бревна, входящая в гнездо, шпунт или проушину другого бревна. Размер и форма шипа обязана совмещаться с формой и размером гнезда или проушины.
2. соединение зубом: в конце одного бревна вырубается ступенька, в конце другого — углубление; ступенька и выемка должны отвечать друг другу по форме и размеру, тогда соединение бревен будет крепким.

Все узлы соединения ног с другими компонентами кровли для хорошей надежности настаивают добавочных систем крепежа: болтов, дюбелей, скобок или шурупов, при этом в дощечках отверстие изготавливается на 1 мм поменьше диаметра самореза, а скобки забиваются с 2-ух сторон объединяемых компонентов.

Коньковый вариант соединения наслонных стропильных ног между собой вверху при помощи ригеля выполняют вполдерева, когда у объединяемых меж собой бревен вырубают паз в полтолщины бревна и пазы бревен прекрасно входят один в иной. Потом узел крепят болтами и добавочными скобками.

Чтоб крыша была идеальной, стропильные ноги обязаны быть похожими. Для этого заблаговременно нужно сделать шаблон для врезок и запилов других стропилин. Так поступают специалисты.

Кажется, все не тяжело, если есть голова и руки. Но, как в каждом деле, требуется навык: кровля — солидная система, ни один любитель не изготовит конструкции узлов соединения древесной фермы лучше, чем специалист.

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см 2 .
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

• Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

• Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
• они могут монтироваться мастером с не очень большим опытом;
• они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Источники: http://1poderevu.ru/vidy/naslonnye-stropila-konstrukciya-i-uzly.html, http://certainteed.by/articles/stropilnaja-sistema-uzly-soedinenija, http://srbu.ru/krysha/152-stropilnaya-sistema-kryshi-ustrojstvo.html

krovlya-mp.ru

Стропильная система двухскатной крыши: устройство, узлы

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

Содержание статьи

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы



Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

stroychik.ru

Узлы крепления стропильной системы кровли

Стропильная система — это скелет крыши. Именно она отвечает за прочность кровли, ее надежность и сопротивление нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из многих элементов, каждый из которых выполняет свою задачу.

• За распределение нагрузок на стены отвечают мауэрлаты. Эти балки принимают на себя вес всей кровли и лежат на стенах.
• Стропильные ноги — это наклонные балки, который и создают необходимый угол наклона крыши.
• Прогоны — это горизонтальные балки, которые скрепляют ноги между собой. Есть коньковый прогон, располагающийся вверху, и боковые, находящиеся с скатах.
• Затяжки расположены горизонтально и не дают стропильным ногам разъехаться, образуя с ними жесткие треугольники.
• Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они упираются в лежни.
• Лежень — горизонтальная балка, находящаяся под коньком, на нее опираются стойки и подкосы. Задача лежня — перераспределить точечную нагрузку от стоек.
• Конек — место соединения скатов кровли.
• Обрешетка — бруски или доски, которые набивают перпендикулярно стропилам. На нее укладывают кровельный материал. Задача обрешетки — распределить его вес.
• Свес — удлиненный край ската, защищающий стены от осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылки.

Устройство стропильной системы показано на рисунке.

Также в устройстве крыши выделяют стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, укосин). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. То, какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами составляет 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то используют многоугольные фермы.

Основными узлами крепления стропильной систему кровли являются это балочный, коньковый и мауэрлатный.

Виды стропильных систем

Стропила могут быть висячими и наслонными.

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Как соединяют части стропильной системы

Для соединения деревянных элементов между собой используются гвозди, болты, шпильки, а также металлические пластины и уголки для укрепления узлов. Дополнительно применяются деревянные бруски или пластины.

Методы крепления:

• зубья в шип,
• зубья в упор,
• упор в конец перекладины.

Использование металлического крепежа не уменьшает несущую способность, так как не требуется их врезка, в отличие от крепления, например, методом зубья в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил применяют различные уголки, кронштейны, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делают армированный пояс жесткости, в котором предусматривают шпильки. К ним и будет крепиться мауэрлат.

Стропила к мауэрлату можно крепить двумя способами: жестким и скользящим.

Первый способ более популярен. Для крепления используют специальные уголки с опорным бруском. Есть несколько способов крепления стропилины к мауэрлату.

• Прибивают каждое стропило тремя гвоздями: два их них должны быть перекрещены, а третий расположен вертикально.
• Крепление с помощью скобы: один ее конец забивается примерно в середину опорного бруса, а другой поворачивают на 90 градусов и забивают в стропило.
• Крепление проволокой-катанкой: из сложенной в 4 ряда проволоки делают хомут, которым прикручивают стропило к брусу. Вместо проволоки используют также специальную перфорированную ленту. Иногда такой способ используют в дополнение к другим методам крепления.
• С помощью уголков: уголок прикручивают шурупами к мауэрлату и стропильной ноге. Лучше применять уголки с двумя рядами отверстий и ребром жесткости.

Недостаток жесткого способа — при оседании здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных зданиях.

Скользящий способ подразумевает, что стропила соединены с мауэрлатом такими крепежными элементами, которые не препятствуют их движению в некоторых пределах. Этот способ используют в деревянных зданиях, которые могут оседать. С помощью особых способов крепления можно достичь того, что стропило будет иметь одну, две или три степени свободы. В последнем случае применяется специальный шарнир.

Одна степень свободы подразумевает, что стропило может поворачиваться по кругу. В этом случае они крепится одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила к мауэрлату крепятся металлическими скобами. Используются также специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление делается без запилов. Если здание большое, рекомендуется этот узел делать с запилом на стропильной ноге.

Важно! Запил вырезают именно на стропиле, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балку), так и подвижной (с зубом на внешней стороне). Иногда вместо выпиливания зуба применяют дополнительный брусок.

Коньковое соединение

После того, как стропильная нога укреплена на мауэрлате, переходят к коньковому узлу крепления. Это соединение можно сделать тремя способами: встык, к коньковому прогону и внахлест.

Для крепления встык стропила спиливают в верхней части под углом, равным наклону крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди вошли в торец противоположного стропила. Для прочности прикрепляют металлическую пластину или деревянную накладку, которую также прибивают гвоздями или прикрепляют с помощью болтов..

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При креплении внахест стропила, находящиеся с противоположных сторон, заходят друг на друга и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
2. От свисающего края балки место крепления должно отстоять на 25-40 см.
3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

• два шипа с двумя зубами,
• упором с шипом или без него,

• два шипа в замок.

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее.

• Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
• Толщина любой деревянной части не должна быть меньше 5 см.
• Стропила без стоек и подкосов не делают длиннее 4,5 м.
• Мауэрлат должен располагаться строго горизонтально.
• Стойки и подкосы рекомендуется делать максимально симметрично.
• Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
• В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

bouw.ru

Узлы деревянных крыш, инструкции на фото и видео

Термины, используемые при строительстве деревянных ферм

• Стропила является несущей кровельной частью, в которой задействованы наслонные стропильные ноги, подкосы и вертикальные стойки, опорой которым служит мауэрлат.
• Стропильная нога – часть стропилины.
• Мауэрлат представлен в виде опоры для нескольких стропил или, по-другому, горизонтального бруса, укладываемого поверх стен для распределения по ним равномерной нагрузки крыши, важно понимать, зачем нужен мауэрдат.
• Затяжка – балка, укладываемая горизонтально для соединения стропил и снижающая горизонтальное воздействие на них с целью придания устойчивости крыше, также используется как крепеж для балок.
• Бабка – укрепляет стропила, кладется: нижняя часть — к затяжке; верхняя – как опора для стропил.
• Распорка – брус, закрепляемый в качестве соединительного элемента между бревнами.
• Подкос имеет вид наклонного бруса, используемого для того, чтобы поддержать балки перекрытия из дерева, опирающегося к горизонтальным деталям (стойкам и колоннам).
• Конек – горизонтально расположенная балка на стыке кровельных скатов.

В строительстве узлы деревянной кровли можно распределить на несколько групп:

1. узел, соединяющий ноги с мауэрлатом;
2. узел, соединяющий ноги и элементы деревянной фермы для крыши, что делает конструкцию жестче и прочнее;
3. узел, где стыкуются части стропил, удлиняющиеся за счет него.

В зависимости от желаемого результата, стропила соединяются с мауэрлатом жестким, либо скользящим узлом. Следует помнить, что в некоторых случаях жесткий узел может даже разрушить конструкцию, как на фото, например, погодные условия способствуют сжиманию и разжиманию древесины, а из-за жесткого соединения наслонной системы могут деформироваться несущие стены, подвергаемые большим распорным нагрузкам.

Особенности жестких узлов

Образуется жесткий узел деревянной кровли следующим образом:

1. На стропильной ноге выполняется врубка на глубину до 1/3 части доски. Затем стропило нужно закрепить к мауэрлату при помощи гвоздей так, чтобы два из них был вбит под небольшим углом друг к другу по бокам стропила, а один – в вертикальном направлении.
2. К стропильной ноге нашивается подпорный брус длиной 1 м в качестве опоры к мауэрлату, по бокам стропильной ноги для фиксации ее в одном положении вкручиваются металлические уголки.

Особенности скользящих узлов

Соединение элементов наслонной системы выполняется при помощи скользящих узлов. Применение висячих стропил целесообразно при строительстве крыши домов из оцилиндрованных бревен, где в качестве опоры для стропил применяется коньковый прогон, а распорных нагрузок от несущих стен  не возникает.

Только что сооруженные деревянные наслонные фермы будут оседать на протяжении нескольких лет, поэтому использование жестких креплений для постоянно двигающейся фермы приведется к деформации стен. Чтобы избежать подобных проблем, деревянные кровли – узлы стропильной системы которых должны фиксироваться с учетом свободного движения, строятся следующим образом.

Стропильная нога при помощи сделанного ранее запила упирается в мауэрлат и прибивается гвоздями (два по бокам, третий – вертикально).

1. К опущенному за пределы стены стропилу крепятся металлические уголки, соединяющие его с мауэрлатом.
2. Металлические конструкции крепятся методом «салазки» (прочтите: «Ферма металлическая, минусы и преимущества»).
3. Опора стропильной ноги в мауэрлат должна производиться с учетом обеспечения движения этих систем по отношению друг к другу.
4. Чтобы в случае штормового ветра наслонные крыши не были повреждены, выполняется крепление подкосов, бабок и распорок к висячим стропилам при помощи хомутов и скоб; вокруг ног также закручивают проволочные скрутки.

Как соединяются стропильные ноги

Если кровельные пролеты достаточно большие, то особого внимания требуют не только узлы деревянной кровли, но и стропильные ноги, которые придется удлинять до нужных размеров одним из предложенных методов.

1. Косой прируб. Выполняется сращивание торцов стропильных досок под углом 45 градусов при помощи болта диаметром 14 мм.

2. Стык встык. Стропильные доски с торцов подпиливаются под 90 градусов, куда на гвозди или саморезы крепятся накладки досок.
3. Внахлест. Доски с торцов подпиливаются (угол спила – любой) и крепятся между собой внахлест.

Как правильно соединить наслонные стропила в конструкции

Особое внимание застройщики уделяют коньковому способу соединения сверху.

1. Соединяющиеся между собой доски нужно обрезать так, чтобы получилась плотная, надежная конструкция, и прибить с обеих сторон (детальнее: «Как соединить стропила между собой»).
2. Крепление ног производится непосредственно к коньку при помощи торцевого запила.
3. Соединяются ноги внахлест к коньку на гвозди или металлические саморезы.

4. Возводится деревянная кровля — узлы которой могут быть подвижными или жесткими, с любым видом крепления, но нужно укрепить всю конструкцию на металлические пластины или доски.
5. В случае больших нагрузок висячие стропила рекомендуется зафиксировать при помощи одинарного или двойного зуба, либо «в шип».

Основные узлы соединений стропильной системы, детально на видео:

Отличие соединения зубом и «в шип»

1. Благодаря высокой прочности соединение «в шип» отлично подходит для строительства из дерева. Шип представляет собой выступающую на бревне часть, которая соединяется с гнездом, шпунтом или проушиной другого бревна. По размеру и форме эти два элемента должны совпадать друг с другом.
2. Соединение зубом выполняется при помощи ступеньки, вырубленной в одном бревне, и выемки – в другом. Так же, как и в случае с предыдущим способом, для плотного прилегания деревянных конструкций крыши нужно соблюдать пропорции их размеров и формы.

Если застройщиком собирается деревянная кровля — узлы ног при соединении с кровельными элементами должны крепиться болтами, шурупами, скобами и саморезами. Диаметр отверстия должен быть меньше на 1-2 мм самого крепежа, крепление скоб выполняется по обе стороны элементов.

При коньковом способе соединения стропильных ног используется ригель, располагаемый вверху конструкции, а вырубка паза выполняется на половину толщины бревна. Только при соблюдении данных требований будет обеспечено плотное прилегание бревен между собой. На следующем этапе узел крепится на болты и специальные скобы.

Ровной получится деревянная крыша — узлы могут быть любой конструкции, только при одинаковых стропильных ногах. Опытные строители рекомендуют создать шаблон, чтобы все врезки и запилы были одной величины (почитайте: «Устройство деревянной крыши — особенности покрытия»).

kryshadoma.com
