Диммеры для светодиодных лент – Диммер для светодиодных ламп — что это такое, можно ли использовать, виды сенсорных и шим диммеров для светодиодных ламп 220в и ленты, схема подключения, цена и где купить в Москве и СПб

виды, какой лучше выбрать и почему

В последние годы востребованность светодиодных лент в качестве источника света стала выше. И удивляться тут нечему — их функциональность, экономичность и долговечность нередко превышает аналогичные показатели обычных ламп.

Кроме того, любой заинтересованный человек сможет дополнительно расширить возможности этого источника освещения, купив диммер для светодиодных ламп. Важно правильно его подобрать, не наделав при этом ошибок.

Содержание статьи:

Что же такое диммер?

Это электрический прибор, призванный управлять яркостью свечения всевозможных светодиодных лент, причем преимущественно одноцветных. Для чего его устанавливают в цепь.

Место монтажа может быть любым, но подключение должно происходить только между блоком питания и используемым источником света.

Любая светодиодная лента экономичная, долговечная и функциональная, но грамотно подобранный диммер способен еще больше расширить ее возможности

Такая последовательность определяется тем, что осветительные приборы работают при наличии напряжения в 12 или 24 Вольт, поэтому и диммер должен обладать аналогичными характеристиками.

В результате его следует расположить за блоком питания, который преобразует стандартные 220 В до нужных параметров и перед светодиодной лентой, чтобы иметь возможность управлять ее свечением.

Какие бывают виды оборудования

На самом деле каких-либо стандартов и жестких норм, регламентирующих деление диммеров, нет. Поэтому любая подобная процедура считается условной.

Тем не менее для удобства выделены два основных подвида современных регуляторов яркости. А именно они делятся на следующие:

• аналоговые — позволяют менять режимы с помощью некоторого уменьшения/увеличения напряжения;
• цифровые — в этом случае для управления светодиодной лентой используется широтно-импульсная модуляция, представляющая собой очередность командных сигналов различной длительности, что приводит к изменению яркости.

Поскольку каждый из указанных вариантов имеет свои преимущества и недостатки, то производители иногда поставляют на рынок комбинированные аналого-цифровые диммеры.

Они более эффективные и имеют меньше минусов, чем устройства, принадлежащие к отдельным видам. Но стоимость существенно выше, поэтому подобные изделия далеко не самые популярные.

При использовании диммера лента становится более экономным источником света. Кроме того, их совместное использование нередко обеспечивает осветительному прибору большую долговечность. Дополнительно есть возможность получить различные световые эффекты

Относящиеся к обоим подвидам приспособления могут решать различные задачи, которыми, кроме управления яркостью, является снижение энергопотребления.

Причем ощутимые результаты достигаются в помещениях различного назначения: коммерческих, жилых, любых других. В любом из случаев можно уменьшить потребление электроэнергии на существенные 30-35%.

Кроме того, диммеры имеют следующие преимущества:

1. Повышают продолжительность срока службы используемых светодиодных лент — уменьшение нагрузки снижает вероятность перегрева осветительных приборов, который является одной из главных причин снижения продолжительности их эксплуатации. Но такими возможностями могут порадовать владельцев только цифровые модели.
2. Обеспечивают удобное управление светодиодной лентой — для повышения комфортности нередко используются дистанционные пульты. Дополнительно предусмотрены различные варианты передачи сигнала.
3. Дают возможность создавать цветовые эффекты, иллюминацию.
4. Позволяют использовать ленту совместно с системами безопасности зданий, помещений. К примеру, регуляторы яркости нередко подключаются к датчикам объема и в случае их срабатывания светодиодная лента немедленно включается, что отпугивает злоумышленников.

Нередко диммеры с осветительными приборами применяются для имитирования присутствия владельцев в квартире, доме — делается это для введения в заблуждение преступников.

Немаловажный фактор — наличие возможности программирования и долговечность при правильной эксплуатации.

В то же время аналоговые и цифровые диммеры обладают рядом особенностей, присущих только им, которые следует знать. Это поможет сделать выбор, о котором покупателю не придется сожалеть.

Механические поворотные, нажимные и поворотно-нажимные модели отличаются простотой, эффективностью и умеренной стоимостью, поэтому они востребованные

Аналоговые приборы обеспечивают светодиодные ленты стабильным питающим током. При этом потери мощности будут относительно небольшими.

Недостаток у этого вида только один, но очень важный — они, в отличие от цифровых аналогов, существенно греют светодиодную полоску, что никак не способствует долговечности.

Кроме того, повышенная температура приводит к снижению качества освещения, результатом этого является изменение предусмотренной производителем цветовой температуры. Сей факт владельца, выбиравшего ленту с учетом своего вкуса, не порадует.

Совмещение преимуществ различных видов управления делает регуляторы более удобными, функциональными и практичными, хотя одновременно увеличивается их стоимость

Цифровые приспособления обеспечивают любой светодиодной ленте идеальные условия для работы. В результате потеря мощности будет минимальной, а питающий ток отличается стабильностью.

Это же можно сказать и о характеристиках спектра свечения. То есть человек, купивший ленту со светодиодами, может быть уверен, что ее цветовая температура не поменяется во время эксплуатации. А это что благосклонно сказывается на ее долговечности.

Существенным недостатком могут обладать только дешевые регуляторы этого типа. Причина в том, что они вызывают мерцание светодиодов, это приводит к усталости глаз, головным болям, заметному снижению работоспособности. То есть на качестве экономить не следует.

Хотя механические накладные изделия являются простейшими из всех видов, но известные производители способны придать им современный и эффектный вид, о чем свидетельствует фото

Кроме того, устройства подразделяются еще по ряду важных признаков. Делается это с целью облегчить выбор, поэтому будущему пользователю стоит ознакомиться с такой информацией.

Тонкости управления приспособлением

Для удобства управление осуществляется различными способами. Их несколько и каждый имеет свои преимущества и недостатки, что может существенно влиять на комфортность при использовании, стоимость и даже престижность.

По характерным признакам диммеры бывают:

• нажимными;
• поворотными;
• поворотно-нажимными;
• электронными;
• звуковыми;
• дистанционными.

Все, выпускающиеся промышленностью, нажимные изделия по принципу действия максимально схожи с традиционными выключателями. Нужные манипуляции, в этом случае, выполняются нажатием или удерживанием клавиши.

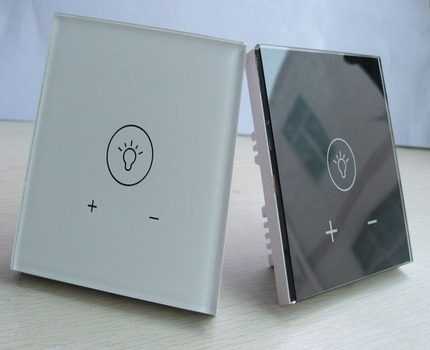

Сенсорные накладные диммеры просты в управлении, долговечны и выглядят эффектней своих механических аналогов, что делает их все более популярными

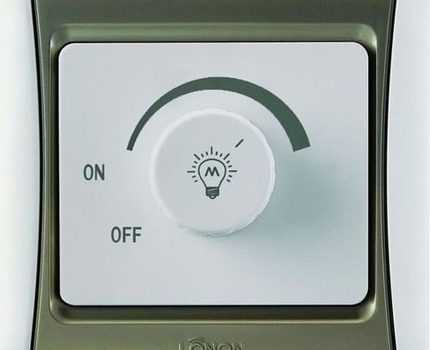

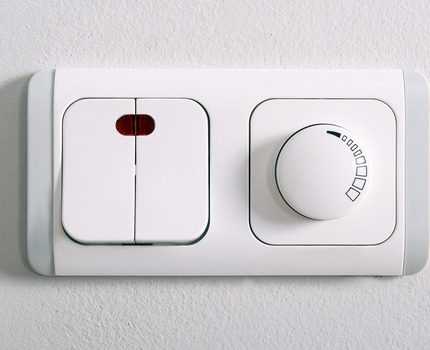

Поворотный тип отличается наличием только одного органа управления, которым является регулятор. Все  манипуляции осуществляются его перемещением вправо-влево.

Для удобства на поверхность панели иногда наносят шкалу, что позволяет точнее и быстрее выполнять необходимые настройки.

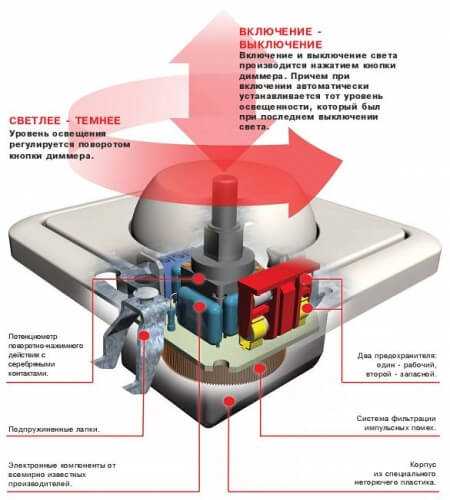

Всевозможные поворотно-нажимные варианты являются гибридами предыдущих двух типов. В результате процедура включения/выключения выполняется привычным человеку нажатием, а регулировка яркости — поворотами.

Все перечисленные выше подвиды являются механическими. Они не имеют каких-либо существенных недостатков, кроме того, их стоимость наиболее доступная. Но выполнять управление с помощью этих диммеров не так удобно, как при использовании устройств, относящихся к остальным группам.

Электронными регуляторами управляют с помощью сенсоров, каких-либо других существенных отличий от механических аналогов они не имеют. Но более современный вид, а в ряде случаев и наличие информативного дисплея, делает эту разновидность все более востребованной.

Дистанционные пульты являются наиболее удобным способом управления источником света, хотя и не самым дешевым. Но поскольку комфорт стоит того, люди приобретают их часто

Диммеры, управляющиеся с помощью звуковых сигналов, имеют вмонтированный датчик, который реагирует на любые шумы, превышающие установленный производителем или самим владельцем уровень. Команду на включение/выключение человек может подавать как угодно, к примеру, хлопками, речью и прочими подобными способами.

Приборы такого вида не менее надежные, эффективные, чем все остальные, но недостаточно практичные. Так как они периодически будут срабатывать на звуки, которые издает телевизор, музыкальный центр или обычный разговор на повышенных тонах.

Это не совсем удобно, но за исключением одного случая, которыми являются шумные вечеринки — прибор, получающий команды от звуковых сигналов, реагирует и на громкую музыку, поэтому он вполне заменит светомузыку, так как иллюминация будет достойного уровня.

Но ради редкого отдыха вряд ли есть необходимость покупать приспособление, функционирующее таким образом. Хотя выходом из положения может быть использование комбинированного управления.

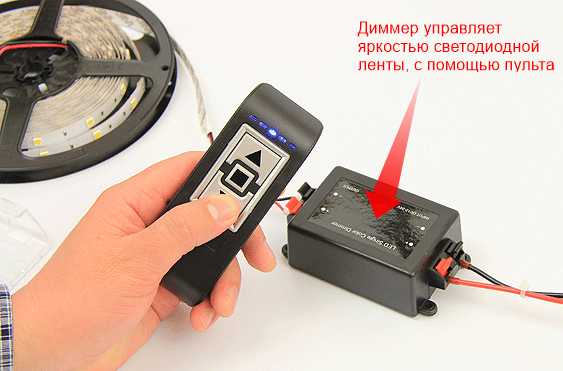

Дистанционное регулирование осуществляется с помощью привычных всем пультов. Они нередко входят в комплект поставки и дают возможность выполнять необходимые манипуляции с удобного места.

Такой вариант отличается комфортностью, хотя покупателю придется выложить больше денег, чем за механический аналог.

Комбинированное управление является наиболее современным, функциональным и практичным, особенно когда совместно используются сенсорная панель и пульт

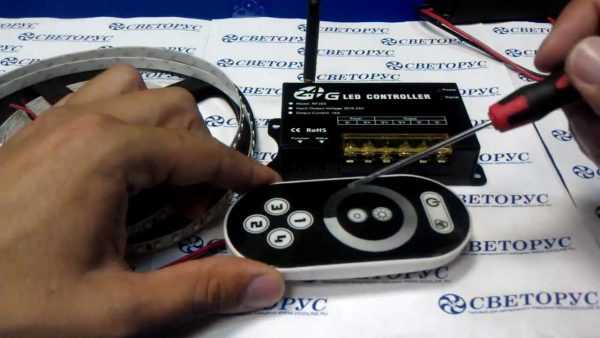

Наиболее распространенными и востребованными являются дистанционные пульты, передающие командный сигнал с помощью инфракрасного луча. Но потенциальный покупатель должен знать, что он может приобрести устройство, выполняющее свои функции и с помощью радиосигналов.

Таким пультом можно выполнять регулирование с различных мест здания и даже за его пределами. Тогда как инфракрасный луч способен эффективно справляться со своей работой только при его точном наведении на датчик, принимающий сигнал в пределах одного помещения.

Это существенное преимущество, но за возможность управлять свечением с помощью радиосигналов приходится больше платить, причем намного.

Кроме того, пульты бывают сенсорными или кнопочными. Ни один из видов перед другим явных преимуществ, недостатков не имеет. Хотя сенсорные устройства более современными.

Дистанционное управление также может выполняться с помощью смартфонов, планшетов. Для этого диммер должен принимать командные сигналы, переданные с помощью Wi-Fi. В таком случае яркость свечения получится регулировать с любого места.

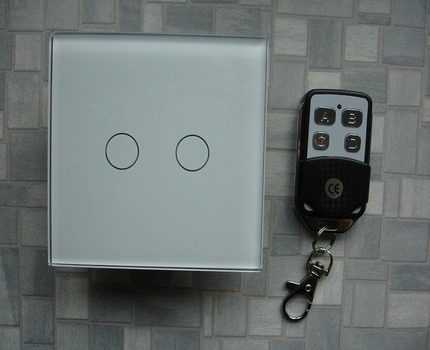

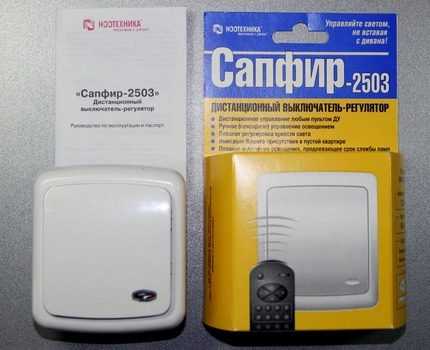

На фото накладной нажимной регулятор, дополнительно оснащенный пультом. Такое сочетание является наиболее доступным видом дистанционного управления, при этом функциональность будет достаточной

А также у пользователей есть возможность выполнять необходимые манипуляции с помощью компьютера. Для этого нужно произвести его проводное или беспроводное подключение к указанному устройству.

На сегодня все большую популярность приобретают диммеры, которыми можно управлять несколькими способами. К примеру, с помощью клавиш и дистанционно, используя одну из разновидностей пультов. Смешанное управление называется комбинированным и оно отличается надежностью, практичностью.

Типы приборов по способу установки

Для решения различных задач и просто для повышения комфортности современные регуляторы яркости могут монтироваться в разных местах. Кроме того, эта особенность делает их более удобными в управлении.

Диммеры бывают следующими:

• накладными;
• встроенными;
• модульными.

Наиболее простыми при установке являются накладные приборы, которые формой, размерами схожи с обычными выключателями и вполне способны заменить их. Процедура монтажа у них тоже аналогичная, да и принцип управления схож.

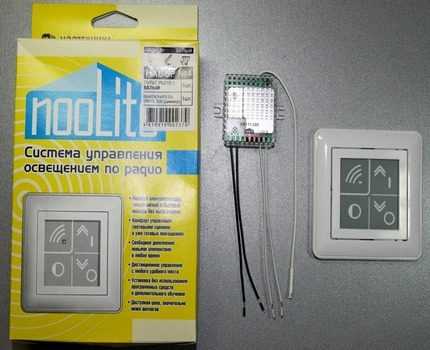

Использование радиосигнала позволяет осуществлять управление с любого уголка помещения, здания, а при необходимости и из-за их пределов

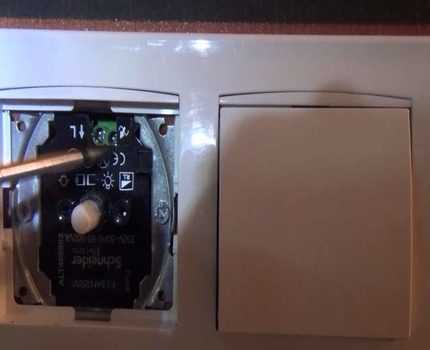

Главной особенностью всевозможных встроенных диммеров является то, что они монтируются в распределительную коробку или специально сделанную нишу. О чем и свидетельствует само название этой разновидности.

Модульные устройства предназначены для установки в электрощитовых на DIN-рейках. Такая особенность вызвана тем, что они отличаются крупными размерами, высокой мощностью. Что в бытовом плане позволяет их использовать для управления сразу несколькими питающими линиями.

Будущему пользователю следует помнить о том, что современные диммеры, независимо от вида установки, подключаются к цепи или встраиваются в нее между самой светодиодной лентой и ее блоком питания. То есть другого варианта быть не может, что нужно учитывать для удобства монтажа, управления.

А еще нередко встречается деление регуляторов по количеству рабочих каналов, используемому протоколу.

Любой встроенный диммер не отличается высокими эстетическими свойства, но его функциональные возможности не уступят своим накладным аналогам

Но, в большинстве случаев, простому пользователю это малоинтересно, так как конструктивно сложные модели в бытовых условиях, небольших коммерческих и офисных помещениях используются редко из-за своей немалой стоимости.

Правила выбора оптимального варианта

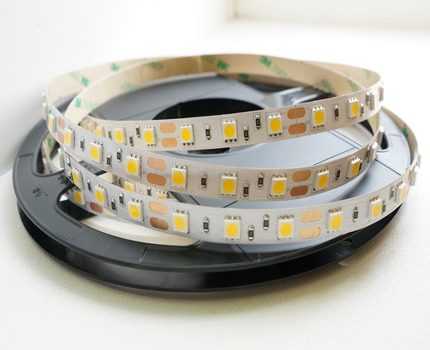

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

1. Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
2. Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

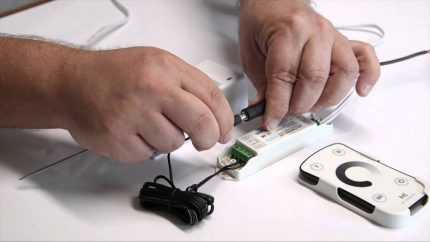

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов.

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Выводы и полезное видео по теме

Первый ролик даст возможность человеку ближе познакомиться с регуляторами, узнать некоторые их особенности:

В следующем видеоматериале изложена информация позволяющая лучше разобраться в преимуществах дистанционного управления, понять, как оно выполняется:

Видеоролик поможет разобраться, как повысить функциональность светодиодных лент и узнать о преимуществах сенсоров:

Диммер, предназначенный регулировать яркость лент, — практичное устройство, способное существенно уменьшить расход электроэнергии в любом помещении, а также повысить в нем комфорт. Но для этого человеку необходимо сделать правильный выбор и не забывать о том, что нужный результат будет получен только при покупке качественного изделия.

sovet-ingenera.com

Выбираем лучший диммер для светодиодной ленты

Чтобы управлять яркостью светодиодной ленты, в схему наряду с блоком питания (БП) устанавливают диммер (иногда его называют LED-контроллер или светорегулятор). С его помощью можно как минимум управлять яркостью светодиодов, а при использовании RGB модели – изменять цвет свечения и задавать различные режимы работы. В продаже присутствуют десятки разновидностей диммеров для светодиодных лент, в которых рядовому потребителю легко запутаться. Чтобы не допустить ошибку в момент покупки, желательно заранее узнать, как правильно выбрать, подключить и установить светорегулятор и какой дополнительный функциональностью он должен обладать.

Немного о сфере применения

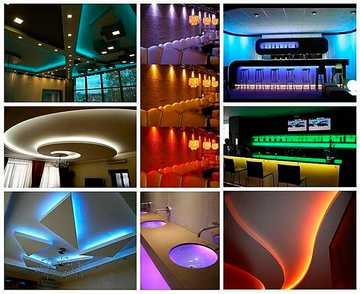

Приобретая светодиодную ленту, например, для дома, многие из нас даже не задумываются о возможности диммирования её светового потока. Почему? Потому что зачастую в этом нет необходимости. Например, организация подсветки на кухне под навесными шкафами или подсветка шкафа-купе, где для получения должного эффекта всегда требуется максимальная светоотдача. Другое дело, когда одноцветная или RGB-лента смонтирована по периметру потолка комнаты. В этом случае диммер поможет снизить интенсивность свечения и подобрать комфортный полумрак, а в детской комнате – на ночь задать минимальную яркость, чтобы ребёнок не спал в темноте.

Практическое применение диммера для белой светодиодной ленты оправдано в случае, когда она используется в качестве основного источника освещения в комнате. Многофункциональные RGB диммеры являются неотъемлемой частью системы «Умный дом».

Какие бывают?

Современные технологии позволяют создавать диммеры для светодиодных лент самой разной конфигурации. В связи с этим их можно классифицировать сразу по нескольким признакам.

По способу преобразования сигнала:

• аналоговые, в которых за изменение выходного напряжения отвечает тиристор или аналоговая микросхема;
• цифровые, работа которых основана на микроконтроллере.

По способу управления:

• кнопочные, когда механические или сенсорные кнопки расположены на самом диммере;
• дистанционные, управляемые с помощью ПДУ;
• совмещённые, поддерживающие два способа управления.

По форме и способу монтажа:

• модульные – выполнены в виде блока с клеммами для подключения проводов;
• накладные и встраиваемые – имеют вид обычного выключателя и устанавливаются на стену;

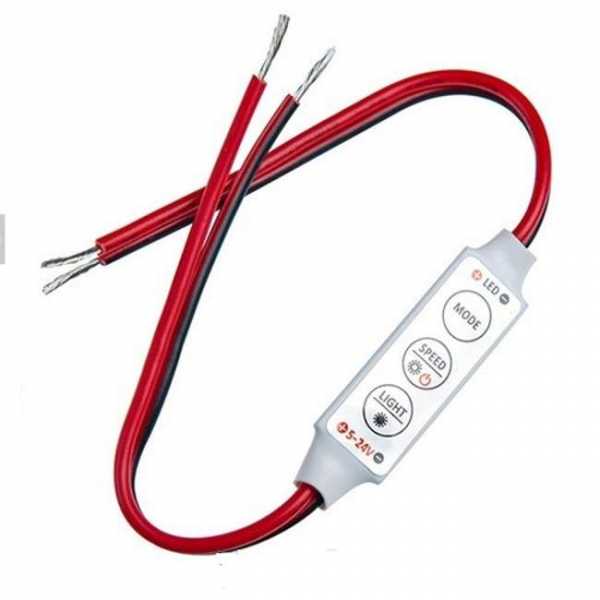

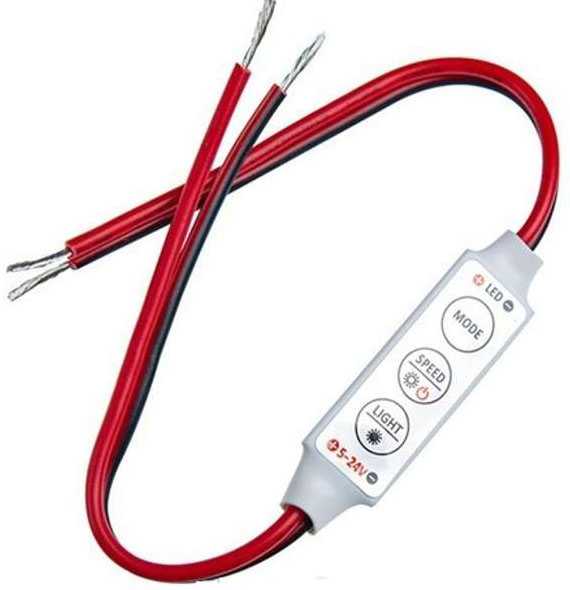

• миниатюрные – выполнены в виде модуля с проводами размером не больше спичечного коробка и имеющие от одной до трёх кнопок.

По назначению:

• одноканальные для монохромных лент;

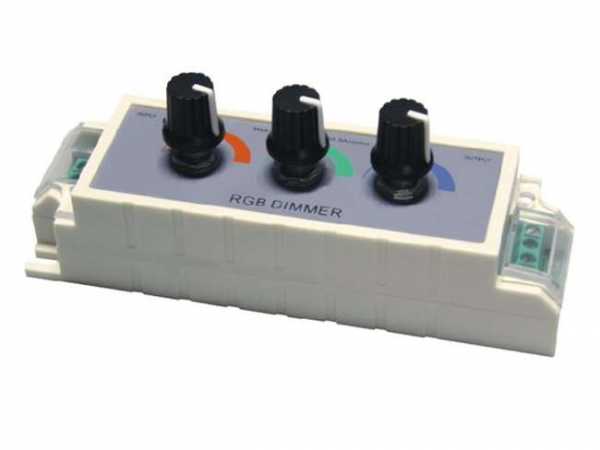

• многоканальные для RGB и RGBW лент.

По функциональному набору:

• только диммирование;
• диммирование и дополнительные функции (вкл/откл, режим мигания, цветомузыки, поддержка DMX-протокола, управление несколькими зонами освещения и пр.)

Схема подключения

Электрическую схему разрабатывают в зависимости от типа светодиодной ленты и её длины. В самом простом варианте диммер для одноцветной светодиодной ленты включается последовательно в разрыв цепи между БП и нагрузкой. Суммарная мощность подключённых отрезков не должна превышать как мощность БП, так и диммера. Ситуация, когда мощности диммера недостаточно для управления яркостью длинных светодиодных отрезков решается путём добавления в схему усилителя. Опираясь на предварительные расчёты, один из отрезков можно подключить напрямую к диммеру, а можно использовать 2 усилителя.

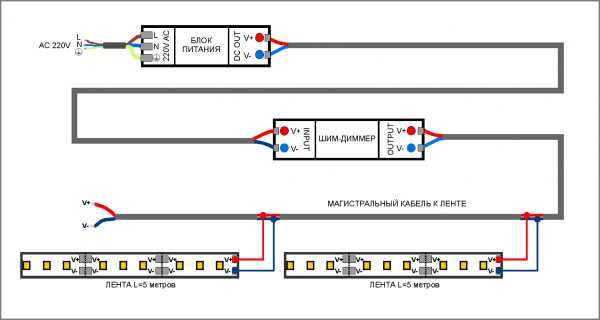

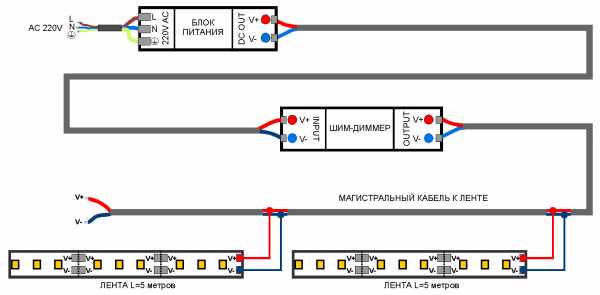

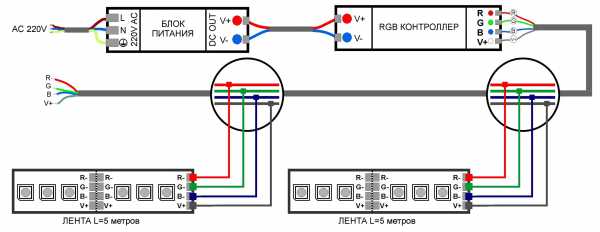

Для подключения светодиодных лент типа SMD 5050, SMD 5730 длиною 5 метров следует использовать медные многожильные провода сечением 1-1,5 мм², способные длительно (без перегрева!) пропускать ток до 10А.

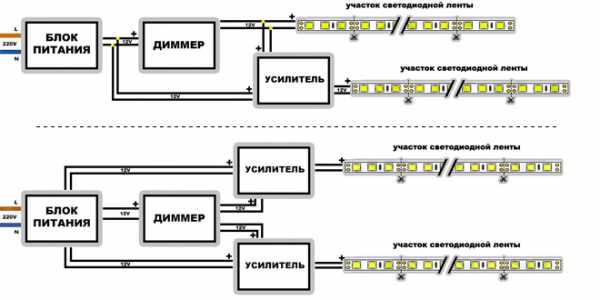

Чтобы одновременно управлять яркостью четырёх одноцветных светодиодных лент (одинаковых или разных по цвету свечения), можно воспользоваться схемой на рисунке ниже. В данном варианте один отрезок запитан напрямую от диммера, а ещё 3 – от RGB усилителя, управляющие входы которого замкнуты между собой. Для управления не только яркостью, но и оттенками RGB или RGBW ленты простого диммера недостаточно. Вместо него в схему устанавливают соответствующий контроллер.

При необходимости схему дополняют RGB или RGBW усилителем, или дополнительным блоком питания.

Стоимость диммера для LED-ленты

Как и любой электронный прибор хороший светодиодный диммер не может быть дешёвым. Но при этом следует понимать, что для каждого типа светорегуляторов существует свой ценовой диапазон. Например, стоимость миниатюрных проводных диммеров от Arlight составляет около 8$. Такие устройства могут управлять только одним цветом и выдавать в нагрузку мощность до 36 Вт.

Более дорогими являются одноканальные модели, внешне напоминающие блок питания светодиодной ленты. На их корпусе нет кнопок, а управление яркостью осуществляется с пульта по ИК или радиоканалу. Розничная цена таких диммеров сильно зависит от максимальной выходной мощности и колеблется от 20$ до 40$.

При заказе через интернет-магазин внимательно ознакомьтесь с комплектацией. В некоторых моделях пульт не входит в комплект и приобретается отдельно.

Самую высокую цену имеют диммеры для RGB и RGBW светодиодных лент с многофункциональным пультом управления. Стоимость таких регуляторов яркости среднего качества начинается от 40$. В то же время на AliExpress можно купить аналогичный товар в 2 раза дешевле. Вот только стабильную работу и соответствие заявленным техническим характеристикам поставщики из Китая не гарантируют. На низкое качество продукции AliExpress указывают и многочисленные отрицательные отзывы покупателей.

Чтобы не покупать товар сомнительного качества из Китая и в то же время не тратить деньги на дорогостоящую брендовую продукцию, можно собрать диммер самому из доступных радиокомпонентов.

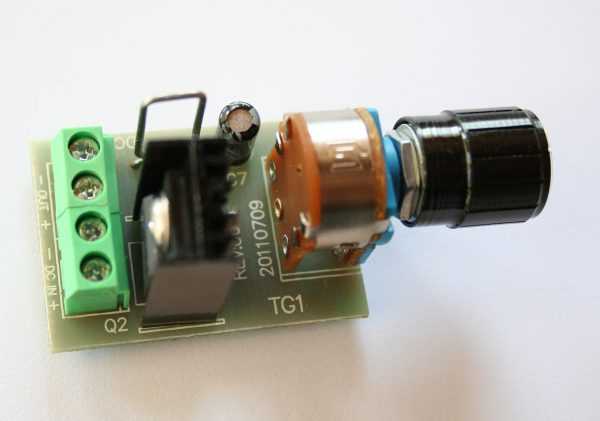

Диммер для светодиодной ленты на 12 вольт своими руками

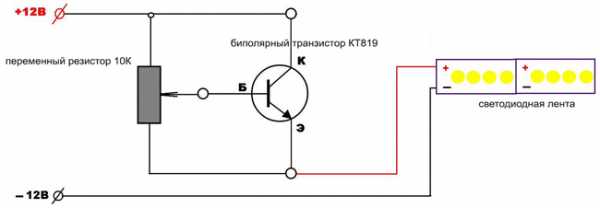

Диммер для светодиодной ленты в простейшем виде – это регулируемый источник постоянного напряжения линейного типа, в котором значение выходного напряжения должно изменяться от 0 до 12В. Принципиальная схема такого самого простейшего устройства показана ниже. Её главными элементами являются биполярный транзисторы  КТ819 и простой переменный резистор на 10 кОм.

Стабильная работа схемы обеспечивается при подаче на вход постоянного напряжения 12-14 вольт, которое предварительно было выпрямлено и сглажено емкостным фильтром. Регулировка напряжения на выходе достигается за счёт вращения ручки потенциометра (переменного резистора).

К недостаткам такого самодельного диммера относятся:

• невысокий уровень КПД;
• низкая точность диммирования, которая во многом зависит от качества переменного резистора;
• низкая нагрузочная способность, так как весь ток нагрузки протекает через транзистор КТ819. При подключении светодиодной ленты большой длины, транзистор следует устанавливать на радиатор.

Более высокими эксплуатационными показателями обладают схемы диммеров, в основе работы которых лежит принцип широтно-импульсной модуляции. Одно из таких решений рассмотрено в статье «Схема ШИМ-регулятора яркости светодиодов». Она прекрасно подходит для сборки диммера для светодиодной ленты своими руками и имеет ряд преимуществ по сравнению с первым вариантом:

• более высокий КПД и нагрузочную способность, которая зависит только от мощности транзистора;
• транзистор работает в ключевом режиме на частоте более 1 кГц;
• таймер NE555 стабильно работает от любого источника постоянного тока напряжением 5-18В.

Читайте так же

ledjournal.info

Как выбрать диммер для светодиодной ленты или сделать своими руками

Диммер для светодиодной ленты представляет собой устройство, посредством которого выполняется регулировка светового потока. Светоизлучающие диоды характеризуются довольно ярким, направленным светом, поэтому рекомендуется обеспечить возможность снижения интенсивности свечения таких приборов. Данный вид подсветки легко установить своими руками, вне зависимости от того, какой способ управления будет выбран (пультом, настенным регулятором и прочее).

Особенности управления источником

Светодиодная лента не будет нормально работать без дополнительной аппаратуры, функция которой заключается в ограничении величины тока, что протекает через ленту. В качестве таких приборов используется блок питания 12/24 вольт. Принимая во внимание особенности системы освещения и требования владельца жилья, в схему добавляется светорегулятор.

С его помощью меняется интенсивность свечения и мощность прибора в большую или меньшую сторону.

Диммируемая светодиодная лампа уже содержит в своей конструкции низковольтный источник, посредством которого прибор включается в сеть, тогда как в случае с ленточным прибором на базе диодов блок питания 12 вольт и светорегулятор представляет собой вынесенный модуль, который подключается отдельно.

Устройство прибора

Диммер и питающий элемент должны соответствовать по мощности светодиодной ленте. В зависимости от того, какой тип осветительного прибора используется, управление работой может выполняться специальным пультом.

Устройство диммера, предназначение клемных колодок

Для этого в схему вводится еще один аппарат – контроллер, его используют исключительно лишь с целью регулирования RGB-лент.

Виды светорегуляторов

В качестве альтернативы диммеру 12 вольт можно представить вариант включения в схему переменного резистора. Но в данном случае отмечаются большие потери мощности, что напрямую влияет на эффективность функционирования осветительного прибора. Поэтому сегодня используется диммирование ленточных приборов.

Основные виды:

1. Управляемые (аналоговые) исполнения. Создают нормальные условия для эксплуатации осветительного прибора: небольшие потери мощности и стабильный выходной ток. Однако есть и минусы, в частности, диммируемая лента будет быстро греться, а это напрямую влияет на срок службы источника света. Кроме того, повышение температуры сказывается и на качестве освещения, так как изменяется цветовая температура.
2. Импульсные аналоги. Они лишены явных недостатков, которыми характеризуются управляемые диммеры. К тому же модели данного вида выделяются рядом плюсов: спектр свечения не изменяется, а значит, цветовая температура останется на прежнем уровне; минимальные потери мощности; стабильный выходной ток.

Неудивительно, что диммирование сегодня чаще реализуется посредством импульсных приборов 12В. Именно такой вариант позволяет организовать подсветку с возможностью дистанционного управления пультом.

Существуют разные варианты подобных устройств, отличные по способу регулировки интенсивности освещения:

• встраиваемые в настенный выключатель;
• дистанционное управление пультом;

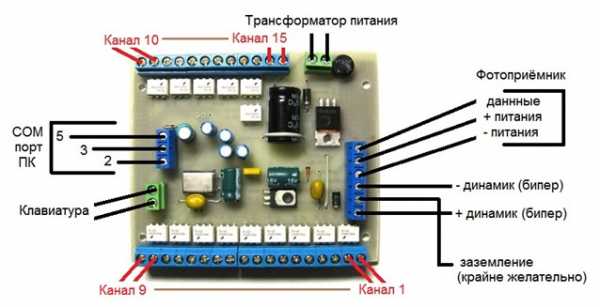

• проводное или беспроводное подключение к компьютеру.

Светорегулятор подбирается аналогичным образом, что и блок питания 12В: значение мощности каждого из аппаратов соответствует характеристикам светодиодной ленты.

Кроме того, диммер 12В должен выдерживать нагрузку примерно на 20-30% больше, чем способен оказать на него источник света. Блок питания 12В подбирается аналогичным образом.

Схема подключения

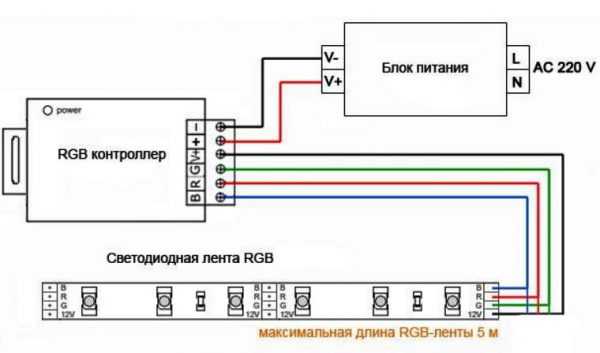

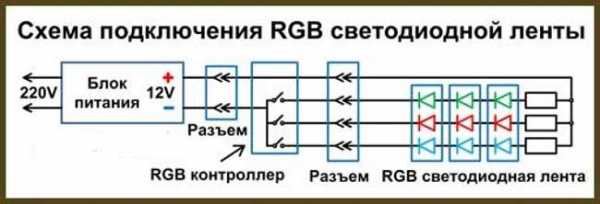

Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.

В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.

В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.

Чтобы получить отрезок более короткий, можно разрезать ленту, для чего на корпусе предусмотрены специальные насечки. А с целью подключения намного более длинной полосы (например, несколько лент длиной до 5 м каждая), используют параллельное подключение ленточных приборов.

Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:

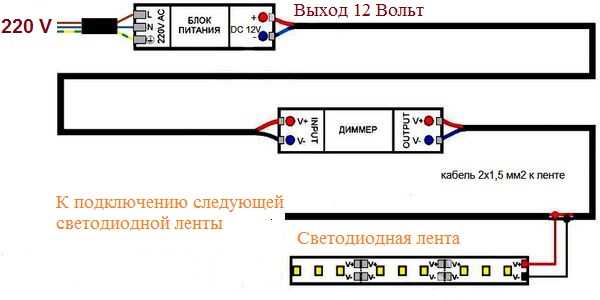

На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.

Разбираем все за и против

Основные плюсы установки диммера вместе со светодиодными лентами:

• удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
• более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
• несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.

Об особенностях использования различных видов светорегуляторов уже шла речь выше.

Но у импульсных исполнений имеется одна особенность, которая негативно влияет не только на восприятие освещения, но еще и на самочувствие (повышенная утомляемость, головная боль, снижение работоспособности и прочее).

Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.

Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.

Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности. Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания.

Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Диммер для светодиодной ленты 12 Вольт: виды, подключение

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

• Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
• Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
• Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
• Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.
• С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.

Внешний вид

Схема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.



ledno.ru

особенности управления, виды, схемы подключения

Светодиодные ленты — это удобный источник освещения, который нашел свое применение в дизайне не только домашних интерьеров, но и в оформлении других помещений, например, торговых. Такие приборы не только работают как источники света, но также привлекают внимание покупателей.

Иногда нужно не просто включать и выключать свет, временами требуется менять его яркость, изменять тон или цвет свечения, использовать различные визуальные эффекты. Для этой цели используются диммеры.

Особенности управления

Светодиодная лента — это осветительный прибор, изготовленный на основе гибкой платы, на которой через одинаковое расстояние смонтированы полупроводниковые светодиоды.

Особенность полупроводниковых диодов состоит в нелинейности их вольт-амперной характеристики. Это означает, что после некоторого значения даже небольшое изменение напряжения может вызвать резкий рост тока, протекающего через диод, и привести к выходу его из строя.

Поэтому для управления такими устройствами необходимо использовать источники стабильного тока.

Учитывая эти особенности, для обеспечения стабильности нельзя использовать обычную схему с ограничительным резистором большого номинала и источником напряжения с большой ЭДС, так как это приведет к тому, что на резисторе будет рассеиваться значительно большая мощность, чем необходимо для включения светодиода.

Для подключения должны использоваться источники, имеющие достаточно низкое напряжение и способные поддерживать стабильный ток. Для лент такие источники имеют вид отдельного блока питания с напряжением в 12/24 В и ограниченным током, а ограничительные резисторы монтируются на самой полосе.

Основные виды

Основная задача диммера состоит в управлении яркостью и регулировании мощности прибора. Виды регуляторов для светодиодных лент можно классифицировать по нескольким признакам.

1. По типу регулирующей схемы. Поскольку управление светодиодными приборами имеет свои особенности, то диммеры для них также отличаются. Они содержат в себе вместо пассивных диммерных схем схемы активного типа, изготовленные на полупроводниковых элементах. По этому основным признаком для классификации можно считать тип регулирования. Есть два основных типа управляющих элементов:
   • Управляемые источники тока. Стабилизируют выходной ток и могут изменять его в необходимом диапазоне при малом падении напряжения.
   • Импульсные регуляторы. В схемах широтно-импульсной модуляции используются прямоугольные импульсы, которые получаются при чередовании высокого и низкого уровня сигналов. Изменение длительности импульсов меняет яркость освещения. Такая схема обеспечивает стабильный ток и поддерживает рассеиваемую мощность в номинальном диапазоне.



2. По способу управления:
   • Электронные;
   • Механические;
   • Дистанционные.
3. По способу установки:
   • Накладные;
   • Встроенные;
   • В виде модулей.
4. По способу подключения:
   • Проходные, позволяют включать и выключать освещение из разных мест;
   • Непроходные, позволяют включать и выключать освещение из одного места.

Также они могут различаться и по другим признакам: использованию беспроводных технологий, типу этих технологий (инфракрасные или радиочастотные), по используемому протоколу, по количеству каналов.

Схема подключения к устройству

Способ подключение зависит от типа ленты и поставленных целей и задач. В зависимости от этого выбирается тип контроллера. Схему подключения диммера смотрите тут.

Схема подключения сенсорного диммера для светодиодной ленты своими руками с целью регулировки освещения помещения представлена на фото:

Одноцветная

На одноцветных — стоят светодиоды только одного цвета, например, белого. Можно регулировать только яркость их свечения. Для регулирования яркости используются диммеры с одним каналом, их подключают сразу после источника питания.

Видео-инструкция, как подключить диммер для одноцветной светодиодной ленты на 12 Вольт своими руками:

RGB

RGB-ленты это трехцветные светодиодные приборы, которые использую три основных цвета – красный, синий и зеленый для передачи разных оттенков. При одновременном включении всех трех цветов получается белый цвет. Для управления нужно использовать контроллеры с тремя каналами.

Таким образом можно не только включать каждый цвет по отдельности, но и смешивать их, регулируя яркость каждого. Кроме цвета можно также регулировать скорость изменения цветов. RGB-контроллер также подключается после источника питания.

Преимущества и недостатки

Преимущества:

• Компактность.
• Простота эксплуатации.
• Широкие возможности для управления энергосбережением.
• Плавный пуск и переключение цветов.
• Возможность программирования.
• Защищенность от перегрузок в сети.

Недостатки регуляторов с управляемым источником тока:

• Рассеиваемая на светодиоде мощность сильно меняется в зависимости от проходящего через него тока. Это влияет на нагрев диода и влечет другие последствия.
• По причине нагрева сильно меняются характеристики светодиода, даже такие, как спектр его излучения.
• Нагрев элемента плохо влияет на долговечность его работы.

Недостатки регуляторов с ШИМ-регулированием:

• Мерцание. ШИМ-регуляторы, особенно недорогие, достаточно заметно мерцают. Это хорошо заметно при небольшой яркости, что пагубно влияет на здоровье глаз, а также может вызвать утомление и головную боль.

Наиболее продвинутые модели регуляторов сочетают в себе схемы как аналогового управления, так и широтно-импульсной модуляции, что дает возможность использовать преимущества обоих методов, позволяя исключить недостатки каждого из них.

Светодиодные ленты — это не только энергосберегающий осветительный прибор, это средство декора и привлечения внимания.

Современные диммеры позволяют управлять яркостью и цветом светодиодов. Широкий выбор дает возможность оптимально подобрать устройство для любых целей.

Видео о применении и подключении диммера для светодиодной ленты с сенсорным пультом:

elektrik24.net

виды, способы управления и схемы подключения

Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.

Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.

Виды и особенности управления светорегуляторов

По конструкционным особенностям их можно разделить на такие варианты:

• модульные — приборы такого типа монтируются в распределительных шкафах;
• моноблочные — устанавливаются в монтажную коробку вместо выключателя.

По способу управления системой освещения диммеры делятся на:

1. Прибор с отдельной кнопкой включения света и колесом для регулировки освещенности.
2. Сенсорные. Регулировка яркости светодиодной ленты производится прикосновением к сенсорам на панели либо с помощью пульта ДУ.
3. С ручкой на поворотно-нажимном механизме. Включение осуществляется нажатием на орган управления, а установка необходимого уровня освещенности — поворотом в ту или иную сторону.
4. Поворотный. Практически такой же, но имеет отличие в том, что включение и регулирование производится поворотом ручки.
5. Устройства с клавишами. Изменение уровня освещенности достигается путем нажатия на клавишу.
6. Дистанционные. Управляются при помощи пультов дистанционного управления.
7. Акустические. Приводятся в действие при помощи хлопков или команд, подаваемых голосом.
8. Многоканальные приборы. Помогают управлять освещением сразу в нескольких точках помещения. Например, при необходимости выделить какие-либо участки комнаты путем добавления уровня освещения и одновременно понизить яркость на других. Как правило, оснащаются беспроводным или дистанционным управлением через ДУ или при помощи телефона.

Принцип действия широтно-импульсных модуляторов

ШИМ — метод воздействия на управляемую сеть путем изменения количества мощности, подаваемой к последней. Принцип действия заключается в регулировании длительности импульсов при их постоянной частоте. Широтно-импульсная модуляция может быть двоичной, троичной, цифровой, аналоговой.

Использование ШИМ дает возможность значительного повышения КПД электропреобразователей. С применением широтно-импульсной модуляции управляются однотактные, двухтактные, полумостовые, мостовые, обратно и прямоходные импульсные преобразователи.

Например, ШИМ активно используется в производстве электроники, такой как ЖК-экраны, дисплеи телефонов и ноутбуков для регулирования яркости свечения.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать.

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты. Важно учитывать мощность контроллера при подборе количества RGB-лент.

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

• R (red) — красный провод;
• G (green) — зеленый проводник;
• B (blue) — синий провод;
• V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Преимущества и недостатки

Преимущества диммеров:

1. Установка необходимого уровня освещенности в помещении в зависимости от требований ситуации.
2. Возможность регулирования количества электроэнергии, потребляемой системой освещения.

Недостатки диммеров:

1. Диммеры крайне «нежны» в плане перегрева. Обладают таким свойством, так как основаны на микросхеме. Перед покупкой необходимо знать, какой мощностью должен управлять светорегулятор.
2. Диммер требователен и значению минимальной нагрузки. Если значения, указанные на корпусе, будут ниже, устройство очень скоро выйдет из строя.
3. Многие все еще используют и вряд ли скоро расстанутся с люминесцентными и энергосберегающими лампами. А они, как предупреждают производители оных, либо не поддаются регулировке вовсе, либо регулируются, но это значительно снижает их срок эксплуатации.

Диммер на микросхеме своими руками

Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

Последовательность сборки:

1. Для начала необходимо установить разъем для монтажа внешних цепей.
2. Следующим компонентом будут резисторы и конденсаторы.
3. Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

Абсолютно не важно, диммер какой фирмы и по какой стоимости решите приобрести или собрать его самостоятельно. Самое главное — необходимо соблюдать элементарные правила безопасности при монтаже. Удар электрическим током, даже кратковременный и незначительный, может стоить жизни.

Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

Диммер для светодиодной ленты: виды, способы управления и схемы подключения

220.guru

Диммер для светодиодной ленты 12 вольт – как подключить регулятор

Светодиодные ленты достаточно быстро перешли из категории просто удобных светильников в способ реализации дизайнерских идей. Это незаменимая деталь для фонового освещения интерьера или декоративных элементов, дополняющих общий интерьер дома. Кроме того, изделие позволяет создать уникальный стиль экстерьера зданий с разнообразными световыми эффектами, при этом удобно и эффективно зонировать отдельные помещения.

Для подключения устройства необходимо применять специальный прибор — диммер для светодиодной ленты. При помощи такого элемента можно создать креативное интерьерное освещение, наиболее подходящее под дизайнерское решение той или иной комнаты.

Как управлять светодиодными лентами?

Полупроводниковый диод – универсальный светоприбор, которому характерна снижающаяся BAX характеристика. Входящий в систему ток имеет предельное значение, постепенно достигающее повышенного показателя. Если в момент функционирования прибора пренебречь данным фактором, в результате можно получить полное перегорание кристаллов в момент резкого падения мощности. Именно поэтому светодиодные ленты запрещается подключать напрямую к источнику электротока.

Специфика работы устройства заставляет прибегать к применению специального оборудования, при помощи которого производится управление светом и стабилизация напряжения – диммер.

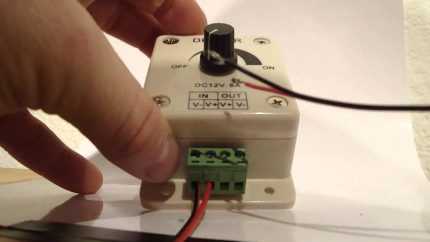

Мини диммер светодиодной ленты

При создании простой системы освещения можно воспользоваться классическим резистором. Он способен обеспечить стабильность функционирования светодиодной ленты, но при этом уровень его сопротивления должен быть высоким. Также следует учитывать электродвижущую силу поступающей электроэнергии, соответствующую повышенной степени.

Однако в данной системе имеются свои недостатки, на ограничительном приборе будет происходить бесполезная потеря электрической мощности, имеющей большее значение, чем необходимо для диодов.

Для максимальной компенсации данного минуса, к светодиодной полосе нужно подключать напитывающее низковольтное устройство, которое обеспечивает сбалансированный выходной электроток. В лампочках подпитывающий элемент предусматривается комплектацией цокольного элемента. Однако для диодного ленточного прибора данная деталь изготавливается только в виде отдельного составляющего. Модуль на выходе дает напряжение 120 и 20В со строгим ограничением электротока.

ВИДЕО: Подключение светодиодной ленты к миниатюрному диммеру

Регуляция входного напряжения

Присоединяемая к нему диодная полоса должна обладать соответствующей входной мощностью, для которой в сам светоприбор встроен ограничительный резистор. Он обеспечивает оптимальный режим для функционирования светодиода. Входное напряжение подключенного диммера и устройства регуляции должны соответствовать числу диодных кристаллов размещенных на ленте.

Напряжение, Вт		20	30	45	60	100	150	200
Вид модульной системы		Число модулей, ед.
Accent 15o*60o,160o		13	19	28	38	64	95	126
Skat		17	25	38	50	83	125	166
Matrix	2	35	51	78	103	174	260	347
	3	23	35	52	70	115	174	231
	4	17	25	37	50	83	125	166
Simple 3, 2, 3 mini		55	84	125	166	277	416	556
Genius 3L, 3Q		12	17	25	33	55	84	111
Simple 4		27	40	60	79	132	196	263

Кроме того, светодиодная полоса должна иметь соответствующую длину, не превышающую стандартизированного параметра равного 5м. При необходимости применения изделия меньшего размера, полосу можно обрезать. Однако данный процесс нужно осуществлять в местах, где есть линия разреза. В случае потребности удлинения изделия используется дополнительная лента, но тогда последующий отрезок требуется подключать напрямую к преобразователю.

Разновидности стабилизаторов

На сегодняшний день для замены ненадежный пассивных резисторов были разработаны новые полупроводниковые агрегаты.

Диммер для управления лентой с пульта

Регуляторы источника тока

Данный вид диммера дает возможность на момент падения мощности поддерживать стабильный уровень выходного электротока в нужном диапазоне. Оборудование помимо преимуществ имеет ряд минусов:

• При нестабильном напряжении, проходящем через светодиод, которое варьируется в пределах 20-100мА, достаточно широко изменяется уровень рассеиваемой мощности и температурного режима.
• На момент сильного перегрева светодиодной ленты, ее технические особенности терпят значительные изменения. Это касается и температуры света.
• Долгосрочное функционирование при повышенном нагреве может понизить эксплуатационный срок всей светодиодной системы.

Импульсные устройства

Данная разновидность регуляторов яркости светодиодной ленты не имеет большинство из вышеперечисленных минусов. Наибольшей популярностью пользуются PWM диммеры – широтно-импульсные модуляционные системы. Даже при низкой инертности диодов, модификация способна наиболее эффективно функционировать.

Процесс работы мини диммера заключается в перемене продолжительности работающей доли периода импульсного тока прямоугольных форм, передающегося на оборудование. Данный промежуток имеет название – широта, она периодически изменяется в пределах 0-100%. Тем самым широтная доля вызывает перемену действующих параметров в диммере.

При всех изменениях особенностей работы, электроток на выходе имеет стабильный уровень, равный заданному значению. Импульсные устройства считаются оптимальным вариантом для компьютерного или цифрового управления осветительной системой.

Схема подключения регулятора

Подключение диммера требуется при использовании одного из перечисленных светоприборов:

• RGB – излучатель цветного освещения, который при смещении одного из трех цветов выдает белый свет. Если отдельно включать каждый элемент можно создать неповторимые световые эффекты.
• Люминофорные – применяют вторичное лучеиспускание определенного слоя-люминофора с желтым оттенком, освещаемого мощным синим диодом.

Чтобы запитать приборы током, следует купить соответствующую диммерную конструкцию.

Для подключения многокристальных полос белого цвета применяются диммеры, относящиеся к одноканальной категории. Они подключаются после преобразователя.

Схема подключения диммера для светодиодной ленты

RGB ленты требуют применение трехканальных систем контроля, которые для каждого существующего канала предполагают использование отдельного устройства управления.

Схема подключения RGB светодиодной ленты

При подборе реостата обратите внимание на способ настройки, который может производиться при помощи:

1. Потенциометра, который встраивается в конструкцию несущего корпуса включателя
2. Пульта ДУ
3. Проводного интернета, Bluetooth, беспроводной сети Wi-Fi.

Недостатки реостатов

Главным минусом бюджетных приборов ШИМ считается интенсивное мерцание даже при низкой степени яркости, когда зрение особенно чувствительно относится к перемене освещения.

Помимо неприятных ощущений, при длительном нахождении в помещении с подобным освещением можно получить значительное психофизиологическое воздействие. Данное влияние может выражаться на резком ухудшении настроения, концентрации внимания, возникновении головной боли, усталости, сонливости.

Во избежание подобной ситуации, систему управления следует дополнить микроконтроллером. К примеру, можно установить микросхему марки LM3409. Она одновременно производит регулирование в 2-х импульсивных и аналоговых режимах.

Качественный диммер должен быть приспособлен к нелинейности полупроводниковой системы светодиодного освещения. Также учитывать зрительное восприятие света и максимально оптимизировать излучение исходя из потребностей пользователя.

ВИДЕО: Обзор диммеров для светодиодных лент и ламп

www.diodgid.ru
