Что такое узо в электрике. Устройство защитного отключения – электрик в доме

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах

применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

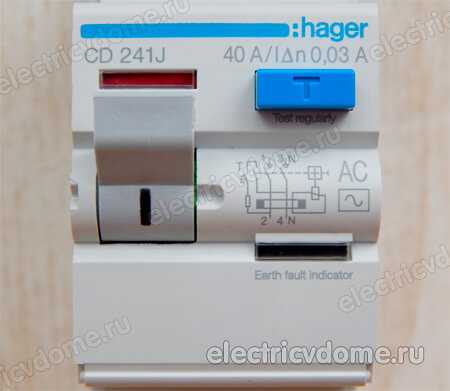

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим

УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего устанавливают устройства защитного отключения

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

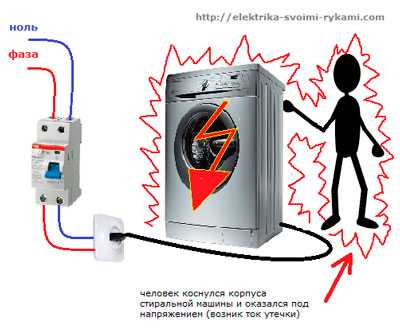

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

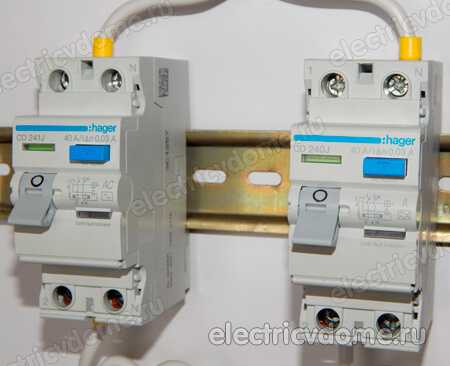

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Надеюсь, данная статья помогла вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

Понравилась статья - сохрани на стену!

electricvdome.ru

что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

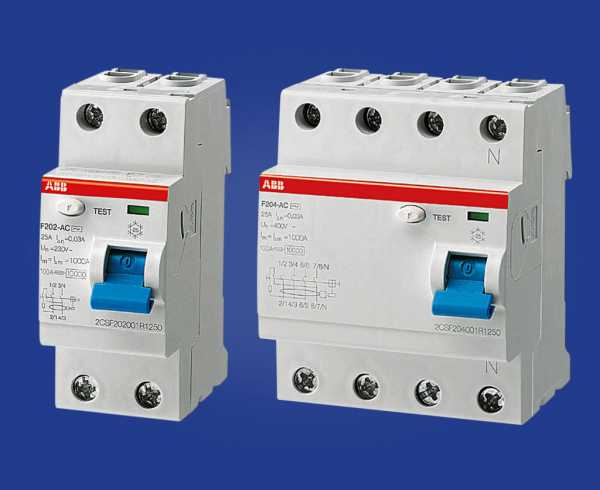

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

  • 10 мА;
  • 30 мА;
  • 100 мА;
  • 300 мА;
  • 500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

  1. АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
  2. УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
  3. АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
  4. УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

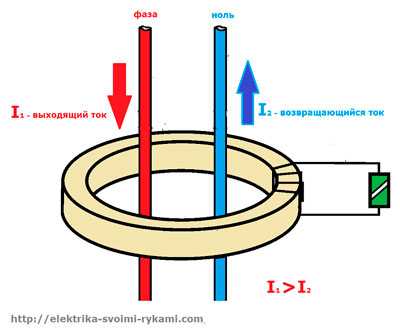

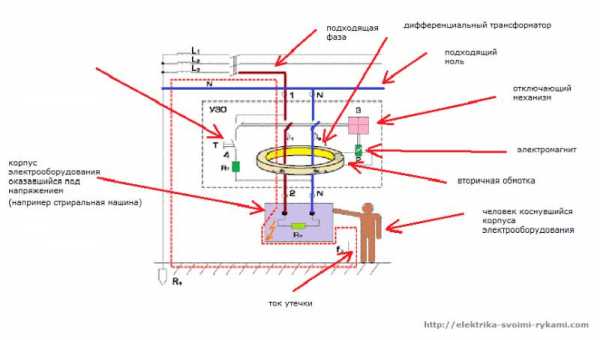

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

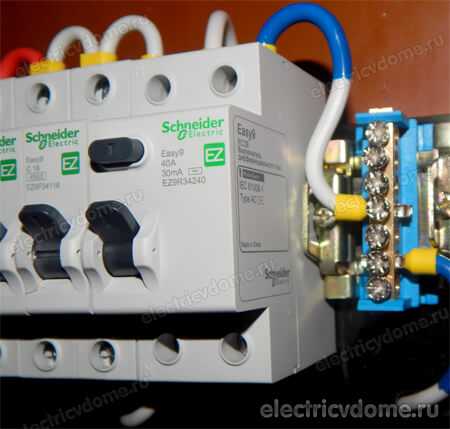

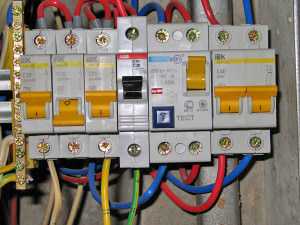

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

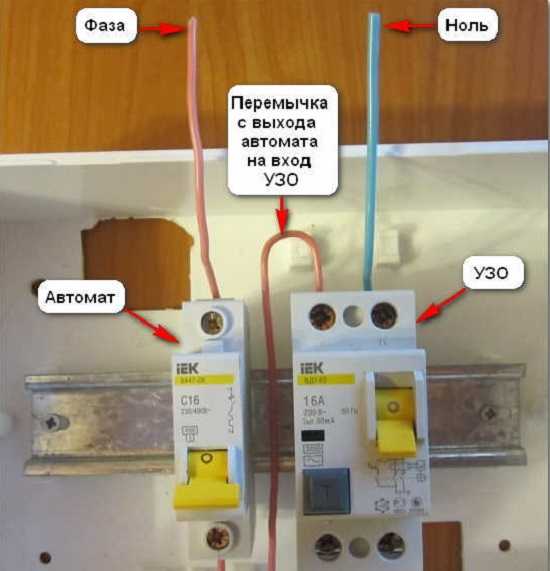

Порядок установки, начиная от счетчика:

  1. Автоматический выключатель.
  2. УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

  1. АС – синусоидальный переменный, внезапный, либо нарастающий.
  2. А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
  3. В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

  1. По стойкости при импульсном напряжении:
    • отключающие ток при его наличии;
    • устойчивые к импульсному напряжению;
  2. По способу действия:
    • не имеющие вспомогательного питания;
    • подключаемые к вспомогательному питанию;
    • с питанием и автоматическим отключением при его отказе;
  3. По способу установки:
  4. По числу полюсов:
    • двухпроводные с одним полюсом;
    • двухполюсные;
    • трехпроводные двухполюсные;
    • трехполюсные;
    • четырехпроводные трехполюсные;
    • четырехполюсные;
  5. По виду защиты от перегрузок:
    • оснащаемые защитой от перегрузок;
    • без защиты;
  6. По возможности регулирования:
    • не регулируемые.
    • с плавной регулировкой;
    • со ступенчатой регулировкой;
  7. Технические параметры:
    • для однофазных цепей;
    • для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них — это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

  1. УЗО.
  2. Крестообразная отвертка.
  3. Индикатор напряжения, мультиметр.
  4. Монтажный нож.
  5. Соединительные провода.
  6. Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

  1. Размечаем место установки корпуса и просверливаем отверстия для монтажа.
  2. Монтируем корпус и подводим провода.
  3. Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
  4. УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

  1. Найти необходимую пару проводов и определить полярность.
  2. Отключить питание и зачистить проводники.

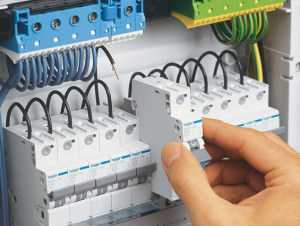

  3. Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
  4. Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.

househill.ru

Устройство защитного отключения - УЗО назначение, принцип работы, подключение

Внутренности УЗО – разбираем по деталям

Друзья мы с вами рассматривали много интересных тем связанный с УЗО - это и принцип работы и схемы подключения. Сегодня я решил сделать небольшой обзор устройств защитного отключения в плане их внутреннего исполнения. По сути, ключевым механизмом в работе узо является диф. трансформатор. В данной статье разберем УЗО и посмотрим из чего оно состоит, как взаимодействуют между собой все его компоненты ...

Просмотров: 198

Установка УЗО до или после автомата?

Для правильной работы УЗО его необходимо не только выбрать по всем техническим характеристикам то и правильно подключить с автоматическим выключателем. Друзья если Вы не знаете, в какой последовательность необходимо подключать связку узо - автомат, тогда данная статья для вас. В данном материале разберем, как все-таки правильно подключать устройство защитного отключения до автомата или после ...

Просмотров: 920

Технические характеристики узо

Доброго времени суток друзья! Рад всех приветствовать на сайте «Электрик в доме». Сегодняшняя тема будет посвящена техническим характеристикам устройства защитного отключения. Как известно для надежной и правильной работы УЗО необходимо правильно подобрать его характеристики в зависимости от условий эксплуатации. Все характеристики обозначаются производителями на корпусе каждого устройства ...

Просмотров: 644

Как на схемах обозначается УЗО и АВДТ

Каждому электрику рано или поздно приходится сталкиваться с проектной документацией объекта. В частности с однолинейными схемами электроснабжения. Новичкам бывает очень трудно разобраться с большим количеством графических элементов изображенных на схемах. В добавок к графическим есть еще и буквенные обозначения. В сегодняшней статье разберем как обозначаются на схемах УЗО и диф.автоматы ...

Просмотров: 768

Подключение узо на группу автоматов

Устройства защитного отключения стали неотъемлемой частью современного электрического щитка. Сегодня трудно представить сборку щитка без защиты от утечки тока. В данной статье рассмотрим вопросы группового подключения устройств защиты. В каких случаях подключения узо необходимо устанавливать защитный автомат перед ним. Что нужно учитывать, если к одному узо подключается группа автоматических выключателей ...

Просмотров: 1365

В чем разница между УЗО типа A и AC

Существует несколько типов устройств защитного отключения. Одни срабатывают на переменный ток утечки, другие на постоянный пульсирующий ток, третьи способны уловить даже постоянный ток утечки. Какие из них необходимо устанавливать у себя дома? В данной статье рассмотрим два защитных устройства типа А и АС посмотрим как будут реагировать эти два типа устройств на разную утечку ...

Просмотров: 841

А какое у Вас УЗО - электромеханическое или электронное?

Тема электротехнического оборудования очень обширна и в сегодняшней статье рассмотрим электромеханическое и электронное узо. Многие электрики даже не подозревают, что есть определенные особенности в работе электромеханических и электронных защитных устройств. Как будут работать два типа устройств в определенных аварийных ситуациях, на что следует обратить внимание при покупке, это и многое другое ...

Просмотров: 733

Что выбрать узо или дифавтомат

Собственно сам вопрос, который мы сегодня разберем, заключается в названии темы. Какое из этих двух устройств выбрать для установки. У многих мастеров мнения на счет качества и надежности разделились. Некоторые предпочитают устанавливать УЗО, другие отдают предпочтение дифавтоматам. Хочу сказать одно, если каждое из этих устройств подключено правильно уровень надежность у них одинаковый ...

Просмотров: 932

Схема подключения УЗО без заземления

Многие электрики дискутируют о том, есть ли необходимость устанавливать УЗО в двухпроводную сеть, в сеть в которой нет заземляющего проводника. Для того чтобы понять эту аксиому следует разобраться в принципе работы УЗО. Будет ли устройство защитного отключения работать в такой сети. Уверяю вас, что УЗО не только можно, но и нужно устанавливать в системах без защитных заземляющих проводников ...

Просмотров: 1559

УЗО ошибки подключения

Многие пользователи, установив УЗО, удивляются, почему оно часто срабатывает. Дело в том, что устройство защитного отключения очень умный прибор и при неправильном его подключении возможны не только ложные срабатывания, но и полный отказ всех своих функций при возникновении аварийной ситуации. Для того чтобы понять ошибки подключения УЗО необходимо разобраться с его принципом работы ...

Просмотров: 1166

Как проверить узо на срабатывание

Приветствую Всех читателей сайта "Электрик в доме". Сегодня существует множество вариантов такого трудоемкого процесса, как проверка срабатывания УЗО. Ведь исправность устройства защитного отключения - залог безопасности. В данной статье рассмотрим самые понятные и распространенные способы данной процедуры, которые сопряжены с различной мерой экстремальности самого процесса...

Просмотров: 822

Для чего нужно УЗО

Основным назначением, которое возлагается на УЗО, является защита человека от поражения электрическим током. Вторым немаловажным свойством этих устройств является защита от возгорания и пожара. Устройства защитного отключения обязательно следует устанавливать в жилом фоне, особенно во влажных помещениях таких как ванны, сауны и т.п. Ведь в жизни бывают ситуации когда спасти от поражения ...

Просмотров: 273

Что такое УЗО

Большинство из нас не только слышали о таких устройствах как УЗО, но и активно их применяют у себя в быту. Но встречаются электрики новички, которые не совсем знают, что такое УЗО. Устройство защитного отключения уже давно перестало быть чем то мифичным для большинства электриков. Ведь поражение электрическим током никто не отменял и данное устройство поможет защитить человека ...

Просмотров: 913

Чем отличается узо от дифавтомата

Эти два устройства внешне очень похожи между собой и электрику новичку порой бывает трудно определиться, что перед ним находится. Особенно если оба устройства одной фирмы или бренда. Но кроме внешних отличий УЗО и дифференциальный автомат имеют разные функциональные предназначения. В данной статье рассмотрено функциональные отличия УЗО от дифавтомата, а также их визуальные признаки...

Просмотров: 1811

Подключение УЗО

Устройство защитного отключения применяют для защиты от утечки тока, которая возникает при неисправности электрических приборов. По сути, данное устройство реагирует только на утечку и не срабатывает на большие токи нагрузки. Схем подключения может быть несколько. Как правило УЗО устанавливают либо до автомата либо после. Выбирая ту или иную схему подключения обязательно нужно помнить …

Просмотров: 350

Назначение и принцип работы УЗО

Как было сказано выше УЗО сегодня является обязательным атрибутом любого электрического щита. Казалось бы несколько лет назад об устройстве защитного отключения мало кто слышал в нашей стране. В быту часто можно случаются ситуации с неисправностью электрических приборов. Назначение УЗО как раз и заключается в ликвидации таких аварийных ситуаций путем отключения …

Просмотров: 589

electricvdome.ru

что это такое, где и как применяется, виды ошибок при подключении УЗО

В домах, на заводах, предприятиях электрика всегда оборудуется проводкой, а также приборами и нагрузкой, и все это изолируется оболочкой. Наверное, многие люди знают о том, что есть в электрике такое устройство защитного отключения, как УЗО. Но как оно работает на самом деле и что из себя представляет, да и вообще, для чего оно нужно, знает небольшое количество человек.

Что такое УЗО

Данное устройство в электрике служит для безопасности живых существ, оно защищает от поражения электрическим током при небольших повреждениях изоляции приборов электричества. В случае если нарушена изоляция, то по элементам, способным проводить ток и металлическим приборам, ток «утекает». Когда превышается допустимое значение утечки тока, то УЗО моментально реагирует отключением фаз на участках, которые оказались повреждены, либо отключением всей контролируемой цепи.

Устройство защитного отключения должно зафиксировать утечку тока «на землю» и мгновенно отключить сеть при ее возникновении. Утечка тока фиксируется по разнице между выходящим током из устройства защитного отключения и током, возвращающимся в него через нейтраль. Если величина этих токов равна, и они противоположны по направлению, значит, с сетью все в порядке. Если же произошла утечка, то ток, пройдя, например, через человека или животного, коснувшегося провода, пройдет в землю и потом обратно через нейтраль вернется в УЗО, но уже величина будет меньше выходящего тока. Трансформатор с сердечником в виде кольца засекает эту разницу, которая образуется между выходящим и возвращающимся током.

Установка УЗО также предотвращает появление пожара в случае некачественных соединений проводов и изношенности изоляции. В таких случаях УЗО сразу блокирует электроснабжение всего здания, если зафиксирует существенную утечку тока в цепи, тем самым предотвращая короткое замыкание и образование пламени.

Устройство защиты от повреждения электрическим током также обезопасит от сверхтока. Нужно лишь установить для этого предохранитель, т. е. автоматический выключатель, перед устройством защитного отключения. А в случае если подключено несколько линий сразу, это следует сделать обязательно! Также важно знать, что отсутствие предохранителя в УЗО не исключает короткого замыкания тока.

Это устройство защиты следует устанавливать в цепях с возможной утечкой тока и там, где присутствует опасность поражения человека током. Кухня и ванная в жилых квартирах и домах являются такими места. В этих местах присутствует влажность, они оснащены большим количеством электрических приборов, небольшое пространство. В связи с этим все розетки и электрические приборы в доме должны быть защищены установкой УЗО.

Установка аппарата предусматривает, что вместе с ним будут установлены предохранители или автоматы, обеспечивающие ему защиту от перегрузок. Устройство защитного отключения может монтироваться в цепь разных электрощитов, на этажах в целях защиты отдельных устройств, и в квартирных щитках.

Исходя из следующих критериев, осуществляется выбор устройств:

  • Для того чтобы избежать ложных на групповых цепях устанавливается УЗО на 30 мА;
  • В помещениях с повышенной влажностью на электрические одиночные приборы рекомендуется устанавливать защитное устройство на 10 мА;
  • Для саун, бань, душевых, ванных комнат, бассейнов, а также детских комнат и других влажных пространств, где электрика идет от отдельной линии следует установить УЗО на 10 мА;
  • В целях безопасности человека в жилых помещениях и комнатах с нормальной влажностью целесообразно установить аппарат на 30 мА;
  • Для защиты вводного кабеля, разводки щита, а также для защиты от возникновения пожара устанавливаются УЗО на 100, 300 или 500 мА. Данные устройства не служат защитой для человека, ведь уже от 50 мА ток для человека является опасным;
  • Для таких приборов, как электроплита или стиральная машинка, подойдет УЗО на 10 мА.

Важно помнить, что устройство защитного отключения является лишь дополнительным средством защиты в электрике квартиры или производства аппарата. Его установка не исключает возможности поражения током при небольших замыканиях между нейтралью и фазами и возникновение пожара, но все-таки существенно повышает уровень безопасности приборов.

Классификация устройств

Видов устройств защитного отключения большое количество, так же, как и подвидов. Делятся по следующим критериям:

По способу действия:

  • Нет дополнительного источника питания
  • Есть дополнительный источник питания

По способу установки:

  • Стационарные устройства
  • Переносные устройства

По числу полюсов:

  • однополюсные
  • двухполюсные
  • трехполюсные
  • четырехполюсные

В зависимости от наличия защиты от перегрузок и сверхтоков:

  • Есть защита
  • Нет защиты

В зависимости от регулирования отключающего дифференциального тока:

  • Есть регулирование
  • Нет регулирования

В зависимости от стойкости:

  • Нет стойкости при импульсном напряжении
  • Есть стойкость при импульсном напряжении

По зависимости от сети делятся на:

  • Электронные УЗО
  • Электромеханические УЗО

Ошибки в подключении

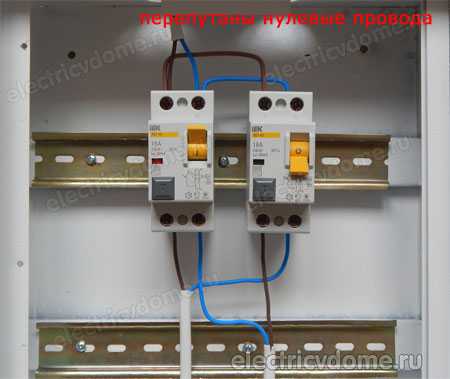

Если вы не электрик и никогда не были связаны с этим делом, то у вас могут возникнуть часто встречающиеся при подключении данного устройства ошибки. К ним относят: подключение фазы сверху, а нуля снизу; параллельное включение со стороны защиты нейтрали от разных УЗО ; подключение в 1-фазную сеть четырехполосного УЗО ; подмена нулей; присоединение нагрузки у которой проводник связан с рабочим нулевым проводником или с токоведущими частями, которые открыты; подключение к нейтрали другого устройства или к нулевому поводу до УЗО нагрузки.

В некоторых случаях при подключении прибора к электричеству устройство защитного отключения сработает. В других может сработать и без нагрузки, при каких-то будет работать кнопка тест. Не исключено, чтоУЗО вообще перестанет работать.

Установка устройства защитного отключения

Наиболее распространенной схемой является подключение в однофазной сети двухполюсного УЗО . Конечно же, перед подключением следует отключить напряжение, убедится в работоспособности УЗО . Посмотреть схему подключения можно в его паспорте, а также на корпусе самого изделия. По этой схеме можно с легкостью определить, куда необходимо подключить нейтраль, а куда фазу. Сам по себе процесс сложности не вызывает, но подключение нейтрали необходимо четко контролировать, в этом поможет маркировка на клеммах. Устройство защитного отключения подключают после счетчика и автоматического выключателя.

Что такое УЗО в электрике, мы подробно разобрали. Также необходимо знать, что состояние устройства защитного отключения, то есть его работоспособность, следует проверять каждый месяц. А после установки УЗО его работоспособность обязательно должен проверить электрик.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Для чего нужно УЗО - принцип работы, отличия от автомата

Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Для чего же нам нужны еще и УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия.

Контакты на эл.оборудовании при отсутствии регулярной ревизии ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение и пожар.

Не исключена ситуация, когда человек может дотронуться до оголенного фазного провода. Или маленькие дети проявляя любопытство могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека. Величина этого тока может быть чуть более 100мА.

Простые автоматы на ток такой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько десятков и даже сотен ампер. Тем временем даже небольшой ток в несколько десятков миллиампер способен  оказать негативное воздействие на человека.

К примеру чтобы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. То есть ток минимум на 13% больше номинального тока самого автомата.

Более того, автомат отключится не сразу, а через время превышающее 1 час (согласно его токовых характеристик). Именно поэтому разработали и внедрили УЗО.

Еще один важный аспект при выборе использования УЗО — система заземления в доме. Если в вашем доме система TN-C (3 фазы и ноль), то вопрос зачем ставить в щиток УЗО даже не должен возникать. Фактически это является единственной действенной и экономичной мерой  для обеспечения безопасности эксплуатации всей проводки и эл.приборов.

Параметры УЗО

По каким основным параметрам характеризуется УЗО? Два важнейших из них это:

  • номинальный дифференциальный ток отключения (или ток утечки)
  • номинальный ток нагрузки

В сетях 220-380В домашней эл.проводки, чтобы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью или дифф. током отключения 10мА и 30мА. Дабы защититься от пожара требуется выбрать УЗО с чувствительностью 100мА и более.

Если у вас дома всего одна или две группы эл.проводки, можно установить одно УЗО на ток 30мА.

Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.

Принцип работы

Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.

  • обмотку управления
  • две первичные обмотки

Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).

Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях. При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает.

А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.

В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены.

То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток. Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты.

Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.

Статьи по теме

domikelectrica.ru

УЗО что это такое в электрике, схема подключения


Думаю, если Вы читаете эту статью, то уже начали задаваться вопросом: «Что такое УЗО в электрике?» Аббревиатура УЗО переводится как устройство защитного отключения и касается электричества.

В настоящее время электрическая проводка обеспечена надежной защитной оболочкой. Но и здесь иногда случаются утечки электричества. Они происходят в достаточно небольших размерах, но могут оказать пагубное влияние на человека. Вот здесь УЗО реагирует на превышение значения тока утечки и автоматически отключает поступление электричества.

В статье Вы сможете более детально познакомиться с тем, как это происходит. Вы прочитаете информацию о том, как УЗО может защитить помещение от угрозы пожаров. Изучайте информацию и применяйте полученные знания на практике.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.

Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.

Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.

Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.

Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Что такое УЗО в электрике и как его правильно подключить

Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством.

УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает?

Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю.

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами.

Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса.

Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания.

Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность?

Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать.

А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора — на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний.

Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов — сертификата соответствия и сертификата пожарной безопасности.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

  1. электромеханические (независящие от сети),
  2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

    Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Характеристики УЗО

  • Производитель.
  • Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
  • Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
  • Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
  • Ток утечки. Величина тока утечки, при котором сработает УЗО.
  • Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
  • Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
  • Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
  • Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

    Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

    В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  1. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  2. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Источники: electricvdome.ru, elektrika-svoimi-rykami.com, www.eplan.by, electricalschool.info, vopros-remont.ru, karkasnik.su

first-apartment.ru

Что такое УЗО в электрике Устройство, характеристики принцип работы

В данной статье, мы подробно поговорим о том:

  • Что такое УЗО в электрике?
  • Разберем как работает УЗО и принцип его действия.
  • Поговорим о стандартах.
  • Рассмотрим классификацию УЗО.
  • Конструкцию.
  • Основные характеристики.
  • Применение в быту.

Теперь, обо всем по порядку.

Что такое УЗО в электрике?

Аббревиатура УЗО  расшифровывается как - устройство защитного отключения (более точно, устройство защиты управляемое дифференциальным током, сокращенно дифавтомат УЗО-Д).

Устройство защитного отключения УЗО  (дифавтомат УЗО-Д)

Защита людей от поражения электрическим током остается одной из важнейших инженерных проблем с начала широкого применения электричества в промышленности и быту. Решить ее оказалось сложнее, чем защитить сами сети и электрооборудование от сверхтоков. Автоматические выключатели с тепловыми и электромагнитными расцепителями, успешно контролирующие ток нагрузки, не могут спасти человека, коснувшегося токоведущих частей, или деталей  под напряжением. Также с их помощью не удается вовремя реагировать на токи утечек, связанные с нарушением изоляции и снизить опасность возникновения пожаров. Заметно улучшить ситуацию позволила разработка устройств защитного отключения, отслеживающих появление дифференциальных токов и разрывающих цепь при их определенной величине. Подобные защитный устройства получили название УЗО–Д, в СССР они были разработаны в начале 70-х в лаборатории электробезопасности ВИЭСХ и производились на Гомельском заводе электроаппаратов. Сегодня на российском рынке представлены УЗО-Д как отечественных, так и зарубежных производителей.

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль. Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего. Такая же ситуация возникнет, если в каком-то электроприборе нагрузки  нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке). Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты. Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии. Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Общая схема. Принцип работы УЗО (УЗО-Д)

Как работает УЗО?

Рассмотрим как работает устройство защитного отключения (УЗО-Д) на наглядном примере :

Имеем двухпроводную электрическую цепь 220В (без заземления), конечным  потребителем которой является стиральная машина.  Для защиты от токов утечки в схему включено устройство защитного отключения. В нормальном режиме работы оно беспрепятственно пропускает через себя ток.

 Выходящий I1 ток и возвращающийся I2 равны.

В результате возникшей неисправности электродвигателя, корпус стиральной машинки оказался под напряжением.

Ничего неподозревающий человек касается корпуса машинки, в результате чего попадает под воздействие электричества.

 При возникновении тока утечки, часть тока ушло через тело человека на землю, возвращающийся ток становиться меньше выходящего. Устройство защитного отключения срабатывает.

Человек в безопасности.

Разобравшись как работает УЗО можно более плотно подойти к пониманию принципа его работы.

В примерах, описанных выше и на рисунке показаны УЗО с электромеханическим исполнительным механизмом размыкания контактов. В то же время нет никаких препятствий для использования электронных узлов с полупроводниковыми «выключателями». Действительно, сегодня предлагается множество электронных приборов защиты, стоимость их в несколько раз ниже, чем электромеханических, главные недостатки – не срабатывают при падении напряжения питания и более низкая надежность.

Стандарты

В настоящий момент в России разработан и принят пакет стандартов, регулирующих применение, характеристики и методы проверки УЗО-Д. Их действие распространяется на устройства переменного тока с номинальным напряжением не выше 440 В и номинальным током не более 200 А, применяемых для защиты от поражения электрическим током людей и их имущества от последствий развития тока утечек. ГОСТ Р 50807-95 (2001) содержит определения, классификацию, характеристики и перечень стандартных методик проверки. Также в нем есть полные списки документов, на которые ссылается этот стандарт. Что касается правил применения, то все необходимое изложено в ГОСТ Р-30331.3 (Защита от поражения электрическим током). Эти стандарты согласованы с международными и содержат исчерпывающий объем информации по устройствам защиты, управляемым дифференциальными токами. Добавим, что стандарт ГОСТ Р 50807-95 (2001) относит к УЗО-Д не все виды защитных устройств, работающих по принципу контроля дифференциальных токов. Согласно определению УЗО-Д считаются только механические коммутационные аппараты или комплексы, размыкающие контакты при достижении дифференциальным током  установленного значения. Устройство может быть реализовано в виде набора отдельных специализированных узлов, фиксирующих, измеряющих дифф. ток и узлов, разъединяющих контакты. Примером таких пространственно разделенных УЗО-Д могут служить системы защиты воздушных линий электропередачи. В то же время многочисленные электронные изделия с полупроводниковыми выключателями к стандартным  УЗО-Д не относятся.

Классификация УЗО (УЗО-Д)

Ниже представлена классификация устройств защиты по нескольким важнейшим признакам, информация соответствует ГОСТ Р 50807-95, но представлена в более удобном и систематизированном виде.

Классификация УЗО-Д

По способу действия:
  1. Без вспомогательного источника питания.
  2. Со вспомогательным источником питания:

С авт.  отключением при отказе источника с выдержкой времени без нее:

  • с авт. повторным вкл. при восстановлении работы источника;
  • без авт. повторного вкл. при восстановлении работы источника;

Без авт. отключения при отказе источника:

  • с отключением в опасной ситуации после отказа источника;
  • без отключения в опасной ситуации после отказа источника;
По способу установки:
  1. Стационарные:
  • монтаж стационарной электропроводкой
  1. Переносные:
  • монтаж гибкими проводами с удлинителями
По числу полюсов:
  • однополюсные двухпроводные
  • двухполюсные;
  • двухполюсные трехпроводные;
  • трехполюсные;
  • трехполюсные четырехпроводные
  • четырехполюсные
По виду защиты от сверхтоков и перегрузок по току полюсов:
  • без встроенной защиты от сверхтоков;
  • со встроенной защитой от сверхтоков;
  • со встроенной защитой от перегрузки;
  • со встроенной защитой от коротких замыканий.
По возможности регулирования отключающего дифференциального тока:
  1. Регулируемые:
  • дискретная регулировка
  • плавная регулировка
  1. Нерегулируемые.
По стойкости при импульсном напряжении:
  • с возможностью отключения при импульсном напряжении
  • стойкие при импульсном напряжении
По характеристикам наличия постоянной составляющей дифференциального тока:
  1. тип АС:
  • отключение при появлении или медленном возрастании переменного синусоидального дифференциального тока.
  1. тип А:

Отключение от дифференциальных токов:

  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией пульсацией до 0,006 А, с контролем угла контроля сдвига фазы, или без него независимо от полярности внезапных или медленно растущих дифференциальных токов.
  1. тип В:
  • отключение от дифференциальных токов:
  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией сглаженной пульсацией постоянного тока до 0,006 А;
  • постоянных от выпрямителей

Каждый из классификационных признаков – способ  действия, способ установки и др. используется не только для классификации, он также считается важнейшей характеристикой УЗО-Д. Кроме них имеется еще ряд характеристик общих для всех устройств защиты и отключения.

Конструкция УЗО

С технической точки зрения конструкция УЗО-Д не представляет собой ничего сложного или нового по сравнению с конструкциями автоматических выключателей. Более того, российские производители начали и освоили выпуск этих изделий как раз на базе автоматов ВА. Примером могут служить хорошо известные УЗО22 завода Сигнал, производимые на базе автоматических выключателей ВА66-29 и ВА88-29. У них механика свободного расцепителя, катушка, контакты, дугогасители – все такое же, как и у ВА. Более подробно вы можете ознакомиться с их конструкцией принципом работы и устройством в статье автоматический выключатель (бытовой). Отличие заключается только в модуле, управляемом дифференциальным током (МЗО), устройство и работа которого описаны выше. То же самое можно сказать и об УЗО, выпускаемых на основе зарубежных автоматов.

Характеристики УЗО

Стандарт ГОСТ Р 50807-95 (2001) дает рекомендуемые или предпочтительные значения характеристик УЗО-Д,  и производители, желающие сертифицировать свою продукцию в системе ГОСТ Р должны придерживаться этих значений, но также они вправе выпускать продукцию и с другими показателями (в этом случае они не получат сертификата соответствия ГОСТ Р 50807-95). Полный перечень характеристик имеется в этом же ГОСТе, здесь будут показаны только некоторые основные. Для важнейших характеристик стандарт предлагает следующие величины.

Таблица 1

НАИМЕНОВАНИЕ

ПРЕДПОЧТИТЕЛЬНЫЕ   ЗНАЧЕНИЯ

Номинальное   напряжение Un

100,   110, 120, 200, 220, 230, 240, 380, 400, 415, 440(В)

Номинальный ток In

6, 10, 16, 20,   25, 32, 40, 50, 63, 80, 100, 125, 160, 200 (А)

Номинальный   отключающий дифф. ток In

0,006;   0,01; 0,03; 0,1; 0,3; 0,5; 1; 3; 5; 10; 20 (А)

номинальный неотключающий дифф. ток In

0,5 In

предельный неотключающий ток при нарушении симметрии фаз

6 In.

Время отключения УЗО определяется его конструкцией и зависит от значений номинального тока и номинального отключающего дифф. тока. В  ГОСТ Р 50807-95 имеются соответствующие таблицы, в качестве ориентира покажем время отключения устройства с номинальным отключающим дифф. током 0,030 А. При непосредственном прикосновении, вызвавшим дифф. ток номинального значения устройство сработает за 0,5 с, при двойном превышении номинала за 0,2 с, при дифф. токе 0, 25 А (восьмикратное превышение) УЗО-Д отключится за 0,04 с.

Применение УЗО

Устройство защитного отключения УЗО (УЗО-Д) применяются для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и пр. Причем их нельзя рассматривать, как альтернативу другим мерам безопасности, более того стандарт  ГОСТ Р-30331.3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения. Для этих целей, а также для защиты от косвенных прикосновений в РФ применяются УЗО-Д с дифф. током отключения порядка 30мс. Устройства с большим дифф. током отключения используются для защиты электрооборудования от последствий токов утечек (пожаров, выхода из строя обор.).

elektrika-svoimi-rykami.com
