Системы рекуперации: Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют . Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса .

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

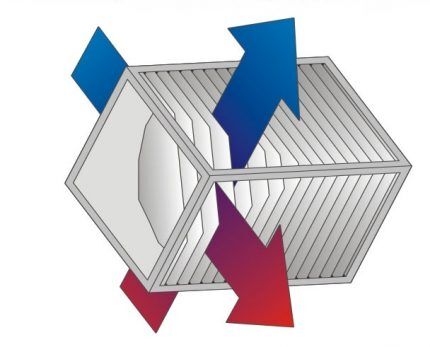

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

• медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
• пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
• гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

• низкая стоимость;
• долгий срок службы;
• длительный период между профилактическим обслуживанием и простота его проведения;
• небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

• достаточно высокий КПД по сравнению с конкурирующими типами;
• возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

• относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
• повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

• высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
• простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
• долгий срок службы;
• наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

• низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
• значительный объем и вес всей системы;
• необходимость дополнительного электрического насоса для циркуляции жидкости;
• повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м³/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Рекуператор принцип работы

Рекуператор воздуха: что это такое, принцип работы

Любое закрытое помещение нуждается в ежедневном проветривании, но иногда этого бывает недостаточно для создания комфортного и приятного микроклимата.

В холодное время года, когда открыты окна в режиме проветривания, быстро уходит тепло, а это приводит к лишним затратам на отопление. В летнее время года многие пользуются кондиционерами, но вместе с охлажденным проникает и горячий воздух с улицы.

Чтобы уравновесить температуру и сделать воздух более свежим, придумано такое устройство, как рекуператор воздуха. В зимнее время оно позволяет не потерять комнатное тепло, а в летнюю жару не дает проникнуть в помещение горячему воздуху.

Принцип работы устройства очень простой — из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Классификация устройств

1. Пластинчатые
2. Роторные
3. Водные
4. Устройства, которые можно размещать на крыше.

Пластинчатые рекуператоры

Они считаются самыми распространенными, поскольку цена их невысокая, но они достаточно эффективные.

Теплообменник, расположенный внутри устройства состоит из одной или нескольких пластин из меди или алюминия, пластика, очень прочной целлюлозы, они находятся в неподвижном состоянии. Воздух, попадая в устройство, проходит через ряд кассет и не смешивается, в процессе работы происходит одновременный процесс охлаждения и подогрева.

Устройство очень компактное и надежное, оно практически не выходит из строя. Рекуператоры пластинчатого типа функционируют без потребления электроэнергии, что является немаловажным преимуществом.

Среди недостатков устройства — в морозное погоды пластинчатая модель работать не может, влагообмен невозможен из-за обмерзания вытяжного устройства. Его вытяжные каналы собирают конденсат, который замерзает при минусовой температуре.

Роторные рекуператоры

Такое устройство работает от электроэнергии, его лопасти от одного или двух роторов должны вращаться во время работы, после чего происходит движение воздуха.

Они имеют цилиндрическую форму с пластинами, плотно установленными и барабаном внутри. Вращать их заставляют потоки воздуха, вначале выходит комнатный воздух, а затем, меняя направление, воздух поступает обратно с улицы.

Роторные устройства имеют больше размеры. Они отлично подходят для больших помещений — залов, торговых центров, больниц, ресторанов, поэтому для дома их покупать нецелесообразно.

Такие устройства потребляют много электроэнергии, их непросто установить из-за громоздкости. Для монтажа необходима вентиляционная камера.

Рекуператор водяной и размещаемый на крыше

Рекуператор, который можно разместить на крыше, экономит пространство в комнате.

Он не нуждается в эксплуатационных затратах, все эти качества можно отнести к преимуществам такого типа. Минусом является то, что такой рекуператор сложно монтировать, для него необходима специальная система крепления. Чаще всего такой тип используют для объектов промышленного назначения.
