Для радиаторов кран маевского – Кран маевского для чугунных радиаторов — Канализация

Содержание

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Содержание статьи:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

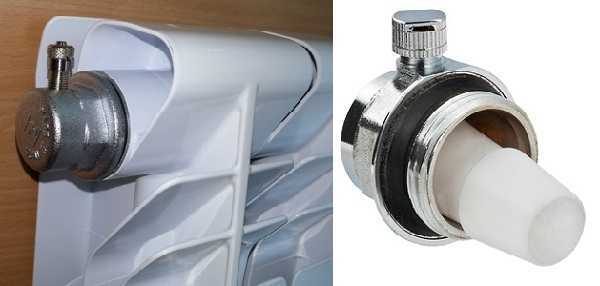

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

прямые штоковые ручные;
угловые штоковые ручные;
поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

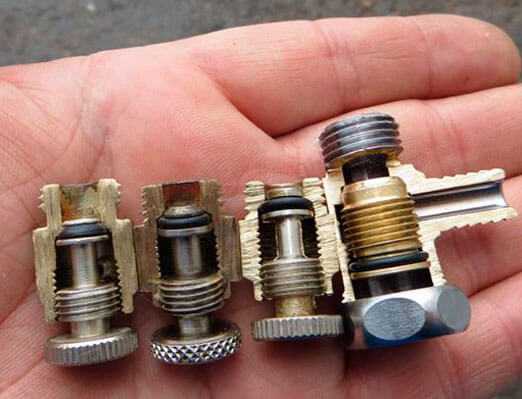

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

Корпус металлический.
Шток с резьбой и проходными канавками.
Колпак с каналом для выхода воздуха.
Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

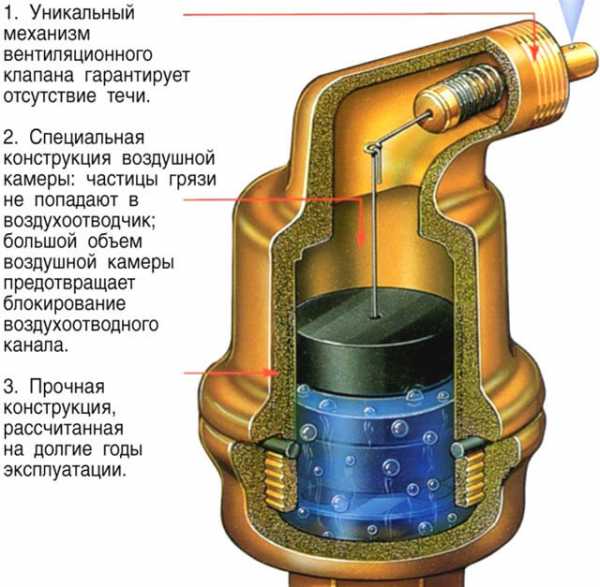

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

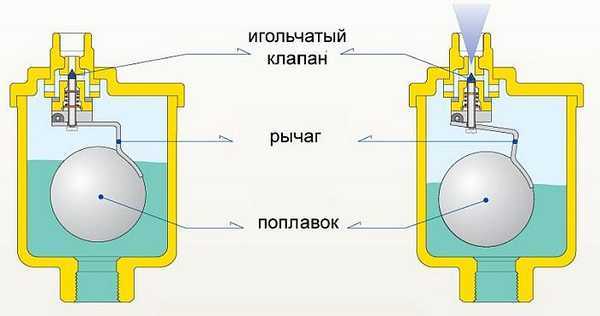

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

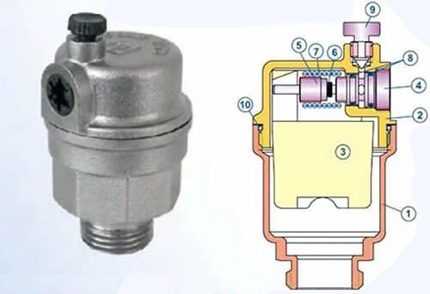

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбовой части	25,4 или 20,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	–
Срок службы	20 – 25	лет
Класс герметичности	«А»	–

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

Отсечь радиатор от системы запорными вентилями.
Выпустить из батареи примерно 1/3 объёма воды.
Снять прибор с корпуса батареи.
Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

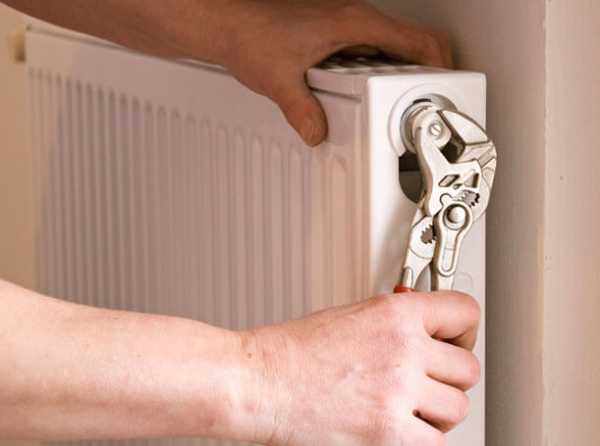

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

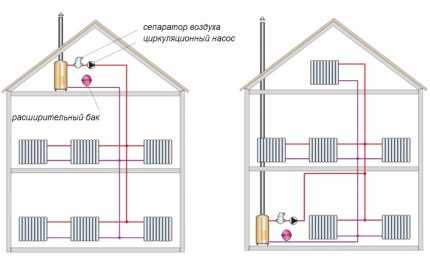

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

все находящиеся в системе батареи отопления;
компенсаторы, байпасы и аналогичные приборы;
регистраторы и змеевики;
трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

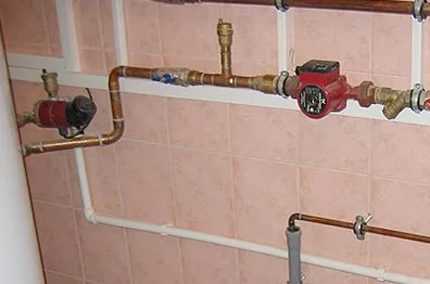

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются , надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

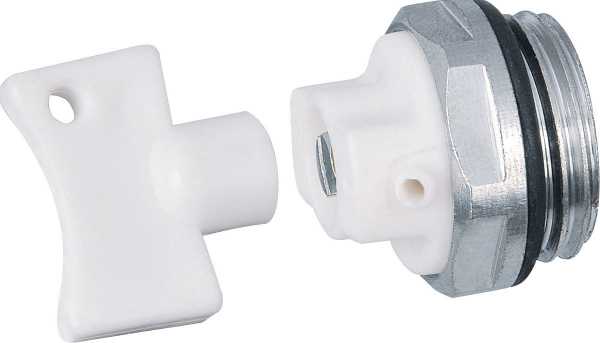

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на . Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.

sovet-ingenera.com

Для чего нужен кран Маевского – особенности использования, характеристики

Содержание:

Нередко случаются ситуации, когда, казалось бы, без видимых причин в квартире начинает падать температура. Такое случается, когда батарея начинает плохо обогревать помещение по причине образования в ней воздушной пробки. В итоге горячая вода не попадает в радиатор в достаточных объемах. Для устранения такой проблемы был изобретен кран Маевского – о нем, собственно, и пойдет речь в этой статье.

Название распространено довольно широко, однако оно не фигурирует ни в одном из ГОСТов. Не найти его и в специализированных учебных пособиях – здесь он упоминается как радиаторный игольчатый воздушный клапан. В старых и новых системах отопления кран Маевского для радиатора отопления является незаменимой вещью. Он был изобретен в тридцатых годах прошлого века, и до настоящего времени используется для вывода из радиаторов централизованного отопления воздушных пробок.

Предназначение

Если оставить воздух в батареях, то это пространство не будет замещено горячей водой, вследствие чего отапливать такая батарея будет значительно хуже положенного. Для того чтобы удалить лишний воздух после установки крана Маевского на батарею, нужно воспользоваться отверткой или специальным ключом. Устанавливают такое приспособление также и на полотенцесушители.

Такие воздухоотводчики бывают всевозможных конструкций, но их принцип действия всегда один. Данный кран представляет собой конусный шток, после завинчивания которого сквозное отверстие для вывода воздуха полностью перекрывается. Изготавливают краны Маевского из латуни или стали, так как они имеют высокую устойчивость к активным жидким средам. Каждый сможет собрать для себя такую конструкцию, которая лучше всего подойдет ему по дизайну, хотя, по большому счету, все краны различаются только по сечению внешней резьбы – как правило, это ½ или ¾ дюйма. Бывают краны Маевского для чугунных радиаторов с диаметрами поменьше, которые в настоящее время используются для радиаторов напольного типа.

Принцип работы крана Маевского — для чего он нужен

Кран Маевского для алюминиевых радиаторов, например, имеет очень простое устройство из корпуса и конусообразного винта. Воздушные пробки чаще всего возникают при первичной подаче теплоносителя в отопительную систему. О том, что в системе скопился воздух, в первую очередь можно догадаться по недостаточному прогреву батарей. Случается такое, если в систему подается вода с малой скоростью или в малых объемах.

Бывают краны Маевского, которые можно открыть рукой, без спецсредств. Все краны оборудованы стандартной резьбой, поэтому чтобы его открыть, нужно всего лишь повернуть его на пол оборота в направлении против хода часов, после чего воздух начнет стравливаться. В этот момент каждый сможет слышать особый шипящий звук, свидетельствующий о выходе воздуха. Через некоторое время вместе с воздушным потоком начнет проскакивать вода. После полного замещения воздуха водой, кран перекрывают. С таким простым процессом по силам справиться обычному человеку, так как больше никаких манипуляций производить не нужно.

Краны Маевского предназначены для установки в централизованные системы отопления. Закрытые же системы оборудуют автоматическими воздухоотводчиками, благодаря чему участия человека в стравливании воздуха в данном случае не требуется.

Резьба таких кранов изготавливается по старым ГОСТам, поэтому они являются универсальным устройством, а во время установки их в отопительные системы не возникнет каких-либо трудностей.

Как установить кран

Частные дома в настоящее время зачастую имеют однотрубное отопление, в котором теплоноситель не может нормально циркулировать, то есть внутри может скапливаться воздух. Если такие пробки не убирают, то впоследствии металл внутри системы начинает окисляться.

Для биметаллических радиаторов краны Маевского также устанавливают. Для этого подбирают такое место, в котором завоздушивание возникает чаще всего. Установить такой кран можно и самому, нужно лишь выкрутить боковую заглушку и вкрутить на ее место кран.

Помните, что кран Маевского устанавливается непосредственно на прибор отопления.

Особенности эксплуатации — как правильно пользоваться

Теперь стоит разобраться в том, как пользоваться краном Маевского на батарее.

Если вы заметили, что батарея начала плохо греть, то, стравливая воздух, нужно соблюдать несколько правил:

Убрать лишние вещи, находящиеся рядом с батареей, чтобы они не намокли при развоздушивании.
Запастись емкостью для воды и отверткой.
Поместить отвертку в специальный паз на кране, и не спеша поворачивать ее против движения часовой стрелки.
После возникновения шипящего, иногда громкого, звука вращение приостанавливают и дожидаются, пока вместо воздуха не потечет вода.
Как только струя воды станет равномерной, кран закрывают, вращая отвертку в другую сторону, по часовой стрелке.
Стоит отметить, что в некоторых случаях воздух из трубы будет продолжительное время выходить через кран Маевского вместе с водой. Нужно запастись терпением и дождаться пока не выйдет весь воздух. Для этого емкость должна иметь достаточные размеры.

Если после того, как вы выгнали из трубы весь воздух, сделали все по инструкции, батарея все равно не стала греть лучше, то, скорее всего, в радиаторе скопился мусор. Если данную проблему не решит опытный сантехник, то потребуется замена всей батареи.

В процессе эксплуатации крана Маевского могут возникнуть следующие нюансы:

Зачастую для пользования устройством можно обойтись простой отверткой. Однако иногда, если кран был установлен в нише или в труднодоступном месте, то понадобится приобрести небольшой специальный ключ для таких целей.
Во время эксплуатации крана для стравливания воздуха настрого запрещается в непосредственной с ним близости располагать открытые источники огня, либо курить, так как даже незначительная искра может привести к воспламенению горючих газов, которые иногда выходят с воздухом.
Нежелательно длительное время оставлять кран открытым, потому что довольно часто это становится причиной порчи радиатора.

Если вы на протяжении длительного периода не пользовались краном, за это время его резьба может подвергнуться ржавлению, в результате чего движение винта может застопориться. В таком случае перед его использованием резьбу можно покрыть керосином или WD-40, после чего подождать несколько минут и повторить вращение.

Преимущества крана Маевского

Естественно, что в отопительную систему для проведения профилактики можно встраивать и иные приспособления вместо крана Маевского. Довольно широко применяются простые шаровые вентили. Прелесть крана Маевского состоит в том, что он имеет красивый внешний вид.

Еще одной причиной, для чего нужен кран Маевского на радиаторе, является то, что если пытаться отводить воздух в многоэтажных домах без его применения, присутствует существенная опасность затопления нижних этажей горячей водой. В результате, вы будете огорчены негативными последствиями – от скандалов с соседями до компенсации нанесенного ущерба. С применением кранов Маевского такого быть не может по определению.

В отличие от автоматических кранов по отводу воздуха, у кранов Маевского есть неоспоримое преимущество в том, что они не подвергаются такому частому загрязнению и засорению вследствие циркуляции по системе очень грязной воды. Автоматизированные краны довольно часто не срабатывают в процессе эксплуатации, когда это действительно нужно.

Существенным плюсом крана Маевского считается его высокая надежность, легкость установки и эксплуатации. Оборудование крана уплотнительным резиновым кольцом вокруг резьбы позволяет с легкостью установить его на какой угодно радиатор. Осуществив минимум круговых вращений, вы с легкостью избавитесь от завоздушивания системы отопления и в значительной степени увеличите эффективность движения и нагрева воды.

Благодаря крану Маевского можно сэкономить много времени, так как с его помощью выводить воздух из отопительной системы всего здания или определенного стояка в многоквартирном доме предельно легко.

Выше мы рассмотрели, как установить кран Маевского на чугунную батарею и как его впоследствии эксплуатировать. Помните, что с ним вы существенно сэкономите на отоплении. Устройство поможет избавиться от накопления воздуха в радиаторах, чтобы они были всегда теплыми, а все помещение постоянно оставалось равномерно прогретым. То есть вы не будете задумываться о том, что необходимо дополнительно приобретать вспомогательные источники отопления.

teplospec.com

Кран Маевского на батарее: принцип работы, разновидности

Кран Маевского — устройство для выпуска воздуха из радиаторов центрального водяного отопления, открываемое при помощи специального ключа или отвёртки.

Самый распространенный вид крана Маевского. Как правило, именно такие устройства устанавливаются на на алюминиевые и биметаллические радиаторы отопления

Стандартные краны Маевского («под отвертку») устанавливаются не только на батареях отопления, но и на полотенцесушителях

Реже можно встретить кран Маевского с колпачком (артикул 019-0680)

Если в вашем доме или квартире установлены ретро-радиаторы, то под них потребуются подходящие по дизайну комплектующие. Советуем обратить внимание на продукцию итальянской фирмы Carlo Poletti.

Дизайнерские краны Маевского фирмы Carlo Poletti. Выполнены из латуни. Идеально подойдут для ретро-радиаторов из любого металла

В большинстве случаев, для радиаторов отопления, применяются краны Маевского с диаметром резьбового соединения 15 мм ((1/2″) и 20 мм (3/4″) . Поскольку устройство может применяться для удаления воздуха из любых приборов отопления, то существуют краны с диаметрами отличающими от вышеуказанных.

Кран Маевского на 10 мм — м10х1,0 5006 aquasfera. Производитель ROMWAY(SZ) MACHINERY MANUFACTURING CO.,LTD (артикул 019-0712)

Другое название крана Маевского — кран для спуска воздуха СТД 7073В (по ТУ 36-710-82).

В процессе подпитки теплоносителем в систему отопления проникает определённое количество растворённого в воде воздуха (иногда более 30 г/т), способного в местах с низкой скоростью воды и низким давлением выделяться в виде пузырьков, которые, накапливаясь, могут создавать воздушные пробки, препятствуя циркуляции теплоносителя. Присутствие в системе отопления некоторых металлов (например, алюминия) способствует выделению из воды водорода. Как правило, воздухом система заполняется при длительных простоях, и в процессе заливки его необходимо вытеснить водой. Во всех случаях воздух или накопившиеся газы удаляют через воздухоотводчики, устанавливаемые в верхних точках системы, в том числе в отопительных приборах.

Для удаления воздуха из радиаторов часто применялись обычные водопроводные краны, но у потребителей (особенно не имеющих ГВС) при этом возникает большой соблазн использовать их для разбора воды на бытовые нужды, что в закрытых системах теплоснабжения недопустимо. Кран Маевского сконструирован так, что открыть его без специальных инструментов сложно, а брать из него воду неудобно.

Название «кран Маевского» является общеупотребительным, но не закреплено в ГОСТ или СНИП (из официальных документов употребляется только в некоторых сметных нормативах), поэтому в учебных пособиях данное устройство обычно называется «радиаторным игольчатым воздушным клапаном».

Конструкция

Основу крана Маевского составляет запорный клапан игольчатого типа. Рабочий орган клапана перемещается винтом с четырёхгранной головкой (под специальный ключ) с прорезью под шлицевую отвёртку.

Как правило, краны Маевского комплектуются специальными ключами, которые позволяют стравливать воздух из системы отопления без применения отвертки

Пробка с клапаном, в свою очередь, вворачивается в отверстие диаметром 1/2 (Ду 15) или 3/4 дюйма (Ду 20) в верхней части радиатора (напротив верхнего присоединения воды и/или термоголовки). Между головкой винта и зоной вокруг штока клапана, откуда жидкость может вытекать при открытии крана, устанавливается пластиковый кожух с выпускным отверстием ⌀ 2 мм, который может вращаться вокруг горизонтальной оси (в других конструкциях отверстие делается непосредственно в грани латунной гайки клапана).

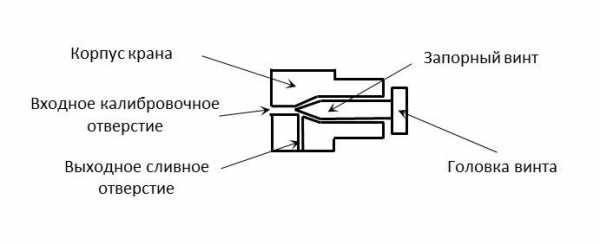

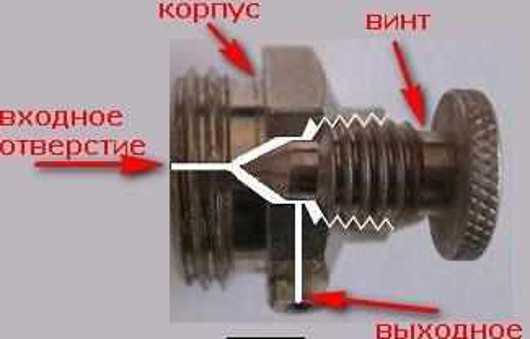

Устройство крана Маевского

Способ применения

О наличии воздуха в радиаторе свидетельствует снижение его температуры при высокой температуре в сети и, соответственно, похолодание в помещении. Воздух из радиатора может иногда быть удалён и без открытия воздушного крана, если скорость потока воды достаточна, чтобы его вынести (например, можно попытаться установить максимальную температуру на термостате, если он есть). Если это не помогает, клапан поворачивают до того, как становится отчётливо слышно шипение выходящего воздуха. Когда весь воздух по возможности удалится, из крана потечёт вода; для её сбора можно использовать тряпку или специальный сосуд, совмещённый с ключом.

Альтернатива

Водоразборные краны

Преимущества: водоразборные краны без труда можно найти практически в любом хозяйственном магазине, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Водозаборный шаровой кран 1/2′ фирмы Bugatti. Можно повесить небольшой навесной замок и тем самым минимизировать несанкционированный слив теплоносителя из системы отопления

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Альтернативы не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. Варианты, лишённые подобных недостатков:

Применение систем отопления, исключающих накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако затраты на трубы при этом сильно возрастают.

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

Автоматический воздухоотводчик итальянской компании ITAP — хорошая альтернатива крану Маевского

История

Согласно исследованиям историков-любителей теплотехники, в 1931 году постановлением Госплана номер 13 было определено: «При низовой разводке не делать воздушных труб, а ставить воздушные краники при радиаторах». Через эти краники население домов активно разбирало воду, что в большинстве случаев недопустимо по санитарным и техническим причинам. Кран Ч. Б. Маевского, усложняющий незапланированный разбор воды, был разработан и внедрён в 1933 году. Более глубокими исследованиями было установлено, что до этого в конце 1931 года монтёр (сантехник) С. А. Роев (Минск) разработал и внедрил воздушные краны своей конструкции. Они состояли из двух деталей с прокладкой между ними. В отопительный сезон 1932 года они были испытаны и получили признание. Кран Ч. Б. Маевского отличался от этого устройства способом герметизации деталей: у Маевского применено соединение «конус в конус», ключ у Маевского был крестообразной формы, а в остальном это было аналогичное устройство.

xn--80aklemhnhj.xn--p1ai

Как выбрать и установить кран Маевского на радиатор отопительной системы

Кран Маевского – сантехнический прибор, который служит для стравливания воздуха из отопительных радиаторов, другими словами кран Маевского нужен, чтобы спустить скопившийся в батарее воздух.

Кран Маевского открывается специальным ключом или плоской отверткой.

Как в радиаторе появляется воздух?

При циркуляции теплоносителя в систему попадает некоторое количество воздуха, содержащегося в нем. Воздух может образовывать пузырьки, особенно в местах с низким давлением и маленькой скоростью теплоносителя.

Эти пузырьки создают воздушные пробки, которые препятствуют свободному обращению теплоносителя в системе. Воздух также может появляться при простоях отопительной системы.

Поэтому воздух необходимо периодически удалять через отводящее устройство, которым и является кран Маевского.

Кран устанавливается в верхней точке системы или радиатора.

На чем основан принцип работы крана Маевского

На кране Маевского нарезается стандартная внешняя полудюймовая (¾, 1 дюйм) резьба, на корпус с резьбой надевается резиновое уплотнительное кольцо.

Стандартная резьба делает возможной установку крана Маевского на любую батарею.

Небольшой специализированный ключ предназначен для обслуживания прибора, установленного на радиаторе в нише или в месте, где отверткой воспользоваться не получится.

Такая конструкция ключа для крана Маевского предохраняет отопительную систему от детских шалостей.

Как работает кран Маевского?

Запорный игольчатый клапан – вот главный механизм в кране Маевского.

Этот клапан можно перемещать внутри специальным запорным винтом, головка которого сделана под четырехгранный ключ и под отвертку одновременно.

Кран Маевского устанавливается на радиаторы с верхней стороны, напротив подвода теплоносителя или терморегулятора.

Как уже говорилось, от воздушных пробок никуда не денешься, и воздух по законам физики поднимается вверх – туда, где установлен кран.

Во время использования крана Маевского вам остается только приоткрыть игольчатый клапан ключом или отверткой (открутить его на несколько оборотов), и через перекрытое игольчатым клапаном отверстие в кране начнет выходить воздух.

Для того чтобы система отопления работала вам на радость, нужно:
Прочитать статью о том как выбрать радиаторы отопления. Выполнить правильный расчет количества и мощности с помощью наших рекомендаций.
И определиться со схемой подключения, варианты доступны по адресу: http://obogreem.net/otopitel-ny-e-pribory/radiatory/shema-podklyucheniya-radiatorov.html.

Устройство и технические характеристики

Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.

Как только весь воздух из системы выйдет, кран можно закрывать.

Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.

Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.

При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.

Особенности работы

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:

в специальной пластиковой подкладке,
в латунном корпусе.

И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.

Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.

Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

Автоматический кран Маевского

Существуют еще и автоматические краны Маевского — их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.

Принцип действия автоматического крана Маевского тот же.

В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.

Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.

Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.

Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.

Для чугунных радиаторов

Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.

В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.

К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.

Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.

Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.

Среди именитых брендов производителей радиаторов, стоит присмотреться:
Радиаторы Рифар монолит — запатентованная технология.
Радиаторы Керми — стальные или панельные.
Или трубчатые стальные радиаторы Arbonia.

Установка и замена крана Маевского

Устанавливается кран Маевского несложно – его нужно просто вкрутить в радиаторную пробку.

Если на вашем радиаторе в пробке отверстие под кран не предусмотрено, то пробку нужно поменять.

Сейчас краны Маевского выпускаются с резьбами ½ дюйма, ¾ дюйма и 1 дюйм. Выбирайте сами, какую пробку и какой кран покупать.

При покупке обратите внимание на прокладку крана – она должна быть резиновой или силиконовой, но не паронитовой.

При вкручивании крана установите его в таком положении, чтобы отверстие для спуска воздуха было направлено немного вниз. Это нужно для того, чтобы воду, которая пойдет после стравливания воздуха, удобнее было собирать в какую-то емкость – кружку, ковш или ведро.

Если вы хотите подстраховаться, используйте льняную подмотку или FUM ленту в качестве уплотнителя на резьбе.

Замена крана проводится точно так же, как и его установка. Может быть, вам придется придерживать газовым или разводным ключом саму пробку, чтобы она не начала выкручиваться вместе с краном.

И помните – все заглушки-пробки на радиаторах имеют левую резьбу, поэтому вкручивая кран, вы ослабляете пробку, поэтому ее нужно придерживать ключом. И наоборот – при выкручивании крана пробка затягивается.

Чтобы решить, необходима ли вам установка ручного крана Маевского в конкретно вашей отопительной системе, решите, исходя из вашей схемы отопления, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления.

Не забывайте о простых законах физики – воздух сможет уходить из системы только вверх. Во всех других случаях можно выбрать, какой прибор вам подойдет лучше – ручной или автоматический кран Маевского.

obogreem.net

Воздухоотводчик: автоматический, ручной, кран «Маевского»

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

ручные;
автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
Температура рабочей среды. Чаще встречаются с рабочей температурой 100 ^oC — 110 ^oC. Бывают, работающие до 150^oC.
Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

вкрутить напрямую в резьбу соответствующего размера;
сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.
Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.
Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

teplowood.ru

Кран Маевского для биметаллических радиаторов

Кран Маевского для биметаллических радиаторов позволяет без особых усилий и проблем удалить воздушную «пробку», образовавшуюся в системе отопления. Устройство крана довольно несложное, однако сама конструкция эффективна в работе и пользуется популярностью среди владельцев квартир и домов, решивших установить систему отопления своими руками. Среди населения он известен больше под таким названием, но правильное техническое толкование этого прибора звучит так: игольчатый радиаторный воздушный «клапан», а в технических условиях прибор маркируется как «кран для спуска воздуха СТД 7073В».

Конструктивно кран Маевского состоит из двух калиброванных частей: конического винта и латунного корпуса, плотно прилегающих друг к другу. Такое сопряжение частей крана позволяет ему прочно удерживать жидкость теплоносителя. Для спуска воздуха сбоку проделано отверстие, через которое происходит стравливание воздуха рукой или с помощью специальной отвертки.

Принцип работы крана Маевского

Чтобы установить кран Маевского не требуется специальных знаний и квалификация если правильно подобрать его по размеру. Для этого нужно знать следующие правила:

Кран может иметь резьбу 1″, 3/4″ и 1/2″ («– это обозначение дюйма).
Вкручивается в радиатор со стороны противоположной вводу теплоносителя.
Перед тем как вкручивать кран Маевского необходимо слить воду с системы.
Монтируется прибор на место выкрученной пробки радиатора.
В месте соединения крана с радиатором ставится резиновое уплотнительное кольцо или наматывается ФУМ-лента.

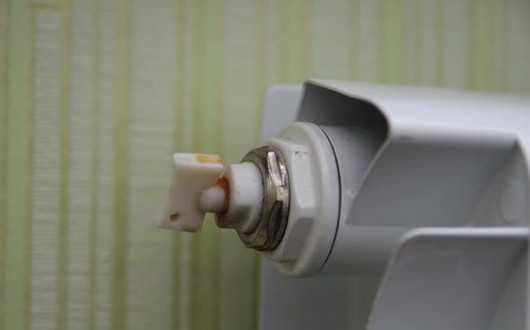

Кран Маевского на биметаллической батарее

Перед работами по установке крана Маевского нужно подготовить емкость и ветошь чтобы не залить пол жидкостью. Нужно обратить внимание на то, что если в систему включен циркулирующий насос, то за несколько минут до спуска воздуха он (насос) должен быть отключен для того чтобы воздух не накапливался в верхней части биметаллического радиатора.

remontzhilya.ru

Кран Маевского: принцип работы и установка

Самой распространенной причинной некорректной работы отопительной системы является большое скопление лишнего воздуха. Из-за этого появляются воздушные пробки, которые не позволяют теплоносителю циркулировать по трубопроводу. Радиатор, наполненный воздухом, не может выполнять поставленные задачи, его эффективность быстро уменьшается. Раньше для спуска воздуха из системы применялись длительные манипуляции и различная аппаратура, но с изобретением крана Маевского всё изменилось. Это устройство имеет простую конструкцию, но несмотря на это обладает высокой эффективностью и безотказностью, поэтому активно используется в современных отопительных системах.

Принцип работы

Корпус крана изготавливается из латуни, из этого же материала сделан винт для удаления воздуха. Для обеспечения полной герметичности при установке, с внешней стороны находится уплотнительное кольцо.

Различные производители изготавливают шлицы болтов как для отвертки, так и для шестигранной головки. Окончание винта имеет форму конуса, он входит в отверстие, где происходит контакт с теплоносителем. Чтобы спускаемый воздух выходил из батареи, в корпусе есть отверстие, диаметром 2 мм.

Принцип действия крана Маевского

Принцип действия крана Маевского.

В обычном режиме кран находится в герметичном состоянии. Если появляется необходимость удалить накопившейся воздух, тогда следует провернуть инструментом винт на несколько оборотов. Воздух будет двигаться через калиброванное отверстие, а затем попадет в боковой канал, который ведет наружу. В самом начале воздух выходит самостоятельно (это сопровождается характерным звуком), но по истечении некоторого времени он будет «цеплять» с собой теплоноситель, поэтому заранее нужно подготовить емкость.

Разновидности крана Маевского

У этого простого устройства не так уж и много разновидностей. Их эффективность применения зависит от типа отопительной системы, её возраста и состояния. Существуют такие разновидности крана Маевского:

Ручная модель. Это примитивное устройство, имеющее простую конструкцию и принцип действия.
Автоматический кран — современная версия воздухоотвода Маевского. Такую модель также изготавливают из латуни, но уже с более серьезной конструкцией, например, вместо стандартного игольчатого клапана установлен пластиковый поплавок. Как это работает? Поплавок из пластика перемещается во внутренней части воздухоотводчика, открывая или закрывая затворник в зависимости от количества воздуха, находящегося в системе. Этот процесс полностью автоматизированный. Любой кран автоматического типа можно использовать и в ручном режиме, это актуально при засорении отводного отверстия.
Воздухоотвод с наличием встроенного предохранителя. Эта разновидность имеет несколько другой принцип действия, нежели у двум предыдущих вариантов. За счет предохранительного клапана контролируется давление в теплосети. Если этот показатель превышает критическое значение, обычно равное 15 атмосфер, тогда клапан активируется и происходит процесс вывода лишнего воздуха. Устройство позволяет исключить возможность появления внезапных гидроударов, которые негативно влияют на элементы отопительной системы. Использование такого крана особенно актуально в системах, где трубопровод выполнен из металлопластика либо полипропилена, то есть где чрезмерное давление может повредить теплосеть.

Автоматический кран Маевского.

Выбор конкретного изделия зависит от ваших финансовых возможностей и разновидности отопительного оборудования.

Процесс установки

Установку элементов отопительной системы лучше доверить профессионалам, ведь от качества монтажа зависит надежность, экономичность и эффективность отопления. Хотя кран Маевского можно установить и самостоятельно, достаточно иметь минимум навыков и владеть важными рекомендациями. На радиаторе отопления есть заглушка, её нужно демонтировать в первую очередь. Устройство вкручивается вместо этой заглушки. Устанавливать кран Маевского можно не только в отопительные радиаторы, а и в полотенцесушители.

Кажется, что правильно выбрать самостоятельно устройство невозможно, ведь среди такого обилия моделей тяжело подобрать тот самый. Но это большое заблуждение, краны Маевского отличаются исключительно диаметром внешней резьбы. Разновидности по диаметрам:

0,5 дюйма;
0,75 дюйма;
небольшие изделия, которые раньше использовались в чугунных радиаторах, а сейчас – в напольных моделях.

Устанавливать кран необходимо на каждый отопительный радиатор, потому что воздух может накопится в любой точке системы. Некоторые принимают решение установить воздухоотвод непосредственно на участке трубопровода. Если трубы полимерные, тогда для врезки устройства достаточно вмонтировать дополнительный фитинг, в который будет вкручиваться кран. Со стальным трубопроводом дела обстоят гораздо сложнее, поскольку понадобится специальное оборудование, а, возможно, даже сварочный аппарат.

Расположение крана Маевского.
