ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры, ГОСТ от 13 апреля 1981 года №24698-81

ГОСТ 24698-81

Группа Ж32

Типы, конструкция и размеры

Wooden external doors for dwelling and public buildings. Types, structure and dimensions

МКС 91.060.50
ОКП 53 6110; ОКП 53 6196

Дата введения 1984-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 31.04.81* N 51
________________
* Соответствует оригиналу. Дата принятия стандарта 13.04.81 (официальное издание, М.: Издательство стандартов, 1981 год). — Примечание изготовителя базы данных.

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 111-2001	2.7
ГОСТ 475-78	2.1, 2.3
ГОСТ 1144-80	2.2-2.5
ГОСТ 2697-83	2.2-2.4
ГОСТ 2850-95	2.2, 2.5, 2.6
ГОСТ 3916.1-96	2.3
ГОСТ 3916.2-96	2.3
ГОСТ 4028-63	2.3
ГОСТ 4598-86	2.2-2.6
ГОСТ 5087-80	2.2, приложение 3
ГОСТ 5088-2005	2.2, 2.4, приложение 3
ГОСТ 5089-2003	2.9
ГОСТ 5090-86	2.8, приложение 3
ГОСТ 5091-78	2.8, приложение 3
ГОСТ 7338-90	2.2, 2.5, 2.8
ГОСТ 8242-88	2.2-2.4
ГОСТ 9573-96	2.2
ГОСТ 9590-76	2.2, 2.4
ГОСТ 10174-90	2.2, 2.4, 2.8

5. ПЕРЕИЗДАНИЕ. Октябрь 2009 г.

Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Двери в зависимости от назначения подразделяют на типы: Н — входные и тамбурные; С — служебные; Л — люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляют с одно- и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери относят к изделиям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны фасада.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей 21-15А, 21-19, 24-15А и 24-19 с качающимися полотнами.

4. Двери 21-9 и 21-13А предусмотрены для одноэтажных зданий и мусороприемных помещений.


По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применять глухие полотна.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа О-2:

ДН21-9 ПЩО2 ГОСТ 24698-81

То же, с левой навеской рамочного полотна:

ДН21-9ЛП ГОСТ 24698-81

То же, с качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН24-15К ГОСТ 24698-81

Дверь служебная двупольная глухая для проема высотой 21 и шириной 13 дм, утепленная:

ДС21-13ГУ ГОСТ 24698-81

Люк однопольный для проема высотой 13 и шириной 10 дм:

ДЛ13-10 ГОСТ 24698-81

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2-5, а размеры сечений — на черт.6-13.

Черт.2-5. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2

Сечения деталей — на черт.6-8.

Черт.3

Сечения деталей — на черт.9.

Черт.4

Сечения деталей — на черт.10.

Двери рамочные с качающимися полотнами

Черт.5

Сечения деталей — на черт.11-13.

Черт.6-13. Сечения деталей дверей

Сечения деталей дверей

Тип Н

Двери щитовые

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марок СТ или Т-В толщиной 3,2-5 мм по ГОСТ 4598; 3 — рейка 12х12 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — шуруп 1-3х30 по ГОСТ 1144, шаг 200 мм; 6 — монтажная доска

Примечания:

1. Допускается применение пластмассовых раскладок.

2. Допускается применение монтажных досок иной конструкции.

Черт.6

1 — облицовка ДВП марок СТ или Т-В толщиной 3,2-4 мм по ГОСТ 4598; 2 — уплотняющая прокладка по ГОСТ 10174

Черт.7

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марок Т, Т-С, Т-П и Т-СП группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 — обшивка марки О-3 по ГОСТ 8242; 4 — пергамин по ГОСТ 2697; 5 — облицовка ДВП марок СТ или СТ-С толщиной 3,2-4 мм по ГОСТ 4598; 6 — раскладка 19х13 мм

Черт.8

Тип Н

1 — уплотняющая прокладка по ГОСТ 10174; 2 — соединения на клеях повышенной водостойкости; 3 — шуруп 1-3х40 по ГОСТ 1144, шаг 200 мм; 4 — прокладка из пористой резины толщиной 2 мм по ГОСТ 7338; 5 — рейка 12х20 мм; 6 — монтажная доска

Черт.9

1 — уплотняющая прокладка по ГОСТ 10174

Черт.10

1 — пружинная петля по ГОСТ 5088; 2 — бумажнослоистый пластик по ГОСТ 9590; 3 — монтажная доска

Черт.11

Тип С

1 — прокладка из пористой резины по ГОСТ 7338; 2 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 3 — облицовка ДВП марки СТ или Т-В толщиной 4 мм по ГОСТ 4598; 4 — картон асбестовый по ГОСТ 2850; 5 — мягкая ДВП марки М-1 толщиной 12 мм по ГОСТ 4598; 6 — рейка деревянная 12х30 мм; 7 — шурупы 1-4х40 по ГОСТ 1144, шаг 200 мм

Черт.12

Тип Л

1 — сталь тонколистовая оцинкованная толщиной 0,5 мм; 2 — ручка-скоба РС по ГОСТ 5087; 3 — доски; 4 — минераловатные плиты на синтетическом связующем по ГОСТ 9573; 5 — прокладка из пористой резины 6х20 мм по ГОСТ 7338; 6 — петля ПН1-130 по ГОСТ 5088; 7 — упор деревянный толщиной 50 мм

Черт.13

2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.

Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям повышенной влагостойкости.

При условии сплошной обшивки дверей с наружной стороны профильными рейками по ГОСТ 8242 по слою пергамина по ГОСТ 2697 или обшивки оцинкованной сталью по ТУ на сталь конкретного вида допускается применение твердых ДВП марок Т или Т-С, Т-П, Т-СП по ГОСТ 4598 или водостойкой фанеры марки ФК по ГОСТ 3916.1 или ГОСТ 3916.2. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16-19 мм или полосами из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30-40 мм по ГОСТ 1144. Шаг крепления по периметру — 100 мм. Размеры защитных планок и полос указаны на черт.6-11.
________________
* С 1 января 2010 г. прекращено применение на территории Российской Федерации (здесь и далее).

2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35-0,8 мм по ТУ на сталь конкретного вида по всей поверхности с обеих сторон, как указано на черт.12. Листы стали между собой соединяют в одинарный фальц.

2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850.

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких ДВП толщиной 12 мм по ГОСТ 4598. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12х30 мм, шаг креплений — 100-150 мм.

2.7. Для остекления дверей применяют оконное стекло толщиной 4-5 мм по ГОСТ 111.

Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.

Примеры установки защитных ограждений приведены в приложении 2.

Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.

2.8. Для защиты от механических повреждений, снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091, уплотняющими прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338, дверными упорами типа УД1 по ГОСТ 5091. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090.

2.9. Необходимость комплектования дверей замками по ГОСТ 5089 должна указываться в заказе.

2.10. Расположение приборов и их типы приведены в приложении 3.

2.11. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— толщина стекла;

— спецификация приборов.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Тип Н

Примечание. В скобках указаны размеры проемов для качающихся дверей.

Тип С

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

1 — деревянные планки из твердолиственных пород; 2 — стальной пруток; 3 — крепежная планка из полосовой стали

ПРИЛОЖЕНИЕ 3 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1 — закрыватели дверные ЗД1 по ГОСТ 5091; 2 — петли ПН3-130; ПН1-150, ПН2-150, ПН3-150 по ГОСТ 5088; 3 — задвижка ЗТ или шпингалеты ШВ по ГОСТ 5090; 4 — ручка-скоба по ГОСТ 5087

1 — петля для противовеса; 2 — ручка-скоба по ГОСТ 5087; 3 — отверстия под шурупы М5; 4 — петли ПН1-130 по ГОСТ 5088;

5 — деревянный упор

Примечания:

1. В дверях типа С закрыватели не устанавливают.

2. Замки устанавливают в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливают в однопольных люках. Допускается применение петель другой конструкции.



Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2009

docs.cntd.ru

ГОСТ двери входные: классификация и конструктивные черты

Входная дверь – это первое, что встречается на пути в дом. Она обязательно установлена в любом доме, порой и в нескольких экземплярах. По двери судят о хозяине, его достатке, вкусах и предпочтениях. Поэтому вид полотна, конечно же, должен быть опрятным, элегантным и соответствовать статусу хозяина квартиры. Однако одним из главных параметров в процессе выбора становятся габариты дверной конструкции.

Внимание! Вымеряйте размеры правильно и когда вы покупаете готовую дверь в магазине, и при заказе по индивидуальным требованиям. Если размеры определены неверно, дверная конструкция вряд ли обеспечит нужную безопасность и визуальную привлекательность.

Учитывайте и характеристики материала, из которого изготовлена входная дверь. Если это пластик, размеры снимаются одним методом, а если металл – по-другому, учитываются и припуски. Обо всем этом помните заранее, чтобы не попасть впросак.  Предпочтительнее выбирать стандартные размеры по ГОСТ. Только тогда есть гарантия, что дверь окажется качественной и надежной.

Выполнение замеров для проема входной двери с учетом припусков

Классификация по ГОСТам

Один из главных стандартов – ГОСТ 31173-2003. Он регламентирует металлические двери, поэтому к моделям из ПВХ не применяется. Этот государственный стандарт гласит, что дверные блоки из металла отличаются по предназначению:

1. Наружные. К ним относят двери, которые устанавливаются при входе в конкретное здание, и тамбурные конструкции.
2. Внутренние двери. Это модели, преграждающие вход в квартиру и использующиеся внутри нее.

Классифицируются дверные полотна, включая ПВХ, и по конструкционным особенностям. Исходя из этого выделяют следующие варианты:

1. Модели с замкнутой коробкой.
2. Конструкции с доборным порогом и коробкой П-образной формы.
3. Разновидности с коробкой, выполненной в виде буквы «П».

Количество полотен – важная характеристика, которую учитывает ГОСТ. Поэтому на нее при выборе тоже рекомендуется обращать внимание. Немаловажным моментом становится и способ открывания, так как он определяет удобство использования. Модели бывают однопольными и двупольными. В последнем случае ширина створок может быть одинаковой или нет. Помимо этого, выпускаются и конструкции с не открывающимися вставками. Их монтируют в вертикальной или в горизонтальной плоскости, исходя из особенностей дизайна. Сами модели открываются внутрь или наружу.

Основные особенности конструкции из металла

Еще одна характерная особенность, без которой подобрать требуемую для конкретных обстоятельств дверь не просто, – это количество уплотняющих контуров. Сама простая конструкция имеет один уплотняющий контур. Более функциональные модели – с двумя и более контурами.

Разновидности отделочных материалов для дверей

Металлические дверные блоки отличаются друг от друга по материалу отделки. Если это конструкция из металла, совершенно не обязательно, чтобы это было заметно внешне. На рынке представлены элегантные и привлекательные варианты, которые добавят изящества экстерьеру помещения.

Среди востребованных отделочных материалов выделим следующие:

1. Стеклянные или зеркальные полотна, отдельные вставки, элементы декора.
2. Древесные материалы в различных видах, в том числе синтетический или натуральный шпон, доступный по цене.
3. Порошковая или лакокрасочная отделка – один из самых простых вариантов.
4. Пленочные декоративные материалы.
5. Утеплитель в комбинации с натуральной или искусственной кожей (дерматин, винилискожа).
6. Комбинированные варианты (отделка деревом и стеклом, кожа и зеркальные вставки и т. д.).

Разновидности входных дверей из металла

Последний метод отделки пользуется особым спросом у творческих людей, он дает возможность проявить фантазию, поэкспериментировать и создать настоящий шедевр. Если особого желания делать это нет, выбирайте готовые модели. Каталоги вам предложит любое агентство по изготовлению или продаже входных дверей.

Дополнительно обращайте внимание на класс прочности – М1, М2, М3. Он определяет стойкость дверного полотна к динамическим и статическим нагрузкам, ударам, повреждениям. Это в особенности важно, если вы планируете добиться максимальной устойчивости ко взломам.

Внимание! Эксперты рекомендуют обращать внимание на охранную сигнализацию. Она не помешает даже в тех случаях, когда установлена дверь, выбранная в соответствии со требованиями ГОСТа. Современные охранные сигнализации функционируют в автоматическом режиме, это удобно, так как их не нужно постоянно контролировать.

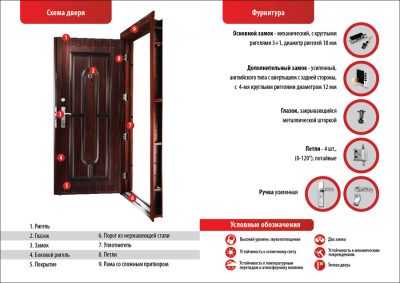

Схема стальной входной двери с указанием основных элементов

Какие предъявляются требования к комплектующим деталям?

Если это полотно из ПВХ, особых требований к нему не предъявляется. Разумеется, оно должно быть безопасным для человеческого здоровья, устойчивым к нагрузкам и повреждениям. При выборе металлической входной двери спектр требований к полотну и его отдельным  комплектующим внушительнее.

Первое, на что обращают внимание, – поверхность полотна и остальных элементов. Главные требования к ней – ровность и гладкость. Никакие искривления и повреждения не допускаются. По государственным стандартам на лицевой стороне полотна допустимое отклонение от нормы достигает 0,5 мм.

К материалам, которые послужили основой для отдельных деталей, предъявляются требования по стойкости к температурным перепадам, условиям природы местности и физическим нагрузкам. Все это регламентируют ГОСТ 5632, ГОСТ 380, ГОСТ 1050. Еще один обязательный элемент полотна двери – уплотняющие прокладки. Зазоры здесь исключены, а сами прокладки размещают по периметру конструкции, добиваясь плотности крепления. Регулирование этого параметра регламентирует ГОСТ 30778.

Один из возможных вариантов дверной входной конструкции

Какие предъявляются требования к петлям и замкам?

ГОСТ на двери входные регулирует и качество запирающих элементов, петель. От них зависит срок службы двери, стойкость ко взлому и повреждениям, удобство в процессе эксплуатации. Все требуемое для контроля и учета прописывается в рабочей документации. Чтобы определить эти параметры, учитывают последующие эксплуатационные условия, габариты дверной конструкции и ее массу.

Петли крепятся двумя способами:

1. Механические связи.
2. Сварка.

В отдельных случаях допускается использование других видов крепления. Однако это допустимо только в том случае, когда прочность изделия сохраняется на высоком уровне. Качество и расположение замков регулируется ГОСТами 538 и 5089. Чтобы добиться повышенного уровня защиты, используют сразу 2-3 запирающих элемента (сувальдных, цилиндровых и перекодирующихся замков).

Стандартные размеры дверных полотен и рекомендуемые габариты проемов

По желанию дверные блоки оснащаются доводчиками, ограничителями угла открывания, задвижками, глазками или цепочками. Все дверные приборы или крепежные детали должны соответствовать ГОСТ 538 «Изделия замочные и скобяные» и ГОСТ 9.303 «Покрытия металлические и неметаллические». В любом случае установленные комплектующие должны обеспечить легкое открывание двери и надежное запирание.

Отделка дверного полотна и требования к ней

Во время покупки или индивидуального заказа дверного полотна из любого материала, включая ПВХ, требуется выбрать отделочный материал. Он подбирается лично каждым заказчиком и зависит от эксплуатационных условий, собственных требований. Качество отделки и ее тип прописываются в договоре и утверждаются индивидуально с каждым клиентом.

Эксперты рекомендуют в процессе выбора обращать внимание и на привлекательность облицовочного материала, и на последующее удобство эксплуатации. Среди определяющих документов выделяют ГОСТ 9.402, ГОСТ 9.032, ГОСТ 9.401. Они описывают требования к любым типам поверхностей и их конкретные обозначения.

В большинстве случаев первым слоем становится грунтовочная краска. После этого наносятся защитно-декоративные материалы в соответствии с предпочтениями покупателя. Все это подробно прописано в ГОСТ 9.032, ГОСТ 9.301. Если планируется древесная отделка, упор делается на ГОСТ 2140. В соответствии с ним шероховатость поверхности не должна превысить 60 мкм, допустимые пределы влажности – 8-12%.

Требуемые габариты дверных проемов при наличии порогов и других элементов

Что делать с шумоизоляцией?

В последнее время владельцы квартир оценили удобство установки шумоизоляции. Это действительно комфортно. Однако далеко не любая поверхность обеспечит достаточный уровень звукоизоляции. Например, ПВХ-конструкции не в состоянии его гарантировать. Все дверные поверхности тестируются на шумоизоляцию. Происходит это в специальных испытательных центрах, только после этого они попадают на прилавки магазинов с присвоенным им классом звукоизоляции.

Если говорить о стальных конструкциях, выделяют три класса:

1. 1 класс – диапазон звукоизоляции от 20 до 25 дБ.
2. 2 класс представлен 26-31 дБ.
3. 3 класс – диапазон шумоизоляции превышает 32 дБ.

В соответствии с ГОСТ 31173 для комфортного проживания звукоизоляция входных дверей составляет не менее 20 дБ.

Что делать с теплоизоляцией?

Еще одной насущной проблемой становится теплоизоляция. Она нужна, чтобы сохранять приемлемый микроклимат в помещении, его поддержание на заданном уровне. Качественная теплоизоляция входной двери и окон исключает выход тепла на улицу. Это приведет к тому, что платить за обогрев придется намного меньше.

Варианты входных дверей в интерьере

Теплоизоляция входной металлической двери определяется в соответствии с сопротивлением теплопередаче. Выделяют три класса изделий:

1. 1 класс – с диапазоном свыше 1 м*С/Вт.
2. 2 класс – с диапазоном от 0,7 до 0,99 м*С/Вт.
3. 3 класс – с диапазоном в 0,4-0,69 м*С/Вт.

Чтобы обеспечить должный уровень теплоизоляции, выбирайте изделие с двумя-тремя уплотняющими контурами. Дополнительно применяются различные теплоизоляционные материалы. Наиболее востребованными среди них становятся пенопласт, базальтовая или минеральная вата.

Руководство госстандартами при выборе входной двери позволит получить качественный продукт, который прослужит предельно долго, а эксплуатация будет комфортной. Если вам интересен непосредственно сам процесс производства дверного полотна, обратите внимание на видео.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Металлические двери ГОСТ 31173 2003 и 24698 81, наружные и внутренние конструкции

Разделы статьи:

Для того, чтобы стальные двери соответствовали некому стандарту, была разработана нормативная база для данных изделий. На металлические двери ГОСТ стандартизирует размеры, тип петель, оптимальные свойства и характеристики. Эти требования заключены в документе под номером 31173-2003 года. Технические условия и стандарты на стальные дверные блоки разработаны в Центре по сертификации, а также силами Проектно-конструкторского бюро. Введены в действие 1 марта 2004 года.

Основные требования по ГОСТ 31173-2003

Данный стандарт и требования распространяются на все металлические дверные конструкции для любых типов зданий. В этом документе описали самые главные параметры, которые обязаны соблюдать производители дверей, которые работают на территории Российской Федерации. Единственные двери, которые не рассмотрены в этой нормативной документации – это высокозащищенные конструкции и изделия специального назначения.

Согласно нормативных требований, дверное полотно должно представлять из себя конструкцию из металлического профиля и листового металла, соединенных методом сварки. Стандарт допускает применение как прямого профиля, так и гнутого. Все угловые соединения могут быть выполнены как с применением сварки, так и с помощью других технологий (при условии, что прочность конструкции будет сохранена).

Также в технических условиях указана информация по дверной коробке – производителям рекомендуется изготавливать этот элемент из гнутых профильных труб или же гнутого профиля. Что касается размеров, то профиль должен быть не тоньше 1,5 мм, сечение трубы должно составлять не менее 40×50 мм.

Кроме профилей, на базе которых создается основа, дверной блок также должен быть усилен специальными элементами. Стандарт предусматривает как минимум два ребра жесткости по вертикали и горизонтали. Также возможно усиление посредством наклонных профилей. Горизонтальные ребра жесткости должны быть расположены в районе противосъемных систем или же в зоне петель.

На наружные металлические двери ГОСТ рекомендует устанавливать два или же больше контура из уплотнителей. Они должны устанавливаться строго без зазоров, а материал уплотнителя должен подбираться исходя из климатической зоны и возможных атмосферных воздействий.

Все требования, прописанные в данной нормативной документации, могут использоваться только для дверных конструкций определенных габаритных размеров. Так, площадь полотна должна составлять не более 9 м2. Высота открывающегося полотна – меньше 2200 мм, ширина – до 1200 мм. Вес блока по стандарту – не больше 250 кг.

Классификация дверей по нормативам

В ГОСТ 31173-2003 описана классификация дверных конструкций. Так, все дверные блоки по своему назначению делятся на внутренние или входные и наружные.

По внешнему виду и по конструкции, стандарт разделяет стальные двери на модели с замкнутой коробкой, с дверной коробкой П-образного типа, а также с П-образной коробкой и с доборным порогом.

Кроме того, различают изделия по числу полотен и стороне их открывания. Стандартом предусмотрены одностворчатые конструкции, двустворчатые с одинаковой или же разной шириной полотен, с одной или несколькими неоткрывающимися вставками. По стороне открывания дверь может открываться внутрь, либо наружу.

Также существует различие по числу уплотнительных контуров – это двери с одним контуром или модели с двумя и более контурами.

Дверной блок из стали может иметь декоративную отделку. Так, в документах рекомендуется несколько видов отделки. Это покрытие полотна лакокрасочными составами или же покраска порошковой краской. Также ГОСТ разрешает использовать различные виды искусственной или натуральной кожи, утеплители, декоративные материалы на основе пленок. Предусмотрены варианты с отделкой на основе древесных материалов – это натуральный или же синтетический шпон, массив. Кроме этого, производители могут оснастить полотно стеклом или зеркальными материалами. Комбинированная отделка также разрешается.

ГОСТ 31173 2003 разделяет металлические двери по классам прочности. Так, различают три класса – это М1, М2 и М3. Уровень прочности оценивается по сопротивляемости разным видам нагрузок. Они могут быть статичные или динамические, ударные и другие.

Материалы и комплектующие

Все материалы, которые современные производители применяют для производства дверных конструкций, должны изготавливаться в соответствии с определенными стандартами и условиями. Так, стальное полотно должно иметь максимально ровную и гладкую поверхность. В металле не должно быть трещин или деформаций. Стандарт допускает небольшую волнистость – ее максимально допустимый размер не более 0,5 мм.

Все материалы а также комплектующие, которые используются в производстве, обязательно должны выдерживать различные климатические условия и атмосферные воздействия. Элементы конструкции блока из стали должны соответствовать ГОСТ 380, 1050, 5632.

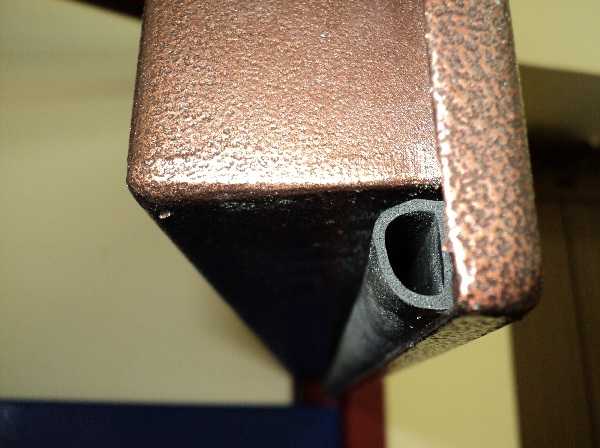

Уплотнители обязательно должны быть установлены на полотно и коробку. При этом не допускаются даже минимальные зазоры. Это одно из требований ГОСТ 307778, в тексте которого можно найти и другие требования к уплотнителям.

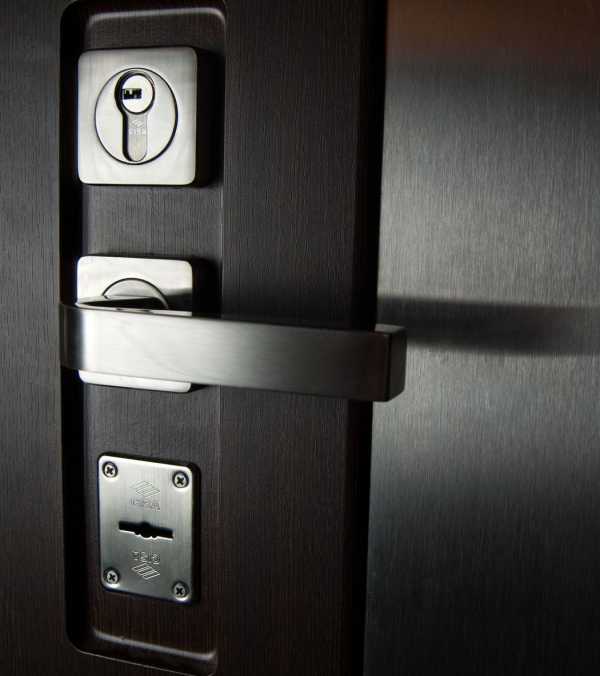

Петли, замки, запирающая фурнитура

Характеристики, способы монтажа, а также расположение замков и петель на дверном полотне обязательно должны быть расписаны в рабочей документации изготовителя. На параметры запирающих механизмов и петель влияют размеры дверной створки, вес, условия использования. Все требования к замкам можно найти в документах ГОСТ 5089 и 538.

Петли должны крепится к блоку и полотну с использованием сварочных технологий или же при помощи механических связей, но с условием сохранения прочности.

Чтобы обеспечить металлической дверной конструкции необходимый уровень защиты, стандартом рекомендовано применять запирающие механизмы различных систем – это могут быть замки цилиндрового, сувальдного типа и другие.

Дверные стальные блоки могут также быть оснащены различным аксессуарами, такими как доводчики, задвижки, ограничители открывания, глазки и цепочки. Замки и петли, к какому бы типу они не относились, не должны мешать легкому и надежному закрытию полотна.

Отделка

Что касается вида отделки, то покрытие двери и его качество производитель обязан согласовывать с покупателем продукции в договоре купли-продаже. Качество оценивается по предоставленным и заранее утвержденным образцам. Выбор подходящего отделочного материала зависит от условий эксплуатации дверного блока.

Главными документами, которые регламентируют металлические покрытия, а также требования к покрытиям на основе лаков и красок являются ГОСТы 9.402, 9.401, 9.032.

По стандарту первым слоем должно наносится грунтовочное покрытие, затем можно переходить к нанесению декоративных, а также защитных материалов. Подробнее по требованиям к качеству отделки можно узнать в ГОСТах 9.301 и 9.032.

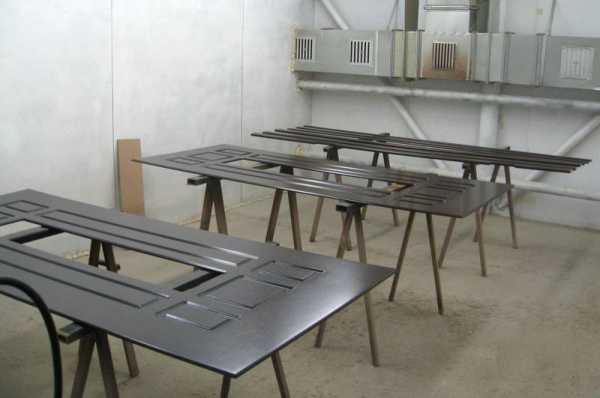

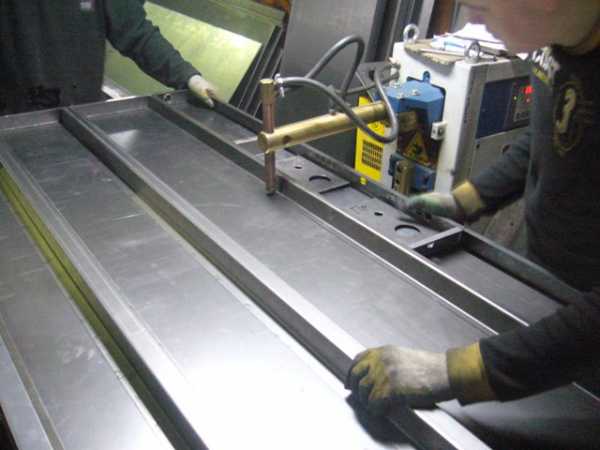

Производство накладки для двери из металла.

Если в отделочных работах используется древесина или материалы на ее основе, то производители руководствуются ГОСТом 2140. По нему шероховатость поверхности должна составлять не боле 60 мкм. Уровень влажности древесины – не более 8-12%.

Требования к звукоизоляции

Параметры шумоизоляции должны устанавливаться в проектных документах. Сам уровень устанавливается в ходе испытания в специальных центрах. По ГОСТ 31173 дверной блок должен быть шумоизолирован до показателей не меньше 20 дБ.

Стандартом различаются три класса по уровню звукоизоляции – так, первый класс имеет показатели звукопоглощения от 20 до 25 дБ, второй класс – от 25-31 дБ, третий класс – 32 и выше.

ГОСТ о теплоизоляции

Все металлические блоки делятся на три класса. Классификация производится по сопротивлению теплопередаче. Так, изделия первого класса имеют показатели 1,0 м °С/Вт и выше, второго – 0,7-0,99 м °C/Вт, третьего – 0,4 -0,69 м °С/Вт.

Чтобы блок мог обеспечить надлежащие теплоизоляционные характеристики, уличные двери должны оснащаться, как минимум, двумя контурами уплотнителей. Подробнее об этом указано в ГОСТ 24698 81. Он распространяется на деревянные, но также и на наружные металлические двери.

Требования, предъявляемые к наружным или уличным стальным блокам

Об уличных дверных блоках рассказывается в ГОСТ 24698. По эксплуатационным характеристикам эти модели обязаны соответствовать нескольким важным требованиям.

Так, эти решения должны иметь высокие характеристики звуко- и теплоизоляции. Обязательно на раме и в створке должен быть установлен уплотнитель. Также поверхность и отделка дверного полотна должна обладать очень высокой износостойкостью, чтобы противостоять атмосферным воздействиям. Защитный слой должен надежно защищать металл от коррозионных процессов.

Кроме этого, дверь должна выдерживать перепады температур и не деформироваться. Также в документе указано о пожаробезопасности, строгом соблюдении геометрических характеристик. Необходимо наличие более серьезных запирающих устройств, чем это предусмотрено для обычных входных дверей в квартиру.

Все эти положения и требования должны полностью соблюдаться производителями дверных конструкций из металла. От того, точно ли производитель соблюдает ГОСТ, зависит качество конечной продукции. Большинство производимых в России всех металлических дверей обладают действительно высоким качеством и полностью соответствуют этим требованиям. Покупатель получает высоконадежный и защищенный продукт.

o-dveryah.ru

Требования и нормативы ГОСТ для металлических дверей

Вы находитесь здесь:   Главная страница » Системы охраны и контроля доступа » Замки и двери



Главная функция металлических дверей – защита помещения от внешнего атмосферного воздействия, шума, а также от нежелательного проникновения. Современные металлические дверные блоки должны отвечать требованиям действующих нормативных документов, быть прочными и долговечными.

Конкретные требования к стальной двери во многом зависят от условий эксплуатации. В некоторых случаях конструкция металлической двери требует установку дополнительных средств защиты, тепло- и шумоизоляции. Подробная информация об этом в нашей статье по адресу https://keysafety.ru/bezopasnost-doma/ohrana/vybor-vhodnoi-dveri.html.

Основные требования ГОСТ 31173-2003 «Блоки дверные стальные»

Основной стандарт, определяющий требования к металлическим дверям, — ГОСТ 31173-2003 «Блоки дверные стальные». Данный ГОСТ содержит требования к стальным дверным блокам с запирающими механизмами. Дополнительных требований по пожаробезопасности, пулестойкости и устойчивости к воздействию агрессивных сред в стандарте не содержится.

Согласно ГОСТ 31173-2003 полотно металлической двери должно представлять конструкцию из сваренных между собой металлических листов и профилей. Профили допускается использовать как прямые, так и гнутые. Угловые соединения профилей следует соединять посредством сварки или других видов соединений с сохранением прочности конструкции.

Стандарт предъявляет также требования к дверной коробке: она должны быть изготовлены из гнутого профиля более 1,5 мм толщиной либо из прямоугольного профиля сечением более 40х50 мм.

Любой серьезный производитель дверей в обязательном порядке проводит тестирование своей продукции на соответствие характеристик нормативным требованиям. В результате тестирования ему выдается сертификат соответствия на изделие. Этот сертификат должен быть и у продавца. Проверьте это!

Конструкция металлической двери должна содержать усиливающие профили. Конструкция должна содержать как минимум два горизонтальных и вертикальных профиля, также можно использовать наклонные усиливающие профили. При этом горизонтальные профили следует располагать в зоне противосъемных механизмов или в петлевой зоне.

Наружные и входные металлические двери должны содержать два и более контура уплотняющих прокладок, установленных без зазоров и устойчивых к климатическим и атмосферным воздействиям.

Требования ГОСТ 31173-2003 распространяются только на металлические двери следующих габаритов:

• Площадь дверного полотна — менее 9м2.
• Высота открывающихся полотен – менее 2200 мм.
• Ширина открывающегося полотна – не более 1200 мм.
• Масса дверного полотна – не более 250 кг.

Классификация дверей по ГОСТу

ГОСТ 31173-2003 предлагает несколько классификаций металлических дверей.

Металлические дверные блоки делятся на следующие виды назначения:

По виду конструкции металлические двери подразделяют на:

• Полотна с замкнутой коробкой.
• С П-образной коробкой.
• С П-образной коробкой с доборным порогом.

Также существует классификация по количеству полотен и направлению их открывания:

• Однопольные.
• Двупольные (ширина дверных полотен при этом может быть различной).
• С не открывающимися вставками (вертикальными или горизонтальными).
• Открывающиеся внутрь.
• Открывающиеся наружу.

По количество уплотняющих контуров дверные блоки делятся на:

• Металлические двери с одним контуром уплотнения.
• Металлические двери с двумя и более контурами уплотнения.

Нужно помнить

Даже если вы установили надежную, изготовленную согласно требований ГОСТ входную дверь, не стоит пренебрегать применением охранной сигнализации. Подробности о современных сигнализационных системах можно найти в нашей статье.

Если вы владелец частного дома, то нужно позаботится и о надежной охране периметра — читайте статью по адресу https://keysafety.ru/bezopasnost-doma/ohrana/datchiki-perimetra.html

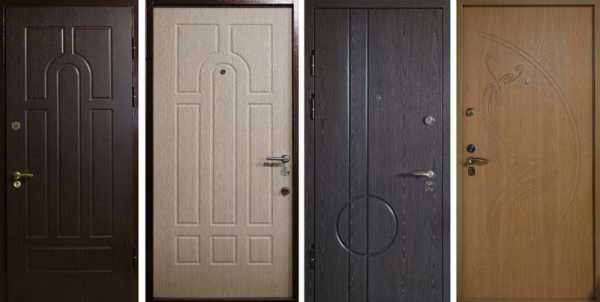

Металлические дверные блоки могут иметь следующую отделку:

• Лакокрасочные или порошковые материалы.
• Искусственная или натуральная кожа и утеплитель.
• Декоративные пленочные материалы.
• Древесные материалы (допускается использование натурального или синтетического шпона).
• Стекло или зеркальные материалы.
• Комбинированная отделка.

Также металлические двери делятся на несколько классов прочности (М1, М2, М3) по сопротивлению различным видам статических, динамических и ударных нагрузок.

Требования к материалам и комплектующим деталям

Используемые в производстве дверных блоков материалы и комплектующие детали должны быть изготовлены в соответствии с утвержденными стандартами и техническими условиями.

Поверхность стальных элементов конструкции дверного полотна должна быть ровной и гладкой, не иметь трещин и искривлений, допустимая волнистость на лицевой поверхности – не более 0,5 мм.

Материалы, предназначенные для изготовления металлических дверей и их комплектующих, должны быть устойчивыми к климатическим воздействиям. Стальные элементы должны соответствовать требованиям стандартов ГОСТ 380, ГОСТ 1050 или ГОСТ 5632.

Уплотняющие прокладки должны быть установлены плотно, без зазоров, по всему периметру коробки, и удовлетворять требованиям ГОСТ 30778.

Требования к петлям, замкам и другим запирающим устройствам

Технические характеристики, способ крепления и расположение запирающих устройств и петель устанавливаются в рабочей документации. На эти параметры влияют габариты открывающихся элементов изделия, его масса, а также условия его эксплуатации.

Петли крепятся к дверной коробке с помощью сварки или на механических связях. При сохранении прочности конструкции, разрешается применение других видов креплений.

Основные требования к замкам содержатся в стандартах ГОСТ 5089 и ГОСТ 538.

Блок в 50% от начала статьи статьи

Для обеспечения необходимой степени защиты рекомендуется одновременно использовать замки с разными видами механизмов (цилиндровым, сувальдным или перекодирующимся).

В зависимости от назначения и условий эксплуатации металлические дверные блоки оснащаются задвижками, доводчиками, ограничителями угла открывания, цепочками, глазками и др. Крепежные детали и дверные приборы должны соответствовать требованиям ГОСТ 9.303 «Покрытия металлические и неметаллические» и ГОСТ 538 «Изделия замочные и скобяные».

Установленные замки и петли не должны препятствовать легкому, но надежному запиранию дверного полотна.

Требования к отделке изделий

Вид отделочного покрытия и качество отделки изготовитель согласовывает с потребителем и прописывает в договоре. Качество отделки оценивается по образцам, заранее утвержденным с заказчиком.

Главным критерием при выборе облицовочного материала являются условия эксплуатации.

Основными нормативными документами, регламентирующими состояние металлических поверхностей, требования к лакокрасочным покрытиям и их обозначение, являются ГОСТ 9.402, ГОСТ 9.401 и ГОСТ 9.032.

Первый слой покрытия наносится грунтовочной краской, затем уже наносятся защитно-декоративные материалы. Более подробные требования к качеству поверхностей с завершенным лакокрасочным покрытием содержатся в стандартах ГОСТ 9.301 и ГОСТ 9.032.

При использовании деталей из древесины следует руководствоваться ГОСТ 2140, деревянная поверхность должна иметь шероховатость не более, чем 60 мкм, и влажность породы 8 – 12 %.

Рекомендации ГОСТ по обеспечению шумоизоляции

Эксплуатационные показатели металлических дверей, в том числе параметры шумоизоляции, устанавливаются в проектной документации и проходят испытания в испытательных центрах.

Согласно требованиям ГОСТ 31173, дверные блоки должны обладать звукоизоляцией не менее 20 дБ.

Существует 3 класса звукоизоляции для стальных дверных блоков:

1 класс – 20-25 дБ
2 класс – 26-31 дБ
3 класс – 32 и более дБ

Блок в 75% от начала статьи статьи

При обустройстве дома или квартиры необходимо в обязательном порядке приобрести средства борьбы с возможным пожаром. Одним из самых популярных устройств является углекислотный огнетушитель. Так же популярен порошковый огнетушитель. О его характеристиках вы можете прочесть в этой статье. О применении других устройств первичного пожаротушения можно узнать из статьи по адресу «https://keysafety.ru/bezopasnost-doma/net-pozharu/ognetushiteli.html.

Рекомендации ГОСТ по обеспечению теплоизоляции

Металлические дверные блоки делятся на 3 класса приведенного сопротивления теплопередаче:

1 класс — 1,0 м °С/Вт и более
2 класс — 0,70 — 0,99 м °С/Вт
3 класс — 0,40 — 0,69 м °С/Вт

Для обеспечения надлежащего уровня теплоизоляции наружные двери оснащаются как минимум двумя уплотняющими контурами.

Повышению теплоизоляции также способствует использование специальных материалов для заполнения дверного полотна (минеральная или базальтовая вата, пенопласт и др.).

Требования ГОСТ 51072-2005 на защитные входные двери

Согласно ГОСТ 51072-2005 «Двери защитные» дверь защитная – это защитное средство, имеющее в своей конструкции дверное полотно, дверную коробку и одно или несколько запирающих устройств и устойчивое к установленным способам воздействия.

Защитная дверь должна быть огне-, пуле- и взломоустойчивой, при этом дверная коробка должна обладать теми же защитными свойствами.

Устойчивость к взлому определяется по ГОСТ Р 51113. Защитные двери подразделяются на 6 классов устойчивости: Н0, 0, I, II, III, IV с минимальным значением сопротивления в единицах Ес 15, 30, 50, 80, 120, 180 соответственно.

Класс устойчивости Н0 допускает установку 1 запирающего устройства, двери остальных классов устойчивости оснащаются 2 и более замками.

Предлагаем вашему вниманию короткий ролик — репортаж с завода по производству стальных дверей. На нем наглядно представлена технология изготовления добротной продукции.

keysafety.ru

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция, ГОСТ от 31 декабря 1987 года №6629-88

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения 1989-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325

3. ВЗАМЕН ГОСТ 6629-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

______________
* На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. — Примечание изготовителя базы данных.

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы:

Г — с глухими полотнами;

О — с остекленными полотнами;

К — с остекленными качающимися полотнами;

У — со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери относят к изделиям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.


По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений — на черт.3.

Черт.2. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2 (лист 1)

Черт.2 (лист 2)

Черт.2 (лист 3)

Примечания:

1. Сечения деталей см. черт.3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Черт.3. Типы О и Г

Типы О и Г

1 — монтажная доска; 2 — узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм

Черт.3 (лист 1)

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.

Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 — бруски каркаса щита; 2 — обкладка

Черт.3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

1 — петля ПН9-130 по ГОСТ 5088*; 2 — оконное стекло толщиной 4-5 мм по ГОСТ 111

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. — Примечание изготовителя базы данных.

Черт.3 (лист 3)

1 — уплотняющая прокладка по ГОСТ 10174; 2 — облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

Черт.3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
________________
* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). — Примечание изготовителя базы данных.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

— число дверей по маркам и обозначение настоящего стандарта;

— вид и цвет отделки;

— вид и толщина стекла;

— спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Черт.4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

ПРИЛОЖЕНИЕ 2
Рекомендуемое

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП			2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП			3. Щит с мелкопустотным заполнением из шпона				4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП
1 — шип, скоба или скрепка; 2 — бруски для установки замка или ручек; — ширина просвета, не более 40 мм; — длина просвета, не более 400 мм; — сдвиг реек относительно друг друга, не менее 50 мм
Черт.5 (лист 1)
5. Щит с мелкопустотным заполнением из мягкой ДВП			6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)			7. Щит с мелкопустотным заполнением из бумажных сот			8. Щит с мелкопустотным заполнением деревянными брусками (рейками)
Черт.5 (лист 2)
Примечания: 1. Пример 1 — для двери типа У, примеры 2-7 — для дверей типа Г. 2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек — 700 мм. Установка брусков — см. пример 3. 3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина — 200 мм. 4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.

ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1 — деревянные планки

Черт.6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

ПРИЛОЖЕНИЕ 4
Рекомендуемое

1 — петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 — ручки РС100, РС140, РК1, РК2, замки и защелки; 3 — задвижки ЗТ; 4 — петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 — замки ЗВ7А, ЗВ4; 6 — петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт.7

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.
_______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. — Примечание изготовителя базы данных.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

ПРИЛОЖЕНИЕ 5
Справочное

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — врезная петля; 5 — винтовая карта петли с гайкой; 6 — уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)

1 — деревянная пробка; 2 — стальная пластина; 3 — анкер; 4 — накладная петля; 5 — уплотняющая прокладка по ГОСТ 10174; 6 — деревянный порог

Черт.8 (лист 2)

ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

ПРИЛОЖЕНИЕ 6
Справочное

Черт.9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 7
Справочное

Черт.10

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8
Справочное

Марка двери	Размер, мм		Кол.
	Высота	Ширина
ДО21-8	1300	475	1
ДО21-9		575
ДО21-10		675
ДО21-13, ДК21-13		375	2
ДО24-10	1600	675	1
ДО24-12		875
ДО24-15, ДК24-15		475	2
ДО24-19, ДК24-19		675

Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2002

docs.cntd.ru

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

ГОСТ 24698-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ
ДЛЯ ЖИЛЫХ
И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва Стандартинформ 2009

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ Типы, конструкция и размеры Wooden external doors for dwelling and public buildings. Types, structure and dimensions

ГОСТ 24698-81

Дата введения 01.01.84

Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.

1.1. Двери в зависимости от назначения подразделяют на типы: Н — входные и тамбурные; С — служебные; Л — люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляют с одно- и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери относят к изделиям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов приведены в приложении 1.

По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применять глухие полотна.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ТУ на сталь конкретного вида, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

files.stroyinf.ru

ГОСТ на наружные и внутренние, межкомнатные и входные двери, маркировка и классификация

Разделы статьи:

В процессе производства любой продукции производители обязаны строго придерживаться конкретных правил и нормативов. Так как любой потребитель не желает приобрести некачественное изделие, многие интересуются, какие нормативы и требования предъявляются к дверям. Попробуем прояснить все про двери и применяемые ГОСТ на них.

Классификация дверей

Классификация различных дверей по ГОСТу выполняется по многим параметрам. Один из этих параметров – назначение дверей. Если посмотреть перечень стандартов на дверные конструкции из дерева, то они делятся на:

• Двери деревянные внутренние. Они предназначаются для установки в жилых помещениях и общественных зданиях;
• Деревянные двери для производственных помещений;
• Наружные деревянные дверные блоки для жилых и общественных зданий;
• Дверные конструкции из ПВХ;
• Металлические двери для любых зданий и помещений;
• Дверные конструкции из алюминиевых сплавов;
• Защитные дверные полотна;
• Противопожарные системы;
• Банковские защитные изделия.

Двери могут быть как рамочными, так и щитовыми. Кроме того, полотно может быть оснащено различными фрамугами и порогами, но это не обязательно. По количеству створок дверное полотно может быть одностворчатым или же двухстворчатым. Размеры отдельных створок могут быть как одинаковыми, так и различными. Также полотно может быть остекленным или глухим, с нормальным или высоким уровнем стойкости к воздействию влаги.

Еще одни признак, по которому в ГОСТ классифицируются двери – направление, а также способы открывания дверного полотна.

В зависимости от механизмов, которые используются в конструкции, существуют несколько типов дверей.

Самые популярные – это распашные изделия. Они могут открываться только в какую-либо одну сторону. Двери называют левыми, если при открывании створка движется по часовой стрелке. Правые двери, соответственно, будут открываются в другую сторону. Это самое популярное решение, которое используется практически везде.

Маятниковая дверь – это один из видов распашной конструкции. Особенность такого решения в том, что двери могут распахиваться в любую сторону.

Также в ГОСТ описаны раздвижные двери. Эти изделия широко используется в малогабаритных квартирах. С помощью такой двери можно существенно сэкономить свободное пространство в помещении. Дверное полотно открывается сдвиганием в сторону.

Деревянные двери

Дверные полотна из древесины согласно ГОСТ можно разделить на внутренние и наружные. Они изготавливаются по ГОСТ-475-78, где описаны все общие требования, которые распространяются на любые деревянные дверные конструкции для жилых помещений и хозяйственных построек. Также там описаны и деревянные двери для общественных зданий.

Данный норматив включает в себя параметры, по которым можно классифицировать деревянные дверные конструкции, информацию по технической части, варианты комплектаций. Также в документе указаны все условия, по которым принимают готовое изделие, описаны способы контроля качества, способы перевозки и правила упаковки.

Основные требования к наружным дверям из древесины

По стандарту 475-75 допускается производство дверей с небольшими отклонениями. В тексте ГОСТа представлены допуски на различные размеры зазоров, на плоскостность и перпендикулярность.

Данный ГОСТ для производства деревянных дверей разрешает использовать тщательно просушенную и заранее подготовленную древесину. Также разрешается изготавливать двери из древесной плиты, фанеры и других материалов на основе древесины.

Для помещений повышенной влажности ГОСТ предписывает использовать хвойные породы для производства дверей. Они отличаются повышенным уровнем стойкости к влаге. Для внутренних дверей стандарт предлагает применить устойчивую к гниению, но обладающую высоким уровнем прочности на изгиб древесину лиственных пород.

Этот документ также предусматривает определенное количество различного брака и дефектов на поверхности полотна. Стандарт регламентирует число их размеры и количество.

Внутренние деревянные двери

При производстве дверей из древесины, которые предназначены для установки внутри различных типов помещений, используются другие нормативные документы. Внутренние двери регламентируются ГОСТ 6629-88. Требования документа не будут распространятся на изделия специального назначения. Также ГОСТ 6629-88 не действует по отношению к изделиям, изготавливаемым по индивидуальным заказам, а также на двери, которые изготовлены из ценных пород древесины.

Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.

• Г – дверь с глухой створкой;
• У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
• О – полотно с остеклением;
• К – дверной блок с качающейся створкой.

Также по маркировке можно выяснить некоторые размеры и особенности конструкции дверей. В обозначении двери зашифрованы размеры дверного полотна и проема под него, вид изделия – только дверное полотно – П, либо дверной блок –Д. Различные особенности конструкции также указываются в обозначении – П – дверь с порожком, Н – с наплывом, Л или П – сторона открывания.

В маркировке обязательно доложен быть указан номер ГОСТа, которым необходимо пользоваться в процессе производства. Для двухстворчатой дверной конструкции, где ширина полотен различная, также указывают размеры створок.

Высота стандартной двери – 2000 и 2500 мм, при это ширина одностворчатой конструкции – от 600 мм до 1100 мм (если дверь глухая или усиленная), от 700 мм до 1100 мм для остекленных изделий. По стандарту двухстворчатая модель можно иметь ширину от 1202 мм до 1802 мм.

В качестве материала, из которого можно изготавливать межкомнатные внутренние двери, ГОСТ предлагает использовать все то, что описано в ГОСТ 475. В качестве сырья применяют хорошо просушенную сосну, березу, осину, липу, тополь – эти лиственные породы, которые не противоречат документу. Также есть требование к качеству материалов – древесина не должна иметь сучков, пустот и других дефектов. Стандарт допускает применение и других материалов из дерева.

Наружные деревянные двери

Производство наружных дверных блоков, которые предназначены для монтажа в жилых или же общественных помещениях, регламентируются ГОСТ 24698-81. В данном документе указываются размеры, типы и описана конструкция стандартной распашной двери. Уникальных конструкций в этом стандарте нет.

Этот ГОСТ определяет несколько типов наружных дверных решений – Н – входные и тамбурные двери, С – служебные, Л – двери в люки и лазы.

Кроме букв, которые обозначают тип конструкции, в маркировке также можно узнать габаритные размеры дверного проема, тип полотна. К примеру, Г – это глухое полотно, К – качающееся, П – поворотное, Т – трудносгорамемое, У – утепленное, Щ – щитовое, О – обшивное.

Раздвижные межкомнатные внутренние двери

В нашей стране раздвижные дверные системы не регламентируются какими-либо отдельными документами. При их изготовлении производители руководствуются ГОСТ 6628-88, который охватывает все без исключения внутренние двери для жилых, а также для общественных помещений.

Раздвижные двери также не нуждаются в обязательной сертификации, однако многие производители стараются максимально подтверждать качество своей продукции.

Раздвижные двери классифицируются по количеству створок и типу открывания. Так, различают одностворчатые и двухстворчатые конструкции. По типу открывания различают раздвижные, а также складные варианты.

Что касается материалов, то они такие же, как и для обыкновенных распашных моделей дверей. Также допускается производство изделий из стекла, но при этом обязательно, чтобы стекло было закаленным и было заключено в обвязку из алюминиевых сплавов.

Металлические двери

Главный нормативный документ, который определяет стандарты для металлических дверей – это ГОСТ 31173-2003 «Блоки дверные стальные». В данном документе содержаться основные нормативы к стальным дверям, а также к замкам и другим запирающим механизмам. При этом стандарт не предусматривает никакой информации о пожарной безопасности дверей, стойкости их к воздействию огнестрельного оружия, устойчивости к климатическим и атмосферным воздействиям.

Входные металлические двери по ГОСТ – это металлоконструкция на основе стального листа и металлического профиля. Стандарт допускает применение гнутого либо прямого профиля. Все соединения по настоящим требованиям должны выполняться посредством сварки. Однако, возможно применять и другие типы соединений если при этом не снизится прочность.

Дверная коробка должна изготавливаться из гнутых профильных труб с толщиной стенки 1,5 мм, но также разрешается использовать прямоугольный профиль с сечением от 40×50 мм.

По ГОСТу в конструкции дверного полотна обязательно должны быть установлены детали, повышающие уровень прочности. Стандарт требует наличия усиливающих профилей. Минимально необходимо применять два горизонтальных и два вертикальных элемента. Допускается использование и наклонного профиля. Горизонтальный профиль должен располагаться в зоне, где установлены противосъемные защитные механизмы или в зоне установки петель.

Если металлические двери наружные, то ГОСТ требует, чтобы конструкция была оснащена двумя и более контурами уплотнительных материалов. Они должны быть установлены без каких-либо зазоров, а также должны устойчиво выдерживать климатические условия и другие воздействия.

Стандарт распространяется только на те металлические двери, габариты которых не превышают указанных в тексте документа. Так, площадь полотна должна составлять не меньше, чем 9 м2. Высота дверного блока должна быть не менее 2200 мм. Ширина открывающейся части – до 1200 мм. Вес полностью укомплектованного дверного блока не должен превышать 250 кг.

Классификация металлических дверей

ГОСТ 31173-2003 предусматривает несколько параметров, по которым классифицируются металлические дверные конструкции.

По назначению все двери разделяются на внутренние и наружные. Внутренние чаще всего используются как входные в квартирах многоквартирных домов. Наружные – это тамбурные конструкции и входные двери на улице.

По конструктивным особенностям все металлические модели разделяются на изделия с замкнутой коробкой, с П-образным коробом, с П-образным коробом и доборами. Кроме того, двери классифицируются по количеству створов на одностворчатые, двухстворчатые, с одной не открывающейся частью. Открываться полотно может как наружу, так и внутрь.

По числу контуров уплотнения все дверные блоки можно разделить на изделия с одним контуром, а также на модели с двумя и более уплотнительными контурами.

Требования ГОСТ к деталям и материалам

Все материалы, которые применяются для производства металлических дверей, должны быть произведены в соответствии с стандартами, требованиями, а также техническими условиями.

Поверхности стальных элементов, которые входят в конструкцию двери, должны быть максимально ровными и гладкими, без трещин или деформаций. Стандарт допускает небольшую волнистость на поверхности – размер ее должен составлять до 0,5 мм.

Все материалы, которые используются для производства металлических входных дверных блоков, а также любые комплектующие обязательно должны выдерживать разные климатические условия. Детали из стали обязательно должны полностью соответствовать требованиям ГОСТов 380, 1050, 5632.

Уплотнители должны устанавливаться максимально плотно. Не допускаются зазоры, а плотность должна соблюдаться по всему периметру дверного блока. Уплотнители должны соответствовать всем требованиям ГОСТ 30778.

Таким образом регламентируется производство дверных конструкций. А если покупатель сомневается, необходимо смотреть на обозначение дверей. Если изделие выполнено строго по ГОСТу, маркировка будет соответствовать стандарту.

o-dveryah.ru
