Двускатная крыша: конструкция и особенности установки

Крыша практически каждого жилого дома делается с уклоном, позволяющим свободно стекать влаге. Наклонная плоская поверхность называется скатами, а место схождения этих плоскостей – коньком, связывающим стропильную систему. Самая распространенная классическая конструкция – двускатная крыша, имеющая еще одно название – щипцовая (щипцами называют треугольное внутреннее пространство, образованное скатами).

Наиболее простой конструктивный вариант двускатной крыши подразумевает устройство холодного чердака, предназначенного для хозяйственных нужд. Также сегодня и модно, и практично стало использовать чердаки под жилое помещение. В таких случаях в кровлю могут быть вмонтированы окна или добавлена пристройка, в этом случае лучшим вариантом становится двускатная ломаная крыша. Однако стоит учитывать, что проекты домов с двускатной крышей такого вида обойдутся значительно дороже, так как требуют намного больше материала, особенно тщательного утепления и качественной изоляции.

Двускатная крыша может быть:

• с наклонными стропилами;
• с висячими стропилами;
• с неравномерными углами наклона;
• с разными размерами карнизного свеса.

Двускатная крыша еще называется щипцовой

Конструкция двухскатной крыши такова: несущие балки накрываются обрешеткой, к которой крепится кровельный материал. Обрешетка и стропила традиционно выполняются из досок и деревянных брусьев, скрепленных между собой болтами, обычными гвоздями или специальными металлическими соединительными элементами. В качестве стропил могу выступать металлические профили, которыми можно покрыть большие пролеты, не используя дополнительные подкосы и стойки.

Металлические конструкции изготавливаются в промышленных условиях согласно чертежам, поэтому имеют высокую точность, позволяющую монтировать их рабочим, не имеющим особой квалификации. Однако они достаточно тяжелы, это затрудняет их подъем, а после установки оказывает значительно большее давление на несущие стены.

Металлические стропила оказывают большую нагрузку на несущие стены

Достаточно простое устройство двухскатной крыши позволяет легко приспособить ее к функциональным особенностям конкретного дома. Например, вполне возможно удлинить конек и получить более длинный скат, который может выступать в качестве крыши гаража или какой-либо иной хозяйственной постройки или помещения внутри дома.

Конструктивные элементы двускатной крыши

При использовании древесины можно выбирать только хвойные породы деревьев. Применяются деревянные брусья, доски и рейки. Влажность материала не должна превышать 20%. Большее содержание влаги приводит к деформации главных узлов крыши и порче всей кровли. Древесные материалы для строительства должны быть антисептированными.

Установка крыши начинается с монтажа балок перекрытия (переводов). Если чердачное помещение не планируется использовать, то для переводов применяется доска 50х150 мм. Брус следует укладывать точно на стойки стен, такое расположение гарантирует прочность всей конструкции.

Балки перекрытия укладываются с выпуском не меньше 400 мм от наружных краев стен – это обеспечивает защиту стен дома от влаги, стекающей с крыши.

На балки перекрытия вдоль всего дома гвоздями крепится доска 50х150 мм, которая станет основанием для стоек стен чердачного этажа. Затем устанавливаются стойки и верхняя обвязка.

Следующий этап – сборка и установка стропил. Прежде всего должны быть установлены фронтоны. Так называется продолжение стены дома, своей верхней точкой образующее конек – вершину треугольника, который образовывает крыша. На верхней обвязке выставляются на ребро доска 150х50 мм.

Установка стропил двускатной крыши

Нижняя часть досок отпиливается для того, чтобы перевод и стропила прилегали как можно лучше. Это делается следующим образом: на перевод ребром укладывается небольшая доска шириной 100 мм, по которой проводится черта. По этой черте производя пропил и, в итоге, получают скошенный «подпятник», плотно лежащий на плоскости перевода.

Устанавливаются стропила и вверху, на их пересечении, проводятся черты для отметки места обрезки и запила «в полдерева». Согласно разметке отпиливаем лишнюю часть стропил и делаем запилы, которые помогут плотно скрепить вершину.

Затем стропила устанавливаются окончательно и в верхней части скрепляются обрезком доски (называемой накладкой или бабкой). Если на чердаке планируется обустроить жилое помещение, стропила по верхней обвязке скрепляются ригелем.

Ригель будет выступать как потолочное перекрытие мансарды. Для того чтобы конструкция обрела большую жесткость, стропила могут быть дополнительно закреплены металлическими накладками.

Ригель выполняет роль потолочного перекрытия мансарды

После укрепления стропильной фермы проводится обязательная проверка вертикальности фронтонов, при необходимости они выравниваются и только после этого капитально закрепляются гвоздями, мягкой проволокой и скобами.

После установки фронтонов через верхнюю точку натягивается бечевка, по которой выравнивается уровень вершин средних стропил. Стропила устанавливаются по той же схеме, что и фронтоны.

Когда стропила будут установлены, для того, чтобы увеличить жесткость и предупредить их провисание, конструкция усиливается подкосами. Одним концом подкос крепится посередине стропильной ноги, а другой упирается в стойку. Для этого в конце подкоса, упирающегося в стропильную ногу, выпиливается паз и подкос прибивается через стропильную ногу длинными гвоздями, концы гвоздей загибаются.

После окончания монтажа стропил укладывается обрешетка. Чтобы после того, как произойдет усушка пиломатериалов, кровельный материал не разорвался и не покоробился, обрешетка укладывается вразбежку. Обрешетка монтируется с выступами 300-400 мм над фронтоном. Вид обрешетки зависит от выбранного материала для кровли.

Важно! Проектирование крыши должно производиться с учетом розы ветров и парусности.

Добротная двускатная кровля представляет собой конструкцию из множества слоев для тепло-, гидро-, -пароизоляции. Такие слои укладываются внутри несущего каркаса и называются каркасным пирогом. Такой «пирог» при правильном монтаже сохраняет тепло вашего дома, увеличивает срок службы кровли, защищает помещение от попадания влаги, заметно уменьшает расходы на отопление. Каждый слой кровельного пирога связан с остальными, но несет свое предназначение. Ошибки, допущенные при его устройстве, приводят к ухудшению эксплуатационных характеристик и сокращению срока службы кровли.

Кровельный пирог обеспечивает комфортные условия проживания в доме и надежность конструкции

Правильно собранный и установленный кровельный пирог исключит возможность возникновения многих проблем:

• образования конденсата как следствия протечек;
• уменьшит теплопотери;
• не даст возникнуть наледи и сосулькам.

Для уменьшения теплопотерь используется утеплитель кровли.

Эффективная теплоизоляция кровли – одно из основных требований к строительству качественных жилых домов. Она сводит к минимальным потери тепла через крышу здания, препятствует появлению поверхностного конденсата и предоставляет достаточный уровень комфорта жильцам. Особенно это важно тогда, когда под жилое помещение будет использоваться пространство, которое образует двускатная крыша: конструкция позволяет увеличить площадь жилых помещений, получить дополнительный этаж и тем самым уменьшить потери тепла этажа, расположенного ниже.

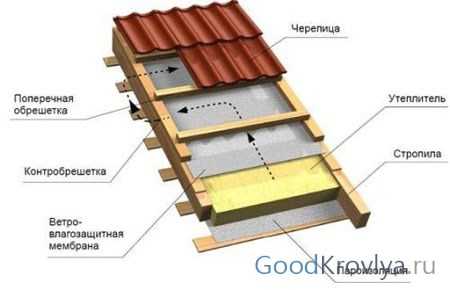

Материалы, смонтированные в строгой последовательности, образуют кровельный пирог

Утеплитель обычно выполняет несколько функций: экономит на 20-50% затраты на отопление, препятствует в жаркую пору года нагреванию кровельного пространства, звукоизолирует помещение. Устанавливается утеплитель между стропилами. Требования СНИП II-3-79*для большинства районов России оговаривают его необходимую толщину в 250 мм.

Пароизоляция необходима для невозможности попадания пара из внутренних помещений дома непосредственно в утеплитель. Для этого с внутренней стороны теплоизолирующего материала вертикально или горизонтально на несущие деревянные элементы прикрепляется пленка. Для крепления используют или оцинкованные гвозди с плоскими шляпками, или механический сшиватель со скобами.

Пленка укладывается с нахлестом не меньше 10 см как по горизонтали, так и по вертикали. Отдельные полосы рулона между собой герметично скрепляются соединительной лентой. В жилых помещениях потолок не должен доставать паробарьер, поэтому пленка после установки крепится рейками.

Укладка гидроизоляционной пленки

Гидроизоляция служит барьером для конденсата, который образуется на внутренней поверхности кровельного покрытия. Пленка крепится непосредственно на стропила горизонтально. Стропила не должны отстоять друг от друга на ширину больше 1,2 метра. Пленка может провисать на расстояние до 2 сантиметров, но не должна прикасаться к утеплителю. Поэтому после того, как пленка гидроизоляции будет закреплена на стропилах, поверх нее прибиваются контррейки, а затем уже монтировать кровельный материал.

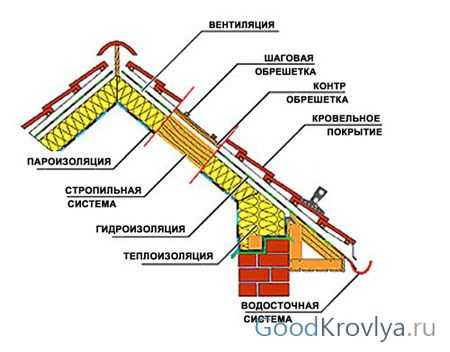

С сыростью призвана бороться система вентиляции пространства под кровлей. Влажный воздух из подкровельного пространства удаляется либо при помощи специальных вентиляционных клапанов, либо благодаря естественной тяге. Воздух должен проходить по пространству, образованному элементами конструкции крыши – обрешеткой и контробрешеткой. Несмотря на то, что система вентиляции потребует дополнительных расходов, она оправдывает траты тем, что срок службы крыши значительно продлевается. К тому же чердачное помещение может быть использовано для размещения различных трубопроводов и вентиляционных каналов.

Грамотная вентиляция двускатной крыши

Двускатные крыши могут быть установлены при помощи стропильных ферм, стропил и панелей не только из дерева, но и из стали или железобетона. Но в деревянных домах обычно устанавливают деревянные же конструкции.

Нет ограничений и в выборе кровельного материала. Кровля двухскатная может быть выполнена из металлочерепицы, гибкой черепицы, медного или оцинкованного листа, профнастила, шифера, волнисто-битумного листа, профнастила и т.д.

Двускатные крыши – самые распространенные в нашей стране конструкции. В последние годы они изрядно похорошели благодаря современным кровельным материалам и большему вниманию к дизайну со стороны владельцев дома и застройщиков

Установка двускатной крыши дома может, на первый взгляд, показаться не слишком сложным процессом. Однако в действительности для того, чтобы построить даже самую обычную крышу требуется большой опыт и знание многих нюансов и тонкостей. А если устанавливается двухскатная ломаная крыша, без обращения за помощью к профессионалам не обойтись – эта конструкция значительно сложнее обычной, к тому же даже незначительные ошибки при ее монтаже приведут к большим затратам материала.

goodkrovlya.com

строительство, монтаж каркаса, устройство, расчет

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Двускатные крыши набирают в последнее время все большую популярность в строительстве. Данная статья расскажет о том, что такое двускатная крыша – конструкция и возведение, а также — какие материалы и инструменты используются при ее строительстве.

Устройство двускатной крыши представляет собой две расположенные под углом друг к другу поверхности, опирающиеся на находящиеся на одной и той же высоте несущие стены. В верхней части скатов расположен конек, а по бокам расположены переходящие в стену фронтоны.

Крыша двускатная довольно часто возводится при строительстве таких зданий, как коттеджи, дачи, загородные дома и другие здания с небольшим количеством этажей.

Их оборудование и покрытие кровельными материалами является довольно простой процедурой, которую вполне можно выполнить самостоятельно.

Длина и ширина скатов подобной крыши могут быть самыми разными, это зависит исключительно от проекта, по которому строится дом. Точно так же, практически любыми могут быть углы наклона крыши и длина кровельных свесов.

Очень распространен каркас двускатной крыши, представляющий собой сложную конструкцию за счет размещения на ней мансарды, поскольку в данном случае производится сведение между собой четырех плоскостей, составляющих крышу.

Это позволяет обустроить под крышей просторное жилое или чердачное помещение, что требует дополнительной герметичности и надежности.

Монтаж двускатной крыши состоит из нескольких этапов:

• Установка несущих балок;
• Возведение обрешеток;
• Монтаж материала, из которого выполнена кровля.

В качестве основного материала при монтаже системы стропил используются балки из древесины и гвозди. Стропила представляют собой несущую систему крыши, а система стропил – это закрепленный на покрытии каркас, в котором производится установка утепления.

Очень важен правильный расчет крыши двускатной именно при строительстве стропильной системы, поскольку от грамотной установки стропил зависит как внешний вид получившейся в результате крыши, так и ее надежность, поэтому ни в коем случае не стоит пытаться сэкономить на каких-либо материалах или выполнить работу недобросовестно.

Очень важно правильно подобрать стропила. Они должны быть изготовлены из ровной древесины прямоугольного сечения, не имеющей никаких признаков трещин или гниения. Наиболее подходящим материалом является сосна, обладающая высокой прочностью и устойчивостью к внешним воздействиям.

Важно: ни при каких условиях не следует изготавливать стропила из перекрученной древесины, это может привести к возникновению неровностей крыши.

Очень часто устройство крыши двускатной производится с использованием деревянного бруса, хотя с развитием строительных технологий появилась возможность изготавливать надежные крыши из металлического профиля, обеспечивающего им долгий срок службы и большую защиту от негативных воздействий извне.

Устройство двускатной крыши

Основные элементы двускатной крыши (цифрами отмечены места соединений)

Строительство двускатной крыши производится описанным ниже способом. Для этого потребуются обрезная доска размером 50х150 мм и деревянный брус, размеры которого составляют 150х150 мм.

Поскольку данный вид крыши представляет собой установленные на системе стропил две пересекающихся плоскости, то строительство ее начинается после окончания возведения стен дома.

Первым этапом строительства является укладка вдоль наружных границ стен бруса, причем расстояние между ним и стеной должно составлять не менее 400 мм для более надежной защиты от ветра и осадков.

Далее производится установка обрезной доски на переводы вдоль дома, на котором строится двускатная крыша своими руками. Эта доска впоследствии будет использована в качестве основания стоек.

Крепление ее к перекрытиям осуществляется при помощи гвоздей, далее происходит установка самих стоек и обвязка верхней их части.

Далее производится монтаж системы стропил. Первым этапом является установка фронтонов, которые являются по своей сути продолжением стены, образующим вершину треугольника, которым будет полученная в результате двускатная крыша.

В случае установки мансарды производится ее обвязка с фиксацией доски ребром сверху.

Полезный совет: чтобы стропила наиболее плотно прилегали к переводам, обеспечивая высокую надежность, производится отпиливание нижней части доски, для чего укладывают доску на 100 мм ребром на перевод, плотно прижимая ее к ноге стропила, и в данном месте отмечается черта, по которой и производится распиливание.

В результате должен получиться подпятник со скосом, который должен плотно прилегать к переводу на всей его протяженности. Далее производится установка стропил, на них отмечаются линиями места отрезания излишков и распилов «в полдерева».

После тщательного закрепления верхних частей при помощи накладки производится окончательная установка стропил. Вдоль верхнего края обвязки элементы системы стропил закрепляются с использованием ригеля.

Рекомендуется при креплении пользоваться накладками из металла и гвоздями, обеспечивающими капитальное крепление.

После того, как установка фронтонов завершена, следует проконтролировать, чтобы все вершины находились на одном уровне. Для этого натягивают веревку от верхней точки фронтона и при помощи уровня производят проверку.

Карниз выполняется путем укладки специальной обрешетки, в которой выше фронтонов предусмотрены выпуски, составляющие 300-400 миллиметров.

Основные этапы возведения двускатной крыши

Схема конструкции двускатной крыши

Процедура укладки кровли при правильном подходе не представляет особой сложности. Она состоит из следующих этапов:

1. Для установки переводов или балок перекрытия прежде всего необходимо решить, включается ли в расчет двускатной крыши эксплуатация помещения чердака и будет ли обустроена мансарда. Для обычного чердака можно использовать обрезную деревянную доску размером 150х150 миллиметров, если же запланировано строительство мансарды, то следует использовать брус тех же размеров. Для обеспечения наилучшей прочности здания укладывать доску или брус следует только на стены.
2. Укладку балок перекрытия следует производить с выпуском от наружного края, составляющим 400 миллиметров, что обеспечит надежную защиту от дождевой воды и ветра.
3. Основаниями, на которых будут установлены стойки при обустройстве мансарды, служат обрезные доски, размер которых составляет 50х150 мм, их крепление рекомендуется производить при помощи кровельных гвоздей. Для того, чтобы двускатная кровля обладала достаточной надежностью и устойчивостью, следует тщательно отмерять все расстояния, не допуская ни малейшей погрешности.
4. Далее производится сборка и установка системы стропил, начиная с монтажа фронтонов описанным выше способом и отпиливания нижних частей досок для придания стропильной системе дополнительной устойчивости и надежности.

После того, как завершено сооружение конструкции двускатной крыши, производится покрытие ее кровельными материалами, скажем, вполне возможно возведение крыши из шифера своими руками.

При этом следует учитывать, что каждый материал имеет определенный вес, поэтому крышу следует рассчитывать так, чтобы она выдерживала:

• Собственный вес конструкции;
• Вес уложенных кровельных и вспомогательных материалов;
• Дополнительные нагрузки в виде снега и дождевой воды.

Плотное закрепление вершины обеспечивается путем распиловки излишних частей системы стропил и их запила. После завершения монтажа стропильной системы следует также произвести усиление стропил при помощи подкосом, упирающимся одним концом в стойку, а другим – крепящимся по центру ноги стропила.

Важно: при обустройстве под крышей жилой мансарды усиление стропил производится в обязательном порядке, обеспечивая дополнительную безопасность проживающих в ней людей.

Завершающим этапом возведения двускатной крыши является ее покрытие выбранным кровельным материалом, таким как профнастил, гибкая черепица, металлочерепица и т.д.

Преимущества строительства двускатных крыш

Двускатная кровля загородного дома

Двускатные крыши получили широкое распространение благодаря целому ряду преимуществ, таких как:

• Простая конструкция позволяет возводить кровлю, такую как крыша из шифера самостоятельно, не прибегая к помощи квалифицированных специалистов;
• Используемые материалы обладают довольно низкой стоимостью;
• За счет довольно большого угла наклона отведение воды с двускатной крыши происходит достаточно эффективно;
• Отсутствие сложных технологических решений и изломов делают строительство двускатной кровли интересным несложным занятием.

Следует также отметить, что двускатная крыша предлагает большое разнообразие архитектурных и дизайнерских решений, таких как вогнутые или выпуклые поверхности скатов, арки и многие другие оригинальные формы, позволяющие сделать свой дом уникальным и неповторимым на фоне других зданий.

krovlyakryshi.ru

Стропильная система двухскатной крыши: расчет, схема конструкции

Жилищное строительство на сегодняшний день настолько разнообразно, что порой возводимые конструкции приобретают совершенно причудливый фантастический вид. В особенности архитекторы любят поэкспериментировать с крышей, которую делают и прозрачной, и в виде листвы деревьев или цветка, и площадкой для катания на скейтборде – в общем, их фантазия совершенно безгранична. Но нам как-то ближе более простые варианты, например двухскатная крыша. О том, что это такое, и из чего состоит стропильная система двухскатной крыши – поговорим в этой статье.

Что же такое двухскатная крыша?

Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.

Двухскатная крыша – это сооружение, состоящее из двух прямоугольных плоскостей, соединяющихся в верхней части друг с другом, а в нижних частях – со стенами дома. Торцевая часть такой постройки обычно возводится из тех же материалов, что и стены здания, иногда здесь же сооружают вход на чердак.

В последнее время стало очень популярным строить на чердачном пространстве дополнительную комнату, зачастую использующуюся в качестве летней гостевой залы. Установка стропильной системы двухскатной крыши и последующее утепление получившегося помещения позволяют создать полноценную комнату, жить в которой можно как летом, так и зимой.

Все плюсы двухскатных конструкций

Основными составными частями стропильной крыши являются мауэрлат и стропильные ноги, кроме этого, сделать конструкцию прочной и надежной помогают различные подкосы, стойки, ригели, упоры и обрешетки. Чертеж двухскатной крыши также включает слой утеплителя, пароизоляции, гидроизоляции и непосредственно кровлю. Благодаря всем этим элементам двухскатная крыша обладает рядом преимуществ:

• простота технического исполнения;
• низкая вероятность протечек, так как конструкция цельная;
• высокая экономичность, ведь на ее возведение расходуется сравнительно небольшое количество материалов;
• возможность обустройства на чердаке полноценной жилой зоны;
• простота ремонта в случае появления дефектов;
• высокая прочность и износостойкость.

Угол наклона – важная составляющая прочной кровли

Величина угла наклона определяется в зависимости от погодных условий региона проживания, от особенностей стройматериалов и от архитектурных требований.

Например, в местностях, где выпадение большого количества осадков – нормальное явление, крыша всегда выполняется под большим углом. Это необходимо для того, чтобы на ее поверхности как можно меньше скапливались снежные массы, способные привести к обрушению постройки. В регионах с сильнейшими ветрами чаще всего строятся пологие крыши, так как давление ветра на такие конструкции значительно уменьшается.

В какой бы климатической зоне не находилось жилище, стропильная система двускатной крыши не может быть построена под углом менее 5 градусов!

Рекомендации по расчету площади двухскатной крыши

Проводить расчет не так сложно, как может показаться на первый взгляд, но этот кропотливый процесс требует усидчивости – все данные необходимо перепроверить как минимум по три раза. Согласитесь, никто не захочет тратить деньги на совершенно ненужные ему стройматериалы.

В некоторых случаях измерение площади крыши может быть осложнено некоторыми «препятствиями», например, наличием мансарды или необычной формой кровли – тут без помощи специалиста обойтись вряд ли получится. Мы же рассмотрим расчет площади на классическом варианте крыши с двумя скатами:

• Вначале определяем длину каждого ската, она равна расстоянию между нижним краем конька и крайней точкой карниза;
• Учитываем все элементы кровли: парапеты, свесы, брандмауэрные стены и другие конструкции, создающие дополнительный объем;
• Определяемся с типом кровельного материала, для которого будем рассчитывать площадь;

Следует учитывать, что в том случае, когда крыша покрывается рулонным или черепичным видом материалов, длина каждого ската станет меньше где-то на 0,7м.

• Такие элементы, как вентиляционные шахты, окна и дымоходные трубы, не принимаем во внимание;
• Когда с учетом всех деталей посчитана площадь каждого ската, рассчитываем уклоны: элементы скатов умножаем на косинус угла наклона крыши, причем расчет площади производим только по свесам.

Для наибольшего удобства расчета и получения верных данных лучше всего рассчитать площадь каждого элемента отдельно, а потом сложить полученные цифры.

Площадь крыши рассчитана, с кровлей определились – осталось только подробно разобраться во всех элементах конструкции, таких как стропила, мауэрлат, боковые/коньковые прогоны, подкосы и раскосы, а также диагональные связи, после чего можно приступать к расчету конкретного типа стропильной системы.

Висячие и наслонные стропила

Конечно, такое сооружение, как стропильная система двухскатной крыши своими руками, в умах многих представляется как нечто очень сложное и трудоемкое. Но если внимательно отнестись к возведению подобной конструкции и заблаговременно изучить необходимый материал – вопрос останется только в «количестве рук», которое вам понадобится для процесса стройки.

Начнем с такого составляющего крыши, как висячие стропила. Эти брусья имеют только две точки опоры – стены, поэтому основными нагрузками, действующими на них, являются изгиб и сжатие. Вес кровли, а также действие снега и ветра, через висячие стропила передается стенам, чтобы это давление компенсировалось, стропила соединяют затяжкой из металла или дерева. Располагать ее можно на любой высоте, но чем она выше, тем крепче и прочнее она должна быть.

Наслонные стропила представляют собой брусья, у которых имеется промежуточная подпорка, опирающаяся на внутреннюю стену дома. Основное воздействие на такую конструкцию – изгиб. Несущая конструкция кровли выполняется только из наслонных опор, когда расстояние между ними не больше 6,5 м.

Одна и та же кровля может состоять из наслонных и висячих стропил одновременно: где есть промежуточная опора – возводятся наслонные стропила, а где нет – висячие.

Мауэрлат и прогоны

Нижняя часть стропил в домах, построенных из бруса, опирается на верхний венец, а в зданиях из кирпича или пенобетона – на специальный брус, называющийся мауэрлатом. Для его укладки по внутренней части несущей стены располагают гидроизоляционный материал, на который и ложится мауэрлат. Длина бруса может быть равна длине стены здания, а может подгоняться под размер каждой стропильной ноги – так даже экономичнее.

Коньковый прогон – брус, к которому закрепляются верхние части стропил. То есть – это конек крыши. Его длина зависит от длины кровли, поэтому для его возведения применяются как цельный массив, так и несколько бревен.

Боковые прогоны нужны для дополнительной опоры стропил, их упор также делается во фронтоны здания. Концы таких прогонов иногда выпускаются за пределы фронтонов, таким образом, получаются разгружающие консоли, как результат – давление кровли на центральную часть прогона значительно уменьшается.

Если кровля здания возводится из тяжелых материалов, например из натуральной черепицы, то боковые прогоны делаются в виде коромысла, для этого бревна немного подтесывают и изгибают.

Еще немного о важных элементах крыши

Дополнительные диагональные перекрытия называются раскосами, с помощью которых укрепляется стропильная система двухскатной крыши, и увеличиваются характеристики противостояния ветру фронтонами. Верхняя часть раскосов упирается во фронтоны, а нижняя – в центральное перекрытие.

Подкосы необходимы для уменьшения нагрузки на стропильные ноги, их установка под углом в 45 градусов и выше позволяет значительно сократить ветровые нагрузки и давление снежных масс на кровлю, поэтому в северных регионах страны такие элементы крыши просто незаменимы.

Если крыша состоит из скатов различной площади, то и угол их наклона не будет равным. Следовательно, для наибольшей прочности такой конструкции в местах «перелома» возводят вертикальные стойки, на которые опираются боковые прогоны. Чаще всего такие конструкции строят для мансардных помещений.

В местностях, отличающихся постоянным сильным ветром, стропильные системы в обязательном порядке укрепляют диагональными связями, представляющими собой доски, толщина которых от 25 до 50 мм. Нижний край доски закрепляется к пятке стропильной ноги, а верхний – к середине противоположных стропил.

Правильный расчет материалов для стропильной системы двухскатной крыши

Не стоит бояться самостоятельно производить все необходимые расчеты, ведь размеры двухскатной крыши, в особенности, если она имеет форму равнобедренного треугольника, без глубоких математических знаний вычислить сможет любой человек.

Итак, рассмотрим расчет стропильной системы двухскатной крыши на конкретном примере. Дом, для которого требуется возвести подобную конструкцию, имеет ширину (Ш_ир) 4м, длину в 6м, а угол наклона стропил (У) должен быть равен 120 градусов. Кровля будет возводиться из металлочерепицы, расстояние между стропилами планируется в 1 метр.

Для начала находим высоту центральной опоры (Ц):

Ц = 0,5?Ш_ир / tgY/2 = 0,5?4 / 1,73 = 1,2м

Длину стропильной ноги (Дс) вычисляем по следующей формуле:

Дс = 0,5?Ш_ир / sinY/2 + 0,5 = 2,8м

0,5 в этой формуле – припуск на козырек крыши, его нужно учесть в обязательном порядке!

Площадь крыши (Пк) = Д ? Дс ? 2 = 33,6 м²

Получается, что именно такое количество листов металлочерепицы вам понадобится для кровли.

Расстояние между каждой планкой обрешетки (Рп) условно возьмем за 35 см, значит:

Длина обрешетки = Дс / Рп ? Д ?2 = 96 погонных метров

При длине дома в 6м и расстоянии между стропилами в 1м нам понадобится 7 стропильных ног, значит количество бруса для них и для мауэрлата нужно не меньше, чем:

Длина бруса = (2 ? Дс + Ш_ир + Ц) = 75,5 п.м.

Необходимое количество остальных материалов рассчитывается таким же образом. Когда все вычисления будут сделаны и нужный объем стройматериалов закуплен – приступаем к непосредственному строительству двухскатной крыши.

Строим двухскатную крышу своими руками

Итак, теперь мы вплотную подошли к такому моменту, как установка стропильной системы двухскатной крыши. Начинается этот процесс с возведения балочных перекрытий.

Вариантов их монтажа всего два:

• Если помещение чердака не планируется использовать в качестве жилья, то для перекрытий подойдут доски размером 50 ? 150 мм.
• Для обустройства мансарды уже потребуется брус с размерами 150 ? 150 мм, причем каждый из них укладывается именно на несущие стены здания. Только так можно создать по-настоящему надежную и прочную мансардную конструкцию, только стоимость ее возведения будет на порядок дороже, чем строительство обычного чердака. Зато жилая зона дома значительно увеличится – решите, что для вас важнее и продумайте все до мелочей.

Балки перекрытия укладывают по всей ширине здания, оставляя по 500-600мм на выступ от несущих стен – это защитит стену от воды, стекающей со скатов крыши. По всему периметру дома на балках укладывают доску, которая станет основанием для стоек стен второго этажа – мансарды.

Для сооружения всех элементов крыши используются следующие крепежные материалы:

• шурупы,
• гвозди,
• саморезы,
• дюбеля,
• проволока,
• металлические угольники.

Как только будут установлены стойки, можно приступать к обустройству стропил.

Стропильная система чердака

Такая стропильная система двухскатной крыши своими руками является самой простой в техническом исполнении. Почему? Во-первых, потому что не нужно рассчитывать устройство стропил в зависимости от материала и расположения утеплителя.

А во-вторых, размеры сечения нам тоже не понадобятся.

Проще всего «укротить» двухскатную крышу правильной треугольной формы, ведь все ее составные части будут иметь идентичные размеры.

Кроме того у этой системы есть еще несколько неоспоримых преимуществ:

• сечение стропил и брусьев обладает высоким запасом для несущей способности;
• эта форма очень надежна, так как нагрузка на конструкцию распределяется равномерно, и исчезает риск деформации стропильных ног;
• треугольная стропильная система – независимая конструкция, поэтому при возникновении неполадок в других элементах здания, она остается неповрежденной;
• балка, укладываемая с небольшим выступом, выполняет также функцию каркаса для всего веса кровли – а это дополнительная надежность всего здания в целом.

Стропильная система мансарды

Речь пойдет именно только об одноуровневой мансарде, так как ее вполне можно соорудить своими руками. Возведение более сложных конструкций рекомендуется поручать опытным специалистам, так как легко можно ошибиться в расчетах без их помощи, и результат будет плачевным.

На балку выставляется доска, от которой отпиливается нижняя часть – делается это для того, что не было зазоров между балками и стропилами.

На доску (100 мм) нужно уложить балку, отчертить линию на месте их стыковки. Затем по этой линии доску необходимо распилить, в результате чего должна получиться скошенная доска, которая будет плотно прилегать ко всем балкам перекрытия.

Далее стропильная система двухскатной крыши предполагает установку получившихся досок на то место пересечения двух стропил. Затем нужно вновь нарисовать линию и отрезать от доски ненужную часть.

Опять-таки по этой линии производим распил и так далее. Выполнение этих действий обеспечит плотное и точное закрепление верхней части стропильной системы, к установке которой можно приступать. С помощью накладки закрепляйте каждый ряд стропил вверху (на коньке), в завершение скрепите получившуюся обвязку специальным ригелем, который будет выполнять роль перекрытия для потолка.

От того, насколько прочно будут закреплены между собой стропила, напрямую зависит жесткость возводимой конструкции. Лучше всего использовать специальные накладки из металла – так вы сможете добиться наибольшей прочности крыши.

Когда все ряды стропил будут зафиксированы, можно начинать проверку правильности создания фронтонов – они должны быть расположены строго под прямым углом. Тут пригодится строительный отвес – вещь незаменимая для подобных ситуаций.

Когда правильность конструкции не вызывает никаких сомнений, можно начинать капитальное закрепление всех деталей между собой, в этом поможет мягкая проволока, гвозди или скобы.

Теперь нужно натянуть бечевку по верхней точке фронтонов, так будет удобнее устанавливать средние стропила на едином уровне.

Чтобы исключить возможность провисания стропильной системы, надо усилить средние стропила специальными подкосами.

Установка подкосов обычно не вызывает никаких сложностей: нижняя их часть закрепляется к стойке мансарды, а верхняя – к середине стропильной ноги, где нужно выпилить паз необходимой глубины. Для закрепления конструкции нужно выбирать гвозди от 200 мм.

Вот и все – стропильная система двухскатной крыши своими руками готова! Остается только соорудить обрешетку и покрыть крышу кровлей, но это уже совсем другие технологии, о которых разговор пойдет в следующей статье.

roof-tops.ru
