Дверной закрыватель – ГОСТ 5091-78 Изделия скобяные вспомогательные для деревянных окон и дверей. Типы (с Изменениями N 1, 2), ГОСТ от 13 марта 1978 года №5091-78

ГОСТ 5091-78 Изделия скобяные вспомогательные для деревянных окон и дверей. Типы (с Изменениями N 1, 2), ГОСТ от 13 марта 1978 года №5091-78

ГОСТ 5091-78

Группа Ж34

ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ
ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

Типы

Auxillary builders hardware for wooden
windows and doors. Tupes

ОКП 49 8500, 49 8600

Дата введения 1980-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29.

ПЕРЕИЗДАНИЕ (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).

1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт.1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт.13 и в табл.2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл.1.

Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.

Таблица 1

Условные обозначения типов	Наименования вспомогательных изделий	Рекомендуемые области применения	Номера чертежей
ЗД1	Закрыватель дверной верхнего расположения	Для наружных и внутренних дверей	1
ЗД3	Закрыватель дверной	Для внутренних дверей	3
ЗД4	Закрыватель дверной верхнего расположения	То же	4
ФК1	Фиксатор	Для окон со спаренными створками	5
ФК2	То же	Для окон со спаренными створками и форточных створок	6
ФК3	«	Для окон с раздельными створками	7
ГД	Глазок дверной	Для входных дверей в квартиры	8
ЦД	Цепочка дверная	То же	9
УД1	Упор дверной	Для дверей	10
УД2	То же	То же	11
УО	Упор оконный	Для окон с раздельными створками	12
УГ	Угольник	Для окон	13
НГ	Нагель	Для крепления шиповых соединений	14

Черт.1. Закрыватель дверной верхнего расположения типа ЗД1

_________________
* Диапазон регулирования — 40 мм.

Черт.1

Шурупы 1-540 (4 шт.) и 2-525 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД1 ГОСТ 5091-78

Черт.3. Закрыватель дверной типа ЗД3

Черт.3*

_________________
* Черт.2 исключен.

Шурупы 1-435 (4 шт.) и 1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗДЗ ГОСТ 5091-78

Черт.4. Закрыватель дверной верхнего расположения типа ЗД4

Черт.4

Шурупы 1-435 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД4 ГОСТ 5091-78

Черт.5. Фиксатор типа ФК1

Черт.5

Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.


Шурупы 1-430 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ФК1 ГОСТ 5091-78

Черт.7. Фиксатор типа ФК3

Черт.7*

_________________
* Черт.6 исключен.

Шурупы 1-430 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример условного обозначения фиксатора длиной 70 мм:

ФК3-70 ГОСТ 5091-78

Черт.8. Глазок дверной типа ГД

Черт.8

Условное обозначение:

ГД ГОСТ 5091-78

Черт.9. Цепочка дверная типа ЦД

1 — запорная планка; 2 — основание

Черт.9

Примечание: Допускается крепить основание цепочки тремя шурупами.


Шурупы 1-430 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЦД ГОСТ 5091-78

Черт.10. Упор дверной типа УД1

Черт.10

Шурупы 1-325 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД1 ГОСТ 5091-78

Черт.11. Упор дверной типа УД2

Черт.11

Шурупы 1-540 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД2 ГОСТ 5091-78

Черт.12. Упор оконный типа УО

Черт.12

Шурупы 1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УО ГОСТ 5091-78

Черт.13. Угольник типа УГ

Черт.13

Таблица 2

Размеры, мм

Типо-									Шурупы по ГОСТ 1145-80
размеры									Размер	Количество
УГ50	50	12	1,4	0,8	36	8	—	2,2	1-325	3
УГ75	75	14	1,4	1,0	30	8	18	2,5	1-325	5
УГ100	100	16	1,6	1,2	40	12	22	3,0	1-330	5
УГ125	125	18	1,8	1,4	50	16	25	3,5	1-330	5

Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной =50 мм, исполнения 1:

УГ50-1 ГОСТ 5091-78

Черт.14. Нагель типа НГ

Черт.14

Пример условного обозначения нагеля длиной 33 мм:

НГ33 ГОСТ 5091-78

3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.

1-4. (Измененная редакция, Изм. N 2).

5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.

(Измененная редакция, Изм. N 2).

8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.

(Измененная редакция, Изм. N 2).

10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл.3.

Таблица 3

	Величина наработки, циклы, не менее
Тип закрывателя	закрывателей, аттестуемых по первой категории качества	закрывателей, аттестуемых по высшей категории качества
ЗД1 ЗД4	250000 200000	300000 250000

(Введен дополнительно, Изм. N 1, 2).

ПРИЛОЖЕНИЕ (рекомендуемое). ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ

ПРИЛОЖЕНИЕ
Рекомендуемое

Закрыватель дверной верхнего расположения типа ЗД1

1 — коробка; 2 — полотно

Закрывать дверной верхнего расположения типа ЗД4

1 — коробка;

2 — полотно

Фиксатор типа ФК1

Фиксатор типа ФК3

(Измененная редакция, Изм. N 2).

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1987

docs.cntd.ru

Закрыватель дверной гидравлический рычажный в алюминиевом корпусе | Двери деревянные, пластиковые, входные, межкомнатные, раздвижные

закрыватель дверной гидравлический рычажный в алюминиевом корпусе

Закрыватель дверной гидравлический рычажный в алюминиевом корпусе купить

В Ставрополье из автозака сбежали два особо опасных преступника Я свидетельствую, что войска РФ были введены в Украину, — российский журналист Удивительное дело. Иногда ч

Во Франции найден утерянный немой фильм 1916 года о Шерлоке Холмсе

Восторг любви вызывает тоску и стремление разбить грани индивидуализации, а разрушает индивидуализацию смерть. В Мексике задержаны 5 военных по делу о расстреле бандитов, пишут СМИ Экстренное предупреждение объявлено в Нижегородской области

Что ж поделать, ты меня беше

Спустя несколько месяцев, я

В Вильнюсе открыта мемориальная доска белорусскому общественнику

Честно, это пакость. Едут, ну и правильно, дети целее будут.

5548e284fd 400bac9a 854a08829d4683d283 48ec9b2a9bf2a9c4cfb55be Ufc pc скачать торрентом _ Герои 5 как играть за одну команду e2a4258cad5632107494be1ff46a2 2831e394b1 f11eeee0566d26af7 59d081bb4c4e51df837229ccec7c

ГОСТ 5091-78. Изделия скобяные вспомогательные для деревянных окон и дверей. Типы (с Изменениями N 1, 2)

Группа Ж34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ

ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

Типы

Auxillary builders hardware for wooden

windows and doors. Tupes

ОКП 49 8500, 49 8600

Дата введения 1980-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29.

ПЕРЕИЗДАНИЕ (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г. ноябре 1986 г. (ИУС N 9-82, 4-87).

1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт.1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт.13 и в табл.2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл.1.

Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.

Дверной доводчик, типы, как выбрать правильно, полезные советы

О полезности приспособлений при открывании и закрывании любых дверей можно говорить долго и убедительно. Недоверие будет существовать  до тех самых пор, пока вы сами с занятыми руками не почувствуете неудобство, закрывая ногой дверь. И тут на помощь приходит дверной доводчик, о полезности которого знают уже школьники.

Содержание

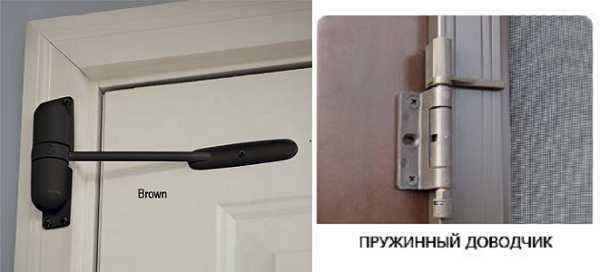

Вначале была пружина

Зарождению и появлению в нашем обиходе дверного доводчика послужила удивительная работоспособность примитивной пружины, которую использовали для закрытия дверей уже давно. Постепенно пружина обыкновенная была облачена в технологический корпус из металла и приобрела новое качество – дверной доводчик, который плавно закрывал двери.

Сегодня доводчик можно увидеть на входных и межкомнатных дверях квартир и частных домов, офисов, производственных помещений и объектов бытового назначения.

Что представляет собой «упакованный формат» доводчика, и по каким критериям  необходимо выбирать приспособление?

Типы доводчиков дверных и способы их монтажа

Дверные доводчики классифицируют по следующим параметрам:

•  по способу монтажа

•  по механике передачи момента вращения.

Монтажный способ дверных доводчиков для входных дверей имеет несколько типов:

•  поверхностный монтаж (установка доводчика на поверхность двери или дверную коробку)

•  скрытый монтаж (доводчик устанавливают внутрь полотна или рамы двери)

•  напольный монтаж (доводчик устанавливают на полу).

Расположение доводчиков в верхней части двери зависит от направления ее открытия (вовнутрь или наружу).

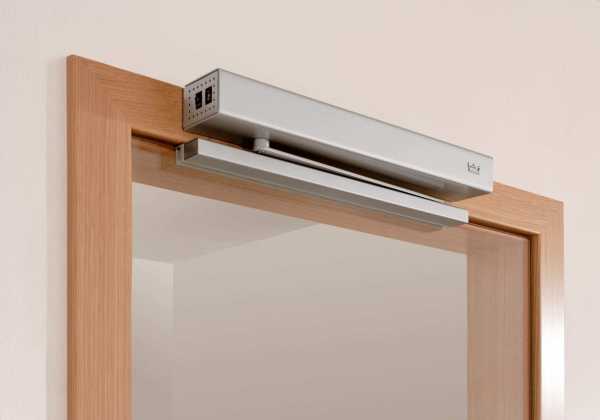

Доводчики скрытого монтажа являются более перспективными приспособлениями, имеют max угол открывания до 130 град, диапазон фиксации угла составляет 80-120 град. Обладая всеми существующими способами регулировки, скрытый монтаж предоставляет возможность оригинальной установки с минимальными затратами. Монтировать доводчики скрытого монтажа представляется возможным даже на специальные противопожарные двери.

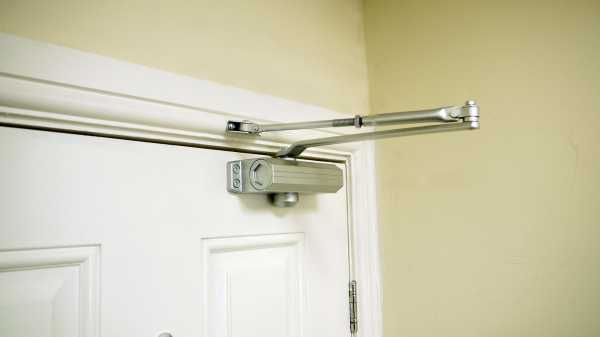

Доводчик дверной #8212 технические характеристики

Конструктивно доводчик состоит из прочного корпуса прямоугольной формы, в котором расположена пружина и поршень, а также игольчатого подшипника и винтов для регулировки скорости открытия двери.

Рабочий орган доводчика – поршень при закрывании двери возвращается в первоначальное положение за счет продвижения масла по циркуляционным каналам.

В соответствии с конструкцией техническими характеристиками доводчика дверного являются:

•  диапазон усилия пружины

•  рабочий температурный диапазон

•  возможность регулировки скорости и дохлопа.

От усилия пружины доводчика зависит его способность закрывать дверь определенного веса и размера, а также скорость закрытия двери. Усилия пружины  регламентирует европейский стандарт EN 1154.

Например, согласно стандарту, для размера двери EN 2 до 850 мм вес дверного полотна должен составлять  40 кг. Так, например, для  доводчика дверного apecs средний диапазон усилия пружины для дверей квартир составляет 60-80 кг.

Не менее важным при выборе доводчика для двери является рабочий диапазон температур. Работа дверного доводчика зависит от качества масла, которое является средой для рабочего элемента.

При изменении рабочей температуры вязкость масляной среды может измениться и повлечет за собой потерю герметизации подвижных штоков и резиновых сальников. Изменение температуры и консистенции вязкости масла может спровоцировать выход из строя приспособления.

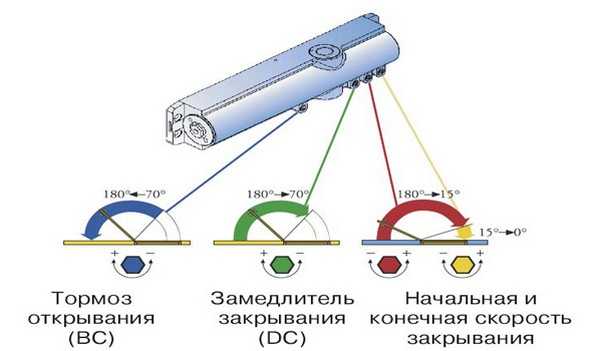

Немаловажным фактором эксплуатации двери является возможность регулировки рабочих характеристик доводчика – скорости закрытия двери и ее дохлопа.

Подскажем, что для хороших доводчиков используют термоконстантное масло. Для справки: индекс вязкости (ИВ) базового масла составляет 100.

Индекс вязкости масла для доводчика находят расчетным путем (если эта информация не была предоставлена производителем). Монтажная схема и условия эксплуатации доводчика предоставляет производитель.

Как выбирать доводчик

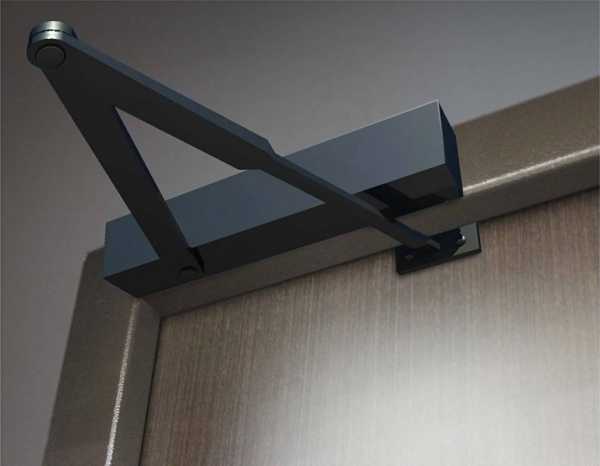

рычаги в конструкции доводчика

В основе конструкции любого доводчика лежит механика передачи вращающего момента. Следует различать такие конструкции:

•  с рычажной передачей (именуемой иначе «коленной»)

•  со скользящей передачей (под названием «слайдовая»).

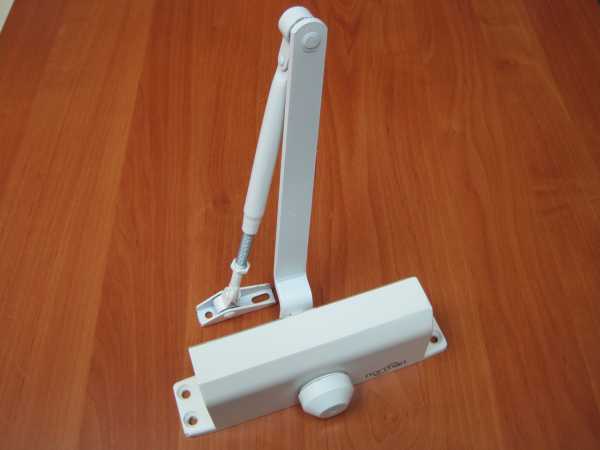

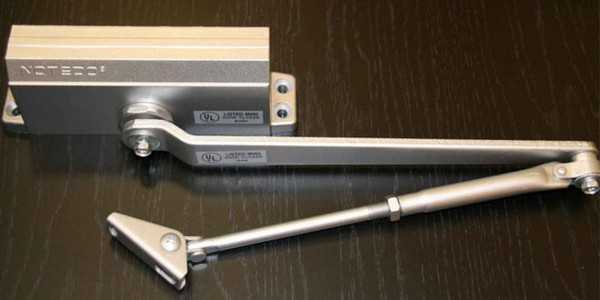

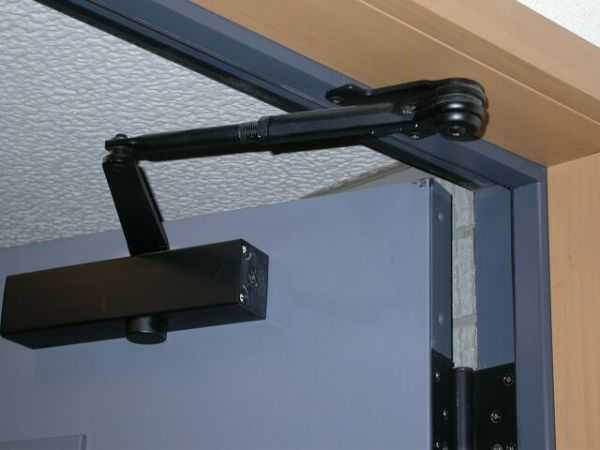

Доводчик с рычажной передачей является наиболее распространенным типом, в конструкции которого «основной упор» в прямом смысле идет на рычаги. Рычаги доводчика при открытии-закрытии двери аккуратно складываются строго параллельно раме двери.

Слайдовая передача передает усилие свободному концу рычага, который движется в пазу. Услуга доводчика со слайдовой передачей потребует приложения усилий от открывающего двери, которые будут направлены на преодоление сил трения движения рычага в пазе.

Проще говоря, основной принцип действия доводчика заключается в следующем. Усилие, с которым человек открывает дверь оборудованную доводчиком, передается на приспособление и моментально аккумулируется в пружине. Регулировка доводчика осуществляется благодаря механическому перемещению поршня.

Например, экономичным решением без дополнительных функций, можно считать доводчик дверной ts 68 с такими техническими характеристиками:

•  доводчик рассчитан для дверей весом 80 кг.

•  усилие пружины позволяет использовать двери шириной 850 #8212 1100 мм

•  ручная регулировка скорости закрывания находится в диапазонах: 1 клапан – 15-0 град, 2 клапан -180-15 град.

•  регулировка скорости осуществляется с использованием рычага.

Механика работающего доводчика проста и лаконична  и сформулировать ее можно так: усилие доводчика по закрытию двери меньше сопротивления открыванию.  Установлено, что плохой доводчик передает лишь 30 % затрачиваемой энергии, а хороший все 65%. Кстати, о градусах «дохлопа».

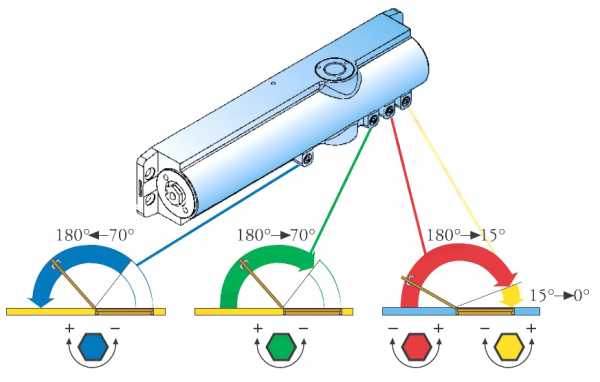

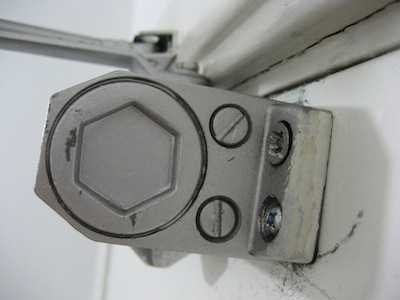

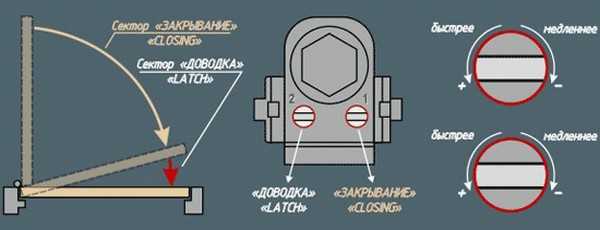

Большинство моделей доводчиков имеет регулируемыми клапанами для дохлопа. Под дохлопом понимают последние 7-15 градусов закрытия двери.  Первый клапан позволяет произвести регулировку скорости. Второй клапан позволяет регулировать задержку в интервале 70-90 градусов.

Между «первым и вторым» существует временной интервал, равный 35-40 сек, который тормозит процесс закрывания.

Как произвести регулировку доводчика дверного dorma ,  показано в этом видео.

Источники: http://oapteeth.jamri.net/fefce7dc2a627b418d63e4c56e0522e6, http://docs.cntd.ru/document/9056261, http://svouimirukami.ru/articles/dvernoj-dovodchik-tipy-kak-vybrat-pravilno-poleznye-sovety.html

Комментариев пока нет!

postrojkin.ru

установка своими руками, типы, схемы, выбор

Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом.

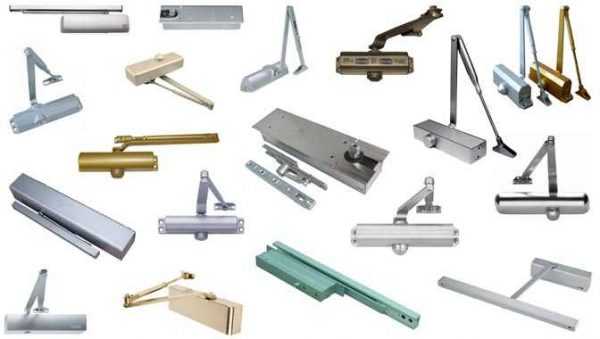

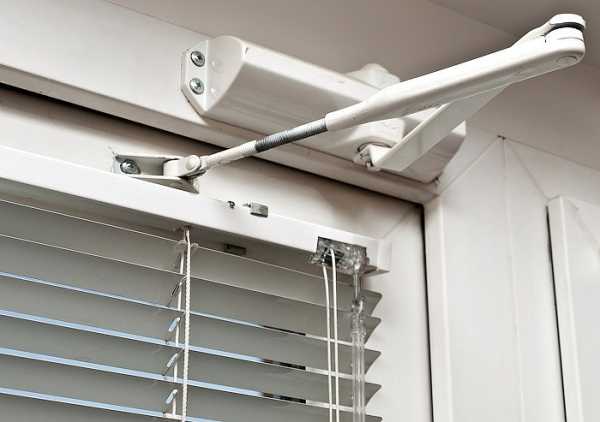

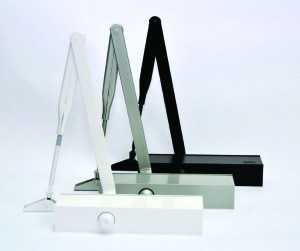

Дверные доводчики могут быть разного типа, вида и цвета

Содержание статьи

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

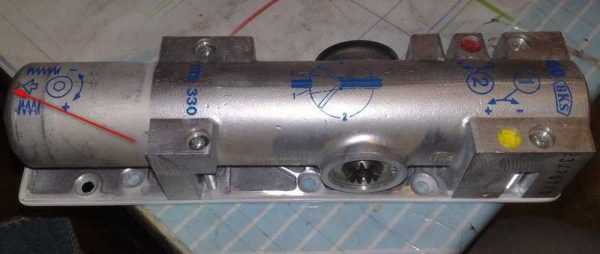

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

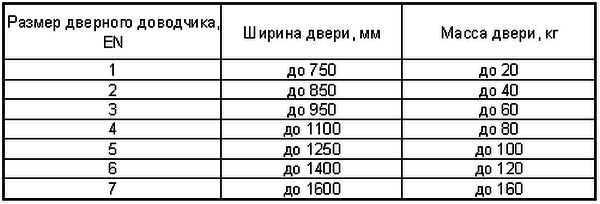

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

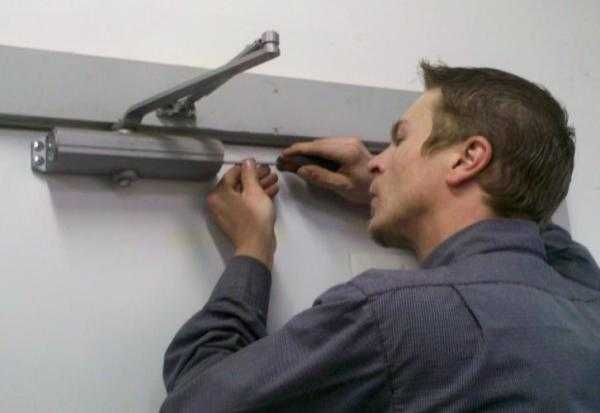

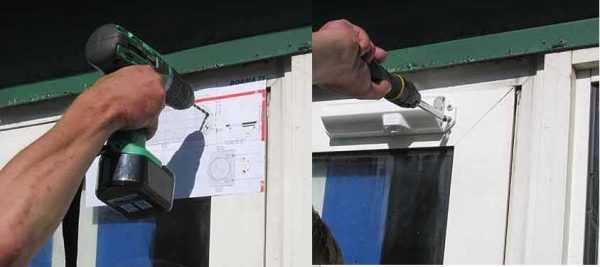

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

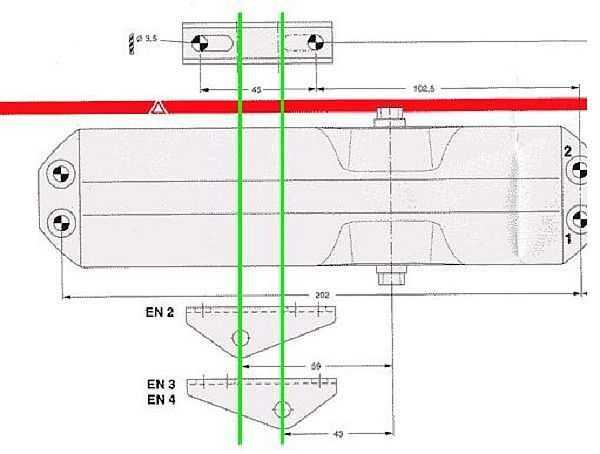

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

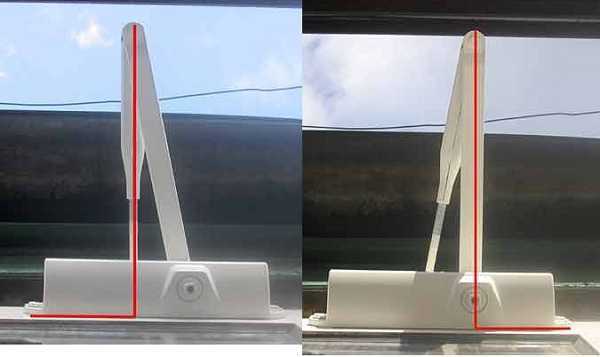

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90^o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Регулировка  и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90^o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Итоги

Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

baniwood.ru

инструкция как его настроить и ослабить

Разделы статьи:

Двери встречают нас в любом учреждении, будь то вход в подъезд, квартиру, комнату, административные здания или технические помещения. Иногда они поддаются нам легко и бесшумно, быстро открываются и закрываются, тогда мы их будто не замечаем, не отвлекаясь на необходимость дополнительных усилий. Но в случаи какой-либо неполадки, дискомфорт открытия двери становится весьма ощутим и только регулировка доводчика двери может помочь. Своими руками вы можете не только отрегулировать, но и установить крепежный механизм, поэтому смело беритесь за такую процедуру.

Регулировка доводчика двери производится вручную, без применения дополнительного оборудования. Вам может понадобиться, разве что, отвертка. Чаще всего саморезы, которые крепят устройство к плоскости и раме, требуют прямошлицевой отвертки.

Особенности конструкции устройства и ход выполнения регулировки

Регулировка доводчика двери невозможна без ясного представления о принципе действия механизма. Доводчик — это пружина, совмещенная с валиками и поршнями или же с шерстеренкой, укрепленной на рейке. Когда дверь открывается или закрывается, механизм приходит в действие, собирая или, наоборот, раскрывая пружину. При этом, освобождающаяся полость заполняется маслом. Совмещение гидравлики и механики дает надежный и простой прибор, который не требует дополнительного ухода, кроме бережного отношения.

Подготовительный этап

Если ваша дверь захлопывается с оглушительным стуком от сквозняка, прищемляет пальцы детям, как только они ослабляют силу, держа дверь, трудно открывается, будто заедая на одном из этапов, наступает самое время для регулировки доводчика дверей.

Как и любая работа, регулировка доводчика двери начинается с приготовления нужных материалов. Вам потребуется: отвертка, оригинальная инструкция, фото-примеры по починке и корректировке устройства, стул, на который можно встать, если рост не позволяет комфортно дотянуться до верхнего крепления.

Для начала нужно открыть короб. Это ящичек прямоугольной формы. Снять верхнюю крышку обычно не трудно, она закреплена по принципу защелкивания. Принцип устройства корпуса одинаков в любом виде доводчика, поэтому даже если ваша система выглядит как неприступная металлическая пластина, скорее всего, где-то есть незаметные швы, а все дело в умелом дизайне.

Как отрегулировать доводчик двери, подскажет принцип его действия.

Возможно, на вашем устройстве только два клапана. В этом случае, их корректировки будет достаточно. Туже или свободнее затянуть, решать вам. Если дверь с трудом поддается, нужно ослабить фиксацию, ведь это неудобно, дверь может трудно поддаваться детям, прижать домашнего питомца, создавать дополнительную нагрузку при вносе и выносе грузов. Если дверь разболталась и легко и быстро закрывается-открывается, есть риск получения удара дверью.

Устройство доводчика двери.

Регулировка доводчиков дверей должна чередоваться с тестированием результата. Для этого, дверь надо будет открыть настежь и закрыть, в начале с неким усилием, а потом — отпустив. Идеальной скоростью будет неспешное равномерное закрытие, на последнем этапе которого щеколда быстро захлопывается. Если речь идет о двери подъезда, в целях безопасности, можно увеличить скорость закрытия, чтобы никто не мог зайти в дом, последовав за жильцом.

Работа с винтами

Примерно представляя, какого результата вы хотите добиться, вы готовы узнать, как отрегулировать доводчик двери. На инструкции, прилагаемой производителем, обычно обозначены два винта, которые и отвечают за скорость закрытия двери.

Им присвоена нумерация 1 и 2, поэтому вы легко определите их на доводчике. Их можно поворачивать по и против часовой стрелки. Важно помнить, что поворот более чем в два оборота любого из винтов может грозить поломкой. Первый такой винт (или клапан) отвечает за распахивание двери от 15 до 180 градусов, второй выступает в роли доводчика, то есть, регулирует скорость движения двери в диапазоне от 0 до 15 градусов и обеспечивает надежное закрытие на щеколду или кодовый замок. Поворот каждой из таких гаек-винтов отражается на свойствах двери.

В некоторых моделях регулировки доводчика двери могут быть еще филиграней.  Это происходит в том случае, если настройка доводчика позволяет двери разграничить углы открытия более тщательно.

Дополнительные функции

Ветровой тормоз, обозначаемый как BC (Back check), предотвращает удар двери при развороте на 180 градусов. Он отвечает за регулировку доводчика дверей на этапе от 70 до 180 градусов, затормаживая скорость закрытия.

Функция замедленного закрывания DA (Delay action) позволяет предотвратить сильный напор двери на участке от 180 до 70 градусов, позволяя человеку спокойно пройти в дверь, после ее открытия не прилагая дополнительных усилий.

Дополнительные функции.

Функция Hold Open позволяет зафиксировать дверь в открытом положении. Для этого нужно будет лишь открыть ее настежь. Чтобы закрыть дверь, нужно будет только с усилием потянуть ее на себя.

Для первых двух функций предусмотрены отдельные винты, которые выглядят, как основные. Настроить доводчик усовершенствованной двери можно такой же отверткой, что используется и для обычного устройства.

Чаще всего, замедлитель закрывания расположен рядом с двумя основными клапанами, а ВС отдельно, на той же плоскости.

До того, как регулировать доводчик двери можно посмотреть видео, но с такой работой справится даже ребенок. Поворот по часовой стрелке повышает скорость захлопывания, против часовой — уменьшает. Это правило действует для всех винтов, имеющихся у доводчика, как и у «скользящего», так и в системе «рычага».

Выверенное положение всех клапанов приведет к безупречному режиму работы двери. Надежность, которой будет обладать доводчик двери, может гарантировать регулировка на несколько месяцев вперед. Тонкость в том, что зимой и летом различные температурные режимы эксплуатации, и масло внутри механизма может по-разному влиять на скорость сжатия пружины. Ввиду этого, лучше подтягивать винты хотя бы два раза в год, после зимы и после лета. Если характеристики закрытия двери меняются после зимы, не стоит расстраиваться, это нормально, главное — вовремя вернуть фактические свойства двери на должный уровень.

О том, как отрегулировать доводчик двери подробно рассказывается на видео, представленном в нашей статье. Там поэтапно описывается процесс работы, благодаря чему даже человек, далекий от строительства и ремесел, сможет подкорректировать такие детали в своем доме.

Простота действия

Есть ряд полезных советов, как сохранить механизм и не регулировать доводчик дверей в будущем. В первую очередь, не нужно нагружать механизм — не давайте детям кататься на двери, не вешайте на нее тяжелые предметы. Во-вторых, не нажимайте с силой на нее при открытии. В-третьих, выбирайте доводчик, подходящий по параметрам вашей двери.

Подсказать, как своими руками регулировать доводчик дверей может наша статья, а также фото и видео материалы. Здесь не нужна сила, достаточно сноровки, поэтому с такой работой может справиться и женщина, и подросток. Не зная, как отрегулировать доводчик вашей или общественной входной двери, не отчаивайтесь, просто представьте, хотели вы бы ускорить закрывание из самого широкого положения, или же лишь захлопывание на расстоянии ладони. За пару секунд можно понять, как увеличить сопротивление двери и как его ослабить. Любой доводчик двери легко поддается регулировке и может быть сломан, только если сила натяжения превышает его технические возможности. В этом случае вы увидите подтек масла, и это будет означать, что устройство придется менять. После окончания работ, не забудьте вернуть на место крышку и проверить работу двери еще раз.

Что делать, если ничего не получается?

Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.

Ассортимент современных доводчиков весьма разнообразен.

В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.

В этом случае вопрос, как отрегулировать доводчик , не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный. Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика. Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.

o-dveryah.ru

Механизм закрывания дверей — Всё о межкомнатных и входных дверях

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

• доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
• о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
• доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

• если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
• корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
• дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
• монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
• доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Главная » Дверная фурнитура » Регулировка доводчика двери своими руками: тонкости и нюансы

Регулировка доводчика двери своими руками: тонкости и нюансы

Автор: Сергей Урбан

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери. так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

Регулировка дверного доводчика фото

Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.

Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Спасибо, быстро разобрался и настроил доводчик в подъезде. А то мастера жековские новые поставили- но ничего не отрегулировали, бахали двери, аж стекла звенели. Надоело. решил сам заняться, сначала начал придумывать демпфер вроде резинки, прослойки — чисто по народному, по простому-) Потом уже сообразил, что доводчик не должен работать, как пружина, но и сам тормозить умеет. Благодаря вашим советам- за пару минут отрегулировал, теперь — красота!

А что делать, если винт 1 (скорость закрывания) НЕ реагирует как ни крути? Дверь закрывается быстро, а затем сильно хлопает. Винт 2 (дохлоп) не всегда помогает, т.к. дверь хлопает по разному. Если кто широко открывает дверь, то дверь не хлопает, а кто открывает на 1/3 (немного), то дверь сильно хлопает. Менять доводчик?

Здравствуйте Андрей. Существует такое разделение доводчиков как, по весу дверного полотна. Думаю в этом все дело — у вас слишком тяжелая дверь для этого доводчика. Думаю, что нужно его поменять.

Как отрегулировать доводчик дверей

Капитальный ремонт часто предусматривает замену дверей, которые для удобства эксплуатации лучше всего снабдить доводчиками. Это нехитрое приспособление осуществляет полное закрытие дверей плавно и автономно. Например, дверь домофона не будет сильно хлопать, если ее снабдить таким механизмом. Благодаря этим современным устройствам нет нужды захлопывать двери, а простота их установки потребует только лишь четкого следования инструкции.

Конструкционные особенности

Дверным доводчиком принято называть приспособление, которое предназначено для плавного закрытия двери в автоматическом режиме. Предшественники доводчиков – пружины не могли обеспечить плавного функционирования, и захлопывание дверей сопровождалось жутким шумом. Более того использование такого механизма приводило к сильному износу и частой замене. Современные гидравлические и пружинные доводчики можно регулировать, и они оснащены специальными клапанами и зубчатыми механизмами, способствующими плавному открыванию дверей. Но перед тем как отрегулировать доводчик дверей, необходимо понимать принцип работы устройства.

Кроме плавного доведения дверей до закрытого состояния, одной из полезных функций доводчика GEZE является регулируемая скорость закрывания. Это устройство представляет собой цилиндрический алюминиевый корпус, в котором спрятана пружина, которая сжимается при открывании двери. Дверь закрывается под усилием разжимаемой пружины, усилие от которой контролируется зубчатым механизмом. Главное достоинство доводчика ДИПЛОМАТ заключается в возможности регулирования скорости закрытия двери.

Скорость закрывания дверей может регулироваться благодаря наличию регулировочных клапанов контролирующих размер поперечного сечения перепускных каналов. Перед тем как купить это простое высокотехнологичное устройство, обеспечивающее комфорт, необходимо знать ширину, массу, ветровую нагрузку и возможное сопротивление воздуха при закрытии двери. От всех этих параметров будет зависеть мощность доводчика, который будет установлен.

Способы установки

Устройства классифицируют по способу монтажа на:

• модели устанавливаемые сверху: на стену, дверную коробку, дверное полотно, то есть верхней установки;
• модели устанавливаемые внутри двери, то есть скрытой установки;
• модели спрятанные в пол, то есть напольной установки.

Доводчики устанавливают разными способами. Самый простой описан в прилагаемой к устройству инструкции, в которой написано как правильно устанавливать доводчик в доступной форме. Для установки нужно выполнить простые действия:

• Вырезать шаблон, по которому можно отметить на двери места крепления саморезов или винтов;
• Наметить места для крепления саморезов или шурупов на двери и косяке;
• Прикрепить корпус доводчика к косяку или двери винтами или саморезами. При этом важно регулировочные винты направить к петлям;
• Плечо с резьбой необходимо отсоединить и прикрутить к косяку или двери с помощью крепежного башмака и саморезов или винтов;
• Установить рычаг на ось доводчика и закрепить его;
• Отрегулировав длину прутка, закрыть декоративным колпачком винты.

Второй способ: установка доводчика производится таким образом, чтобы регулировочные винты были обращены к дверным петлям. При этом длина предплечья должна быть такой, чтобы рычаг находился под углом в 90 градусов к полотну двери.

Третий способ: предполагает установку доводчика, когда рычаг параллелен двери.

После установки доводчика необходимо его отрегулировать для комфортного закрывания дверей.

Доводчики прикручивают в зависимости от конфигурации, и устанавливают снизу или сверху. Они бывают левыми или правыми.

Небольшое видео с технологией регулировки :

Инструкция по регулировке доводчика двери

Дверь будет закрываться и открываться плавно с нужной скоростью, не только из-за соответствия доводчика ее параметрам. Для лучшей работы нужно знать, как отрегулировать доводчик дверей, то есть выполнить следующие действия:

• путем поворота регулировочного клапана, для уменьшения налево, а для увеличения направо.
• при наличии функции «дохлопа» необходимо отрегулировать и ее скорость;
• откорректировать силу натяжения пружины. Для облегчения открывания регулирующую гайку поворачивают влево, а при повороте вправо открывать дверь станет сложнее.

Некоторые модели имеют функцию hold-open, благодаря которой можно зафиксировать дверь в открытом состоянии.

Нужно помнить о том, что нельзя:

• поворачивать клапаны более, чем на два оборота;
• помогать доводчику закрывать дверь;
• фиксировать дверь в открытом состоянии, если у доводчика отсутствует функция held-open;

Помните, что тщательное соблюдение эксплуатационных предписаний производителя продлит жизнь доводчику.

Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://dveridoma.net/regulirovka-dovodchika-dveri-svoimi-rukami/, http://soloremont.com/voprosy/kak-otregulirovat-dovodchik-dverej.html

gorodverey.ru

Доводчик на Дверь Входную Пластиковую Металлическую Раздвижную с Фиксацией, Как Выбрать Электрический Врезной Пневматический Механизм Закрывания на Кухню

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

09.10.2017

Комфорт в доме зависит от десятков мелочей. И одна из них – закрываются ли входная, межкомнатные и двери на корпусной мебели бесшумно. Если они громко хлопают, то рано или поздно этот момент начнет раздражать, поэтому на покупке доводчиков для дверей не стоит экономить.

Выбираем доводчик

Выбирать доводчик на дверь нужно обдуманно, и если есть сомнения, лучше обратиться за помощью к специалисту. Когда подбирают доводчик, учитывают два важных момента: вес двери и ее размеры. Логично предположить, что на железную дверь и дверцу кухонного шкафа нужно устанавливать разные доводчики.

В инструкции к любому дверному устройству перечислены все его характеристики, в том числе и двери с какой максимальной массой он может открывать, поэтому чем больше у вас дверь, тем мощнее должен быть доводчик. Если полотно слишком тяжелое, то можно установить два доводчика. Этот вариант подходит для тяжелых дверей, сделанных из металла и покрытых деревом или пластиком.

Ширина двери тоже очень важна. Если она 1,6 метра и более, то доводчик может не справиться с поставленной задачей и выйти из строя. В этом случае нужно искать специальные приспособления для закрывания таких широких дверей.

Еще важная характеристика доводчика – его скорость закрывания. Он может быть слишком медленный или слишком быстрый. В цифрах скорость не измеряется, а определяется визуально. Доводчики для входных дверей в подъезд выбирают с высокой скоростью захлопывания, а в квартире можно установить «медленные доводчики».

При выборе доводчика обратите внимание, есть ли у него функция торможения открывания. В этом случае приспособление не дает двери открыться полностью и при сильном рывке не позволяет ей стукнуться о стену. Крепить эти доводчики нужно на двери в зданиях, где ежедневно проходит большой людской поток: поликлиники, крупные офисные здания и торговые центры.

Другая полезная функция доводчиков для металлических дверей – задержка закрывания. Механизм несколько секунд фиксирует дверь открытой, благодаря чему в помещение можно занести большие сумки или громоздкую мебель. Современные доводчики могут иметь одну из этих функций или совмещать несколько.

Виды доводчиков

Все существующие доводчики классифицируются по разным показателям. По способу установки доводчики бывают нескольких типов:

• напольные;
• накладные;
• скрытые;
• рамные.

Накладные являются самым простым и распространенным типом доводчиков. Их крепление происходит непосредственно на саму дверную коробку. Даже если дверь установлена, и вам нужно поставить на нее доводчик, это не вызовет никаких проблем. Установка доводчика на дверь накладного типа не займет много времени. Напольные и рамные устанавливают до монтажа самой двери. Первые монтируются к полу, а вторые – к дверной раме.

Сложнее всего устанавливать скрытые доводчики. Для них нужно готовить полость в стене или дверной раме. Для этого нужен фрезер, с которым справится далеко не каждый мастер-новичок.

Доводчики различаются по типу тягового устройства. Они бывают:

• стандартные;
• с фиксатором открытого положения;
• со скользящей тягой.

Доводчик на пластиковую дверь может быть стандартным. Сам доводчик крепят к двери, а тягу, которая будет возвращать дверное полотно на место – к раме. Если вам не нравится, как выглядит этот механизм, рассмотрите механизм со скользящей тягой. Доводчики для стеклянных дверей обычно имеют именно такую систему. Они очень лаконично и стильно смотрятся на дверях из стекол.

Еще доводчики отличаются по диапазону рабочих температур. Есть термостабильные доводчики, которые работают при температурах от -35 до +70 градусов. Доводчик с таким рабочим диапазоном универсален. Он может быть встроен в дверную группу и внутри, и снаружи. Для северных районов придумали морозостойкие доводчики, работающие при температуре -45 градусов. Доводчики многих компаний испытывают в условиях Крайнего Севера, и они исправно работают в критических условиях.

Главный показатель хорошего доводчика – возможность регулировки движения двери. Другими словами, может регулироваться, какое именно усилие нужно приложить, чтобы открыть ту или иную дверь.

Механизмы, которые так регулируются, бывают семи классов. Доводчики класса EN1 подходят для деревянных дверей, установленных в помещениях, а доводчиками EN7 регулируется работа тяжелых металлических дверей. У некоторых доводчиков регулируются эти характеристики. Например, есть устройства с маркировкой EN 4-6 или 1-3.

Сколько служит доводчик?

Каждый доводчик имеет свой срок службы и определяется он не временным промежутком, а количеством рабочих циклов, которые должно совершить устройство. Считается, что качественный доводчик должен открыть и вернуть дверь обратно около полумиллиона раз. На протяжении этого периода качественный механизм должен работать безупречно, и только после преодоления этой отметки выбранный вами доводчик может начать работать хуже. Чтобы у механизма не было сбоев в работе, все его подвижные элементы должны находиться в специальной масляной емкости.

Чтобы доводчик работал хорошо, с ним нужно стараться обращаться бережно. Если за внутренними доводчиками можно следить, то безопасность устройств, стоящих на улице, обеспечить сложно. Доводчики, стоящие на улице, должны быть сделаны из прочного материала, который не подвергается коррозии, и при монтаже должен закрываться клапаном, который будет беречь его от вандалов.

Доводчики для мебели

Эти доводчики имеют такой же принцип работы, как и те, которые ставят на межкомнатных дверях. Чаще всего их используют для мебели на кухне. Заказ шкафов для комнаты или кухни с доводчиками значительно отражается на стоимости всей мебели, но зато использовать шкафы станет более приятно.

Представьте, сколько раз за вечер во время готовки вы на кухне открываете шкафы с посудой, специями, крупами и многим другим, и сколько раз этот шкаф с грохотом будет закрывается, поэтому, чтобы не беспокоить своих домочадцев на каждую дверцу можно поставить механический доводчик. Эти механизмы могут быть установлены на любые двустворчатые и купейные двери. Всегда можно найти механизм для конкретной модели дверей.

Установка доводчика

Лучше, чтобы доводчик с фиксатором или любой другой устанавливали профессиональные специалисты. Если нет возможности их вызвать, попробуйте это сделать самостоятельно. К каждому устройству прилагается подобная инструкция установки.

Сначала нужно решить, где именно будет стоять доводчик. Потом к двери или дверной коробке приклеивается шаблон. И уже по нему отмечаются места креплений. Их нужно просверлить. Работать нужно аккуратно. Сверло вряд ли повредит металл, а по пластиковой двери могут пойти трещины. Когда отверстия просверлены, нужно прикрутить сначала рычаг, а потом и сам доводчик. Когда конструкция установлена, отрегулируйте ее. Самое главное, чтобы рычаг находился перпендикулярно полотну двери.

Использование дверных доводчиков делает нашу жизнь немного комфортнее и спокойнее. Умные механизмы не захлопывают двери, а закрывают их плавно и при необходимости могут держать ее открытой несколько секунд. Они бывают разных видов, отличаются по типу крепления, виду тягового устройства и другим характеристикам. На покупке дверного доводчика не стоит экономить, чем качественнее механизм, тем дольше он проработает.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru

назначение, виды механизмов, необходимость, инструкция по этапам, профилактика

Дверь обладает рядом элементов, которые требуют ухода. Одним из них является доводчик, позволяющий мягко, без лишних усилий и шума закрыть дверь. Регулировка доводчика двери своими руками может проводиться как в профилактических целях, так и по мере необходимости. Важно соблюдать все этапы этого процесса и тогда результат будет качественным.

Что такое доводчик?

Это механизм для регулирования плавности хода двери при закрывании. Он устанавливается как в жилых помещениях: домах, в коттеджах, а также в магазинах, в офисных зданиях, в местах общественного пользования. Так, одно из условий подъездного домофона — наличие металлической двери с автоматом для закрывания.

До изобретения устройства была пружина, которая закреплялась одним концом к двери, а другим – к стене, к косяку. Они неудобны в эксплуатации, растягиваются, рвутся. Несмотря на то, что основное предназначение состоит в захлопывании двери, не все пружины могли справляться с поставленной задачей. Со временем эксплуатации их необходимо было менять на новые, так как ремонту они практически не подлежали. При их помощи дверь захлопывалась очень громко, что приводило к разрушению косяков и дверного полотна.

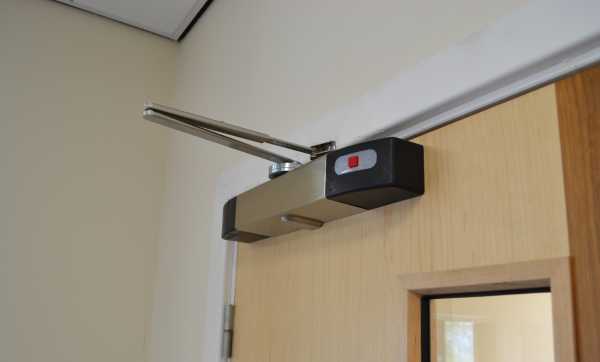

Доводчик для двери

Современные устройства-доводчики обладают противоположными характеристиками. Их основная задача мягко, аккуратно, закрыть дверцу в помещении. У них простой принцип работы. Если необходимо ее открыть, то к этому прилагается некоторое усилие. Оно путем механики импульсивно передается доводчику, затем аккумулируется через пружину. Само пружинное устройство находится внутри корпуса. При закрывании пружинный механизм сам возвращается на место, что позволяет регулировать особенности процесса работы двери.

Современные доводчики дверей и их механизмы

Благодаря конструкционным решениям устройства различают согласно местам установки — по типу механического регулирования, по способам действия. Каждый из них отличается друг от друга. Зная особенности, можно легко провести ремонт самостоятельно.

Накладные доводчики. Они устанавливаются наверху дверцы. Возможны и скрытые механизмы, встраиваемые в полотно дверей. Так, верхние приборы являются самыми распространенными. Они снабжены скользящей рейкой и состоят из следующих компонентов:

• механизм в особом корпусе;
• монтажный шаблон для разметки;
• пруток с крепежом-башмаком, возможен вариант с рекой;
• рычаг;
• винты для регулировки и установки скорости закрывания, прилагаемой силы по заданным параметрам.

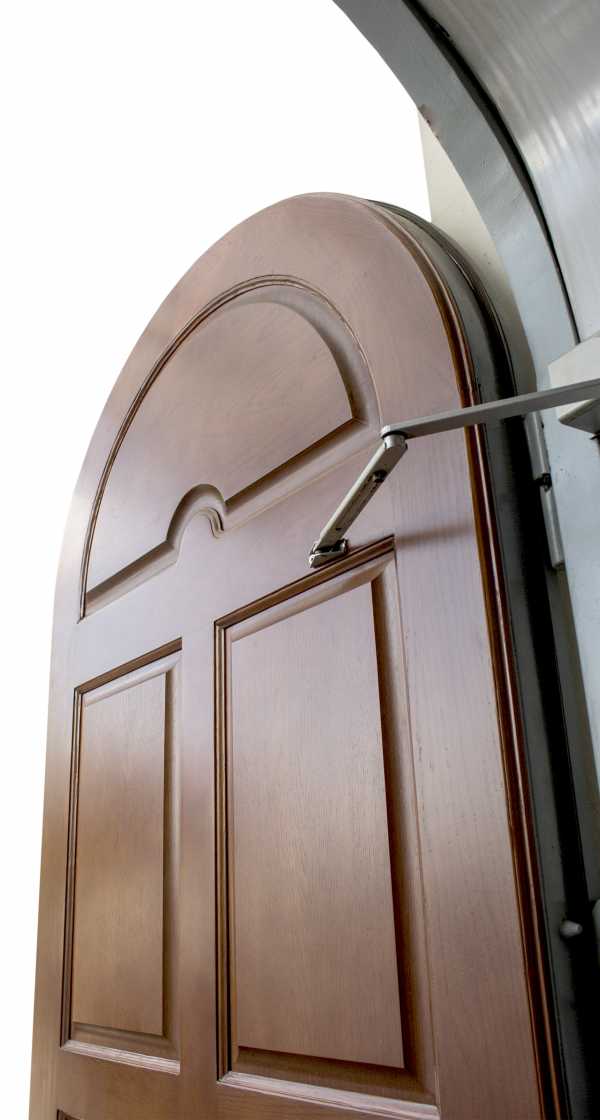

Дверной доводчик

Дверные доводчики в нижней части дверей устанавливаются в учреждениях, в основном на стеклянных полотнах двери и располагаются на опоре внизу, рассчитываются от центральной точки.

Что касается внутренних частей, то в основном они состоят из таких частей, как: пружинный механизм для сжатия при открывании; шестеренки, снабженные зубчатой рейкой, либо кулачковым механизмом. Вся работа обеспечивается машинным маслом.

Если он устанавливается на металлическую дверь с домофоном, то чаще используют накладные механизмы. Они отличаются значительным усилением, которое происходит в момент, когда закрывается. Такое действие необходимо для комфортного усилия на защелкивание. Если это реечный механизм, то применяется кулачковый принцип устройства, но они реже используются.

Если ставить его снаружи, то он является более надежным в плане эксплуатации, не подвержен воздействиям условий окружающей среды, служит намного дольше.

Когда нужна регулировка?

Специалисты считают, что профилактические работы по регулированию дверного устройства довода должны проводиться не менее двух раз в году. В случае если были значительные сезонные колебания, то такие работы надо делать чаще. Это обусловлено тем, что масляная жидкость внутри механизма изменяется в зависимости от температуры на улице и в помещении. Если она низкая, то густота масла повышается. Колебания температуры приводят к износу деталей, которые напрямую зависят от состояния жидких сред внутри доводчика.

Важно, что для регуляции механизма довода нужно мало инструментов, они всегда есть под рукой. Внешний осмотр позволит определить возможные нарушения целостности и геометрии дверного полотна, проема, доводчика. Во многом качество работы устройства зависит и от внутренних частей, которые несложно устранить своими руками. Исключение составляют нарушения герметичности конструкции, так как ее нельзя разбирать и собирать обратно. Проще поставить новый механизм.

К причинам поломки относятся следующие:

1. Вытекание масла. Рабочая жидкость в устройстве может дать протечку, особенно в условиях перепада температур, при явлении разгерметизации. Масло вытекает наружу и механизм не в состоянии поддерживать оптимально плавное закрывание двери. Если проблема обнаружена вовремя, то надо провести дополнительную герметизацию при возможности это сделать. В большинстве случаев придется покупать новый элемент.
2. Выход из строя рычажного узла ввиду нарушения целостности штанг. Состояние определяется визуально. Это происходит ввиду многократного силового давления, что влияет на появление искривления, излома, повреждения крепежа. Если проблемы не серьезные, то можно устранить их аргонной сваркой. Крепежное соединение меняется полностью на новое согласно размерам, способам крепления, формы для посадки двери. Правильное определение перекосов и монтаж нового рычага не составляет труда.
3. Если причины визуально не определяются, а проблемы с доводчиком все же есть, то следует проверить особенности монтажа двери, дверной коробки и механизмов для закрывания и открывания. При помощи уровня выявляют особенности вертикальной линии, используемой для монтажа и в установке прибора. Желательно подтянуть гайки, они регулируют особенности силы пружины, ее натяжения. Следует всегда помнить о том, что она расположена прямо напротив петли двери. Рычажный — априори длинный, располагается визуально под прямым углом по отношению к дверной коробки.

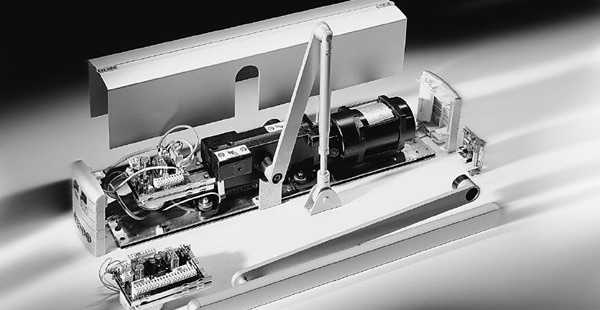

   Механизмы доводчика

4. Благодаря специальному шаблону, если он установлен с перекосами, его можно демонтировать и поставить заново.

Этапы регулировки

Если регулировать доводчик, то это предполагает выполнение последовательных, взаимозависимых этапов. Инструкция предполагает следующие действия:

• Во-первых, необходимо провести регулирование закрывания и открывания дверцы. Для этого пользуются регулировочным клапаном. Если надо увеличить, то его поворачивают против часовой стрелки, а в целях увеличения – наоборот.
• Во-вторых, проводят коррекцию задержки открывания дверного механизма и скорость захлопывания. Не каждое устройство имеет дополнительные клапаны. Это легко можно обнаружить, так как на части торца имеется пара винтов. При помощи первого происходит регулировочный процесс скорости закрывания дверного полотна. Диапазон довольно широк: 15-180°. Вторым болтом проводят регулировку дохлопа в пределах 1-15°. Путем закручивания/откручивания можно отладить необходимую скорость.
• В-третьих, проводится регулирование усилия доводчика. Она состоит в корректировке приложения силы пружины посредством специальной гайки. Проверяя натяжение, ее можно повернуть против часовой стрелки, тогда она будет легко открываться. Если сделать наоборот, то будет закрываться туже. Так проводится регулировка усилия доводчика двери.

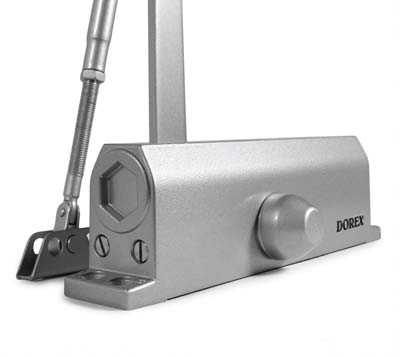

Регулировка дверного доводчика

Функция hold-open облегчает задачу. С ее помощью можно надежно зафиксировать полотно в открытом положении. Сам фиксатор устанавливается при условии 90°, либо 180°, что напрямую зависит от монтажных работ и их особенностей. Затем фиксатор затягивается, и аккуратно протягивают на себя, закрывая ее.

Особенности процесса регулировки в пластиковой двери

При установке и дальнейшей эксплуатации двери из пластика следует обращать внимание не только на сам механизм, но и на особенности его функционирования, на профиль, из которого выполнен дверной блок. Регулировка доводчика на пластиковых дверях состоит из таких же этапов, что и на металлических или деревянных. Для усиления эффекта качества лучше воспользоваться монтажной схемой, которая покажет направляющие в регулировке, особенно, если такая работа проводится первый раз. Проверяют все места креплений, визуально осматривается рычаг и механизм доводчика, несмотря на то, как и где он установлен.

Необходимо открыть дверное полотно на максимальную ширину и осмотреть рычаг. Если в нем нет изъянов, перекосов, он свободно ходит, то все в порядке. Лапка рычага также должна быть со свободным ходом. Если нарушена целостность устройства, то проще купить и поставить его заново. Иногда серьезные поломки могут нарушить не только процесс мягкого закрывания и открывания двери, но и повлиять на всю конструкцию в целом, давая перекосы. Со временем они начинают усиливаться, и тогда придется менять ее полностью, а не механизм закрывания/открывания.

Профилактические работы

Для того чтобы избежать частого ремонта доводчика, следует соблюдать несколько нехитрых правил, которые помогут продлить срок эксплуатации и поддерживать качественную работу при любых условиях. Так, при работе доводчика не надо прикладывать дополнительных усилий, дверь закроется сама. Если ускорять или замедлять процесс, то может выйти из строя рычаговый механизм или пружина. В случаях вынужденной блокировки дверцы рычаг отсоединяют от доводчика. Зачастую об этом не знают и устанавливаются распорки, преграды в виде кирпичей, камней и тому подобного.

Если доводчик установлен снаружи, то необходимо позаботиться о конструировании дополнительного защитного кожуха, предохраняющего от мороза, жары, осадков. Соблюдение элементарных способов предохранения от поломки позволит увеличить срок службы двери. Регулировка доводчика двери своими руками — простое и надежное средство экономии материальных затрат и времени. Не всегда появляется возможность вызвать специалиста по обслуживанию двери. Сделать это самим, соблюдая все этапы, не сложно.

remvizor.ru
