Разрез крыши двухскатной – Устройство стропильной системы двухскатной крыши

односкатная, двухскатная, четырехскатная и плоская, с размерами, фото, разрез

Кровля считается завершающим элементом коробки дома. Она покрывает строение сверху, защищает от атмосферных осадков, порывов ветра, создает барьер на пути холода, шума и влаги. Правильно разработанный чертеж крыши поможет конструкции справиться со всеми поставленными задачами.

Устройство кровли

В зависимости от особенностей здания крыши бывают наклонные и скатные. Последние проектируются для районов с небольшим количеством осадков. В местностях с влажным климатом жидкость будет скапливаться на кровле, что приведет к протеканию. Поэтому для данной местности монтаж конструкций наклонного типа не подходит.

В устройстве крыши частного дома схема скатного типа встречается чаще всего. Она имеет две или несколько плоскостей, расположенных под определенным углом. В большинстве случаев он составляет более 10 градусов.

Основные составляющие элементы кровли:

• Мауэрлат. Это нижняя часть крыши. Устанавливается на стены заподлицо с ними. Служит опорой для стропил.
• Стропила образуют каркас крыши. На них крепится обрешетка.
• С помощью диагональных связок или раскосов стропила и мауэрлат соединяются в каркас.
• Обрешетка крепится на стропила, служит основанием для наружных конструкций. Кровельные, утеплительные материалы укладываются сверху.
• Опоры помогают равномерно распределить нагрузку от веса кровли на дом.
• Верхнюю часть каркаса крыши образует коньковый прогон. На него упираются стропила.
• Кровельные материалы покрывают верхнюю часть крыши. Они выполняют не только защитную, но и декоративную функцию, украшая дом.

В зависимости от теплоизоляционных характеристик крыши делятся на 2 группы:

1. Холодная. Часто встречающая, дешевая конструкция. Выполняется без теплоизоляции. Применяется в том случае, если пространство чердака в дальнейшем не используется. Теплоизолирующие материалы укладываются на полу.
2. Теплая. Сложная в монтаже, обходится довольно дорого. В состав кровельного пирога включены теплоизолирующие материалы. Применяется в домах с отапливаемым вторым этажом или мансардой.

Кровельные материалы закрывают строение от атмосферных осадков. Чаще всего для их изготовления применяются:

• Металлы. Используется оцинкованная сталь, алюминий, медь. Поставляются листами с рельефом. Прочные, долговечные. Есть недостаток — шумовые эффекты.
• Мягкая кровля: рубероид, ондулин, стеклоизол или битумная черепица. При высокой эластичности и небольшом весе она не устойчива к механическим воздействиям.
• Керамическая черепица относится к традиционным покрытиям. Стоит дорого, имеет большой вес.

Проектирование

Существует три варианта разработки чертежей:

• Бесплатные проекты в интернете. Недостаток в универсальности. Разрез кровли на чертеже выполняется без учета особенностей конкретного строения.
• Профессиональная разработка.
• Самостоятельная разработка чертежа. Можно воспользоваться программами интернета, по которым выполняется планировка крыши.

Самостоятельная работа начинается с составления эскиза. Конструкцию выбирают в зависимости от очертания здания. Необходимо определить форму, геометрию кровли. Отдельно останавливаются на скате крыши. Выбирают цвет, качество кровельных материалов. На основании принятых решений составляют эскиз. На этой стадии можно посмотреть, оценить общий вид дома.

При составлении чертежа учитывают такие моменты:

• Особенности климата в районе строительства;
• Ветровую нагрузку;
• Качество, удельный вес выбранного кровельного материала;
• Угол наклона.

Для загородных домов чаще выбирают чертежи скатных крыш с деревянными стропилами и обрешеткой. Выбор угла наклона зависит от местонахождения района строительства.

Минимальный уклон определяют по кровельному материалу:

• 14 — для стали;
• 27 — для черепицы;
• 18 — для волнистых асбестоцементных листов или шифера.

При высоком снеговом покрове уклон на чертеже должен быть не менее 30 градусов.

Выбирают систему водоотвода. Она бывает 2 видов:

1. Организованная;
2. Неорганизованная.

При организованном водостоке площади сечения трубопроводов для отвода вод рассчитывают с учетом 1-1,5 кв. см на 1 кв. м поверхности. Расстояние между водосточными трубами – 15-20 м.

Размер выступающей длины карниза должен быть не менее 0,3 м при организованном водостоке. Вынос карниза при неорганизованном водостоке – от 0,5 м.



Стропильную систему крыши дома выбирают в зависимости от размеров строения и наличия внутренних несущих стен. Если они имеются, то останавливаются на наклонных стропилах. Стропильные ноги упираются одним концом на наружные стены, другим – на коньковый прогон.

При их отсутствии выбор делают в пользу висячих стропил. Они одной стороной опираются на стену, другой — в стропила противоположной стороны.

После расчета предполагаемой нагрузки на кровлю подбирают сечение пиломатериала. Чтобы исключить появление конденсата в чертеже предусматривают сквозное проветривание через слуховые окна.

Обрешетка рассчитывается с учетом того, какой материал будет использован для крыши и угла ее наклона. Для мягкой кровли выполняется сплошная, для листовой достаточно обычной с промежутками.

После вычислений приступают к составлению чертежа крыши. Особое внимание уделяют проработке всех конструктивных частей, элементов, их связке между собою.

По данным чертежей составляется смета, в которую вносятся все необходимые для строительства кровли материалы. Определяют общую стоимость работ.

Нюансы чертежа

Чертеж крыши своими руками выполняется в масштабе 1:100. Для наиболее важных элементов узлы выполняются в разрезе. Разработка чертежей ведется под порядок проведения строительства. В чертеж наносится схема элементов стропильной системы, обрешетки и балок. Подробно прорисовываются места соединений основных и доборных элементов, стыки, конструкция водосточной системы.

Гарантия устойчивости крыши заключается в надежном соединении всех деталей и звеньев.

Следующим шагом будет схема укладки гидро- и теплоизолирующих слоев. Кровля сложна в устройстве, поэтому подробные чертежи помогают правильно определить количество строительных материалов и сэкономить на их приобретении.

Основные разновидности

Проектирование начинается с определения, какая форма крыш наиболее подойдет для дома. При загородном строительстве предпочтение отдают следующим видам:

1. Односкатным;
2. Двухскатным;
3. Четырехскатным или вальмовым;
4. Плоским.

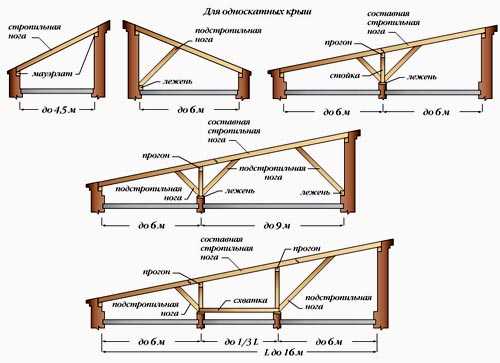

Односкатная

Односкатные проекты крыш наиболее простые. Они позволяют использовать крупные листы кровельных материалов. Подходят для больших зданий и малых гаражей. Часто под такую кровлю собирают вместе несколько строений.

При односкатной конструкции возрастает нагрузка на отводящую систему воды. Наклон ската выполняется под небольшим углом, чтобы избежать необходимости строительства высоких стен. Наклонную кровлю удобно использовать для установки солнечных коллекторов.

Двухскатная

Наибольшей популярностью используется крыша с двумя скатами. Позволяет устанавливать любые кровельные материалы. Над домом образуется надстройка треугольной формы. Для вентиляции и освещения в торцевых частях выполняют окна. При строительстве мансарды отдают предпочтение двускатной конструкции.

Чтобы рационально использовать внутреннюю часть, применяют ломаный скат, состоящий из двух частей разного угла наклона. Верхний сегмент имеет больший уклон. Конструкция позволяет увеличить высоту мансарды, рационально использовать пространство чердака.

Четырехскатная

Ее особенность – в отсутствие фронтонов. Они заменены на укороченные скаты. Крыша с четырьмя скатами сложна для изготовления, зато устойчива по отношению к ветру и атмосферным осадкам. Чаще применяется для покрытия больших строений. Вальмовая кровля не только накрывает здание, но и украшает его.

Четырехскатная крыша распространена в южной местности. Используется для создания мансарды. Вентиляция и естественное освещение в ней выполняется через мансардные и слуховые окна.

Плоская

Плоская крыша чаще покрывает дома с чердаком, поэтому при необходимости кровлю утепляют. Часто наружное пространство обустраивают и используют для отдыха.

Конструкция потребует создания дополнительных мер, чтобы предотвратить скапливание снега и льда. Чертежи таких крыш трудны в изготовлении, поэтому кровли не пользуются популярностью.

Заключение

Составление чертежа крыши – ответственное мероприятие, которое по силу только профессионалам. Приступая к изготовлению проекта кровли своими руками необходимо учитывать, что малейшая ошибка может не только увеличить стоимость строительства и снизить срок службы здания, но и угрожать безопасности проживающих.

skedraft.ru

План кровли двухскатной крыши чертеж

План кровли – составление и оформление

Кровля — важный элемент любого дома или другого сооружения, она завершает его строительство и формирует общее представление о здании, его стилистику и внешний вид. От того, насколько правильно и грамотно ее возвели, зависит как создание и поддержание комфортных условий жизни в домостроении, так и надежность, долговечность и прочность самой конструкции крыши и здания целиком. Многие владельцы домов возводят их по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли.

Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттетджа

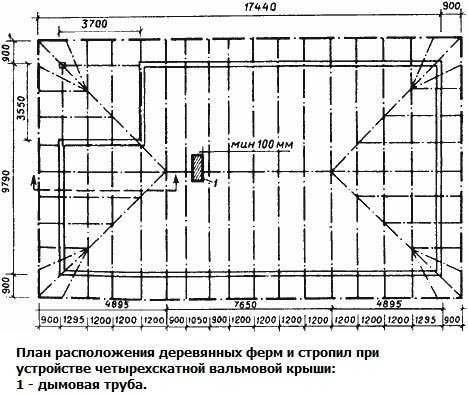

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Это тоже важно знать: Дефектная ведомость на ремонт кровли: как составить?

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

• для профлиста — уклон скатной поверхности делают не меньше 8°;
• для металлочерепицы — уклон — 30°;
• для гибких покрытий, таких как рубероид — 5°;
• для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

Это тоже важно знать: Слуховое окно на крыше: конструкция и для чего оно служит

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

1. План домостроения обводится линией.
2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
4. Затем рисуют линиями коньковые проекции.
5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

• соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
• присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
• закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

• Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

• В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.

• Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Планировка дома — готовые чертежи и планы домов

Чертежи крыш

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

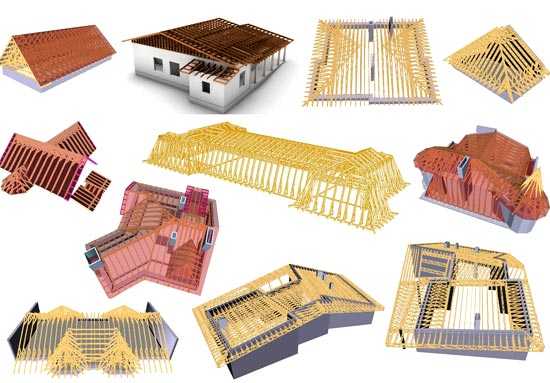

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома. однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

• Предоставление надежной защиты для дома;
• Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

• Требуемый наклон;
• Какой кровельный материал будет использоваться;
• Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

• Чертеж примыкания крыши к парапету;
• Чертеж примыкания крыши к парапету без прижимного профиля;
• План используемой крыши;
• План соединения скатов;
• План ливневой канализации;
• Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

• Экономия материалов;
• Простота монтажа;
• Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
• Отличная сопротивляемость порывам ветра;
• Плохая сопротивляемость скапливанию атмосферных осадков;
• Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

• Относительно невысокая цена;
• Привлекательность по сравнению с односкатной крышей;
• Отличная сопротивляемость атмосферным осадкам;
• Легкость монтажа.

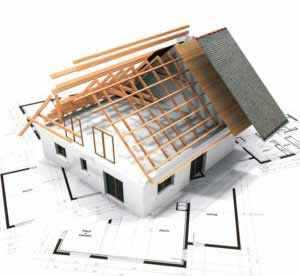

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

• Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
• Оригинальный внешний вид;
• Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
• Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .

Обсудим и недостатки четырехскатной крыши:

• Сложность монтажа, если сравнивать ее с двухскатной крышей;
• Стоимость вальмовой крыши выше двухскатной;
• Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Источники: http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/plan-krovli/, http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://planvsem.ru/krysha/chertezhi-krysh.htm

krovlya-mp.ru

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши с разными скатами

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с по

fundamentt.com
