Двигатель от мотоблока — какой выбрать и способы ремонта

Мотоблок в настоящее время уже не является недосягаемой техникой для большого числа фермеров и владельцев земельных участков. Он отлично справляется с функцией помощника не только при работах на участках, но и даже при уборке придомовой территории.

Но устройство не будет долго и качественно работать, если своевременно его не обслуживать. Как и все моторизированные агрегаты, мотоблоки требуют своевременного ухода, замены вышедших из строя деталей и масла.

Для того чтобы по мелочам не обращаться к специалистам по ремонту, нужно знать, хоть в основных чертах, как устроен двигатель от мотоблока, принципы его замены, настройки и регулировки, понимать, какое масло заливать, и уметь устранить незначительные неисправности, возникшие в ходе эксплуатации этой незаменимой техники.

Некоторые нюансы в мотоблоке можно устранить самому

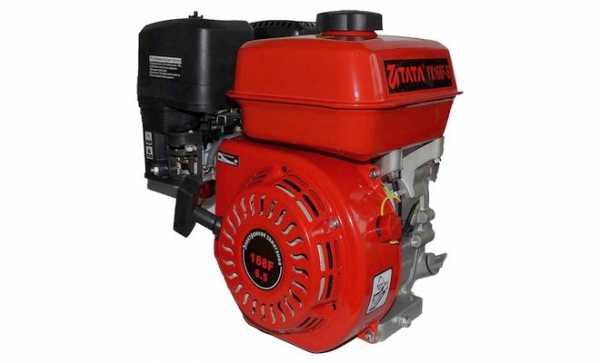

Как выбрать двигатель

При принятии решения о приобретении мотоблока в первую очередь следует обратить внимание на двигатель устройства. Мотор является основной деталью, обеспечивающей непрерывную работу конструкции. Его характеристики влияют на мощность, надежность, качество выполнения поставленных задач и частоту ремонта всего механизма.

Лучшими двигателями для мотоблока считаются агрегаты, работающие на жидком топливе, таком как бензин или дизель. Но существуют модели, выделяющие энергию из электричества.

Важно! Механизмы с электрическими моторами менее мощные и производительные, чем устройства с двигателем внутреннего сгорания (ДВС).

Сейчас интернет-магазины и специализированные стационарные точки продаж предлагают широкий ассортимент двигателей как российских, так и импортных производителей, можно легко выбрать из разнообразных марок и компаний.

В этом видео вы узнаете, как выбрать двигатель:

Технологический прогресс не стоит на месте. Постоянно выпускаются все более легкие и малогабаритные моторы, но имеющие хорошую мощность и качество сборки.

Главным определяющим фактором при покупке детали является надежность и стоимость. Самыми популярными в соотношении «цена–качество» потребители признали следующих производителей:

• Гринфилд;
• Honda;
• АгроМотор;
• Субару;
• Форза.

На сегодняшний момент китайская промышленность развивается большими темпами, и их агрегаты получили широкое распространение в России. Они выделяются следующими преимуществами:

1. Высокая надежность.
2. Низкая стоимость.
3. Красивый дизайн.
4. Универсальность навесных устройств.
5. Доступность запасных частей.

Самая известная и востребованная фирма – Лифан.

Чтобы не переплачивать лишние деньги, при выборе мотора нужно четко понимать, какой производительности необходима деталь. Если площадь небольшая, до 20 соток, достаточно агрегата с мощностью 3,5 л.с.

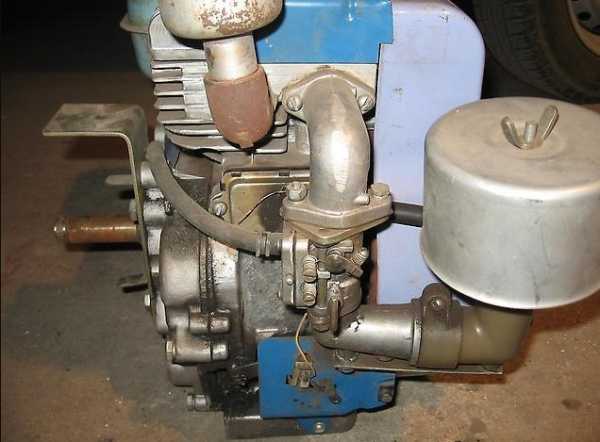

Устройство двигателя мотоблока

Современные популярные мотоблоки чаще всего имеют моторы внутреннего сгорания с четырьмя тактами работы. Устройство двигателя для мотоблока предполагает наличие следующих составных частей:

1. Бак для топлива с очищающими фильтрами.
2. Коленвал.
3. Фильтр, очищающий воздух.
4. Система зажигания.
5. Один рабочий цилиндр. Он связан с коленвалом с помощью шатуна.
6. Клапаны системы газораспределения. Она включает в себя впускной и выпускной клапан, а также коллекторы, распределительный вал и воздушный фильтр.
7. Опоры подшипников коленчатого вала.

Также двигатель содержит систему зажигания, смазки и распределения топлива.

Двигатель состоит из множества элементов

Обороты

Для производительной и четкой работы мотора главное значение имеют стабильные обороты. За это отвечает карбюратор, с помощью которого воспламеняется топливо. Он создает вакуум, позволяющий горючему попасть в бак. При нажимании на газ основная игла способствует поступлению топлива в трубку и контролирует его поток. Проблем с нестабильными оборотами можно избежать регулировкой карбюратора.

Внимание! Перед настройкой оборотов необходимо хорошо прогреть двигатель.

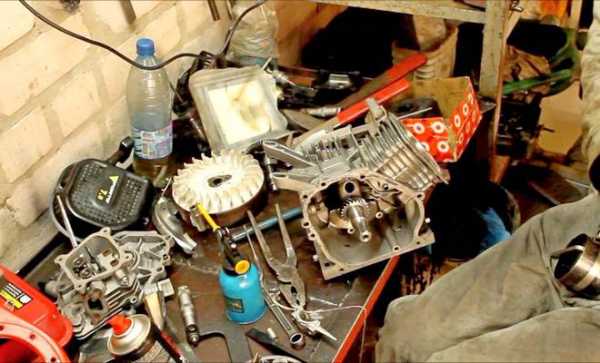

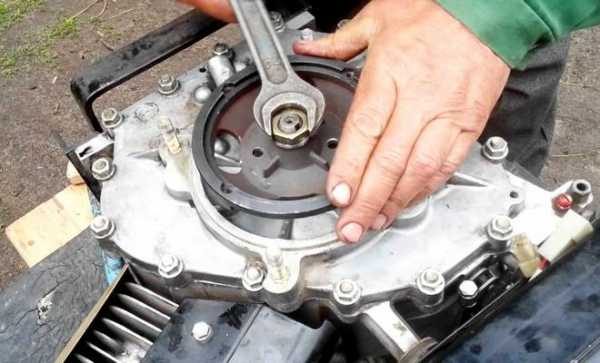

Разбор и сборка

При возникновении неисправности в моторе появляется вопрос, отдать его для ремонта специалистам или устранить поломку своими руками? В любом случае, нужно для начала разобрать двигатель мотоблока, при этом выполняя действия в следующей последовательности:

1. Нужно отмыть мотор от загрязнений и слить масло. Удалять смазочную жидкость необходимо при прогретом двигателе, предварительно сняв заглушку с отверстия для залива.
2. Отсоединить бак для топлива. При этом происходит снятие бензинового шланга, воздушного фильтра, экрана для цилиндра.
3. Удалить шкив коленвала, вынув соответствующую шпонку.
4. Снять вентилятор и отражатели.
5. Отсоединить защитный кожух маховика.
6. Свинтить крышку, вынимая кольцо и удаляя корпус муфты.
7. Снять шайбу и отпрессовать маховик, применяя специальный съемник или брусок из дерева.
8. Убрать крышку цилиндра, отвернув крепления.
9. Удалить распредвал и толкатель.
10. Обеспечить доступ к шатуну, после чего снять контргайку, разбрызгиватель масла и крышку.
11. Вынуть шатун и коленчатый вал.

Механизм клапанов разбирать не нужно, так как они регулируются производителем.

После ремонта и замены непригодных деталей собрать двигатель необходимо в обратном порядке.

Замена мотора

Зачастую владелец заменяет двигатель на мотоблоке не по причине неисправности, а из-за желания получить более мощную технику.

Этот процесс потребует немалых знаний, умений и специальных инструментов. При замене моторов разных производителей могут не совпадать отверстия для креплений, для совместимости которых применяют соответствующие переходники или делают новые дырки с помощью дрели. Если вы сомневаетесь в конечном результате, то лучше обратитесь к мастерам.

Нужно учесть, что мощность нового мотора может не совпасть с массой всего агрегата, после чего будет происходить пробуксовка мотоблока при использовании устройства с большими нагрузками. При выявлении этого несоответствия последует замена ходовой части, коробки переключения передач, и впоследствии можно получить технику, не справляющуюся со своими прямыми обязанностями в полном объеме.

Процесс снятия происходит следующим образом:

1. Отсоединение кожуха защиты, откручивание болтов ремня и коленвала, снятие шкива.
2. Удаление фильтра очищения воздуха и троса газа.
3. Открутить четыре болта, которыми крепится мотор.

Установка

При необходимости нужно сначала установить переходную площадку, если рама мотоблока не соответствует размеру нового двигателя. Ее можно как произвести самому, так и приобрести в специализированном магазине. Не стоит фиксировать устройство, так как потребуется регулировка ремня привода. Когда он будет настроен, ставят шкив на вал, затягивая болт коленчатого вала. После чего затягивают ремни успокоителя, ставят воздушный фильтр трос для газа. После этого крепко закрепляют площадку и двигатель.

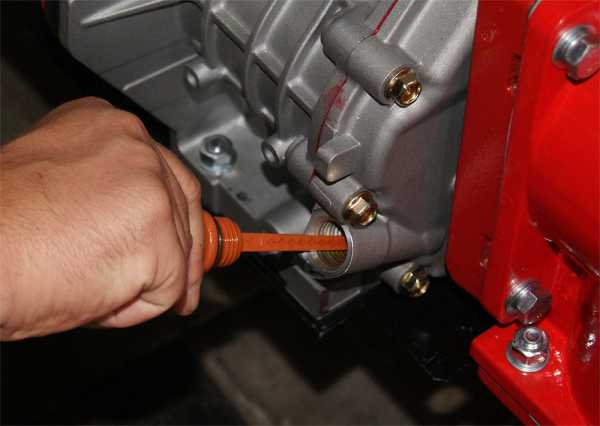

Замена масла

Своевременная замена масла в двигателе мотоблока продлевает работу и производительность сельскохозяйственной техники. Рекомендации, прилагаемые в инструкции, помогут значительно увеличить срок действия устройства и уменьшат шанс возникновения неисправностей.

Не забываем во время менять масло

Смазка меняется только на прогретом моторе. Процесс замены происходит следующим образом:

1. Агрегат устанавливается горизонтально. Отработанное масло сливается через отверстие.
2. Под него подставляется тара объемом более двух литров, и отвинчивается крышка. Следует подождать, пока смазка не сольется полностью.
3. Закручивается пробка слива, и емкость для масла заполняется новым смазывающим материалом, объем которого должен соответствовать уровню масла, удаленного до этого из двигателя мотоблока.

Периодичность обновления смазки зависит от частоты использования агрегата. Даже при небольшой загруженности устройства следует менять масло минимум раз в год, так как свойства жидкости ухудшаются по истечении времени.

Важно! При покупке новой техники первый раз меняйте масло уже через пять часов эксплуатации, чтобы избежать попадания мусора, образовавшегося при сборке, в двигатель.

Какое масло заливать

Замена смазки вовремя является главным действием для эффективной работы агрегата.

Для того чтобы узнать, какое масло нужно заливать в двигатель мотоблока, нужно прочитать инструкцию по применению. Основными двумя критериями при выборе жидкости является категория эксплуатации и класс вязкости.

По вязкости масло делится на:

1. Зимнее. Относится к маловязким, обозначается латинской буквой W. Различается по плотности цифрами 0, 5, 10, 15, 20, 25.
2. Летнее. Это высоковязкие масла, никак буквенно не обозначаются, только отличаются цифровыми обозначениями: 20, 30, 40, 50, 60.
3. Всесезонное. Оно может использоваться в любое время года. Такая категория в своем обозначении применяет совмещение обоих предыдущих категорий.

Регулировка двигателя

Чаще всего владельцев беспокоит неровность работы мотора. В этом случае нужно отрегулировать двигатель, в первую очередь – карбюратор.

Принцип действия для большинства устройств ничем не отличается и выглядит следующим образом:

1. Проверяют количество масла и топлива.

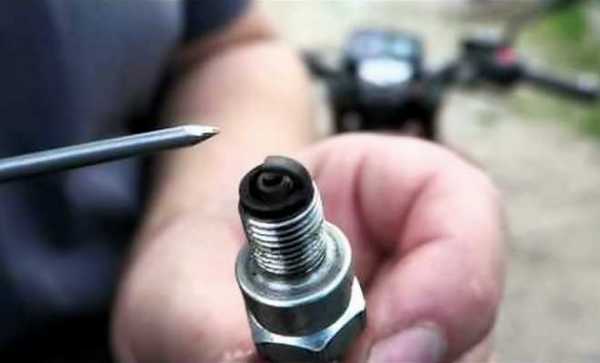

2. Осматривают свечу.
3. Проверяют наличие искры.
4. Определяют, поступает ли топливо в карбюратор.
5. При необходимости прочищают жиклеры.

Неисправности двигателя и их устранение

К основным неисправностям относят неполадки при запуске и в процессе работы.

В первом случае причинами могут являться:

• сбои в системе зажигания. Нужно почистить свечи, промыть и высушить;
• подсасывается воздух через неплотные соединения карбюратора. Необходимо подтянуть болты свечи;
• воздушная заслонка закрывается не до конца. Следует улучшить движение заслонки.

Если при работе начали проявляться посторонние звуки, мотоблок функционирует рывками, то первым делом нужно остановить эксплуатацию. Причинами могут быть ослабление тяги или перегрев мотора. После проверьте уровень масла и долейте при необходимости.

Дымит

Когда в процессе работы наблюдается дым черного цвета, это явный признак избытка масла на свечах или наличие на них нагара. Причинами может быть:

1. Топливная смесь слишком насыщена. Следует отрегулировать карбюратор.
2. Топливный клапан не герметизирован. Произвести его замену.
3. Стерлось поршневое кольцо. Поменять его нужно на новое.
4. Забился фильтр очистки воздуха. Необходимо заменить деталь.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Двигатель мотоблока: дизельный, бензиновый — самоделки

Содержание

Появление средств малой механизации в сельском и коммунальном хозяйстве было ознаменовано видимым упрощением работ, характерных для этих отраслей. Если раньше пахали и бороновали вручную, используя минимальное количество примитивных вспомогательных инструментов, то сегодня подобный труд выполняется быстрее и легче за счет специальной техники.

В этом случае, речь идет о мотоблоках. Подобные машины характеризуются множественным функционалом, а в сопряжении с дополнительным оборудованием становятся универсальными устройствами, незаменимыми для каждого землевладельца. К тому же, двигатель мотоблока подходит для сооружения новых и полезных агрегатов.

Устройство мотоблочного двигателя

Основной движущей силой, установленной на мотоблок, является двигатель внутреннего сгорания. В зависимости от того, какой марки и типа мотоблоки, например Патриот, Кайман Варио, Нева, Кроссер, Урал, Викинг, Техас, Форза применяемый 4-тактный двигатель может быть различным:

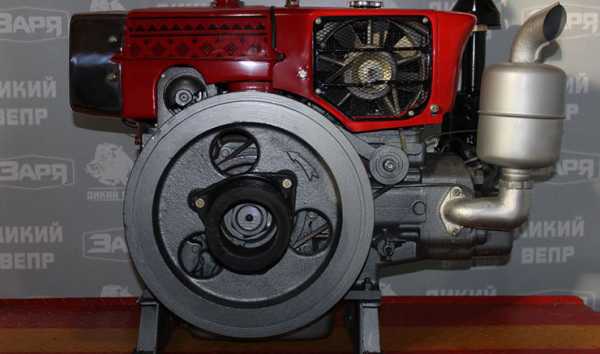

• дизельный – данные моторы служат для мощных, тяжелых мотоблоков, предназначенных для функционирования на масштабных земельных участках;
• бензиновый – движками такого типа оснащаются средние и легкие мотоблоки.

В комплектации используются и 2-тактные двигатели, но реже, они встречаются в старых моделях, поскольку по силовой тяге уступают 4-тактным.

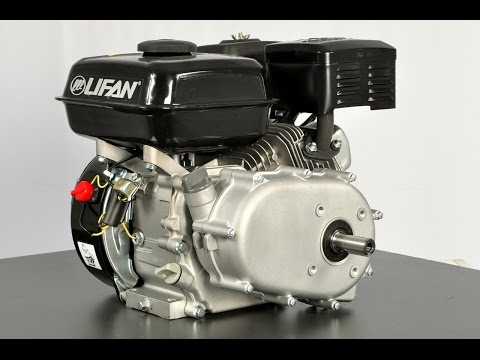

Двигатель Лифан на мотоблок

Силовая установка включает в себя:

• систему подачи горючего, состоящую из карбюратора, бака с горючим, шланга для топлива и воздушного фильтра;
• стартер, раскручивающий коленвал;
• смазочную систему;
• газораспределительную систему, отвечающую за поступление в цилиндр мотора топливовоздушной смеси и выход отработанных газов;
• систему зажигания, производящую искру на свече.

Двигатели снабжаются авторегуляторами частоты вращения, которые существенно упрощают работу оператора. Номинальная мощность двигателей в легких моделях варьирует в диапазоне 1-5 л.с., в тяжелых установках – до 10 «лошадок». ДВС более мощного плана к мотоблокам применяются крайне редко.
к меню ↑

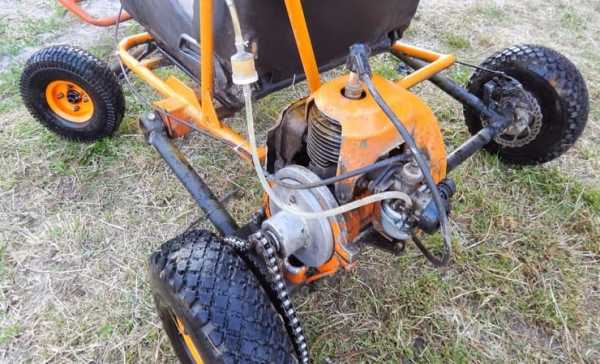

Каталог самоделок из двигателя мотоблока

Существует масса устройств, которые своими руками можно создать на базе мотоблочного мотора. Все зависит от ваших знаний, возможностей, суммы, которой вы располагаете (так или иначе, покупать некоторые детали и узлы приходиться всегда в процессе создания самодельных изделий, поскольку есть те, которые вручную не соорудишь), а также наличия рабочего инструмента и, конечно, нужд.

Особый интерес представляют следующие самодельные приспособления из двигателя мотоблока:

• крупорушка;
• помпа для перекачивания воды;
• багги;
• моторная лодка;
• мини-трактор;
• снегоход;
• вездеход;
• мотособака;
• мотороллер и прочая подобная колесная техника.

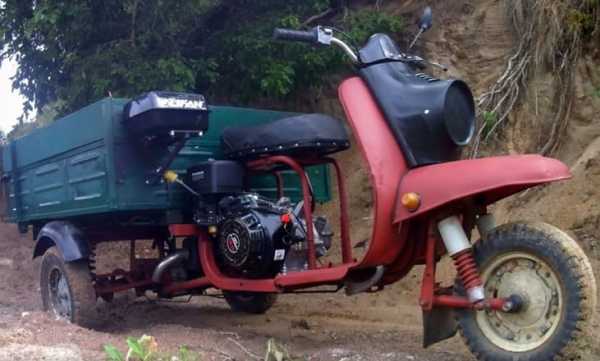

Самосвал из мотоблока

Рассмотрим некоторые варианты.
к меню ↑

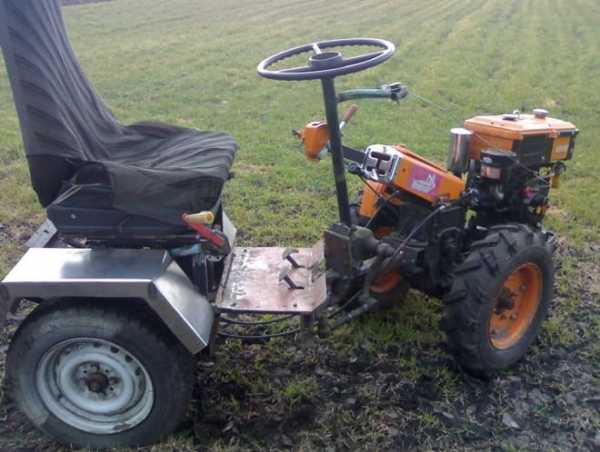

Мини-трактор

Такая самоделка с двигателем от мотоблока как мини-трактор является одним из самых популярных изделий, которые выполняются из данной детали. В отличие от простого мотоблока, мини-трактор позволяет работать в более комфортных условиях. Так, например, в большинстве случаев самодельный минитрактор оснащается сидениями, благодаря чему, оператор может работать в поле не на ногах.

При самостоятельном изготовлении минитрактора, как правило, задействуются двигатели с редукторами и сцеплением для мотоблоков, на базе которых, собственно, и производится сборка. Основой для смещения центра тяжести служит дополнительная ведомая ось, которую нужно устанавливать собственноручно. Здесь главное подобрать правильные размеры, чтобы ширины оси была в районе 90-120 см.

Ведущий вал оборудуется специализированной втулкой-удлинителем, которая увеличивает переднюю ось. Важным элементом также является создание дифференциала, что связано с его отсутствием на большинстве моделей мотоблоков. Установив дифференциал, Вы повысите устойчивость своего тракторенка и он будет способен на крутые маневры.

Интересный факт: на сегодняшний день минитракторы, в составе конструкции которых часто можно встретить дизельный двигатель для мотоблока, или бензиновый двигатель для мотоблока, получили настолько массовую популярность, что соответствующие производители выпускают целы серии специальных деталей и принадлежностей, позволяющих упростить процесс изготовления минитрактора, либо призванных усовершенствовать готовые изделия.

к меню ↑

Квадроцикл

На вопрос, какой еще можно сделать аппарат, если разобрать мотоблок и использовать двигатель с него, можно смело ответить: квадроцикл. Почему? Да потому что это средство проходимое, экономное и эффективное в определенных условиях.

Квадроцикл из мотоблока

Однако использование квадроцикла, как правило, ограничивается лишь транспортировкой человека и нетяжелых грузов. Но, несмотря на это, такой аппарат в некоторых случаях лучше справляется со своими обязанностями, чем, например, мопед или скутер. К тому же при правильном подходе из мотоблочного двигателя может получиться не только хороший квадроцикл, но и многофункциональное устройство.

Для этого на задней части агрегата должна стоять специальная металлическая перекладина, которая оборудуется различным навесным оборудованием, таким, как грабли, пашня, культиватор и тому подобное. Кстати, двигатель для мотокультиваторов лучше использовать именно мотоблочный, чем какой либо иной.

По конструктивным особенностям и принципу работы квадроцикл напоминает мотороллер с двигателем от мотоблока. Здесь также имеются колеса, изготавливается дополнительная ось, подбирается подходящее сиденье, рулевая часть и прочие элементы. Для того, чтобы изготовить квадроцикл из мотоблочного двигателя выполняйте пошагово следующую инструкцию:

• начертите все возможные чертежи;
• составьте список необходимых деталей;
• убедитесь в наличии всех деталей, докупите те, которых не хватает;
• если все запчасти и необходимый инструмент в наличие, приступайте к работе, при этом опирайтесь на составленные чертежи и имеющиеся в них расчеты;
• собрав аппарат, протестируйте его работу. В случае неисправностей, узнайте их причину и ликвидируйте её.

к меню ↑

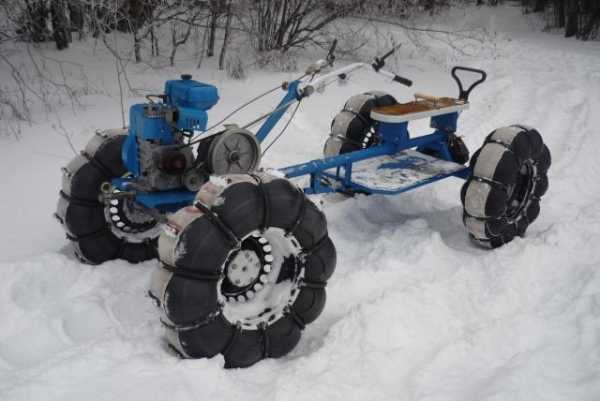

Вездеход

Моторы мотоблоков лучше, чем множество остальных двигателей, подходят для изготовления самодельного вездехода. Невзирая, что вездеход превосходит по габаритам остальные устройства, которые реально выполнить из силового агрегата, снятого с мотоблока, его изготовление не требует больших знаний и навыков. Более того, изготовление такого транспорта проще, чем сборка минитрактора, снегохода и так далее.

Процесс изготовления вездехода незамысловат и состоит из нескольких этапов. Во-первых, мотоблок необходимо оснастить второй ведомой осью, при этом она должна иметь достаточную ширину, что необходимо для устойчивости будущего средства передвижения по бездорожью. Во-вторых, подготовить диски большого размера и установить их (с поиском дисков вам поможет место, где осуществляется разборка автомобилей). В-третьих, «обуть» диски в специализированные шины, предназначенные конкретно для внедорожников.

Вездеход с двигателем от мотоблока

Учтите одну немаловажную деталь. Старайтесь подбирать такой двигатель, который охлаждается посредством воды (неплохой вариант – моторы Subaru) и прочей жидкости, так как мотор с воздушным охлаждением прослужит гораздо меньше. Вездеходы с двигателями, охлаждающимися воздухом, показывают меньшие эксплуатационные характеристики, нежели их конкуренты.

к меню ↑

Мотособака

Мотособака – это зимний вид транспорта, являющийся альтернативой снегоходу. В отличие от снегохода, езда на мотособаке осуществляется в положении стоя, при этом единственной опорой водителя является руль. Этот агрегат напоминает собой упряжку ездовых собак, от чего и получил соответствующее название.

Изготовить мотособаку несложно, для этого требуется минимальный набор составляющих. В частности, понадобится гусеничное шасси, рама, силовой агрегат (движок), руль, промежуточные валы в количестве двух штук, ведущая и ведомая звездочки. Стоит отметить, что основная часть, которую практически невозможно сделать самому — гусеничное шасси, продается во многих тематических торговых точках.

Купив гусеницу, остается сварить из металлических труб и уголков раму и оборудовать её двигателем. Затем, установить промежуточные валы, звездочки и рулевую часть. Соединить все это с частью, которая предназначена для водителя (обычно используется неглубокое корыто и аналогичные предметы).

Мотособака с двигателем от мотоблока

Мотособаки пользуются спросом среди охотников и любителей зимней рыбалки. Это средство легко эксплуатировать, оно отличается повышенной экономичностью наряду с высокой проходимостью. Используют такие аппараты для перемещения по глубокому снеговому покрову и лесным сугробам. Кстати, мотособаки в готовом виде встречаются и в продаже, причем, как отдельный вид транспорта.
к меню ↑

Где еще применяются двигатели для мотоблоков?

Помимо перечисленных выше направлений, мотоблочные двигатели используются еще в ряде отраслей. По сути, использование этих моторов ограничивается лишь фантазией владельцев.

Так, из мотоблока реально соорудить самодельный мотоцикл, каракат и несколько десятков других устройств. Причем эти устройства выполняют как функции транспортировщика, так и многообразные виды работ. В частности, их применяют в сельскохозяйственной и агропромышленной сфере.

к меню ↑

5 советов по выбору бензинового двигателя на мотоблок (видео)

moezerno.ru

Двигатель для разных моделей мотоблоков — характеристики, замена

Мотоблок – универсальная техника, способная значительно облегчить земельные работы. Самым большим спросом среди фермеров пользуется марка Нева.

Также важная роль отводится не только выбору самого агрегата, но и установке достаточно мощного и надёжного двигателя.

Какой двигатель можно поставить на мотоблок Нева?

Двигатель к мотоблоку Нева должен иметь достаточную мощность, высокий моторесурс, поскольку он решает задачи различного направления.

Мотоблоки Нева могут быть укомплектованы следующими моторами:

1. МБ-1;
2. МБ-2;
3. Lifan;
4. Subaru;
5. Патриот;
6. Honda.

Вне зависимости от установленного движка со временем можно установить одну из вышеперечисленных моделей.

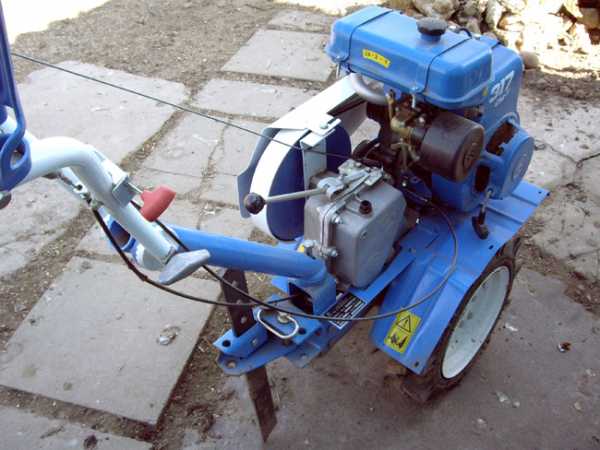

Двигатель для мотоблока Нева МБ-1

Применяя технику в сельском хозяйстве, можно значительно снизить затраты энергии и времени. Самой популярной и функциональной модификацией остаётся МБ-1.

Выпуск двигателя датируется 1984 годом, но и сегодня мотор не теряет своих лидерских позиций. С его помощью можно пахать, культивировать, разрыхлять почву, обрабатывать ряды, косить газон, убирать снег и выполнять множество других работ.

Движок комплектуется редуктором с высокой тяговой возможностью. Данный технологический ход позволил добиться отличного уровня производительности при минимальных затратах мощности.

Независимо разобщаются левое и правое колесо, что позволяет отдельное отключение крутящего момента. Тем самым увеличивается манёвренность мотоблока.

Характеристики двигателя для мотоблока Нева МБ-2

Двигатель на мотоблок Нева МБ-2 обладает следующими отличительными параметрами:

• мощность 6,5 л. с.;
• объём 208 куб/см;
• шестерёнчатый редуктор с передачами пониженного типа.

Такая модификация позволяет применять мотоблок для транспортировки груза, окучивания, вспахивания, культивации различных видов грунтов, даже самых тяжёлых.

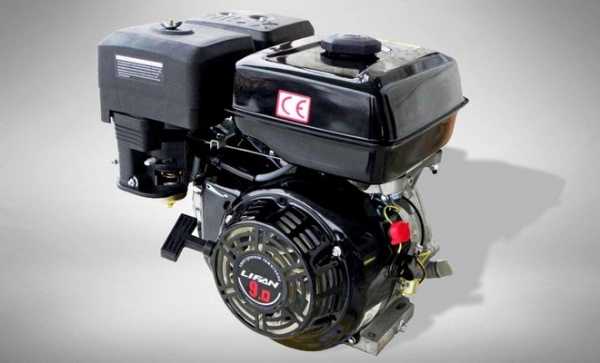

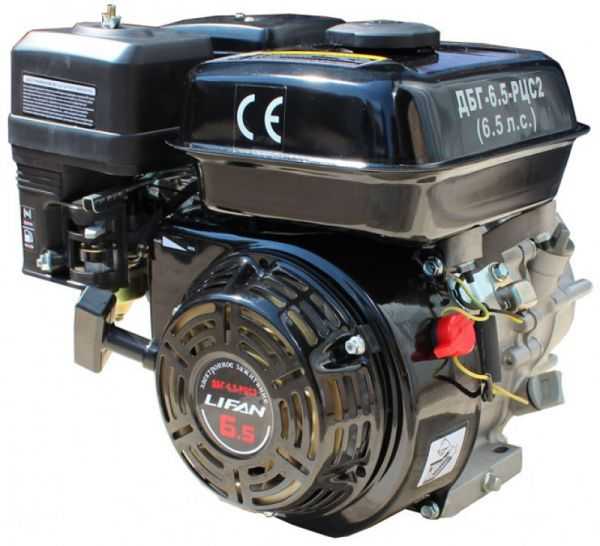

Двигатель Лифан

Лифан – самый популярный мотор со сравнительно невысокой мощностью и возможностью справляться с широким спектром бытовых задач.

Lifan имеет следующие характеристики:

• четырёхтактный двигатель с одним чугунным цилиндром с системой воздушного охлаждения;
• мощность до 6 л. с.;
• внутренний вал с диаметром 20 мм.

Мотор может похвастаться повышенными показателями моторесурса, простотой в использовании. Работает не очень шумно, тратится небольшое количество масла. Ремонт двигателя вполне можно сделать своими руками.

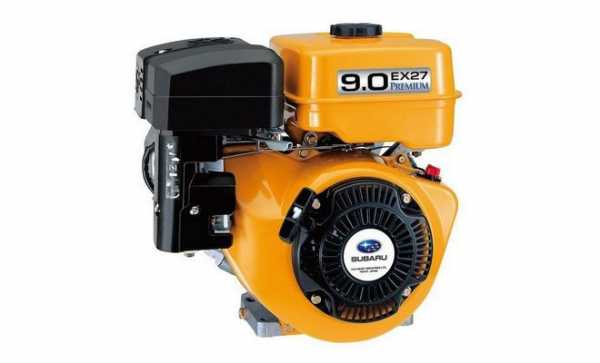

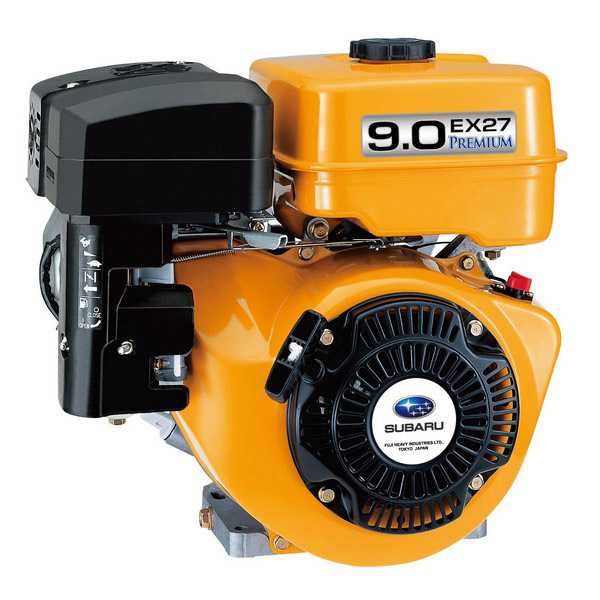

Двигатель Субару

Subaru отлично подходит для выполнения работ повышенной сложности. Моторы имеют две модификации:

1. Профессиональная эксплуатация. Это высокая степень надёжности и увеличенный моторесурс;
2. Потребительская эксплуатация. Применение лишь для сезонных работ.

Субару – это высокая точность и продолжительные сроки эксплуатации, надёжность, экономичное потребление топлива, лёгкость и компактные размеры.

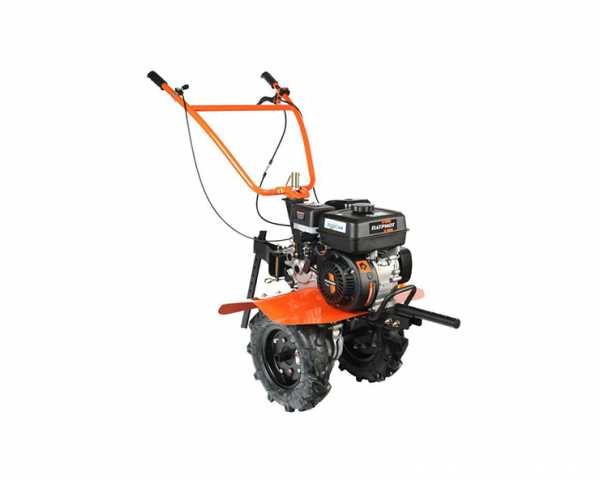

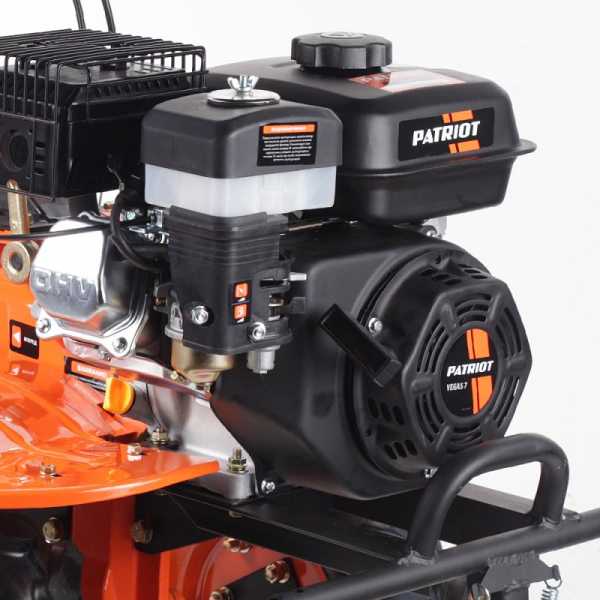

Двигатель Патриот

Отличительная черта агрегатов — имеется отдельная система смазки, которая позволила добиться высокого крутящего момента. Нет необходимости добавлять масло к топливной смеси.

Благодаря использованию лёгких сплавов увеличивается показатель манёвренности. Техника очень лёгкая, но это позволило ей остаться достаточно мощной. Мотоблоком легко управлять вне зависимости от условий.

Характеристики двигателя Патриот:

• бензиновый четырёхтактный мотор;
• две передние и две задние скорости;
• бак с ёмкостью 3,6 литра;
• рабочий объём – 198 куб/см.

Колея обработки почвы регулируется в зависимости от типа грунта и культур.

Но стоит отметить, что цена такого двигателя намного выше, по сравнению с другими моделями.

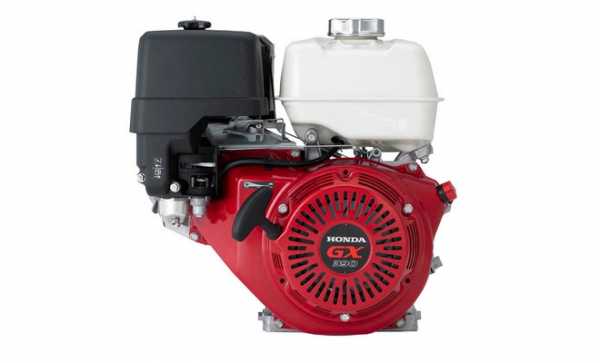

Двигатель Хонда

Honda – надёжные, стойкие, экологически чистые моторы для использования в работе мотоблоков Нева. Двигатель отличается высокой мощностью, экономичным расходом ресурсов и долгим временем эксплуатации без сбоев в работе.

Замена двигателя и комплектующих выполняется очень просто, поскольку запчасти поставляются многими поставщиками.

Хонда – это мощь, надёжность, безопасность и простое управление. Отличается манёвренностью и простотой в управлении. Надёжным четырёхтактным мотором потребляется топливо в минимальном количестве.

Какое масло залить в мотоблок Нева?

При обслуживании сельскохозяйственной техники нужно подбирать высококачественные материалы. Это касается и замены масла.

Подобранное смазывающее средство должно подходить под конкретную модификацию мотора. Выделяют следующие виды:

• для двухконтактных двигателей;
• для четырёхконтактных двигателей.

В зависимости от состава масла бывают полусинтетическими и синтетическими/минеральными. Выбор должен напрямую зависеть от сезона. Так, для зимнего времени больше подойдут синтетические. Также наоборот, для лета больше походят минеральные масляные средства.

sadovaja-tehnika.com

мотор, китайский, ремонт, бензиновый, разборка, Садко, замена

Двигатель для мотоблока — важный и неотъемлемый агрегат сельскохозяйственного оборудования. Техническими характеристиками мотора определяются функциональные возможности, удобство эксплуатации, надежность, совместимость с навесным инвентарем и способность устройства выполнять поставленные задачи. Силовой агрегат должен обладать требуемой производительностью, хорошим моторесурсом и необходимым запасом мощности. Устройство, оснащенное качественным силовым агрегатом, облегчает жизнь дачникам, огородникам и фермерам.

Виды двигателей

Для установки на садово-огородную технику и тяжелое сельскохозяйственное оборудование используются бензиновые и дизельные моторы. Первые отличаются высокой производительностью и способностью работать в сложных эксплуатационных условиях, вторые — универсальны и экономичны. Двигатель мотоблока, работающий на дизтопливе, поддерживает большое число видов навесных приспособлений. Наилучший производственный эффект достигается при функционировании на малых скоростях.

Такие агрегаты обладают хорошим моторесурсом и высокой устойчивостью к негативным погодно-климатическим факторам. Самые востребованные — двухцилиндровые модели. Они стоят относительно недорого и хорошо переносят повышенные температуры. При использовании такого мотора в летний зной хватит простейшей системы воздушного охлаждения. Бензиновые модификации требуют больших операционных расходов на содержание, обслуживание и эксплуатацию. Их преимущества — долговечность и надежность.

Четырехтактный мотор такого типа обладает высокой производительностью и способностью работать на тяжелых почвах. Агрегат, оборудованный вертикальным валом, экономит время, поскольку может стабильно функционировать на больших скоростях. Силовые агрегаты, совместимые с мотоблоками, подразделяются по способу запуска:

• на электрические;
• на ручные;
• на комбинированные.

Ручной привод встречается в самых бюджетных и устаревших моделях. Более распространены агрегаты с электрозапуском, обеспечивающим легкий и быстрый старт техники. Они экономичны, просты в эксплуатации и надежны. Использование электродвигателя для мотоблока уместно на даче или в собственном саду. Комбинированная модификация — удобный вариант. На такой функциональной схеме базируются 4-тактные моторы, предназначенные для обработки больших площадей пахотных земель и сельскохозяйственных угодий.

Они существенно облегчают задачу оператора, т. к. позволяют выбрать удобный для себя тип запуска. И бензиновые, и дизельные модели оснащаются автоматическим регулятором скорости вращения. Еще один классификационный признак — показатель мощности. На легкие мотоблоки (меньше 70 кг) устанавливают движки до 4 л. с. На средних (71-100 кг) используются моторы до 7 л. с. Для совместной работы с тяжеловесным (свыше 100 кг) оборудованием применяют силовые агрегаты от 8 л. с. Предельный показатель мощности установлен на отметке 16 л. с.

В легких и средних мотоблоках используются двухтактные бензиновые либо дизельные моторы с системой воздушного охлаждения. Они хорошо подходят для хозяйственных работ в частном доме. Среди фермеров наибольшее распространение получили тяжелые мотоблоки, оснащенные 4-тактным мотором с механизмом принудительного жидкостного охлаждения. В зависимости от модификации двигатель комплектуется редуктором шестеренчатого, цепного или червячного типа. Последний может иметь клиноременную либо коническую передачу.

Популярные модели

В рыночном ассортименте имеется большое количество двигателей китайских, японских, американских и европейских производителей. Это и компактные устройства, предназначенные для использования в дачном хозяйстве, и габаритные тяжелые агрегаты, ориентированные на полевые работы. Самые распространенные среди отечественных потребителей модели выпускают:

1. Honda.
2. Subaru.
3. Lifan.
4. Briggs & Stratton.

Высоко ценится и американский Гринфилд, обладающий оптимальным соотношением цены и качества. Хорошие моторы изготавливают отечественные производители. Такие агрегаты надежны, сравнительно дешевы, функциональны и универсальны. Например, малолитражный двигатель УД-2 подходит для садовых минитракторов и автономных электрогенераторов. Модификации, предназначенные для установки на легкие и средние мотоблоки, оснащаются системой воздушного охлаждения и пылевым фильтром, препятствующим засорению деталей твердыми частицами.

Еще один пример отечественных машиностроительных технологий — двигатель Садко. Нестандартное конструктивное решение при его изготовлении — использование в качестве материала корпуса легкого алюминиевого сплава. Такие моторы считаются оптимальным вариантом для садово-огородной техники. Устройство не создает большой нагрузки на руки оператора и обладает компактными размерами.

Ребра жесткости, расположенные по периметру корпуса, способствуют устойчивости мотоблока и обеспечивают хорошую сопротивляемость внутреннему давлению, которое возникает при сгорании топливной смеси. Несмотря на свой малый вес, моторы Садк» выдерживают большие нагрузки и могут работать при неблагоприятных погодных условиях. Многие отечественные потребители отдают предпочтение японским двигателям. Преимущества таких механизмов:

1. Соответствие мировым стандартам.
2. Продуманная конструкция.
3. Высокая производительность.
4. Использование передовых технологий и материалов исключительного качества.
5. Совместимость с большим количеством навесного оборудования.

Типичный показатель мощности японских моторов — 7 л. с. Они подходят для установки как на мотоблоки, так и на помпы, генераторы, газонокосилки, другую садово-огородную технику. Бензиновые двигатели торговой марки Магнум — оптимальный выбор для обработки больших участков земли. Рекомендуемая площадь составляет 5000 м². Такие моторы агрегатируются с плугом, окучником, картофелесажалкой, мотопомпой, прицепом, очистителем высокого давления и другими видами навесного оборудования.

Какой двигатель выбрать для мотоблока

При выборе мотора к мотоблоку необходимо учитывать:

• предполагаемые условия эксплуатации;
• монтажную универсальность;
• конструктивную совместимость с имеющейся моделью сельхозтехники;
• задекларированный производителем ресурс двигателя.

Этот важный узел должен соответствовать ходовой части и трансмиссии оборудования, хорошо соотноситься с габаритами. Следует обратить внимание на наличие катушки освещения, что позволит подключать фары для использования агрегата в темное время.

Перед покупкой рекомендуется внимательно изучить отзывы и мнения специалистов.

Технические характеристики и функциональные параметры, которые следует принимать в расчет:

1. Вылет вала. Оптимальная и самая распространенная модификация — под 19- или 20-миллиметровую шпонку. Немного уступают в востребованности агрегаты с выходом шлицевого типа. Реже встречаются модели конической конструкции.
2. Наличие датчика контроля уровня масла, которым оснащаются все моторы, кроме ультрабюджетных. Такой индикатор — гарантия долговечности мотора.
3. Универсальное крепление, призванное обеспечить удобство установки двигателя.
4. Воздушный фильтр двойной очистки или с масляной ванной. Второй вариант проще обслуживать. Он совместим с мотоблоками, имеющими низкий клиренс. Хорошо защищает механизм от проникновения почвенной пыли и твердых частиц.
5. Моторесурс. Желательно выбирать двигатель с показателем не менее 3000 м/ч.

Многие модели имеют встроенный регулятор оборотов. При изменении нагрузки механизм самостоятельно определяет вращательный момент, что увеличивает производственную эффективность и позволяет экономить топливо. Желательно выбирать бензодвигатель или дизельный агрегат, оснащенный таким устройством. Большим спросом пользуются мотоблоки ТАТА с производительной силовой установкой и автоматическим сцеплением. Они изготавливаются из первосортных износостойких материалов, способных длительное время противостоять перегреву и атмосферным осадкам.

Такое оборудование рекомендуется выбирать для работы на больших площадях земли, тяжелых почвах и в сложных условиях эксплуатации. Для обработки частных сельскохозяйственных угодий, собственного сада и придомовой территории подойдет двигатель из Китая, например, производства компании Лифан. Это компактные и функциональные агрегаты, которые можно задействовать в разных хозяйственных операциях. Благодаря сравнительно невысокой стоимости такие силовые установки доступны широкому кругу покупателей.

Подобный двигатель оснащается двухклапанным приводом. В моторах Лифан используется исключительно воздушное охлаждение, что обусловлено сферой применения агрегатов. Хорошим отечественным аналогом для применения в домашнем хозяйстве или на небольшой ферме являются мотоблоки Ока, производимые на заводе Калужский двигатель. Для управления этим компактным устройством оператору не потребуется прикладывать большие физические усилия. Оборудование комплектуется мощной, но экономичной силовой установкой.

Мотоблоки Ока оснащаются регулируемой рулевой колонкой, отличаются узким корпусом, приемлемой ценой и тросовым управлением. Если необходима утяжеленная модель для пахотных работ, можно выбрать недорогое, но качественное белорусское оборудование, например МДЗ-12. Этот мотоблок поставляется с мощным бензиновым 12-сильным двигателем. Конструктивно он устроен на одной оси, что обеспечивает оптимальную балансировку и маневренность агрегата.

Ремонт двигателя мотоблока

Подобно любой технике, мотоблок нуждается в своевременном обслуживании: замене масла, чистке, регулировке двигателя и пр. Силовая установка, которая является самым сложным узлом сельскохозяйственного оборудования, склонна к выходу из строя. Часто отремонтировать агрегат можно своими руками. Потребуется соответствующий набор инструментов и знание базовых основ устройства двигателя мотоблока. К оборудованию прилагается инструкция, где описан порядок разборки и сборки узла.

Это несколько облегчает задачу. Если двигатель работает с перебоями, то для начала нужно проверить уровень топливной смеси в баке. Дизельные и бензиновые моторы обладают разным эксплуатационным ресурсом. Для первых типичный показатель — 4000 м/ч, а вторые способны наработать вдвое меньше. Причин их выхода из строя существует больше из-за повышенной мощности, что приводит к быстрому износу деталей и функциональных элементов конструкции. Нередко встречается неполадки выключателя электростартера.

Распространенные неисправности

Все неполадки двигателя для сельскохозяйственного оборудования подразделяются на две обширные категории:

1. Проблемы запуска.
2. Функциональные сбои.

Распространены и неполадки вариатора — механизма, передающего крутящий момент и способного плавно менять передаточное отношение в диапазоне предусмотренного регулирования. Ремонт обязательно должен предваряться тщательной диагностикой. Мелкие неисправности могут быть выявлены при плановом техническом обслуживании.

Регулировка клапанов — важная и необходимая процедура, призванная обеспечить надежную работу механизма и увеличить его эксплуатационный ресурс. Поэтому она должна проводиться с установленной производителем периодичностью. Необходимы следующие инструменты:

• набор гаечных ключей;
• крестообразная и плоская отвертки;
• тонкий щуп.

Некоторые модели могут потребовать и других ручных приспособлений. Смысл процесса регулировки заключается в том, чтобы установить зазоры клапанов двигателя мотоблока на нужную величину, которая указывается в руководстве пользователя. Пренебрежение этой операцией — частая причина преждевременного выхода мотора из строя. В наиболее распространенных моделях зазор впускных клапанов составляет 0,15 мм, выпускных — 0,2. Он устанавливается поворотом фиксирующей гайки. Если щуп свободно помещается, зазор отрегулирован верно.

Распространенные неисправности — проблемы с подачей топливной смеси. Если двигатель дымит или не запускается, необходимо проверить свечи зажигания. Неполадки в системе подачи топлива могут являться ответом на вопрос о том, почему стреляет мотор или не развивает обороты. Если при проверке выявляется, что свечи сухие, причину неполадок следует искать в системе подачи топлива в цилиндры. Для решения проблемы требуется выполнить следующие действия:

1. Заправить бак свежим бензином или дизелем.
2. Отвинтить топливный кран.
3. Вычистить дренажное отверстие в пробке резервуара.
4. Отсоединить топливопроводный шланг от входного штуцера в месте крепления к карбюратору.
5. Продуть жиклеры.

Если же топливо поступает в карбюратор, но не доходит до цилиндров, при попытке запуска мотора будет ощущаться повышенная вибрация. Проблема решается разборкой и чисткой узла. Необходимо продуть карбюратор насосом. Бывает, что двигатель не заводится от переизбытка топлива. Признаком такой неполадки служит мокрая свеча. Исправляется чисткой цилиндров и прокачкой мотора. Предварительно нужно отключить подачу топлива.

Если на свече обнаружен налет, необходимо очистить ее и проверить зазор между электродами. Он должен составлять 0,8 мм. Нужно проверить и наличие искры. Ее отсутствие говорит о возможной неисправности в электрической цепи. Распространенная неполадка — большой зазор между обмоткой катушки и магнитопроводом. Если двигатель приводится в действие электростартером, причиной отсутствия запуска могут являться:

• разрядка аккумулятора;
• неисправный стартер;
• перегорание предохранителя.

Если двигатель заводится, но не развивает обороты, глохнет или работает с перебоями, причинами могут быть следующие неполадки:

1. Засор воздушного фильтра.
2. Отложение в глушители продуктов сгорания топливной смеси.
3. Неправильная настройка карбюратора.
4. Износ деталей цилиндропоршневой группы.

Компрессия должна составлять 8 атм. Проверяется этот показатель путем подсоединения к свечному отверстию специального измерительного инструмента — компрессометра. Процедура диагностики заключается в проворачивании вала стартером. Если мотор не глушится, следует проверить работоспособность выключателя. В случае потребности зачищаются контакты или меняется сбойный элемент.

Как снять двигатель с мотоблока

Для демонтажа силовой установки мотоблок размещают на ровной поверхности и очищают от загрязнений. Снимается защитный щиток, трос акселератора отсоединяется от пластины карбюратора. Затем отпускаются болты, которыми крепится кронштейн для установки навесного оборудования, ослабляются ограничительные штифты ремня привода. Отвинчиваются 4 винта, фиксирующие двигатель. Мотор поворачивается влево.

Со шкива коленвала снимается ремень. После этого силовая установка считается отсоединенной от ходовой части. Если есть необходимость, можно заменить крепежные элементы. В некоторых моделях для облегчения доступа к болтам, фиксирующим мотор на сельскохозяйственном оборудовании, предварительно снимаются крылья.

Установка двигателя

Устанавливая двигатель на мотоблок, нужно соблюдать осторожность и придерживаться последовательности действий. Ошибки приведут к снижению эксплуатационного ресурса агрегата, быстрому износу деталей и станут причиной неполадок. Необходимо соблюсти следующие условия:

• правильно передать вращательный момент от силовой установки к трансмиссии;
• точно присоединить мотор к коробке передач или раме мотоблока;

Существуют специальные установочные комплекты, которые помогают избежать ошибок при сборке оборудования. Такие наборы состоят из следующих деталей:

1. Переходной плиты. Вставляется между двигателем и коробкой передач.
2. Ступицы. Устанавливается на коленчатый вал мотора.
3. Крепежных элементов. Обеспечивают надежную фиксацию силовой установки.

При использовании подобного комплекта требуется выполнить последовательность из двух действий — закрепить мотор на монтажной плите и надеть шкив на коленвал. С помощью такого набора легко осуществляется установка двигателя на мотоблоки как отечественного, так и зарубежного производства.

specmahina.ru

Мотоцикл с двигателем от мотоблока

Не секрет, что в нашей стране много умельцев, способных создавать всевозможные чудеса техники из подручных материалов. Немалый интерес внушают возможности двигателя от мотоблока, которым можно оснастить мотоцикл, болотоход, снегоход и всевозможные другие приспособления. Чем привлекательны подобные решения?

Прежде всего, своей доступностью, не говоря уже о возможности талантливых механиков, занимаясь интересным делом, найти практичное и оригинальное применение своим усилиям, создавая нужные в хозяйстве вещи. Что же касается самодельного мотоцикла с двигателем от мотоблока, это решение можно назвать не только практичным, но и довольно простым в реализации.

Сделать мотоцикл из мотоблока можно самому

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

• сварочный аппарат;
• болгарка с дисками по металлу;
• дрель со сверлами по металлу;
• набор гаечных ключей;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

Отзывы

Илья, Коломна

«Сборка у меня заняла три дня (естественно, помимо нее, занимался и другими делами). Чертеж не делал, всё на глаз. Сиденье взял от «Урала», колеса от мини Риги. На Алиэкспресс заказал ручку газа и амортизатор под седушку, получилось всё очень удобно. Использую свой новый мопед для покатушек, и чтобы быстро добираться с места на место. Хорошая вещь — дешево и надежно».

Артем, Иваново

«Я ставил на свой самодельный мотоцикл три колеса, движок установил позади сиденья. Конструкция получилась устойчивая и с отличной проходимостью, в том числе по бездорожью и снегу. Оснастил колесами с тракторными протекторами, таким образом и решил вопрос быстрого передвижения на местности».

‘; blockSettingArray[2][«setting_type»] = 1; blockSettingArray[2][«element»] = «h3»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«elementPlace»] = 3; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 0; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 1; blockSettingArray[9][«element»] = «p»; blockSettingArray[9][«elementPosition»] = 1; blockSettingArray[9][«elementPlace»] = 13; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «img»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 2; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

муравей с двигателем, экскаватор своими руками, мопед, пилорама, велосипед

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

specmahina.ru

Муравей с двигателем от мотоблока

Сельскохозяйственная техника, применяемая на приусадебных участках, полях, огородах и дачах, в нынешнее время представляет собой достаточно технологически развитые устройства. Практически невозможно найти человека, не использовавшего мотоблок или культиватор для облегчения труда, связанного с работой на почвах.

Можно выбрать мотоблок на любой вкус и кошелек или же смастерить самому. Часто мотор от агрегата используют для изготовления полноценного мотороллера, который также незаменим у фермеров, ведь всегда требуется перемещение грузов на большие расстояния. Рассмотрим, как произвести мотороллер Муравей с двигателем от домашнего мотоблока.

Используйте двигатель от мотоблока чтобы дать жизнь новому устройству

Как установить двигатель от мотоблока Муравей

Работы по установке двигателя от мотоблока Муравей следует начать с перебирания мотора. Затем рекомендуется придерживаться определенного плана, чтобы получить качественный и надежный агрегат:

1. Изготовление рамы. Это делается свариванием листа из железа и трубы четырехмиллиметрового диаметра. Раму необходимо крепко закрепить на двигателе.
2. Устанавливаем карбюратор, воздушный фильтр и глушитель.


   Важно! Для защиты агрегата от перегревания нужно установить крышку для охлаждения.

3. Передача осуществляется с помощью цепи, которая является приводом к валам. Частота их вращения должна отличаться, даже если правильно подобраны шестеренки, так как если она будет совпадать, рама не будет соприкасаться с землей.
4. Необходимо предусмотреть отверстия для слива и заливки масла, так как внутренности двигателя должны обязательно постоянно смазываться.
5. Руль можно изготовить из обычной трубки, желательно из металла. Для удобства управления лучше предусмотреть возможность регулировки высоты.
6. Хоть техника и будет работать в основном на первой передаче, но у мотоблока обычно две или три скорости, переделывать КПП не нужно.

В данном видео рассмотрим муравей на двигателе от мотоблока:

Внимание! Открывать и закрывать заслонку карбюратора придется вручную.

• устанавливаем колесо в передней части мотоблока, причем от правильности прикрепления будет зависеть уровень глубины вспашки грунта и легкость управления;
• изготавливаем насадки из труб и уголков, фиксируем их шпонкой в специальные пазы и, чтобы не происходило перемещения по оси, закрепляем при помощи болтов;
• определяем уровень захвата примерно 1-1,2 метра, в зависимости от выполняемых работ.

Агрегат на базе мотороллера Муравей получится немного громоздким, весом около 90 килограмм, и слегка неповоротливым. Но особая маневренность на огороде и в поле не требуется, так как обычно нет препятствий, которые необходимо часто объезжать. Зато мотор отлично выдержит все нагрузки, даже при долгой и непрерывной работе.

Когда самодельный Муравей с мотором от мотоблока нужно переместить на большое расстояние, то следует при изготовлении техники предусмотреть возможность установки колес, крепящихся болтами насквозь, или же сделать дополнительно подставку для перевозки в кузове грузового автомобиля либо в прицепе.

Также возможно сделать колеса более маленькими и навесить плуг, картофелекопалку или окучиватель.

Отзывы

Василий, 32 года

«В гараже несколько лет пылился старый Муравей. После того как в интернете просмотрел несколько соответствующих статей, решил приспособить к нему мотор от мотоблока. Получился отличный помощник по хозяйству, экономичный и надежный агрегат. Причем производство своими руками обошлось значительно дешевле, если бы купил новое устройство».

Сергей, 54 года

«Совместить мотоблок и Муравей – отличная идея, которая чудом пришла в голову. Смастерив технику, получил агрегат, отлично справляющийся со всеми сельскохозяйственными работами на своем приусадебном участке. Он не только рыхлит и вскапывает почву, но и помогает в уборке урожая и перевозке различных тяжелых грузов. Очень доволен появившейся технике».

‘; blockSettingArray[2][«setting_type»] = 1; blockSettingArray[2][«element»] = «h3»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«elementPlace»] = 3; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 0; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «img»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 2; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com
