Кольца колодцев жби размеры объем бетона: Размеры, вес и объем бетонных колец 1, 1,5, 2 м

Многие думают, что размер колодцев всегда один и тот же; на самом деле это далеко не так. Существует огромное количество разновидностей изделий, которые различаются не только размерами, но и особенностями конфигурации, технологией производства, используемыми материалами и назначением готовой конструкции.

Основные характеристики колец и их влияние на производительность

Продукция этой группы обычно производится на промышленных предприятиях с использованием современного оборудования, обеспечивающего высочайшее качество и надежность.Вся продукция проходит несколько стадий обработки, что придает бетону оптимальные эксплуатационные свойства.

Не пренебрегайте этим моментом, поскольку зачастую кольца изготавливаются кустарным способом, что чревато следующими недостатками:

• Бетон высочайшего качества можно получить только путем автоматизации процесса дозирования и смешивания. При ручном способе далеко не всегда соблюдаются пропорции, да и раствор не так тщательно перемешивается.
• Армирование элементов производится из некачественных материалов и с нарушениями технологии.В результате сопротивление деформации намного ниже.
• Чаще всего при таком кустарном производстве качество форм не очень высокое, а геометрия может нарушаться, в результате чего размеры колодезного кольца могут быть неверными.

Важно! №
Изготовленные на заводе кольца утрамбовываются на вибрационном оборудовании, что обеспечивает высокую плотность конструкции, а сушка осуществляется в специальных помещениях с высокотемпературной обработкой водяным паром.
Кустарный метод, естественно, не предполагает этих операций.

Диаметр изделия

Просто обратите внимание, что существует два из этих значений, и каждое из них многое расскажет о конструкции:

• Внутренний диаметр — это размер, который является основным, он отражается в маркировка и показывает реальную полость, которая образуется при установке конструкции. Выбор того или иного варианта в первую очередь зависит от особенностей использования продуктов, этот аспект будет рассмотрен ниже.
• Внешний диаметр указывает на размер вала под колодцем. В маркировке не указывается по той причине, что, зная толщину стенки, значение можно рассчитать своими руками простым арифметическим действием.

На что влияет этот фактор и какой вариант лучше выбрать?

Здесь все довольно просто:

• Для канализационных коллекторов лучше выбирать элементы большого диаметра (чаще всего выбирается двухметровый вариант).Это способствует хорошему отводу сточных вод. К тому же, чем больше колодец, тем ниже уровень влажности в нем.
• Для газовых и электрических трубопроводов диаметр колодца выбирается в зависимости от конфигурации и особенностей системы. Главный фактор здесь — удобство. монтажные работы и надежность защитной конструкции.
• Для водоносных горизонтов выбирается малый диаметр, так как уровень воды в широкой шахте будет значительно ниже, чем в узкой шахте. При этом не стоит выбирать слишком маленький размер, так как колодец нуждается в периодической чистке и обслуживании, а делать это на ограниченном пространстве очень неудобно.

Высота элемента

Размер кольца для колодца обязательно отражает меру высоты.

Это значение влияет на следующие факторы:

• Чем больше высота кольца, тем проще процесс установки и выше прочность конструкции.Это связано с небольшим количеством соединений. Но, в то же время, следует помнить, что бетон — довольно тяжелый материал, и с увеличением высоты вес элемента возрастает очень значительно — без специального оборудования проводить работы невозможно.
• Для каждого вида работ найдется оптимальный размер деталей, который вам подскажут по месту покупки. Чаще всего это средний вариант. Изделия небольшой высоты используются как дополнительные элементы, если полное кольцо не подходит.

Толщина стенки

Очень важный параметр, обеспечивающий надежность и долговечность элемента. Чем толще стена, тем крепче кольцо. Кроме того, толстые стены делают колодец устойчивым к движущимся слоям почвы.

Не покупайте кольца, стенки которых тоньше 8 сантиметров. Такая толщина оптимальна по соотношению цена-качество. Иногда может понадобиться и большая толщина, но, как правило, достаточно восьми сантиметров.

Что еще стоит учесть

Есть еще один фактор, который не стоит упускать из виду — наличие специальных соединительных пазов или, как они есть. Благодаря этой системе сборка конструкции намного проще. Кроме того, колодец прочнее и устойчивее к деформирующему воздействию слоев почвы.

В отличие от колец с ровными концами, процесс заполнения швов намного проще: достаточно замесить специальный раствор по инструкции и закрыть узкие щели на стыках.

Совет!
Квадратные кольца намного удобнее в работе, и если вы будете делать колодец своими руками, то лучше выбрать этот вариант.

Заключение

Подобрать кольца нужного размера очень просто. Главное, следовать советам, изложенным в этой статье, и учитывать мнение специалистов. Видео в этой статье более подробно разъяснит некоторые нюансы.

Строительство скважины — утомительный и трудоемкий процесс, требующий профессиональных навыков.Копать можно практически в любое время года, кроме периода паводков, а наиболее распространенным материалом для устройства котлована является железобетонное кольцо. Причем диаметр колец для колодца зависит от нескольких факторов, которые учитываются на этапе проектирования.

Колодец питается из верхних водоносных горизонтов, которые расположены на глубине от 2 м до 40 м (а в некоторых случаях до 100 м). От этого зависит глубина ямы.Если залегание водоносных горизонтов превышает 25 м, то копать будет сложно и не слишком экономично, поскольку ручным способом. В этом случае целесообразнее пробурить песчаную или артезианскую скважину.

Выбор диаметра колодца зависит от его глубины. Чем глубже источник воды, тем больше размеры колец. Поэтому очень важно знать участок почвы на данном участке перед непосредственным выполнением строительных работ.

Наконечник. Если нет подробной геологической карты, можно воспользоваться информацией от соседей в районе, где уже выкопан природный источник воды.

Еще одним фактором, влияющим на определение диаметра бетонных колец, является требование продуктивности скважины. Если использовать его как вспомогательный источник, то можно ограничиться небольшим размером. При организации автономной системы водоснабжение должно быть высоким, а значит, и диаметр колодца больше.

Оптимальный размер колец колодцев определяется на этапе планирования строительства.

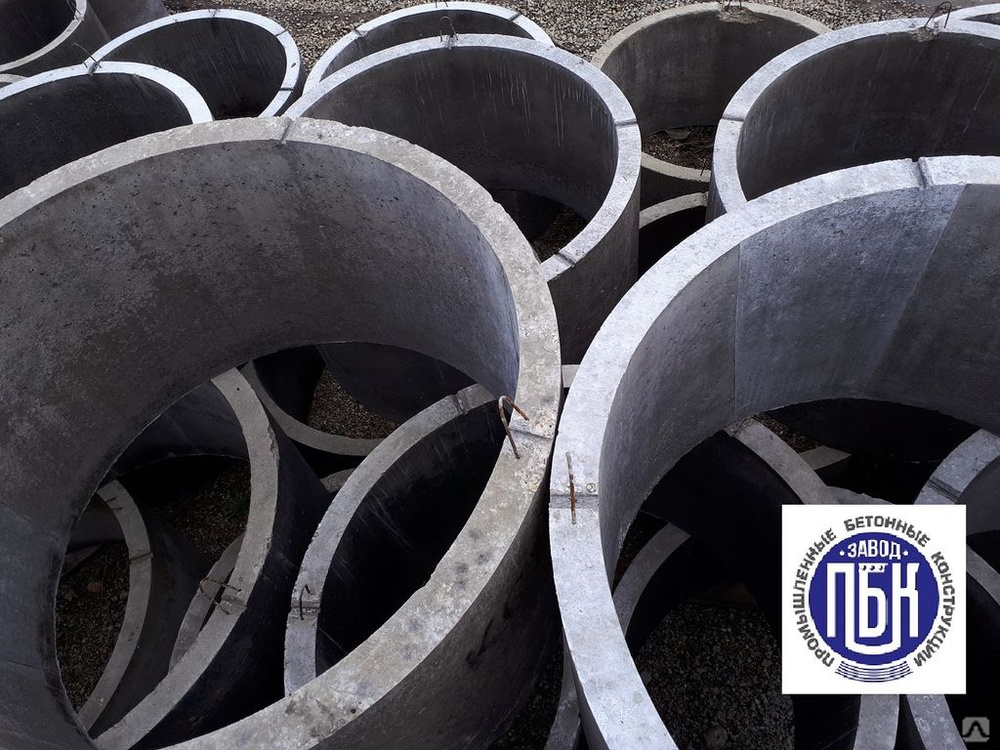

Кольца колодезные

При производстве железобетонных колец используются тяжелые марки бетона и стальная арматура, поэтому данная конструкция отличается повышенной прочностью и долговечностью.

Особенности конструкции

Для колодцев обычно используются пристенные кольца, которые имеют маркировку КС. В этом случае торец может быть выполнен с гладкой поверхностью или в виде специального замка. Учитывая, что при монтаже и эксплуатации железобетонные блоки подвергаются не только вертикальным, но и боковым нагрузкам, замок помогает скрепить их между собой и придать необходимую целостность.

Интересно знать. Стеновые кольца можно использовать для возведения колодезных конструкций любого типа.Они достаточно универсальны, поэтому часто используются при обустройстве подземных коммуникаций.

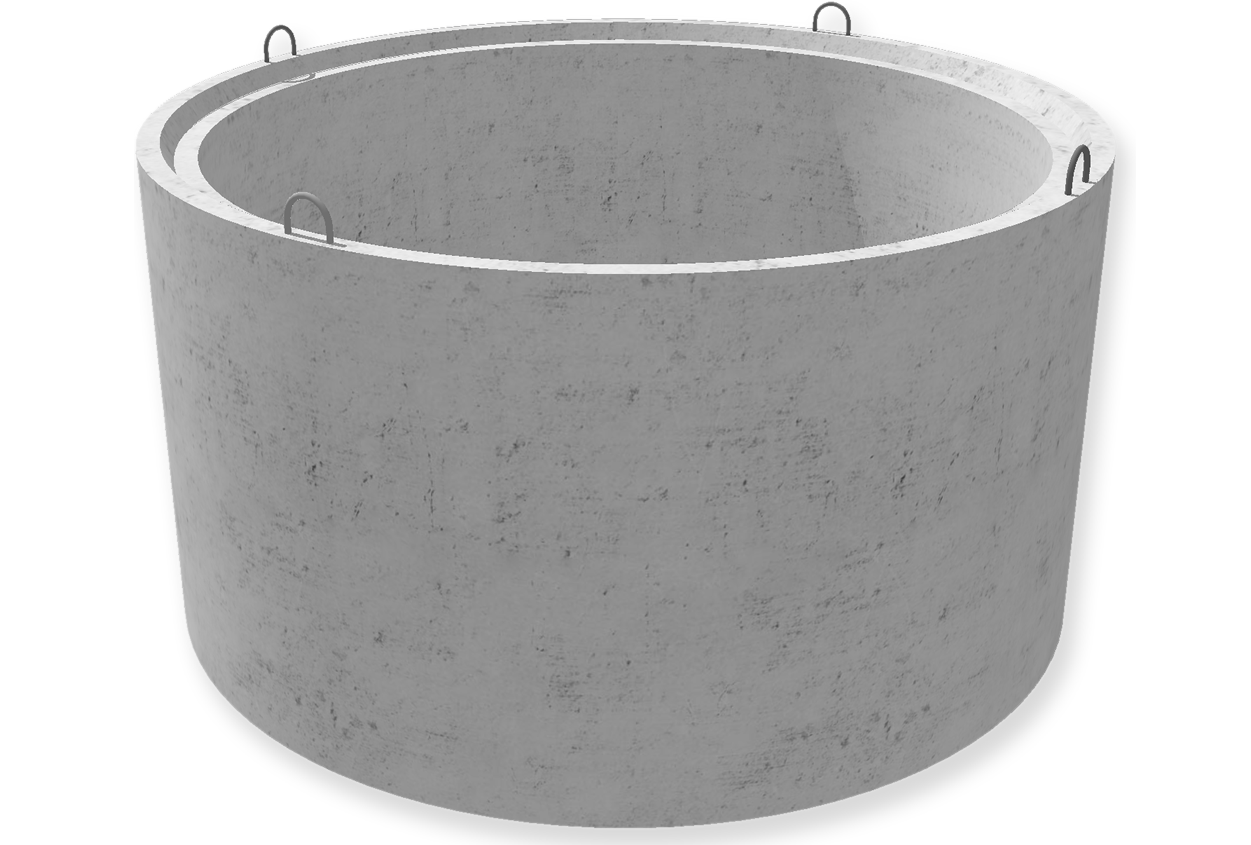

Стеновые бетонные кольца с замком

Высота и внутренний диаметр железобетонных колец для колодца являются основными показателями при планировании строительства. Они указаны в стандартной маркировке. Например, блок КС 10-9 имеет диаметр 100 см и высоту 90 см.

Габаритные размеры таких изделий варьируются в следующих пределах:

• диаметр: 70-200 см;
• высота: 10-100 см;
• Толщина стенки: 8-10 см.

Для информации. Помимо стандартных размеров иногда требуется использование нестандартных размеров. В этой ситуации используются так называемые дополнительные кольца, которые изготавливаются на заказ.

Вес одной конструкции зависит от ее габаритов и составляет от 46 кг до 2300 кг. Например, если взять тот же КС 10-9, его вес составит 700 кг.

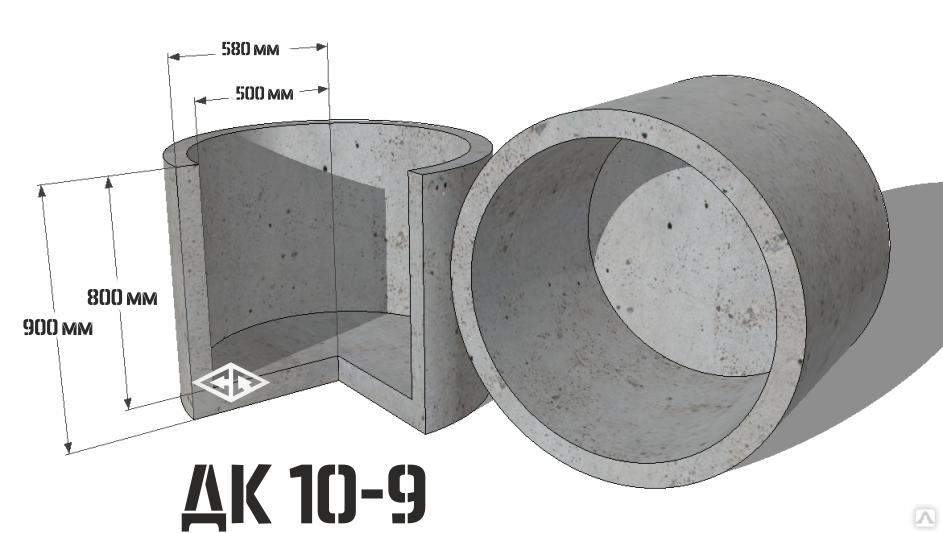

Габаритные размеры блоков КС 10-9 и КС 20-9

Комплектующие для строительства скважины

В устройстве скважины не только железобетонные кольца, но и отдельные аксессуары, упрощающие монтаж и помогающие сделать конструкцию более крупной. надежный.Иногда они входят в комплект, но чаще такие комплектующие приходится приобретать отдельно.

• Скобы стальные
  Используются при отсутствии кольцевых замков на концах. Средняя толщина скоб 4-5 мм, а ширина 50-80 мм. Задача таких деталей — не допускать смещения бетонных изделий друг относительно друга.
• Заглушка
  Изделие железобетонное с прорезью люка. Диаметр крышки колодца должен строго соответствовать габаритным размерам установленных колец.Иногда в качестве верхней защиты используются заводские пластиковые или самодельные деревянные накладки.
• Кольцо опорное
  Аналогичное изделие устанавливается на горловину готовой конструкции для поднятия ее на запланированную высоту.
• Домики-колодцы
  Они имеют как декоративное, так и функциональное назначение. С одной стороны, они имеют оригинальный вид, а с другой — защищают от попадания внутрь посторонних предметов.

Колодец — красивый вид и надежная защита

Без необходимых знаний практически невозможно правильно определить глубину грунтовых вод и выяснить, какого диаметра должен быть колодец как источник бесперебойного водоснабжения дома .Профессионализм исполнителей — залог надежности и безопасности, поэтому лучше сразу доверить работу специалистам, чтобы получить результат, отвечающий всем требованиям.

Видео: колодец своими руками

Строительство шахтных колодцев предполагает изоляцию подземных вод от попадания грунта и загрязненных поверхностных вод путем отделки их стен качественными экологически чистыми материалами, не влияющими на вкус, цвет и запах добываемой жидкости. Производство колец для колодцев позволяет нам решить эту проблему наилучшим образом.

Почему выбирают железобетонные кольца

Раньше колодцы строили своими руками в основном из бревен толщиной около 25 см, нарубленных в бревенчатый дом. В отсутствие других подходящих материалов это был единственный способ добиться чистоты воды.
Но дерево — это материал органического происхождения, не способный в течение длительного времени выдерживать воздействие воды, солнечного света и других природных факторов.Со временем она начинает гнить, становится прекрасной средой для размножения различных бактерий, придает воде посторонний вкус и запах.
Отремонтировать такой колодец сложно, придется выкопать новый. Этого можно избежать, если использовать для его строительства. современные материалы, например, железобетон.

Преимущества железобетонных колец

Производство осуществляется из высококачественного железобетона высоких марок. Эти изделия представляют собой металлические ящики с бетонным покрытием, изготовленные из арматуры толщиной от 1 до 10 мм.
Они получили высокую популярность при строительстве колодцев благодаря своим следующим характеристикам:

• Водонепроницаемость;
• Прочность — железобетон практически не подвержен разрушению под воздействием воды;
• Сопротивление боковым сжимающим нагрузкам, возникающим из-за пучения грунтов;
• Разнообразие размеров колодезных колец, что позволяет выбрать подходящие для конкретной конструкции;
• Легкость и скорость установки;
• Многофункциональность — изделия могут использоваться не только для устройств любой глубины, но и для многих других инженерных сооружений;
• Простота ремонта и обслуживания;

Области применения

Кольца железобетонные используются не только при строительстве колодцев.Они находят применение и в других сферах, где инструкция требует установки водонепроницаемых и прочных конструкций.
Сюда входят:

• Дренажные колодцы;
• выгребные ямы, септики, прочие очистные сооружения;
• Люки;
• Дренажные траншеи и др.

Для справки. В зависимости от назначения кольца имеют соответствующую маркировку. Например, КЛК предназначены для устройства камер ливневой канализации, а КС — как раз самые популярные настенные кольца, которые используются для создания рабочих камер колодцев.

Все о размерах

Размеры железобетонных колец для колодцев регламентируются ГОСТ 8020-90 «Конструкции бетонные и железобетонные для сетей водоснабжения и газоснабжения». Интересующие нас изделия обозначены КОС, за которыми следуют цифры, обозначающие внутренний диаметр колодцевых колец и их высоту в дециметрах.

Пример. В маркировке КС 10-9 указано, что диаметр кольца составляет один метр, а его высота — 90 сантиметров.

Наиболее популярные кольца, применяемые для строительства индивидуальных колодцев — КС10, КС15 и КС20 высотой 90 см. Шахты диаметром менее метра сложно копать вручную, а делать их более двух метров экономически невыгодно, так как стоимость напрямую зависит от количества материалов, используемых для их производства.

Как видно из таблицы, помимо перечисленных колец доступны и другие размеры. Они называются дополнительными или вспомогательными и используются при ремонте, углублении колодцев, установке надводных напоров необходимой высоты.
Они могут иметь высоту от 10 до 70 см и диаметр не менее 70 см.

Большое значение имеет также толщина стенки. Чем он больше, тем прочнее изделие и дороже стоят колодезные кольца.
Толщина подбирается с учетом типа грунта, его способности к морозному пучению, чтобы при эксплуатации стенки шахты не разрушались от сжимающей нагрузки и не перемещались друг относительно друга, нарушая целостность колонны.

Кольца самодельные

Чтобы удешевить колодец, многие люди предпочитают изготавливать колодезные кольца самостоятельно. Это действительно выгодно, особенно если вы занимаетесь их производством прямо на месте (за вычетом затрат на транспортировку) и имеете металл для создания арматурного каркаса.
В этом случае диаметр колец для колодца можно сделать любым, для чего сделана съемная форма нужного размера. Устанавливается на ровную поверхность, заливается арматурой и заливается бетонной смесью.

Примечание. На производстве для уплотнения бетона используется вибрация. В кустарных условиях это невозможно, поэтому в процессе заливки необходимо хорошо утрамбовать раствор.

Опалубка удаляется после того, как бетон набирает хорошую прочность. Перед установкой кольца на вал должно пройти не менее 3-4 недель.

Заключение

Выбирая кольца для будущего колодца, обращайте внимание не только на их размеры, но и на толщину стенок и марку бетона.Наличие замковых или пазогребневых соединений на краю кольца значительно облегчит вашу работу.
Они позволят точно стыковать все элементы колонны и избавят от необходимости закрывать швы между ними. Посмотрев видео в этой статье, вам будет легче разобраться в разнообразии описываемых товаров, их маркировке и размерах.

Обновлено: 28.08.2018

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

5.Скважины большого диаметра

5,1 Обоснование строительства скважин большого диаметра
5,2 Размеры для колодцев большого диаметра
5,3 Земляные работы
5,4 Футеровка выработок
5,5 Оборудование для подъема и опускания материалов
5.6 Формы
5.7 Бетонные работы
5.8 Безопасность
5.9 Отделка больших диаметр скважины

Как указано в Таблице 1, скважины большого диаметра имеют некоторые недостатки по сравнению со скважинами малого диаметра, в том числе:

— большие усилия и более длительное время строительства
— большая угроза безопасности во время и после строительства
— трудность предотвращения загрязнения
— как правило, меньшая скорость притока для задействованных усилий.

Однако существуют обстоятельства, при которых необходимо строительство колодцев большого диаметра:

и. невозможность получить или обслуживать насосы или специальные ковши, необходимые для скважин небольшого диаметра

ii. желание использовать какой-либо тип системы подъема воды, требующий больше места, чем имеется в колодце небольшого диаметра (например, непрерывная цепь и ведра)

iii. желание улучшить или отремонтировать существующие скважины большого диаметра. iv. необходимость хранения воды там, где водоносный горизонт имеет чрезвычайно низкую проницаемость v.недорогая рабочая сила доступна

vi. доступны местные навыки.

Скважины большого диаметра почти всегда имеют круглую форму в горизонтальном сечении. Эта конфигурация (i) делает стороны наиболее устойчивыми во время выемки грунта; (ii) использует наименьшее количество облицовочного материала для данной площади поперечного сечения; и (iii) наилучшим образом использует прочность облицовки каменной кладкой на сжатие. Одним из возможных исключений могут быть колодцы, в которых в качестве облицовки используется горизонтальная деревянная опалубка. В этом случае горизонтальное поперечное сечение будет прямоугольным, предпочтительно квадратным.

Внутренний диаметр колодцев, вырытых вручную, обычно составляет от одного до двух метров. На нижнем пределе небольшой размер выемки обычно затрудняет работу, поскольку должно быть место, по крайней мере, для одного рабочего, его инструментов и ведра, в которое он загружает выкопанный материал. Кроме того, после достижения уровня грунтовых вод цилиндрический кессон обычно опускается внутрь первоначальной шахты, тем самым еще больше сокращая рабочее пространство.

Однако по мере увеличения диаметра достигаются определенные практические пределы, поскольку объем вынутого грунта пропорционален квадрату диаметра, а объем материала, необходимого для выравнивания выемки, примерно пропорционален диаметру.Например, объем материала, извлеченного из колодца диаметром два метра, будет в четыре раза больше, чем объем материала, извлеченного из колодца диаметром один метр. Как следствие, обнаружено, что подавляющее большинство вырытых колодцев имеют диаметр в диапазоне от 1,2 до 1,5 метра (от 4 до 5 футов). Большой размер позволяет одновременно использовать до четырех больших колодцев, если подъемные шкивы расположены правильно.

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды.(а) со стенами из тесаного камня

Рис. 43 Цистерны-колодцы очень большого диаметра с лестницей для спуска на поверхность воды. (б) выемка из выветрившегося гранита

Выемки очень большого диаметра, выполняющие функцию двойного колодца-цистерны, действительно существуют (рис. 43). У некоторых есть лестницы, встроенные в стороны, позволяющие людям спускаться к уровню воды, чтобы окунуться в воду. Однако лестницы обычно используются в основном во время строительства и обслуживания. Строительство таких сооружений не может быть рекомендовано, за исключением очень особых случаев, из-за больших затрат на строительство.Очевидно, неэффективно опускать и поднимать весь вес тела водовоза на поверхность земли с уровня грунтовых вод. Наиболее эффективно просто поднять воду.

Основная цель и проблема выемки — точность, как по местоположению, так и по размерам, то есть центральная линия или ось выемки должна поддерживаться как можно более вертикальной, при этом радиус выемки должен быть максимально точным относительно оси. Вертикальная точность необходима для предотвращения угловых ошибок и ошибок смещения между последовательными участками футеровки.Радиальная точность необходима, потому что выемка служит внешней формой для облицовки. Если радиус выемки слишком мал, в облицовке образуется тонкое слабое место. Если радиус слишком велик, образуется толстое пятно, расточительное количество материала.

Положение оси можно легко и точно определить в любое время и на любой глубине с помощью отвеса. Линия может быть прикреплена к специальной измерительной линейке с отверстием на каждом конце, которое проходит по диаметру колодца на поверхности земли и обозначает два стальных стержня, надежно вбитых в землю с обеих сторон колодца (Рисунок 44a).Если эту ручку использовать для определения центра скважины в самом начале, она и отвес будут служить для определения оси скважины в любое время, когда она будет индексироваться по двум стальным установочным штифтам. Если существует опасность того, что в процессе строительства эти колышки будут сбиты вбок, их следует установить в бетон.

Ручные инструменты, используемые на месте, обычно подходят для проведения земляных работ. Это могут быть лопаты, бруски, кирки и мотыги. Иногда ручки укорачивают для использования в ограниченном пространстве.Затем яму выкапывают немного меньшего размера до желаемой глубины, сохраняя дно достаточно ровным. Вынутый грунт помещается в ведро или корзину рабочим, выполняющим копку, и поднимается на поверхность с помощью каната и шкива другими рабочими, которые сбрасывают его на некотором расстоянии от колодца. Это расстояние должно быть достаточно большим, чтобы куча выкопанного материала не превратилась в препятствие и не смыла его обратно в колодец дождем.

После черновой выемки яма аккуратно обрезается до готового размера.Это требует использования отвеса. Один из методов состоит в том, чтобы точно вбить заостренный металлический стержень в центр котлована, как определено отвесом, а затем проверить верх стержня отвесом, чтобы убедиться, что он вертикальный. Верхняя часть стержня должна быть не ниже самой высокой точки, которую нужно обрезать. После установки стержень можно использовать как временную ось. Затем можно использовать калибровочную линейку для проверки радиуса выемки в процессе обрезки. В качестве альтернативы для окончательной обрезки можно использовать небольшой скребок или мотыгу, прикрепленную к цепочке правильной длины, поворачиваемой вокруг осевого стержня.Другой метод — это крест, ножки которого чуть короче желаемого диаметра котлована. Этот крест подвешен к отвесу с помощью петли в его средней точке, так что обе его ножки находятся в горизонтальной плоскости. В стенах котлована аккуратно прорезаны четыре вертикальных паза, чтобы крест мог свободно висеть. Затем обрезка продолжается до тех пор, пока крестовина не будет иметь желаемый зазор в любом положении, когда она подвешена к отвесу. Затем следует тщательно выровнять дно котлована, если предполагается разместить опалубку для облицовки котлована.

Футеровка котлована служит как минимум трем целям:

и. Он защищает рабочих от обрушения во время строительства.

ii. Он стабилизирует стенки колодца, предотвращая отслоение и вымывание материала во время использования, тем самым продлевая срок службы колодца.

iii. Это может предотвратить попадание поверхностных вод и последующее загрязнение там, где вода предназначена для потребления людьми.

Обычно используются три разные системы футеровки (Таблица 3).В одной скважине можно использовать более одной системы в зависимости от встречающихся условий. С каждой системой можно использовать несколько различных типов футеровки.

Система I (Таблица 3, Рисунок 44) состоит из выемки грунта и точной обрезки одного метра глубины. Рядом с дном котлована добавляется горизонтальная кольцевая канавка, которая затем облицовывается. Затем выкапывается еще один метр глубины, обрезается и бороздится, что полностью подрывает облицовку первого метра. Однако эта футеровка поддерживается за счет того, что она входит в кольцевую канавку.Дополнительная поддержка может быть получена путем забивания коротких отрезков арматурного стержня радиально наружу в стороны выемки с торцами, выступающими в выемку, перед укладкой облицовки. Как только будет подготовлен второй счетчик, он также облицовывается. Попеременная выемка грунта и футеровка продолжаются вниз до достижения уровня грунтовых вод. На этом этапе необходим другой метод, поскольку присутствие воды и обычная нестабильность насыщенного материала делают этот метод неприменимым.

Самый распространенный метод футеровки — заливка бетона в кольцевое пространство между котлованом и цилиндрической формой. Толщина подкладки варьируется от 5 до 15 см, причем наиболее распространены размеры примерно посередине между двумя крайними значениями. В целом, чем тоньше подкладка, тем больше навыков и внимательности требуется для получения адекватного результата. Перед заливкой важно выровнять форму и тщательно отцентрировать ее по отвесу. Форма сконструирована так, чтобы ее можно было сложить или разобрать для снятия после того, как футеровка наберет достаточную прочность.После первого метра глубина каждой последующей выемки делается на пять-десять сантиметров больше, чем высота формы. Это оставляет пространство между верхом формы и низом ранее отлитой футеровки, через которое бетон может быть помещен позади формы. Впоследствии это пространство необходимо залить бетоном. Хотя теоретически можно выкапывать и облицовывать один метр в день, этого трудно добиться на постоянной основе, особенно на больших глубинах.

Важно обеспечить непрерывность между последовательными заливками.Это может быть обеспечено путем вбивания отрезков арматурного стержня вертикально вниз в дно котлована по его периферии, где будет размещаться облицовка. При заливке футеровки в нее входят верхние половинки стержней. Нижние половинки стержней обнажаются при последующей выемке и становятся частью следующего участка футеровки. Эти стержни обеспечивают непрерывность между соседними участками футеровки.

Там, где формы недоступны, можно установить довольно мелкую сетку из вертикальных и кольцевых арматурных стержней по периферии обрезанной выемки.Затем бетонный раствор затирается в армирующую сетку и разглаживается без помощи формы. Этот метод требует больше человеко-часов, больше навыков и больше арматурного стержня, чем предыдущий метод, однако хороший каменщик может добиться удовлетворительного результата.

В качестве альтернативного метода в качестве облицовочного материала используется кирпич или камень. На дно каждого уровня котлована необходимо насыпать железобетонный подоконник или кольцо, на которые кладется кирпичная или каменная кладка. Это кольцо должно хорошо входить в кольцевую канавку вокруг дна котлована, чтобы оно могло поддерживать облицовку над ним после того, как оно будет подорвано.

Этот метод сводит к минимуму необходимое количество бетона, арматурного стержня и формы, но увеличивает количество требуемых человеко-часов и навыков. С помощью такой футеровки также трудно изолировать поверхностные воды.

Предпринимаются некоторые усилия по производству полукольца из стекловолокна, которые можно легко установить вместо бетона. Пока что стекловолокно кажется довольно дорогостоящим и, безусловно, требует сложных производственных технологий, которые нечасто доступны там, где необходимы колодцы самопомощи.

Рис. 44 Выемка грунта и устройство колодца большого диаметра. (a) выкопайте и подрежьте первый метр, включая опорную канавку.

Рис. 44 Выемка грунта и облицовка колодца большого диаметра. (b) забейте арматурный стержень в стороны и дно котлована, поместите форму и залейте бетон

Рис. 44 Выемка грунта и облицовка колодца большого диаметра. (c) удалите форму и выкопайте и подрежьте следующий метр глубины

Рис.44 Выемка и строительство колодца большого диаметра. (d) забейте арматурный стержень в стороны и дно котлована, поместите форму и залейте бетон

СИСТЕМА I: ПО АЛЬТЕРНАТИВНОМУ ГЛУБИНУ И ЛИНИЙНЫЙ ВАЛ
(перед повторением процесса выкапывается и облицовывается примерно один метр глубины)

СИСТЕМА II: ВЫКРЫТЬ К ВОДУ, ЗАТЕМ ПОСТРОИТЬ ЛАЙНУ ВВЕРХ

СИСТЕМА III: ПРЕДВАРИТЕЛЬНАЯ ЦИЛИНДРИЧЕСКАЯ ФУТБОЛКА МОЙКИ

Система II (Таблица 3, Рисунок 45) состоит из погружения котлована до уровня грунтовых вод без какой-либо облицовки.Затем возводится футеровка от дна котлована до поверхности земли любым из методов, описанных в Системе I.

Там, где питьевая вода не требуется, иногда используют деревянную опалубку для выравнивания колодца. Он состоит из горизонтальных бревен, уложенных внутри прямоугольной шахты с перекрытием концов, как «бревенчатый». Там, где много древесины, получается недорогая и быстрая облицовка, но с ограниченным сроком службы.

Другая деревянная облицовка, срок службы которой еще более ограничен, состоит из ряда вертикальных столбов, примерно очерчивающих круговой котлован.Они переплетены с тяжелым бамбуком, закрученным по спирали по горизонтали, образуя более или менее непрерывную подкладку.

Хотя Система II несколько быстрее и проще, чем Система I, и должна давать футеровку с минимумом разрывов , ее нельзя рекомендовать из-за опасности для безопасности, связанной с работой в нижней части вала без футеровки.

Рис. 45 Кессоны из сборного железобетона, закладываемые в колодец, вырытый до уровня грунтовых вод, без футеровки

Система III (Таблица 3) состоит из погружения предварительно сформированного цилиндрического кессона с открытым концом путем выкапывания внутри него и под его краями, что позволяет ему опускаться под собственным весом.Это единственная практичная система для выемки грунта ниже уровня грунтовых вод, поскольку стороны выемки обычно не обладают достаточной прочностью, чтобы поддерживать себя в насыщении. По этой причине Система III почти всегда используется для заканчивания скважин, которые были облицованы либо Системой I, либо Системой II над уровнем грунтовых вод. Кроме того, колодец может быть полностью построен с помощью кессонной системы проходки, начиная с уровня земли (Рисунок 46). Однако в этом случае глубина скважины может быть ограничена примерно в десять раз больше ее диаметра из-за нарастания трения на внешней стороне кессона.Если требуется большая глубина, можно использовать второй кессон с телескопами внутри первого. Обычно часть кессона, которая находится ниже уровня грунтовых вод, либо перфорирована, либо сделана пористой, чтобы вода могла поступать в скважину. Нижняя кромка должна быть скошена внутрь, чтобы образовалась острая режущая кромка, чтобы минимизировать ее сопротивление опусканию. Если кессоны сделаны из кирпичной кладки, следует обильно использовать арматурный стержень, чтобы предотвратить растрескивание при перемещении, опускании и установке.

Рис. 46 Скважина, построенная путем подрыва кессонов из сборного железобетона, начиная с поверхности земли

Кессоны обычно проектируются так, что их высота может увеличиваться по мере опускания. Это помогает сохранить размер и вес единиц, с которыми необходимо работать, на более управляемом уровне. Увеличение роста может быть достигнуто за счет:

и. использование форм для заливки новых бетонных секций целиком поверх старых. В этом случае должна быть непрерывность вертикального арматурного стержня от одной секции к другой;

ii.постепенная кладка кирпича или камня для образования кессона нужной высоты поверх врезного кольца из железобетона;

iii. добавление предварительно сформированных разделов поверх существующих разделов.

В последнем случае чрезвычайно важно, чтобы последовательные секции были надежно соединены, чтобы предотвратить разделение во время погружения или при использовании.

Было разработано несколько способов соединения сборных железобетонных секций кессона (Рисунок 47):

(a) Нижняя секция кессона может быть отлита с тремя или четырьмя длинными стальными стержнями, выступающими из нее вертикально вверх.Последующие секции отливаются с вертикальными отверстиями через них, чтобы их можно было надевать на стержни. Стержни могут иметь резьбу на верхнем конце и гайки, используемые для удержания стопки секций кессона вместе.

(b) Три или более стальных стержня, ремня или троса проходят вертикально снизу вверх вдоль внутренней поверхности кессонной трубы. Каждый из них оборудован соответствующими крючками, которые подходят для верхней и нижней части стопки, и натяжным устройством для надежного удержания стопки вместе.

(c) Горизонтальные стальные выступы в трех или более местах около верха и низа каждой секции кессона выступают на несколько сантиметров в скважину. Выступы в верхней части секции кессона привинчиваются к соответствующим выступам в нижней части следующей секции, таким образом соединяя их.

(d) Маленькие стальные пластины с отверстиями для болтов устанавливаются заподлицо в верхнюю и нижнюю поверхности секций кессона. Эти плиты крепятся к кессону путем приваривания их к вертикальным частям арматурного стержня перед заливкой кессона.При заливке бетона для обсадной колонны вокруг плиты опускается небольшое количество. Это позволяет вставить короткий болт из-за одной пластины. Болт проходит через отверстие соответствующей пластины в соседней секции кессона, и гайка используется для скрепления двух секций вместе. После того, как все гайки затянуты, бетон, который был пропущен вокруг крепежных пластин, затирается на место. Этот способ имеет небольшое преимущество перед двумя предыдущими, так как крепеж не выступает в колодец.

Рис. 47 Способы крепления кессонных секций. (а) секции кессона с сборными отверстиями, надетыми на штанги

Рис. 47 Способы крепления кессонных секций. (б) секции, скрепленные стержнями или ремнями

Рис. 47 Способы крепления кессонных секций. (c) стальные выступы, выступающие в скважину

Рис. 47 Способы крепления кессонных секций. (d) стальные пластины, закрепленные на секциях

Помимо кессонов для каменной кладки, иногда используются кессоны из стали, досок и кирпича.Стальные кессоны могут потребовать навыков изготовления и оборудования, недоступного рядом с буровой. Кессоны досок состоят из вертикальных досок с заостренными нижними концами, расположенных вокруг внутренних опорных колец. В процессе раскопок отдельные доски забиваются вниз. Срок службы кессона из досок, как правило, будет значительно меньше, чем у каменной облицовки, особенно тех частей, которые время от времени подвергаются воздействию воздуха.

Устройство, позволяющее воде попадать в скважину через стенки кессона (Рис. 48), вероятно, является наиболее важной характеристикой скважины и часто является ее наименее удовлетворительной характеристикой.Иногда он становится «ахилловой пятой» хорошо построенного колодца.

Рис. 48 Способы обеспечения притока воды через стенки кессона (а) литые отверстия в кессоне

Рис. 48 Способы обеспечения притока воды через стенки кессона (б) пористый бетон

Рис. 48 Способы обеспечения притока воды через стенки кессона (c) «окна» из перфорированной пластины из нержавеющей стали

Формы для кессонов колодцев часто снабжены отверстиями, через которые можно вставить стержни малого диаметра.Эти стержни извлекаются после того, как бетон в форме частично застынет, оставляя отверстия в стенке кессона, через которые вода может попасть в колодец. Однако, если водоносный горизонт не является относительно крупным, таких отверстий бывает слишком мало и они имеют слишком большой диаметр. В результате мелкий материал в водоносном горизонте может уноситься водой и попадать в скважину. Это потребует периодического удаления мелкого материала из колодца. Постепенно в водоносном горизонте за пределами обсадной колонны могут образовываться большие пустоты.Возможное обрушение этих пустот также может привести к обрушению дна скважины, что сделает его бесполезным. Приточные отверстия иногда наклонены вверх снаружи внутрь, чтобы препятствовать поступлению штрафов. Сомнительно, насколько эффективна эта методика. Мелкий гравий может быть введен между внешней стороной кессона и облицовкой колодца во время проходки с целью формирования гравийной набивки вокруг кессона. Такая гравийная набивка может улучшить проницаемость и уменьшить количество мелких частиц, попадающих в скважину.

В качестве альтернативы можно сделать кессон из пористого бетона. Это делается путем уменьшения количества песка из обычной цементно-песчано-крупнозернистой смеси. Предлагаемое соотношение цемент: песок: крупный заполнитель — 1: 1: 4. Изготовленный таким образом пористый бетон значительно менее плотный и прочный, чем обычный бетон. Поэтому его следует делать с большим количеством арматуры и обращаться с ним более осторожно, чем с обычным бетоном. Однако этот метод обеспечивает большую площадь инфильтрации и предотвращает попадание мелкого материала в скважину.

Второй вариант состоит в том, чтобы сделать «окна» в стенах кессона из листа нержавеющей стали с достаточно мелкой перфорацией. Это может предотвратить попадание штрафов, но поскольку «окна» составляют довольно небольшой процент площади кессона, приток воды также может быть ограничен.

Другие системы используют непроницаемый кессон и полагаются на воду, поступающую со дна скважины или через скважинные экраны, погруженные вертикально в дно скважины или вытесняемые радиально через порты в кессоне.Они будут описаны более подробно позже.

Кессон заглубляется путем удаления равномерного слоя материала со дна скважины, работая как можно ближе к краю кессона. По мере опускания кессона необходимо внимательно следить за тем, чтобы он оставался вертикальным. Если одна сторона опускается медленнее, чем другая, земляные работы следует в некоторой степени сконцентрировать в этой точке, чтобы попытаться восстановить кессон в вертикальном положении. Если ситуация не исчезнет, ​​цепь или трос от поверхности земли можно прикрепить к нижней стороне кессона и приложить к нему нагрузку с помощью лебедки или приспособления, чтобы замедлить спуск в этой точке.

Поскольку кессон опускается ниже уровня грунтовых вод, приток воды в скважину начинает препятствовать дальнейшим земляным работам. В этом случае выкачивание грунта обычно чередуется с рытьем. Это сильно замедляет продвижение и нередко приводит к тому, что рытье колодца заканчивается на недостаточной глубине. Строительство или углубление колодца в то время года, когда вода находится на минимальном уровне, может помочь несколько смягчить эту проблему. По возможности, мотопомпы иногда используются для осушения колодца.Однако, если скважина достаточно глубокая, центробежные насосы могут не иметь требуемой грузоподъемности. Установка мотопомпы в колодец, где воздухообмен плохой, очень опасен для всех, кто находится в колодце, из-за накопления окиси углерода. Твердые частицы, унесенные водой, вызывают чрезмерный износ большинства типов насосов. По этой причине диафрагменные насосы обычно используются для осушения котлованов.

Лучшим решением является разработка методов, позволяющих проводить земляные работы под водой.Такие методы обычно не используются. Исключением является использование обычных кранов с электроприводом или бугельных тросов с ковшами типа «моллюск» или «апельсиновая корка». Аналогичные методы необходимо разработать для проектов с низким капиталом и трудоемкостью. Предлагаются две возможности: (i) большой, тяжелый желонка или шламовый отстойник, аналогичный описанным в разделе о скважинах малого диаметра. Это может быть выполнено рабочими на уровне земли и под руководством рабочего на строительных лесах у дна колодца; и (ii) небольшую апельсиновую корку или ведро аналогичного типа.Как и черпак, он будет подниматься и опускаться рабочими на уровне земли и направляться рабочим у дна колодца.

Возможность выемки грунта под водой позволит опустить кессон на желаемую глубину и станет важным преимуществом при строительстве колодцев, вырытых вручную.

Поскольку весь вырытый материал должен быть поднят из колодца, а весь строительный материал для облицовки, кессонов и т. Д. Должен быть опущен в колодец, а рабочие должны подниматься и опускаться несколько раз в день, безопасная и адекватная система для выполнения работ. это должно быть изобретено (Рисунок 49).

Рис. 49 Кессон опускается в скважину с помощью подвесного шкива и стального троса, выдаваемого лебедкой джипа

Минимальные требования — наличие прочного троса и шкива, расположенных довольно точно по центру колодца на высоте не менее плеча. Его можно подвесить на штативе, например, показанном на рис. 9, или на поперечной балке на вертикальных опорах. В любом случае опоры или вертикальные опоры должны быть установлены в бетоне или глубоко заглублены, чтобы обеспечить устойчивость при больших горизонтальных нагрузках на канат, проходящий через шкив.Используемые опора шкива, шкив и трос или трос должны выдерживать самые тяжелые нагрузки, которые, несомненно, будут кессонными секциями. Усиленная секция кессона высотой один метр, внешним диаметром 130 см и толщиной стенок 7,5 см будет весить примерно 800 кг. Иногда кессоны делают полуметровыми секциями для уменьшения веса. Для этого потребуется как минимум канат из манильской пеньки диаметром 30 мм, диаметр шкива 20 см и поперечная балка из прочной твердой древесины 25 см на 25 см в поперечном сечении, если расстояние между опорами равно 2.5 метров. В качестве альтернативы можно использовать стальной трос диаметром 12 мм. Подчеркнем, что это минимальных габаритов.

Различные ручные лебедки с ручными кривошипами, редуктором, тросовым барабаном, храповым механизмом и ручным тормозом можно приобрести для использования на проектах строительства скважин. Катушка должна быть достаточно большой, чтобы в нее можно было дотянуться до дна колодца. Это несколько дорого, и хотя они удобны, они не являются абсолютно необходимыми. Снижение тяжелых грузов может быть выполнено путем наматывания троса на три или четыре оборота вокруг гладкой круглой стойки, надежно установленной в земле на некотором расстоянии от колодца (Рисунок 50).Между веревкой и стойкой возникает достаточное трение, так что рабочие, удерживающие свободный конец веревки, могут без труда опустить тяжелый груз. Этот столб должен быть ростом примерно с человека, а его верхняя часть должна отклоняться от колодца, чтобы веревка не сошла с верха столба. Самый тяжелый груз, который необходимо поднять, — это вес одного человека. Его могут поднять 3-5 рабочих. Свободный конец троса следует обвести вокруг тормозного столба и удерживать в натянутом состоянии дополнительный рабочий, чтобы исключить любую возможность падения рабочего.Этой же практике следует придерживаться при подъеме вынутого грунта из колодца для защиты рабочего на дне колодца.

Рис.50 Опускание кессона с помощью тормозного столба

Имеются промышленные формы для облицовки колодцев и кессонов. Они могут дать отличные результаты при небольшом количестве навыков и минимальных трудозатратах (рис. 51). Однако такие формы относительно дороги, и решение о том, покупать их или нет, зависит от того, сколько колодцев будет построено, наличия необходимого капитала, имеющихся навыков и стоимости рабочей силы.Менее дорогие формы можно изготавливать на месте. Для получения хорошего результата может потребоваться немного больше времени и навыков. Одна такая форма показана на рисунке 52. Она состоит из облицовки из листового металла толщиной 2 мм, натянутой вокруг двух деревянных колец. Этот тип формы может использоваться для облицовки колодцев или для формирования внутренней поверхности кессонов. После схватывания бетона деревянные кольца можно свернуть и снять. Затем листовой металл можно удалить.

Формы могут быть полностью деревянными.В этом случае облицовка обычно выполняется из узких деревянных полос, идущих параллельно оси кривизны. Эти облицовочные полосы прикреплены к деревянным ребрам, образуя секции цилиндра, как внешние, так и внутренние. Эти секции должны быть соединены таким образом, чтобы их можно было легко разобрать для снятия. Чтобы получить хорошую отделку поверхности, форму необходимо тщательно очищать и смазывать маслом перед каждой заливкой.

Самая простая форма с наименьшими затратами — это форма, которую формируют путем осторожного вкапывания желаемой формы в землю и заполнения ее бетоном.Однако это требует значительного времени и навыков для достижения точности размеров и хорошего качества поверхности. Кессоны могут быть изготовлены путем аккуратного создания цилиндрической выемки, служащей формой для внешней поверхности. В кристаллизаторе устанавливают сетку из вертикального и кольцевого арматурного стержня. Бетонный раствор вливается в армирующую сетку и затем вручную разглаживается. Таким образом отпадает необходимость во внутренней форме. Должны быть предусмотрены средства для крепления к кессонам, чтобы их можно было опустить в колодец.

Секции водопропускных труб из сборного железобетона могут использоваться в качестве кессонов при условии, что разработаны средства для их надежного скрепления между собой.

Рис. 51 Секции кессона, изготовленные с использованием стандартной формы (обратите внимание на перфорацию на поверхности для впуска воды)

Рис.52 Форма местного производства

Бетон часто играет важную роль при строительстве скважин. Хорошая практика может иметь особенно важное значение для успеха и срока службы скважин большого диаметра.О рекомендуемых практиках написано много книг и статей, поэтому здесь будут упомянуты лишь несколько принципов и практических правил.

Подходящая смесь для строительства скважин может иметь приблизительное объемное соотношение:

Вода должна быть чистой и использоваться ровно столько, сколько необходимо для укладки бетона.Чем меньше воды, тем прочнее бетон. Если песок сырой или мокрый, воды потребуется меньше. И песок, и гравий не должны содержать мелких частиц, таких как ил или глина. При необходимости эту мелочь можно вымыть, разложив заполнитель на сетке и промывая ее водой.

И песок, и крупный заполнитель должны иметь градацию размера своих частиц. Крупнейшие частицы крупного заполнителя не должны превышать 1/3 толщины отливаемой детали.Бетон, который частично затвердел в мешке, следует измельчить и использовать , а не , так как он будет иметь очень низкую прочность.

Если смешивание производится вручную, обычно делают платформу для смешивания из тонкого, слабого бетона размером не менее 2 на 2 метра. Ингредиенты для одной партии отмеряют на этой платформе, тщательно перемешивают и затем добавляют воду.

Когда бетон помещается в формы, пустоты могут быть устранены путем многократного перемещения тонкого стержня вверх и вниз по бетону и ударов по форме молотком.

Бетон следует выдерживать, выдерживая его во влажном состоянии не менее семи дней или дольше, если возможно. Это заметно прибавит ему силы. Это можно сделать, накрыв его влажным песком, землей, соломой или мешковиной.

Бетон прочен на сжатие, но относительно слаб на растяжение. Целью использования стального арматурного стержня является получение достаточной прочности на растяжение без необходимости делать бетон слишком массивным. Если бетон заливается на месте, очень хорошо поддерживается прочным материалом и не распространяется на большие площади, может не потребоваться его армирование.Однако, когда бетон заливается в одном месте, перемещается в другое и затем имеет сомнительную поддержку, как в случае с кессонами, армирование является необходимостью. Обычной практикой является использование двух наборов арматурных стержней, расположенных под прямым углом друг к другу (например, вертикального и кольцевого в кессонах). Два набора связаны световым проводом в точках пересечения, образуя жесткую сетку. Обычной практикой в ​​кессоне может быть арматурный стержень 6 мм или 8 мм с центрами 10-15 см в обоих направлениях. Перед использованием необходимо очистить арматурные стержни от грязи и ржавчины.

Строительство колодцев большого диаметра сопряжено с определенными опасностями. Следует приложить все усилия, чтобы минимизировать опасность.

Опасность обрушения может быть эффективно устранена путем облицовки каждого метра выработки по мере ее выполнения. Возможны два других типа несчастных случаев:

и. Рабочий на дне колодца ударил падающим предметом; либо ковш, используемый для удаления вынутого грунта, либо инструмент или другое оборудование.

ii.Рабочий падает в колодец при работе вокруг него или при входе в колодец.

ДТП первого типа можно свести к минимуму:

а. иметь постоянное соединение между ковшом и тросом и всегда иметь свободный конец троса, натянутый вокруг тормозного столба;

г. иметь какие-либо инструменты или оборудование, которые необходимо использовать возле края колодца, прикрепленные к надежно закрепленному шнуру, и защищать землю вокруг колодца от любого мусора или выкопанного материала;

г.обеспечение рабочего в колодце каской. Излишне говорить, что рабочий никогда не должен находиться в колодце, когда опускается тяжелый предмет, например, кессон.

Аварий второго типа можно избежать:

а. держать землю вокруг колодца ровной и свободной от препятствий;

г. закрепить свободный конец троса на тормозном посту, чтобы за него мог ухватиться любой, кто потеряет равновесие;

г. обеспечение подходящего стула боцмана для человека, входящего в колодец, и всегда удерживая свободный конец веревки натянутым вокруг тормозного столба при подъеме или опускании рабочего.Веревка местного производства может быть ненадежной или долговечной. По этой причине в качестве меры предосторожности рекомендуется использовать веревку из манильской конопли. Трос следует часто проверять на предмет повреждений или износа. Кроме того, на нем не должно быть грязи и песка, насколько это возможно.

Для входа в колодец и выхода из него можно использовать веревочную лестницу, но это утомляет рабочего. Дно колодца — это жаркое и душное место для работы, особенно в теплом климате. После того, как колодец достиг определенной глубины, следует подумать о вентиляции колодца.Применялись такие устройства, как большие кузнечные мехи или ручные воздуходувки, подключенные к трубам большого диаметра.

Когда вода в колодцах большого диаметра опускается ниже своего статического уровня, давление, оказываемое водой в колодце на материал на дне колодца, может быть значительно меньше давления, оказываемого на него водой, окружающей колодец. . В этих обстоятельствах может возникнуть так называемое «быстрое» состояние, в результате которого материал забоя поднимется или потечет вверх, частично заполнив скважину.Это признак того, что кессон недостаточно проницаем и оказывает слишком большое сопротивление притоку воды из водоносного горизонта.

Если материал дна, который втекает, неоднократно удаляется, вокруг внешней стороны кессона может образоваться полость. Обрушение этой полости может серьезно повредить или разрушить колодец.

Эту проблему можно решить, утяжелив дно колодца либо диском из пористого бетона, либо слоем среднего и крупного гравия или щебня.В любом случае, вероятно, будет достаточно толщины или глубины 20-25 см.

Лучшее долгосрочное решение — найти методы улучшения пористости кессона, тем самым снижая его сопротивление притоку.

Все колодцы большого диаметра должны иметь парапет высотой примерно по пояс. Помимо значительного снижения риска падения детей, взрослых и животных, он также значительно снижает количество мусора, который выдувается или выбрасывается в колодец.

Тип конструкции вокруг кровли колодца определяется функцией колодца.Если он предназначен для хозяйственно-питьевого водоснабжения, круглая площадка из непроницаемого бетона должна выступать из колодца на 2-3 метра. Платформа должна иметь уклон в сторону от колодца. В одном случае обод вокруг платформы был спроектирован так, чтобы собирать всю пролитую воду, которая затем направлялась в поилку для скота. В любом случае пролитую воду нужно слить подальше от колодца.

Если колодец будет использоваться для орошения, тип водоподъемного устройства будет определять, какой тип надстройки потребуется.Если используется ручной или моторный насос, верх колодца можно закрыть сборной бетонной плитой, тем самым исключив источник загрязнения.

Бетонные кольца и колодцы перезарядки

Муссон вот-вот начнется, и пора действовать, — советует наш эксперт по воде С. Вишванат.

Наконец-то долгожданный сезон дождей наступит на побережье Кералы 1 июня или, возможно, на день раньше. Одна часть населения Бангалора с нетерпением ждет, чтобы получить обещанный дождь и превратить его в актив.Эти люди будут следить за тем, чтобы наши банки грунтовых вод были заполнены и были пригодны для использования в течение всего года или, по крайней мере, значительной части. И есть производители сборных железобетонных колец.

Они являются частью неформального сектора города, и свободный земельный участок — все, что им нужно для ведения бизнеса. Они широко распространены, особенно на окраинах города, и работают со стальными формами и бетоном.

Они отливают кольца различных размеров от двух с половиной до четырех с половиной футов.в диаметре. Вы размещаете заказ, и кольца должны быть готовы максимум через две недели. Бизнес идет оживленно, особенно с выходом официального постановления, согласно которому сбор дождевой воды является обязательным.

Цены на бетонные кольца в разных частях города находятся в следующем диапазоне:

Кольцо диаметром два с половиной фута стоит рупий. 300-325. Высота 18 дюймов. Если диаметр составляет три фута, ставка составляет рупий. 350-375, рост 18 дюймов. Увеличение высоты на полфута будет стоить рупий.400-425, высота такая же. Четырехфутовое кольцо будет стоить рупий. 450, высота 13 дюймов. Если вы добавите полфута, ставка составит рупий. 450, высота 13 дюймов.

Кольца из сборного железобетона с бетонным покрытием отливают в неформальных дворах. Эти кольца доставляются на место с использованием небольших транспортных средств, таких как темпос, и цена на самом деле представляет собой стоимость доставки колец. Затем копатели используют эти кольца для создания «дырявых» колодцев или для подпитки колодцев, как их здесь называют.

Минимальная глубина

Эти колодцы, согласно регламенту, должны быть не менее 10 футов.глубоко. Обычно рекомендуется, чтобы они были на глубине около 20 футов. Следует использовать около 14 колец. Дождевая вода с крыш и мощеных площадок может быть отведена в колодцы для подпитки. В эти колодцы также можно отводить дождевую воду из ливневых стоков. Меры предосторожности — убедиться, что внутрь не может попасть загрязненная вода, например сточные воды.

После предварительной фильтрации, чтобы не допустить попадания листьев и других органических веществ, дожди здесь восстанавливаются. Скорость заправки может варьироваться от 1000 литров в час до 6000 литров в час.Пробный тест, при котором вода из автоцистерны заливается в эти колодцы и фиксируется время, необходимое для опорожнения воды, покажет точную скорость подпитки.

В зависимости от этого параметра и обслуживаемой площади водосбора можно спроектировать достаточное количество питательных скважин.

Подпиточные колодцы играют важную роль в пополнении уровня грунтовых вод Бангалора. В каждом колодце города должен быть такой. Он может быть в каждом доме и квартире в городе, за исключением районов с очень высоким уровнем грунтовых вод.

Если позволяют условия, питательный колодец может также использоваться как сливной колодец, а грунтовые воды могут использоваться в летнее время. Производители бетонных колец — герои окружающей среды, работающие на средства к существованию, обеспечивающие водой жителей города и смягчающие наводнения.

Это настоящие водные воины.

[email protected]

бетонных колодцев — AJFoss

Поделитесь этой статьей, выберите свою платформу!

Использование плитки для колодцев

• Вырытый колодец: Основное использование плиток из бетонных колодцев — это выкопанный колодец вместо артезианского колодца.Плитки колодца укладываются друг на друга, чтобы построить колодец.
• Дренаж двора: Еще одно применение плиток колодцев — облегчение дренажа двора с помощью пластиковой решетки, которая выравнивается так, чтобы она сливалась с травой, над структурой плитки подземного колодца.
• Доступ к септическому резервуару: Плитка колодца также используется на более глубоких сооружениях, чтобы вывести доступ к септическому резервуару на уровень, предоставляя больше места для маневра.
• Прочее: Панели колодцев используются для неглубоких колодцев и могут быть адаптированы для множества других целей.

Размеры плитки для бетонных колодцев

Плитка для бетонных колодцев доступна в диаметрах 3 фута или 4 фута. 3-футовые плитки имеют шпунт и канавки, а 4-футовые — нет. Рекомендуется использовать стиль «гребень и паз», так как он помогает лучше скреплять плитку колодца.

Даг Уэллс

Защита и размещение

Поскольку вырытые колодцы забирают воду с самого высокого уровня грунтовых вод, они чрезвычайно чувствительны к тем действиям, которые происходят в непосредственной близости от колодца.

Примеры химической опасности для скважины включают внесение или непреднамеренное разливание удобрений, пестицидов и неправильную утилизацию старого картерного масла, антифриза или растворителей или отработанного солевого раствора из умягчителей воды. Таким образом, использование химикатов на вашем заднем дворе или у ваших соседей в гору может негативно повлиять на качество грунтовых вод, из которого черпает воду ваш колодец.

Лабораторные испытания этих химикатов могут быть дорогостоящими. Лучшим и наименее затратным подходом к защите качества воды является предотвращение загрязнения, а не обработка постфактум.Будьте осторожны при использовании и утилизации химикатов вблизи колодца и перед ним.

Следующие защитные расстояния требуются или рекомендуются при размещении колодца для частного дома на одну семью:

• Поверхностные воды и дренажные трубы не должны проходить ближе 25 футов от колодца; Рекомендуется 50+ футов.
• Животных нельзя загонять или связывать на расстоянии не менее 100 футов от вырытого колодца.
• Поля выщелачивания и септики не должны располагаться ближе 75 футов от колодца.
• Колодцы не должны располагаться в пределах 50 футов от полосы отвода дорог, предпочтительно более
• Колодцы нельзя размещать ближе 75 футов от соседнего участка, который вы не контролируете. (См. RSA 485A: 30b). Если размещение необходимо в пределах 75 футов, стандартная форма разрешения должна быть подписана владельцем колодца и передана DES, городскому инспектору здравоохранения и регистру документов. Поскольку для большинства кодексов зонирования требуется отступ на 10 футов, это расстояние фактически составляет 65 футов.
• Колодец нельзя размещать в местах, подверженных ЛЮБОМУ затоплению, если только в непосредственной близости (радиус 25 футов) от колодца не выше максимального уровня затопления.

Выбор типа скважины

Теперь можно выбрать тип колодца, основываясь на приведенных выше соображениях, таких как глубина почвы, потребности в воде и существующее загрязнение. Во многих случаях выбор относительно невелик, поскольку выбор типов колодцев в значительной степени зависит от типа почвы и наличия воды на участке.

Заключение контракта с подрядчиком по рытью колодцев

Перед началом выемки грунта вам необходимо дать подрядчику указания относительно того, какая концепция будет определять объем работы, которую необходимо выполнить. Обычно выкопанные колодцы устанавливаются на условиях единовременного контракта. Однако этот метод не обеспечивает самую глубокую скважину, если этот вопрос не оговорен в соглашении. Условия контракта строго оговорены между домовладельцем и подрядчиком скважины tor.

Источник:

Свяжитесь с нами, чтобы обсудить ваши проекты в Нью-Гэмпшире, Мэне и Северном Массачусетсе, которые требуют строительных изделий из сборного железобетона, и откройте для себя A.Дж. Фосс: Разница для себя.

Поделитесь этой статьей, выберите свою платформу!

Калькулятор бетона

Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона.

Плиты, квадратные опоры или стены

Отверстия, колонны или круглые опоры

Круглая плита или труба

Барьер и ограждение водостока

Лестница

Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом.Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения с течением времени. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки.

Бетон можно приобрести в различных формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Правильное перемешивание необходимо для производства прочного однородного бетона.Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок. Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости. Некоторые бетоны даже предназначены для более быстрого затвердевания в случаях, когда требуется быстрое время схватывания. В качестве альтернативы, на некоторых фабриках бетон смешивают в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.

Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс.Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет. Обеспечение того, чтобы бетон был влажным, может повысить его прочность на ранних стадиях отверждения. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают на бетоне пленку, удерживающую воду, а также за счет образования луж, когда бетон погружается в воду и оборачивается пластиком.

Серые цементные изделия Кольцо бетонных колодцев, от 2 футов до 6 футов, 250 рупий / шт.

Спецификация продукта

Описание продукта

Rcc кольца цементного септика

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Характер бизнеса Оптовик

Участник IndiaMART с октября 2015 г.
