Монтаж системы теплый пол водяной видео – Водяной Теплый Пол: Устройство, Монтаж Своими Руками

виды Электрических и Водяных +Видео

Для современного комфорта в квартире и удобства проживания , производители теплых полов, дают большой выбор разнообразного оборудования. Особенно актуально установка теплого пола если у вас угловая квартира или расположена на последнем этаже. Если у вас маленькие дети или просто вы любите ходить босиком,теплый пол непременно обеспечит уют.

Использование теплых полов

Ознакомьтесь с возможными вариантами и стоимостью, перед тем как выбрать теплый пол.

Если вы решили не вызывать мастера по установке теплых полов, а смонтировать его своими руками, мы дадим несколько рекомендаций и техник , которые позволят грамотно произвести процедуру от выбора до введения в эксплуатацию.

Правильный монтаж теплого пола , даст долговечность оборудования и минимальные траты электроэнергии!

Бывают полы водяные или электрические.

Обычно обогрев пола устанавливают:

• в бане;
• ванных комнатах;
• балконе, веранде.

Если невозможно установить водяное отопление, то в домах и квартирах стелят электро полы.
В продаже доступно много вариантов, установить которые просто.

Виды теплых  полов

Есть 2 группы полов.

Теплые полы водяные

Подключаются эти коммуникации к котлу. Состоят из трубок , по которым идет вода или другой теплоноситель. Этот вид мы рассмотрим в следующей статье, т.к. такие полы устанавливаются в основном в частных домах.

Электрические

В квартиры лучшим вариантом будет вторая группа теплого пола – с электрическим подогревом. Подобный вид теплого пола можно проводить в квартире без разрешения компетентных организациях , главное параметры пола определить верно.

Также существуют три подвида :

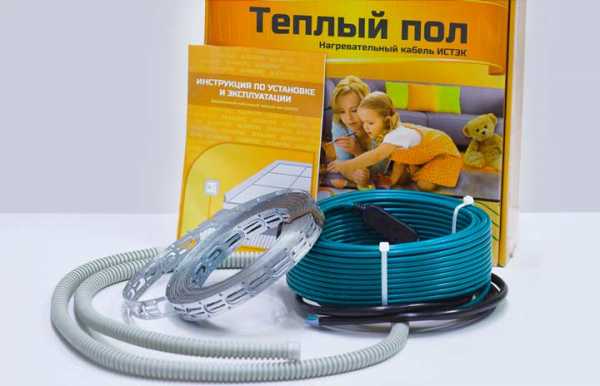

1. Первый – кабель, толщина кабеля около 7 мм. Эту систему укладывают под тонкий ковролин, ламинат, линолеум, кафель, паркет.
2. Второй – тонкий кабель, его раскладывают на специальной сетке , толщина около 3-3,5 мм. Он просто разворачивается и крепиться с помощью скотча . Раскладывают тонкий провод в виде змейки. Далее на провода идут клей и плитка.
3. Под ламинат, линолеум, подойдет пленка. Она является самой удобной в установке.

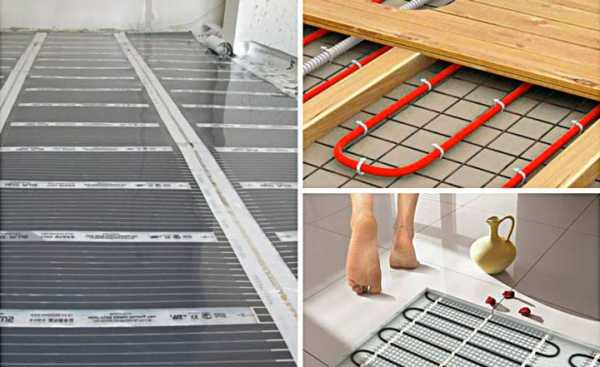

Есть несколько вариантов:

• термоматы;
• пленочные или инфракрасные полы;
• греющего кабеля (кабельные полы).

Выбор пленочного теплого пола отличный вариант, если вы хотите теплый пол под ламинат или линолеум.

Рекомендации по монтажу

Контроль t нагрева электрического теплого пола- несет в себе датчик терморегулятора . В противном случае электроэнергии уходило бы много , а эффективность оборудования снижалась.

Выберете место установки датчика до монтажа. Проверьте, что в терморегуляторе есть датчик. Его крепят на высоте более 1 м от пола. Температуру воздуха в комнате измеряет датчик . И контролирует , если необходимо включить или убрать эл питание.
Приобретайте то устройство , в котором есть выносной датчик. Этот вариант замера t является лучше.
Выпускаются также выносные датчики и воздушные . В этом случае в помещении будет нужная t исходя из нескольких показателей.

Пленочный теплый пол устанавливается легче всего, и имеет преимущества перед своими аналогами:

1.
   простой монтаж ;
2. легко установить;
3. поддержание постоянной температуры;
4. быстро найти ;
5. альтернатива центральному отоплению;
6. малый расход энергии .

Под плитку такая система не подходит, т. к. работоспособность пленки быстро закончиться, и т. к. у неё низкая изоляция , то пленку лучше монтировать под ковролин, ламинат и линолеум.

Подробно изучите инструкцию, которая поставляется в комплекте оборудования . Также необходим утеплитель, в котором нужно сделать выемки ( места для датчиков и соединений)

Клей для монтажа не нужен.

В представленном видео , мастер расскажет, как установить инфракрасный теплый пол, объяснит , как сделать это самостоятельно.

Монтаж инфракрасного теплого пола

Подготовительные работы

Подготовьте, очистите поверхность , при необходимости нужно сделать его ровным. Далее по всему полу и по высоте стен ( 18-22 см ) укладывается утеплитель (1 слой теплоизоляции).
Сам слой теплоизоляции делайте около 2.5 см.

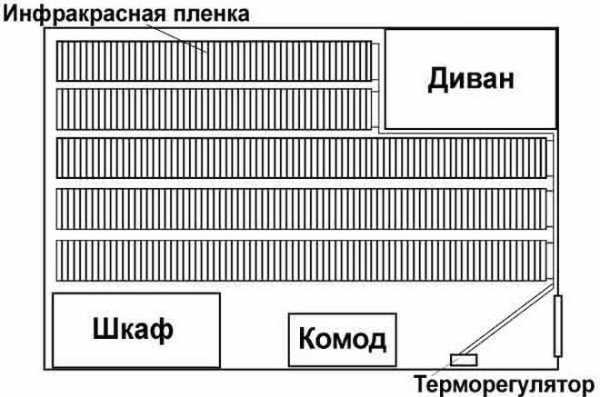

Нарисуйте на бумаге план. Нельзя укладывать пол под мебель, т.к. элементы могут выйти из строя – будет закрыт выход тепла, поэтому перестановку в помещении делать не рекомендуется.

Когда создадите план, выйдет кривая форма внутри которой вы и создадите систему отопления.
Проверьте перед работой , что у вас есть все необходимые инструменты для работы.

При установке инфракрасного теплого пола , пласты не накладывать друг на друга . Допускается небольшое пространство между ними.

Укладка теплого пола с термодатчиком

Теплоотражающий материал укладывается на весь пол, при этом

стыки склеиваться.

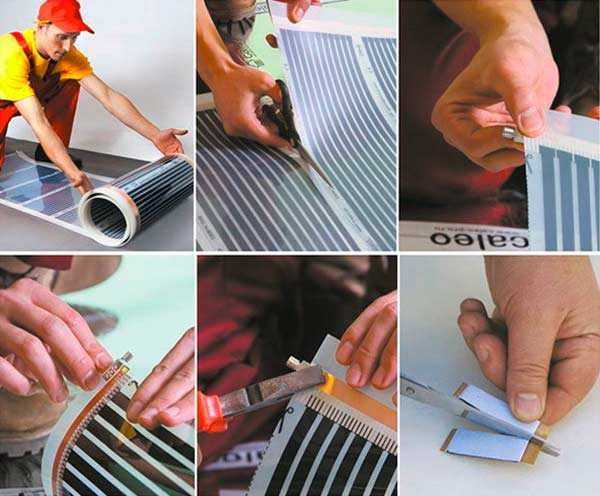

В соответствии с размерами комнаты, разрежьте инфракрасную пленку, по линиям , что указаны на пленке. Уложите пленку и изолируйте клейкой лентой места разрезов . Следите за тем, чтобы под пленку не попал воздух.
Шину, которая, находиться в центре пленки , нужно разогнуть , следите чтобы срезы и белые участки не задевались .
Приклейте часть полотна , который освобожден от заземляющей шины из меди , так ,чтобы загиб был на изнанку.

Скотчем изолируйте срез пеленки с перегибом через срез. Выравнивайте полотно и крепление на место укладки противоположной стороне размещения температурного регулятора. Отогните изнаночной стороной пленку , в месте установки температурного регулятора ( можно на время закрепить скотчем) . С помощью ножа удалить изоляционный слой и зачистить шину , по краям пленки.

Теперь нужно соединить пайкой . Места спайки изолируйте лентой. Не натягивайте провода. Установите температурный датчик в ранее отведенную для него выемку . Исключить перегрев пленки, можно путем укладки термодатчика в самый центр .

Соедините термодатчик с терморегулятором проводом, протянутым по подложке. Терморегулятор зафиксируйте скотчем. Соедините установочный провод и питательный кабель. Соответственно необходимо соединить заземляющие шины пленки. Потом все провода выведете в гофрированную трубу. Зафиксируйте монтажным скотчем пленку.

Осталось закрепить провод из гофрированной трубы к контакту заземления температурного регулятора, или к контуру заземления.

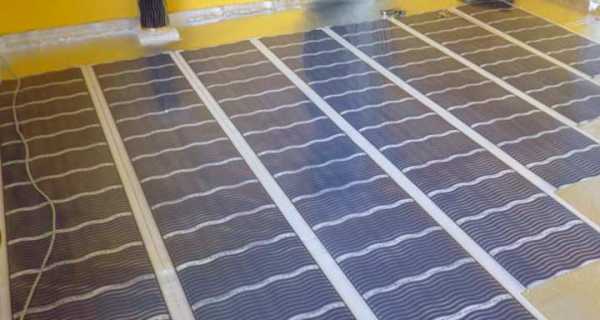

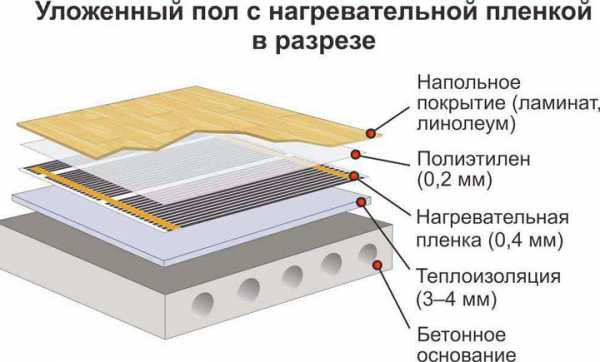

После , инфракрасная пленка укрывается полиэтиленом с запасом для стены ( около 18 см). Можно укладывать ламинат!

Советы специалистов

• Перед укладкой напольного покрытия , проверить работоспособность отопительной системы , включив её на 1 мин.
• Учитывайте высоту регулятора температуры, он должен находиться на высоте 15 см.
• Не укладывайте инфракрасный теплый пол под мебелью.
• Не закрывайте коврами терморегулятор, это может вывести его из строя.
• Лучшим расположением термодатчика будет наиболее прохладное место.

Применение наших рекомендаций поможет вам пройти несложный этап в установке и дальнейшей эксплуатации инфракрасного пола под ламинат.

Тем не менее монтажные работы по установки теплого пола под ключ доверяйте специалисту, если сомневаетесь в собственных силах.





polsdelat.ru

Монтаж водяного теплого пола : пошаговая инструкция

Монтаж водяного теплого пола, технология укладки

Содержание

1.  В чем преимущества водяного пола
2.  Монтируем водяной пол своими руками
3. Видео:монтаж водяного теплого пола своими руками

1. Теплый водяной пол — это весьма популярное в наши дни решение для дома, которое имеет большое количество преимуществ. Как правило, водяной пол
используются в коттеджах и частных домах, так как использование подобной технологии в городской квартире существенно ограничено спецификой
решения, а иногда просто нарушает правила использования жилых помещений. Все дело в том, что теплый водяной пол должен подключаться к системе

отопления. Как правило, в городских квартирах используются системы центрального отопления, подключать к ним систему водяных полов во многих регионах (например в Москве)
запрещено. Но даже если в вашем местном законодательстве такой запрет отсутствует, то и тогда, монтаж теплого пола в квартире возможен послеспециальной экспертизы.

Зато, если речь идет о коттедже или загородном доме, то использование системы водяного пола не только возможно, но и экономически оправдано.
Так как стоимость владения такой системой очень низка, даже если речь идет об обогревании большой площади, чего не скажешь про электрические полы.
Кстати, систему подогрева на основе водяного пола можно использовать и для нежилых помещений, лестниц, порогов, и даже садовых дорожек. Эта система может служить основной отопительной
системой или вспомогательной. Наиболее часто такие полы используют с финишным покрытием из керамической плитки или керамогранита.

Это связано с тем,что данные финишные покрытия не выделяют вредных веществ при нагревании, в отличии от многих других. Кроме того, плитка и керамогранит — достаточно
холодный материал, и без дополнительного подогрева, ходьба по нему может оказаться не вполне комфортной, особенно в холодное время года.
Монтаж теплого водяного пола довольно трудозатратная процедура, однако справиться своими руками с ней все же можно, главное знать основные нюансы. В этой статье мы подробно о них поговорим.

Монтаж водяного теплого пола своими руками

2. Теплый водяной пол изготавливается путем монтажа труб в стяжку пола. (Исключение — деревянные полы. В случае монтажа системы водного обогрева
трубы укладываются в вырезанные заранее в набитых к полу досках, канавки). Высота стяжки над трубами должна быть не менее 3 см. Рекомендуем использовать металлопластиковые трубы — это наиболее бюджетный, удобный в работе и долговечный материал.

Прежде чем приступить к приобретению необходимых материалов, необходимо начертить схему теплого пола. Она поможет произвести расчет необходимого материала,
а так же, при необходимости произвести ремонт в будущем, может значительно упростить задачу.
При составлении схемы, следует иметь в виду, что при использовании стандартных труб диаметром 16 мм., длина контура не должна превышать 100 метров,
в противном случае, давления в контуре может просто не хватить для полноценной работы.
Если вы укладываете теплый пол в большой комнате и вынуждены использовать несколько контуров — следует помнить, что длина контуров не должна сильно различаться. Допустимое значение — 10-15%

Трубы укладываются с шагом в 15 см. Если вы живете в северных районах с суровой зимой, можно сократить расстояние между трубами до 10 см.
Укладка водяного теплого пола производиться поэтапно. Сначала нужно подготовить основание. Оно должно быть ровным, без сильных перепадов.
Если перепады превышают 7 мм. их выравнивают, подсыпая песок. На основание укладывается гидроизоляционный слой — это может быть обычная
полиэтиленовая пленка, уложенная в нахлест (ок. 15 см). Необходимо так же сделать нахлест на стены. Стыки скрепляем скотчем.

По периметру укладываем демпферную ленту. Такую ленту на клеящейся основе можно приобрести в строительном магазине,
либо самостоятельно изготовить из термоизоляционного материала, в этом случае не забудьте приклеить ленту к основанию, либо закрепить ее саморезами.
Теперь можно приступать к укладке утеплителя. Выбор материала, а так же его толщина, очень зависит от региона в котором вы живете.

В среднем, толщина термоизоляционного слоя должна быть 5 — 10 см. Если вы используете листовой утеплитель, укладывайте его в «перевязку», смещая
поперечные стыки. Чем качественнее выполнен этот слой, тем более экономно будет расходоваться тепло, а значит тем теплее будет в вашем доме.
Когда работа по укладке утеплителя закончена, переходим к армированию нашего пола. Для этого используем арматуру диаметром 4-5 мм., которую укладываем
в виде сетки, прутья скрепляем между собой проволокой.

Армирование можно производить двумя способами — под трубами и над трубами. Либо только под трубами, но в таком случае при заливке арматура
стяжки, арматура должна укладываться на специальные подставки, что бы получался зазор между арматурой и основанием.

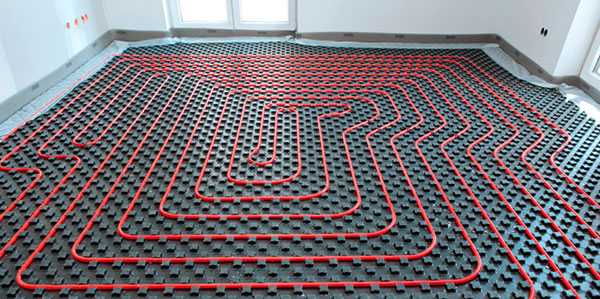

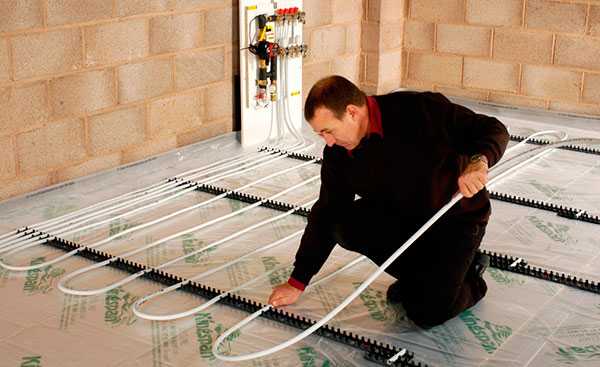

Укладка труб может производиться различными способами: змейкой, спиралью и пр. Трубы фиксируются к арматуре стальной проволокой, либо специальными фиксаторами.

Когда все контуры уложены, не спешите заливать стяжку — на этом этапе необходимо проверить герметичность контуров.

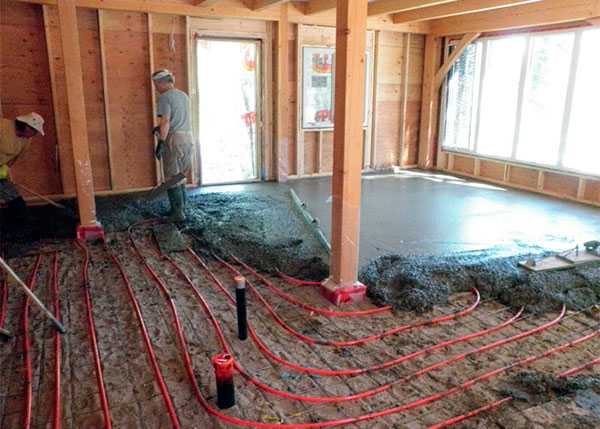

Если испытания подтверждают герметичность контуров, приступаем к заливке стяжки.
Как мы уже говорили ранее, толщина стяжки должна быть такой сто бы покрыть трубы не менее чем на 3 см.
Нагрузка на перекрытия при использовании системы теплого водяного пола составляет 300 кг. м2.

3. Видео: монтаж водяного теплого пола своими руками

remontfor-you.ru

Водяной теплый пол своими руками видео. Пошаговая инструкция.

Содержание

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
2. Не дает электромагнитных излучений.
3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.
2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.
