Как сделать дымоход для буржуйки: правильное сооружение своими руками

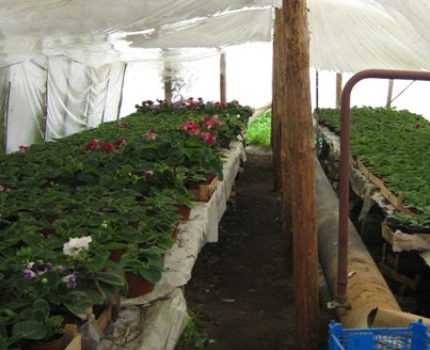

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки, и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

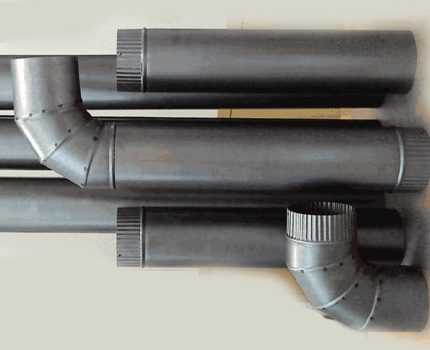

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

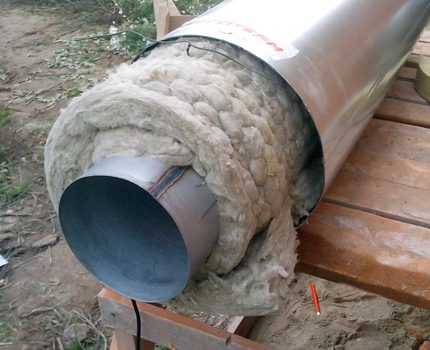

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Среди материалов наиболее распространены следующие:

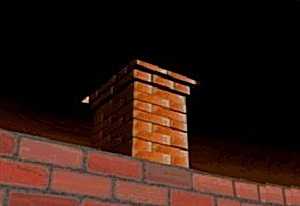

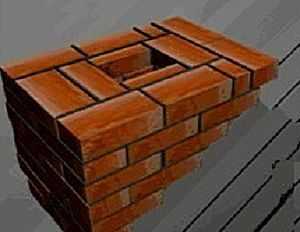

Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;

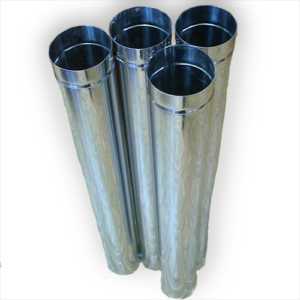

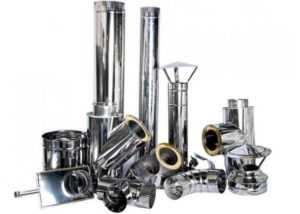

Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;

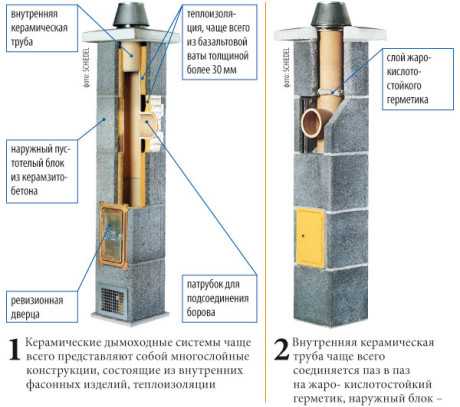

Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 – сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

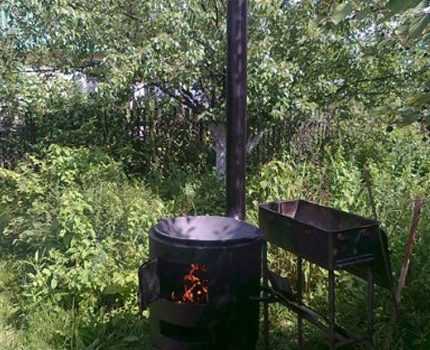

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

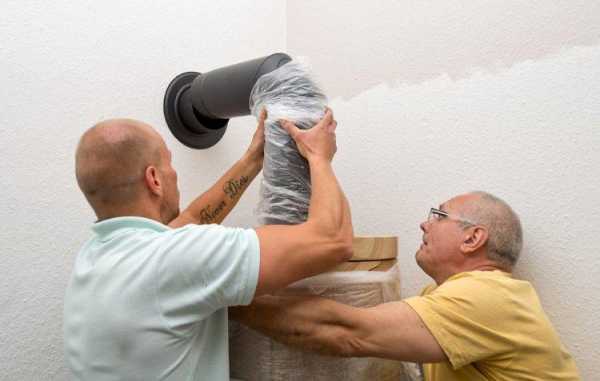

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

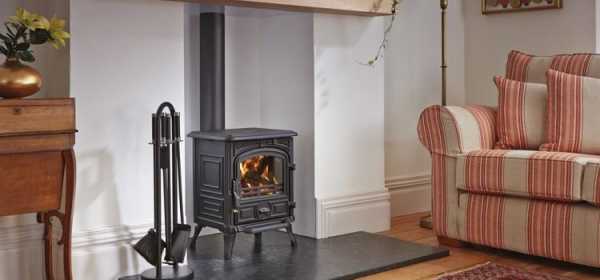

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

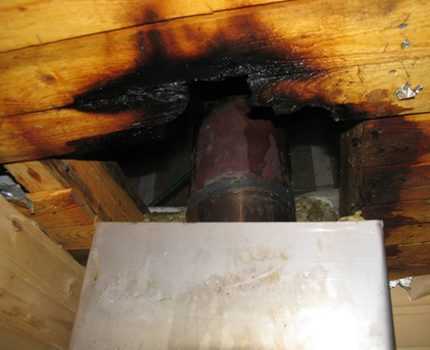

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 – выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм.

Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

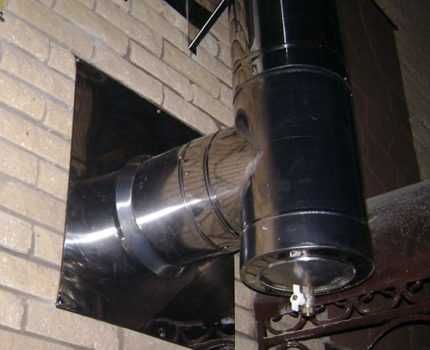

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

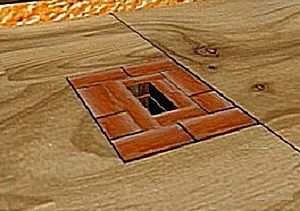

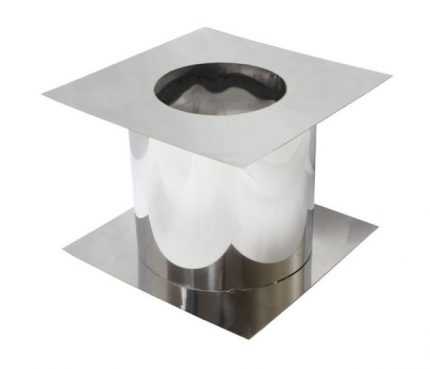

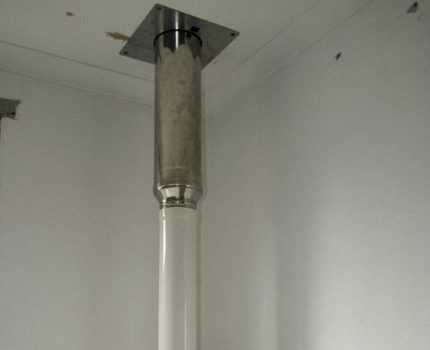

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

через окно;
через стену;
через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

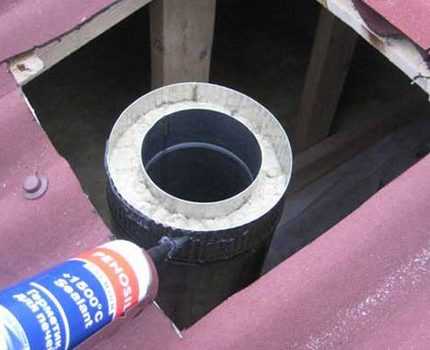

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 – монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

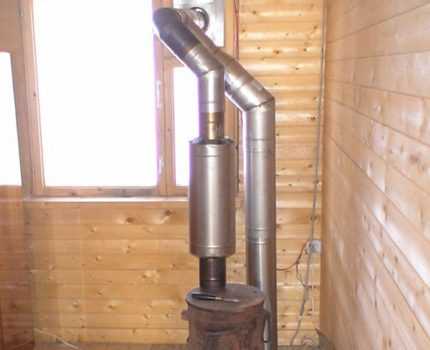

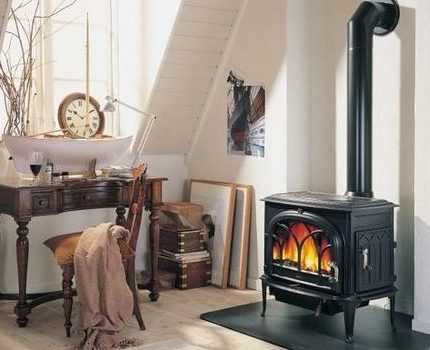

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Этап #4 – проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

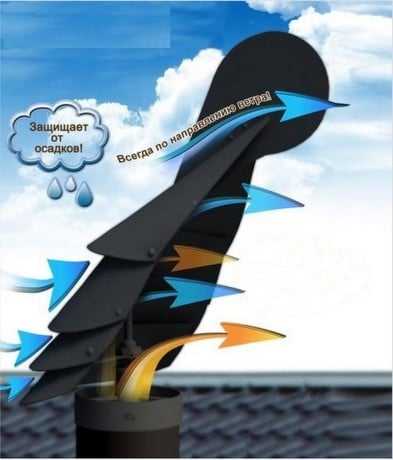

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

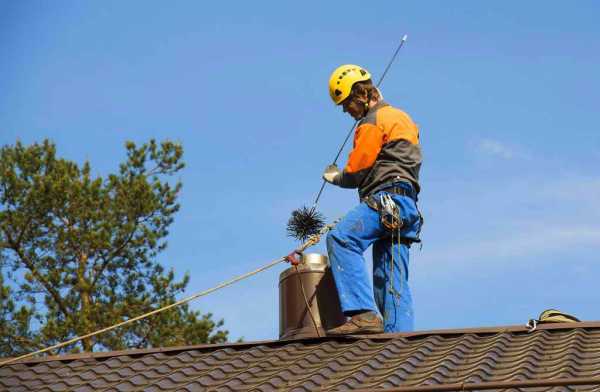

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

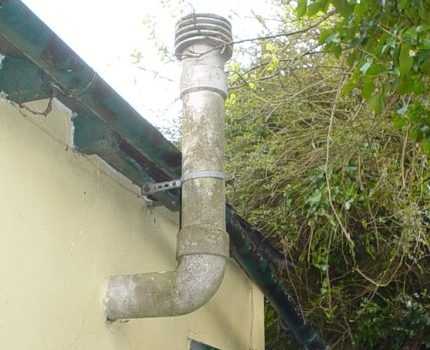

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

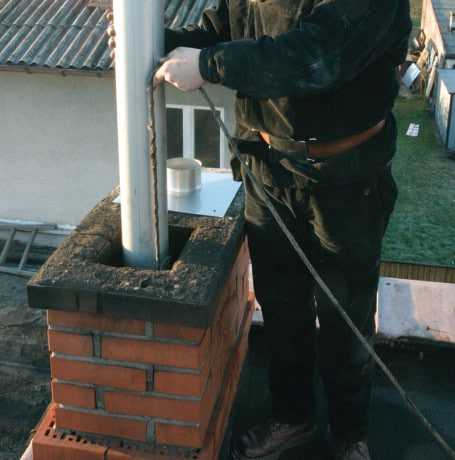

Чтобы удалить сажу из металлической трубы, можно:

сжечь осиновые дрова;

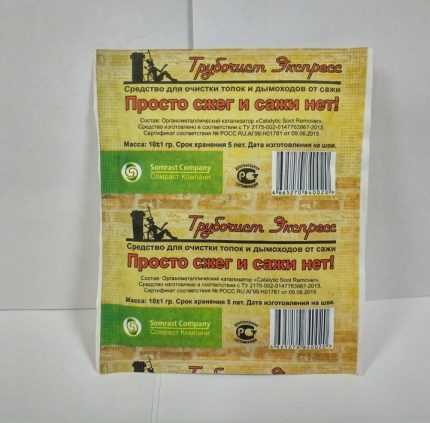

обработать сжигаемые поленья специальным химическим составом, который несложно купить;
изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

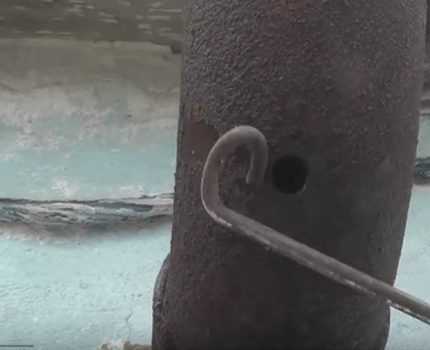

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

sovet-ingenera.com

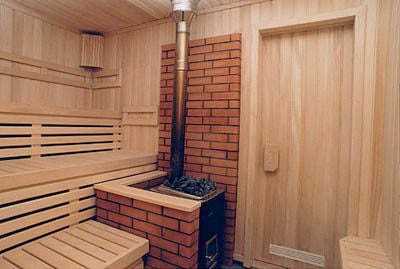

Безопасный дымоход для бани своими руками пошагово

8 февраля, 2017. Прочитано 20040 раз(а)

Теоретически сгорание всякого топлива сопровождается выделением углекислого газа и воды, но на практике это далеко не так. От недостаточного сгорания топлива, даже если оно идеально, процесс сопровождается образованием сажи и угарного газа. Кроме того, сами материалы горения, далеки от идеала и содержат большое количество примесей, которые добавятся в воздушную среду помещения в виде продуктов сгорания.

Все это вместе даст не только загрязнение помещения бани и зловония, но и угрозу жизни человека, т. к. угарный газ является ядовитым. Отравление им может иметь тяжелые результаты и даже может привести к летальному исходу. Поэтому реальным выходом из ситуации является дымоход. Это довольно простое и полезное устройство, обеспечивающее естественный отвод продуктов горения и доступ кислорода в зону горения. В этой статье мы рассмотрим основные виды дымоходов такие как, стальной, керамический, стеклянный, сэндвич. А также речь пойдет от том, как сделать дымоход в бане своими руками с пошаговой инструкцией и видео. И так, с чего начать?

Выбор дымохода для бани: критерии

Выбор дымохода для бани это довольно серьезное мероприятие. Можно с долей уверенности сказать, что выбрать печь гораздо проще. Рынок печного оборудования представлен широким ассортиментом товаров, поэтому выбор печи не представит особой трудности. Дымоход — это отдельный компонент, законченная система, к которой предъявляются повышенные требования.

Если к обустройству дымохода отнестись без должной ответственности, то в дымовом канале может возникнуть отсутствие разреженности или как, говорят в народе, обратная тяга. Которая будет препятствовать удалению продуктов сгорания в результате произойдёт задымление, которое, в свою очередь, может стать причиной возгорания и пожара. Поэтому безопасность вашего строения, да и эффективная работа печного оборудования напрямую зависит от того насколько грамотно изготовлен и смонтирован дымоход. В нынешнее время дымоходы изготавливают бетонными, керамическими, стальными, кирпичными и даже из стекла.

Дымоход должен отличаться прочностью и долговечностью. Быть устойчивым к влиянию высоких температурных режимов при горении топлива, удалять дым в условиях низких температур, противодействовать влиянию продуктов конденсации, а также соответствовать правилам пожарной безопасности. Теперь стоит задуматься над вариантом дымоходного канала. Удовлетворит ли он требования, предъявляемые изготовителем уже подобранного печного агрегата?

Благодаря развитию науки и техники разработано значительное число дымоходных каналов, но классикой жанра был и остается дымоход из кирпича. Этот вариант давно испытан временем и используется до настоящего времени. Но ему на смену пришли альтернативные устройства из новых материалов, ранее не использовавшихся в изготовлении дымоходов. Например, сэндвичи, керамические и стеклянные дымоходы. Теперь прежде чем определиться с выбором материала для дымохода будущей бани, необходимо изучить технико – эксплутационные показатели оборудования, которое вы решили установить. Ведь при его монтаже нужно учесть внутреннее сечение дымохода, его длину и высоту. А какой использовать материал для ды

o-builder.ru

Металлический дымоход для печи: виды, характеристики, установка

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

к содержанию ↑

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.

к содержанию ↑

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

к содержанию ↑

Дымоход из черной стали

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

к содержанию ↑

Виды по конструкции

Железный дымоход для печи, по конструкции можно разделить на два вида: одностенные и двустенные. Сейчас более подробно рассмотрим каждый из них:

к содержанию ↑

Одностенные

Исходя из названия, они имеют лишь одну стенку. Такие монтируются в основном в готовый дымоходный канал печи, и служат в роли гильзы. Также используются в хозяйственных постройках, гаражах и т.д. такой дымоход. Могут быть изготовлены как из нержавейки, оцинковки, так и из обычного железа.

Они более пожароопасные, и поэтому применяются на тех участках дымохода, где снижен риск возгорания. Стоимость таких труб ниже двустенных в два раза.[/red_block

к содержанию ↑

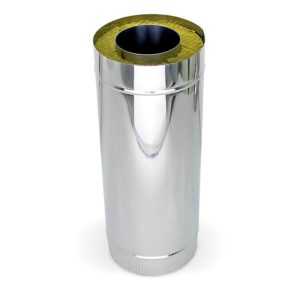

Двустенные

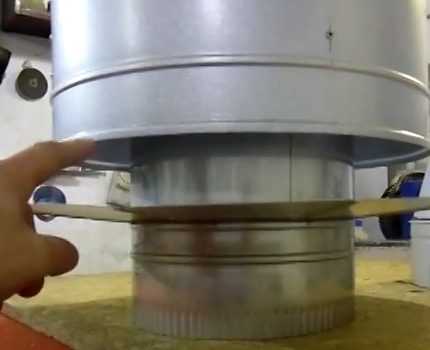

Двустенные, как ясно из названия состоят из двух труб, теплоизолированных между собой негорючим материалом.

В обиходе они получили название сэндвич-трубы.

Трубы могут быть изготовлены как из нержавейки, так и из оцинковки.

Первый внешний слой представлен трубой, которая способна выдержать длительное воздействие неблагоприятных погодных условий, и других разрушающих факторов окружающей среды.
Второй слой состоит из негорючей теплоизоляции, которая обеспечивает пожаробезопасность и отсутствие конденсата. При покупке нужно обращать внимание на качество теплоизоляции.
Внутренний слой изготавливается из марок стали, стойких к разрушающим веществам дыма.

Выбор нужно осуществлять исходя из конкретных задач, условий и бюджета. Чтобы обезопасить себя и свою недвижимость от возможных пожаров, следует остановить свой выбор на двустенной трубе, к тому же срок службы её гораздо больше, чем у обычной.

к содержанию ↑

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

к содержанию ↑

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

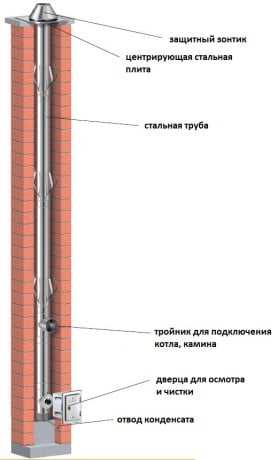

Схема установки металлической трубы в дымовом канале

к содержанию ↑

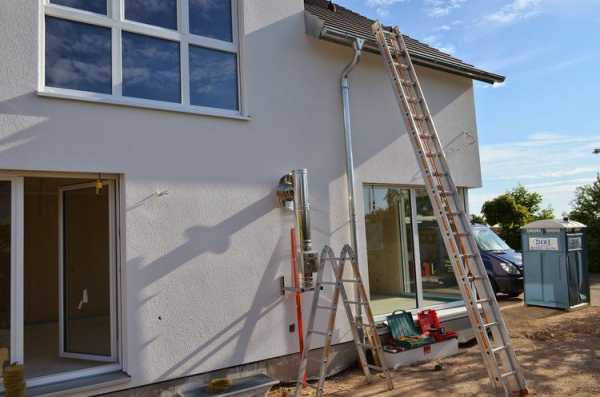

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

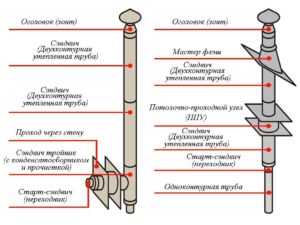

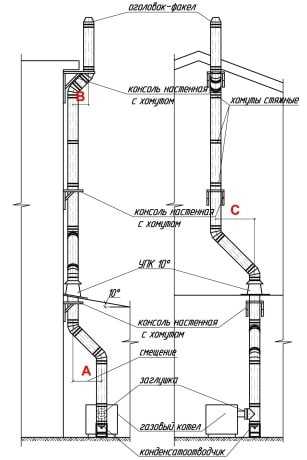

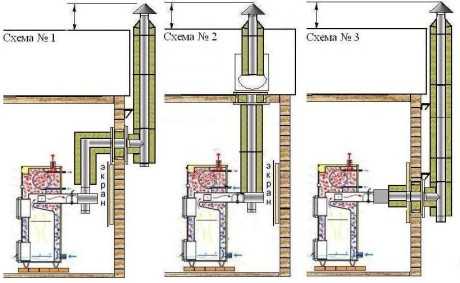

Схемы монтажа

к содержанию ↑

Требования к установке по СНиП

Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
Диаметр должен подбираться и соответствовать мощности печи.

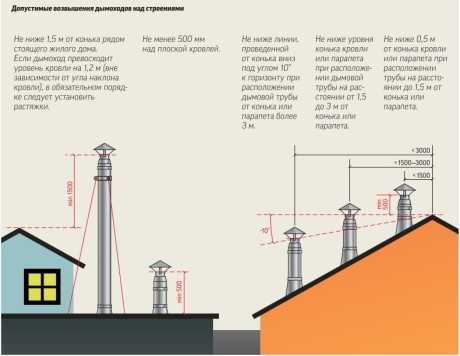

Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.

Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.

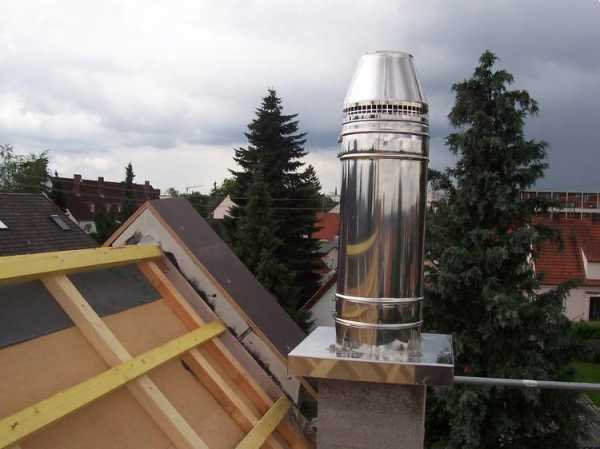

При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.

Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.

к содержанию ↑

Производители

Все они имеют очень хорошую репутацию на рынке металлических дымоходов. На сегодняшний день являются лучшими и проверенными производителями стальных дымоходов для печей:

Вулкан,
Везувий,
Термофор,
Крафт,
Балтвент,
Росинокс,
Феррум,
Элитс,
Теплодар,
Сфера,
Феникс,
Эталон.

к содержанию ↑

Вывод

Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.

Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.

pechnoy.guru

Дымоход для печи своими руками

Дымоход для печи своими руками может быть возведен в том случае, если под рукой будет схема его кладки, а сам домашний мастер обладает хотя бы минимальными навыками в работе каменщика. Возведение этого отдела требует не менее серьезного подхода, чем постройка самой печи, так как от качества его кладки будет зависеть эффективность отопления, безопасность проживающих в доме, общий срок эксплуатации всего отопительного сооружения.

Дымоход для печи своими руками

Работая над дымоходом, необходимо помнить, что его внутренние поверхности должны быть такими же аккуратными и ровными, как и внешние, так как это фактор напрямую влияет на создание хорошей тяги.

Содержание статьи

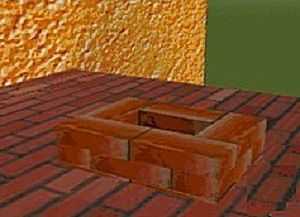

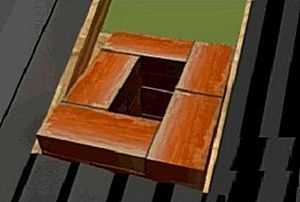

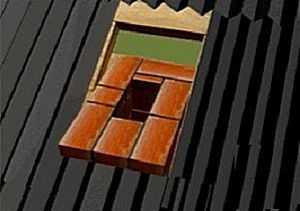

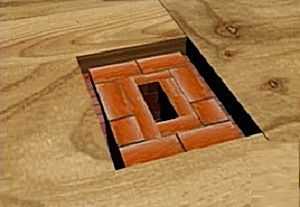

Разновидности кирпичных дымоходных труб

Дымоходные трубы разделяются на типы в зависимости от места их установки относительно самой печи. Так, они бывают коренными, насадными и стенными.

Печь с дымоходной трубой насадного типа

Самой распространенной конструкцией кирпичной дымоходной трубы является насадная. Она устанавливается непосредственно сверху отопительного прибора и является его продолжением. Такие дымоходы часто ставят при строительстве отопительной или банной печи.

Дымоход коренной конструкции

Вторым по популярности идет коренной дымоход. Эта разновидность трубы отличается тем, что устанавливается рядом с печью или входит в ее конструкцию и размещается с одной из ее сторон.

Коренные трубы могут быть установлены как для кирпичных, так и для чугунных печей. Кроме того, одну коренную конструкцию часто используют для нескольких отопительных приборов. Например, в двух или трехэтажном доме один дымоход пропускают через все этажи и подключают к нему печи. Если планируется использовать трубу таким образом, то в этом случае, должен быть произведен точный расчет её параметров, иначе будет отсутствовать нормальная тяга, а значит, снизится и эффективность работы печей, повысится риск проникновения в помещения продуктов сгорания.

Труба пристенного типа

Стенная труба встраивается в капитальные внутридомовые или наружные стены. Но, в последнем случае, стенки дымохода придется очень хорошо утеплять, так как в связи с большой разницей внешних и внутренних температур, внутри канала будет активно собираться конденсат, который значительно ухудшит работу печи, снижая тягу и способствуя быстрому зарастанию дымохода сажей.

Следует отметить, что хотя эта конструкция выделена отдельным видом, она может быть как коренной, так и насадной.

Конструкция кирпичной дымоходной трубы

Дымоходная труба имеет несколько отделов. Чтобы разобраться в ее принципиальной конструкции, в качестве примера можно взять строение насадной трубы, так как чаще всего именно ее выбирают инженеры-разработчики, составляя схемы-порядовки печей.

Итак, конструкция насадной трубы с проходом ее через чердачное перекрытие и стропильную систему, включает в себя следующие отделы и элементы:

Принципиальная схема типичной кирпичной дымоходной трубы

1 – Металлический колпак или зонт. Он может иметь разнообразные формы, но его функция всегда заключается в защите внутреннего пространства дымохода от проникновения атмосферных осадков различного вида, а также пыли и грязи.

2 – Оголовок трубы состоит из выступающих наружу кирпичей, которые защитят шейку конструкции от дождевых капель, которые будут стекать по защитному колпаку. Металлический зонт закрепляется, в том числе, и на выступающие части оголовка.

3 – Шейка трубы.

4 – Зацементированная или иначе гидроизолированная наклонная поверхность выдры, предназначенная для отвода попавшей на шейку трубы воды.

5 – Выдра. Эта часть конструкции имеет более толстые стенки, чем шейка трубы. Выдра должна располагаться в месте прохода дымохода через стропильную систему и кровлю. Толстые стенки выдры защитят горючие материалы обрешетки под кровлей от перегревания.

6 – Кровельный материал.

7 – Обрешетка стропильной системы.

8 – Стропила.

9 – Стояк трубы. Этот отдел находится в чердачном помещении дома.

10 – Распушка. Эта часть дымохода начинается под потолком внутри помещения дома, проходит через чердачное перекрытие и заканчивается на чердаке, чуть выше или вровень с балками перекрытия. Распушка, так же, как и выдра, имеет более толстые стенки, чем шейка и стояк трубы. Повышенная толщина также защищает от перегревания деревянные балки и другие горючие материалы чердачного или межэтажного перекрытия.

Следует отметить, что в некоторых случаях вместо распушки на ее месте вокруг трубы монтируется металлический ящик, заполняемый негорючими материалами, такими, как песок, вермикулит или керамзит. Функциями этой прослойки, имеющей толщину в 100÷150 мм, также является защита горючих материалов перекрытия от перегревания.

11 – Балки перекрытия.

12 — Изоляция, которую чаще всего делают из асбеста, в любом случае необходима для создания противопожарной безопасности, так как стенки дымохода будут соприкасаться с древесиной балок перекрытия и другими материалами, из которого состоит перекрытие и потолок.

13 – Дымовая задвижка, находящаяся в помещении, в верхней части трубы, позволяющая регулировать интенсивность отводимых потоков нагретого воздуха и продуктов горения.

14 – Шейка трубы, которая начинается на верхней части печи — перекрыше.

Расчеты параметров дымоходной трубы

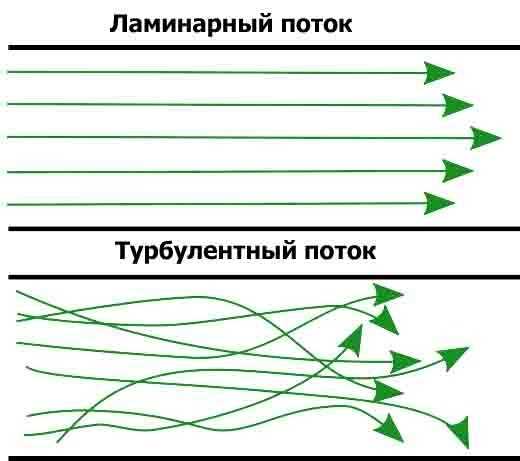

Принцип работы дымоходной системы заключаются в движении воздушных масс из топочной камеры к выходу на улицу, то есть от нижней точки в верхнюю. Это процесс происходит посредством создания тяги, которая возникает в связи с перепадами температур и давления. Именно благодаря всем этим факторам и осуществляется нормальное функционирование дымоходной системы.

Для создания оптимальных аэродинамических процессов, размер канала трубы должен соответствовать мощности печи, которая, в свою очередь, во многом зависит от размера топки. Поверхности внутреннего дымоходного пространства должны иметь гладкие стенки, по которым воздушные потоки будут скользить свободно без завихрений, и благодаря этому не будет создаваться обратной тяги. Именно поэтому достаточно часто в кирпичный квадратный дымоход встраивается вкладка из круглой керамической трубы, имеющей абсолютно гладкую поверхность и не имеющую внутренних углов.

Размер в сечении

В связи с упомянутыми факторами, нужно очень тщательно просчитать внутренний размер дымохода, при этом учитывая его длину, так как чем больше этот параметр, тем выше в трубе тяга.

Большое значение для создания нормальной тяги и качественного функционирования прибора отопления имеет и соответствие параметров дымоходного прохода и мощности котла, а также размер и количество каналов, предусмотренных конструкцией и проходящих внутри печи.

Если параметры внутренних размеров дымохода в сечении будут превышать расчетную величину, то это приведет к быстрому остыванию в нем нагретого воздуха и возникновению конденсата, а значит, и снижению тяги. В этом случае будет нарушен необходимый баланс, и остывающие в верхней части трубы потоки могут вернуться вниз, создавая задымление в комнате.

Размер дымоходного отверстия рассчитывается следующим образом:

Размер дымохода камина с открытой топкой примерно соответствует пропорциям 1:10 (сечение дымохода (f) / площадь окна топки (F)). Эта формула в целом действует как для квадратного или прямоугольного, так и цилиндрического типа трубы, но не напрямую, а с учетом формы сечения канала и общей высоты дымохода.
Размер дымохода печи с закрытой топочной камерой имеет пропорции 1:1,5. В том случае, когда теплоотдача отопительного сооружения составляет меньше 300 ккал/час, то сечение обычно имеет размер 130×130 мм или полкирпича (не менее). При проведении расчетов нужно учитывать, что размер сечения дымохода не должен быть меньше входного отверстия поддувала.

При расчете каминного дымохода можно воспользоваться следующей таблицей.

Высота трубы Н, м		5	6	7	8	9	10	11
		Соотношение f/F в %
Сечение трубы	Круглое	11.2	10.5	10	9.5	9.1	8.7	8.9
	Квадратное	12.4	11.6	11	10.5	10.1	9.7	9.4
	Прямоугольное	13.2	12.3	11.7	11.2	10.6	10.2	9.8

Обратите внимание на прямую зависимость сечения дымохода не только от параметров топки, но и от высоты трубы. Наверное, иногда при расчетах будет целесообразнее отталкиваться именно от этого параметра. Например, совершенно нелепо будет выглядеть труба высотой 11 метров на одноэтажном загородном доме.

Та же зависимость, но более точно представленная в виде графика.

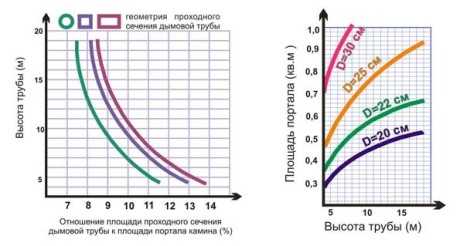

График взаимозависимости высоты трубы, сечения канала и размера топки

Допустим, необходимо просчитать сечение дымоходной трубы для камина с топкой, размеры окна которой составляют 500×700 мм, то есть общая площадь – 0,35 м². Предполагается, что на здании допустима труба общей высотой 7 метров.

Смотрим по графической схеме:

— для круглого сечения дымохода оптимальное соотношение f / F = 9,9%;

— для квадратного – 11,1%;

— для прямоугольного – 11,7%.

Несложно вычислить оптимальную площадь сечения канала дымохода:

— круг: 0,35×0,099 = 0,0346 м²;

— квадрат: 0,35 × 0,11 = 0,0385 м²;

— прямоугольник: 0,35 × 0,117 = 0,041 м².

Теперь, используя простейшие геометрические формулы, несложно привести площади к линейным размерам:

— диаметр круглой трубы: d = 2×√S/π = 2×√0.0346/3.14 ≈ 0.209 м = 210 мм.

— сторона квадратной трубы: а = √S = √0,0385 ≈ 0,196 м = 196 мм.

— у прямоугольника могут быть различные варианты – например 0,130 × 0,315 м или 130 × 315 мм.

Намного проще окажется расчет, если воспользоваться расположенным ниже калькулятором, в котором уже заложены все упомянутые зависимости.

Калькулятор расчета линейных параметров сечения дымохода

Перейти к расчётам

Безусловно, эти размеры получены для ориентира, и обычно «привязываются» к стандартным диаметрам труб или размерам кирпича.

Высота дымохода

Про высоту трубы уже упоминалось выше, но там шел расчет от уже известной ее величины. А какой же должна быть оптимальная высота?

Чтобы рассчитать высоту дымохода нужно тоже учесть несколько факторов. Горячий воздух, проходящий через внутренние каналы печи и дымохода, выходя из него, сразу же остывает, а значит, чем дольше он будет находиться внутри каналов, тем дольше тепло будет задерживаться в печи.

Правильно выбранная высота трубы способствует нормализации тяги и в то же время — более длительному сохранению тепла внутри конструкции. Так, если трубу поднять немного выше чем требуется расчётами, то тяга может увеличиться до такой степени, что тепло не задержится в печи надолго, а значит, она не будет успевать прогреваться и отдавать тепло в помещения. В связи с этим придется все время подкладывать топливо, что сделает работу печи крайне неэкономной. Ну а слишком низкая труба может привести к созданию внутри системы обратной тяги, которая спровоцирует попадание в жилые комнаты угарных газов. Такое же явление может быть и при несоответствии сечения внутреннего канала дымохода его высоте.

По существующим правилам высота трубы (а точнее – расстояние по вертикали от колосниковой решетки до устья дымохода) не может быть менее 5 метров.

Высоту дымохода над крышей обычно рассчитывают отдельно, при этом учитывают такие параметры конструкции строения дома, как угол ската крыши, толщина кровельного покрытия и расстояние между дымоходом и коньком крыши. Все расчеты проводятся без учета высоты защитного зонта (колпака), накрывающего трубу сверху.

Если дымоходная труба будет установлена на крыше неправильно, то на выходе из нее станут возникать завихрения теплого воздуха, что значительно снизит тягу. Поэтому дымоход должен быть поднят над плоскостью кровли с учетом определенных правил, которые касаются уровня его выходного отверстия относительно линии конька:

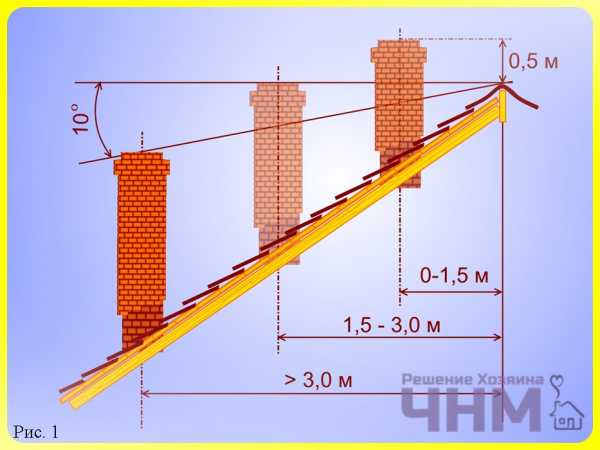

Схема правильного расположения трубы относительно конька кровли

Если труба выходит через кровлю на расстоянии до 1500 мм от конька, то её высота над ним должна быть не менее 500 мм.
Если труба выходит над кровлей на расстоянии в 1500÷3000 мм от конька, то она должна быть поднята до его уровня.
В том случае, когда труба дымохода проходит через кровлю на расстоянии свыше 3000 мм от конька, его верхний обрез должен находиться на условной линии, проведенной под углом в 10˚от горизонтали от верхней точки конька.

Тем не менее, на каком бы расстоянии ни была расположена дымоходная труба от конька, она должна возвышаться над кровлей не менее чем 500 мм. Это касается и плоских кровель.

Следует отметить, что дымоход — это серьезное инженерное сооружение, и самостоятельно предусмотреть все нюансы его строительства – достаточно сложно. Поэтому, чтобы печь функционировала должным образом, рекомендовано воспользоваться услугами специалиста, компьютерными программами или же готовыми схемами. Обычно мастера размещают свои разработки-порядовки, в которых уже указываются оптимальные размеры дымоходных каналов. И самодеятельности в подобных вопросах быть не должно.

Узнайте несколько возможных вариантов, как сделать дымоход для твердотопливного котла, из нашей новой статьи.

Как выбрать «правильный» кирпич для кладки дымохода?

Для того, чтобы сооруженная труба прослужила долго, и кирпич не разрушался от перепада температур и влияния внешних природных воздействий, нужно правильно выбрать этот материал. Кроме этого, надежная кирпичная кладка должна обеспечить полную противопожарную безопасность для окружающих дымоход горючих материалов.

При некачественном кирпиче труба вряд ли прослужит долго

По основным своим характеристикам кирпич должен быть полнотелым, огнеупорным и обожженным.

Для возведения дымохода кирпич выбирается по его сортности, которая определяется уровнем обжига, и делится на три категории:

Разделение обожженного керамического кирпича по сортам

I сорт — это в меру обожженный строительный материал.

Качественный, хорошо обожженный кирпич первого сорта имеет следующие характеристики:

— Цвет яркий красный или с легким желтым оттенком.

— Хорошая плотность глины.

— Ровные без следов крошения ребра и гладкие поверхности без задиров.

— При простукивании качественного кирпича молотком, он должен издавать достаточно звонкий звук.

II сорт — недожженный кирпич, можно охарактеризовать следующим образом:

— Цвет бледно оранжевый ненасыщенный.

— Низкая морозоустойчивость, плотность и теплоемкость.

— Высокая пористость.

— При простукивании этот кирпич дает глухой короткий звук.

— На поверхностях кирпича второго сорта могут быть небольшие задиры, его ребра могут иметь выкрошенные участки.

III сорт — пережженный кирпич. Этот материал обладает следующими характерными особенностями:

— Имеет темный глубокий красный, вплоть до коричневого цвета.

— Не морозостоек.

— Структура кирпича плотная, но пористая.

— Высокая теплопроводность.

— Прочен на сжатие, но хрупок и плохо выдерживает другие нагрузки.

— Его ребра могут быть выкрошены, а поверхности иметь сколы.

— Звук при простукивании очень звонкий.

Из представленных характеристик можно сделать вывод, что для дымоходной трубы подходит кирпич первого сорта с маркировкой М150÷200. Недожженный материал рекомендовано полностью исключить из кладки дымохода, а пережженный может быть использован для фундаментных работ при возведении коренной трубы.

Перед использованием кирпича в для кладки, некоторые печники его замачивают в воде, а другие используют сухим. Сухой кирпич будет впитывать влагу из раствора, что сделает кладку менее прочной, а уложенный замоченный материал будет дольше сохнуть. Поэтому каждый мастер выбирает свою технологию и наиболее удобный для себя метод работы.

Узнайте, как сделать дымоход для буржуйки самостоятельно, из новой статьи на нашем портале.

Изготовление раствора для кладки

Очень важно выбрать не только правильный кирпич для возведения дымохода, но и раствор для его кладки, так как швы этого сооружения должны быть абсолютно герметичными и стойкими к внешним воздействиям.

Различия растворов в зависимости от участка кладки

На данной схеме показаны зоны печного сооружения, по которым можно определить, какой раствор используется в каждой из них.

В различных отделах печи могут использоваться и разные кладочные растворы

Так как рассматривается кладка только дымохода, нужно определиться с раствором, применяемым в зонах под номерами от 7 до 11. Если в конструкции печи предусмотрен труба коренного типа, то подлежит рассмотрению и зона №3.

Итак, зона № 3 – это два первых ряда дымохода коренного типа, которые укладываются на бетонный фундамент и находятся под чистовым полом. Так как эти ряды являются основой кладки всего строения дымохода, они должны иметь достаточную прочность и стойкость к высоким нагрузкам. Поэтому для их укладки используется песчано-цементный раствор, который замешивается в пропорциях 3:1 или 4:1. Некоторые печники предпочитают добавлять в него ½ части извести, которая сделает смесь более пластичной.
Зона № 7 – это два первых ряда насадной трубы, которые расположены сразу сверху печи. Эта область называется истоком дымохода, температура в нем достигает 355÷400 градусов. Кладка истока осуществляется на глиняно-песчаную смесь.
Зона № 8 – распушка трубы дымохода находится в жилом помещении под самым потолком, перед проходом конструкции через чердачное перекрытие. Иногда этот элемент конструкции может охватывать и сам проход, а заканчивается в чердачном помещении. Температура в этой области может достигать также 355÷400 градусов, поэтому кладку производят тоже на глиняно-песчаный раствор.
Зона № 9. Для этой области можно использовать песок или керамзит, а также глиняно-песчаный раствор. Эта зона трубы называется разделкой и служит для того, чтобы обезопасить горючие материалы перекрытия от перегревания. Для создания разделки, вокруг трубы сооружается металлический короб, а затем заполняется одним из выбранных материалов. Другим вариантом разделки является утолщение в этом месте стенок трубы.
Зона №10 – шейка трубы находится в чердачном помещении и выходит на улицу, поэтому испытывает большие нагрузки от перепадов температур и влияния внешних факторов. Для этого участка трубы чаще всего используется песчано-глиняный раствор с добавлением цемента.
Зона № 11 – оголовок дымохода выкладывается из того же раствора, что и шейка трубы, или же просто с использованием цементно-песчаной смеси.

Состав кладочных печных растворов

Материалы для растворов должны быть хорошо очищены от различных примесей. Глина берется средней жирности, песок мытый и просеянный, известь – обязательно гашеная. Очистка сухой глины и песка производится с помощью просеивания через сито, изготовленного из сетки, имеющей ячейки 1×1 мм. Глина может быть очищена и после ее замачивания путем протирки через то же сито. Этот способ очистки более быстрый и эффективный.

Примерная рецептура различных растворов приведена в таблице:

Типы растворов	Глиняный раствор	Известковый раствор	Цементный раствор
Используемые материалы	Расход материалов в частях
Песок	4	2,5	3-4
Шамотная глина	1	—	—
Обычная глина	1	—	—
Известь	—	1	—
Цемент М400	—	0,5	1

Так как глиняно-песчаный раствор является основным для кладки дымохода, его приготовление и стоит рассмотреть подробнее.

От качества раствора зависят и долговечность сооружения, и безопасность его эксплуатации

Перед тем как замешивать раствор, очищенную глину нужно подготовить. Ее замачивают и хорошо перемешивают до однородности, она должна настояться и разбухнуть, впитав в себя воду. Этот процесс займет 12÷14 часов. Замоченную смесь периодически перемешивают и при необходимости добавляют в нее воду. На завершающих этапах замачивания и перемешивания в глину добавляется песок, согласно пропорциям. Замешивание обычного глиняного раствора осуществляется в пропорциях 1:2, 1:3 или 1:4 — этот параметр зависит от жирности глины, чем она жирнее, тем больше частей песка в нее добавляется.

Рекомендуется провести тестирование различных пропорций раствора – изготовить опытные образцы – шарики или жгуты, и посмотреть, какой из них будет наиболее устойчивым после просушки. По итогам такого «эксперимента» и можно будет выбрать оптимальное соотношение ингредиентов.

Раствор должен иметь однородную консистенцию, без комков и вкраплений, быть пластичным и с легкостью сползать с чистого металлического шпателя.

Кладочная смесь наносится на кирпич слоем толщиной в 8÷9 мм, и при прижатии ее верхним кирпичом, должен образоваться шов в 6÷7 мм.

Кладка дымохода

Кладка насадной трубы начинается от перекрыши печи, а коренного дымохода — от фундамента, который выкладывается по тому же принципу, что и основа под отопительное сооружение.

Следует отметить, что порядовка дымохода не настолько сложна, как схема кладки самой печи, поэтому в ней будет просто разобраться.

Разные варианты дымоходов могут отличаться и количеством рядов, и особенностями конструкции. Кладка всегда производится с перевязками рядов.

Ниже в таблицах будет рассмотрен один из вариантов кладки насадного дымохода, как наиболее распространенного, с проходом его через чердачное перекрытие и через кровлю.

Порядовка кладки печной трубы

Этап первый – возведение дымоходной трубы от перекрыши печи до кровли.

Иллюстрация	Краткое описание выполняемой операции
	Первые два ряда шейки дымоходной трубы, каждый из которых состоит из пяти кирпичей, должны быть выполнены аккуратно и идеально ровно, так как они задают направление и ровность остальным рядам конструкции.
	Таким же образом выкладываются все ряды шейки дымохода. Количество рядов в каждом случае может быть разным, но эта часть трубы должна завершиться за два ряда до прохождения ее через чердачное перекрытие.
	Далее, идет распушка дымохода. Она также может состоять из разного количества рядов – от двух до четырех. Каждый из рядов распушки кладется с выступом наружу на 30÷35 мм, благодаря чему получается ступенчатая конструкция, расширяющаяся к потолку. Несмотря на то, что происходит расширение этого участка трубы во внешнюю сторону, внутренний дымоходный канал остается в первоначальных размерах.
	На представленной картинке можно рассмотреть сверху сечение шейки трубы до распушки.
	Здесь показан первый ряд распушки, который не доходит до поверхности пола чердака на один ряд. Он уже состоит из 6-ти цельных кирпичей, двух половинок (кирпич разделен поперек), 2-х половинок (кирпич разделен вдоль) и 2-х четвертинок.
	Следующий ряд, тоже входящий в распушку, выводит дымоход на уровень чистового пола чердака, причем между кирпичом и материалами перекрытия делается прокладка из негорючего материала (обычно для этого используется асбестовые листы, нарезанные на полосы). Этот ряд состоит из такого же количества кирпичей, как и предыдущий.
	Следующий ряд распушки – самый широкий в сечении, и его крайние кирпичи выходят на поверхность чистового пола чердака, примерно на 30÷35 мм. Этот ряд состоит 12 целых кирпичей и 3-х половинок.
	1 ряд стояка укладывается сверху распушки. Его длина и ширина возвращаются к первоначальному размеру трубы, и выкладывается он из 5 кирпичей.

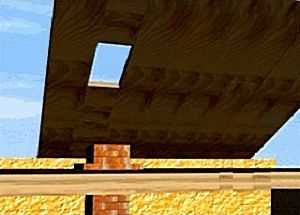

	Далее, в кровле вымеряется и вырезается отверстие, через которое дымоход выйдет на улицу. Для точности разметки отверстия для прохода трубы, следует воспользоваться отвесом. Отверстие выпиливается с помощью наиболее удобного инструмента, например, электролобзика.
	Когда отверстие для прохода будет готово, выкладывается полностью стояк дымохода, каждый из рядов которого состоит из пяти кирпичей. Обязательно ведется строгий контроль за вертикальностью кладки.

Этап второй – проход через кровлю и оголовок трубы.

Иллюстрация	Краткое описание выполняемой операции
	Последний ряд стояка выкладывается наполовину кирпича выше нижней части ската крыши в вырезанном отверстии. Между кирпичной кладкой и кровельным материалом, а также обрешеткой делается прокладка из асбестовых полосок.
	Следующий этап — это первый ряд отдела дымохода, называемого «выдра», который имеет расширенный размер, по сравнению со стояком. Передняя часть ряда – кирпичи выдвигаются вперед, перекрывая нижнюю сторону проходного отверстия. Для этого ряда потребуется 5 целых кирпичей, 1 половинка, 1 часть ¾ кирпича, 1 часть — ¼ часть кирпича, то есть один из кирпичей можно разделить на ¾ и ¼ части.
	Второй ряд «выдры». Размер внешнего сечения трубы становится больше за счет увеличения его в передней части. Передние два кирпича выдвигаются вперед и в боковые стороны на 30÷40 мм над предыдущим рядом. Для этого этапа использовано 5 целых кирпичей, 3 половинки и один кирпич разделен на ¼ и ¾ части.
	Следующие два ряда выкладываются по конфигурации предыдущего, но с перевязкой кирпичей.
	Четвертый ряд «выдры» кладется с выступом в задней части сечения – она нависает над кровлей и перекрывает стык между кирпичом и кровельным материалом. Для этого ряда используется 8 цельных кирпичей, 2 части — ¾ кирпича и ¾ кирпича разделенного на две части вдоль.
	Далее, выкладывается первый ряд шейки дымохода. Ряд состоит из пяти кирпичей, которые сдвигаются внутрь кладки на 80÷90 мм, то есть все вновь возвращается к первоначальному периметру внешнего сечения. Далее, таким же порядком, с перевязкой рядов, шейка дымохода поднимается на нужную высоту, с учетом того, что будет выкладываться еще и оголовок, состоящий из двух рядов.

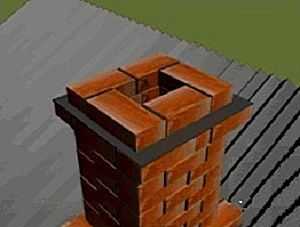

	Следующий этап – это первый ряд оголовка. Он выкладывается с выступом наружу на 30÷40 мм, и таким образом будет одним из защитных элементов шейки трубы от осадков. Ряд состоит из 5 цельных кирпичей, 1 часть ¾ кирпича, 2 части ¼ кирпича, 6 половинок кирпичей разрезанных вдоль.

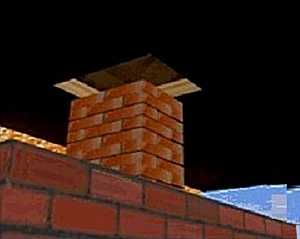

	Заключительный ряд оголовка, состоящий из 5 кирпичей, выкладывается со сдвигом внутрь на те же 30÷40 мм. Выступ предыдущего ряда закрывается бетонным раствором с уклоном во внешнюю сторону. На этот выступ и на последний ряд будет закреплен защищающий от попадания в канал дымохода осадков и мусора колпак.
	Со стороны конструкция дымоходной трубы, проходящая через чердачное перекрытие, стропильную систему и кровельный материал будет в итоге выглядеть примерно так.

Просвет между трубой и кровельным покрытием обязательно герметизируется

По окончании кладки самой трубы, вокруг нее на крыше обязательно устраивается гидроизоляция, которая герметично закроет стыки между стенками дымохода и кровельным материалом. Один из вариантов такого оформления прохода показан на приложенном видео:

Видео: Как изолировать проход трубы через кровлю «ондулин»

В заключение нужно сказать, что сама кладка дымохода вполне выполнима даже для новичка, но, осуществляя работу на высоте, нужно предусмотреть все меры безопасности. Конечно же, лучше проводить постройку дымохода вместе с надежным помощником, который сможет не только дать толковый совет по выполнению кладки, но и обеспечит необходимую страховку.

Видео: Демонстрация основных приемов кладки кирпичной трубы

stroyday.ru

Дымоход для печи или камина: какой лучше?

Камин – это конструкция, часто применяемая в частных домах для обогрева помещения и создания эстетичной атмосферы. Для обеспечения правильной и безопасной работы домашнего камина необходимо правильно выбрать и сконструировать дымоход. Дымовая труба должна быть прочной и надежной, чтобы предотвратить попадание едкого дыма в жилое помещение. Также важный аспект при выборе дымохода – это способность материала противостоять агрессивному воздействию сажи в смеси с конденсатом.

Без правильно установленного дымохода камин или печь не сможет выполнять свои функции

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

по большому счету, каждый дымоход – это часть закольцованной системы;
после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

перерасход топлива;
заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
высокая вероятность возникновения пожара от выброса искр;
малопродуктивная работа отопительного агрегата;
неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Хороший дымоход должен обеспечить такое состояние в печной системе, при котором твердое топливо будет сгорать без остатка, и при этом не будет допускаться его перерасход. Другими важными аспектами, влияющими на выбор, будет простота монтажа и возможность дальнейшего обслуживания.

Какой из дымоходов лучше для печи или камина?

Определяясь с тем, какой дымоход лучше подойдет для камина,следует ориентироваться на тип отопительного прибора. Для дровяных печей и каминов подходят те дымоходы, которые нежелательны при использовании, к примеру, газового оборудования.

1. Дымоход для печи или камина из кирпича. Наиболее традиционный материал для устройства печных дымовых труб, использующийся с давних времен. Контакт с агрессивными веществами и постоянное нахождение в высокотемпературной среде способны выдержать далеко не все разновидности кирпича. Силикатный кирпич достаточно быстро разрушается под воздействием высокой температуры, поэтому для данных целей не подходит совсем.

Керамический кирпич также является не лучшим средством для установки дымохода для каминной топки. Многие производители указывают в характеристиках товара, что керамический кирпич способен выдерживать температуры до 800 градусов, но на деле эта температура является критичной для данного материала. Постоянно функционировать в таких условиях кирпичный дымоход не может, и уже при температуре в 650-700 градусов материал начинает подвергаться разрушению.

Кирпичные дымоходы разрушаются под действием высоких температур, поэтому для мощных печей они не годятся

Наилучшим вариантом для постройки кирпичного дымохода будет огнеупорный кирпич, но при условии наличия у производителя соответствующего сертификата.

Кирпичные дымоходы обладают относительно невысокой тягой, что делает их использование приемлемым для твердотопливного оборудования, но нежелательным для газовых котлов. Дымовой рукав, сделанный из кирпича, неплохо аккумулирует тепло, но нуждается в правильной сборке – для его кладки лучше привлекать специалистов.

2. Керамические дымоходы для каминов. Приспособления из керамики представляют собой плотную керамическую трубу, помещенную в оболочку из керамзитобетона или кирпича. Для изготовления дымовых труб используется только специальная термостойкая керамика.

Сборка керамического дымохода для камина производится из отдельных секций. Соединительные швы обязательно утепляются жаростойким герметиком. Внешняя оболочка также имеет секционную структуру, в ней присутствуют отверстия для установки армирующих стержней из металла. Соединение блоков осуществляется обычным раствором. Между трубой из керамики и наружными блоками укладывается слой огнеупорного утеплителя.

3. Сэндвич-дымоходы (модульные конструкции). Дымоходы, сделанные по принципу «труба в трубе» производятся из листовой жаростойкой нержавеющей стали (оба контура). Внутренняя труба, являющаяся непосредственно дымовым каналом, должна быть также кислотостойкой. Для производства внутренней трубы подходит сталь марок AISI304, 310, 321, 316, 430, 439. Между слоями стальных труб также проходит слой изоляции, чаще всего — выполненный из минеральной ваты.

Современные модульные дымоходы производятся из нержавеющей стали, они надежны и практичны

Важно! Еще одно важное требования к стальным сендвич-дымоходам – это высокая коррозийная устойчивость сварного шва, по показателям не меньшая, чем коррозийная устойчивость на всех остальных участках изделия.

4. Асбестоцементные трубы. Спорный вариант в качестве установки дымовых каналов. Их использование оправдано только в тех случаях, если температура в системе не поднимется выше 300 градусов. Но гарантировать такие условия сложно, поэтому специалисты советуют избегать постройки конструкции для отвода дыма из асбестоцемента.

Требования к дымоходам для печи и камина

Существуют особые правила, касающиеся эксплуатации дымовых каналов.

1. Выбор формы сечения дымохода для камина. От этого параметра зависит тяга в полости дымохода. Лучшие динамические показатели зафиксированы у круглых труб (керамические дымовые каналы, сендвич-дымоходы). Если выбирать среди труб с профильным сечением, то квадратное сечение дымохода будет более предпочтительным, чем прямоугольное. Трубы с овальным сечением для данных целей самостоятельно почти не используются, основное их применение – это гильзование прямоугольных кирпичных каналов.

2. Диаметр дымохода для камина. Рекомендации о подходящем диаметре трубы для камина обычно указываются в технических паспортах, прилагаемых к отопительному прибору. Размеры дымового канала всегда соответствуют размерам выходного патрубка каминной топки. Если инструкция завода-изготовителя отсутствует, то расчет диаметра сечения производится следующим образом:

Для дровяных банных печей с открытой топкой берется пропорция 1 к 10 по отношению к топке. Это правило актуально, если в качестве дымохода берутся цилиндрические трубы. Для дымоходов квадратного сечения соотношение к размеру топки берется в пропорции 1 к 1,5. При теплоотдаче, составляющей менее 300 ккал в час, минимальный размер сечения будет равен 140 х 140 мм.

Обычная закрытая каминная топка обычно оснащена патрубком, диаметр которого составляет 200 мм (при прямоугольном канале в 270 х 140 мм). Открытые камины с топливником в более чем 80 см, имеют диаметр 250 мм.

Диаметр дымохода выбирается в зависимости от типа печи, форма сечения предпочтительнее круглая

3. Высота каминного дымохода. Схема расчета высоты дымового канала диктуется техническими характеристиками материала, из которого изготовлен рукав, а также конструкции самого здания. Высота определяет один из главных факторов в работоспособности отопительного прибора – его тягу. Чем выше труба для камина, тем дольше воздух остается в полости дымового канала, сильнее нагревается и, соответственно, образует большую тягу.

Чтобы избежать возникновение трудностей с розжигом огня в печи или камине, следует не использовать дымоходы с высотой менее 5 м. Это также опасно задымлением помещения при горении твердого топлива и даже возникновением обратной тяги.

Важно! При любой фактической длине дымохода высота его возвышения над скатом кровли фиксированная: она не может составлять менее, чем 500 мм.

Высота дымового канала корректируется в зависимости от расположения по отношению к вертикальной линии конька. Допускается вариант, когда верхушка дымохода находится на одном уровне с коньком. Происходит это в том случае, если расстояние от трубы до конька составляет от 1,5 до 3 метров.

Высота дымохода определяется на этапе проектирования. Для ее расчета необходимы следующие параметры: размер топливника, площадь поперечного сечения, высота и расположение оголовка дымового канала по отношению к коньку кровли и мощность отопительного прибора.

4. Соответствие с величиной помещения. Площадь помещения, внутри которого планируется установка камина, не должна составлять менее 15 квадратных метров. Тяга в дымовом канале напрямую связана с достаточным воздухообменом в помещении, а также его вентиляцией.

Как правильно расположить дымовой канал

Дымовые трубы по типу расположения делятся на:

насадные – устанавливаются над обогревательным прибором и фактически являются его вертикальным продолжением;
отдельно стоящие (коренные) – дымовой канал располагается вертикально сбоку от агрегата, под него строится отдельный фундамент;
стенные каналы – дымовая труба проектируется в стене дома.

Дымовую трубу можно вывести через стену, это возможно сделать даже в уже построенном здании

По отношению к зданию расположение дымовой трубы может быть таким:

Наружное. Его преимущества: простота монтажа как в новом доме, так и в построенном ранее; доступность обслуживания.

Недостатки наружного расположения: дымоход нуждается в обязательном утеплении, организации герметичности места прохода через стену. Достаточно сложно придать эстетичный вид дымоходу при его наружном расположении; неизбежно его поднятие выше уровня ветрового подпора.

Внутреннее. Преимущества: внутреннее расположение обеспечивает хорошую тягу, дымоход может находиться в максимально вертикальном положении.

Недостатки внутреннего расположения: дополнительные работы при проходе дымового канала через межэтажные и кровельные перекрытия, очень тщательное соблюдение противопожарных мер в этих участках. Такой дымоход также будет занимать полезную площадь помещения.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора. Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.

Постройка дымовой трубы для барбекю

В условиях загородного дома может возникнуть вопрос с постройкой, выбором материалов и размера для дымохода не только для камина, но и для барбекю. Постройка дымовой трубы обязательно должна быть продумана, первым этапом всегда будет чертеж ее плана на бумаге.

Важно! Приступать к постройке дымовой трубы для барбекю можно только полного затвердевания раствора основной части конструкции.

Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры.

Срок высыхания цементного раствора, применяемого при постройке барбекю и дымохода для него – 3-4 дня. До этого времени разжигать огонь в топке нельзя, иначе стены сооружения растрескаются и барбекю будет непригодным для дальнейшего использования.

Вопрос того, как сделать дымоход для камина, решается с обязательным учетом всех требований к технологии и безопасности. При их нарушении под угрозой находится не только эффективность работы камина, но и жизнедеятельность всех людей, находящихся в отапливаемом помещении. Поэтому лучший вариант для тех, кто не имеет должного опыта в возведении подобных конструкций – обратиться к проверенным в данном вопросе специалистам.

trubamaster.ru

Устройство дымохода для камина: правильные схема и расчёт

Содержание статьи:

Труба на крыше домика, из которой непременно идёт дым, — популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье — краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Неверно выбранная конфигурация каминной трубы

Если растопить камин тяжело, пламя горит невесело, а часть дыма попадает в помещение — слаба тяга, причины нужно искать в неправильно выбранной конфигурации дымохода. Причём сила тяги непостоянна, она может ощутимо меняться в зависимости от направления и скорости ветра, других погодных условий. Нужно упомянуть, что обязательным условием наличия хорошей тяги (и здорового микроклимата в доме) является наличие достаточного притока свежего воздуха с улицы. Пламя сжигает большое количество кислорода, каминная труба работает, как мощная вытяжка. Современные же оконные системы практически герметичны в закрытом состоянии. К камину рекомендуется подвести отдельный воздуховод с улицы с возможностью регулировки. Либо во время топки установить оконную фурнитуру в режим микровентиляции, открыть форточку.

Недостаточная высота дымохода

Для хорошей тяги необходимо обеспечить достаточную высоту каминной трубы по двум параметрам:

Общая высота от колосниковой решётки до оголовка дымовой трубы на крыше должна составлять не менее 5 метров. Чем больше высота — тем сильнее тяга.
Труба должна возвышаться над коньком не менее, чем на полметра при условии, что она находится от него на расстоянии до 1,5 м. Если дальше — отметка определяется с учётом угла наклона кровли.

Обратите внимание, что нужно учитывать также высоту расположенных рядом строений

Дымоход нельзя объединять под одним колпаком с вентиляционными трубами. Если они расположены в одном блоке, выход от очага следует поднять выше.

Такую конструкцию на строительном сленге именуют «свеча». Если оголовок каминной трубы не вывести за пределы общего колпака, помимо слабой тяги возможет обратный заброс дыма в помещения

Значительное отклонение от вертикали

Прямая вертикальная труба обеспечивает наилучшую тягу. Изгибы, наклонные и тем более горизонтальные участки её ухудшают. Если не удаётся сделать дымоход прямым, смещение желательно сделать с помощью наклонных элементов, а угол выбрать не более 45º. Нормы всё же разрешают устроить горизонтальный участок в месте подключения, но длина его ограничена одним метром. Сумма горизонтальных проекций смещений осей труб от уровня выхода из камина до оголовка на крыше вне зависимости от наклона труб не должна превышать 2 м. При этом минимальная высота дымохода (5 м) должна быть увеличена на эту величину (сумму проекций).

Сумма смещений горизонтальных проекций высчитывается вне зависимости от того, в каком направлении происходит поворот. Для случая, изображённого на чертеже справа, смещение нижней и верхней отметки трубы относительно вертикали составит А-В, но искомая нами величина — А+В

Неправильно определено сечение

Сечение дымохода для камина не должно быть меньше положенного, больше — пожалуйста, но в меру. Определить оптимальные параметры несложно:

Для заводского камина нужно просто заглянуть в инструкцию конкретной модели. Такие камины имеют выход круглого профиля диаметром от 150 до 260 мм.
Размеры дымохода для камина ориентировочно можно определить исходя из размеров топки. Грубо: сечение трубы круглого профиля должно равняться 10% площади зеркала камина (ширина портала, умноженная на его высоту). При более точных подсчётах учитывают форму дымохода (квадрат, прямоугольник) и его высоту. Помимо формул, можно воспользоваться графиками взаимозависимости показателей.

График слева показывает величину поправки при определении сечений квадратных и прямоугольных каминных труб по отношению к круглым. График справа определяет диаметр дымохода для камина по отношению к площади портала с учётом высоты дымохода

Если каминная труба кирпичная, необходимо также сделать поправку на сопротивление движению газов, вызываемое неровностями кладки. В зависимости от того, насколько аккуратно она выполнена, сечение нужно дополнительно увеличить на 5-20%.

Как улучшить тягу без переделки дымохода

Можно ли улучшить тягу, не переделывая дымоход внутри дома? Да, есть три пути:

Увеличить высоту дымохода над крышей. Это может иметь положительный эффект при определённом направлении ветра, если труба находится на значительном (более 1,5 м) расстоянии от конька.

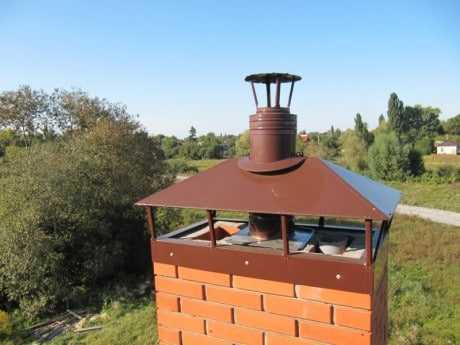

Установить на оголовок специальный дымоходный флюгер. В штиль он никак себя не проявляет, но в ветреную погоду защищает от задувания, препятствует возникновению обратной тяги

Необходимо следить за работоспособностью поворотного узла флюгера, он должен свободно вращаться

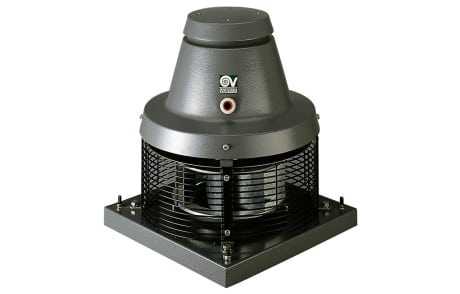

Установить электрический дымосос. Это умеренной дорогой способ, но гарантированно эффективный.

Электрический дымосос (крышный вентилятор) рассчитан на работу с отходящими газами с температурой до 250 ºС, это соответствует штатному режиму горения, но не более. Нужно помнить об этом ограничении и не перегревать топку

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

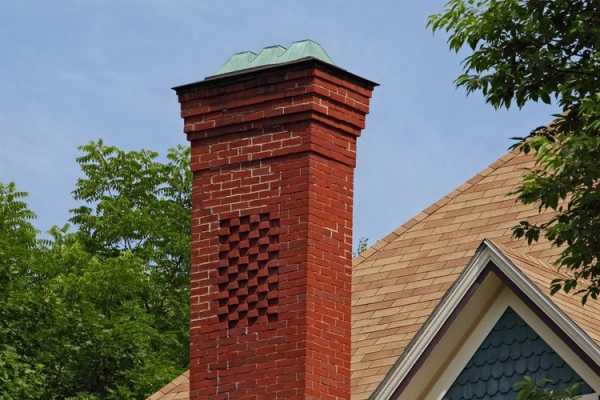

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким. Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат. Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Трубы из нержавеющей стали, одинарные и двойные утеплённые — самый популярный и доступный сегодня вид дымоходов. Не требуют возведения фундамента, быстро устанавливаются. Однако ошибкой некоторых застройщиков является выбор изделия исключительно по цене без учёта свойств металла. Не все виды стали в полной мере подходят для эксплуатации с каминными топками. Жаропрочными (рабочая температура 700 ºС и выше) являются марки AISI 304, AISI 309, AISI 316, AISI 321. Рабочие температуры марок AISI 430, AISI 409 начинаются с 500 ºС. Максимальные температуры, которые сталь выдерживает в течение недолгого периода времени, выше на 200-250 ºС.

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

На иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами. В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

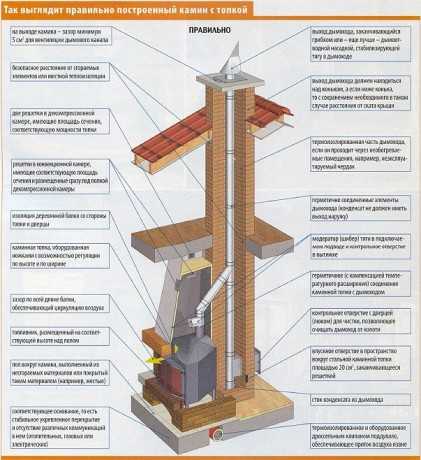

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

Видео: дымоход для каминов

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Как сделать дымоход для печи своими руками

Взявшись за → устройство печи (по ссылке рассказано как сделать печь на даче), хозяин неизбежно сталкивается с вопросом, как сделать дымоход своими руками. Дымоход нужен как для удаления продуктов горения, так и для создания в печи так называемой тяги, потоку воздуха создаваемого разностью давлений, который обеспечивает горение топлива и удаление продуктов сгорания.

Содержание.
1. Что происходит в печи?
2. Немного физики.
3. Помехи и препятствия.
4. Материалы для устройства дымохода.
5. Дымоходы различных типов печей.
6. Как сделать дымоход своими руками.
7. Обслуживание дымохода и вопросы безопасности.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Процесс горения в печи

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Немного физики

Не представляя, почему и как движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.

Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.

Дым из трубы

В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.

Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее, особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.

Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Материалы для устройства дымохода

Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.

: Пример монтажа дымохода

: Пример монтажа дымохода 2

: Пример монтажа дымохода 3

С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.

Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.

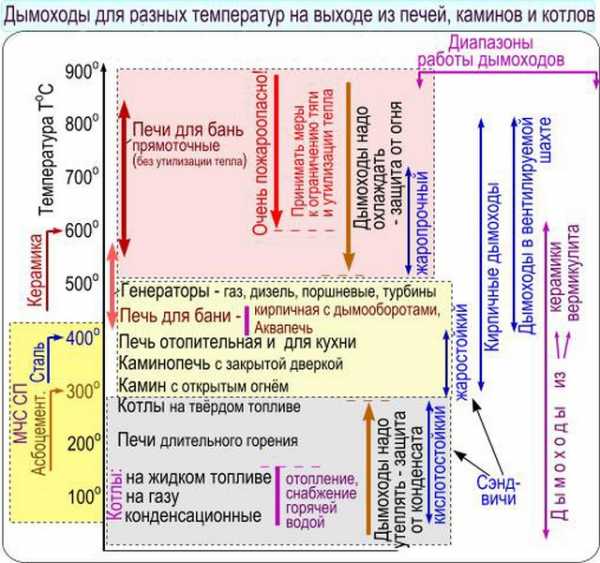

Схематическое изображения зависимости температуры и материалов дымохода

Отдельная проблема – примыкание дымоходов к окружающим конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.

Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.

Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.

Дымоходы различных типов печей

Как сделать дымоход для печи, во многом зависит и от ее типа. Нормальная работа цельнометаллической печи медленного горения (например, → печь проф. Бутакова) предполагает наличие металлического дымохода в виде утепленной трубы, высотой от шести метров и выше.

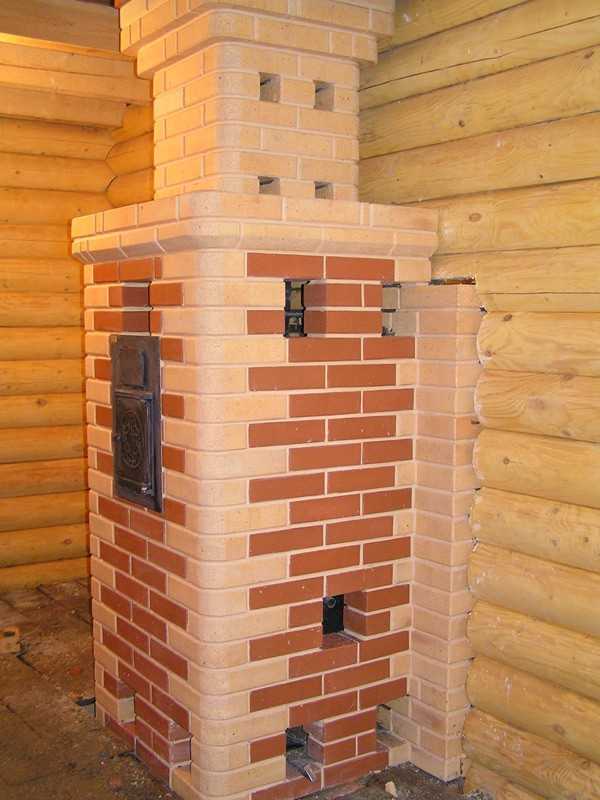

Дымоход кирпичных отопительных печей помимо прямого канала может иметь так называемый отопительный щиток («грубу»), с несколькими вертикальными каналами — колодцами.

Груба

Такое устройство дымохода позволяет добиться максимальной отдачи тепла, поскольку в атмосферу раскаленные газы выходят, лишь пройдя длинный извилистый путь колодцев и каналов.

Оборотной стороной этого полезного устройства является значительное сопротивление потоку выходящих из печи газов, а так же сложность обслуживания и ремонта.

Как сделать дымоход своими руками

Дымоход любой печи требует весьма сложного расчета, который должен учесть множество важных параметров в их сочетании (объем топки, вид топлива, материал дымохода и т. д.). Однако на практике для каждой модели печей существуют проекты, где уже указано большинство необходимых характеристик, и (или) методика их упрощенного расчета применительно конкретной печи.

Отношение высоты оголовка дымохода по отношению к коньку крыши

Например, для определения отношения высоты оголовка дымохода по отношению к коньку крыши, в зависимости от удаления канала дымохода от конька используют следующую зависимость:

Расстояние от конька до центра канала дымохода, метров. От – до:	Отношение обреза оголовка дымохода к коньку крыши
0 – 1,5	Выше конька не менее чем на 0,5 м
1,5 – 3	Не ниже линии горизонта проходящей на уровне конька
> 3	Не ниже линии проходящей через конек под углом 10° к горизонту (см. рис. 1)

Правильно устроенный дымоход должен решать по сути одну единственную задачу: обеспечивать требуемую для оптимальной работы печи силу тяги.

В рамках решения этой задачи при устройстве дымохода необходимо:

Соблюдение качества внутренней поверхности и точной геометрии каналов, предусмотренных проектом.
Соблюдение требований пожарной безопасности при устройстве узлов пересечения дымоходом перекрытий и крыши.
Доступность конструктивов дымохода для обслуживания и ремонта.

Кроме этого дымоходу необходимо надежное крепление: под отопительный щиток устраивается отдельный надежный фундамент, металлические и асбоцементные трубы при высоте от трех метров и выше, укрепляются металлическими растяжками.

Обслуживание дымохода и вопросы безопасности

Как сделать дымоход для печи, для чего он нужен, какие процессы в нем происходят, мы в общем виде разобрались. Теперь, давайте посмотрим, как ухаживать и регулировать это сооружение.

В идеальном случае, когда и печь отрегулирована точно, и топливо качественное, ее горение можно заметить лишь по дрожанию горячего воздуха над оголовком дымовой трубы. Но обычно, дым из печи хорошо заметен. Видимым делает его как водяной пар, крохотные недогоревшие частички топлива, а так же мельчайшие пылинки несгораемых компонентов, увлекаемые потоком воздуха.

Очевидно, что вылетают такие частички не все, львиная их доля оседает на стенках дымохода, покрывая их слоем сажи, что чревато проблемами:

• постепенно нарастая, слой сажи перекрывает просвет дымохода, снижая тягу;
• сажа, осевшая в дымоходе, может загореться, вызвав пожар и порчу дымохода.

Для предотвращения подобных неприятностей, дымоходы и дымовые каналы отопительных щитков нужно чистить не менее двух раз в год. Лучше всего делать это перед началом, и сразу после окончания отопительного сезона.

Чистка инвентарных металлических труб печей и котлов, обычно заключается в опорожнении «штатного» накопителя сажи, и очистка внутренней поверхности дымового канала от нагара и сажи с помощью специальных щеток.

Обслуживание дымохода

Как слабая, так и слишком большая тяга в печи это плохо. Кроме того, поскольку печи (особенно на твердом топливе), часто работают циклично, не говоря уже о каминах, которые вообще могут топиться от случая к случаю. А значит, сила тяги требует регулировки, вплоть до возможности полного перекрытия дымохода.

Для этого существует целый ряд приспособлений: заслонки, шибера, задвижки, различной конструкции клапаны и т. п., общим для которых является задача регулировки просвета дымового канала.

И в заключение: регулярно следите за исправностью дымохода. Даже небольшая щель, «прогар» и т. п. могут привести к весьма печальным последствиям, начиная от пожара и заканчивая отравлением продуктами сгорания, из которых самым опасным является окись углерода (СО), известная еще как угарный газ.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

РубрикаРазное

Дымоход для – Дымоход для газового котла в частном доме:требования, материалы

Как сделать дымоход для буржуйки: правильное сооружение своими руками

Из чего можно сделать дымоход?

Виды труб для дымохода

Рекомендации по выбору трубы для буржуйки

Инструктаж по сооружению дымохода

Этап #1 – сборка дымохода

Этап #2 – выполнение замеров

Этап #3 – монтаж всех составляющих конструкции

Этап #4 – проверка системы

Особенности обслуживания дымохода

Выводы и полезное видео по теме

Безопасный дымоход для бани своими руками пошагово

Выбор дымохода для бани: критерии

Металлический дымоход для печи: виды, характеристики, установка

Выбор материала

Нержавеющая сталь

Оцинкованная сталь

Дымоход из черной стали

Виды по конструкции

Одностенные

Двустенные

Внутри дымового канала

Снаружи дома или здания

Требования к установке по СНиП

Производители

Вывод

Дымоход для печи своими руками

Разновидности кирпичных дымоходных труб

Конструкция кирпичной дымоходной трубы

Расчеты параметров дымоходной трубы

Размер в сечении

Калькулятор расчета линейных параметров сечения дымохода

Высота дымохода

Как выбрать «правильный» кирпич для кладки дымохода?

Изготовление раствора для кладки

Различия растворов в зависимости от участка кладки

Состав кладочных печных растворов

Кладка дымохода

Порядовка кладки печной трубы

Видео: Как изолировать проход трубы через кровлю «ондулин»

Видео: Демонстрация основных приемов кладки кирпичной трубы

Дымоход для печи или камина: какой лучше?

Функции дымоходов под камины и печи

Какой из дымоходов лучше для печи или камина?

Требования к дымоходам для печи и камина

Как правильно расположить дымовой канал

Как выполняется устройство дымохода для камина

Постройка дымовой трубы для барбекю

Устройство дымохода для камина: правильные схема и расчёт

Неверно выбранная конфигурация каминной трубы

Недостаточная высота дымохода

Значительное отклонение от вертикали

Неправильно определено сечение

Как улучшить тягу без переделки дымохода

Неверно выбранный материал для труб и неправильный монтаж

Кирпичная кладка

Трубы из нержавеющей стали

Керамические дымоходы

Эмалированные воздуховоды

Нарушения противопожарных норм

Видео: дымоход для каминов

Как сделать дымоход для печи своими руками

Что происходит в печи?

Немного физики

Помехи и препятствия

Материалы для устройства дымохода

Дымоходы различных типов печей

Как сделать дымоход своими руками

Обслуживание дымохода и вопросы безопасности

Добавить комментарий Отменить ответ
