Монтаж греющий кабель саморегулирующийся для обогрева труб – Монтаж греющего, саморегулирующегося кабеля для обогрева труб

Монтаж саморегулирующегося нагревательного кабеля — особенности установки

Применение саморегулирующегося кабеля универсально. Его внедряют в системы теплых полов, используют для обогрева труб, подогрева крыльца, дверей в зимний период и т. д. Главная цель – обеспечить тепло. Такие кабели применяют как в водосточных трубах, так и в обычном водопроводе, чтобы вода в них не замерзала. В противном случае внутри трубы образуется обледенение, длиною несколько метров. Чтобы устранить эту пробку нужно приложить немало усилий и затратить много времени. Если зима достаточно холодная, то простая теплоизоляция не всегда бывает эффективна. Поэтому нужно прибегать к дополнительному варианту – обогреть трубу нагревательным кабелем. Он поддерживает нужную температуру и хорошо справляется со своими задачами. Конденсата на трубах при этом не будет. Давайте подробно рассмотрим, как выполняется монтаж саморегулирующегося нагревательного кабеля.

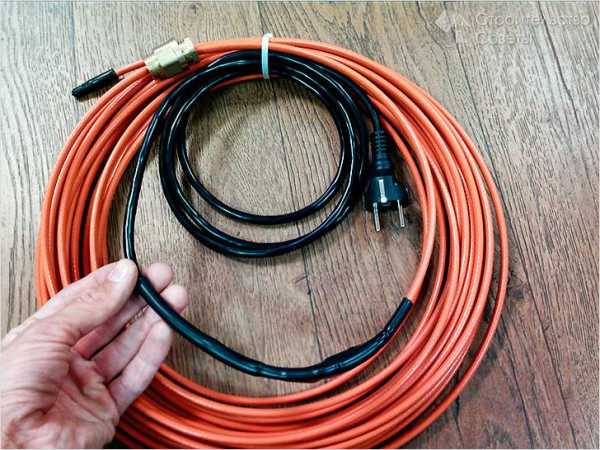

Монтаж внутри трубы

Установка нагревательного кабеля выполняется двумя способами – внутри и поверх трубы. Для того чтобы произвести монтаж кабеля внутри трубы, следует точно придерживаться инструкций и соблюдать меры предосторожности. Монтаж осуществляется следующим образом:

  • первым делом нужно отмерить длину кабеля, взяв во внимание длину трубы, которую необходимо обогреть;

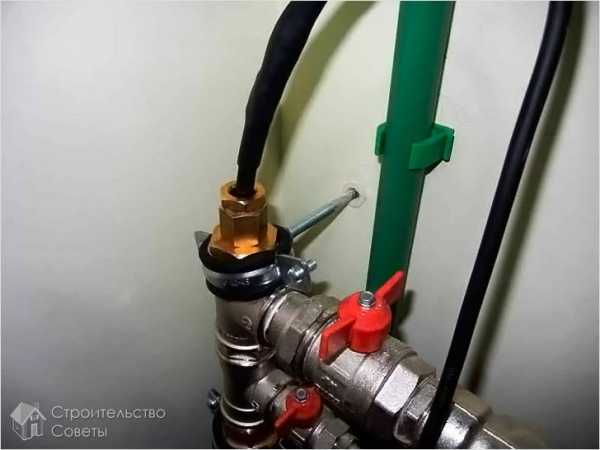

  • в место, где кабель будет входить в трубу, устанавливают тройник или другой переходник, который обеспечивает герметизацию;
  • в тройник вкручивают специальную врезку;
  • только потом, кабель вводят в трубу через врезку.

Ни в коем случае не прокладывайте кабель через запорные вентили. Там, где установлена система обогрева обязательно повесьте табличку с предупреждением. Следите за тем, чтобы во время установки не повредить кабель. Если такое произошло, его следует заменить или устранить повреждение.

Установка кабеля внутрь трубы возможна в том случае, когда ее диаметр больше 40 мм. В противном случае кабель будет занимать место в трубе, препятствуя протоку воды.

Если со временем кабель придет в негодность, или же его необходимо будет починить, первым делом следует отключить водопровод и питание электросети. После этого снять муфту с тройника и заменить кабель. Затем всю конструкцию нужно собрать в обратном порядке.

Установка поверх трубы

Если внутрь трубы не добраться, или это труба от системы водостока, можно применить наружную установку нагревательного элемента. Такой монтаж выполняется в два способа:

  • линейный, когда кабель проходит вдоль трубы;
  • спиральный, когда кабель наматывается на трубу витками.

Какой способ бы вы ни выбрали, первым делом нужно обеспечить утепление трубы с нагревательным элементом, чтобы свести к минимуму теплопотери. При выборе толщины утеплителя, учтите условия и место прокладки трубы. Когда утепляемые трубы находятся под землей или в здании, то слой утеплителя может быть тоньше. Если же трубы находятся снаружи, необходим более толстый слой. Толщина колеблется от 20 до 50 мм. Для этой цели отлично подойдет вспененный полиэтилен или пенополистирол. Эти материалы стойкие к влаге и долговечны. Если вы хотите защитить и сам теплоизоляционный слой от повреждений, поместите трубопровод в защитную гильзу, которой послужит труба с большим диаметром.

Самым простым вариантом является монтаж кабеля линейным методом. На нижнюю часть трубы крепится кабель. Для удобства установки начало кабеля нужно зафиксировать изолентой или строительными хомутами, которые стойки к температурам. Затем, используя алюминиевую самоклеящуюся ленту, нужно закрепить кабель вдоль всей трубы. Лента будет плотно покрывать кабель, не выпуская тепло и распределяя его по поверхности трубы. Если она находится снаружи или под землей, а вы живете в местности с суровыми зимами, можно использовать два кабеля. Закреплять их нужно не в самом низу, а по бокам, чуть ниже середины. Благодаря этому нагрев будет сильнее и труба не замерзнет. А если она находится под землей, кабель будет защищен от давления и не испортится.

Для крепежа можно применять не только алюминиевую ленту, но и строительные хомуты, и изоляционную ленту. В таком случае расстояние между креплением должно составлять 30 см. Закреплять кабель металлическими хомутами нельзя. Длину нагревательного кабеля выбрать просто: отмеряйте расстояние труб, которые нужно утеплить, это число и будет необходимым для утепления.

Что касается спирального типа монтажа, то он более трудоемкий. Однако контакт кабеля с трубой будет больший, что обеспечит лучший обогрев всей трубы. В таком случае расход кабеля также увеличится, в зависимости от шага витка. Технология фиксации кабеля та же, как и в первом случае. Главное – правильно рассчитать необходимую длину.

Подготовительные работы

Определившись с методом и размещением кабеля, его нужно подготовить для эксплуатации. Вот перечень инструментов, которые понадобятся для этой цели:

  • линейка или рулетка;
  • монтажный нож;
  • плоскогубцы;
  • соединительные гильзы;
  • кусачки;
  • кримпер;
  • термоусадочные трубки;
  • строительный фен.

Конец кабеля нужно зачистить и соединить с другим кабелем для подачи электричества. Другой конец – сделать герметичным, защитив от воды и замыкания. Итак, все по порядку и в деталях.

Чтобы соединить провод с розеткой, его нужно очистить от изоляции. Отмерьте 4,5–5 см от конца и обрежьте верхний слой изоляции. Резать нужно аккуратно, чтобы не повредить оплетку кабеля. Затем экранирующую оплетку из медных луженых проволок нужно расплести и свернуть, чтобы образовался дополнительный провод. Он будет служить как заземление.

Далее снимите следующий слой заземления, отступив 2 см от внешней изоляции. В итоге вы увидите саморегулирующуюся нагревательную матрицу, внутри которой две токопроводящие жилы. Отделите жилы от матрицы так, чтобы получить оголенные провода. Кабель готов к соединению.

С помощью медных луженых гильз в оболочке соединяем провода от нагревательного кабеля с электрическим проводом. Если они длинные, заранее наденьте термоусадочные трубки. Для герметизации используются две трубки, одна меньшего диаметра, другая – большего. Потребуются три гильзы: 2 для проводов и 1 для заземления. Вставьте концы токопроводящих жил в гильзу и закрепите провода друг с другом, используя кримпер. Для этого нужно зажать инструментом провода в гильзе и проверить, крепко ли они держатся. Провод заземления пока не трогайте.

Потом, термоусадочную трубку меньшего диаметра, нужно разместить так, чтобы она покрывала все видимые провода. Концы заземления отогните в другую сторону, чтобы они не мешали, их пока не изолируйте. При помощи строительного фена нагрейте трубку. Под воздействием тепла она плотно сядет на провод, делая соединение герметичным. Клей, который при нагревании вступает в действие, надежно зафиксирует соединение, не позволяя воде попасть внутрь.

После этого провода заземления соедините при помощи гильзы и кримпера. Используя термоусадочную трубку большего диаметра, герметизируйте соединение поверх первого слоя.

Если у вас нет строительного фена, обычный фен не подойдет, так как поток воздуха недостаточно горячий. Более того, он может сгореть. Воспользуйтесь зажигалкой или спичками. Делать это нужно аккуратно, чтобы не повредить трубку.

Теперь кабель готов к подключению в розетку. Другой конец кабеля тоже следует герметизировать. Опять же, нужно снять внешнюю оболочку на 2 см от края. Оплетка вам не нужна, ее можно откусить кусачками, ими же срежьте часть провода ступенькой, чтобы одна жила была выше другой.

Из комплекта термоусадочных трубок остались две меньших. Одну из них наденьте на соединение и уже знакомыми движениями нагрейте ее, чтобы она плотно села на провод. После этого конец трубки запаивается плоскогубцами. Просто прижмите его, чтобы клей схватился. Лишнее отрежьте. То же самое сделайте со второй трубкой. Такой провод можно оборудовать как вовнутрь трубы, так и снаружи.

Теперь система подогрева труб готова. Ее включают при температуре не ниже 5˚С. Нежелательно включать нагревательный провод, при минусовой температуре. Во избежание промерзания труб, включайте обогрев до наступления морозов.

Видео

О том, как подключить греющий саморегулирующийся кабель вы можете узнать из предложенного нами видео:

www.stroitelstvosovety.ru

Греющий кабель саморегулирующийся для обогрева труб монтаж

Главная » Статьи » Греющий кабель саморегулирующийся для обогрева труб монтаж

Кабель для обогрева труб саморегулирующийся — устройство и принцип работы

Системы электрического обогрева труб уже нашли своего потребителя, но множество потенциальных клиентов еще считают невыгодным применение такого способа защиты коммуникаций. Данное мнение нельзя назвать верным, особенно, если подойти к проектировке системы с умом и применять более экономичный кабель для обогрева труб — саморегулирующийся.

↑

Наиболее популярны два вида электрических кабелей для обогрева труб, они имеют не только различную стоимость, но и характеристики.

Резистивный греющий кабель имеет фиксированное сопротивление, поэтому его теплоотдача постоянна, регулировать ее можно изменением напряжения при помощи терморегуляторов. К плюсам данной продукции можно отнести сравнительно невысокую стоимость.

Основным минусом является то, что в неоднородной по температуре среде все участки кабеля нагреваются одинаково. Кроме того, что это приводит к нерациональному расходу электроэнергии, существует вероятность перегрева и выхода провода из строя в менее нагруженных зонах.

Совершенно другой принцип действия имеет саморегулирующийся нагревательный кабель для труб, который отличается не только экономичностью, но и эффективностью. Конструкция провода позволяет менять электрическое сопротивление цепи в зависимости от температуры окружающей среды. Это позволяет более интенсивно греть холодные зоны трубы, не расходуя лишнюю энергию на других участках линии.

↑

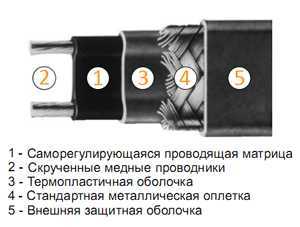

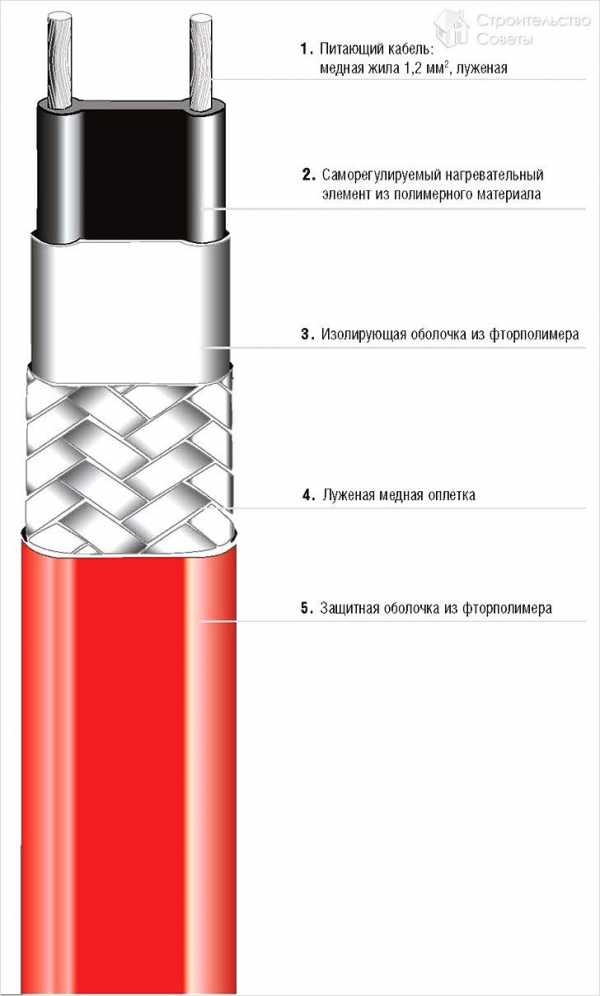

Стандартный саморегулируемый кабель имеет 5 основных элементов, некоторые производители могут менять это количество за счет применения различных защитных покрытий:

  • Подача электричества осуществляется по двум витым медным проводникам.
  • Провода покрыты саморегулируемой проводящей матрицей, именно она способна регулировать количество выделяемого тепла.
  • Вся конструкция заключена в термопластичную обмотку, которая обеспечивает кабелю защиту, придает прочность.
  • В устройство саморегулирующегося кабеля обязательно должна входить экранирующая металлическая оплетка, применяемая для заземления и усиливающая стойкость к разрывным нагрузкам.
  • Верхняя оболочка из полимерных материалов выполняет общую защитную функцию.

Несмотря на то, что стоимость такого кабеля выше, именно он должен применяться для обогрева труб из соображений экономической целесообразности.

Данная кабельная система обогрева труб значительно снижает расход электроэнергии за счет распределения нагрузки. Она может применяться без термодатчиков и терморегуляторов и подключается непосредственно в сеть.

Невозможность перегрева кабеля на ненагруженных участках значительно увеличивает эксплуатационный ресурс.

Существует возможность выполнять монтаж различных по длине участков кабеля, при этом допускается пересечение отдельных витков, что в случае с резистивными материалами не допускается. Данный провод способен выдерживать повышение напряжения электропитания на протяжении длительного периода.

Поэтому экономическая эффективность, если применяется саморегулирующийся кабель нагревательный для труб, значительно выше.

↑

На практике применяется два способа монтажа кабеля.

Наружная прокладка — наиболее распространенный вариант. Пластиковые трубы перед намоткой кабеля следует покрыть фольгированным скотчем. Это улучшит распределение тепла по всей поверхности.

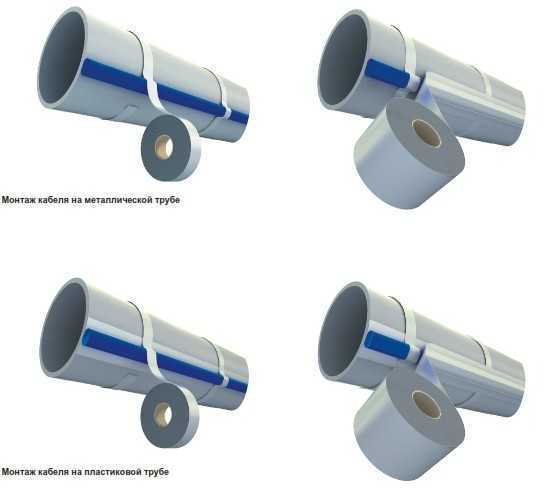

Монтаж кабеля на пластиковых и металлических трубах

Сам провод можно проложить прямолинейно (с различным числом ниток) или намотать по всей поверхности трубы. Кстати, второй способ может применяться для защиты трубопроводов большого диаметра, емкостей или резервуаров.

Для улучшения тепловой защиты рекомендуется поверх уложенного кабеля намотать еще один слой скотча из фольги.

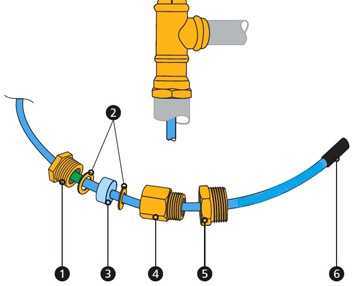

Проходник для ввода греющего кабеля в трубу. 1. Втулка с внешней резьбой2. Латунные шайбы 3. Уплотнение из силикона 4. Вставка к трубе с внутренней и внешней резьбой 5. Переходник на необходимую резьбу или тройник с соответствующей резьбой 6.саморегулирующийся нагревательный кабель.

Применение открытого (наружного) способа монтажа предполагает обязательное утепление и гидроизоляцию всего трубопровода, особенно это актуально при нахождении коммуникаций на улице или в земле. Такой монтаж саморегулирующего кабеля можно выполнить самостоятельно, он не создаст особых трудностей.

Второй способ монтажа — внутренняя прокладка греющей линии. Данный метод можно применять для защиты сетей канализации, технического водоснабжения, применять его для питьевого водопровода не рекомендуется. Оптимальным вариантом такой способ является при прокладке в уже смонтированных трубопроводах, доступ к которым невозможен (находятся в почве). Для данных целей применяются специальные марки провода, отличающиеся повышенной защитой и прочностью.

Такой греющий кабель, саморегулирующийся для обогрева труб, может укладываться на всех участках трубопровода за исключением запорной арматуры, она покрывается проводом с наружной стороны.

При заведении элемента внутрь трубы соблюдайте осторожность, не допускайте повреждения изоляции провода об острые кромки деталей трубопровода и фитингов. Потенциально опасные места на период монтажа лучше закрыть мягкой ветошью. Ввод кабеля осуществляется через специальный фитинг, установленный на систему.

Совместное применение обычного утепления и средств активной защиты трубопроводов является самым оптимальным способом предохранения от замерзания и снижения теплопотерь в системах отопления и горячего водоснабжения.

vsetrybu.ru

Греющий кабель для водопровода: как подключить своими руками, в том числе саморегулирующийся, инструкция по монтажу с фото

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

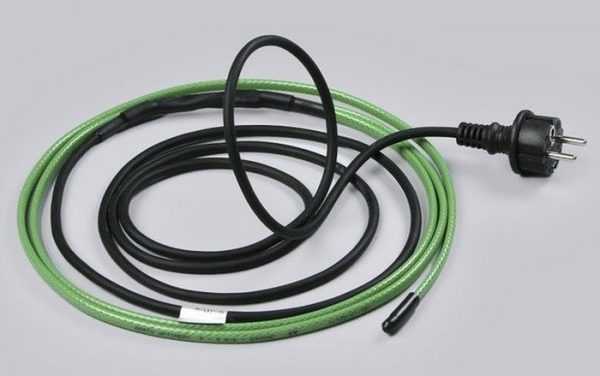

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

  1. Монтировать систему «тёплый пол».
  2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
  3. Обогревать грунт в дачных теплицах и парниках.
  4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
  5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволине

www.el-cab.ru

Греющий кабель саморегулирующийся для обогрева труб

Греющий кабель саморегулирующийся для обогрева труб используется с целью предупреждения промерзания коммуникаций. Причины этого могут быть разные: нарушение технологии монтажа трубопровода, сильные морозы, что нехарактерно для местности, где выполняются работы. Прокладка системы обогрева коммуникаций выполняется с применением кабеля разных видов. При выборе учитывают их основные характеристики, а также условия эксплуатации.

Греющий кабель саморегулирующийся

Содержание статьи:

Что такое греющий кабель?

Принцип действия основан на способности преобразовывать электрическую энергию в тепловую. Кабель внешне похож на простой электрический, но отличается по устройству. Подключается к источнику энергии. При этом кабель начинает нагреваться, отдавая тепло. Ключевым параметром является удельное тепловыделение. При этом определяется мощность 1 м кабеля. Благодаря данному параметру можно подобрать разновидность материала для обслуживания систем разного назначения.

Греющий кабель может использоваться с целью предотвращения промерзания труб систем канализации или водоснабжения, резервуаров, водостоков и т. д. Длина существенно варьируется. Данный критерий тоже следует учитывать, т. к. в большинстве случаев резать нагревающий кабель нельзя. Это может привести к изменению сопротивления, а вместе с тем — к более интенсивному нагреву.

Используется такой материал, когда нет возможности заложить трубы на необходимую глубину (ниже уровня промерзания грунта). На это влияет качество почвы. Например, если грунт каменистый, выкопать траншею 1,5-2 м проблематично. Кроме того, влияет уровень залегания грунтовых вод. В таких условиях рекомендуется прокладывать трубопровод как можно ближе к поверхности почвы (0,5-0,7 м). Однако данное решение является причиной промерзания системы коммуникаций. В подобных случаях применяют нагревательный кабель.

Конструкция и способы применения

Принцип работы основан на использовании материалов, которые характеризуются высоким коэффициентом теплоотдачи. Благодаря этому кабель быстро нагревает трубу. Основные конструкционные элементы:

  • вилка для подключения к источнику питания:
  • холодный и горячий проводники;
  • термоограничитель (присутствует не во всех разновидностях конструкций).

Кабель в любом исполнении тщательно изолируется. Это необходимо для защиты от негативных факторов: воздействия влаги, мороза. Назначение термоограничителя заключается в регулировке температуры нагрева. Когда коммуникации прогреваются достаточно сильно, система отключается. Кабель снова начинает работать, если температура окружающей его среды снижается до критической отметки.

Для повышения эффективности нагревательной системы в конструкцию закладывается экран. Эту функцию может выполнять фольга или оплетка. Экран покрывает нагревательные кабели. Сверху он закрывается изолирующей оболочкой высокой прочности (изготавливается из ПВХ).

В большинстве случаев применяется нагревательный кабель для поддержания приемлемой температуры в трубах за пределами помещения: в грунте, на открытом воздухе. Иногда его используют и внутри объекта, однако целесообразность этого появляется в случаях, когда здание не отапливается или же коммуникации прокладываются на цокольном этаже, в подвале.

Виды

Если решается вопрос, как выбрать кабель для прогрева коммуникаций, рассматривают все существующие разновидности:

  • резистивный;
  • саморегулирующийся.

Первый из вариантов имеет простую конструкцию. Нагрев осуществляется за счет одножильного или двухжильного кабеля. Они покрыты изоляцией: основной, дополнительной, экранирующей. Кроме того, снаружи предусматривается защита в виде прочной оболочки. Монтаж одножильного кабеля выполняется по кольцевому принципу: сначала производится подключение к источнику питания, затем он проводится через трубу и возвращается к началу.

Одножильный вариант конструкции подходит для внешней прокладки: по наружной стороне трубы. Когда используется такой кабель для внутреннего монтажа (через полость коммуникаций), увеличивается риск перегрева, что возможно при пересечении витков.

Если в изделие заложено 2 жилы, конструкция усложняется. Такой вариант содержит заземление (дополнительная жила). Подключается по другой схеме. В этом случае с одной стороны подсоединяется источник питания. Другой конец кабеля протягивается вдоль трубы. Каждая из жил выполняет свою функцию: одна способствует нагреву, вторая ответственна на подачу энергии. Двухжильный вариант изделия может применяться для прокладки внутри коммуникаций.

Резистивная конструкция стоит недорого. Приобрести можно материал только заданной длины. При этом сопротивление будет одинаковым по всей протяженности отрезка. Чтобы определять температуру, дополнительно устанавливается термодатчик. Однако сам по себе данный элемент не выполняет корректировку нагрева. Для этого подключают термостат. При изменении температуры до заданного предела (верхнего или нижнего) система отключается. У резистивного изделия есть недостатки:

  • ограниченная длина, разрезать материал нельзя;
  • нет возможности выполнить ремонт участка, который перегорел из-за избыточного нагрева, придется производить замену по всей длине;
  • мощность не регулируется;
  • высокий риск перегрева; когда участки нагревательной системы пересекаются, вероятность этого увеличивается при монтаже одножильного материала.

Саморегулирующийся кабель имеет более сложную конструкцию. В нем заложено 2 жилы, соединенные полупроводниковой матрицей, благодаря которой осуществляются контроль и регулировка температуры. Для повышения эффективности в конструкцию заложен экран, а также многослойная изоляция с отличными прочностными характеристиками. Такой материал можно использовать в разных целях, его отличает более широкая область применения по сравнению с резистивным.

Преимуществом саморегулирующейся конструкции является возможность контролировать, а также менять температуру нагрева без стороннего участия. Главная функция полупроводниковой матрицы заключается в изменении сопротивления кабельной системы. В результате увеличивается/уменьшается сила тока, а вместе с тем возрастает или снижается мощность. Еще одной особенностью такой конструкции является возможность изменять температуру зонально: на участках, которые подверглись интенсивному нагреву или, наоборот, остыли.

Подготовка

Сначала составляется схема подключения. При этом учитывают длину трубопровода, определяют необходимость установки термостата и термодатчика (если рассматривается резистивный материал). Нужно продумать, как будет осуществляться подключение к источнику питания. На основании этой информации рассчитывается достаточная длина материала.

Подготовка к установке включает в себя очистку трубопровода (если планируется выполнять монтаж системы нагрева старых коммуникаций). Поверхность труб очищается от ржавчины (для изделий из металла). Перед прокладкой нагревательной системы проверят трубопровод на наличие протечек.

Инструменты

Для крепления проводов понадобятся:

  • отвертка;
  • клещи обжимные;
  • пассатижи;
  • острый нож.

Из материалов подготавливают клейкую ленту для крепления кабеля на поверхности трубы. Дополнительно используют пластиковые хомуты. Для установки нагревательной системы применяют переходники: муфты, прочие фитинги. Все контактные элементы закладываются в комплект нагревательного кабеля.

Способы монтажа

Существуют внутренний и наружный методы укладки проводов вдоль коммуникаций. При монтаже кабельной системы по внешней поверхности трубопровода могут применяться разные способы:

  • спиральная намотка;
  • витковая намотка;
  • прямолинейная укладка.

Последний из вариантов менее предпочтителен, т. к. нагрев осуществляется только с одной стороны коммуникаций. Его лучше применять, когда планируется выполнять монтаж греющего кабеля внутри трубы. Инструкция по установке нагревательной системы:

  • с помощью клейкой ленты и пластиковых хомутов производится намотка материала;
  • выполняется теплоизоляция конструкции;
  • холодный конец кабельной системы не утепляется;

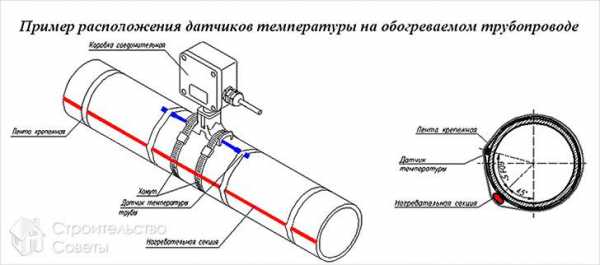

  • термодатчик устанавливается на расстоянии не более 1-2 см от нагревательного элемента;
  • терморегулятор подключается с помощью клеммников к источнику питания, системе обогрева и термодатчику.


Для внутренней прокладки подходят коммуникации сечением не менее 40 мм. Данный способ чаще используется при установке в вертикальной плоскости. В этом случае монтируются уплотнительная муфта и тройник, за счет чего нагревательная система не смещается при эксплуатации.
