ГОСТ СНиП | Кладка камина

Дымоходы

Нормативно-техническая документация

  • НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний»
  • СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе»
  • ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия»
  • СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование»
  • «Правила производства работ, ремонта печей и дымовых каналов» ВДПО, М.1991
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» (взамен СНиП 2.04.05-91)
  • ТУ 4863-001-78129737-06 «Трубы металлические нержавеющие одностенные и двухстенные для дымовых и вентиляционных каналов»
  • ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» (взамен ГОСТ 9.009-73)
  • ГОСТ 23170-78 «Упаковка для изделий машиностроения»
  • ГОСТ 9.308-85 «Покрытия металлические и неметаллические неорганические»
  • СНиП II-35-76 «Строительные нормы и правила. Котельные установки»
  • СП 42-101-2003 «Система нормативных документов в строительстве. Свод правил по проектированию и строительству. общие положения по проектированию и строительству газораспределительных систем их металлических и полиэтиленовых труб»

Скачать все документацию по каминам

Нормативно-технические документы

300. СНиП II-Г.5-54. Нормы проектирования. Отопление и вентиляция
301. СНиП II-Г.7-62. Нормы проектирования. Отопление и вентиляция. (Пожарная профилактика печного отопления)
302. СНиП II-33-75. Нормы проектирования. Отопление, вентиляция и кондиционирование.(Печное отопление)

303. СНиП 2.04.05-86. Нормы проектирования. Отопление, вентиляция и кондиционирование (Печное отопление)
304. СНиП 2.04.05-91. Нормы проектирования. Отопление, вентиляция и кондиционирование. (Печное отопление)
304/1 СНиП 2.04.05-91* Нормы проектирования.Отопление, вентиляция и кондиционирование. (Печное отопление), 72с, Ф11, м/п., Госстрой России, М., ГУП ЦППП, 1998 (Является переизданием СНИП 2.04.05-91 с изменением №1, утвержденным постановлением Госстроя России от 21.01.1994г. №18-3, и изменением №2, утвержденным постановлением Госстроя России от 15.05.1997г. №18-11)
305 ГОСТ 4057-48. Отопление печное. Нормы проектирования.
305/1 ГОСТ 3000-45.Печи отопительные теплоемкие. Метод испытаний
305/2 ГОСТ 2127-47. Печи отопительные теплоемкие. Нормы проектирования.
305/3 ГОСТ 4058-48. «Отопление печное. Пожарная профилактика»
305/4 ГОСТ 3011-45. ГОСТ 3010-45 — 3017-45 [110, с.8] Приборы печные чугунные для бытовых печей
305/6 ГОСТ 4620-49. Изразцы печные.
305/20 ГОСТ 530-95. Кирпич и камни керамические. Технические условия., М., МНТС, 1996г.
306. СНиП III-Б.3-55. Каменные и печные работы. Правила производства и приемки работ
307. СН 46-59. Технические условия на производство и приемку каменных и печных работ
308. СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ
309. СНиП III-В.4-72. Правила производства и приемки работ. Каменные конструкции. Разд.9 Возведение бытовых печей, дымовых и вентиляционных каналов. Разд.10 Приемка печных работ, М.,1973
310. СНиП III-17-78. Правила производства и приемки работ. Каменные конструкции. Разд.9 «Возведение бытовых печей, дымовых и вентиляционных каналов». Разд.10 «Приемка печных работ», М.,1979
311. СНиП 3.03.01.-87. Правила производства и приемки работ. Несущие и ограждающие конструкции. Отменяет СНиП III-17-78, Раздел о печах исключен.
312. СН 290-64. Указание по приготовлению строительных растворов, М., Изд-во лит. по строительству, 1965. Отменяет СНиП III-17-78, Раздел о печах исключен.
313. ППБ-01-93. Правила пожарной безопасности в Российской Федерации., М., Инфра, 1994, (Отменяет СНиП III-17-78), Самостоятельный раздел о печах исключен, осталось несколько пунктов.
313/2 ППБ-01-93. Правила пожарной безопасности в Российской Федерации. (с изменениями от 25 июля и 10 декабря 1997г.) Прил.1 к приказу МВД РФ от 14.12.1993 №536, 105с., тир.10 тыс. экз.,СПб., Никольское, 1999
314. Инструкция по приготовлению и применению строительных растворов., М., Гострой. 1975, (Взамен «Указаний по приготовлению строительных растворов СН 290-64), М., Изд. Лит. по строительству, 1965
315 Строительная климатология и геофизика СНиП 2.01.01-82, М., 1983 — 137 с.
316 Пожарная безопасность (методическое пособие для жилищно-коммунальных структур и населения С.-Петербурга и Ленинградской области). Сборник нормативных документов, типовых инструкций и рекомендаций., 32с, тир.2000 экз., Ф11/2, м/п., СПб, 1997
317. СНиП 2.08.01-85. Жилые здания. М., 1989
317/10 Отопление и вентиляция жилых зданий. Спрапвочное пособие к СНиП 2.08.01-89, ЦНИИЭП инж.об. 1990
318 Типовые технические условия на изделия широкого потребления. «Печи и печные приборы.», 20с., М., Гизместпром, 1945 (Нар. ком. местной промышленности РСФСР. Технический отдел)
319. Камины. Общие технические требования. Методы испытаний (территориальные нормы пожарной безопасности). ТНПБ 6-01-99, 14с., Ф11/2, м/п., С.-Петербург, 1999 (Разработаны филиалом Всеросийского НИИ противопожарной обороны МВД России в Санкт-Петербурге (ВНИИПО, Октябрьская наб., 35, Махин Валерий Сергеевич, тел.266-86-21, ГоликовА.Д., Егоров Б.С.) совместно с Упрпавлением государственной портивопожарной службы ГУВД С.-Петербурга и Ленинградской области(Мыльников Н.К., Шалоня А.И., Митин Н.А.)



Полезная информация  для тех, кто собирается обзавестись камином

и для тех, у кого он уже есть, но с ним «что-то не так».



В наше время камин давно уже потерял своё основное предназначение в доме. Это уже не отопительный прибор, а… прихоть, блажь, игрушка.

Но поскольку тяга к живому огню в людях невероятно сильна, камин всегда будет очень желанной частью интерьера.

Для того чтобы камин был предметом радости и гордости для своих хозяев, а не причиной  нецензурных проклятий в отношении того дня, когда в голову пришла мысль сделать камин в доме – для этого нынешним и будущим обладателям данного предмета необходимо знать несколько правил.

Этих правил довольно много и перечислять все нет смысла, но если соблюсти, хотя бы основные из них, то в будущем это поможет избежать неприятных моментов связанных с эксплуатацией камина.

Дело в том, что камин нельзя просто так (как холодильник или телевизор), принести домой, поставить на приготовленное место и пользоваться им. Для камина нужны условия. Пожалуй, даже ОСОБЕННЫЕ (!!!) условия. …

С самим камином обычно всё в порядке. Дело в том, что камин – это набор жёстких пропорций и размеров, которые взаимосвязаны и взаимозависимы. Поэтому, если принять по умолчанию, что по этой части  печник выдержал все пропорции, то можно переходить к тем моментам, которые способны помешать нормальной работе даже правильно сложенного или смонтированного камина.

Начнём с дымохода:

1.   НЕЛЬЗЯ ДЕЛАТЬ ДЫМОХОД В НАРУЖНЫХ СТЕНАХ!!!

Можно было бы написать это обычным шрифтом. Но уж очень большая проблема будет поджидать хозяина камина, если его дизайнер, насмотревшись картинок в зарубежных журналах, решит перенести их традиции в наши климатические условия. Категорически нельзя залезать дымоходом в наружную стену. Только внутри. Только в тепле.

         Наши предки были мудрыми людьми. Именно поэтому вы не найдёте в России    НИ ОДНОГО дымохода в наружной стене дома. Точнее, найти-то можно, но у этих дымоходов будет обязательно соблюдено одно важное условие – толщина кирпичной кладки от такого дымохода до улицы, будет составлять не менее 64 см. ( т. е. два с половиной кирпича). В России считалось, что при такой толщине стены дымоход не промёрзнет и не даст обратную тягу.

         Почему же сейчас некоторые проектировщики, архитекторы и дизайнеры грешат тем, что располагают дымоход камина в наружной стене??

Всё очень просто… Те традиции печного дела, которые существовали в России до революции, были утеряны. После 1917 года эта отрасль стала постепенно вымирать. Камин был приравнен к элементам роскоши, что никак не увязывалось с новой идеологией. В итоге, около семидесяти лет забвения.

         После развала Союза многое поменялось в нашей жизни. Постепенно у людей начал расти интерес к забытому элементу роскоши – камину. Удивительно, но остались единицы энтузиастов, которые в условиях информационного голода, при отсутствии литературы, невозможности обмена опытом и почти полностью утерянных традициях, умудрились сохранить хоть что-то из этого ремесла.

      Но всё-таки десятилетия простоя в данной отрасли привели к частичной потере традиций. Сей пробел можно было восполнить путём изучения западной литературы, которой сейчас в избытке. Как известно, спрос рождает предложение. Если есть заказчик, готовый платить за то, чтобы у него дома был камин – всегда найдутся те, которые  «помогут осуществиться мечте». Архитектор или дизайнер с огромным «опытом» листания западных журналов с картинками, нарисуют заказчику дымоход камина в наружной стене и будет хозяин данного дымохода бороться с обратной тягой до скончания века…

     Не совершайте ошибку – не располагайте дымоход камина в наружной стене.

     Но… бывают такие ситуации, когда достался готовый дом и других мест для присоединения камина не предусмотрено. Конечно никто из-за этого не будет ломать что-то и переносить дымоход внутрь. Но во избежание грядущих неприятностей можно хотя бы попытаться выправить ситуацию, или максимально снизить риск  остывания дымохода и возникновения обратной тяги.

     Что можно сделать? Вряд ли кто-то решится делать дополнительную обкладку трубы снаружи кирпичом, чтобы добиться минимально необходимой толщины в 64 см. и сделать её теплоёмкой. Поэтому надо хотя бы обшить дымоход утеплителем снаружи на всём его протяжении. Сам дымоход лучше оставить кирпичным, не гильзовать. Бывает, что загильзовка – это необходимость (например, когда дымоход из щелевого кирпича,  или есть неплотности,  или сечение дымохода неравномерное – есть заужения, расширения). Тогда при загильзовке не пользуйтесь «сэндвичем» – только одноконтурными трубами. Дымоход должен получать тепло от стен, а «сэндвич» лишит его этого тепла. Если необходима пожароизоляция стенки дымохода со стороны помещения, то не надо укутывать весь дымоход – ограничьтесь только этой стенкой.

     Проблема серьёзная и распространённая. В холодный период года очень много приходится выезжать на подобные объекты. Поверьте, данные рекомендации по дымоходам снаружи не из пальца высосаны. Конечно, есть несколько способов решения этой проблемы, но лучше всё-таки предусмотреть всё заранее.



2.   Располагать трубу дымохода лучше как можно ближе к коньку.

          Чем меньше она торчит из крыши, чем короче участок трубы, находящийся на улице – тем лучше.

         С наступлением холодов начнётся «битва» теплого и холодного воздуха за дымоход. Чем меньше дымохода в холодной зоне, тем меньше шансов на то, что «победит» холодный уличный воздух и возникнет обратная тяга.



3.   Самый лучший материал дымохода – КИРПИЧ.

Дымоход из металлических труб – беда. Хотите на 90% обезопасить себя от обратной тяги из камина? Сделайте дымоход из красного полнотелого кирпича. Даже если производитель каминной топки настаивает на трубах определённого диаметра на всём протяжении канала, лучше сделать кирпичный дымоход с максимально приближенным сечением. К такому дымоходу уже можно присоединяться железной трубой. Главное не гильзуйте его до верха.

         Все заявления производителей так называемых «сэндвичей» (двухконтурная труба с утеплителем посередине) о том, что их трубы «тёплые» – это ЛОЖЬ. Всё с точностью наоборот – эти трубы холодные. И наличие в трубах утеплителя недостаточно для того, чтобы считаться «тёплыми» трубами. Данный утеплитель абсолютно бесполезен в качестве защиты дымохода от холода. Он, скорее, служит для пожаробезопасности.

         Попытаемся объяснить.

Возьмём в качестве примера шубу. Как известно, шуба не греет. Она – лишь держит тепло. То есть, нужен источник тепла, а иначе и держать будет нечего.

         То же самое с сэндвичами. Они не «тёплые». Они лишь способны сдерживать тепло. То есть, они не для сдерживания наружного холодного воздуха, стремящегося проникнуть внутрь. Они – теплоизолятор для отходящего внутреннего горячего воздуха.

         Всё дело в том, что, когда камин горит, то нет проблем с обратной тягой. При протопке температура в дымоходе такая, что никакие морозы не в состоянии опрокинуть тягу. А значит на момент горения не важно, какую тебе поставили трубу на дымоход – «тёплую» или нет.Вывод № 1: с уже горящим камином проблем нет и в, якобы, «тёплом» «сэндвиче», нет необходимости . Но в том то и дело, что основное состояние камина это БЕЗДЕЙСТВИЕ. Он простаивает подавляющую часть своей жизни. Поэтому, насколько дымоход из «сэндвича» «тёплый», надо оценивать именно на момент простоя камина.

         Здесь начинается самое интересное.

Как мы уже выяснили, «сэндвич» не вырабатывает тепло. Он лишь способен выступать в роли «шубы»  удерживающей тепло. Но для этого необходимо то, что можно было бы удержать, на чём можно было бы проявить свои заявленные качества и преимущества. То есть, через дымоход должен ПОСТОЯННО удаляться тёплый внутренний воздух, для того чтобы «сэндвичу» было из чего подпитываться теплом, а иначе он остынет.  Но…

Диаметр(сечение) дымохода зависит от размеров топки. Обычно самые распространённые  диаметры дымоходов: 180 мм., 200 мм. Есть 250 мм., 300 мм. Иногда попадаются просто огромные: 400 мм., 500 мм. В любом случае, даже самые небольшие дымоходы – это довольно внушительные каналы, через которые способно улетучиваться приличное количество воздуха (т. е. тепла). Согласитесь, очень неразумно в холодный период, в буквальном смысле слова выбрасывать в не самую маленькую трубу драгоценное тепло.  А раз так, то на дымоходе, на случай простоя камина, предусматривается задвижка (шибер). То есть, при закрытой задвижке тепло не уходит в дымоход. То есть, «сэндвич» моментально остывает.  Вывод № 2: когда камин не топят и закрыта задвижка – «сэндвич» опять-таки бесполезен.

Но и это ещё не всё.  В готовых каминных топках имеется штатная задвижка, которую производитель каминов сознательно делает неплотной, со щелями. Того воздуха, который уходит в дымоход через эти неплотности в штатной задвижке, катастрофически не хватает, чтобы прогреть «сэндвич». Не те у нас климатические условия. Металлическая труба очень быстро остывает и тяга в ней опрокидывается. Ну и где же та  «тёплая» труба, о которой твердят производители «сэндвичей»? Почему же она не спасает в такой ситуации? Да потому, что металл имеет очень маленькую тепловую инерцию и из-за этого он не в состоянии долго удерживать тепло под влиянием наружного холодного воздуха.

Если хотите максимально обезопасить себя от опрокидывания тяги в холодный период, забудьте о «сэндвиче» в качестве дымохода камина.  Если же вы используете его как элемент пожаробезопасности при прохождении внутри дома, то, хотя бы, не выводите «сэндвич» выше кровли – оставьте его в тепле, в пределах дома, а уличную часть дымохода сделайте из кирпича. Либо, если нет такой возможности,  поступайте как наши предки. Они трубу дымохода делали: во-первых, не металлическими трубами, а гончарными (керамическими) , во-вторых, не обкладывали её утеплителем, а заливали её (обмазывали) по контуру теплоёмким материалом. В частности известковым раствором.

Чтобы максимально уменьшить риск опрокидывания тяги в дымоходе, он (дымоход) должен очень медленно отдавать тепло, которое набрал. То есть должен иметь большую тепловую инерцию. «Сэндвич» таким качеством не обладает, а значит и не может считаться «тёплой» трубой.

Всё вышесказанное – это не попытка «наезда» на «сэндвич», как продукцию. Это элементарное возмущение от безграмотности, непонимания, либо алчности продавцов данного товара. Пора бы уже им осознать, что есть условия и места, в которых он не может эксплуатироваться. В качестве дымохода для газовых котлов данный продукт – хорошее решение. Для камина – НАИХУДШЕЕ.

Едем дальше…

4.   Не ставьте на выходе дымохода дефлекторы и зонты.

      Это ухудшает работу камина. Если помимо дымохода в трубе (оголовке) находятся ещё и вент-каналы, то можно накрыть эту трубу общим зонтом. Но тогда дымоход камина ДОЛЖЕН ПРОХОДИТЬ ЗОНТ НАСКВОЗЬ. Если этого не сделать, то при недостаточном притоке, дым выходящий под общий зонт, будет обратной тягой засасываться в помещение через вентканалы, которые выходят под этот же зонт и запах от протопки камина будет появляться в различных помещениях (на кухне, в с/узлах, гардеробах).

     Дефлекторы предназначены для усиления тяги. Усиливают они тягу, если есть ветер. А значит, когда нет ветра, дефлектор – это препятствие. Да и как иначе, если элементы конструкции дефлектора мешают свободному выходу дыма из трубы.

         5.   Без притока камин работать не будет.

          Чем больше камин – тем больше дымоход. Чем больше дымоход – тем больше шансов, что с ним могут возникнуть сложности. Большой дымоход во время работы удаляет довольно внушительный объём воздуха. Это означает, что ровно такое же количество воздуха надо возместить. В тёплый период года это не проблема – можно просто приоткрыть окно. Но зимой такой фокус не пройдёт – можно получить сильнейший сквозняк. Поэтому приток для камина – это важнейшая составляющая его нормального функционирования.

         Приток можно сделать общим,  или местным, т. е.  подать в комнаты, или напрямую в камин.

         6.   Лучше открытый камин, чем закрытый.

         Камин с закрытой топкой (камин, который имеет стеклянную дверцу), менее предсказуем на предмет обратной тяги. Всё дело в том, что если через дымоход постоянно не проходит тёплый воздух, то канал остывает и из него идёт обратная тяга. Когда камин растоплен – всё в порядке, но когда его не эксплуатируют, наличие стеклянной дверцы выливается в неприятность для хозяев. У камина с закрытой топкой, с лицевой стороны портала есть заводские  приточные щели, которыми можно регулировать процесс горения. Эти щели небольшие, но ихдостаточно для работающего камина. А вот когда камином не пользуются, то сумма этих щелей (относительно размеров дымохода)слишком мала для того, чтобы обеспечить прогрев дымохода.   В результате чего канал дымохода остывает и через него идёт обратная тяга. Ну а поскольку почти у всех таких каминов задвижка (шибер) сделан неплотным, со щелями, то с его помощью остановить проникновение холодного воздуха в помещение нельзя. Здесь нужен, либо добавочный плотный шибер, либо постоянно приоткрытая дверца камина при постоянном притоке.



         Это одни из основных правил, к которым желательно прислушаться. Есть ещё много различных нюансов, которые оказывают влияние на работу камина, но если соблюсти хотя бы эти рекомендации, то можно впоследствии избежать множества проблем.

Источник статьи :ventkanal.ru

kladka-kamina.ru

Дымоходы СНиП: правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.
  • Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
  • Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
  • Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

Требования к дымоходам

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

  • Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
  • Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).
  • Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
  • Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
  • Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
    1. до 500 мм, если кровля плоская;
    2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

Высота трубы над кровлей

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

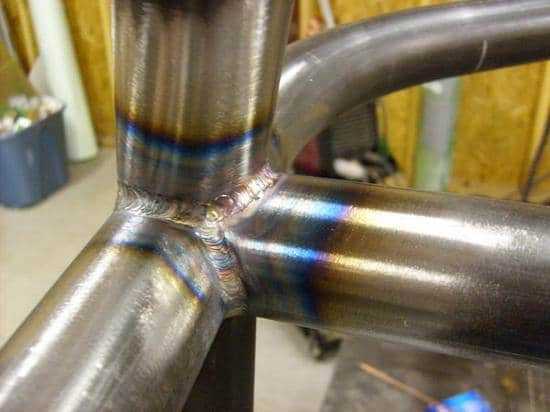

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

vizada.ru

Вентиляция общественных зданий снип. Нормы из снип

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона .

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов :

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м² .
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соеди

tehnashop.ru

Дымоходы снип

Требования по установке и монтажу дымоходов

От правильности установки дымохода зависит эффективность работы отопительного агрегата, а также безопасность тех, кто находится в отапливаемом помещении.

Требования к дымоходам:

  • дымовые каналы должны обеспечивать полный отвод продуктов сгорания в атмосферу (п.5.1.1.ВДПО),
  • для каждой печи и каждого отопительного агрегата следует предусматривать, как правило, отдельную дымовую трубу (п.3.70.СНиП-91),
  • площадь сечения дымовой трубы должна быть не менее площади дымоотводящего патрубка теплогенерирующего аппарата (3.71.СНиН-91),
  • металлические трубы должны быть изготовлены из специально легированной, высококачественной стали с повышенной коррозионной стойкостью, толщиной стенок не менее 0,5 мм (ГОСТ),
  • для очистки сажистых отложений в основаниях дымовых каналов выполняются карманы глубиной 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО),
  • дымовые каналы должны иметь не более трех поворотов, радиус закругления которых должен быть не менее диаметра трубы (4.2.17.ВДПО),
  • высота дымовых труб по всей длине должна быть не менее 5 м (п.3.73.СНиП-91). Такая высота обеспечивает необходимое разрешение и создает тягу.
  • высота вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, должна быть равной высоте этих труб (5.1.14.ВДПО).

Возвышение дымовых труб над кровлей (п.3.73. СНиП-91)

Не менее 500 мм над коньком кровли или парапетом, при расположении трубы на расстоянии до 1,5м от конька или парапета.

Не ниже уровня конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3м от конька или парапета.

Размер дымового канала

При выборе размеров дымового канала следует учитывать, что диаметр его должен быть равным, либо больше диаметра дымоотводящего патрубка теплогенерирующего аппарата. При этом согласно НПБ–98, расчетная величина скорости топочных газов в канале должна находится в интервале от 15 до 20 м/с.

Монтаж дымоходов

Монтаж элементов дымохода производится снизу (от теплогенерирующего аппарата) вверх. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую. Для лучшей герметизации труб желательно использовать герметик с рабочей температурой не менее 1000° (п.5.3.ГОСТ). Места стыков труб и других элементов (отводов, тройников и т.п.) должны быть скреплены хомутами, и должны находиться вне потолочных перекрытий. На каждые 2 метра дымохода необходимо устанавливать кронштейн-крепления к стене, а тройник должен иметь опорный кронштейн.

Крепление элементов систем дымоходов к строительным конструкциям должно осуществляться также с помощью кронштейнов. Крепление соединительных труб должно исключать возможность прогиба (4.2.14. ВДПО). Дымовые каналы не должны соприкасаться с электрической проводкой, газовым трубопроводом и другими коммуникациями. Отступ от элементов строения и обрешетки при прохождении дымового канала через перекрытия и кровлю по СНиП 41-01-2003 п.6.6.22 должен составлять:

  • для труб с изоляцией–150 мм,
  • для труб без изоляции–300 мм.

Дымоход не должен иметь горизонтальных участков длиной более 1 м. Дымовые трубы на зданиях с кровлями из горючих материалов следует оснащать искроуловителями из металлической сетки с отверстиями не более 5х5 мм (п.3.76.СНиП-91). Конструкции зданий из горючих материалов, такие как стены, перекрытия, балки, примыкающие к дымовым каналам, следует защищать от возгорания разделками из негорючих материалов (п.3.78-3.79.СНиП-91), или путем выполнения отступок (3.6.14.ВДПО). В соответствии с требованиями СНиП-91 и ВДПО дымовые каналы следует размещать у внутренних стен и перегородок из негорючих материалов. Однако допускается размещать дымовые каналы в наружных стенах из негорючих материалов. При отсутствии стен для отвода дыма следует применять насадные или коренные трубы (п.3.69.СНиП-91). Если при монтаже существуют участки дымового канала, проходящие через не отапливаемые помещения или же вне здания, такие участки должны теплоизолироваться, чтобы предотвратить конденсацию водяных паров из топочных газов внутри канала (4.2.16.ВДПО).

Источник: pech-grad.ru


О монтаже дымоходов

Требования, регламентирующие деятельность дымоходов.

Проект проведения дымохода

Монтажные работы, связанные с обогревающим оборудованием различного типа, должны выполняться строго в соответствии с правилами установки дымохода.

Важно соблюдать правильные значения дымохода, отвечающего стандартам и требованиям установленного оборудования. Это важно, так как определяет дальнейшую работу устройства.

Процесс установки должен проводиться в соответствии со всеми нормами пожарной безопасности специалистами своего дела.

Лучше всего следовать рекомендациям производителя.

Диаметр канала конструкции стоит выбирать таким же или больше, исходя из параметров самого дымохода.

Согласно НПБ-98, скорость проточного воздуха должна составлять в канале примерно 15-20 метров в секунду.

В зависимости от того, в каких условиях планируется использовать дымоход, он может быть различной конструкции. При этом качество изготовления данной конструкции и используемого материала напрямую влияет на работу дымохода и ее эффективность. Монтаж подобных изделий проводится согласно требованиям руководства ДБН В.2.5-20-2001 и СНиП 2.04.05-91. В нем описываются основные принципы использования и установки дымоходов, а также отображены требования пожарной безопасности.

СНиП 41-01-2003 – основные положения о кондиционировании, вентиляции и отоплении

НПБ 252-98 – аппараты, перерабатывающие различные виды топлива для выработки тепла и их испытания

ГОСТ 9817-95 – технические условия работы с отопительным оборудованием

ВДПО – технические работы и правила ремонта дымовых каналов и печей

Дымоходы СНИП должны полностью удовлетворять заявленным требованиям. После окончания проверки и ввода в эксплуатацию данное устройство получает специальный акт о проведенной проверке.

Каждый дымоход должен соответствовать определенным нормам, которые подразделяются по типу помещений.

СНиП 31-01-2003 – положения о жилых домах многоквартирного типа

СНиП 41-01-2003 –общая информация о системах вентиляции, отопления и кондиционирования

СНиП 42-01-2002 – инструкции о газораспределительных системах

СП 31-106-2002 – положения о проектировании и строительстве жилых одноквартирных домов

СП 42-101-2003 – нормы строительных и проектировочных работ в системе газораспределения различных вводов труб

Общие правила В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность. Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91. Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

-СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»,

-НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»,

-ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»,

-ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей». СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

-Необходим полный и свободный вывод отработанных газов в атмосферу (п.5.1.1.ВДПО).

-Каждому тепловому прибору должен соответствовать отдельный дымоход (п.3.70.СНиП-91).

-Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).

-Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).

-Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).

-Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).

-Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. Вытяжные вентиляционные каналы, которые располагаются рядом с дымовой трубой, должны быть равными с высотой труб (5.1.14.ВДПО).

— Над кровлей возвышение дымовых труб следует делать (п.3.73.СНиП-91): до 500 мм при плоской крыше, до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька, не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

-Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.

-Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.

— Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.

— Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).

-Сечение дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001. Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Источник: rimru.com


Дымоходы снип

Требования к помещениям:

• Помещение, предназначенное для размещения газового водонагревателя, отвод продуктов сгорания от которых предусмотрен в дымоход, должно иметь высоту не менее 2м. Объем помещения должен быть не менее 7,5 м 3 при установке одного прибора и не менее 13,5м 3 при установке двух приборов

• Помещение, где устанавливаются газовые водонагреватели, должно иметь вентиляционный канал. Для притока воздуха следует предусматривать в нижней части двери или стены, выходящей в смежное помещение, решетку или зазор между дверью и полом с живым сечением не менее 0,02 м 2 (напр-р: 4×50, 10×20, 15×15см.)

• . Не допускаются: отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах («карманах»).

• Для помещений с нормируемой вытяжкой, компенсацию удаляемого воздуха следует предусматривать как за счет поступления наружного воздуха, так и за счет перетекания воздуха из других помещений данной квартиры

Замечание: Если Вы установили герметичные окна, автоматика колонки может отключать ее, если не будет обеспечен постоянный приток воздуха.

• дверь в ванной (подсобной) комнате должна открываться наружу

• в ванной комнате не допускается установка выключателей и розеток

Требования к дымоходам:

• устройство дымоходов должно соответствовать требованиям СНиП 2.04.05-91* как для отопительных печей

• дымоход должен быть обособленным (т.е. на один прибор – один дымоход)

• ниже ввода дымохода должен быть «карман» для прочистки и п роверки дымохода, расстояние от ввода дымохода (низа патрубка) до низа кармана должно быть не менее 25см.

• должен быть обеспечен доступ к крышке кармана и железным соединительным трубам (ЖСТ) (т.е. не закрывать их подвесным потолком, полками, панелями и т.п.)

• железные соединительные трубы (дымоотводящие трубы):

— присоединение газовых водонагревателей и других газовых приборов к дымоходам следует предусматривать трубами изготовленными из кровельной стали

— суммарную длину участков соединительной трубы в новых зданиях следует принимать не более Зм., в существующих зданиях — не более 6м.

— уклон трубы следует назначать не менее 0,01 в сторону прибора

— на дымоотводящих трубах допускается предусматривать не более трех поворотов с радиусом закругления не менее диаметра трубы

— диаметр труб должен быть не менее выходного патрубка прибора

— трубы должны быть собраны «по ходу дыма»

— трубы должны иметь плотное соединение («звено в звено» не менее, чем на половину диаметра трубы)

— должны быть окрашены огнестойким лаком (если трубы изготовлены из черного железа)

ПРИМЕЧАНИЕ: При нарушении вышеперечисленных требований, газовые водонагреватели должны быть отключены от газоснабжения.

Источник: t-vent.narod.ru


Дымоходы снип

провод трубы через:

перелопатив немало литературы (тоже достаточно интересная история) с удивлением обнаружил весьма большие расхождения в конкретных размерах при устройстве противопожарных разделок, оступок и т.д., поэтому решил напрямую обратиться к СНиПам ( СНиП — Строительные нормативы и правила, требования к печам и дымоходам на твердом топливе(дрова,уголь) на сегодняшния день регламентируются СНиП 2.04.05-91*) и понял, что все расхождения заложены именно в СНиПах (спасибо разработчикам), полный текст СНиП2.04.05-91 приведен для любопытных здесь(жмем мышкой), а на этой странице только выдержки:

ОТСТУПКА — расстояние от наружной поверхности печи или дымового канала (трубы) до защищенной или не защищенной от возгорания стены или перегородки из горючих или трудногорючих материалов
РАЗДЕЛКА — утолщение стенки печи или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего или трудногорючего материала.

3.77*. Размеры разделок следует принимать в соответствии с обязательным приложением 16. Разделка должна быть больше толщины перекрытия (потолка) на 70 мм.
Толщину стенок дымовых труб или дымовых каналов в месте примыкания их к металлическим или железобетонным балкам следует принимать 130 мм.
3.79. Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.
3.80. Отступку — пространство между наружной поверхностью печи, дымовой трубы или дымового канала и стеной, перегородкой или другой конструкцией здания, выполненных из горючих и трудногорючих материалов, следует принимать в соответствии с обязательным приложением 16, а для печей заводского изготовления — по документации завода-изготовителя.
3.83. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих и трудногорючих материалов следует предусматривать в свету не менее 130 мм, от керамических труб без изоляции — 250 мм,а при теплоизоляции с сопротивлением теплопередаче 0,3 кв.м · °С/Вт негорючими или трудногорючими материалами — 130 мм
3.84. Конструкции зданий следует защищать от возгорания:
б) стену или перегородку из негорючих материалов, примыкающую под углом к фронту печи, — штукатур кой толщиной 25 мм по металлической сетке или металлическим листом по асбестовому картону толщиной 8 мм от пола до уровня на 250 мм выше верха топочной дверки.

ПРИЛОЖЕНИЕ 16(обязательное).
1. Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм — до конструкций, защищенных в соответствии с п. 3.84, б.
2. Требования к отступкам приведены в следующей таблице:

Толщина стенки печи,мм

Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм

Источник: pechki.narod.ru


moyakrysha.ru

Требования к дымоходам — Дымоход-Сервис

О компании » Библиотека » Требования к дымоходам

Монтаж газового и другого обогревающего оборудования должен производиться, согласно правилам установки дымохода описанный в нормативных документах:

 — СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;

 — НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива.

 — Методика испытаний»; ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;

 — ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Должен соблюдаться правильный подбор параметров дымохода, который должен отвечать требованиям установленного оборудования, так как от этого будет зависеть его работа.

Работы по монтажу дымоходных систем должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации

Необходимо следовать рекомендациям, предложенным производителем.

Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата. В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 м/с.

Правила монтажа дымохода:

Необходим полный и свободный вывод отработанных газов в атмосферу (п.5.1.1.ВДПО).

Каждому тепловому оборудованию должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).

Диаметр дымохода должен быть не меньше выхода трубы теплового оборудования (3.71.СНиП-91).

Толщина металлических труб должна быть не ниже 0,5мм. Трубы должны быть произведены из легированной специальной стали с повышенной коррозийной стойкостью.

Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).

Дымовые каналы не могут иметь более трёх поворотов, а радиус закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).

Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91).

Такая высота обеспечивает нужную тягу и дает требуемое разрешение. Вытяжные вентиляционные каналы, которые расположены вблизи с дымовой трубой, должны быть равными с высотой труб по 5.1.14.ВДПО.

Над кровлей возвышение дымовых труб следует делать по п.3.73.СНиП-91

до 500мм при плоской крыше;

до 500мм выше парапета или кровли, если трубы расположены менее 1,5 м до конька или парапета;

не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

Монтаж всех элементов выполняются снизу (от генерирующего оборудования) и следует вверх. Установка труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе применяют герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ).

Трубы и другие применяемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые 2 м дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода монтируются к строительной конструкции также кронштейнами. Исключено прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов гласят, что размещение дымовых каналов разрешено внутри стен, выполненных из негорючих материалов. Если такие стены отсутствуют, требуется применять  коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

www.dymservice.ru

Дымоход для газового котла: СНИП, правила установки

Строительные нормы и правила установки дымохода для газового котла – СНИП!

Видимые нами с улицы, возвышающиеся над крышей дома, дымоходные трубы – это только какая-то маленькая часть всей сложной конструкции, которая отвечает за переработку продуктов сгорания и за отвод дыма из помещения. Какое топливо Вы будете использовать для отопительного оборудования не важно, оно в любом случае должно обязательно снабжаться специальной системой для выхода наружу продуктов сгорания. Очень важно иметь представление об устройстве дымоходной системы в Вашем доме, так как эти знания помогут Вам правильно и грамотно пользоваться газовым котлом.

Дымоход для газового котла обязан проектироваться в соответствии с требованиями норм СНиП II 35, и СНиП№2.04.05 «Конструкция дымовых и вентиляционных каналов».

Стоит помнить о том, что отвод переработанных продуктов сгорания от газовых котлов, от печей, и от других газовых бытовых приборов должен быть у каждого обязательно ОТДЕЛЬНЫЙ.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

Когда в кирпичный дымоход устанавливают однослойную трубу, изготовленную из нержавеющей, устойчивой к кислотам стали – процесс называют гильзовкой дымоходного канала. Благодаря данному способу установки дымохода намного быстрее происходит процесс прогревания дымоходного канала, по отношению к температуре конденсата. При сжигании газа образуется губительно действующий конденсат и кислая среда, а данная конструкция дымохода помогает защитить от негативного их воздействия.

В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

Требования к дымоотводам согласно СНИП

  • Дымоход для котла газового по СНиП должен быть вертикальным. Наклон дымохода допускается на 30 градусов и с отклоном в бок 1м, при этом необходимо соблюдать площадь сечения наклоняемых участков дымохода (она должна быть не меньше сечения вертикальных).
  • Часть трубы, которая соединяет газовый котел с дымоходом, должна быть закреплена только вертикально. Длина этой части трубы должна быть больше полу-метра (если считать от нижней части дымоотводящего патрубка газового котла до горизонтального участка оси).
  • Если высота потолка в помещении до 2,7м, то для газовых котлов, имеющих стабилизаторы тяги, допустимо уменьшение длины вертикальной части трубы до 0,25м, в случае если стабилизатор тяги отсутствует — до 0,15 м.
  • В новых домах общая длина (суммарная) горизонтальных соединительных частей трубы дымохода должна иметь не больше 3 м, а в домах уже существующих — не больше 6 м.
  • В сторону газ. устройства наклон трубы должен иметь 0,01 градус, не меньше.
  • Поворотов на дымоходных трубах допускается не больше 3, при этом сам изгиб поворота должен иметь радиус закругления, не меньший за диаметр трубы.
  • Ниже места подсоединения трубы от газ.котла к дымоходу должны размещаться сборник для конденсата и ревизия.
  • Расстояние от соединительного участка трубы до потолка (либо стены) из несгораемого материала допускается не меньше 5 см. С использованием легкосгораемых материалов – не меньше 25см. Возможно сократить расстояние с 25 до 10 см, но только с использованием защиты (сталь+асбест, толщиной не меньше 3мм). Теплоизоляция должна выходить за габариты соединит. трубы на 15см с каждой стороны.
  • Исключена должна быть вероятность провисания крепления соединительных труб и подвески. Каждое звено соединительных труб дымохода должно плотно соединяться друг с другом, без зазоров. Звенья должны входить одно в другое по направлению дымовых газов — не меньше чем на ½ (половину) диаметра дым. трубы. Также необходимо установить плотно соединительную трубу к дымовому каналу. Для того чтобы конец трубы не выступал за пределы стены канала используют ограничители – гофр или шайбу.
  • В случае, если Вы подключаете сразу несколько приборов, которые не имеют стабилизаторов тяги, к общему одному дымоходу, то тогда на дымоходных трубах должны быть заслонки-шиберы (диаметр их отверстия не меньше 15мм).
  • В заслонках, которые установлены на дымоходах газ. котлов, отверстия должны быть не меньше 50мм (в диаметре).
  • Важен свободный и полный выброс отработанных продуктов сгорания в окружающую атмосферу.
  • Для каждого отопительного устройства должен быть свой отдельный дымоход.
  • В целях очистки от отработанных газов в каналах дымохода должны размещаться углубления, глубиной – 250 мм.

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Установка на дымоходах для газ.колонок/котлов, зонтов и прочих насадок не допустима (исключением лишь будет КОНУС, т.к. он считается как переход с трубы термо в трубу одностенную).

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Основные правила установки дымохода

  1. Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
  2. Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
  3. Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
  4. Необходимо следовать всем рекомендациям производителя.
  5. Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
  6. Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Запрещено:

  1. Выполнять каналы из неплотных, пористых, шлакобетонных и других материалов;
  2. Проводить прокладку дымоотводящих труб от печей/приборов через жилые комнаты;
  3. Устанавливать шибер при присоединении приборов, имеющих стабилизаторы тяги, к самому дымоходу;
  4. Устанавливать выход дым.канала через наружные стены:

— в подъезды, переходы крытые, арки;

— в закрытые балконы, эркеры, лоджии;

— в зданиях-памятниках, без разрешения спец.ведомства, которыми они охраняются;

— через стены зданий, выходящих на улицы/площади, имеющие градостроительную, историко-архитектурную ценность;

— в зданиях, в которых запрещена установка газ.приборов согласно ДБН№В.2.2-9, СНиП№2.08.01, СНиП№2.04.05.

Отверстия дым.каналов на наружной стене зданий при выходе продуктов сгорания от отопительного устройства через наружную стенку без вертикальн. канала, следует размещать согласно с инструкцией по монтажу газ. оборудования изготовителя, но на расстоянии, не менее, указанных в следующей таблице:Проверка дымоходных труб должна происходить не меньше двух раз за отопительный сезон и обязательно высококвалифицированными работниками. Также ими должно проводиться и обследование самих дымоходов.

Дымоход для газового котла по СНиП работать будет всегда качественно и самое главное с учетом всех законодательных норм!

Поделиться в соц. сетях

http://teploikomfort.ru

legkoe-delo.ru

СНИП — дымовые трубы котельных

Установленные нормы, по которым необходимо проектировать дымовые трубы

Согласно требованиям СНиП II-35-76 установка и проектирование дымовых конструкций производится по таким правилам:

Труба дымовая, её конструкция должна соответствовать утвержденным проектам.

При использовании искусственной тяги, величину высоты необходимой трубы для дымохода рассчитывают согласно с указаниями формул рассеивания загрязняющих атмосферу веществ, выбрасываемые заводами, также санитарными нормами, установленных для промышленных организаций.

При использовании естественной тяги размер высоты дымовых конструкций устанавливается на основании выводов аэродинамических подсчетов газовоздушного тракта. Делая расчеты выброса вредных компонентов в атмосфере необходимо учитывать максимальные показатели концентрации окиси углерода, золы, двуокиси азота и окислов серы. Выделяемое количество вредоносных выбросов считается исходя из данных предприятий изготовителей котлов, если такие данные отсутствуют — подсчитывают путем вычисления. Устья дымовых сооружений для котельных обязательно должны переходить метки ветрового подпора, соответствовать не менее полметра над крышей, и не меньше 2 метра кровли высокой части постройки, либо наивысшего сооружения в радиусе до 10 метров.

  • Должный диаметр трубы рассчитывается в зависимости от материала с которого изготавливается.
  • Должен соответствовать количественному объему дыма, возникающий в трубах. Данной показатель высчитывают принимая во внимание неизменной величины уклона поверхности дымохода (внутренней стороны), плотность самого воздуха, газовое давления на выходе и многие другие величины, имеющие влияющие на качество дымоходов в использовании.
  • Объем получаемого конденсата, соответственно стандартным установленным нормам.
  • Наличие соответствующих физических характеристик материала трубы.
  • Имеющиеся проемы газохода, которые соответствуют всем утвержденным нормам итоговой сумы площади ослабления.
  • Необходимая форма прилагаемых газоходов трубы.
  • Соответствие в сооружении трубы осадочных швов нужной температуры.
  • Имеющаяся теплоизоляция, позволяющая уменьшить в стволе трубы напряжение термическое.
  • Соответствие установленным нормам противокислотная устойчивость материала конструкции трубы, отвечающего за теплоизоляцию.
  • Соответствие необходимой высоты ствола и защита от воздействия агрессивных влияний на внутренний дымоход продуктов горения, полученных от всех применяемых видов горючего.
  • Наружная окраска маркировки и световое отделение трубы обязательны, согласно параметрам установленным.
  • Дымовая труба, защищенная антикоррозийным покрытием с наружи стального сооружения и элементов трубы.

Фундамент трубы должен иметь лазы, предназначенные для осмотра, и обеспечения отвода конденсата. Такая проверка необходима перед эксплуатацией конструкции, ведь результат очень важен и влияет на то, дадут разрешение на эксплуатацию или нет.
Скачать СНИП думовые трубы (актуализированная версия)

Возврат к списку

www.teplotut.com

РубрикаРазное

Добавить комментарий
