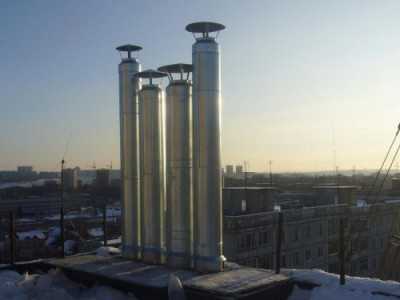

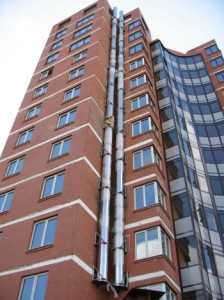

Дымоход в квартире – Устройство дымохода в многоквартирных многоэтажных и малоэтажных домах

Сэндвич-трубы представляют собой довольно простую конструкцию, в которой используется система гильзования. Только между такими трубами располагается слой изоляционного материала.

Модульные и керамические трубы довольно просто собираются. Но их в стандартных многоэтажных домах нет возможности встретить. Чаще всего они используются в частных домах или в коттеджных многоквартирных строениях.

Также такой вид труб используется для изготовления кирпичного дымохода. Они прокладываются вовнутрь основного дымохода. Расстояние между кирпичной трубой и керамической можно заполнить бетонным раствором или использовать специальные минеральные изоляционные материалы.

Какой трубе отдать предпочтение для сооружения дымохода

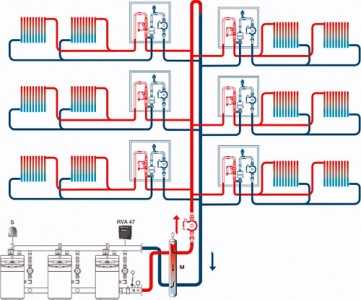

Выбор трубы для дымохода напрямую зависит от системы отопления. В многоэтажных домах с квартирами используются кирпичные вентиляционные каналы. Это обусловлено тем, что всё строение может быть возведено с применением такого строительного материала. Если же дом панельный, то очень часто для изготовления дымохода (вентиляции) используются асбоцементные трубы. Керамические и металлические стоят гораздо дороже.

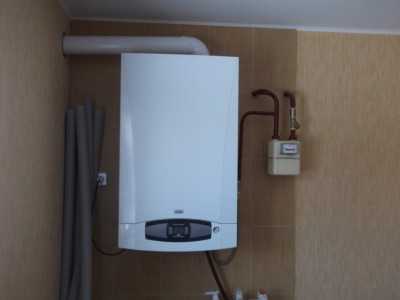

Что касается автономного отопления в квартире, то лучше отдать предпочтение металлическим или керамическим дымоходам. Они могут проходить через стены и выходить на самую крышу, но только по наружной стене строения.

В таком случае трубы крепятся специальными металлическими держателями, которые монтируются на стену здания. Дымоход в многоквартирном доме чистится ручным способом с использованием металлических щёток.

proekt-sam.ru

Дымоход для газовой колонки в квартире и частном доме

Газовые колонки экономичны в своей функциональности и безопасны для человека при условии наличия дымоотводящей системы, которая не только обеспечивает эффективную работу прибора, но и успешно справляется с выведением продуктов сгорания природного или сжиженного газа. Необходимым условием для подключения газового оборудования является соблюдение нормативных требований и правил установки.

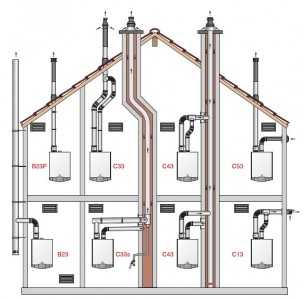

Виды дымоходов

Газовые водонагревательные приборы делятся на устройства открытого и закрытого типа:

• первые оснащены камерой сгорания открытого типа, т.е для горения газа в этих устройствах используется воздух из атмосферы;
• вторые сжигают топливо в закрытой камере за счёт принудительной подачи воздуха с помощью вентилятора.

Принцип работы устройства — это определяющее условие для выбора дымоходной трубы. В первом случае используются дымоходы из кирпича, металла или керамики. Во втором, необходимо устройство специального дымохода коаксиального типа.

Дымоходы для колонок открытого типа

Для выведения отработанного газа допустимо применять три типа дымоходов, различающихся материалом изготовления.

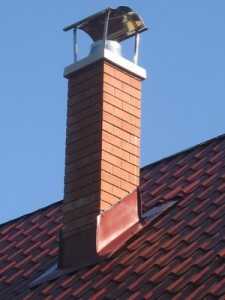

Кирпичные дымоходы

Кирпич достаточно долго был единственным материалом для изготовления дымоходов. Главным преимуществом таких конструкций является доступность и низкая стоимость. Этот материал можно купить на любой строительной базе, а для сооружения дымохода из кирпича кроме воды и песка ничего не требуется.

Недостатков у них гораздо больше. Прежде всего это сам материал. Красный керамический кирпич не является огнеупорным материалом. При этом он гигроскопичен и впитывает влагу.

В дымоходе неизбежно образуется конденсат, который при смешивании с сажей, оседающей на стенках, превращается в агрессивную среду. Кирпич её впитывает и разрушается изнутри. Целостность вытяжной трубы нарушается. Наличие швов и неровность кирпича приводит к более быстрому засорению дымохода.

Прямоугольная форма вытяжной трубы способствует образованию местных завихрений, препятствующих выходу газа. Что также приводит к загрязнению внутренней поверхности.

Это важно! Кирпичные дымоходы требуют чистки два раза в год и регулярного проведения ревизий.

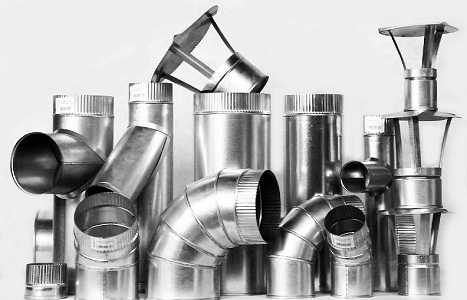

Металлические

Преимуществ у такого материала гораздо больше:

• Небольшой вес. Позволяет крепить металлический дымоход на стену и не требует установки дополнительного фундамента.
• Скорость монтажа. Чаще всего это метровые секции, которые соединяются хомутами. Поэтому такая система собирается за один рабочий день.
• Возможность изменения трассы. Это бывает необходимо в тех случаях, когда при проектировании установка дымохода не предусматривалась и проложить вытяжную трубу прямо не представляется возможным. Производители предлагают специальные элементы трубы, позволяющие изменить направление трассы. Для этого существуют нормы и допуски, регламентирующие угол изгиба и число поворотов. Без предварительных расчётов этого делать нельзя.
• Удобство обслуживания. Сажа практически не оседает на гладкой поверхности, поэтому часто чистить не нужно.
• Большой срок службы. При правильном подборе сорта стали срок эксплуатации таких устройств неограничен.

Различают одноконтурные и двухконтурные металлические конструкции:

• Двухконтурные изготовлены из термостойкой стали. По сути это труба в трубе с утеплителем из негорючего материала между ними. Теплоизоляция выполнена на основе горных пород базальтовой группы и способна выдерживать большие температуры. Труба долго остаётся тёплой, что препятствует образованию конденсата. Наружную облицовку делают из нержавеющей стали или оцинкованного железа.
• Одноконтурные конструкции изготавливают из нержавейки или гофры, которую применяют для сложных конструкций, что позволяет сэкономить на крепеже, углах поворота и переходниках. Гофрированные каналы делают и из алюминия, но он быстро прогорает, поэтому требует постоянного наблюдения.

Из-за своих характеристик и невысокой стоимости этот вид дымоходов сегодня наиболее распространён, даже несмотря на некоторые недостатки:

• Для высоких дымоходов необходимо устанавливать несущую конструкцию, что неизбежно потребует дополнительных затрат.
• Чтобы привязать трубу к архитектурному стилю дома, придётся воспользоваться услугами дизайнера.

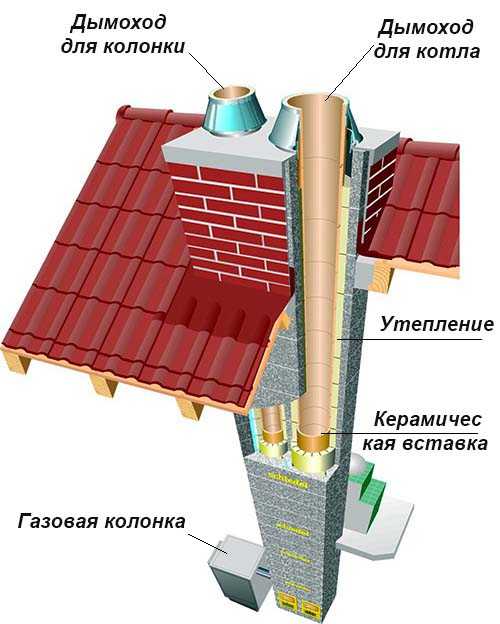

Керамические

Конструкция состоит из керамической трубы толщиной 1,5-2 мм, изоляции и облицовки из керамзитобетонных блоков. Керамика не впитывает влагу и устойчива к агрессивным средам. Поэтому главным преимуществом дымоходов из этого материала является их надёжность. Помимо прочности самой керамики, облицовка также защищает трубу от механических повреждений и надёжно изолирует её.

Статическая устойчивость при пожаре. Это свойство керамического дымохода наиболее актуально в многоэтажных домах, так как он проходит через все помещения. В случае пожара на одном из этажей, огонь по нему не перекинется на другие.

Сажа неизбежно оседает на стенках дымохода, поэтому их необходимо периодически чистить. Если этого не делать, то может произойти её возгорание. При этом температура в вытяжной трубе достигает 1000 градусов. Конструкции дымоходов должны выдерживать такие перепады температур. Керамические изделия в таких ситуациях как нельзя лучше справляются с этой задачей.

Производители систем гарантируют 30 летний срок службы.

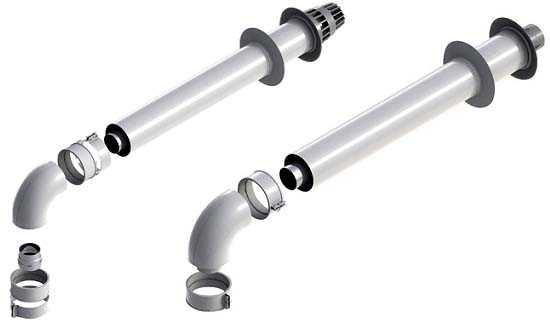

Коаксиальный дымоход для газовой колонки

Более современные типы колонок — турбированные, которые требуют для работы устройство коаксиального дымохода.

Конструкция состоит из двух труб, вставленных одна в другую. По той трубе, что расположена в центре, продукты сгорания выводятся наружу, а по другой, внешней, через зазор между ними подаётся воздух, который обеспечивает процесс горения.

Рекомендации по выбору дымохода

Проще и дешевле всего для городской квартиры обходится подсоединение гофрированной трубы.

Здесь важно учитывать, что гофра имеет свойство довольно быстро прогорать. Поэтому будет необходимо время от времени осматривать дымоход для обнаружения возможных повреждений.

Толстые трубы из стали или асбеста слишком тяжёлые и усложняют установку. К тому же, придётся использовать утеплитель и облицовывать листовым металлом, что увеличивает расходы.

Керамические конструкции будут идеальным решением, если владелец дома или квартиры не настроен экономить на материалах. Системы Schiedel UNI отвечают всем современным требованиям, но из-за высокой стоимости недоступны среднестатистическому домовладельцу.

Чаще всего самым лучшим и популярным решением является установка двухконтурных дымоходов из термостойкой стали.

Особенности установки дымохода в квартире и частном доме

Установку начинают с проведения всех необходимых замеров, подготовки инструмента и комплектующих, при этом монтаж дымохода в квартире и частном доме различаются.

Дымоход в частном доме

В домах, как правило, устанавливаются наддувные газовые котлы, которые работают не только как водонагреватели, но и как отопительные устройства.

Обратите внимание! СНИП регламентирует обустройство дымоходов требованиями к высоте, длине, комплектации и конфигурации устройства. Соблюдение правил установки дымохода — необходимое условие для подключения газового оборудования.

От стены до дымохода расстояние не должно быть менее 5 см, если материал устойчив к горению, и не менее 25 см (при материале стен из горючих материалов, например, деревянных). При установке асбестового или стального щита расстояние между котлом и пожароопасным материалом стен может быть уменьшено до 10 см .

Общая длина всех горизонтальных участков дымохода не должна превышать 3 м. Дымоход вертикальный допускается монтировать с выступом в 1 м и уклоном в 30°, когда требуется обогнуть строительные конструкции.

Разрешается не более трёх поворотов трубы. При прокладке дымохода сквозь несгораемую стену, в ней делают проём определённой утверждённым проектом величины, а после того как труба уложена, зазор заполняют негорючим материалом.

В деревянной стене выпиливают сквозное отверстие, размеры которого превышают диаметр дымохода на 38 см. С одной стороны его зашивают оцинкованным железом, затем укладывают утеплитель на основе базальтовой породы и также зашивают листом.

Обратите внимание! Если перекрытия в доме деревянные, то дымоход размещают на расстоянии 50 см от потолка.

Технология обустройства дымохода:

• Сварить трубу необходимой длины и конфигурации.
• В стене вырезать отверстие диаметра, превышающего диаметр трубы. В этот зазор установить гильзу, которая защитит стену от нагревания.
• Пространство между трубой и гильзой заполнить асбестом или керамзитом.
• Трубу закрепить опорным кольцом в месте пересечения перекрытий.

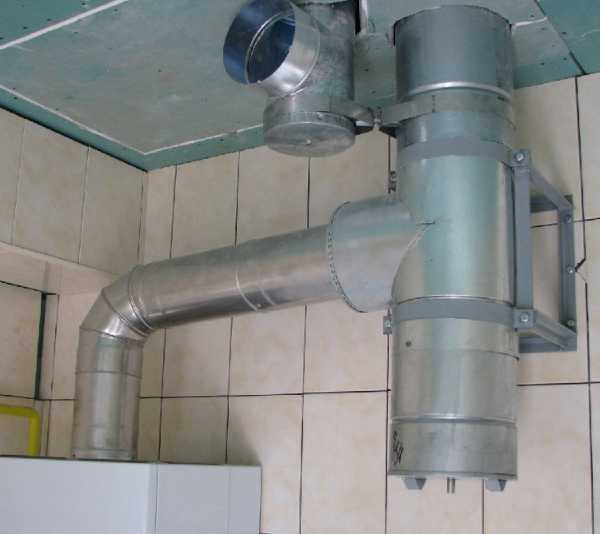

В квартире

При монтаже дымохода для квартир в многоквартирных домах часто сталкиваются с тем, что дымоходных шахт в них нет. Подключение газоотводов к вентканалам запрещено. Единственный способ решить проблему — установка более современной турбинной колонки с коаксиальным дымоходом.

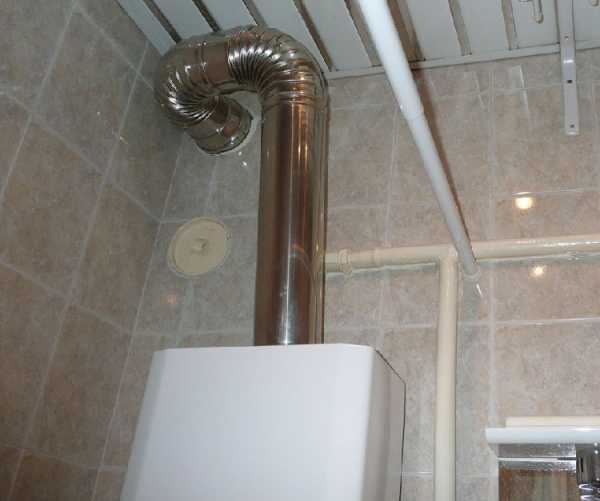

При наличии дымоходного канала задача облегчается: трубу из гофры нужной длины закрепляют на выходное отверстие газового нагревательного прибора с помощью хомута. Второй конец трубы закрепляют в дымовом канале.

Для обустройства дымохода из других материалов важно заранее подготовить все детали и соединить их между собой, скрепив хомутами, и обработать герметиком.

infotruby.ru

особенность для квартиры и частного дома

Работа газовых нагревательных приборов, будь то котел отопления или колонка для подогрева воды, сопровождается образованием угарного газа, выделяющегося в результате сгорания топлива. Распространение токсичных соединений внутри помещения несовместимо с условиями жизнедеятельности человека. Поэтому при установке отопительного оборудования его снабжают дымоотводом для выведения продуктов горения за пределы помещения. Срок службы дымоходной трубы определяется в эксплуатационных проектах газовых приборов с условием использования рекомендуемых материалов и качественного исполнения правил установки.

Разновидности дымоходов

Трубы для отвода выхлопных газов из горелок отопительного оборудования могут различаться по своим функциональным характеристикам и материалам, из которых их изготавливают. В первом случае данные элементы могут выполнять прямое предназначение или осуществлять другие функции.

Прямой дымоход

Эта модель предназначена исключительно для применения по назначению. Ее длина и конфигурация зависит от расположения прибора отопления по отношению к предусмотренному каналу для вывода угарного газа. Изготавливают такие приспособления из ряда рекомендованных материалов с применением элементов, позволяющих изменять линейную конфигурацию.

Коаксиальный

Данная конструкция предусматривает дополнительный контур, который используют для обычной вентиляции помещения независимо от работы оборудования. Визуально это выглядит в виде дополнительной трубы, одетой поверх газоотводящей, с соблюдением требуемого зазора. С внутренней стороны помещения этот элемент имеет открытую зону, позволяющую производить забор воздуха.

Гофрированная труба

К такой вариации чаще всего прибегают в помещениях со сложной конфигурацией, где изделие, повторяющее многосторонний контур стены, может сохранить эстетическую привлекательность. Производят гибкие трубы из многослойной алюминиевой фольги, уложенной между рядами стальной проволоки, исполняющей армирующие функции. Наружную поверхность изделия ламинируют, придавая ему привлекательный вид.

Нержавейка

Применяется в основном для изготовления двухслойной модели, укомплектованной термобарьером. В качестве теплоизоляции используют базальтовую вату, устойчивую к высоким температурам. Данный материал обладает наиболее продолжительным сроком службы и применяется для устройства экономайзеров, способных отапливать смежные помещения.

Оцинкованная сталь

Наиболее распространенный материал, применяющийся в бюджетных вариантах дымоходов, обладающий привлекательной ценой. Для установки газоотводящей трубы из этого материала необходимы точные размеры всех составляющих с учетом угла поворота коленных соединений.

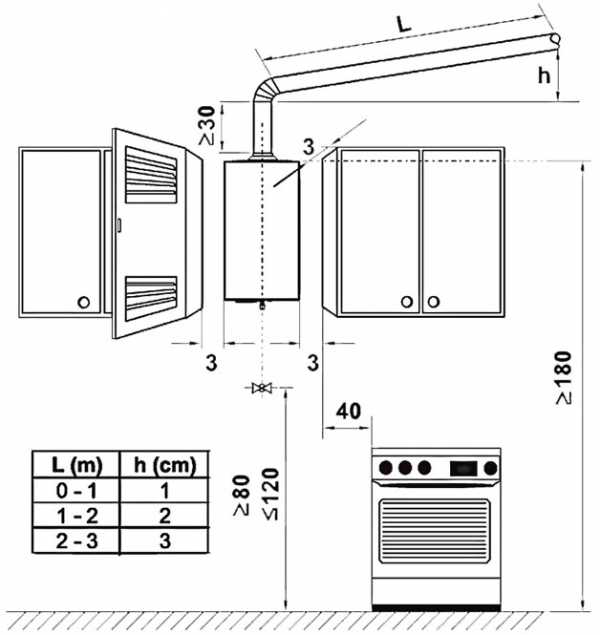

Установка в квартире

При установке газовых отопительных приборов в таких условиях можно столкнуться со сложностями, отсутствующими в частном доме. В большинстве случаев на кухнях квартир имеются лишь вентиляционные шахты, не предназначенные для дымохода. В подобной ситуации лучше всего вывести коаксиальный газоотвод на фасадную часть здания.

Важно учесть, что его расположение должно быть выдержано на регламентированном расстоянии от существующих окон и иных выводов во избежание конфликтов с соседями.

Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще. В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны.

Установка в частном доме

Здесь сделать конструкцию дымохода намного проще из-за того, что расположение дымоходных каналов всегда можно спроектировать в наиболее удобном для этого месте. Существует несколько правил, которые важно соблюдать при монтаже дымохода в таких условиях:

• все горизонтальные линии приспособления должны иметь небольшой уклон по направлению к агрегату;
• при прохождении трубы через каменную стену щели, образующиеся вокруг, необходимо уплотнить жаростойким изолятором;
• в нижней части вертикального отвода нужно встроить специальный лючок для периодической чистки, а при необходимости – кран для сброса конденсата.

При прохождении деревянной перегородки края шахты должны быть удалены от поверхности трубы на 20 см. С внешней и внутренней стороны стены изделие фиксируют металлическим листовым материалом (можно оцинкованным железом), а пустоты заполняют изолятором, выдерживающим высокие температуры.

Следует знать, что в доме с деревянными перекрытиями дымоотводную трубу нельзя приближать к потолку на расстояние меньше 50 см.

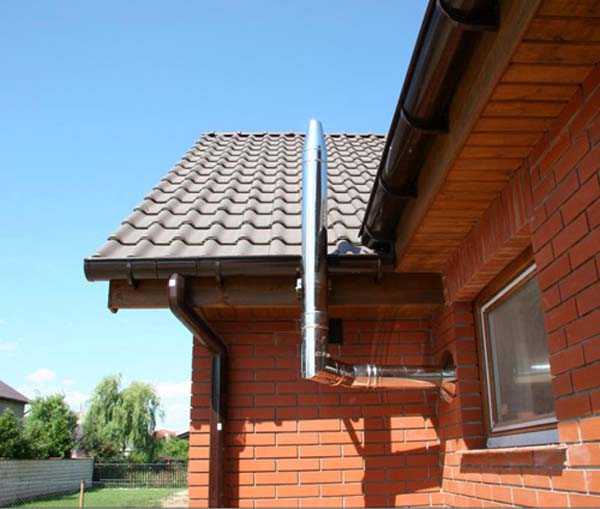

Установка на фасаде двухслойной (сендвичной) трубы производится на хомутах, посаженных на кронштейны. Причем крепления не устанавливают в месте соединения элементов. Конец трубы не должен упираться в горизонтальный фрагмент крыши, это снизит силу тяги.

Совместимость дымохода с вытяжкой

Объединять газовую колонку и вентиляцию в один вывод не разрешается. В первую очередь, включенная вытяжка может сбить пламя фитиля колонки. Но даже если этого не произойдет, то принудительный поток от вытяжки начнет выдавливать угарные соединения внутрь помещения. Это недопустимое условие для эксплуатации газовых агрегатов, способное привести к страшным последствиям.

Основные правила установки дымохода, расчет диаметра и высоты трубы

Для всех отопительных устройств, будь то котлы или газовые колонки, существуют общие правила установки дымоходных конструкций. Поэтому при монтаже системы необходимо соблюдать определенные требования:

1. Если в агрегате предусмотрен вертикальный выводной патрубок, то длина первого пролета не должна быть меньше 250 мм при высоте потолка, составляющей 2,7 м. Если он выше, наименьшее расстояние до первого изгиба составит 500мм.
2. Минимальное приближение дымоходной трубы к термоустойчивой поверхности (камень, штукатурка) допускается на расстояние 5 см. Если стена деревянная или обшита горючими материалами, то это значение увеличивают до 10 см.
3. Суммарная протяженность горизонтальных труб не должна превышать 3-метровой отметки.
4. Снаружи здания допускается уклон вертикальной магистрали в пределах 30^о, иногда это необходимо для обхода горизонтальных конструкций или края крыши.
5. Если газовая колонка подключается к отводящей трубе котла, то врезка будет находиться на расстоянии, превышающем 75 см.
6. Дымоотвод может иметь не более 3 поворотов.

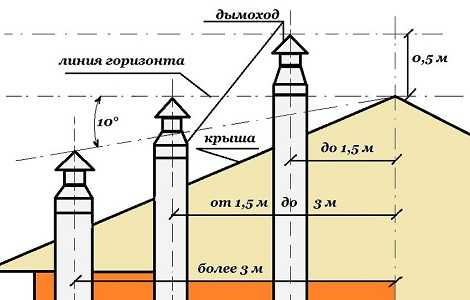

Минимальная высота дымоходной трубы должна составлять не менее 5 м, если считать от патрубка агрегата. Диаметр используемого изделия не может быть меньше выходного канала устройства.

Тяга дымохода

Этот показатель означает эффективность работы дымовыводящей системы. Он определяется по скорости движения воздуха в трубе. Чем выше показатель силы тяги, тем быстрее совершается выход продуктов горения и интенсивнее подается кислород к горелке. Направляющей силой для внутреннего потока в трубе служит разница давления между точкой входа и верхней частью конструкции.

Опасные последствия неисправностей

В результате полной или частичной закупорки дымоходного канала может произойти проникновение угарного газа во внутреннюю часть строения, создавая опасность для здоровья человека. Постепенное поступление углерода в помещение может пройти незаметно для жильцов, особенно это опасно в ночное время, когда все спят. Чем раньше обнаружена утечка, тем меньше вреда она доставит. В лучшем случае пострадавшие перенесут приступ мигрени, в худшем – летальный исход.

Опасность представляет также снижение притока кислорода в камеру сгорания. Обычная печь в этой ситуации попросту угасает, а в случае с газовыми агрегатами может произойти утечка горючих соединений. В этой ситуации прибавляется риск возникновения пожара, что также влечет за собой необратимые последствия.

Способы проверки тяги

Для определения показателя эффективности дымоходной конструкции существует ряд действенных методов. К ним следует прибегать перед началом отопительного сезона для проверки пригодности системы к длительному использованию. В летний период причиной засорения трубы могут стать птицы или мелкие животные, которые гибнут, угодив в отверстие и не имея возможности выбраться.

Анемометр

Существует прибор, который изобрели для определения скорости продвижения газа по проводящей системе, в народе он получил название «ветромер». Данное устройство приспособлено с большой точностью определять рабочие характеристики дымоотвода с целью пригодности его к эксплуатации. Основным недостатком такого оборудования является его значительная цена.

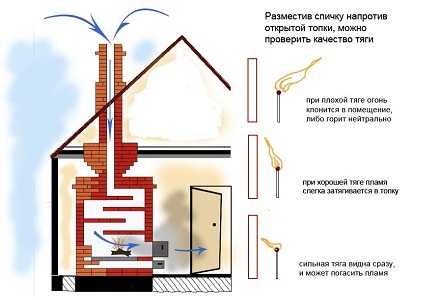

Народный метод

Скорость потока воздуха в дымоходе при минимальном перепаде высоты в 5 м всегда должна иметь ощущаемый показатель. Поэтому пламя, зажженное в нижней точке системы, при отсутствии помех всегда повернется в трубу. Если это условие не соблюдается, рекомендуется приступить к проверке дымопровода на засорение.

Заключение

Дымоотводная система необходима для решения двух основных целей. Во-первых, с ее помощью удаляются вредные соединения, во-вторых, она нужна для подачи кислорода, необходимого для поддержания процесса горения. Для газовых агрегатов бесперебойная работа системы имеет не меньшее значение, чем для каминов или разнообразных печей.

В случае возникновения подозрения, что тяга ослабилась, необходимо приостановить работу отопительной техники до устранения причин неполадок. Самый надежный способ проверки тяги – это применение анемометра, однако при помощи бумаги и спичек также можно установить наличие «пробки».

Похожие статьи:

vseprotruby.ru

Дымоход для газовой колонки в частном доме и квартире

Газовые приборы очень важны для жизнедеятельности людей, поэтому очень важно правильно и грамотно подходить к вопросам монтажа и установки дымохода для газовой колонки. От соблюдения правил и нормативов будет зависеть не только исправность и качество работы самой системы, но и здоровье, а главное жизнь обитателей жилья. Далее рассмотрим не только основные характеристики и разновидности, но и особенности монтажа, учитывая характер строения, квартира это либо частный дом.

Разновидности дымоходных труб

Самым главным критерием, который служит при выборе, является разновидность самого источника. Большая часть нынешних приборов оснащены внутренними камерами сгорания. Более продвинутые системы уже оснащаются закрытыми камерами, воздух попадает с помощью специального компрессора. Учитывая данные особенности, будут отличаться и дымоходы для газовых колонок.
Проточные колонки считаются атмосферными, потому что воздух поступает естественным путем. Турбированные колонки – это те, где воздух нагнетается силой. Как видим, разница очевидна.

Для отведения первого типа, можно использовать:

• Кирпичные каналы, внутри которых установлены отдельные модули из металла или керамики.
• Оцинкованные трубы.
• Эмалированные.
• Гофрированные из «нержавейки».

Стальные эмалированные дымоходы

Как правило, используется подключения из нержавейки или гофрированного алюминия. В использовании подобных конструкций есть весомый минус, а именно вероятность прогара в любой момент, что может привести к трагическим последствиям. Поэтому производители не рекомендуют их использовать для приборов.

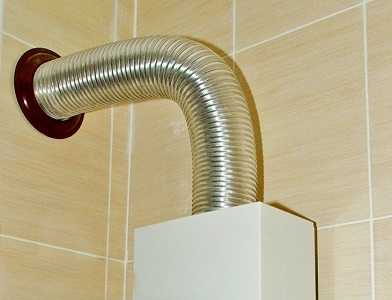

Использование гофрированной трубы для дымохода

Второй тип колонок предусматривает установку, коаксиальных дымоходов. Их тип системы и конструкции достаточно прост. Труба меньше, чем выходной патрубок, помещенный в специальную гильзу, между стенками будет определенная прослойка, через которую будет осуществляться поступление воздуха. Тем самым, воздух движется навстречу, попутно обмениваясь теплом.

Требования к дымоходу

Устройство дымохода для газовой колонки требует особых навыков монтажа, а также специфического выбора материала для канала. В зависимости от типа, дымоотводная труба должна именно не только определенный размер и диаметр, но и уровень наклона. Итак, для вертикальных труб, требования таковы:

• Высота традиционно не более 6 метров.
• Диаметр подбирается исходя из размера выходящего патрубка на источнике тепла.
• Уровень наклона в местах изгиба не должен превышать 5 градусов.
• Требования к выходу над крышей, точно такие же, как и для твердотопливных котлов. (Не выше конька).

Требования к коаксиальным трубам:

1. Максимальный горизонтальный участок не более 3 метров.
2. Уровень наклона в сторону котла не более 3 градусов. Этого достаточно для оптимального стекания конденсата в специальный приемник.
3. Расстояние от стены не менее 50 см.

Коаксиальный дымоход для газовой колонки

Дымоход для колонки, у которой предусмотрен закрытый тип горелки, обладает несколькими отличительными особенностями, некоторые из них уже были перечислены выше. Итак:

1. Максимальный вертикальный участок должен быть не более 1,5 метров.
2. Коаксиальный тип в обязательном порядке требует установки конденсата приемника.

Коаксиальный дымоход

Устройство подобной трубы достаточно простое:

• Внутренняя труба служит для отвода отработанных газов (она меньше диаметром, чем основной патрубок).
• Внешняя труба совпадает с размером патрубка.
• Образованный зазор в 0,5 – 1,5 мм, обеспечивает надежное поступление воздуха.
• Оголовок крепится в обязательном порядке, как обычный с «колпачковым» видом, так и в форме дефлектора.

Главное при выборе и установке дымохода для газовой колонки подобного типа – это знать диаметр выходного отверстия и прилагать усилия к герметизации швов. Коаксиальный требователен к герметизации, поэтому используйте специальные герметики и прорезиненные вставки.

Монтаж в квартире

Для газовой колонки в квартире применяются такие правила и нормы:

• Обязательное наличие лючков для дымохода (особенно если речь идет о коаксиальном канале).
• В квартирах запрещено использовать тяжелые кирпичные каналы из-за высокого веса.
• Общие правила также запрещают установку в квартире вблизи окон, как владельца жилья, так и соседних зданий и квартир.

Кроме того, проводя установку колонки в квартире, имейте в виду, что отработанные газы направлять в естественную вентиляцию также запрещается. Поэтому единственным вариантом в подобном случае, является установка коаксиального дымохода, с учетом правил и норма прописанных для подобного рода каналов.

Монтаж в частном доме

Правила подключения газовой колонки в частном доме включает такие нормы:

• При подключении нагревателей, вертикальный участок должен быть не менее 250 мм, в случае высоких потолков не менее 500 мм.
• Интервал между перекрытиями должен составлять не менее 25 см в несгораемых материалах и не менее 50 см. в деревянных балках.
• Сумма участок с горизонтальным расположением не должна быть более 3 метров.
• Не более 3 поворотов.
• Врезки и детали дымоотводящей трубы для газовой колонки должны располагаться на расстоянии 75 см.

Бездымоходные колонки

Колонки газовые бывают и без дымоходными, в классическом понимании вопроса. Чтобы понимать – это аналогичная система коаксиальному типу, но с некоторыми оговорками. Итак, отличие заключается в том, что в подобной конструкции, угарный газ удаляется при помощи трубы большего диаметра, а труба меньшего сечения служит для «поставки» воздуха в закрытую камеру сгорания. На вид коаксиальный канал такого типа практически идентичен.

odymohodah.ru

Обслуживание и проверка дымоходов и вентканалов в квартире

Проблемы, связанные с дымоходными каналами, вентиляционными, вызывают массу вопросов не только у деревенских жителей, но и у городских. В квартирах также регулярно следует проводить осмотр дымохода, исследовать его на предмет засорения. Воздух, который используется людьми для дыхания, является важным залогом здоровья. Вредные примеси и тому подобное, могут оказать серьезное влияние на здоровье человека. Проверка дымохода, вентиляции в квартире поможет своевременно предупредить распространение микробов, паразитов из перекрытых и засоренных шахт. Поэтому стоит внимательно относиться к данному факту, и ни в коем случае не пренебрегать им.

Периодичность

Для многоэтажных жилых вентканалов и дымоходов в многоквартирном доме, периодичность проверки должна соответствовать следующим нормам:

• Если в квартире имеется газовые приборы, то проверка дымохода проводится не менее одного раза в год.
• При отсутствии газовых приборов и тому подобных устройств, проверка шахт может выполняться один раз в год либо два.

Эта периодичность указана в СНиПах, согласно им, проверкой могут заниматься, как жилищные конторы, так и компании, специально нанятые, как владельцем жилья, так и управляющей компанией.

Необходимая документация

При каждой проверке технического состояния дымоходов, специалисты обязаны выдавать соответствующие постановление и акт приема. Данный бланк приема, должен быть обязательно заверен печатью и росписью уполномоченного. Составляется всегда два акта, один из которых остается у владельца жилища. Форма и тип бланков, должна регламентироваться, согласна последнего изменения в постановлении Правительства России No1225.

Акт обследования технического состояния вентиляционных каналов

Учитывайте также тот факт, что в самом акте в обязательном порядке должны быть учтены некоторые аспекты и указаны определенные данные. К примеру:

• Длина шахты, размер и размещение.
• Материал, используемый для изготовления.
• Контрольные точки подключения к отопителю.
• Конструктивные особенности: сужения, переходы и т.д.
• Плотность, герметичность.
• Наличие сведений о состоянии стенок, наличии завалов.
• Уровень тяги.
• Состояние оголовков.
• Высота трубы, завышение над коньком, наличие препятствий для нормальной работы.
• Состояние защитных колпаков, решеток.
• Также, в случае если заказчик потребовал провести исследование воздуха, нужно прикрепить результаты исследования.

Подобные документы, с указанными сведениями могут потребовать «газовики», МЧС, ЖК. При их отсутствии (документов), либо в связи с тем, что имеются нарушения эксплуатации котлов, печей (газа превышающих срок службы 20 лет), наличие неисправное либо полное отсутствие защитной автоматики, представленные органы, вправе выписать постановление, на запрет эксплуатации жилья, с правом перекрытия газовой трубы.

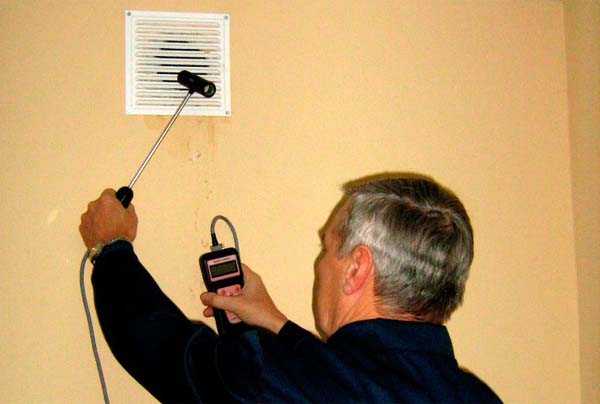

Способы проверки

Проверка вентиляции и каналов дымоходов происходит разными способами. Для специальных «контор» занимающихся вентиляционными каналами дымоходов, процесс проверки заключается в использовании специальных электронных приборов. Подобные приборы дают четкую картину засоренности труб и в целом воздухообмена. Наиболее точной, правдивой проверкой считается та проверка, когда используется специальный инструмент, как анемометр. Данный прибор может быть, как отечественного производства, так и иностранного. В таких приборах производители предусмотрели установку нескольких датчиков и модулей, отвечающих за вычисление. Сравнивать показатели, нужно ориентируясь на принятые за средние показатели движения воздуха:

• Для кухни – это 60 м³/ч, если нет газовой плиты.
• Санузел – 25 м³/ч.

Для понимания процесса, нужно знать, что показания выдающиеся анемометром – это скорость воздуха в шахте. Зная её, а также сечение и диметр дымохода, можно вычесть с помощью специальных таблиц, производительность системы.

Кроме того, проверить тягу в дымоходе подвластно и простым гражданам, не обладающим таким приспособлениями. Можно по старинке использовать спичку и лист бумаги. Но, все-таки точного ответа вы не получите, поэтому наиболее лучшим способом, безусловно, считается использование специализированных приборов.

Содержание проверки

Содержание включает определенный алгоритм работы дымохода и тяги дымоходов. Обращайте внимание во время проверки, были ли выполнены следующие условия:

• Приоткрывается обязательно окно, чтобы создать небольшой приток свежего воздуха.
• С канала удаляется решетку и другие детали декора и защиты.
• Включенный прибор, а точней его крыльчатку, помещают непосредственно в шахту, на уровень 5 – 10 см.
• Считываются данные полученные во время проверки, отображающиеся на табло.
• Полученные данные нужно сопоставить с таблицей соответствия.

Акт Санитарно-эпидемиологического обследования системы вентиляции

Для справки, скорость движения в минимальных значениях должна соответствовать следующим показателям:

• Для вентиляции не менее 5 м/с.
• Для отвода не менее 3 м/с.

Учитывайте, что если даже одно из обязательных условий проверки не было выполнено в полной мере, исследование считается не достоверным. И когда, речь заходит о судебных тяжбах, «отрезке» газа и тому подобное, в суде данное условие будет считаться важным. Поэтому, ни в коем случае не подписывайте акт, если какой-либо пункт, по вашему мнению, не был выполнен. Для обжалования можно пригласить независимую компанию.

Требования проверяющих органов

Проверяющие органы имеют право потребовать следующий перечень документов:

• Заполненный акт приема.
• Копия заверенной лицензии от МЧС.
• Копии актов периодической проверки отсутствия тяги.

Кроме того, «газовики» вправе потребовать акт о молниезащите котельного оборудования.

odymohodah.ru

Шесть ошибок при строительстве дымохода – «Дымовой»

Ошибки, допущенные при строительстве дымохода, могут аукнуться серьезными неприятностями: стать причиной затратной переделки или вовсе привести к угару или возгоранию. Поэтому жизненно важно соблюдать все строительные нормы и прислушиваться к советам специалистов.

1. Неизвестно, чем руководствуются владельцы строений, планирующие дымоходы причудливой формы. Любой печник скажет, что оптимальная форма дымохода — цилиндр. Ведь чем больше на пути дыма преград, тем сложнее ему проходить и тем больше сажи отложится на стенках.

2. На стадии проектирования не соблюдаются требования к горизонтальным участкам дымохода (их длина не должна превышать 1 метр, ведь теплый воздух движется вертикально, а не горизонтально). Несоблюдение этого требования станет причиной плохой тяги и повышенного отложения сажи на данном участке.

3. Проведя «апгрейд» отопительной системы своего загородного дома, владельцы просто используют старый кирпичный дымоход для вновь установленного отопительного котла (газового), вместо того, чтобы вставить в него гильзу — трубу из кислотостойкой стали.

Имейте ввиду: Домохозяева в первую очередь беспокоятся об эстетике интерьера, словом, о внешней стороне дела, и не задумываются о состоянии дымоотводящих каналов. Именно трубочист, а не дизайнер, может дать профессиональное заключение о состоянии этих каналов и, если надо, произвести их реконструкцию.

4. Экономия на материалах в случае монтажа дымохода неуместна. Недостаточно просто вывести его на улицу и успокоиться на этом. Дымоход должен возвышаться не менее чем на 0,5 м над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька; быть не ниже конька кровли при расположении дымохода на расстоянии 1,5- 3 м от конька. Для плоских кровель нужна дымоходная труба выше 1 метра. Неправильный расчет высоты трубы над коньком может привести к тому, что, например, дорогостоящая обшивка в новенькой бане с самой современной банной печью за несколько месяцев покроется слоем черной копоти, не говоря уже о возможном отравлении угарным газом. Обратите внимание, что трубу для дымохода не стоит делать и чересчур длинной, это затруднит выход дыма, и чистить такую трубу будет непросто.

Имейте ввиду: ремонт дымоходов зачастую обходится дороже, чем правильный монтаж при строительстве дома. И потому все параметры дымоходов должны быть учтены на стадии проектирования здания.

5. Неверный выбор материала приведет в скором будущем к незапланированным затратам. Хорошо себя зарекомендовали дымоходы из нержавеющей стали, керамические и металлокерамические дымоходы. При этом, специалисты не рекомендуют использовать материалы, не предназначенные для строительства дымоходов, например асбест и алюминий. Еще недавно дымоходам из асбестоцементных труб не было альтернативы. При этом у асбестоцементных труб есть только одно достоинство — дешевизна. Зато недостатков гораздо больше: сложность монтажа, негерметичность стыков, впитывание конденсата, наконец, при высокой температуре асбестовые трубы лопаются и даже взрываются. Стальные трубы под воздействием конденсата быстро ржавеют. Если речь идет о газовом котле, то и кирпич не вариант — кислотная среда может разрушить его за несколько лет.

6. Установив в доме дополнительную печь или камин, ничтоже сумняшеся, объединить нескольких установок в одну дымоотводную сеть. Собственно это возможно, но лишь при наличии технических расчетов, произведенных профессионалом. Нельзя самостоятельно менять размеры уже имеющегося дымохода или же объединять несколько конструкций в одну.

Советы от трубочиста

Перед розжигом стоит сжечь пару газет. Холодный воздух нагреется и при зажигании отопительного устройства не возникнет обратная тяга.

Заслонка для дымохода предотвращает появление обратной тяги. Она монтируется в дверцу печи (камина) или непосредственно в трубу дымохода. Закрывая заслонку — тяга уменьшается. Открываем — поперечное сечение увеличивается, и тяга тоже. После того, как прогорело топливо, можно закрыть заслонку, уменьшив теплопотери.

Дымоход требует чистки трубы как минимум два раза за отопительный период.

Проектирование и строительство нового дымохода – это работа для профессионала. Чтобы не наделать ошибок, собираясь купить дымоход, обратитесь к специалистам магазина Дымовой, где представлен широкий ассортимент отопительных систем для дома, коттеджа, каминные топки, печи для бань и саун, печи-камины.

akvaline.com

Дымоход для газовой колонки в частном доме и в квартире

Скоростные водонагреватели, использующие природный газ, известны еще с советских времен и установлены во многих квартирах и домах. Их главное преимущество – быстродействие и способность обслуживать несколько потребителей горячей воды. Но, как и любая газоиспользующая установка, водонагреватель требует наличия трубы для выхода продуктов горения. О том, какие существуют дымоходы для газовых колонок, и будет изложено в данном материале.

Конструкция и принцип работы газовой колонки

Конструктивно проточный газовый нагреватель практически повторяет устройство газового котла, в нем имеется 3 основных элемента:

• газогорелочное устройство;
• проточный теплообменник;
• автоматический газовый клапан.

Кроме того, в конструкцию входит управляющая арматура, соединительные трубки для газа и воды, патрубок выброса продуктов горения и различные средства автоматизации. В самых современных аппаратах наличествует электронный блок управления и вентилятор. Работает газовая колонка весьма просто: в дежурном режиме горит лишь запальник, но стоит только открыть кран горячей воды, как срабатывает датчик расхода и газовый клапан подает топливо на основную горелку, что поджигается от запальника.

Предлагаемые на рынке газовые колонки предназначены как для установки в частных домах, так и для квартир и могут иметь открытую или закрытую камеру сгорания. В первом случае воздух для горения естественным способом поступает в камеру из помещения, в котором находится устройство. При закрытой камере воздух в нее всасывает вентилятор сквозь двустенный коаксиальный дымоход.

Советы по устройству дымохода

Прежде чем поставить газовую колонку в частном доме, нужно определиться с вопросом, куда и каким образом выводить дымовые газы. Для этой цели служат вытяжные трубы – дымоходы, изготавливаются они из следующих материалов:

• Оцинкованная или нержавеющая сталь.
• Асбестовые трубы.
• Кирпичная кладка.

Когда в доме есть вытяжной канал, сделанный из перечисленных материалов и обладающий достаточной тягой, то проблема решена, можно подбирать и устанавливать газовый водонагреватель любого типа. Нужно только правильно выполнить соединение выходного патрубка устройства с входом в дымовой канал. Казалось бы, задача несложная, но многие допускают при ее выполнении ошибки. Итак, врезаясь в готовую вертикальную шахту или устанавливая дымоход для газовой колонки, необходимо придерживаться простых правил:

• Количество поворотов дымового канала от выхода из нагревателя до врезки в вертикальный канал не должно превышать 3.
• Соединения фасонных частей с прямыми участками следует выполнять герметично.
• Вертикальная труба для газовой колонки должна иметь внизу отстойник для конденсата и ревизионный лючок либо дренаж.
• Участок дымоходной трубы, находящийся на улице, следует утеплить.
• Запрещено применять различные флюгеры или зонты. Рекомендуется поставить на выхлоп специальную насадку в виде сопла.
• Не объединять вытяжной канал от колонки с дымоходом от котла.

Не допускается монтаж соединительных участков, сделанных из алюминиевой фольги. Можно использовать гофрированный дымоход, изготовленный из нержавеющей стали.

Важно! Многие домовладельцы присоединяют газоиспользующие установки к дымоходным каналам посредством гофротрубы из алюминиевой фольги. Последняя прогорает, в ней образуется множество мелких отверстий, через которые угар попадает в дом, при этом тяга не пропадает и колонка не отключается. Это опасно для жизни людей, поэтому простая алюминиевая гофра для газовой колонки не годится абсолютно.

Правилами использования газовых установок запрещено присоединять к ним в качестве дымохода вентиляционные каналы, шахта для выброса продуктов сгорания должна быть сделана отдельно от вентиляционной. Может использоваться вытяжка в загородном доме или квартире, если сечение шахты соответствует требованиям в паспорте изделия и когда в той же комнате имеется дополнительный вытяжной канал.

Чтобы не противоречить правилам, лучше всего колонку расположить в помещении топочной, где организован естественный воздухообмен. Когда такой возможности нет, придется смонтировать дополнительную дымоходную трубу на улице, закрепив ее на наружной стене и подняв на высоту, показанную на схеме:

Точно такими же правилами необходимо руководствоваться, когда производится установка газовой колонки в квартире. Только здесь не приходится монтировать наружные дымоходы, а только подвесить агрегат к стене и правильно выполнить все соединения.

Несколько проще монтируется газовая колонка без дымохода. То есть, дымоход в ней есть, но он короткий и в некоторых моделях нагревателей практически незаметен, так как выходит прямо из задней стенки устройства и сразу горизонтально пронизывает наружную стену.

Устройство газовой колонки без дымохода

Такая труба называется коаксиальной и состоит из двух каналов, по внутреннему на улицу движутся продукты сжигания, а по внешнему проходит воздух, побуждаемый вентилятором. Все колонки без дымохода снабжены закрытой камерой сгорания и электронным блоком управления, воздух для горения они могут брать как с улицы, так и изнутри дома. При монтаже коаксиального комплекта соблюдается простое правило: чтобы конденсат не затекал по трубе в колонку, ее надо прокладывать с небольшим уклоном в сторону улицы.

Заключение

Проточный газовый водонагреватель – очень эффективное и удобное устройство. Но оно может стать источником опасности в случае неверного устройства дымохода, особенно в квартире. По этой причине рекомендуется ежегодно вызывать для проверки газоиспользующего оборудования и дымовых каналов мастера из соответствующей службы.

cotlix.com
