Как крепить металлочерепицу на крыше саморезами фото – схема крепления кровли с помощью саморезов

Содержание

полный обзор методов, советы, видео

На рынке кровельных материалов представлено большое количество качественных вариантов. Крепление металлочерепицы на крышу будет среди всех образцов наиболее надежным решением проблемы. Данный материал идеально подходит для выполнения подобной задачи, поскольку он демонстрирует удивительную долговечность. Вдобавок ко всему новое покрытие имеет уникальный внешний вид.

Выполнять всю работу достаточно просто. Нужно ознакомиться с основными правилами того, как крепят металлочерепицу профессионалы. Если все пункты правильного монтажа будут выполнены грамотно, перекрытие долгое время не будет требовать ремонта.

Общие сведения о металлочерепице

Состав наиболее распространенного кровельного материала достаточно прост. В основе декоративной черепицы лежат стальные листы. При изготовлении на них наносят специальное полимерное покрытие. Характерная форма достигается благодаря процессу штамповки. Визуально такой материал практически не отличается от обычной черепицы.

Волнами в металлочерепице выступают поперечные ряды. Продольные профиля специалисты называют рядами. Шаг материала измеряется расстоянием между рядами.

Наиболее популярный образец имеет следующие параметры:

Ширина листа – 1,18 м;
Рабочая ширина – 1,1 м;
Шаг – 0,35 м.

Крепление металлочерепицы зависит от многих факторов. Учитывается длина отреза профиля, индивидуальные потребности клиента и деревянная обрешетка крыши.

Как правило, расстояние между нижним резом и краем штамповки составляет 5 см. Расстояние между верхним краем штамповки и резом определяется как длиной самого листа, так и индивидуальными особенностями монтажа на определенном объекте.

Преимущества материала:

Металлочерепица считается лучшим вариантом для кровли, поскольку она полностью соответствует критериям качества и приемлемой стоимости.
При грамотном расчете и предоставлении производителю точной информации о проекте можно избежать больших объемов отходов при установке.

Материал не шумит в дождь. Если же наблюдаются неприятные звуки – значит, монтажные работы были выполнены не качественно.
Полимерное покрытие металлочерепицы способно надежно держаться на поверхности металла на протяжении 10 лет. Преимущественное количество брендов предоставляет на этот период гарантию.
Между листами не просачивается вода. Места крепления герметично прикрыты прокладками, одетыми на саморезы.

Общие правила монтажа металлочерепицы

Перед тем, как приступать к обустройству кровли, следует изучить несколько основных правил монтажа.

Первое, что необходимо запомнить – резка листов должна производиться специальным инструментом. Суть заключается в том, что режущий инструмент не должен иметь абразивного покрытия, поскольку оно может значительно повредить поверхность. Наиболее подходящим вариантом является пила и дисковый резец. Также часто применяют ножницы для резки металла. Нельзя использовать болгарку, потому что она на высоких оборотах плавит полимерный слой.

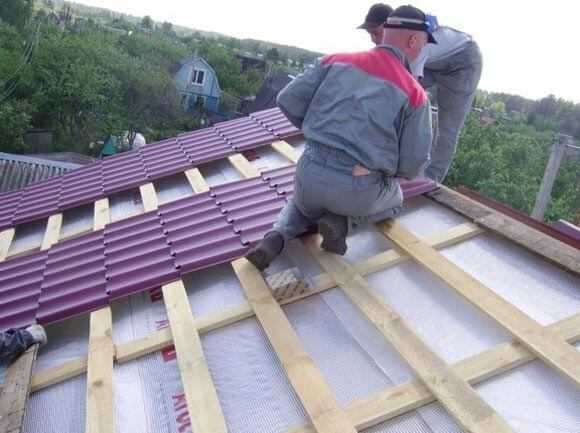

Передвигаться по крыше нужно максимально осторожно. Наступать на волну не разрешается. Если необходимо передвигаться по материалу, то ногу нужно ставить в прогиб листа чтобы он не испортился. Также рекомендуется выполнять работы в обуви с мягкой подошвой.

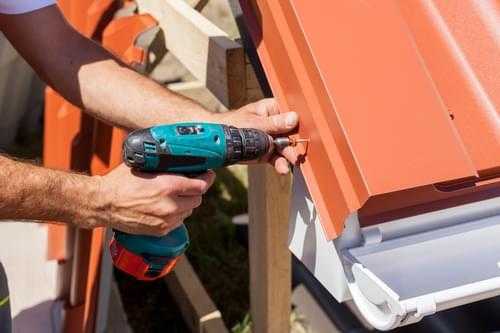

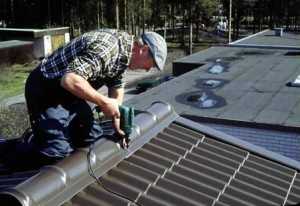

Крепление металлочерепицы выполняется при помощи специальных саморезов. Они отличаются от других образцов наличием специальной прокладки из мягкой резины. При вкручивании прокладка сжимается, надежно уплотняя отверстие. Характерной особенностью такого крепежного материала является возможность подбора необходимого цвета изделия.
Если для монтажа используется шуруповерт – его обороты нужно снизить. Для чего это делается? Когда саморез вкручивается с чрезмерным усилием, уплотнительная резинка может быть пережата. Снижение вращающего момента позволяет аккуратно вкрутить саморез, не повредив при этом уплотнение. Необходимо использовать низкую скорость, потому что высокие обороты техники могут провернуть крепеж в посадочном гнезде. В результате саморезы не будут держаться в древесине.

Не допускается вкручивание крепежного материала под углом относительно металлочерепице. Шуруповерт нужно направлять перпендикулярно обрешетке.
Саморез вкручивают в прогибе волны.
Шаг расположения крепежного материала на нижнем листе – через волну.
Вертикальный перехлест листов скрепляют саморезами меньшего размера в местах спада волны.

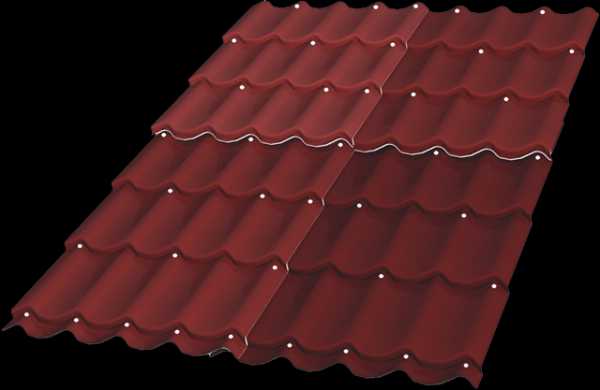

Крепление листов любой металлочерепицы между собой обязательно! Оно защищает кровлю от порывов бокового ветра. Грамотное расположение шурупов позволит создать однородную плоскость. Для того чтобы продольные стыки прилегали плотно, саморезы вкручивают до момента, когда листы прочно прилегают к обрешетке.
Фиксация выполняется в шахматном порядке.

Зачастую расход шурупов составляет 8 штук на 1 м².
Как крепить снегозадержатель на металлочерепицу? На помощь придет следующий расчет – между винтами должно быть не меньше 35 см. Это означает, что монтаж производится в поперечные волны. Лучшим вариантом будет установка снегозадержателей по всему периметру. Необходимо надежно фиксировать данные аксессуары над каждым окном мансардного типа.
После того, как лист был закреплен, с его поверхности удаляют стружку и прочие отходы. Специалисты не рекомендуют повреждать защитный слой. Для этого используют мягкую щетку. Если опилки останутся на поверхности, кровля со временем начнет портиться.
В случае незначительного повреждения кровли с наружной стороны можно воспользоваться баллончиком краски. Поврежденное место закрашивается во избежание появления ржавчины. Также рекомендуется закрашивать места срезов.
Как правильно крепить металлочерепицу саморезами? При помощи разметки! Она поможет подготовить обрешетку и рассчитать правильное расположение листов на поверхности деревянных скатов.

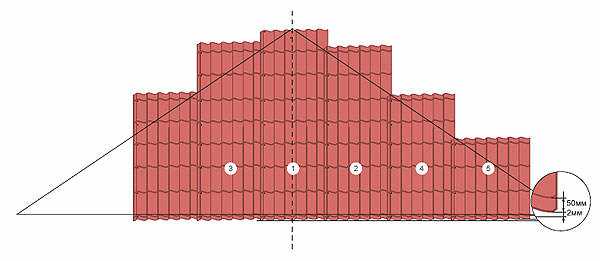

Особенность скатов треугольной формы заключается в том, что профиль придется обрезать в области ендов.
Любой тип геометрии предусматривает создание небольшой конструкции из 4-х листов. Их закрепляют между собой. Левый край также прикручивается, и потом изделие регулируется относительно уровню карниза. Линия должна получиться настолько ровной, насколько это возможно. Нельзя скреплять больше указанного количества листов. Конструкция будет слишком тяжелой и, в результате, уровень не удастся правильно отрегулировать.

Детальнее можно ознакомиться с полезной информацией в видео.

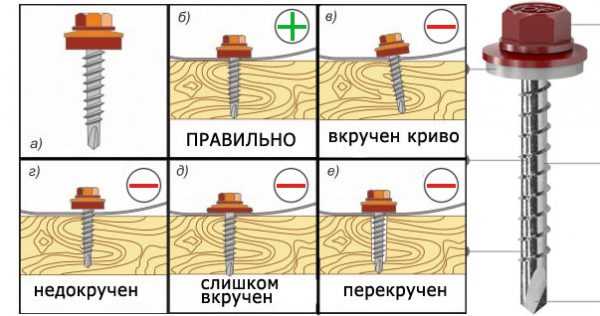

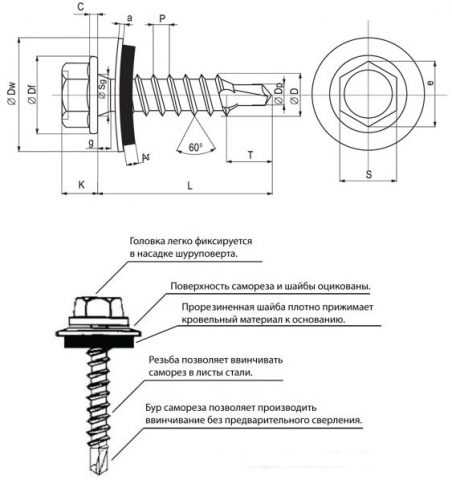

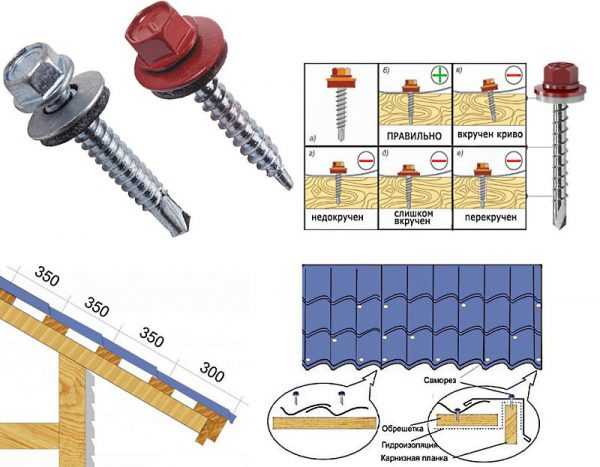

Какие саморезы необходимо использовать и куда их вкручивать

Прежде всего, следует заметить, что для монтажа данного типа кровли не подойдут обычные шурупы. Основное требование заключается в том, чтобы заказчик выбирал исключительно качественные саморезы. Резинка должна быть одновременно и плотной и мягкой. Она не должна иметь пористую структуру.

Зачастую данный крепежный материал представлен на рынке оцинкованными вариантами с шестигранной шляпкой. Бывают как обычные разновидности, так и окрашенные в цвет металлочерепицы. Второй вариант считается наиболее покупаемым, поскольку он не выделяется на крыше.

Самая распространенная ошибка покупателей – это приобретение кровли у специализированного поставщика, а крепежных материалов на рынке. Качество изделий полностью отличается. Ненадежные шурупы часто портят дорогое полимерное покрытие.

Главная особенность качественного шурупа заключается в этилен-пропиленовом каучуке, из которого сделано уплотнение. Его структура позволяет надежно герметизировать отверстие. А дешевые эквиваленты сделаны из простой резины.

Уже через 3-4 года ненадежный материал покажет себя во всей красе. Резина начнет высыхать и станет совсем хрупкой. Она не переносит резких перепадов температур. А при расположении сравнительно малого количества таких шурупов на большой площади листа рано или поздно кровля и вовсе может отойти от обрешетки. Этилен-пропиленовый образец уплотнения может прослужить до 50 лет.

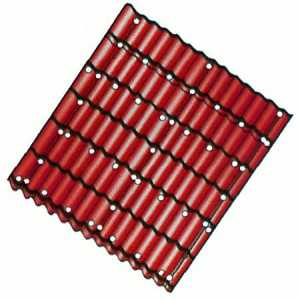

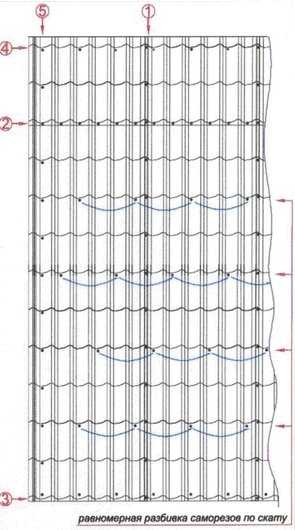

Лучше всего выполнять крепление металлочерепицы саморезами по схеме, которая многократно доказала свою эффективность и надежность всей конструкции. В ней нет ничего сложного.

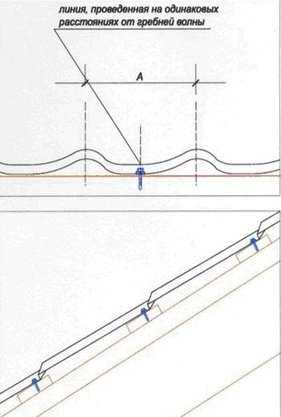

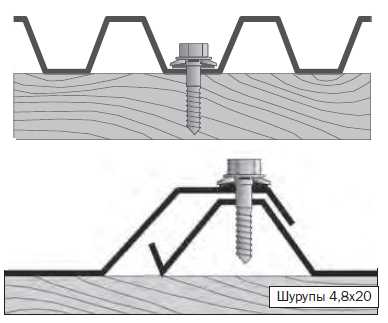

Существует два основных способа, где и как удобнее вкручивать саморезы. Шурупы можно вкручивать снизу волны. В первом случае решаются задачи плотной фиксации кровельного материала на конструкции из деревянных досок. От ступеньки следует отступать приблизительно 2 см. Такой расчет будет хорошим ориентиром для дальнейшего монтажа. Второй способ применяется исключительно для соединения листов между собой.

Вкручивание шурупа производят таким образом, чтобы он вошел на 2 см вглубь обрешетки. При этом стоит корректировать направление самореза по центру деревянного бруса. В идеале уплотнение должно деформироваться так, чтобы оно герметично закрыло место вкручивания. Через некоторое время прокладка вулканизируется. В результате отверстие будет абсолютно непроницаемым для воды. Точки крепления должны максимально приближаться дуг к другу.

Важно! Наиболее оптимальным вариантом считаются саморезы, длина которых составляет 2,8 см. Они используются повсеместно при монтаже подобного типа кровли.

Не рекомендуется начинать установку нового перекрытия, если хозяева дома не знают, как правильно крепят металлочерепицу саморезами. Многие допускают ошибку, выбирая шурупы длиной в 6 см для крепления по верхней части волны. Проблема заключается в том, что такое соединение не является достаточно жестким для плотного прижатия подложки. Шайба сдавливает уплотнительный материал слишком слабо. Вдобавок к этому, верхняя часть волны имеет крутые скаты, что также способствует плохому прилеганию крепежного материала.

Также следует отметить, что способ фиксации листов вверху волны нельзя назвать эффективным по причине того, что такое соединение начинает «играть» на ветру. При резких порывах ветра наблюдается характерный шум, издаваемый металлическим профилем.

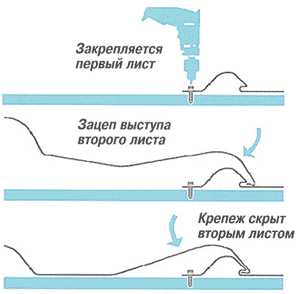

Особенности монтажа металлочерепицы со скрытым креплением

Сегодня довольно распространенным типом перекрытия является материал, который имеет скрытые крепление. Он выглядит более аккуратно, чем все остальные типы. Правда, некоторые производители значительно повысили стоимость специальную технологию.

Как крепить такую металлочерепицу на крыше? При монтаже подобного материала также используется шуруп с пресс-шайбой. Отличие заключается только в том, что на крепежном материале можно немного сэкономить. Зачастую поставщики сами предлагают выбрать обычный тип саморезов – оцинкованный, без краски.

Отличается данная кровля также тем, что ее не нужно сверлить насквозь. Для вкручивания шурупов есть специальные посадочные места. Саморезы вкручивают в подготовленные пазы. Листы при этом соединяются специальным монтажным зацеплением. В результате все правильные крепежи металлочерепицы оказываются скрытыми, и кровля прочнее держится на обрешетке, сохраняя должный уровень герметичности.

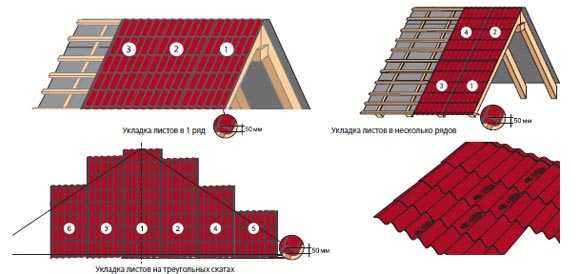

Схема укладки металлочерепицы

Прежде, чем переходить к укладке кровли из металлических листов, следует вспомнить основные правила монтажа:

Крепление материала начинается в зависимости от формы крыши. Базово, листы крепятся с левого нижнего угла обрешетки.

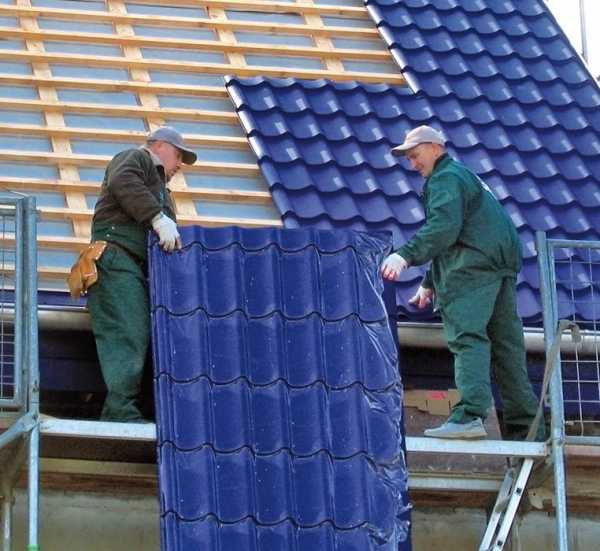

Каждый лист устанавливают поочередно снизу вверх. Принцип заключается в герметичном перекрытии нижнего слоя верхним листом.
Карниз можно сделать идеально ровным только при условии внимательной и максимально аккуратной установке первого листа.

Соблюдая данные правила, каждый сможет проложить новый материал на обрешетку.

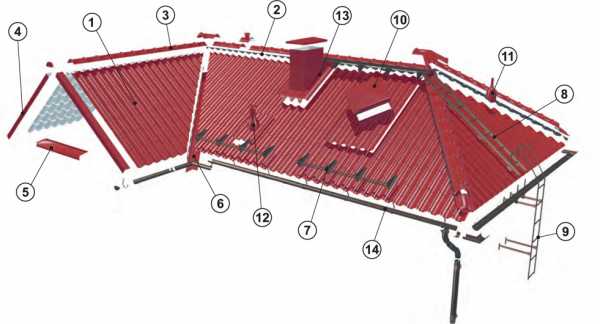

Так, как же выглядит схема правильного крепления металлочерепицы? Первой устанавливается карнизная планка. После этого монтируют нижнюю ендову. Затем начинают процесс монтирования черепицы. Он является наиболее трудоемким, поскольку здесь самое главное – правильные расчеты и использование уровня.

Опытные кровельщики задействуют нехитрый подручный инструмент – черток. Его собирают прямо на месте из 4-х досок. Суть заключается в том, что он помогает размечать ровные линии на сложных скатах. Кровлю достаточно быстро укладывают на черток, создавая идеально ровную плоскость.

Заканчивается монтаж следующими шагами:

крепят верхнюю ендову;
устанавливают торцевые планки;
прикручивают коньковые планки и внешние углы;
монтируют детали вентиляции;
обустраивают снегозадержатели, лестницы, а также переходные мостики.

Последний пункт многие компании предлагают в качестве дополнительной опции, поскольку далеко не все клиенты используют данные элементы на своих крышах.

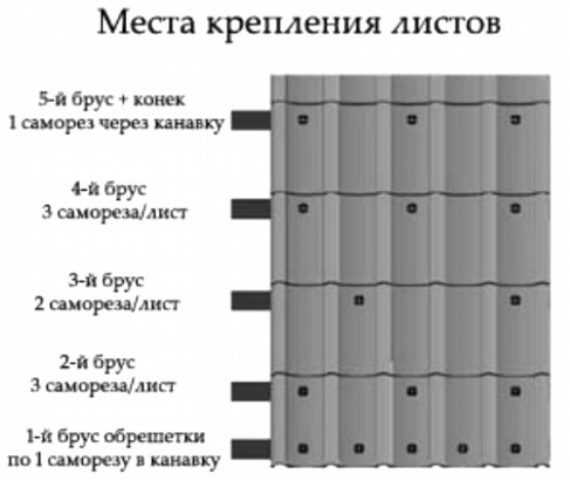

Оптимальный расход саморезов можно соблюдать согласно следующему плану:

Торцевые листы, а также свес крепят по каждой волне. Это поможет создать надежное соединение. Аналогичный расход нужно рассчитывать на ендовах и коньках.
Преимущественное количество кровельного материала фиксируют на расстоянии через одну волну.
Металлочерепица соединяется между собой шурупами с шагом в 1 метр.
Доборные элементы лучше монтировать при помощи 3-5 саморезов на 1 погонный метр.

Теперь подробнее о монтажных работах

В общих чертах весь процесс выглядит предельно просто. Это связано с тем, что для выполнения работы достаточно обычных подручных инструментов. Но, как показывает практика, многие владельцы домов производят монтаж не корректно. Поэтому подробный анализ укладки позволит избежать многочисленных ошибок и порчи металлических изделий.

Этапы укладки кровли из металлической черепицы

Карнизная планка. Данные элементы крыши должны быть установлены перед началом монтажа самой черепицы. Планки крепят поверх специальных держателей желоба для водостока. Для выполнения этой задачи используют оцинкованные шурупы и размещают их на расстоянии 30 см. Карнизные элементы должны фиксироваться внахлест на 10 см.
Нижние ендовы. Стыки скатов должны вмещать ендову. Поэтому ее укладывают перед креплением металлочерепицы. Основой, как правило, выступают доски, которые выкладываются сплошным настилом. Использование гидроизоляции – обязательный элемент.
Совет! Между нижней ендовой и металлочерепицей следует проложить специальный уплотнитель. Он должен иметь пористую структуру и отличные показатели адгезии.
Примыкания. Для создания идеально герметичного примыкания к трубам и стенам монтируют дополнительный внутренний фартук. Нижнюю планку примыкания прикладывают к стенкам труб, и по верхней кромке делается отметка. После этого по отмеченной линии монтируют штробу. Крепление фартука производится от нижней стенки дымохода. Если возникнет необходимость, планку можно подрезать. Фиксируют ее с помощью кровельных шурупов.

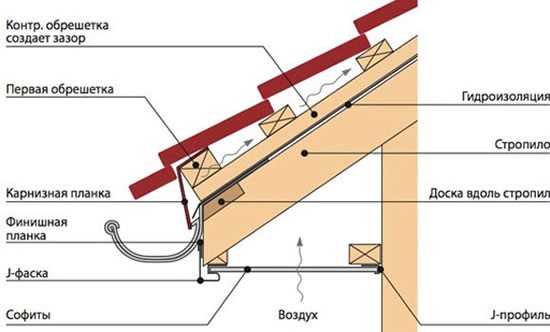

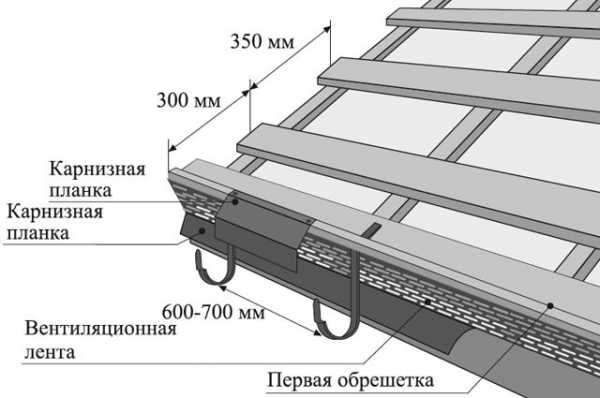

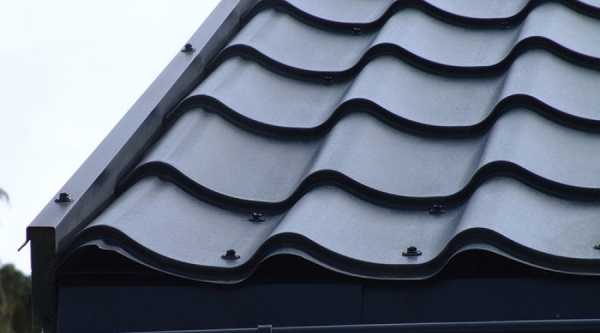

Крепление металлочерепицы на карнизах и коньке крыши

Данный этап имеет свои характерные особенности. Когда необходимо установить карнизы, листы профиля монтируют с выступом за планку, приблизительно в 5 см. Какова цель такого расположения? Выступ позволит воде стекать по крыше прямо в водосток. Если же не сделать такой запас, вода будет постоянно попадать на стену или задуваться под крышу.

Чтобы предотвратить провисание нижнего среза, крайняя доска обрешетки должна быть немного толще остальных.

Крепление каждого листа металлочерепицы выполняют немного выше штамповки. В основном отступ составляет порядка 7 см. Когда верхний рез располагается слишком высоко от штамповки, возникает необходимость монтажа подконьковой доски над обрешеткой. Также нельзя забывать о вентиляционных зазорах. Они должны равномерно располагаться между всеми элементами обрешетки.

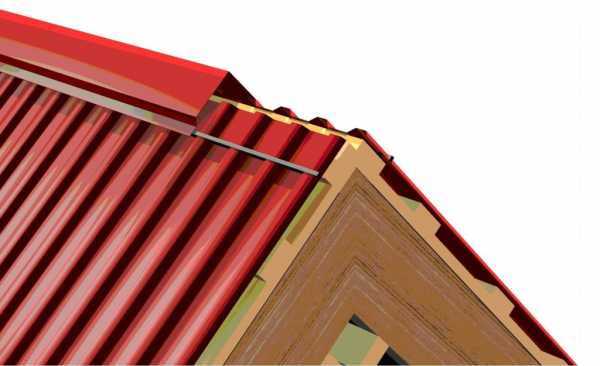

Следующий шаг крепление металлочерепицы в самой верхней точке – к коньку. Шурупы вкручивают по крайнему ряду в прогибы волн.

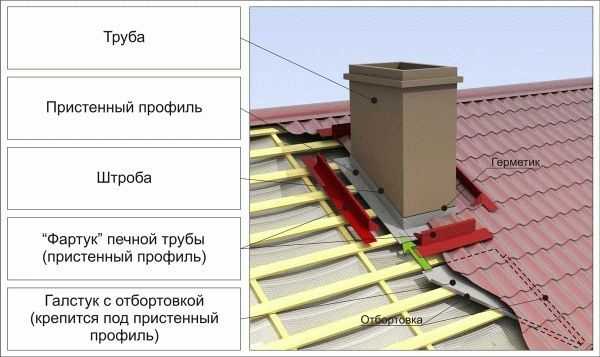

Как монтировать металлочерепицу вокруг труб и иных препятствий

Процесс укладки материала вокруг труб можно назвать одним из наиболее сложных этапов. Это обусловлено большим объемом работы. Требуется смонтировать такую конструкцию, которая смогла бы эффективно отводить стекающую воду в стороны.

Как было уже сказано – фартук выступит в роли основы. К трубе крепят доски, которые продолжают обрешетку. Примыкающий профиль обрезают на 15 см в длину.

Первый этап сборки – монтаж нижних деталей фартука. После этого приступают к боковым элементам.

Нижняя часть фартука должна быть плотно закрыта черепицей. Затем фиксируют верхний фартук. Чтобы крепление было плотным, киянкой выравнивают в определенных местах листы металлочерепицы. Затем можно приступать к установке дополнительных аксессуаров.

Как крепить снегозадержатели на металлочерепицу

В этом пункте следует подробно рассмотреть пример того, как крепят снегозадержатель на металлочерепице.

Процесс разбивается на несколько шагов. Изначально в крепежные отверстия вставляют трубку. Следующий шаг – фиксация изделия. Его монтируют при помощи саморезов, которые вкручивают в нижнюю часть волны. Шуруп должен надежно войти в обрешетку, иначе защитное изделие не будет прочно держаться под весом снега.

Лучше установить снегозадержатели над всеми основными элементами дома:

дверями;
окнами;
крыльцом.

Если на крыше используется многоуровневая кровля, то данные элементы должны располагаться на каждом из уровней. Также рекомендуется монтаж нескольких дополнительных снегозадержателей в том случае, если скат крыши нестандартно большой.

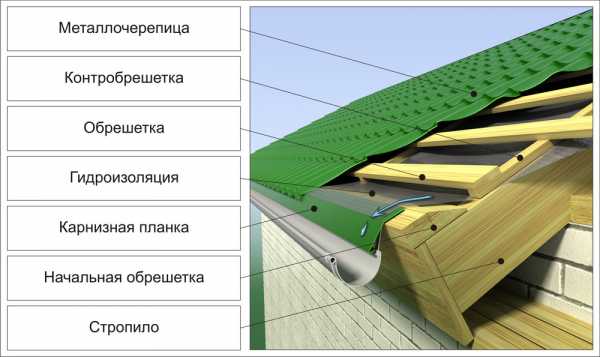

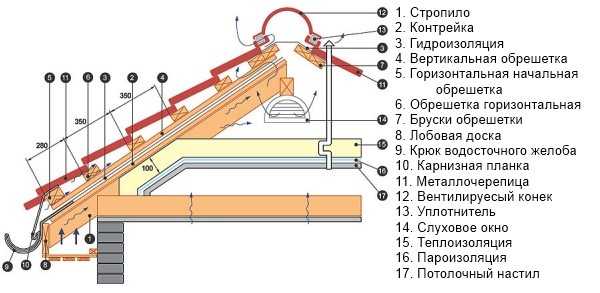

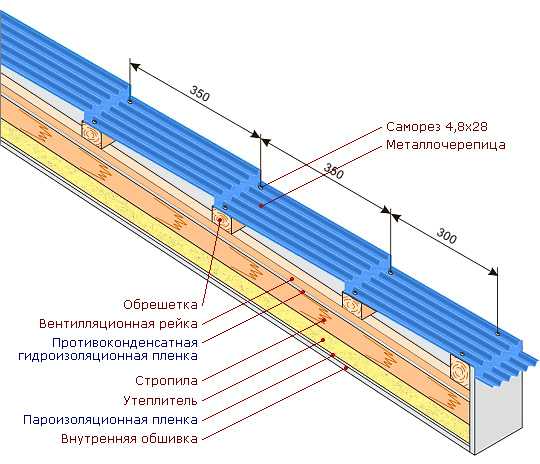

Как крепить металлочерепицу к обрешетке

По своей сути, конструкция обрешетки довольно проста. Она состоит из деревянных досок, которые имеют абсолютно одинаковый размер. Также, важно соблюдать одинаковое расстояние между досками при их монтаже. Прежде, чем фиксировать обрешетку, нужно взять во внимание шаг используемых листов черепицы.

Зачастую доски возле карниза и конька выбираются большей толщины.

Когда все рассчеты произведены, приступают к креплению металлочерепицы к поверхности обрешетки. Шурупы закручивают по идеально ровной линии, отступая от штамповки на 1см ниже. Если деревянная конструкция была сооружена правильно, при соблюдении всех требований и правил СНИП, шурупы можно спокойно вкручивать в любое выбранное место. Как правило, вероятность не попасть в доску ровняется нулю. При укладке металлических листов не соблюдают технологический зазор. Это дает возможность надежно фиксировать декоративную черепицу на обрешетке. Основное преимущество – материал не деформируется во время фиксации.

Как показывает практика, соблюдение всех этапов монтажа гарантирует визуальную скрытность крепежных материалов на полимерном покрытии, поскольку они всегда будут оставаться в тени волны.

Ошибки, которые часто допускают начинающие кровельщики

Довольно распространенной является ситуация, когда хозяева дома решают самостоятельно выполнить ремонт перекрытия. Проблема заключается в том, что нехватка опыта порождает большое количество ошибок. Причем, они могут быть самого разного характера. Это и неверный выбор продукции, и экономия на обрешетке, и отсутствие знаний процесса монтажа. Чтобы в дальнейшем такие проблемы не возникали, стоит рассмотреть все ошибки, которые чаще всего допускают клиенты.

Неправильный выбор продукции

Надежная кровля начинается с качества самого профиля. Необходимо тщательно изучить все возможные предложения на рынке строительных материалов. Лучше остановить свой выбор на металлочерепице с ценовой категорией выше среднего показателя. Зачастую в данном сегменте можно приобрести наиболее качественную продукцию знаменитых на весь мир марок.

Выбрав определенный бренд декоративной черепицы, ее нужно изучить на предмет дефектов. Они с высокой вероятностью могут проявиться, поскольку проблемы при изготовлении возникают постоянно.

Если никаких изъянов не было замечено, можно переходить к выбору крепежных материалов. Лучше купить саморезы необходимой длины у того же поставщика, что и сам профиль. И цвет будет соответствовать выбранному оттенку, и качество не подведет. Зачастую наиболее качественные уплотнения на шурупах встречаются именно у авторизированных поставщиков.

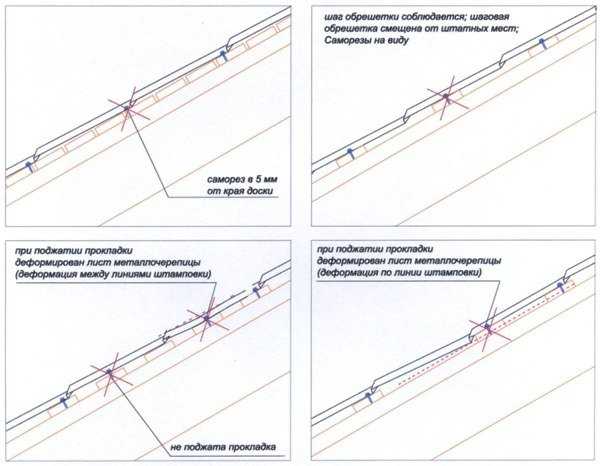

Ошибка в креплении

Этот пункт наиболее важен, так как поможет любому новичку выполнить кровельные работы правильно.

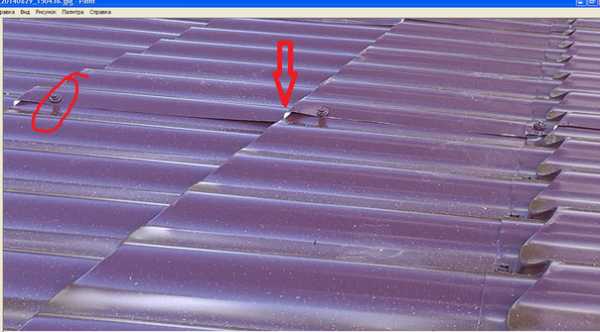

Самая распространенная ошибка – вкручивание шурупов не в нижнюю часть волны, а в верхнюю. Результат – уплотнительный элемент не прижимается шайбой с достаточным усилием. Это приводит к тому, что вода совсем скоро начнет просачиваться в определенных местах кровли.

Также много проблем с новым перекрытием начинает проявляться, если кровельщики не производили предварительной разметки по обрешетке. Она помогает правильно рассчитывать расход крепежных материалов и безошибочно производить фиксацию профиля.

Видео об основных ошибках монтажа:

Советы опытного специалиста:

Всегда следуйте схеме крепления металлочерепицы. Монтаж начинают от левого края крыши. Последующие листы материала подводят под предыдущий слой.
После фиксации первого листа конька, второй лист укладывают в ровную линию. При соединении внахлест, в верхней точке листы соединяют одним шурупом.
Если верхний ряд конька не ровный, листы приподнимают, и стороны наклона обычно немного смещают. Таким образом, их можно аккуратно уложить в необходимое положение. Затем прочно закрепить.
Если при монтаже образовались сквозные отверстия и многочисленные нахлесты, данные места нужно срочно герметизировать. Для этого применяют специальные составы на силиконовой основе.

krepezhinfo.ru

Как правильно крепить металлочерепицу саморезами

Как крепить металлочерепицу на крыше

Использование металлочерепицы позволяет создать прочную и красивую кровлю, которая требует минимального обслуживания. Монтаж металлочерепицы при этом не отличается своей сложностью, что позволяет самостоятельно выполнить этот тип работ. В данной статье мы поговорим о том, как правильно крепить металлочерепицу.

Общие сведения о металлочерепице

Металлочерепица — это материал для кровли, который изготавливается из стальных листов с нанесением специального полимерного покрытия. Благодаря особой технологии штамповки, полученные листы приобретают вид натуральной глиняной черепицы.

В лексиконе строителей приняты следующие определения:

«волны» — поперечные ряды профиля черепицы;
«ряды» — продольный профиль;
«шаг черепицы» — расстояние между рядами.

На рынке наиболее распространенным вариантом металлочерепицы являются листы с шириной 1180 мм, при этом рабочий габарит составляет 1100 мм. Остальные 8 см используются для создания нахлеста. В большинстве случаев шаг металлочерепицы составляет 350 мм, но можно выбрать металлочерепицу для крыши и других размеров.

В 5 см от края штамповки находится нижний рез. Длина же отрезка между верхним краем листа и верхним резом зависит от самой длины листа. Наиболее распространенные марки черепицы имеют фигурный срез, который располагается на 5 мм ниже линии штамповки.

Если провести крепление металлочерепицы к обрешетке согласно всем правилам, то после процедуры монтажа, стыки между рядами и волнами не будут заметны.

Для успешного завершения крепежных работ, кроме самой металлочерепицы, необходимо приобрести следующее:

кровельные планки для карнизов, ендов и коньки на крышу ;
плоские листы металла того же цвета, что и черепица для создания фартуков.

Общие правила крепления металлочерепицы

Рассмотрим общие принципы того, как крепить металлочерепицу на крыше:

для резки листов металлочерепицы необходимо использовать инструменты, которые не оказывают абразивного воздействия — специальные пилы с дисковым резцом или ножницы по металлу — стандартный инструмент жестянщика кровельщика. Болгарку использовать нельзя, так как она способна расплавить полимерное покрытие металлочерепицы;
по крыше следует перемещаться осторожно, при этом обувь должна иметь мягкую подошву. Наступать разрешено только в прогиб волны или на доски обрешетки;
крепеж металлочерепицы проводится специальными саморезами. Их отличительной чертой является наличие резиновой прокладки. Саморезы можно подобрать под цвет металлочерепицы ;
при использовании шуруповерта, следует уменьшить его вращающий момент. Это необходимо для того, чтобы не превысить усилие затяжки и не сильно сжать резиновую прокладку. Кроме того, чрезмерное усилие приведет к прокручиванию шурупа в древесине, что значительно снижает качество крепления кровли к обрешетки. Но также следует помнить, что при недостаточном вращающем моменте прижатие резиновой вкладки не сможет обеспечить достаточной герметизации. В общем, саморезы необходимо вкручивать плотно, но так, чтобы не раздавить уплотнительную прокладку;
как крепить металлочерепицу саморезами? Только строго перпендикулярно поверхности листа и обрешетки;
саморезы вкручиваются в местах прогиба волны;
нижний лист черепицы крепят к начальной планке с шагом вкручивания саморезов через одну волну;
в местах вертикального перехлеста для крепления используют короткие саморезы, которые позволяют скрепить листы друг с другом. При этом их ввинчивание проводят в спад волны;
для большей прочности крепления кровли по ее периметру, в прогиб волны, вкручивают саморезы. Остальные винты по кровле располагают в шахматном порядке;
стандартный расход саморезов на один метр площади составляет 8 штук. А в случае крепления аксессуаров — 3 шурупа на один погонный метр;
шаг крепления винтов в аксессуарах составляет 35 см — то есть в каждую поперечную волну. При креплении вдоль скатов, саморезы вкручиваются через одну волну, начиная с верхнего гребня;
после закрепления листа необходимо удалить с поверхности металлочерепицы всю стружку и опилки. Для этого используют мягкую щетку. Если опилки оставить, то они очень быстро испортят внешний вид кровли;
если на поверхности металлочерепицы образовались царапины, то такие дефекты можно удалить с использованием обычной аэрозольной краски. Места срезов также закрашиваются;
крепление листов черепицы между собой по волнам необходимо для защиты от бокового ветра и придания плоскости однородного вида. Саморезы закручиваются в каждый ряд ниже линии штамповки. Для плотного прилегания продольных стыков друг к другу, саморезы вкручивают до окончательного закрепления листов к обрешетке;
некоторые профили металлочерепицы имеет уязвимое место — точку перехлеста. Здесь высока вероятность возникновения капиллярного эффекта — просочившаяся вода может подняться выше уровня стока. Для того, чтобы избежать такого эффекта, необходимо сделать на листах черепицы антикапиллярную канавку по которой и будет осуществляться сток воды под листом. При этом канавка предыдущего листа должна прикрываться канавкой следующего;
как крепится металлочерепица при укладке в несколько рядов? Такая схема укладки может привести к тому, что в одной точке стыка сходятся 4 листа. Если же их накладывать в один ряд, то возникнет смещение. Так, например, при карнизе длиной 10м подобное смещение достигает 3 см. Именно поэтому листы укладываются с незначительным поворотом: по часовой стрелке — если антикапиллярная канавка размещается справа, и против часовой— если канавка организована на левой стороне листа;
второй и третий листы металлочерепицы могут располагаться как с правой, так и с левой стороны от первого листа, поэтому схему укладки металлочерепицы выбирают из соображений удобства проведения работ;
начать монтировать черепицу рекомендуется со стороны дома без скосов. Далее монтаж продолжают в сторону примыкания со скатом или к ендове между соседними скатами;
независимо от того, какой геометрией обладает скат крыши, металлочерепицу выравнивают по горизонтальной плоскости линии карниза. Перед закреплением черепицы к обрешетке собирается блок из трех или четырех листов, которые соединяют между собой короткими саморезами для металлочерепицы. При этом самый первый лист крепится в верхней точке только одним винтом. В результате лист можно вращать относительно точки крепления, что значительно упрощает процесс выравнивания. При этом следует избегать крепления в блок более 4-х листов, так как он стает очень тяжелым, что осложняет проведение работ;
схема крепления металлочерепицы саморезами при треугольном скате крыши. Для проведения работ следует подготовить специальную разметку, отметив центр ската и центральную ось. Далее такую же ось проводят на листе металлочерепицы. Проводя монтаж кровли, эти две линии должны совпасть. В верхней точке лист закрепляют одним саморезом. Дальнейшие действия по монтажу подобны установке металлочерепицы на прямоугольных кровлях;
на скатах треугольной формы и в районе ендов металлочерепицу придется подрезать. Для облегчения подобной операции рекомендуется собрать «черток» из 4-х досок, которые формируют прямоугольник. При этом крепления должны быть шарнирными. Расстояние межу внутренней стороной левой доски и внешней стороной правой должно равняться 110 см, что соответствует рабочей ширине листа черепицы. Лист который необходимо обрезать укладывают на «черток». Одну сторону инструмента кладут на край ендовы или ската, а вторую используют для нанесения разметки. При этом поперечные доски должны находится в горизонтальном положении.

Укладка металлочерепицы

Крепление металлочерепицы начинают с нижнего угла прямоугольного ската, с противоположной капиллярной канавке стороны. В большинстве случаев монтаж начинают с левого нижнего угла, а следующие листы накладываются поверх предыдущего. Возможен также и вариант монтажа, когда сперва укладывается верхний лист под который подсовывается нижний лист. Но огромным минусом такого способа является высокая вероятность поцарапать полимерное покрытие черепицы.

Инструкция по креплению металлочерепицы

Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.

Ключевые правила монтажа

Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины. Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле. Для работы очень удобно использовать шуруповерт с аккумулятором:

Он существенно упрощает работу, благодаря отсутствию шнура.
Благодаря небольшому весу улучшает мобильность.
Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.

Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет. К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну. При наличии вертикального перехлеста правильно будет скреплять в подъем волны. Для этого необходимо использовать специальные короткие саморезы. В иных случаях необходимо производить скрепление в нижних местах прогиба. Это гарантирует наиболее качественное и надежное крепление. Саморезы вкручиваются строго перпендикулярно. Если схема крепления металлочерепицы соблюдена, то потребуется 8 саморезов на каждый квадратный метр. К тому же по периметру кровли необходимо вкрутить саморезы на каждом прогибе. Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен. После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов. Нужно следить, чтобы капиллярная канавка была накрыта следующим листом. Она служит для удаления влаги, образованной вследствие капиллярного эффекта.

Особенности крепления листов разной формы и размеров

Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке. Схема крепления должна выбираться с учетом обеспечения комфорта выполнения работы. Лучше всего начинать монтаж со стороны, которая наиболее ровная. Выравнивать листы металлочерепицы необходимо по линии карниза. В случае если крыша имеет треугольную форму немного отличается начало процесса. Нужно провести линию от верхней точки точно посередине ската. Такая же линия на листе металлочерепицы при монтаже должна совпасть с первой. Для обеспечения максимального удобства для обрезания листов кровельщики собирают так называемый черток. Это приспособление представляет собой 4 доски с шарнирным креплением. По размерам он должен равняться рабочей ширине металлочерепицы.

Скрытое крепления листов и его особенности

Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия. Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях. Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.

Крепление на карнизе и коньке

По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза. Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного. К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется. На карнизе саморезы закручиваются в каждую волну до 8 мм выше ребра жесткости. Бывает, что расстояние между линией штамповки и верхним резом металлочерепицы превышает 13 мм. В районе конька металлочерепица крепится в каждую волну, также как и в карнизе. При монтаже конька необходимо обязательно использовать уплотняющие прокладки, которые, обычно, идут в комплекте. Крепление саморезами необходимо осуществлять в гребень волны. Шаг следует выбирать таким образом, чтобы при сильном ветре не было характерных хлопающих звуков металла об металл. После завершения нужно попросить помощника визуально убедиться, что все элементы были установлены и закреплены согласно описанной технологии.

Монтаж металлочерепицы вокруг препятствий

Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным. Важно правильно обойти препятствие, чтобы вода, которая будет стекать по вертикальной поверхности, попала на металлочерепицу и благополучно удалилась. Для обеспечения сплошного покрытия вокруг препятствия должны быть установлены доски обрешетки. Металлочерепицу с двух сторон от, предположим, трубы нужно подрезать на расстоянии от 150 мм.

Самые распространенные ошибки крепления металлочерепицы

Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже. Либо допускаются элементарные ошибки при выборе. И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается. В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается. Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу. Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.

Ремонт кровли и крыши

Как выполняется крепление металлочерепицы к обрешетке?

В последнее время большая часть отстраиваемых частных малоэтажных домов перекрывается металлочерепицей. Это практичное и долговечное покрытие обеспечивает уверенную гидроизоляцию в течении всего срока службы крыши. Если крепление металлочерепице к деревянной обрешетке выполнить правильно, то несущая способность конструкции будет настолько велика, что выдержит нагрузку от трехметрового снежного слоя, не деформируясь. В этой статье мы расскажем о важных особенностях фиксации профилированных стальных листов к основанию кровлю, влияющих на ее качество и прочность.

Особенности работы с металлочерепицей

Металлочерепица – распространённое кровельное покрытие, которое представляет собой прямоугольные листы профилированной стали. Цинковое покрытие и полимерная защита помогают этому материалу сохранять свои качества при контакте с водой, предотвращая коррозию. У многих неопытных мастеров возникает вопрос, как правильно крепить металлочерепицу к обрешетке, а также какой для этого использовать инструмент. Производители отмечают следующие особенности работы с этим материалом:

Для резки металлочерепицы не допускается использовать абразивные орудия, при применении которых поверхность материала нагревается, выжигая полимерное покрытия. По этой причине нельзя резать металлочерепицу с помощью болгарки или крепить листы методом сварки.
Использовать режущий инструмент, дрели или шуруповерт для обработки металлочерепицы необходимо на низких оборотах, чтобы не повредить материала, а также сделать края ровными.
При закручивании саморезов шуруповертом необходимо четко определить необходимую силу нажима, так как при излишнем усилии покрытие деформируется, а при недостаточном плохо фиксируется к обрешетке.

Важно! Крепление металлочерепицы – технологически достаточно простой процесс, для выполнения которого потребуются специальные крепежные элементы, а также мощный шуруповерт, работающий на аккумуляторных батареях.

Требования к обрешетке

Профилированные стальные листы, используемые для перекрытия крыши, обладают жесткой формой, поэтому они крепятся к обычной разреженной обрешетке. Это кровельное покрытие отличается высокой прочностью и легким весом, поэтому особых требований к подготовке основания оно не имеет. Чтобы упростить процесс закрепления металлочерепицы на скате, необходимо соблюдать следующие правила:

Шаг обрешетки должен соответствовать длине волны металлочерепицы. Если расстояние между рейками основания будет одинаковым с длиной волны покрытия, то куда и как крепить металлочерепицу, определить намного легче.
Допустимый шаг между элементами обрешетки составляет 30-70 см, однако, он должен соответствовать уклону крыши. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обрешетки.
В районе кровельного свеса, где на крыше крепятся снегозадержатели, а также в районе конькового соединения обрешетку усиливают дополнительными досками. Кроме того, в усилении основания нуждаются места, где активнее всего скапливается снег (ендовы, разжелоба, стыки с вертикальными поверхностями).

Учтите, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или бруски квадратного сечения, обструганные и обработанные антисептическими препаратами. Чем ровнее основание, на которую крепится кровельное покрытие, тем легче его зафиксировать саморезами.

Обрешетка под металлочерепицу

Требования к крепежным элементам

Перед тем, как крепить металлочерепицу, нужно выбрать правильные и качественные крепежные элементы. Фиксация стальных профилированных листов к обрешетке выполняется с помощью саморезов, которые при завинчивании высверливают отверстие в материале за счет заточенного, острого кончика. При этом для качественного крепления необходимо использовать крепеж, соответствующим критериям:

Для фиксации металлочерепицы применяют специальные кровельные саморезы, которые изготавливаются из оцинкованной стали. Такой крепеж стоит дороже, однако, он не ржавеет при контакте с водой, за счет чего покрытие служит дольше.
Саморезы для кровельной стали снабжаются резиновыми или латексными оголовками и прессшайбами. При закручивании они расплющиваются, за счет чего надежно гидроизолируют крепежное отверстие от проникновения воды.
Цвет саморезов подбирают под оттенок металлочерепицы, чтобы они сливались с кровельным полотном, а не выделялись.

Кровельные саморезы и техника их закручивания

Строение кровельного самореза

Обратите внимание! Чтобы надежно закрепить лист металлочерепицы на крыше, необходимо использовать кровельные саморезы, длина которых на 1-3 мм превышает суммарную толщину кровельного материала и гидроизоляции.

Количество точек крепления

Даже у многоопытных профессиональных мастеров возникают споры, сколько точек крепления нужно, чтобы прочно прикрепить лист металлочерепицы к обрешетке. На этот счет, как говорится, сколько людей, столько и мнений. В этой ситуации не работает проверенный принцип «чем больше, тем лучше», так как таким образом можно только деформировать лист. Производители при фиксации металлочерепицы советуют придерживаться следующих норм:

На каждый квадратный метр площади кровли необходимо 8-12 кровельных саморезов.
Доборные элементы крепятся 3-5 саморезами на погонный метр.
Металлическое покрытие в районе торца и кровельного свеса нужно прикреплять к каждой рейке обрешетки, то есть каждые 30-40 см.
Также увеличивают количество точек крепления в сложных конструктивных элементах кровли – ендовах, разжелобках, местах примыкания покрытия к вертикальным поверхностям.

Считается, что саморезы при фиксации металлической кровли должны закручиваться в центр рейки обрешетке. В любом случае, точка крепления должна располагаться дальше, чем 1,2-2 см от края доски.

Схема крепления листа

Схема фиксации

Правильная схема крепления металлочерепицы саморезами гарантирует надежную фиксацию кровельного покрытия на поверхности ската, которая не ослабнет при интенсивных ветровых нагрузках. На каждом квадратном метре кровельного материала должно располагаться не менее 8 равномерно распределенных точек крепления согласно следующим правилам:

Саморезы вкручивают строго под прямым углом к поверхности кровли, чтобы прессшайба закрыла крепежное отверстие.
Нельзя закручивать кровельные саморезы до упора чтобы не деформировать покрытие. Нужно оставлять зазор в 0,5-1 мм между шляпкой крепежного элемента и поверхностью материала.
Саморезы закручивают на расстоянии 10-15 мм от штамповочной линии между гребнями металлочерепицы.
В местах, где один лист металлочерепицы перекрывается вторым, саморезы закручиваются сразу в оба слоя кровельного материала, так чтобы между ними не было зазора, куда может проникнуть вода.
Крепление металлочерепицы начинается с правого нижнего края ската, а заканчивается креплением конька.

Важно! Если крыша имеет небольшой уклон, то нахлесты между листами и места привыкания к вертикальным поверхностям промазывают силиконовым герметиком, которые предотвращает проникновение под кровельный материал воды.

Схема соединения листов

Источники: http://kryshadoma.com/metallocherepitsa/kak-krepit-metallocherepitsu-na-kryshe.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/kreplenie-metallocherepicy.html, http://krovlyakrishi.ru/krovelnye-materialy/metallocherepica/kreplenie-metallocherepicy-k-obreshetke.html

stroykrishu.ru

Как крепить металлочерепицу на крыше

Установка металлочерепицы должна выполняться по определенной технологии. Важно не только правильно сделать раскрой листов, но и подобрать соответствующие расходные материалы.

Точные сведения можно подчерпнуть из рекомендаций производителя, но для общего ознакомления с методикой необходимо знать основные правила монтажа.

Выбираем качественный крепеж

Металлочерепица крепится к обрешетке, которая имеет определенный шаг расположения досок и брусьев. Фиксация листов выполняется с помощью саморезов с шестигранной головкой и уплотнительной шайбой, которая нужна для герметизации места крепления.

Читайте также: устройство обрешетки под металлочерепицу.

Для выполнения работ потребуются следующие типы метизов:

4,8х20 мм — для соединения листов металлочерепицы между собой;
4,8х29 (35) мм — для фиксации кровельного материала к обрешетке. Длина зависит от толщины доски обрешетки;
4,8х50 мм или 4,8х70 мм — для монтажа доборных элементов.

На поверхность крепежа для защиты от воздействия влаги и разности температур наносится защитное покрытие, с помощью гальванического метода. При этом образуется слой из цинка, который уменьшает вероятность появления ржавчины. Слой краски наносят порошковым методом.

Цвет саморезов подбирается согласно цветовой гамме кровли.

Как правильно крепить к обрешетке, усилие затяжки

Для выполнения монтажа понадобится аккумуляторный шуруповерт с функцией ограничения усилия затяжки и магнитная насадка для фиксации головки шурупа.

Перед началом установки рекомендуется рассчитать оптимальную степень затяжки. Для этого берутся обрезки металлочерепицы и доски. Усилие должно быть таким, чтобы после закрутки резиновая прокладка выступала за края шайбы на 1-2 мм.

В процессе необходимо контролировать отсутствие следующих дефектов:

Чрезмерное усилие. Увеличивает вероятность деформации кровельного материала, может привести к проворачиванию метиза в обрешетке и ослаблению монтажного узла;
Недостаточное усилие. Прокладка не выступает за края шайбы, тем самым не обеспечивая гидроизоляцию отверстия. Возможно смещение листа при сильных порывах ветра, появление шума.

После этого можно приступать к составлению технологической схемы крепления металлочерепицы к крыше.

Схема расположения саморезов

Согласно рекомендациям от производителей для расчета количества крепежа, можно общую площадь кровли умножить на семь. Для монтажа доборных планок следует их общую длину умножить на восемь.

Правила фиксации металлочерепицы между собой и к обрешетке (смотрите схему на рисунке):

Крепление по карнизу — через волну, отступив 60 — 70 см от края листа;
Со стороны торцевой доски — в каждую волну;
Фиксация листов друг с другом выполняется в районе вертикального перехлеста на спаде волны;
По линии конька — через волну;
По скату — саморезы распределяются равномерно, через волну и через ряд.

Все саморезы вкручивается в прогиб волны, в месте прилегания металлочерепицы к обрешетке.

Порядок монтажа и крепление листов на крышу

Если в конструкции крыши есть ендовы – сначала выполняется монтаж на сплошную обрешетку нижней планки. Места выхода вентиляционных труб и отопительных дымоходов дополнительно прокладываются теплоизоляцией.

Раскрой листов делается по схеме расположения. Для этого понадобится электропила с дисковым резцом, ножницы по металлу.

Во избежание температурного воздействия на металлочерепицу нельзя делать ее обработку инструментом с алмазным или абразивным напылением. Это может привести к повреждению защитного слоя.

Читайте статью: чем резать металлочерепицу.

Крепеж карнизной планки-капельника с нахлестом 10 см и шагом саморезов 30 см. Она необходима для защиты обрешетки от влаги. Дополнительно монтируется сетчатая вентиляционная лента, свисающая под капельником.
Установка первого листа выполняется в месте, где нет скосов, срезов и подобных конструктивных компонентов.
Последующий лист должен закрывать капиллярную канавку.
Проверяется положение кровельного материала относительно линии карниза.
После укладки 3-4 листов и контроля их положения можно приступать к окончательной фиксации по составленной схеме крепления.
Свес со стороны карниза должен быть не менее 50 мм. При наличии горизонтального водостока металлочерепица перекрывает его верхнюю часть на 1/3.
Для разметки металлочерепицы под треугольные скаты рекомендуется использовать специальный шаблон — «черток». Четыре доски формируют квадрат с помощью шарнирных соединений. Таким образом можно делать разметку листов непосредственно на крыше.

Окончив установку основного кровельного материала, необходимо приступить к монтажу доборных компонентов.

depositphotos

Крепление доборных элементов

Верхняя накладка ендовы должна монтироваться поверх металлочерепицы с шагом 30 см. Для защиты мест примыкания к дымоходным трубам, конструктивным элементам кровли, устанавливается планка. Между ней и металлочерепицей клеится пористый уплотнитель. Дополнительно можно использовать кровельный герметик.

Ветровые планки монтируются к торцевой доске от нижнего края вверх. Величина нахлеста составляет 10 см, а шаг крепления – 35 см.

Для установки конька необходимо специальное крепление, монтируемое с шагом 50-60 см. На этом этапе важно проконтролировать высоту расположения всех компонентов. Поверх монтажных элементов устанавливается коньковый брус.

Листы металлочерепицы из соседних скатов не должны соприкасаться друг с другом. Это необходимо для обеспечения вентиляции. Во избежание попадания влаги в вентиляционный зазор крепится бутил-каучуковая защитная лента или пористый уплотнитель. Затем можно устанавливать коньковые планки.

roof-project.com

какими саморезами, видео, к обрешетке, схема, через какое расстояние

Правильно смонтированная крыша — это один из основных критериев будущей здоровой жизни в новом доме. Протекание кровли не только вызывает дискомфорт, но и наносит существенный вред здоровью. Повышенная влажность под кровельным пространством чревата появлением грибка на стенах. А если вода на крыше собирается постоянно, то это может привести к порче электропроводки и обрушению стен. Самое досадное, что для устранения этих неполадок крышу обычно приходиться полностью разбирать и устанавливать заново. Поэтому, даже если монтаж кровли проводится специально нанятой бригадой профессионалов, владельцу строения лучше быть ознакомленным с основными принципами правильной укладки кровли, дабы быть уверенным в качестве выполняемых работ.

Металлочерепичная крыша эстетична, а также достаточно прочна и долговечна в использовании.

В настоящее время широкое распространение получили кровли из металлочерепицы. Этому есть логичное объяснение — большой ряд преимуществ. Прочность, экономичность, надежность, легкость изделия, простота установки, презентабельный дизайн, разнообразие цветовых решений, длительный срок службы, стойкость к механическим повреждениям и перепадам температур — все это обеспечивается при грамотном монтаже этого материала. Правильное крепление металлочерепицы на крыше — это надежная, экономичная и долговечная защита новому дому.

Читайте также: Типы устройства крыш.

Расчет количества материала для кровли из металлочерепицы

Перед монтажом необходимо тщательно произвести замеры площади крыши.

Лист металлочерепицы имеет две единицы ширины: общую и полезную. Чтобы подсчитать количество рядов по горизонтали ската, необходимо максимальную длину горизонтали ската поделить на полезную ширину листа. Результат округлить в большую сторону. Такой расчет учитывает горизонтальный нахлест рядов. Общая длина листов в ряду состоит из суммы трех составляющих: длины ската от верхней точки до нижней, свеса с карниза и вертикального перехлеста листов. Свес делается для предотвращения попадания воды под лист кровли при сильном ветре и принимается обычно равным 5 см. Вертикальный нахлест листов равняется обычно 15 см. Для того чтобы подсчитать необходимое количество листов, нужно их общую длину разделить на полезную ширину одного листа.

Количество рулонов гидро- и пароизоляция рассчитывается делением общей площади кровли с учетом перехлестов в 15-20 см на площадь материала в рулоне. Рекомендуемая толщина утеплителя для средней полосы России — 20 см. Чтобы подсчитать необходимое количество доборных элементов, нужно сложить длины сторон скатов для каждого типа планки (обычная длина доборных элементов — 2 м) и разделить на 1,9, учитывая горизонтальный нахлест в 10 см. Рассчитывая нижнюю ендову, нужно делить длину на 1,7, так как необходимый горизонтальный нахлест здесь составляет 30 см. Все результаты округляем в большую сторону. Чтобы подсчитать, сколько нужно саморезов, значение общей площади кровли умножаем на 8. При подсчете количества саморезов для доборных элементов сумму длин всех планок также умножаем на 8.

Схема установки металлической черепицы

Схема укладки кровли

Крепление карнизной (лобовой) доски и крюков для водосточной системы.
Укладка нижней ендовы.
Монтаж внутренних примыканий скатов к стенам и выступающим элементам.
Крепеж листов покрытия.
Укладка верхней ендовы.
Монтаж верхних планок примыканий.
Крепление торцевых элементов.
Крепеж внешних углов и коньковых планок.

Каждый этап монтажа осуществляется именно в той последовательности, в которой он указан в схеме. Далее изучим все стадии более подробно.

Крепление карнизной (лобовой) доски и крюков для водостока

Сначала несколько слов о стропильной системе. Правильный расчет стропильной системы — гарантия долговечности крыши. Следует внимательно рассчитать сечение и шаг стропил. Учитывая легкость материала, расстояние между стропилами может составлять от 600 до 900 мм. Сечение стропил должно равняться 100×50 мм или 150×50 мм. Для дополнительной вентиляции в верхней части кровли с боковой стороны стропил следует просверлить небольшие отверстия на расстоянии 30 см друг от друга.

Перед установкой бруски в обязательном порядке следует обработать антисептическими и огнеупорными средствами.

После возведения узлы стропильной конструкции проверяются на прямоугольность (сравниваются размеры диагоналей скатов крыши), горизонтальность и плоскостность. Для быстрого стока влаги минимальный уклон крыши составляет 14º (схема установки ската должна соответствовать выражению: длина ската превышает высоту кровли не более чем в 4 раза).

Крепление производится специальными шурупами, от них так же зависит долговечность всей конструкции.

В специально выпиленные пазы в стропилах устанавливается карнизная доска, которая придает жесткость конструкции. Второй вариант придания конструкции жесткости — установка лобовой доски, которая крепится к торцу стропил оцинкованными гвоздями с шагом в 30 см. Для подшивки свеса кровли используют сайдинг, профнастил, софиты, оставляя вентиляционные зазоры. Зазоры закрывают мелкоячеистой решеткой, чтобы в подкровельное пространство не попадали насекомые и птицы.

Для крепления желобов водосточной системы для большей прочности и надежности используют длинные крюки. Правильно устанавливать их до монтажа металлочерепицы на карнизную доску или на стропила. Шаг крюков должен равняться шагу стропил. В брусках вырезают пазы, куда вставляется основание крюка, которое затем крепится саморезами сверху и в торце стропил. Если металлочерепица уже установлена, применяются недлинные крюки, крепящиеся на лобовую доску. Далее крепится карнизная планка. Для предотвращения вибрации при ветре планку необходимо закреплять в натяг. Нахлест при этом должен равняться 5-10 см. Крепят ее оцинкованными саморезами с шагом в 30 см.

Укладка нижней ендовы и внутренних примыканий

В местах стыкования скатов необходимо укладывать ендовы. Под нижними ендовами делается сплошной настил из досок размерами 15×2,5 см на 30-40 см в обе стороны от стыковочной линии. На полученный деревянный желоб обязательно укладывают гидроизоляцию. Ендову закрепляют шурупами с шагом в 30 см и дают нахлест в 10 см. Между металлической черепицей и нижней ендовой стелют пористый уплотнитель, лучше самоклеящийся.

Листы металлочерепицы достаточно легки ,поэтому ему просто будет монтировать самостоятельно.

Для максимально герметичного примыкания покрытия к стенам или выступающим элементам (дымоходам, вентиляционным отверстиям и т.п.) на скате кровли устанавливается внутренний фартук. Он состоит из нижней планки примыкания, которая прикладывается к углу ската и стенки (или выступающей конструкции). Нижний ее край крепится кровельными саморезами.

По верхней кромке планки делается штроба глубиной не менее 1,5 см и уклоном вверх, куда вставляется верхняя часть планки и герметизируется. Во внутреннем фартуке правильно делать 15-сантиметровый нахлест. Гидроизоляция в местах примыканий выводится и поднимается вверх по стенке не меньше чем на 5 см. Она должна быть теплостойкой. Под низ фартука укладывается плоский лист для удобного стока атмосферной влаги. Он направляется до кровельного карниза или ендовы. По краю галстука делается бортик.

Технология крепления металлочерепицы

Лист металлической черепицы крепится специальными кровельными шурупами и от качества саморезов во многом зависит срок службы всей кровли. Кровельные саморезы представляют собой оцинкованные шестигранные шурупы со сверлом на наконечнике и уплотнительной шайбой. Уплотнитель качественных саморезов состоит из этилен-пропиленового каучука, не теряющего своих свойств довольно продолжительное время. Обычная резина через три-четыре года под воздействием перепада температур и ультрафиолетового излучения высыхает и приобретает хрупкость.

Правильно крепить лист шурупами в нижней части каждой волны там, где металл плотно прилегает к деревянной обрешетке. Длина вкручивания саморезов не менее 2 см, вкручивать их нужно строго перпендикулярно обрешетке в центральную часть бруска так, чтобы уплотнитель герметично заполнил собой промежуток между головкой самореза и листом металла. Рекомендуемая длина саморезов — 28 мм.

Три главных правила монтажа листов:

Укладку кровли следует начинать от нижнего левого угла крыши.
Листы крепятся снизу вверх, чтобы верхний лист перекрывал нижний.
Первый лист должен быть уложен ровно по линии карниза.

Укладка верхней ендовы, внешних планок примыканий и торцевых элементов

Верхняя ендова предназначена для отвода воды от внутреннего угла стыка двух скатов. Крепить ее к покрытию нужно шурупами таким образом, чтобы не просверлить насквозь центр нижней ендовы. Для этого между этим элементом и листом помещают саморасширяющийся уплотнитель. Верхняя планка примыканий устанавливается точно так же, как и нижняя, только верхняя ее кромка крепится прямо к стенке. При примыкании к торцу стены применяется универсальный уплотнитель, сбоку — профильный.

Торцевая планка защищает кровлю от ветра и разбалтывания ее узлов, а также деревянные элементы и утеплитель – от влаги. Поверх торцевой доски укладывается гидроизоляция, которая закрепляется торцевой планкой. Она устанавливается от карниза к коньку, крепится к торцевому брусу саморезами с шагом в 50-60 см в 10-сантиметровый нахлест. Торцевая планка в обязательном порядке должна перекрывать верхний гребень волны. Это позволит избежать попадания воды под металлическую черепицу. Для этого можно подгибать края листа вверх.

Крепление внешних углов и коньковых планок

В случае изломов кровли очень важно не прерывать гидроизоляцию. Доски обрешетки при изломе должны максимально приближаться друг к другу. Лист покрытия должен немного выступать и закрывать излом. Карнизную планку здесь используют как сопрягающий элемент. Между листами черепицы и планкой, а также между коньком и листами прокладывают универсальный уплотнитель. Он защищает от проникновения осадков, листьев и насекомых.

Потоки воздуха, проходящие от карниза к коньку, должны выходить наружу сквозь отверстия в профильном уплотнителе. Гидроизоляция под коньком должна иметь разрыв от 20 см по всей протяженности конька. Для усиления гидроизоляционного барьера можно проложить дополнительную гидроизоляционную пленку на сплошную деревянную обрешетку, перекрывающую нижнюю часть основной гидроизоляции более чем на 15 см. Крепить конек необходимо в верхнем гребне через волну с обеих сторон в обрешетку специальными коньковыми саморезами. Торцы конька закрываются входящими в комплект заглушками. Жесткость полукруглого конька усиливается с помощью нахлеста ребер.

После окончания монтажных работ с крыши следует убрать строительный мусор. Металлический лист в местах срезов и царапин обязательно подкрашивают. Два раза в год поверхность кровли очищают от листьев, веток и грязи. Это защитит металл от коррозии и продлит срок его службы.

kryshikrovli.ru

Как правильно крепить металлочерепицу на крыше саморезами: полезные советы и рекомендации

Металлочерепица – материал практичный, выглядит покрытие из этого материала привлекательно, и служит оно достаточно долго. Однако срок службы материала зависит не только от качества приобретенной металлочерепицы, но от того, насколько грамотно были проведены монтажные работы. Причем мелочей и несущественных моментов в процессе проведения кровельных работ практически нет, каждая операция должна быть проведена правильно. Рассмотрим, как крепить металлочерепицу на крыше, чтобы места крепления оставались герметичными, а само покрытие было надежно зафиксировано на обрешетке.

У начинающих кровельщиков всегда возникает масса вопросов по проведению работ с металлочерепицей. Сама по себе технология укладки металлочерепицы на кровлю достаточно простая, однако, нужно знать и выполнять требования технологии монтажа, чтобы кровельное покрытие не пришло в негодность уже после первой зимы.

В частности многие начинающие мастера интересуются, как правильно крепить металлочерепицу саморезами, чтобы покрытие было надежно зафиксировано на обрешетке? Рассмотрим этот вопрос подробнее.

Правила, которые нужно знать, приступая к работе с металлочерепицей

Металлочерепица материал достаточно прочный, но при неправильной технологии монтажа или при неаккуратном обращении с ним, может быть повреждено защитное покрытие, а это приведет к быстрому разрушению материала. Вот основные правила работ:

Для выполнения кровельных работ нужно обзавестись обувью с мягкой и гибкой подошвой. При перемещении по покрытию, необходимо наступать в места, где находятся доски обрешетки и только в прогиб волны профиля материала.
Если возникает необходимость разрезать лист металлочерепицы, необходимо воспользоваться ножовкой, циркулярной пилой, электрическим лобзиком или ножницами для резки металлов. Одним словом, разрешается использовать любой инструмент, при работе которого не происходит разогрев и разрушение защитного покрытия материала.

Совет! После выполнения резки, рекомендуется закрасить срез специальной защитной краской. Эта же краска может быть использована, если в процессе эксплуатации на покрытии из металлочерепицы образуются сколы или царапины.

Для крепления металлочерепицы используется специальный вид метизов – кровельные самонарезающие винты. Закручивают их при помощи шуруповерта со специальной насадкой под граненую головку. Перед началом работ следует ограничить вращающий момент прибора, чтобы не допустить проворачивания саморезов и деформации эластичной прокладки, установленной под шляпкой винта. Проворачивание самореза приведет к тому, что крепление будет ослаблено, а деформация прокладки станет причиной нарушения герметичности покрытия.

Совет! Для работы на кровле рекомендуется приобрести шуруповерт с аккумуляторной батареей, так как, работать с прибором, запитанным от сети крайне неудобно.

В процессе работы мастеру нужно будет контролировать качество вкручивания каждого винта. Дело в том, что даже при установленном значении вращающего момента может случиться недокручивание. Например, если винт попадет в сучок доски обрешетки.
Очень важно, чтобы саморез вкручивался строго перпендикулярно кровельной поверхности, в противном случае, герметичность соединения будет нарушена.
Чтобы предварительно прикинуть, сколько потребуется саморезов, нужно знать общую площадь кровли. Как правило, на каждый квадратный метр принимают по 10 винтов.

Металлочерепица укладывается на предварительно собранную обрешетку. Собирают эту конструкцию из досок одинакового размера и равным шагом расположения.

Совет! Шаг расположения элементов в обрешетке зависит от вида материала. Например, при укладке металлочерепицы с популярным профилем Монтеррей шаг должен составлять 35 см, а если выбран материал с профилем Макси, то шаг должен быть увеличен до 40 см.

Собранная обрешетка должна быть ровной и иметь плоскую поверхность без прогибов и выступов. Только первая доска конструкции, укладываемая вдоль карниза, должна быть более толстой, рекомендуется, чтобы она выступала над основной конструкцией на высоту профиля.

Расстояние между стартовой доской обрешетки и вторым элементом сокращают на 5 см по сравнению с основным шагом конструкции. Укладка вдоль карниза более толстой доски необходима для правильного формирования карнизного свеса покрытия.

В процессе крепления листов на обрешетке необходимо вкручивать винты на линии, которая расположена на 1-1,5 см ниже линии штамповки, проходящей между гребнями профиля. Если обрешетка была смонтирована правильно, то в прогибе волны металлочерепицы обязательно будет находиться доска. При этом сами крепления будут на готовом покрытии практически незаметны, так как головки саморезов будут находиться в тени гребня волны.

Как состыковать два листа?

Листы материала при укладке необходимо накладывать друг на друга, образуя нахлест. При укладке вертикальных рядов формируют нахлест «по волнам», при укладке горизонтальных рядов нахлест формируется «по ряду».

Для формирования идеального нахлеста, лист материала, кромка которого будет расположена сверху, немного приподнимают, и начинают укладывать на уже лежащий на обрешетке край второго листа, добиваясь точного совпадения профиля. Закрепляют листы короткими (длиной 20мм) саморезами, вкручивая их чуть ниже штамповочной линии на участке от гребня до наружной кромки уложенного сверху листа.

Как закрепить листы по линии карниза?

При укладке листов вдоль линии карниза, необходимо сформировать, так называемый, карнизный свес. Проще говоря, лист укладывается так, чтобы его поперечная кромка выступала на край обрешетки на 4-5 см. Это делают для того, чтобы вода, стекающая по кровельному покрытию, попадала сразу в водосточный желоб, минуя все деревянные конструкции обрешетки.

При креплении металлочерепицы вдоль карнизного свеса, саморезы вкручивают через одну волну.

Как крепить материал на подходе к коньку?

В верхней части обрешетка заканчивается коньковой опорной доской. Для того чтобы планка конька была идеально выведена на торцевую часть обрешетки, в качестве опорного элемента часто используется более толстая доска, как и на карнизном свесе.

На конек крыши устанавливают специальные элементы, которые могут иметь разную форму. Выбирать форму коньковых элементов необходимо с учетом конструкции крыши. Крепятся такие элементы к уже уложенной металлочерепице, саморезы длиной 70 мм, вкручивают в самые высокие части профиля.

Оформление торцов кровли

Чтобы защитить покрытие от ветровых нагрузок и задекорировать фронтонные торцы кровли, необходимо установить специальные планки. Для фиксации этих планок используются длинные саморезы.

Со стороны покрытия саморезы вкручивают в высшие точки профиля через одну волну. Со стороны торца устанавливают винты с шагом 50 см. Поскольку крепления на торцах кровли не будут ничем перекрываться, стоит заранее сделать разметку и располагать винты по одной линии и на равном расстоянии.

Какие саморезы следует использовать?

Чтобы крепления получились качественными, необходимо правильно выбрать саморезы. Винты для крепления металлочерепицы изготавливают из оцинкованной стали. Головка винта многогранная, окрашенная в цвет основного покрытия. Под головкой располагается шайба уплотнительная, изготовленная из эластичного материала.

Размеры саморезов

В процессе монтажа кровли потребуются следующие виды саморезов:

Для скрепления листов в местах нахлестов между собой используют винты размером 4,25 * 20 мм.
Для крепления покрытия к доскам обрешетки нужны метизы размером 4,28 * 28 или 4,28 * 35 мм.
Для установки коньковых и ветровых планок необходимы винты того же диаметра и длиной 50 и 70 мм.

Очень важно выбрать качественные винты, срок службы которых был бы сравним со сроком эксплуатации металлочерепицы, чтобы из-за некачественных креплений не пришлось через пару лет затевать ремонт кровли.

Итак, прежде чем браться за выполнение кровельных работ, следует узнать, как крепить металлочерепицу саморезами. Неправильно выполненные крепление, использование неподходящих или просто некачественных винтов может существенно сократить срок службы покрытия.

okrovlenadom.ru

Крепление металлочерепицы саморезами к обрешетке

В данном материале мы расскажем про тонкости крепления металлочерепицы к обрешётке.

Рассмотрим подробнее все этапы работы.

Как выполнять работу по креплению правильно и на что обратить внимание перед началом установки
Варианты состыковки частей
Способ крепления у основания
Крепление черепицы
Торцы, как их правильно соединять
Крепление саморезами

Металлочерепица – отличный вариант покрытия крыши.

В настоящее время является, пожалуй, самым популярным благодаря своей красоте и износостойкости, и вероятно, в будущем, популярность и надежность данного материала будет только расти.

1. Как выполнять работу по креплению правильно и на что обратить внимание перед началом установки

Использовать для резки лучше пилу с диском и ножницы по стали. Болгарку применять не рекомендуем, так как она может при резке задеть слой защиты, который необходим для износостойкости.

Нужно проверять в процессе работы, насколько сильно прикручен саморезом, каждый элемент крепления. Монтажнику понадобится мягкая подошва, и вставать для работы нужно в области нижнего прогиба черепицы.

Кровельные саморезы правильно расположить строго под углом 90 градусов от поверхности их деревянных пластин.

Для крепления понадобится не менее 7 саморезов на каждый квадрат. В случае даже небольшого повреждения верхнего слоя защиты из полимера желательно сразу обработать этот участок краской, подходящей по цвету металлочерепицы.

Саморезы подбирают под цвет материала с резиновой прослойкой. Монтировать нужно начинать с торца крыши, если крыша имеет два плоскости, и с обеих сторон высокой точки, если крыша куполообразная. Крепление располагают так, чтобы предыдущий лист был скрыт последующим. Деревянная обрешетка кровли устанавливается на равной дистанции друг от друга и совпадает с шагом металлочерепичногопокрытия.

Чтобы крепить металлочерепицу к обрешетке, нужно знать некоторые правила.

Во время крепления саморезы закручиваются по одной полосе, ниже, чем полоса штамповки между гребнями на 12-14 мм. И тогда, саморезы вкручиваются в любое место, попадая в доску. Можно посмотреть видео на ютубе, если остались сомнения. Металл на досках монтируется без зазоров, и это дает возможность надежного крепления к обрешетке.

2. Варианты состыковки частей

В процессе установки можно стыковать черепицу двумя способами: волнами или рядами.

При стыковке волнами, саморезы закручиваются на каждом ряду, ниже штамповочной полосы. Если стыковка рядами, то она крепится на досках в каждой волне: саморезы вкручиваются в каждом ряду до края верхнего листа покрытия.

3. Способ крепления у основания

В основном сегодня применяют крепление карнизного узла с выступающим на 5 см листом.

Это удобно тем, что осадки сразу стекают в желобную канавку, и деревянные полосы защищены от воды, что обеспечивает долгий срок эксплуатации. Саморезы вкручиваются через волну выше на 7 см штамповочной полосы.

Чтобы самые нижние части волн не просели, крепят к более толстой доске. И еще важно сформировать узел этого крепления так, чтобы штатный рез был сверху карнизной части.

4. Крепление черепицы

Металлочерепица в верхней части каркаса всегда опирается на доски конька.

Обычно делают еще дополнительную подконьковую доску, чтобы оставить зазор между такими же досками соседних конструкций, это необходимо для хорошего вентилирования крыши. Часто для вывода конька на торец всей конструкции поверх планок используют более доски более толстые по ширине. Это дает возможность защиты от просадки конька.

Коньковая доска крепится саморезами на самых высоких точках кровельного покрытия. Между креплениями желательное расстояние до 80 см. Все места фиксации на равном расстоянии от обрешетки, поэтому деформации не должно быть во время закручивания саморезов.

5. Торцы, как их правильно соединять

Вначале закрепляются листы черепицы по торцевым частям кровли.

Дальше торцевую планку фиксируют через одну волну на самых высоких точках каждого листа. Расстояние между креплениями до 80 см. Крепеж с наружней стороны в этих местах останется заметным, поэтому желательно сделать разметку для точности и симметрии.

6. Крепление саморезами

Дополнительное крепление саморезами производится в случае, если вы хотите, чтобы конструкция была еще более надежной и защищенной, в том числе от сильного или ураганного ветра.

Тогда саморезами крепятся листы черепицы между собой по волнам и рядам дополнительно, и листы к обрешетке по полосе карниза и по полосе конька, и вдоль торцевой полосы листы на досках.

Что еще дополнительно нужно знать!

Там, где внутренние стыки, для крепления черепицы используют планку для разжелобки стандартной конструкции.

Нахлест не больше 15 см и шов герметизируют в обязательном порядке.

Читайте также:

Как скрепить мауэрлат и стропильную систему

Устройство мансардной крыши своими руками

Монтаж односкатной крыши

Если остались вопросы, посмотрите видео перед началом работы, где подробно показывается вся последовательность укладки.

Видео: Крепление металлочерепицы от первого лица

Поделитесь если вам понравилось:

Крепление металлочерепицы к обрешетке на крыше: схемы, инструкции

Крепление металлочерепицы позволяет получить крышу, укрытую красивым и прочным кровельным материалом.

В вопросе, как крепить металлочерепицу, нет ничего сложного.

Поэтому справиться с поставленной задачей сможет и непрофессионал.

Главное, выучить основные понятия и термины, которые употребляют в процессе работы опытные кровельщики.

Ведь иногда, при просмотре мастер-классов, с помощью фото или видео материалов, встречаются действительно непривычные слова.

А в работе, как известно, должно все быть предельно четко, правильно и ясно, особенно это важно для начинающих строителей.

Лексикон кровельщиков содержит такие определения:

Волна – поперечный ряд металлочерепицы. Имеет два параметра: шаг; высота;
Ряд – продольный лист.

Общая информация о металлочерепице

Металлочерепица представляет собой листы кровельного материала. Для их изготовления используют оцинкованную сталь и полимеры в качестве защитного покрытия.

На данный момент большим спросом пользуются листы металлочерепицы с шириной 1,18 см. Как правило, 8 см из них берутся для образования нахлеста, рабочих остается 1,10 см.

1. Металлочерепица 2. Уплотнитель 3. Конек 4. Фронтонная планка 5. Карнизная планка 6. Ендова7. Снегозадержатель 8. Кровельная лестница 9. Настенная лестница 10. Пожарный люк 11. Проход резиновый 12. Вентиляционная труба 13. Пристенный профиль 14. Водосточная система

Стандартный шаг металлочерепицы равняется 35 см, при необходимости на кровельном рынке можно найти и другие размеры.

Для крепления металлочерепицы, помимо листовых изделий, понадобятся кровельные планки, чтобы организовать ендову, карнизы и коньки.

Кроме того, необходимо иметь под рукой металлический плоский лист, подходящий под цвет черепицы, для обустройства фартуков.

Крепление листов металлочерепицы к обрешетке не обходится без резки изделий. Листы черепицы подгоняют под нужные размеры, с помощью инструментов без абразивного воздействия.

В качестве таких приспособлений могут использоваться специальные ножницы для резки металла или дисковые пилы.

Помимо вышеуказанных инструментов жестянщика, никакие другие устройства, чтобы подогнать листы металлочерепицы, использовать не рекомендуется.

Особенно это касается болгарки, которая в процессе резки расплавляет полимерный слой черепицы.

Если вы когда-либо просматривали видео на тему крыш, то заметили, как осторожно рабочие передвигаются по крыше, наступая только на планки обрешетки или в прогиб между волнами.

Правильно будет последовать их примеру.

Что касается того, как крепить металлочерепицу и какие крепежные элементы лучше всего использовать, монтируя листы, то на этот вопрос имеется значительный объем фото и видео информации в нашей статье.

Основные правила крепления черепицы

Выполняется крепление металлочерепицы саморезами с резиновой прокладкой. Производитель металлочерепицы позаботился о том, чтобы крепежные элементы выполняли еще и эстетическую функцию.

Сегодня саморезы для крепления металлочерепицы можно отыскать под любое цветовое решение изделий.
В процессе ввинчивания саморезов шуруповертом не стоит усердствовать.

Фото:

Вращающий момент инструмента уменьшают, что позволяет снизить интенсивность затяжки крепежа и не дать сжаться резиновой прокладке.

Металлочерепица со скрытым креплением отличается технологией монтажа.

Поскольку место креплений будет, в любом случае, перекрывать каждый последующий лист, в качестве крепежных элементов могут использоваться как вышеупомянутые цветные саморезы с резиновым уплотнителем, так и простые оцинкованные винты.

При этом между собой листы крепятся за счет монтажных углублений и выступов, присутствующих по краям изделий.

Подобная технология крепления позволяет смонтировать идеальную поверхность с абсолютной герметичностью.

Монтаж металлочерепицы выполняется саморезами, в области изгиба волн, строго перпендикулярно плоскости изделия.

Нижний лист черепицы крепят на начальную планку, с отступом ввинчивания крепежей через волну.

Вертикальные перехлесты крепят короткими саморезами, правильно это делать в месте спуска волны, что позволит изделиям плотно контактировать.

Высокое качество крепления к кровле, обеспечивает фиксирование черепицы по периметру крыши, где саморезы ввинчивают в изгиб волны.

Остальные крепежи располагают по черепице в шахматном порядке. Если коснуться вопроса необходимого количества саморезов, то при стандартном расчете на 1м2 площади понадобится 8 крепежных элементов.

Для крепления аксессуаров используют шурупы, из расчета 3 шт. на 1 метр погонный.

Между собой металлочерепицу крепят по волнам, что позволяет придать поверхности целостный вид и защитить ее от ветровой нагрузки.

Чтобы продольные стыки плотно контактировали между собой, саморезы ввинчивают до конечного фиксирования листов к обрешетке.

Точка перехлеста – уязвимая часть некоторых типов металлочерепицы.

Видео:

В данном месте возможно образование капиллярного эффекта, когда вода попадает между черепицей и не стекает вниз, а наоборот поднимается.

Предотвратить неприятность позволяет создание антикапиллярного углубления в виде канавки, по которой будет стекать жидкость.

При этом стоковое углубление одного изделия должно ложиться на углубление следующего.

Особенности крепления черепицы в несколько рядов

Технология крепления черепицы в несколько рядов может стать причиной соединения в одной точке четырех листов. Когда листы изделий крепят в один ряд, появляется проблема смещения.

К примеру, если в данном случае взять 10-ти метровую карнизную планку, то уровень смещения будет достигать 30 мм.

Поэтому листы рекомендуется укладывать с легким поворотом. Сторона поворота зависит от расположения антикапиллярного углубления.

Если канавка находится справа, то лист поворачивают по часовой стрелке, а если антикапиллярное углубление организованно с левой части изделия – поворот делают против часовой стрелки.

Дальнейшую схему крепления черепицы на прямоугольную кровлю выполняют на свое усмотрение.

Главное, чтобы было удобно работать, 2,3 и последующий лист может монтироваться с левой или правой стороны от закрепленного изделия.

Крепление черепицы лучше начинать с части крыши без скосов, продолжать укладку необходимо в сторону ендовы, устроенной между скатами или в часть кровли примыкания со скатом.

Независимо от геометрической формы склона кровли, выравнивание металлочерепицы осуществляют, ориентируясь на карнизную планку – ее горизонтальное положение.

Обустраивая карнизную планку, лист изделия крепят таким образом, чтобы его край не только закрывал планку, но и выходил за нее на 40-50 мм.

Тогда дождевая вода будет попадать в водосток, а не задуваться ветром на стену дома. Срез выступающего изделия провисать не будет, если нижний край обрешетки сделать толще на 10-20 мм.

Перед тем как окончательно закрепить металлочерепицу на обрешетке, собирают блок из 3-4-х изделий.

Первый лист наживляют вверху одним шурупом, что при выравнивании ряда позволит повернуть изделие в нужную сторону.

Не рекомендуется делать блок из большего количества черепицы, это осложняет рабочий процесс и добиться качества покрытия будет сложно.

Если скаты крыши имеют треугольную форму, то перед монтажом необходимо провести разметку, в процессе которой намечают точку центра склона кровли и центральную ось.

Видео:

Такую же ось делают на металлочерепице, в процессе обустройства кровли, намеченные линии должны соответствовать друг другу.

Первый лист наживляют вверху, дальнейшая схема крепления металлочерепицы проводится, как и с прямоугольными скатами.

Крепление коньковой планки

Устройство конька на крышу считается завершающей стадией кровельных работ. Предназначение конька заключается в скрытии зазора между прилегающими скатами крыши.

Конек нужно установить правильно, тогда лишь можно будет исключить протечки и обеспечить качественный вентиляционный зазор подкровельного пространства.

Конек приобретается вместе с металлочерепицей, расцветка и фактура конька полностью соответствуют кровельным листам.

Сегодня востребованы следующие виды конька:

Декоративный конек – представляет собой узкий лист, предназначен сугубо для декоративных целей. Конек в основном используется для облагораживания беседок и кровли шатрового типа;
Полукруглый конек – имеет эстетичный вид, торцевую часть конька оснащают специальными заглушками;
Прямоугольный конек – стоимость такой коньковой планки значительно ниже, чем полукруглого конька. Для его торцевой части заглушки не нужны.

Приобретая конек, рекомендуется внимательно отнестись к ширине полок изделия.

При креплении, полки конька ложатся прямо на скаты, если изделие будет иметь ширину менее 150 мм, исключить задувание ветром снега под конек крыши не получится.

Для полноценного обустройства кровельного конька применяют стекловату, ее небольшой слой прокладывают в коньковый паз с целью предотвратить задувание снега под волны.

Вторая важная деталь, которая должна учитываться при креплении конька — это его обортовка. Конек без обортовки не получит надлежащей жесткости, кроме того, его вид снизу будет не эстетичен.

Более детально ознакомиться с креплением коньковой планки позволит следующее видео.

Металлические планки для кровли из металлочерепицы

Помимо металлического конька для кровли из металлочерепицы, без которого не спрятать стыки скатов горизонтальной и наклонной поверхности, применяют ряд других полезных элементов, например, снегозадержатели, капельник, ветровая планка и т.д.

Капельник для кровли из металлочерепицы ничем не отличается от других своих разновидностей, используемых для других типов кровельного покрытия.

Видео:

Если капельник подобрать правильно по цвету, то он визуально сольется с кровлей, и вся поверхность будет выглядеть как одно целое.

Капельник крепят на горизонтальном карнизе склона кровли, с целью защитить от попадания влаги стропильную систему. Капельник отводит воду в прикрепленный под ним водосточный желоб.

Капельник можно отнести к категории функциональных, доборных элементов с декоративными свойствами.

Наличие торцевой или ветровой планки на кровле, позволяет защитить от намокания торцевую часть склона крыши. Крепление ветровой планки закрывает край каркаса обрешетки от атмосферных воздействий.

Кроме того, торцевой планкой завершают декоративное оформление кровли с торцевой стороны скатов.

Ендова внешняя и внутренняя – функциональные элементы кровли.

Внешнюю декоративную ендову крепят в зонах внутреннего наклонного соединения скатов с целью спрятать косой срез черепицы и защитить место стыка от пыли и влаги.

Внутреннюю ендову крепят под кровлей в месте соединения наклонных стыков скатов.

Снегозадержатели выполняют функциональное и декоративное назначение.

Видео:

Применение снегозадержателей позволяет предотвратить резкий лавинообразный сход снега с крыши, что часто становится причиной деформации кронштейнов и желобов системы водостока.

Крепление снегозадержателей осуществляют на черепицу над местом расположения несущей стены дома под верхнюю волну листа.

Снегозадержатели крепят с использованием усилителя и длинных саморезов, которые позволяют прочно удерживать снегозадержатели под нагрузкой снега.

В качестве усилительных деталей используют уголки, их фиксируют внутри снегозадержателей под планкой со стороны конька.

Снегозадержатели монтируют над оконными и дверными проемами дома. Для многоуровневой кровли установку снегозадержателей проводят на каждом уровне крыши.

При слишком большой длине ската, обычно, проводят крепление дополнительных снегозадержателей.

stroyremned.ru

РубрикаРазное

Как крепить металлочерепицу на крыше саморезами фото – схема крепления кровли с помощью саморезов

полный обзор методов, советы, видео

Общие сведения о металлочерепице

Общие правила монтажа металлочерепицы

Какие саморезы необходимо использовать и куда их вкручивать

Особенности монтажа металлочерепицы со скрытым креплением

Схема укладки металлочерепицы

Теперь подробнее о монтажных работах

Этапы укладки кровли из металлической черепицы<img decoding="async" src="/wp-content/uploads/kak-krepit-metallocherepicu-na-kryshe-samorezami-foto_6.jpg" />

Крепление металлочерепицы на карнизах и коньке крыши

Как монтировать металлочерепицу вокруг труб и иных препятствий

Как крепить снегозадержатели на металлочерепицу

Как крепить металлочерепицу к обрешетке

Ошибки, которые часто допускают начинающие кровельщики

Неправильный выбор продукции

Ошибка в креплении

Видео об основных ошибках монтажа:

Советы опытного специалиста:

Как правильно крепить металлочерепицу саморезами

Как крепить металлочерепицу на крыше

Общие сведения о металлочерепице

Общие правила крепления металлочерепицы

Укладка металлочерепицы

Инструкция по креплению металлочерепицы

Ключевые правила монтажа

Особенности крепления листов разной формы и размеров

Скрытое крепления листов и его особенности

Крепление на карнизе и коньке

Монтаж металлочерепицы вокруг препятствий

Самые распространенные ошибки крепления металлочерепицы

Как выполняется крепление металлочерепицы к обрешетке?

Особенности работы с металлочерепицей

Требования к обрешетке

Требования к крепежным элементам

Количество точек крепления

Схема фиксации

Как крепить металлочерепицу на крыше

Выбираем качественный крепеж

Как правильно крепить к обрешетке, усилие затяжки

Схема расположения саморезов

Порядок монтажа и крепление листов на крышу

Крепление доборных элементов

какими саморезами, видео, к обрешетке, схема, через какое расстояние

Расчет количества материала для кровли из металлочерепицы

Схема установки металлической черепицы

Крепление карнизной (лобовой) доски и крюков для водостока

Укладка нижней ендовы и внутренних примыканий

Технология крепления металлочерепицы

Три главных правила монтажа листов:

Укладка верхней ендовы, внешних планок примыканий и торцевых элементов

Крепление внешних углов и коньковых планок

Как правильно крепить металлочерепицу на крыше саморезами: полезные советы и рекомендации

Правила, которые нужно знать, приступая к работе с металлочерепицей

Как состыковать два листа?

Как закрепить листы по линии карниза?

Как крепить материал на подходе к коньку?

Оформление торцов кровли

Какие саморезы следует использовать?

Размеры саморезов

Крепление металлочерепицы саморезами к обрешетке

1. Как выполнять работу по креплению правильно и на что обратить внимание перед началом установки

2. Варианты состыковки частей

3. Способ крепления у основания

4. Крепление черепицы

5. Торцы, как их правильно соединять

6. Крепление саморезами

Видео: Крепление металлочерепицы от первого лица

Крепление металлочерепицы к обрешетке на крыше: схемы, инструкции

Общая информация о металлочерепице

Основные правила крепления черепицы

Особенности крепления черепицы в несколько рядов

Крепление коньковой планки

Металлические планки для кровли из металлочерепицы

Добавить комментарий Отменить ответ

Этапы укладки кровли из металлической черепицы
