Экран для батареи своими руками: декоративный и эффективный

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше.

Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

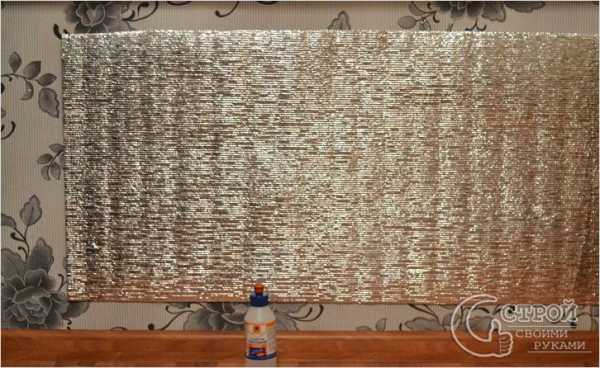

Тепловой экран-отражатель

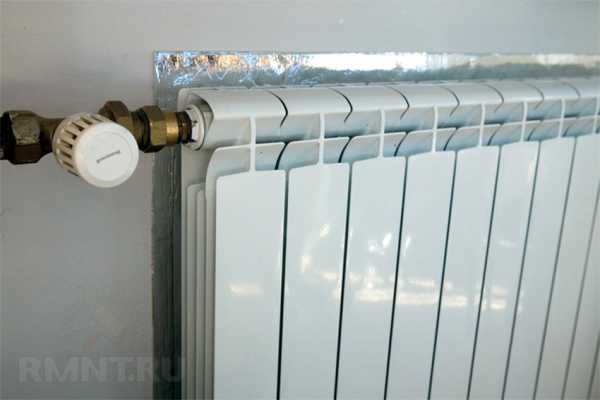

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

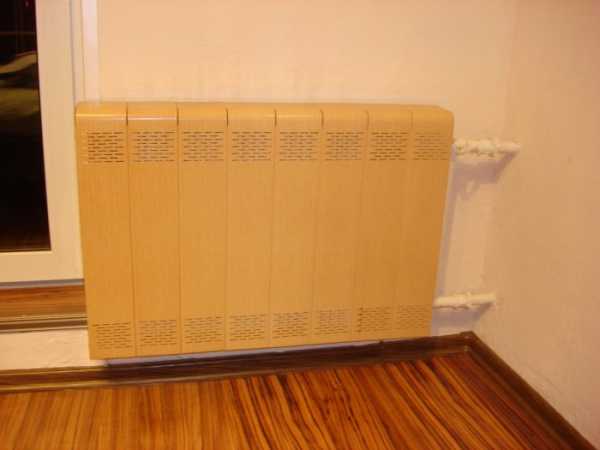

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

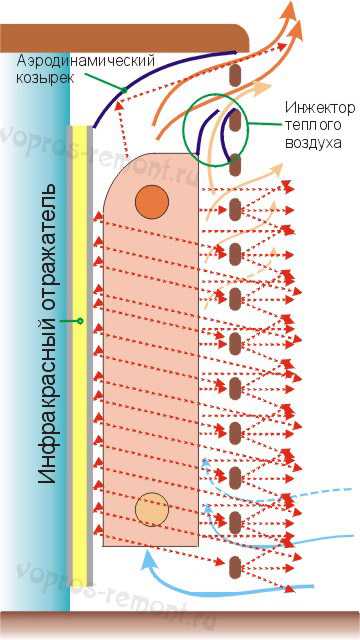

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Как сделать экран для батареи своими руками

Радиаторы отопления могут быть задекорированы с помощью экрана или короба. Делаем экран на батарею своими руками.

Когда в доме делается капитальный ремонт без замены радиаторов отопления, возникает проблема их декорирования. Конечно, батарею легче чем-то красивым прикрыть, чем купить новую. Поэтому вопрос о том, как сделать экран на батарею своими руками, остается очень актуальным.

Маскируем радиаторы отопления

• Существующая классификация
• Преимущества и недостатки каждого варианта
• Подробная инструкция к исполнению
• Общая схема монтажа
  • Разметка
  • Обрезка деталей
  • Сборка экрана
• Заключение

Подобные приспособления уникальны. Они помогают защитить приборы от пыли и грязи, а детей — от ожогов. Некоторые конструкции имеют специальные приспособления, предназначенные для сушки одежды и обуви. Особые умельцы экран радиатора превращают в удобный трансформер, который иногда можно использовать как небольшой столик.

Для того чтобы сделать экран для батареи своими руками, полезно предварительно детально ознакомиться со всеми существующими видами и понять:

• какими могут быть экраны по типу конструкции
• какие материалы при этом могут быть использованы для их изготовления
• каковы этапы создания тех или иных вариантов.

Поэтому подробнее остановимся на этих вопросах.

Существующая классификация

Итак, декоративный экран для радиаторов может быть выполнен в виде:

• Закрытого короба.
• Плоского экрана.
• Навесной крышки.

Первый вариант используется тогда, когда необходимо полностью закрыть радиатор. Второй применяется для ограждения приборов, расположенных в удобной нише. Третий служит для того, чтобы прикрыть батарею, сильно выступающую из-за подоконника.

Для изготовления всех трех вариантов чаще всего используются следующие материалы:

• Стекло.
• МДФ.
• Дерево.
• Пластик.
• Металл.

Преимущества и недостатки каждого варианта

Свойства материала определяют и технические особенности, которыми будут обладать декоративные экраны. Заслонки из металла, например, можно выкрасить в любой цвет. Они полностью выполняют свои защитные функции и при этом смотрятся очень интересно, элегантно и креативно. Благодаря технике перфорации легко создать особый декоративный эффект. Монтировать такой экран можно своими руками, поскольку для этого не нужно обладать особыми техническими навыками. Стальной или алюминиевый экран просто навешивается на батарею и скрывает ее неприглядный внешний вид.

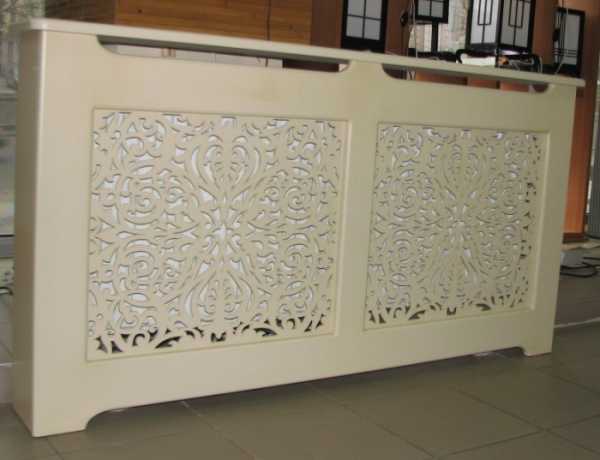

Куда более эффектно смотрится деревянный декоративный экран. Его можно установить так же легко, как и металлический, купив готовые изделия из разных пород деревьев. Но сделать своими руками его тоже реально, если есть определенные плотницкие навыки и специальные инструменты. Подобный выбор имеет как положительные, так и отрицательные стороны.

Дерево в интерьере всегда смотрится особенно выигрышно. Но деревянный экран для батареи очень капризен. Он легко деформируется при эксплуатации, сопровождаемой отрицательными факторами. Повышенная влажность, высокие температуры, их резкие колебания легко вызывают деформацию изделия. К тому же дерево довольно дорого стоит.

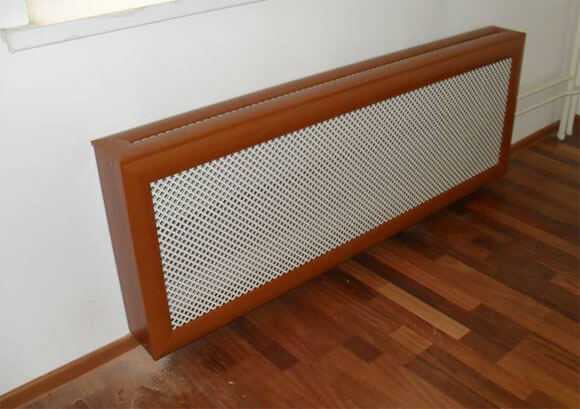

В качестве доступной альтернативы чаще всего используется решетка из ДВП или пластиковые экраны. И первые, и вторые изделия доступны практически для всех. ДВП имитирует дерево, а пластик — лучшее решение для тех, кто ищет наиболее практичные и простые варианты. Если необходимо внести в интерьер особую изюминку или поддержать эксклюзивную декоративную линию, дизайнеры советуют установить стеклянный экран, сделать себе подарок и выбрать образец, на котором изображен какой-либо интересный рисунок.

Тем, кто мечтает своими руками изготовить подобный элемент декора, специалисты советуют использовать самые доступные материалы. Работать с ними сможет человек, умеющий обращаться с самыми простыми плотницкими инструментами.

Подробная инструкция к исполнению

Из чего может быть собрана красивая решетка для радиатора? В качестве самого простого примера расскажем о том, как собрать экран для радиатора отопления, выполненный из ДВП.

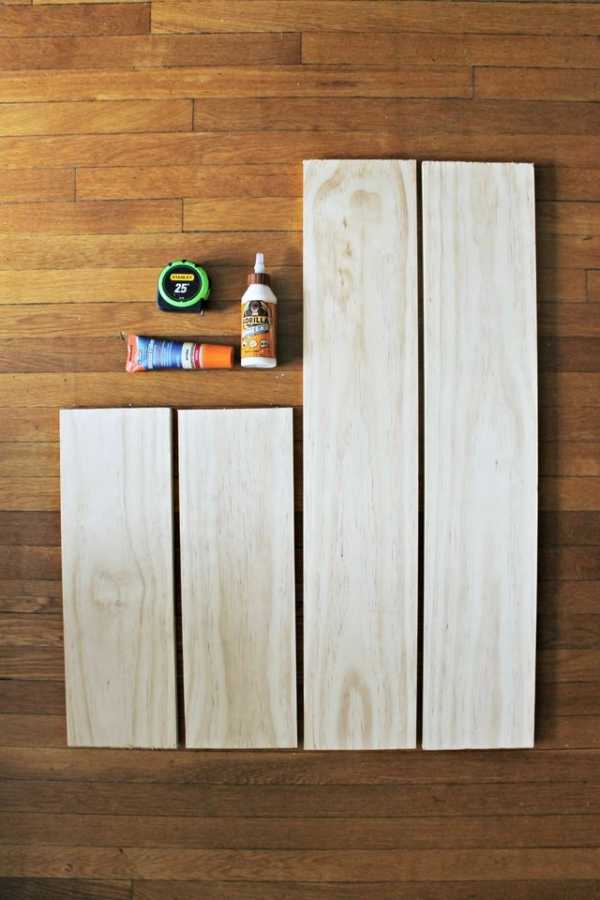

Для работы понадобятся следующие материалы:

• Листы ДВП, цвет которых идеально подходит к цветовой гамме существующего интерьера.
• Специальная сетка в листовом исполнении. Ее можно будет использовать в качестве передней лицевой панели и для изготовления боковых деталей.
• Металлический лист в качестве отражательного элемента.
• Шурупы и строительные скобы.
• Столярный клей и гвозди.

Общая схема монтажа

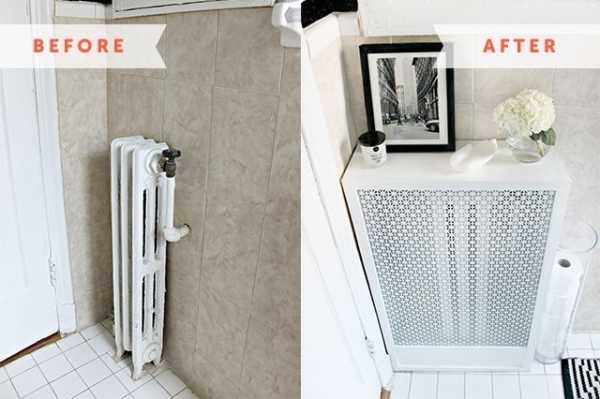

Что такое решетка для радиатора? Это обычный короб — трехсторонняя коробка, имеющая крышку вверху и ножки внизу. Для того чтобы собрать ее, необходимо сначала выполнить правильную разметку, по ней обрезать детали, соединить их и закрепить ножки.

Разметка

Разметка выполняется следующим образом:

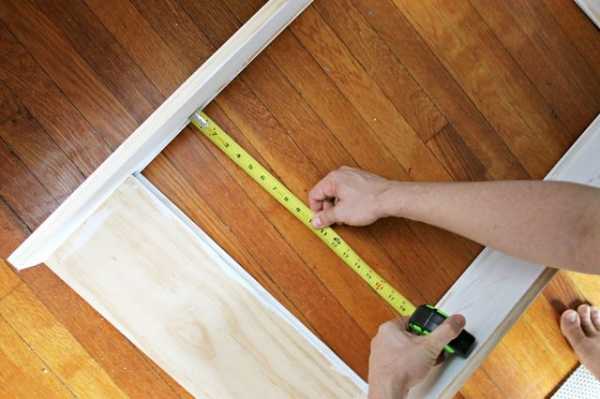

Измеряются две стороны радиатора — его ширина и высота. К ширине батареи прибавляется 10 см, к высоте — 5 см. По этим размерам изготавливается передняя часть экрана. Ее можно выполнить из стальной сетки, которая потом будет декорирована профилем из МДФ.
Затем измеряется глубина радиатора, и к ней прибавляется 2,5 см. Это будет ширина боковых элементов. Их высота должна соответствовать высоте переднего экрана.
Также вымеряется и крышка экрана отопления. Но ее размеры должны быть на 1,2 см больше размеров боковых элементов.

Обрезка деталей

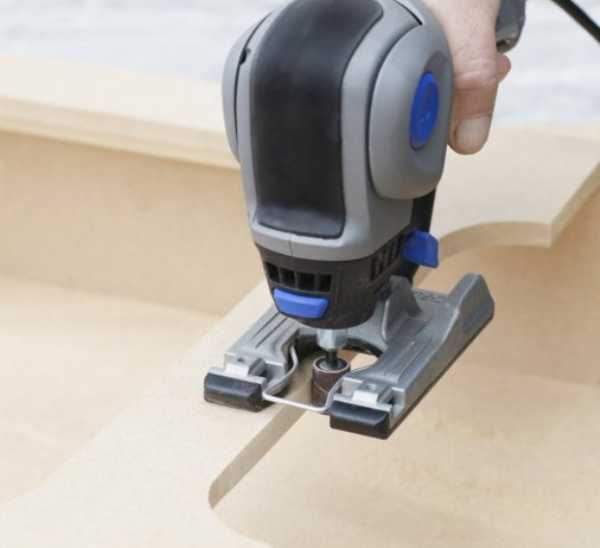

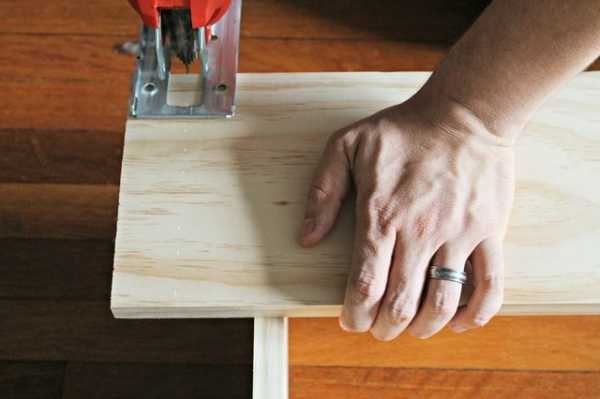

После того как будут выполнены все необходимые замеры, можно приступать к обрезке деталей. Для создания переднего профиля используются листы МДФ. Из них вырезаются прямоугольные детали шириной в 11 см. На них при помощи ножовки формируется угол в 45 градусов там, где элементы будут соприкасаться друг с другом.

Обратите внимание! На одном профиле вверху и внизу формируются разнонаправленные углы. Таким образом создаются все четыре детали, из которых изготавливается внутренняя решетка экрана. Они фиксируются столярным клеем и дополнительно крепятся отделочными гвоздиками.

Сборка экрана

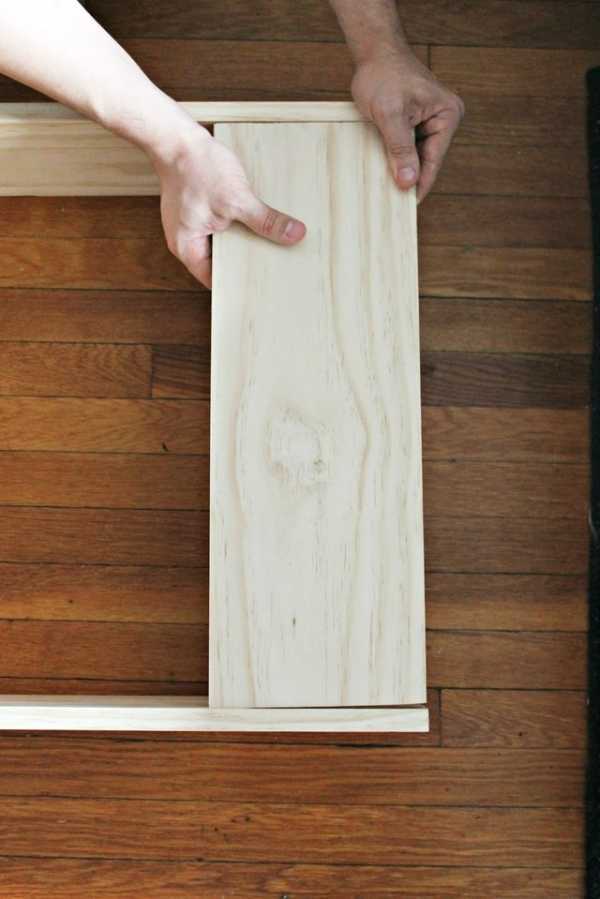

После того как все заготовки будут сделаны, можно приступать к сборке экрана отопления. Для фасадного окна используется сетка. Ее легко нарезать нужных размеров своими руками при помощи ножовки. Грани декорируются профилем из ДВП. Он размещается по всему периметру с внутренних сторон передних углов. Таким же образом собираются и боковые детали экрана.

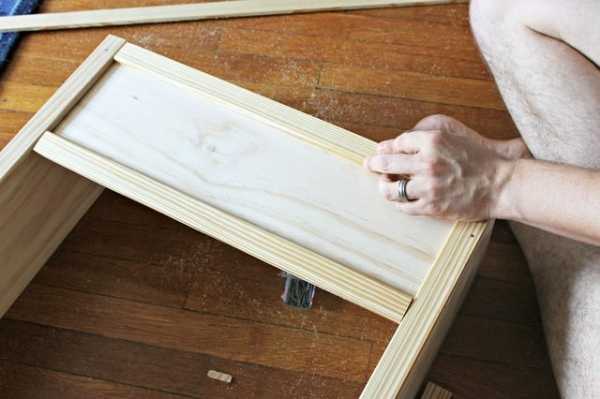

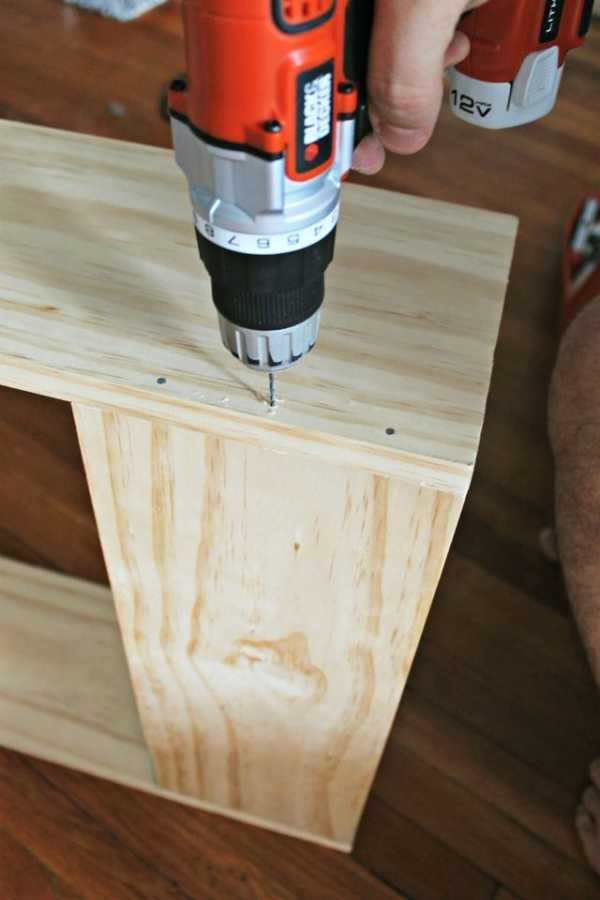

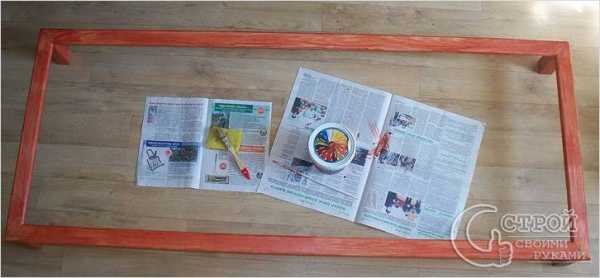

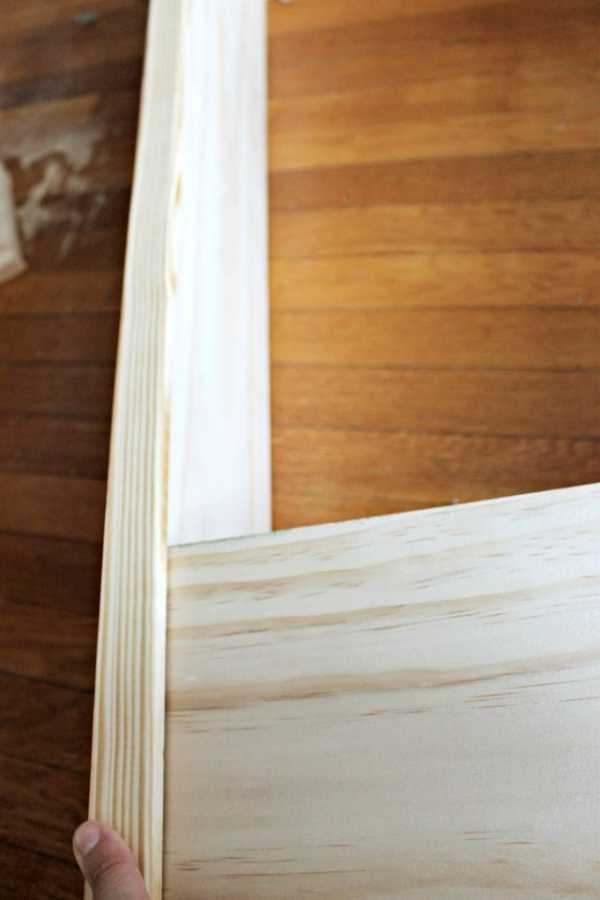

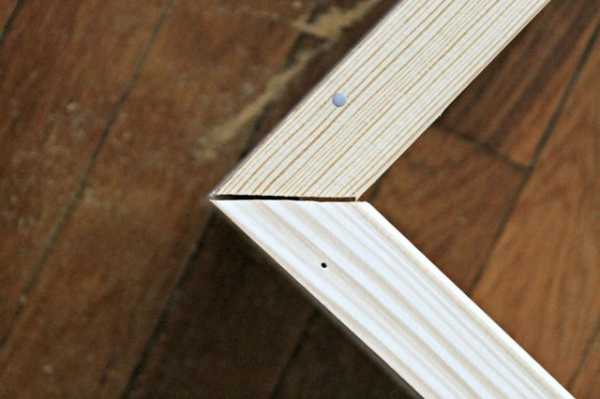

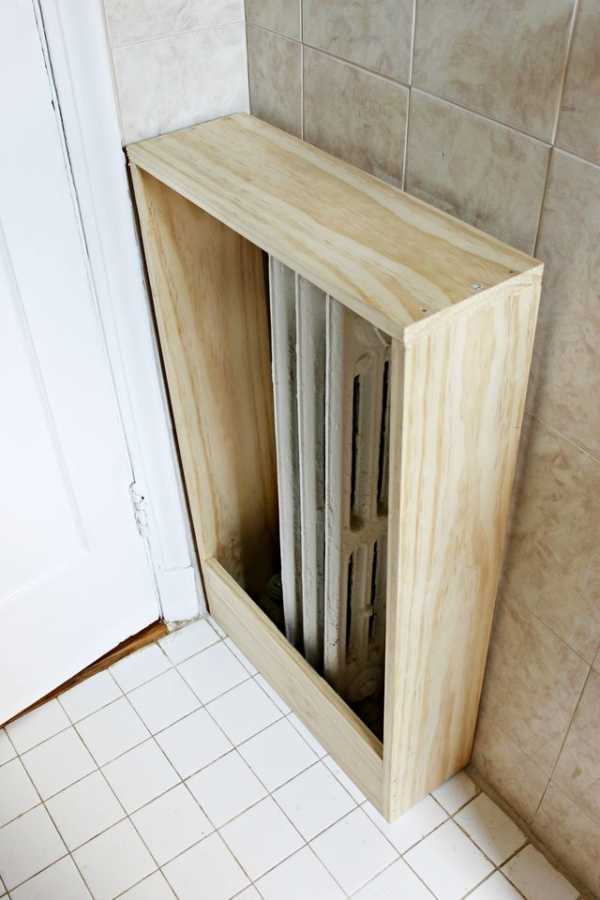

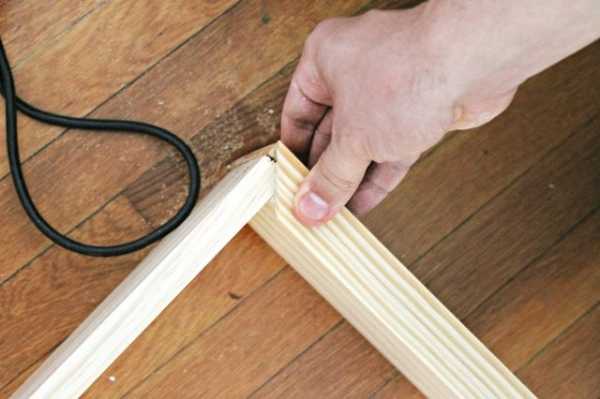

Из деревянного бруса создается каркас будущего изделия. Его легко изготовить, пользуясь чертежами. Каркас скрепляется надежно, в противном случае экран будет постоянно двигаться, демонстрируя некоторую неустойчивость. В боковых гранях сразу вырезается отверстие под трубы. Оно делается так, чтобы центр его радиуса находился на расстоянии 7,5 см от высоты и ширины боковой планки.

Перед тем как собирать корпус, целесообразно у задней стенки, возле которой располагается радиатор, установить металлический лист. Его размеры должны дублировать габариты декоративной решетки. Это делается с целью предотвратить тепловые потери и перенаправить тепловой поток внутрь комнаты.

К стене декоративный экран отопления, сделанный своими руками, крепится по-разному. Это может быть, как в нашем случае, устойчивый каркас. Некоторые предпочитают крепить короб на анкерные цанги. Второй способ более сложный и дорогой, так как приходится покупать дополнительные дорогостоящие детали.

Есть вариант установки решеток на ножки. Они крепятся к нижней части изделия при помощи специальных уголков. Если использовать регулируемые ножки, высоту созданной конструкции можно легко менять.

Заключение

Конечно, сегодня не так уж сложно купить готовые декоративные решетки, изучив предварительно огромный предложенный ассортимент. Но у некоторых возникает потребность сделать экран для батареи своими руками, используя подручные материалы, очень доступные по цене. В этом случае удается достичь необходимых функциональных и декоративных характеристик, позволяющих идеально вписать короба и подвесы в существующий интерьер. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Экран для батареи отопления своими руками

Чугунные радиаторы редко удачно вписываются в интерьер. Биметаллические или алюминиевые батареи соответствуют требованиям современного дизайна, но для классических стилей они уже не подходят.

Чтобы убрать этот диссонанс, используют декоративный экран для батареи, который можно сделать своими руками.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

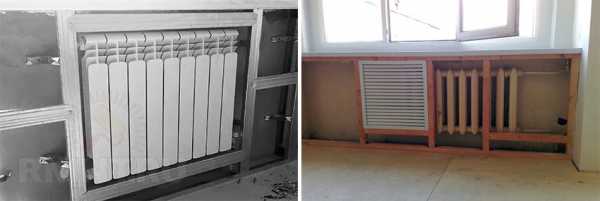

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

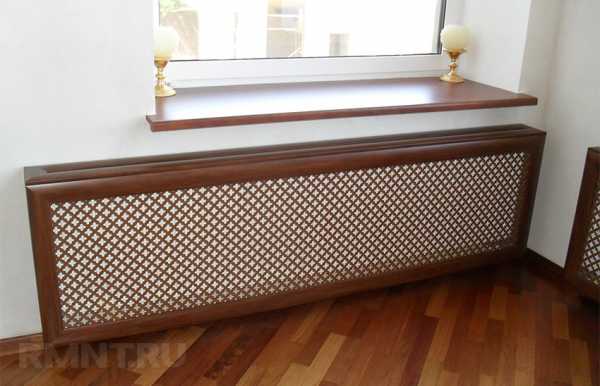

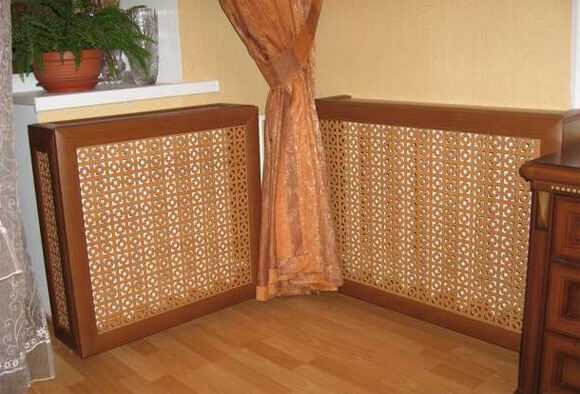

Деревянные экраны

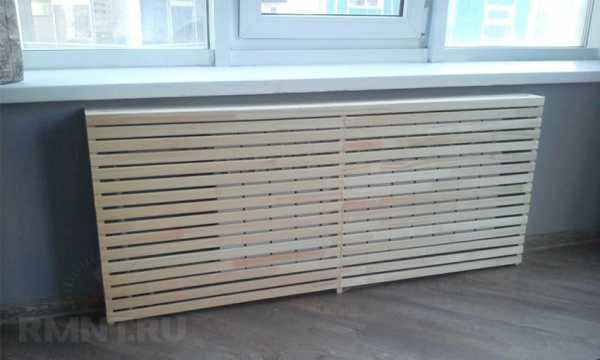

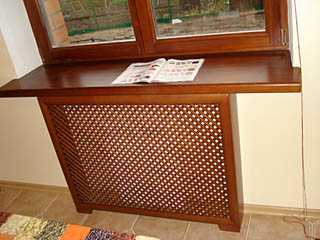

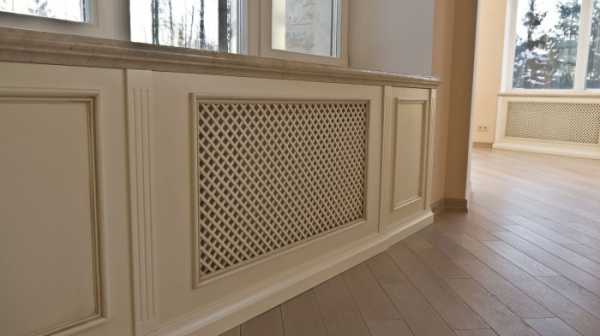

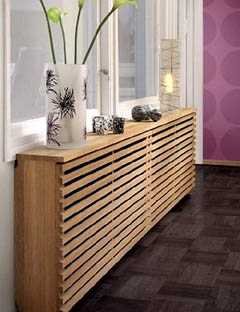

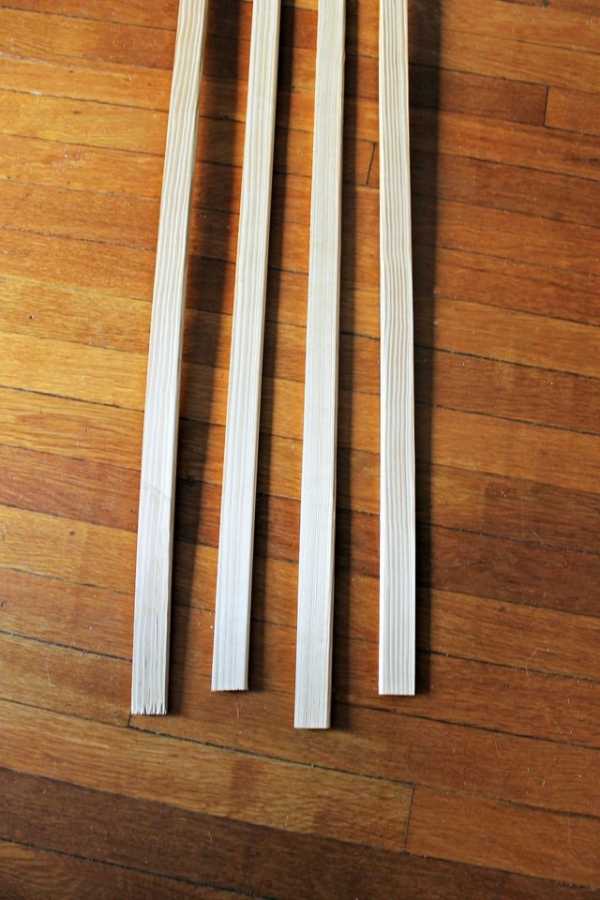

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

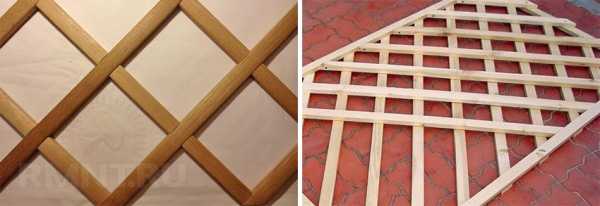

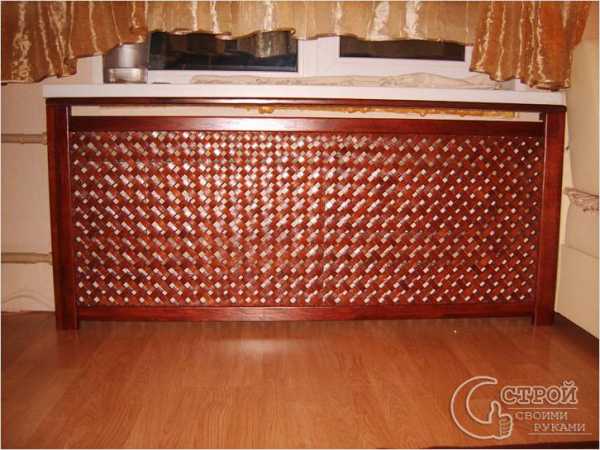

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

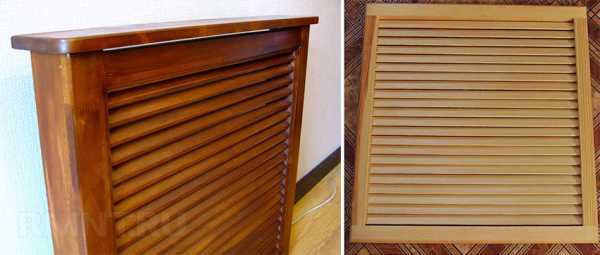

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

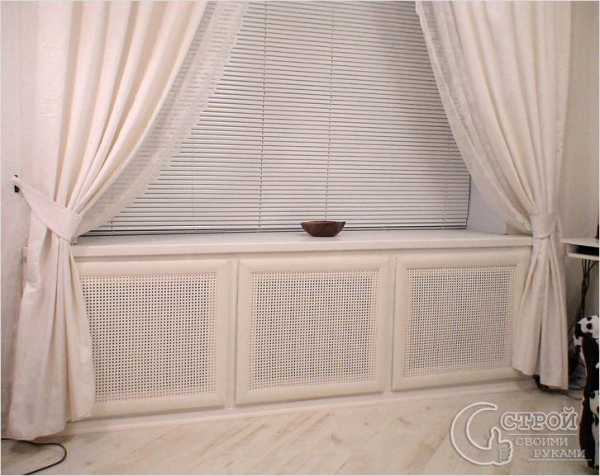

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

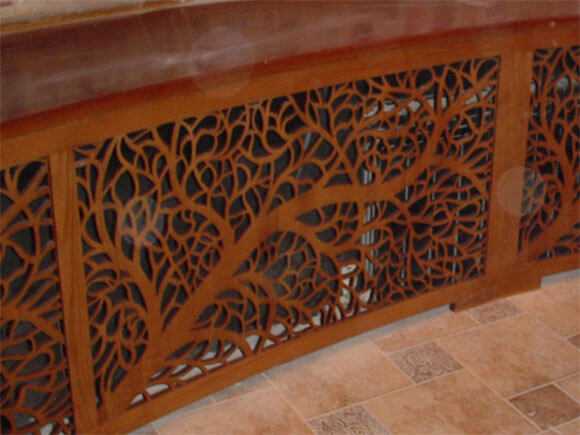

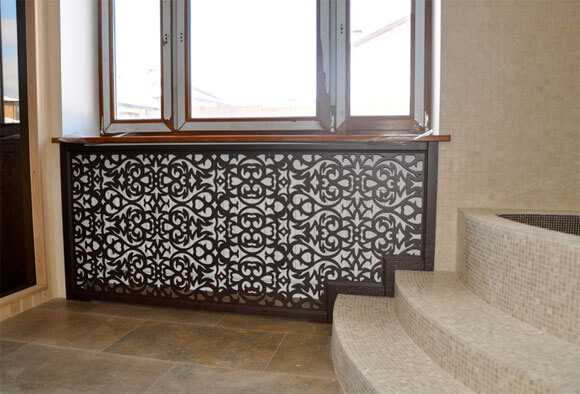

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

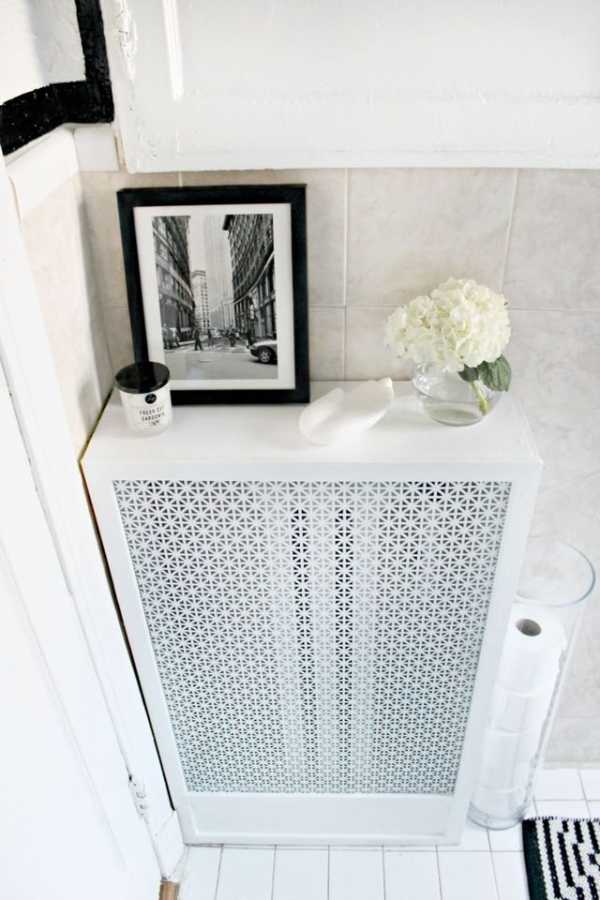

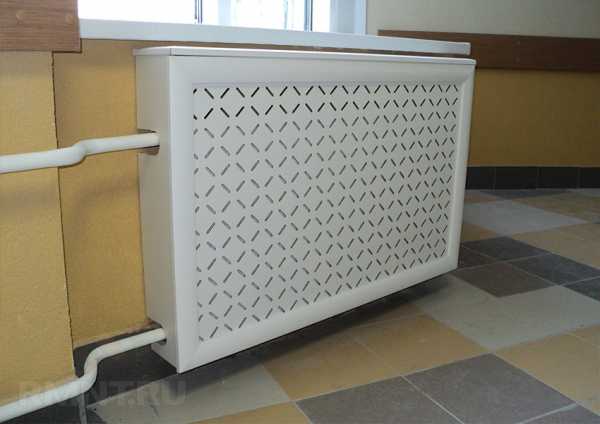

Металлический экран своими руками

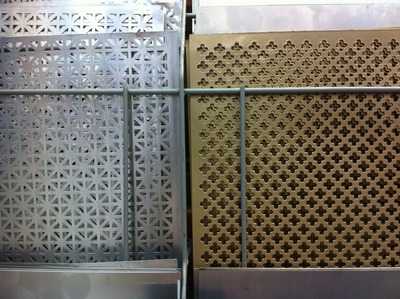

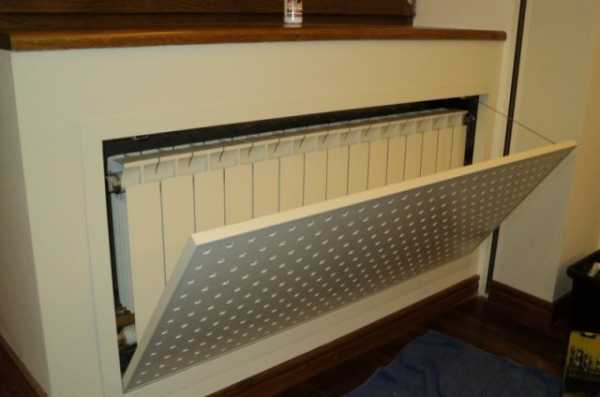

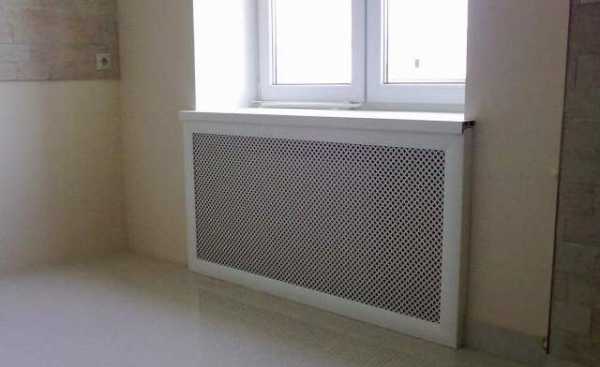

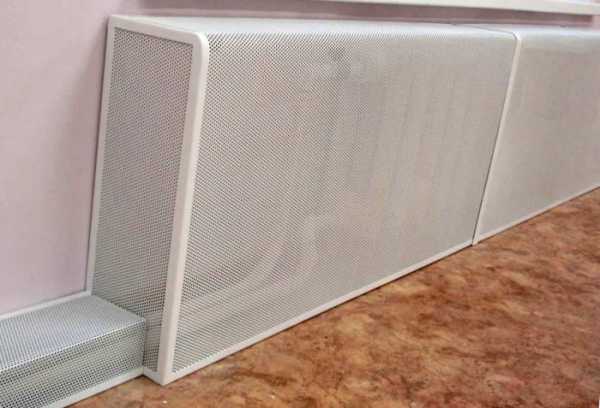

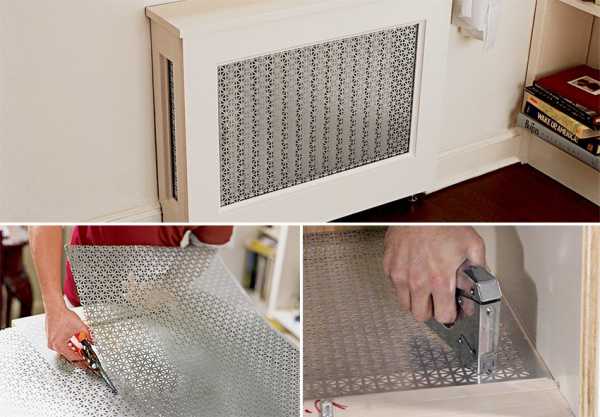

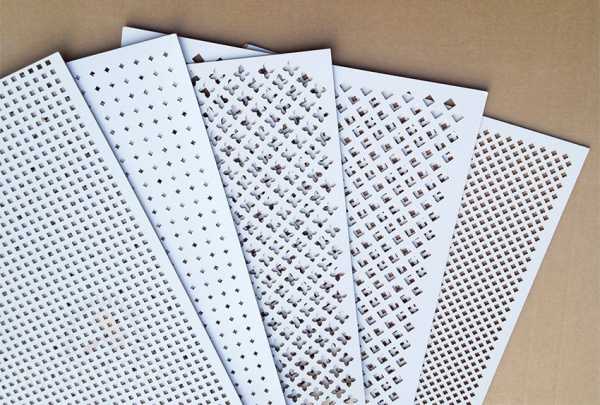

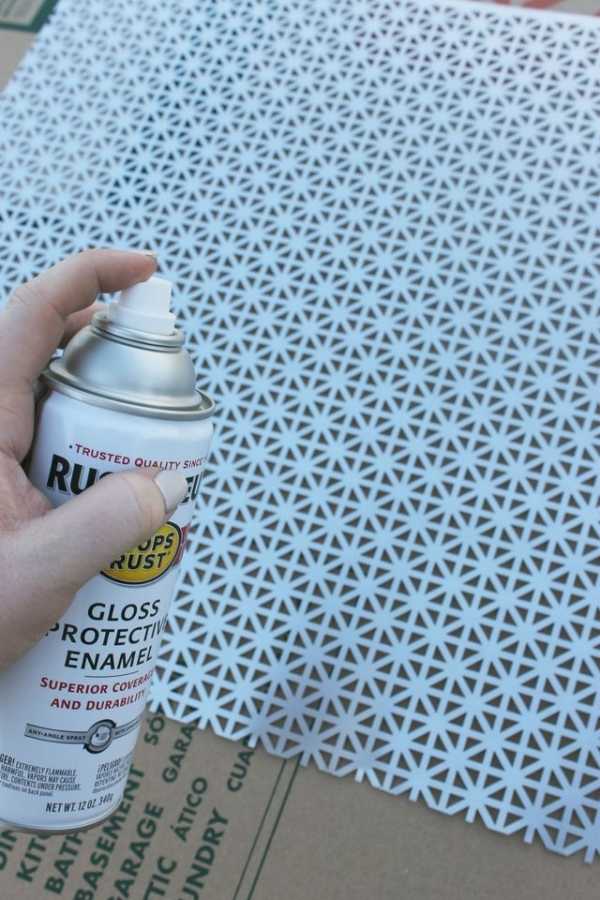

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

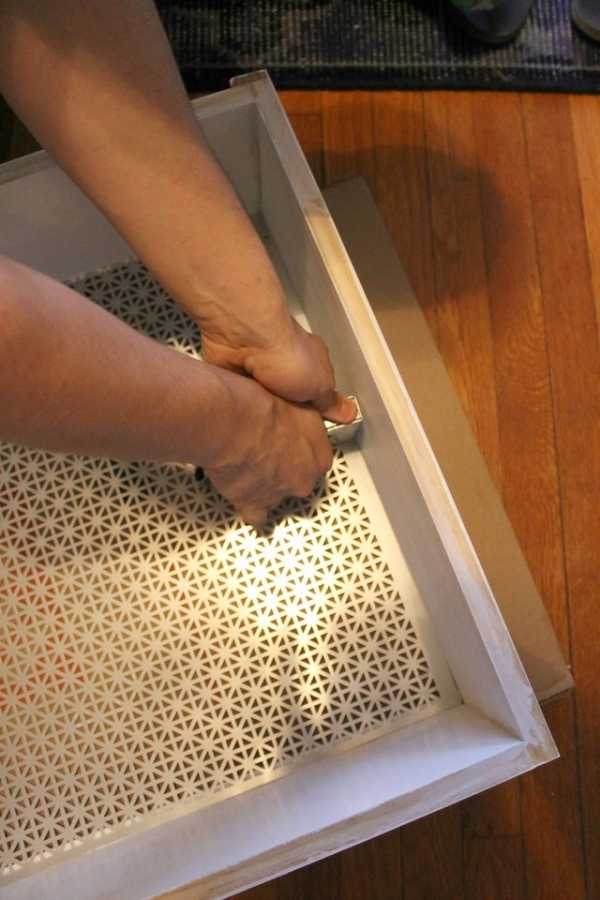

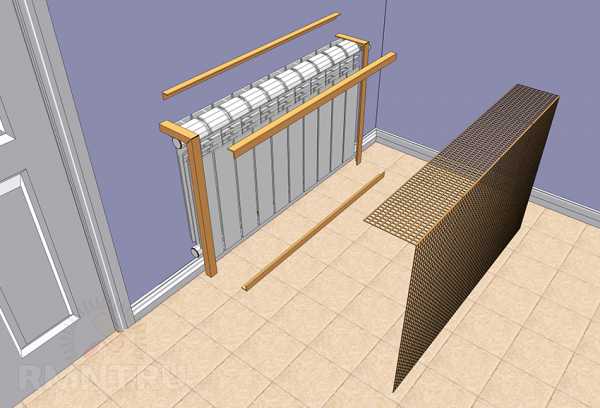

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.

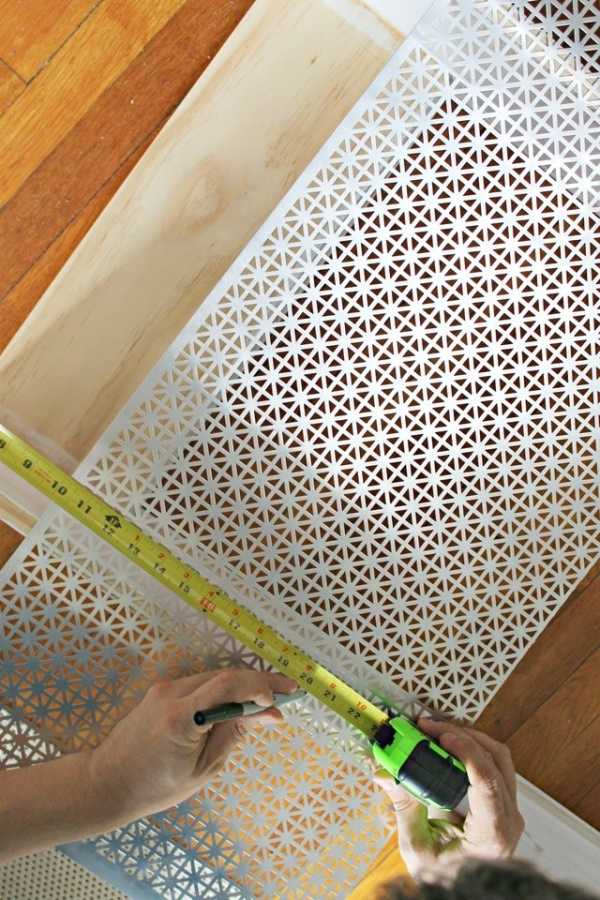

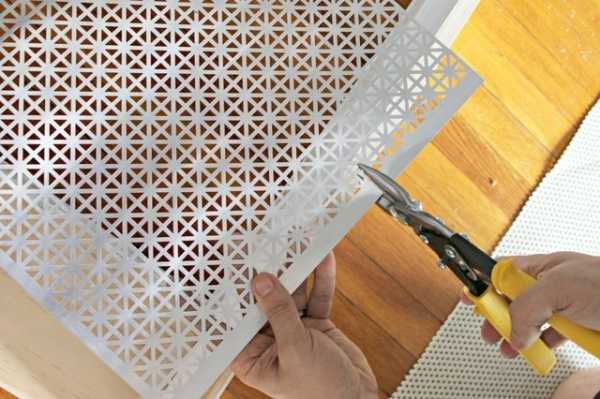

4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.

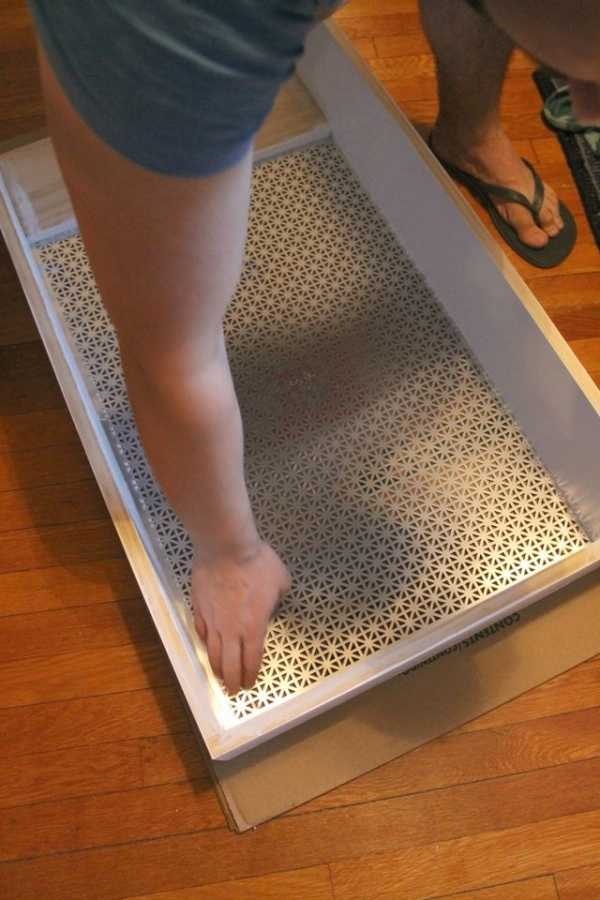

6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

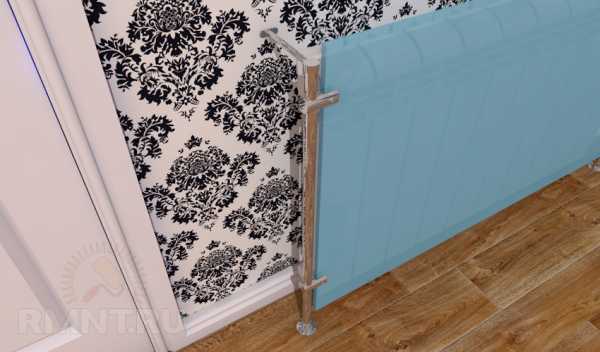

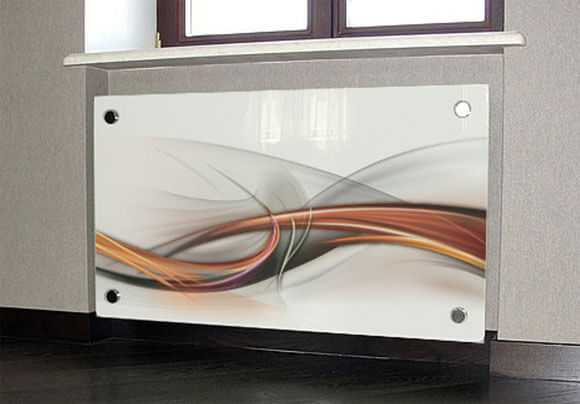

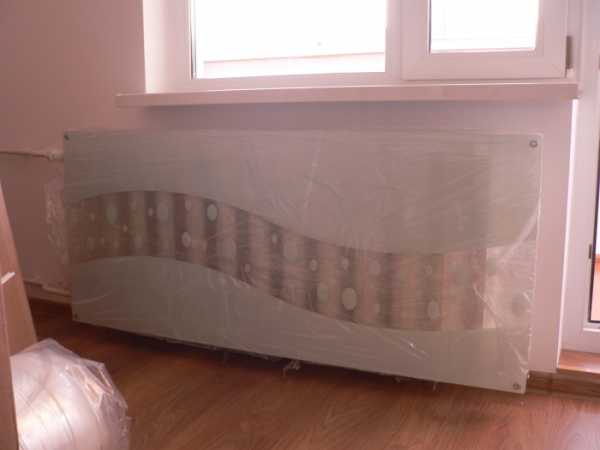

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

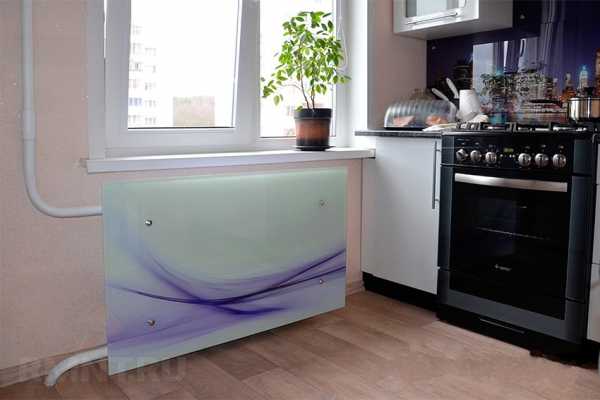

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

рмнт.ру

rmnt.mirtesen.ru

Экран на радиатор отопления своими руками: изготовление из различных материалов

Радиаторы отопления выполняют важную роль в доме, но их внешний вид оставляет желать лучшего.

Поэтому естественно желание чем-нибудь прикрыть батарею. Обыграть её внешний вид в интерьере комнаты.

Проще это сделать при помощи экрана, который можно создать и своими руками.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Материалы для изготовления экрана

Экран для радиатора изготовляют практически из любых материалов. Рынок представляет в этом отношении широкий выбор. Как правило, для декорирования батареи используются:

• металл;
• дерево;
• пластик;
• гипсокартон;
• МДФ.

Металл

Хорошо проводит тепло, имея при этом доступную цену. Если закрыть радиатор таким экраном, то потери тепла составят не более 3%. Для изготовления лучше подходит тонколистовой металл. Для защиты материал сверху покрывают полимерной плёнкой, которая играет декоративную роль. В продаже есть различные цвета этого покрытия как однотонные, так и с рисунком.

Недостатком металла является то, что работать с ним не так просто. От мастера требуются навыки сварочных работ, а также специальные инструменты.

Дерево

Деревянные панели на радиаторы более распространены в силу того, что дерево является удобным в использовании материалом, а природная красота сы

ogon.guru

Экран для батареи своими руками

Создание экрана для батареи отопления своими руками

Отопительные батареи выполняют функцию обогрева помещения. Но их внешний вид не всегда соответствует общему стилю интерьера в помещении. Для улучшения привлекательности применяются специальные экраны, сделать которые можно своими руками.

Помимо декоративной функции они защищают приборы от грязи и пыли. Также качественно выполненный декоративный элемент способен снизить излучение инфракрасных спектров и улучшить эффективность отопления.

Преимущества использования декоративных элементов

Подобные элементы декора используют для батарей по нескольким причинам:

1. Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
2. Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
3. Упрощает уход за радиаторами.

Многофункциональный экран можно сделать в нескольких вариантах:

1. Плоский – ограждает батарею, находящуюся в нише.
2. Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.

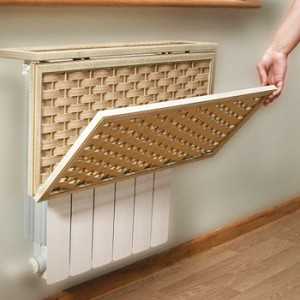

3. Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.

Материалы изготовления

Изделия вполне можно изготовить своими руками, используя различные виды материалов. Характеристики материала определяют его технические особенности.

Например, металлические заслонки можно покрасить в любой цвет. Они превосходно выполняют свои защитные функции и великолепно смотрятся.

Используя технику перфорации, можно создать необыкновенный и интересный эффект. Модель из стали и алюминия очень легко монтируется. Изделие из дерева смотрится очень эффектно в любом интерьере.

Тем, кто хочет создать подобный элемент декорирования своими руками лучше использовать доступные материалы:

Это недорогой материал, имеющий низкую теплопроводность. Он неравномерно нагревается и имеет небольшую прочность. Работать с пластиком довольно сложно. Пластик должен быть толстым, так как тонкий материал обладает низкой прочностью.

При нагревании может выделять токсичные вещества. Изделия из подобного сырья имеют небольшой вес, устойчивы к влаге, не подвержены к коррозии и сильно не нагреваются.

При выборе материала для декоративного изделия следует помнить не только о привлекательном внешнем виде, но и о микроклимате в помещении. Поэтому надо подбирать заслонку с минимальной поверхностью и оставлять небольшое пространство от пола для движения воздуха.

Деревянные изделия можно покрасить в любой цвет и украсить художественной росписью. Из дерева можно сделать четыре разновидности обрешетки. Например, ромбиком, кружочками, клеткой и в виде жалюзи. Интерьер с деревянными элементами выглядит очень эстетично и превосходно сочетается с другими материалами.

Лучшие породы дерева для подобных изделий – это бук и дуб. Они отличаются долговечностью и надежностью. Могут быть как тонированными, так и покрашенными эмалью. Чтобы решетки не препятствовали циркуляции тепла, их монтируют не в пол, а на некотором расстоянии над его поверхностью. Для лучшего прохождения теплого воздуха в верхней части короба делаются определенные отверстия.

Ограждения по доступной цене можно выполнить из реечного полотна. Это превосходный стильный элемент, великолепно пропускающий теплый воздух и выполняющий защитную функцию.

Металл обладает повышенной теплопроводностью, но с ним надо уметь работать. Это превосходный материал для самодельной конструкции. Из него можно выполнить изделия двух видов: штампованные и методом сварки.

Заслонки из нержавеющей стали смотрятся более элегантно и красиво. Они могут закрывать как часть батареи, так и весь радиатор. Их делят на 3 вида: с двумя боковинами, с одной и без боковин. Выбор варианта зависит от способа подключения устройства отопления.

Металлический элемент не препятствует качественному теплообмену. Выполненный из алюминиевой или стальной сетки короб, замечательно пропускает тепло. Подобные изделия очень просты при монтаже. Они бывают украшены разнообразными рисунками. Например, ажурной решеткой или сплошным полотном с открытым пространством.

Большое разнообразие для декорирования дают панели из МДФ.

Они создаются из перфорированных деталей, оснащенных декоративной рамкой. Данные модели подходят для разных систем отопления. Ими можно украсить как чугунный, так и биметаллический радиатор.

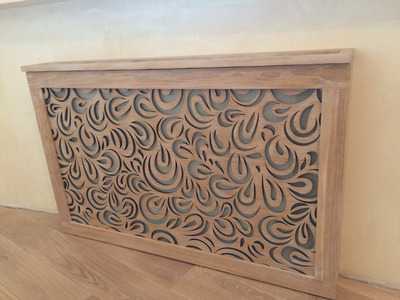

Из этого материала можно сделать эксклюзивные ограждения для радиаторов. Стекло при этом может быть витражным и закаленным. На поверхность наносится определенный рисунок. Такие элементы дизайна выполняются из особо прочного сырья с толщиной стенок не менее 8 мм. Их практически нельзя разбить.

Края изделия тщательно полируют, что делает их безопасными и наделяет большой прочностью. На поверхность стекла наносится специальное вещество, которое обладает защитными свойствами и позволяет в дальнейшем при уходе использовать обычное моющее средство.

Стекло превосходно пропускает солнечные лучи и не уменьшает конвекцию. А при необходимости демонтажные работы выполнить очень легко и быстро.

Есть еще одна разновидность стекла – акрил. Акриловое стекло обладает разнообразной цветовой гаммой и способно легко трансформироваться. Экраны могут быть матовыми, прозрачными и однотонными. К ним может быть присоединена светодиодная подсветка.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

1. Лист ДСП.
2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
3. Винты и уголки из металла.
4. Степлер со скобами либо маленькие гвозди с молотком.
5. Утюг.
6. Нож.
7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

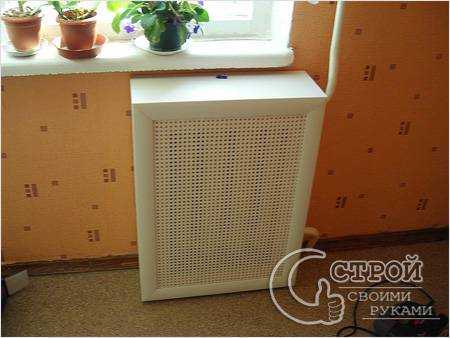

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

• В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.

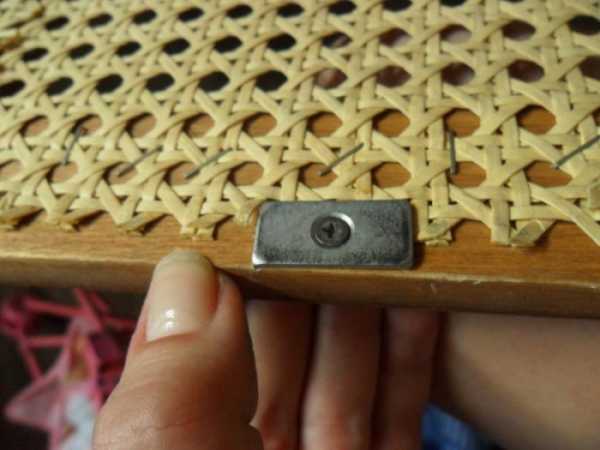

• В размеченных местах нужно прикрепить металлические уголки.
• Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку. Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее. Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обратите внимание! Чем меньше суммарная площадь отверстий в панели экрана, тем хуже будет обогревать дом батарея.

Обратите внимание! Если вы решили использовать для изготовления экрана материалы, не имеющие красивой лицевой стороны, готовое изделие лучше оклеить самоклеющимися обоями подходящей расцветки.

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

Короб экрана батареи

Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.

В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

• Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

• Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Обратите внимание! Для лучшего эффекта рисунок наносится не только на батарею, но и на часть стены возле нее таким образом, чтобы создавался эффект отсутствия объема (то есть лицевая часть батареи и поверхность стены условно являются одной плоскостью).

Секционный экран для батареи

Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Источники: http://x-teplo.ru/otoplenie/batarei-radiatory/ekran-svoimi-rukami.html, http://stroysvoimirukami.ru/ekran-dlya-batarei-svoimi-rukami/, http://vopros-remont.ru/santexnika/ekran-dlya-batarei-svoimi-rukami/

msklimat.ru

Как сделать декоративный экран на батарею своими руками

Многие люди жалуются, что им не хватает в квартире рабочих поверхностей, особенно в ванной. Здесь обычно имеются шкафчики для хранения полотенец и других вещей, но не хватает горизонтальных рабочих поверхностей. Если в ванне есть радиаторная батарея, можно скрыть ее за экраном, который также послужит полочкой.

Материалы и инструменты

— сосновые доски, обрезанные по нужному размеру;
— степлер;
— дрель;
— молоток;
— рулетка;
— краска и грунтовка;
— баллончик с аэрозольной краской;
— клей для дерева;
— жидкие гвозди;
— лист луженой жестяной сетки для радиаторов с рисунком по вашему вкусу;
— торцовочная или ручная пила;
— ножницы для работы с металлом.

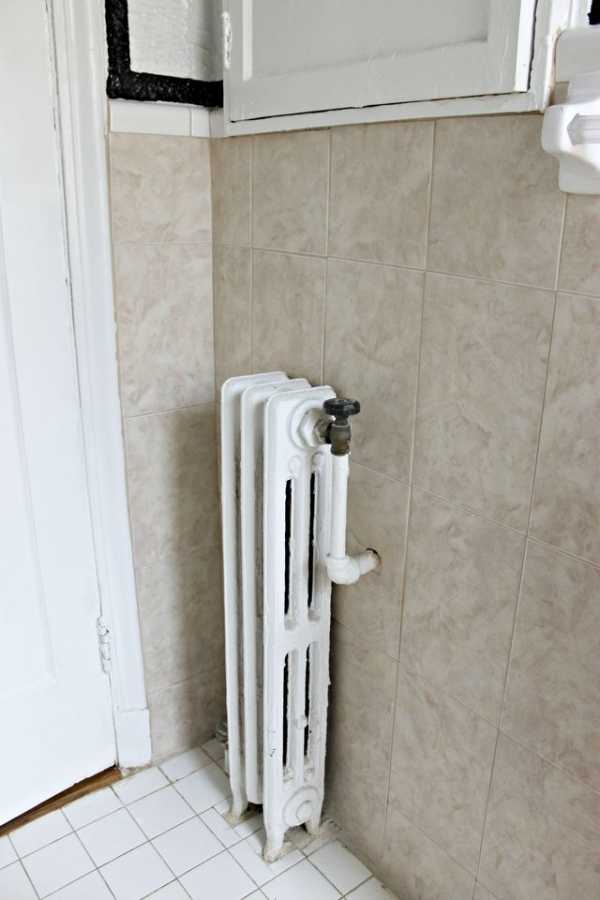

Шаг 1: Измерьте радиатор

Перед тем, как собрать все необходимое для экрана, нужно измерить радиатор. Самое важное – это глубина (расстояние от передней части радиатора до стены) и высота (расстояние от пола до верхней части радиатора). При желании верхняя поверхность может быть шире, чем радиатор.

Радиатор на фото имеет ширину 56 см и высоту 97 см, глубина равна 21 см. Для экрана потребуется 4 деревянных доски: две для вертикальной поверхности экрана и две для горизонтальной.

Шаг 2: Прикрепите верхнюю доску к боковым

Начните сборку с верхней части экрана. Возьмите одну из более коротких досок и соедините ее с верхом двух более длинных досок, чтобы получить верхнюю и боковые поверхности экрана.

Шаг 3: Обрежьте доску для нижней части экрана

Измерьте расстояние между боковыми досками изнутри. Обрежьте оставшуюся доску так, чтобы она поместилась между боковыми сторонами изготавливаемого экрана.

Совет: используйте жидкие гвозди, прежде чем прибить последнюю доску.

Шаг 4: Прибейте последнюю доску на место

Убедитесь, что нижняя доска находится на одном уровне с передней частью верхней доски. Нижняя доска обеспечивает устойчивость экрана и придает ему аккуратный и завершенный вид.

Совет: используйте сверло, чтобы просверлить небольшие отверстия для предотвращения расщепления нижней доски.

Теперь вы видите, как в целом будет выглядеть экран. Приложите его к радиатору, чтобы убедиться, что экран закрывает радиатор, и посмотрите, все ли вам нравится.

Шаг 5: Добавьте декоративную отделку

Для отделки можно использовать сосновые рейки шириной 3,5-4 см. Их легко обрезать и покрасить, и они достаточно легкие, так что деревянный экран в целом не будет казаться громоздким. Накладка не только украшает экран, но служит основой для приклеивания металлической вставки.

Измерьте деревянный экран спереди и отрежьте концы под углом 45 градусов в местах стыка реек, как вы обычно поступаете при изготовлении рамок.
Совет: используйте жидкие гвозди, прежде чем прибить рейки к деревянному экрану.

Шаг 6: Прибейте отделку к деревянному экрану

Используйте мелкие деревянные гвозди, чтобы прибить отделку к деревянному экрану. Убедитесь, что отделка немного выступает за края – так экран будет лучше удерживаться на радиаторе.

Не беспокойтесь, если углы неплотно соприкасаются, так как их можно заполнить деревянным клеем.

Измерьте и обрежьте рейки для украшения нижней доски со стороны фасада, как видно на фото. Эти рейки должны точно соответствовать измерениям, чтобы прямоугольная вставка выглядела аккуратно.

Вот так будет выглядеть деревянный экран с отделкой спереди, но вы можете дополнительно сделать отделку на боковых частях. Тогда экран выглядит как выполненный на заказ и приобретает завершенный вид.

Шаг 7: Грунтовка экрана

Загрунтуйте деревянный экран для радиатора высококачественной грунтовкой. Пока грунтовка сохнет, возьмите заготовленный лист белой жестяной сетки и для радиатора, протрите его чистой влажной тканью, чтобы удалить пыль и грязь.

Шаг 8: Измерьте и отрежьте нужный кусок сетки для вставки

Поверните деревянный экран лицевой стороной к себе и измерьте ширину пространства внутри его.

Отметьте полученные мерки маркером на листе жестяной сетки для радиатора и очень осторожно отрежьте нужный кусок ножницами для работы с металлом.
Совет: ножницы для работы с металлом очень острые, будьте осторожны с неровными краями!

Шаг 9: Приложите отрезанный кусок сетки внутрь экрана

Поместите отрезанный кусок жестяной сетки внутрь экрана и убедитесь, что он подходит по размерам. Не должно оставаться видимых зазоров, но жесть не должна изгибаться в середине.

Шаг 10: Уберите жестяную сетку и покрасьте ее аэрозольной краской

После того, как вы будете уверены, что кусок жести обрезан до нужного размера, окрасьте его аэрозольной краской. Держите баллончик на расстоянии примерно 30 см от жести и распыляйте его содержимое легкими брызгами, двигая баллончик вперед и назад. Это гарантирует, что краска ляжет равномерно, без капель.

Совет: хорошо сочетаются полуглянцевая краска для деревянного экрана и глянцевая краска для металла.

Шаг 11: Покрасьте деревянный экран краской по своему вкусу

Пока окрашенная жестяная сетка сушится, покрасьте деревянный корпус экрана выбранной вами краской, предварительно заполнив все отверстия и зазоры деревянным клеем.

Шаг 12: Поместите жестяную сетку на место

Когда аэрозольная краска высохнет, поместите жестяную вставку на место, действуя осторожно, чтобы не поцарапать краску.

Совет: используйте жидкие гвозди по углам, чтобы удержать жестяную сетку. Тотчас же вытрите следы на лицевой поверхности, если они появятся.

Шаг 13: Закрепите жестяную сетку

Закрепите вставку с помощью степлера. Если вставка вырезана точно по размерам, много скрепок не понадобится. Достаточно будет 2-3 скрепок с каждой стороны.

Шаг 14: Наслаждайтесь новым экраном и новым рабочим пространством в ванной

Теперь неэстетичный радиатор прикрыт, а у вас появилась дополнительная горизонтальная поверхность. Украсьте ее цветами! Такой экран при необходимости легко снять и вернуть на место.

Вы это сделали! Ваш новый экран и красив, и функционален.

Совет: чаще встречаются радиаторы большего размера, чем на фото; в таком случае прикрепите петли снизу к верхней части экрана, чтобы он надежней держался на батарее.

www.furnishhome.ru

защитные, деревянные, стеклянные, пластиковые, особенности изготовление конструкции, фото +видео примеры

Содержание:

1. Принцип работы
2. Немного физики
3. Теплоотражающий экран
4. Основные ошибки и варианты их исправления
5. Экран для батареи своими руками
6. Выбор оптимального материала
7. Создание гипсокартонного экрана
8. Установка экрана на батарею

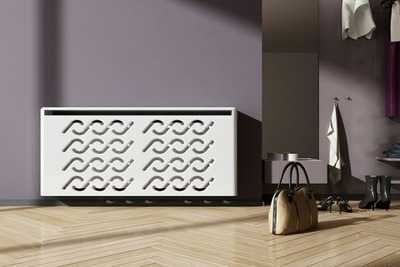

Декоративные экраны на батареи отопления уже давно и прочно закрепились в дизайне многих домов, главным образом ввиду того, что изначальный внешний вид батареи мало кого порадует на фото и видео, а вот экранный вариант поможет найти желанный компромисс. К тому же на строительном рынке сегодня можно найти огромное множество вариантов дизайна и материала изготовления.

Более того, так как процесс установки не отличается особой сложностью, то даже профессионалы советую монтировать такой экран на батарею своими руками, так как это позволяет сэкономить хорошую денежную сумму.

В то же время многие утверждают, что подобное закрытие самой батареи будет ограничивать уровень тепла, отдаваемое нагревателем, что повышает расходы на горячую воду. Именно по этой причине в большинстве помещений по-прежнему остаются старые добрые чугунные агрегаты, которые еще и находятся на самом видном месте. Тем не менее, такое мнение является ошибочным, так как при условии соблюдения всех правил установки, можно соорудить экран на чугунную батарею отопления, который не только не будет препятствовать распространению тепла, но и наоборот повысит уровень обогрева.

Принцип работы

Защитные экраны для батарей отопления работают по следующему принципу: потоки горячего воздуха в результате испускания инфракрасных лучей создают процесс конвекции. Что касается пропорции между этими процессами, то все зависит от уровня нагрева воды в конструкции, условий окружающей среды и типа дизайна обогревательной системы.

Известные многим чугунные батареи работают именно по такому принципу. Так, когда радиатор нагревается до температуры в 50 градусов, тепло в помещении поступает при помощи инфракрасного излучения. Безусловно, современным жителям новостроек такая ситуация, когда батареи настолько горячие, что к ним нельзя прикоснуться, уже кажутся невозможными.

В целом, даже новые радиаторы немногим отличаются от своих чугунных предшественников, так как принцип работы все тот же. Единственной разницей является то, что такая система может подстраиваться под условия среды. Как только воздушные каналы не могут свободно циркулировать, то вся тепловая энергия направляется на передние панели, что обеспечивает равномерную теплоотдачу. Все подобные расчеты осуществляются при помощи современных мощных компьютерных систем.

Таким образом, важным моментом установки радиатора является его экран, так как он отвечает за распределение воздушных потоков и распространение инфракрасных лучей. Так, передняя часть декоративного экрана для радиаторов отопления должна быть с большим количеством отверстий. Идеальным вариантом считается именно решетка или экран на батарею отопления навесной, так как он позволяет создать как можно больше необходимого пространства над батареей.

Немного физики

Одним из базовых правил физики считается то, что черный предмет будет максимально поглощать и излучать свет и другие волны. Это правило применимо и в рассматриваемом случае, так как экран для отопительных батарей должен поглощать инфракрасные лучи от радиатора и в то же время излучать тепло в помещение (прочитайте: «Как сделать инфракрасное отопление своими руками»). Максимальная отдача энергии будет обеспечена только в случае, если экран будет хорошо проводить тепло.

Также важным моментом считается и цвет экрана. Что касается наружной части, то здесь все ограниченно разве что фантазией дизайнера, а вот внешняя часть должна быть как можно более темной, в самом идеальном варианте даже черной. При таких условиях уровень теплоотдачи может превышать уже установленный стандартным радиатором, обладающим плохой конвекцией. Безусловно, светлые экраны такого эффекта достигнуть, увы, не способны. Все тепло будет уходить в некуда, что повысит уровень расходов на коммунальные услуги при абсолютно минимальном эффекте. Однако даже такую ситуацию можно улучшить путем создания добавочного теплового экрана.

Теплоотражающий экран

Для еще большего теплового эффекта на поверхность за радиатором необходимо установить специальный тепловой экран-отражатель. Он должен быть не черного, а скорее блестящего цвета, что позволит отражать лучи от стены и перенаправлять их в желаемое направление, в данном случае — комнату. В процессе отражения, когда лучи проходят повторно сквозь радиатор, они еще больше нагреваются, что усиливает уровень теплоотдачи в разы. Такой теплообмен уже превосходит стандартную отопительную систему, так как такой радиатор хорошо работает и обеспечивает нормальный уровень конвекции.

Безусловно, одного металлического экрана для батарей будет недостаточно для максимального функционирования всей системы, так как он уменьшает процесс ненужной теплоотдачи до 5 раз. А вот алюминий с дополнительными прокладками теплоизоляционными матами с двух сторон позволит сберечь до 40% тепловой энергии. В качестве альтернативного варианта можно закрыть батареи экраном отражателем из синтепона, так как он не отличается высокой теплопроводностью и в то же время способен отражать инфракрасные лучи (прочитайте: «Как и чем закрыть батареи отопления, декорировав их в комнате»).

Все остальные материалы должны укладываться в толщину более 3 см. Минеральная вата тоже бы подошла, но она является вредной для окружающей среды, также возможным, но нежелательным материалом может быть и пенопласт, но он плохо гнется, поэтому оптимально поместить его за батареей будет практически невозможно.

Основные ошибки и варианты их исправления

Установка экранов на батарею обладает массой особенностей, что часто приводит к их несоблюдению, а это уже чревато неправильным размещением всей системы и бесполезной растраты денег и сил.

• Самой распространенной ошибкой является наличие очень малого числа отверстий на передней панели экрана, так как они минимизируют описанный выше процесс конвекции.
• У многих неудачных экземпляров нагретый воздух скапливается на верхней части экрана, что также препятствует оптимальному конвекционному процессу (прочитайте также: «Чистка батарей отопления — устраняем засорение»).
• Еще одним недостатком такой конструкции может быть использование металлического кожуха. При соблюдении всех описанных выше условий около 25% теплового излучения выделяется в никуда, так как конструкция по факту справляется, только используя одно излучение, а о важности конвекции уже было сказано много.
• Важно также уделить внимание и функциональности всей конструкции, так как декоративный элемент, конечно, хорош, но гораздо полезнее была бы созданная таким экраном полочка для тех же самых элементов декора (детальнее: «Как сделать декор батареи отопления своими руками используя декоративные панели»).
• Более того, необходимо с особой тщательностью выбирать схему передней панели. Обрешетка не должна быть частотной, а расстояние между рейками не должно быть меньше ширины самих реек, ведь это забирает еще дополнительные 6% теплоотдачи.

Экран для батареи своими руками

Безусловно, закрыть батареи экраном может стать достаточно проблемной задачей, тем не менее, учитывая все характеристики и ошибки, можно доступно и незамысловато установить экран для батареи отопления своими руками.

Выбор оптимального материала

Как правило, изготовление экранов на батареи начинается с выбора необходимого материала, из которого этот экран будет создан. Такой параметр определяет качество работы и эффективность теплоотдачи.

• Пластиковые экраны для батарей. Такой материал считается одним из самых худший, так как он достаточно дорогой и отличается низкой теплоотдачей. Более того, он в значительно меньшей степени повержен гибкости, чем металл, поэтому даже деревянные экраны для батарей отопления в таком случае подойдут лучше. А самым важным недостатком такого материала является его неустойчивость к высоким температурам, что приводит к коррозии и деформации всей экранной конструкции.
• Металлические экраны. Металл отличается хорошей теплопроводностью, а также стоит вполне доступно. Хотя при использовании такого материала необходим хороший навык работы с металлическими элементами, а также большой набор необходимых строительных инструментов, чем не каждый любитель может похвастаться.
• Деревянные экраны для батарей. Преимуществами такого материала считается хороший внешний вид, хорошая гибкость и возможность создавать разнообразные конструкции. В качестве недостатков можно отметить достаточно низкую теплопроводность. Хотя даже этот отрицательный показатель можно обратить в пользу, при грамотной установке и изготовлении

Альтернативными вариантами также могут быть и стеклянные экраны для батарей отопления, а также экраны из гипсокартона. Последний вариант кажется невероятным, главным образом из-за того, что гипсокартон легко деформируется при воздействии высоких температур. Тем не менее, применив смекалку и несколько дополнительных усилий, даже экран из гипсокартона может быть с более высоким уровнем теплоотдачи, чем стандартная батарея.

Создание гипсокартонного экрана

Для обеспечения максимальной теплоотдачи даже таким материалом как гипсокартон, всю поверхность следует тщательным образом подготовить. Для начала при помощи специального игольчатого строительного валика прокалывается вся поверхность гипсокартонного листа. Для такой процедуры необязательно приобретать сам инструмент, можно взять его напрокат. Это делается возможным благодаря хорошей прочности валика, низкого уровня износа, что в значительной степени отражается и на стоимости аренды инструмента.

Далее всю поверхность необходимо пропитать с обеих сторон специальным водоэмульсионным раствором с добавлением ПВА. Стоимость такой смеси небольшая, да и расход не превысит 2-3 литров.

Преимущества такой процедуры заключаются в следующем:

• Дополнительный уровень теплопроводности;
• Создание каналов за счет прокалывания валиком, которые обеспечивают еще большую теплоотдачу;
• Уменьшение уровня высыхания, благодаря дополнительной пропитке полимерами;
• Способность хорошо держать слой краски, также за счет пропиточного слоя;
• Минимизация крошки и других мелких элементов гипсокартона во время распиливания специальными материалами. Более того, благодаря водоэмульсионному покрытию можно создать поверхность, которая не будет отличаться от той же пластиковой.

Как самостоятельно сделать решетку на батарею, смотрите на видео:

Установка экрана на батарею

Важным моментом решения проблемы, как закрепить экран на батарею, считается создание специального аэродинамического козырька на верхней части конструкции. Это необходимо как для старых чугунных, так и для современных батарей из алюминия (читайте также: «Установка чугунных батарей отопления своими руками»). Он препятствует скоплению воздуха наверху радиатора, что полностью нивелирует процесс конвекции. Более того, такой козырек может и в некоторой степени перенаправлять инфракрасные лучи, тем самым еще больше экономя тепло.

Экран на батарею своими руками на финальном этапе устанавливается непосредственно на сам радиатор. В качестве креплений могут быть использованы и специальные шпильки, но они отличаются достаточно высокой стоимостью, поэтому можно использовать и обычные крепежи (детальнее: «Решетки для радиаторов отопления своими руками: монтируем вместе»).

Для того чтобы закрыть батарею экраном самым оптимальным образом, также следует обратить внимание на то, что весь размер конструкции должен превышать площадь создаваемого свободного пространства, то есть рейки должны обладать меньшим размером, чем промежутки между ними, а при закрытии чугунной батареи расположение реек должно быть вертикальным. А вот на стандартные радиаторы экраны следует крепить на уровне нижней части сопел, расположенных наверху.

teplospec.com
