Розетки на кухне как перенести – перенести без штробления, добавить во время и после ремонта

перенести без штробления, добавить во время и после ремонта



Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

С чего начать?

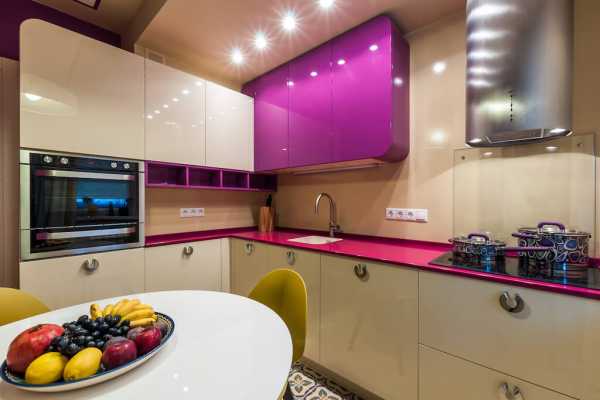

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.

Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

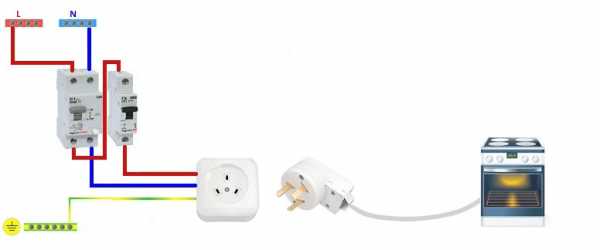

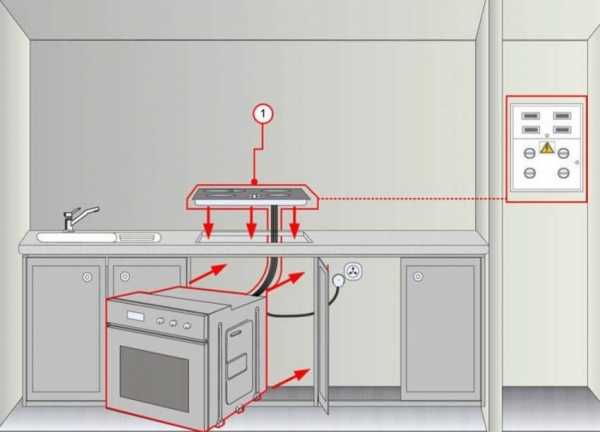

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

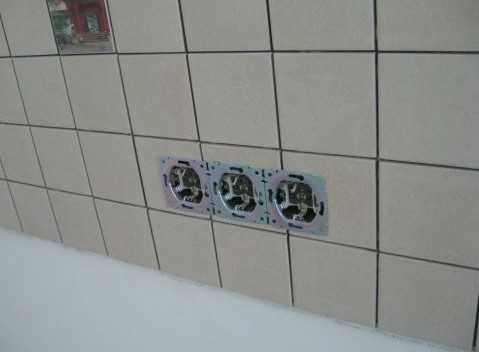

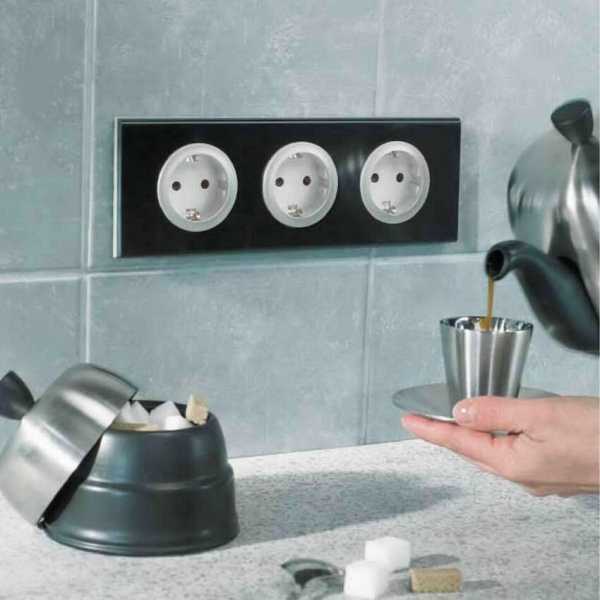

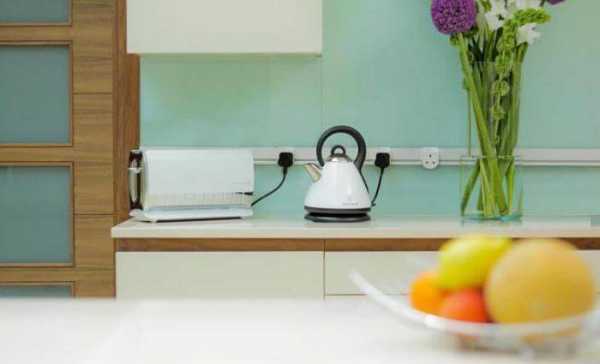

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.



Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

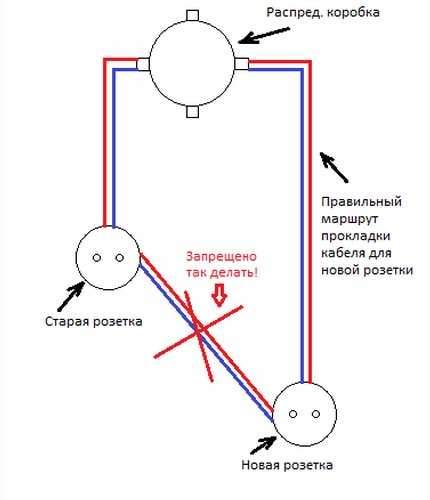

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

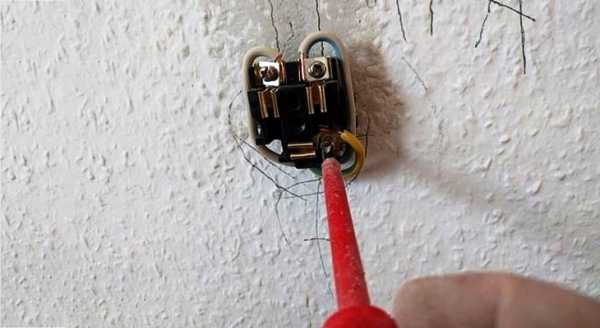

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

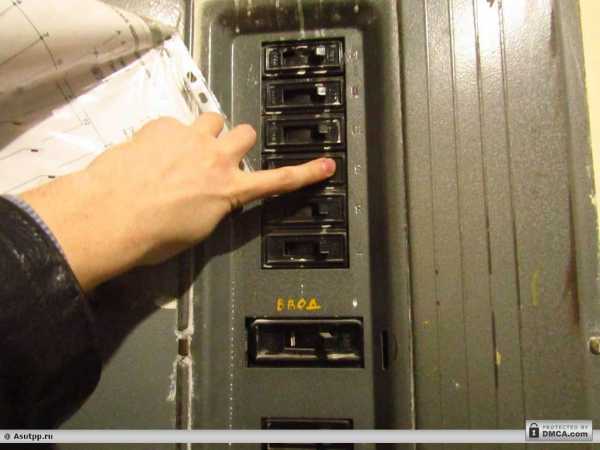

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.



Понравилась статья? Расскажите о ней друзьям:

remontkit.ru

Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм².
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

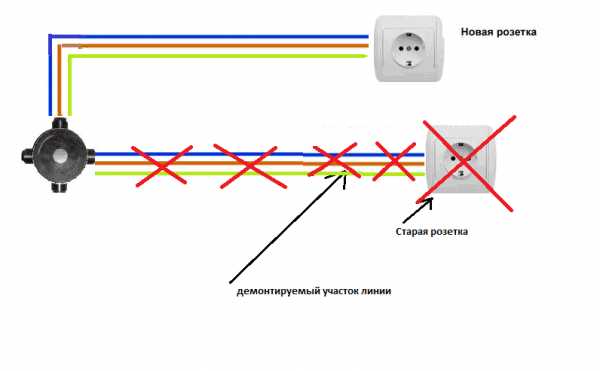

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

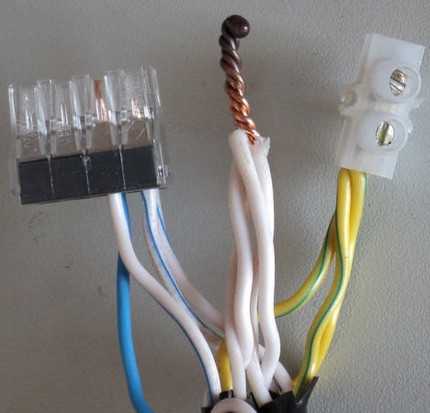

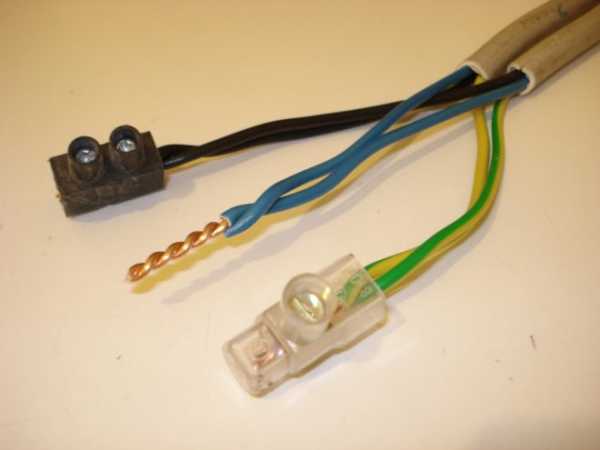

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

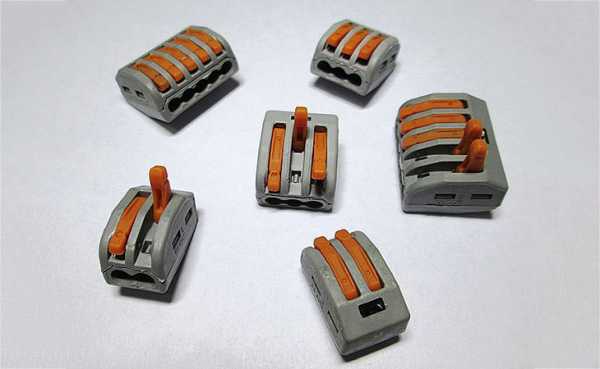

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

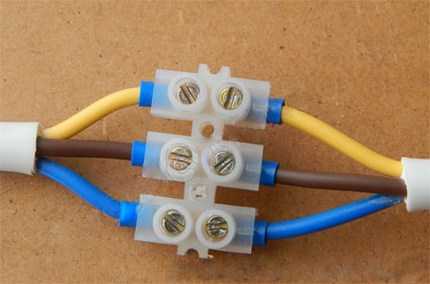

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм² с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
4. С помощью простого карандаша намечают линию прокладки штробы.
5. По намеченной линии перфоратором или болгаркой проделывают штробу.
6. Посредством коронки выдалбливают отверстие под установку подрозетника.
7. Путем соединения проводов удлиняют линию.
8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
9. В проделанном отверстии устанавливают подрозетник.
10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
11. Подключенный розеточный блок заглубляют в «стакан».
12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

sovet-ingenera.com

Как перенести розетку своими руками в другое место?

В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Требования согласно ПУЭ

Основные нормы  в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.

Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.

Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено  замазывать место их соединения в стене.

При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

• Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
• Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
• По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля,  и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

4. Отключите напряжение в сети; Рисунок 2: выключите автомат
5. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
6. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Рис. 3: разберите старую розетку
7. Затем загните провод, для сверления отверстия под монтажную коробку;
8. Заведите провод в новую коробку и вставьте ее в отверстие;
9. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
10. Сердцевину новой розетки подключите к проводам; Рис. 4: подключите розетку к проводам
11. закройте ее декоративной крышкой.

Рис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

Рис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения  в ней проводов.

Последовательность манипуляций следующая:

1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
2. Высверлите штробу подрозетника;
3. Отключите электрическую линию;
4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; Рис. 7: соединение проводов в коробке

5. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
6. Установите новую коробку, в которую заведите провод;
7. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических  устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

Рис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

Рис. 10: распределительный щит

Затем выполните такую последовательность действий:

1. Снимаете напряжение на вводе;
2. Удаляете старую розетку и ведущие к ней провода;
3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
4. Установите подрозетник в отверстие:
5. Подключите к проводам розетку и зафиксируйте ее в коробке; Рис. 11: установка розетки в коробку
6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Видео инструкции

www.asutpp.ru

Перенос розетки электроплиты

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам. Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

Удлинитель для электроплиты



Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне — это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

— Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

— Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

— Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

— Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

— Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

— Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто «утонуть», они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

— Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита



Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.



Перенос существующей розетки для электроплиты наращиванием кабеля



КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

rozetkaonline.ru

Как перенести розетку электроплиты в другое место без штробления

Нередко при проектировании кухонного гарнитура возникают сложности по причине неудобного расположения розетки для электроплиты. Однако вопрос можно решить, стоит лишь пошагово разобраться, как перенести розетку на новое место. Крайне важно правильно решить эту задачу, поскольку частота пользования плитой высока и следствием некорректных действий может стать поломка прибора или даже пожар в квартире.

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки. При выполнении данного действия важно не повредить систему всей квартиры.

Начинать перенос розетки электроплиты следует со снятия напряжения в сети, с которой предстоит работать. Обратите внимание даже на возможность случайных касаний, они могут быть очень опасными.

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

1. После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
2. Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
3. Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

4. Когда розетка окажется у вас в руках, внимательно осмотрите все её части. Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия. Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

• Выбрать место под новое гнездо.
• Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
• Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
• Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
• Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

Чтобы соединить или сделать ответвление электрокабеля потребуются помощь специальной для этого распределительной коробки или соседней точки, от которой впоследствии можно будет запитаться.

• Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
• Штробим стены и делаем выемку под «стакан».
• Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

В подготовленное гнездо устанавливают специальный «стакан», через заднюю стенку которого, заводится электропровод. Фиксация подрозетника производится гипсовым раствором, излишки которого после полного застывания нужно удалить.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

1. Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
2. Самозажимные – если необходимо соединить алюминиевый провод.

Если же вам требуется соединить жёсткие медные жилы, допускается использование любых клемм.

Подключение

Если вы выполнили подготовительные работы для переноса розетки, то можно подключать электричество. Здесь возможно подключение 2 типов питания электроплиты, разобраться с которыми поможет её вилка. Если она имеет 5 контактов – 380 В. Если только 3 – 220 В.

220 В

Процесс подключения не составит труда, если были соблюдены вышеперечисленные рекомендации по переносу розетки. Если это не так, то придётся вызванивать индикаторной отверткой, где какая жила кабеля, поскольку с ними и предстоит работать:

• Первым подключают фазный провод, который находится слева;
• Далее нулевой — справа;
• Защитный провод соединяют с отдельно расположенным контактом.

После их соединения можно приступить к проверке подачи тока ко всем конфоркам электроплиты. Если что-то будет не работать – следует отключиться от напряжения и проверить подключение на клеммной колодке самой плиты.

380 В

Подключить плиту с напряжением в 380 В чуть сложнее, в силу наличия большего количества проводов. Если они промаркированы, то действовать следует следующим образом:

• Первыми подключаем 3 фазных жилы. Очередность здесь не принципиально важна. Если же у вас редкая двухфазная сеть, то следует просто упустить один из проводов. Главное здесь — согласовать ненужные провода в новой точке питания и на вилке электроплиты;
• Нулевой провод должен идти от клеммы, что располагается выше фазных жил. Если это не так – рекомендуется выполнить переключение в розетке и на клеммнике плиты;
• Защитный провод следует соединить с нижним контактом розетки. Определить его просто, поскольку он единственный, кто имеет круглую форму.
• Если действия выполнены правильно, то после переноса розетки, проблем с подачей напряжения к плите возникнуть не должно.

Перенести розетки на кухне по большому счёту не трудно, и можно сделать это самостоятельно. Достаточно только выделить время и скрупулёзно подготовить все элементы к новому подключению. Если же вы хотите обойтись без сюрпризов, то всегда можно обратиться к услугам электрика, который куда более опытен в вопросе переноса электрических розеток.

pauk.top

Перенос розетки для электроплиты своими силами

Перенос розетки электрической плиты

Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару. Поэтому к данному вопросу следует отнестись добросовестно, а мы вам поможем выполнить все правильно.

Демонтаж старой розетки

Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.

Демонтаж старой розетки электрической плиты

Итак:

• Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.

Обратите внимание! Если вы отключили автоматический выключатель, то это не является достоверным фактом отсутствия напряжения. Не поленитесь и проверти его отсутствие непосредственно в розетке, желательно двухполюсным индикатором напряжения.

• Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
• Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
• После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.

Подготовительные работы

После того как перенести розетку для плиты на новое место следует выполнить целый ряд подготовительных работ. Необходимо выбрать новый кабель для подключения, а также правильно выбрать способ соединения старого и нового провода.

Схема питания электрической печи

Итак:

• Прежде всего следует определиться с новым местом установки розетки. Согласно п.12.29 ВСН 59 – 88 высота установки и расстояние между розеткой и плитой не нормируется. Согласно этому пункту главным аргументом является удобство использования розетки и запрет ее установки под и над мойками, а также в кухонных шкафах.
• Мы не будем подробно описывать как штробить стены, делать выемки под закладные коробки и устанавливать их. Это пыльная и тяжелая работа без специального оборудования не нуждается в объяснении.
• После того как подрозетник установлен и подготовлена штроба под провод необходимо задуматься о самом проводе. Самым простым будет использование провода сечением не меньше сечения старого провода.
• Это достаточно логично, но не совсем правильно. Дело в том, что в советские времена частенько делали, наплевав на нормы и правила. Если вы хотите знать, как перенести розетку плиты правильно, то советуем вам произвести выбор сечения провода согласно табл. 1.3.4 и 1.3.5 ПУЭ. Более подробно с процессом выбора сечения вы можете познакомится на других страницах нашего сайта.
• Теперь что касается соединения проводов. В идеале соединений не должно быть и вы должны заменить провод от автоматического выключателя до розетки. Но увы это достаточно сложнореализуемо и зачастую просто добавляется провод к уже существующему.
• Согласно п.2.1.21 ПУЭ любое соединение проводов должно выполняться опрессовкой, сваркой, пайкой или сжимов. И если первые три варианта при выполнении работ своими руками не очень подходят, то использование зажимных клемм вполне реально.
• Для соединения гибких медных проводников используем быстрозажимные клеммы, либо специальные латунные наконечники для соединения винтовыми клеммами. Для соединения жестких медных жил можно использовать любые клеммы. Для алюминиевого провода используем самозажимные клеммы.

Подключение розетки

Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.

Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.

Подключение розетки на 220В

Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.

На фото представлена схема подключения электрической печи к сети 220В

Итак:

• Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
• Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
• Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
• Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.

Подключение розетки на 380В

Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.

Схема подключения электрической печи к трехфазной сети 380В

• Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.

Обратите внимание! При подключении фазных проводников соблюдать их очередность по подключению не так уж принципиально. Очередность здесь не имеет никакого значения и не как не отразится на работоспособности.

• При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки. Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
• Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов. Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
• Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
• После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.

Вывод

Как видите перенос розетки вполне можно выполнить без помощи специалистов. Главное быть внимательным и соблюдать правили безопасности. Ведь цена ошибки может быть очень велика. Если же вы сомневаетесь в своих познаниях лучше не испытывать судьбу и пригласить электрика, который все сделает быстро и без сюрпризов.

elektrik-a.su

Как перенести розетку в другое место своими руками



Выбор оптимального способа как перенести розетку в другое место зависит от того, какой мощности устройства предполагается в нее включать. Если это будет просто телевизор, то можно использовать обыкновенное наращивание провода, а если надо подключить розетку для электроплиты большой мощности, духовой шкаф или кондиционер, то придется тянуть провод от распределительного щитка.

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

• Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

• Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

• К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
• Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
• Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
• Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
• Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

1. Демонтаж розетки и подрозетника.
2. Извлечение провода из штробы до нужной высоты.
3. Высверливание отверстия под новый подрозетник.
4. Заведение проводов в подрозетник и его монтаж.
5. Заделывание старого отверстия под розетку и штроб.
6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

1. Снимаются старые розетка и подрозетник.
2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
4. Наращивается провод и прокладывается к новой розетке.
5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

• Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
• Провод для новой розетки надо подбирать такого же сечения, как и для старой.
• Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

• Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
• Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
• В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
• При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
• Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

yaelectrik.ru
