Эл культиватор своими руками – Электрокультиватор своими руками: чертежи, видео
своими руками конструируем по чертежам и схемам, инструкция
Культиватор электрический — незаменимый прибор для обработки дачного участка и разрыхления различных видов почвы. Несмотря на все положительные черты этого устройства, оно стоит достаточно дорого, поэтому перед приобретением следует изучить особенности каждого вида культиватора.
Виды культиваторов по типу рабочей детали: 1 — дисковый, 2 — фрезерный, 3 — лаповый, 4 — ротационный.Разновидности культиваторов
Мотокультиватор — устройство, работающее на бензине. За счет этого обеспечивается отличная мобильность и возможность обрабатывать самые отдаленные области участка.
Мотоблоки могут иметь двигатели с 2 или 4 тактами. В первом случае устройство работает на смеси масла и бензина. Четырехтактные двигатели используют для своей работы только бензин и считаются более прогрессивными, так как меньше шумят и вибрируют.
В качестве отдельного вида моторизированных приспособлений можно выделить миникультиваторы, мощность которых составляет 1,5-3 л. с. Таких возможностей будет достаточно для обработки цветников, клумб и небольших дачных участков. Максимальная глубина обработки составляет 8 см, поэтому эти устройства нельзя применять на неокультуренных участках. Мини-культиватор можно без труда носить в рюкзаке и помещать в багажник автомобиля. Для транспортировки в конструкции предусматривают съемные ручки.
При наличии небольшого участка можно обратить внимание и на ручной культиватор. Такое устройство будет полезно для обработки узких труднодоступных мест. Существуют такие подвиды ручных приспособлений:
- Ротационные. Оснащены ножом-полольником, который без труда вырывает траву с корнями.
- Ручной рыхлитель. Имеет острые изогнутые зубья, которые отлично справляются с твердой почвой.
- Миникультиваторы. Оснащены короткими ручками и предназначены для почвы в контейнерах, горшках или на альпийских горках.
- высокая экологичность — в процессе работы электрический культиватор для дачи не будет выделять вредные выхлопные газы;
- не нужно контролировать количество и качество топлива;
- более низкая цена ремонта, чем в случае с мотокультиваторами;
- возможность обработки как окультуренных участков, так и твердой плотной почвы.
Электрические культиваторы не такие мощные, как бензиновые, но их будет вполне достаточно для человека, который не хочет разбираться в технических премудростях. Все, что нужно сделать для начала работы, — вставить вилку в розетку и нажать на кнопку включения.
Как выбрать и использовать электрический культиватор?
Несмотря на простоту этих устройств, выбрать правильную модель бывает нелегко. Это связано с тем, что на рынке присутствует большое количество моделей от разных производителей.
Рисунок 2. Принципиальная электрическая схема питания двигателя культиватора.Прежде всего, электрорыхлитель должен иметь достаточную производительность. На этот параметр влияет ширина фрезы и мощность редуктора. И если ширину захвата можно изменять, используя разные фрезы, то с редуктором ничего сделать не получится. Его мощность следует выбирать исходя из типа почвы. Для песчаных грунтов отлично подойдут модели сравнительно невысокой мощности — 750 Вт. Но если на вашем участке глинистая земля, вам понадобится агрегат в 2 раза мощнее.
Если некоторые участки огорода имеют неровную поверхность, следует выбирать модели, работающие при любом уровне наклона. Любые ограничения в этой ситуации принесут массу трудностей.
В ряде случаев полезны следующие дополнительные функции электрических рыхлителей:
- рычаг заднего хода — позволяет не тратить время на разворот агрегата;
- изменение скорости — расширяет спектр использования культиватора;
- аварийный рычаг; лучше не выбирать устройства, оснащенные кнопкой аварийной остановки, так как ее нужно будет держать, пока двигатель не отключится полностью;
- автоматическое выключение при перегреве, есть практически в каждой модели.
Электрические культиваторы обычно неприхотливы и достаточно просты в управлении. Поэтому специального ухода они не требуют. Перед обработкой участка необходимо убедиться, что на нем нет лишних предметов, которые могут повредить движущие детали устройства. Так вы рискуете не только вывести из строя электрорыхлитель, но и получить травму.
Культиватор хранится в сухом чистом месте.
Как сделать электрический культиватор?
Если вы не хотите тратить деньги на дорогостоящие устройства фабричного производства, можно изготовить электрокультиватор своими руками на дачу. Существует несколько вариантов исполнения такого устройства, но самая популярная разновидность самодельного электрического культиватора изготавливается из обычной мясорубки. Ее двигатель имеет достаточно высокую мощность и может соперничать с фабричными моделями, имеющими мощность 750 Вт. Чертежи устройства и схемы питания представлены ниже на рис. 1, 2.
Устройство состоит из редуктора и электродвигателя, расположенного на раме. Все детали для работы механизма закрепляются на выходном валу редуктора. Руль и колеса закрепляются на раме. Устройство может передвигаться самостоятельно либо в ручном режиме. Для удобства агрегат следует оснастить 2 ручками, на которых следует расположить кнопку пуска двигателя и закрепить провод.
Чтобы изготовить электрокультиватор своими руками, вам понадобятся следующие материалы:
- двигатель мясорубки;
- трубы;
- уголки;
- велосипедные колеса, их размер должен быть средним, так как большие будут неудобными, а маленькие могут погружаться в грунт при движении;
- винт;
- лом.
Обойтись без сварки здесь не получится, поэтому следует заранее обзавестись сварочным аппаратом.
Кроме того, вам понадобятся плоскогубцы, молоток и комплект ключей.
Сперва нужно изготовить и подогнать детали, после чего под них делается каркас. Это связано с тем, что размер корпуса нужно полностью подогнать под крепления двигателя мясорубки. Их ширина должна обеспечивать достаточную устойчивость, а по длине каркаса должны поместиться все конструктивные элементы.
К картеру редуктора следует приварить 2 уголка, к которым таким же способом прикрепляются 2 трубы. Их концы должны быть изогнуты для удобного хвата рукояток. Между этими трубами нужно расположить еще один фрагмент для придания конструкции жесткости. К уголкам необходимо приварить оси колес.
Вал можно выточить из лома. Насадку мясорубки необходимо обколоть кувалдой так, чтобы осталась только чугунная втулка. В этой детали нужно разместить заготовленный лом и приварить винт, который будет выполнять роль грунтозацепа.
Когда такой самодельный электрокультиватор двигается с высокой скоростью, винт будет разбивать почву на крупные куски. При медленном движении грунт имеет мелкую структуру.
Изготовив такой электро-культиватор своими руками, вы сможете обрабатывать около 3 соток земли за 1 раз. Такое устройство будет потреблять около 2 кВт.
1sadteh.ru
Электрический культиватор из дрели своими руками
Ежегодная копка огородов вряд ли кому-либо доставляет удовольствие, поэтому многие самодельщики приходят к решению разработать полуавтоматические устройства, которые способны сэкономить силы и время, которое бесполезно и мучительно тратится на рутинную копку земли.
Посмотрите в первой части видео о том, как было выполнена данная конструкция электрического культиватора на основе дрели, а заключительная его часть посвящена проверке в полевых условиях реальной работы изготовленного культиватора.
Автор этой интересной модели, созданной своими руками, использовал в качестве движителя тяжелую и довольно мощную дрель. На ее основе создан культиватор. Поскольку бюджет был ограничен, пришлось реализовать несколько нестандартных ходов. Разумеется, после дрели, которая имеет собственный редактор, нужен был все-же дополнительный редуктор, позволяющий получить больше мощности при меньших оборотах. В качестве промежуточного был использован редуктор от неисправной болгарки мощностью 1,5 киловатт. Так как силовая установка должна располагаться снизу, дрель было решено перевернуть рукояткой вверх. Патроном зажат остаток вала, отрезанного двигателя.
Далее использовался кусок полосы, купленный в строительном магазине. Ширина полосы 40 миллиметров, толщина 4 миллиметра. Длина полосы от края редуктора дрели до края от редуктора болгарки. Все размеры зависят от примененных в качестве основы устройств.
Сверху на полосу устанавливается и приваривается такой же длины квадратная профилированная труба 25 на 25. Толщина стенки 2 миллиметра. Далее из этой же полосы делается скоба. Ее радиус равен радиусу редуктора дрели. После этого скоба приваривается к полосе, а по бокам свободной части привариваются два болта на 8.
Далее изготавливается прижимное устройство. Края загнуты в противоположную сторону от прилагаемого усилия для того, чтобы шайбы во время затягивания гаек не соскальзывали со скобы, а прорези для болтов были сделаны шлифовальным кругом, установленным в другую болгарку. Шайбы и гайки стягиваются.
Приваривается полоса, длина которой равна ширине редуктора. Следом идет полоса, отформованная по форме верхней части редуктора. В середине напротив крепежного отверстия сверлятся отверстия для крепления редуктора к всей этой конструкции. Две полосы с пропилами под болты, чтобы не прогибать полосы, притягиваются к редуктору болтами.
Далее две полосы срезом под 45 градусов скрепляют боковые полосы с основной несущей конструкцией.
Здесь использована звездочка от мопеда Карпаты. Внутренние шлицы пришлось немножко сточить, юбку от звездочки пришлось отрезать, и только в этом случае она очень плотно села на установочное место для дисков болгарки. Соответственно все гайкой было затянуто. Были опасения что звездочка будет проскальзывать однако направление вращения вала совпало с направлением резьбы, Соответственно, чем больше усилий развивалось на валу, тем сильнее к нижней гайкой притягивалась звездочка.
В принципе энергетический узел самодельного культиватора на основе дрели уже практически готов. Его можно отложить в сторону.
Теперь нам понадобится обойма для подшипников. Можно заказать их у токаря, но, в связи с отсутствием материала был найден компромисс.
В качестве силового вала для культиватора использовалась шпилька диаметром 16 миллиметров и соответственно для нее были выбраны подшипники с внутренним диаметром 16 миллиметров. Внешний диаметр подшипников составил 35 миллиметров. Поскольку внешний диаметр подшипника составил 35 миллиметров, в качестве обоймы использовалась обычная стальная водопроводная труба с внутренним диаметром 35 миллиметров. Подшипник марки 180902 туда входит более менее свободно. Используется на отечественных генераторах. Из трубы изготовить обойму не составило труда.
Труба с внутренним диаметром 35 миллиметров. Отрезается кольцо шириной примерно 30-35 миллиметров. Далее в трубе делается прорезь шлифовальным кругом и по краям ее привариваются отрезки полосы 40×25. Посередине этих отрезков просверлено отверстие диаметром 6,2 миллиметра. Снизу вставляется болт на 6 мм, сверху шайба и гайка, снизу болт обваривается. Таких обойм потребуется четыре штуки.
Далее два отрезка квадратного профиля 25×25 используются в качестве несущего шасси для всей конструкции. Для того, чтобы не возникло трудностей вращения вала, используем технологическую хитрость. Вставляем вал в подшипники и фиксируем его гайками. Теперь обоймы прихватываем к профилю. Отрезок полосы 40 на 4 мм длиной приблизительно 160 мм фиксирует подготовленные обоймы в одно целое. Сварка только прихватывается.

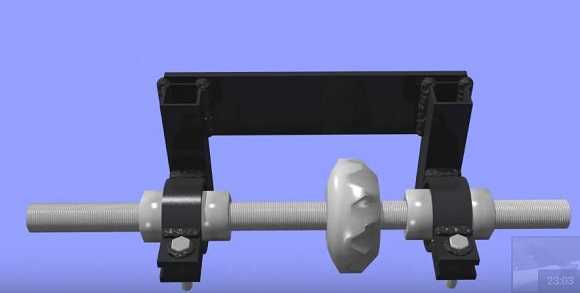

Далее немного отпустив гайки подшипника, держащих обойм, вал сдвигается в сторону и все это проваривается. Это необходимо для того, чтобы не перегреть подшипники, поскольку сталь в них каленая и быстрый нагрев и постепенное охлаждение материал подшипника отпустят. К тому же смазка может выгореть. Поэтому подшипники лучше не перегревать, а при проведении сварочных работ на обоймах, их лучше вытащить.
Далее с одной стороны откручивается гайка, снимается подшипник и ставится шестеренка. Внутренний диаметр большой шестеренки в данном случае был чуть меньше размера гайки на 16, поэтому гайку пришлось немножко обточить и потом на огромных дисках гайка была запрессован внутрь шестеренки. Шестеренка накручивается на вал и снова собираются подшипники, шестерни откручиваются и начинается сборка.
В верхней части силовой установки два отрезка профильной трубы 25 на 25, длина примерно 320-340 миллиметров. Профиль складывается вдвое, потому что здесь будет с верхней части передаваться усилие вращения. Для того, чтобы этот квадратный профиль не свернуло пропеллером, было принято решение довести его форму до прямоугольника.
Второй полуметровый отрезок шпильки диаметром 16 миллиметров снаряжается второй парой обойм с подшипниками и вторая шестеренка доставила проблемы. Её внутренний диаметр оказался несколько больше 16 миллиметров, поэтому гайка была накручена на шпильку, потом на шпильку была намотана бумага и на неё была надет это шестерня. Только после этого шестеренка было обварена по периметру гайки. Сварка производилась не совсем обычным способом. Шестерня была утоплена до половины высоты в воде, соответственно, производя сварочные работы в шестеренке не перегревались.
Далее шестеренка опускается вниз до плотного зацепления зубьев. Нижняя обойма опускается до того момента, пока она упрется в гайку, держащую шестерню. Верхняя обойма выравнивается по высоте вертикального профиля. Здесь получился небольшой зазор. Вставляем туда отрезки полосы и прихватываем сваркой. Затем удаляем подшипники на зоны сварки и как следует обвариваем обойму.
Отрезок полосы 4 на 40 и длиной 75-80 миллиметров приваривается вровень по высоте с вертикальным профилем. Далее, создавая треугольник, приваривается два отрезка квадратного профиля длиной 26-28. Можно даже 30 см.
Задняя звездочка от мопеда Карпаты, ее внутренний диаметр гораздо больше, чем диаметр вала. Для того, чтобы установить все-таки это звездочку на вал, была использована следующая технология. Усиленная шайб,а внутренний диаметр 16 миллиметров, была установлено в центральное отверстие данной звездочки. Причём нижний диаметр шайбы оказался немного больше центрального диаметра звезды. При помощи измерительного циркуля шайба была установлена строго по центру звездочки и место соприкосновения шайбы и звездочки было пролито суперклеем.
Суперклей использовался для первичной фиксации шайбы к звезде, чтобы во время сварки шайба не сдвинулось. Обваривать рекомендуется методом прихватки. Только после проварки 4 контрольных точек шайба по периметру приваривается к звезде.
На вал накручиваем гайку на 16, одеваем шестеренку. Сверху вторую шайбу привариваем снаружи к звездочке. Накручивается еще гайка на 16, приваривается к шайбе. Звездочка снимается, гайка откручивается, звездочка переворачивается и снова накручивается на вал. Сверху свободная гайка накручивается и приваривается к шайбе. Таким образом у нас звезда получилась зажата двумя шайбами, к которым приварены две гайки.
Два отрезка тоже полосы с 40×4 и длиной 80-100 мм приваривается к обоймам. Все это соединяется еще одним отрезком. Таким образом получается подобие буквы П. По размеру профильная труба сваривает получившуюся букву П к остальной конструкции культиватора. Получается треугольник, который позволяет достичь максимальной жесткости конструкции.
izobreteniya.net
О культиваторе своими руками: как собрать самодельный мотокультиватор
В помощь садоводам и огородникам разработано немало инвентаря и техники. Очень удобными и универсальными зарекомендовали себя культиваторы.
Что такое культиватор?
Машина используется как рыхлитель земли, помощник в борьбе с сорняками и для различных обработок почвы, с ней можно сажать и собирать урожай. Их делят на две большие группы — паровые и пропашные (первые обрабатывают почву сплошняком, а вторые созданы только для посевов).
Помимо предназначения, подразделяются все культиваторы по типу движимости ножей, так в одних они пассивные (неподвижны), а у других активные (приводные ножи). По типу привода выделяют простые культиваторы, мотокультиваторы и культиваторы, соединённые с трактором.
Прополочный культиватор на переднюю подвеску
Отличительные особенности мотокультиватора — это то, что обработка почвы происходит за счёт фрез. У него обязательно есть двигатель (бензиновый двух- или четырёхтактный, электрический, дизельный). В зависимости от величины обрабатываемого участка выпускают лёгкие, средние и тяжёлые мотокультиваторы.
Сейчас для большинства хозяев удобнее не приобретать садоводческий инструмент на рынке, а сделать культиватор для мотоблока своими руками. Основное, что для этого нужно — мотор: электрический или двигатель внутреннего сгорания. ДВС — лучшее решение при создании культиватора. Аппарат не зависит от розетки, а если под рукой лежит мощный двигатель (больше 4 л. с., то мотокультиватор имеет все шансы перерасти в мотоблок).
Обратите внимание! Многие не различают мотокультиватор и мотоблок. Действительно они похожи, но мотокультиватор намного меньше и без вала отбора мощности. Кроме того, на мотоблоке с прицепом можно перевозить грузы и людей, а на мотокультиваторе нет.
Электрический культиватор своими руками тоже создаётся, но использовать его хорошо только на небольших участках, где не будет проблем с тем, как протянуть кабель. Электродвигатель устанавливают, если есть трёхфазная сеть, и мощность мотора не должна быть меньше 2 кВт.
По сути, конструкция и функционал устройства, которое собирается самостоятельно, не столь существенны, как тип мотора, ведь сначала выбирать нужно именно его. Подсказать идею или решение о том, из чего и как собрать культиватор, поможет следующая информация.
Самодельный культиватор: что нужно для сборки
Прежде чем разбираться с тем, как сделать самодельный мотокультиватор, следует найти чертежи и узнать, какие детали могут пригодиться. Прежде всего, это:
- ДВС (можно взять мопедный или с бензопилы) или мотор компрессора.
- Редуктор. Он незаменим и является обязательным элементом для сбора. За счёт него снижается скорость оборотов вала, но увеличивается усилие вращения.
- Если машина планируется самоходная, то потребуется пара колёс. Если же несамоходная, то фрезы.
- Рама из любой крепкой трубы или профиля + ручки, которыми будет производиться управление.
- Иногда требуется ходоуменьшитель. Особенно в нём нуждается навесное оборудование, однако часть людей решают проблему чрезмерной скорости благодаря подбору колёс с большим диаметром.
Самодельный электрический культиватор
При наличии необходимых материалов хозяева делают и ходоуменьшитель для мотокультиватора своими руками, чертежи и схемы как для всей конструкции, так и для каждого элемента, есть в сети, или же их делают в индивидуальном порядке.
Культиватор своими руками: инструкции по сборке
Для создания культиватора можно использовать бензопилу, стартер, болгарку или стиральную машину.
Из бензопилы
Ужа давно зарекомендовал себя способ изготовления культиватора из бензопилы «Дружба» своими руками. Принцип создания довольно прост. По итогу техника выходит небольшого веса, компактная и надёжная, с очень производительным двигателем. Скорость примерно составляет 2,5 км/ч, а мощность — 4 л. с., что вполне тянет на приличный мотоблок.
Итак, процесс сборки культиватора из бензопилы не отличается особо от общего механизма сбора, но имеет свои нюансы:
- Главный вал оборудуется фланцем воротникового типа. В дальнейшем это позволит без каких-либо проблем прикрепить мостовидные редукторы.
- Берутся звёздочки (обычно от «УАЗа») и двухрядная цепь и устанавливаются на будущий механизм. Благодаря им расстояние от редукторного моста до земли становится на порядок больше. Звёздочки ГРМ, в отличие от других, увеличивают расстояние до земли на целых 15 см.
Культиватор из бензопилы
- К главному мосту крепятся подшипники корпусного типа, а затем уже конструируется или приобретается редуктор. Для него необходимо штатное центробежное сцепление.
- Берётся стальная труба, и с её помощью конструкция дополняется фрезами. При сборке фрез культиватора важно, чтобы их режущая часть была обращена по ходу движения мотоблока.
- После сборки фрез к раме крепят груз, достаточный для удержания центра тяжести.
- Делаются ручки, удобные для работы и прочные, чтобы без проблем вести аппарат.
- Изготовленный из бензопилы культиватор обязательно тестируют на участке, чтобы сразу же определить, есть ли неисправности. Если есть, то их устраняют, а потом вводят механизм в постоянное использование.
Из стартера
Создать подобный культиватор не составит никакой сложности, если в домашнем арсенале хранится стартер от какого-либо автомобиля. Если есть такая необходимость, то у него в дальнейшем немного укорачивается вал. Также желательно заменить переднюю крышку, предварительно проделав в ней много небольших дырочек (до 5 мм в диаметре) для поступления воздуха от прикреплённого вентилятора. Подготовленный стартер объединяется в конструкцию с фрезами. Затем почти готовое устройство устанавливается на самую обычную рабочую платформу культиватора и тестируется.
Из болгарки
Культиватор-самоделка из болгарки не имеет большой мощности, но тем не менее неплохо справляется с прополкой участка. Болгарка в таком устройстве выступает в качестве электропривода. Всё остальное берётся со старых нерабочих культиваторов.
Важно! Обычная болгарка способна совершать до 600 оборотов в минуту, поэтому при создании культиватора к ней применяют шкив с ручьём для клинового ремня, а не отрезные круги.
К изготовленной или взятой из старого культиватора раме необходимо приварить узел подвески болгарки, а чтобы изделие могло подсоединяться к электричеству, берут обыкновенный удлинитель на катушке.
После того как культиваторная основа собрана воедино, можно опробовать машину. Фрезы подобного собранного устройства должны выдать 300 оборотов в минуту.
Из стиральной машины
У многих хозяев где-то в гараже или в сарае стоит старая и ненужная стиральная машина, которая ещё способна работать, но уже не актуальна. На основе её двигателя есть возможность сделать небольшой электрический культиватор. Так старая техника обретёт жизнь и ещё послужит для хозяйства. Чтобы получилось создать подобный культиватор, потребуются, кроме электродвигателя с машинки, следующие детали: двужильный провод, редуктор, обыкновенное колесо (диаметр — 1,5 м), металлический уголок (в длину не больше 3 м), тумблер, рессоры от авто в качестве ножей, пусковая кнопка и барабан с куском жести.
Культиватор
Когда всё найдено, можно непосредственно начинать сбор. И первый этап — это сварочные работы. За ними следует подготовка ножей. Для каждого ножа необходимо соблюсти свою траекторию движения, не пересекающуюся с какой-либо другой.
Для самого двигателя нужны две обмотки (пусковая и рабочая). Пусковая обмотка задействуется только при запуске инструмента, а вот рабочая должна быть подключена к сети на весь период работы.
В принципе, на этом все ключевые аспекты сбора культиватора из стиральной машины и заканчиваются. Этих данных достаточно для того, чтобы попытаться собрать конструкцию самостоятельно.
Изготовление ручного культиватора своими руками
Создавать ручные культиваторы ещё проще, чем остальные. Стандартный набор деталей и инструментов для изготовления включает: металлическую трубу, раму и колесо от велосипеда, металлические заготовки и стальные полосы, болгарку, дрель, культиваторную головку.
Последовательность действий:
- К велосипедной раме прикрепляют культиваторную головку. Поперечную перекладину и ручки формируют из труб и соединяют с рамой болтами.
- Берутся контргайки, и с их помощью прикрепляется колесо на раме (лучше, чтобы оно было средним по величине).
- Механизм готов, но насадку на таком устройстве можно менять на плуг и прочее оборудование, что делает его многофункциональным.
Ручной культиватор
Изготовление культиватора своими руками для мотоблока и минитрактора
Ранее упоминалось, как собрать культиватор на мотоблок при помощи бензопилы «Дружба», однако стоит рассмотреть и общий механизм сооружения культиваторов на мотоблоки и минитракторы. Описание процесса следующее:
- Находятся металлические пластины. В центре у них делаются соединительные отверстия.
- Посредством болтов к квадратной пластине прикрепляются прямоугольные детали, то есть с каждой стороны пластины будет располагаться по одной фрезе.
- После того как все пластины соединены, в каждой дополнительно просверливается ещё по одному отверстию, соответствующему заготовленной металлической трубе. Лучше приобрести одну целую трубу, а затем поделить её надвое. Так не будет опасений, что у труб окажутся разные диаметры. Итак, 2 части трубы проводятся в отверстия, как бы «надевая» фрезы. После чего вся конструкция либо приваривается, либо крепится болтами.
- В конце части заготовленного культиватора с фрезами закрепляются болтами с валом минитрактора через сквозные отверстия.
- Проводится проверка механизма на исправность и надёжность крепления.
В целом, изготовить для себя механическое оборудование для огорода в виде культиватора сможет каждый хозяин, и, как правило, в домашнем арсенале у многих уже есть большинство необходимых деталей. Из того, что есть в наличии, всегда можно подобрать для себя оптимальный вариант. Приведенные способы по изготовлению культиваторов — самые распространённые и удобные, но далеко не все, так как умелые хозяева придумывают их всё больше. Таким образом, делаются самостоятельно и роторные аппараты, и даже известный культиватор «Лоплош» своими руками тоже вполне реально воплотить.
7ogorod.ru
Культиватор своими руками: схема (видео)
Давайте попробуем сделать надежный культиватор своими руками. Но для этого сперва нужно определиться с самым удобным и недорогим его вариантом.
Схема устройства ручного электрокультиватора.
Обычному дачнику или сельскому жителю не всегда легко и просто работать на земле. Это только со стороны кажется, что сельская идиллия приносит сплошное удовольствие от общения с живой природой. В реальности приходится очень много заниматься обработкой земли от сорняков, рыхлением почвы и глубоким перекапыванием при посадке растений. Один весенний (а часто и осенний) день может отнимать огромное количество сил и времени при работе с простыми механизмами. А ведь если захотеть, то культиватор своими руками собрать можно из металлического лома или отслуживших свое деталей. Работу культиватор облегчит значительно и ускорит обработку почвы в несколько раз.
Культиватор с двигателем внутреннего сгорания
Принцип работы фрезерного культиватора.
Самодельный культиватор бывает различных модификаций.
Самый надежный из них — культиватор, на котором используется двигатель внутреннего сгорания.
Проще говоря, это мотокультиватор, напоминающий распространенные нынче мотоблоки, с той лишь разницей, что вместо грунтозацепов на ось надеваются втулки с привинченными на них Г-образными пластинами.
Эти пластины затачиваются с одной стороны по ходу движения устройства.
Работает такая техника надежно, но для ее изготовления потребуется множество элементов: двигатель, редуктор, шкивы и ремни, рама для крепления и иные комплектующие. Такие детали есть не всегда под рукой.
А покупать для мотокультиватора комплектующие экономически не выгодно — будет дешевле приобрести в торговой сети уже готовое изделие.
Устройство электрокультиватора и его преимущества
По аналогии с мотокультиватором можно сделать более дешевый по цене электрокультиватор. Для этого потребуются электромотор, редуктор, элементы передачи крутящего момента (шкивы и ремни) и система управления подачей электрического тока.
Виды культиваторов по типу рабочего органа: 1 — дисковый, 2 — фрезерный, 3 — лаповый, 4 — ротационный.
Вместо рукоятки управления дроссельной заслонкой, которая используется на заводском мотокультиваторе, необходимо будет установить рукоятку управления реостатом. Сцепление лучше организовать за счет использования клиновидных ремней и прижимного ролика. Это лучший вариант для электрокультиватора.
А вот вращение рабочих частей такого культиватора желательно переделать. Проблема в том, что на более тяжелых почвах электродвигатель будет периодически подвергаться повышенным нагрузкам, вызванным остановкой работы лопастей.
На легких почвах такая техника с трудом управляется: за счет высоких оборотов культиватор будет закапываться. Даже если вы обеспечите обратный ход двигателя (установите реверс), то это не спасет ситуацию: культиватор сам не выберется на плотную почву.
Решение вопроса может заключаться в том, что весь культиватор помещается на ось с колесами, а рабочий механизм находится несколько позади ходовой части.
Для такого рабочего механизма можно использовать металлическую ось, торцы которой впрессованы в подшипники и станинами закреплены на раме устройства. На самой оси помещается и ведомый шкив.
Его необходимо оградить от вращения на валу за счет использования шпонки. К валу прикручиваются Г-образные лопасти (расстояние между которыми вы выбираете в зависимости от плотности грунта). Такая доработанная модель электрического культиватора намного практичнее ее заводских вариантов. Она:
Схема устройства самодельного культиватора из детского велосипеда.
- не погружается в почву;
- легко перемещается по поверхности;
- легко транспортируется;
- обладает возможностью регулировать глубину культивации без внесения технических изменений (нужно ниже опустить рукоятки культиватора, тогда опустится его рабочая ось и сразу увеличится глубина культивации).
А недостаток у агрегата один: всегда необходимо быть вблизи источника тока и следить за тем, чтобы электрический кабель не повреждался и не попадал под рабочие лопасти.
Напоминаем, что, если длина соединительного кабеля большая, то в период работы электрокультиватора нельзя держать кабель в свернутом на катушку положении: в такой ситуации катушка становится еще и катушкой индуктивности, соответственно, она будет довольно сильно нагреваться и в иней будет появляться ток самоиндукции, что очень опасно.
Купить или сделать самому?
Нельзя не отметить популярность культиватора «Торнадо» среди дачников.
Схема фрезы для мотоблока.
В торговой сети это устройство для ручной обработки почвы пользуется повышенным спросом в период с весны до поздней осени. А ведь практически такой же культиватор своими руками в состоянии сделать любой домашний мастер. Потребуются всего-то вилы, газовая горелка, электросварка, болгарка и несколько трубок из качественного металла.
Для начала рассмотрите заводской вариант культиватора: это штопор с несколькими жалами. Достаточно сельскохозяйственные вилы разогреть до красного цвета с помощью газовой горелки и придать зубьям и поперечной планке необходимую форму. Не забудьте, что разогретый металл при медленном остывании отпускается и становится более пластичным. Для культиватора это недопустимо. Прогрейте полученную заготовку еще раз и сразу опустите ее в отработанное моторное масло. Неопытному человеку сложно определить по цвету состояние разогретого металла, поэтому не стоит рисковать. Лучше прогревать металл не сильно, но процедуру повторить 2-3 раза. Так у вас получится закалить ваш культиватор и не бояться, что его рабочие части будут гнуться или ломаться под нагрузкой.
Выводы по теме и советы относительно рукояти
А теперь культиватор нужно насадить на черенок, который оборудован удобной рукояткой.
Для черенка можно взять заготовку из березы или иного лиственного дерева.
Нагрузка на вращение для такого дерева не опасна. А вот ореховый, осиновый, сосновый или ольховый черенок использовать не рекомендуется: указанная древесина легко расслаивается при продольной нагрузке.
Рукоятку тоже можно сделать из металлической трубки, сварив ее в Т-образную форму. В нижнюю часть вдевается черенок и через продольные отверстия фиксируется его положение. Вертикальная часть рукоятки будет рабочей. Для удобства места захвата рукоятки можно дополнительно оборудовать кусками трубы из любого полимера или ручками от велосипедного руля. Так вы избавите себя от мозолей.
