Измельчитель стружки деревянной – Измельчитель древесины (дробилка для измельчения): своими руками

Измельчитель древесины (дробилка для измельчения): своими руками

Содержание

Уборка мусора на своем участке зачастую достаточно проблемная задача. Пластик с дачи или загородного дома можно вывести, при накоплении большого количества. Продуктовые отходы легко утилизируются в специальную компостную яму. Но, что делать с обрезанными ветками и ненужными деревянными конструкциями, которые по своей форме и размерам не подходят для такой ямы?

Решением может стать измельчитель древесных отходов Зубр. Полученная в процессе стружка легко расщепляется в компостной яме или может быть использована в хозяйстве.

Где можно использовать измельчитель древесины?

Довольно часто при работе с деревом, будь то создание заготовок для изделий из древесины или ремонт конструкций деревянными элементами, остается много деревянных кусочков, которые невозможно дальше использовать. Именно для этих целей используется измельчитель древесины.

Он позволяет переработать ненужную древесину в щеп, который используется для изготовления ДСП, пеллет для отопления, топливных гранул. Такой вариант работы намного экономнее, ведь исходный материал используется полностью.

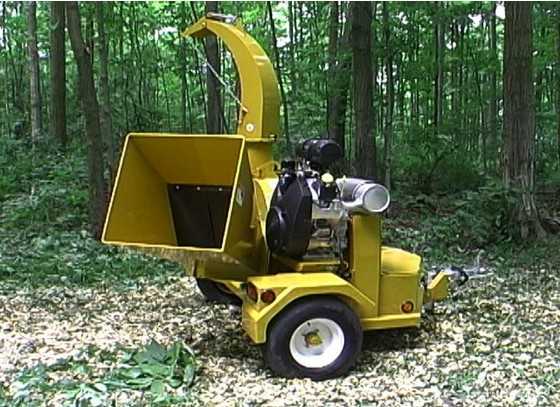

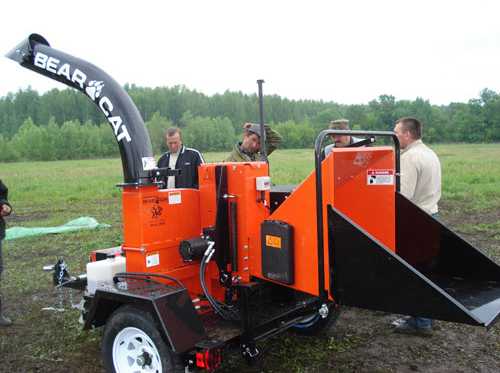

Профессиональный измельчитель древесных отходов

Для переработки в машине используется не только древесина, но и любой другой органический мусор средней и высокой твердости. Его можно использовать в качестве удобрения при посадке.

к меню ↑

Принцип действия и устройство измельчителей

Весь механизм работы машины строится на таких основных частях:

• опорная рама;
• силовое устройство;
• вал, к которому крепится режущий орган;
• панцирь для защиты от осколков;
• специальный бункер для приема сырья.

Не смотря на простое строение устройства, оно отличается достаточно большим весом. Поэтому большинство современных машин выпускается на колесной базе для облегчения транспортировки измельчителя. Двигатель в устройстве соединен с валом посредством ремня или цепи.

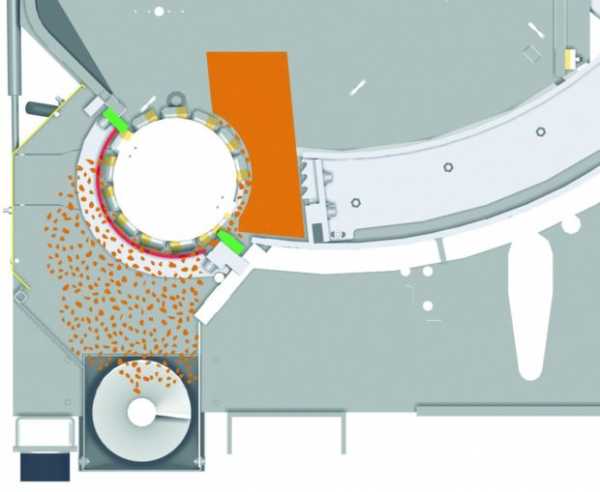

Принцип действия такой машины схож с работой обычной электромясорубки. При включении машины, запускается двигатель, который начинает толкать вал с резаком. Деревянные отходы помещаются в приемный бункер и по мере прохождения внутрь измельчаются на щепу, которая выбрасывается в сторону или в специальный бункер, который устанавливается на некоторых моделях.
к меню ↑

Типы дробилок для измельчения древесины

Разнообразие измельчителей для древесных отходов очень большое. Их размеры, форма и механизм действия зависят от типа перерабатываемого материала, масштабов выполняемой работы, условий работы и других характеристик. К основным типам устройств, которые можно встретить на отечественном рынке относятся:

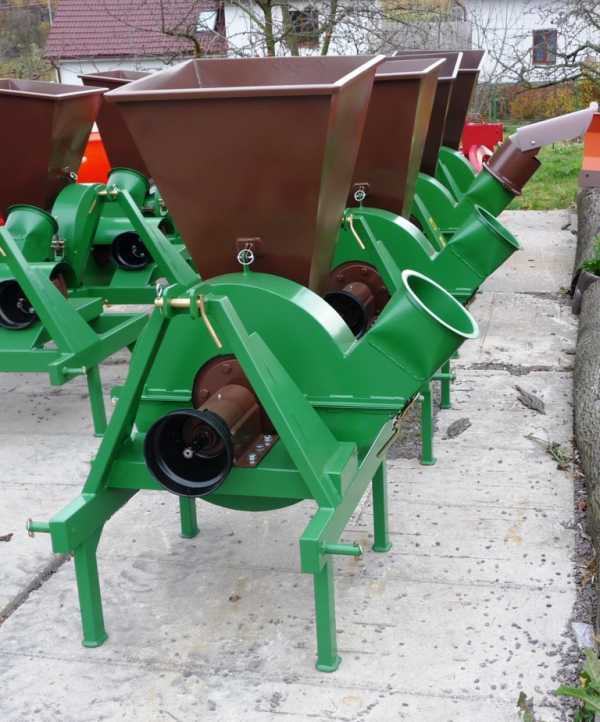

Дисковый измельчитель древесины

1. Дисковая дробилка. Данное устройство наиболее подходит для обработки круглых стволов, срубленных деревьев. В результате удается получить щеп среднего размера с отменным качеством, который можно использовать для создания ДСП и фанеры.
2. Измельчитель барабанного типа. Отличается довольно большими размерами. Как и предыдущий тип используется для переработки древесины с круглым сечением. Качество полученного щепа уступает дисковым измельчителям и щеп получается более крупным.
3. Молотковая дробилка позволяет обрабатывать крупную щепу, полученную при переработке древесины дробилками двух первых типов. Используется полученный продукт для производства ДВП высокого качества.
4. Дробилка-шредер. Данный тип предназначен для переработки древесины с гвоздями, склепками и шурупами. Она обладает более грубой конструкцией. В качестве конечного продукта удается получить щепу очень низкого качества. Такая дробилка подходит для обработки строительного мусора.

Также проводится распределение машин по типу силового агрегата.

Выделяются устройства на бензиновом двигателе и те, которые работают на электричестве. Первый тип подходит для работы с крупными отходами. Электрический двигатель способен перерабатывать ветки, сучья и небольшие куски деревянных конструкций.
к меню ↑

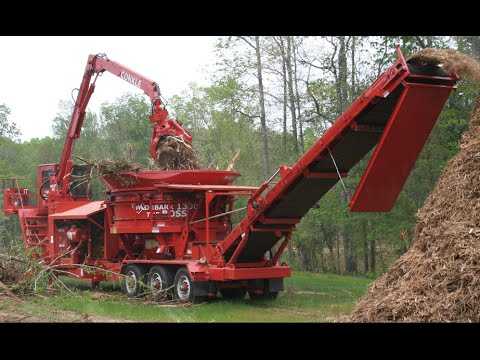

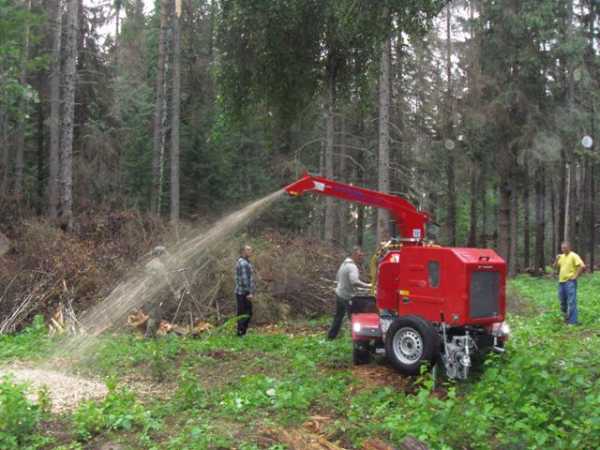

Работа профессионального измельчителя древесины (видео)

к меню ↑

Как правильно выбрать измельчитель дерева в щепу?

При выборе дробильных устройств для дерева важно учитывать ряд особенностей таких машин. Они позволят подобрать дробилку конкретно под поставленные задачи, а также значительно продлить сроки ее эксплуатации.

Основными критериями при покупке являются:

1. Конкретная задача устройства. При покупке измельчителя важно точно знать какой тип древесины он обрабатывает и какой готовый продукт выпускает.
2. Используемое топливо. Важно сразу определится какое топливо будет более экономным и исходя из этого выбирать электрическое устройство или модели на бензине/дизеле.
3. Мощность силового устройства. Используемый двигатель, несмотря на выполняемые объемы работы, рассчитан на определенную нагрузку. Если нагрузка превысит допустимую, устройство выйдет из строя. Значит нужно точно сопоставлять предполагаемую работу с мощностью модели.

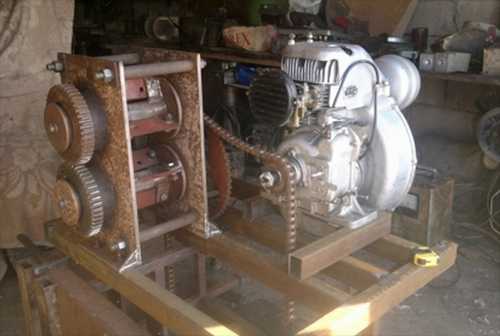

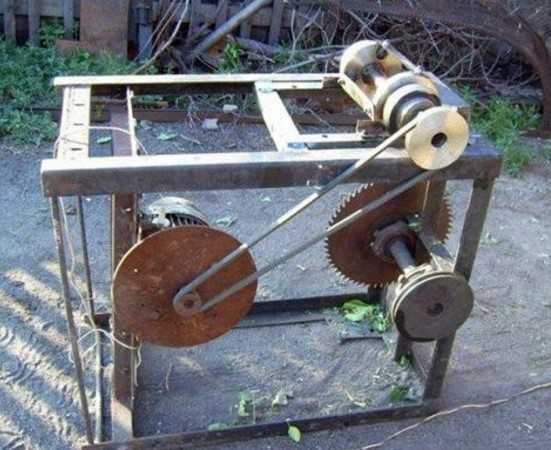

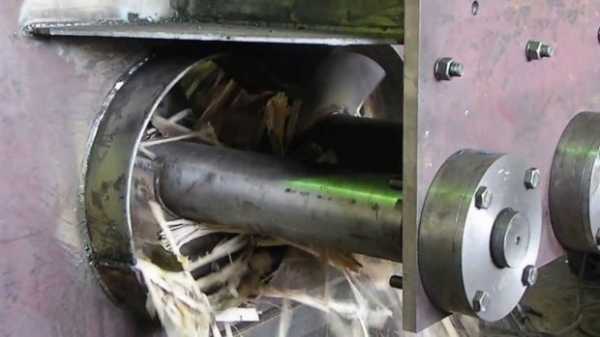

Самодельный двухвальный измельчитель древесины

Ценовой диапазон моделей может зависеть от функционала. Например, современные модели с возможностью устанавливать размер готовой щепы будут стоить дороже простой садовой конструкции. Если же даже самую минимальную комплектацию не получается себе позволить, есть вариант сделать дробилку для древесины своими руками.
к меню ↑

Как сделать простой измельчитель самостоятельно?

Конструкция у такого устройства достаточно простая, но при этом без наличия необходимых материалов и опыта работы на слесарном станке и электрооборудовании за ее сборку самостоятельно лучше не браться. Все элементы делаются отдельно, после чего скрепляются. Понадобится мощный двигатель и материалы для корпуса, соединителей и режущей части.

Подбирая двигатель, следует учитывать его мощность. Для переработки веток с диаметром до 4 см подойдет двигатель с мощностью 3-4 киловатта. Диаметр 4-15 см поддается переработке при наличии более серьезного силового агрегата в 6-7 киловатт.

Можно выбрать как бензиновый двигатель, так и электрический. Первый тип сделает измельчитель более мощным, второй позволит работать внутри закрытых помещений.

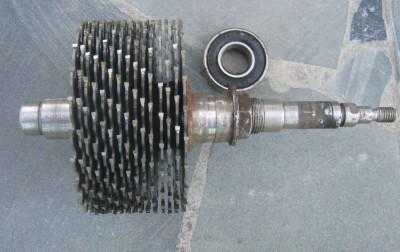

Что касается режущего элемента, то тут наиболее оптимально подойдет двухваловая система, в которой ножи размещаются на двух валах, закрепленных между стальными пластинами. Такой вал крепится с помощью четырех подшипников на корпус бункера. К дальней части валов привариваются шестеренки. Они с помощью ремней будут передавать крутящий момент от двигателя. Дальше берем режущие элементы, их можно купить либо вырезать из рессоры камаза. Если самодельный вал имеет круглую форму лучше не устанавливать больше трех ножей.

После того как полотна готовы, их затачивают под углом 35 градусов. Дальше с помощью болтов они крепятся в специально сделанные выступы на корпусе вала.

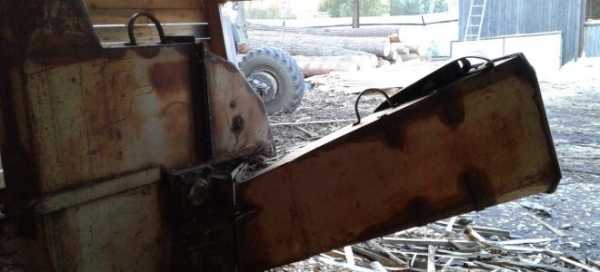

Приемник древесины самодельного измельчителя

Когда ножи готовы, можно переходить на корпус измельчительного барабана. Он делается из двух плоских листов стали. По форме они должны быть прямоугольными. В заготовках вырезаются отверстия под подшипники (по два на каждой заготовке). Подшипники крепятся на валы и привариваются к заготовкам. Для увеличения прочности между стенками барабан лучше закрепить пару распорок из металлических стержней.



Дальше делаем раму. Для нее нужна профильная труба, которую делят на 4 отрезка: два из них будут длиной 80 см, а другие два – 40 см. Эти отрезки соединяются между собой в форме прямоугольника. На нижнюю поверхность крепятся стойки под колеса.

Приемный отсек дробилки делается из четырех пластин металла, которые соединяются сваркой в форме параллелепипеда. Верхний край и нижний край отворачиваются на 5 см. Верхний – внутрь конструкции, нижний наружу. В нижнем порожке просверливаются отверстия под болты, которые будут соединять раму и бункер. Верхний порожек будет предотвращать вылет щепа наружу.

Первым этапом сборки деталей является установка измельчительного барабана. Он либо приваривается, либо прикручивается болтами. Дальше устанавливается двигатель и проводится ремень к шестеренкам валов. Последним устанавливается на устройство приемный бункер.

Самодельный измельчитель отличается простой конструкцией, что упрощает ремонт и имеет высокие рабочие характеристики.

moezerno.ru

Как сделать измельчитель древесины своими руками / Лайвстайл / Лента.co

   Читать оригинал публикации на forumhouse.ru

Проблема утилизации древесных отходов стоит перед многими дачниками. Рассказываем, как ее решить, на опыте пользователей FORUMHOUSE

Общая информация

Станок для измельчения древесины (садовая дробилка) позволяет навсегда забыть о необходимости разжигать огонь с целью утилизации древесных отходов. Это устройство способно перерабатывать исходный материал в опилки, которые всегда можно использовать для обработки почвы или для изготовления строительных материалов.

Практичный хозяин никогда не позволит бесследно сгореть в огне ценнейшему удобрению – опилкам. Правильно организованная компостная куча за короткое время превратит это добро в экологичное и насыщенное удобрение.

Стал применять слегка лежалые опилки и разлагать их с помощью азотфиксирующих бактерий (в воздухе 78 % азота). Обязательно рыхление. Сажаю прям в опилки.

Что касается изготовления строительных материалов на основе древесной щепы: если вы слышали о таком понятии, как «арболит», то наверняка поймете – о чем идет речь.

И, кстати, некоторые котлы отопления успешно работают на топливе, изготовленном из древесных опилок. Следовательно, сфера применения материала, полученного из древесины, отслужившей свой век, велика. А посему, изготовление машины для измельчения древесины является занятием оправданным.

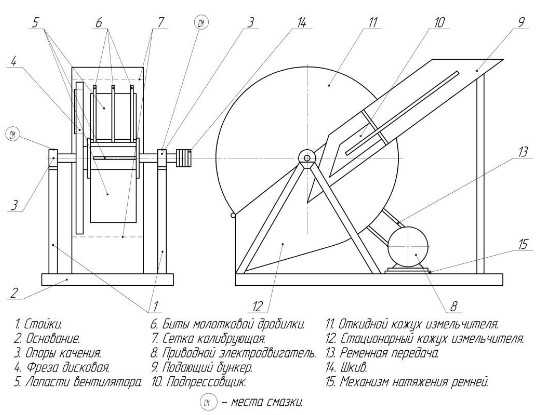

Схема садовой дробилки

Изучение конструкции любого механизма начинается с изучения схемы и принципа его действия. Начнем со схемы.

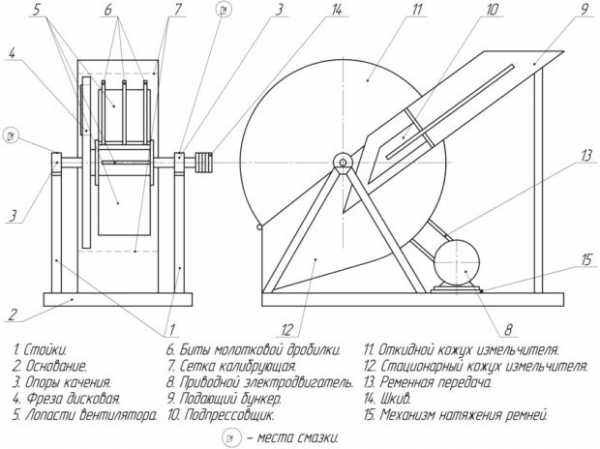

На этом изображении представлена наглядная схема садовой дробилки. Перечислим ее основные элементы:

• Рама – состоит из стоек (1) и основания (2).
• Механизм привода – механизм натяжения ремней (15), двигатель (8), ремень (13) и приводной шкив (14).
• Вал с вентилятором и режущими элементами (поз. 4,5,6).
• Принимающее устройство – подающий бункер (9), подпрессовщик (10).
• Защитный кожух (поз. 11 и 12).
• Калибрующая сетка (поз. 7).

Если все узлы машины собраны правильно, если сварочные швы надежны, а режущие элементы крепки, то станок будет долговечен и удобен в эксплуатации. Он обеспечит хороший захват перерабатываемой древесины, а на выходе вы получите опилки требуемой величины.

Принцип действия механизма следующий:

• Двигатель (электрический, бензиновый и т. д.) передает крутящий момент (с помощью цепной или ременной передачи) на вал с режущими элементами.
• Стебель (или брусок), попадающий в приемную камеру, захватывается ножами измельчителя и режется на мелкие щепы.
• Щепы попадают в камеру молотковой дробилки, где измельчаются до заданной фракции.
• Измельченная щепа просыпается сквозь решетку дробилки и под действием лопастей вентилятора выбрасывается из устройства через выходное отверстие.

Учитывая, что дробилка представляет собой громоздкий механизм (к тому же склонный к вибрациям), ее рама должна быть изготовлена из прочной металлической трубы (с толщиной стенки от 4 мм) или из жесткого металлического уголка.

Передвижной вариант измельчителя будет неплохо оснастить парочкой колес.

Размеры и другие особенности рамы полностью зависят от габаритов навешиваемого на нее оборудования и от производительности станка.

Привод

Конструкция привода, по сути, проста: механизм натяжения, шкивы и ремни – все это можно без особых проблем изготовить или купить. Ключевой задачей, которую нам предстоит решить, разрабатывая конструкцию привода, является выбор подходящего двигателя.

Двигатель можно использовать как электрический, так и бензиновый. Станки с бензиновым двигателем имеют более сложную конструкцию. Станки с двигателем электрическим, наоборот, более компактны и просты в управлении. Для стационарных измельчителей древесины предпочтительнее использовать электродвигатель. Для мобильных станков больше подходит бензиновый двигатель. Среди удачных моделей, которые пользователи FORUMHOUSE смогли собрать самостоятельно, преобладают машины с электрическим приводом. Поэтому их мы и будем рассматривать в настоящей статье.

Двигатель следует выбирать, исходя из его мощности. Мощность двигателя должна быть не менее 4-х кВт. Этого показателя достаточно для измельчения садовых веток диаметром до 4-х см. При этом оптимальные обороты на валу измельчителя должны соответствовать показателю 1500 об/мин.

Значительное снижение оборотов (1000 об/мин и менее) на рабочем валу дробилки приводит к уменьшению силы воздушного потока, который выталкивает измельченную массу из дробилки. А это может повлечь за собой вполне предсказуемые последствия: забивание барабана опилками, падение мощности и т. д.

В обсуждении измельчителей есть информация, что количество оборотов ротора должно быть в пределах 1500 об/мин.

Если помимо измельчения садовых веток вы преследуете другие цели (например, подготовка сырья для производства арболитовых плит), то вашему станку непременно понадобится запас мощности. Также при этом может быть изменено и количество оборотов на рабочем валу дробилки (как в большую, так и в меньшую сторону).

Двигатель 5.5 кВт оказался слаб. При такой подаче брус 50х50 он не осиливал. Видимо, это связано с хорошим самозахватом древесины. Поэтому и начались переделки станка (чтобы не покупать мощный двигатель, а он потребовался бы как минимум 11 кВт).

Оптимальное количество оборотов на валу дробилки можно получить, меняя диаметры приводных шкивов.

Двигатели на первых станках применял трехтысячники – только потому, что не было 1500 об/мин.

Вал измельчителя с режущими элементами

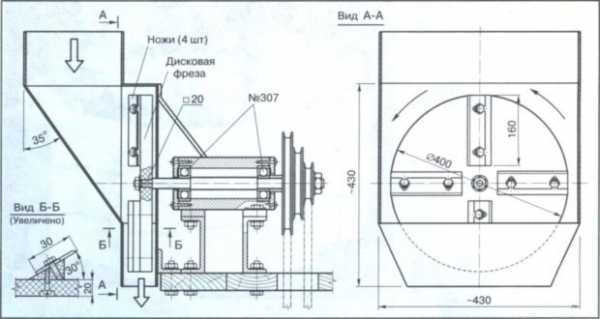

Пожалуй, самой сложной частью нашего станка является измельчитель – вал дробилки (на подшипниках), с измельчающей фрезой и молотками (битами). Его рассмотрение начнем с измельчающей фрезы, состоящей из маховика (диска) с ножами.

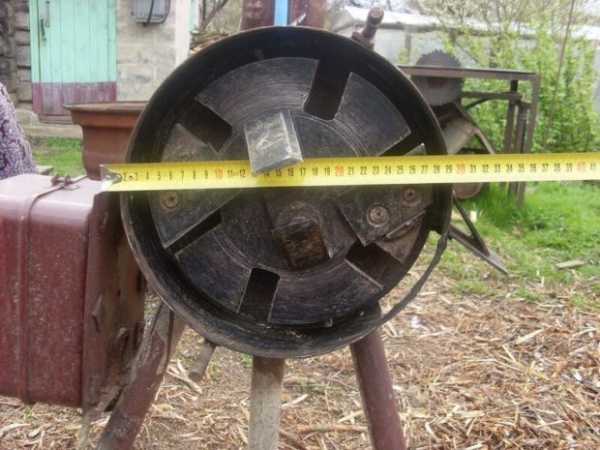

Ключевым параметром диска, который напрямую влияет на производительность дробилки, является его диаметр (от 350 до 600 мм). Меньше делать не стоит.

На мой взгляд – это тупиковое решение (я имею в виду диск 200 мм). Во-первых, какие ножи туда можно поставить? По центру вал, скажем, 50 мм. Что останется от диска? В моем случае мой станок не позволил мне сделать диск больше (350 мм при толщине в 15 мм – это был край). Все, что было сделано, сделано, не выходя из дома. Но ничего страшного нет в том, чтобы заказать диск у любого токаря.

В данном случае к диску в процессе изготовления была приварена металлическая втулка. После того как диск был насажен на вал, втулку приварили к самому валу. Таким образом фреза была надежно зафиксирована на валу.

Как видим, 350 мм – это минимум. При этом пользователь «Kirasir» пошел дальше, изготовив диск диаметром 600 мм и толщиной 33 мм, беря за основу размеры деталей от китайской дробилки. На диск было установлено 3 ножа. Измельчитель приводится в действие двигателем мощностью 18,5 кВт.

Отдельного внимания заслуживают ножи, устанавливаемые на диск фрезы. Сталь для ножей должна быть прочной, поэтому пользователи FORUMHOUSE рекомендуют в качестве исходного материала для ножей использовать автомобильные рессоры.

Ножи – это обычная рессора (думаю, что от ГАЗ-52). Никакого предварительного отпуска не делал (так же, как и закалки). Сами ножи были собраны в пакет и обрабатывались до нужного размера на наждаке.

Сверление рессоры – занятие трудоемкое. И для того, чтобы добиться положительного результата, сверлить заготовку следует на станке (токарном или сверлильном), позволяющем выставить достаточно низкие обороты шпинделя (чтобы сверло не сгорало).

Длина ножа должна соответствовать длине рабочей прорези на диске.

От того, насколько правильно заточены ножи, будет зависеть производительность дробилки и ее способность к самостоятельному захвату подаваемой древесины. При хорошем захвате древесина проваливается в станок без посторонней помощи.

Угол заточки ножа (угол самозаточки) должен равняться 30°.

При этом, затачивая режущий элемент, необходимо создать затыловку (скос на задней поверхности ножа – под углом 2°…3°). Затыловка нужна для обеспечения хорошего самозахвата подаваемой древесины.

По науке обратный угол должен быть около 3-5 градусов.

Молоточки (биты) для последующего измельчения щепы необходимо делать съемными. На данном этапе сложностей возникнуть не должно. Ведь конструкция съемного механизма довольно проста, и если в ее основе будут использованы болтовые соединения, то вышедшие из строя детали можно при необходимости быстро заменить.

Вот, что говорит о конструкции молоточков пользователь нашего портала.

Сами молотки я изготавливал из простой листовой стали толщиной 4 мм. Если дробить только дерево, то их прочности будет достаточно. Насчет заточки: не вижу в этом смысла – все работает и так прекрасно.

Что касается ширины молоткового механизма: автор представленной конструкции считает, что конструкция из 4-х молотков не должна занимать более 90 мм.

Диски катушки, изображенной на фото, сделаны из стального листа толщиной 6 мм. Лопасти вентилятора можно изготовить из того же материала, из которого были сделаны биты.

Балансировка рабочего вала – задача непростая, но если есть такая возможность, то ее следует выполнить. Во-первых, это избавит станок от излишних вибраций, во-вторых, значительно продлит срок его эксплуатации.

Сам диск я балансировал сначала на центрах (предварительно собрал всё, кроме молотков). Это была первая грубая балансировка. Затем балансировал на ножах (думаю, дисбаланса не быть должно). Когда буду собирать молотки, их тоже подгоню по весу.

Вал дробилки лучше всего монтировать на двухрядные самоустанавливающиеся подшипники. При работе в условиях вибраций и неравномерных нагрузок преимущества этих изделий бесспорны.

Если дробилка делается для банального измельчения веток, и размер щепы на выходе из нее вам не важен, то молотковый механизм (впрочем, как и калибровочную сетку) включать в конструкцию станка необязательно.

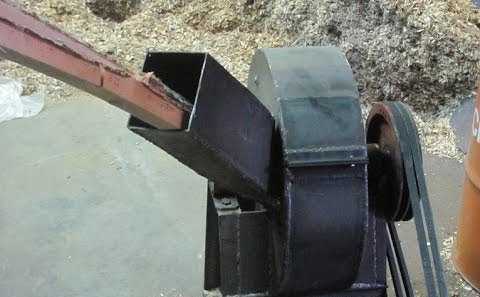

Защитный кожух и принимающее устройство

Конструкцию кожуха лучше рассматривать в комплекте с принимающим устройством. Размеры кожуха зависят от производительности станка, а точнее – от размеров его рабочих органов (фреза, молоточки и т.д.). Толщина стенок кожуха должна быть достаточной для того, чтобы выдерживать интенсивные нагрузки, по возможности, играя роль противорежущего элемента. Кожух целесообразно делать с откидной крышкой (для удобства обслуживания станка), как показано на рисунке.

Конструкция представленного кожуха является полностью рабочей. Единственное, что было доработано в процессе настройки станка – это окно под загрузочный бункер (изменился наклон загрузочного устройства, а, следовательно, была изменена конфигурация входного отверстия).

Пользователь Volodaris изготовил два станка с кожухами различной толщины: 6 мм и 12 мм. В конструкции второго станка роль противорежущего элемента играет стенка кожуха толщиной 12 мм. Станок полностью рабочий, но для увеличения надежности кожух следует оснастить контрножом (в идеале – съемным). Это можно реализовать следующим образом: к кожуху приварить жесткую пластину, к которой с помощью болтов и будет крепиться съемный контрнож.

Противорежущий элемент должен быть не менее прочным, чем режущий нож. Поэтому изготавливать эти детали лучше из одного и того же материала. Что же касается угла заточки контрножа, то он должен быть прямым.

Я считаю, что нужен прочный металл, т. к. нагрузка немалая, а угол нужен четкий – 90 градусов. Если я не прав – буду рад прочитать иные версии. 90 градусов – это угол заточки контрножа.

Чем меньше зазор между режущим и противорежущим ножом, тем короче будет получаться щепа. Следовательно, указанное расстояние можно свести к минимуму (главное, чтобы ножи не цеплялись друг за друга).

В принципе, зазор между режущим и противорежущим элементом станка можно отрегулировать в процессе работы. Это позволит получить оптимальную степень измельчения древесины. К примеру, пользователь нашего портала, зарегистрированный под ником Phoenix83, осуществляет регулировку, передвигая фрезу вдоль оси вращения. Но можно поступить проще, подкладывая шайбы различной толщины под контрнож.

Загрузочный бункер можно изготовить из того же материала, что и сам кожух. При этом, учитывая сравнительно невысокую нагрузку на данный узел, его стенки можно сделать немного тоньше. Конструкция загрузочного бункера предельно проста, и если ножи дробилки заточены правильно, то необходимость включения подпрессовщика в конструкцию подающего устройства отпадает сама собой (самозахват древесины в этом случае и так будет на высшем уровне).

Монтируя загрузочное устройство, труднее всего выбрать правильный угол его установки.

Многие с этим углом играются: чем он круче, тем лучше самозахват. Я его делаю величиной приблизительно 120-130 градусов. Работа станка при этом меня вполне устраивает.

Решето

Металлическое решето (сито), установленное по внутренней окружности кожуха, помогает отсеивать опилки необходимой фракции. Размер отверстий в полотне решета зависит от того, какую именно фракцию щепы вы желаете получить. Определяется он чаще опытным путем. Так, пользователь Volodaris сделал отверстия диаметром 20 мм, будучи заранее готовым, при необходимости, изменить указанный размер.

Использовал сито с продолговатыми отверстиями – 10*50 мм.

Устанавливая решето, обязательно следует обратить внимание на величину рабочих зазоров: между решетом и кожухом, а также между молоточками и ситом.

Что касается просвета между решетом и кожухом, то он должен обеспечивать беспрепятственное движение измельченной массы, не допуская забивания дробилки опилками. По мнению пользователей FORUMHOUSE, зазора величиной 10 см вполне достаточно для бесперебойной работы устройства.

Что же касается зазора между битами и решетом, то он должен быть минимальным. При этом желательно, чтобы молоточки по своей длине на пару сантиметров выходили за диаметр измельчающей фрезы.

Предлагаем вашему вниманию простой и надежный способ крепления решета к кожуху станка.

По диаметру кожуха вварены болты, на которые сито и ложится. Верхняя часть кожуха точно такими же болтами прижимает сито. К ситу приварен ограничитель, который, упираясь в болты, не позволяет решету вращаться.

Мы рассмотрели наиболее распространенную конструкцию самодельных станков для измельчения древесины. Более подробно узнать об особенностях самодельных садовых дробилок, а также об их рабочих размерах и технических параметрах, вы можете на страницах нашего форума. Обсудить представленные вопросы вы сможете в продолжении существующей темы. Видео, рассказывающее о строительстве дома из арболитовых блоков, поможет вам найти ответ на вопрос – в каких сферах деятельности можно использовать древесную щепу.


lenta.co

Измельчение древесины, дробилки — обзор и устройство

Большую популярность сегодня набирают пеллеты и брикеты, исходное сырье для изготовления которых необходимо предварительно измельчить. Для этих целей применяются древесные дробилки, измельчитель древесины, рубильные машины, щепорезы и шредеры. Все эти устройства выполняют разную работу, по-разному перерабатывают лесоматериалы. В этой статье мы поговорим об устройстве и принципе работы самых востребованных устройств.

Измельчители необходимы для того, чтобы переработать среднего размера древесные отходы. Различные устройства могут справиться с переработкой, как щепы, так и бревен до 10 см в диаметре. Измельчители бывают:

• стандартные. Такие устройства могут переработать бревно и горбыль в длину от 1 метра
• универсальные измельчители справляются с переработкой мелких брусков и щепы.

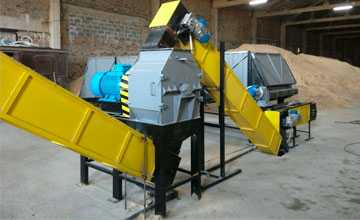

Дробилка для измельчения древесины

Древесные дробилки являются наиболее востребованными среди измельчителей лесоматериалов. Измельчение древесины возможно с применением дробилок молоткового типа. Идеальным материалом для подобных устройств являются щепки с габаритами до 6 см в диаметре и уровнем влажности от 5 до 20%. Щепа поступает на молотки и измельчается. Размер конечного продукта зависит от сечения отверстий в используемом сите. Для того, чтобы сделать брикеты и пеллеты идеальным сырьем является материал 2-3 мм в диаметре. Существуют электрические и дизельные дробилки.

Кроме этого различают мобильные и стационарные устройства. Стационарные оснащены особым приводом от электрического двигателя. Они используется для переработки любых отходов мебельной, фанерной промышленности. Мобильные устройства оборудованы личным силовым агрегатом. Они часто используются сотрудниками предприятий лесоперерабатывающей отрасли для того, чтобы измельчить лесоматериалы, а также представителями коммунальных служб для измельчения отходов во время весенней или осенней обрезки веток.

Для бытового использования чаще всего применяются дробилки мобильные. Они имеют небольшой вес и малые габариты, их легко перемещать по участку. Они могут иметь дизельные или бензиновые двигатели, что очень удобно, потому что отсутствует зависимость от электрической сети и наличия в ней определенного напряжения.

Лесоматериалы, в большинстве моделей, загружаются руками. Лишь несколько моделей оборудованы гидравлической подающей системой, которая сама втягивает ветки в горловину. Мощность таких устройств часто достигает 22 м3 в час.

Стационарные механизмы отличаются существенным весом и крупными размерами. Они применяются в крупных промышленных цехах. Их ставят на особые площадки, рядом с которыми проходит линия электросети. Сырье в такие устройства поступает с помощью специального транспортера – передвигающейся ленты. Вес всего устройства достигает от 1 до 2 тонн, а производительность выше 20 м3 в час.

К главным достоинствам измельчителей можно отнести:

• это качественные и универсальные устройства
• они достаточно мощные. Невзирая на марку можно утилизировать сучья диаметром до 46 см
• безотходное производство. Абсолютно вся измельченная продукция может быть применена как топливный материал, или в качества дренажа для почвы
• доступная стоимость
• многофункциональность и надежность.

Критерии выбора дробилки:

• тип конструкции
• тип силового агрегата
• максимальный и минимальный размер сырья для дальнейшей переработки
• общая мощность двигателя.

По уровню измельчения различают:

• устройства для мелкого дробления
• устройства для среднего дробления
• аппараты для крупного дробления.

Кроме этого дробилки различаются по виду дробящего механизма:

• щековые
• конусные
• валковые

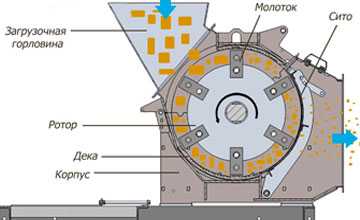

• молотковые. Тут измельчение осуществляет при помощи удара специальных молотков, которые шарнирно прикреплены к вращающемуся ротору. Кроме этого происходит дополнительное измельчение при ударе материала о плиты корпуса. Такие устройства можно использовать для измельчения волокнистых мягких материалов

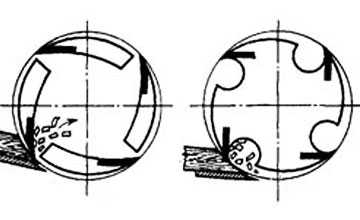

• роторные. В их основе вращающийся ротор или барабан, оснащенный ножами. Ножевой барабан создан в форме цилиндра или составленных вместе усеченных конусов. В них возможна ручная и принудительная подача сырья
• стержневые.

Рубильные устройства или щепорезы

Такие устройства предназначены для переработки крупных древесных отходов, к примеру, брусков и бревен сечением до 300 мм. Чаще всего рубильные устройства высокой мощности выпускаются с барабанным механизмом. Сырье поступает на вращающийся барабан с закрепленными ножами, при помощи которых от бревен отсекается щепа. Подобные аппараты отличаются высокой производительностью и применяются на крупных производствах. Кроме этого существуют не больших размеров рубильные машины с дисковыми ножами. Такие аппараты очень походы на измельчитель лесоматериалов, но не содержит молотков. В таком аппарате сырье рубится ножами на диске, но щепа не додрабливается, как в дробилках. Они применяются на небольших производствах.

Шредеры

Шредеры применяются не только для измельчения лесоматериалов, но и для измельчения пластмассы, резины и другого сырья. Главным достоинством шредеров является тот факт, что они способны осуществлять измельчение лесоматериалов с примесями, даже с металлом. Это очень удобно, к примеру, при переработке деревянных паллет вместе с гвоздями или отходы от лома деревянных домов.

Различают:

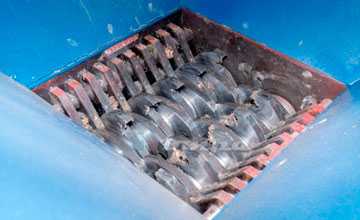

• двухвальные шредеры справляются с большим объемом древесных отходов. Полученная измельченная древесина – это щепа и небольшие расщепленные куски лесоматериалов. Это идеальное сырье для последующей переработки в дробилке
• одновальные шредеры. При помощи таких устройств можно измельчить мелкие отходы, например, бруски. Производительность таких устройств низкая.

wood-prom.ru

Как выбрать или сделать дробилку для измельчения веток и дерева

При обрезке деревьев и сезонной уборке сада очень часто образуется немало сучьев и веток, которые сложно утилизировать. Точно так же образуется немало древесных отходов на пилорамах — распил досок и бревен дает большое количество опилок и щепы. Для большей пользы от переработки отходов можно приобрести или сделать самостоятельно специальный измельчитель древесины.

Виды измельчителей для древесины

Измельчитель древесных отходов позволяет быстро переработать любые ветки и крупную древесную щепу в опилки. Их можно использовать не только для производства топливных брикетов, но и как один из основных компонентов компостной кучи, для утепления грядок или кустов садовых растений на зиму.

В зависимости от режущей системы, измельчители веток условно подразделяются на три вида:

• С дисковыми ножами,
• С фрезерной ножевой системой,
• С ножами роторного типа.
• Измельчитель древесины первого типа имеем диск с двумя и более острыми стальными ножами.

Форма диска может быть плоской или конусообразной. Измельчитель для дерева роторного типа имеет цельнолитую шестеренку, работающую как фрезер. Он отличается большей мощностью и способен справиться с диаметром веток до пяти сантиметров. Фрезерная дробилка для дерева измельчитель сначала дробит крупные деревянные части, а зачет измельчает их молотками до состояния опилок.

Покупные измельчители или же измельчители для древесины своими руками изготовленные в домашних условиях имеют ограничения по мощности.

Они не предназначены для переработки древесных отходов, превышающих 5 см в диаметре. При обработке древесины стоит также обратить внимание и на породу дерева, и на ее твердость, влажность и даже возраст.

Дробилка для древесины стоит довольно дорого, но ее можно сделать самостоятельно, если есть опыт работы со сварочным аппаратом. Чертежи измельчителя, как и схемы, можно найти в интернете на многочисленных форумах и сайтах, а можно создать самостоятельно, с указанием всех размеров, узлов крепления и швов.

Все модели представляют собой несложную конструкцию, состоящую из:

• Двигателя,
• Вала,
• Ножей,
• Рамы,
• Рабочей камеры.

Измельчитель щепы

Самый простой вид измельчителя — щеподробилка. Ее легко изготовить, имея следующие инструменты и материалы:

• Болгарка,
• Слесарный набор,
• Сварочный аппарат,
• Двигатель с рабочей мощностью не менее 4 кВт,
• Набор дисковых пил,
• Металлические шпильки и пара подшипников,
• Пара шкивов, шайбы,
• Металлический профиль прямоугольной формы,
• Лист металла.

Процесс изготовления

Чтобы дробилка была производительной, нужно как минимум 15 дисковых пил. От числа дисков будет зависеть не только мощность, но и ширина рамы. Количество шпилек должно быть больше, чем дисков, на две штуки.

Первый этап работ заключается в сварке рамы. Дисковые пилы надеваются на шпильки, которые чередуются с шайбами. Это позволит зубцам дисков не цеплять друг друга. Желательно, чтобы диски не образовывали прямой ряд — это приведет к забиванию щепой. На последние шайбы с каждой стороны крепятся гайки, на которые устанавливают подшипники.

К поперечным перекладинам внутри рамы приваривают крепления для подшипников. Когда шпилька собрана, ее устанавливают на раму, и закрывают защитным кожухом из металлического листа. После этого к кожуху на болтах крепят приемный бункер. Обычно его делают расширяющимся кверху и длинным.

Завершающий этап: на длинном конце вала устанавливают шкив. Двигатель также крепится к раме, а для обеспечения передачи движения на шкив используется приводная цепь или же специальный ремень.

Дисковый измельчитель веток

Измельчитель веток своими руками своими руками сделанный из подручных материалов — хороший аналог дорогому магазинному товару. Дробилка для веток позволит утилизировать ветки с пользой, и сэкономит немало денег.

Принцип работы данного веткоизмельчителя основан на рубке веток острыми ножами, которые крепятся к маховику. Маховик — это толстых металлический диск, который приводится в движение двигателем с ременным приводом. Диск должен быть закрыт металлическим кожухом и иметь бункер для подачи сырья. Для большей производительности маховик должен иметь не менее 15000 оборотов в минуту.

Главное достоинство дробильного аппарата — быстрота переработки. Главный недостаток — необходимость постоянно затачивать режущую поверхность ножа.

Для изготовления измельчителя необходимы:

• Сварочный аппарат,
• Токарный станок,
• Стальной лист, толщиной до 1,5 см,
• Два стальных листа, толщиной 0,5 см,
• Заготовка для ножей,
• Отрез трубы для сварки рамы,
• Стальной вал, диаметр около 2 см,
• Пара подшипников,
• Крепежные детали,
• Шкив и ремень.

Процесс изготовления

Для изготовления этого аппарата лучше предварительно изучить чертежи с указанием крепления деталей и точных промеров. Из толстого стального листа вырезается круг радиусом в 20 см, в центре которого делается отверстие для вала.

Вал и шкивы вытачиваются на токарном станке. С двух сторон вала делают резьбу, которая пригодится для закрепления маховика и шкива. Ножи также вытачиваются на станке. Удобнее всего их делать из автомобильной рессоры. Более тонкие листы стали идут на изготовление кожуха и бункера, а также обоймы для подшипников.

Место для двигателя и шкива на раме зависит от длины привода. Не рекомендуется крепить двигатель «намертво»: при необходимости должна быть возможность дополнительно натянуть ремень. Вал крепится к раме со шкивом и маховиком. Последними крепятся к маховику ножи. Оптимально, чтобы угол между ними и маховиком был в 30 градусов.

Дробилка для отходов

Дробилка древесных отходов позволяет получить большое количество опилок, подходящих для производства строительных материалов, отопительных брикетов, для подстилки в животноводческих комплексах, а также для производства компоста.

Для сборки необходимо иметь не только подробную схему или чертеж, но и понимать принцип работы устройства. Дробилка древесных отходов состоит из:

• Рамы со стойками и основанием,
• Натяжного ремня,
• Шкива,
• Двигателя,
• Вала,
• Вентилятора,
• Ножей и контрножей,
• Бункера,
• Кожуха,
• Подпрессовщика,
• Сетки,
• Молотковой биты.

Работает дробилка древесных отходов по следующему принципу. Вал с ножами приводится в движение двигателем. Деревянные бруски или ветки попадают в приемник, где и происходит их измельчение. Щепки перемещаются в молотковую камеру, где при помощи бит происходит их измельчение уже до заданного размера. Дробилка древесных отходов оснащена специальной решеткой, через которую высыпается мелкая щепа и опилки. Их подхватывает поток воздуха от лопастей вентилятора, и выбрасывает через выходное отверстие.

Процесс изготовления

Раму рекомендуется изготовить из металлической трубы или же уголка, с толщиной стенок не менее 0,4 см. Размеры рамы подбирают под размер и вес всего оборудования. В подобных дробилках используют обычно электрические или бензиновые двигатели. Вал устанавливают на подшипник вместе с молотками и режущими деталями.

Оптимальный размер режущего диска должен быть в пределах от 35 до 65 см. Его насаживают на вал, к которому приваривают втулку для более четкой фиксации фрезы. Вал устанавливают при помощи двурядных подшипников. Молоточки лучше сделать съемными, а ширина комплекта из четырех молотков не должна превышать девять сантиметров.

Кожух подгоняется по размерам фрезы вместе со всеми комплектующими. Для большего удобства в кожухе можно сделать откидную крышку. Внутри кожуха ставят сито или решетку, ее ячейка и определяет размер получаемых опилок.

• При установке режущей части нужно учитывать следующее:
• Нож и контрнож должны быть из одного материала,
• Контрнож затачивается под прямым углом,
• Размер зазора между ножами определяется размером щепы.
• Дробилка древесных отходов обязательно должна иметь загрузочный бункер, который изготавливается из металлического листа.  Монтировать бункер нужно не под прямым углом — это упростит самозахват веток.

Измельчение пней

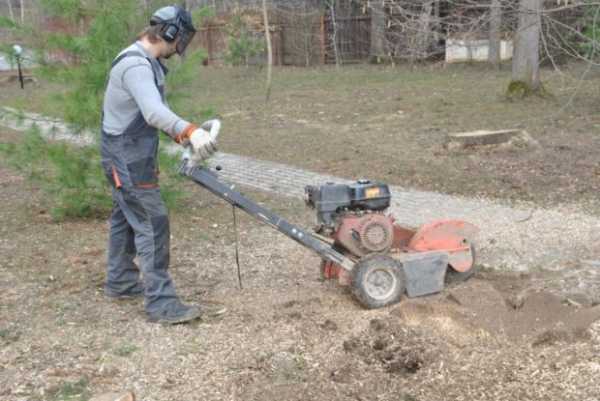

Специальный аппарат разработан и для работы с пнями. Измельчитель пней очень удобен тем, что способен справиться не только с надземной, но и подземной частью. Он срезает ствол дерева и корни на глубине до 30 см.

Измельчитель пней имеет только один недостаток — его невозможно использовать зимой, когда древесина промерзшая. Работает измельчитель пней по принципу послойного срезания, и может применяться для переработки пня любой древесной породы. Острые ножи способны справиться даже с очень твердой древесиной. Измельчитель пней может быть разных размеров: есть модели, напоминающие собой трактор, а есть и самодельные, более компактные. Самодельный измельчитель пней больше напоминает пилу, но имеет более длинную ручку и более длинные режущие диски, а также довольно мощный, чаще бензиновый, двигатель.

Читайте также

nalugah.ru

барабанные машины, молотковые щеподробилки, другое оборудование для производства измельченной древесины, принцип работы щепорубов и их цены

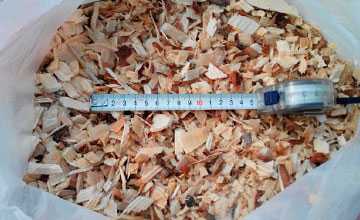

Древесная щепа – это очень востребованный материал, который подходит для различного применения.

Получают ее главным образом в качестве отхода при обработке древесины.

Типы щепы для разного применения, которые определяются формой, размером и породой древесины, могут сильно отличаться.

В этой статье мы расскажем о различном оборудовании, которое используют для получения щепы.

Также расскажем о влиянии типа и конфигурации оборудования на характеристики щепы.

Отличия щепы от опилок и стружки

Для правильного выбора оборудования необходимо понимать, чем щепа отличается от других видов древесины.

Мы уже рассказывали об опилках и стружке, поэтому дальше будем говорить об отличиях щепы.

Принято считать, хотя это не прописано ни в одном нормативном документе, что опилки – это очень мелкая измельченная древесина, средняя длина каждой частицы составляет 1–2 мм, а ширина и толщина составляют десятые доли мм.

Стружка несколько крупней, средняя длина составляет 20–30 мм, а толщина может достигать значения в 1 мм. Все, что заметно превосходит среднюю стружку по размеру (за исключением древесной шерсти), можно отнести к щепе.

Поэтому изменение настройки оборудования, с помощью которого получают щепу или стружку, позволяет производить тот или иной продукт. Из-за этого в магазинах один и тот же агрегат называют то машиной для получения стружки, то машиной для получения щепы.

Тем не менее, существует еще одно отличие между этими продуктами. Оно заключается в том, что щепа, вне зависимости от размера, появляется в результате рубки или дробления древесины, из-за чего получает определенную форму.

Поэтому, когда машина будет этим способом производить измельченную древесину, по размеру более соответствующую стружке, формально эту продукцию нужно будет считать щепой.

Оборудование для производства

К оборудованию, которое подходит для получения щепы, относят:

• барабанную рубительную машину;
• роторный измельчитель;
• молотковую дробилку;
• шредер.

Барабанная рубительная машина

Это многофункциональный агрегат, который используют как для получения щепы, так и для производства различного вида стружки.

Основа этой машины – барабан диаметром в 30–150 см, на котором установлены 4–8 режущих и 4–20 разделяющих ножей.

Кроме того, машина оснащена приводом, который подает древесину к барабану и препятствует ее вылету.

Если после отделения от общей массы древесины щепа слишком велика по размерам, то ножи протаскивают ее вдоль сита до тех пор, пока она или не расколется, или не будет разрублена дополнительными ножами, установленными на корпусе.

Размер готового продукта зависит от:

• диаметра барабана;
• количества ножей;
• скорости подачи древесины;
• скорости вращения барабана;
• угла входа ножей в древесину.

Чем больше диаметр барабана, тем больше времени проходит между срезами при одной и той же скорости вращения, а значит, тем толще будет срезанный материал.

Таким же образом на толщину материала влияет и количество ножей, поэтому при необходимости получить толстую щепу, половину ножей снимают (через один, чтобы не нарушить баланс).

Скорость подачи древесины и скорость вращения барабана на дешевых машинах не регулируются, однако на самодельных или дорогих устройствах такая возможность есть, благодаря чему можно менять размер измельченной древесины в широких пределах.

Угол входа ножей в древесину определяет размеры и форму готового продукта. Когда он составляет 90 градусов, то есть древесина подходит прямо по центру барабана, то срез происходит строго вдоль волокон.

Причем сначала на древесину воздействуют разделяющие ножи, прорезающие в ней глубокие вертикальные полосы, затем режущие, отделяющие тонкий пласт, сразу же разваливающийся на полоски, ширина которых равна расстоянию между разделительными ножами.

Из-за небольшой толщины эти полоски разламываются на узкие фрагменты, соответствующие годовым кольцам, ведь прочность соединения колес друг с другом гораздо ниже прочности древесины внутри одного кольца.

По мере снижения угла входа ножей в древесину меняется и форма конечного продукта.

Ведь чем меньше угол входа, тем больше длина годового слоя, попавшего в срезанный фрагмент, а значит, больше ширина отделившегося от срезанной пластины куска.

При этом толщина каждого куска оказывается заметно меньше его ширины, благодаря чему форма готового материала полностью удовлетворяет требованиям, предъявляемым щепе для производства арболита.

Поэтому, меняя эти параметры, можно получать как широкую, пригодную для производства ОСП стружку, так и похожую на прямоугольные чипсы щепу для копчения или настаивания алкоголя.

Барабанная рубительная машина может перерабатывать любую длинную древесину, диаметр которой не превышает пропускной способности агрегата.

Поэтому чаще всего машину используют для измельчения древесного кругляка, то есть окоренных или неокоренных стволов и толстых веток.

Кроме того, машина подходит и для измельчения длинных обрезков, однако тут существует ограничение на минимальную толщину, связанное с особенностями работы механизма подачи.

Этот агрегат не подходит для переработки бывших в употреблении досок и бревен, ведь незамеченный гвоздь повредит ножи и резко снизит эффективность работы механизма.

Роторный измельчитель

Основа этого устройства – тяжелый и толстый ротор, выполняющий функцию маховика и являющийся платформой для установки ножей (обычно 3 штуки).

Древесину подают через специальный желоб, под углом 50–80 градусов, благодаря чему увеличивается ширина срезанных годовых колец, а значит и размер измельченного продукта. Между ротором и корпусом со стороны входа древесины установлен контрнож, облегчающий работу устройства.

Ведь движущийся сверху рубящий нож и неподвижно закрепленный на корпусе контрнож создают аналог ножниц и не только увеличивают эффективность резки, но и исключают затягивание древесины под ротор и заклинивание агрегата.

Обычно такой измельчитель используют в паре с молотковой дробилкой, установив их в общий корпус. Такая комбинация полностью устраняет пластинки с несколькими неразделенными годовыми кольцами, благодаря чему готовый продукт приобретает иглообразную форму.

Если же нет жестких требований к форме и ширине щепы, то роторный измельчитель применяют без молотковой дробилки.

Основное назначение этого устройства – переработка обрезанных веток, поэтому такие устройства нередко называют садовыми измельчителями.

Также агрегат подходит для переработки тонких стволов и различных обрезков любой длины, единственное ограничение связано с сечением древесины. Ведь желоб упирается в окошко относительно небольшого сечения (от 10х10 см для садовых и до 30х30 см для промышленных).

Молотковая щеподробилка

Этот аппарат состоит из вала с опорными дисками, между которыми установлены пальцы, удерживающие на себе молотки, то есть прямоугольные стальные пластины, свободно вращающиеся вокруг своей оси.

Также к валу приварены отбойные пластины.

Когда диск ротора полностью раскрутился, и скорость его вращения стала постоянной, молотки, благодаря действию центробежной силы, образуют трехлучевую звезду.

Любое изменение скорости вращения приводит и к изменению положения молотков, поэтому они бьют в предназначенные для этого отбойные пластины либо перед собой, либо позади себя. Причем сила удара достаточна для разделения древесины по границе годовых колец, но недостаточна для повреждения волокон.

Обычно такую дробилку используют совместно с роторным измельчителем, ведь энергии удара пальцев не хватает на разделение крупных фрагментов древесины.

Поэтому чаще всего комплекс, состоящий из измельчителя и дробилки применяют для производства арболитовой щепы.

Ведь несмотря на крайне невысокую, по сравнению с барабанной машиной или шредером, стоимость, такой комплекс делает щепу, которая по своим размерам и форме идеально подходит для производства арболита.

Шредер

Аппараты этого типа состоят из вала со специальными крючьями или зубами, которые проходят через предназначенные для них пазы. Когда древесина любой формы попадает в рабочую область шредера, крючья дробят и ломают ее на куски, ширина которых равна ширине крючьев.

Более эффективны двухвальные агрегаты, ведь у них каждый вал является как движущимися одного ряда, так и пазами другого ряда.

Благодаря огромному крутящему моменту, с которым вращается вал, шредер легко дробит древесину любой породы.

Даже попавший под крючья гвоздь не влияет на их состояние, ведь зубы шредера не режут или строгают, а дробят древесину, поэтому небольшие дефекты на их поверхности никак не влияют на результат.

Более дорогие и современные модели шредеров оснащают различными системами, которые правильно позиционируют древесину, ведь размер и форма щепы напрямую зависят от положения древесины относительно валов.

Когда волокна древесины расположены вдоль валов, то дробление происходит по стыкам колец, и щепа получается максимального качества. Если же материал поступает в шепорубку как получится, то и щепа получается разносортной.

Модели щепорубок и цены на них

Стоимость сложных агрегатов, таких как барабанные рубительные машины или шредеры, зависит от множества факторов, поэтому в таблицу мы вставили ссылки на сайты производителя или продавца, у которых можно будет уточнить информацию о цене на дробилки дерева в щепу в зависимости от нужной конфигурации:

Название агрегата	Описание	Сайт производителя или продавца
Skorpion 500 EB	Барабанная дробилка от компании Teknamotor. Оснащена трехножевым барабаном и способна за час произвести 25-34 м3 щепы размером 10–30 мм. Оснащена электромотором мощностью 45–55 кВт (зависит от конфигурации). Способна перерабатывать не только обрезки и ветки, но и стволы толщиной 15 см.	www.teknamotor.by
МРБ 110	Российская барабанная рубительная машина, предназначенная для переработки плоских отходов и круглой неделовой древесины диаметром 300 мм. Размер щепы регулируется в пределах 20–60 мм. Общая производительность агрегата составляет 12–15 тонн (не кубометров) в час, при этом машина потребляет 127 кВт электроэнергии в час.	www.stankoff.ru
RM-400	Современная барабанная рубительная машина средней производительности, подходит для переработки в щепу различных древесных отходов и кругляка диаметром 140 мм. Производительность составляет 15–45 м3 щепы в час, а возможность изменения скорости подачи древесины многократно расширяют возможности регулирования размеров и формы щепы по сравнению с обычными барабанными измельчителями.	www.stankoff.ru
D630 ДВС	Довольно мощная щеподробилка, сочетающая в себе роторный измельчитель и молотковую дробилку. Эта модель подходит для использования при отсутствии электроэнергии и оснащена китайским двигателем Лифан. Также может быть подключен к валу отбора мощности трактора или грузовика. Производительность аппарата 5–10 м3 щепы в час.	www.scheporez.ru
ИД-600М	Роторно-молотковый измельчитель средней мощности, идеально подходящий для создания топливной, технологической или арболитовой щепы. При работе потребляет 19 кВт электроэнергии в час и за это время производит 3–8 м3 щепы.	ruarbolit.ru
СОВА Щ-350	Один из самых дешевых роторно-молотковых измельчителей древесины с производительностью 2–7 м3 в час. Оснащен мотором мощностью 5,5 кВт, поэтому не может долго работать без перерыва. По заказу возможна установка более мощного электромотора или двигателя внутреннего сгорания.	www.promrostplus.ru
UNTHA LR630	Современный одновальный шредер с производительностью 1–2 м3 щепы в час. В зависимости от конфигурации потребляет 11–19 кВт в час. Оснащен системой обнаружения посторонних предметов, которая останавливает работу аппарата в случае опасности.	www.stanki.ru
ШДП-5Д	Российский двухвальный шредер мощностью 30–45 кВт и производительностью 1–5 м3 в час. Может быть оснащен молотковым измельчителем. В базовом варианте размер щепы составляет 5–15 см, если же оснащен молотковым измельчителем, то размер щепы составляет 5–50 мм.	severprominvest.ru
РРМ-2/9	Двухвальный шредер мощностью 150 кВт, предназначенный для переработки больших объемов древесины. Производительность 1–3 тонны в час, зависит от породы дерева и конфигурации аппарата. Благодаря отсутствию сложной электроники данный щепоруб стоит относительно недорого.	bmpa.ru

Видео по теме

На видео представлена работа различных видов рубильных машин для переработки древесины в щепу:

Вывод

Дробилки для щепы – это целый класс устройств, которые измельчают древесину различными способами, причем большинство из этих устройств может производить несколько видов щепы.

Изменяя режимы работы и настройки измельчителей, можно менять тип, форму и размер готовой продукции в широких пределах.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

rcycle.net

Дробилка для переработки древесины — устройство, своими руками

Дробилка для дерева станет надежным помощником при переработке различных древесных отходов. Ее использование даст возможность переработать остатки дерева в щепы, которые потом можно применить с целью изготовления топливных гранул и ДСП.

Измельчитель деревьев – конструкция и принцип работы агрегата

Конструкция дробилки состоит из несколько важных деталей. В устройстве машины находится:

• Опорная рама;
• Двигатель;
• Вал, на котором установлены режущие элементы;
• Панцирь, защищающий оператора от осколков;
• Бункер для приема древесины.

Несмотря на минимальное количество деталей, измельчитель дров – достаточно массивный агрегат, поэтому многие модели дополнительно комплектуются колесами для облегчения транспортировки машины по участку. Мотор агрегата соединяется с валом при помощи цепи или ремня.

По принципу работу дробилка по дереву очень напоминает обыкновенную электрическую мясорубку. При включении устройства запускается мотор, который приводит в действие вал и резак. Древесина помещается в приемный бункер, и, проходя вглубь конструкции, крошиться на мелкие щепы. Переработанная древесина выбрасывается наружу или внутрь специального бункера для приема переработанного сырья.

Классификация измельчителей древесины

Каждый лесной измельчитель относится к определенному классу агрегатов. Все хозяйственные машины такого рода делятся по своему механизму действия и типу мотора. На современном рынке можно найти такие типы агрегатов:

• Дисковая дерево-дробилка – эта машина лучше всего подойдет для переработки круглых стволов деревьев. В итоге владелец получает качественные щепы среднего размера, которые в дальнейшем используют для создания фанеры и ДСП;
• Барабанный измельчитель – довольно габаритная конструкция, которая также применяется с целью переработки круглых стволов. В результате щепа получается более крупной, поэтому не подходит для изготовления строительных материалов;
• Молотковая дробилка – используется для переработки щепы, полученной после измельчения в машинах двух первых типов. В дальнейшем готовый продукт применяется при изготовлении качественного ДВП;
• Измельчитель-шредер – эксплуатируется с целью переработки дерева с гвоздями и шурупами. В итоге получается щепа низкого качества.

Машина также делятся между собой по типу мотора. В продаже можно найти измельчитель древесины в опилки, работающий на бензине или питающийся от электричества. Первый вариант хорошо подходит для переработки грубых отходов. Второй тип можно брать на дачу для измельчения небольших веток и сучьев.

Измельчитель кустов и деревьев – особенности выбора агрегата

При покупке измельчителя для древесины следует внимательно изучить ряд важных критериев. Они дадут возможность выбрать машину, которая идеально подойдет под конкретные задачи.

При выборе агрегата следует учесть:

• Задачи, которые должно решать устройство – покупая машину, определитесь, какое сырье она будет обрабатывать. Для переработки небольших веток и сучьев подойдет мини-дробилка для дерева, а для более крупной древесины стоит приобрести измельчитель дров;
• Тип используемого топлива – нужно определить, какое топливо будет для вас менее затратным. Исходя из этого, можно выбрать модель, работающую на бензине или от электрической сети;
• Мощность мотора – двигатель агрегата рассчитан на определенную нагрузку. Если ее превысить, измельчитель может сломаться. Поэтому необходимо грамотно рассчитать объемы и продолжительность работ.

Часто эксперты советуют обращать внимание и на страну-производителя машины. Агрегаты российского производства, как правило, стоят дешевле своих импортных аналогов, однако почти не уступают им в качестве и надежности.

Измельчитель древесины в тырсу – как сделать своими руками?

Изготовить дробилку для древесины сможет каждый, кто имеет опыт в работе с токарным станком и электрическим оборудованием. Для работы потребуется приобрести мотор, мощностью не менее 3 кВт, листовую сталь для изготовления корпуса, ножи и крепежные элементы.
Крайне важно перед работой ознакомиться с чертежами. Они помогут не допустить нежелательных ошибок и быстрее выполнить работу.

Обязательно проследите, чтобы используемые ножи правильно располагались на валу и были качественно заточены. Лучше всего использовать 2-валовую конструкцию, в которой ножи установлены на валах, соединенных между собой металлическими пластинами. Дальнейший алгоритм работ выглядит следующим образом:

1. Разделите профильную трубу на 4 отрезка, два из которых имеют длину 80 см., а два других – по 40 см;
2. Соедините эти отрезки между собой в виде прямоугольника. К нижней поверхности закрепите стойки для колес;
3. Изготовьте приемный бункер, соединив для этого 4 металлические пластины посредством сварки. Верхний и нижний края отверните на 5 см, так, чтобы верхний заходил внутрь, а нижний – выходил наружу конструкции;
4. Установите измельчительный барабан, прикрутив или приварив его к корпусу;
5. Установите мотор и проведите ремень к шестеренкам на валах;
6. Далее установите на устройство бункер для приема переработанной древесины.

Такого рода щепорез способен прослужить достаточно долго. Вы сможете использовать его для переработки веток, сучьев, небольших и средних деревянных брусьев.

sadovij-pomoshnik.ru

Дробилки и измельчители древесины — обзор конструкций. Жми!

Сегодня на перерабатывающих промышленных объектах используют такие специальные устройства, как дробилки. С их помощью осуществляется измельчение материалов на частицы определенной фракции.

Также такие дробилки широко используются на деревообрабатывающих предприятиях и в других сферах. Дробилка для дерева применяется для измельчения древесных отходов. (Статью о том, как можно сделать дробилку для дерева своими руками, читайте здесь).

Такие установки используются для подготовки материала к производству или утилизации отходов. Это является обязательным процессом, так как древесина является долго гниющим мусором.

Конечно, вывозить отходы можно и в не переработанном виде. Но, учитывая наличие таких установок, это является нерациональным решением проблемы. Дело в том, что измельченная древесина гораздо быстрее перегнивает. Помимо этого, за один раз можно вывести гораздо больше отходов, чем в случае с цельными кусками.

Принцип работы

Мульчер

Измельчитель древесины имеет различную конструкцию. Это зависит от мощности установки, сферы применения и функциональности.

Так, мульчер является специальным приспособлением, которое устанавливается на силовое транспортное средство, например, трактор. Устройство представляет собой раму, в которой размещены ножи для измельчения веток и небольших деревьев.

Такой лесной измельчитель изготовливается из прочной стали, что обеспечивает его целостность в результате проведения работ. Чаще всего его используют для очистки леса от зарослей.

С его помощью можно убрать небольшие деревья до пней. При этом не нужно предварительно срубать дерево. В процессе работы трактор едет вперед. При попадании древесины между ножами происходит ее дробление. В результате это позволяет быстро очистить большую площадь от зарослей.

Также предлагаем вам прочитать о правилах использования электросварки для начинающих в следующей статье: //6sotok-dom.com/instrumenty/pravila-ispolzovaniya-elektrosvarki.html

Промышленная дробилка для дерева

Помимо этого, есть и другие виды дробилок, которые используются не только в промышленности, но и в быту. Принцип их работы заключается в том, что проводится измельчение дерева до определенного уровня.

В установках, используемых на промышленных объектах, уровень измельчения можно выставлять самостоятельно. Что касается садовых измельчителей, то они в основном работают в одном режиме.

Садовые измельчители имеют довольно простую конструкцию и удобны в использовании. Они являются неотъемлемым помощником на приусадебном участке. Но, главное то, что их можно легко изготовить своими руками.

Критерии выбора

Сегодня на рынке представлен широкий ассортимент агрегатов, используемых для дробления древесины.

Каждая модель обладает определенными техническими характеристиками, на которые стоит обратить внимание при выборе устройства:

1. Мощность установки. Основным показателем агрегата является производительность. Данный параметр в основном зависит от мощности силовых установок.
2. Назначение агрегата. Некоторые измельчители используются для дробления небольших веток, досок и травы. Другие же служат для измельчения бревен, толстых веток и других древесных отходов.
3. Вид топлива. Дробилки для дерева могут работать как на электричестве, так и на горючем топливе, таком как бензин или дизельное топливо.
4. Мобильность установок. Измельчители, в зависимости от размеров и функциональности, бывают стационарными и мобильными. Второй тип устройств в основном используют в быту, в то время как стационарные – на промышленных объектах, где предусмотрены большие объемы работ.
5. Функциональные возможности. В профессиональных дробилках есть возможность регулировать уровень измельчения. Что касается дробильных машин, используемых в быту, то они имеют простую конструкцию, в которой не предусмотрено изменения режима измельчения.

Замечание специалиста: при выборе дробилки для дерева стоит учесть, что мощность напрямую влияет на его размеры. Так, установки с большой производительностью имеют громоздкие размеры.

Как сделать фрезер из дрели , читайте в этой статье: //6sotok-dom.com/instrumenty/frezer-iz-dreli-samodelnyj.html

Устройство простого садового измельчителя

Садовые измельчители являются незаменимым помощником на приусадебном участке и в саду.

В процессе ухода за участком будут появляться древесные отходы, для складирования которых понадобится свободное место.

Садовые дробилки решают этот вопрос буквально за несколько минут. С их помощью можно быстро измельчить ветки и небольшие доски, что облегчит их дальнейший вывоз. Щепы легко можно упаковать в мешок или пустить на компост.

Такие дробилки имеют довольно простую конструкцию и очень удобны в эксплуатации. В основном они состоят из таких элементов:

• мотор;
• рабочий вал, на котором размещаются ножи;
• металлическая рама;
• защитный кожух;
• приемный короб.

Чтобы облегчить транспортировку, устройство устанавливается на двухколесную базу. Принцип работы заключается в том, что крутящий момент через цепь или ремень передается на рабочий вал. Древесные отходы или дрова подаются в приемный короб, где происходит их дробление.

Такой агрегат можно легко соорудить своими руками. Необходимо просто разработать чертеж установки и закупить детали.

Смотрите видеообзор оригинальной конструкции измельчителя древесины, сделанного своими руками:
Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com
