Электрические нагревательные элементы.Виды и устройство

Всевозможные электроприборы для нагрева широко применяются в быту почти в каждом доме. Главным компонентом подобных устройств являются электрические нагревательные элементы (ТЕН)(Спираль).

Разновидности
Выделяют всего два типа нагревателей:

1. Открытые электрические нагревательные элементы:

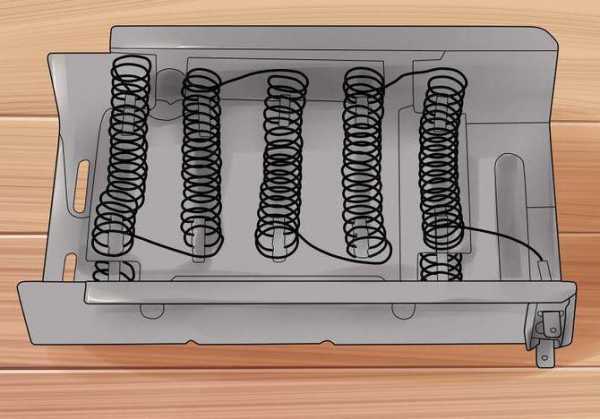

К нагревателям открытого типа относятся спирали. Спиральные нагревательные элементы отдают тепло за счёт конвекции и излучения. Они в основном подвешиваются на кронштейне из электрически изоляционного материала. Ещё есть спирали, положенные в изоляционных канавках.
2.  Закрытые электрические нагревательные элементы:
 — герметичные. К герметичным нагревателям относятся трубчатые нагревательные элементы. Электрические нагревательные элементы работают на основе конвекции, излучения и теплопроводности, преобразовывая электроэнергию в тепловую энергию;

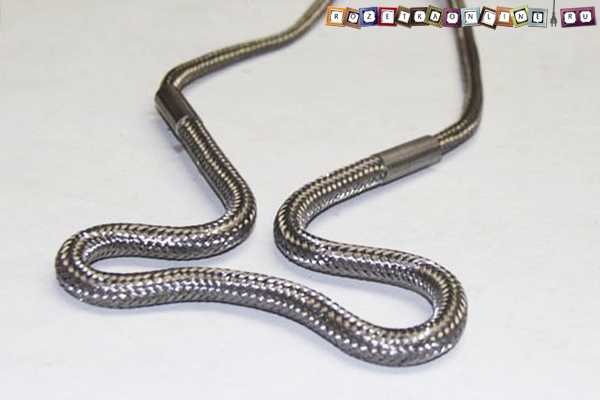

 — негерметичные. Это спирали и ленты в защитной оболочке, выполненной из электроизоляционного материала. В качестве защиты могут применяться чешуйчатые бусы из керамики, надевающиеся прямо на спираль.

Особенности нагревательных спиралей

Для изготовления нагревательных спиралей применяют нихром или фехраль. Некоторые фирмы выпускают спирали из еврофехрали. Разные производители выпускают нагревательные элементы в зигзагообразной или круглой форме. Встречаются спирали, оборудованные по концам резьбовыми шпильками (винтами).

Свойства нихромовых спиралей:
  • Сохраняют пластичность после остывания.
  • Большое удельное сопротивление.
  • Не накаляются при нагревании.
  • Не потребляют кислород.
  • Превосходные механические свойства.
  • Сберегают свойства при длительной эксплуатации.

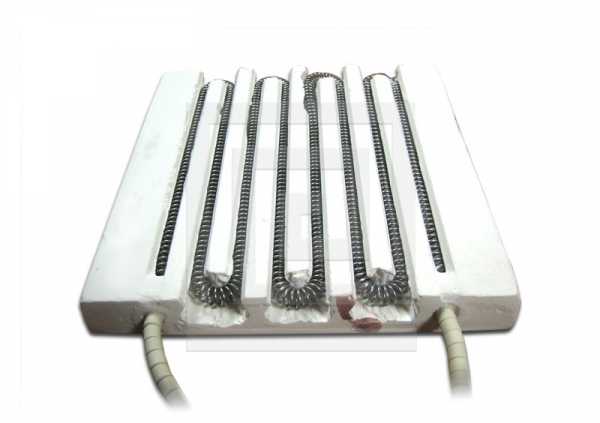

Нихромовые спирали с керамической основой можно неоднократно снимать, при необходимости поправлять и изменять их форму, подгоняя под нужные размеры. Эксплуатируют подобные нагреватели в быту, промышленности и прочих приборах.

Свойства фехралевых спиралей
  • Высочайшая жароустойчивость.
  • Значительное удельное сопротивление.
  • Стойкость к воздействиям агрессивной среды.
  • Отсутствие окалины.
  • Механическая устойчивость.
  • Прочность на изгиб.
  • Большой срок службы.

Применяются эти спирали в электропечах почти во всех отраслях промышленности и в других электроприборах (калориферах, электроплитках). Эти нагревательные элементы имеют меньшую плотность, служат дольше и стоят дешевле от нихромовых спиралей.

Свойства фехралевых и спиралей из прочих многокомпонентных сплавов:
  • Высокое удельное сопротивление.
  • Однородность структуры.
  • Превосходная стойкость к воздействию разной среды (вакууму, воздуху, аргону и т.п.).
  • Высокая пластичность.\
  • Хороший предел ползучести.
  • Большой срок эксплуатации.

Подобные спирали служат дольше, имеют меньшую плотность, большую пластичность и лучшее качество поверхности от нихромовых и фехралевых. Они считаются более надёжными и выносливыми, поэтому используются в приборах, предназначенных для работы при высоких температурах (1200Со).

Преимущества и недостатки спиралей
Преимущества нагревателей открытого типа:
  • Простая конструкция.
  • Быстрый нагрев.
  • Лёгкость в ремонте.
  • Невысокая стоимость.
Недостатки:
  • Низкая электробезопасность.
  • Риск замыканий витков спирали.
  • Вероятность появления механических повреждений.

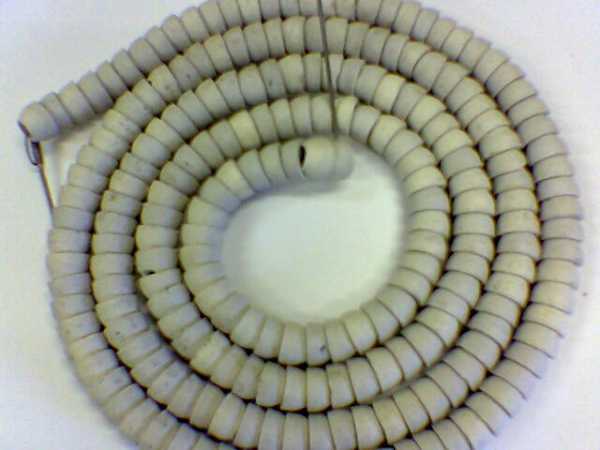

Ещё существуют спирали закрытого типа, они помещены в металлической оболочке, пространство которой заполнено порошком в качестве изоляции. Эти элементы разогреваются намного дольше, но они надёжнее и безопаснее в эксплуатации, самое распространённое применение таких элементов это электрические конфорки, для электрических плит.

Особенности ТЭНов: конструкция и принцип работы

ТЭНы (трубчатые электрические нагревательные элементы) представляют трубку, внутри которой посередине расположена токопроводящая нить или спираль. Трубка обычно изготовлена из металла, но есть приборы со стеклянной или керамической трубкой. ТЭНы с металлическими трубками предназначены для нагрева практически не агрессивных сред.

Стекло применяют для ТЭНов в промышленных установках, т.е. для химически сильноагрессивных сред. Керамические или из других благородных металлов трубки встречаются очень редко, изготавливаются они для особых случаев. Трубки бывают разного диаметра от 6 мм до 24 мм.

Нить из термоэлектрического сплава, может быть нихромовая или фехралевая. Эта деталь, хорошо запрессованная в сердцевине, имеет отменное сопротивление, поэтому сильно разогревается при прохождении электротока, но не плавиться.

Спираль (нить) исполняет роль нагревателя. Пространство между ней и трубкой наполнено теплоизолятором с хорошей теплопроводностью. В качестве него используют перикласт (кристаллическую окись магния MgO). MgO согласно ГОСТ 13236–83, обладает высокими диэлектрическими свойствами и стойкостью к высоким температурам. Изоляционный слой предотвращает контакт диэлектрика с трубкой и передаёт максимально эффективно тепловую энергию на поверхность.

Перед тем, как попасть в окружающую среду, тепловая энергия сначала проходит через диэлектрик, а потом через нержавеющие стенки трубки, нагревая воду или воздух.

Трубчатые электрические нагревательные элементы могут работать в следующих рабочих условиях:
  • Жидких.
  • Твёрдых.
  • Газообразных.

ТЭН оснащён группой контактных устройств, предназначенных для его включения. В качестве контактов обычно применяют проводящие клеммы, которые располагают на изолирующих вставках.

Основные детали ТЭНа:
  • Трубка.
  • Нагревательный элемент — спираль или нить.
  • Наполнитель.
  • Изолирующий слой.
  • Контактные устройства.

Подобная конструкция способна выдерживать длительную штатную нагрузку. При этом скачки напряжения кратковременные перегрузки сильно не влияют на работу нагревательного элемента. Некоторые группы ТЭНов оборудуются дополнительными деталями, к примеру, термопредохранителями или магниевыми анодными стержнями для продления срока работы.

Отличия нагревателей касаются не только материала исполнения, но также конструкции и их назначения. ТЭНы бывают разной длины и диаметра, выполняются из стали или титана, а также имеют разные электротехнические параметры.

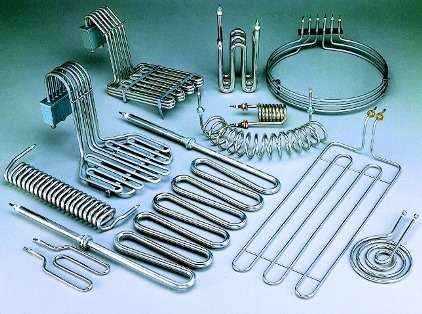

Виды ТЭНов

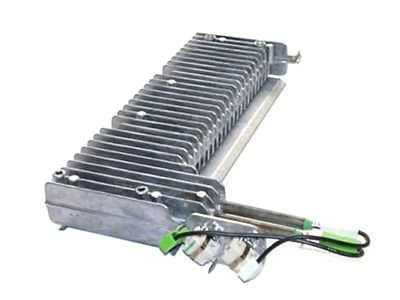

  • Оребрённые ТЭНы (ТЭНР). Эти нагреватели предназначены для нагрева воздуха, поэтому их называют воздушными. Материалом их выполнения является нержавеющая и конструкционная сталь. ТЭНР оребряют лентой, а также наборными шайбами.
  • ТЭНы патронного типа (ТЭНП). Используются для нагревания пресс-форм, поэтому эксплуатируются в промышленных установках. Изготовлены из шлифованной нержавеющей трубы, имеют контактные выводы на одной стороне. Некоторые ТЭНП оснащены термоэлектрическим преобразователем. Иногда их применяют для нагревания газовых и жидких сред.
  • Блок электронагревателей (ТЭНБ). Блоки обеспечивают повышенной мощностью обогрев сыпучих и жидких веществ, поэтому их часто называют водяными ТЭНБ. Производятся из разного материала и различной мощности. Крепления фланцев бывают резьбовыми и болтовыми.
  • ТЭНы с терморегулятором. Эти электроустройства применяют для нагрева воды в любой ёмкости подходящего объёма с возможностью поддержания конкретно заданной температуры (электрокотлы и пр. оборудование).
  • Кольцевые электрические нагревательные элементы (КНП). Эти устройства необходимы для обогрева литниковых втулок, прожекторов и т.п. Для производства оболочки используется нержавеющая сталь. КНП могут поставляться с оборудованной термопарой.

Маркировка ТЭНов

Пример; ТЭН 100 А 13 О 220 Ф2 R30 G1/2

Обозначения позиций в маркировке:

1- Трубчатый электронагреватель.
2- Развёрнутая длина 100 мм.
3- Длина контактного стержня А=40 мм,
(А=40, В= 65, С=100, D=125, E=160, F=250 (мм)).
4- Диаметр 13 мм, бывают следующие диаметры: 6,25; 8; 10; 13; 16; 22.
5- Потребительская мощность.
6- Устройство предназначено для обогрева подвижного воздуха (О).

Обозначение нагреваемой среды:

P— Вода, из черной стали оболочка.
J — Вода, оболочка из нержавейки.
S— Неподвижный воздух, оболочка из черной стали.
T— Неподвижный воздух, оболочка из нержавейки.
O— Движущийся воздух, оболочка из черной стали.
K— Движущийся воздух, из нержавеющей стали оболочка.
Z— Масло.
L— Литейные формы.
7— Номинальное напряжение равно 220В.
8— Форма ТЭНа Ф2 (формы см. на рис.1).
9— Радиус гибки равен 30 мм.
10— Наличие резьбовых штуцеров G1/2.

Преимущества и недостатки ТЭНов

ТЭНы эксплуатируются в промышленных печах и почти в любой обогревательной технике. Водонагреватели, переносные радиаторы отопления, стиральные машинки и прочие приборы, в функциях которых есть нагрев, работают на основе ТЭНов.

Преимущества ТЭНов следующие:
  • Универсальность и безопасность.
  • Надёжность работы.
  • Можно использовать в установках инфракрасного нагрева.
  • Можно помещать в любую жидкость.
  • Могут работать при различных ударных нагрузках.
  • Надёжная герметизация спиралей.
  • Разнообразие форм.
Трубчатые электрические нагревательные элементы обладают высокой стабильностью и прочностью, поэтому имеют длительный срок службы, но у них всё же есть и недостатки:
  • Высокая металлоемкость.
  • ТЭН с перегоревшей спиралью невозможно отремонтировать.

Эти устройства имеют более высокую стоимость от обычных открытых нагревательных спиралей. Но при эксплуатации подобных приборов лучше выбирать более безопасные варианты, не смотря на цену.

Похожие темы:

electrosam.ru

Электрические нагревательные элементы. Их виды, конструкция.

Электрические нагревательные элементы применяются в бытовой и промышленной технике. Применение различных нагревателей известно всем. Это электрические плиты, жарочные шкафы и духовки, электрокофеварки, электрические чайники и отопительные приборы всевозможных конструкций.

Электрические водонагреватели, чаще именуемые бойлерами, тоже содержат нагревательные элементы. Основой многих нагревательных элементов служит проволока с высоким электрическим сопротивлением. И чаще всего эта проволока изготовлена из нихрома.

Открытая нихромовая спираль

Самым старым нагревательным элементом является, пожалуй, обычная нихромовая спираль. Когда-то давно, в ходу были самодельные электрические плитки, кипятильники для воды и обогреватели типа «козёл». Имея под рукой нихромовый провод, которым можно было «разжиться» на производстве, изготовить спираль требуемой мощности не представляло никаких проблем.

Известно было, какого диаметра провод и какая длина требуется для намотки спирали нужной мощности. Эти магические числа до сих пор можно найти в сети интернет. На рисунке показана таблица, где приведены данные о спиралях различной мощности при напряжении питания 220В.

   Расчет электрической спирали нагревательного элемента

Здесь все просто и понятно. Задавшись требуемой мощностью и диаметром нихромового провода, имеющимся под рукой, остается только отрезать кусок нужной длины и навить его на оправку соответствующего диаметра. При этом в таблице указана длина получившейся спирали. А что делать, если имеется провод с диаметром не указанным в таблице? В этом случае спираль придется просто рассчитать.

Как рассчитать нихромовую спираль

При необходимости рассчитать спираль достаточно просто. В качестве примера приведен расчет спирали из нихромовой проволоки диаметром 0,45 мм (такого диаметра в таблице нет) мощностью 600 Вт на напряжение 220 В. Все расчеты выполняются по закону Ома.

Сначала следует рассчитать ток, потребляемый спиралью.

I = P/U = 600/220 = 2,72 A

Для этого достаточно заданную мощность поделить на напряжение и получить величину тока, проходящего через спираль. Мощность в ваттах, напряжение в вольтах, результат в амперах. Все согласно системе СИ.

По известному теперь току рассчитать требуемое сопротивление спирали достаточно просто: R = U/I = 220/2,72 = 81 Ом

   Формула для подсчета сопротивления проводника R=ρ*L/S,

где ρ – удельное сопротивление проводника (для нихрома 1.0÷1.2 Ом•мм2/м), L — длина проводника в метрах, S – сечение проводника в квадратных миллиметрах. Для проводника диаметром 0,45 мм сечение составит 0,159 мм2.

Отсюда L = S * R / ρ = 0.159 * 81 / 1.1 = 1170 мм, или 11,7 м.

В общем, получается не столь уж сложный расчет. Да собственно и изготовление спирали не так уж и сложно, что, несомненно, является достоинством обычных нихромовых спиралей. Но это достоинство перекрывается множеством недостатков, присущих открытым спиралям.

Прежде всего, это достаточно высокая температура нагрева – 700…800˚C. Нагретая спираль имеет слабое красное свечение, случайное прикосновение к ней может причинить ожог. Кроме того возможно поражение электрическим током. Раскаленная спираль выжигает кислород воздуха, привлекает к себе пылинки, которые выгорая, дают весьма неприятный аромат.

Но главным недостатком открытых спиралей следует считать их высокую пожароопасность. Поэтому пожарная охрана попросту запрещает применение обогревателей с открытой спиралью. К таким обогревателям, прежде всего, относится, так называемый «козел», конструкцию которого можно посмотреть на видео.



Вот такой вот получился дикий «козел»: сделан он нарочито небрежно, просто, даже очень плохо. Пожара с таким обогревателем ждать придется недолго. Более совершенная конструкция подобного отопительного прибора показана на рисунке ниже.


   Обогреватель типа ПЭТ 1 кВт, 220 В

Нетрудно видеть, что спираль закрыта металлическим кожухом, именно это предотвращает прикосновение к разогретым токоведущим частям. Пожароопасность такого устройства намного меньше, чем показанного на предыдущем видео.

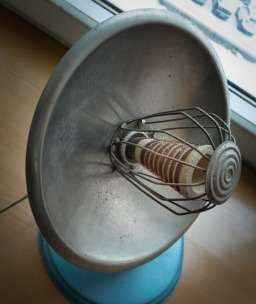

Когда-то давно в СССР выпускались обогреватели-рефлекторы. В центре никелированного отражателя имелся керамический патрон, в который наподобие лампочки с цоколем E27, вворачивался нагреватель мощностью 500Вт. Пожароопасность такого рефлектора тоже очень высока. Ну, вот как-то не задумывались в те времена, к чему может привести использование таких обогревателей.

   Обогреватель рефлекторного типа

Совершенно очевидно, что различные обогреватели с открытой спиралью можно, вопреки требованиям пожарной инспекции, использовать лишь под неусыпным присмотром: ушел из помещения – выключи обогреватель! Еще лучше просто отказаться от использования обогревателей подобного типа.

Электрические нагревательные элементы с закрытой спиралью

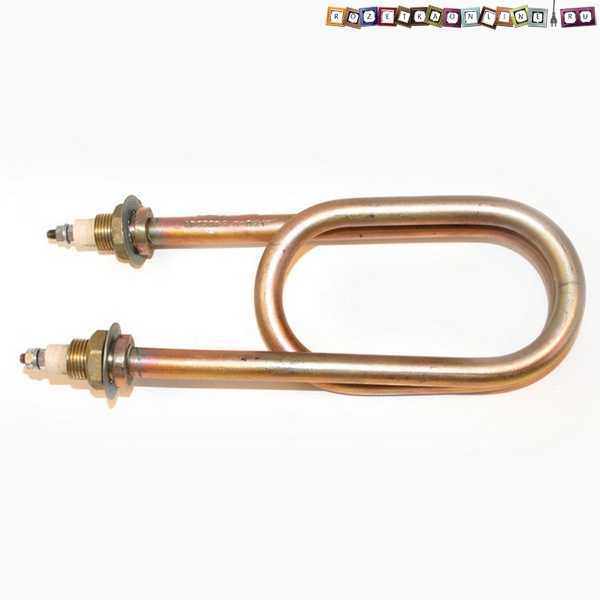

Чтобы избавиться от открытой спирали, были изобретены Трубчатые Электрические Нагреватели – ТЭНы. Конструкция ТЭНа показана на рисунке ниже.

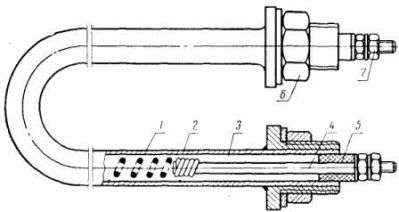

   Конструкция ТЭНа

Нихромовая спираль 1 спрятана внутри тонкостенной металлической трубки 2. Спираль изолирована от трубки наполнителем 3 с высокой теплопроводностью и высоким электрическим сопротивлением. В качестве наполнителя чаще всего применяется периклаз (кристаллическая смесь окиси магния MgO, иногда с примесями других окислов).

После заполнения изолирующим составом трубку опрессовывают, и под большим давлением периклаз превращается в монолит. После такой операции спираль жестко фиксируется, поэтому электрический контакт с корпусом – трубкой исключен полностью. Конструкция получается настолько прочной, что любой ТЭН можно изгибать, если того требует конструкция отопительного прибора. Некоторые ТЭНы имеют весьма причудливую форму.

Спираль соединяется с металлическими выводами 4, которые выходят наружу через изоляторы 5. Подводящие провода присоединяются к резьбовым концам выводов 4 с помощью гаек и шайб 7. Крепление ТЭНов в корпусе устройства осуществляется при помощи гаек и шайб 6, обеспечивающих, при необходимости, герметичность соединения.

При соблюдении условий эксплуатации подобная конструкция достаточно надежна и долговечна. Именно это и привело к весьма широкому применению ТЭНов в устройствах различного назначения и конструкции.

  Трубчатые электрические нагревательные элементы

По условиям эксплуатации трубчатые электрические нагревательные элементы делятся на две большие группы: воздушные и водяные. Но это просто такое название. На самом деле воздушные ТЭНы предназначены для работы в различных газовых средах. Даже обычный атмосферный воздух является смесью нескольких газов: кислорода, азота, углекислого газа, имеются даже примеси аргона, неона, криптона и т.д.

Воздушная среда бывает самой разнообразной. Это может быть спокойный атмосферный воздух или поток воздуха, движущийся со скоростью до нескольких метров в секунду, как в тепловентиляторах или тепловых пушках.

Разогрев оболочки ТЭНа может достигать 450 ˚C и даже более. Поэтому для изготовления внешней трубчатой оболочки применяются различные материалы. Это может быть обычная углеродистая сталь, нержавеющая сталь или жаропрочная, жаростойкая сталь. Все зависит от окружающей среды.

Для улучшения теплоотдачи некоторые ТЭНы снабжаются ребрами на трубках в виде навитой металлической ленты. Такие нагреватели называются оребренными. Применение таких элементов наиболее целесообразно в движущейся воздушной среде, например, в тепловентиляторах и тепловых пушках.

Водяные трубчатые электрические нагревательные элементы также применяются не обязательно в воде, это общее название различных жидкостных сред. Это может быть масло, мазут и даже различные агрессивные жидкости. Жидкостные трубчатые электрические нагревательные элементы применяются в электрических котлах, дистилляторах, электрических опреснителях морской воды и просто в титанах для кипячения питьевой воды.

Теплопроводность и теплоемкость воды намного выше, нежели у воздуха и других газовых сред, что обеспечивает, по сравнению с воздушной средой, лучший, более быстрый, отвод тепла от ТЭНа. Поэтому при одинаковой электрической мощности водяной нагреватель имеет меньшие геометрические размеры.

Как избавиться от накипи и продлить срок жизни ТЭНа

Кроме химических средств для защиты от накипи используются различные устройства. Прежде всего, это магнитные преобразователи воды. В мощном магнитном поле кристаллы «жестких» солей меняют свою структуру, превращаются в хлопья, становятся мельче. Из таких хлопьев накипь образуется менее активно, большая часть хлопьев просто вымывается потоком воды. Этим и достигается защита нагревателей и трубопроводов от накипи. Магнитные фильтры-преобразователи выпускаются многими зарубежными фирмами, такие фирмы существуют и в России. Подобные фильтры выпускаются как врезного, так и накладного типа.

Электронные умягчители воды

В последнее время все более популярными становятся электронные умягчители воды. Внешне все выглядит очень просто. На трубу устанавливается небольшая коробочка, из которой выходят провода-антенны. Провода накручиваются вокруг трубы, при этом даже не надо счищать краску. Установить прибор можно в любом доступном месте, как показано на рисунке ниже.

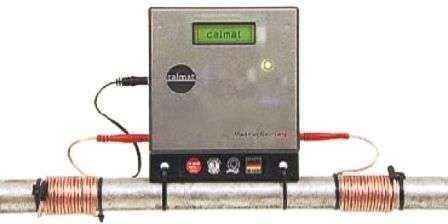

   Электронный умягчитель воды

Единственное, что потребуется для подключения прибора, это розетка на 220В. Прибор рассчитан на долговременное включение, его не надо периодически отключать, поскольку выключение приведет к тому, что вода снова станет жесткой, опять будет образовываться накипь.

Принцип работы прибора сводится к излучению колебаний в диапазоне ультразвуковых частот, которые могут достигать до 50КГц. Частота колебаний регулируется с помощью пульта управления прибора. Излучения производятся пакетами по нескольку раз в секунду, что достигается использованием встроенного микроконтроллера. Мощность колебаний невелика, поэтому никакой угрозы для здоровья человека подобные приборы не представляют.

Целесообразность установки подобных приборов определить достаточно легко. Все сводится к тому, чтобы определить, насколько жесткая вода течет из водопроводной трубы. Тут даже не надо никаких «заумных» приборов: если после мытья ваша кожа становится сухой, от брызг воды на кафельной плитке появляются белые разводы, в чайнике появляется накипь, стиральная машина стирает медленнее, чем в начале эксплуатации – однозначно из крана течет жесткая вода. Все это может привести к выходу из строя нагревательных элементов, и, следовательно, самих чайников или стиральных машин.

Жесткая вода плохо растворяет различные моющие средства – от обычного мыла до супермодных стиральных порошков. В результате порошков приходится класть больше, но это помогает мало, так как кристаллы солей жесткости задерживаются в тканях, качество стирки оставляет желать лучшего. Все перечисленные признаки жесткости воды красноречиво говорят о том, что необходимо устанавливать умягчители воды.

Подключение и проверка ТЭНов

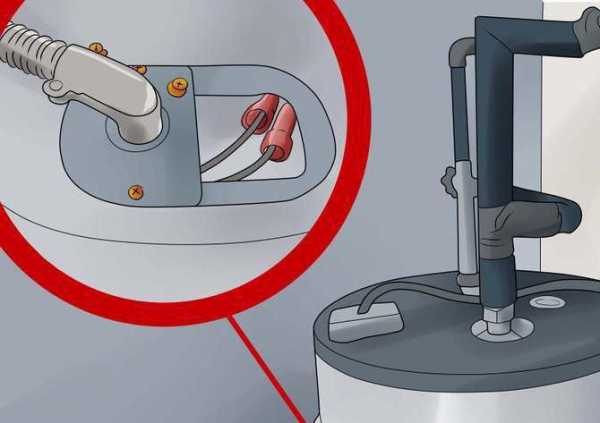

При подключении ТЭНа должен использоваться провод подходящего сечения. Здесь все зависит от тока, протекающего через ТЭН. Чаще всего известны два параметра. Это мощность самого нагревателя и напряжение питания. Для того, чтобы определить ток, достаточно разделить мощность на напряжение питания.

Простой пример. Пусть имеется ТЭН мощностью 1 КВт (1000 Вт) на напряжение питания 220 В. Для такого нагревателя получается, что ток составит

I = P/U = 1000/220 = 4,545A.

Согласно таблицам, размещенным в ПУЭ, такой ток может обеспечить провод сечением 0,5 мм2 (11 А), но с целью обеспечения механической прочности лучше применить провод сечением не менее 2,5 мм2. Как раз таким проводом чаще всего выполняется подвод электричества к розеткам.

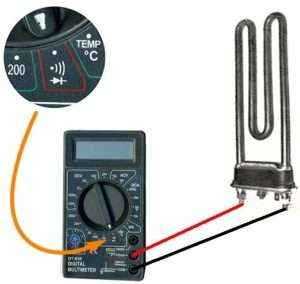

Но перед тем, как производить подключение, следует убедиться в исправности даже нового, только что купленного ТЭНа. Прежде всего, надо измерить его сопротивление и проверить целостность изоляции. Сопротивление ТЭНа достаточно просто рассчитать. Для этого надо напряжение питания возвести в квадрат, и поделить на мощность. Например, для нагревателя мощностью 1000 Вт этот расчет выглядит так:

220*220/1000=48,4 Ом.

Такое сопротивление должен показать мультиметр при подключении его к выводам ТЭНа. Если же спираль оборвана, то, естественно, мультиметр покажет обрыв. Если взять ТЭН иной мощности, то сопротивление, естественно, будет другим.

   Проверка целостности изоляции

Для проверки целостности изоляции следует измерить сопротивление между любым из выводов и металлическим корпусом ТЭНа. Сопротивление наполнителя-изолятора таково, что на любом пределе измерений мультиметр должен показать обрыв. Если окажется, что сопротивление равно нулю, то спираль имеет контакт с металлическим корпусом нагревателя. Такое может случиться даже с новым, только купленным ТЭНом.

Вообще для проверки изоляции применяется специальный прибор мегаомметр, но не всегда и не у всех он есть под рукой. Так что вполне подойдет и проверка обычным мультиметром. Хотя бы такую проверку надо сделать обязательно.

Как уже было сказано, трубчатые электрические нагревательные элементы можно изгибать даже после наполнения изолятором. Существуют нагреватели самой разнообразной формы: в виде прямой трубки, U-образные, свернутые в кольцо, змейку или спираль. Все зависит от устройства нагревательного прибора, в который предполагается установить ТЭН. Например, в проточном водонагревателе стиральной машины применяются ТЭНы свитые в спираль.

Некоторые трубчатые электрические нагревательные элементы имеют элементы защиты. Самая простая защита это термопредохранитель. Уж если он сгорел, то приходится менять весь ТЭН, но до пожара дело не дойдет. Есть и более сложная система защиты, позволяющая использовать ТЭН после ее срабатывания.

Одной из таких защит является защита на основе биметаллической пластины: тепло от перегретого ТЭНа изгибает биметаллическую пластину, которая размыкает контакт и обесточивает нагревательный элемент. После того, как температура снизится до допустимого значения, биметаллическая пластина разгибается, контакт замыкается и ТЭН снова готов к работе.



Трубчатые электрические нагревательные элементы с терморегулятором

При отсутствии горячего водоснабжения приходится пользоваться бойлерами. Конструкция бойлеров достаточно проста. Это металлическая емкость, спрятанная в «шубу» из теплоизолятора, поверх которого находится декоративный металлический корпус. В корпус же врезан термометр, показывающий температуру воды. Конструкция бойлера показана на рисунке.

   Бойлер накопительного типа

Некоторые бойлеры содержат магниевый анод. Его назначение защита от коррозии нагревателя и внутреннего бака бойлера. Магниевый анод является расходным материалом, его приходится периодически менять при обслуживании бойлера. Но в некоторых бойлерах, видимо, дешевой ценовой категории, такая защита не предусмотрена.

В качестве нагревательного элемента в бойлерах применяется ТЭН с терморегулятором, конструкция одного из них показана ниже.

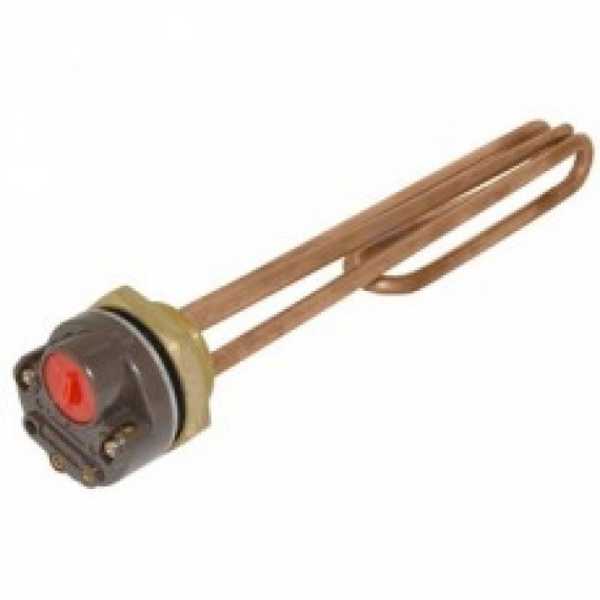

   ТЭН с терморегулятором

В пластмассовой коробке расположен микровыключатель, который срабатывает от жидкостного термодатчика (прямая трубка рядом с ТЭНом). Форма собственно ТЭНа может быть самой разнообразной, на рисунке показана самая простая. Все зависит от мощности и конструкции бойлера. Степень нагрева регулируется за счет положения механического контакта, управляемого белой круглой рукояткой, расположенной внизу коробки. Здесь же находятся клеммы для подвода электрического тока. Крепление нагревателя производится при помощи резьбы.

Мокрые и сухие ТЭНы

Подобный нагреватель находится в непосредственном контакте с водой, поэтому такой ТЭН называют «мокрым». Срок службы «мокрого» ТЭНа находится в пределах 2…5 лет, после чего его приходится менять. В общем-то, срок службы невелик.

Для увеличения срока службы нагревательного элемента и всего бойлера в целом французской компанией Atlantic в 90-х годах прошлого века была разработана конструкция «сухого» ТЭНа. Если сказать проще, то нагреватель был спрятан в металлическую защитную колбу, исключающую прямой контакт с водой: нагревательный элемент греется внутри колбы, которая передает тепло воде.

Естественно, что температура колбы намного ниже, чем собственно ТЭНа, поэтому образование накипи при той же жесткости воды происходит не столь интенсивно, в воду передается большее количество тепла. Срок службы таких нагревателей достигает 10…15 лет. Сказанное справедливо для хороших условий эксплуатации, прежде всего стабильности напряжения питания. Но даже и в хороших условиях «сухие» ТЭНы тоже вырабатывают свой ресурс, и их приходится менять.

Вот здесь обнаруживается еще одно достоинство технологии «сухого» ТЭНа: при замене нагревателя нет никакой необходимости сливать воду из бойлера, для чего следует отключать его от трубопровода. Достаточно просто вывернуть нагреватель и заменить его на новый.

Компания Atlantic, конечно же, запатентовала свое изобретение, после чего стала продавать лицензию другим фирмам. В настоящее время бойлеры с «сухим» нагревательным элементом выпускают и другие фирмы, например, Electrolux и Gorenje. Конструкция бойлера с «сухим» ТЭНом показана на рисунке.

   Бойлер с «сухим» нагревателем

Кстати, на рисунке показан бойлер с керамическим стеатитовым нагревателем. Устройство такого нагревателя смотрите ниже.

   Керамический нагреватель

На керамическом основании закреплена обычная открытая спираль из проволоки с высоким сопротивлением. Температура нагрева спирали достигает 800 градусов и передается в окружающую среду (воздух под защитной оболочкой) конвекцией и теплоизлучением. Естественно, что такой нагреватель применительно к бойлерам может работать только в защитной оболочке, в воздушной среде, прямой контакт с водой попросту исключен.

Спираль может быть намотана в несколько секций, о чем говорит наличие нескольких клемм для подключения. Это позволяет менять мощность нагревателя. Максимальная удельная мощность подобных нагревателей не превышает 9 Вт/см2.

Условием нормальной работы такого нагревателя является отсутствие механических нагрузок, изгибов и вибраций. На поверхности не должно быть загрязнений в виде ржавчины и масляных пятен. И, конечно же, чем более стабильным будет напряжение питания, без выбросов и скачков, тем более долговечна работа нагревателя.

Но электротехника не стоит на месте. Технологии развиваются, усовершенствуются, поэтому кроме ТЭНов в настоящее время разработаны и успешно применяются самые разнообразные электрические нагревательные элементы. Это керамические нагревательные элементы, карбоновые нагревательные элементы, инфракрасные нагревательные элементы, но это будет темой для другой статьи.



Смотрите также по этой теме:

   Конвектор электрический. Отопление помещения электричеством.

   Экономичное электрическое отопление дома. Самый простой способ.

   Обогреватели для дома. Их типы и особенности применения.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Типы электрических ТЭНов

Конструкция ТЭНа



Довольно подробно конструкция трубчатого электронагревателя показана на изображении ниже.

Самый важный элементом всех ТЭНов – это нагреватель, им служит чаще всего нить нихрома (1), расположенная в середине трубки по всей ее длине, она прикреплена к выходной шпильке (6).

Нить имеет определенное внутреннее сопротивление и когда по ней протекает электрический ток, она нагревается.

Материал для нагревателя должен обладать большим сопротивлением протекающему по нему току, их также выполняют из сплавов, включающих в свой состав нихром или константан.

Сопротивление нагревателя подбирается в соответствии с необходимой мощностью ТЭН. Здесь работает главный закон электротехники – закон Ома, и известная формула:

P = U*I, где I – сила тока, U – напряжение сети, P – мощность.

Так, например, чтобы мощнсть ТЭНа была 1кВт (1000Вт), в однофазной сети 220В, сопротивление нити находится следующим образом:

Сначала определяем ТОК:

I= P/U=1000Вт/220В=4,55А

Непосредственно сопротивление определяем по фомуле:

R = U / I, где R – сопротивление ТЭНа в Омах U — напряжение в вольтах I — сила тока в амперах

Соответственно сопротивление нихромовой нити электронагревателя R=220/4,55=48,4 Ом.

Как вы поняли, чем ниже сопротивление трубчатого электронагревателя, тем выше его мощность, при этом практически вся она расходуется на нагрев нити. КПД ТЭНов близок к 100%, т.е. чем он мощнее, тем больше и быстрее нагревается.

Между нитью нихрома и трубкой расположен изолятор (2), выдерживающий высокие температуры.

Для изготовления трубки ТЭН (3) выбирают низко коррозийные металлы именно такие ТЭН наиболее часто применяются в быту и промышленности.

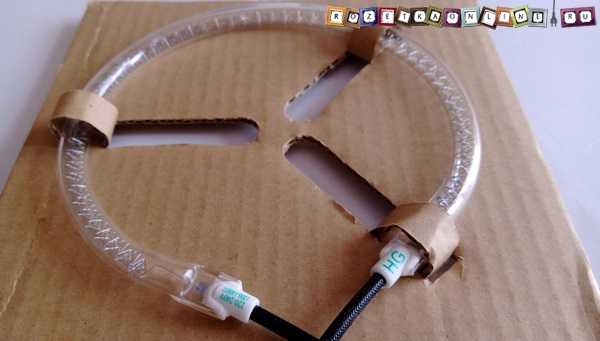

Стеклянные ТЭН используются в агрессивных средах, например, в лабораториях, где необходимо подогревать химические смеси.

Стеклянные трубки в нагревателях можно встретить и бытовых обогревателях, использующих инфракрасное излучение. Керамические трубки в нагревателях применяются крайне редко.

Диаметр трубок может быть разным, но применение нашли трубки диаметром от шести до двадцати четырех миллиметров.

Изолятор должен обладать высокими изоляционными свойствами и одновременно быть эффективным для передачи тепла от нагревателя к трубке.

Электропитание ТЭН осуществляется с помощью клемм (4) расположенных на изолирующих вставках (5).

Клеммы могут быть расположены как с одного конца, так и с двух концов ТЭН. Некоторые виды ТЭН оснащаются встроенным предохранителем. Такие нагреватели используются в стиральных и посудомоечных машинах.

Основные типы ТЭНов и их назначение

Тэны чаще всего классифицируются по виду и основному применению, различают:

1. ТЭН для обогрева воздуха

Температура таких ТЭНов достигает 450 градусов по Цельсию. Такие трубчатые электронагреватели используются для обогрева воздуха промышленных и бытовых помещений.

Они являются основой конвекторов, воздушных тепловых завес, различных сушильных камер. Подобные электронагреватели изготавливаются с гладкими трубками и с трубками, у которых есть ребра.

Ребра у таких тепло электронагревателей производятся из стальной ленты, крепящейся к трубке по спирали. Применение ребер увеличивает площадь поверхности ТЭН и поэтому нагрузка на нить нагрева ТЭН снижается почти в три раза, что в свою очередь, увеличивает срок службы.


2. ТЭН для воды

Такие тепло электронагреватели используются в бойлерах, стиральных машинах. В таких агрегатах вода может нагреваться до ста градусов по Цельсию.

Для больших объемов воды, где требуется большая мощность нагрева, применяют блочные ТЭН.

Кстати, довольно подробно мы уже описывали как подключать ТЭНы электрокотла.

Часто в электронагревателях используют терморегулятор. Он отключает электронагреватель от сети питания при нагреве воды до нужной температуры. При остывании воды терморегулятор снова подключает электропитание ТЭН для нагрева.

3. Гибкие ТЭНы

Они находят применение в пресс-формах и горячеканальных системах. Они очень удобны, когда требуется придать форму контура горячеканальных систем. Изготавливаются такие электронагреватели любых размеров.

Разновидностью гибкого электронагревателя, знакомого нам в быту, является саморегулирующийся кабель для системы «теплых полов». Такой кабель используется для отопления помещений.

4. Патронные ТЭНП

К отдельному виду можно отнести патронные ТЭНы, выводы для подключения электропитания у них расположены, чаще всего, с одной стороны. Размер таких нагревателей может достигать 350 сантиметров. Главное их отличие от остальных типов — компактный корпус, чаще всего они представляют собой гильзу их нержавеющей стали с электровыводами.

Данный тип выделяется большой удельной мощностью. Тепло от нагревателя передается как контактным методом, так и путем конвекции.

Эти тепло электронагреватели широко применяются в промышленности для разогрева масел, для нагрева различных металлических форм, смонтировав их в высверленном отверстии. Ими оборудуются агрегаты в обувной отрасли, литейном производстве, автомобильной промышленности.

Если же у вас остались вопросы о классификации трубчатых нагревателей, их строении или основных сферах применения – обязательно оставляйте их в комментариях к статье, так же приветствуются мнения, здоровая критика, либо любая дополнительная информация и личный опыт, буду рад общению.

rozetkaonline.ru

Электрические нагревательные элементы | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 5 мин. Опубликовано

Электрические нагревательные элементы широко применяются в бытовой технике. Использование электронагревателей мы прекрасно видим в электрических плитах, водонагревателях, жарочных шкафах и духовках, электрокофеварках, электрических чайниках, электрообогревателях и т.п.

Нагревательные элементы с закрытой спиралью

Чтобы закрыть раскаленную спираль, были изобретены трубчатые электрические нагреватели – ТЭНы.

Конструкция ТЭНа

Нихромовая спираль помещена внутрь тонкостенной металлической трубки. Спираль изолируется от металла наполнителем с высокой теплопроводностью и высоким электрическим сопротивлением. В качестве наполнителя чаще всего используется периклаз.

После заполнения трубки изолирующим материалом их опрессовывают и под воздействия давления периклаз превращается в монолит. После этого спираль жестко фиксируется, поэтому ее контакт с корпусом  невозможен.

Спираль соединяется с металлическими выводами, которые выходят наружу через изоляторы. Подводящие провода присоединяются к резьбовым концам выводов с помощью гаек и шайб. Крепление ТЭНов в корпусе устройства осуществляется при помощи гаек и шайб, обеспечивающих, при необходимости, герметичность соединения.

При соблюдении правил эксплуатации подобная конструкция достаточно надежна и долговечна, что и послужило широкому применению ТЭНов в нагревательных приборах различного назначения.

По среде применения трубчатые нагреватели делятся на две группы: воздушные и водяные.

Разогрев оболочки воздушного трубчатого нагревателя может достигать 450C и даже более. Поэтому для ее изготовления применяются различные материалы. Это может быть обычная углеродистая сталь, нержавеющая сталь или жаропрочная, жаростойкая сталь.

Для улучшения теплоотдачи некоторые ТЭНы снабжаются ребрами на трубках в виде навитой металлической ленты. Такие нагреватели называются оребренными. Применение таких элементов наиболее целесообразно в движущейся воздушной среде, например, в тепловентиляторах и тепловых пушках.

Водяные ТЭНы также применяются не обязательно в воде, это может быть масло, мазут и даже различные агрессивные жидкости. Данные нагреватели применяются в электрических котлах, дистилляторах, электрических опреснителях морской воды и просто для кипячения питьевой воды.

Теплопроводность и теплоемкость воды намного выше, чем у воздуха и других газовых сред, что обеспечивает, по сравнению с воздушной средой, лучший, более быстрый, отвод тепла от нагревателя. Поэтому при одинаковой электрической мощности водяной нагреватель имеет меньшие геометрические размеры.

Водяные ТЭНы ни в коем случае нельзя применять для работы в воздушной среде. Воздушные же нагреватели для нагрева жидкости использовать можно.

Подключение и проверка трубчатых электрических нагревателей

При подключении ТЭНа должен использоваться провод соответствующего сечения. Здесь все зависит от тока, протекающего через ТЭН. Лучше всего использовать медный провод в двойной изоляции сечением жилы в 2.5 мм. кв.

Перед подключением нагревателя, необходимо убедиться в его исправности, даже только что купленного ТЭНа. Прежде всего, надо измерить его сопротивление и проверить целостность изоляции. Сопротивление нагревателя достаточно просто рассчитать. Для этого надо напряжение питания возвести в квадрат, и поделить на мощность.   Например, для нагревателя мощностью 1000 Вт этот расчет выглядит так:
220*220/1000=48,4 Ом.
Такое сопротивление должен показать мультиметр при подключении его к выводам ТЭНа. Если же спираль оборвана, то, естественно, мультиметр покажет обрыв. Если ТЭН имеет другую мощность, то и сопротивление, естественно, будет другим.

Для проверки целостности изоляции следует измерить сопротивление между любым из выводов и металлическим корпусом нагревателя. Сопротивление наполнителя-изолятора таково, что на любом пределе измерений мультиметр должен показать обрыв. Если окажется, что сопротивление равно нулю, то спираль имеет контакт с металлическим корпусом нагревателя.

Некоторые ТЭНы имеют элементы защиты. Самая простая защита это термопредохранитель. Уж если он сгорел, то приходится менять весь ТЭН, но до пожара дело не дойдет. Есть и более сложная система защиты, позволяющая использовать ТЭН после ее срабатывания.

Одной из таких защит является защита на основе биметаллической пластины: тепло от перегретого ТЭНа изгибает биметаллическую пластину, которая размыкает контакт и обесточивает нагревательный элемент. После того, как температура снизится до допустимого значения, биметаллическая пластина разгибается, контакт замыкается и ТЭН снова готов к работе.

ТЭНы с терморегулятором

При отсутствии горячего водоснабжения приходится пользоваться бойлерами. Конструкция бойлеров достаточно проста. Это металлическая емкость, спрятанная в «шубу» из теплоизолятора, поверх которого находится декоративный металлический корпус. В корпус же врезан термометр, показывающий температуру воды.


Некоторые бойлеры содержат магниевый анод. Его назначение защита от коррозии нагревателя и внутреннего бака бойлера. Магниевый анод является расходным материалом, его приходится периодически менять при обслуживании бойлера. Но в некоторых бойлерах, видимо, дешевой ценовой категории, такая защита не предусмотрена.

В качестве нагревательного элемента в бойлерах применяется ТЭН с терморегулятором.

В пластмассовой коробке расположен микровыключатель, который срабатывает от жидкостного термодатчика (прямая трубка рядом с ТЭНом). Форма собственно ТЭНа может быть самой разнообразной, на рисунке показана самая простая. Все зависит от мощности и конструкции бойлера. Степень нагрева регулируется за счет положения механического контакта, управляемого белой круглой рукояткой, расположенной внизу коробки. Здесь же находятся клеммы для подвода электрического тока. Крепление нагревателя производится при помощи резьбы.

Мокрые и сухие нагреватели

Подобный нагреватель находится в непосредственном контакте с водой, поэтому такой ТЭН называют «мокрым». Срок службы «мокрого» ТЭНа находится в пределах 2…5 лет, после чего его приходится менять.

Для увеличения срока службы нагревательного элемента и всего бойлера в целом французской компанией Atlantic в 90-х годах прошлого века была разработана конструкция «сухого» ТЭНа. Если сказать проще, то нагреватель был спрятан в металлическую защитную колбу, исключающую прямой контакт с водой: нагревательный элемент греется внутри колбы, которая передает тепло воде.

Естественно, что температура колбы намного ниже, чем собственно ТЭНа, поэтому образование накипи при той же жесткости воды происходит не столь интенсивно, в воду передается большее количество тепла. Срок службы таких нагревателей достигает 10…15 лет. Сказанное справедливо для хороших условий эксплуатации, прежде всего стабильности напряжения питания. Но даже и в хороших условиях «сухие» трубчатые нареватели тоже вырабатывают свой ресурс, и их приходится менять.

Вот здесь обнаруживается еще одно достоинство технологии «сухого» ТЭНа: при замене нагревателя нет никакой необходимости сливать воду из бойлера, для чего следует отключать его от трубопровода. Достаточно просто вывернуть нагреватель и заменить его на новый.

elektrikdom.com

Виды нагревательных элементов | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 3 мин. Опубликовано

В современном мире в нашем с вами быту очень широкое применение получили всевозможные  нагревательные электроприборы. Главной деталью любого такого устройства является электрический нагревательный элемент. Он изготавливается из различных сплавов, которые обладают значительно большим удельным сопротивлением, что и позволяет элементу нагреваться при прохождении через него электрического тока. На сегодняшний день существует несколько видов нагревательных элементов.

Электрические нагревательные элементы делятся на два вида:

  • открытые;
  • закрытые:
  • герметичные;
  • негерметичные.

Рассмотрим, что из себя представляют элементы открытого типа. Это спирали, которые либо подвешены на кронштейнах из электроизоляционного материала, либо открыто проложены в канавках в изоляционном материале. Тепло они отдают путем конвекции и излучения. Нагревательные элементы открытого типа имеют ряд преимуществ — это быстрый нагрев, относительно простая конструкция, легкий ремонта и низкая стоимость. Но есть и минусы, главным из которых является недостаточная электробезопасность, а также возможное замыкание витков спирали внешними предметами, как и механическое повреждение спирали.

Нагревательные негерметичные элементы закрытого типа. Они состоят из спирали или ленты, которые помещены в защитную оболочку из электроизоляционного материала, что служит защитой от механических повреждений. Стоит заметить, что данная конструкция не препятствует прохождению воздуха. Иногда роль защиты выполняют чешуйчатые керамические бусы, они надеваются прямо на спираль. Такие элементы просты в устройстве, но их механическая прочность невелика.

Также существуют нагревательные элементы закрытого типа в виде спирали из нихромовой или фехралевой проволоки. Они размещены в металлическом кожухе, который состоит из двух кольцевых чашек, запрессованных одна в другой. Внутренняя часть кожуха заполняется изоляционной массой в виде порошка. Такие элементы нагреваются сравнительно долго, но зато они надежны в эксплуатации.

Герметичные трубчатые нагревательные элементы закрытого типа. В них используются трубчатые электрические нагреватели (ТЭНы), которые работают по принципу передачи тепла излучением, конвекцией и теплопроводностью.


ТЭН — это тонкостенная металлическая трубка, внутри которой находится спираль, изготовленная из проволоки с высоким удельным сопротивлением. Концы проволочной спирали соединены с контактными стержнями. Между самой  трубкой и контактным стержнем находится специальный изолятор, а между трубкой и спиралью — специальный изоляционный порошок (наполнитель). В контактные стержни вмонтированы клеммы.

Наполнитель обеспечивает не только надёжную электроизоляцию, но и обладает большой теплопроводимостью и используется также для сглаживания перепада температур между внешней трубкой и нагревательной спиралью.

Оболочка ТЭНа изготавливается из нержавеющей жаростойкой стали, углеродистой стали, либо алюминиевых сплавов.

ТЭН имеет ряд бесспорных преимуществ перед другими видами нагревателей. В данной конструкции поверхность электронагревателя не находится под электрическим напряжением, а значит он является электробезопасным (необходимо заземление внешней трубки и правильно подобранные предохранители). ТЭН можно безопасно помещать в любую жидкость. Нагревательная спираль, запрессованная в наполнителе (при достаточной герметизации торцов нагревателя), имеет малый диаметр проволоки и значительный срок службы. Такие электронагреватели могут работать при вибрациях и других ударных нагрузках, благодаря плотности набивки наполнителя.

elektrikdom.com

Электрические ТЭНы — для чего служат и какие бывают

Практически любой электронагревательный прибор оснащен нагревательным элементом той или иной конструкции. Используя один и тот же принцип — превращение электрической энергии в тепловую за счет нагрева проводника, — элементы очень различаются по типу и конструкции. Конструкция эта зависит от поставленных задач, условий работы и необходимой мощности конкретного нагревателя. Наибольшее распространение получили так называемые ТЭНы — трубчатые термоэлектронагреватели, изобретенные в XIX веке и с тех пор мало изменившиеся.

Как устроен трубчатый электронагреватель

Конструктивно термонагреватель представляет собой спираль из проводника с высоким удельным сопротивлением, свитым в спираль. Спираль помещается в металлическую или керамическую трубку той или иной формы, а свободное пространство внутри трубки заполняется специальной теплопроводной массой.

Как устроен ТЭН электрический

Эта масса служит не только для передачи тепла от спирали к трубке, но для и защиты самой спирали от окружающей среды, а также для электроизоляции. В отличие от открытой конструкции, когда токопроводящий материал открыт, такое устройство обеспечивает удобную и безопасную эксплуатацию нагревателя.

В отличие от приборов открытого типа (справа) трубчатые термоэлектронагреватели удобнее и безопаснее

Кроме того, трубчатая конструкция позволяет работать нагревателю непосредственно в агрессивных и токопроводящих средах, к примеру в воде.

Виды ТЭНов

Нагревательные элементы можно разделить на два вида:

  • воздушные;
  • водяные.

Воздушные ТЭНы, как можно догадаться из названия, предназначены для работы на воздухе и используются для непосредственного нагрева либо самого воздуха, либо тех или иных предметов, находящихся в воздушной среде. Подобные электронагреватели можно встретить в обычных электроплитках, духовых шкафах, комнатных обогревателях.

Назначение второго вида — нагрев жидкости. Такие нагреватели работают в электрочайниках, электротитанах, масляных или водяных отопительных системах. Отличным примером водяного ТЭНа может служить обычный бытовой кипятильник.

Классический пример водяного ТЭНа — обычный бытовой кипятильник

Отличия одного вида от другого невелики, но они есть. Прежде всего, водяной нагреватель отличается большим соотношением мощности к габаритам. Иными словами, он имеет высокую мощность при малых габаритах и площади поверхности. Обусловлено это тем, что прибор работает в среде с высокой теплопроводностью. Это позволяет быстро нагреть большой объем жидкости при минимальных затратах электроэнергии (меньше тепла в единицу времени расходуется на нагрев окружающего воздуха). Недостатком такой конструкции является то, что водяной ТЭН не может работать без погружения в рабочую среду (жидкость) — он сразу перегреется и сгорит, поскольку воздух имеет гораздо меньшую теплопроводность, чем те же вода или масло.

Воздушные же нагреватели имеют довольно большую площадь поверхности для своей мощности и не нагреваются так сильно, хотя внешне могут ничем и не отличаться от жидкостных.

Внешне ТЭН электрический водяной (слева) может ничем не отличаться от воздушного

Конструктивные отличия электронагревателей трубчатого типа

В зависимости от поставленных задач, нагревательные элементы могут сильно отличаться по конструкции. Они имеют не только различные мощность, размеры и форму, но даже различаются по материалам и внешнему виду.

Основные конструктивные типы нагревательных элементов следующие:

  1. Гладкие.
  2. Оребренные.
  3. С терморегулировкой.
  4. Блочные.
  5. Патронные.
  6. Кольцевые.

Гладкие нагревательные элементы

Они являются, по сути, универсальными и получили самое широкое распространение. Вы можете увидеть их в чайниках, мультиварках, электродуховках, плитах электрокаминах. Приборы этого типа относительно просты по конструкции, имеют умеренную стоимость и достаточно хороший КПД.

Оребренные ТЭНы

Их можно отличить по ребрам, которыми оснащена трубка элемента. Благодаря этим ребрам площадь прибора увеличивается в разы, а значит, устройства имеют повышенную теплоотдачу. Такие нагреватели, обладая высокой мощностью, могут успешно работать на воздухе без перегрева и позволяют существенно уменьшить габариты всего нагревательного устройства с сохранением его высоких характеристик и производительности.

Оребренный трубчатый электронагреватель

Оребренные конструкции используются для умеренного, но быстрого нагрева воздуха. Их можно встретить в электрокаминах (в том числе и с принудительной вентиляцией). Они же используются для воздушных тепловых заслонов в магазинах, цехах, на складах. Есть оребренные ТЭНы и во всевозможных относительно низкотемпературных сушильных печах.

ТЭНы с терморегулировкой

Этот класс приборов оснащается встроенными терморегуляторами, которые не только защищают сам ТЭН от аварийного перегрева, но и позволяют автоматически поддерживать температуру окружающей среды. При превышении заданной температуры специальный биметаллический контакт просто отключает питание нагревательного элемента и ждет, пока последний не остынет. Наибольшее применение такие типы нагревателей получили в конструкциях для нагрева жидкости — автоматических бойлерах, котлах, системах электрического отопления. Большинство из них (но далеко не все) имеют водяную конструкцию.

Электронагреватель со встроенным терморегулятором

Блочные ТЭНы

По сути, такая конструкция представляет собой несколько нагревателей, соединенных в один блок. Других особенностей этот тип нагревателей не имеет. Такие блоки используются для уменьшения габаритов оборудования с одновременным увеличением отдаваемой мощности.

Электрические ТЭНы, собранные в блок, имеют высокую мощность и одновременно небольшие габариты, поскольку все нагреватели отлично охлаждаются

Патронные нагреватели

Основное отличие такого типа нагревателя от классического — он имеет выводы питания на одной стороне и выполнен в виде патрона (стержня), плотно вставляемого в тонкостенную гильзу. При этом гильза крепится в самом приборе, а уж затем в нее вставляется нагреватель. Преимущества такой конструкции очевидны — вы можете произвести замену испорченного ТЭНа без слива рабочего тела. К примеру, вы можете быстро и просто заменить нагреватель в бойлере или котле, не сливая воду из системы водоснабжения и отопления. Такой тип приборов не получил особого распространения в быту, но широко используется в промышленности.

Патронный трубчатый электронагреватель

Кольцевые ТЭНы

По сути, они являются гибридом воздушного и водяного ТЭНа. Устройства надеваются на нагреваемый объект (скажем, трубу) сверху и, казалось бы, работают на воздухе, но благодаря специальной конструкции тепло отдают в основном стенкам трубы. Такие нагреватели очень удобны в эксплуатации, эффективны и легко заменяются. Кроме того, гибкая их конструкция позволяет быстро подгонять нагреватель под диаметр нагреваемого тела.

Нагреватель кольцевого типа

Материал трубчатых электронагревателей

Для изготовления нагревателей трубчатого типа сегодня используются самые различные и современные материалы. Сама спираль, как и прежде, изготавливается из материалов с высоким электрическим сопротивлением (нихром, константан, вольфрам и пр.), а вот материал корпуса (теплопередающей трубки) может быть самым различным. Сегодня в вашем распоряжении есть три типа нагревателей:

  • металлические;
  • керамические;
  • комбинированные.

Алюминий. Он используется в относительно недорогих водяных нагревателях. Относительно недорогой материал, не боится коррозии, легко обрабатывается. Поскольку ТЭН работает в воде, низкая температура плавления алюминия не является существенной. Единственный недостаток таких нагревателей — их низкая механическая прочность и, как следствие, высокая взрывоопасность. Если вы, к примеру, включите бытовой кипятильник, изготовленный из алюминия, на воздухе, то он взорвется в прямом смысле слова. То же самое произойдет и при выкипании воды в том же электрочайнике.

Сплавы стали. Сталь намного прочнее алюминия и взорвать такой нагреватель гораздо сложнее. Но железо плохо обрабатывается и, самое главное, подвержено коррозии. Тем не менее в воздушных ТЭНах сплавы железа работают весьма успешно. Для водяных нагревателей обычное железо, конечно, не подходит. Исключение может составлять лишь нержавеющая сталь.

Сплавы меди. Медь — отличный теплопроводник и используется для изготовления ТЭНов достаточно широко. Ее используют чаще всего для изготовления воздушных оребренных устройств, хотя существуют и обычные трубчатые электронагреватели для воздуха и даже воды.

Керамика. Исключительно прочный материал, не боящийся коррозии. Использование керамики ограничивает лишь относительно высокая сложность и стоимость изготовления. Но несмотря на это, керамические приборы существуют и успешно используются в приборах высоких классов и надежности.

Комбинированные. Такие электрические нагреватели, как ясно из названия, выполняются из нескольких материалов, дополняющих друг друга по своим свойствам. К примеру, существуют воздушные ТЭНы, изготовленные из стали, но имеющие медное оребрение. Этим достигаются умеренная стоимость изделия, относительно небольшой его вес и отличные теплопроводящие характеристики. Еще один пример — водяные «керамические» нагреватели в стиральных машинах. Сама трубка в таких приборах выполнена из стали, но покрыта слоем керамики. Таким образом, вы имеете умеренный по цене прибор с высокими техническими и эксплуатационными характеристиками.

chebo.pro

Что такое нагревательный элемент, и какие виды существуют? :: SYL.ru

В промышленной и бытовой технике нашло применение множество различных элементов и деталей, разработанных людьми. В рамках статьи будет рассмотрено, что такое нагревательный элемент. Что он собой представляет? Для чего они предназначены и какие виды их существуют?

Где применяются современные нагревательные элементы?

Как было сказано, они являются составной частью промышленной и бытовой техники. Их можно встретить в электрических плитах, жарочных шкафах и духовках, электрочайниках, отопительных приборах, водонагревателях, электрокофеварках и многих других машинах. Замена нагревательного элемента может быть и простым, и весьма сложным делом. Всё зависит от техники, где они используются. В качестве основы нагревательного элемента используется проволока, обладающая высоким электрическим сопротивлением. В большинстве случаев она изготавливается из нихрома. Так какие электрические нагревательные элементы существуют и на данный момент широко используются?

Инфракрасные нагревательные элементы

Функционируя, они генерируют в окружающую среду инфракрасные лучи. Таким образом, осуществляется распространение тепла безопасным для человека образом. Инфракрасные нагревательные элементы способствуют постепенному и равномерному нагреву помещения (но приоритетной считается область, куда они направлены). Благодаря такому свойству они используются не только в домашних, но и в производственных и лабораторных условиях. К тому же данные приборы имеют низкую рабочую температуру (60-65 градусов), что позволяет использовать инфракрасные нагревательные элементы в качестве прибора для сушки для фруктов, овощей и грибов.

Карбоновая лампа

Является вакуумной трубкой, сделанной из кварцевого стекла. Внутри размещается излучающий элемент, который сделан из карбоновых (углеродсодержащих) волокон, свитых в жгут. Иногда его ещё называют спиралью, но это неправильно. Несмотря на то, что карбоновое волокно появилось относительно недавно, оно успешно завоевало себе место в ряде технологий, в том числе и при изготовлении нагревательных элементов. При подаче напряжения происходит моментальный разогрев. Благодаря волокнистой структуре увеличена площадь излучения, что ведёт к повышенной теплоотдаче. Это, в свою очередь, позволяет значительно экономить электроэнергию (по сравнению с использованием нихромовой основы).

Керамические инфракрасные излучатели

Являются обычными ТЭНами, которые размещены в керамическом корпусе. Теплом нагревается оболочка, а потом уже и внешняя среда. Благодаря значительной площади, которую имеет керамический нагревательный элемент, обогрев помещений осуществляется в ускоренном режиме (в сравнении с ТЭНом). Также их из-за размеров часто называют панельными инфракрасными нагревателями. Они могут быть вогнутыми, плоскими или выпуклыми. Рабочая температура, которую имеет керамический нагревательный элемент, колеблется обычно в диапазоне 700-750 градусов. Их параметры могут быть подобраны на все случаи. Существуют отдельные экземпляры, которые могут похвастаться значительными параметрами: так, открытый тип предназначен для быстрого обогрева помещения и может разогреваться до 900 градусов выше нуля!

Кварцевые и галогенные излучатели

Являются запаянной вакуумной трубкой, сделанной из кварцевого стекла. Внутри находится спираль, сделанная из металла, обладающего высоким сопротивлением. По сути, это галогенные лампы, у которых внутри вольфрамовая спираль. В зависимости от конструкции излучатели делят на два вида:

  1. Со средневолновым.
  2. С коротковолновым диапазоном.

В первых спираль выполнена в звездчатой форме. Во втором внутри кварцевой трубки расположена нить накала. Но почему были созданы различные конструкции? Дело в том, что галогенные излучатели, у которых поддерживается нить накала, могут нагреваться до температуры 2600 градусов. Данные элементы являются обладателями высокой мощности и имеют очень незначительное время реагирования. Где эти преимущества нашли применение? Они необходимы в кратких циклических процессах, в которых, тем не менее, необходима высокая удельная мощность, которую может дать указанный нагревательный элемент.

Силиконовые нагревательные элементы

Конструктивно они выглядят так: между двумя слоями силикона размещается вытравленная нагревательная пленка или провод. Несмотря на странность, таким образом можно получить элемент, который позволит получить разнообразные параметры готовой техники. Чтобы увеличить механическую прочность, производится армирование текстильным стекловолокном. Характеризируя их, следует сказать, что таким нагревателям требуется мало времени для нагрева и остывания. Они могут точно поддерживать температуру нагревательного элемента при помощи сенсора и термостата. Размеры их невелики: самые маленькие имеют толщину всего 0,7 миллиметра. Данный факт позволяет их использовать в различных областях: от подогрева бочек с красками или маслами, заканчивая аэрокосмическими аппаратами.

Силиконовые нагревательные элементы отличаются повышенной стойкостью к негативному воздействию сырости и влаги. Поэтому их используют в лабораторном оборудовании, сфере общественного питания и вообще в любых случаях, когда необходимо защитить аппаратуру от конденсата и замерзания. Единственное ограничение – температура рабочей среды: в большинстве случаев она не должна превышать 200 градусов.

www.syl.ru
