Кирпичная печь для гаража своими руками

Кирпичная печь для гаража считается лучшим решением для создания комфортабельных условий для хранения автомобиля. Возможность быстро, легко и не дорого обеспечить обогрев помещения является залогом увеличения срока эксплуатации машины. Помимо этого, даже незначительные ремонтные работы транспортного средства, как правило, занимают очень много времени. Поэтому, для сохранности машины и экономии средств, нужно собрать печь в гараж из кирпича своими руками.

кирпичная печь на дровах

Кирпичная печь в гараже. За и против

Гараж – это помещение, которое имеет определённые отличия от жилого дома или склада. Поэтому, определяя способ отопления, нужно учитывать следующие факторы:

1. Стены часто имеют плохую термоизоляцию, что становится причиной потери тепла.
2. Для гаража требуется «быстрое тепло», так как он не отапливается постоянно, но при этом должен сразу прогреться.
3. Отопление должно быть экономичным, но эффективным.

Таким образом, место для стоянки автомобилей, хоть и отличается меньшими габаритами, но является достаточно затратным при качественном отоплении.

Кирпичная печь для гаража своими руками на дровах для многих людей остается наиболее привлекательным вариантом. Так как, по сравнению с «буржуйкой», она обеспечивает более эффективное отопление. Как правило, отдают предпочтение небольшим печкам – 3х3 кирпича. Но нужно учитывать следующие особенности.

печь из кирпича для обогрева

Преимущества кирпичной печи для гаража, собранной своими руками

1. Удобна для поддержания желаемой температуры воздуха. Регулировка режима осуществляется при помощи заслонок, поддува и количества подбрасываемого твёрдого топлива.
2. Кирпич остывает значительно дольше, за счёт более высокой удельной теплоемкости, по сравнению с чугуном и сталью.
3. Постройка печи, при самостоятельном выполнении работ, обходится относительно недорого. Самым затратным пунктом станет покупка кирпича.
4. Эксплуатационные расходы также не являются высокими.

Недостатки применения кирпичных печей в гараже

1. Долго прогревается. Как правило, для того, чтобы обеспечить хороший подогрев воздуха, необходимо топить печь около 1-1,5 часа. Что неудобно при редких и непродолжительных посещениях.
2. Теплоотдача кирпича составляет 0,5 кВт с 1 м2 поверхности. Таким образом, для качественного отопления необходима печь больших размеров, что затруднительно обеспечить в небольших гаражах.
3. Необходимо проводить ежедневную растопку, для сохранения эксплуатационных свойств печки. Также глина, которая используется при её постройке, не переносит сырости и перепадов температуры. В противном случае температура в помещении опустится ниже приемлемой.

Можно прийти к выводу, что печь в гараж, собранная из кирпича своими руками, подходит только для крупных помещений с хорошо утеплёнными стенами. Или же ее нужно выбирать, если гараж в действительности используется под мастерскую, где планируется часто проводить время.

нагар на кирпичной печи

Как сложить печь из кирпича в гараже

Для печи небольших габаритов последовательность действий весьма простая. Обрезку и перевязку кирпичей при этом осуществлять не нужно. Пошаговая инструкция будет выглядеть следующим образом:

1. Залить небольшой, как правило, до 20 сантиметров, фундамент. Также можно использовать лист толстой стали, постеленный на напольное покрытие.
2. Сооружается выступ, где нужно разместить колосниковую решётку.
3. Выкладывается топка, для чего применяется огнеупорный кирпич.
4. Устанавливаются дверцы и отверстия, через которое поступает воздух для усиления тяги при горении.
5. При желании может быть положена кирпичная «крышка» и металлическая плита.
6. Выкладывается дымоход, от которого будет идти труба.

постройка печи

Подготовка к работе

Сразу нужно определиться с размером будущей печи. Как правило, для небольших гаражей на одну машину подойдёт габарит в 60х60 сантиметров. Ширина стенки в таком случае буде в два кирпича. Подбирая место, нужно убедиться в том, что печь не станет мешать заезду и работам с машиной. Чаще всего печь кладут у задней стенки.

Далее нужно подготовить чертёж будущей конструкции, по которому можно провести расчет материала для печи в гараже. Для постройки потребуются следующие инструменты:

1. Металлическая рулетка.
2. Строительный уровень.
3. Мастерок.
4. Отвес.
5. Угольник.
6. Печной молоток.
7. Емкость для замешивания раствора.

Также понадобятся следующие материалы:

1. Металлическая проволока.
2. Щебень.
3. Глина.
4. Шамотный кирпич.
5. Керамический кирпич.
6. Цемент.
7. Рубероид.
8. Песок.

Постройка печи из кирпича

Для постройки нужны ещё такие элементы, как:

1. Стальные трубы для дымохода.
2. Задвижки для дымохода.
3. Дверки для топливника и зольника.

Важно! Для печи не обязательно использовать фундамент. Но при условии, что её вес не превышает 500-600 килограмм. Можно ограничиться только залитой на пол армированной стяжкой. И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения.

Для сбора фундамента выполняются следующие действия:

1. Выкапывается яма глубиной не более 70 сантиметров.
2. Засыпается песком, а затем щебёнкой.
3. Изготавливается раствор из одного ведра цемента и воды, а также трёх вёдер песка. И заливается поверх щебёнки.
4. Выравнивается, после чего цемент должен застывать не менее суток.
5. Укладывается 2-3 слоя рубероида.

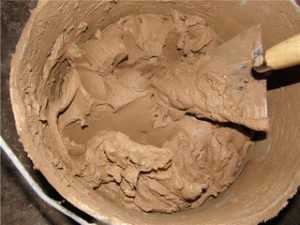

Подготавливается раствор для кладки печи. Для этого необходимо:

1. Замочить глину как минимум на трое суток.
2. Перемешать и очистить от комочков.

Важно! В зависимости от типа глины, может потребоваться добавление речного песка, для того, чтобы устранить излишнюю жирность глины.

Правильность консистенции глины проверяется таким образом:

1. Высушивается из глины шар в пять сантиметров.
2. В том случае, если во время сушки шар не потрескался, его необходимо бросить на бетонный пол с метровой высоты.
3. Если шар сохранил свою твёрдость, то раствор годится для применения.

Особенности постройки

Сооружение печной конструкции

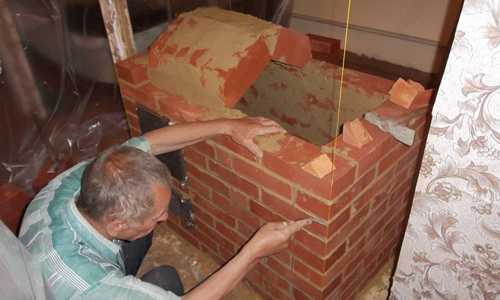

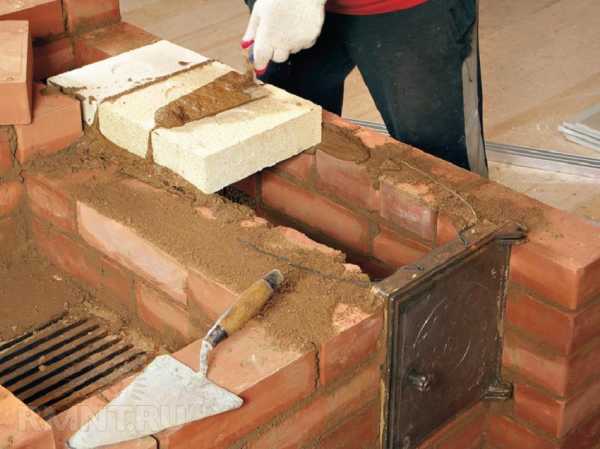

Кладка печи проводится по установленному алгоритму. Процесс выглядит следующим образом:

1. Для начала выкладывается основание. Для этого предварительно проводится разметка и проверяются диагонали. Важным фактором является правильная геометрическая фигура.

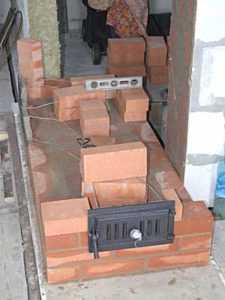

2. Проводится кладка стенок, сплошными рядами. При этом первые два ряда нужно выложить горизонтально. Также, в дальнейшем, каждый ряд должен проверяться на наличие перекосов.
3. Устанавливаются дверцы. Начиная с третьего рядка, крепление дверцы осуществляется с использованием проволоки и металлических креплений.

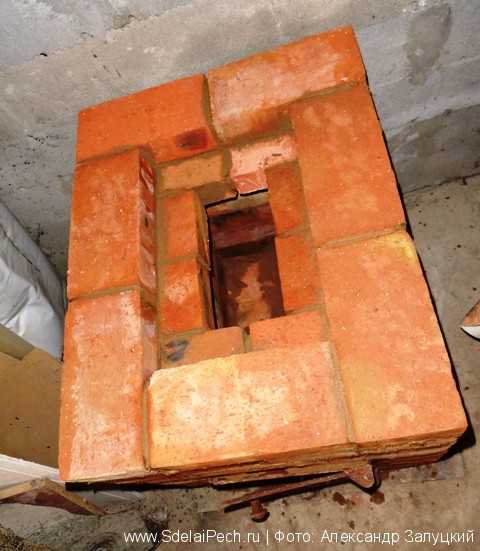

4. Проводится выкладка камеры сгорания, примерно с третьего по шестой ряды.

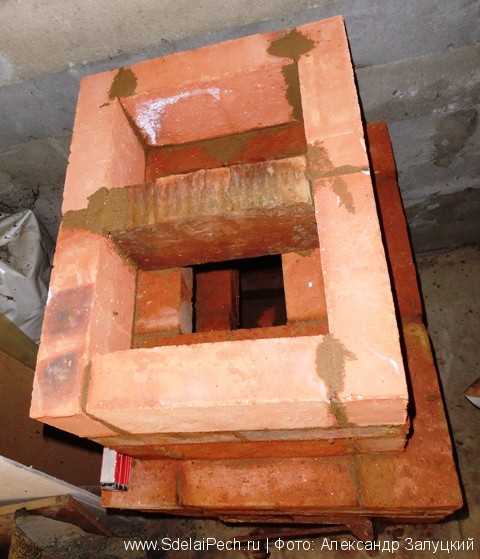

5. В седьмом ряду делается «крышка», с отверстием по центру, размером в один кирпич.

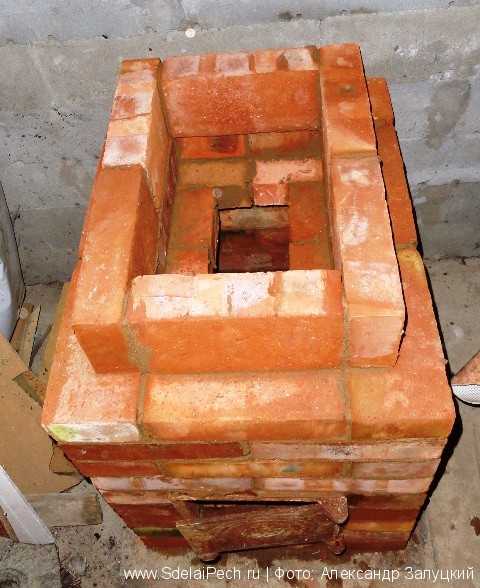

6. Следующий ряд нужно выложить поперёк, чтобы появилось расширение. А потом ещё один выложить «на ребро».

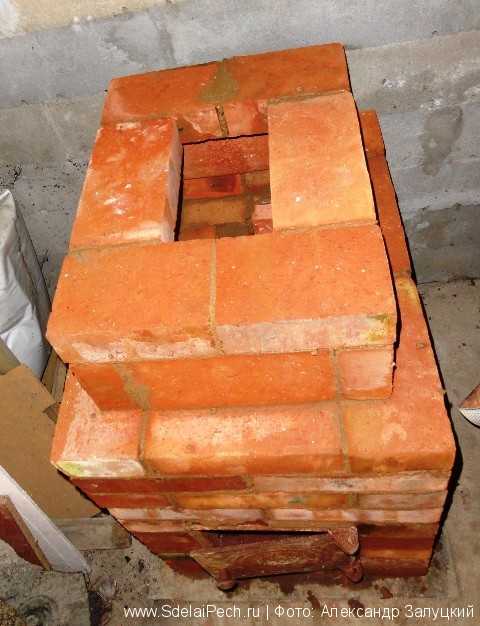

7. Далее нужно сделать сужение, выложив кирпич, как в прежних рядах. В завершение нужно ещё раз сделать кладку «на ребро» и дополнительно выложить кирпич поперек отверстия.

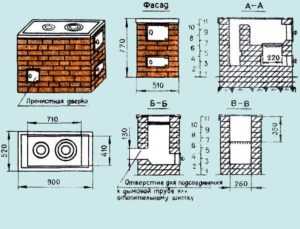

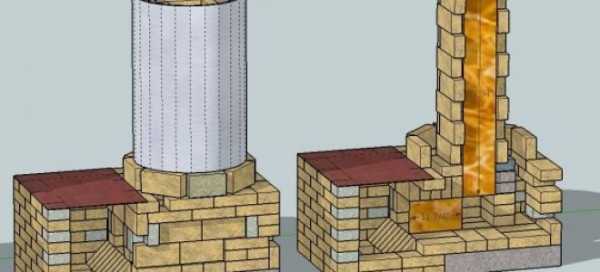

стандартная конструкция

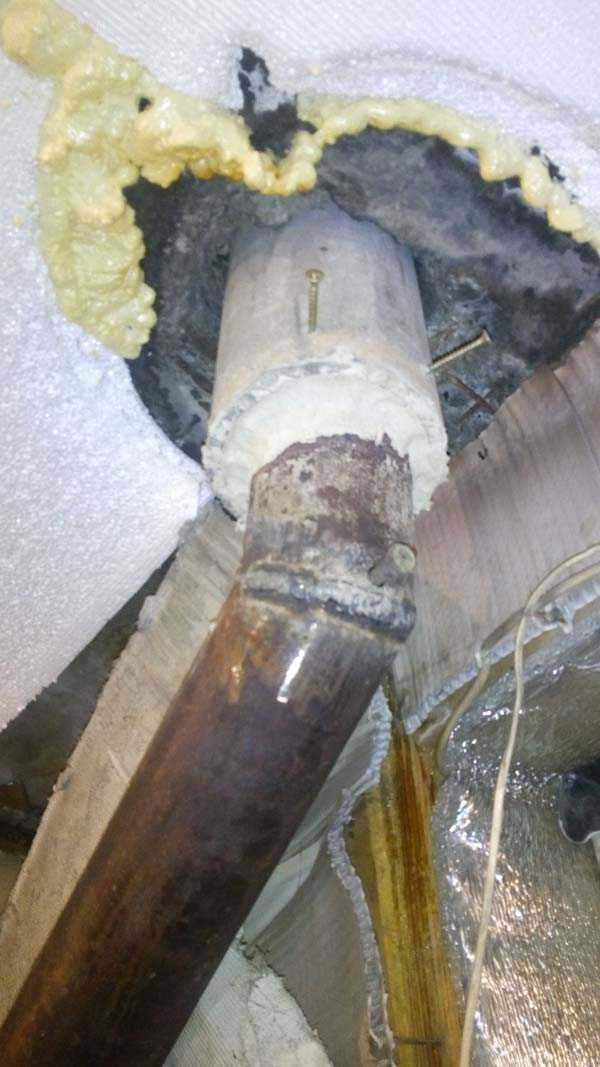

Обустройство дымохода для кирпичной печи в гараже

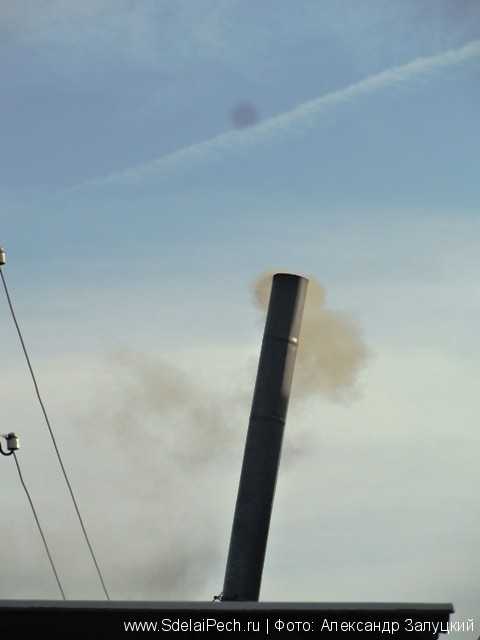

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять. Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

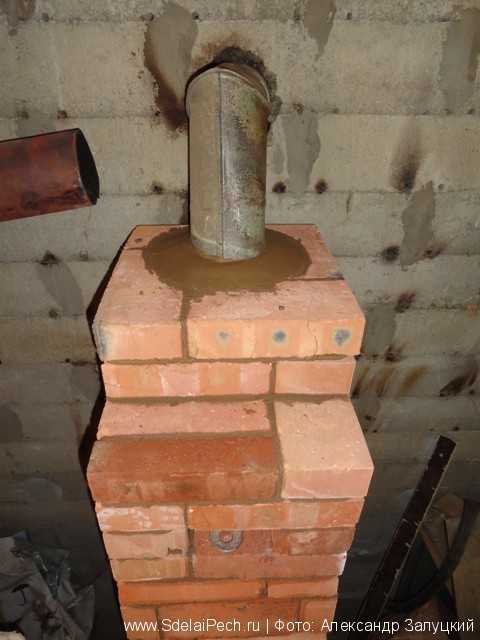

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Заключение

Теперь печь готова, и может успешно использоваться. Также, при желании, конструкцию при кладке можно декорировать. Для этого между рядами кирпича, с внешней стороны стенок, положить небольшие деревянные рейки. Но для эстетической красоты толщина у них должна быть одинаковой. Когда раствор схватится, рейки стоит убрать, что обеспечит конструкции необычную расшивку.

vseogarage.ru

Печь из кирпича для гаража

Печь для гаража из кирпича

Печь для гаража из кирпича встречается во многих строениях. Цена такой конструкции не высокая и ее применяют часто. В качестве топлива тоже можно применять разные ресурсы, это и газ, так же некоторые оборудуют электрическими тенами. Но многие применяют традиционное твердое топливо.

Сегодня мы рассмотрим, как делается печь из кирпича для гаража. Что можно применить в качестве нагревателя, и как все это сделать. На видео в этой статье вы сможете посмотреть разные варианты установи.

Отопление гаража: основные требования

Гаражные печи из кирпича должны отвечать определенным требованиям. И к выбору системы отопления гаражного гаража отнестись следует особенно внимательно.

Внимание: Правильная организация подходящего обогревательного оборудования — залог безопасности имущества и жизни владельца.

Печное сооружение из кирпича или листов металла представляет собой отопительную конструкцию со следующими особенностями:

• Небольшие размеры;
• Экологическая безопасность;
• Легкость в эксплуатации;
• Понятная схема сборки;
• Съемная дымовая труба.

Посредством такой печной конструкции можно оперативно отапливать гаражный бокс любого размера, а при необходимости можно высушить предметы одежды, вскипятить чайник. Компактность печи позволит разместить ее в любом месте гаража, задействовав минимальное пространство.

Внимание: При кладке кирпичной или металлической печи необходимо определиться с будущей формой конструкции. Если за основу взять трубу, то конечная форма будет круглой. Если подразумевается использование металлических листов, тогда печная конструкция будет в форме прямоугольника. Все зависит от фантазии собственника и возможностей гаражного помещения. Обложить кирпичом лучше разумеется прямоугольную конструкцию.

Базовые вариации отопления

Организовать оптимальную систему отопления в гаражном боксе можно различными способами. Выбор правильного метода отопления позволит обеспечить безопасность и качественное отопление. Нельзя игнорировать эти факторы.

Для определения того или иного варианта следует тщательно проанализировать технические возможности гаража:

• Позволяет ли помещение разместить конкретную отопительную систему на своей площади;
• Наличие финансовых возможностей у владельца;
• Как часто используется гараж — регулярно или пользование носит сезонный характер;
• Площадь помещения.

Многие владельцы автомобилей пользуются собственными гаражами как парковочным местом, станцией технического обслуживания или ремонтной мастерской, прибегая к услугам профессионального автосервиса только в самых серьезных случаях.

Итак:

• В связи с этим, появляется необходимость обеспечивать обслуживание автомобиля собственными силами. В основном, именно зимой автотранспорт подвергается незначительным сбоям в работе, поломкам, а работы по ремонту в условиях холода не всегда несут желаемые результаты.
• Установка отопительного сооружения или целой системы является лишь вопросом определенного времени, ведь рано или поздно каждый владелец гаража сталкивается с этой необходимостью. Теплый гараж в холодное время года станет защитой для основных деталей автотранспорта и создаст благоприятную атмосферу для пребывания владельца.

Внимание: Именно кирпичная печь наиболее приемлема. Ведь она имеет большую теплоемкость. Только надо правильно выбрать источник подачи тепла.

Установка отопительного оборудования в гараже может иметь три варианта:

• Отопление природным газом с установкой газового оборудования;
• Печные сооружения с топливом в виде дров, угля, топливных брикетов;
• Электроприборы с дополнительной проводкой.

Все варианты различаются стоимостью, особенностями установки, техническими характеристиками, но необходимо учесть, что далеко не каждый способ отопления подойдет конкретному гаражу.

Стоит рассмотреть все варианты подробнее:

Природный газ	Достаточно экономный способ обогреть помещение гаража. Платить придется только за газовые баллоны и единовременно за подводку газовой системы. Идеально подходит для тех гаражей, которые расположены рядом с местом вашего проживания, а жилой дом оснащен газовой станцией. Тогда представится возможным подвести трубы для нагрева воды и создать полноценное отопление. Это и ясно, ведь ни одна организация ни за какие деньги не возьмется тянуть отдельную газовую ветку к гаражному боксу. Внимание: Здесь надо будет правильно выбрать горелку для подачи в кирпичную печь. Она должна иметь требуемую мощность.
Твердое топливо	Преимуществ у такого способа множество. К таким относятся экономичность, возможность установить конструкцию самостоятельно, необходимость топить печь по факту присутствия в гараже, обогрев можно осуществлять как в большом, так и в маленьком помещении. К минусам можно отнести хранение топлива (дрова, уголь, брикеты), которому необходимы отдельное место и условия. Не каждый владелец может похвастаться дополнительной площадью под поленницу. К тому же, чем помещение больше, тем большим количеством топлива придется запастись.
Электрические приборы	Дорогое удовольствие для гаража, дополнительная статья расходов к семейному бюджету ежемесячно (или согласно условиям гаражного кооператива). С удобством использования электрооборудования не сравнится ничто, тем более, если к гаражу подходят все коммуникации. Прибор должен обладать высокой мощностью и хорошими техническими характеристиками, поэтому экономить на нем тоже не рекомендуется.

Сооружение печной конструкции из кирпича

Кирпичная печь самый экономный способ обогреть гаражное помещение. Осуществить кладку печного сооружения можно с помощью специалистов, а можно сделать это своими руками. Сложить печь в состоянии каждый, имея малейшее представление о навыках строительства.

• Первым делом необходимо подготовить материал. Кирпич и глиняный раствор — основные составляющие будущей печи. Классический кладочный кирпич не подойдет для печной конструкции ввиду плохой устойчивости к высоким температурам.

Внимание: Отдавать предпочтение следует красному глиняному кирпичу, который славится своими огнеупорными свойствами из-за технологии изготовления путем обжига. А для топочной части лучше всего применить шамотный материал.

• Изделие получается прочным, по свойствам напоминающее камень. Такой кирпич не только выдерживает действие огня, но и отталкивает влагу.
• Раствор для кладки печи представляет собой соединение воды и глины. От вида глины будет зависеть необходимость добавления дополнительных компонентов, например, речного песка. Ингредиент позволяет удалить излишнюю жирность из глины.

Выбор глины для раствора

Глиняный раствор, на первый взгляд, одинаков, визуально нельзя определить, жирная глина или нет. На сегодняшний день не существует каких-то особых мерил для установления качественных характеристик любой глины.

• Очень часто в составе глиняной смеси уже присутствует мелкий дренаж в виде камешков, песка. Эти компоненты могут сильно повлиять на скрепляющую способность глины во время сложения кирпичей. Определить свойства глины можно в домашних условиях, достаточно лишь владеть обычными навыками детской лепки.
• Глина соединяется с водным раствором и тщательны вымешивается. Состав должен получиться густым, эластичным, напоминающим пластилин. Из материала плотно скатывается фигура в форме шарика с диаметром до 7 см и силой бросается на пол.
• Результаты от падения и удара о пол расскажут о типе глины, которая имеется в распоряжении. Если шарик раскололся на мелкие кусочки, то в составе глины присутствует наполнитель в виде песка, а структура ее нежирная. Если же шарик сплюснулся, то это характеризуется высоким содержанием жира в глине.
• Нормальным и идеальным вариантом глины является тот, который в ходе эксперимента с шариком не потеряет своей формы, не раскрошится на мелкие части, не размажется по полу.
• Делая раствор самостоятельно, стоит всегда тестировать глину этим обычным способом. Такой метод предотвратит будущую печь от бесконечных реконструкций, сделает ее прочной и долговечной. Печь в гараж должна обладать самыми лучшими характеристиками, ведь это позволит обеспечить безопасность имущества, сохранить сбережения.
• Глиняный раствор готовится в просторной емкости, в который, при необходимости, можно залезть взрослому человеку, ведь месить глину лучше ногами.
• Замачивание глины в воде осуществляется около трех суток, а потом можно приступить к процессу приготовления глиняной смеси. Для этого действия потребуются резиновые сапоги и силы, ведь вытаптывать глину занятие непростое.
• Готовый раствор следует проверить на наличие крупных частиц и удалить их из смеси. Чтобы убедиться, что глина приготовлена правильно, достаточно увидеть, что с мастерка она стекает медленно и имеет вид густой сметаны.

Основание для кирпичной печи

Проблема с выбором места достаточно актуальна, так как гараж все-таки является местом для автомобиля и оборудования для его обслуживания. Несмотря на ограниченность пространства, потребуется разгрузить какой-нибудь угол для будущей печи.

• Оборудуя печной дымоход, нужно следить, чтобы он не пересекал перекрытия на крыше гаражного бокса. Это позволит предотвратить обрушение или другие неприятные моменты, ведущие к реставрации гаража.
• В выбранном месте нужно выкопать котлован глубиной до 70 см, ориентируясь на слои грунта. Когда лопата достигнет песка, тогда в яму можно залить фундамент.
• Для этого дно ямы прокладывается щебенкой, сверху заливается слоем цемента. Это позволить обеспечить особую прочность фундамента, а печное сооружение не будет разрушаться у основания.
• Для приготовления раствора потребуется 1 ведро цемента, 3 ведра песка, 1 ведро чистой воды. Если покажется, что раствор сухой, следует добавить еще воды. Подобной смесью выравнивается поверхность фундамента. Сохнет основание около суток.
• Затем фундамент покрывается гидроизоляцией в 4 слоя и начинается процесс выкладывания кирпичных стенок печи.

Кладка печи

Выкладка кирпича осуществляется в соответствии с алгоритмом, на основании которого основывается положение каждой единицы в отдельности.

• Сначала кладем основание. Для этого делается разметка и после этого надо обязательно проверить диагонали. В итоге должна получится правильная геометрическая форма.
• Теперь начинаем кладку стенок. Для этого делаем пану сплошных рядов.
• Теперь нам надо разместить решетку. Для этого делаем в кирпиче вырез при помощи болгарки. Обнижение должно быть больше решетки на 5-ть мм. Это нас убережет от расширения материала при нагреве.

Делаем установку зольника

• После этого делаем кладку дальше. Так же одновременно делаем установку дверец. Их надо крепит при помощи проволоки. Которая продевается в рамку и после этого концы закладываются в кладку.

Внимание: Дверцы по контуру надо обмотать асбестовой нитью. Это надо сделать обязательно.

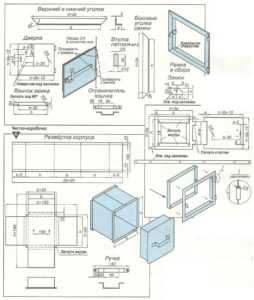

Установка дверец в печь

• Кладка рабочей часто делается с применением огнеупорного материала.
• Во время кладки следим за перевязкой. Шов не должен совпадать.
• Кирпич сначала надо выложить по длине и проверит правильность размещения. После этого при необходимости он подгоняется при помощи болгарки и только после этого кладется на раствор.
• Следим, чтобы шов был заполнен и не было дутиков.

В готовую печь необходимо вмонтировать металлические звенья: заслонку, дверцу в отверстие для топки, обрамление для трубы. После установки печи можно начинать использование по прямому назначению. Так что просмотрите фото и сделайте свой выбор. Инструкция поможет вам избежать ошибок.

iz-kirpicha.su

Печь из кирпича для гаража своими руками

Небольшая печь из кирпича сделанная своими руками: фото кирпичной печи с описанием изготовления.

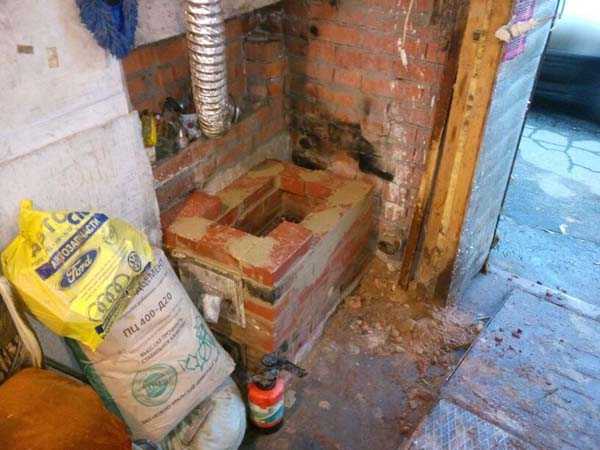

Для отопления гаража площадью 25 кв.м, автор решил выложить небольшую компактную печь из кирпича.

Материалы:

• Кирпич печной огнеупорный около 100 шт.
• Кладочная смесь «Терракот».
• Дверцы для топки и зольника.
• Колосники.
• Асбестовая труба и металлическая труба сечением 108 мм для дымохода.
• Гофра.
• Вентилятор.
• Металлический лист для варочной панели.

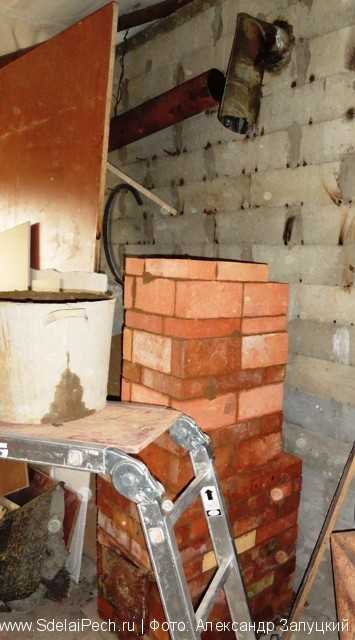

Далее несколько фото по кладке печи.

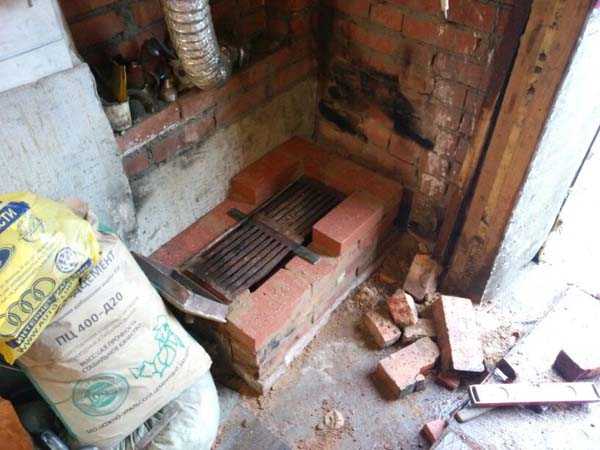

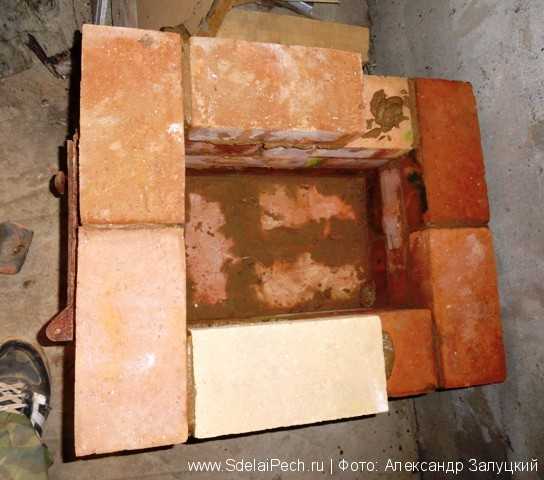

Первым делом автор выложил из кирпича зольник и поставил колосники.

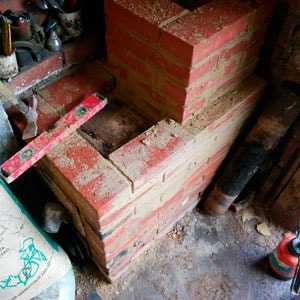

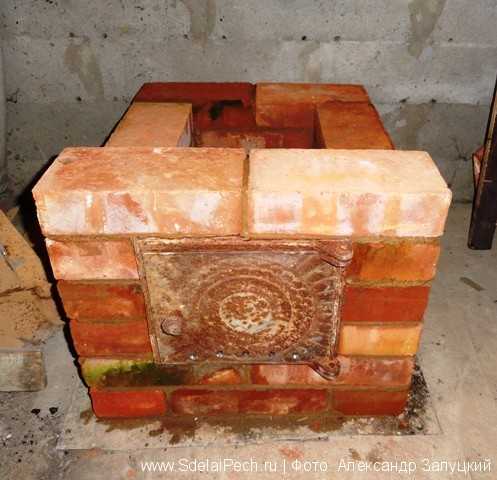

Кладка топки, установлены дверцы топки и зольника.

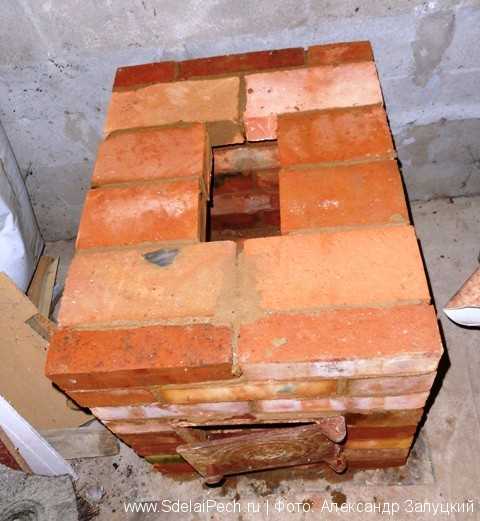

Сверху топки уложен металлический лист, начата кладка дымохода.

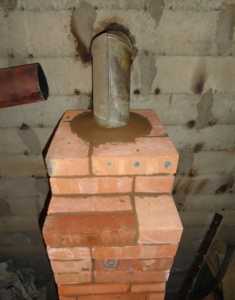

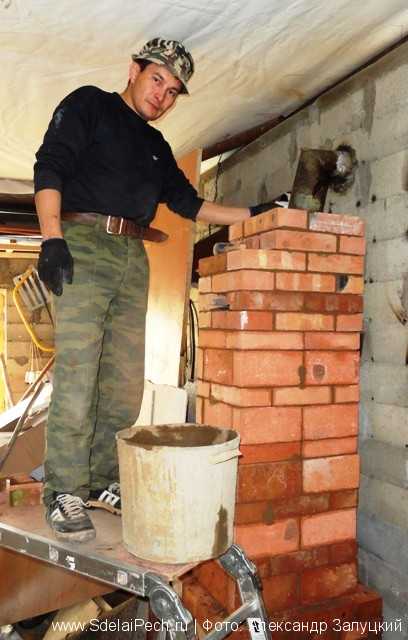

Для дымохода использовалась труба диаметром 108 мм, которая вставлена в асбестовую трубу выходящую на улицу.

Сквозь дымоход проходит боковая труба, с обратной стороны на трубу одета гофра, на гофре установлен вентилятор, труба нагревается в дымоходе и вентилятор дует теплый воздух в помещение гаража.

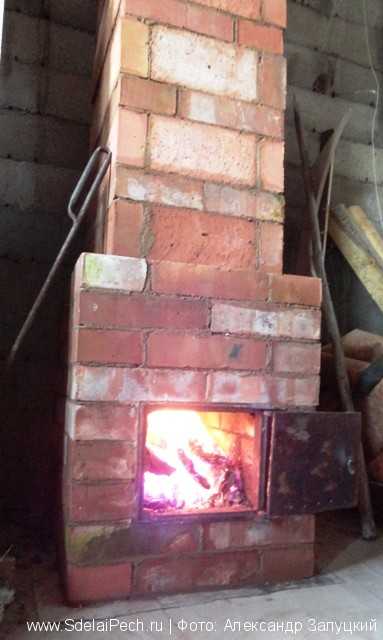

Вот такая простая кирпичная печь сделанная автором своими руками для отопления гаража.

Автор: Алексей Лутфуллин.

Загрузка…

sam-stroitel.com

пошаговая инструкция, схема кладки, фото

Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Какой кирпич выбрать для кладки?

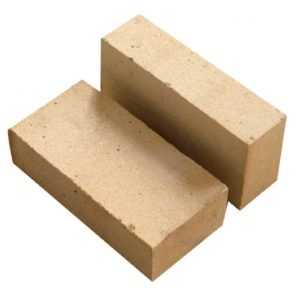

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация —  используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе «Кладка печи»).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

к содержанию ↑

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

• готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м³ кладки) * 0,26 м³ (объем кладки) = 122,2 кг;
• чугунная колосниковая решетка;

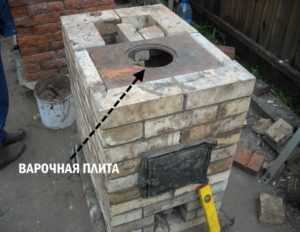

• чугунная варочная плита;
• металлический лист b=4мм — 600х1200 мм — 0,72 м^2;
• электроды для сварки — 1 пачка.

к содержанию ↑

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

• мастерок,
• кирку,
• отвес,
• уровень,
• кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

к содержанию ↑

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один — высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше — «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка;
• в него насыпаем песок и начинаем промывать под струей воды;
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

к содержанию ↑

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

к содержанию ↑

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий — снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

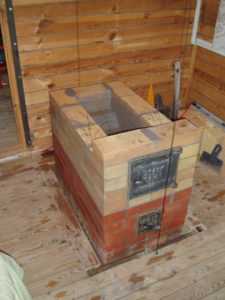

Пример готовой буржуйки из кирпича

к содержанию ↑

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

к содержанию ↑

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм		Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

к содержанию ↑

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

к содержанию ↑

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

к содержанию ↑

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

к содержанию ↑

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений.

pechnoy.guru

Кирпичная печь для гаража своими руками: как сложить из кирпича

В целях сбережения комфортных условий для автомобиля и своего здоровья кирпичная печь в гараж — лучший из возможных вариантов отопления для этих помещений. На сегодняшний день владельцем автомобиля является каждый третий житель нашей планеты. При этом любой из них старается предоставить своей машине должный уход, чтобы она прослужила без поломок как можно дольше. В то время как жители теплых тропических стран могут хранить своего «железного коня» под открытым небом, в наших широтах обойтись без гаража просто невозможно. Вполне понятно, что просто возвести гараж недостаточно, требуется еще позаботиться и о его отоплении, ведь в холодную пору будет очень проблематично ремонтировать автомобиль.

В гаражах часто бывают проблемы с качеством электропроводки, поэтому кирпичная печь для отопления будет отличным вариантом.

Электрические приборы не всегда могут в полной мере обогреть большое пространство гаража, при этом скачки напряжения в подвальных и загородных помещениях не редкость. Среди преимуществ кирпичной печки можно отметить:

• удобство использования и обслуживания;
• дешевизну топлива в сравнении с электрическими обогревателями;
• компактность конструкции;
• скорость нагревания помещения и длительность сохранения необходимой температуры.

Гараж — это довольно специфическое место, но при этом мужчины проводят в нем огромное количество времени, поэтому все вышеуказанные пункты имеют большую важность.

Выбор конструкции для гаража

Этапы кладки печи.

Кирпичная печь для гаража выбирается в зависимости от габаритов вашего помещения и, конечно, от финансовых возможностей. Печь в гараж может работать на углях или дровах, здесь выбор зависит от ваших личных предпочтений.

Печь из кирпича, которая работает на природном газе, способна обогреть даже огромные помещения, но это возможно только в случае, если гараж находится вблизи жилых домов и есть возможность подключиться к центральному газопроводу. Если же гаражный кооператив размещен на окраине города, то лучше обратить внимание все-таки на дрова или уголь в качестве топлива.

Печи из кирпича, что работают на дровах или угле, тоже помогут сэкономить, ведь разжигаться они будут только при нахождении человека внутри. Отлично подойдет небольшая ракетная печь. Соответственно не нужно тратить средства на отопление каждый день, вне зависимости есть вы внутри или нет. Конечно, эти виды печи тоже имеют ряд недостатков, одним из которых является хранение топлива. Если же размеры гаража позволяют, то дрова и уголь можно хранить внутри, но тоже нужно подметить: если помещение большое, то соответственно и топлива понадобится огромное количество и проблема может так и остаться нерешенной.

Необходимые строительные материалы

Инструменты для кладки кирпичной печи.

Если вы мало смыслите в стройке и финансовые возможности позволяют, можете нанять бригаду мастеров для возведения печки, но можно сэкономить и сделать печку из кирпича своими руками. Первое, что вам нужно, это запастись необходимыми стройматериалами — кирпичом и раствором.

Для печки не подойдет обыкновенный кирпич, что используют в постройке домов.

Он будет нагреваться до больших температур и треснет, поэтому потребуется огнеупорный кирпич. Лучшим вариантом для печки будет красный глиняный кирпич, так как он по своим свойствам не уступает натуральному камню, кроме того, он способен впитывать излишнюю влагу, что нередко встречается в подвальных и гаражных помещениях.

В качестве раствора для возведения печки подойдет обыкновенная вода и глина, иногда может потребоваться и песок. Речной песок нужен, если глина слишком жирная. Проследите, чтобы в глине не было примесей из камня, так как это существенно может повлиять на качество кладки, а в дальнейшем и на работу печки.

Техника строительства печи из кирпича

Фундамент под кирпичную печь.

После того как все строительные материалы готовы, нужно определиться с местом возведения печи, конечно, это очень проблематично, ведь большую часть пространства в гараже занимает автомобиль. Старайтесь выбрать такое место, где дымоход не будет врезаться на крыше в перекрытие, это может стать причиной разрушения кровли.

Если вы нашли подходящее место, требуется изначально вырыть небольшой по размеру котлован, туда будет заливаться фундамент. Как правило, для котлована самая оптимальная глубина составляет 70 см. На дно котлована укладывают щебенку и заливают раствором цемента. На котлован глубинной 70 см достаточно одного ведра цемента, 3 ведер песка и 1 ведра воды. Если раствор получится чрезмерно сухой, воды можно немного прибавить. Залив фундамент, его выравнивают и оставляют высыхать на протяжении суток. После того как бетон подсохнет, на него выкладывают слой гидроизоляции, и только поверх нее будет идти кирпичная кладка. В качестве основания кирпичной печи может быть лист толстой стали, который будет уложен на бетонный пол в гараже.

Как правило, первый и второй ряды кирпича выкладывают горизонтально, далее будут выставляться стенки печки и дверка. Их закрепляют с помощью металлической проволоки и пластин.

Схема дымохода кирпичной печи.

Начиная с 3 ряда кирпича по 6 включительно, требуется выставить небольшую камеру, где будут складываться в дальнейшем дрова или уголь.

Очень важно каждый ряд проверять на возможные перекосы и ошибки, для этого используйте рулетку или уровень. 7 ряд кирпичной кладки требуется выставить таким образом, чтобы внутри осталась полость величиной на 1 кирпич. 8 ряд требуется выставить плашмя, то есть сделать некое расширение. Следующий ряд выкладываем на ребро. 10 ряд — опять плашмя. 11 ряд — на ребро и один кирпич ставим посредине, тоже на ребро в виде некой перемычки между стенками печки. Все последующие ряды кладем по очередности «плашмя-ребро». В конечном итоге потребуется еще сделать отверстие для дымоходной трубы.

Не стоит забывать о дополнительных элементах, что обязательно должны присутствовать в печи, — дверки, подтопки, заслонки и др. В зазоры можно в дальнейшем вставить каолиновую вату и замазать глинопесчаным раствором. Если вы хотите, чтобы ваша печь не только грела помещение, но еще и выглядела эстетично, то не забывайте следить за ровностью и соответствием швов.

Возвести печку из кирпича сможет каждый мужчина, главное — четко придерживаться инструкции. Прежде чем начинать тестирование печки, обязательно дождитесь, пока все швы и кладка высохнут. Изначально не кидайте дрова в печь, а проверьте тягу, поджигая внутри печи небольшое количество опилок или бумаги. В дополнение к уже готовой печи можно также обустроить небольшую дровницу, чтобы топливо было защищено от влаги и осадков. Для этого подойдут металлические прутья, кожаные корзины или деревянные перекрытия.

//www.youtube.com/watch?v=_x70sLn_3cs

Подводя итоги, хотелось бы отметить, что какой ухищренной ни получилась бы ваша печка, обязательно требуется соблюдать правила пожарной безопасности, не оставлять печь без присмотра на длительное время и время от времени проверять тягу в дымоходе, чтобы избежать отравления чадным газом и пожара.

kubkirpich.ru

Печь в гараж за 4 часа

В предыдущей статье я уже описывал печь по проекту В.М. Колеватова.  Оказалось, что заказчик не будет в этом году еще зимовать в этом доме, а испытать конструкцию очень хотелось.

В выходной с утра перечитал еще раз книгу и решил сложить в своем гараже печь с прямоточными модулями Колеватова.  При необходимости отапливал гараж металлической печью, так что труба для выхода дыма из гаража уже имелась. Заодно проверю как будет работать печь с глухим подом. В имеющейся топочной дверке просверлил отверстия для подачи воздуха в топку и установил ее на второй ряд.

Печь делаю на скорую руку с минимумом резки.  В стенку топки положил один шамотный кирпич, чтобы потом замерить скорость его нагрева по сравнению с красным.

Выход из топки сечением в кирпич

На следующем ряду расширение

Потом ряд на ребро

Теперь опять сужение до размера кирпича

Опять на ребро

Ну и дальше в таком же духе.  На перевязку швов внимания не обращаю, в данном случае это для меня не важно

Ставлю задвижку и заужаю до диаметра имеющейся трубы  120 мм.

Зазоры забиваю каолиновой ватой и замазываю глинопесчаным раствором

А вот и первый дым

Печь греется, но пока об эффективности судить рано, кирпич еще сырой. Как просохнет буду замерять.

sdelaipech.ru

Буржуйка из кирпича своими руками

Буржуйка из кирпича своими руками, изготовленная для обогрева на даче или в гараже — это оптимальный вариант для таких помещений.

Буржуйка из кирпича своими руками

Обычно в подобных условиях используют небольшие металлические печки-буржуйки, так как они компактны и удобны. Однако, у них есть один существенный недостаток — они очень быстро нагреваются, но и также стремительно остывают. Поэтому в них постоянно необходимо в течение дня поддерживать огонь, а это значит, что нужно заготавливать большой запас топлива.

Умельцы придумали, как выйти из этого положения и сохранить тепло на более длительный срок — печь будет гораздо дольше оставаться горячей, если ее сложить из кирпича или обложить кирпичом.

Есть разные варианты буржуек, при изготовлении которых используют кирпич:

— печь, полностью сложенная из кирпича;

— комбинированная буржуйка, когда нижний ее отдел кирпичный, а для верхнего приспособлен газовый баллон или металлическая труба;

— чугунная печка-буржуйка, которую обкладывают снаружи кирпичной кладкой;

— кирпичная печка, обшитая сверху металлическими листами.

Чтобы выбрать подходящий вариант для использования в дачном домике, подсобной постройке или в гараже, нужно знать, какие объемы работы предстоит выполнить, изготавливая каждый из них, и какие инструменты для этого понадобятся.

Содержание статьи

Инструменты для строительства речи-буржуйки

Для изготовления кирпичной кладки буржуйки понадобятся следующие инструменты:

• Шпатели разной ширины.
• Мастерок и кельма.
• Резиновый, обычный молоток и молоточек с киркой.
• Шлифмашинка с кругами по камню и по металлу.
• Отвес и строительный уровень.
• Расшивка.
• Емкость для раствора.
• Электродрель и насадка-миксер для замешивания раствора.
• Кроме вышеперечисленных, для изготовления металлической части буржуйки, нужно подготовить другие инструменты — Аппарат для сварки металла и расходные материалы к нему, все необходимое оснащение сварщика – металлические щётки, молоток-секач и т.п. Хорошо, если в хозяйстве есть оборудование для резки металла – это упростит задачу с заготовками.

Для изготовления каждого из вариантов печи понадобится свой перечень материалов, в зависимости от формы буржуйки, конструкции и ее размера.

Буржуйка из кирпича

Кирпичная буржуйка не относится к работам высшей категории сложности

Любая буржуйка должна иметь небольшой размер — в этом-то и состоит ее основное преимущество перед массивными строениями, для которых не всегда может найтись место в небольших помещениях. Буржуйка, сложенная из кирпича — это обычная печка, только имеющая очень компактный размер. Как и любое отопительное сооружение, кирпичная буржуйка может иметь разные конструкции и служить только для обогрева помещения или же включать в себя еще и варочную функцию. Последняя будет не лишней как для дачного домика, так и для гаража.

Смелый набросок мастера — на схеме, в принципе, все понятно

Изготовление подобной печки и стоит рассмотреть, как самый оптимальный вариант.

Материалы для работы

Для возведения кирпичной буржуйки потребуются следующие материалы:

• Красный и шамотный кирпич.
• Колосник (чугунный готовый или самодельный из стального прута).
• Задвижка.
• Топливная и поддувальная дверцы.
• Одноконфорочная варочная панель.
• Труба для дымоотвода.
• Гидроизоляционный материал – рубероид.
• Асбестовый материал – удобнее всего использовать асбестовый шнур
• Стальная проволока.
• Стальная пластина, толщиной 4 ÷ 5 мм для отделения зоны дожига, если такая будет предусматриваться.
• Жаростойкая строительная смесь для кладочного раствора или же глина, цемент и песок.

Чугунные детали можно приобрести в специальном магазине

Когда приготовлены все материалы, можно приступать к работе. Начинается она, естественно, с подготовки основания.

Цены на огнеупорный кирпич

Огнеупорный кирпич

На что проводить кладку печи?

Любую печь нужно устанавливать на жесткую надежную основу.

Если в помещении, где будет строиться буржуйка, на полу — хорошая бетонная стяжка, то она вполне может послужить для такой печи фундаментом, так как конструкция, в принципе, небольшая и относительно не тяжелая. Если настил пола деревянный, но устроен из толстой доски, то он тоже иногда может выдержать массу печи, но лучше, конечно, обезопаситься и пойти другим путем – как указано ниже.

• На пол, изготовленный из тонкой доски, делать кладку не рекомендуется. В этом случае, придется перед тем, как возводить печь, устроить надежный фундамент. Он должен иметь размер на 10 ÷ 12 см шире в каждую сторону, чем основание печи.
• Для того чтобы залить фундамент придется демонтировать участок пола в том месте, где будет устанавливаться буржуйка.
• В грунте подпола роется котлован, глубиной в 300 ÷ 350 мм, в который засыпается и утрамбовывается слой песка – его толщина должна составлять 50 ÷ 70 мм.
• Сверху песчаной подушки засыпается щебенка средней фракции, которая тоже утрамбовывается.
• На щебенку укладывается арматурная сетка, а затем  устраивается из досок опалубка для заливки в нее бетона. Лучше всего соорудить ее так, чтобы она поднималась выше деревянного пола на 70 ÷ 100 мм.
• Следующим этапом в опалубку заливается грубая бетонная смесь, состоящая из цемента, щебенки и песка. После того как бетон будет залит, необходимо освободить его от воздушных внутренних пузырей — это делается «штыкованием» с помощью обычной лопаты, которой протыкается раствор в нескольких местах.
• Поверхность фундамента разравнивается и оставляется сохнуть. Этот процесс длится от двух недель до одного месяца, в зависимости от толщины, залитой конструкции. Для равномерности созревания и во избежание пересыхания и появления трещин, ежедневно в течение первой недели, начиная со второго дня, поверхность нужно увлажнять водой.

Залитый фундамент для малогабаритной печки

• После просыхания фундамента, прежде чем выкладывать первый ряд, на его поверхность укладывается на мастику лист гидроизолирующего материала — рубероида.

Если пол кажется надежным, и принято решение возводить печь без устройства фундамента, то основу под кладку все рано нужно подготовить.

• В этом случае на доски укладывается асбестовый лист, сверху которого настилается полиэтиленовая пленка.
• На пленку насыпают слой песка, толщиной в 8 ÷ 10 мм, на который и будет выкладываться первый ряд печи.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Кладка печи

• Раствор при выкладывании первого ряда накладывается только на торцы кирпича —  с подсыпанным снизу песком кирпич не скрепляется. Однако, для начала весь первый ряд лучше выложить насухо, чтобы определиться с его размещением и выровнять по уровню. Только после этого на торцы наносится раствор, и кирпичи скрепляются между собой.

Порядовка и общая схема компактной кирпичной буржуйки

• На втором ряду начинают монтаж дверцы поддувала. Ее устанавливают на слой густого глиняного раствора и закрепляют на проволоку, которую прикручивают к ушкам за специальные отверстия. Рекомендовано перед установкой дверцы обвернуть ее асбестовой веревкой или полоской, вырезанной из цельного листа. За дверцей формируется поддувальная камера.

Установка дверцы поддувала

• На третьем ряду камера поддувала накрывается колосниковой решеткой.

На место встала колосниковая решетка

• На четвертом ряду начинает формироваться камера топки и дымоотводные каналы. Кирпичи устанавливаются на торец. Внутри каналов устанавливаются подставки, на которые будет производиться кладка следующих рядов, так как должно остаться отверстие для выхода дыма. Кладка задней стенки производится без раствора.
• Выложив четвертый ряд, над ним устанавливают дверцу топочной камеры. монтаж ведется  по типу поддувальной, и дверцу временно закрепляют также с помощью проволоки, которая фиксируется кирпичами, устанавливаемыми по бокам.
• Пятый ряд выкладывается по схеме. Все кирпичи укладываются плашмя, кроме тех, что формируют дымоотводные каналы внутренними стенками.
• На шестом ряду кирпич устанавливается на торец, и этот ряд является последним, когда кирпич ставят таким образом. Задняя стенка кладется кирпичами, установленными на торец в два ряда.
• Седьмой ряд кладется согласно схеме.
• На восьмом ряду идет перекрытие топочной дверцы кладкой из двух кирпичей сверху. В этом ряду на задней стенке устанавливается стесанный кирпич, который будет направляющим для пламени в сторону конфорки.
• На девятом ряду на место, где будет укладываться варочная плита, помещаются асбестовые полоски, которые обеспечат герметичность между кирпичами и металлической деталью. Кладка идет, согласно схеме.
• На десятом ряду укладывается варочная плита и начинается формирование дымоходной трубы.
• На одиннадцатом ряду на дымоотводный канал устанавливается задвижка. Ее укладывают на асбестовые полоски и промазывают глиняным раствором.

Установка задвижки на канале дымохода

• Далее, идет кладка дымовой трубы на два ÷ три ряда, в которую затем пристыковывается металлическая труба, которая в дальнейшем выводится через стену или чердачное перекрытие и крышу. Нельзя забывать о ее жаростойкой изоляции при прохождении через горючие материалы стены или перекрытия. Изолируют трубу минеральной ватой, толщина которой должна составлять не менее 170 ÷ 200 мм.
• Сложенная печь оставляется сохнуть, топить ее сразу не рекомендуется. Чтобы ускорить процесс просыхания, в топку рекомендуется временно установить обычную электрическую лампочку на 100 ÷ 150 Вт и оставить ее включенной.
• Когда на чугунных закрытых дверцах прекратят оседать капли конденсата, или же такие испарения сократятся до минимума, печь можно начинать понемногу протапливать, что поможет ей высохнуть до конца. Топку для просушки нужно проводить с открытыми дверцами и задвижкой.
• Заниматься отделкой кирпичной буржуйки торопиться не следует — нужно дать ей поработать хотя бы сезон, так как на швах могут появиться трещины, которые перед отделкой нужно будет подремонтировать.
• Отделка поверхностей печки производится глиняным раствором. Его наносят шпателем и хорошо разравнивают. Вместо него можно использовать жаростойкие составы для печей и каминов.
• Далее, поверхность можно побелить или же облицевать декоративной плиткой.

Очень важно правильно оформить основание печи, чтобы песок, насыпанный под нее, оставался на месте. Поэтому вокруг буржуйки на полу рекомендовано уложить кафельную плитку или же закрепить металлический лист с заходом на кладку печи. Еще одним способом закрыть песок под печью является установка вокруг этого сооружения плинтуса, желательно — керамического.

Кирпичная буржуйка, обшитая металлом

Этот вариант буржуйки изготовлен из двух основных материалов — металла и шамотного кирпича, который способен выдерживать температуры, достигающие 950 ÷ 1000 градусов. Подобная печка очень долговечна и экономна в эксплуатации, благодаря хорошо продуманной конструкции.

Эффективное решение сохранения тепла: снаружи — металл, внутри — кирпич

Материалы для изготовления

Для ее изготовления потребуется приобрести следующие материалы:

• Стальной лист, толщиной не менее 3 ÷ 4 мм.
• Уголок стальной размером ориентировочно 40× 40×3.
• Шамотный кирпич.
• Колосниковую решетку.
• Дымоходную трубу.

Подготовка металлических деталей

Чертеж металлической составляющей комплексной печки

Опираясь на чертеж, на металлических листах вычерчиваются все детали будущей печки, а затем они вырезаются с помощью шлифмашинки, аппарата газовой или плазменной резки, сварочного аппарата. Для переноса чертежа на металл используют линейку, угольник, циркуль и портняжный мел.

На листах нужно расположить две боковые стенки, донную плоскость, верхнюю варочную панель, а также переднюю и заднюю стенки.

На передней панели размечается и вырезается топочное и поддувальное отверстие. Также на всех стенках можно сразу вырезать и форму ножек.

В верхней панели вырезается круглое отверстие для установки дымоотводной трубы.

Печка в разрезе — так легче правильно понять ее устройство

На данном схематическом разрезе составляющие буржуйку детали обозначены в следующем порядке:

1. — Металлический корпус.

2. — Дверца поддувала.

3. — Дверца топки.

4. — Решетка колосника.

5. — Шамотная кладка.

Монтаж буржуйки

Монтаж ведется попеременно — то сварочные, то кладочные работы

Изготовление металлического корпуса осуществляется следующим образом:

• Изнутри производится сварка сплошным швом одной из боковых стенок с передней и задней.
• Далее, делается разметка места, куда будет приварено дно конструкции, а затем производится сварка, также сплошным швом.
• Когда три панели будут сварены, необходимо устроить поддерживающие элементы для кладки кирпича. Их изготавливают из металлического уголка, который приваривают к стенкам по всему внутреннему периметру корпуса, на уровне верхнего края поддувального отверстия. Две металлических полосы приваривают к уголкам, установленным на задние и передние стенки на расстоянии друг от друга, которое равно ширине колосника.
• Следующим шагом идет переноска сваренной конструкции на подготовленный фундамент, так как впоследствии, с уложенными внутри кирпичами, перенести ее будет гораздо сложнее или даже невозможно.
• Переставив корпус на его «штатное» место, можно приступать к кладке шамотного кирпича.

Для кладки понадобится кирпич следующих размеров:

Кирпичи для внутренней кладки буржуйки

1. — Цельный кирпич, имеющий размер 230 × 113 × 65 мм — 36 штук.

2. — Половина кирпича, разделенного вдоль, размером в 260 × 62 × 65 мм — 4 штуки.

3. — Половина кирпича, разделенного поперек, размером в 172 × 113 × 65 мм — 2 штуки.

• На кирпичах, предназначенных для укладки колосника, нужно устроить в по краям пазы, и утопить их вглубь кладки настолько, чтобы колосник был установлен плотно и вровень с поверхностью топочной камеры. К сожалению, на рисунках этот момент четко не обозначен.
• Далее, на устроенные из уголка подставки делается первый ряд кладки, он должен как бы нависать над поддувальной камерой.

Начало выполнения внутренней кладки

• Следующие действия проводятся по задней и по боковым стенкам, а на передней панели оставляется отверстие для топки. Кирпич устанавливается на торец и плашмя —  на рисунке очень хорошо видна его правильная установка.

Выкладка боковых стенок буржуйки

• Перед тем как производить дальнейшую кладку, в оставленный посередине квадратный проем, устанавливается колосниковая решетка.

Формируется проем под топочную дверцу

• Далее, завершается выкладка кирпича стенок до верха. Чтобы кирпич жестко держался над отверстием для топки, оно перекладывается металлической полоской.
• Затем, необходимо перекрыть верхнюю часть конструкции. Это делается с помощью десяти кирпичей, с двух их которых срезано по ¼ части. Обрезанные кирпичи укладываются в задней части конструкции — они образуют отверстие, в которое будет монтироваться дымоотводная труба. Для жесткости перекрытия под кирпичи потолка, по его середине также укладывается металлическая полоса.

Завершение кладки — полное перекрытие топочной камеры кирпичом

• Кладка должна производиться без раствора, но можно его и применить. Для этого используется жаростойкая смесь, специально предназначенная для кладки каминов и печей.
• После того как кладка будет завершена, приваривается вторая боковая стенка и крыша печки, в которую монтируется патрубок. На него будет привариваться труба, выводимая на улицу. Наружные сварочные швы нужно сделать как можно аккуратнее.

Дверца для топки

Следующим шагом изготавливается дверца топки по приведенной ниже схеме.

Чертеж для изготовления дверцы топки

• Из стальных листов вырезаются и привариваются в намеченных местах вырезанной дверцы ушки, имеющие отверстие. Эти приспособления и будут играть роль навесов.

Дверца топочной камеры

• С противоположной стороны к ушкам устанавливают в просверленное отверстие ручку, к которой с внутренней стороны дверцы приваривается язычок. При повороте ручки, он тоже будет поворачиваться и не позволит дверце самопроизвольно открыться.

Простейший замок для закрывания дверцы

• На стенке приваривают элементы с отверстиями, которые тоже можно назвать проушинами. Между ними и будет вставляться дверное ушко. Отверстия совмещаются, и в них устанавливают крепежный штифт, который будет удерживать дверцу, но не помешает ее открыванию и закрыванию.

Подвеска дверцы на корпус печки

• Таким же образом изготавливается и устанавливается поддувальная дверца. Для дверных панелей можно использовать куски металла, ранее вырезанные из передней панели, предварительно обработав их края, чтобы они смотрелись более эстетично.

Дверца зольника-поддувала отличается, в принципе, только линейными размерами

• После того как печь-буржуйка будет готова, стоит зачистить наружные сварочные швы, а затем окрасить жаростойкой краской.

Эта конструкция буржуйки имеет ряд неоспоримых преимуществ перед другими видами этих компактных маленьких печек:

• Она не требует большого количества топлива для обогрева помещения, так как надолго сохраняет тепло.
• Слой из жаростойкого шамотного кирпича предохраняет металл от прогорания.
• Компактность этой печи позволяет установить ее даже в небольшом помещении.
• Для такой конструкции можно использовать металл разной толщины.
• Корпус не требует отделки дорогими материалами — достаточно нанести на металл жаростойкую краску, и печь будет смотреться вполне эстетично.

Чугунная буржуйка, обложенная кирпичом

Чтобы повысить теплоотдачу и увеличить экономию топлива, обычные чугунные печи-буржуйки часто обкладывают кирпичом. Особенно актуален этот процесс для банной печи из металла, потому что, когда она раскаляется, есть риск получить очень серьезный ожог.

Еще один вариант — металлическая буржуйка, обложенная кирпичом

Обкладывают кирпичом буржуйки, установленные и в других жилых помещениях, так как хорошо выполненная кладка смотрится весьма респектабельно и эстетично.

На схеме хорошо видна циркуляция воздуха вокруг чугунной печи, обложенной кирпичной кладкой. Мощный конвекционный поток горячего воздуха способствует очень быстрому прогреву всего объема помещения.

Схема создаваемых конвекционных потоков

Так как производится обкладка уже установленной печи, значит, фундамент заливать уже не придется, а это значительно облегчает работу. С раствором для кладки также не будет проблем, так как в специализированных магазинах продаются сухие смеси для изготовления жаростойких растворов, с помощью которых закрепляется кирпич. Остается только подготовить место вокруг постройки и начать работу.

Кладка кирпича вокруг металлического корпуса

• Укладывая основной первый ряд, необходимо один кирпич к другому подгонять по уровню, так как он задаст ровность всей кладке. Лучше всего провести этот процесс вначале насухо, и при необходимости подогнать ряд до идеальной горизонтали с помощью подкладок. В качестве последних можно использовать старую керамическую плитку или другой, жесткий, негорючий и не впитывающий влагу материал.
• Выверив сухую кладку первого ряда, можно готовить раствор и укладывать кирпичи на него, подкладывая выравнивающие элементы.
• Первый ряд кладут вплотную к металлической поверхности. Кирпичи должны лежать не вдоль боковой стенки печи, а перпендикулярно ей. Таким образом, создается ровная жесткая основа для дальнейшей кладки — своеобразный фундамент.
• Далее, проводится разметка по уложенному первому ряду, так как остальные ряды выкладываются не вплотную к металлической поверхности печи, а на расстоянии от 50 до 100 мм. Если не соблюсти это правило, то кирпич будет плохо прогреваться или не будет достигнуто эффекта длительного сохранения тепла, ради которого, в первую очередь, и проводится данное технологическое мероприятие.

Оптимальным считается зазор между двумя поверхностями в 50 ÷ 70 мм. Устроив его, можно гарантировано достичь поставленной цели.

Разметка проводится с помощью метровой линейки и мела. Рекомендовано вымерить нужные расстояния и вычертить то место, где будет выкладываться второй ряд.

• Задать направление стене, сохраняя нужный зазор, можно, уложив на первый ряд вплотную к чугунному корпусу подготовленные куски кирпича, имеющие нужную ширину зазора.

Эти «калибрующие» куски кирпича укладываются на раствор, а рядом с ними начинают возводить обкладочную стенку.

• Кирпич в стенке может устанавливаться как на торец, так и обычным образом, плашмя, на усмотрение мастера. Однако, нужно учесть, что при укладке кирпича плашмя, его понадобится в два раза больше.
• Выполнив кладку двух рядов, на третьем необходимо оставить между кирпичами несколько отверстий для обеспечения воздушной циркуляции в зазоре между металлической и кирпичной поверхностями.
• Производя кладку, необходимо держать под контролем вертикаль стены и горизонталь рядов, постоянно проверяя эти параметры с помощью отвеса и строительного уровня.
• Если необходимо получить красивую аккуратную кладку, швы между рядами оформляются с помощью расшивки, но это необходимо делать сразу пока кладочный раствор не схватился. Также важно соблюдать одинаковое расстояние между рядами и кирпичами в ряду, чтобы швы получались ровными. Иногда для этой цели используются разметочные рейки, имеющие нужные параметры.

Печка до и после обкладки ее кирпичом

Когда до окончания кладки останется два ряда, в предпоследнем из них также необходимо оставить зазоры между кирпичами в нескольких местах —  через них в комнату будет поступать тепло в процессе конвекционной циркуляции воздуха.

Сложить буржуйку из кирпича гораздо проще, нежели возвести одну из моделей массивных печей. Если имеется под рукой схема конструкции компактной буржуйки, нужный материал и необходимые инструменты, не сомневаясь можно браться за дело.

Видео: компактная кирпичная печка своим руками

+

Объемы и сложность работы при обкладке уже готовой и установленной металлической буржуйки также видятся вполне доступными даже для новичка. Главное — не торопиться и не лениться проверять выложенную стену и ряды по уровню, так как если в сторону уйдет один из рядов, дальнейшая кладка тоже не будет ровной, и большую часть работы придется переделывать.

stroyday.ru
