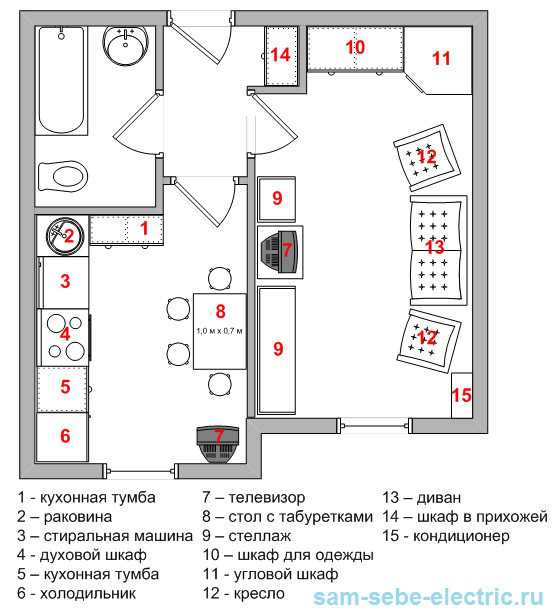

После составления плана размещения бытовой техники и мебели в однокомнатной квартире предлагаю нарисовать все розетки. Когда они лягут на лист бумаги будет намного проще определиться с количеством линий (кабелей) и их последовательностью соединения. Не будете же вы к каждой розетке тянуть от щитка свой кабель. Их стоит объединять в небольшие группы согласно места размещения и мощности потребителей. Ниже подробно рассмотрим как это сделать и как не забыть про все розетки.

Подробности: Опубликовано: 07 Август 2015; Просмотров: 8158

С данного материала начинаю публиковать серию статей на тему организации электропитания в однокомнатной квартире. В них вы узнаете ответы на все вопросы, касающиеся этой темы – это от планирования начинки распределительного щита и заканчивая установкой розеток. Здесь рассмотрим вопрос, с которого необходимо начинать этот интереснейший процесс.

На первом этапе вам нужно нарисовать один раз план квартиры и …

Читать обязательно!

Выбор автоматического выключателя по номиналу
Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

Правильный расчет сечения кабеля
Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

sam-sebe-electric.ru

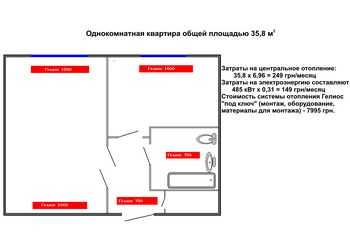

Электрика в однокомнатной квартире

В этой статье мы рассмотрим один из типовых проектов — электрика в однокомнатной квартире. Как реализовать электромонтаж от проекта до розеток при минимальных затратах и в короткие сроки.

Что же мы имеем в наличии:

Площадь квартиры около 30 квадратных метров

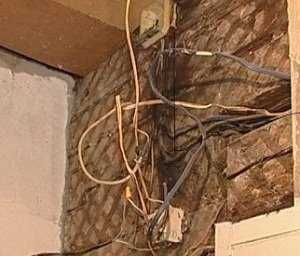

Старая алюминиевая проводка, находящаяся в плачевном состоянии
Желание произвести качественный электромонтаж за адекватные качеству деньги

Давайте начнем. Первое и единожды правильное решение — проект. Садимся поудобнее за рабочий стол, напротив себя располагаем план БТИ и начинаем рисовать. В однокомнатной квартире эта работа не займет у вас много времени и вы наглядно сможете себе представить где и что вам нужно расположить. Можете заранее нарисовать диван, журнальный столик, шкаф, телевизор, мебель на кухне. Все это облегчит ваш труд и вам станет на много понятнее, где же должны быть розетки, выключатели, освещение, в каком количестве.

Теперь идем в коридор и смотрим, есть ли у вас в квартире распределительный щиток? Если нет — думаем, хотим ли мы его видеть внутри квартиры. Если да, то нам потребуется перенести его с площадки. Ничего сложного в этом нет. Если же щиток в квартире имеется, то скорее всего он был свидетелем постройки этого дома и требует однозначной замены на новый. Грамотнее всего будет сделать встроенный щит, для которого понадобится изготовление ниши. Вводной щит — сердце вашей электрики, его изготовление и установка это работа для профессионалов своего дела. В результате вы получите готовый продукт с гарантией!

Следующим этапом будет разделение на группы. Для чего это делается — чтобы в случае короткого замыкания или других неисправностей мы не остались без электричества во всей квартире. Площадь у нас небольшая, групп будет не много.

Стиральная машинка — для нее мы всегда выделяем отдельный кабель. Если она расположена в ванной, то к ней же можем добавить дополнительную розетку около зеркала.
Духовой шкаф или плита. Если газовые — вычеркиваем, если электрические — необходимо провести свой кабель строго для них.

Розетки на кухне. Эта группа будет служить исключительно для кухни. Приборов на кухне достаточно много и потребляют они много. Именно поэтому для них выделяется своя линия.
Розетки в прихожей и комнате. Все остальное электрооборудование мы разместим на этой группе, так как потребителей у нас остается не так уж и много.
При наличии кондиционера мы так же закладываем отдельный кабель для него.
Освещение — проще всего выделить его в одну группу на всю квартиру. Но при желании и для большего удобства групп можно сделать две.

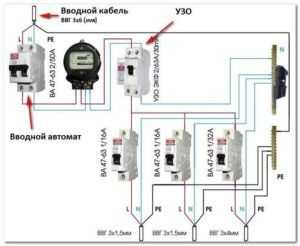

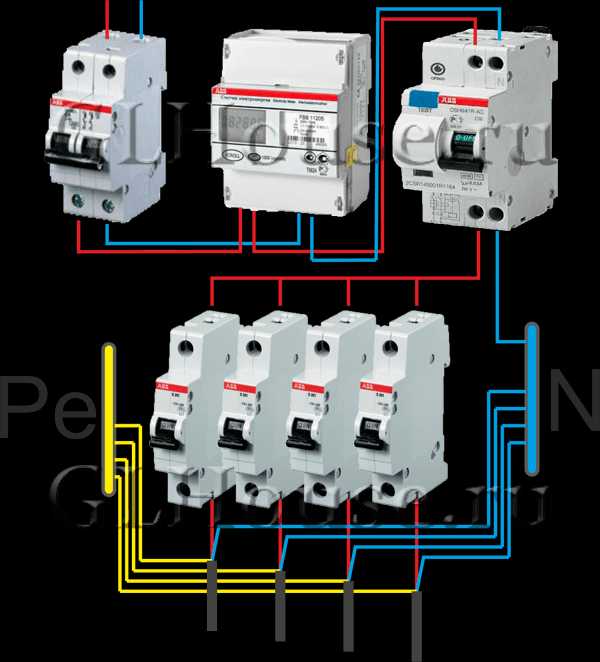

В недорогом варианте без электрической плиты и кондиционера, с одной линией освещения мы получаем 4 группы в щите. Значит электрический щит будет состоять из:

Вводной автомат
Счетчик
УЗО
Автомат стиральной машины
Автомат розеток для кухни
Автомат розеток для комнаты
Автомат освещения

Выключателей в усредненном варианте тоже не наберется заоблачных цифр. Для электрики в однокомнатной квартире достаточно будет 4 выключателей.

Прихожая
Ванная — туалет
Кухня
Комната

С розетками так же все очень просто. В стандартном варианте их будет 12-14 штук на всю однокомнатную квартиру.

Стиральная машина плюс еще одна дополнительная для бытовых нужд в ванной комнате
На кухне будет достаточно 3 — 4 розеток
Одну в прихожей для пылесоса, что бы не таскать удлинители
Остается зал. Для среднего варианта достаточно 5 — 6 розеток.

Последним осталось освещение. Для комфортного проживания расположим 5-6 светильников.

Дополнительно необходимо провести кабель для интернета и телевидения. Добавляем к нашему списку звонок. На этом проект мы можем завершать.

Вариантов монтажа существует несколько. Кабельные трассы прокладываются в полу — под стяжкой, по потолку и закрываются гипсокартонным или натяжным потолком, в штробах по стенам. Немаловажно подключение кабеля в распределительных коробках, но мы рекомендуем вам проводку без распределительных коробок. Этот способ хорош тем, что у вас не будет скрытых распределительных коробок и все распайки будут находится в подрозетниках. Это упростит дальнейшее обслуживание.

Останется подобрать качественную фурнитуру, и наслаждаться новым ремонтом и работающей электропроводкой. Хорошо когда работу выполняют профессионалы в соответствии с нормами и при наличии необходимого инструмента. В этом случае электрика в однокомнатной квартире будет выполнена быстро и качественно.

www.glhouse.ru

Схема электрики в однокомнатной квартире

Схемы электропроводки квартир(69 схем и 15 электропроектов)

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат .Отмечу,что в этих схемах нет никакого определенного подбора. Схемы собраны без системы и их объединяет только одно,все они относятся к электропроводке квартир и комнат,включая схемы освещения,схемы разводки розеток,схемы уравнивания потенциалов и схемы квартирных электрических щитков.Также замечу,что схемы не являются инструкцией к исполнению,а всего лишь пример работ различных авторов.

Схемы электропроводки квартир дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и по исполнению схемы электропроводки квартир деляться на принципиальные и монтажные. Принципиальные схемы электропроводки квартир дают самое общее представление об электропроводке квартиры. Монтажные схемы электропроводки показывают технологичесие особенности электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схема электрики в однокомнатной квартире

Квартира 40кв.м. Расписал, что, куда и сколько будет подведено. Прошу указать на явные ошибки, если таковые есть. Буду благодарен любым советам и замечаниям. В электрике знаний у меня практически ноль, советовался с приятелем. Очень нужны дельные советы и корректировки, чтобы когда начну делать ремонт, четко представлять, что нужно купить, что и куда мне нужно тащить и подключать.

Комната и лоджия (нижние розетки):

На все нижние розетки комнаты необходимы две разные группы(линии) проводов.

Сечение каждого провода 3×2.5(медь) автомат 16А на каждый провод.

Нижнюю розетку балкона подвесить на одну из линий комнаты.

Комната и лоджия (верхний свет):

На верхний свет комнаты и балкона необходима одна группа (линия) проводов.

Сечение провода 3х1.5(медь) автомат 10А.

Комната, или лоджия (кондиционер):

На кондиционер который будет установлен в комнате, или балконе необходима одна группа (линия) проводов.

Сечение провода 3х1.5(медь) автомат 10А.

Коридор (нижние розетки):

На нижние розетки коридора необходима одна группа (линия) проводов.

Сечение провода 3х2.5(медь) автомат 16А.

Коридор, кухня, ванная ( верхний свет)

На верхний свет коридора, кухни и ванной комнаты с вентиляцией в ванной

Сечение провода 3х1.5(медь) автомат 10А.

Ванная комната (нижние розетки, стиральная машина, теплый пол.)

На нижние розетки ванной комнаты необходима одна группа (линия) проводов:

Схема и разводка электрики в квартире – советы и отзывы

Содержание

Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

Варианты соединения элементов в электрических цепях ↑

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.

Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.

Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку электрической проводки ↑

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.

“Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.

“Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки ↑

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:

Освещение #8212; жилые комнаты, кухня и коридоры;

Электроснабжение #8212; жилые комнаты;

Электроснабжение #8212; кухня и коридоры;

Освещение и электроснабжение #8212; санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;

При наличии в квартире электроплиты, ее также следует обособить от других.

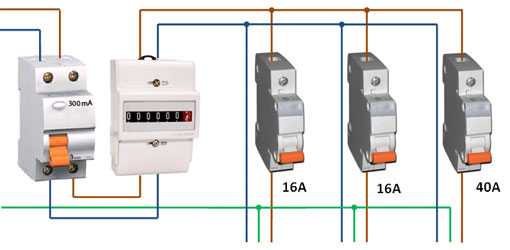

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО #8212; защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.

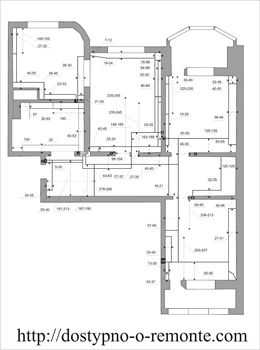

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

Соблюдение требований, условий и норм ↑

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;

Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;

Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.

Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;

Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;

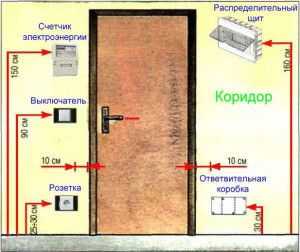

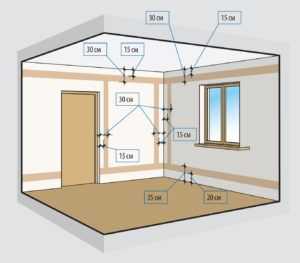

Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;

Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки #8212; 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.

Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;

Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.

Базисные варианты обустройства в квартире электрической системы ↑

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

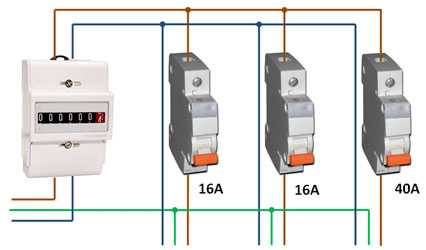

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

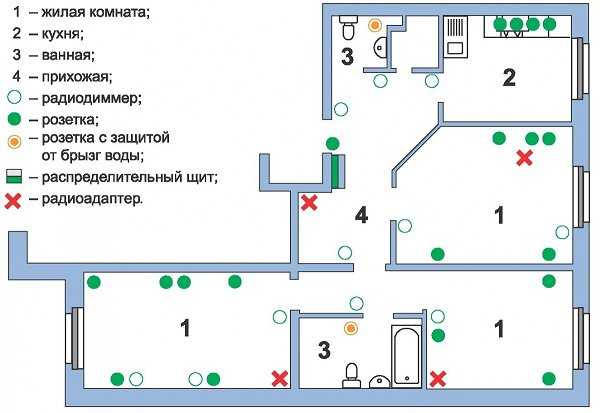

Рекомендуемая схема разводки электрики в многокомнатной квартире

На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).

При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.

При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры. Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники. Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому

Наиболее предпочтительно будет, если работу по разводке электрики в квартире выполнят опытные квалифицированные специалисты, которые выполнят ее на профессиональном уровне и с гарантией, и тем самым избавят вас от ошибок и рисков.

Видео урок: самостоятельное выполнение электрической разводки в квартире ↑

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.

Схема электропроводки в квартире

kazap.ru

Схема проводки в однокомнатной квартире

Схема проводки в однокомнатной квартире (однушке)

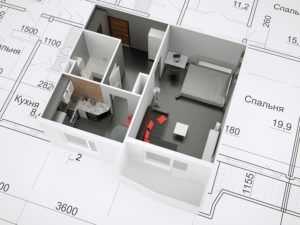

План электропроводки однокомнатной квартиры

Однокомнатная квартира сегодня встречается нередко. Многие россияне, например, в Москве, позволить себе приобрести жилье с большой площадью не могут. Приходится ограничиваться 1-комнатными квартирами. Данный типовой вариант квартир отличается собственной электросетью, состоящей из определенного количества электрических проводов. Узнаем из статьи подробно о схеме «однушки».

Как устроено электросопровождение в однушке

Большая часть современных 1-комнатных квартир – это наследие советского прошлого. Такие квартиры строились либо двадцать или тридцать лет назад, либо остались еще со времен более далеких. В те времена на меди нещадно экономили, а сеть электричества формировалась посредством алюминиевой проводки. Сегодня такой материал считается полностью непригодным для применения.

Схема электропроводки в однокомнатной квартире

В итоге, собственники 1-комнатных жилищ оказываются перед сложной проблемой замены всей электрической проводки в доме. Чтобы грамотно, а самое главное безопасно осуществить замену, приходится искать схему прокладки.

Для начала отметим, что все «однушки» возводились в различных типовых зданиях. Это могли быть панельные дома, кирпичные, каменные и т.д. По этой причине каждая из таких квартир обосабливалось отличием планировки. Но, как ни крути, схема у всех жилых помещений практически одинакова.

Разница может заключаться только в количестве источников электропитания и лампочек. А данная особенность зависит, соответственно, от квартирной площади, классифицируемой, как 1-комнатная.

Большой минус классической схемы

Стандартной схемой электрической проводки «однушки» является классическая. Она состоит и 2-х ветвей, подающих электропитание в прихожую и гостиную, а также в санузел и кухню. Каждая из линий, что очень интересно, может использоваться и для освещения, и для снабжения током электроприборов.

Схема электропроводки в квартире однокомнатной

Минус такой схемы налицо. При появлении КЗ в розетке или лампочке, обесточивается вся квартира. Понятно, что благоприятной и идеальной такую схему считать нельзя.

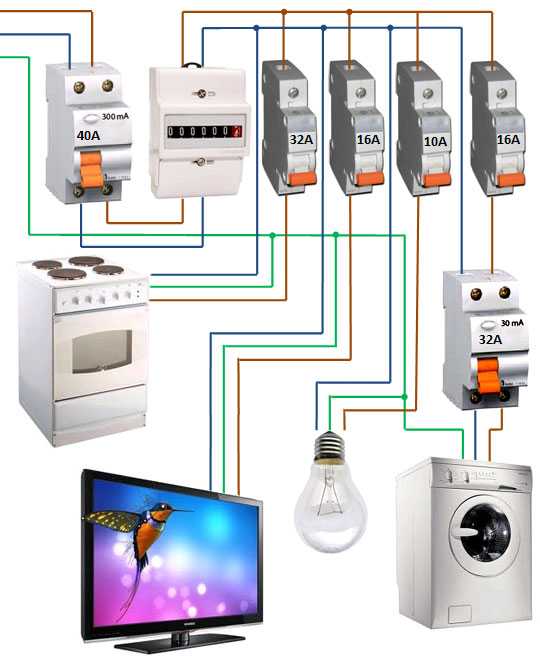

В некоторых случаях вышеприведенная схема из 2-х ветвей дополнялась еще одной веткой, питающей электроплиту. Последняя, как известно, является чересчур мощной, требует намного больше тока.

Отдельный кабель дополнительного свойства используется в этом случае, как единственный вариант для повышения уровня безопасности и минимизации нагрузки на контур. Но такую схему лучше полностью заменить, и не пользоваться ею вообще.

Наиболее эффективная схема

Намного целесообразнее применять в «однушке» схему, подразумевающую отдельные линии для каждой из электрогрупп. Другими словами, одна из линий должна подавать электричество к розеткам, другая – к лампочкам, третья – к приборам с мощным потреблением тока.

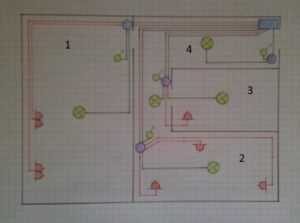

Схема электропроводки однокомнатной квартиры

Изначально, чтобы построить такую схему, надо разделить квартиру на 4 части. Первую из частей будет представлять жилая комната, вторую кухня, третью санузел, а последнюю – коридор.

Практически в любой схеме электрическая проводка обозначается цветом. Это либо красные, либо черные линии. Они подведены к распредкоробке. Каждая из линий – это отдельная ветка, подающая ток.

Примечание. Как правило, один цвет указывает на то, что линия отвечает за подачу тока на розетки, другой цвет – на линию, подающую ток на элементы освещения.

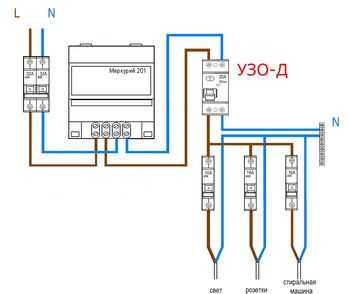

Силовой щит и его функции

Распредсиловой элемент или щит, это центр, содержащий фиксированное число автовыключателей. В электрике принято различать УЗО и АБ выключатели. И одна ветка линий должна интегрироваться к обоим устройствам. Но сила тока не должна быть более 2-х кВт. И еще важно соблюдать правило: сколько линий электричества заходит в жилое помещение, столько выключателей и должно использоваться.

Силовой щит непосредственно связан с общим щитком, расположенным на лестничной площадки. Между ними ставится электросчетчик, а перед ним монтируются еще комнатные выключатели.

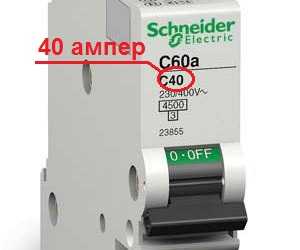

Примечание. Важно соблюдать еще одно правило: теххарактеристики выключателей должны зависеть от общемощностных показателей электрических приборов, имеющихся в квартире.

Полезно будет также знать одно исключение. Если в «однушке» размещено фиксированное число установок, с пропускной способностью 6-8 кВт, то по правилам надо использовать выключатели, минимум рассчитанные на 37А.

Электропроводка в однокомнатной квартире и схема

Однако монтаж таких выключателей считается нецелесообразным ввиду того, что большинство «однушек» используют советскую схему проводки.

Если у вас возникнут какие-либо вопросы, связанные с заменой старой схемы на новую, обращайтесь к нам. Профессиональная команда электриков окажет услуги в городе Хабаровск и его окрестностях всем желающим.

Электропроводка в однокомнатной квартире. Примеры схем

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

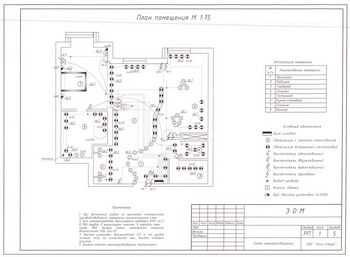

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

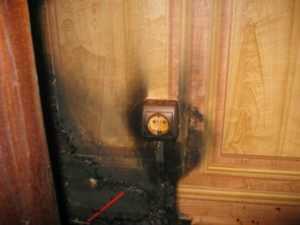

несчастный случай. сгоревшая розетка и электропроводка

Поэтапное формирование общей схемы электропроводки

Составляя план разводки кабелей, необходимо разделить черчение схемы проводки на четыре этапа, по одному для каждого помещения типичной однокомнатной квартиры (жилая комната, прихожая, кухня,санузел).

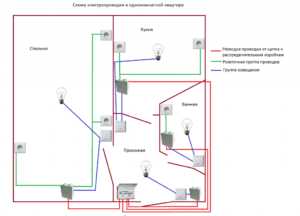

Пример схемы разводки электропроводки в однокомнатной квартире

Независимо от плана жилища, продумывать электропроводку необходимо для каждого помещения в отдельности, исходя из специфики предназначения каждой комнаты.

Под спецификой следует понимать использование электроприборов и оборудования, а также расположение розеток, выключателей, органов управления. Необходимо ознакомиться (информация имеется на данном ресурсе) со спецификой устройства электропроводки в каждом помещении квартиры, составляя своими руками общую схему.

Расчёт кабелей исходя из нагрузки

При составлении схемы разводки проводов для каждого помещения необходимо придерживаться основополагающей последовательности действий, которые исходят из логической цепочки понятий, объяснение которых выходит за рамки данной статьи:

Каждый электроприбор потребляет ток, на который должна быть рассчитана электропроводка.
При подключении на один кабель несколько электроприемников, их токи суммируются, а значит, поперечное сечение проводов должно быть рассчитано на данную сумму.

Таблица выбора сечения провода по току и мощности

Каждая линия проводки должна быть защищена автоматическим выключателем, рассчитанным на номинальный ток проводов в цепи с наименьшим сечением.

Поэтому необходимо правильно рассчитать сечение предполагаемых к установке проводов, и указать их на план схеме. Методику самостоятельного расчёта сечений по току или потребляемой мощности, можно найти на данном ресурсе, или взять у других заслуживающих доверия источников.

Пример схемы коммутационных аппаратов разделенных на группы и сечения кабелей для однокомнатной квартиры

Там же можно найти описание видов электропроводок, способы их укладки и типы используемых кабелей.

Разделение электропроводки на отдельные линии

Ещё один принцип, которого стоит придерживаться, независимо от предназначения помещения однокомнатной квартиры, составляя своими руками схему её электропроводки – это разделение потребителей на группы.

Пример схемы электропроводки в квартире

Минимальный вариант – группа розеток и освещения. Это означает, что от квартирного щитка должны идти отдельные защищённые автоматами кабели для розеток и электроосветительных приборов.

Помимо электробезопасности, такой подход выгодно отличается в плане удобства замены своими руками выключателя или розетки – будет возможность пользоваться электроосветительными приборами, не отключая электричество в квартире целиком.

Схема для ванной

Для мощных потребителей электроэнергии, таких как бойлер, электроплита, кондиционер, холодильник, необходимо прокладывать отдельную линию.

Схема электропроводки на кухне

Данное требование обосновано тем, что сечение проводов, обеспечивающих питание данных электроприборов должно быть большим, чем для кабелей, питающих менее мощное оборудование.

Соответственно, защитный автомат, рассчитанный под данное сечение, может не сработать, если в подключенном последовательно кабеле с более тонкими жилами появится сверхток, приводящий к перегреву, оплавлению и возгоранию изоляции.

Защита от поражения

Все группы розеток необходимо снабдить УЗО, реагирующими на утечки тока через тело человека или изоляцию. Таким способом реализуется защита от поражения при появлении опасного напряжения на корпусе электроприборов, и обеспечивается противопожарная безопасность. В отношении ванной комнаты, наличие УЗО является обязательным условием при установке розеток .

Желательно установить УЗО и на линию освещения тоже, особенно для ванной комнаты. Например, металлические части настенных светильников могут оказаться под напряжением и стать причиной поражения при их касании.

К тому же, в распределительной коробке, выключателе или клеммнике люстры может оказаться вода по вине соседей сверху. Попадание воды на токопроводящие поверхности не вызовет короткого замыкания и не заставит сработать автомат, но может стать причиной утечки, приводящей к порче изоляции и осветительного оборудования.

УЗО должны подключаться последовательно с защитным автоматом, причём номинальный ток УЗО должен быть на одно значение выше.

Схему УЗО + автомат можно заменить дифавтоматом, сочетающим в себе оба эти устройства, которые устанавливаются в квартирном распределительном щитке.

Сам щиток должен находиться в доступном месте на высоте, недосягаемой для маленьких детей.

Высота установки Распредщита в коридоре

Необходимость соблюдения правил и нормативов

При составлении схемы электропроводки, для того, чтобы не случайно не повредить при установке проводов другие коммуникации, необходимо иметь под рукой план их разводки в квартире.

Сверившись с расположением трубопроводов и различных кабельных линий, нужно провести электропроводку. по возможности избегая её пересечения с данными коммуникациями, придерживаясь правил прокладки электропроводки. которые детально описаны на данном ресурсе.

пример расположения проводки в комнате

Для удобства в данной статье выложены цитаты из правил устройства электроустановок (ПУЭ) и строительных норм и правил (СНиП).

Данные нормативы также включают расположение электропроводок, розеток и выключателей относительно дверей, стен, пола и потолка. Определяют точное местоположение проводки и электрических точек в квартире, указывая на плане расстояния в метрах или миллиметрах.

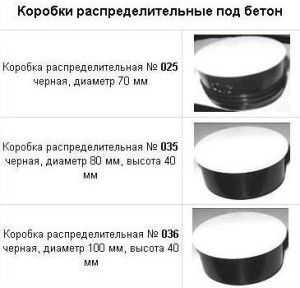

Поскольку к распределительным коробкам должен обеспечиваться доступ, то их количество можно уменьшить — планируя разводку проводов под розетки и выключатели, стоит планировать таким образом, чтобы осуществлять необходимые подключения в подрозетниках выключателей и розеток.

Условные обозначения на плане

Если для документации на квартиру нужен профессиональный чертёж схемы электропроводки, то лучше обратиться в соответствующие организации, обладающими квалифицированными специалистами. и имеющими право на составление подобных документов.

Но составляя монтажную схему для мастера, или планируя своими руками сделать все электромонтажные работы, нужно выучить минимальный набор условных обозначений различных часто встречающихся в квартире электрических точек и электроприемников.

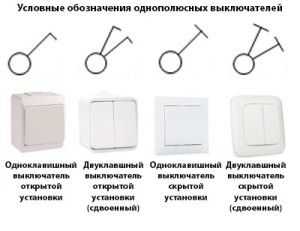

условное обозначение выключателей и розеток на схеме

На плане электропроводки все три провода, необходимые для подключения розеток (фаза, ноль, заземление) можно обозначать одной линией для упрощения чтения схемы, а линии электропроводок для отдельных групп потребителей следует указывать различными цветами.

чертеж схемы квартиры от руки

Чертёж может быть начерчен от руки, главное соблюдать аккуратность и точность в обозначениях.

В сети интернет существует множество схем квартирных электропроводок, их можно использовать как шаблон, добавляя и изменяя по необходимости.

Составляем и выбираем правильные схемы разводки электропроводки в квартире

Современная квартира оснащается большим количеством разнообразной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти приборы создают серьезную нагрузку на электросеть.

И если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор домашней техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут такую нагрузку попросту не выдержать. Чтобы избежать связанных с этим проблем, необходимо своевременно выполнить замену электропроводки квартире.

С выполнением всех сопутствующих мероприятий можно справиться собственными силами. Нужно лишь подробно изучить особенности существующих схем эл. проводки в квартире, разобраться в порядке проведения работы и сделать все с соблюдением требований техники безопасности.

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

места выхода и направления прокладки каждого кабеля;
клемм подсоединения кабелей;
характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Этапы монтажа и замены электрических проводов

При желании с заменой электропроводки в квартире можно справиться собственными силами.

Однако важно помнить, что это потенциально опасная работа, т.к. электричество при неправильном и неосторожном обращении может нанести непоправимые повреждения.

В остальном же следуйте приведенному руководству и все обязательно получится.

Составление плана электрообеспечения

В первую очередь вы должны составить подробный план своей квартиры и указать на нем места установки электророзеток, выключателей и осветительных приборов.

Для большего удобства разбейте всех потребителей на следующие основные группы:

электророзетки;
освещение;
санузел;
электрическая плита (кухня).

К каждой такой группе прокладывается свой кабель от распределительного щита. При подобной схеме монтажа электропроводки в квартире поломка одной из групп не отразится на работоспособности остальных потребителей.

Необходимо сделать оптимальный расчет сечения кабеля по мощности. по току. Чем толще будут используемые жилы, тем больше денег вы потратите на обустройство электропроводки. Слишком экономить на этом не стоит, но обязательно запомните следующий важный нюанс: в случае прокладки одного толстого кабеля ответвления нужно будет выполнять в электрических распределительных коробках.

При этом обустройство слишком большого количества соединений неизбежно приводит к уменьшению надежности электропроводки.

Не подключайте всю электропроводку к одной группе. Санузел лучше всего подсоединять отдельной линией, т.к. подобные помещения требуют соблюдения особых мер предосторожности. Эту линию рекомендуется оснастить УЗО или дифавтоматом .

Демонтаж старой проводки

Приступайте к демонтажу элементов имеющейся электропроводки. Обесточьте квартиру при помощи пакетного выключателя в щитке.

Демонтаж проводов начинайте от распределительных коробов. Крышки этих элементов, как правило, располагаются под потолком. Порядок действий следующий:

открывается крышка распределительного короба;
обрезается и изолируется вводный провод;
удаляются все провода.

Если удаление провода невозможно, его необходимо обрезать и максимально качественно изолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступайте к укладке новых в соответствии с выбранной схемой проводки в квартире и предварительно составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по такой схеме в стенах нужно предварительно подготовить штробы. Для этого удобно использовать перфоратор, а ещё лучше — самостоятельно изготовленный штроборез .

Штробы прокладываются строго перпендикулярно либо параллельно поверхности пола – диагональная прокладка проводов запрещена техникой безопасности.

Далее выполняется установка электророзеток, выключателей и распределительных коробов. Для этого в стенах предварительно создаются соответствующие углубления.

Высоту установки розеток и выключателей подбирайте на свое усмотрение. Делайте все так, чтобы в дальнейшем вам было удобно. Единственное важное замечание: розетки следует устанавливать на расстоянии не менее 300 мм от поверхности пола.

Проверка качества работы

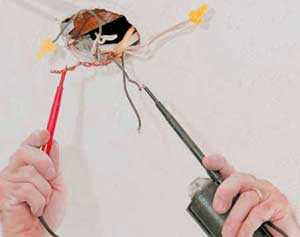

После укладки и закрепления всех проводов в подготовленных каналах, вы должны удостовериться в отсутствии коротких замыканий на смонтированной линии. Такая проверка выполняется при помощи тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазовым индикатором или тестером.

В завершение останется лишь заделать каналы при помощи штукатурки. На этом работы по замене электропроводки завершаются. Чтобы они прошли максимально успешно, надо помнить простые рекомендации по технике безопасности и придерживаться их в процессе выполнения запланированных мероприятий.

Пример монтажа электропроводки в квартире на видео

Источники: http://elektrik-dv.ru/stati/sxema-provodki-v-odnokomnatnoj-kvartire-odnushke, http://infoelectrik.ru/elektroprovodka/sxema-elektroprovodki-v-odnokomnatnoj-kvartire.html, http://elektrik24.net/provodka/v-kvartire/sxema-razvodki.html

electricremont.ru

Схема однокомнатной квартиры — Всё о электрике в доме

Схема проводки в однокомнатной квартире (однушке)

План электропроводки однокомнатной квартиры
