Электронный счетчик однофазный – Как подключить электронный счетчик. Как подключить однофазный счетчик электроэнергии и автоматы

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

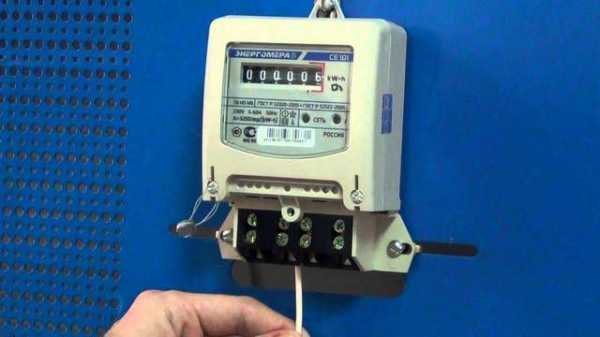

Чтобы безошибочно снять показания с электросчётчика рекомендуется изучить данный материал: https://teplo.guru/elektrichestvo/schetchiki/kak-snyat-pokazaniya.html

Это поможет сократить расходы в случаи поломки или установки нового.

Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.

Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.

Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:

teplo.guru

Как выбрать электросчетчик

Каждая квартира, дом, завод и другое предприятие имеет один важный предмет, который измеряет количество использованной электроэнергии. Как известно, такой прибор называется электросчетчик. Благодаря наличию этого предмета можно значительно экономить свои средства. Однако если вы только начали строительство своего дома или ремонт квартиры, то, скорее всего, вам будет необходим новый счетчик. Если вы посмотрите варианты счетчиков в специализированном магазине, то столкнетесь с большим их разнообразием и сложностью выбора. Итак, как выбрать электросчетчик правильно при их большом многообразии? Предварительно разберемся с их типами.

Типы электросчетчиков

Сегодня энергетические компании постоянно предлагают и даже настаивают на замене старых приборов на новые. И на это есть причины. Например, электросчетчики старого образца не способны учитывать энергопотребление небольшой мощности. Класс их точности составляет 2,5. Это объем потребления электроэнергии в дежурном режиме. Что касается новых счетчиков, то они способны фиксировать более точные показатели. Сегодня можно приобрести счетчик класса 2, 1 и 0,5. Теперь рассмотрим два типа электросчетчика: индукционный и электронный.

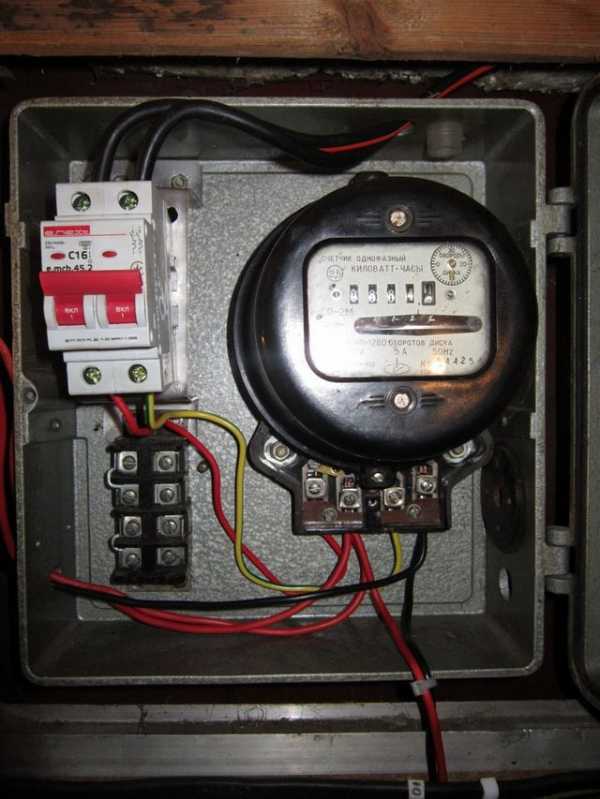

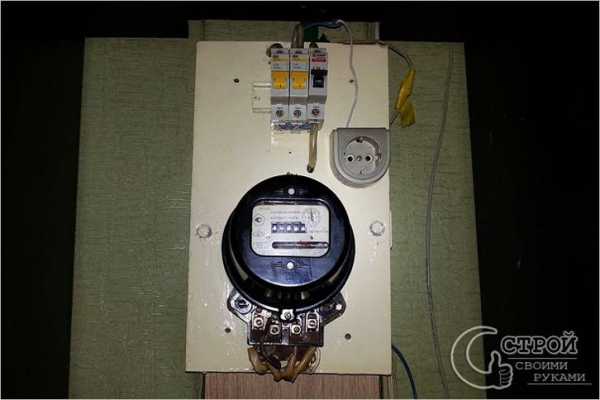

Индукционный счетчик.

Индукционный

В таком виде агрегата есть две катушки, катушка напряжения и тока. Благодаря магнитному полю у этих катушек вращается диск, который приводит в движение весь механизм подсчета электроэнергии. Скорость вращения диска напрямую зависит от напряжения в сети. Чем выше напряжение, тем больше его скорость, соответственно показания счетчика будут расти. В его работе есть один минус. Обеспечить класс точности выше 2 очень сложно и дорого. Но есть яркое преимущество индукционного счетчика. Их срок службы составляет пятнадцать лет и более. Этот показатель говорит о его высокой надежности. На всей территории Российской Федерации в домах и квартирах установлено пятьдесят миллионов подобных приборов.

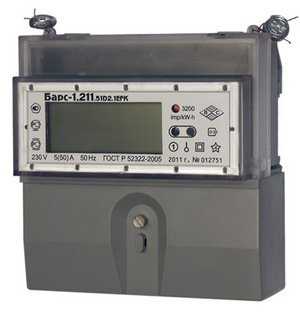

Электронные счетчики.

Электронный

Работа этого прибора осуществляется за счет прямого измерения напряжения и тока. На индикатор вся информация передается в электронном виде и остается в памяти счетчика. Следует отметить, что такие аппараты обладают рядом преимуществ. Например, они имеют компактные размеры, осуществляют ведение многотарифного учета. Более того, электронные счетчики электроэнергии можно встраивать в автоматизированную систему коммерческого учета. Это стало возможным благодаря имеющемуся стандартному интерфейсу. Наличие цифрового индикатора позволяет очень просто считывать информацию.

Самый главный плюс этого типа счетчика, высочайшая устойчивость к краже электроэнергии. Что касается его минусов, это ярко выраженная высокая цена, а также его ненадежность.

Интересные факты

Самый первый электронный счетчик в РФ был изготовлен в 1996 году. Вслед за этим именно с этого года вступил в силу новый ГОСТ, который сделал использование счетчика с классом точности 2,5, а током меньше 30А незаконным. Однако такое изменение вполне адекватно. Сегодня в каждом доме есть электротехника, которая потребляет электроэнергию 1-2 кВт. Например, калориферы, посудомоечные машины, СВЧ печи, водонагреватели и так далее. Вот по этой причине такие изменения были вполне приемлемы. А в 2000 году вышел приказ, который предписывал ЖКХ оснастить счетчиком класса точности 2.0 с током 30А.

Что касается современных тенденций в мире, то были времена, когда активно меняли все индукционные счетчики на электронные. В результате их ввели в эксплуатацию 95% населения. Но картина резко изменилась по причине их ненадежности. Теперь, например, в Англии соотношение электронных счетчиков к индукционным составляет 60 на 40. Если же говорить про нашу страну касательно выбора электросчетчика для квартиры, необходимо быть реалистом. Нередко в паспорте прописывается срок службы до пятнадцати лет, однако, мало какой из этих аппаратов столько отработал. Но это касается электронных счетчиков. Совсем другая картина вырисовывается с индукционными их аналогами. Их ресурс таков, что даже спустя пятьдесят лет они будут вписываться в заданный класс точности. Этот показатель имеет веские доказательства, так как проверен опытным путем.

На какой ток приобрести счетчик

Электронные однофазные счетчики выпускаются на ток от 5А до 60А. Что касается трехфазных электросчетчиков, то они выпускаются на максимальный ток от 50А и до 100А, а также трансформаторного подключения на ток до 100А. В жилых квартирах редко нагрузка составляет 100А, по этой причине трансформаторные счетчики устанавливать нет смысла. Однако в некоторых случаях есть исключения, например, счетчик может быть рассчитан на максимальный ток до 80А. Но вот в квартирах такого потребления нет, так как токи потребления по факту имеют гораздо меньший показатель.

Если вы осуществляете строительство дома, то на проекте в обязательном порядке прописывается на какой именно ток необходимо выбирать электросчетчик. Также в нем указывается, сколько выделено мощности на дом. Уже исходя из этого вы сможете выбрать соответствующий вводной автоматический выключатель. Что касается квартир, то подобрать соответствующий счетчик под тот или иной ток, можно при помощи сечения кабеля. В этом вам могут помочь квалифицированные специалисты.

Влияет ли на выбор год выпуска?

По факту самый главный показатель это не год выпуска, а дата его проверки. Согласно законодательству, все приборы, перед тем как будут введены в продажу и только потом в эксплуатацию, в обязательном порядке должны пройти проверку на работоспособность. Как правило, это делается на заводе изготовителе. В результате проверки, если он одобрен, на корпус счетчика устанавливается пломба о госпроверке. После в паспорте к счетчику ставиться соответствующая печать о совершенной проверке.

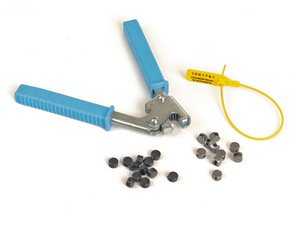

На лицевой части пломбы о госпроверке указывается год совершенной проверки.

На обратной строне выгравирован квартал проверки.

Обратите внимание! В паспорте к электросчетчику после совершенной проверки должна быть проставлена печать.

Таким образом, каждый установленный счетчик в обязательном порядке должен иметь пломбу, которая закрепляется на кожухе самого прибора. На зажимной крышке должна иметься вторая пломба от подведомственной энергоснабжающей организации. Если планируется установить трехфазный счетчик, то на нем должна иметься пломба госпроверки, срок которой не более одного года, а на однофазных агрегатах не больше двух лет. Таким образом, трехфазный счетчик может быть установлен и соответственно опломбирован не позже одного года после проверки, а однофазный не позже двух лет.

Каков принцип работы

Понимая, как работает электронный электросчетчик, осуществить верный выбор будет гораздо легче. Электронные счетчики выпускаются однофазными и трехфазными.

Теперь о каждом подробнее.

Однофазный электросчетчик.

Данный вид счетчиков используется для запитки электричеством небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей составляет 3-7 кВт с напряжением 220В. Если учесть, что 1 кВт мощности соответствует току цепи 4,5А, то такой прибор рассчитан на ток от 13 до 32 А. Более того, при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А. Эта комбинация имеет следующее значение. Показатель 5А указывает на номинальный ток, а 40А на максимальный. Таким образом, при выборе электросчетчика вам крайне важно понимать, что обозначает то или иное обозначение.

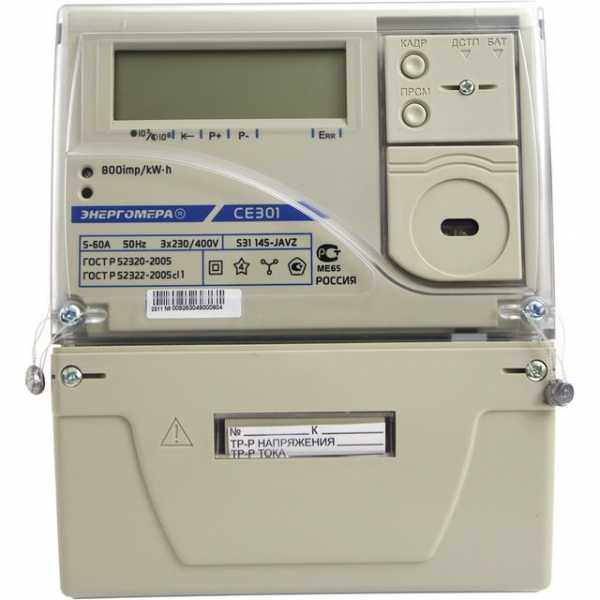

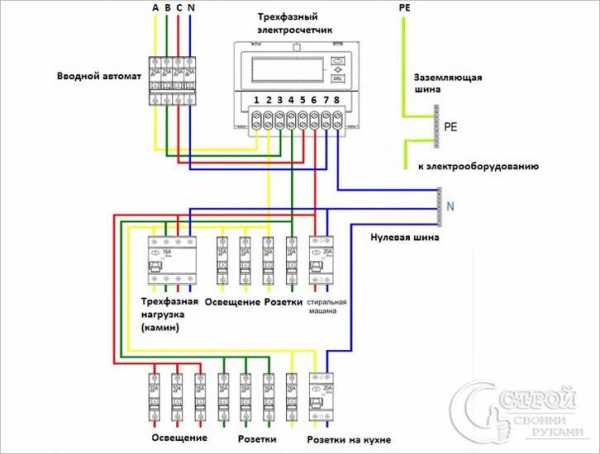

Трехфазный электросчетчик.

Что касается выбора такого прибора, то здесь также есть свои нюансы. Главным образом, их используют в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых зданий. Выбрать трехфазный счетчик для того или иного помещения очень просто. Для этого стоит просто узнать в соответствующей службе, которая укажет вам даже его модель. Однако и здесь необходимо быть внимательным. Ведь не всегда стоит доверять каждому услышанному слову. Чтобы убедиться в его качестве, следует знать некоторые его основные характеристики. Например, электронный трехфазный счетчик должен иметь внутренний тарификатор, который осуществляет подсчет даты и времени. При этом он формирует график нагрузки, а также осуществляется переход тарифа. Более того, должно быть наличие профиля мощности. Он осуществляет разбивку и запоминает ее по конкретному времени на максимальную мощность за отчетный период.

Обратите внимание! Хороший электронный трехфазный электросчетчик должен иметь журнал событий, который будет фиксировать перенапряжение и повышение в каждой фазе. Также он фиксирует изменение активной и реактивной энергии, провал напряжения и продолжительность отсутствия тока.

Выбор индукционного электросчетчика

Что касается выбора индукционного счетчика, то вам стоит знать некоторые особенности такого электросчетчика. Для этого достаточно ознакомиться с его плюсами и недостатками.

Преимущества индукционного счетчика электричества:

• Надежный и практичный в использовании.
• Имеет большой ресурс работы.
• На его работу не влияют скачки напряжения и качество передаваемого тока.
• В отличие от электронного он имеет меньшую стоимость.

К его недостаткам можно отнести следующие моменты:

• Низкий класс точности 2,0.
• Если уменьшается нагрузка, увеличивается погрешность в его работе.
• Нет никакой защиты от хищения электричества.
• Учет электроэнергии осуществляется только по одному направлению.
• Большой размер прибора.

На чем остановить свой выбор?

Ввиду этих фактов не так-то просто выбрать электросчетчик. Какой выбрать в каждом конкретном случае, следует точно понимать. На выбор того или иного счетчика должны непосредственно влиять потребности конкретного пользователя. Например, есть ли смысл приобретать электронный электросчетчик с его всеми преимуществами, и при этом не обращая внимания на его недостатки? Стоит понимать и тот факт, что не всегда его преимущества так важны, ведь недостатки индукционных могут быть вполне допустимы.

Итак, теперь рассмотрим наиболее острые проблемы выбора электрического счетчика. При этом каждый сможет решить, стоит ли переплачивать за более дорогой аналог электросчетчика.

1. Если вы проживаете в квартире, то вам будет достаточно приобрести счетчик классом точности 2.0. При этом счетчики классом 1 и 0,5 гораздо дороже. Для квартиры разницы никакой нет, поэтому переплачивать за дорогой аналог нет смысла.
2. Сохранять высокий класс точности крайне важно при условии быстропеременной нагрузки. Это является одним из важных условий счетчика, однако реализовать его можно, только если он установлен на одном из промышленных предприятий.
3. Хорошим дополнением к счетчику является многотарифность. Однако не во всех городах, даже областях, подобная услуга реализована. В большинстве плановая замена счетчиков в 90% случаев осуществляется на однотарифные.
4. Полезной, но ненужной для вас функцией является автоматизированный учет. Почему? В первую очередь она является помощником той или иной энергокомпании, а переплачивать за счетчик будете только вы!
5. Не стоит кидаться на дешевые предложения от некоторых компаний. Некоторые из них изготавливают счетчик из дешевых комплектующих. Соответственно, срок его эксплуатации будет неизвестным. Вряд ли он сможет прослужить 15 лет.
6. Не всегда есть смысл приобретать электросчетчик, который имеет много функций. В результате как минимум половиной из них вы не будете пользоваться.

Делаем выводы и не повторяем чужих ошибок!

Уже много лет ведущие российские энергосистемы регулярно закупают индукционные счетчики, так же как электронные. Но именно первым отдают особое предпочтение. Это связано с тем, что индукционные счетчики имеют ресурс десятки лет, а то и через пятьдесят лет они будут соответствовать установленному классу точности.

Если быть честным, то выбор между индукционным и электронным электросчетчиком не такой уж и сложный. Каждый из них имеет свое предназначение. Не стоит недооценивать электронные счетчики, не стоит спешить отказываться от индукционных. В каждом случае выбор осуществляется индивидуально.

Обратите внимание! Выбирайте те модели электросчетчиков, которые имеют большой гарантийный срок, а также компании, у которых есть сервисный центр в вашем городе. Перепроверьте целостность имеющихся пломб и проверьте есть ли печать в паспорте. Такой подход позволит вам не допустить ошибок при выборе электросчетчика для дома или квартиры.

Если вы будете учитывать все эти рекомендации и советы, тогда вы сделаете качественную покупку. Если вы уже прошли этот этап, тогда можете поделиться своим личным опытом, оставив комментарий к этой статье.

Видео

Немного подробнее о счетчиках в следующем видео:

stroysvoimirukami.ru

Принцип работы электронного счетчика электроэнергии

Дорогие гости сайта «Заметки электрика». Во-первых, я сегодня всех хочу поздравить с Православным праздником Крещение Господне.

Во-вторых, приготовил для Вас статью о выборе электросчетчика для учета электроэнергии.

Счетчик электрической энергии — это электроизмерительный прибор, который необходим для учета электрической энергии, потребляемой в быту или на промышленных предприятиях.

Данный прибор очень необходим для контроля потребленной электроэнергии за определенный промежуток времени и дает возможность сэкономить на этом.

В настоящее время рынок переполнен счетчиками электрической энергии разных типов и с различными техническими свойствами и характеристиками. Поэтому цель этой статьи — это помочь Вам сделать правильный выбор электросчетчика.

По принципу работы и типу устройства:

• индукционные (например: СО-И446, NE-1-44, САЗУ-ИТ, )
• электронные (например: , СЕ 102, )

Индукционные счетчики электрической энергии — это электромеханические устройства, которые работают по принципу вращения металлического диска, по количеству оборотов которого ведется . Индукционные счетчики имеют единственное преимущество перед электронными: цена и срок межповерочного интервала.

Электронные счетчики электрической энергии — это электронные устройства, работа которых построена на базе полупроводниковой техники и микросхем. Они не имеют вращающихся механических частей, а преобразование входных сигналов напрямую поступают с датчиков напряжения и тока. Электронные счетчики выпускаются с более высоким классом точности.

По количеству фаз:

• однофазные
• трехфазные

Однофазные счетчики электроэнергии используются для однофазных сетей, соответственно, трехфазные — . В последнее время стали выпускаться трехфазные электронные электросчетчики, которые можно подключать в однофазную сеть.

И наоборот, в трехфазную сеть можно подключать 3 однофазных электросчетчика (на каждую фазу). Таким образом мы будем вести учет электроэнергии по всем фазам раздельно.трансформаторы тока со вторичным током 5 (А).

По классу напряжения:

Если Ваш объект получает питание по высоковольтной линии 6 (кВ) или 10 (кВ) и Вам необходим учет электроэнергии именно по высокой стороне, то в этом случае необходимо применять измерительные трансформаторы напряжения, у которых вторичное напряжение составляет 100 (В). Поэтому электросчетчик Вы должны установить с классом напряжения 100 (В). В этом же случае применяются и трансформаторы тока.

По количеству тарифов:

• однотарифные
• двухтарифные
• многотарифные

При наличии двухтарифного счетчика появляется возможность платить за потребление электроэнергии по двум тарифам: дневной и ночной. Разница между этими тарифами заключается в стоимости электроэнергии, которая отличается почти в 2 раза. Ознакомьтесь с .

Дневной тариф работает с 7:00 до 23:00, после 23:00 счетчик автоматически переключается на ночной тариф, который продолжает работать с 23:00 до 7:00.

Поэтому многие наши граждане при наличии двухтарифных счетчиков активно начинают пользоваться и другими энергоемкими приборами в ночное время.

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Виды приборов

Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.

При этом различают несколько вариантов счетчиков.

Они делятся:

• по принципу подключения – на приборы прямого и трансформаторного включения;
• по измеряемым величинам – на однофазные и трехфазные;
• по конструкции – на механические, электронные и гибридные;
• по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
2. Обладает меньшими размерами по сравнению с механическими.
3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Примите к сведению: первая проверка проводится на заводе – ее дата указывается в паспорте прибора.

Одновременно с достоинствами обычно выделяют некоторые недостатки. К ним относят более высокую стоимость и их ненадежность: несмотря на уверения производителей, электронные модели приходится менять чаще механических. Последние способны работать несколько десятков лет, так как в них практически нечему ломаться.

Принципиальная схема электронного счетчика. (Для увеличения нажмите) Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие

elektrokomplektnn.ru

Как правильно подключить электросчетчик однофазный

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Содержание статьи

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

• Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

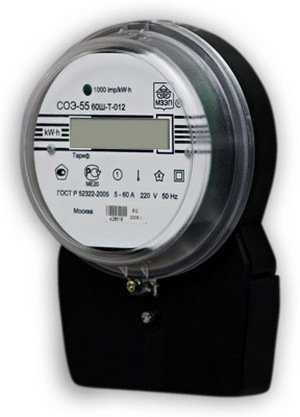

Электронный счетчик с электромеханическим отсчетным устройством

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

Видео: Уличный щит для электросчетчика

• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

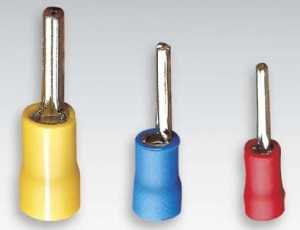

• Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют моножильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
• Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
• Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

• Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
  Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.
• Кусачки.
• Нож строительный.
• Съемник изоляции.

Съемник изоляции значительно упростит монтаж

• Рулетка.
• Линейка.
• Строительный уровень.
• Набор отверток.
• Индикаторная отвертка – для контроля наличия напряжения.

Индикаторная отвертка всегда определит наличие фазы

• Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

• После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
• При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
• Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.

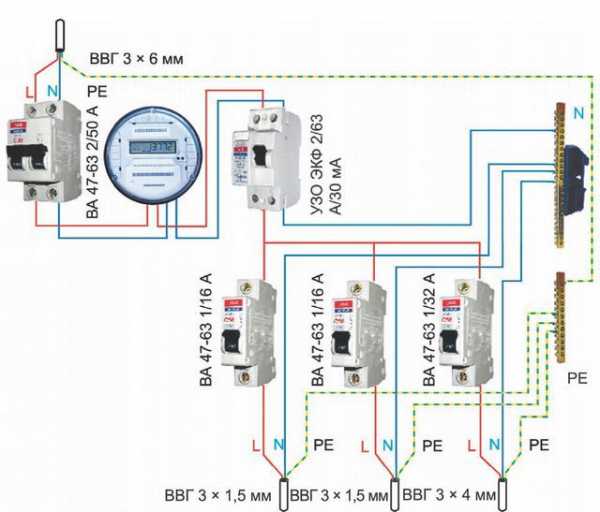

• По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.

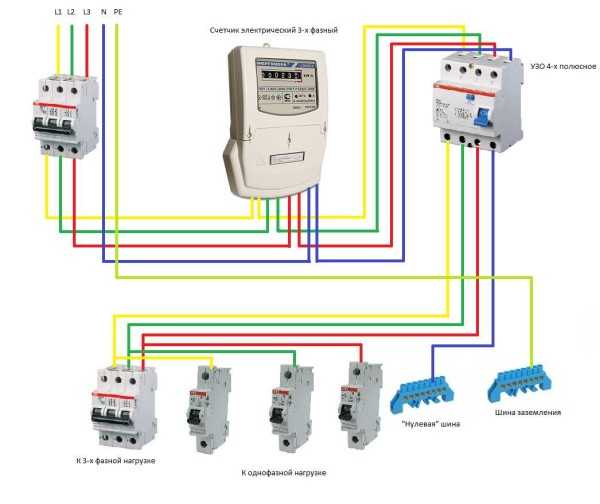

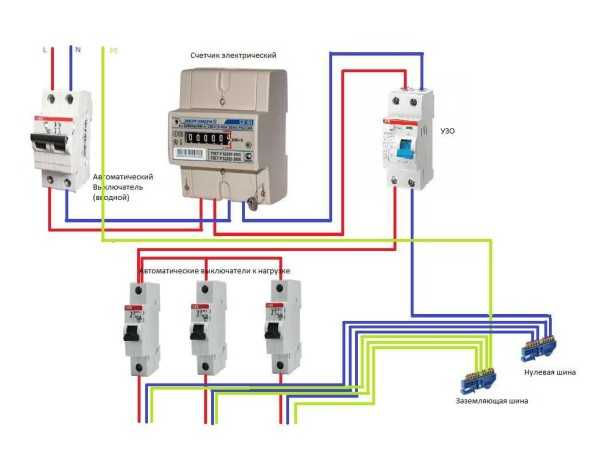

Один из вариантов оборудования электрощита

• Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

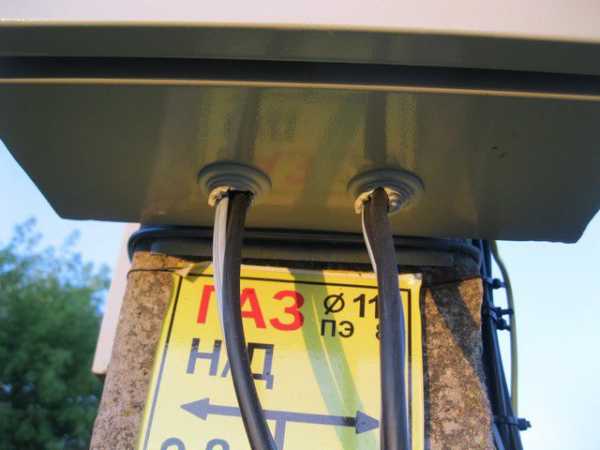

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

• Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

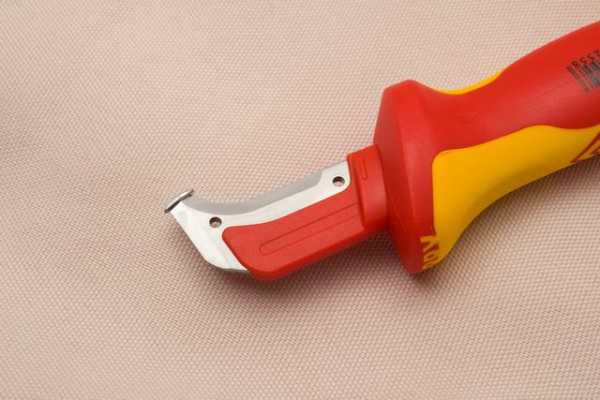

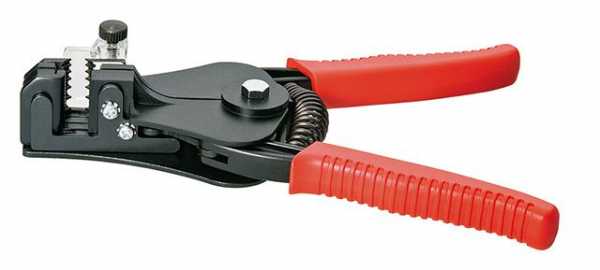

Оболочку кабеля лучше всего снимать специальным инструментом

• В щитке оставляется запас кабелей: вводногои нагрузок для того, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
• Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

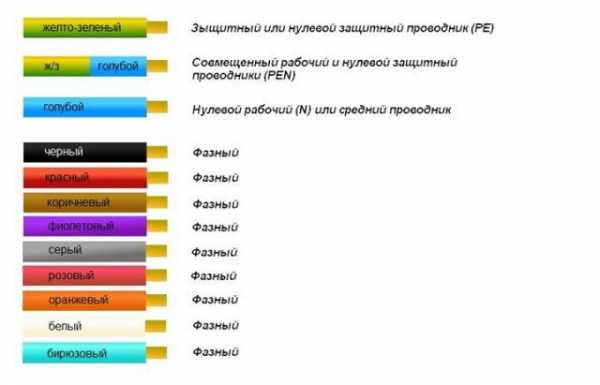

Варианты цветовой маркировки проводов

• Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.

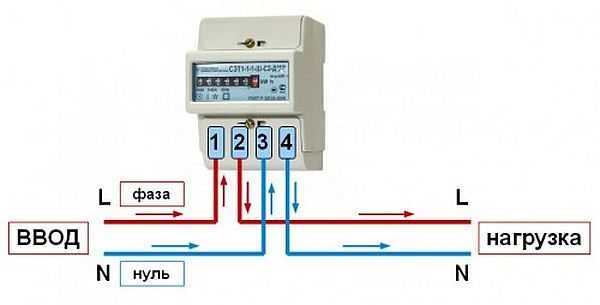

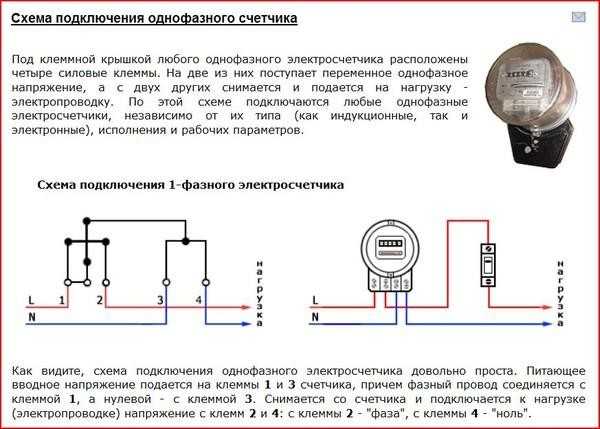

• С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
  • o   Клемма №1 – для входа фазного провода.
  • o   Клемма №2 – выход фазы.
  • o   Клемма №3 – вход рабочего нуля.
  • o   Клемма №4 – выход рабочего нуля.

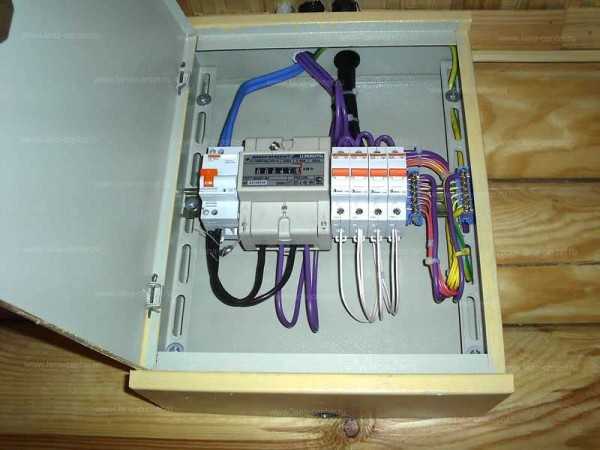

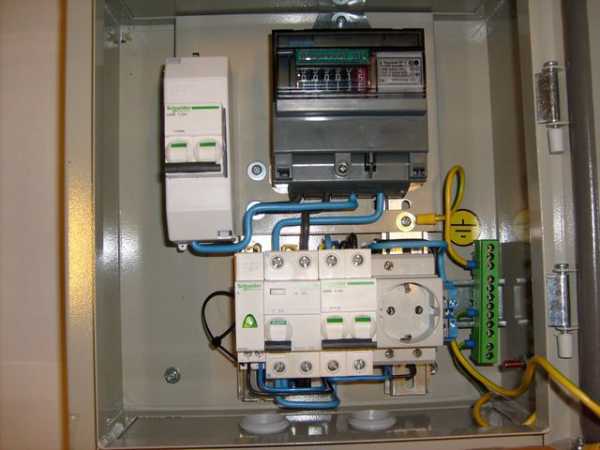

Образец грамотного и красиво смонтированного электрощита

• Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.

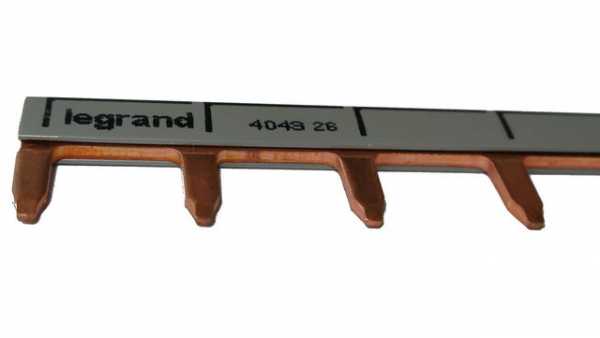

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

• Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
• В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.

Видео: Подключение однофазного электросчетчика

• В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.

Итоги

• Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
• Все работы по подключению должны проводиться только при снятом напряжении.
• Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.

Видео: Как смонтировать счетчик, один из вариантов

stroyday.ru

Однофазный счетчик электроэнергии

Электрические счетчики, как правило, установлены во всех квартирах и частных домах. Они измеряют расходы затраченной электроэнергии переменного тока, ведь в любом жилом помещении имеется множество современной бытовой техники. Наличие счетчика электрической энергии – обязательное требование всех местных предприятий по энергосбыту, если, конечно, вы не находитесь на необитаемом острове и не пользуетесь электричеством, самостоятельно полученным из энергии солнца или ветра.

Счетчики бывают разными и отличаются по типу конструкции и подключения. В данной статье мы выясним, как выбрать однофазный счетчик электроэнергии и подключить это устройство у себя в доме.

Что значит однофазный счетчик электроэнергии?

Итак, однофазные счетчики предназначены для измерения переменного тока в сети с напряжением 220 В и частотой 50 Гц (одна фаза и ноль). Именно такие устройства устанавливаются во всех городских квартирах, небольших магазинчиках, дачных домиках, гаражах и т.п. Они достаточно удобны в работе, с них легко снимать показания.

В отличие от однофазных, трехфазные счетчики рассчитаны на работу с сетью 380 В / 50 Гц (три фазы и ноль). Обычно это дома, офисы, административные и промышленные постройки с большим потреблением электричества. Что характерно, трехфазные модели счетчиков используются и для однофазного учета.

Как выбрать однофазный счетчик электроэнергии?

При покупке обратите внимание на маркировку: приборы, передающие однофазный ток, должны иметь надпись «СО», в отличие от трехфазных, имеющих маркировку «СТ». Как мы уже выяснили, для однофазной сети подходят оба вида счетчиков, однако не спешите покупать «более мощное» трехфазное устройство для своего жилья без особой потребности. Ведь из-за более высокого напряжения в случае короткого замыкания последствия будут гораздо опаснее. Вместе с тем, установка трехфазного счетчика в обычном жилом доме имеет смысл, если вы боитесь перегружать электрическую сеть обилием мощных приборов, таких как котлы отопления, обогреватели и т.п. Главное – отнестись к вопросу пожаробезопасности со всей ответственностью.

Однако и обычные однофазные счетчики также бывают разными. Прежде всего, они делятся на одно- и многотарифные. Под этим подразумевается деление энергопотребления по периодам времени, которое по-разному тарифицируется. А поскольку тарифы и условия в регионах и городах различны, то целесообразность установки однофазного многотарифного счетчика электроэнергии вместо однотарифного должна рассчитываться отдельно для каждого конкретного случая.

Кроме того, существуют индукционные (обычные) электросчетчики и электронные модели, некоторые из них оснащены жидкокристаллическим экраном. Последние считаются более удобными и точными.

Как подключить однофазный счетчик электроэнергии?

Однофазный счетчик электроэнергии прост в использовании, однако устанавливать его должен только профессиональный электрик или человек, имеющий соответствующие навыки и квалификацию. Для этого нужно, прежде всего, внимательно изучить документацию счетчика и схему его подключения, а также предварительно обесточить линию. Как правило, любая однофазная модель имеет 4 контакта на клеммной колодке: это ввод фазы к квартире и ее выход, а также ввод от внешней сети нуля и его выход внутрь квартиры. Собственно, в такой последовательности и требуется подключить провода счетчика к контактам.

После установки счетчик должны опломбировать работники местной организации по продаже энергоэнергии. А в случае замены счетчика обратиться к коммунальщикам следует заранее, чтобы они сняли пломбу со старого и сразу установили на новое устройство.

womanadvice.ru

Подключение однофазного счетчика — Всё о электрике в доме

Как подключить однофазный электросчётчик своими руками?

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

• плоскогубцы, бокорезы;
• нож монтажный;
• съёмник изоляции;
• отвёртки;
• отвёртка-индикатор;
• дрель, перфоратор;
• молоток;
• стрелочный тестер или цифровой мультиметр;
• медный монолитный провод;
• дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

• Во-первых. счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
• Во-вторых. у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

• Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
• Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
• Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схема подключения однофазного электрического счетчика: делаем всё правильно

Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.

Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет. Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами. Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.

Типы и виды электрических счётчиков

Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:

• Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
• Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

• Однофазные электросчетчики. которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.

• Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

• Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.

• Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Какие есть преимущества у электронных устройств перед индукционными?

Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

• Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.

• Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.

• Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.

• Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

• Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.

• Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.

• Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.

• Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием .

• Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

• Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.

• Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

• Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.

• Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.

• Количество тарифов указывает на то, по скольким тарифам может работать счетчик.

• Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.

• Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.

• Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.

• Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

Рассмотрим непосредственно схему подключения

Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

1. Клемма №1 предназначена для подключения фазного проводника сети.
2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
3. Клемма №3 предназначена для подключения нулевого провода сети.
4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Разберёмся в тонкостях установки

Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Заключительный этап работ: опломбировка

Опломбировка – это обязательная процедура, которая производится представителем электроснабжающей организации. Только после этого договорные отношения о поставке электроэнергию могут вступить в законную силу.

Если счетчик смонтирован в подъездном щите, то пломбируется только клеммная крышка, а если в специальном боксе на улице, то может пломбироваться и весь бокс. При этом для потребителя есть возможность считывать показания счетчика и через специальную дверцу есть доступ к модульному коммутационному и защитному оборудованию.

Любая попытка несанкционированного доступа к клеммам электросчетчика автоматически считается нарушением и может повлечь за собой немалые штрафы. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

• Современные электросчетчики – это сложные устройства, установка и обслуживание которых должно вестись только квалифицированными специалистами, имеющими допуск.
• При возможности многотарифного учета лучше воспользоваться этой услугой, экономящей немалые средства, но тогда придется приобретать счетчики с возможностью такого учета.
• Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.

Смотрим видео о монтаже и схеме подключения однофазного счетчика

Источники: http://aquagroup.ru/articles/kak-podklyuchit-odnofaznyy-elektroschyotchik-svoimi-rukami.html, http://stroychik.ru/elektrika/kak-podklyuchit-schetchik, http://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/odnofaznye/shema-podklyucheniya-1.html

electricremont.ru
