Как работает схема подключения для проходного выключателя

Вопросы управления освещением или другими потребителями электрической энергии из разных мест для владельцев квартир и частных домов довольно актуальны.

В сельской местности домашний мастер может реализовать таким способом экономичное пользование наружными светильниками при переходах из жилого здания в зону хозяйственных построек, когда ему необходимо выполнить определенные работы, например, внутри гаража или мастерской.

Дистанционно управлять светом можно в городской квартире.

Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее — переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

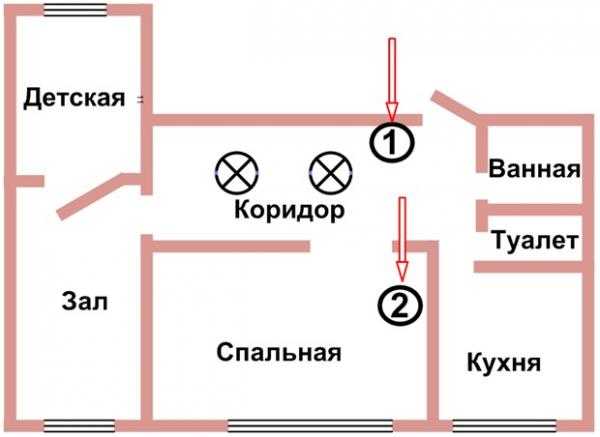

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери на высоте плеча.

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

Можно немного подумать и спланировать новую схему электропроводки, добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

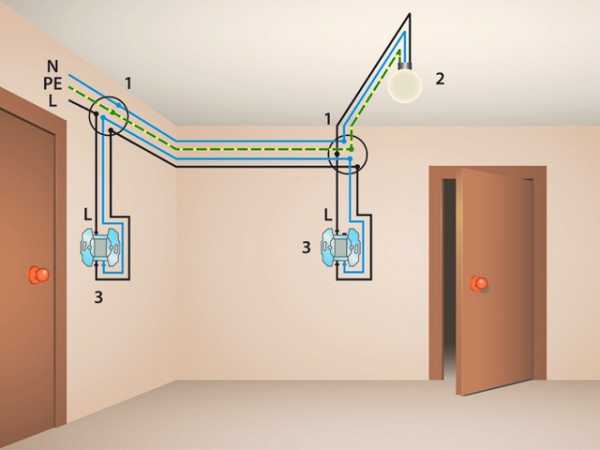

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

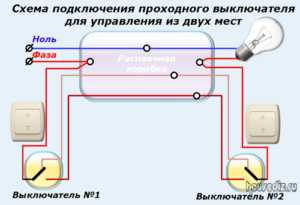

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

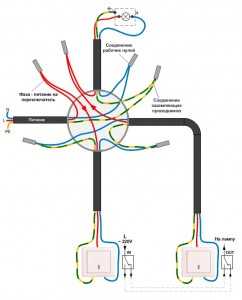

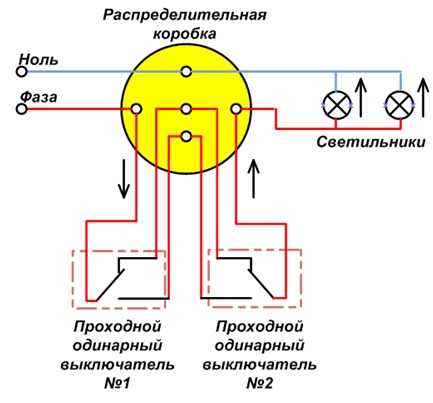

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

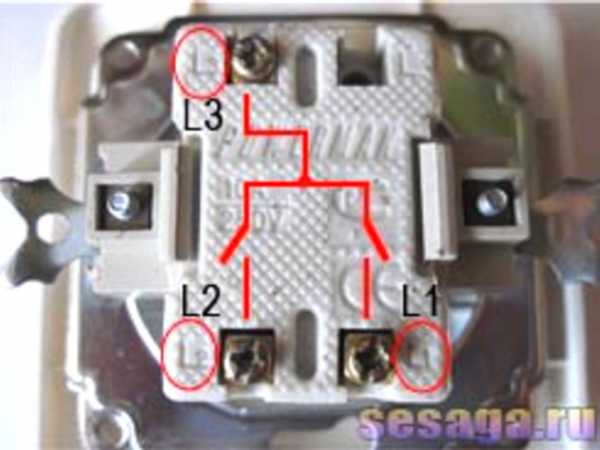

Особенности подключения проводов схемы к контактам проходного выключателя

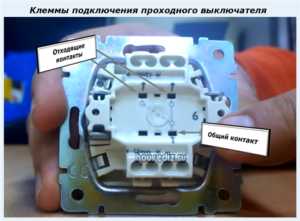

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала.

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

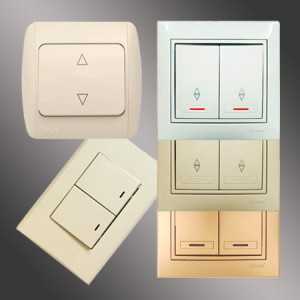

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

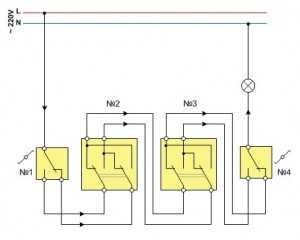

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.

Можете задавать вопросы по прочитанной теме. Сейчас вам проще всего поделиться статьей с друзьями в соц сетях через специальные кнопки.

Полезные товары

housediz.ru

Схема проходного переключателя

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в двух местах и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора – выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод фазы через коробку подводится ко второму контакту прибора освещения.

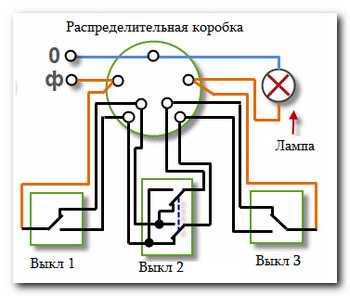

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

electric-220.ru

Электрическая схема подключения проходного выключателя

Введите ваш запрос для начала поиска.

В статье рассмотрим электрическую схему подключения проходного выключателя с одного, двух и трех мест. Назначение, конструктивные особенности. Как подсоединить проходной выключатель, схема подключения.

Как подключить проходной выключатель схема подключения

Электрические приборы могут управляться разными алгоритмами и технологиями с переключениями различными устройствами:

• выключателями, ключами, кнопками и переключателями;

• релейными схемами;

• потолочными датчиками движения;

• более сложными микропроцессорными устройствами.

Назначение проходного выключателя

Войдя в квартиру с улицы, мы включаем 1-й выключатель для освещения прихожей, после переодевания идем в спальню и оттуда отключаем светильники выключателем №2. Не надо ходить в полутьме или оставлять надолго включенное освещение.

Такая функция выполняется довольно просто. Для ее реализации надо применить проходные выключатели, которые немного отличаются по конструкции, а по внешнему виду напоминают привычные модели.

Конструкции проходных выключателей

Рассмотрим пример исполнения трех моделей:

• простой проходной одинарный выключатель с одним входом и двойными выходами;

• двухклавишный проходной (сдвоенный) выключатель с двумя входами и счетверенными выходами;

• спаренный проходной крестовидный выключатель с двумя входами.

Они по внешнему виду похожи на свои аналоги, но отличаются схемами переключения контактов.

Подключение проходного выключателя с двух мест

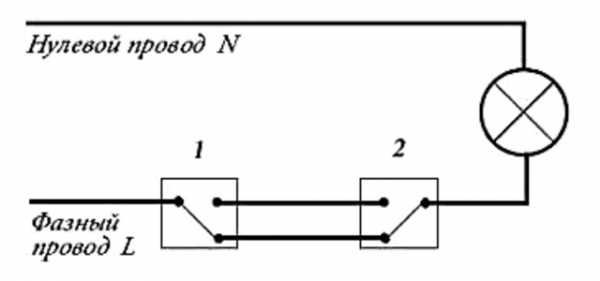

Наиболее простая электрическая схема подключения проходного выключателя с двух мест, позволяющая управлять освещением из удаленных мест двумя одинарными выключателями, имеет следующий вид.

Провода ноля на светильники подключается по классическому принципу: напрямую, без использования коммутационных контактов.

Фаза коммутируется. Каждый выключатель подключается в трех точках, имеет одно общее входное соединение и два на выходе. Фазные провода через соединение в распределительной коробке подходят к входному контакту 1-го выключателя для последующего отправления с выходных клемм к выходам 2-го выключателя, у которого вход скоммутирован на светильники с использованием соединений в распределительной коробке.

Стрелки на рисунке показывают направление токов, которые создаются последовательным включением обоих выключателей.

Данная электрическая схема способна работать от подключения 2 клавишного проходного выключателя при правильном монтаже, коммутируя электрические приборы.

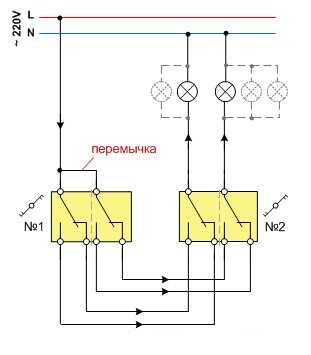

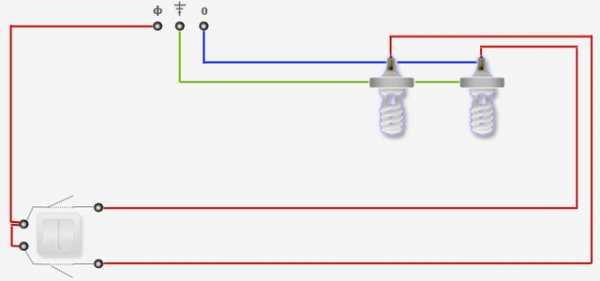

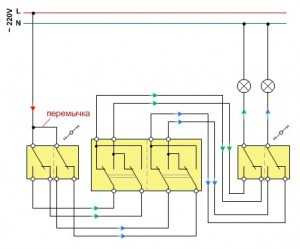

Управление двумя светильниками с двух разных мест

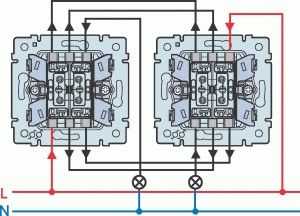

Иногда требуется выполнять те же действия, когда светильники состоят из двух источников, например, люстра с четырьмя лампочками, которыми требуется манипулировать. Задача усложняется, но не сильно. В схеме заменяются некоторые элементы.

Проходные выключатели применяют сдвоенной конструкции с двумя клавишами и шестью контактами, увеличивается количество соединений проводов в распределительной коробке. Каждая пара клавиш работает самостоятельно на свою группу светильников по предыдущему принципу. Для этого входа’ выключателя №1 объединяются на фазу.
Провода ноля подводятся ко всем лампочкам сразу.

Проходной выключатель схема подключения на 3 точки

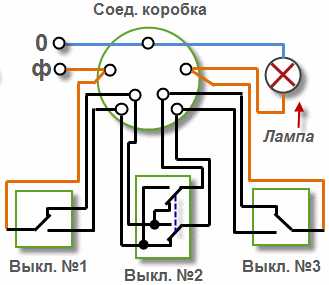

Здесь в комнатах №1 и №3 установлены одинарные проходные выключатели, а в комнате №2 — крестовидный спаренный (перекрестного типа), который одновременно переключает два контакта.Таким образом, выполнено подключение проходного выключателя по схеме на 3 точки. На фото показана схема подключения проходного выключателя с трех мест.

Положения переключателей

Алгоритм включения лампочек от положения клавиш выключателей в разных местах представлен табличной формой.

Выключатель Состояние положения Место №1 Место №2 Место №3 Лампочки и светильники

Положение Положение Положение

Верхнее Нижнее Верхнее Нижнее Верхнее Нижнее

  №1 Верхнее + + + Включен

  Нижнее + + + Отключен

  Верхнее + + + Включен

  Верхнее + + + Отключен

  Нижнее + + + Отключен

  Нижнее + + + Включен

Такими способами можно управлять освещением с большего количества мест, увеличивать их до четырех, шести и далее. Для этого достаточно применять третью схему, устанавливая по концам одинарные выключатели, а в середине спаренные крестовидные.

Другие методы

Однако это не единственный сейчас способ подобного управления. Если для двух мест контроля одним светильником удобно пользоваться проходным выключателем, то для усложненных схем надо рассматривать альтернативные разработки.

Например, электромеханический прибор с размерами обычного автоматического выключателя способен коммутировать светильник или другие электрические приборы. Устройство управляется замыканием контактов на обыкновенных кнопках, которые допустимо устанавливать на любом удалении, используя доступные провода от телефонной линии. Даже вместо кнопок используют датчики с “сухим контактом”. Монтаж выполняется напрямую, без распред коробки.

Стоимость этой конструкции выше, но можно использовать слаботочные провода, которые стоят дешевле.

Перспективны выключатели с радиоуправлением, в силовой цепи для них предусмотрен специальный блок, работающий от кнопок по беспроводной связи и возможностями регулирования расхода мощности, как у диммера. Среди подобных разработок доступны электрические приборы системы “Noolite”.

Всегда можно сделать выбор конструкции, оценив ее сильные стороны и недостатки, чтобы электрическая схема хорошо работала. Достаточно учесть индивидуальные условия помещения и определиться с задачами.

stroy-masterden.ru

Схема подключения проходного выключателя — Устройство проходного выключателя. Схемы управления освещением

Проходные выключатели предназначены для управления освещением из нескольких мест. Область их применения довольно широка. Чаще всего их устанавливают на нижнем и верхних этажах лестничной площадки. Войдя в подъезд, человек включает свет на первом этаже, а поднявшись на свой этаж, выключает.

В частных домах проходные выключатели могут устанавливаться для управления уличным освещением, в этом случае один выключатель устанавливают у входной двери, второй — у калитки. В административных и общественных зданиях этот принцип используется для управления освещением длинных коридоров.

Устройство проходного выключателя

В обычном выключателе металлическая пластина постоянно подключена к одному из контактов и при включении соединяется со вторым, замыкая электрическую цепь. В проходном выключателе имеется третий контакт, и пластина поочередно подключает средний контакт к одному из двух других, поэтому такое устройство правильнее называть «переключателем».

• Датчики движения для освещения позволяют экономить электроэнергию и избавляют от необходимости искать выключатель в темном помещении. Подробнее об этих датчиках читайте здесь.
• По это ссылке Вы узнаете, как выбрать и монтировать короб для проводки.

Пластину в совокупности с контактами принято называть «группой контактов». Для включения освещения из двух мест достаточно одной группы контактов, для управления из трех точек или включения двух нагрузок необходимы две группы контактов, для этого предназначены спаренные проходные выключатели.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Схемы управления освещением

Простейшая схема включения потребителей из двух мест состоит из последовательно соединенных двух выключателей с одной группой контактов и светильника. При этом средний вывод одного из выключателей подключен к фазному проводу сети 220 вольт, второго — к светильнику. Нулевой провод сети соединяется с другим выводом светильника. Переключающие контакты выключателей попарно соединены между собой. В данной схеме при одинаковом положении переключателей свет будет включен, при разном — отключен.

Управление двумя светильниками осуществляется двумя спаренными выключателями. В этом случае каждая из групп контактов соединяется по описанной выше схеме и подключается к своему светильнику. Понятно, что в каждую цепь может быть включено несколько параллельно соединенных осветительных приборов.

• Наша статья поможет правильно рассчитать сечения проводов при монтаже проводки в квартире.
• О вариантах штробления стен под проводку и подготовке помещения к этой процедуре расскажет этот материал.

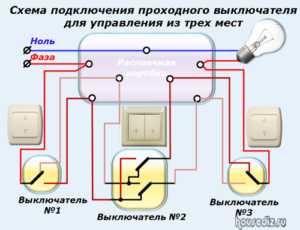

Для включения потребителей из трех мест используются два одинарных и один спаренный выключатель. Выключатели с одной группой контактов соединяются, как обычно. Спаренный прибор включается в разрыв цепи между переключающими контактами первых двух устройств. При этом нормально замкнутый контакт одной группы спаренного выключателя соединяется с нормально разомкнутым контактом другой и наоборот.

Между «крайними» выключателями можно последовательно подсоединять любое количество спаренных приборов, увеличивая количество точек управления освещением.

Монтаж проходных выключателей

Для монтажа освещения с двумя точками управления кроме проходных выключателей и светильников потребуются:

• распределительная коробка;
• трехжильный провод, прокладываемый между выключателями и коробкой;
• двухжильный провод для соединения светильников.

Место установки коробки выбирается исходя из минимального расхода проводов. Все соединения выполняются в коробке.

С увеличением количества выключателей схема усложняется. Чтобы избежать ошибок при монтаже нужно применять провода или кабели с разноцветной изоляцией жил. В этом случае лучше нарисовать схему с указанием цветов подключаемых проводников.

diskmag.ru

Схемы подключений выключателей | elesant.ru

class=»eliadunit»>



Вступление

Здравствуйте Уважаемые читатели сайта. В этой статье представляю схемы подключений выключателей. И речь пойдет не только о простом одноклавишном выключателе. Здесь можно посмотреть электросхемы подключения проходных выключателей, подключение диммера, дистанционные выключатели и всего 18 электросхем подключений.

Содержание размещенных электросхем

1. Диммер;
2. Диммер с динстационным управлением;
3. Выключатель без задержки отключения;
4. Выключатель с задержкой отключения;
5. Выключатель двухклавишный проходной;
6. Выключатель одноклавишный;
7. Выключатель одноклавишный с подсветкой;
8. Выключатель 2-х клавишный;
9. Выключатель 2-х клавишный с подсветкой;
10. Выключатель одноклавишный проходной;
11. Выключатель проходной с подсветкой;
12. Выключатель 2-х фазный;
13. Переключатель проходной;
14. Переключатель проходной с подсветкой;
15. Выключатель одноклавишный: 1 вход 3 выхода;
16. Выключатель одноклавишный: 3 входа 3 выхода;
17. Выключатель трехклавишный: 1 вход 3 выхода;
18. Выключатель трехклавишный: 3 входа 3 выхода.

Диммер

Диммер это установочное устройство, используемое для регулировки света. По русскому это называется светорегулятор. Иногда его называют вариатор. Это французский вариант названия.

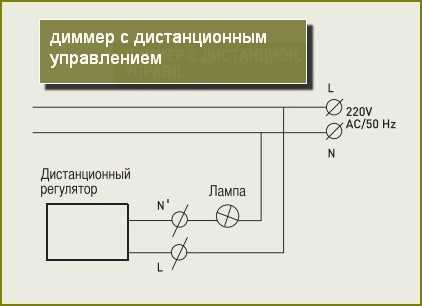

Диммер с дистанционным управлением

Управление освещением можно производить с расстояния от места установки диммера.

Выключатель без задержки отключения

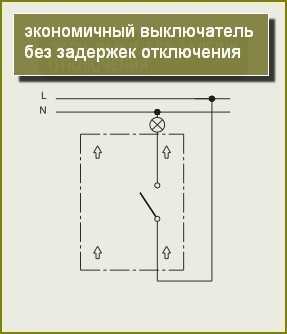

Простой одноклавишный выключатель, работающий по принципу расцепителя. Нажимаешь клавишу цепь прерывается, свет выключается.

Выключатель с задержкой отключения

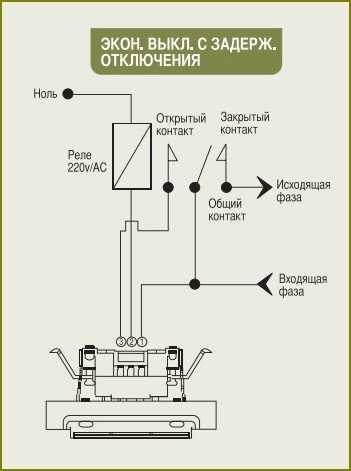

Благодаря установленному в выключателю реле, отключение света происходит с небольшой задержкой.

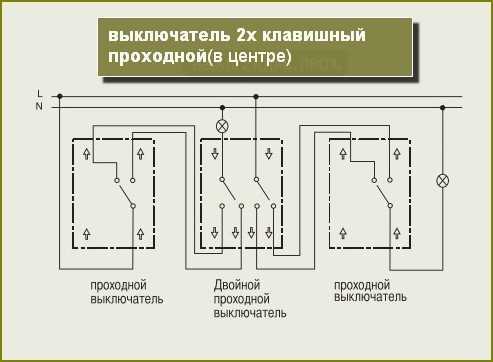

Выключатель двухклавишный проходной

Проходной выключатель это установочное устройство, которое позволяет управлять освещение из различных мест независимо друг от друга. По одному не устанавливаются, только в паре или тройке. Двухклавишный выключатель объединяет в себе два одноклавишных проходных выключателя.

Пример установки двухклавишного проходного выключателя: Двухклавишный проходной выключатель устанавливается в холле дома. Он включает свет, например, в холле вместе с лестницей и на кухне. Управлять освещением можно независимо из кухни и с лестницы.

Выключатель одноклавишный

Это простой одноклавишный выключатель, предназначенный для отключения, включения светильника.

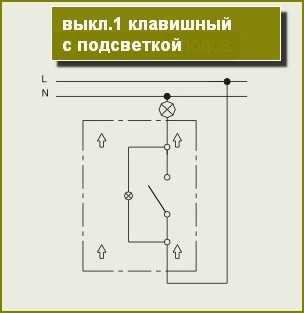

Выключатель одноклавишный с подсветкой

Одноклавишный выключатель, предназначенный для отключения, включения светильника. В выключенном состоянии работает светодиодная подсветка, хорошо видимая в темноте.

Выключатель 2-х клавишный

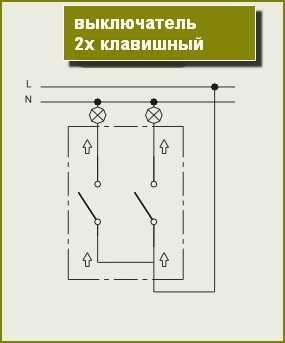

Двухклавишные выключатели позволяют управлять освещением комнаты, разделенным на две части.

Выключатель 2-х клавишный с подсветкой

class=»eliadunit»>

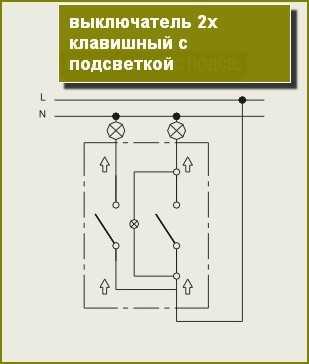

При выключении двухклавишного выключателя включается светодиодная подсветка кнопок выключателя.

Выключатель одноклавишный проходной

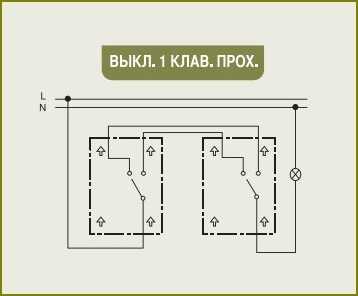

Электросхема подключения проходного одноклавишного выключателя в паре. По одному проходные выключатели не устанавливаются.

Пример: Длинный коридор. По краям коридора устанавливаются два проходных выключателя. Вы заходите в коридор, включаете в нем свет первым проходным выключателем. Проходите, коридор и выключаете свет вторым проходным выключателем. Тоже самое можно сделать в обратном направлении.

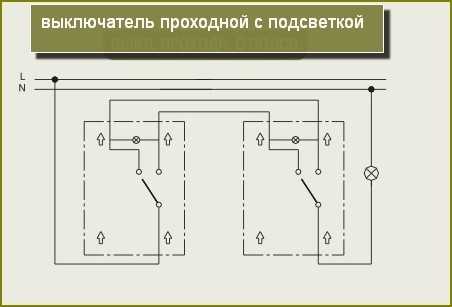

Переключатель проходной с подсветкой

В выключенном состоянии включается подсветка кнопок выключателя.

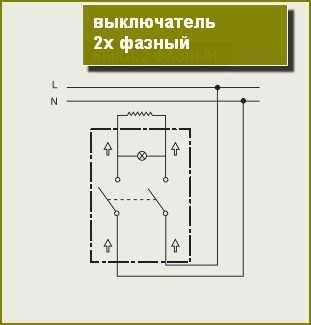

Выключатель 2-х фазный

Электросхема одновременного отключения фазного и нулевого проводов

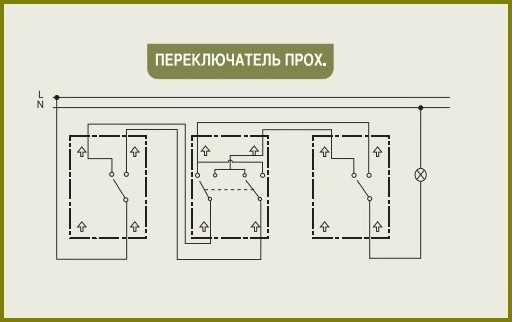

Переключатель проходной

Эта электросхема позволяет включить свет в одном месте, а выключать с двух разных мест независимо друг от друга. Например: Включаете свет на входе в спальню, а выключаете либо с одной стороны кровати, либо с другой.

Переключатель проходной с подсветкой

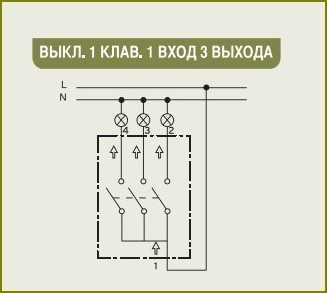

Выключатель одноклавишный: 1 вход 3 выхода

Выключатель одновременного управления тремя электрическими цепями.

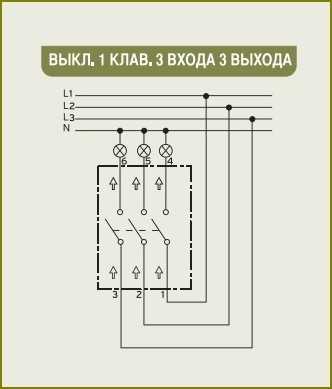

Выключатель одноклавишный: 3 входа 3 выхода

Выключатель одновременного управления тремя электрическими цепями при электропитании 380 Вольт.

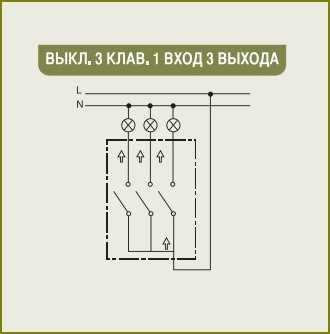

Выключатель трехклавишный: 1 вход 3 выхода

Электросхема одновременного управления тремя линиями освещения

Выключатель трехклавишный: 3 входа 3 выхода

Каждая клавиша отключает, включает отдельную фазу. На этом все! Относитесь к электрике с почтением!

©Elesant.ru

Читайте другие статьи раздела



class=»eliadunit»>

elesant.ru

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

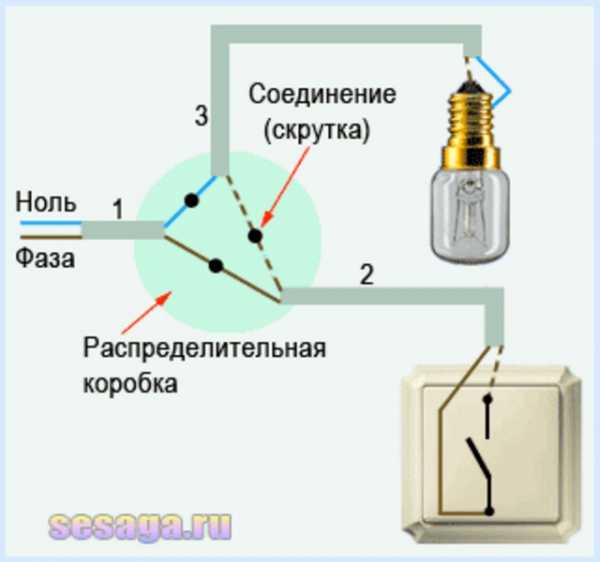

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель осещения

   Иногда, в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом с двух точек. Например длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей не эфективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двухжильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми, он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

el-shema.ru

Проходные выключатели: их разновидности и особенности

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Схемы включения в электрическую сеть

Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:

• кабель питания;
• кабель одного выключателя;
• кабель второго выключателя;
• кабель осветительного прибора.

Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.

Посмотрим наглядно схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Схемы управления из четырех и более мест

Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

electrikagid.ru
