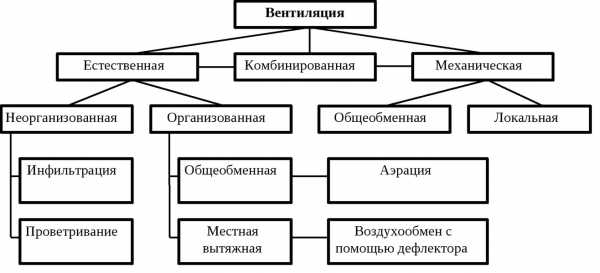

Классификация систем вентиляции.

Задачей вентиляции является обеспечение чистоты воздуха в заданных метеорологических условиях. По способу перемещения воздуха вентиляция бывает естественной и механической. В зависимости от того, для чего служит — приточная и вытяжная. По месту действия — местная и общеобменная. При общеобменной вентиляции загрязненный влажный воздух разбавляется свежим воздухом по всему помещению. Если помещение велико, а количество людей мало и они сосредоточены в одном месте, то применяют местную вентиляцию в местах их сосредоточения. Пример: кабина наблюдения и управления в прокатных цехах. Воздухообмен в помещении можно значительно сократить, если удалять вредные вещества в местах их выделения, не допуская их распространения по помещению. Для эффективной работы системы вентиляции, необходимо выполнять следующие санитарно-гигиенические требования.

Количество приточного воздуха должно почти соответствовать количеству удаляемого воздуха. Разница между ними должна быть минимальна.

Приточные и вытяжные системы в помещении должны быть правильно размещены, т.е. свежий воздух должен подаваться в ту часть помещения, где количество вредных веществ минимально, а удаляться с тех участков, где выделение вредных веществ максимально.

Система вентиляции не должна вызывать перегрев или переохлаждение рабочих.

Система вентиляции не должна создавать шум на рабочих местах.

Она должна быть электро- и взрывобезопасной.

Естественная вентиляция.

Воздухообмен при естественной вентиляции происходит вследствие разности температур воздуха внутри и снаружи помещения, что вызывает поступление холодного воздуха в помещение. С заветренной стороны здания создается пониженное давление., вследствие чего происходит вытяжка теплого загрязненного воздуха из помещения. С наветренной стороны здания создают избыточное давление, в результате чего свежий воздух поступает в помещение. Естественная вентиляция может быть организованна и неорганизованна. Неорганизованная вентиляция осуществляется через неплотности окон, форточек и специальные проемы. Организованная естественная вентиляция осуществляется аэрацией и дефлекторами. Аэрация осуществляется в горячих цехах за счет гравитационного и ветрового давления.

В летнее время открываются проемы 1 и 3, а в зимнее — 2 и 3. На определенной высоте, называемой плоскостью равных давлений, разность давлений равна 0. Ниже этой плоскости существуют разрежения воздуха, в результате чего происходит поступление наружного воздуха, а выше плоскости равных давлений существует избыточное давление, под действием которого происходит вытяжка загрязненного воздуха наружу. Преимущество аэрации состоит в том, что большие объемы воздуха подаются в помещение и удаляются без вентилятора. Недостаток — малая эффективность.

Вентиляция с помощью дефлектора.

Диффузор

Обечайка

Защитный колпак

Конус

Трубопровод

Дефлектор: специальная насадка, установленная на трубопровод и использующая энергию ветра. Применяют для удаления загрязненного и перегретого воздуха из помещения небольшого объема, а также используют при местной вентиляции.

Ветер, обдувая слово 2, создает на ее поверхности разряжение, вследствие чего воздух движется из помещения по трубопроводу 5 и выходит наружу через кольцевые щели, образованные между обечайкой 2, краями колпака 3 и корпусом диффузора.

Механическая вентиляция.

Система движения воздуха, которая осуществляется вентиляторами. Существуют приточная и вытяжная вентиляция.

1 — Воздухоприемник

2 — Трубопровод

3 — Фильтр счистки

4 — Калорифер

5 — Вентилятор

6 — Воздухонасадки с отверстиями

Кондиционирование воздуха.

Кондиционирование воздуха — автоматическое поддержание в помещении независимо от внешних условий температуры, влажности, чистоты и скорости движения воздуха. Кондиционирование применяется для создания необходимых санитарно-гигиенических условий.

Кондиционер — вентиляционное устройство, которое с помощью приборов авторегулирования поддерживает в помещении заданные параметры воздушной среды. Кондиционеры бывают центральные и местные. В центральных кондиционерах приготовление воздуха осуществляется вне обслуживаемого помещения и подача воздуха осуществляется по воздуховоду. В местных кондиционерах приготовление воздуха происходит в обслуживаемом помещении без применения воздуховодов.

Очистка воздуха от вредных веществ.

Для очистки воздуха от твердых и жидких примесей применяют циклоны, пылеуловители (вихревые, жалюзийные, камерные). Важным показателем работы пылеуловителей является эффективность очистки воздуха:

q1 — содержание примесей до очистки воздуха

q2 — после очистки (мг/м³)

Очистка может быть грубой (размер пыли более 50мкм), средней (10-50мкм), тонкой (менее 10 мкм). Для очистки воздуха от неволокнистой пылью размером 10мкм используют циклоны. Принцип их работы — центробежная сепарация.

Пыль попадая в трубопровод 1 по касательной к корпусу приобретает вращательное движение по спирали, опускается вниз по конической части корпуса 3 собирается в шлаковые сборники 4. Очищенная воздушная смесь под действием поступающего воздуха вытесняется в выходной трубопровод 2.

Вихревые пылеуловители отличаются от циклопов наличием вспомогательного потока. Загрязненный воздух поступает через трубопровод 5 и закручивается лопаточным завихрителем 4. Перемещаясь вверх он подвергается воздействию поступающего в потоки воздуха. Под воздействием центробежных сил частицы отбрасываются к поверхности корпуса и за счет силы тяжести оседают в бункере 6. Очищенный воздух выходит через трубопровод 1 наружу.

Жалюзийный пылеуловитель представляет собой набор лопастей, установленных последовательно в корпусе 2 так, что между ними образуется щель. Воздух поступает через трубопровод 1, где пылеотделение происходит под действием опережающих лопастей 3. Взвешенные частицы пыли под действием инерции и эффекта отражения от лопастей движутся в трубопровод 5. Очищенный воздух проходит между лопастями и поступает в выходной трубопровод 4. Данные пылеуловители используют для грубой и средней очистки, после которой загрязненный воздух направляется в циклоны.

В камерных пылеуловителях загрязненный воздух поступает через входной трубопровод 1 в рабочую камеру 3, где он отделяется от пыли, которая оседает под действием силы тяжести и выходит через трубопровод 2. Используется для грубой и средней очистки.

Ротационные пылеуловители. Очищая от твердых и жидких примесей за счет центробежных сил, возникающих при вращении ротора. По конструкции — центробежный вентилятор. При его вращении частицы пыли прижимаются к поверхности диска колеса и к набегающим сторонам лопаток и затем собираются в пылеуловители.

Ротоклоны-туманоуловители. Применяется для очистки воздуха от тумана. Первая ступень очистки: ротор с фильтрующим материалом (войлок с d_{волокон}=18-20мкм). Вторая ступень: брызгоуловитель (1 слой войлока d_{волокон}=60-70мкм) .

Электрофильтры.

Применяются для очистки воздуха от пыли и тумана.

Для средней и тонкой очистки воздуха используются фильтры, в которых запыленный воздух пропускается через пористые фильтрационные материалы. Осаждение твердых и жирных частиц на фильтрующих элементах происходит в результате контакта частиц с поверхностью пор. Механизм осаждения частиц ,обусловлен действием сил инерции, гравитационных сил, броуновской диффузией в газах и эффектом касания. В качестве фильтра материалов ткани, войлок, бумага, металлическая стружка,

керамика и пористые металлы. Для очистки воздуха с запыленностью менее10 мг на 1 м(кубический) используются ячейковые фильтры, представляющие собой каркас, заполненный фильтрующими элементами в виде металлических или пенопластовых материалов, упругого стекловолокна. Выбор материала зависит от качества очистки. Их общим недостатком является ограниченный срок службы из-за быстрого засорения фильтрующих элементов. В настоящее время широкое распространение получили самоочищающиеся масляные фильтры, в которых фильтрация осуществляется двумя непрерывно движущимися полотнами из металлической сетки. При загрязнении масляных фильтров их промывают в содовом растворе. Для очистки воздуха от тумана, масел используются волокнистые и сетчатые туманоуловители, принцип действия которых основан на осаждении капель смачивающей жидкости на поверхности пор с последующим стеканием жидкости под действием сил тяжести. Туманоуловители делятся на низкоскоростные — V<0,15м/с, преобладающим является механизм диффузии осаждения капель, и высокоскоростные — V=2-5м/с, осаждение капель на поверхности происходит под действием инерционных сил. В низкоскоростных туманоулавителях волокнистые слои формируются набивкой стекловолокна с диаметром волокон 7-10 микрон или полимерных волокон.

Местная приточная вентиляция. Служит для создания требуемых условий воздушной среды в ограниченном пространстве производственной зоны. К установкам местной приточной вентиляции относятся воздушные души, оазисы, воздушные и воздушно-тепловые завесы. Воздушные зоны применяются в горячих цехах, где создается тепловой поток интенсивностью 350Вт/м².

Воздушные оазисы позволяют улучшить метеорологические условия на ограниченном пространстве помещений, которые со всех сторон ограждаются передвижными перегородками и заполняются холодным и чистым воздухом.

Воздушно-тепловые завесы используются для защиты людей от холодного воздуха. Завеса бывает с подачей воздуха без подогрева и с подогревом. Их работа основана на том, что подаваемый воздух к рабочему месту через специальный воздухопровод со щелью выходит с большой скоростью (до 15 м/с) под определенным углом на встречу холодному воздуху и смешивается с ним. Полученная смесь теплого воздуха поступает на рабочее место.

Местная вытяжная вентиляция. Ее применение основано на улавливании и удалении вредных веществ непосредственно у источника образования. Т.к. борьба с пылью с помощью общеобменной вентиляции дает малый эффект, то использование местной вентиляции позволяет полностью устранить запыленность помещения. Максимально эффективны укрытия. Укрытие может быть выполнено в виде кожуха, который полностью или частично защищает оборудование и среду. Внутри укрытий существует разряжение — вредные вещества не могут попасть в помещение.

Вытяжные шкафы находят применение при термической и гальванической обработке металлов, окраске, расфасовке сыпучих веществ.

Вытяжные зоны используются для локализации вредных веществ при тепло- влаговыделениях. Наиболее равномерное всасывание обеспечивается при =60.

Всасывающие панели используются в тех случаях, когда при удалении вредных веществ рабочий находится под зонтом. Правильной будет такая конструкция вытяжной системы, когда основание вытяжной трубы расположено под углом к основанию рабочего места.

Средства индивидуальной защиты (СИЗ).

Когда нельзя устранить вредные и опасные производственные факторы, то используются СИЗ. Защита тела обеспечивается применением спецодежды, спецобуви, головных уборов, рукавиц. Для защиты человека от брызг расплавленного металла используется спецодежда из льняных, брезентовых и шерстяных тканей, для защиты от кислот и щелочей — из резины.

studfiles.net

Классификация систем вентиляции

Классификация типов вентиляционных систем производится на основе следующих основных признаков:

• По способу перемещения воздуха: естественная или искусственная система вентиляции
• По назначению: приточная или вытяжная система вентиляции
• По зоне обслуживания: местная или общеобменная система вентиляции
• По кострукции: наборная или моноблочная система вентиляции

Естественная и искусственная система вентиляции

Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных системы вентиляции являются дешевизна, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей. Благодаря этому, такие системы широко применяется при строительстве типового жилья и представляют собой вентиляционные короба, расположенные на кухне и санузлах.

Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.

Искусственная или механическая вентиляция применяется там, где недостаточно естественной. В механических системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы могут удалять или подавать воздух в вентилируемые помещения не зависимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.

Приточная и вытяжная система вентиляции

Приточная система вентиляции служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

Местная и общеобменная система вентиляции

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличии от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может быть проще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.

Наборная и моноблочная система вентиляции

Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты. В разделе состав систем вентиляции рассказывается о том, из каких компонентов собирается типовая наборная система.

В моноблочной системе вентиляции все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы бывают приточные и приточно-вытяжные. Приточно-вытяжные моноблочные установки могут иметь встроенный рекуператор для экономии электроэнергии. Моноблочные системы вентиляции имеют ряд преимуществ перед наборными системами:

• Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных приточных установок заметно ниже, чем в наборных системах. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время, как наборные системы, как правило, требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
• Функциональная законченность и сбалансированность. Все элементы приточной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью.
• Небольшие габариты. Например, моноблочная приточная вентиляционная система производительностью до 500 куб. м в час выполняется в прямоугольном корпусе высотой всего 22 см.
• Простой и недорогой монтаж. Установка моноблочной приточной системы занимает несколько часов и требует минимального количества расходных материалов.

smnk.ru

14. Назначение и классификация систем вентиляции. Требования к вентиляции

В настоящее время для нормализации условий труда применяются:

Вентиляция предназначена для создания требуемого воздухообмена в помещениях, в результате которого из помещения удаляется загрязненный воздух и подается чистый.

Вентиляция в соответствии с требованиями нормативных документов имеет свою классификацию по нескольким признакам:

по назначению:

• вытяжная вентиляция, которая предназначена только для удаления загрязненного воздуха,

• приточная вентиляция, которая предназначена для подачи в помещение чистого подготовленного воздуха,

• приточно-вытяжная вентиляция.

Схема вытяжной вентиляции

1 – устройство для локализации и удаления вредных веществ,

2 – вытяжной воздуховод,

3 – устройство для очистки воздуха,

4 – вентилятор с электродвигателем,

5 – нагнетательный воздуховод,

6 – устройство для выброса и рассеивания воздуха в атмосфере

Схема приточной системы вентиляции

1 – устройство для забора воздуха из окружающей среды,

2 – устройство для очистки воздуха,

3 – устройство для подогрева воздуха,

4 – устройство для увлажнения (осушения) воздуха,

5 – вентилятор с электродвигателем,

6 – устройства для распределения воздуха по помещению,

7 – обводной канал.

3. по принципу побуждения вентиляции:

• естественная вентиляция, когда воздухообмен осуществляется под действием теплового (гравитационного) или ветрового напоров,

• искусственная (механическая) вентилвяция,

• комбинированная (естественная + искусственная).

Основные требования к вентиляции определяются нормативными документами:

1. воздухообмен (производительность) вентиляции должен быть достаточным для удаления всех вредностей, поэтому уже на стадии проектирования вентиляции этот воздухообмен рассчитывается,

2. для приточно-вытяжной вентиляции производительность по вытяжке должна быть равна производительности по притоку, т.е. ,

3. воздухообмен в помещении должен быть организован т.о., чтобы загрязненный воздух удалялся, а приточный воздух подавался,

4. если в одном из двух смежных помещений имеется вредное производство, то для того, чтобы предотвратить распространение вредных веществ по другим помещениям необходимо, чтобы производить вытяжку из этого помещения,

5. система вентиляции и кондиционирования не должны быть источниками повышенных уровней шума и вибрации (для этого уже на стадии проектирования должны быть заложены соответствующие инженерные решения: виброизоляция вентиляционного оборудования, устройство гибких вставок в системах вентиляции, ограничение скорости движения воздуха, применение специальных глушителей),

6. система вентиляции не должна быть источником повышенной взрыво и пожароопасности (поэтому в соответствие с правилами пожарной безопасности ППБ РБ 1.01-94 требования пожарной профилактики к системам вентиляции и кондиционирования выделены в отдельный раздел),

7. системы вентиляции и кондиционирования должны быть максимально экономичны (поэтому вся проектная и эксплуатационная документация должна иметь соответствующий экономический расчет включая электроэнергию.

studfiles.net

6. Вентиляция. Классификация систем вентиляции по способам организации воздухообмена и перемещения воздуха, по назначению. Кратность воздухообмена.

Вентиляция. Как следует из сказанного выше, обеспечение нормальных метеорологических условий и чистоты воздуха на рабочих местах в значительной степени зависит от правильно организованной системы вентиляции. Общие требования к сис­темам вентиляции, кондиционирования воздуха и воздушного отопления производственных, складских, вспомогательных и общественных зданий и сооружений ‘определены ГОСТ 12.4.021—75 ССБТ. Основное требование ГОСТа — работа вен­тиляционных систем должна создавать на постоянных рабочих местах, в рабочей и обслуживаемой зонах помещений метео­рологические условия и чистоту воздушной среды, соответст­вующие действующим санитарным нормам. Технические ре­шения при проектировании вентиляционных систем, а также требования, предъявляемые к ним при сооружении и эксплуа­тации, должны соответствовать строительным нормам и пра­вилам, утвержденным и согласованным с Госстроем СССР, и Правилам безопасности, утвержденным Госгортехнадзором СССР.

По способу организации воздухообмена вентиляция может быть общеобменной, местной и комбинированной. Общеобмен­ную вентиляцию, при которой смена воздуха происходит во всем объеме помещения, наиболее часто применяют в тех слу­чаях, когда вредные вещества выделяются в небольших количе­ствах и равномерно по всему помещению. Местная вентиляция предназначена для отсоса вредных выделений (газы, пары, пыль, избыточное тепло) в местах их образования и удаления их из помещения. Комбинированная система предусматривает одновременную работу местной и общеобменной вентиляции. На устройство и эксплуатацию местной вентиляции требуются значительно меньшие затраты.

В зависимости от способа перемещения воздуха вентиляция •бывает естественной и механической. При естественной венти­ляции воздух перемещается под влиянием естественных факто­ров: теплового напора или действия ветра. При механической вентиляции воздух перемещается с помощью вентиляторов, эжекторов и др. Сочетание естественной и искусственной вен­тиляции образует смешанную систему вентиляции.

В зависимости от назначения вентиляции — подача (при­ток) воздуха в помещение или удаление (вытяжка) его из помещения, вентиляцию называют приточной и вытяжной. При одновременной подаче и удалении воздуха вентиляция называется приточно-вытяжной.

В производственных помещениях, в которых возможны вне­запные выбросы в воздух рабочей зоны больших количеств, вредных или взрывоопасных веществ, предусматривают ава­рийную вентиляцию.

В соответствии с ГОСТ во всех помещениях должна быть предусмотрена естественная вентиляция. Естественное движе­ние воздуха в помещении происходит вследствие разности его плотностей вне и внутри помещения (тепловое давление), а также под действием разности давления наружного воздуха с наветренной и заветренной сторон здания (рис. 5.1). Давление или разрежение зависят от скорости ветра. Наружный воздух может поступать в помещение через открытые проемы с навет­ренной стороны здания и выходить через отверстия на проти­воположной заветренной стороне и отверстия в крыше.

Естественная вентиляция значительно дешевле механичес­кой, так как большие объемы воздуха поддаются в помещение и удаляются из пего без применения вентиляторов и воздухо­водов. Вентиляция происходит через вытяжные каналы, шах­ты, форточки и фрамуги зданий.

Естественная вентиляция может иметь неорганизованный и организованный характер. При неорганизованной вентиляции воздух подается и удаляется из помещения через неплотности и поры наружных ограждений зданий (инфильтрация), а так­же через форточки, окна, открываемые без всякой системы. Естественная вентиляция считается организованной, если на­правление воздушных потоков и воздухообмен регулируются с помощью специальных устройств. Систему организованного естественного воздухообмена называют аэрацией. Если аэрация легко поддается регулированию и расчету, то ин­фильтрация регулированию практически не поддается, и при расчете естественной вентиляции ее не учитывают. Аэрацию, как правило, применяют в цехах со значительными выделения­ми тепла. Недостаток естественной вентиляции состоит в том, что приточный воздух вводится в помещение без предваритель­ной очистки и подогрева, а удаляемый не очищается от выбро­сов и загрязняет наружный воздух. Кроме того, эффективность аэрации может существенно падать вследствие повышения тем­пературы наружного воздуха, особенно в безветренную погоду.

В соответствии со СНиП П-33—75 приточный воздух с по­мощью естественной вентиляции в теплый период года следу­ет подавать на высоте не менее 0,3 м и не более 1,8 м, а в холодный период года — не менее 4 м от уровня пола, чтобы холодный воздух извне не попадал в зону рабочих мест. Об­щая площадь каналов для подачи воздуха через боковые све­товые проемы должна быть не менее 20% площади световых проемов, а фрамуги и жалюзи должны иметь устройства, на­правляющие приточный воздух вверх в холодный период года и вниз в теплый период года. Для удобст­ва открывания фрамуг с отметки пола ис­пользуют специальные приспособления с ручным или механическим приводом.

Помимо гравитационного давления весь­ма существенное влияние на аэрацию зданий оказывает и ветровое давление. Однако согласно СНиП П-33—75 при расчете естественной вентиляции принято учитывать только действие гравитационно­го давления, поскольку сила ветра непостоянна. Воздействие ветра (розу ветров) принимают во внимание при определения размещения зданий па промышленной площадке и защите вы­тяжных проемов аэрационпых фонарей от задувания. Это не­обходимо для того, чтобы предотвратить нежелательное по­ступление наружного воздуха через фонарь, что вызывает пе­ремещение загрязненного воздуха из верхней зоны в рабочую так называемое опрокидывание тяги. Задувания фонарей мож­но избежать либо приданием определенной формы фонарей, либо устройством специальных ветрозащитных щитов.

Для использования ветрового напора, а также удалении небольших объемов воздуха используют дефлекторы, специ­альные насадки, устанавливаемые в верхней части вентиляци­онных каналов. С их помощью усиливают тягу. Поток ветра, обтекая дефлектор, создает в канале некоторое разрежение, в результате чего скорость движения воздуха по каналу увели­чивается.

В химической промышленности наибольшее распростране­ние получил дефлектор типа ЦАГИ, его схема дана ни рис. 5.2.

Дефлектор представляет собой цилиндрическую обечайку 3, укрепленную над вытяжной трубой. Чтобы облеАи/г’ь выход воздуха, на конце трубы имеется диффузор. Колпак 4 препят­ствует попаданию дождя в дефлектор.

При использовании механической вентиляции в отличие от естественной имеется возможность предварительно очищать, нагревать или охлаждать, увлажнять приточный воздух, а также очищать выбрасываемый в окружающую атмосферу за­грязненный воздух. Кроме того, воздух можно подавать по воздуховодам в любую зону помещения или удалять его и:; мест наиболее интенсивного образования вредностей.

В химической промышленности наиболее распространена приточно-вытяжпая общеобменная механическая вентиляция, комбинируемая с локальной механической вентиляцией.

К недостаткам механической вентиляции следует отнести необходимость звукоизоляции, значительную стоимость соору­жения и эксплуатации, а также большую энергоемкость.

Кратность воздухообмена в помещении рассчитывают по формуле:

[ K = Q / W ] [4.6]

где W — объем помещения, м³ (W=125 м³).

studfiles.net

41.Системы вентиляции, их виды.

Вентиляция в общем понимании — это применение специальных устройств и использование методов, с помощью которых осуществляется обмен воздухом между внешней средой и помещением. Это — чрезвычайно важный элемент нашей повседневной жизни, ведь необходимость дышать чистым воздухом есть всегда. Все строения изначально проектируются с системой вентиляции, которая состоит из круглых или прямоугольных воздуховодов. Они обеспечивают движение воздуха по вентиляционной системе. Воздуховоды бывают как обычными, так и гибкими, — это зависит от пожеланий заказчика и особенностей здания.

Вентиляционные системы бывают разными, главными видами являются вытяжные и приточные системы. Принцип работы приточной вентиляционной системы прост. Воздух попадает в помещение извне через воздуховоды (с помощью технических средств, которые обеспечивают движение воздуха). Давление воздуха в помещениях поднимается, и по законам физики он выходит через окна, двери и все остальные отверстия, которые есть в наличии. Приточная вентиляционная система — довольно сложный механизм, в котором воздух через воздухозаборную решетку и специальный клапан попадает в фильтр, оттуда — в нагреватель, далее — в вентилятор, и через воздуховоды и распределители воздуха — в помещение. Использование такой вентиляционной системы отдельно, без применения других, не является эффективным для больших помещений. Но для небольших — вполне приемлемо (как и отдельное использование вытяжной системы).

Наиболее эффективным является использование объединенной вентиляционной системы — приточно-вытяжной. Загрязненный воздух удаляется из помещения, и в то же время поступает свежий. Для всех трех разновидностей систем регулирования циркуляции воздуха используются как обычные, так и гибкие воздуховоды, — изолированные, неизолированные, разной толщины и диаметра.

В зависимости от того, как воздух перемещается в здании, различают естественную или же механическую вентиляционную систему. Естественная система не предусматривает использование механического или электрического оборудования для очистки и притока воздуха. Теоретически свежий воздух должен поступать в помещение сам, но если, например, на улице очень жарко и нет ветра, то это проблематично. Воздуховоды при такой системе часто отсутствуют. Механическая вентиляционная система действует намного эффективнее. Воздух попадает в помещения и выкачивается из них с помощью разнообразных вентиляторов, фильтров и т.п., циркулируя по обычным или гибким воздуховодам. Кроме того, современные технологии позволяют регулировать температуру и давление в помещении с помощью дистанционного управления.

Классификация вентиляционных систем предусматривает также общеобменную и местную вентиляцию. Общеобменная вентиляция используется в случаях невозможности локально удалять воздух непосредственно из мест загрязнения. Такой вид применяют, например, на производстве. В лабораториях или помещениях, которые быстро загрязняются, грязный воздух полностью удаляется, и в то же время поступает новый. Данные операции обязательно должны осуществляться синхронно. Для предупреждения попадания воздуха с высокой концентрацией загрязняющих веществ в другие помещения нужно также обязательно устанавливать изолированные воздуховоды. Местная вентиляция используется тогда, когда можно удалить грязный воздух прямо возле места загрязнения. Такой способ эффективен как на производстве, так и в домашних условиях.

В зависимости от наличия каналов, по которым может циркулировать воздух, вентиляционные системы бывают канальными и бесканальными. Каналы — это обычные или гибкие воздуховоды, которые образуют систему перемещения воздуха по зданию. Если же воздуховодов нет в наличии, то это — бесканальная система. Пример такой системы — естественно вентилируемое помещение.

По структуре компонентов вентиляционной системы и их размещению различают также наборную (состоит из расположенных отдельно структурных частей) и моноблочную систему вентиляции (все части располагают в одном корпусе, оснащенном шумоизоляцией).

studfiles.net

Классификация систем вентиляции

По назначению: приточная, вытяжная и приточно-вытяжная система вентиляции.

По способу перемещения воздуха: естественная (гравитационная) или искусственная (с механическим побуждением), гибридная система вентиляции.

По зоне обслуживания: местная или общеобменная система вентиляции.

По конструктивному исполнению: канальные/бесканальные.

Приточная вентиляция служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли.

Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей». Для устройства приточно-вытяжной вентиляции могут использоваться как наборные, так и моноблочные вентиляционные системы.

Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных систем являются дешевизна устройства вентиляции, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей. Благодаря этому, такие системы широко применяется при строительстве типового жилья и представляют собой вертикальные вентиляционные короба, расположенные в типовом жилье, как правило, в зоне кухни или коридора. Обратной стороной дешевизны естественных систем вентиляции является зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра, качества исполнения каналов и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.

Гибридная вентиляция представляет собой естественную вытяжную вентиляцию с механическим или иным побуждением. Использует вентиляторы, эжекторы/дефлекторы, подогреватели каналов, флюгарки, решетки. Большую часть времени гибридная вентиляция работает, как естественная, побуждение включается лишь в моменты пиковых нагрузок или при отсутствии тяги в канале.

Искусственная или механическая вентиляция применяется там, где недостаточно естественной. В механических системах используется оборудование и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы вентиляции могут удалять или подавать воздух в вентилируемые помещения независимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную или гибридную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличие от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной).

к статье Создание микроклимата. Системы вентиляции. Осушение и увлажнение воздуха.

Создание микроклимата. Системы вентиляции. Осушение и увлажнение воздуха.

www.ingenieria.ru

Классификация систем вентиляции и конструктивные особенности

Вентиляционная система может быть различной, подбор зависит от особенностей помещения или здания, для которого она монтируется, и от других параметров. Назначение и классификация систем вентиляции:

• обеспечение обмена воздуха для создания комфортных условий;
• обогрев или охлаждение воздуха;
• устранение всех неприятных запахов, сырости.

Виды вентиляции.

Вентиляционные установки включают:

• приточное и вытяжное оборудование;
• установки механические, принудительные и естественные;
• есть бесканальные и канальные устройства.

При выборе вентиляции необходимо пристальное внимание обращать на то, какие именно требования к ней предъявляются, при каких условиях она будет эксплуатироваться.

Естественная вентиляция и механическая: конструктивные особенности

Классификация систем вентиляции не обходится без естественных и механических конструкций. Они позволяют максимально правильно и эффективно обеспечить воздухообмен в доме. Естественная обеспечивает выполнение следующих условий:

1. Перемещение воздуха происходит между улицей и помещением вследствие разницы давления и температуры, осуществляется так называемая аэрация.
2. Обмен может происходить и за счет того, что наблюдается разница между верхней и нижней точками установленного оборудования. Например, дефлектор может находиться на крыше, в нижних жилых помещениях обеспечивается отличный приток свежего воздуха и отток уже отработанного.
3. Специальные системы во время работы обеспечивают нагрев или охлаждение воздушных масс.

Схема естественной вентиляции.

Конструкция естественных систем вентиляции может значительно различаться. Все зависит от того, для какого именно помещения используется установка, есть ли особые условия ее использования. В зависимости от назначения вентиляционные установки разделяются не только на естественные, но и на механические.

В таких системах устанавливаются вентиляторы, воздухонагреватели, электродвигатели, автоматика для управления, пылеуловители, фильтры и прочее. Все это позволяет перемещать необходимый объем воздушных масс на значительное расстояние.

За счет механической вентиляции воздух поставляется в помещения на различном удалении друг от друга. Затраты на работу оборудования могут быть значительными, поэтому необходимо предварительно тщательно все просчитать. За счет механической вентиляции есть возможность подавать, удалять воздух не только из всего помещения, но и из отдельных его зон.

Если есть необходимость, то воздушные массы охлаждаются, нагреваются, очищаются либо ионизируются. Дома может использоваться и смешанная система, как более экономная. Она позволяет не только освежить воздух в доме, но и сделать это с минимальными финансовыми затратами.

Вернуться к оглавлению

Приточная конструкция, вытяжная и местная

Приточная вентиляционная конструкция используется для того, чтобы поставлять свежий воздух для конкретного участка или помещения. В системах используются вентиляторы, воздуховоды, устанавливаются фильтры, оборудование для нагрева и охлаждения. Приточная вентиляция монтируется в жилых помещениях, офисах, ванных комнатах, кухнях. При выборе оборудования важно учитывать цели монтажа, площадь помещения и другие параметры.

Схема установки для устройства приточной вентиляциии.

Вентиляционные системы могут включать оборудование, удаляющее отработанный воздух. Производительность систем зависит от того, для какого помещения она используется, есть ли необходимость обеспечить отток отработанных масс из одного помещения или из нескольких, будет ли монтироваться сеть воздуховодов. Вытяжная вентиляция может монтироваться в любых помещениях. Местная система вентиляции представляет собой оборудование, подающее свежий воздух в помещение. Отработанный она выводит на улицу.

Местная вентиляционная модель может быть 2-х видов:

1. Приточная — это так называемые воздушные души, подающие чистый воздух при повышенном давлении и скорости, снижающие температуру в помещении. К приточным местным системам относятся воздушные оазисы, завесы. Все они обеспечивают поток свежего воздуха на строго ограниченный участок. Скорость потока значительная, воздух подается под давлением, обеспечивая его действие на строго ограниченном участке. В итоге повышается эффективность оборудования.
2. Вытяжная местная вентиляция позволяет удалить из воздуха вредные вещества, газы. Конструкция содержит механизм отсоса, который и позволяет обеспечить принудительный отвод отработанного воздуха из помещения наружу. Все отсосы можно разделить на полуоткрытые, открытые, местные. Конструкция их содержит укрытия, сеть воздуховодов, которые всасывают воздух, вентиляторы, вытяжные шахты.

Вернуться к оглавлению

Общеобменная вентиляционная конструкция

Простейшие схемы вытяжной вентиляции.

Общеобменная может быть приточной или всем известной вытяжной. Приточная предназначена для того, чтобы убрать излишки тепла, влажности, избавить помещение от слишком высокой концентрации вредных испарений, токсических веществ, газов.

Использование именно таких систем позволяет обеспечить нормальные условия для дыхания. Если требуется нагрев воздуха, то монтируется специальная установка, сам воздух перед подачей в помещение проходит очищение. Иногда требуется компенсация вытяжной системы, если она имеется.

Вытяжная общеобменная представляет собой осевой вентилятор, который располагается в стене или оконном проеме.

Подобные системы обеспечивают только общий воздухообмен, для других целей они не используются. Для вытяжных систем может устанавливаться воздуховод. Длина такого канала может составлять 30-40 м, при необходимости больше. Потери давления в канале могут быть 30-40 кг/м². Если потери превышают это значение, то необходимо монтировать вентилятор другого типа, лучше всего центробежного.

Вернуться к оглавлению

Канальная/бесканальная вентиляция

Бесканальная вентиляция.

Среди разнообразных систем вентиляции выделяются канальные и бесканальные.

Различия состоят в том, как именно воздушные массы доставляются к точке назначения.

Для канальных систем используются специальные воздуховоды в виде большой сети либо отдельные каналы для малых систем.

Для бесканальных воздуховоды не применяются.

При естественной вентиляции каналы могут не использоваться, это обязательно надо учесть во время выбора вентиляционного оборудования.

При выборе вентиляции необходимо учитывать:

• целевое предназначение оборудования;
• зона обслуживания, учитывается, для какой именно площади будет применяться вентиляционное оборудование;
• способ перемещения воздушных масс;
• конструкция вентиляционной системы.

Вернуться к оглавлению

Оборудование для вентиляционной системы

Система вентиляции загородного дома.

Вентиляция включает следующие составляющие:

1. Вентиляторы, которые являются неотъемлемой частью вентсистемы. Это осевые вентиляторы, радиальные, диаметральные. Все они имеют различную конструкцию и характеристики.
2. Вентиляторные агрегаты. Есть модели, которые монтируются непосредственно на крышах, а имеются и канальные, предназначенные для установки в вентиляционных каналах.
3. Вентустановки приточно-вытяжные, вытяжные, приточные.
4. Наличие воздушно-тепловой завесы для систем, которые монтируются над дверными, оконными проемами. Завесы обустраиваются в промышленных помещениях, складах, открытых площадках. Для жилого помещения завесы делаются над входными дверями, окнами, устанавливаются в террасах частных домов.
5. Шумоглушители позволяют снизить шум вентиляционной установки во время ее работы.
6. Воздушные фильтры предназначены для того, чтобы очищать поступающий воздух. Фильтры обеспечивают поступление чистого и прохладного воздуха, дополнительно монтируются специальные ионизаторы.
7. Воздухонагреватели предназначены для того, чтобы нагреть поступающие воздушные массы, сделать микроклимат внутри более комфортным и пригодным для проживания. Нагреватели могут быть самого различного типа, чаще всего это электрические, но могут применяться и водяные.
8. Воздуховоды предназначены для того, чтобы проводить воздушные массы от внутренних помещений наружу и в противоположном направлении. Все они могут быть металлопластиковыми, металлическими, обычными пластиковыми. По типу конструкции воздуховоды разделяются на полугибкие и гибкие.
9. Регулирующие и запорные устройства. Сюда можно отнести многообразие клапанов, диафрагм, специальных обратных клапанов, прочих устройств, которые необходимы для регулирования работы всей вентиляционной системы.
10. Для систем вентиляции используются специальные воздухораспределительные устройства, регулирующее оборудование для воздухоудаления. Это решетки, плафоны, щелевые воздуховоды, насадки, которые имеют форсунки, особые перфорированные панели.
11. Специальная тепловая изоляция.

Вентиляция, классификации которой разнообразны — удобное и практичное оборудование. Это может быть принудительная, естественная, приточная или вытяжная система, включающая в себя специальные функции, например, обогрев или очистку воздуха. При выборе необходимо учитывать и то, как именно будет крепиться система, для какого помещения использоваться.

1poclimaty.ru
