что это такое, фото, размеры, как сделать, ремонт

Наиболее сложным и трудоемким участком работы принято считать обустройство ендова на крыше. Простые двухскатные крыши постепенно вытесняются сложными ломаными конструкциями с кукушками и кровельными окнами, непростым пересечением кровельных скатов. Даже опытные кровельщики не особо любят работать с ендовой крышей, из-за непростой технологии сборки. Времени и сил на герметизацию ендова уходит много, а малейшая оплошность в работе может стать причиной серьезных проблем.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

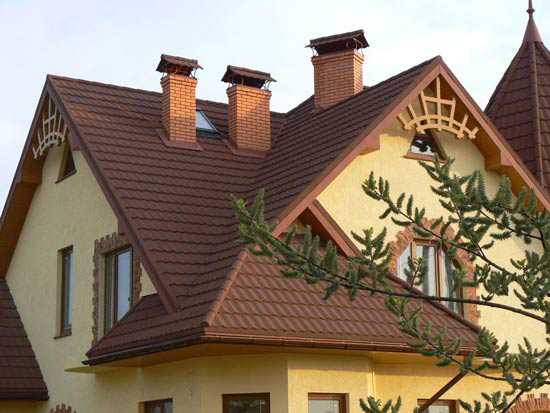

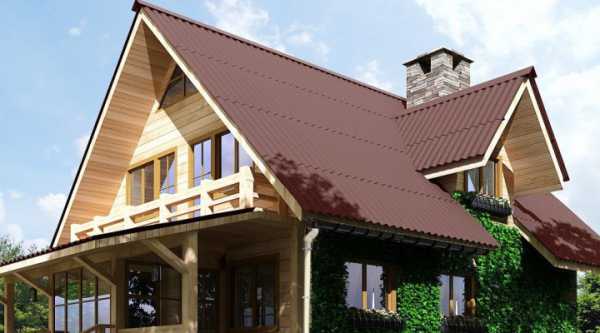

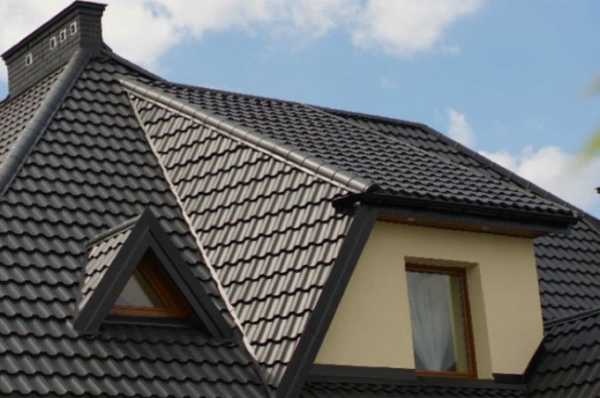

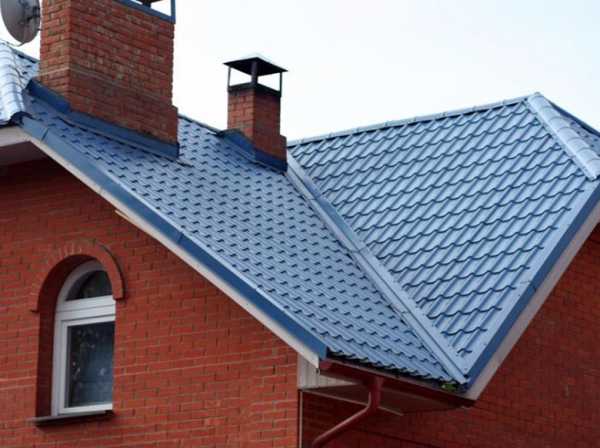

  • Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;

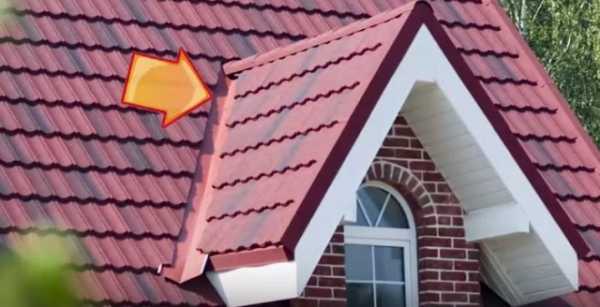

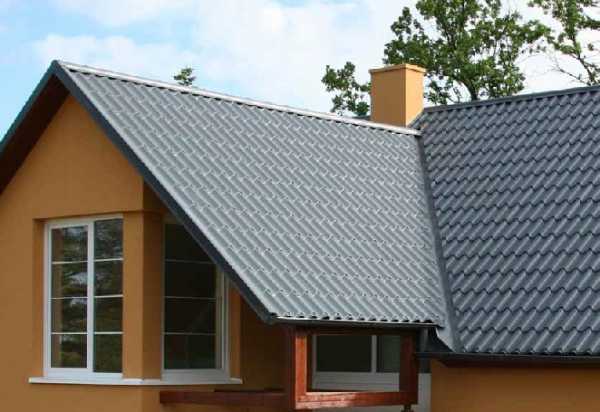

  • На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;

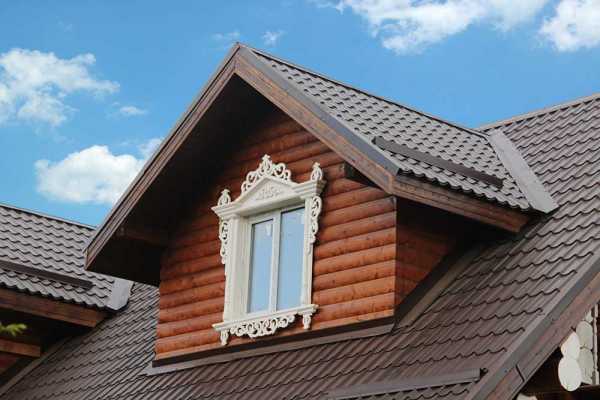

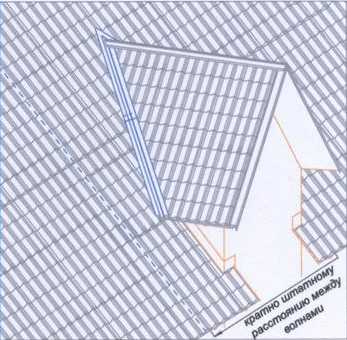

  • В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.

В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Для чего нужна ендова

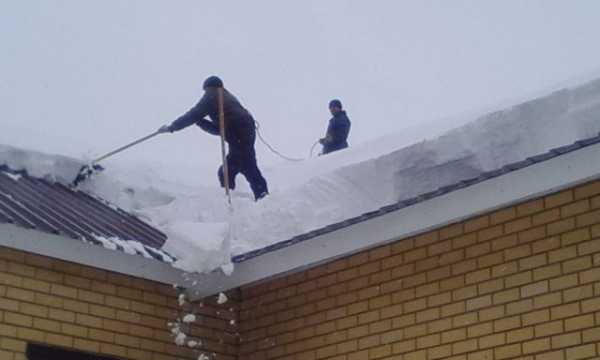

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

  • С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
  • Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

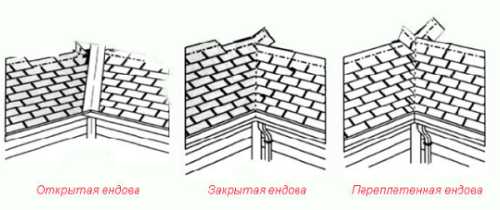

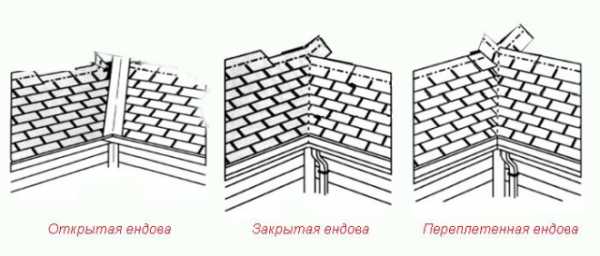

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

  • Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
  • Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
  • Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

  • Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
  • Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
  • Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

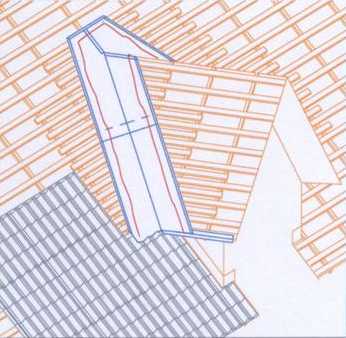

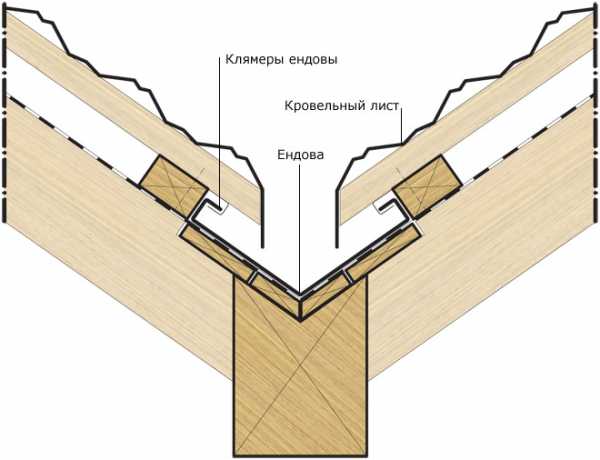

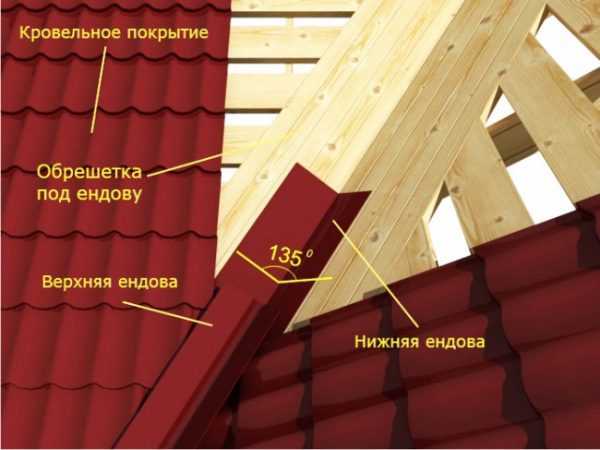

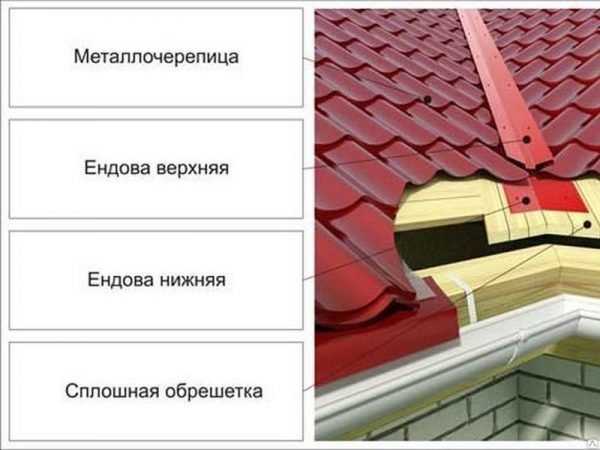

Устройство ендовы

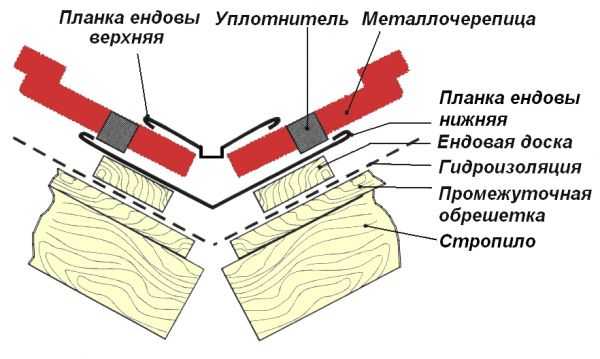

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

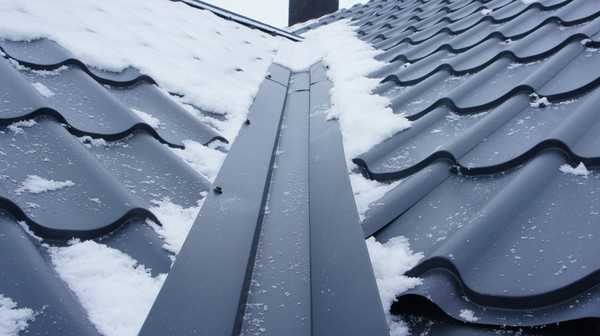

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

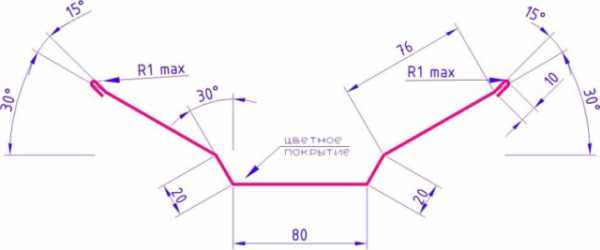

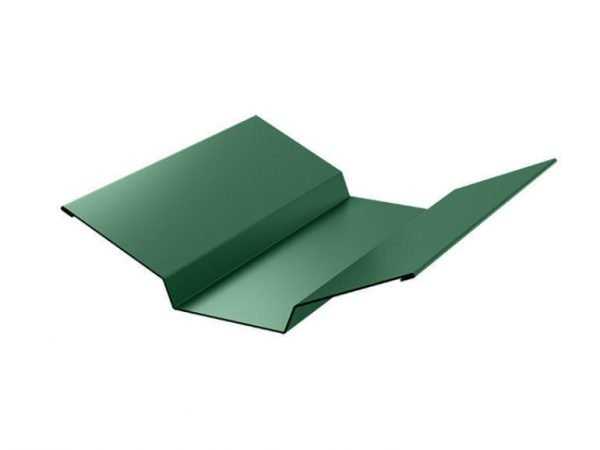

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

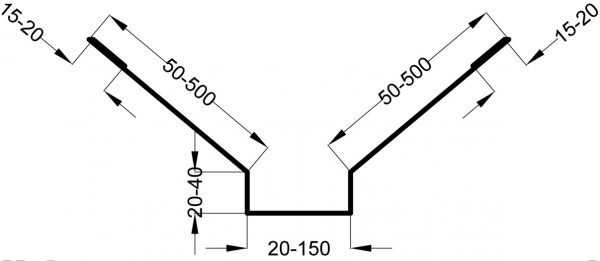

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

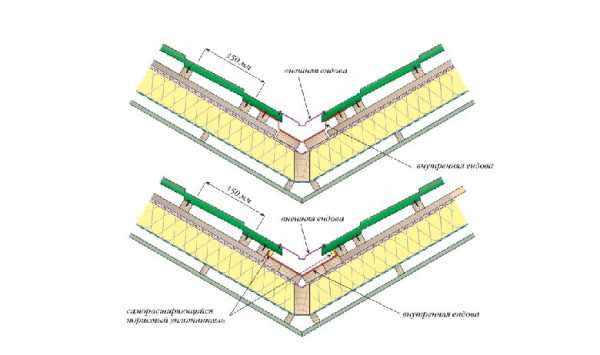

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

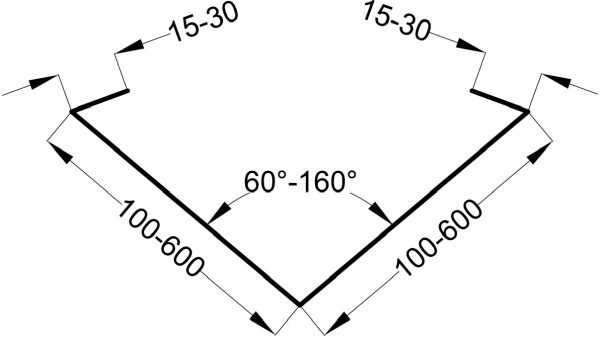

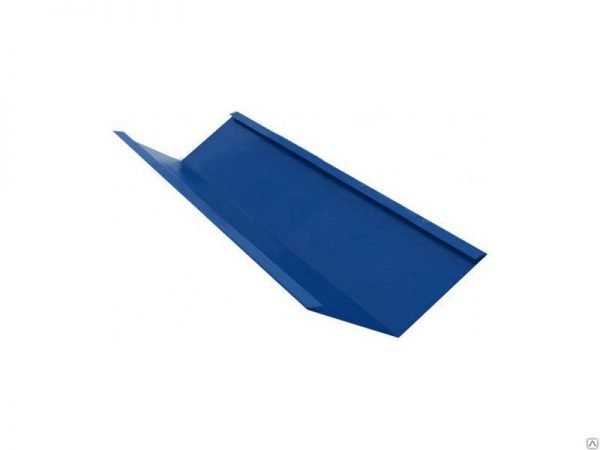

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

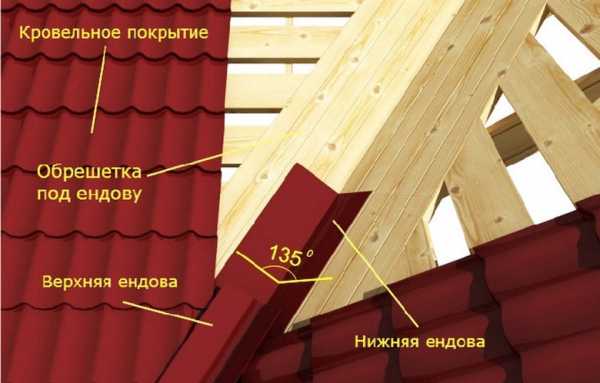

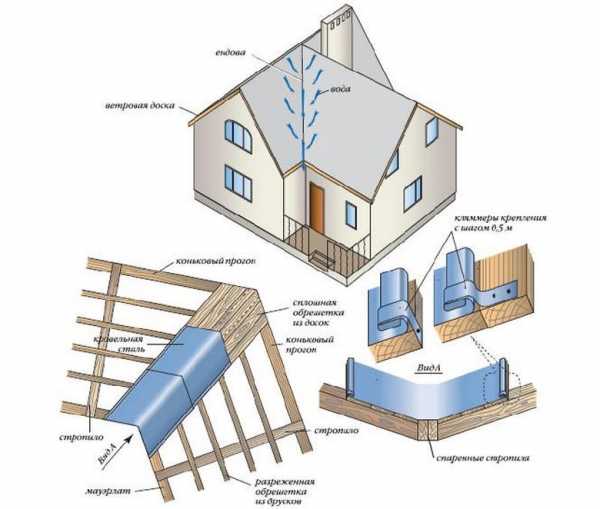

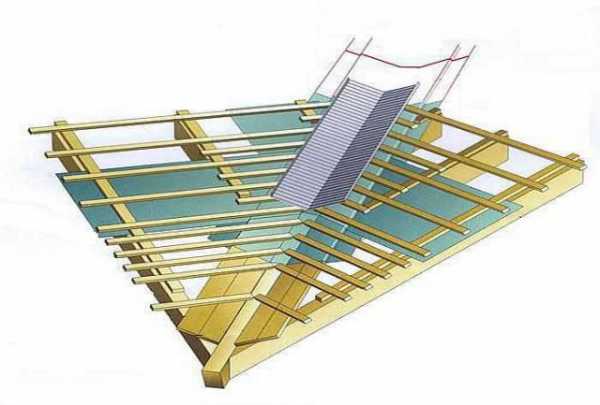

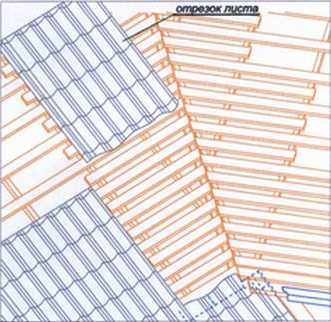

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

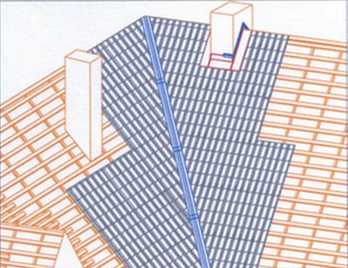

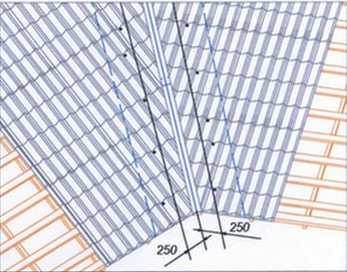

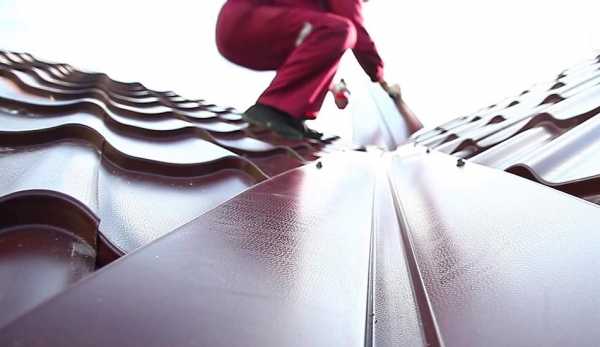

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

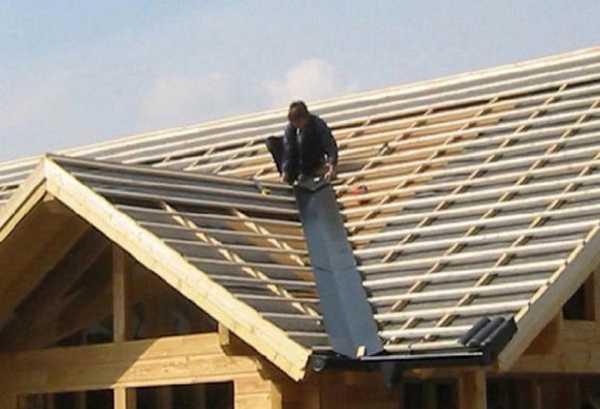

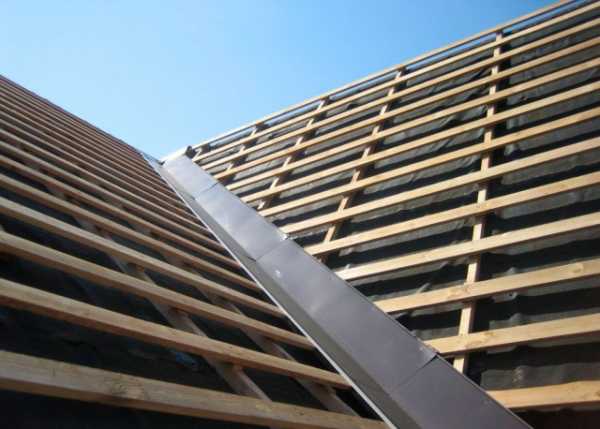

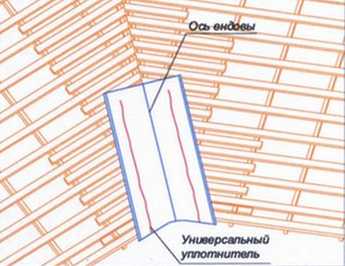

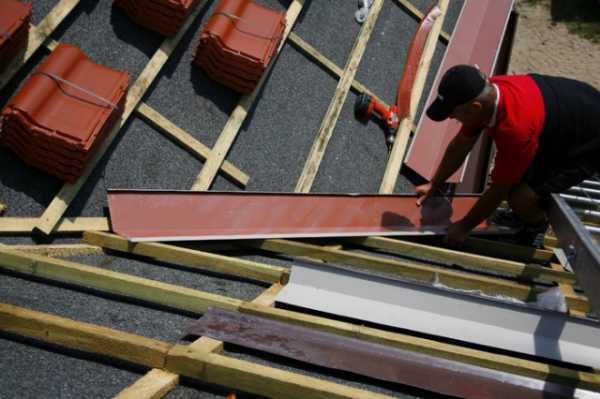

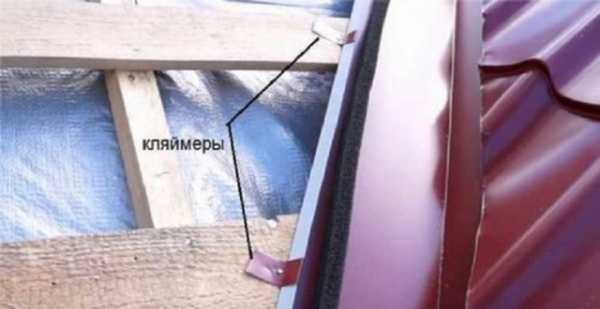

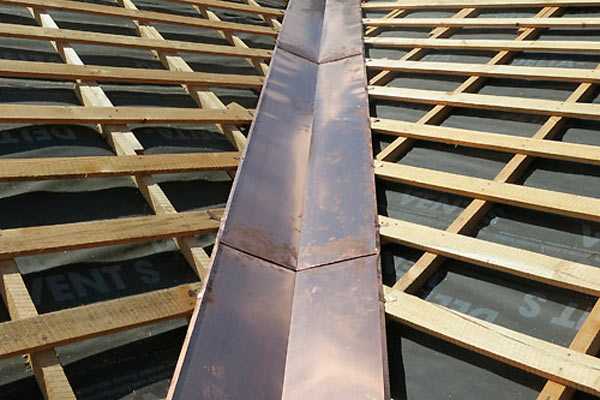

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

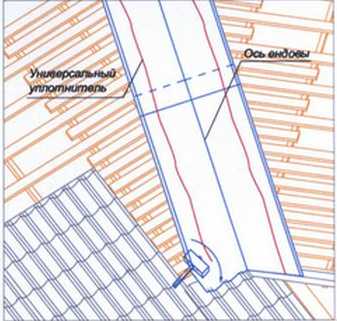

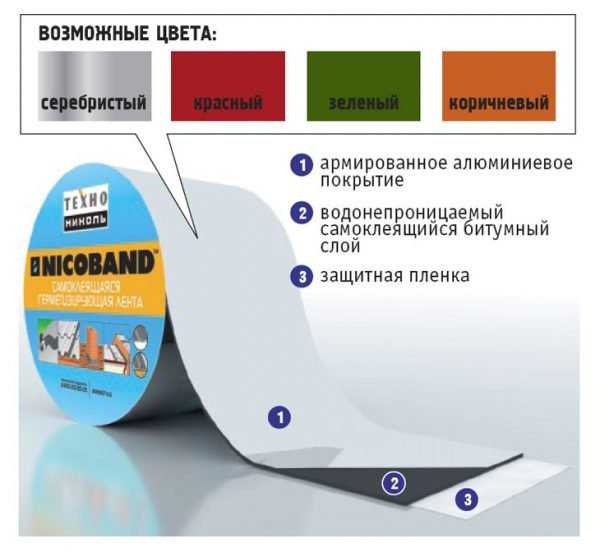

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

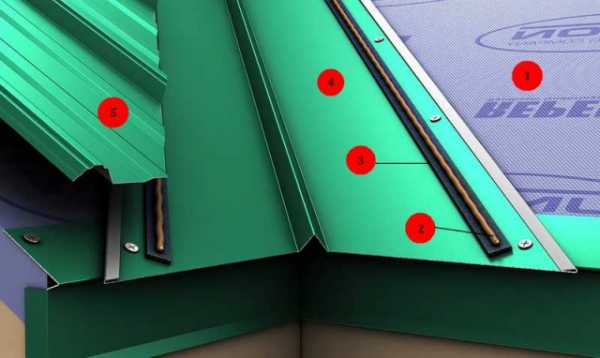

Установка ендовы под профнастил

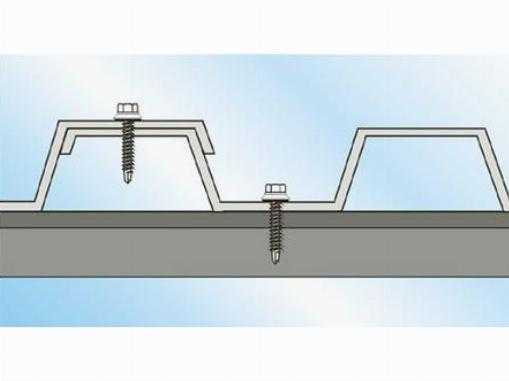

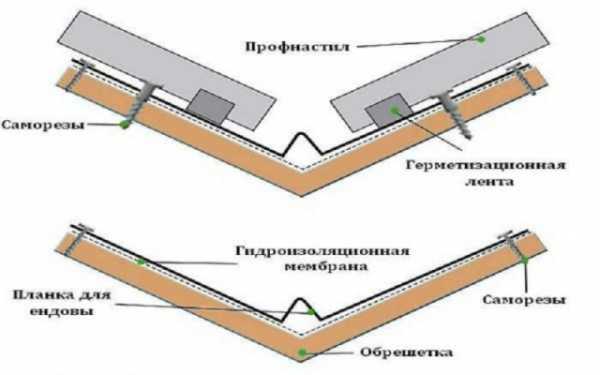

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

  • На основе подкладочного металлического элемента;
  • Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

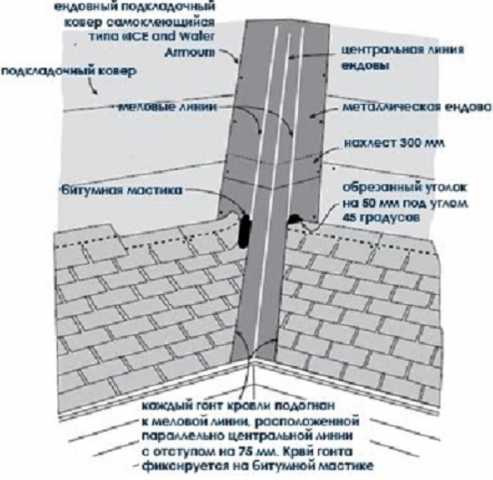

Укладка битумных гонтов на металле

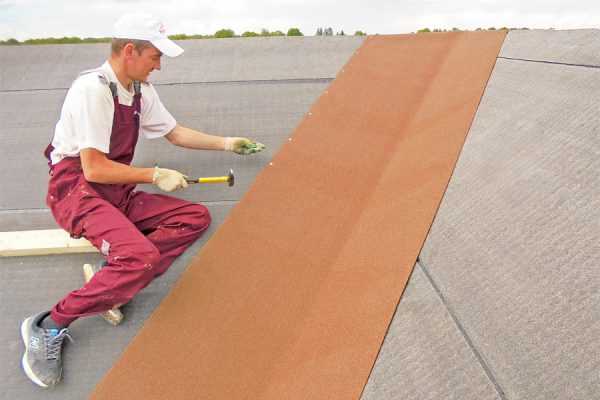

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

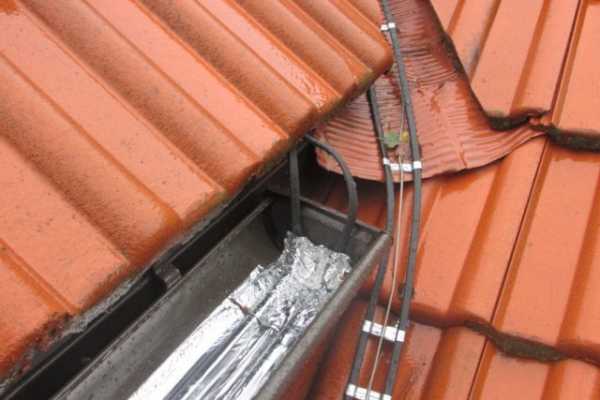

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Заключение

Порядок сборки ендовы крыши выглядит несложным и вполне доступным, для того чтобы выполнить работу своими руками. Возможно, что при определенном опыте и навыке новичок сможет самостоятельно сделать ендовый узел небольшой крыши. На практике проверено, что ¾ всех протечек приходятся именно на линию стыка, так что данный участок все же лучше доверить профессионалам. Дешевле будет сделать сразу качественный шов, чем ремонтировать крышу каждую осень.

bouw.ru

Устройство ендовы крыши — схема, видео

Что такое ендова?

Если вы заканчиваете строительство дома, то одним из самых важных дел остается устройство ендовы крыши. Ендова или разжелобовка — это место стыка скатов крыши, которое берет на себя львиную долю нагрузок кровли:

  • нагревается летом до высокой температуры;
  • дождевая вода стекается на этот стык;
  • нагрузка снежного покрова здесь самая высокая.

Стихийное бедствие для дома можно предотвратить или уменьшить его последствия, если ендова крепко держит угловой удар.Для правильного расчета конструкции дома или его отдельных частей, можно обратиться к специалистам компании «ИнноваСтрой». Для того чтобы заказать бесплатный просчет, можно заполнить контактную информацию и оставить сообщение по параметрам просчета на главной странице сайта компании. Заходя на главную страницу, вам необходимо, прокрутив страничку сверху на один ряд, нажать кнопку «Заказать просчет на строительство – бесплатно!»

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах — всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты компании «ИнноваСтрой» имеют большой опыт успешного проведения самых сложных кровельных работ, в том числе по устройству ендовы крыши. В компании можно заказать и комплексную услугу, включая проектирование дома, ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.

Как правильно построить ендову?

Из чего бы не строили крышу, какой бы не выбирали материал для кровли, есть общие правила укладки, схема устройства ендовы:

1. Сначала прикрепляют сплошную обрешетку из дерева на месте соединения двух скатов крыши.

2. Снизу ендову укрепляют кровельной жестью или другим подходящим стройматериалом. Он должен быть непромокаемым, устойчивым к перепадам температур. Это может быть, например один из вариантов гидроизоляционных ковров.

3. Обрешетку собирают сначала из сплошного дощатого настила.

4. Настил покрывают асбестоцементным (шиферным) лотком или лотком из оцинкованной стали. Это называют еще нижней ендовой. Край лотка должен выступать вперед, за границу деталей металлочерепицы, листов шифера или профнастила. Это обеспечит жесткость и надежность конструкции.

5. Последний шаг в постройке ендовы – укладка выше всех кровельных листов, верхней ендовы. Обычно верхняя ендова – это деталь из того же материала, из которого делают всю кровлю. Верхняя ендова не обязательный элемент кровли, но она придает зданию завершенный эстетический вид.



Иногда от укладки верхней ендовы могут отказаться по таким причинам:

  • необходимо организовать большую пропускную способность слива;
  • пропуск талого снега, в который не редко попадают частицы веток, листья и прочий мусор, проходит лучше с открытым типом ендовы;
  • необходимо улучшить пропуск потока талых или ливневых вод для крыши с малым углом подъема скатов.

Мы рассказали об основных правилах обустройства ендовы, но кроме этого, они имеют много особенностей. Самый важный фактор, влияющий на технологию укладки ендовы — это материал кровли. Ендова – это, по сути, часть кровли, потому она должна быть продолжением ее и сочетаться по цвету и материалу изготовления.Соблюдать эти технологические особенности важно при завершении кровельных работ, о чем мы и расскажем дальше. Если вы внимательно прочитаете все советы, то вполне можете попробовать своим силами установить ендову на кровле. Если нет уверенности в своих силах или у вас нет консультантов, имеющих опыт в строительстве, все же лучшим вариантом будет обращение к тем, кто знает как построить эту важную часть дома. Наши советы помогут понять, как устроена ендова и, как правильно ее соорудить, даже если вы не будете строителем, а заказчиком услуги.

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

  • по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
  • желоб принимает поток и направляет его вниз кровли;
  • самостоятельно или с помощью водостока, водяной поток сливается на землю.



Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

  • достаточно прочной для удержания потока воды или сползания снега, льда
  • дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.



Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

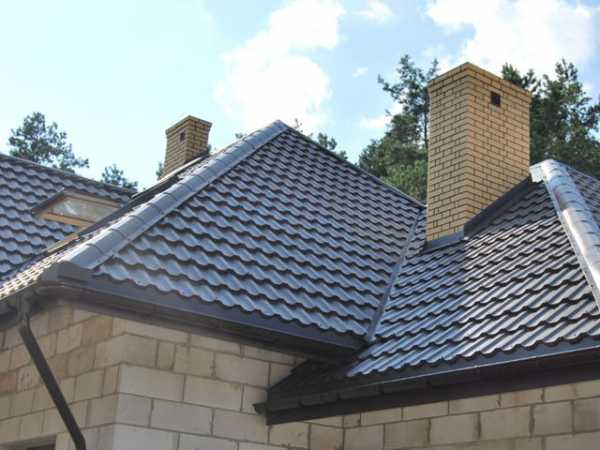

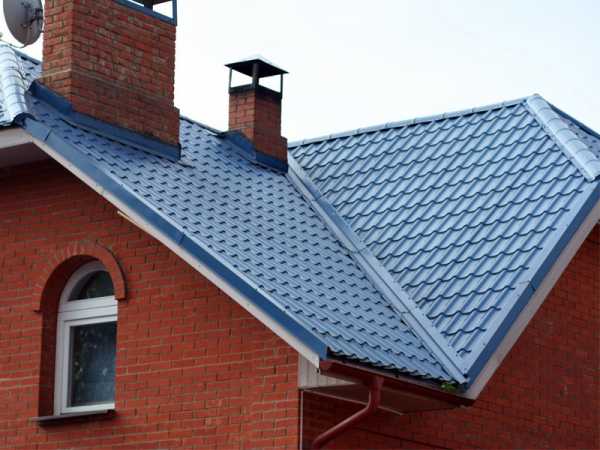

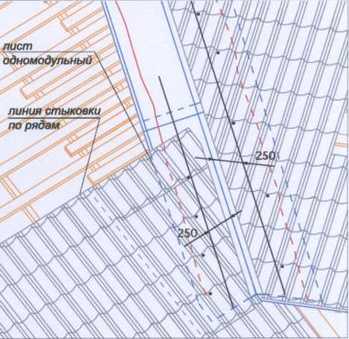

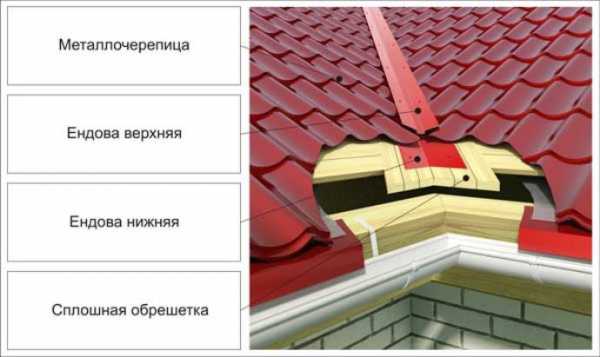

Устройство ендовы крыши из металлочерепицы

Металлочерепица — современная королева кровель, поскольку имеет красивый внешний вид и отменные характеристики. Когда дело доходит до устройства ендовы из металлочерепицы, кровля формируется по общей схеме, что мы описали выше. Сначала устраивается обрешетка, а потом подкладывают стандартный лист металлочерепицы, специально заготовленный в виде желоба. Сверху, после проведения монтажа всех листов кровли, присоединяют и верхнюю ендову.



Во время устройства ендовы из металлочерепицы следует помнить, что деревянную обрешетку требуется сделать:

  • сплошной, без пустот на месте стыка;
  • материал обрешетки — доски не меньше чем 150 на 25 мм;
  • ширина обрешетки от центра стыка должна быть не меньше 300 мм с обеих сторон.



После формирования обрешетки требуется проложить гидроизоляцию — специальный коврик или любой другой устойчивый к влаге и нагрузкам, стройматериал.Нижнюю ендову крепят шурупами-саморезами у которых шаг не менее 300 мм.Край ендовы закрепляется сверху карниза, поскольку это необходимо для качественного отвода воды.Когда соединяют два края скатов, нахлест должен быть не меньше 10 см. В промежутке нижней ендовы и металлочерепицы, рекомендуется проложить уплотнитель, который будет расширяться под влиянием тепла, и герметизировать соединение.

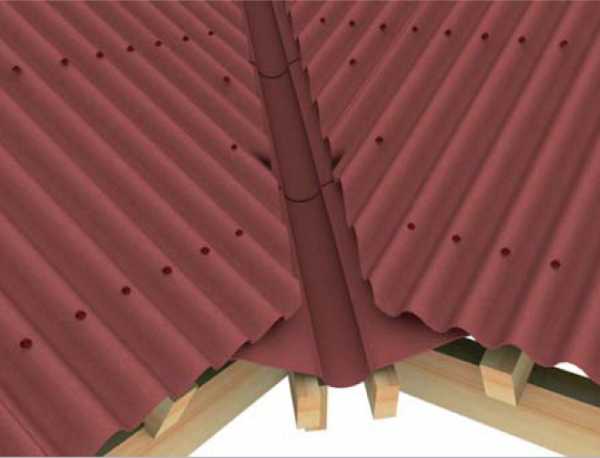

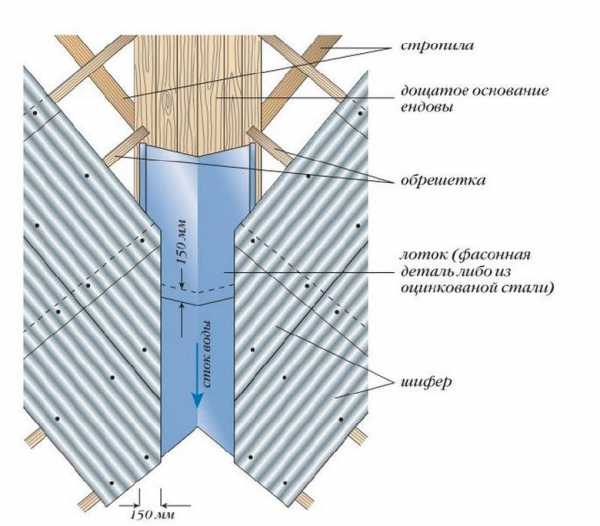

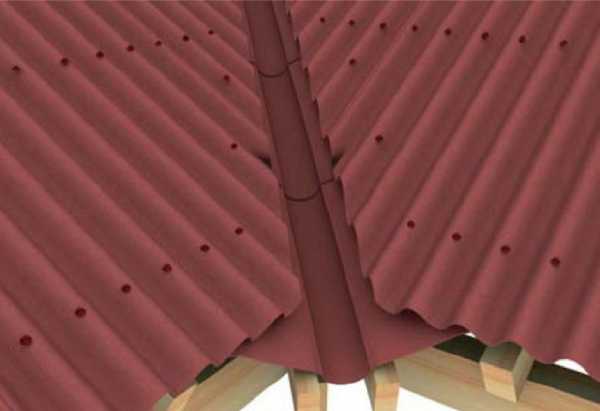

Устройство ендовы на шиферной крыше

Шифер — классика кровли. Эти волнистые листы из асбестоцемента дешевы и просты в работе, хотя и более хрупкие, чем металлочерепица.

Устройство ендовы на шиферной крыше сохраняет основные этапы установки ендовы с металлочерепицей. На готовую деревянную обрешетку-каркас, укладывается лист шифера, который специально подготовлен на заводе-изготовителе для нижнего желоба. Верхняя ендова укладывается после монтажа всей кровли.Обрешетка для шиферной ендовы выполняется из брусьев сечением не менее 60 на 60 мм. Если обрешетка крыши может проходить с паузами в укладке, то ендова требует полной обрешетки. Сверху образовавшегося деревянного желоба, закладывается шиферная деталь, обычно заводского изготовления. Шиферные заготовки начинают крепить толстыми и большими шиферными гвоздями снизу к верху крыши.



Если такой шиферной фигуры нет, можно применить металлическую основу для нижней ендовы. Листы шифера должны перекрыть на 10-15 см край нижней ендовы. Иногда в шиферном варианте не выполняют верхнюю ендову, для увеличения протекаемости талого снега или большого потока воды во время ливней. Такую схему практикуют в местах с повышенной влажностью и специфическим климатом.

Устройство ендовы из профнастила

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно — слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои особенности.Для обрешетки можно использовать сплошной ряд досок с сечением не меньше чем 32 на 100 мм и расстоянием не меньше чем 50-60 мм от центра ендовы. Планка ендовы должна войти под основное укрытие профнастила не меньше чем на 250 мм.

Другие способы устройства ендовы

Кровля не всегда бывает из популярных материалов. Иногда требуется сделать ендову для мягкой кровли, например из рулонного модифицированного битума или прочих синтетиков.В таком случае ендову делают или открытой или методом «подреза». Под подкладочный ковер сверху укладывают ковер ендовы. Этот ковер промазывают битумной мастикой для усиления гидроизоляции. Ковер прибивают кровельными гвоздями, которые вбиваются на расстоянии не более 2-5 см от края ковра и на расстоянии один от другого не более 25 см.

Если укладывается ендова методом подреза, настилочных деталей не требуется.Ендова необходима и в черепичной кровле. Черепичная кровля сложна по конструкции и технике, потому требует особого внимания строителя. Важно не допускать никаких зазоров в теплоизоляции или недостаточного утепления. Ендова в таком случае должна иметь снегоостанавливающие скобы. Укладку ендовы в черепичной кровле осуществляют двумя способами:

  • на деревянный настил из досок
  • на густую деревянную обрешетку.



Ширина настила из доски должна быть не менее 30 см от оси желобка. Укладку желобка на настил делают до набивки обрешетки. Желобки строят снизу вверх.

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

  • качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
  • соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

  • правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
  • монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.



Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.



Помочь провести правильную установку ендовы крыши вам поможет видео.

innstroy.ru

Монтаж ендовы: установка, крепление, особенности (видео)

В числе самых сложных строительных работ являются монтаж и обустройство кровли, поскольку от качества их выполнения зависит долговечность и надежность крыши.

Виды ендовы: открытая, закрытая, переплетенная.

Одним из самых сложных и ответственных мероприятий считается монтаж ендовы.

Ендовой называется внутренний угол крыши, который образуется при пересечении двух ее наклонных плоскостей. Это один из основных конструктивных элементов. Ее основное предназначение — отвод воды со скатов кровли. Это самое чувствительное место, поскольку именно здесь скапливается наибольшее количество воды. Именно по этой причине герметизации и монтажу ендовы необходимо уделять повышенное внимание. Для продления срока службы лучше всего в качестве материала использовать оцинкованную сталь. Это один из самых важных узлов во всей стропильной системе. Ендова способна выдерживать большие нагрузки — от 500 кг до тонны.

Отличительные особенности установки ендовы

Схема закрытой ендовы.

Есть 2 разных метода, посредством которых может быть выполнена установка ендовы: открытый метод и метод подреза. Основание готовится в зависимости от способа, который был выбран для монтажа. Материалы, необходимые для монтажа:

  • ось ендовы;
  • ендовый ковер;
  • барьер ОС ГЧ — самоклеящийся битумно-полимерный материал;
  • подкладочный ковер.

При монтаже ендовы необходимо использовать следующие инструменты:

  1. Ручной инструмент:
  • ножовка по металлу;
  • ножовка по дереву;
  • молоток;
  • ножницы по металлу;
  • электрическая дрель или шуруповерт;
  • монтажный пистолет;
  • рулетка;
  • пила, имеющая диск для резки мягкого металла;
  • гибочное приспособление;
  • рулетка;
  • клепник.

Схема переплетенного метода установки ендовы.

  1. Специальный инструмент:
  • пневмопистолет;
  • шаблон;
  • гибочный станок большой;
  • гибочный станок малый;
  • гильотина.

При монтаже первым делом производится крепление обрешетки. Она должна быть сплошной по обеим сторонам в тех местах, где сходятся скаты кровли. Там, где находится деревянный желоб, обязательно необходимо прикрепить слой гидроизоляции. Это нужно для защиты подкровельного пространства от попадания воды.

При наличии у ендовы горизонтальных стыков, выполняется крепление внахлест не менее 10 см. Если же угол ската плоский, то необходима дополнительная гидроизоляция, которая является необходимым элементом и позволяет продлить срок эксплуатации ендовы. Если крыша покрыта металлочерепицей, то лучше использовать саморасширяющийся уплотнитель.

Если крыша имеет крутой скат, то нужно применять как переплетенную, так и закрытую ендовы. Конечный вид ендовы зависит от материала, используемого в качестве кровельного. Особенностью закрытой или переплетенной ендовы является наличие дополнительного слоя гидроизоляции. Если же устанавливается открытая ендова, то гидроизоляция не нужна, поскольку на ней не скапливается влага. Здесь она необходима лишь для обустройства скатных крыш. Более правильным является крепление первого слоя материала для кровли до нижнего конца ендовы, а затем укладывается гидроизоляция.

Особенности монтажа некоторых частей ендовы

Верхняя и нижняя планки ендовы имеют свои конструктивные особенности.

Планка ендовы нижней устанавливается при стыках, которые образуются отрицательными углами. Основная ее функция заключается в защите подкровельного пространства от влаги. Ее устанавливают перед укладкой кровельного материала. При ее установке на сплошную обрешетку укладывается планка. Нижний край устанавливают поверх карниза. Между нижней планкой и кровельным материалом необходимо уложить самоклеящийся уплотнитель. Благодаря этому создастся дополнительная гидроизоляция.

Для увеличения водонепроницаемости кровли можно дополнительно уложить ендовый рулонный материал, который закрепляется гвоздями на расстоянии 1 м один от другого. Планка ендовы верхней является по большей части элементом декора, именно благодаря ей скаты приобретают привлекательный внешний вид. Кроме того, она отводит влагу с верхнего стыкового угла 2 скатов. Крепление данной балки производится уже после укладки кровельного материала.

Для предотвращения повреждений средней части ендовы нижней необходимо особой тщательностью выбирать место крепления верхней ендовы. Расстояния между их стыками должны быть не меньше 2 см, а для дополнительной защиты от протеканий необходимо места стыков обработать герметиком. Кровельные саморезы — наилучший закрепитель для нее. Чтобы избежать протечки в монтажных стыках, лучше применить специальный подкладочный слой. Чтобы ендовая планка лучше соприкасалась с кровлей, необходимо между ними положить саморасширяющийся уплотнитель. Ендова бывает нескольких типов:

  • переплетенная;
  • открытая;
  • закрытая.

Они имеют отличие лишь в строении — соприкосновении, переплетении либо соединении кровельных скатов. Если не имеется ендовой доски, то можно использовать стропила, чтобы смонтировать желоб ендовы, вдоль которого необходимо обязательно наложить дополнительную гидроизоляцию. Монтаж желоба ендовы просто необходим, поскольку именно он скрывает срез кровли и отводит воду от здания. При его разрушении или ослаблении выполняемых функций нарушается состояние всего здания.

В стропильной системе ендова может быть смонтирована двумя основными способами: отдельный монтаж каждого ската, когда в углу, образовавшемся от пересечения, укладываются доски или установка большой по размеру несущей балки в месте пересечения скатов. Во втором случае стропила каждого несущего ската упираются в балку ендовой, которая укреплена при помощи дополнительных стоек. Монтаж в этом месте производить просто необходимо, поскольку именно здесь в подкровельное пространство может попасть большое количество влаги.

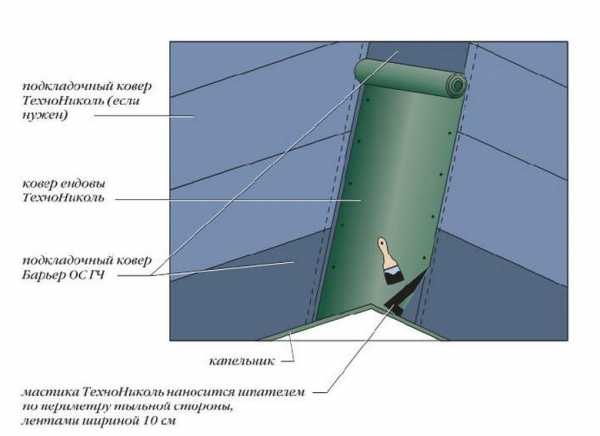

Установка ендовы при помощи ендоковра

Данный метод является наиболее простым, ведь здесь используется рулонный материал в качестве водосборного элемента. Ендоковер ложится сверху прокладочного материала. Он является дополнительным гидроизоляционным материалом. Обычно подбирается аналогичного с кровлей цвета. Его края закрепляются с интервалом 10 см при помощи кровельных гвоздей.

Монтаж данного типа начинается с ендовы. Для этого материал шириной 1 м (50 см на скат) укладывается по свесу карниза. Барьер укладывается на всем карнизном вылете и прибавляется 60 см от фасада. Нахлест вертикальный составляет 15 см, горизонтальный — 10 см. Вдоль свеса карниза укладывается самоклеящаяся карнизно-коньковая полоса. Она выкладывается стык в стык, с отступом от того места, где находится сгиб планки карниза, на 1-2 см. Карнизная полоса прибивается к краям и местам перфорации. Стыки и места крепежа закрываются черепицей. Затем делается монтаж кровли, который начинается с центра свеса карниза по направлению к торцам. Первый ряд закрывает места креплений и стыки полосы.

Прежде чем проводить монтаж черепицы, снимается защитная пленка с нижней стороны. При этом гонт крепится при помощи 4 гвоздей по краю. Если уклон более 45°, то в верхние углы гонта вбиваются еще 2 гвоздя. Черепица в следующие ряды укладывается таким образом, чтобы концы лепестков этого ряда находились на одной линии с вырезами предшествующего ряда.

Мягкая черепица подрезается по краям и приклеивается к планке торца при помощи битумной мастики. Затем герметизируется. На незакрепленных частях гонта пленку не удаляют до обрезки, чтобы он не приклеивался к ендовому покрытию. На ендове при обрезке черепицы оставляется открытая полоса 15-20 см. Производя обрезку черепицы, нужно подложить под нее фанеру, во избежание повреждения ендового ковра. Затем удаляется оставшаяся пленка и при помощи битумной мастики приклеиваются ряды черепицы, после чего герметизируются швы. Чем выше качество выполняемых работ, тем больше средств придется затратить.

1metallocherepica.ru

как ее обустроить и содержать

В составе кровельного пространства ендове, выполняемой в виде внутреннего угла, отводится очень важная роль. Располагаясь на стыке, соединяющем кровельные скаты различной направленности, она обеспечивает быструю эвакуацию собравшейся дождевой воды.

Содержание статьи

Однако именно ендовы зачастую являются тем местом, которые обусловливают протекания крыш. Чтобы этого не случалось, при монтаже этих элементов должны соблюдаться определенные правила, содержание которых зависит от разновидности самого элемента и его расположения:

  • по всему скату от карниза вплоть до конька;
  • на части ската, не достигая его оконечных точек.


Ендова, соединяющая конек и карниз

При монтаже подобной ендовы необходимо придерживаться следующих правил:



  • перед началом монтажа следует убедиться в корректной установке гидроизоляции по длине ендовы и в отсутствии в ней механических повреждений;
  • ендова должна быть усилена дополнительной обрешеткой, уложенной в интервалах основной обрешетки крыши;
  • монтаж ендовых планок следует производить на уже уставленных капельниках;

  • планки ендовы следует начинать укладывать снизу вверх, размещая их внахлест до 30см. Нижнюю планку следует обрезать немного ниже кромки карниза, сделав по ней отбортовку, совпадающую с карнизной кромкой;

  • по длине отбортовок ендовых планок и у конька следует установить универсальный уплотнитель;

  • соседствующие с ендовой металлочерепичные листы необходимо обрезать так, чтобы они не доходили до оси желоба на 10см;
  • ендову и кровельные листы крепят одинаковыми саморезами. Саморезы должны вкручиваться в предусмотренные места и проходить через металлочерепичный лист и через планку ендовы, не доходя до ее оси на 25см. Если допустить отступ от предусмотренных мест вкручивания саморезов, то между металлочерепичным листом и корпусом ендовы планкой может остаться зазор, следствием чего станут неизбежные протечки.
  • следует внимательно следить, чтобы саморезы не закручивались ближе 25см от оси желоба;
  • все зарезки следует аккуратно выравнивать, используя резиновую киянку;
  • декоративная накладка (обналичка) ендовы монтируется следующим образом:
    • ее установку следует выполнять снизу вверх, создавая минимальное перекрытие в 10см;
    • обналичку ендовы следует закрепить в верхних точках металлочерепичных листов, примыкающих к ендове.

Выполняя монтаж, следует знать, что установка уплотнителя между металлочерепичными листами и обналичкой ендовы недопустима.



Обустройство ендов, полностью располагающихся в пределах ската

При обустройстве подобных ендов необходимо придерживаться следующих правил:

  • перед началом монтажа следует убедиться в корректной установке гидроизоляции по длине ендовы и в отсутствии в ней механических повреждений;
  • ендова должна быть усилена дополнительной обрешеткой, уложенной в интервалах основной обрешетки крыши. Подводку кровельного листа к стенке слухового окна выполняют так:
    • металлочерепичный лист, примыкающий к боковине слухового окна, нужно обрезать в длину, чтобы линия среза находилась на 20см выше выхода корпуса ендовы на плоскость ската. Обрезок листа вполне можно использовать при продолжении монтажа, добавив одномодульный лист, что позволит выйти на единую линию стыковки;

  • чтобы подвести лист к передней стенке и к боковине слухового окна, необходимо выполнить вырезы по размерам последнего, а затем установить металлочерепичный лист.
  • на границе со слуховым окном по листу следует установить универсальный уплотнитель;

  • на карнизном свесе слухового окна нужно установить карнизную планку;
  • установите планки ендовы. Их нижний край следует обрезать в карнизе так, чтобы выйти на плоскость ската. Край ендовы формуется резиновой киянкой, чтобы планка плотно легла на металлочерепичный лист;
  • при необходимости удлинения ендовы нахлест должен составлять порядка 30см;
  • стыковку сходящихся вверху ендовых листов следует производить, используя жестяницкие приёмы или саморезы в сочетании с герметиком.
  • универсальный уплотнитель укладывается по отбортовкам ендовы;
  • подготовьте все необходимое для укладки металлочерепичных листов по большому скату с использованием косых срезов;

  • подготовьте к установке над ендовой первый лист из состава основного ската. Его нижний край должен находиться ниже места выхода ендовы в скат. Готовый лист следует наложить на установленную ранее металлочерепицу, находящуюся ниже ендовы с нахлестом в 20см. Это позволит зажать ендову между этими двумя листами;
  • зазоры между осью ендового желоба и резаными листами должны составлять порядка 10см;

  • фиксация всех элементов с помощью саморезов должна производиться с учетом правил, описанных выше;
  • монтаж обналички выполняют снизу вверх, соблюдая нахлест порядка 10см;
  • установку уплотнителя между листами кровли и обналичкой производить нельзя;
  • фиксацию обналички следует производить в верхних краях соседних металлочерепичных листов;

  • следует обязательно убедиться, что планки ендовы не повреждены саморезами крепления


Уход за ендовами металлочерепицы

Ендовы металлочерепицы должны постоянно содержаться в порядке и чистоте.

Если рядом с домом растут деревья, то накладки ендов следует периодически снимать и тщательно прочищать их водяной канал. Залежавшийся мусор может забивать сток и загнивать, вызывая коррозию металла.

Хотите поделиться с нами имеющейся у вас информацией? Тогда отправьте нам свой комментарий.

Автор: Сергей Минеев, написано статей: 728. Комментировал: 2149.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

www.allremont59.ru

Ендова верхняя и нижняя, назначение и характеристика, а также особенности монтажа

Крыша представляет собой «венец» здания. Владельцы частных домов стремятся сделать её функциональной и практичной, не забывая о внешней привлекательности. Классическая двускатная кровля с коньком постепенно уходит в прошлое. На смену приходят сложные архитектурные разновидности, состоящие из кровельного материала и соединительных элементов — доборов. Один из них — ендова.

Что такое ендова

Термин «ендова» используют в двух значениях. В широком обиходе — это внутренний отрицательный угол, образующийся в месте стыка двух плоскостей крыши. Он является одним из ответственных узлов кровельного настила. Важность объясняется повышенной нагрузкой на участок. Здесь скапливаются снежные пласты, масса которых в несколько раз больше, чем вес сугробов на остальной площади крыши. Если снеговая нагрузка на скате составляет 200–240 кг/м2, то в углах может достигать 500 кг/м2.

Чем сложнее форма крыши, тем больше требуется доборов

Строительный элемент назван в честь низкой чаши с носиком, служащим для розлива жидкостей.

В строительной практике применяют узкую трактовку понятия, согласно которой ендова — это гнутая внутрь планка для оформления стыка скатов. Второе её название — разжелобок. Для производства используют материалы, аналогичные основному покрытию. Шифер дополняют асбоцементной планкой, а профнастил и металлочерепицу — стальным оцинкованным листом с полимерным покрытием. Оттенок ендовы совпадает с цветом кровли. Это позволяет создать визуальную целостность крыши, гармоничное сочетание всех элементов устройства. В редких случаях можно встретить алюминиевые или медные изделия. Все материалы должны иметь высокую механическую прочность, долгий срок эксплуатации и способность противостоять действию влаги.

Планку ендовы покрывают антикоррозионным составом

До того, как придумали отдельный элемент, строители применяли обрезки кровельных материалов и подручные средства для защиты отрицательных углов между скатами.

Конфигурация крыш, требующих установки таких доборов, может быть разной. Ендовы монтируют на многощипцовые кровли и их частные разновидности: Т-образные, Г-образные и крестообразные формы. Элемент позволяет сделать изгибы крыши, сформированные выступами мансардных или слуховых окон. Чем сложнее конструкция, тем больше разжелобков потребуется.

Фотогалерея: ендовые крыши

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

  • соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
  • быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
  • защищает кровлю от протечек и загрязнений;
  • предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
  • придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Виды и устройство ендов

Конструктивно ендова крыши состоит из нескольких деталей: гидроизоляционного слоя, нижней и верхней планок. Каждая из указанных частей имеет своё назначение. Планки выпускаются в различном исполнении и геометрических размерах. Параметры определяются в зависимости от уклона ската, типа кровельного покрытия, ветровой и снеговой нагрузок.

Подбробнее об эксплуатации ендовы, читайте в нашей статье — Устройство и монтаж ендовы.

Планки ендовы непосредственно контактируют с атмосферой, поэтому их необходимо изготавливать из качественных материалов

Выделяют 3 разновидности:

  1. Открытая ендова. Применяется там, где стык пересекающихся частей кровли имеет небольшой зазор. В это пространство и укладывается жёлоб для стока воды. Подходит для крыш с небольшим уклоном.
  2. Закрытая ендова. Отличительная черта — скаты прилегают друг к другу встык, без открытых участков. Распространена среди конструкций с большим углом наклона. Верхняя планка при этом отсутствует.
  3. Сочленённая или переплетённая вариация. Характеризуется переплетением двух кровельных полотен между собой в месте их пересечения. Монтируется на крутые скаты и требует наличия гидроизоляционной прослойки.

Минусом закрытых и переплетённых видов ендов является дополнительная гидроизоляция

Таблица: сравнение различных ендов

Фотогалерея: разновидности ендов

В переплетённой ендове кровельные полотна сплетаются в «косичку»
Самое распространённое строительное решение — открытая ендова с декоративной планкой
Кровля на скатах закрытой ендовы плотно подогнана друг к другу
Вариант открытой ендовы характеризуется высокой скоростью стока воды

Ендова нижняя: назначение и характеристика

Нижняя, или фальшендовая, планка представляет собой широкую полосу или пластину с углом сгиба, равным углу соединения кровельных скатов. По краям полок расположены дополнительные подгибы в виде бортиков. Назначение нижнего элемента — эффективный отвод влаги, собирающейся в углах крыши, предотвращение попадания жидкостей внутрь кровли. Именно эта накладка принимает всю нагрузку. Устанавливается до начала работ.

Для фиксации ендовы применяют кровельные саморезы или кляймеры, крепящиеся к обрешётке и бортикам. Для эффективной герметизации под планку настилают ендовый ковёр.

Так как нижняя планка ендовы является скрытой, то допускается использовать оцинкованные листы без порошкового покрытия

Размеры ендовы нижней

Компании, занимающиеся производством профнастила и металлочерепицы, предлагают приобрести металлические разжелобки с полками шириной 100–600 мм. Часто встречаются элементы с отгибами 298х298 мм. Чем меньше ширина, тем хуже ендова справляется с большим объёмом отводимых осадков. Узкий жёлоб следует применять при общей протяжённости ендовы не более 4 м. В идеале нахлест кровельного полотна на планку должен быть не менее 250 мм.

Толщина листа варьируется от 0,4 до 1,2 мм. Если под ендовой находится несплошная обрешётка, то оптимальная толщина нижней планки составляет 0,5–0,7 мм. За стандартную длину принят размер 2000 мм. Плотность цинкового покрытия, способного противостоять коррозии, не менее 275 г/м2.

Внутренний угол подгоняется под размеры заказчика: для этого замеряют угол, образованный стыком кровли.

Пытаясь сэкономить, многие частные домовладельцы используют дешёвую, тонкую жесть, аргументируя это скрытым положением нижней планки. Несмотря на то, что внутренняя ендова не участвует в эстетичности сооружения, от неё зависит прочность и жёсткость кровли. Поэтому экономия здесь неуместна.

Производители предлагают широкий выбор размеров ендовы под конкретные потребности заказчиков

Особенности монтажа нижней планки

Укладка нижней металлической накладки не требует специальных инженерных или строительных знаний. С процессом справится даже новичок. Разумеется, до начала работ необходимо изучить несколько технических нюансов.

Для монтажа потребуется набор режущих, крепёжных, мерительных и вспомогательных инструментов:

  • ножовка по металлу и по дереву;
  • шуруповёрт или электродрель;
  • маркер или карандаш для разметки;
  • молоток;
  • пистолет для герметика;
  • саморезы и кляймеры;
  • гидроизоляционная плёнка.

    Для уменьшения сроков монтажа все инструменты для работы с ендовой надо подготовить заранее

Рекомендуемый порядок работ по установке нижней ендовы:

  1. Монтаж и закрепление дополнительной ендовой обрешётки. Особенность настила — сплошная, беззазорная стыковка бруса или досок. Производится после создания основного каркаса кровли. Материалом выступает обрезная доска с шириной большей, чем ширина нижней планки, и толщиной, равной габариту остальных брусков обрешётки кровли. Прибивается поверх стропил. Древесина должна быть обработана антисептическими средствами.

    Сплошная ендовая обрешётка позволяет равномерно распределить нагрузку по всей площади планки

  2. Гидроизоляция. Вдоль жёлоба ендовы обязательно присутствует гидроизоляционный слой. В качестве него используют рулонный ендовочный ковёр, укладываемый поверх прокладочного материала. Он состоит из нетканых полиэфирных волокон, битумной пропитки и посыпки. Такая дополнительная гидроизоляция гарантирует 100% защиту от влаги. Ширина покрытия должна быть больше ширины планки на 100–150 мм. Так, для нижней планки с шириной полок 200х200 мм потребуется гидроизоляционная подушка 300х300 мм. Существует 2 метода установки ковра:
    • наклеивание;
    • прибивание оцинкованными гвоздями с шагом 200–250 мм и отступом 20–30 мм от края.

      Большее применение для ендовы находит крепление гидроизоляционного слоя гвоздями

  3. Монтаж нижней планки. Начинается от карниза и вверх до конька. Ведётся с помощью саморезов, расположенных на расстоянии 300 мм. Ввинчивание производится непосредственно в обрешётку. Ещё один способ крепления — кляймерами, цепляющимися за бортик планки. Если фальшендова состоит из нескольких деталей, то укладка каждой осуществляется внахлёст 300 мм по отношению к предыдущей. При этом секция, смонтированная ниже, заводится под ту, что расположена выше. Каждый стык промазывается герметиком или битумной мастикой. На закреплённую металлическую полосу вдоль её длины устанавливают самоклеящийся уплотнитель, предотвращающий засорение подкровельной области. Он надёжно прижимает кровельное полотно к планке.

    С точки зрения герметичности, лучший способ крепления для нижней планки — кляймеры

  4. Укладка материала поверх нижней планки. Металлочерепицу или профнастил отрезают по краю, выдерживая размер до сгиба ендовы 60–100 мм. Фиксация кровли производится стандартным образом: для профилированных материалов местом крепления служит нижняя волна. Рекомендуемое расстояние от саморезов до центра планки — 250 мм. После монтажа кровли ендова готова, она может применяться в открытом виде. Но для улучшения привлекательности стыка, для скрытия дефектов монтажа используют верхнюю планку.

    Крепление кровельного материала осуществляется саморезами

Ендова верхняя: назначение и характеристика

Верхняя планка изготавливается в виде гнутого профиля с отбортовкой вдоль длинной стороны. По центру сформировано небольшое углубление, служащее для отвода воды. Одновременно с этим сливной жёлоб играет роль ребра жёсткости. В принципе, внешняя ендова не является обязательным элементом. Назначение планки — дополнительная защита стыка от протекания, продление срока эксплуатации нижней планки и декоративное оформление ендовы. В отличие от внутренней, она крепится поверх листов кровельного полотна.

От монтажа верхней ендовой планки можно отказаться в нескольких обоснованных случаях:

  • открытая нижняя планка обеспечивает большую пропускную способность для отвода воды, что актуально для регионов с частыми ливнями;
  • сход талого снега, содержащего ветки и прочий мусор, облегчается при условии установки только нижней планки;
  • для кровли с малым углом ската.

Цвет ендовы подбирается в тон кровли согласно международному каталогу RAL

Размеры ендовы верхней

Верхняя планка производится из листового проката толщиной 0,4–0,6 мм. Поверхность покрыта несколькими защитными слоями из алюминия и цинка. Они уберегают металл от возникновения очагов коррозии даже в местах сверления или срезах планки. Эстетичность изделию придают с помощью полимерной эмали на основе полиэстера. Покрытие устойчиво к воздействию ультрафиолетового излучения, механическим царапинам, сколам и действию влаги. В течение всего срока службы планки не выгорают на солнце.

Размер наружной накладки не так критичен, как нижней. Главное, чтобы габариты перекрывали срезы профнастила или металлочерепицы. Ширина полок варьируется в диапазоне 50–500 мм. Оптимальная высота отбортовки — 20 мм. В целях унификации производителями принят стандартный длинновой размер 2000 мм.

Габариты ендовы показаны в ознакомительных целях, возможно изготовление под заказ

Особенности монтажа верхней планки

Завершающий этап монтажа ендовы — установка верхней планки. Последовательность работ напоминает монтаж нижней ендовы.

Основные этапы:

  1. Установка верхней накладки на кровлю. Производить надо снизу вверх, от свеса до конька крыши. Планки сборной ендовы стыковать между собой внахлёст не менее 100 мм. Отмерять необходимое расстояние удобно с помощью рулетки, а отметку производить маркером или мелом. Верхняя планка должна выступать над нижней на расстояние 15–20 см.

    Верхняя планка заходит на кровлю с обеих сторон

  2. Закрепление накладки. Наружную часть привинчивают саморезами к верхним гребням профилированного полотна кровли. Очень важно исключить попадание саморезов на середину нижней планки. Если метиз пробьёт фальшендову, то в этом месте нарушится гидроизоляция. Выполняя работы, необходимо помнить, что прокладка саморасширяющихся уплотнителей между декоративной планкой и кровлей не требуется. Для герметизации перехлёстов используют герметики, которые наносят специальным пистолетом или их ленточные аналоги.

    Лента проста в использовании, достаточно отрезать нужный размер и приклеить к требуемой детали

Видео: монтаж ендовы

Уход за ендовой

Чтобы ендова служила долго и качественно выполняла свои задачи, за ней нужно тщательно ухаживать. Процесс обслуживания кровли должен войти в привычку каждого домовладельца.

Практические рекомендации:

  1. В летний и осенний сезон следует тщательно очищать планки ендовы и водоприёмную воронку от скопившегося мусора, грязи, листьев и посторонних предметов. Для этого можно воспользоваться веником или щёткой с мягким ворсом. Очистка начинается со скатов, ендова обслуживается в последнюю очередь.
  2. Периодически, несколько раз в год, осматривать состояние планок, плотность прилегания к кровельному материалу. При необходимости восстанавливать герметизирующие ленты и уплотнительные прокладки.
  3. Зимой важно своевременно удалять снежный покров в момент его чрезмерного накопления. Это защитит планки ендовы от деформаций, в результате которых возникают протечки. Инструментом служит деревянная лопата или скребок с прорезиненной рабочей кромкой. Чем длиннее ручка кровельного скребка, тем удобнее им работать.

Выполнение работ производится в соответствии с правилами техники безопасности

Видео: крепление стропил к ендове

Монтаж ендов является заключительной точкой в завершении строительства дома или иного сооружения. Конструкция устанавливается в места сопряжений скатов с отрицательными углами. Только правильный подбор материалов, качественная гидроизоляция и постоянное обслуживание готового элемента обеспечат надёжную защиту от осадков.

legkovmeste.ru

Как сделать ендову кровли из профнастила?

Конструкция крыши играет очень большую роль в создании внешнего облика дома. Фантазия архитекторов подчас просто поражает воображение замысловатыми формами крыш индивидуальных жилых зданий. Множество пересекающихся под разными углами плоскостей из цветного профнастила выглядит необычно и оригинально.

Но сложность кровли имеет и оборотную сторону. Выбирая конструкцию крыши, нужно всегда помнить, что главная ее задача — это защита здания от дождя и снега. При этом любой стык скатов крыши между собой несет потенциальную опасность нарушения герметичности кровельного покрытия и возникновения течи.

Одним из самых ответственных мест в кровлях сложной формы является внутренний угол в месте пересечения двух скатов. Называется этот элемент кровельного покрытия ендовой. Именно ендова для профнастила принимает осадки с плоскостей пересекающихся скатов. Во время дождя по ендове стекает поток воды, собираемый с большой площади, а зимой в ней всегда скапливается снег, увеличивая нагрузку на стропильную систему.

Поэтому нужно знать, как сделать ендову правильно и уделить конструкции этого узла кровельного покрытия особое внимание.

Устройство ендовы крыши из профнастила

Как уже говорилось выше, ендова — это место соединения двух скатов крыши, образующее желоб. Ендова для профнастила может быть трех основных типов:

  • открытая;
  • закрытая;
  • переплетенная (комбинированная).

В открытой ендове нижние части кровельного покрытия скатов заканчиваются специальным желобом, роль которого выполняет нижняя планка ендовы на профнастил. Именно она и служит для отвода воды в водосточный желоб.

После монтажа профнастила на скаты крыши, на место их стыка устанавливается верхняя планка ендовы. Этот элемент выполняет больше декоративную функцию, закрывая края кровельного покрытия. На рисунке показано устройство ендовы из профнастила.

Закрытая ендова для профнастила отличается от открытой тем, что в ней листы кровельного покрытия в месте стыка подгоняются вплотную друг к другу. В этом случае верхняя планка ендовы не устанавливается.

Переплетенная конструкция ендовы крыши еще более сложная. В такой конструкции листы кровельного покрытия в месте соединения заводятся друг на друга в шахматном порядке.

Для крыш из профнастила чаще всего используется открытое устройство ендовы кровли.

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная. Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками.

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Перед тем, как установить ендову, замеряют длину внутреннего стыка скатов. Нижние планки ендовы нужно подрезать таким образом, чтобы они перекрывали друг друга не меньше, чем на 150-200 мм. Если уклон крыши небольшой, величину нахлеста можно сделать еще больше.

Начинают монтаж с нижнего участка, а каждая следующая планка перекрывает предыдущую. Нижняя планка ендовы устанавливается до монтажа кровельного покрытия. При этом листы профнастила запускают внутрь ендовы, не доходя до ее оси приблизительно на 50 мм.

После монтажа листов покрытия, выполняется установка ендовы на профнастил. Верхняя планка ендовы выполняет, в основном, декоративную функцию. Она закрывает края листов профнастила в месте их подрезки по оси ендовы.

Особое внимание нужно уделить тому, как крепить ендову поверх профлиста. Учитывая то, что верхняя планка ендовы намного уже нижней, сквозное крепление ее к обрешетке может нарушить герметичность нижней планки. Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

что это такое – фото ответ

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Ендова также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Закрытая и открытая Ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

  • Монтаж разжелобка нужно начинать снизу вверх.
  • Следующий элемент ендовы укладывается с нахлестом 15 см.
  • Примеряв листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
  • Подрезанные листы накладываются на ендову отступив от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

Видео-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

  1. Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
  2. Стыки ендовых элементов герметизируются.
  3. С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы и фиксируются кровельными гвоздями.
  4. Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

  • На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
  • Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
  • Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
  • В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

Видео монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Читайте также: Почему обрешетка крыши в ендовах и на коньках требует усиления

www.onduline.ru

РубрикаРазное

Добавить комментарий
