Естественная вентиляция это: Естественная вентиляция: описание, задачи и разновидности

Содержание

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.


Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции:
    канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

что это такое и с помощью чего осуществляется организованная вентиляция в частном доме? Расчеты и схемы вытяжной системы. Как сделать своими руками?

Существует большое количество вариантов обеспечить вентиляцию. Но не все они одинаково значимы на практике. Раньше всего должна обеспечиваться естественная вентиляция, лишь при невозможности получить таким способом требуемый объем воздуха имеет смысл рассматривать альтернативы.

Что это такое?

Согласно СНиП, действующим в России, может существовать три вида систем, обеспечивающих движение воздуха:

  • вентиляция с естественным побуждением;
  • вентилирующие комплексы принудительного характера;
  • комбинация этих принципов (когда приток происходит самопроизвольно, а отток обеспечивается специальными аппаратами).

Суть естественного притока в том, что он происходит через открываемые составные части окон либо через предусмотренные во внешних стенах клапаны. Чтобы удалить загрязненный и отработанный воздух наружу, применяются вентилирующие каналы, размещенные во внутренних стенах. Допускается естественный отток в жилых комнатах при помощи вытяжных отверстий, расположенных не в обслуживаемом пространстве напрямую, а во влажных зонах — кухне и санузле. Движущей силой потока является различие удельной массы находящегося на улице и циркулирующего внутри дома воздуха. Это различие связано с тем, что неодинакова его температура.

Проблема в том, что температура перемещения воздуха лимитируется именно различием по плотности. Поскольку оно незначительно при любых практически существующих температурах, скорость движения воздушных масс невелика. Уже при длине горизонтальных участков воздуховодов свыше 8 м возникают проблемы. Потому приходится активно использовать дефлекторы или же монтировать канал поближе к дымоходу. Благодаря такому сближению воздух согревается, возрастает разница в его температуре по сравнению с наружной средой.

Стоит учесть, что естественная вентиляция способна работать и за счет ветрового давления. Применять аэрацию, то есть проветривание на основе разницы температур, стараются в крупных производственных цехах, где при работе выделяется много тепла. Но ограничение связано с тем, что нельзя аэрировать воздух, в котором содержится избыточный объем вредных газов и пылевых частиц на притоке. Также от нее надо отказываться, если такой прием грозит появлением тумана, выпадением росы или конденсата.

Отличия от искусственной

Уже приведенное описание показывает, что в естественной вентиляции не применяются вентиляторы и электрические моторы. Она способна обеспечивать подачу воздуха через неплотные участки оконных и дверных конструкций. Поскольку никакое дополнительное оборудование не требуется, нет расхода электрической энергии, общая стоимость заметно меньше, сокращаются и эксплуатационные затраты. Поставить подобные каналы и дополнить их всеми необходимыми средствами можно и самостоятельно, без особой подготовки. Последующий уход заметно упрощен, нет необходимости заботиться об электроснабжении.

Есть ряд слабых мест, не позволяющих считать естественную вентиляцию действительно универсальным решением. Реальная эффективность ее действия лимитирована внешними факторами, влиять на которые люди не в состоянии. Очень часто возникают ситуации, когда естественное проветривание оказывается почти бессильно и не обеспечивает требуемого обновления воздуха в помещении. В зимние месяцы ситуация формально улучшается из-за увеличения разницы температур, однако, это сопровождается почти неизбежно сквозняками. Проблемой бывает и то, что естественная вентиляция не подлежит регулировке даже в самой малой степени.

Использование механических блоков полноценно решает эти проблемы. Воздушные потоки рассредотачиваются максимально равномерно, может быть обеспечен качественный обогрев. Механическая вентиляция превосходит естественную и по качеству очистки приточного воздуха. Естественная и механическая вентиляция одинаково полноценны, у них есть свои особенности, преимущества и сфера применения. Так что нельзя однозначно сказать, какой вариант лучше.

Принцип работы

Основной принцип работы вентиляции в квартире подразумевает замещение всего того воздуха, который не поступает из-за чрезмерной герметичности жилья. Строители и ремонтники старательно сокращают тепловые потери, что и приводит как раз к понижению естественного притока. В многоэтажных домах обязательно монтируется приточно-вытяжная естественная вентиляция. Именно с учетом нее определяются нормы обмена воздуха. Поступление новых порций воздуха должно происходить при помощи:

  • дверных отверстий;
  • дверных неплотных участков;
  • оконных отверстий;
  • оконных неплотных участков;
  • форточек и/или фрамуг.

Выход отработанной массы, как уже говорилось, обеспечивается вентиляционными каналами. Этот элементарный подход работал только до тех пор, пока не началось массовое использование непроницаемых окон и дверей. В деревянном частном доме они еще не создают серьезных проблем, но вот в монолитных каменных постройках, где расположены городские квартиры, требуется дополнительное усиление. Потому все большее распространение получает усовершенствованный вариант вентиляции — приточно-вытяжной формат.

Основной подход не зависит от того, используется ли вентиляционная система в жилом, производственном или административном помещении. Обязательно требуется использовать строго вертикальные каналы. Даже самые малые ответвления, отклонения по горизонтали лишают весь комплекс смысла. Он совершенно не может работать в таком случае. Допускается не более двух поворотов.

Верхняя точка должна ставиться строго на одной линии с кровельным коньком. Иногда можно встретить утверждения, что допускается понижение на угол до 15 градусов. Но это ненадежное и нестабильное решение, которого профессионалы стараются всячески избегать. Повышая канал, делают систему эффективнее. В летние месяцы, когда температура внутри помещения и за его пределами выравнивается, тяга отсутствует (и это в лучшем случае).

Иногда и вовсе происходит «переворот» в вентиляционной системе, и естественный отток начинает засасывать воздух из внешней среды. Потому на практике в чистом виде натуральная вытяжка почти нигде не применяется. Флюгарку нужно ставить так, чтобы она обдувалась ветровыми потоками со всех сторон и не где угодно, а там, где скорость движения воздуха на улице больше всего. Для определения нужного места используют розу ветров и информацию о рельефе местности.

Чтобы естественная вентиляция справлялась со своей задачей, надо тщательно рассчитывать ее шахты. Они должны обеспечивать именно такой приток, который обеспечивает требуемые санитарные нормы. Не допускается такое устройство вентиляционных каналов, которое обеспечивает приток менее 3 куб. м на 1 кв. м территории в течение 60 минут. Также требуется учесть норму по созданию микроклимата на одного человека, которая составляет 30 куб. м за те же 60 минут. Если природная вентиляция работает полноценно, скорость воздуха должна составлять от 50 до 100 см за 1 секунду.

Виды

Естественные вентиляционные системы бывают организованными и неорганизованными, различия между которыми связаны со структурой. Подвидом естественной организованной вентиляции является общеобменная, в том числе аэрация. Она обеспечивается путем формирования особых проемов со створными переплетами в стене и вентиляционном фонаре. Переплеты могут иметь:

  • верхнюю;
  • нижнюю;
  • среднюю оси кручения.

Допускается монтаж переплетов в приточном и вытяжном проеме, особой разницы тут нет. Существует немало разновидностей каналов для притока и оттока воздуха. Горячие цеха требуют, к примеру, эвакуации значительного объема тепла. Потому отводные магистрали должны обеспечивать решение такой задачи. Конвекционная теплота, появляющаяся в горячем цехе, неплохо отводится организованной аэрацией — фрамугами, световыми фонарями, вытягивающими зонтами.

Важно! Иногда естественный отвод тепловой энергии недостаточен, тогда требуется применять механические отводящие компоненты. Возмещение дефицита воздухообмена осуществляется с помощью тех же створок проемов, располагаемых на различной высоте. Летом она должна составлять 50-100 см, а зимой требуется уже 400-600 см. Вытягивающие фонари для аэрации должны быть устроены так, чтобы исключалось задувание воздуха внутрь. Эта задача разрешается за счет применения ветрозащитных щитков.

В теплый период года довольно широко применяются ворота с воздушными завесами. В любом случае организованный тип естественного проветривания подразумевает точную регулировку поступления воздушных масс. Что касается неорганизованной системы, неизменной чертой является прямое выталкивание прогретого воздуха свежим притоком при непосредственном контакте. В организованном варианте могут применяться проемы, количество проходящего через них воздуха при этом контролируется с использованием фрамуг. Площадь каналов, образуемых проемами и аэрационными фонарями, определяется на основе специальных расчетов соответственно требуемому уровню газообмена.

Так как при неорганизованной естественной вентиляции интенсивность поступления воздуха прямо связана со скоростью ветра, придется для расчетов учитывать и уровень теплоизоляции стен. Именно неорганизованному варианту надо отдавать предпочтение везде, где выделяется много газов. Это относится не только к кухням, но и к гаражам, мастерским, многим индустриальным предприятиям. Но говоря про типы организации вентиляции, мало сделать однозначный выбор в пользу естественного или механического способа организации движения воздушных потоков. Важно разобраться с тем, требуется ли вытяжная или приточно-вытяжная конструкция.

Согласно установленным требованиям, комната должна проветриваться раз в 120 минут полностью. Суть приточно-вытяжных комплексов состоит в том, что они сочетают средства для получения свежего воздуха и для удаления отработанной его массы. Именно таким комбинированным конструкциям отдают предпочтение большинство людей. Такие комплексы очень просто масштабируются (приспосабливаются к работе на различных площадях), могут быть применены хоть на заводе, хоть в многоквартирном или частном доме.

Важно! Приточно-вытяжные аппараты не могут считаться полностью естественными, поскольку имеют всегда принудительный отводящий блок.

Качественная приточно-вытяжная система подразумевает расположение всех основных и вспомогательных устройств внутри общего каркаса. Не имеет особого значения, где именно он установлен. Это может быть и чердачное помещение, и холодный балкон, и даже отапливаемый чердак. Объединение подкачки и удаления воздуха позволяет решать следующие задачи:

  • охлаждение поступающей массы летом;
  • ее разогрев зимой;
  • насыщение воздуха ионами;
  • дезинфекция притока;
  • освобождение его от механических примесей.

Работа организуется в виде ряда циклов. Сначала холодный воздух, находящийся вне помещения, проходит внутрь. Одновременно с этим идентичное количество уже использованного воздуха покидает дом или иной объект. Как на входе, так и на выходе он не может обойти очистную систему. Далее маршруты потоков начинают отличаться.

Холодная масса движется в нагревательный блок (калорифер), если система рассчитана на рекуперацию тепла. Сократить расходы на обогрев и ускорить его помогает непрямой контакт поступающего и уходящего потоков. Именно поэтому специалисты считают приточно-вытяжную конфигурацию эталоном экономичности и практичности. При необходимости такая вентиляция может оборудоваться средствами подавления шума, специальными датчиками, емкостями для сбора конденсата, автоматизированными таймерами и так далее.

К сведению! Могут использоваться еще и обособленные системы, отвечающие соответственно за получение или сброс воздуха.

Бывает так, что все эти изощренные опции попросту не нужны. Требуется только обеспечить удаление загрязненного воздуха, а поступление свежего будет производиться в таком случае без специальных мер. Но даже в жилых помещениях гораздо чаще применяется сочетание вытяжного и отводного способов проветривания. На производственных предприятиях вытяжками оборудуют места, где требуется точечно сбрасывать загрязненную воздушную массу или отводить тепло в избыточном количестве. В любой квартире аналогом таких мест является кухня.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

  • на кухне 0,2-0,25 м;
  • в ванной и туалетной комнатах 0,15 м;
  • в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

Необходимо монтировать клапаны примерно на 2 м выше пола. Воздух из них должен выходить вверху. До начала монтажа клапанов требуется оценить, насколько хорошо работают вытягивающие каналы. Рекомендуется перед выполнением всех работ исследовать стены, чтобы не повредить случайно проводку или арматуру. Сначала клапаны прикладывают к стене и размечают их по контуру.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

  • лучше всего ставить шахту в центре дома;
  • выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
  • чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

принцип работы и преимущества в использовании

Среди существующих типов систем естественная вентиляция наиболее доступна с финансовой точки зрения. При строительстве любого здания всегда присутствуют неплотности в проёмах окон, дверей, при укладке строительного материала, что способствует проникновению воздуха внутрь помещения. Его вытяжка обеспечивается воздействием внешних факторов, а также взаимодействием воздушной среды снаружи и внутри посещения.

Назначение и преимущества

Как работает естественный тип вентиляционной системы

Естественная вентиляция представляет собой систему, которая исключает использование любых устройств, принудительно побуждающих к движению воздушные потоки. Как правило, это вентиляторы любой мощности.

Циркуляция воздуха осуществляется лишь посредством проникновения воздуха через открытые окна, двери, форточки. Также воздух проникает сквозь всевозможные щели.

Применяется вентиляция с естественным побуждением в любом строении. И лишь, если данный тип системы не справляется с обслуживанием помещения, может быть задействовано одно или несколько устройств, задачей которых является нагнетание воздуха и ускорение его вытяжки. В каждом из видов: естественная и механическая вентиляция, есть свои особенности, но первый из указанных имеет ряд ощутимых преимуществ:

  • простота обустройства;
  • отсутствие крупных финансовых затрат;
  • при правильно составленном проекте система естественной вентиляции может быть весьма эффективна;
  • монтаж воздуховодов легко выполняется самостоятельно, без привлечения профессионалов.

Основные виды естественной вентиляции:

  1. Самопроизвольная (неорганизованная). В этом случае воздух поступает и удаляется из помещения исключительно за счёт естественных условий (разница давлений, температур, а также скорость ветра).
  2. Организованная. Обеспечивается посредством обустройства специальных отверстий, располагающихся на разной высоте и имеющих различную площадь. В зависимости от данных параметров, а также от того, как регулируется подача воздуха, различают несколько подвидов системы:
  • ярусная;
  • аэрация;
  • гравитационная.

Когда проектируется естественная вентиляция принцип работы играет первостепенную роль, так как циркуляция в помещении зависит исключительно от того, насколько верным был расчёт. При малейших ошибках воздухообмен может быть недостаточным, что приведёт к ряду негативных последствий, включая образование застоя воздуха, увеличение уровня влажности, образование грибка и плесени.

Особенности обустройства

Принцип работы естественного типа вентиляционной системы в многоэтажном доме
В каждом из видов объектов циркуляция воздуха происходит с учётом различных особенностей строения. Так, естественная вентиляция в частном доме обеспечивается помимо специально для этого предусмотренных отверстий (форточки в окнах, щели под дверью) также посредством основного строительного материала, из которого строился дом.

Дерево, будь то брус или доски, способно “дышать”, то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.

Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.

Составление проекта

Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.

Схема работы естественного типа

Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.

Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.

Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.

Также следует знать, что скорость перемещения воздуха по вентиляционным каналам зависит и от их длины. Поэтому организация естественной циркуляции на чердаке не всегда оправданна.

Нередко для усиления тяги прибегают к использованию устройств механического действия – дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков. Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна.

классификация, достоинства и недостатки, сравнение характеристики

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Предлагаем разобраться в существующих видах систем для вентиляции и принципах их работы.

Содержание статьи:

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют , если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Галерея изображений

Фото из

Вентиляционные системы предназначены для подачи свежего воздуха и отвода отработанной воздушной массы из помещения. Если с поставкой не справляется естественная система, ее дополняют механической или сооружают механическую вентиляцию

Системы вентилирования позволяют не только сформировать благоприятный для проживающих микроклимат, но и вывести из замкнутых отапливаемых помещений вредные для стройматериалов и отделки испарения, что существенно продлевает эксплуатационные сроки объектов

В производственных цехах пищевой, химической, перерабатывающей промышленности и многих других областях народного хозяйства сертифицированные системы вентилирования устанавливаются в обязательном порядке

В многоэтажных домах с водяным отоплением преобладают естественные системы, с паровым - механические или комбинированные, для которых чаще всего устраивают общие боксы с устройствами фильтрации и подогрева

Следует продумать эффективную систему вентиляции в загородных домах с печным и каминным отоплением. Нужно учесть, что в помещениях с печью или камином, а также в котельной с газовым оборудованием вентиляция может быть только естественной

В жилых многоэтажках старого типа, рассчитанных на свободный приток воздуха через неплотности в оконных и дверных проемах, вытяжные отверстия располагают в ванных, туалетах, смешанных санузлах. Если есть необходимость в стимуляции движения воздушного потока в вытяжку ставят вентилятор, после чего система становится смешанной: с естественным притоком и механизированным отводом

Активно эксплуатируемые кухни частных домов и многоэтажек оборудуют вытяжными системами, благодаря чему вентиляция по аналогии с санузлом становится комбинированной. Причем к комбинированному типу относятся как вытяжки с выходом в вентиляционную шахту, так и рециркуляционные виды, которые просто прогоняют поток через фильтр и возвращают обратно в помещение

Если оконные и дверные конструкции препятствуют естественному воздухообмену, как это бывает с окнами ПВХ, для поставки свежего воздуха монтируют приточный клапан. В их числе есть устройства с вентилятором и без него

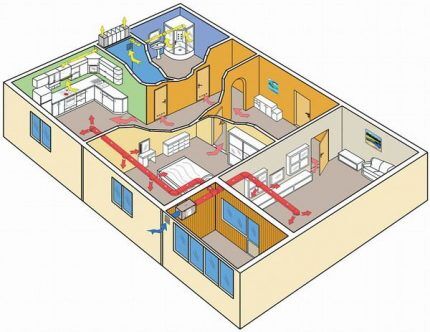

Устройство вентиляционной системы

Подача воздуха для проветривания стройматериалов

Промышленная разновидность вентиляционной системы

Механическая вентиляция в паре с воздушным отоплением

Загородный дом с каминным залом

Вентиляция в ванных комнатах и санузлах

Вытяжное оборудование в интерьере кухни

Приточный клапан под подоконником

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Виды вентиляционных системВиды вентиляционных систем

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляцииВиды систем вентиляции

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная вентиляцияОбщеобменная вентиляция

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

  • температурного перепада внутри и снаружи здания;
  • разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
  • под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию . Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Естественная вентиляцияЕстественная вентиляция

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

Галерея изображений

Фото из

Расположение компонентов вентиляционной системы естественного типа учитывают и продумывают на стадии проектирования дома. В отличие от составляющих механической системы сделать их по завершению строительства проблематично

Вытяжные отверстия естественных вентсистем располагают в наиболее высокой точке из возможных. Поступающий с улицы свежий поток именно вверх вытесняет отработанную воздушную массу

Приточные отверстия располагают в нижней части помещения, снаружи они расположены в основном на цоколе дома. Из-за вышедшего в вытяжку воздуха внутри помещения создается разрежение, которое стремительно заполняется свежей порцией с улицы

Для того чтобы воздух перемещался к вытяжному отверстию в пределах квартиры или дома, дверное полотно оснащают вентиляционной решеткой. Если решетку не устанавливают, то дверное полотно должно быть на 1-1,5 см выше уровня пола

Вентиляция естественного типа бывает канальной и бесканальной. Чаще всего каналы приточные, реже - вытяжные как на фото

Если воздушные потоки не движутся, нет притока или не действует вытяжка, на окнах можно заметить конденсат. При нормальной работе системы он испаряется

Мешать движению воздуха в системах естественного типа может забитый вытяжной канал или отсутствие притока. Еще так бывает в жаркую погоду, когда в квартире прохладней, чем на улице

Чтобы проверить работу естественной вентиляции простейшим способом, к вытяжной решетке прикладывают лист бумаги. Если его не прижимает к решетке, значит, нужно принимать меры по восстановлению вентиляции

Сооружение вентиляционной шахты

Расположение вытяжного отверстия

Приточное устройство в цоколе дома

Вентиляционная решетка межкомнатной двери

Канальная естественная система вентилирования

Признаки неэффективной вентиляции

Обратное поступление воздушных потоков

Проверка тяги естественной вентиляции

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Правила организации системы вентиляцииПравила организации системы вентиляции

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная.

Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Простым в установке и эксплуатации прибором, обеспечивающим вытяжку отработанного воздуха из ванных комнат, кухонь и санузлов частных домов, является система вентилирования с автоматическим микропроцессором:

Галерея изображений

Фото из

Устройство каналов для бытовой системы

Вентилятор со встроенным процессором

Внешняя панель умного вентилятора

Панель управления вентилятора

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

Механическая вентиляцияМеханическая вентиляция

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

Какой вид вентиляции используется на производствеКакой вид вентиляции используется на производстве

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

Общеобменная вентиляция с механическим приводом

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением.

Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

Общеобменная вентиляцияОбщеобменная вентиляция

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством . Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия.

Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

Общеобменная системаОбщеобменная система

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку.

При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

ВентиляторВентилятор

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

противодымная системапротиводымная система

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

  • извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
  • сигнал «Пожар» на центральном пульте;
  • включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть .

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

Появились вопросы по теме статьи, нашли недочеты или есть ценные сведения которыми вы могли бы поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, делитесь опытом, участвуйте в обсуждениях.

Естественная вытяжная вентиляция достоинства и назначение

Естественная вентиляция считается самой приемлемой по стоимости в сравнении с другими видами подобных систем.

Воздух внутрь любого здания попадает через небольшие зазоры в дверных или оконных проемах, отверстиях в строительном материале, которые образуются при строительстве.

Помимо воздействия внешних факторов циркуляция воздуха обеспечивается взаимодействием воздушной среды внутри и снаружи дома.



монтирует

Естественная вытяжная вентиляция достоинства и назначение

В строительном понятии естественная вытяжная вентиляция – вид системы, в составе которой не предусмотрено использование какого-либо оборудования, осуществляющего принудительное движение воздуха, например, вентиляторов.

Здесь движение воздушных масс в комнате осуществляется за счет проникновения свежего воздуха через открытые форточки, окна и двери, а также имеющиеся в строении щели.

Вытяжная вентиляция с естественным побуждением

Применяется вытяжная вентиляция с естественным побуждением везде, в каждом помещении.

Только при невозможности системы справится с поставленной задачей, к ней подключают одно или несколько устройств, которые заставляют воздушные массы перемещаться и способствуют ускорению их циркуляции.

В целом, подобный принцип проветривания комнат имеет ряд достоинств:

  • отсутствие больших затрат;
  • легкость в проектировании;
  • высокая эффективность;
  • простой монтаж.

Условно естественная вытяжная вентиляция делится на 2 вида:

  • Самопроизвольная, когда взаимодействие воздушных масс внутри и снаружи дома осуществляется только за счет внешних факторов (разница давлений или температур, наличие ветра).
  • Организованная, когда движение воздуха в помещении происходит за счет специально оборудованных отверстий, которые имеют различные размеры и располагаются на разной высоте.

Данная система делится на несколько подвидов, в зависимости от принципа подачи воздушных масс и параметров описанных выше отверстий:

  1. гравитационная
  2. аэрационная
  3. ярусная

Принцип подачи воздуха играет главную роль при составлении проекта естественной вытяжной вентиляции, расчет которой должен быть точным и верным, так как от него напрямую зависит циркуляция микроклимата в здании.

Даже малейшие ошибки в расчетах могут привести к недостатку воздухообмена и негативным последствиям, в том числе повышение уровня влажности, образования застоя воздуха, грибка и плесени.

требования

Естественная вытяжная вентиляция особенности устройства

Циркуляция воздуха в любом помещении зависит от особенностей, заложенных при строительстве. Например, естественная вытяжная вентиляция в частном доме формируется за счет специальных отверстий – форточек и щелей в дверных проемах, а также за счет особенностей строительного материала.

Так, построенный из древесины дом обладает высокими показателями воздухопроницаемости и позволяет внешнему потоку проникать в помещение.

А вот кирпич таким свойством не обладает, поэтому приточно-вытяжная естественная вентиляция в помещении будет осуществляться только за счет форточек и щелей в дверных и оконных проемах.

В комнатах специального назначения, таких как кухня или санузел, организуется канальная естественная вытяжная вентиляция, способствующая более быстрой подаче свежего притока и удалению отработанного.

Благодаря такому принципу происходит циркуляция микроклимата в многоэтажных домах, где создается единый центральный канал с ответвлениями к каждой квартире.

считают

Естественная вытяжная вентиляция мифы и реальность

Люди, незнакомые с принципом функционирования естественной вентиляцией, часто заблуждаются в этом вопросе. Рассмотрим самые распространенные мифы о работе системы:

Миф №1 – наличие вытяжных каналов достаточно для осуществления вентиляции.

Реальность – при несоответствии количества приточного и вытяжного воздуха проветривание в помещении не сможет эффективно осуществляться.

Это означает, что при плотно закрытых окнах и дверях, а также при отсутствии иных специальных отверстий, наличия вытяжного канала будет недостаточно – движение воздушных масс не будет осуществляться.

Кроме того, для эффективной вентиляции сечение вытяжки должно равняться суммарной площади всех отверстий, через которые поступает воздух. Например, если открыть окно на «микропроветривание», то свежего притока будет недостаточно для нормального функционирования вытяжки.

И наоборот, если открыть все окна в доме, то проветрить его, конечно, удастся быстро, но при этом помещение «выстудится», так как площадь открытых окон будет больше сечения вытяжки.

Приточно вытяжная естественная вентиляция в помещении

Миф №2 – естественная вытяжка функционирует при любых условиях внешней среды.

Реальность – естественная вытяжка функционирует при разнице температур воздуха внутри и снаружи помещения. В остальных ситуациях она становится притоком или вовсе не работает.

Так, вытяжное проветривание хорошо осуществляется в зимнее время, когда температура воздуха на улице в разы ниже, чем в квартире. В результате теплые воздушные массы поднимаются по вытяжным каналам и выбрасываются наружу.

При этом, в жаркую погоду приток наоборот с улицы поступает в дом с более прохладной температурой. Именно поэтому в помещении становится душно, а постоянная работа кондиционеров не избавляет от недостатка кислорода.

Тоже самое касается ситуаций, когда внешняя и внутренняя температура в доме совпадает, — проветривание помещения не осуществляется, происходит застой микроклимата.

Миф №3 – вентилятор способен осуществлять принудительное движение отработанного воздуха.

Реальность – при отсутствии притока в помещении вентилятор для вытяжки работает напрасно, «вхолостую». Это означает, что устройство для принудительного движения воздуха в ванной комнате не сможет обеспечить вытяжку, если в помещение установлена герметичная дверь.

Поэтому при монтаже вентилятора в санузле для вентиляции естественной приточно-вытяжной обязательно наличие небольшой щели под дверью высотой до 5 мм. Тогда вытяжка начнет функционировать, а воздушный приток будет поступать из соседних комнат.

Миф №4 – нагрев приточного воздуха осуществляется самостоятельно.

Реальность – для нагрева воздушного притока, который поступает в помещение при естественной вентиляции, необходима дополнительная энергия. Холодный воздух нагревается за счет бытовых предметов, людей и радиаторов отопления, как бы «отбирая» у них тепловую энергию.

Всё о естественной вентиляции


Что такое естественная вентиляция

Под естественной вентиляцией подразумевается система, исключающая использование любого оборудования, которое бы могло принудительно побуждать воздушные потоки к движению. Таким образом, в условиях естественной вентиляции воздухообмен в помещении осуществляется сам по себе. Это и отличает её от принудительной вентиляции, предполагающей установку специального оборудования, обеспечивающего принудительный приток свежего воздуха и вывод отработанного наружу.
естественная вентиляция.jpg

Преимущества и недостатки естественной вентиляции

Перечислим основные преимущества и недостатки естественной вентиляции. Какие из них окажутся важными именно для вас и какая чаша весов в итоге перевесит, решать вам (на наш взгляд, лучше всё же проконсультироваться со специалистом).

Преимущества естественной вентиляции:

  • ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
  • легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
  • обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.
Недостатки естественной вентиляции:
  • невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
  • низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
  • спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:
  1. Неорганизованная вентиляция
  2. Организованная вентиляция
  3. Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.
не организованная вентиляция.jpg

Организованная естественная вентиляция

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную. Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом.

Создание естественной вентиляции

Возвращаясь к главному преимуществу естественной вентиляции, вспомним, что для её обустройства не нужно покупать никакого климатического оборудования. Зато нужно уделить особое внимание грамотному проектированию, учитывающему параметры и особенности помещения, в котором планируется создавать вентиляцию.
тип вентиляции 6.jpg

Итак, проект по обустройству естественной вентиляции должен учитывать:

  • площадь помещения (квартиры или дома)
  • планировочные особенности помещения
  • специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
  • количество постоянно проживающих людей
  • количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

От этих факторов напрямую зависит объем и кратность воздухообмена, необходимые для создания комфортных условий пребывания в помещении, на основе чего, в свою очередь, и должна создаваться вентиляция. Решается: нужно ли делать вентиляционные отверстия в стенах, какими должны быть отверстия между полом и нижней частью двери, какого размера делать окна и форточки и т.д.

Особого внимания при составлении проекта вентиляции заслуживают сложные помещения, к которым относятся указанные выше кухня, санузел (ванная и туалет) и подвал. Всё это помещения с повышенным уровнем влажности и вытекающими отсюда проблемами в виде плесени, грибков, бактерий и неприятного запаха.

Если у вас нет опыта в составлении проекта вентиляции, не пренебрегайте услугами профессионалов. В этом случае экономия приведёт к ещё большим затратам в дальнейшем!

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:
  • отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
  • неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
  • пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев
  • неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.
Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.

Виды вентиляции их особенности и характеристики

Вентиляционная система – комплекс специального оборудования для постоянного или периодического удаления отработанного воздуха из производственных, складских и жилых помещений. До начала 19-го столетия математических расчетов по вентиляции не существовало, микроклимат в помещениях поддерживался только за счет естественного проветривания помещений вытяжной вентиляции. Такой подход не мог гарантировать надлежащих показателей, был сопряжен с большими потерями тепловой энергии, значительно усложнял процесс воздухообмена в ночной и зимний период времени.

Теоретическое описание движения воздуха в вытяжных вентиляционных каналах впервые сделал М. В. Ломоносов, а В. Х. Фрибе создал теорию кратности воздухообмена в отапливаемых помещениях. При этом он принимал во внимание, что приток свежего и удаление отработанного воздуха делается через неплотности дверных и оконных проемов, специальных инженерных элементов в те времена не предусматривалось.

Только через несколько десятков лет ученые доказали, что обеспечить эффективную вентиляцию только за счет естественной невозможно, появились виды вентиляционных систем с принудительной подачей и удалением воздуха. В зависимости от места конкретной установки, условий работы и требуемых технических параметров общеобменная система имеет несколько типов.

Вентиляционные агрегаты выполняют следующие задачи:

  1. Удаление избыточного тепла. Избыток тепла в помещениях появляется в промышленных и жилых зданиях. В промышленных зданиях избыток тепла чаще всего является следствием особенностей технологического процесса, при котором возникает необходимость нагрева того или иного сырья для получения конечной продукции. В жилых помещениях повышение температуры выше комфортных параметров происходит вследствие нагрева солнечными лучами. Специальные технические помещения могут перегреваться в результате выделения тепловой энергии мощными силовыми агрегатами, им также необходим воздухообмен.
  2. Удаление избыточной влаги. Для жилых помещений такая необходимость возникает только в ванных комнатах и кухнях. Остальные жилые помещения страдают не от избытка влаги, а от ее недостатка. Что касается объектов промышленности, то необходимость корректировки воздушной среды по показателям относительной влажности зависят от особенностей технологических процессов, воздухообмен учитывает все данные по каждому этапу производства.
  3. Удаление вредных химических соединений. Задача вентиляционных устройств – удаление из рабочих зон или всего объема помещения ядовитых химических соединений. Вентиляция устанавливается в химических производственных цехах, лабораториях, промышленных компаниях, использующих лакокрасочные материалы. Кроме этих помещений, вредные химические соединения нужно удалять их жилых помещений, если в них использовались химические средства уборки, есть много изделий из искусственных материалов. Вредные химические соединения образуются во время приготовления пищи в кухнях, воздухообмен в этих помещениях не может быть ниже 10.
  4. Повышение уровня кислорода. Согласно требованиям норм СанПиН процентное содержание кислорода не может опускаться ниже установленных значений. Особо тщательно этот показатель контролируется в спальных помещениях. В зависимости от расхода кислорода для каждого объема рассчитывается минимальная кратность обмена воздуха вытяжной системы.
  5. Удаление пыли. Пыль накапливается как в жилых, так и промышленных помещениях. В жилых комнатах пыль становиться причиной появления неприятных аллергических реакций организма. В промышленных зданиях пыль вызывает острые или хронические заболевания дыхательной системы. Вентиляционное оборудование для удаления пыли обязательно должно иметь специальные фильтры.
  6. Снижения пожарной опасности, удаление горючих и взрывоопасных веществ. Вентиляционные установки для этих целей отличаются самыми высокими техническими требованиями. Они комплектуются специальным оборудованием, работают в комплексе с датчиками контроля показателей воздушной среды и т. д. Жесткие требования предъявляются в искрогашению работающего электрического оборудования и агрегатов.

Устанавливаемые вентиляционные системы могут выполнять как только одну из поставленных задач, так и работать комплексно. В зависимости от инженерных особенностей, технологических схем и принципов функционирования вентиляционные системы бывают нескольких видов.

Виды вентиляции

В настоящее время существует несколько типов вентиляции, отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

Виды вентиляции

Способы вентиляции помещений

Воздушные потоки могут иметь естественные физические причины движения внутри помещений, механические побудители или смешанный тип. Конкретные виды вентиляции определяются после инженерных расчетов, сделанных с учетом технического задания. В техническом задании на воздухообмен указывается максимальное количество индивидуальных факторов и требований.
Естественная вентиляцияПри естественной вентиляции воздух может передвигаться за счет разницы плотности воздушных потоков. Внутри помещения, как правило, воздух имеет большие значения температуры, чем снаружи. Теплый воздух с меньшей удельной плотностью поднимается вверх и через специальные каналы или естественные неплотности удаляется наружу, взамен него поступает более плотный холодный. Такой тип вентиляции имеет свои положительные и отрицательные стороны.

  1. Положительные стороны естественной вентиляции. Для работы системы нет необходимости использования дополнительных энергоносителей – при современных ценах очень весомое преимущество.
  2. Отрицательные стороны естественной вентиляции. Очень сложно регулировать кратность обмена воздуха. Проблемы возникают из-за того, что многие важные данные зависят только от природных условий и не регулируются человеческим фактором, воздухообмен точно не прогнозируется. Еще одна проблема – возможность появления обратной тяги. Это очень опасно, когда вентиляция установлена для обслуживания отопительных котлов.

В связи с такими особенностями функционирования, естественная вентиляция в настоящее время пользуется небольшой популярностью, преимущество отдается механической вытяжной. При новом строительстве различных зданий государственные стандарты требуют монтажа вентиляции с механическим приводом.

Естественная

Механическая вентиляцияДвижение воздушных потоков обеспечивается осевыми или центробежными вентиляторами, воздух перемещается по каналам. Технические параметры каналов и вентилятора подбираются с учетом требований к системам.

  1. Преимущества механической вентиляции. Есть возможность регулировать воздушные потоки как по мощности, так и по направлению. Механический воздухообмен позволяет создавать в одном помещении отдельные зоны с различными показателями кратности обмена, исключается появления мертвых зон и сквозняков. И еще одно очень важное преимущество – механическая система может функционировать полностью автономно.
  2. Недостатки механической вентиляции. Механическая система имеет два недостатка: сложность монтажа и обслуживания и энергоемкость. Для обслуживания механической системы нужны профессиональные специалисты, она требует периодических ревизий и проверок. Установленные вентиляторы могут иметь большую мощность, что негативно сказывается на себестоимости производства и содержания промышленных и жилых зданий.

Механическая

Особенности механической системыДвижение воздушных потоков обеспечивается механическим способом, что позволяет создавать системы с точно заданными параметрами. В зависимости от способа подачи и удаления воздуха механические виды вентиляции могут иметь несколько разновидностей.
ПриточнаяЭлектрический вентилятор нагнетает в помещение воздух, за счет этого повышается его давление, для выравнивания значений давления излишки выходят наружу естественным способом. Вентилятор монтируется непосредственно внутри вентилируемого помещения, в специальных технологических комнатах или снаружи. Окончательное решение по механической системе принимается после выполнения расчетов с учетом технических параметров оборудования и расположения здания. Приточная система для жилых помещений не используется.

Приточная

ВытяжнаяВентилятор устанавливается для принудительного удаления загрязненного воздуха, приток свежего выполняется через специальные вентиляционные каналы или через неплотно закрытие оконные и дверные проемы. Вытяжная вентиляция чаще всего монтируется над отдельными рабочими зонами, в закрытых шкафах лабораторий, на предприятиях пищевой и фармацевтической промышленности. В некоторых случаях вытяжная система – единственный способ обеспечить безопасные условия труда.

Вытяжная

Приточно-вытяжнаяВоздух подается и удаляется из помещений в принудительном порядке. Один вентилятор нагнетает потоки, а второй вентилятор удаляет воздух из помещений. Воздухообмен характеризуется высокой интенсивностью, может регулироваться по каждому параметру отдельно. Механическая система приточно-вытяжная система этого типа используется для вентиляции сильно загрязненных помещений, в жилых зданиях монтируется редко.

Приточно-вытяжная

Местная вентиляцияМестная вентиляция позволяет удалять загрязнения только из наиболее загрязненных зон, может иметь специальные фильтры для предупреждения загрязнения окружающей среды. По принципу действия чаще всего приточного типа. Местная вентиляция может обслуживать одно или несколько рабочих мест, работать по каждой зоне отдельно или вентилировать все одновременно. По мощности механическая система относительно небольшая, но конкретные параметры зависят от характеристик технологических процессов и особенностей планировки здания.
Местная приточная вентиляцияМестная приточная система применяется редко из-за больших сложностей с очисткой удаляемого воздуха. Чаще всего используется только для понижения температуры работающего оборудования, для очистки воздуха от вредных веществ малоэффективна. Приточная применяется в больших торговых залах и складских помещениях. Ее часто монтируются в офисных и государственных зданиях, где местная приточная система постоянно функционирующая.
Местная вытяжная системаНазначение – удаление вредных соединений из воздушной среды в небольшом объеме. Может иметь несколько вариантов всасывания воздуха: из закрытых пространств или специальными подвесными воздушными приемниками. Вторые часто устанавливаются над плитами для приготовления пищи, электролитическими ваннами и прочим оборудованием с незначительными линейными размерами.
Особые виды вентиляционных системИмеется несколько типов вентиляционных систем специального назначения:

  1. Аварийная вентиляционная система. Устанавливается в помещениях, в которых возможно резкое увеличение количества вредных выбросов. Применяется в случае поломок основной общеобменной, может иметь как собственные вентиляторы, так и подключаться к уже установленному электротехническому оборудованию.
  2. Противодымная. Используется в комплексе противопожарных мероприятий, повышает безопасность пребывания в помещениях людей. В большинстве случаев автономного функционирования, имеет специальные блоки слежения и управления.

Противодымная

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.
Параметры расчетов вентиляционных системРасчет вентиляционной системы – сложные инженерные работы, выполняемые только специалистами со специальным техническим образованием. Во время производства работ принимаются во внимание следующие исходные данные:

  1. Кратность обмена воздуха. В зависимости от назначения помещений и характеристик технологических процессов органами санитарного надзора регламентируется минимальная кратность обмена воздуха. Показатели колеблются в широких пределах, минимальная кратность обмена оказывает решающей влияние на все остальные технические данные вентиляционной системы.
  2. Показатели уровня шума. Данные определяются при максимальной нагрузке на вентиляторы общеобменной вентиляции или при максимальной скорости движения воздушных потоков. Уровень шума зависит не только от вида и мощности вентиляторов, но и от материалов изготовления каналов, способах монтажа воздуховодов и наличия специальных устройств для шумогашения. В некоторых случаях приточные вентиляторы допускается монтировать только вне пределов здания.
  3. Мощность электрических двигателей вентиляторов. Показатель, оказывающий влияние на стоимость эксплуатации вентиляционной системы. Для увеличения коэффициента полезного действия работы электрических двигателей применяется комплекс сложных технических мероприятий по снижению потерь на трение воздушных потоков по каналам, точному расчету диаметров условного прохода, оптимальной планировки расположения и движения потоков.
  4. Экономические показатели использования. Для снижения тепловых потерь в настоящее время широко используется рекуперация тепла. При проектировании вентиляции помещений предусматривается установка специального оборудования, предназначенного для отбора тепла из удаляемого воздуха и нагрева подаваемого. Рекуперация может работать как по подогреву, так и по охлаждению помещений, позволяет заменять дорогостоящие системы кондиционирования.
Алгоритм расчета и монтажа вентиляции помещений

Во время расчета вентиляционной системы принимаются во внимание исходные данные (техническое задание) заказчика. Заказчик должен указать необходимый воздухооборот согласно существующих условий эксплуатации помещений. В дальнейшем расчеты выполняются по такой схеме:

  1. Посчитывает необходимая кратность обмена воздуха по помещениям и рабочим зонам. Минимальная кратность приточного воздуха указана в СанПиН, проектировщики руководствуются нормативными требованиями.
  2. Выполняется расчет скорости движения воздушных потоков, размер и схема расположения каналов, место установки, технические данные и количество вентиляторов.
  3. Составляется принципиальная схема общеобменной вентиляции помещений. Для сложных систем делается разбивка по участкам и ответвлениям, на чертежах указываются все исходные данные для монтажа.

Схема

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Монтаж вентиляционных систем могут выполнять только специализированные компании, имеющие лицензию на выполнение такого типа работ. Вне зависимости от типа и назначения общеобменная вентиляция состоит из следующих агрегатов и элементов:

  1. Вентиляторы. Могут быть центробежными и осевыми, встраиваемыми и отдельностоящими. По мощности, размерам и производительности колеблются в широких пределах.
  2. Воздушные каналы. Изготавливаются из различных материалов, могут быть круглыми, квадратными или прямоугольными. Приточная площадь сечения подбирается на основании расчетных данных по скорости движения воздушных потоков.
  3. Автоматические или ручные регулирующие устройства. Используются для поддержания требуемых параметров функционирования, промышленная общеобменная вентиляция чаще всего управляется в автоматическом режиме.
  4. Фильтры. Устанавливаются на вентиляционные системы жилых и производственных помещений. В зависимости от исполнения могут улавливать твердые взвешенные микрочастицы или химические соединения.
  5. Шумогасители. Специальное оборудование, позволяющее существенно понижать вибрации работающих механизмов. Имеют различное исполнение, монтируются как на основных каналах, так и на отводах.

Установленная вентиляция в доме

После монтажа в обязательном порядке выполняется проверка функциональности вентиляции, измеряется воздухообмен как в помещении в целом, так и над каждой рабочей зоной. Приемо-сдаточные акты подписываются членами государственной комиссии в присутствии заказчика и исполнителя. Записи по периодической проверке, ремонту и обслуживанию промышленных вентиляционных систем выполняются в специальном журнале и с подписями ответственных лиц.

90000 What is Natural Ventilation? 90001 90002 Natural ventilation is a climate control method which relies on the natural movements of air to keep fresh air moving through a building and to control temperature and humidity levels. While this was the only ventilation option available historically, once mechanical means of ventilation were developed, many builders switched to these methods. In the late 20th century, some of the distinct advantages of natural ventilation began to be recognized, and builders started returning to the use of natural techniques.90003 90004 Worker 90002 There are several ways to create natural ventilation in the structure.One of the most basic is probably also one of the most familiar: create windows which open to generate wind driven ventilation. By opening and closing windows, people can control the flow of air through a structure, opening more windows to encourage fresh air, which can cool a structure in addition to carrying away odors, and closing windows to generate less of a flow of air, keeping a structure warmer and sometimes increasing humidity. 90003 90002 Stack ventilation is another natural ventilation option.With stack ventilation, people rely on natural pressure differences between air in various locations to force air up ventilation stacks. This technique is often used in factories, where tremendous amounts of heat can be generated, with the air being pulled up the stacks along with odors from the factory floor. Stack ventilation is usually facilitated with the use of intake vents which are located low to the ground, generating a steady flow of fresh, cool air. 90003 90002 One of the biggest advantages of natural ventilation is that it does not cost any money to run.Mechanical ventilation and electronic climate control can be quite costly, and may contribute significantly to the overall energy costs involved with running a building. No use of energy also makes this type of ventilation an environmentally friendly choice. Such systems tend to be easier to maintain, as well, with no parts to break or go wrong, they can not disturb occupants of the building with interruptions in ventilation or add to the operating costs for the ventilation system. 90003 90002 Want to automatically save time and money month? Take a 2-minute quiz to find out how you can start saving up to $ 257 / month.90003 90002 For many private homes, efficient building combined with natural ventilation is enough to satisfy ventilation needs. Larger structures may require a blend of natural and mechanical ventilation to keep air quality at a reasonable level. Green buildings are often specifically designed to rely primarily on natural ventilation for energy efficiency reasons, and it is also possible to retrofit buildings to accommodate natural ventilation, for people who are interested in making structures more energy efficient.90003 .90000 PDH Courses Online. PDH for Professional Engineers. PDH Engineering. 90001 90002 90003 "I like the breadth of your HVAC courses; not just green or energy savings 90004 90005 90002 90003 courses. "90004 90005 90002 90005 90002 90005 90002 90003 Russell Bailey, P.E. 90004 90005 90002 90003 New York 90004 90005 90002 90003 "It reinforced my current knowledge and taught me a few new things in addition 90004 90005 90002 90003 to exposing me to new sources 90004 90005 90002 90003 of information."90004 90005 90002 90005 90002 90003 Stephen Deduck, P.E. 90004 90005 90002 90003 New Jersey 90004 90005 90002 90003 "The material was very informative and organized. I learned a lot and they were 90004 90005 90002 90003 very quick to respond to questions. 90004 90005 90002 90003 It was top notch. Will use 90004 90005 90002 90003 again. Thanks. "90004 90005 90002 90003 Blair Hayward, P.E. 90004 90005 90002 90003 Alberta, Canada 90004 90005 90002 90003 "Easy to use website.Well organized. I will indeed be using your services again. 90004 90005 90002 90003 I will pass along your company 90004 90005 90002 90003 name to others at work. "90004 90005 90002 90005 90002 90003 Roy Pfleiderer, P.E. 90004 90005 90002 90003 New York 90004 90005 90002 90003 "The reference material was excellent, and the course was very illuminating especially since I thought I was already familiar 90004 90005 90002 90003 with the details of the Kansas 90004 90005 90002 90003 City Hyatt accident."90004 90005 90002 90003 Michael Morgan, P.E. 90004 90005 90002 90003 Texas 90004 90005 90002 90003 "I really like your business model. I like being able to view the text before purchasing. I found the class 90004 90005 90002 90003 informative and useful 90004 90005 90002 90003 in my job. "90004 90005 90002 90003 William Senkevich, P.E. 90004 90005 90002 90003 Florida 90004 90005 90002 90003 "You have a great selection of courses and the articles are very informative.You 90004 90005 90002 90003 are the best I've found. "90004 90005 90002 90005 90002 90005 90002 90003 Russell Smith, P.E. 90004 90005 90002 90003 Pennsylvania 90004 90005 90002 90003 "I believe that the approach makes it easy for a working engineer to earn PDH by allowing the time to review 90004 90005 90002 90003 the material. "90004 90005 90002 90005 90002 90003 Jesus Sierra, P.E. 90004 90005 90002 90003 California 90004 90005 90002 90003 "Thanks for allowing me to view the incorrect answers.In reality, a 90004 90005 90002 90003 person learns more 90004 90005 90002 90003 from failures. "90004 90005 90002 90005 90002 90003 John Scondras, P.E. 90004 90005 90002 90003 Pennsylvania 90004 90005 90002 90003 "The course was well put together and the use of case studies is an effective 90004 90005 90002 90003 way of teaching. "90004 90005 90002 90005 90002 90005 90002 90003 Jack Lundberg, P.E. 90004 90005 90002 90003 Wisconsin 90004 90005 90002 90003 "I am very impressed with the way you present the courses; i.e., allowing the 90004 90005 90002 90003 student to review the course 90004 90005 90002 90003 material before paying and 90004 90005 90002 90003 receiving the quiz. "90004 90005 90002 90003 Arvin Swanger, P.E. 90004 90005 90002 90003 Virginia 90004 90005 90002 90003 "Thanks for offering all these great courses. I certainly learned and 90004 90005 90002 90003 enjoyed a lot. "90004 90005 90002 90005 90002 90005 90002 90003 Mehdi Rahimi, P.E. 90004 90005 90002 90003 New York 90004 90005 90002 90003 "I am very pleased with the course offerings, the quality of material content, and the ease of locating and 90004 90005 90002 90003 taking your on-line 90004 90005 90002 90003 courses."90004 90005 90002 90003 William Valerioti, P.E. 90004 90005 90002 90003 Texas 90004 90005 90002 90003 "This material largely met my expectations. The course was easy to follow. The photos mostly provided a good visual of 90004 90005 90002 90003 the topics being discussed. "90004 90005 90002 90005 90002 90003 Michael Ryan, P.E. 90004 90005 90002 90003 Pennsylvania 90004 90005 90002 90003 "Exactly what I was looking for. Needed 1 credit in Ethics and found it here."90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Gerald Notte, P.E. 90004 90005 90002 90003 New Jersey 90004 90005 90002 90003 "This was my first online experience in obtaining my required PDH credits. It was 90004 90005 90002 90003 informative, beneficial and economical. 90004 90005 90002 90003 I would highly recommend it 90004 90005 90002 90003 to all engineers. "90004 90005 90002 90003 James Shurell, P.E. 90004 90005 90002 90003 Ohio 90004 90005 90002 90003 "I appreciate the questions are" real world "and are relevant to my practice, 90004 90003 and are 90004 90005 90002 90003 not based on some obscure 90004 90003 section 90004 90005 90002 90003 of the laws that do not apply 90004 90005 90002 90003 to 90004 90003 "normal" practice."90004 90005 90002 90003 Mark Kanonik, P.E. 90004 90005 90002 90003 New York 90004 90005 90002 90003 "Great experience! I learned a lot to take back to my medical device 90004 90005 90002 90003 organization. "90004 90005 90002 90005 90002 90005 90002 90003 Ivan Harlan, P.E. 90004 90005 90002 90003 Tennessee 90004 90005 90002 90003 "Course material had good content, not too mathematical, good emphasis on practical applications of technology." 90004 90005 90002 90005 90002 90005 90002 90003 Eugene Boyle, P.E. 90004 90005 90002 90003 California 90004 90005 90002 90003 "This was a very pleasant experience. The topic was interesting and well presented, 90004 90005 90002 90003 and the online format was very 90004 90005 90002 90003 accessible and easy to 90004 90005 90002 90003 use. Many thanks. "90004 90005 90002 90003 Patricia Adams, P.E. 90004 90005 90002 90003 Kansas 90004 90005 90002 90003 "Excellent way to achieve compliance with PE Continuing Education within the licensee's time constraints."90004 90005 90002 90005 90002 90005 90002 90003 Joseph Frissora, P.E. 90004 90005 90002 90003 New Jersey 90004 90005 90002 90003 "I must admit, I actually learned a lot. It helps to have the printed quiz during 90004 90005 90002 90003 the review of the text material. I 90004 90005 90002 90003 also appreciated viewing 90004 90003 the 90004 90005 90002 90003 actual cases provided. "90004 90005 90002 90003 Jacquelyn Brooks, P.E. 90004 90005 90002 90003 Florida 90004 90005 90002 90003 "The document Common ADA Errors in Facilities Design is very useful.The 90004 90005 90002 90003 test did require 90004 90003 research in the 90004 90005 90002 90003 document 90004 90003 but 90004 90003 answers were 90004 90005 90002 90003 readily available. "90004 90005 90002 90003 Harold Cutler, P.E. 90004 90005 90002 90003 Massachusetts 90004 90005 90002 90003 "This was an efficient use of my time. Thank you for having a variety of selections 90004 90005 90002 90003 in traffic engineering, which I need 90004 90005 90002 90003 to fulfill the requirements of 90004 90005 90002 90003 PTOE certification."90004 90005 90002 90003 Joseph Gilroy, P.E. 90004 90005 90002 90003 Illinois 90004 90005 90002 90003 "A very convenient and affordable way to earn CEU ''s for my Delaware PG requirements." 90004 90005 90002 90005 90002 90005 90002 90003 Richard Rhoads, P.E. 90004 90005 90002 90003 Maryland 90004 90005 90002 90003 "Learned a lot with Protective Grounding. So far all courses I took were great. 90004 90005 90002 90003 Hope to see more 40% 90004 90005 90002 90003 discounted courses."90004 90005 90002 90005 90002 90003 Christina Nickolas, P.E. 90004 90005 90002 90003 New York 90004 90005 90002 90003 "Just completed the Radiological Standards exam and look forward to taking additional 90004 90005 90002 90003 courses. The process is easy, and 90004 90005 90002 90003 much more efficient than 90004 90005 90002 90003 having to travel. "90004 90005 90002 90003 Dennis Meier, P.E. 90004 90005 90002 90003 Idaho 90004 90005 90002 90003 "The services provided by CEDengineering are very helpful for Professional 90004 90005 90002 90003 Engineers to gain PDH units 90004 90005 90002 90003 anytime.Very convenient. "90004 90005 90002 90005 90002 90003 Paul Abella, P.E. 90004 90005 90002 90003 Arizona 90004 90005 90002 90003 "So far it has been great! With being a full time mother of two I do not have much 90004 90005 90002 90003 time to be researching where to 90004 90005 90002 90003 attain my credits from. "90004 90005 90002 90005 90002 90003 Kristen Farrell, P.E. 90004 90005 90002 90003 Wisconsin 90004 90005 90002 90003 "It was very informative and educational.Easy 90004 90003 to understand 90004 90003 with illustrations 90004 90005 90002 90003 and graphs; definitely 90004 90003 makes it 90004 90005 90002 90003 easier 90004 90003 to absorb 90004 90003 all the 90004 90005 90002 90003 theories. "90004 90005 90002 90003 Victor Ocampo, P.Eng. 90004 90005 90002 90003 Alberta, Canada 90004 90005 90002 90003 "A good review of semiconductor principles. I enjoyed going through the course at 90004 90005 90002 90003 my own pace during my 90004 90003 morning 90004 90005 90002 90003 subway commute 90004 90005 90002 90003 to work."90004 90005 90002 90003 Clifford Greenblatt, P.E. 90004 90005 90002 90003 Maryland 90004 90005 90002 90003 "Simple to locate interesting courses, download documents and take the 90004 90005 90002 90003 quiz. 90004 90005.90000 Basics of Natural Ventilation - CoolVent 90001 90002 Natural ventilation consists of using natural forces to drive airflow though a space. As me mentioned earlier, its three goals are to ensure to improve indoor air quality and reduce energy consumption while maximizing the thermal comfort for the occupants using the space. Two natural forces can be used to drive air through a building: wind and buoyancy, which lead, respectively, to two main natural ventilation strategies: cross ventilation and stack ventilation.90003 90004 Cross Ventilation 90005 90002 When wind hits the windward facade, it creates a positive pressure on the facade. Similarly, as it flows away from the leeward facade, a region of lower pressure will be created. If windows are open in the building on both the windward and leeward side, air will be forced through the building, because of the pressure difference between the openings. 90003 90002 90003 90002 How "positive" or "negative" is the pressure at each opening is measured by a number called the wind pressure coefficient ().A positive indicates that the wind is impinging upon the facade, applying a positive static pressure on it. Conversely, if the is negative, it indicates that the opening is exposed to suction due to flow separation from the building. The value of varies depending on the vertical and horizontal location of an opening on a facade, as well as on the wind incidence angle and the building's aspect ratio. For basic calculations, you can begin by assuming an average value for each facade. For a rectangular building (without surroundings) these values ​​can be obtained graphically from tables or contour plots based on existing experimental results (a good reference is the ASHRAE Handbook of Fundamentals).For other building shapes, and building with obstruction surrounding them, you may need to run an external CFD analysis (or wind tunnel study) to get the exact numbers. 90003 90002 The resulting flowrate in a cross ventilated building will be proportional to the effective area of ​​the openings (explained later), and the wind driving pressure difference, which is calculated by: 90003 90002 90003 90002 where and are the wind pressure coefficients for the inlet and outlet, is the density of air at ambient temperature, and is the upstream wind velocity.90003 90002 For more details on the calculations, please refer to the CoolVent user manual ** LINK **. 90003 90002 How well cross ventilation works is dependent on many factors including: building location with respect to pre-dominant wind directions, interior layout of offices, corridors, furniture, and other potential airflow obstructions, sizing of windows and other openings. 90003 90004 Stack Ventilation 90005 90002 Stack or buoyancy-driven ventilation relies on the temperature difference between the air inside the building and the outdoors to drive the flow.Warmer air is lighter (think of smoke rising up) than colder air, which is heavier. When there is a building full of warm air and it is exposed to an environment with cooler air, and two vertically spaced windows are opened, the lighter air will escape through the to opening and the colder air will enter the building through the lower window. 90003 90002 90003 90002 The airflow through a space is proportional to the temperature difference, the effective area of ​​the openings and obstructions, and the total buoyant pressure difference driving the flow.Building orientation (controlling for solar heat gains) has no effect on the resulting airflow through the building. 90003 90002 This total buoyant pressure can be quantified by adding the total pressure difference existing across the lower and upper openings, which is directly related to the density difference between the indoor and outdoor air, as well as the vertical spacing between the openings. For a space with two openings, the expression for between two vertically spaced openings in a building is: 90003 90002, where 90003 90002 where and are the indoor and outdoor air temperatures, respectively is the vertical distance between the top and lower opening.90003 90002 If several vertically-spaced windows were open in a building, the cold air would still be entering through the lower windows and the hot air leaving through the upper windows. The height at which this transition happens is called the neutral plane, its location is dependent on both the size and location of the air obstructions (windows, ducts, etc), and it is critical to design a building that ensures that the neutral plane will not be too low to cause back flow in certain building zones.You may use CoolVent to do this. 90003 90004 Flowrate calculation 90005 90002 Knowing the total pressure difference between two external openings connecting the outdoor with the interior of the building, the flowrate can be found according to: 90041, with and 90003 90002 where and are the area and discharge coefficients of each of the openings (internal and external) that which the air goes through. The discharge coefficient, which ranges from 0 to 1, is a measure of the amount of pressure that the air loses as it goes through every opening of flow resistance.For reference, the discharge coefficient for windows is of the order of 0.65. 90003 90002 Therefore, the expressions for flowrate in purely wind-driven and buoyancy-driven ventilation (and, respectively) are described by: 90003 90002 90041 90003 90004 Night Cooling / Thermal Mass 90005 90002 Thermal mass can be incorporated into a building structure to absorb heat during the daytime hours and release it at night. The leads to a dampening of the internal air temperature variation, and a lag of the peaks.Typically this mass is incorporated into ceilings and walls in the form of concrete or brick. 90003 90002 The use of thermal mass is particularly relevant in regions of the world where the ambient temperature is very high during the day -to high to bring outside air into the building- but low enough during night time. Night cooling is a strategy that consists of closing the building's windows during the day (not completely - always allowing the airflow necessary for minimum indoor air quality requirements) and opening them during the night.90003 90002 90003 90002 The implementation of night cooling rests on many considerations. For example, exposing a building to the outside at night can be a security risk. Also, if a building is cooled down too much at night, workers may be uncomfortable the following morning. In that case, heaters may be turned on, needlessly using energy. 90003 .90000 Natural Ventilation | Department of Energy 90001 90002 You are here 90003 Home »Natural Ventilation 90004 Opening a window is a simple natural ventilation strategy.| Credit: © iStockphoto / Simotion 90005 90004 Natural ventilation relies on the wind and the "chimney effect" to keep a home cool. Natural ventilation works best in climates with cool nights and regular breezes. 90005 90004 The wind will naturally ventilate your home by entering or leaving windows, depending on their orientation to the wind.When wind blows against your home, air is forced into your windows on the side facing into the wind, while a natural vacuum effect tends to draw air out of windows on the leeward (downwind) side. In coastal climates, many seaside buildings are designed with large ocean-facing windows to take advantage of cooling sea breezes. For drier climates, natural ventilation involves avoiding heat buildup during the day and ventilating at night. 90005 90004 The chimney effect relies on convection and occurs when cool air enters a home on the first floor or basement, absorbs heat in the room, rises, and exits through upstairs windows.This creates a partial vacuum, which pulls more air in through lower-level windows. The effect works best in open-air designs with cathedral ceilings and windows located near the top of the house, in clerestories, or in operable skylights. 90005 90004 Passive solar homes are often designed to take advantage of convection to distribute heat evenly through the home. These homes encourage natural ventilation by placing operable windows and skylights on the top floor. 90005 90004 Natural ventilation can be enhanced or diminished through landscaping.Depending on the house design and wind direction, a windbreak like a fence, hedge, or row of trees that blocks the wind - can force air either into or away from nearby windows. 90005 .
