Дровокол своими руками (120 фото)

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя?

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

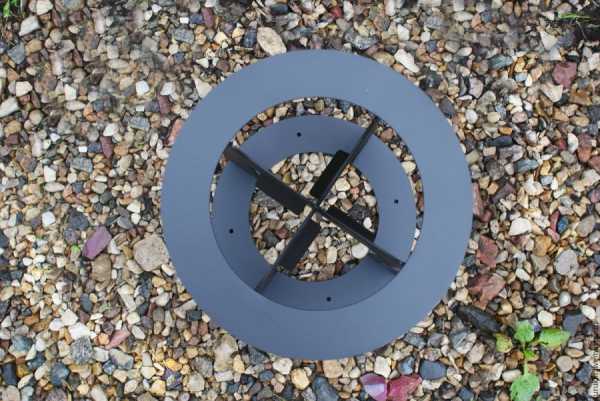

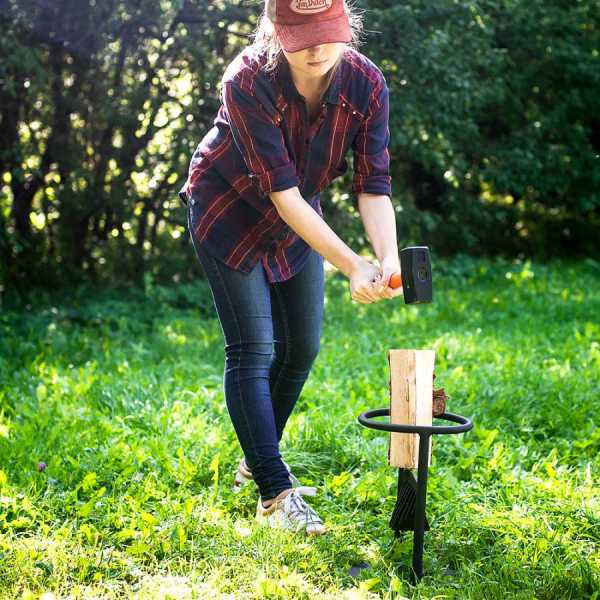

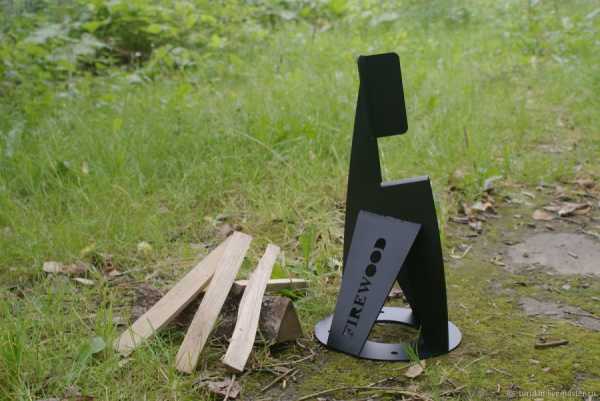

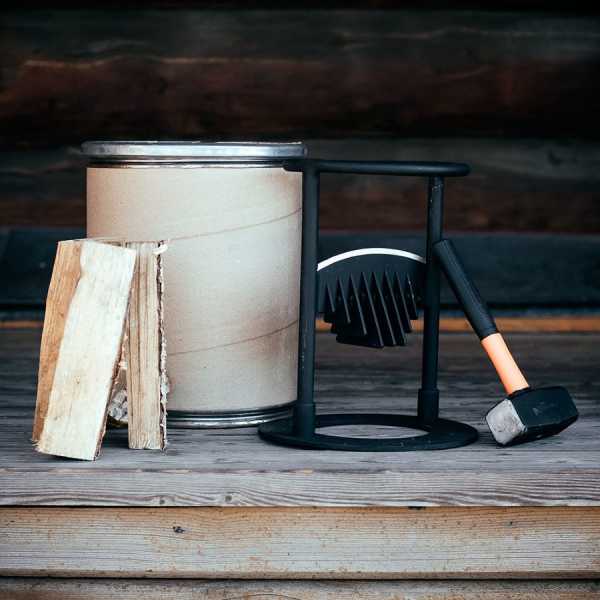

Два кольца, два конца, а посередине лезвие

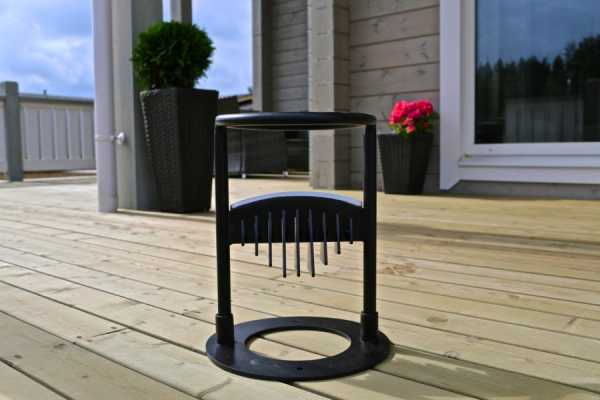

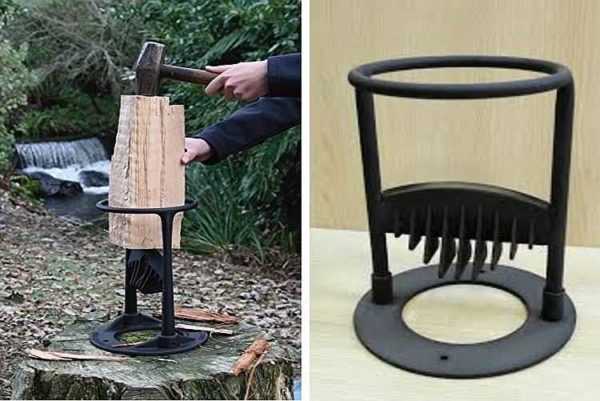

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

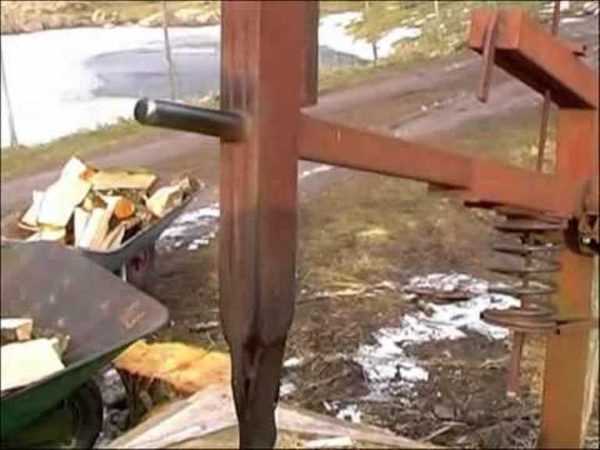

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

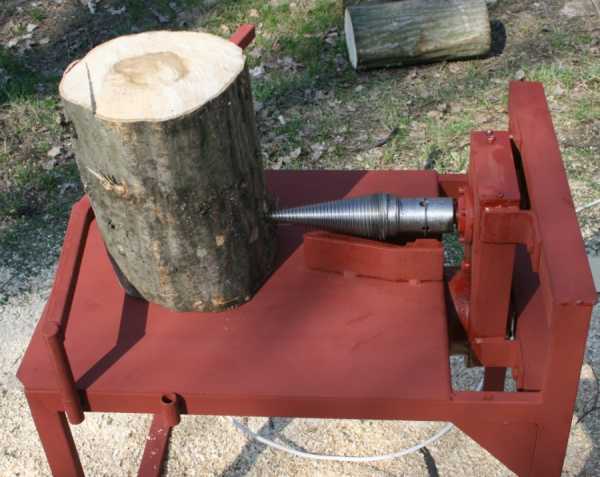

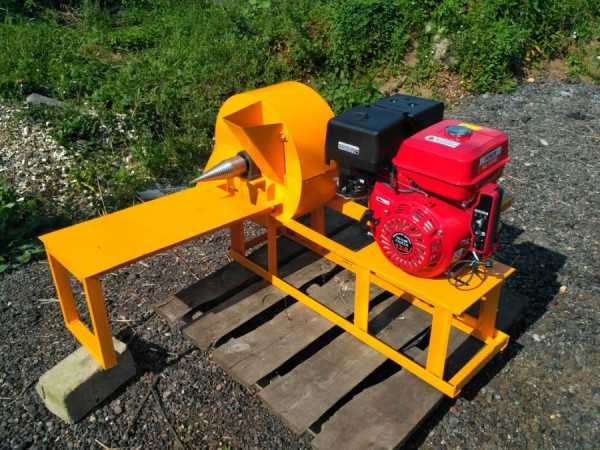

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

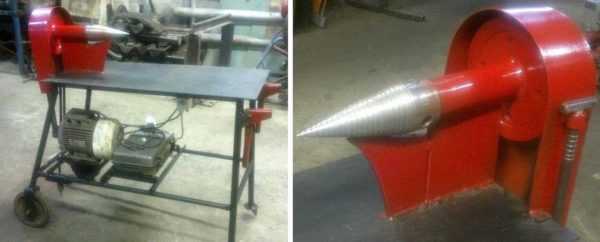

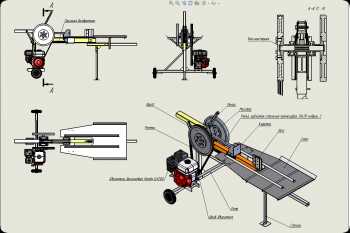

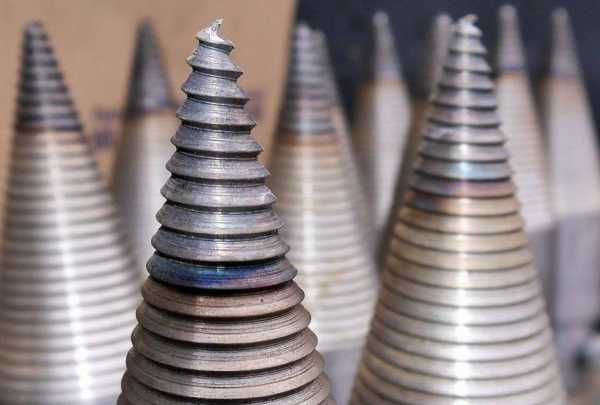

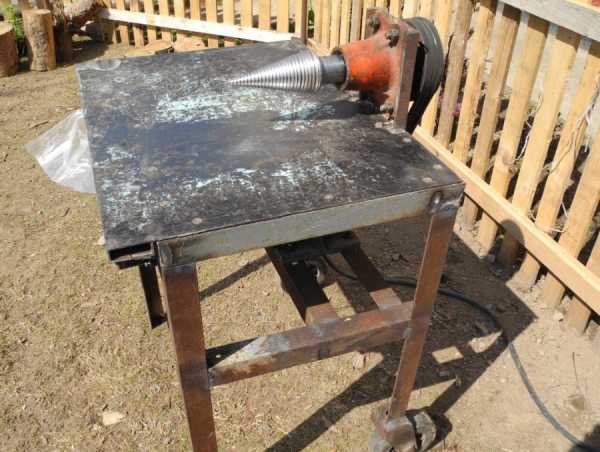

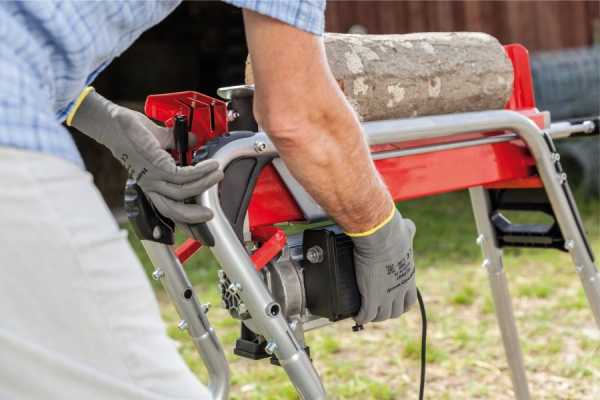

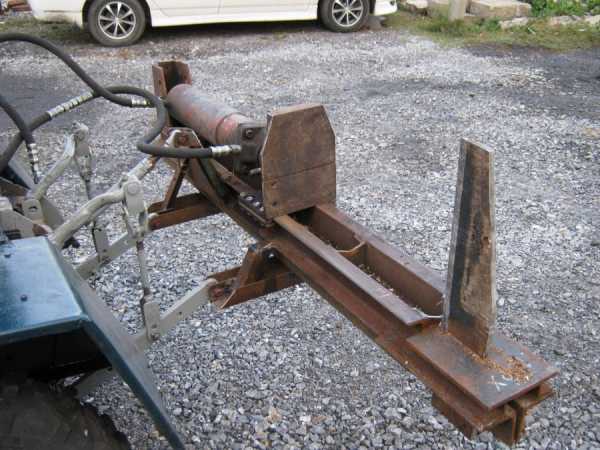

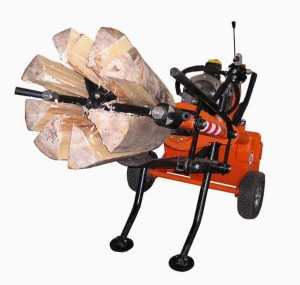

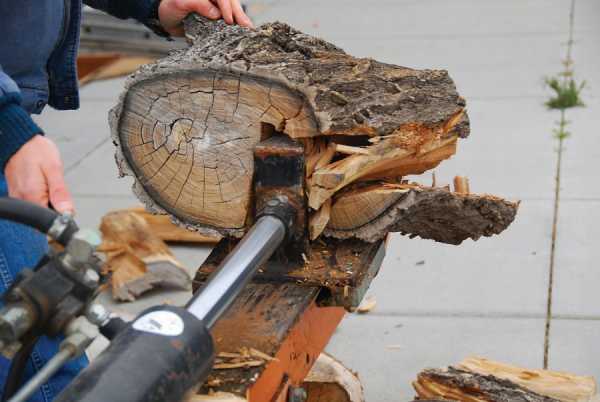

Фото дровокола своими руками


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

Изготовить своими руками дровокол не сложно, он сэкономит ваше время и силы

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

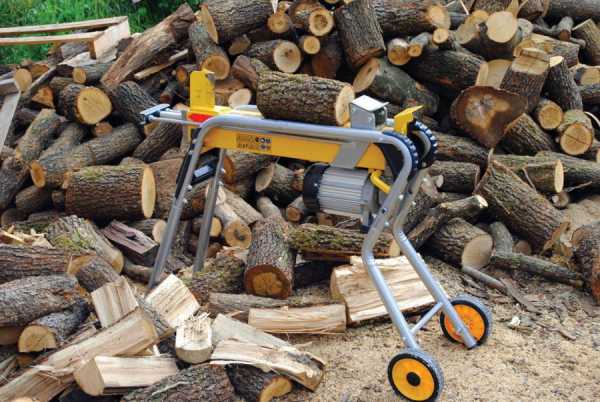

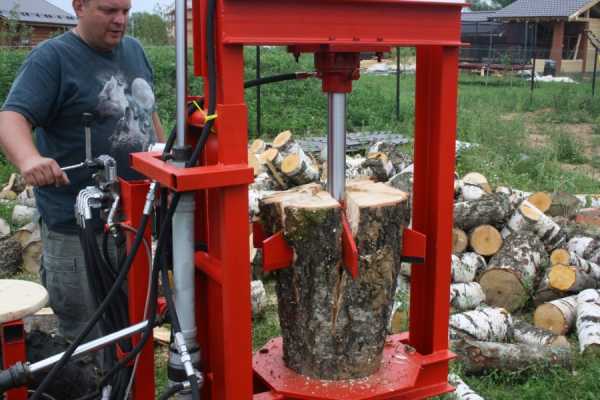

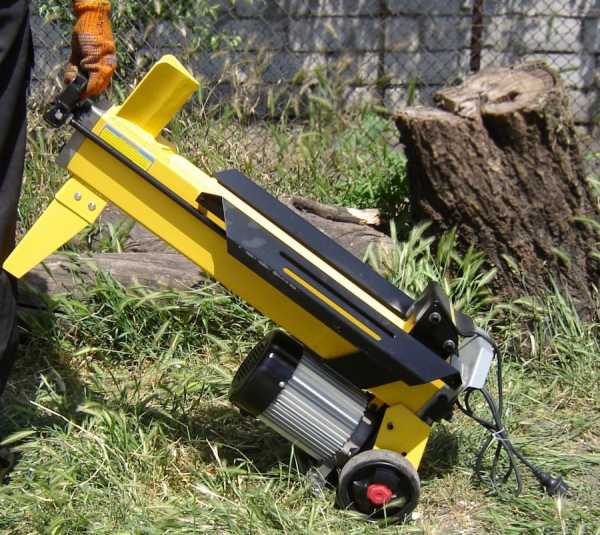

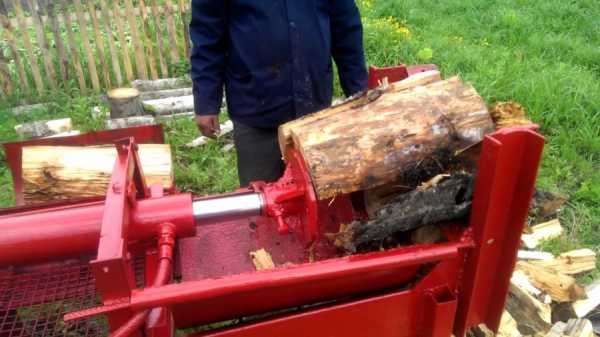

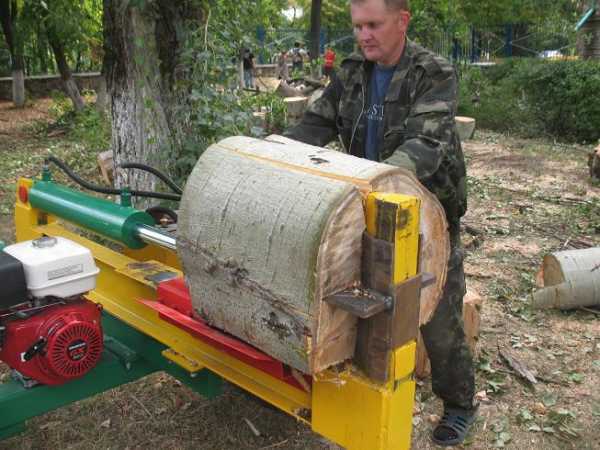

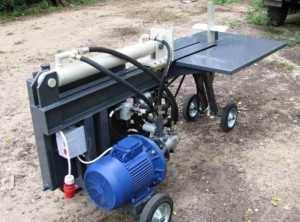

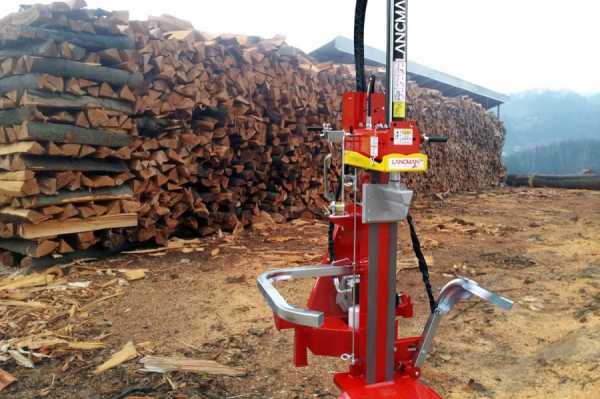

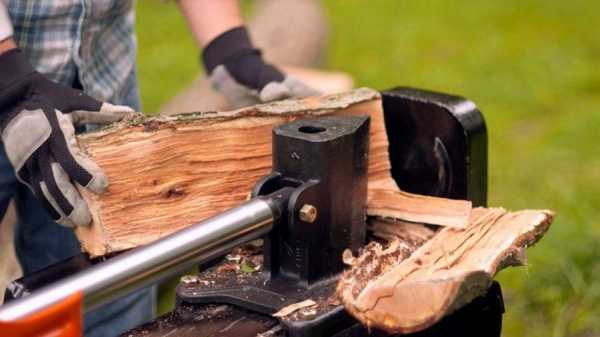

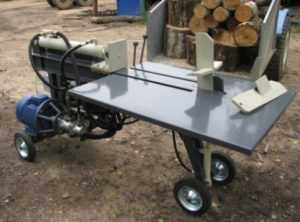

Дровокол гидравлический

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на двигателе внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

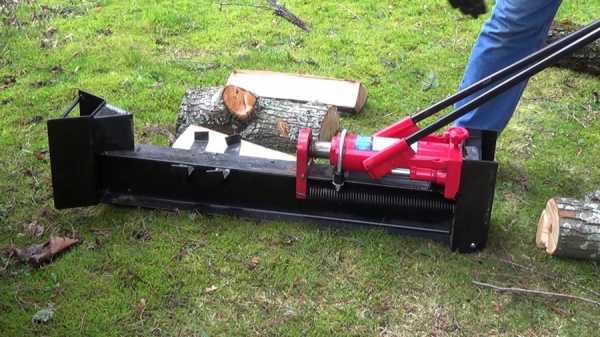

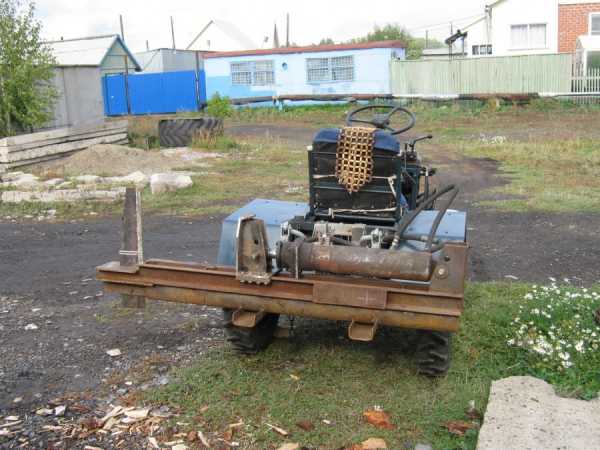

Реечный дровокол

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

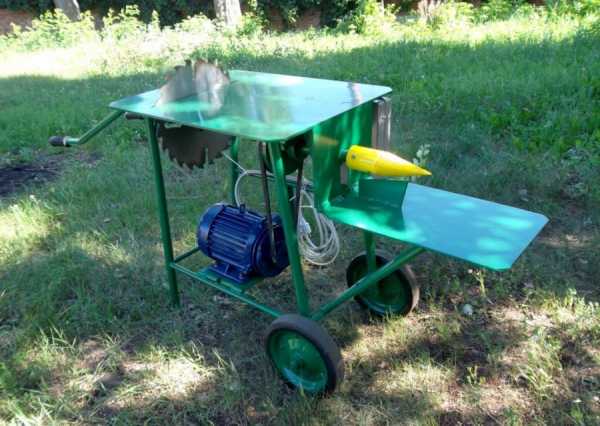

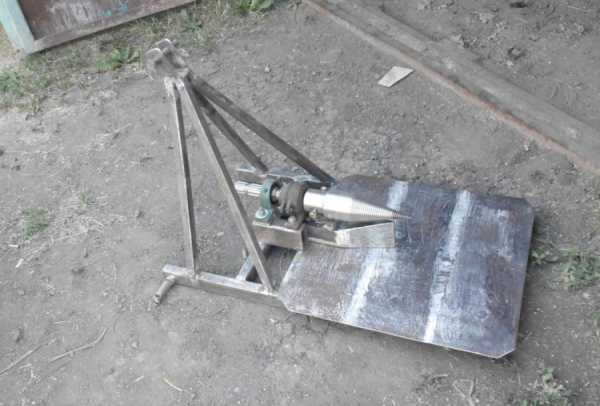

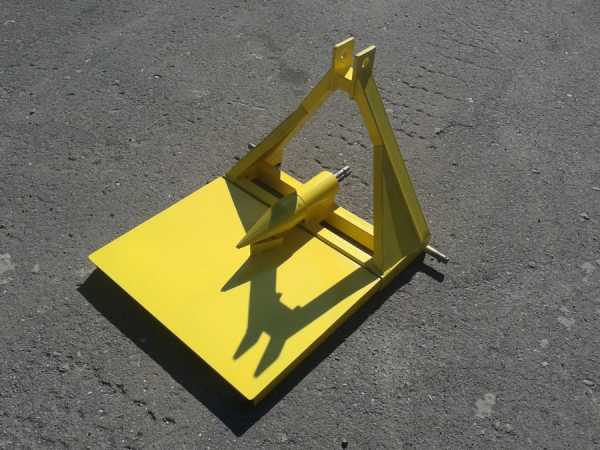

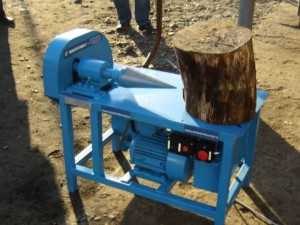

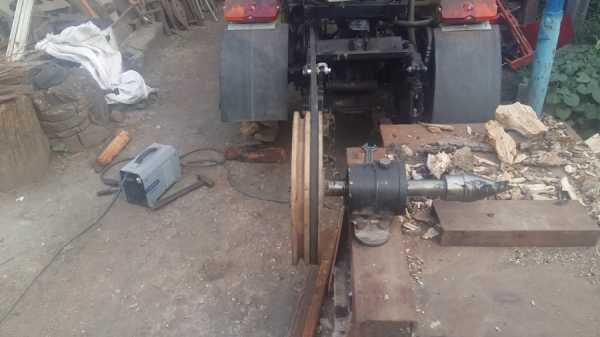

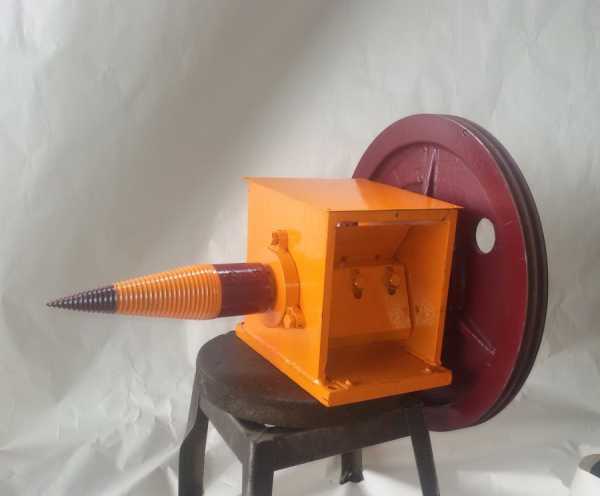

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Как сделать дровокол своими руками, и какая конструкция практичнее

Конусный дровокол имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

  • Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
  • Редуктор делается из расчета 200-300 оборотов в минуту;
  • Вал конусного буравчика устанавливается на мощные подшипники;

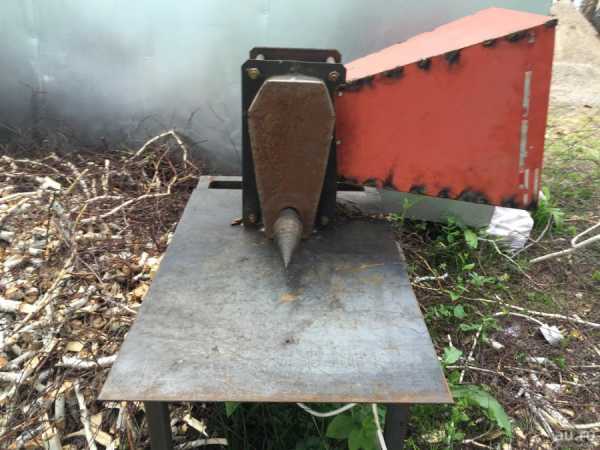

  • Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

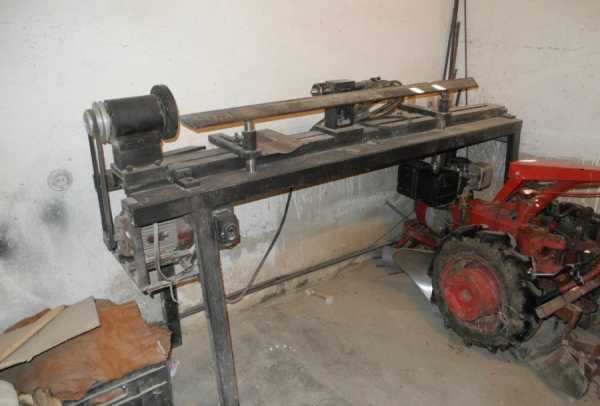

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

obinstrumente.ru

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

  • 1 Механические дровоколы
    • 1.1 Простой дровокол своими руками: механика
    • 1.2 Пружинный дровокол
    • 1.3 Дровокол инерционный вертикальный
  • 2 Дровоколы с электроприводом
    • 2.1 Винтовой (конусный)
      • 2.1.1 Параметры конуса и резьбы
      • 2.1.2 Электромотор и редуктор
      • 2.1.3 Где расположить мотор
    • 2.2 Гидравлический дровокол
  • 3 Видео по теме

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

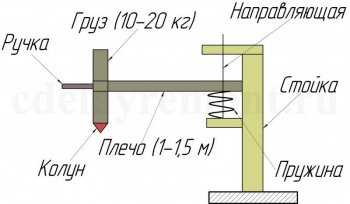

Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

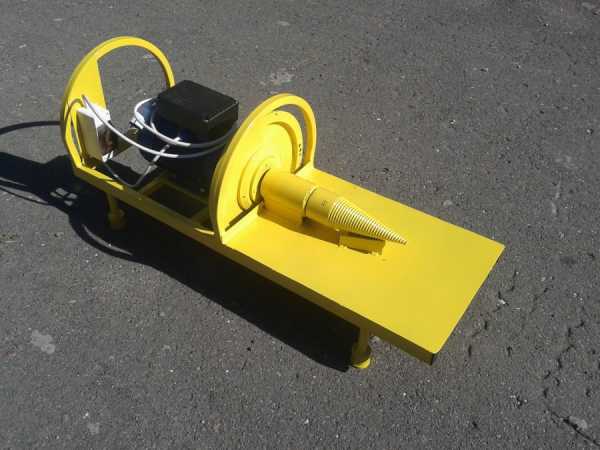

Винтовой (конусный)

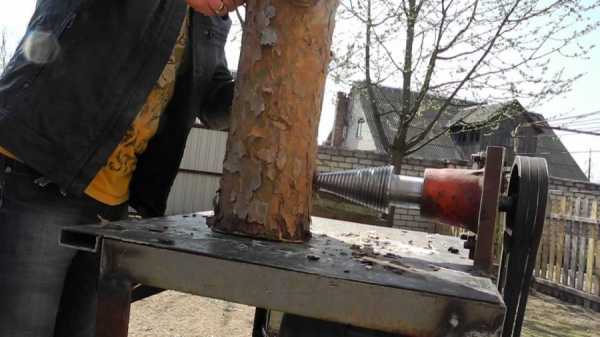

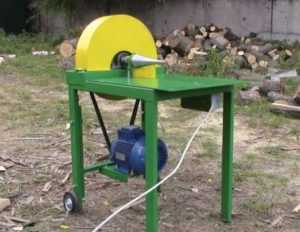

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

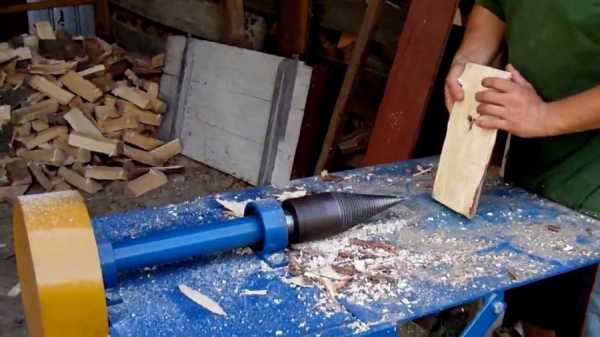

Конусный дровокол ускоряет заготовку дров

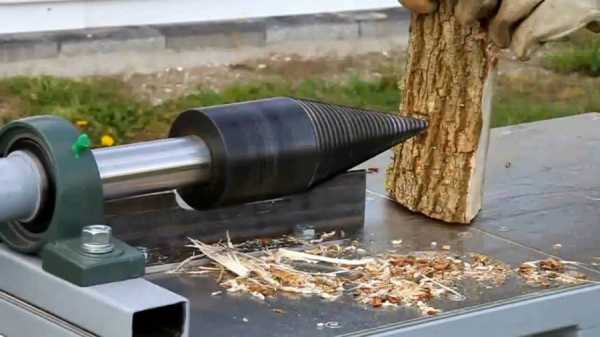

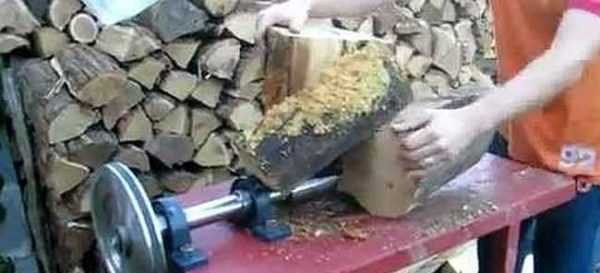

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

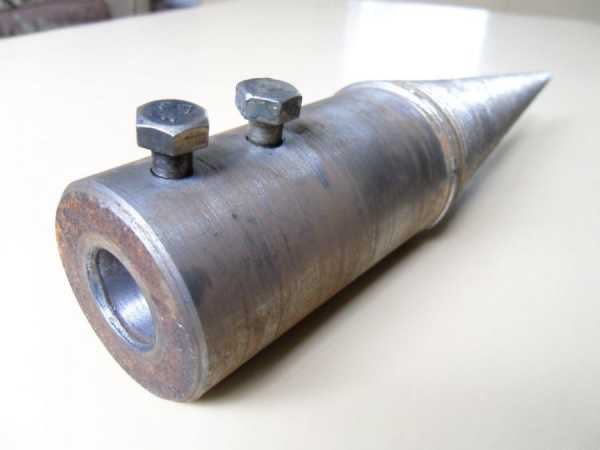

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

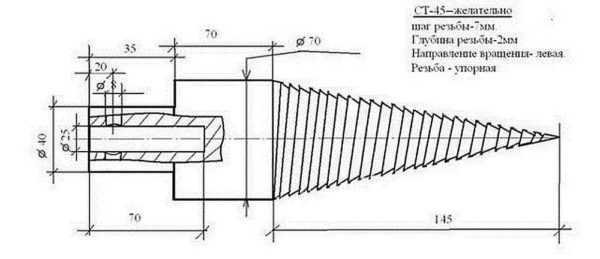

Чертеж с размерами конуса с резьбой для винтового дровокола

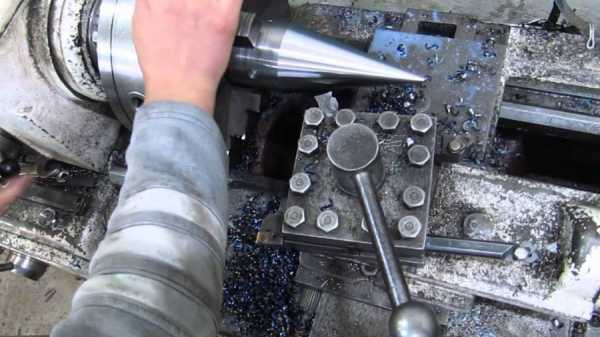

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

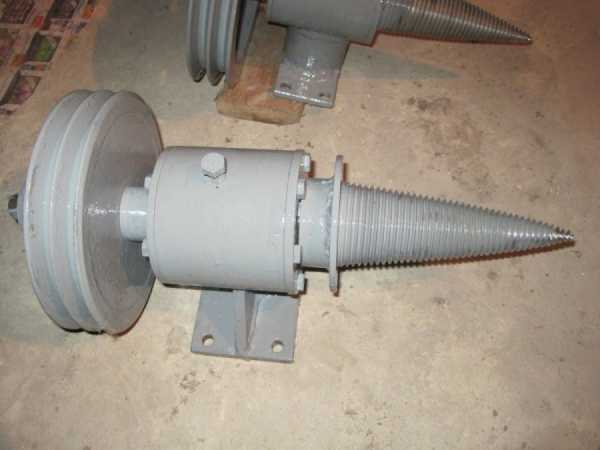

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

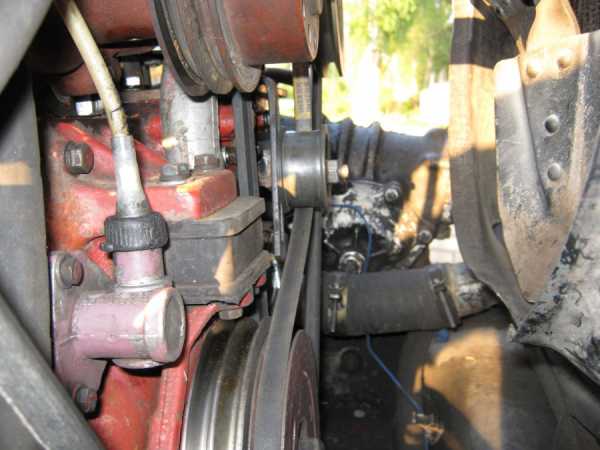

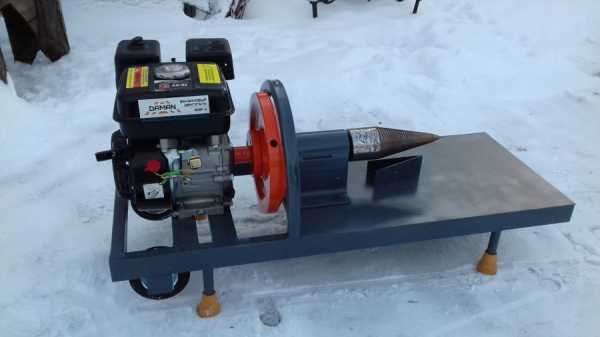

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

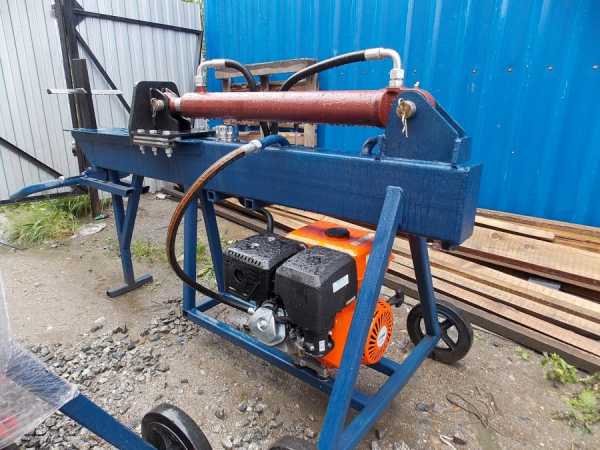

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

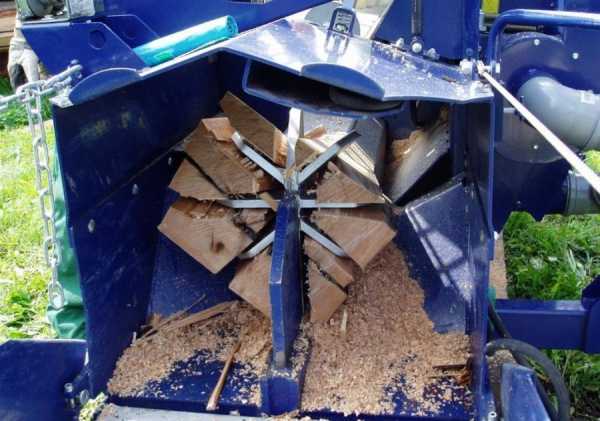

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме


stroitelstvo21.ru

Ручной дровокол: как сделать своими руками

Читайте в этой публикации:
Что понадобится для изготовления ручного дровокола
Как сделать ручной дровокол своими руками
Как усовершенствовать ручной колун для дров

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

  1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
  2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
  3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

  1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
  2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
  3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

    Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

  1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
  2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

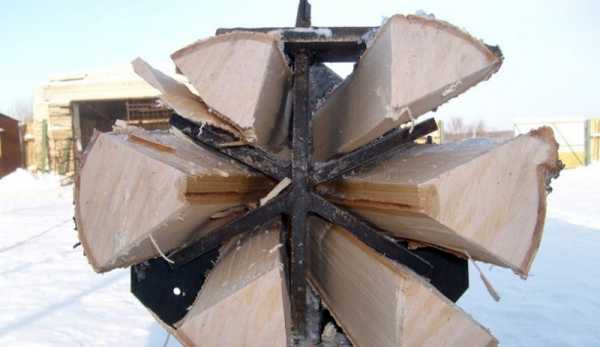

    Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

moyadacha.org

Как сделать ручной дровокол своими руками: чертежи

    Если объемы дров, которые нужно заготовить, небольшие, то с ними справится простой механический дровокол. Затраты на него минимальны, если даже подходящие железяки отсутствуют в хозяйстве.

Механический дровокол своими руками

Простой механический дровокол похож на колодезный журавль. Конструкция идентичная, только вместо ведра закреплены ручки и резак. Соединить стойки и перекладины можно применив шарниры. Понадобится лишь хорошая смазка.

Принцип работы дровокола заключается в следующем: на подставку ставят чурбак, вниз резко тянут рычаг, резец за счет силы инерции набирает максимальную силу и раскалывает заготовку. Действия повторяются, пока не получатся дрова нужного размера.

Читайте также: Как сделать реечный дровокол своими руками

Такой механический дровокол ручного производства собирается просто, из того, что есть в хозяйстве – труб, уголков любых размеров, а топор можно использовать в качестве резака. Эту конструкцию еще неплохо сделать разборной для удобной переноски и хранения.

Есть и минусы:

  • колка требует больших усилий, особенно для того, чтобы остановить колун после развалки полена;
  • самодельный дровокол занимает довольно большую площадь, ведь чем рычаг длиннее, тем меньше усилий придется затрачивать.

Однако даже такое приспособление снижает трудоемкость работы.

В данном механическом устройстве колун должен быть очень тяжелым. Поэтому лезвие требуется приварить к цельнометаллической болванке. Наиболее доступный способ – приварить к квадратной или круглой трубе и залить ее бетонным раствором. Все эти действия выполнить несложно, если вы умеете пользоваться сварочным аппаратом.

Пружинный дровокол

Есть усовершенствованная конструкция механического ручного дровокола с меньшими параметрами, но при этом дрова колет лучше и требует меньше усилий. У такой модели главный рабочий элемент – пружина, закрепленная на станине, а ее верхняя часть упирается в перекладину, на которую закреплен колун.

В такой конструкции пружина принимает на себя основное усилие, чтобы удержать колун после раскола полена. Соответственно, нужно подобрать пружину и упор таким образом, чтобы прилагалось как можно меньше усилий, но их хватало, чтобы расколоть даже суковатые чурбаки. Упор под пружину может быть сделан подвижным. Тогда получится подстраивать параметры под определенные условия.

Важно сделать подвижным соединение рамы и рычага, на котором зафиксирован колун. Оптимальный вариант – качественные подшипники, желательно самовыравнивающиеся.

Ручная конструкция дровокола должна иметь минимальную высоту примерно 800 мм. Но в такой ситуации придется работу выполнять наклонившись или монтировать устройство на стол. Несколько удобнее вариант – сделать дровокол под свой рост.

Чтобы конструкция была более мобильной, варят станину. С одной стороны закрепляют колеса, на вторую закрепляют упоры.

Дровокол вертикальный инерционный

Еще один вариант для собственноручного изготовления. Чтобы его сделать, понадобятся две трубы меньшего и большего диаметра. Еще также нужна тяжелая пластина для основания и колющий элемент – колун (резак).

Конструктивная постройка – простая, к тому же усилий особых не требует. На массивную платформу закрепляется труба, имеющая толстые стены или штырь. Высота – примерно 1 метр. Это ведущая труба и по ней свободно передвигается резак, приваренный к кольцам трубы слегка большего сечения. Колет поленья он таким образом: колун поднимаете вверх и опускаете. Можно слегка увеличить ускорение вниз. Чурбан расколется под воздействием силы тяжести. Тяжелый резак – залог успеха данной модели. Для лучшей эффективности можно приварить утяжелитель.

Дровоколы с электроприводом

Конструкции, выполненные ручным способом, облегчают заготовку дров, но требуют все же солидных усилий. Облегчить труд поможет электромотор. С его использованием делают дровоколы различных видов. Но построить такой дровокол самостоятельно сложнее. Здесь потребуются хотя бы минимальные знания электрики.

Винтовой (конусный)

Одним из самых распространенных вариантов является винтовой или конусный дровокол. Отличаются они только наличием/отсутствием резьбы на колющем элементе.

Электромотор нужен довольно мощный (2 кВт и более), но имеющий небольшую частоту вращения – 250-600 об./мин.

Чурбаки раскалываются из-за того, что мотор вращает конус, и он врезается в древесину, разрывая постепенно на части.

Сначала режущий элемент делали в виде гладкого конуса. Но намного легче идет работа, если его поверхность имеет резьбу. В такой ситуации чурбак накручивается на винт и раскалывается.



gidpopechi.ru

Самодельные дровоколы и их конструкции

Содержание

Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.

Самодельный дровокол

Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.

Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

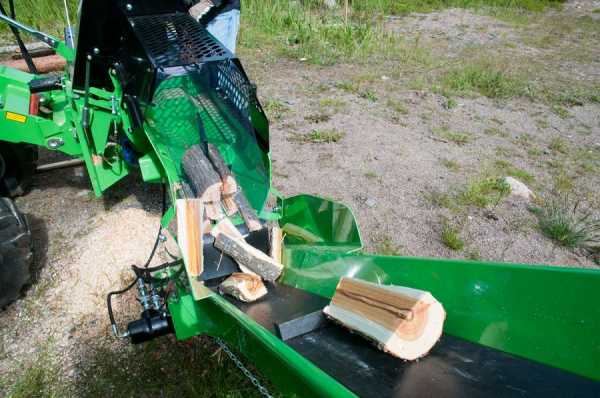

Бытовой горизонтальный дровокол

По типу питания они подразделяются на модели:

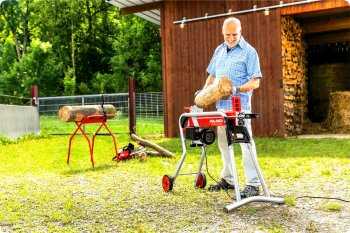

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.

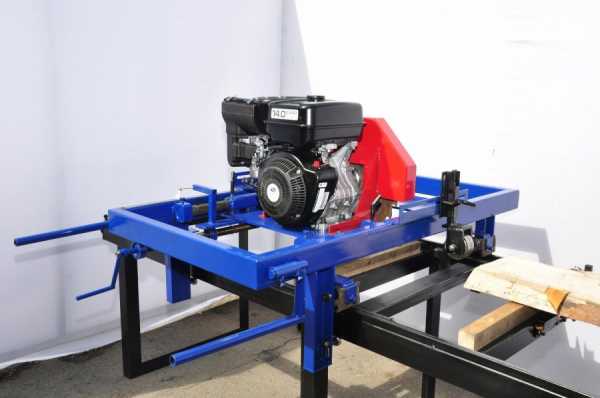

  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.

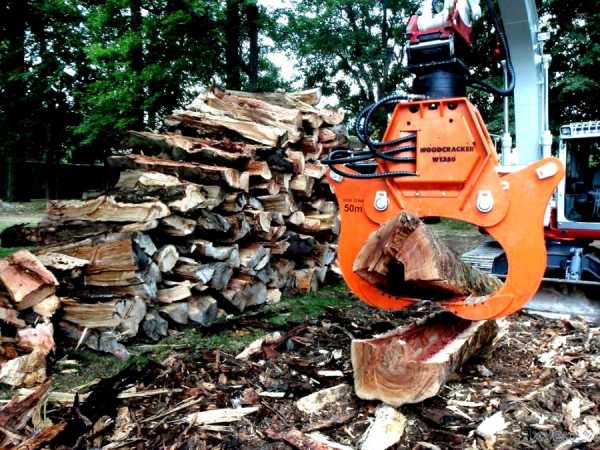

  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

По возможности передвижения все конструкции подразделяются на стационарные станки, которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).
к меню ↑

Делаем дровокол своими руками

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Аппарат сделанный своими руками

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления  Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.
к меню ↑

Самодельный дровокол (видео)


к меню ↑

Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

к меню ↑

Правила использования дровокола

Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб, который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.

Во время работы с дровоколом следует соблюдать меры безопасности

Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:

  • исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
  • следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
  • нельзя начинать работу агрегата в состоянии алкогольного опьянения;
  • процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
  • агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.

к меню ↑

Несколько рекомендации перед использованием

  • дровокол устанавливается на ровную поверхность;
  • рабочее место должно быть достаточно свободным, без посторонних предметов;
  • все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
  • аппарат используется только согласно своему назначению;
  • следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
  • при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.

Аппарат следует устанавливать на безопасном расстоянии от окружающих предметов

В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » По дереву

ostanke.ru

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

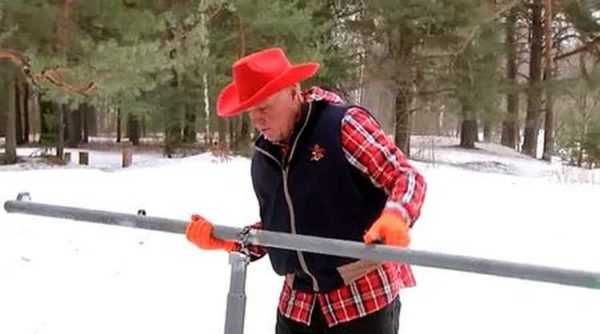

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.



Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.



Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.



Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.



Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.



Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров. Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.

Читайте также:


rukikryki.ru
