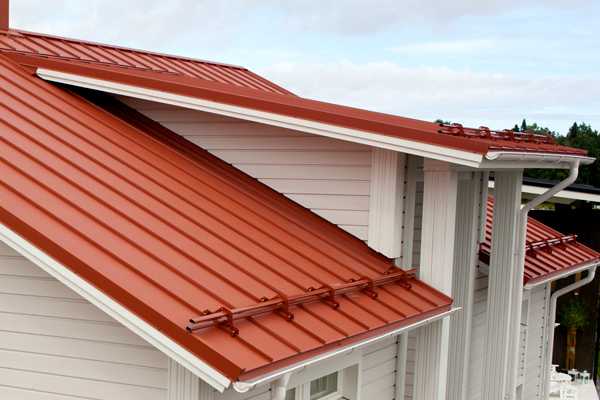

Фальцевая кровля руки – монтаж, советы (с фото и видео)

монтаж, советы (с фото и видео)

При строительстве частных домов и коттеджей, в последнее время все чаще стала использоваться фальцевая кровля, как наиболее оптимальный вариант исполнения крыши для любого одно и двухэтажного строения, соблюдая пункты СНИП (строительных норм и правил ведения строительных работ).

Фальцеванием называется определенная технология укладки металлических листов на крыше, узлы которых соединяются особым образом, используя станок (детали можно увидеть на фото ниже).

Что она собой представляет?

Данный способ прекрасно подходит для восстановительных работ над памятниками архитектуры.

Фальцовка кровли применяется и при строительстве частных жилых домов, в первую очередь, благодаря доступности и долговечности материала.

Технология фальцевой кровли возникла в Германии, именно оттуда к нам и пришло это определение (от глагола «falzen», что с немецкого обозначает «сгибать»).

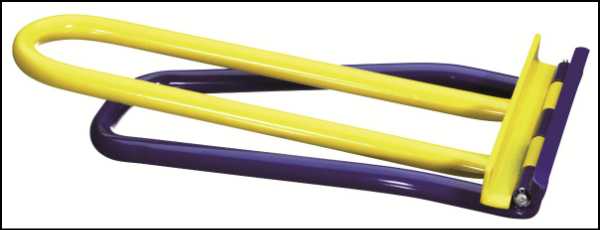

Также, помимо самого способа, был разработан специальный инструмент для фальцевой кровли и станок, обеспечивающие проведения качественных работ, т.к. согнуть металл голыми руками, создавая, к примеру, купол, не получится.

В наше время купить качественное устройство, чтобы сделать фальцевый кровельный пирог не составляет никакого труда, огромное разнообразие оборудования присутствует на отечественном и на зарубежном рынках строительного оборудования, а инструкция на понятном языке дополняет такое устройство.

Само фальцевание и ремонт фальцевой кровли хоть и звучат сложно, в основном не требуют наличия специализированных навыков и умений, немного практики и даже человек, не осведомленный в строительном деле, сможет качественно выполнить данную процедуру или сделать купол как на фото ниже. Главное, соблюдать пункты СНИП.

Убедиться в качестве работы можно со временем, если листы скреплены надежно и с соблюдением СНИП, в жилье не будет проникать влага.

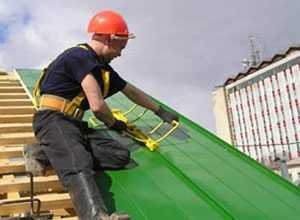

Произвести монтаж фальцевой кровли или создать купол можно и на строительной площадке, используя станок, и непосредственно — на самой крыше.

Классификация фальцевого шва и разновидности используемых материалов

Существует несколько разновидностей фальцевого шва: лежачий, стоячий, двойной и одинарный. От типа шва во многом зависит и технология укладки.

Стоячими фальцами соединяются боковые края полос стали, идущие вдоль ската.

Фальцы выполняем с использованием специального электромеханического закаточного устройства, представленного на фото.

Самым оптимальным и надежным видом фальцевого шва является двойной стоячий – в таком случае, герметичность будет максимальной, что не позволит просочиться даже капле влаги.

При создании кровельного фальцевого покрытия, используя станок, могут применяться несколько составляющих.

Видео:

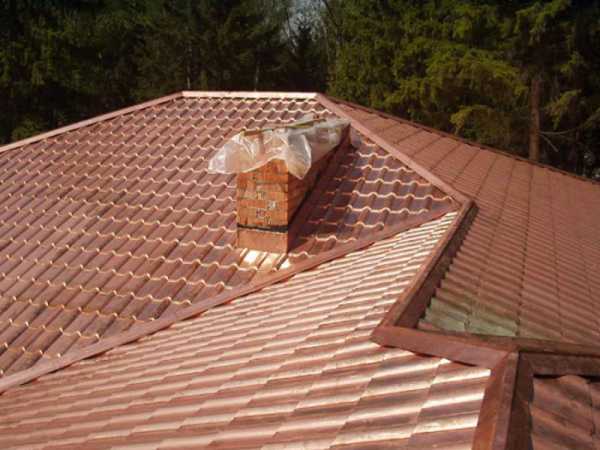

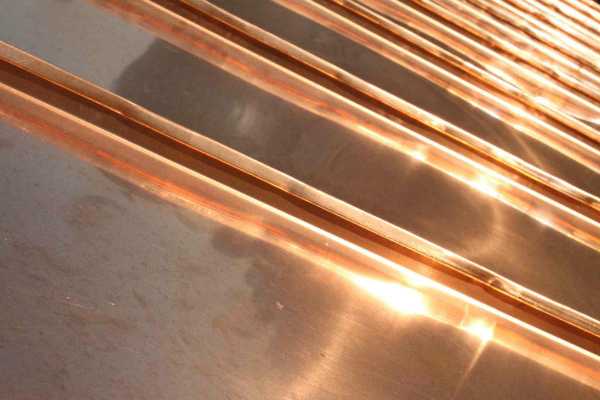

Цветные металлы, а именно медь, алюминий или цинк-титановый сплав. С течением времени — красный цвет крыши переходит в коричневый, а следом – в матово-черный.

Фальцевую медную крышу можно покрыть защитным слоем патины, данная технология продлит срок службы кровли и защитит первоначальный цвет, убережет от порчи и коррозии наш сплошной купол.

Иными словами, слой патины превратил медь крыши на фото снизу в практически неуязвимый материал.
Из-за такой особенности медь пользуется наибольшей популярностью среди кровельных материалов.

На практике известны случаи, когда медная фальцевая кровля, защищенная патиной (при монтаже использовался специальный станок), прослужила больше сотни лет.

Помимо продолжительного срока службы металлическая крыша из меди популярна по следующим причинам:

• Фальцевая поверхность абсолютно не будет нуждаться в эксплуатационных расходах. После проведения работ отсутствует необходимость красить или чистить поверхность, используя дорогие устройства и строительную технику, кровельный пирог будет убережен от воздействия неблагоприятных погодных условий;
• Медь безвредна для организма человека, материал не выделяет вредные вещества;
• Благодаря высокому показателю пластичности меди ремонт фальцевой кровли выполняется быстро и просто, металл поддается плавке.

Наравне с медью фальцевание делается с использованием полимерных материалов, при этом соблюдая СНИП (показаны на фото внизу).

Фальцевая поверхность состоит из нескольких слоев: сталь, цинк, грунт, слой краски и сам полимер.

Данное сочетание слоев подобрано с использованием многолетнего опыта и практики, все компоненты выполняют свои определенные функции, ремонт фальцевой кровли, инструкция которого доступна каждому, достаточно прост.

Следует помнить, что не все полимерные покрытия обладают одинаковыми свойствами, согласно СНИП.

У каждого материала есть свой показатель воздействия ультрафиолетового света на покрытие, предел прочности при различных температурах.

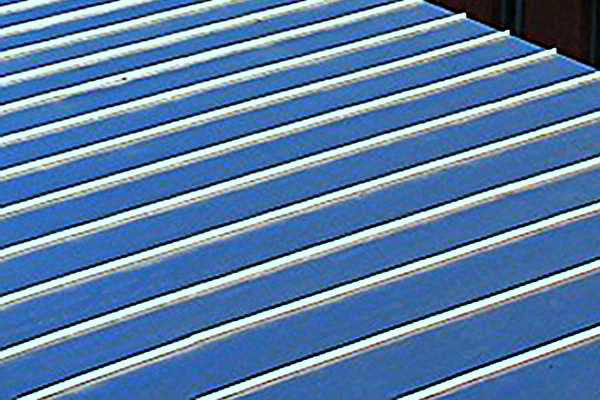

Следом, по популярности использования, идет профилированное покрытие.

Используя станок, придание металлическим листам волнистой формы обусловлено декоративными целями, благодаря чему покрытие красиво выглядит (на фото снизу вы можете увидеть пример).

Такие листы могут производиться с использованием полимерной продукции, но не всегда они включены в состав.

Технология полимерного профилированного покрытия позволит создать такие формы крыши:

• Трапециеобразная фальцевая кровля;
• Обычная, закругленная металлическая крыша;
• Синусообразная фальцевая кровля.

Различаются гофрированные листы по ширине готового профиля, по условиям применения, по форме и высоте гофры.

Кровельной пирог данного вида может подходить как для крупного производства и офиса, так и для обустройства частного жилья, можно даже создать купол для городской постройки с соблюдением требований СНИП.

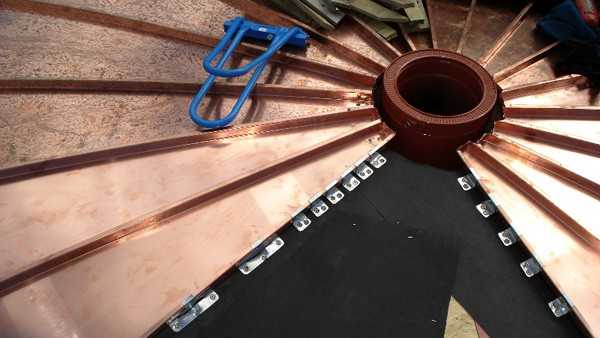

Среди построек нестандартной формы (примером может служить купол), строители чаще всего используют алюминий.

Данный элемент имеет гибкую основу и прекрасную сопротивляемость погодным условиям и коррозии, что немаловажно для городских строений.

При наличии требуемого количества этого гибкого металла, строительные организации могут выполнить ремонт фальцевой кровли и ее укладку, используя станок, в зависимости от требований можно сделать, например, купол. Также кровельный пирог может принять любую другую форму (самые распространенные представлены на фото внизу).

Фото:

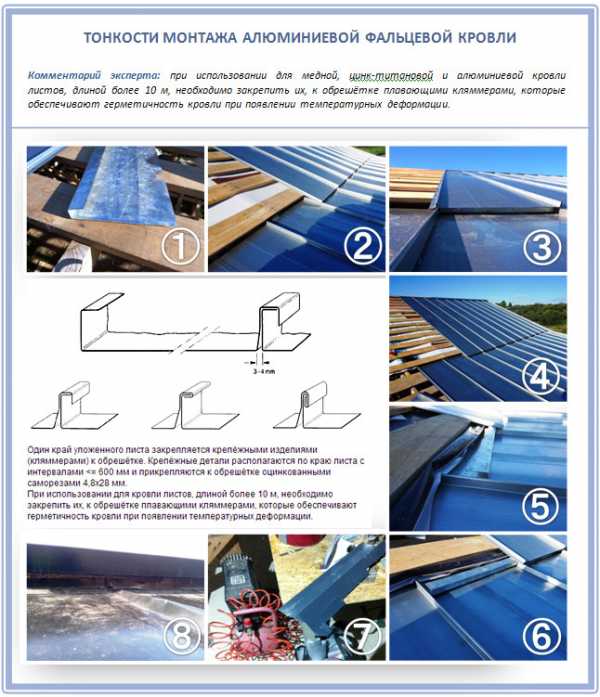

Также, при помощи фальцовой технологии, можно добиться различного рельефа.

Алюминий одинаково хорошо проявляет себя в любой форме, даже декоративные фигуры будут смотреться аккуратно и изящно, если вся работа выполнена квалифицированными профессионалами.

Само алюминиевое фальцевое покрытие, во время эксплуатации образует специальную защитную пленку, защищающую материал от воздействия окружающей среды.

При этом отдельное внимание следует уделить свободному доступу воздуха к материалу.

Помимо хорошей защиты от коррозии, алюминий не пропускает ультрафиолет и не горит. Качественно выполненная алюминиевая фальцевая кровля своими руками прослужит несколько десятков лет!

На видео ниже показано устройство фальцевой кровли.

Видео:

В последнее время стала пользоваться спросом технология фальцевого покрытия с помощью кляммеров.

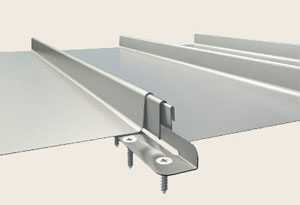

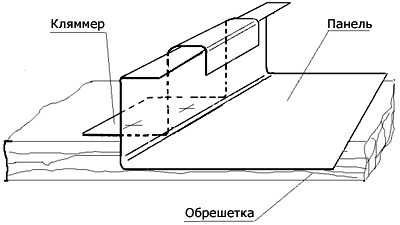

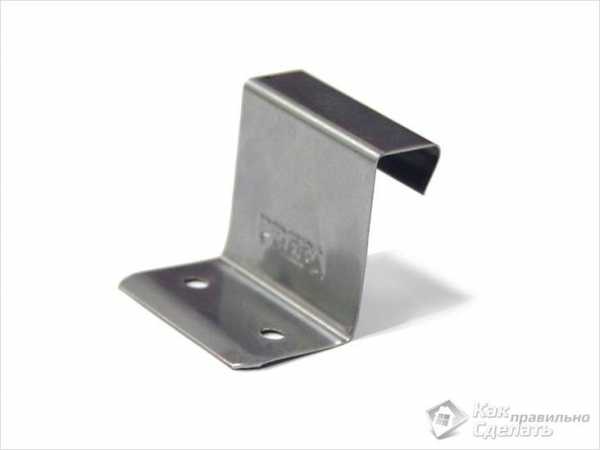

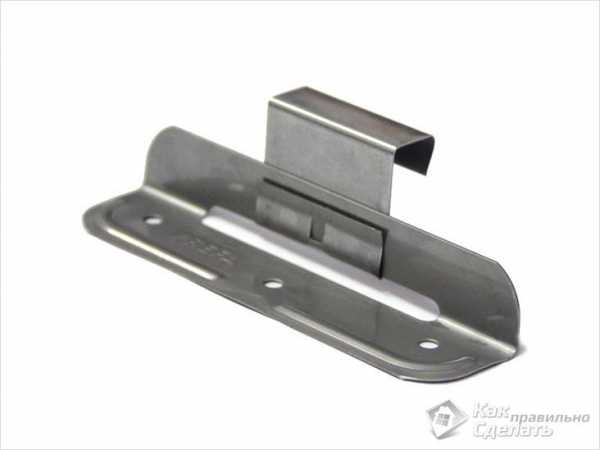

Кляммер – специальное приспособление изогнутой формы, с помощью которого лист стали крепится к обрешетке.

Удобство кляммера в том, что к листам он крепится обычными саморезами, что компенсирует отсутствие специальных отверстий в кровельном материале.

Как правильно класть фальцевую кровлю?

Список работ выглядит следующим образом:

• Для начала устанавливается стропильная система с соблюдением требований СНИП. Элементы системы обрабатываются средством для защиты от воспламенения, а также антисептиком. На данном этапе рассчитываются планируемые в дальнейшем участки наибольшей и наименьшей нагрузки;
• Монтируются звукоизоляционная и гидроизоляционная мембрана;
• Необходимо сформировать систему легкого доступа кислорода к слоям фальцевой поверхности. Для этого создаются специальные отверстия в карнизе и коньке;
• Укладывается обрешетка под фальцевую кровлю, которая в дальнейшем обеспечит вентилируемое пространство;
• Устанавливается гребень;
• С нахлестом кладутся листы металла, устанавливается самозащелкивающаяся фальцевая кровля. Соединение листов при этом, происходит на самой крыше, с помощью специального устройства;
• На открытые места монтируются фартуки, состоящие из идентичного остальному покрытию материала.

Следует помнить, что фальцевое покрытие можно монтировать, если угол наклона крыши составляет минимум 7 градусов, согласно требованиям СНИП.

Если градус еще меньше, то материал может деформироваться, а в месте соединения листов металла образуются протекания.

Видео:

Данное покрытие не рекомендуется резать болгаркой, для таких целей существует специализированное оборудование.

При обрезании части покрытия, углы среза нужно покрывать веществом, защищающим от коррозии.

stoydiz.ru

Монтаж фальцевой кровли своими руками: обзор технологии устройства

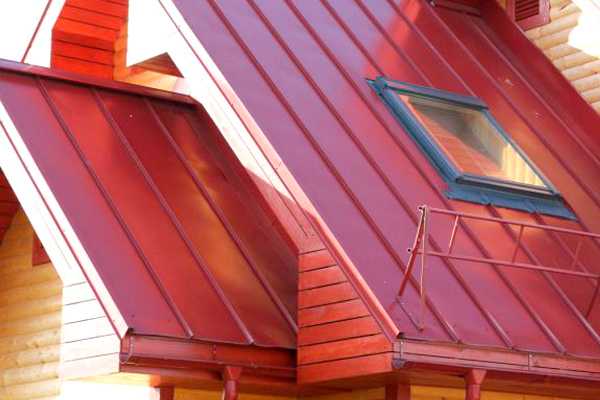

Фальцевая кровля – замечательный вариант для крыш с небольшим уклоном. Изобрели фальцевую кровли немецкие мастера (возможно, вы уже догадались по названию). В переводе «фальц» означает всего-навсего желоб, и из таких простых соединений монтаж фальцевой кровли и состоит – защелкнули или зажали, и все. Но почему тогда при такой простоте фальцевая кровля встречается нечасто?

Проблема в том, что раньше фальц делали из листов только вручную. Процесс был трудоемок, стыки получались не слишком ровными и о герметичности такой кровли говорить было сложно. И только с появлением профессионального оборудования фальцевая кровля открыла себя заново: ровные соединения, любая длина и скорость монтажа сделали свое дело. Хотите узнать больше?

Кровлю, которую делают из отдельных металлических листов, называют фальцевой. В России фальцевая кровля появилась чуть более 100 лет назад, и быстро приобрела свою популярность. А с производством механических и электрических закаточных инструментов (раньше фальцы соединялись только вручную) ее монтаж стал доступен всем. Посмотрите сами:

Из преимуществ:

• Небольшой вес кровли, что ценно для любых построек.
• Отличная защита от протечек. Все благодаря герметичности! На фальцевой кровле вообще нигде нет сквозных отверстий, которые могли бы стать очагом коррозии или других проблем.
• Фальцевая кровля привлекательна также простотой монтажа, с чем справиться способен практически любой человек.
• Такую кровлю делать можно не только на обычных скатных крышах, но и на более сложных архитектурных объектах.
• Фальцевая кровля смотрится эстетично и сочетается с любыми видами стройматериалов.
• Главное преимущество фальцевой кровли – 100% герметичность кровельного покрытия, под которое не пробраться ни снегу, ни дождевой воде. Дело в том, что в такой кровле минимум отверстий, в отличие от металлопрофильной, что означает минимальный риск попадания влаги в подкровельное пространство. Никакой коррозии!
• 20 лет минимального срока службы. В принципе, фальцевая кровля и долговечна благодаря тому, что ее соединения недоступны для воды. Плюс в ней нет поперечных швов и открытых мест соединений, которые бы препятствовали стоку воды и сходу снега.

А еще достаточно простой монтаж:

Отметим сразу, что все недостатки, которые обычно приписывают фальцевой кровле, родом как раз из неправильного монтажа.

• Так, самые распространенные жалобы – на сильный шум от дождя, когда капли просто-таки барабанят по фальцевой кровле. Чтобы этого не было, обрешетку нужно использовать идеально ровную, тогда металлические листы будут прилегать к ней достаточно плотно и не создавать шумовой эффект.
• Периодически необходим ремонт фальцев. Смотря, как их делали и чем.

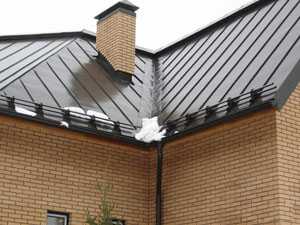

• Сход снега лавиной. Да, на такой ровной кровле ему ничего не остается делать, как быстро съезжать, но для чего тогда снегодержатели? В Европе, к примеру, даже дом не страхуют, если на крыше нет таких элементов.
• Нехитрый дизайн и отсутствие богатого выбора цвета и текстур. Да, не всем по душе минималистичная эстетичность фальцевой кровли. Но дело вкуса – всегда дело субъективное, и кто-то точно также уже в глаза не хочет видеть вездесущую металлочерепицу.

А теперь посмотрите, что еще можно сделать, чтобы избавиться от шума:

Убедили? Идем дальше!

Чтобы вам было удобно, предлагаем для начала немного разобраться с понятиями.

Картины – это прямоугольные металлические элементы с фальцами, которые и монтируются на кровлю. Стандартная форма – стальные листы в виде прямоугольника с высеченными углами. Из картин и выкладывают фальцевую кровлю.

Фальц – это специфичный шов, который получается благодаря скреплению между собой разных полотен металла. Плюс в том, что при таком соединении плотность получается достаточно высокой, и не нужны ни герметики, ни клеевые составы, чтобы обеспечить полную герметичность. И, кроме своей основном задачи, фальцы играют роль еще ребер жесткости для всей кровли.

Кляммер – это особая деталь крепежа, которую прибивают прямо к основанию крыши. Простой кляммер имеет туже форму, что и будущая заготовка фальца, а подвижный обеспечивает будущее температурное расширение металла (сжатие и растяжение в разное время года).

Как видите, все просто и ни над чем заморачиваться не надо.

Материал изготовления картин

Изготавливают фальцевую кровлю как из оцинкованной стали, так и из разных цветных металлов. Вот из каких материалов сегодня чаще всего делают фальцевую кровлю:

Вариант #1 – сталь

Самый распространенный вариант. Стальная фальцевая кровля бывает оцинкованной, неоцинкованной или дополнительно покрытой полимером. Из плюсов – устойчивость к коррозии, невысокая стоимость и долговечность (60 лет службы).

Но со временем сталь, к сожалению, заметно тускнеет. А потому для устройства фальцевой кровли стальные картины нужно брать только такие, которые покрыты цветным многослойным покрытием. И при покупке таковых проследите за тем, чтобы на них была специальная защитная пленка – только так материал не поцапается во время транспортировки.

Но в любом случае даже качественное полимерное покрытие на кровле не будет долговечным: из-за солнечных лучей, кислотных дождей и самого главного врага – влажного морского климата.

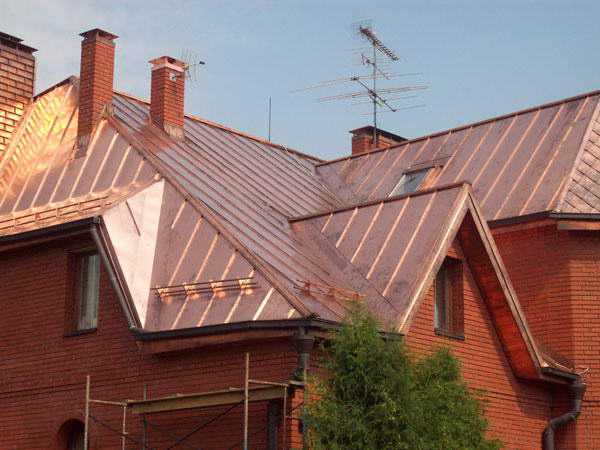

Вариант #2 – медь

Это – самая красивая крыша, которая просто-таки горит в солнечный день. Ее главный плюс – никакая биологическая живность на ней не приживется, особенно мох. Но и минусов немало – такой металл мягковат, требует аккуратного обращения и стоит достаточно дорого.

С временем медь также покрывается патиной – слоем окислов, и становится темно-коричневого цвета. А еще погодя – зеленого, причем реставрировать ничего не нужно. И именно из-за окислов медь нельзя сочетать с другими материалами на фальцевой кровле.

Ценна медная фальцевая кровля также своей гибкостью – ею легко делать кровельные архитектурные шедевры, не говоря уже о простых крышах:

Вариант #3 – цинк

Цинковая фальцевая кровля дополнительно покрыта еще и защитным слоем – карбонатом цинка. Со временем такая кровля приобретает шикарный серебристо-серый цвет. Служит цинковая кровля около 50 лет, что относительно недолго, и потому в Европе уже такой материал не применяют для изготовления картин.

Вариант #4 – алюминий

Такая кровля – наиболее устойчивая к механически повреждениям и коррозии, и способна прослужить более 100 лет! А приятный серебристый блеск только порадует глаз.

Кроме того, этот материал легче стали и более стоек к коррозии. Но плох алюминий тем, что куда сильнее расширяется и сокращается при температурных перепадах. Вот почему монтаж такой кровли имеет свои особенности:

Вариант #5 – цинк-титан

Это крепкий, удачный сплав цинка и титана: цинк не поддается коррозии, а титан обладает одновременно и прочностью, и пластичностью. Ценен также этот спав и для дизайнеров, ведь со временем он покрывается благородной патиной. Кровля смотрится великолепно!

Вариант #6 – алюцинк

Алюцинк – это стальные картины с алюминиево-цинковым покрытием, которое обладает ценными самовосстанавливающими свойствами и отлично защищает царапины и срезы от коррозии.

Вариант #7 – сплав трех металлов

Титано-цинково-медный сплав. Меди здесь немного, всего 0,005%, но этого достаточно для придания кровельному материалу пластичности, благодаря которой облегчается профилирование.

Специальное покрытие

Если же ваш дом находится в приморской местности или зоне с плохой экологической обстановкой, или просто с жарким и влажным климатом, тогда приобретайте фальцевые картины, покрытые пуралом. Только этот полимер способен на высоком уровне защищать от морского воздуха, дождей с кислотными примесями и палящего ультрафиолета.

Технология производства

Разделяют фальцевую кровлю также по технологии производства – на литую и рулонную.

Издавна в России использовалась именно литая кровля, и ее надежность уже проверена. Смонтировать такую фальцевую кровлю легко своими руками и без специальных инструментов, поперечных швов нет, и поверхность получается целостной и прочной. А вот рулонная фальцевая кровля – это уже новая технология со своими преимуществами и недостатками. Это металлические полосы на всю длину ската, и сразу с подготовленными краями на специальной машине. Фальц формируется двойной.

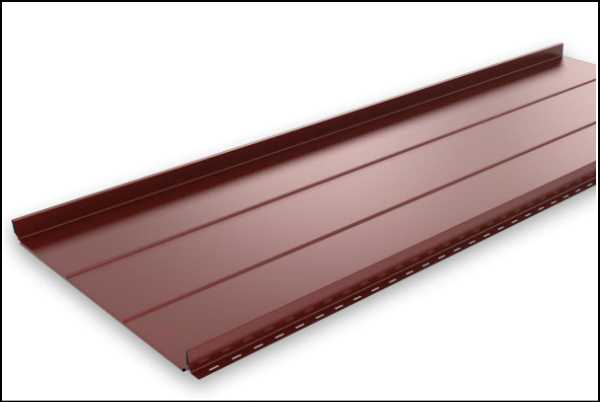

А по ширине картин и наличию ребер жесткости фальцевую кровлю делят на такие виды:

• Двойной фальц и два ребра жесткости. Такая кровля наиболее востребована в промышленной сфере. Ею порывают складские помещения и большие здания с самым разным уклоном крыши. Стандартная ширина – 5,57 м, рабочая – 5,45 м.
• Двойной фальц и два ребра жесткости, но меньше ширина – 35,2 м (рабочая 3,4 м). Такой кровлей покрывают крыши коттеджей, больших жилых зданий и исторические памятки.
• Двойной фальц без ребер жесткости. Таких кровель тоже два вида, исходя из фактической ширины – 5,57 м и 3,52 м. Обе вполне подходят для жилых зданий и обычных частных домов.

А еще фальц-панели также могут быть рядовыми и стартовыми, трапециевидными и параллельными:

Предложения рынка

Если же говорить о брендах, в России, как и за рубежом, наиболее популярная финская фальцевая кровля от компании Ruukki, с самозащелкивающимися фальцами.

Более приятные цены – на материалы отечественного завода «Инси». На рынке он уже более 16 лет, и вполне радует качеством своей продукции. В производстве есть как обычные глянцевые и матовые картины, так и уникальные, для создания особого дизайна кровли.

Для монтажа такой кровли не нужны ни специальные опоры, ни дорогая подъемная техника, ни дополнительные расходные материалы.

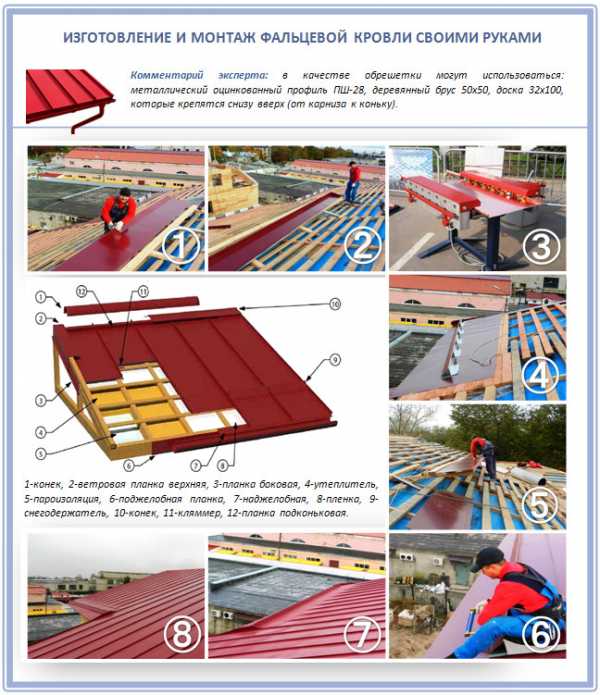

Этап I. Готовим основание

Устраивать фальцевые кровли можно как по обрешетке, так и по сплошному основанию. Подходят как бруски, так и металлический шляпный профиль.

Важно только придерживаться шага между стропилами не более 2,5 метров – иначе даже самые крепкие стальные листы рискуют прогнуться, и швы сразу разойдутся:



А вот как самостоятельно подогнуть подкладочный лист:

Этап II. Работаем с картинами

На рабочее место вы можете привезти как готовые картины, так и рулонную сталь, которую будете отрезать уже на месте.

Как только стальные картины будут готовы, их поднимают на кровлю. Раскладывают вдоль карниза прямо на обрешетку и начинают монтаж с середины.

Этап III. Заготавливаем дополнительные элементы

Для кровли краев крыши, ендов, коньков и таких элементов, как дымовая труба, соединение крыши и слуховое окно, необходимо заранее изготовить из рулонной стали готовые картины – но уже фигурной формы.

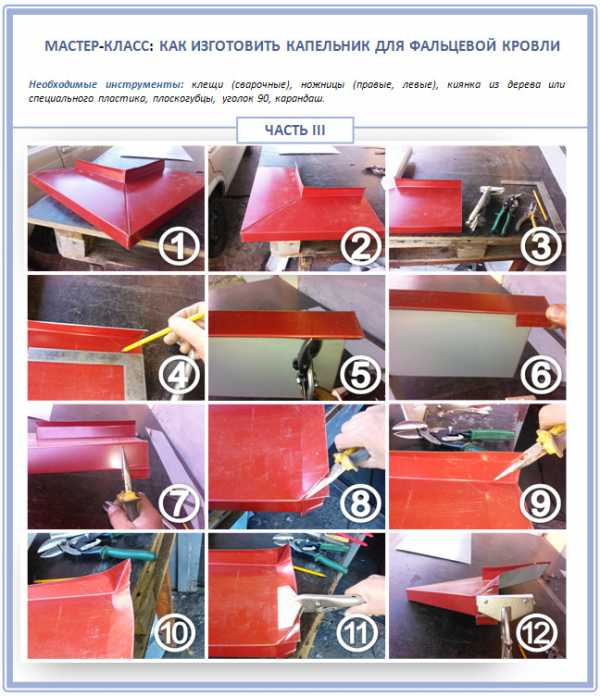

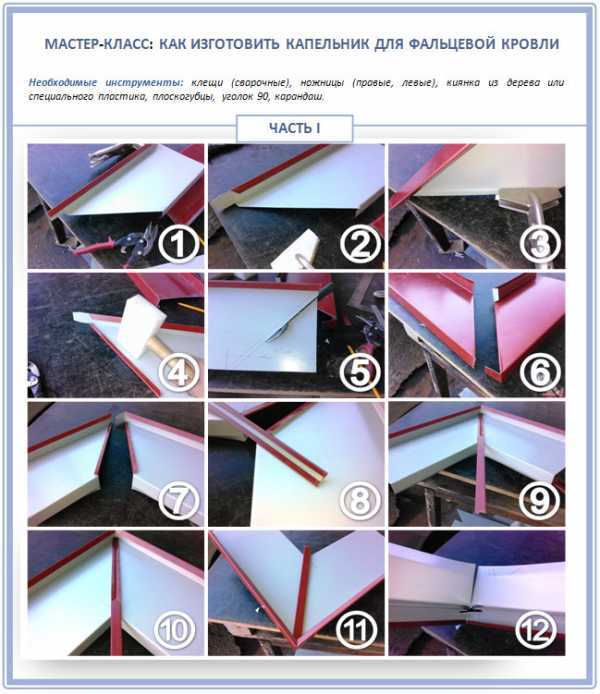

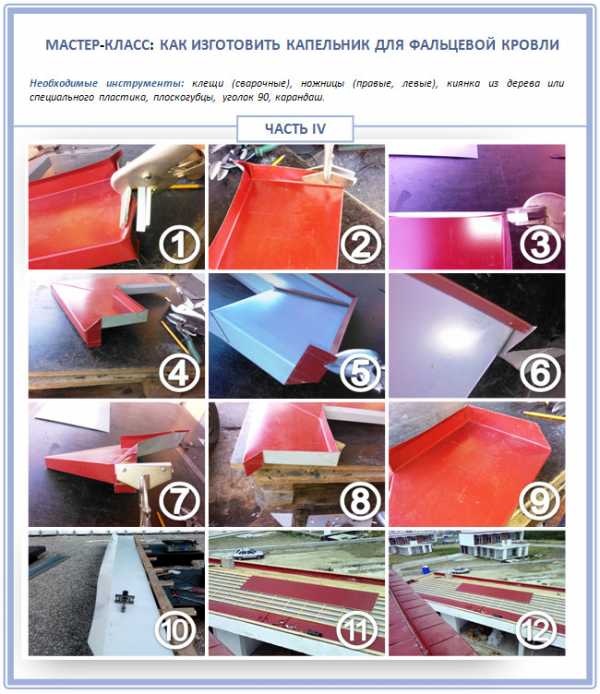

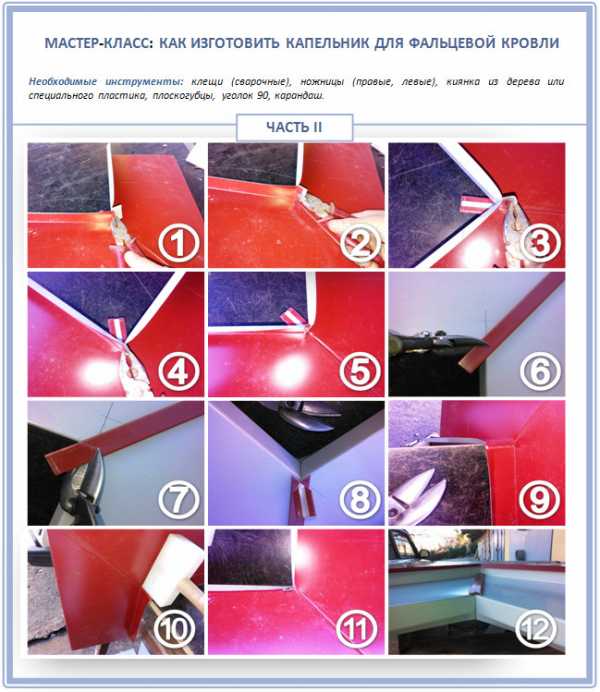

Вот подробный мастер-класс, как изготовить самостоятельно капельник для фальцевой кровли:

Этап IV. Загибаем фальцы

Итак, мы перешли к самому главному технологическому вопросу: какими делать фальцы?

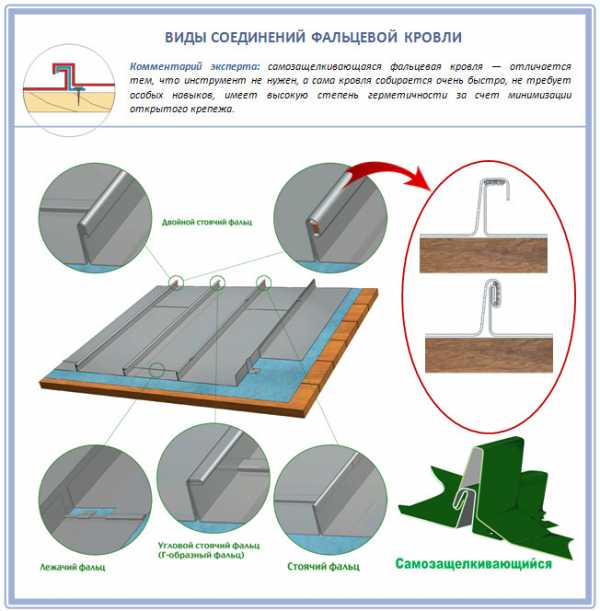

Виды соединений

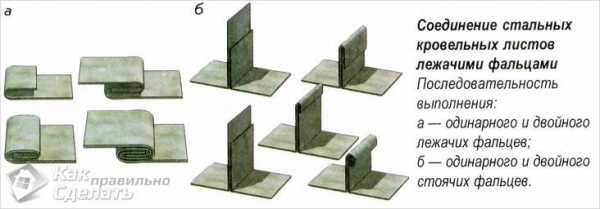

Фальцы на таких картинах бывают одинарные и двойные, стоячие и лежачие. Если упростить, то лежачими называют все горизонтальные фальцы, а стоячими – вертикальные:

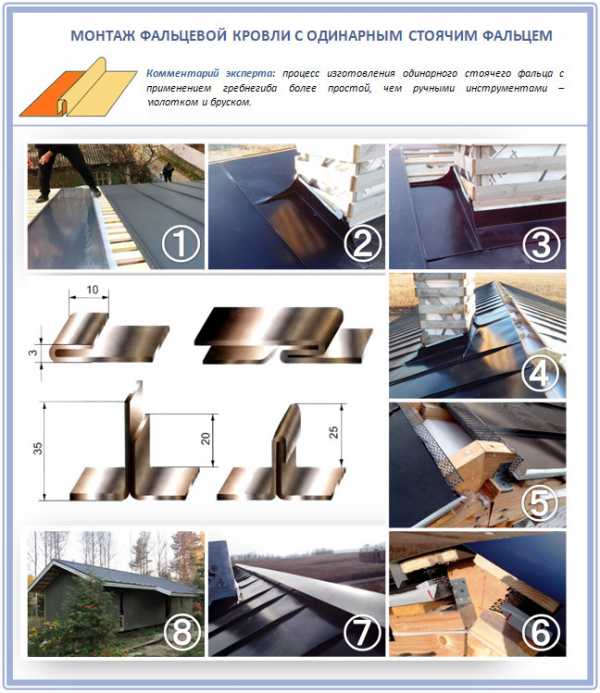

Одинарный стоячий фальц самый простой в монтаже:

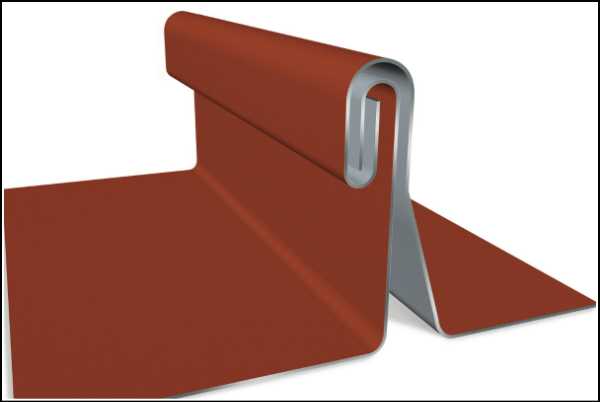

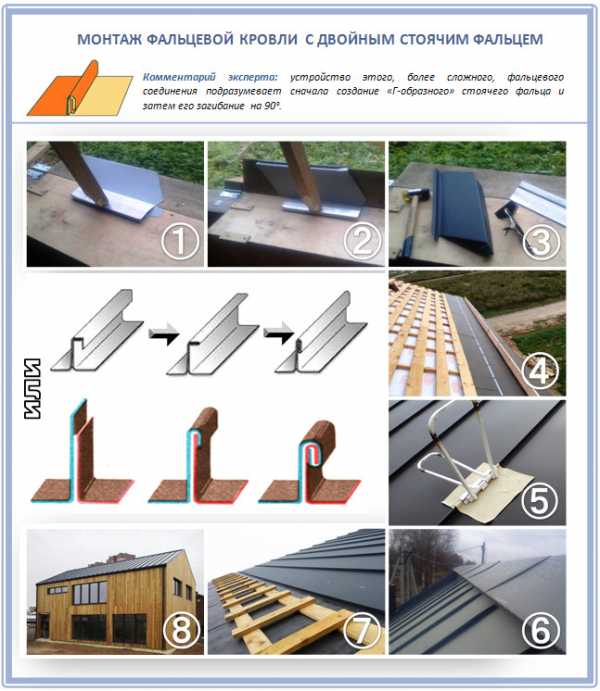

Двойной фальц – это двойной загиб кромки. Его обязательно нужно делать в самых проблемных местах кровли, где обычно любит скапливаться снег и вода – ендовах, желобах и других сложных соединениях. Это самый крепкий и герметичный, почему и наиболее популярный за рубежом.

Двойной стоячий фальц рекомендован для крыш, угол наклона которых менее 25°. Правда, в России двойной фальц пока еще считается неоправданно дорогой технологией. Хотя на самом деле цена превышена совсем немного, зато надежность такого соединения получается куда большей. Вот как вы можете его изготовить в процессе монтажа кровли:

Но, если вы хотите, чтобы швы между картинами не были виды, и вся кровля выглядела ровной – тогда делайте лежачие фальцы. Да и по горизонтали между собой картины соединяются только лежачими фальцами – так, чтобы охват был максимальным. Если же захваченная стальная полоса не будет доставать до глубины, такие картины со временем разойдутся.

Третий вид – это угловой стоячий фальц, который еще называют Г-образным. Он рекомендован для крыш, у которых угол наклона более 25°. В выполнении он проще обычного фальца – нужно просто правильно отогнуть верхнюю кромку шва.

Высота ребер жесткости

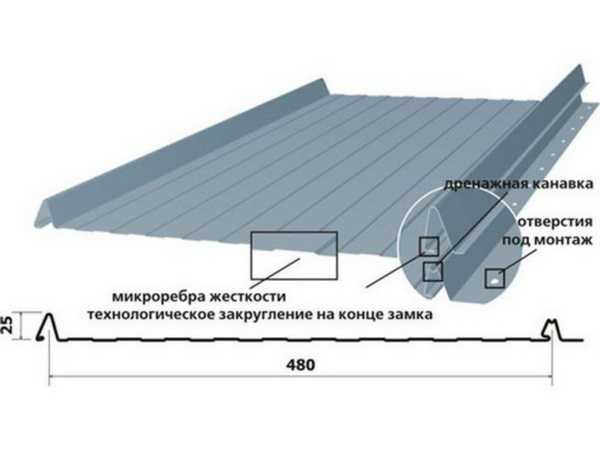

А теперь поговорим о высоте фальца, который одновременно служит ребром жесткости для такой кровли. Дело в том, что это соединение – абсолютно водонепроницаемо, если его только не подвергать стоячей воде. Но откуда на крыше она может взяться в таком виде? Очень просто – из толщи снега. А потому высота фальца имеет значение, и в особо снежных регионов ее делают немалую.

Дополнительная герметизация

Дополнительно, чтобы препятствовать попаданию воды в шов, в фальц еще в процессе монтажа устанавливают специальные уплотняющие прокладки. Используется особый материал, который спокойно переносит воздействие высоких температур (до 90°С) и сжатие, ведь еще будут применяться закатывающие механизмы для фальцев.

Еще один важный момент: все крепежные элементы, которые вы будете использовать, должны быть только антикоррозийными. Иначе через пару лет новая красивая кровля покроется ржавыми потеками.

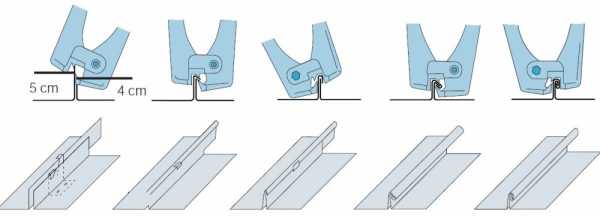

Технология загиба фальца

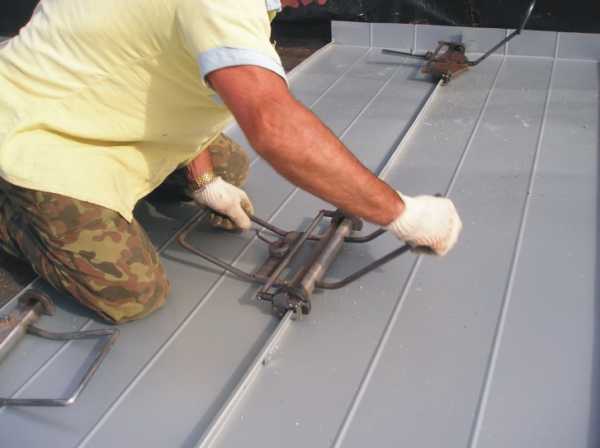

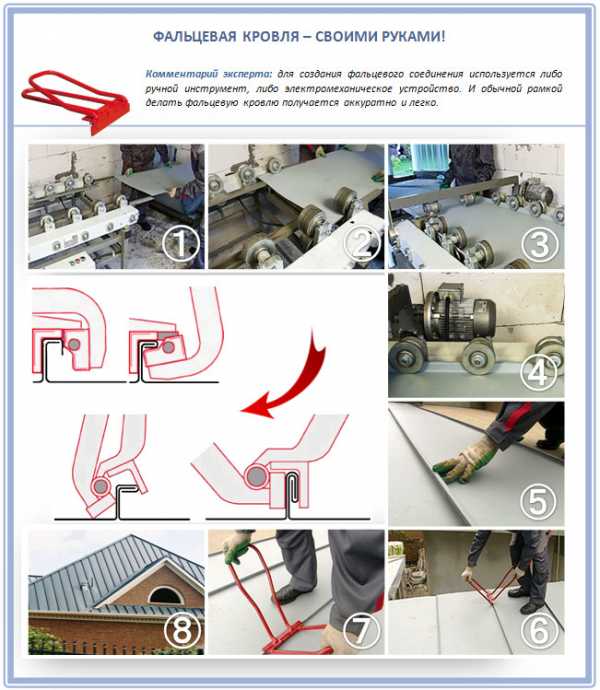

Скрепить фальцы между собой можно при помощи молотка и деревянных брусьев, специальным ручным инструментом или при помощи электромеханических машинок. Самый простой вариант – рамкой:

Перед тем, как загнуть лежачий фальц, картину нужно прикрепить к настилу отдельной узкой полоской, чтобы стабилизировать ее положение.

Загиб делают с передней и задней части, а слева и справа – вертикальные элементы подфалец.

Применение кляммера

Наиболее распространенный способ крепежа – кляммеры. Их отгибают на 25 мм, а картины прибивают гвоздями с правой стороны.

Кляммер – металлическая полоса из оцинкованной стали, длиной 80-120 см и толщиной 0.5-0.7 мм. Вырезать кляммер вы можете из обычного оцинкованного листа простым ручным инструментом. Далее расположите кляммеры по краю картин через каждые 60 см и прикрутите саморезами (4,8х28).

Итак, сначала картину кладем на обрешетку, затем крепим кляммером и только потом накрываем другой картиной. Прибивать кляммеры нужно по линии соединения двух картин: один лист кладется на кляммер сверху, а второй подсовывается снизу, и уже три слоя металла заворачиваем в одну сторону, после чего закрываем фальцы до конца. Прижимаем, и получаем прочное и надежное соединение с кляммером, который спрятан внутри и придерживает оба листа на крыше. Такое крепление – 100% гарантия на долгие годы от протечек и холодного воздуха.

Этап V. Завершаем монтаж кровли

Теперь загибаем правильно мысики:

И, наконец, в процессе монтажа фальцевой кровли вам понадобятся вспомогательные профили: фронтон, карниз, фартуки, фальцевые планки и ендовы.

Вот отличный мастер-класс по изготовлению простой карнизной планки для такой кровли:

А теперь давайте разберемся, чем отличается работа профессионала от любительской. Так, для обычного домашнего мастера с вполне ловкими руками достаточно одной киянки, ножниц и крюкогиба для установки водостоков. А вот опытный человек, специалист в своем деле, вооружается минимум десяткой дорогих специальных ножниц, не говоря уже о рамках, клещах и других инструментах. Причем суммарная стоимость такого набора может быть дороже, чем сам фальцевый станок.

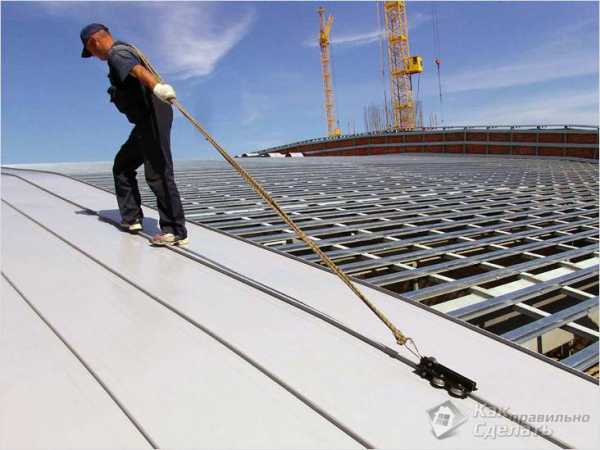

Для закрытия фальцев сегодня чаще всего используется полуавтоматический инструмент, использование которого дает много весомых плюсов:

• Высокую производительность.
• Высокое качество шва.
• Сохранность полимерного покрытия картин.
• Возможность работы с металлом любой толщины.

С недавнего времени стали также производиться картины, фальцы которых легко защелкиваются при нажатии – и никаких инструментов!

krovgid.com

Фальцевая кровля: устройство, применяемые материалы, монтаж.

Фальцевая кровля — самый надежный способ обустройства крыши. Фальцевый метод дает наиболее герметичное соединение металлических листов. Кроме того, металлическая кровля отличается красотой и долговечностью.

Фальц – это шов, при помощи которого листы металла соединяются друг с другом.  Фальцевые соединения отличаются абсолютной герметичностью. Фальцевая крыша, благодаря данной технологии, является наиболее надежным и долговечным видом покрытия для дома. Данный факт признан и строительными специалистами, и простыми потребителями.

Преимущества фальцевой кровли

• Главным преимуществом фальцевой кровли является ее герметичность, которая достигается устройством именно фальцевого шва. Особенность этого шва в том, технология монтажа фальцевой кровли не допускает наличия отверстий на полотне кровельного материала, и, соответственно, полностью исключает попадание влаги внутрь конструкции;
• небольшая масса кровельных листов толщиной 0,5-0,6 мм значительно сокращает нагрузку на фундамент и стропильную систему строения;
• гладкая плоскость способствует быстрому сходу дождя и снега, предохраняя кровлю от повреждения;
• пожаробезопасность. Фальцевая кровля – металлическая, поэтому она не может гореть и плавиться;
• долговечность. Если монтаж фальцевой кровли произведен качественно, срок ее службы достигает 60 и более лет.

Недостатки фальцевой кровли

• Сложность монтажа. Фальцевая кровля своими руками может обустроена только при наличии навыка работы с металлом;
• Необходимость сооружения громоотвода из-за способности кровли аккумулировать электрическое напряжение;
• Высокие резонирующие свойства. Звук капель дождя достаточно ощутим, в связи с чем требуются меры по обустройству дополнительной шумоизоляции.

К недостаткам также можно отнести дороговизну кровли со специальным покрытием для придания более эстетичного вида строению, так как наиболее простая версия (оцинкованная сталь) выглядит не очень презентабельно.

Для сооружения фальцевой кровли требуются листы металла, подготовленные для монтажа особым образом. Называются они «картины», и представляют из себя полотно с загнутыми краями, служащими основой для фальца (шва). Для крепления металла на крыше используется кляммер для фальцевой кровли. Эти элементы фальцевой кровли можно приобрести в магазине или сделать самим при наличии специального устройства.

При обустройстве фальцевой кровли монтаж может производиться в разных вариантах. Фальцы располагают не только вертикально (наиболее распространенный вид), но и горизонтально. Сами швы также имеют несколько разновидностей.

Стоячий фальц

Стоячий одинарный фальц самый простой. Загнутый край (загиб) одной картины (листа) надевают на изгиб соседней картины и крепят к обрешетке кляммером.

Стоячий двойной фальц является более герметичным, так как в этом случае делается двойной загиб.

Лежачий одинарный фальц является примером горизонтального варианта расположения и используется достаточно редко ввиду слабой надежности. Для того, чтобы не нужно было делать горизонтальные фальцы, в настоящее время применяют не листовой, а рулонный металл.

Лежачий фальц

Лежачий двойной фальц предполагает наличие загиба из двух витков. Такая технология фальцевой кровли обеспечивает большую герметичность, нежели одинарная.

Фальцевая кровля монтируется вручную или при помощи электромеханической закаточной машинки.

Как сделать фальцевое соединение своими руками, смотрите в видео:

Кликфальц. Чтоб ускорить монтаж фальцевой кровли, используют так называемую самозащелкивающуюся кровлю – кликфальц. Самозащелкивающаяся фальцевая кровля не требует применения каких-либо специальных инструментов. Она устроена так, что кромки картин сцепляются между собой в замок легким нажатием.

Клик-фальц

Поскольку качественный монтаж и ремонт фальцевой кровли вручную может осуществить только специалист-кровельщик, то самозащелкивающаяся фальцевая кровля – настоящая находка для тех, кто остановил свой выбор на кровле этого типа.

Один из самых популярных металлов для фальцевой кровли – оцинкованная или покрытая полимером сталь. Долговечность, устойчивость к коррозии, приемлемая цена – таковы ее характеристики.

Фальцевая кровля из оцинкованной стали

Оцинкованная фальцевая кровля со временем покрывается пятнами и поэтому требует периодического подкрашивания.

Альтернативный вариант – сталь с полимерным покрытием. Следует учитывать, что разные покрытия выполняют разные функции. Одни предотвращают негативное воздействие природных явлений (например, пурал), другие – повышают прочность (пластизол). Полимерные покрытия имеют богатую цветовую гамму, что немаловажно с эстетической точки зрения.

Фальцевая кровля из оцинкованной стали с полимерным покрытием

Фальцевая кровля из меди выглядит очень красиво. Основное ее достоинство – на ней не могут жить никакие микроорганизмы, в том числе мох. Медь под действием окружающей среды покрывается патиной – слоем окислов зеленого цвета, который делает кровлю еще красивее. Именно из-за окисного слоя не рекомендуется комбинировать этот металл с другими. Медь, как относительно мягкий материал, требует особо бережного обращения, тем более что стоимость ее достаточно высокая.

Монтаж медной фальцевой кровли проще, чем любой другой. Пластичность данного материала позволяет создавать покрытие на крыше практически любой конфигурации.

Фальцевая медная кровля

Цинковая фальцевая кровля постепенно становится серебристо-серой, что придает ей великолепие. Ее покрывают карбонатом цинка – специальным защитным слоем. Однако, из-за небольшого срока службы (50 лет), в настоящее время цинковую кровлю в Европе не используют.

Фальцевая кровля из цинка

Алюминиевая фальцевая кровля отличается устойчивостью к коррозии, долговечна (срок службы более 100 лет), имеет красивый блеск и небольшой вес. Недостатком алюминиевой кровли является зависимость от перепадов температуры. Особенностью монтажа такой кровли является использование плавающих кляммеров и оцинкованных саморезов.

Фальцевая кровля из алюминия

Цинк-титан – крепкий сплав, делающий кровлю прочной и одновременно пластичной. Он очень привлекателен с дизайнерской точки зрения – великолепие придает благородная патина.

Фальцевая кровля из цинк-титанового сплава

Титано-цинково-медный сплав обладает высокой степенью пластичности, что значительно облегчает процесс придания металлу рисунка (профилирование).

Алюцинк – уникальный сплав алюминия и цинка, которым покрывают стальные картины с целью их защиты от коррозии.

В условиях повышенных влажности и температуры, а также в местностях со сложной экологией рекомендуется устанавливать фальцевые картины со специальным пураловым покрытием. Пурал – это полимер, отлично защищающий кровлю от воздействия морского воздуха, кислотных дождей и жаркого солнца.

Следует отметить, что такие дорогостоящие материалы, как медь и цинк-титан требуют повышенной осторожности при монтаже фальцевой кровли. Бережное обращение на стадии установки значительно продлит срок эксплуатации крыши.

Существует два вида фальцевой кровли – литая и рулонная.

Литую (листовую) фальцевую кровлю без поперечных швов можно смонтировать своими руками без применения специальных кровельных инструментов. Цельная и прочная, такая кровля фальцевая давно получила признание в России.

Рулонная технология производства фальцевой кровли получила такое название потому, что кровельные картины изготавливаются из металла, свернутого в рулон. На фальцепрокатном станке прямо на строительной площадке формируется картина нужной длины с двойным фальцем.

Наибольшей популярностью и в России, и за рубежом пользуется продукция финской компании по производству фальцевой кровли с самозащелкивающимися фальцами Ruukki.

Фальцевая кровля Руукки

Другой знаменитый бренд – фальцевая кровля Grand Line. Компания Гранд лайн – один из крупнейших в России производителей материалов для коттеджного и малоэтажного строительства. На заводах компании производится два вида фальцевой кровли – Кликфальц и двойной стоячий. Широкая палитра цветов и различные виды полимерных покрытий дают возможность создать крышу-шедевр.

Фальцевая кровля GRAND LINE

Технология монтажа кровли зависит от того, теплый или холодный чердак в проекте. Мы рассмотрим вариант мансардной утепленной крыши с фальцевой кровлей. Наиболее надежным считается кровельный пирог с разнесенным вентзазором и антиоксидантной пленкой.

Стропильная система из бруса служит основанием подкровли. Для поддержки утеплителя строится разреженная обрешетка, а над слоем утеплителя должен находиться воздушный зазор и ветробарьер (супердиффузная мембрана). Далее — сплошная обрешетка, гидробарьер (антиоксидантная пленка). Заключительный этап – фальцевое покрытие.

Важно! Перед укладкой изоляционных материалов следует внимательно изучить инструкцию. Каждая из сторон этих материалов выполняет определенную функцию, и их неправильный монтаж может привести к обратному результату.

До начала возведения обрешетки для фальцевой кровли следует смонтировать карнизный пол и обшить фронтонные свесы. Данную конструкцию необходимо прикрепить к стропилам, для чего используются болты и гвозди. Обрешетка должна выдерживать нагрузки, создаваемые кровельным материалом и быть максимально ровной.

Обрешетка под фальцевую кровлю может быть изготовлена из доски, деревянного бруса или стального профиля. Шаг обрешетки под фальцевую кровлю составляет 20-25 см. При таком устройстве обрешетки металл не подвергается деформации, значительно сокращается степень резонирования. Для медной фальцевой кровли, которая имеет наибольший вес, обрешетка делается сплошной.

При монтаже фальцевой кровли следует учитывать угол ската крыши. От его размера зависит вид фальца, который обеспечит наивысшее качество покрытия. Минимальный уклон для фальцевой кровли – 3 градуса. Такой угол наклона требует установки двойного вертикального фальца и дополнительного обезвоживающего слоя. Чем больше уклон ската, тем меньше вероятность застоя воды на крыше.

Ограждения на фальцевой кровле

Для минимизации лавинного схода снега требуются кровельные ограждения. Помимо этого, установка ограждений для фальцевой кровли необходима для безопасной работы строителей, производящих монтаж или ремонт крыши. Существуют специальные инструкции, исполнение которых поможет избежать неприятностей в ходе строительства и эксплуатации кровли.

Для изготовления и монтажа фальцевой кровли существует специальное оборудование.

Предварительно можно изготовить картины с помощью фальцепрокатного станка.

Кровельный фальцепрокатный станок

Для получения фальцевого соединения прямо на крыше применяют инструмент для фальцевой кровли двух видов.

Для ручной (механической) закатки фальца используется оборудование в виде набора, состоящего из клещей с двумя закрывающими фальцы рамками.

Ручные клещи для фальцевой кровли

Фальцезакаточная машинка – тип электрического оборудования. Использование такой машинки значительно увеличивает скорость монтажа крыши и исключает физическую нагрузку кровельщика.

Фальцезакаточная машинка

Внешний вид фальцевой кровли очень эстетичен и красив. При условии учета всех рекомендаций можно выстроить конструкцию, которая на протяжении многих лет будет радовать глаз и создавать самые комфортные условия для проживания.









domderevjan.ru

Фальцевая кровля своими руками: подробное описание

Фальцевая кровля является одной из наиболее герметичных так как монтируется безгвоздевым способом. Подробнее о монтаже такого покрытия читайте в статье.

Монтаж фальцевой кровли

Фальцевая кровля выполняется из рулонной, оцинкованной стали, цветных металлов, а также стали с полимерным покрытием. А называется она так, потому что соединения листов выполняются фальцевым методом, когда они крепятся между собой без гвоздей, саморезов и иных приспособлений. В результате получается идеально герметичное покрытие на крыше.



Для транспортировки листов (картин) используют грузовой транспорт. При выгрузке листы переносят строго в вертикальном положении и по одному. Для подъема их на крышу используют лестницу, брусья или доски, которые устанавливают между землей и кровлей.

Еще немного теории

Минимальный уклон скатов, при котором допустимо использование тонколистовой стали для покрытия кровли – 7°, но оптимальный 12-14°. Шаг обрешетки не должен превышать 40 сантиметров. Резать металл надо при помощи ножниц по металлу, на земле. Фальцевая кровля может выполняться как на сплошной, так и разреженной обрешетке.



Для монтажа понадобятся: молоток, киянка, клещи, кровельные оправки, кровельные рамки, ножницы по металлу.

Рассмотрим подробно технологию монтажа фальцевой кровли.

Инструкция по монтажу фальцевой кровли своими руками

Монтаж начинается с установки карнизных планок на карнизном свесе. Они крепится кровельными саморезами с шагом 30-40 сантиметров встык. Далее, перед монтажом листов под каждый из них на кровле расстилается шумоизоляционная лента. Край ленты внизу и вверху должен находиться на уровне вторых брусьев обрешетки.

Крепление листов

Начинать монтаж можно с любого края крыши. Однако листы некоторых производителей надо крепить только справа–налево.

Первый лист укладывается с выносом 10 сантиметров над карнизом. Если у листов имеется нижний загиб (заранее проведены размеры и листы загнуты в нужных местах), то они упираются им в карниз. Загибать края листов можно и после монтажа, об этом чуть позже.

Лист надо максимально точно выровнять по вертикали и горизонтали. И только после приступить к креплению. Между ним и карнизом должен быть прямой угол. Определить это можно с помощью большого угольника. Правильно смонтированный первый лист – залог успешной укладки последующих.

Есть два типа креплений листов: при помощи зажимов и саморезов. У продукции некоторых производителей на листе имеются отверстия, в которые ввинчиваются саморезы. Они перекрываются последующими листами, края которых загибаются. В другом случае, если отверстия отсутствуют, используют кляммеры. Замочные соединения могут быть разными.

Рассмотрим крепления с помощью зажимов.

Крепится лист так:

1. Сначала зажимные кляммеры крепят гвоздями или саморезами к стропильной ноге на фронтоне
2. После этого противоположные концы зажимов загибаются так, чтобы они надежно держали лист
3. С противоположной стороны листа для крепления также используются зажимы, только меньшего размера. Шаг между креплениями – 50-60 сантиметров, или через две доски (бруса) обрешетки

Если Вы боитесь, что не справитесь с монтажем фальцевой кровли, то предлагаем рассмотреть другой тип кровли. Например, ондулин. Подробная инструкция по монтажу ондулина поможет с легкостью справиться с кровельными работами любому человеку без опыта.

Еще один не сложный в монтаже материал – ондувилла. Читайте о правилах и последовательности монтажа ондувиллы здесь. Статья содержит все необходимые рекомендации.

Второй, третий, четвертый листы

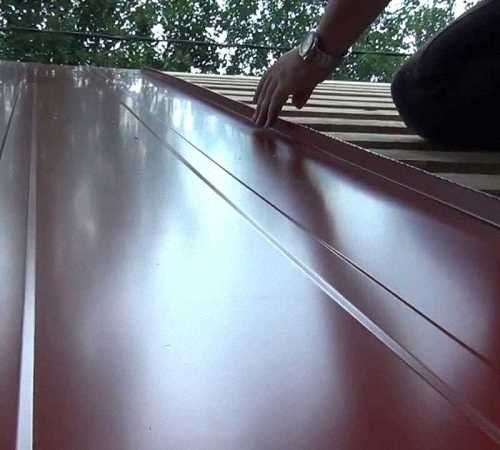

Второй лист монтируется так, чтобы его продольная кромка легла поверх кромки первого листа.

Конец второго листа крепится так же, как первого – зажимами (кляммерами), с тем же шагом. Таким способом накладываются все листы металла друг на друга.

После того как все «картины» выстланы, при помощи щипцов для одинарного и двойного фальца все стыки надо дополнительно стянуть между собой так. Делается стыковка до карниза. На краях листов, выходящих за карниз, двойное замковое соединение не выполняют. Края потом будут загибаться под карнизную планку.

По тому же принципу продолжается стыковка всех последующих листов соответствующим инструментом.

Загиб края листов

Края листов над карнизом надо загнуть под карнизную планку, чтобы кровля была максимально герметичной. Для этой цели можно использовать щипцы и ножницы по металлу.

Ножницами края листов над карнизом режутся напротив стыковочного шва двух листов, а руками загибаются под карнизную планку. Щипцами листы сжимаются по центру перегиба. Создается герметичное соединение, через которое не проникает воздух, птицы и насекомые на чердак.

Кромка первых листов по краям крыши обрезается.

Если есть ендовы

Для оформления ендовы используется специальный профиль, который закупается на предприятии. Но можно просто подготовить лист металла такой ширины, чтобы после придания им формы стыка скатов, края его заходили на оба ската не менее чем на 20 сантиметров. Лист укладывается на место стыков и фиксируется саморезами.

Далее на конце листа проводятся линии, параллельные карнизам, но на расстоянии 5 сантиметров от них. По этим линиям выполняется рез, и концы листа ендовы загибаются под карнизную полосу. Аналогично проводятся две параллельные линии по листу снизу–вверх. Расстояние между ними должно равняться 20-ти сантиметрам. По этим линиям будут отрезаться листы кровельного покрытия.

Резка листов

Чтобы точно определить угол резки листов, можно воспользоваться треугольным шаблоном. А можно просто постелить лист и продолжить маркером линию на ендове по нему.

Обрезанные листы монтируются до конька и фиксируются саморезами. Так монтируется кровля с двух сторон от ендовы.

Чтобы избежать креплений при помощи саморезов, вы можете приготовить лист ендовы с загнутыми кромками по бокам, а далее выполнить то же замковое соединение, что и между листами на кровле.

Установка конька

Для оформления конька используются специальные коньковые накладки. Их края загнуты. Кромками они соединяются с листами, после чего выполняется уже привычное двухзамковое соединение.

Конек можно делать вентилируемым и невентилируемым. Мы советуем сделать выбор в пользу вентилирования, так как в этом случае можно избежать дополнительных работ по установке кровельных аэраторов.

Вариантов крепления металлических листов много. Какой будете использовать вы – узнаете после покупки. Сегодня в продаже появились покрытия с самозащелкивающимися замками. Это намного упрощает процесс монтажа.

Если стоячие фальцевые соединения вас не устраивают, вы можете сделать их лежачими, просто пригнув к поверхности.

Рекомендуем ознакомиться с другими популярными материалами для кровли.

Правильный монтаж металлочерепицы придаст крыше отличный внешний вид и поможет избежать каких-либо отрицательных эффектов в будущем.

Многие застройщики выбирают керамическую черепицу, даже не смотря на сложность процесса монтажа. О её плюсах, минусах и монтаже читайте в этой статье. Более дешевый аналог керамочерепицы – цементно-песчаная черепица. О её монтаже читайте далее.

Видео по монтажу фальцевой кровли

megabeaver.ru

Монтаж фальцевой кровли своими руками: пошаговая инструкция

Соблюдение технологии монтажа фальцевой кровли позволяет предотвратить коррозию покрытия, его деформацию и прогибание. Правильно установленный материал прослужит его владельцам на протяжении многих лет. О том как правильно установить фальцевую кровлю своими руками, расмотрим далее.

Оглавление:

1. Фальцевая кровля: особенности и преимущества
2. Разновидности и технология кровли фальцевого типа
3. Фальцевая кровля — технология монтажа
4. Инструмент для монтажа фальцевой кровли
5. Фальцевая кровля: изготовление и монтаж
6. Особенности монтажа медной фальцевой кровли
7. Монтаж самозащелкивющейся фальцевой кровли

Фальцевая кровля: особенности и преимущества

Фальцевая кровля отличается особой технологией монтажа, благодаря которой создается надежный фальцевый замок, предотвращающий утечки воды. Внешний вид кровли отличается особой привлекательностью, придает зданию аристократичности и оригинальности.

Сама кровля состоит из раздельных картин, соединенных между собой с помощью фальцев. Для их изготовления используется сталь листового или рулонного типа, обязательно с оцинкованным покрытием. Для повышения долговечности конструкции, она обрабатывается специальным напылением из цветных металлов, таких как медь, алюминий, цинк, пурал или пластизор. Самый оптимальный и долговечный в эксплуатации вариант — медь. Несмотря на высокую стоимость такой кровли, она имеет изумительный внешний вид и хорошие эксплуатационные характеристики.

Соединяя между собой кровельные листы, удается получить соединение, называемое фальцем. Различают четыре вида таких соединений:

• одинарного типа;
• двойного типа;
• стоячего типа;
• лежачего типа.

Первый вариант актуален в том случае, если скаты кровли расположены под углом больше пятнадцати градусов. Второй вариант отличается особой водонепроницаемостью и прочностью, хотя для его обустройства потребуется больше материала и усилий, но результат стоит того. Стоячие фальцы актуальны в соединении полос продольного назначения.

Среди достоинств фальцевой кровли отметим:

• возможность использования различного напыления, которые придают ей неповторимый оттенок и своеобразность;
• благодаря фальцевым соединениям кровля не протекает
• не нуждается в дополнительных крепежных отверстиях, поэтому кровля становится устойчивой к изменениям температурного режима;
• разнообразие технологий монтажа, материалов, вариаций укладки листов или рулона, позволяет создать интересное кровельное покрытие, которое будет гармонировать с любым зданием;
• наличие гладкой поверхности обеспечивает быстрое стекание воды и снега;
• благодаря тому, что материал довольно гибкий, можно обустраивать такую кровлю на любых типах крыш;
• легкий вес конструкции позволяет не монтировать систему стропил;
• такая кровля легко обслуживается и ремонтируется;
• длительность эксплуатации — еще одно важное преимущество данного типа кровли.

Устанавливая фальцевую кровлю, необходимо также узнать и о ее недостатках, таких как:

• необходимость в специальном оборудовании, которое значительно упрощает процесс выполнения монтажных работ;
• стальная кровля имеет высокую теплопроводность, поэтому нуждается в дополнительном утеплении;
• кровля нуждается в обустройстве дополнительных узлов, снижающих ее шумопроизводительность;
• для того, чтобы обезопасить жилище при грозе, необходимо установить молниеотвод и заземление;
• на гладкой поверхности необходимо установить задержатели для снега, так как лавины будут падать на землю при больших снегопадах.

Разновидности и технология кровли фальцевого типа

Самая долговечная в эксплуатации кровля из меди, она прослужит ее владельцам более ста пятидесяти лет. Кроме того, данный вид кровли отличается привлекательным внешним видом, так как она имеет особый фактурный рисунок, имитирующий различные материалы. Однако, стоимость такой кровли довольно высокая, хотя она вполне окупается при эксплуатации.

Алюминиевая кровля отличается легким весом, устойчива перед коррозией, механическими повреждениями и разного рода нагрузками. Срок эксплуатации такой кровли достигает отметки в сто лет. Стоимость такой кровли на порядок ниже, нежели медной, однако эксплуатационные характеристики также находятся на высоком уровне.

Также, фальцевую кровлю изготавливают из титан-цинкового покрытия, которое отличается престижным внешним видом, надежностью и прочностью. Кроме того, отличительной чертой данного материала является высокий уровень его пластичности. По истечению определенного срока эксплуатации, кровля покрывается патиной, которая придает ей еще большей элитности.

Самым доступным по стоимости материалом для изготовления фальцевой кровли является обыкновенный металл. Большой спрос такого рода кровли объясняется прежде всего доступной стоимостью покрытия. Длительность эксплуатации данной конструкции достигает отметки в 55 лет. Возможен вариант выбора цвета и внешнего вида стали. Кроме того, покрытие из цинка, обеспечивает защиту кровли от коррозии и разрушения.

Фальцевая кровля — технология монтажа

Фальцевая кровля различается не только по материалам, из которых она изготовлена, но и по технологическим моментам ее установки. В процессе изготовления кровли используют материалы как в листовом, так и в рулонном варианте.

Использование листов — классический вариант, который к сожалению теряет популярность. Главное правило любого монтажа фальцевой кровли — создание в чердачном пространстве особых условий, которые предотвращают образование конденсата на кровли, разрушающего ее.

Инновационным способом монтажа кровли является использование рулонных материалов. Данная технология монтажа отличается наличием более качественных швов, которые легко обустраиваются специалистами.

Среди достоинств рулонной технологии монтажа фальцевой кровли отметим:

• установка не только стальных листов, но и материала с полимерным слоем, который имеет лучшие эксплуатационные характеристики;
• использование стоячего двойного фальца, обеспечивающего высокую степень герметичности материалов;
• использование технологии в различных сферах монтажа кровли, независимо от уклона кровли и ее формы;
• быстрота и легкость выполнения работ, благодаря мобильности оборудования, используемого при монтаже кровли.

Инструмент для монтажа фальцевой кровли

Правильность использования инструмента в процессе выполнения монтажных работ, на половину обеспечивает длительность эксплуатации кровельного покрытия. Главный инструмент для сооружения зажима, используется в любом случае монтажа, как в рулонном, так и в листовом. Различают два вида инструмента, использующегося при закатке фальца:

• механическое оборудование;
• инструмент электрического типа.

Первый вариант подразумевает использование набора из клещей, которые содержат в своем составе две рамки, закрывающие фальцы. С их помощью удается создавать одиночные и двойные фальцы.

Электрическая машинка позволяет ускорить работу в несколько раз, при этом, после выполнения закатывания она самостоятельно останавливается на конечном участке кровли.

Также, при выполнении монтажа фальцевой кровли потребуется наличие инструмента в виде:

• молотка;
• пассатижей;
• ножниц по металлу;
• киянки;
• дрели и шуруповерта;
• уровня и других измерительных приборов.

Дополнительные инструменты, используемые в процессе установки кровли, зависят от индивидуальных особенностей здания и способа монтажа кровельных материалов.

Фальцевая кровля: изготовление и монтаж

Начинать работу по монтажу фальцевой кровли следует выбирая обрешетку, для изготовления которой используется стальной профиль, доска или деревянный брус. Главное требование к обрешетке — ее максимальная ровность, отсутствие углублений.

Фальцевая кровля монтаж инструкция:

1. Изначально производится укладка изолирующего покрытия на поверхность стропильных ферм. Наличие легкой обрешетки обеспечит достаточную вентиляцию подкровельного пространства. Интервал для укладки обрешетки составляет 40 см.

2. Далее устанавливается первый кровельный лист в виде гребня. Подавайте кровельные листы на поверхность кровли постепенно.

3. Перед началом монтажа листов, установите карнизную часть кровли.

4. На коньковой зоне также установите опорную доску. Для того, чтобы стыки были расположены на кровле равномерно, следует обрезать первый и последний лист, в соотношении с размерами кровли.

5. Обустройте на ендове сплошной дощатый настил.

6. Выравнивание листов производится в соотношении с нахлестом в 4 см. Для фиксации листов на карнизной зоне, используется верхняя обрешетка.

7. На торцевых участках кровли фиксация кровельного материала осуществляется при помощи саморезов и шайб, между которыми установлены уплотнительные прокладки.

8. На стыках между кровельными листами производится укладка снеговых барьеров. Для выполнения продольной состыковки листов, также используйте нахлест.

Особенности монтажа медной фальцевой кровли

Конек и ребра на фальцевой кровле должны отличаться прямолинейностью. Если для изготовления обрешетки используется древесина, то не забудьте о ее покрытии антисептическим составом.

Перед началом монтажных работ, следует зафиксировать карнизы по нижним краям. Также, водосточная система, устанавливается на начальном этапе. На обрешетке фиксируются ендовы, а на стропильной системе, производится установка интиконденсатной пленки, обеспечивающей гидроизоляцию.

Перед началом работы над кровлей, измерьте ее скаты. Скаты прямоугольной формы должны отличаться равными диагоналями. Обустраивая продольные стыки, фиксация листов осуществляется по направлению с нижней части к верху. Если длина одного ската составляет более шести метров, то он собирается из нескольких частей.

Монтаж листов осуществляется с небольшим нахлестом. Устанавливая медную кровлю, разрушается использовать закаточную машинку, которая значительно улучшает герметичность соединений между листами.

Длительность эксплуатации кровли из меди составляет более ста лет, однако, для того, чтобы обеспечить выполнение данного условия, кровля устанавливается на сплошной настил.

Обустраивая настил для фальцевой кровли, следует руководствоваться такими рекомендациями:

• в обязательном порядке следует позаботиться о наличии специального вентиляционного зазора, который позволяет отвести конденсат, образовавшийся внутри кровли;
• таким образом, обрешетка предотвращает коррозию металлических деталей и порчу деревянной обрешетки;
• обрешетка должна позволять снижать шум, образующийся во время дождя.

Сплошное основание обустраивается также в том случае, если уровень уклона кровли составляет менее четырнадцати градусов. Для того, чтобы улучшить герметичность соединения между листами, после закатки швов, воспользуйтесь силиконовым герметиком.

Монтаж самозащелкивющейся фальцевой кровли

Для того, чтобы создать самозащелкивающуюся кровлю используются листы из оцинкованной стали. Листы должны иметь форму больших полотен, которые соединяются между собой при помощи специальных желобков.

Самыми популярными вариантами фальцев являются лежачие и стоячие их варианты, используемые в продольном и поперечном соединении. Самозащелкивающаяся кровля монтируется гораздо быстрее и проще, нежели стандартная фальцевая кровля.

Кроме того, такой тип кровли отличается разнообразием цветовых и текстурных форм. Поэтому, можно подобрать оптимальный вариант, подходящий под конкретное здание.

Для обустройства соединений между листами не требуется особое оборудование, и все работы можно провести самостоятельно, без привлечения специалистов. Кроме того, по завершению монтажа, получается идеальное покрытие, в виде сплошного настила, который абсолютно не пропускает влагу.

Такой вариант кровли подходит даже для крыши, угол уклона которой составляет 8 градусов. Среди преимуществ самозащелкивающейся кровли отметим:

1. Возможность монтажа на различного рода кровлях.

2. Длительный срок эксплуатации.

3. Благодаря особой технологии монтажа обеспечивается надежность соединений, а швы отличаются прочностью и герметичностью.

4. Фальцевая кровля отличается высокими несущими способностями, хорошим противодействием к внешней среде.

Поэтому, выбирая фальцевую кровлю для дома, которую вы планируете устанавливать самостоятельно, рекомендуем остановиться именно на самозащелкивающемся ее варианте, так как такая конструкция не нуждается в применении специального оборудования, для получения качественного соединения между листами. Ремонт фальцевой кровли не составит особого труда, так как при повреждении определенных ее элементов, достаточно произвести их замену.

Фальцевая кровля монтаж видео:

strport.ru

что такое? Подбираем кровельный инструмент для крыши

Владельцы участков и домов часто делают выбор в пользу металлической крыши. Причин тому множество: эстетические предпочтения, рациональный подход, престижность подобного выбора. И все они сталкиваются с тем, что большинство рыночных предложений данной категории представлены фальцевой кровлей.

Сделав ее самостоятельно, можно не только обзавестись надежной защитой дома от дождя и снега, идеально подходящей к климатическим условиям большей части стран СНГ, но и получить интересный опыт в строительстве, а также сэкономить материальные средства. Главная проблема монтажа такой конструкции лежит в большом количестве нюансов и подводных камней, которые важно учитывать и понимать.

Немного теории, терминологии и аналитики

Перед тем как приступить к работе, нужно понять, что такое фальцевая кровля, освоиться со специфичной терминологией, оценить преимущества и недостатки. Изобретена она была в Германии, и раньше производство фальцевой кровли было полностью ручным, из-за чего она была не слишком распространена. Для того чтобы понимать, о чем вообще будет идти в статье речь, следует разобраться с терминами, которые применяются строителями. Терминов всего два.

• Картина— элемент покрытия, пластина металла, края которой особым образом изогнуты для задействования в фальцах.
• Фальц— шов, с помощью которого скрепляются картины. Он может быть лежачим, стоячим, одинарным или двойным.
• Кляммер— крепежный элемент, который монтируют к основанию крыши. Они бывают простыми и подвижными. Первые ничем не отличаются от картины и их можно сделать своими руками, а вторые создаются с учетом реакции металла на изменения температуры. Кляммер для фальцевой кровли выполняет роль надежного якоря, который удерживает ее на обрешетке.

Разновидность фальца значительно влияет на актуальность его применения для решения конкретной строительной задачи. Одинарный, или, как его еще называют, простой фальц, лучше использовать, когда градус уклона у ската крыши больше 30 градусов. Двойной тяжелее, сложнее в осуществлении, но обеспечивает дополнительную устойчивость к влаге и прочность. Стоячие швы делают в тех случаях, когда картины кладутся вертикально, а лежачими скрепляют горизонтально уложенные картины и горизонтальные края. Самым прочным фальцем считается стоячий двойной, так как, помимо повышенных надежности скрепления и гидроизоляции, он выполняет функцию ребер жесткости подобно наружному каркасу. К его недостаткам можно отнести высокую стоимость по усилиям, времени и средствам.

Картины делаются из длинного списка материалов и могут быть толщиной от 0.5 до 1.2 мм и почти неограниченной длины. Они имеют две ширины — полезную и техническую. Полезная — расстояние, которое будет реально закрываться пластиной после закрепления шва, а техническая включает в себя его ширину. В целом широта картин варьируется в пределах 50—80 см.

За и против

Плюсы использования металлической фальцевой кровли количественно и качественно перевешивают минусы. Кроме того, многие недостатки проявляются только в случае неправильного монтажа. Преимуществ достаточно много.

• Минимальная длительность службы составляет 20 лет. При использовании некоторых материалов и правильном монтаже — больше 50.
• Малый вес конструкции, что немаловажно для любого здания.
• Устойчивость к коррозии и высокая пригодность к суровым погодным условиям. Из-за плотного примыкания пластин друг к другу воде негде собираться, из-за чего она не становится причиной коррозионных пятен. Так как металл гладкий, снег и жидкости быстро скатываются вниз. Из картин можно сделать водосток и желоба. Существуют специальные средства и покрытия, способные сделать металл еще более надежным.
• Архитектурная гибкость и приятный вид — многообразие узлов фальцевой кровли и возможность нарезать пластины для создания дополнительных элементов дают возможность применять данный тип крыши к зданиям любой сложности. Пластины имеют широкий ассортимент цветовых решений, выглядят стильно и красиво.
• Ремонтопригодность, простота монтажа и обслуживания. Для того чтобы отремонтировать такую кровлю, нужно просто снять картину и вставить новую, а для ее монтирования существуют специальные инструменты, значительно облегчающие работу.
• Отличная гидро- и теплоизоляция. Отверстий в фальцевой крыше почти нет, вода не может проникнуть внутрь дома, существуют опции для дополнительного утепления.

Недостатки не только менее значительны, чем преимущества, но и нивелируются при помощи особых инженерных решений. В списке приведены и минусы, и способы от них избавиться.

• Низкая шумоизоляция, хорошая слышимость ударов капель дождя по листовой крыше. Исправляется особой прокладкой, слой которой позволяет обеспечить дополнительное утепление, помимо блокирования звуков.
• Для монтажа нужны специальные кровельные инструменты, создание такой крыши требует определенных навыков в строительстве и ремонте. Во-первых, инструменты бывают недорогими, а при выборе фальцевой конструкции они все равно рано или поздно пригодятся. Во-вторых, существует самозащелкивающийся фальц. Такой часто встречается в фальцевых кровлях Ruukki.
• Снег сходит лавинами. Это решается снегозадержателями, которые не только позволят избежать лавинного схода снега, но и сделают передвижения по крыше гораздо более удобными.
• Высокая теплопроводность покрытия, из-за чего могут образовываться сосульки.
• Металлы накапливают электростатическое напряжение. Требуется молниеотвод.

В целом список плюсов и минусов кратко описывает ситуацию с фальцевыми конструкциями. Они очень удобны и хороши в российском климате, но трудоемки и требуют основательного и тщательного подхода при постройке.

Материалы и инструментарий

Большое разнообразие материалов и наличие специфичных инструментов для постройки фальцевой кровли приводит к тому, что порой бывает сложно разобраться в том, какой подойдет лучшим образом для поставленной технической задачи.

Из чего делают картины?

В основном материалами для фальцевой кровли служат сплавы и металлы. Главной особенностью здесь является то, что нельзя экономить при выборе пластин, так как это значительно влияет на итоговое качество крыши.

• Сталь — наиболее распространенный вариант, срок службы которого составляет 60 лет. Он дешевле всех остальных, но заметно тускнеет со временем. Требует применения специальных составов и средств для сохранения прочности.
• Медь — на рынке существуют картины, на 99.9% состоящие из нее. Это мягкий металл, который отлично выглядит, а фальцевая кровля из меди не имеет срока годности. С годами медная крыша сначала теряет блеск, становясь светло-коричневой, а потом зеленеет из-за естественных химических процессов. Это выглядит очень красиво, существуют составы, ускоряющие появление окислов. Медная фальцевая кровля требует большого мастерства, но с ее помощью можно создавать настоящие архитектурные шедевры.
• Алюминий — недорогая опция, которая кажется находкой неопытным строителям. Срок службы составляет более сотни лет, цена демократична, прочность высокая, да и алюминий не подвержен коррозии. Проблема скрывается в том, что этот металл подвержен большому влиянию температуры и, устанавливая пластины на простые кляммеры, можно получить плачевный результат.
• Цинк-титан — логичный выбор при наличии средств. Титан обеспечивает прочность конструкции, а цинк защищает его от коррозии. Оцинкованная фальцевая кровля из титана будет очень долго защищать дом от непогоды, со временем покрываясь благородным налетом патины.
• Алюцинк — это не сплав цинка и алюминия, а стальные листы, покрытые слоем этих двух металлов. Интересными являются свойства такой комбинации: со временем микротрещины и царапины восстанавливаются сами, а также защищают слой стали от механических повреждений.

Резюмируя вышеописанное, можно прийти к следующему выводу: не существует опции, которая была бы одновременно дешевой, надежной и не требовала дополнительных средств для компенсации минусов материала. Есть цинк-титан и медь, которые обладают прекрасными качествами, но требуют мастерства и денег, а недорогие сталь и алюминий не так надежны и нуждаются в особом подходе.

Какие инструменты понадобятся в деле?

Для любой кровли понадобятся: молоток, долото, пассатижи, крепежные элементы, дрель и саморезы, а также измерительные приборы. Но главный инструмент для фальцевой кровли — механизм для закатывания швов. Обойтись без него можно только в случае с самозащелкивающимися картинами, и на рынке СНГ существует фальцевая кровля Рууки. Эти механизмы бывают двух типов.

• Ручной — достаточно простой в обращении инструмент, который позволяет собственноручно закатывать фальцы, стоит недорого, но качество работы может пострадать из-за человеческого фактора.
• Электронный — дорогая автоматика, хирургически точно сшивающая картины, обычно имеется только у строительных компаний. Это мощный станок для фальцевой кровли, который имеет большие, в сравнении с механическим собратом, габариты.

С одной стороны, ручной инструмент гораздо компактнее, его можно держать у себя на случай ремонта крыши, но он не обеспечивает высокой точности фальцевания и требует приложения физической силы. С другой стороны, электронный стоит куда дороже, некоторые из этих аппаратов сложно в одиночку переместить на крышу, но он работает куда быстрее и куда качественнее закатывает фальцы.

Кроме того, в связи с тем, что все большую популярность набирает рулонная технология, желательно наличие ножниц по металлу. Рулонная технология подразумевает, что картины поставляются не в обычном формате, то есть пластинами разрезанного металла, а в виде длинной толстой металлической ленты, которая раскатывается либо с помощью специальных аппаратов, либо вручную. Преимуществ у такого метода много, но главный из них заключается в возможности покрывать одной картиной любое расстояние. То есть эта технология снимает ограничения на длину картины.

Монтаж фальцевой кровли

Процесс монтажа данного типа кровли не очень сложен, но начинается он на этапе выбора и конструирования обрешетки. Она может быть металлической, из досок или бруса. Главное, чтобы обрешетка была абсолютно ровной и гладкой, в противном случае монтаж будет неправильным.

1. В первую очередь нужно нарезать некоторые картины для изготовления таких деталей, как водостоки, узлы и так далее. Их можно создать самостоятельно, главное — иметь излишки или заранее заготовленные для этого картины.
2. Во время второго этапа изолирующее покрытие укладывается на стропильные фермы. Важно, чтобы это покрытие обеспечивало вентиляцию будущим картинам, — это поможет избежать коррозии. Легкая обрешетка сможет обеспечить неплохое вентилирование подкровельного пространства.
3. После этого устанавливается первый лист подобно гребню, он будет ключевым. После него крепятся карнизные детали кровли.
4. В коньковой зоне устанавливается опорная конструкция. Чтобы равномерно были распределены по кровле, последняя и первая картина обрезаются исходя из размеров крыши. Кроме того, на ендове обустраивается дощатый настил.
5. Пластины располагаются внахлест. Лучше всего, если расстояние нахлеста составляет 3—5 см. Чтобы зафиксировать картины в карнизной зоне, можно использовать верхнюю обрешетку.
6. В торце кровли закрепление картин производится саморезами и шайбами, там также нужно проложить уплотнитель.
7. В стыке между картинами кровли, по краям крыши, монтируются снегозадержатели. Чтобы произвести продольную стыковку пластин, нужно также накладывать их внахлест.

Это — самая простая инструкция по возведению фальцевой крыши своими руками.

Вывод

Являясь отличным вариантом для климатических условий России, фальцевая крыша только начинает распространяться в постсоветском пространстве. Рынок инструмента и материалов весьма развит, на нем присутствует фальцевая кровля Ruukki, которая в основном поставляется из соседней Финляндии, и является одним из мировых лидеров в этой области. Развитый дает возможность подобрать подходящий под конкретную техническую задачу или жизненную ситуацию вариант, а также делает осуществимым такой вариант, как фальцевая кровля своими руками.Единственным недостатком является опасность ошибок при монтаже, которые могут привести к снижению прочности и низкой шумоизоляции. Конструкция фальцевой кровли — трудоемкий процесс, требующий опыта, сил и мастерства, но, несомненно, результат того стоит.

stroicod.ru

Фальцевая кровля своими руками — изготовление фальцевой кровли

Фальцевое покрытие представляет собой поверхность из металлических листов, соединительный шов которых образуется путём особого изгиба рёбер кровельных заготовок. Подобный вид сопряжения позволяет получать достаточно прочное соединение. Техника изготовления фальцевой кровли своими руками несколько отличается от известных приёмов сочленения листовых заготовок. При этом вместо заклёпочных или сварочных механизмов используется специальная закаточная машинка, с помощью которой удаётся сформировать эстетически привлекательное и достаточно надёжное соединение.

Разновидности фальцевых соединений

Схема крепления

К достоинствам данного способа обустройства листовых покрытий следует отнести:

• простоту укладки листового материала, отличающегося сравнительно небольшим весом;
• относительно невысокую стоимость заготовок из листовой стали;
• высокое качество и надёжность соединительных швов.

Все указанные выше достоинства позволяют применять эту технику формирования покрытий при ремонте строений любого профиля, а также при изготовлении кровель во вновь строящихся домах. Особой популярностью пользуется этот способ в малоэтажном (частном) строительстве.

Отметим попутно, что при монтаже основания под фальцевое покрытие подготавливается классический «кровельный пирог», включающий в свой состав элементы гидро-, паро- и теплоизоляции. При этом сам кровельный материал, нарезаемый и настилаемый в виде полосок рулонной стали, имеет декоративное полимерное покрытие, задающее его цветовую гамму.

Схема соединения листов

Стальные заготовки настилаются на обрешётку крыши заранее отмерянными продольными полосами, которые не всегда могут быть цельными. Для качественной стыковки отдельных полос настила применяется особый вид соединения – так называемый «лежачий» фальц, имеющий плоскую форму и малозаметный на фоне покрытия.

Типы швов

Обратите внимание на то, что продольные края заготовок соединяются методом стоячего фальца (см. рисунок), образующего сложную выпуклую форму. Заметьте также, что помимо стандартного одинарного соединения могут использоваться замки с более сложным двойным фальцем.

Самостоятельный монтаж

Для подготовки любого из рассмотренных выше соединений потребуется специальный механизм – так называемая машинка для закатывания фальце». Не советуем даже пытаться заменить её каким-либо самодельным приспособлением (или другими подручными средствами), при использовании которых возможно нарушение технологии формирования шва и, как следствие, снижение качества и надёжности образующихся соединений.

Машинка для закатывания фальцев

При невозможности (или нежелании) приобрести машинку для закатывания швов, можно воспользоваться кровельным комплектом с уже сформированными кромками, обеспечивающими получение самозащёлкивающегося фальцевого замка. Последний состоит из так называемого «запирающего зуба», который при наложении одной металлической полосы на другую легко захватывается имеющимся на ней крючкообразным профилем. Для получения надёжного соединения нужно будет просто защёлкнуть замок, на что, как правило, уходит совсем немного времени.

Самозащелкивающийся фальц

Использование готового (сформованного) кровельного материала значительно упрощает монтаж покрытия, а также заметно сокращает время проведения строительных работ. Для обустройства фальцевой кровли помимо машинки потребуется следующий инструментальный набор:

• шуруповёрт, ножницы по металлу;
• клещи, киянка и молоток;
• специальный пистолет для уплотнения швов герметиком.

Особенности монтажа

Крепление кровли

При обустройстве фальцевой кровли необходимо учесть следующие особенности организации монтажных работ:

1. Независимо от выбранного способа соединения листовых заготовок их фиксация на обрешётке осуществляется посредством специальных кляммерных креплений, особенностью которых является их абсолютная незаметность.
2. При проведении монтажа каждая из укладываемых панелей должна быть обращена своим нижним замком в направлении следующего элемента.

Неподвижный кляммер

В строительстве применяются 2 вида кляммерных креплений: подвижное и неподвижное. Подвижное крепление используется при работе с листами длиной более 8-ми метров, а неподвижное – для сравнительно коротких листов. В состав этих креплений входит также стандартный саморез в комплекте с пресс-шайбой.

Подвижный кляммер

Укладка кровельного настила ведётся снизу вверх с сохранением фиксированного расстояния между продольными стыками. При этом неважно, с какой стороны кровли начинать монтаж; главное, на что следует обращать внимание – это правильная ориентация нижнего замка.

Видео

Рассмотреть технологию монтажа во всех подробностях можно в следующем видеоролике:

Советуем также прочитать:

Кровля из металлочерепицы своими руками

Как покрыть крышу еврорубероидом

Как правильно положить шифер

kakpravilnosdelat.ru
