Стропильная ферма своими руками – скандинавская технология

Пример деревянной мансардной фермы из семи секций для дома с основанием 7,5 x 7,5 м и шириной фермы 8,5 м

Продолжу разговор о самостоятельном изготовлении стропильных ферм. Вопрос очень эмоционально обсуждается на строительных форумах. Советуют обычно следующее: 1. сделать расчет стропильной ноги. 2. исходя из этого строить ферму, в основе которой будут треугольники – самая прочная конструкция. 3. крепление стыков: фанерные накладки, саморезы, болты, гвозди или перфорированные пластины + саморезы (проще всего – старая, добрая фанера). 4. сделать шаблон фермы, или вернее сказать матрицу, и по ней собрать все фермы. К примеру, один из участников обсуждения пишет: “Задавшись целью научится рассчитывать фермы, скачал студенческую методичку и… освоил за пару дней. Если соединяем на податливые соединения(гвозди, болты и т.п) , то расчет сложнее, а сборка проще. Но еще раз скажу- сам расчет стержней и узлов не таит смертельных сложностей. Что касается сопромата и т.п, то все данные по сосне и др. распространенной древесине есть в изобилии, а, чтобы не углубляться в статику, то нагрузку прикладываем равномерно, и от этого базового расчета моделируем в разные стороны. Однако и это перебор, мне кажется. Берем с запасом и все ок.”

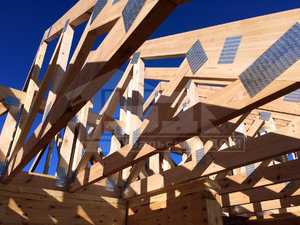

Сборка деревянной фермы по месту строительства

Даю подробное описание сборки деревянной фермы по месту строительства. Оно опирается на техническое руководство №525.835, разработанное норвежским научно-исследовательским институтом SINTEF Byggforsk. В руководстве подробно рассказано о выборе сечения элементов простых треугольных ферм, а также об их последующей сборки по месту строительства. Заметьте, более сложные деревянные фермы должны рассчитывать и собирать в заводских условиях (подробно об этом рассказывается в техническом руководстве №525.831, но мы вопросов заводской сборки касаться не будем). За основу данного описания взята аннотация и подиллюстрационные переводы, выполненные конструктором домов и крыш по скандинавской технологии Владиславом Воротынцевым (technical.constructor @yahoo.com) и опубликованные на Forumhouse.



Пролёт, угол кровли и расположение несущей стены

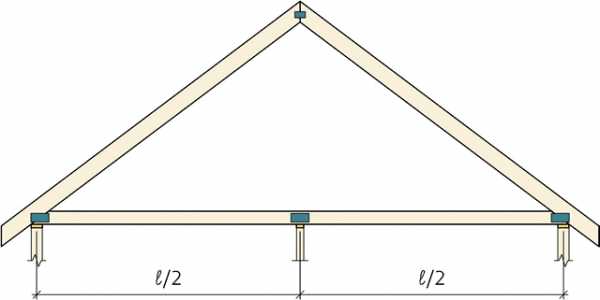

Общий принцип: нижний пояс самодельных деревянных ферм, рассчитанных на пролёт более 4,2 м, обязательно должен посередине опираться на несущую стену.

Монтаж самодельных деревянных ферм. Ключевые принципы:

1. Стыки нижнего пояса должны в середине пролёта опираться на несущие стены. 2. Верхний и нижний пояса ферм находятся в одной плоскости. 3. Стальные перфорированные пластины обязательно располагаются с двух сторон. 4. Нижний пояс фермы присоединяется к верхнему внакладку. 5. Деревянные накладки допускается прибивать только с одной стороны. 6. При соединении болтами используются стопорные шайбы с наружными зубьями, зажимаемые между соединяемыми деталями. Также используются подкладные шайбы.

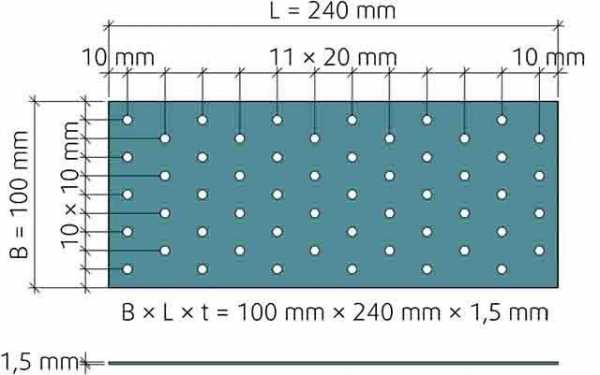

Пример стальной перфорированной пластины с расположением отверстий гарантирующих оптимальное расстояние между гвоздями


Выбор сечения элементов деревянных ферм, необходимое количество гвоздей для соединений на стальных перфорированных пластинах. Выбор диаметра стопорных шайб для болтовых соединений



Основные параметры самодельных деревянных ферм

1. Верхний пояс самодельной деревянной треугольной фермы. 2. Нижний пояс. 3. Пролёт. 4. Свес. 5. Угол кровли. 6. Обвязка несущей стены должна доходить вплоть до внешнего края стыка верхнего и нижнего поясов фермы. 7. Свес кровли не должен превышать 500 мм.

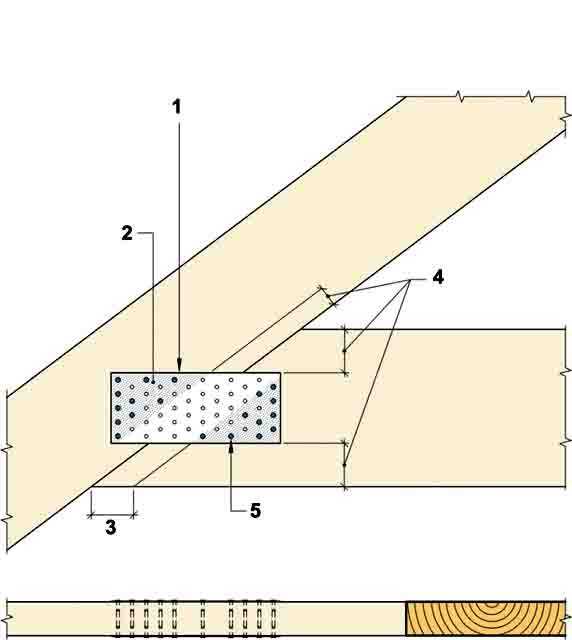

Соединение верхнего и нижнего поясов ферм при помощи стальных перфорированных пластин и гвоздей

1. Для самодельных деревянных ферм в данном случае с двух сторон применяют пластины: 100х240х1,5мм, если пролёт 100х300х1,5мм, если пролёт >4,2м При этом расчётная снеговая нагрузка должна быть 2. Область пластины, которую разрешается использовать для забивания гвоздей. 3. Минимальное расстояние от торца деревянного элемента должно быть >60мм. 4. Минимальное расстояние от кромки деревянного элемента должно быть >28мм. 5. В данном случае нужно использовать рифлёные гвозди 4,0х40 мм равномерно распределяя их по пластине, соблюдая минимальные отступы. См. п. 3 и 4. Кол-во гвоздей на соединение выбирается по таблице 31.
Минимальные расстояния от торца и кромок деревянных элементов ферм до болтов со стопорными шайбами

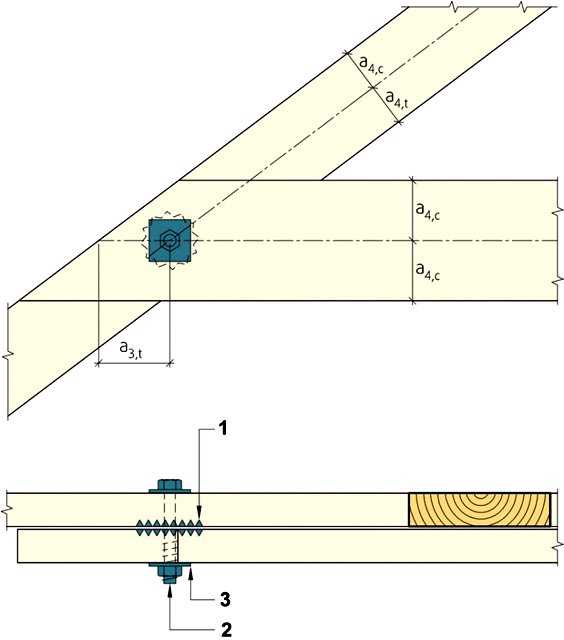

Соединение верхнего и нижнего поясов ферм при помощи болта и двух односторонних стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб

1. Стопорные шайбы с наружными зубьями – 2 шт. Диаметр стопорных шайб выбирается по таблице 31. 2. Болт, 20 мм. Минимальные расстояния от торца и кромок деревянных элементов см. в таблице 42. 3. Подкладная шайба, 60х60х5 мм.

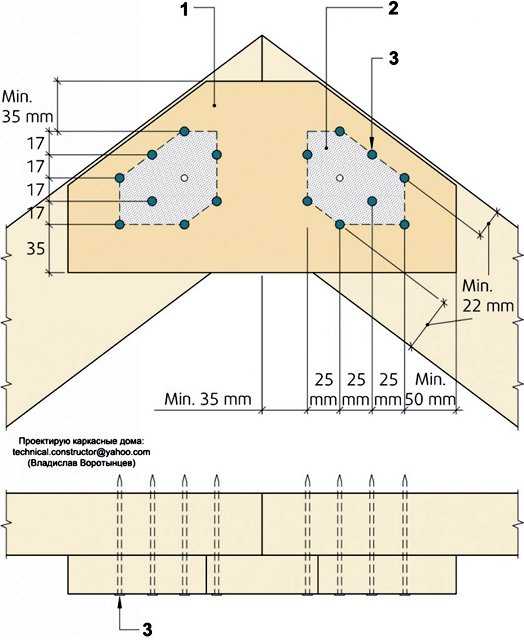

Соединение верхних поясов ферм в коньке при помощи стальных перфорированных пластин и гвоздей

1. С двух сторон применяют стальные перфорированные пластины 80х140х1,5 мм. 2. С каждой стороны по внешнему краю пластины забивают по 2 рифлёных гвоздя 4,0х40 мм. 3. Область пластины, которую разрешается использовать для забивания гвоздей. 4. Минимальное расстояние от торца деревянного элемента должно быть >40мм. 5. Минимальное расстояние от кромки деревянного элемента должно быть >28мм.
Соединение верхних поясов ферм в коньке при помощи накладок из досок или фанеры

1. Накладка 148х300 мм из доски толщиной >30 мм или из фанеры толщиной >15 мм. 2. Область пластины, которую разрешается использовать для забивания гвоздей. 3. Гвозди 3,5х90 мм, 8 шт. с каждой стороны. Стык нижнего пояса самодельной деревянной фермы всегда должен располагаться над опорой. Если нет опоры, то разрывы в нижнем поясе недопустимы, а макс. длина нижнего пояса должна быть <4,2 м.

Соединение элементов нижнего пояса фермы при помощи стальных перфорированных пластин и гвоздей

1. Стальные перфорированные пластины 100х300х1,5 мм монтируются с каждой стороны и центрируются относительно стыка. 2. Область пластины, которую разрешается использовать для забивания гвоздей. 3. Рифлёные гвозди 4,0х40 мм должны размещаться как можно более равномерно по внешним отверстиям пластины.
Соединение нижнего пояса ферм болтами и стопорными шайбами

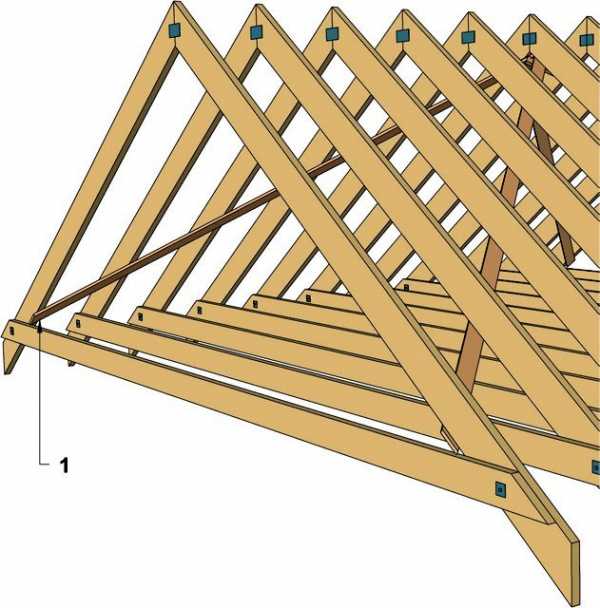

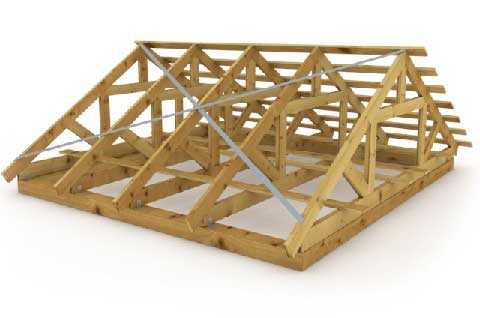

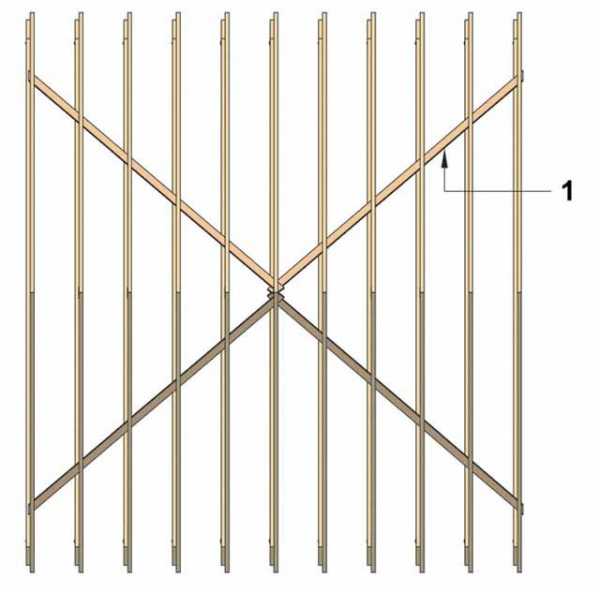

Диагональные ветровые связи 23х98 крепятся к каждой ферме


Диагональные ветровые связи крепятся к нижней кромке верхних поясов ферм 3-мя гвоздями 2,8х75 или 3,4х95

1. Крепление диагональной ветровой связи к верхнему поясу фермы. По мнению конструктора Владислава Воротынцева, диагональные ветровые связи непременно нужны для придания конструкции крыши пространственной жёсткости. Устанавливать их нужно в любом случае, заменить можно плитной обшивкой – если так будет удобнее.
Анкеровка деревянных ферм стальными перфорированными лентами

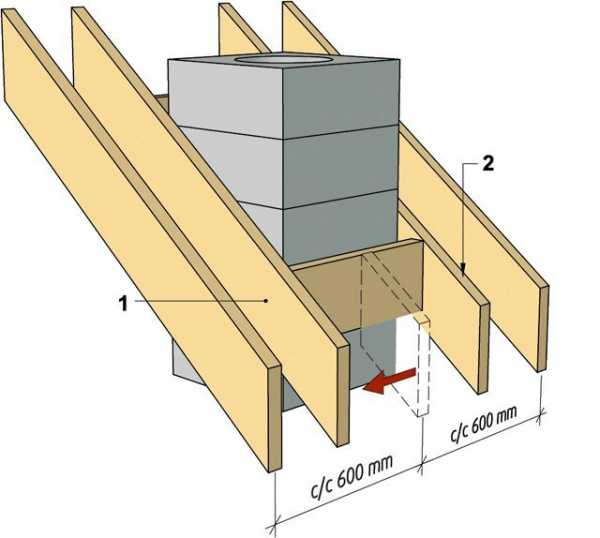

Обход препятствий при монтаже ферм

Принцип: если на пути установки ферм попадаются дымовые трубы или другие препятствия, то ферму смещают в сторону. С другой стороны от препятствия устанавливают дополнительную ферму. 1. Ферма, которую следует сместить в сторону. 2. Дополнительная ферма. Над данным техническим руководством работали: Уле Мортен Бротен, Брит Руалд и др. специалисты СИНТЕФ.



https://youtu.be/vbppb6sx9ek?t=138

Как производятся фермы в заводских условиях – смотрите видео



Кровельщик Рафаэль

https://posredi.ru/stropilnaya-ferma-svoimi-rukami.htmlкровельщик РафаэльСвой домдом,загородный дом,смотреть видео,строительствоПример деревянной мансардной фермы из семи секций для дома с основанием 7,5 x 7,5 м и шириной фермы 8,5 м Стропильная ферма своими руками — скандинавская технология Продолжу разговор о самостоятельном изготовлении стропильных ферм. Вопрос очень эмоционально обсуждается на строительных форумах. Советуют обычно следующее: 1. сделать расчет стропильной ноги. 2. исходя…кровельщик Рафаэлькровельщик Рафаэль[email protected]Посреди России

posredi.ru

Стропильные фермы деревянные:расчет и конструирование, усиление

Стропильные фермы деревянные, через жесткие конструкции которых нагрузка передается на несущие стены строения, пришли к нам из Европы. Расчет и конструирование под каждое здание производится индивидуально. Это не только упрощает устройство крыши и значительно ускоряет процесс, но обеспечивает также отличное качество и прочность.

Решетчатые деревянные фермы сегодня нередко изготавливаются в заводских условиях на деревообрабатывающих предприятиях. Материалом для них служит древесина, соответствующим образом высушенная и заранее обработанная специальными средствами.

Стропильные фермы и балки: что лучше ↑

Основой крыши любой конфигурации является опорная конструкция, состоящая из прямых сплошных балок, стропил либо стропильных ферм. Первыми можно перекрывать лишь ограниченное по величине пространство, примером могут послужить наслонные стропила в малых постройках. Если же необходимо перекрыть большие пролеты, то приходится использовать либо составные балки, либо различного типа. Обыкновенные фермы образуют размещенные с расчетным шагом (1,5–3,5 м) ребра, поддерживающие обрешетку, поверх которой настилают кровлю. Подъем стропил, равный отношению высоты фермы к ее длине, зависит от таких параметров, как материал покрытия и условия устройства сооружения. Из дерева обыкновенно устраивают для пролетов малых и средних размеров. Их устройство с увеличением пролета значительно усложняется и в подобных случаях более предпочтительны стальные.

Преимущества использования ↑

  • их расчет и проектирование сложнее стропильных или балочных опор, однако они предполагают рациональный расход стройматериалов, поэтому экономически выгодны;
  • использование клееного бруса, обеспечивающий им небольшой вес, позволяет применять конструкции в строениях с легким фундаментом, что приводит к снижению затрат и существенному сокращению сроков возведения дома;
  • в отличие от балочных опорных систем, которые можно использовать на пролетах до 4,5 м, фермы приемлемы для перекрытия пролетов до 30 м;
  • они универсальны и подходят для любого типа крыши, бесчердачного или с чердаком.

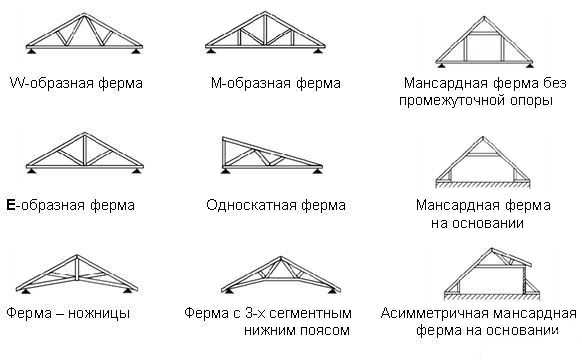

Виды стропильных ферм ↑

Визуально они похожи на решетку, в которой основная часть в разы больше высоты. По форме это многоугольники, чаще треугольник, или полусфера. Выбор треугольной формы не случаен – она обеспечивает необходимую для конструкции жесткость и неизменяемость. Выполненные в виде набора стержневых треугольников в решетчатой связке они особо эффективны для перекрытия пролетов с большой шириной.

Стропильная ферма висячего типа имеет только две, без промежуточных, точки упора, расположенных по краям на стенах. Верхние концы при этом сходятся на коньке кровли. Все концы, и верхние, и нижние работают на сжатие и изгиб. Они практически рассчитаны на пролет между внешними стенами без дополнительных опор на внутренние стены. Это дает возможность после их монтажа использовать пространство под крышей в качестве одной большой сборочной площадки.

Таким образом, внутренние перегородки можно устанавливать, не учитывая местонахождение несущих стен, то есть появляется полная свобода в планировке внутренней части дома. Однако горизонтальное распирающее усиление, которое передается стенам, получается в итоге достаточно большим. Для устранения прогибов и облегчения пояса (перекрытие в 6–9 м) дополнительно используют ригель. Для больших пролетов обычно оснащают бабкой и подкосами.

Параметры расчета ↑

Ни один из элементов такой конструкции не являются случайным. Каждый из них определяется точными инженерными расчетами с учетом всевозможных нагрузок, постоянных, временных и особых.

К первым относят вес самой кровли, обрешетки, к временным, соответственно, нагрузку на стропила от снега, ветра и полезную, если есть таковая. В СниП оговорены определенные положения, касающиеся временных нагрузок:

  • снеговая нагрузка – ее величину принимают из расчета 180 кг/кв.м в горизонтальной проекции. Снеговой мешок, образовавшийся на крыше, может увеличить снеговую нагрузку до 400-500 кг/кв.м. Для кровель с уклоном больше 60° при расчетах во внимание не принимают.
  • ветровая нагрузка – нормативно ее величина определена как 35 кг/кв. м. Рассчитывают ее для кровель с уклоном больше 30°.

Все указанные величины подлежат корректировке с поправкой на климатические условия местности.

Что же касается полезной нагрузки на стропила, ее учитывают, если установлены баки, вентиляционные камеры, подвешены потолки и т. д.

Особенности крепления узлов ↑

Несущую способность конструкций во многом определяют узлы, их надежность. Рассмотрим варианты креплений некоторых узлов в треугольных фермах пролетом:

Коньковый узел. Стропильные ноги скрепляют скобами или накладками при помощи гвоздей, в половину дерева.

Соединение ноги и ригеля. Ригель ставят на высоте, равной половине высоты фермы и скрепляют с ногами при помощи болтов и гвоздей.

Опорный узел. Строительные ноги опираются прямо на стены.

Подобная конструкция больше подходит для малых строений с достаточно прочными стенами.

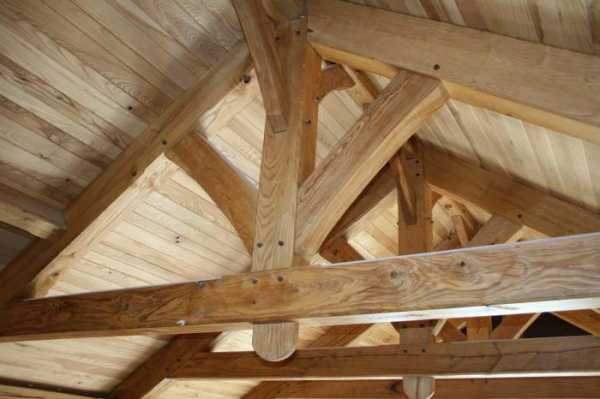

Коньковый узел. Крепление ног проводят аналогично, только между ними по середине дополнительно врезают бабку.

Срединный стык. Лучший вариант – закрепление за нижний пояс.

Оси элементов должны пересечься точно над центром подкладки.

Узел необходимо укрепить с помощью стяжного болта.

Должна быть усилена стойками и откосами.

Коньковый узел выполняют аналогично, а стык нижнего пояса перекрывают при помощи двух накладок на болтах.

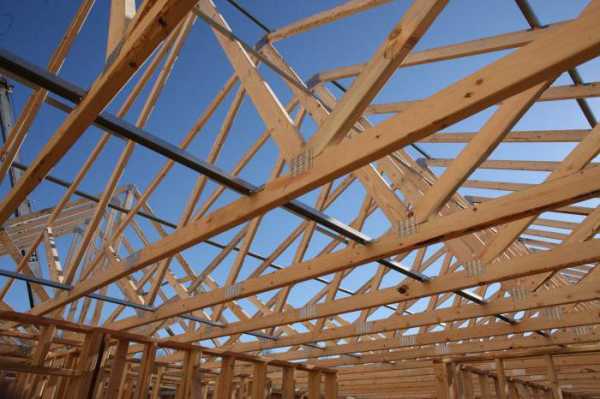

Монтаж под- и стропильных каркасов ↑

Эти элементы стропильной системы обычно укладывают на весь пролет. Чаще всего их собирают либо на складе, либо прямо у места подъема. В любом случае к подъему их необходимо подготовить, в частности, потребуется временное усиление на время подъема. Дело в том, что элементы конструкции в нормальных условиях и при подъеме или кантовке испытывают противоположные нагрузки. Например, обычно нижний пояс бывает растянут, а при подъеме он сжимается. Чтобы этого избежать проводят усиление при помощи пластин и деревянных бревен, и выполнить его можно двумя способами.

  • Защита от деформации и излома. Поперек к поясам крепят несколько бревен. Рекомендуется устанавливать их в плоскости подвесок и стоек. Подняв ферму из горизонтального в вертикальное положение,усиление снимают.
  • Защита поясов от выпучивания в сторону. Усиление выполняют из горизонтальных труб или бревен. Их попарно прикрепляют к обоим поясам при помощи скруток из отожженной мягкой проволоки или специальных стяжных хомутов. Такое усиление оставляют пока ферма не будет установлена в проектное положение и закреплена прогонами и связями.

Непосредственно монтаж проводят в следующей последовательности.

Первыми ставят фронтонные. Их фиксируют при помощи крепежей или гвоздей. Для облегчения выравнивания промежуточных конструкций между торцевыми натягивают веревку.

После установки, каждую промежуточную конструкцию фиксируют к предыдущей ферме при помощи наклонных временных связок, которые необходимы для стабилизации и сохранения интервала между ними. Для этих целей подойдут доски 20х100 мм.

Для большей устойчивости по диагонали скрепляют металлической лентой, соединяя нижний край свеса первой и конек последней.

© 2019 stylekrov.ru

stylekrov.ru

Деревянные фермы стропильные своими руками: конструкция, расчет

Нельзя усомниться в том, что надежность крыши является одной из важных ее характеристик. В основе данной конструкции лежат стропильные несущие фермы. Их монтаж можно назвать ответственной и трудоемкой работой, которая предусматривает проведение точных расчетов. Стропильная система должна претерпевать вес укрывных материалов, утеплителя, обрешётки и атмосферных осадков в виде льда и снега. Учитывая все эти факторы, стропилам следует придать максимальную прочность. Изготовить их можно и самостоятельно, однако для этого важно учитывать регион, в котором выстроен дом, а также все его особенности, включая ветровые и снеговые нагрузки. Сюда следует отнести и сейсмичность области застройки.

Конструкция

Деревянные фермы собираются из висячих и наклонных стропил, мауэрлата, коньковых прогонов, подкосов, диагональных связей и раскосов. Соединенные детали образуют стропильную ферму, которая имеет вид треугольника или нескольких треугольников, соединенных между собой. Несущая часть конструкции крыши – это система стропил, которая еще называется стропильными ногами. Угол, под которыми они устанавливаются, соответствует углу наклона крыши.

Деревянные фермы своими руками изготавливаются по технологии, которая предусматривает установку стропил на мауэрлат, расположенный на стене. Это требуется для равномерного распределения веса. В верхней части соединяются концы стропил и прогон, последний из которых называется подконьковым брусом. В этой части располагается конек кровли. Расстояние между стропилами должно определяться характеристиками материала кровли, сечением стропил, а также другими факторами. Данный параметр может изменяться от 0,8 до 2 м.

Что еще необходимо знать о конструкции стропильных ферм

Деревянные фермы, как было упомянуто выше, состоят из стропильных ног. Они должны располагаться параллельно по отношению к скатам, в качестве их задачи выступает исключение прогиба кровельной конструкции. Если речь идет о прогоне, то он выполняется в виде поперечного бруса, который располагается продольно сверху. Для поддержки прогонов стропильной конструкции выступают стойки и лежни. Составляющие подстропильной фермы – это подкосы, именно благодаря им обеспечивается устойчивость стропил.

Проведение расчетов

Расчет деревянной фермы, конечно же, лучше всего доверить профессионалам, в процессе этих работ должны учитываться нагрузки, которые называются постоянными, а также временными и особыми. В качестве первых выступает вес составляющих кровельного пирога. Тогда как временные нагрузки – это погодные осадки и вес людей, которые могут подниматься на крышу для проведения ремонтных работ. Сюда следует отнести еще и ветровой фактор.

Особыми нагрузками называются те, которым подвергается здание в зонах с повышенной сейсмической опасностью. Самым важным является расчет снеговой нагрузки, который выполняется по формуле: S=Sg х μ, в ней Sg – это масса снеговой нагрузки на квадратный метр. Данный параметр является условным, а значение определяется по таблице в зависимости от региона. Что касается значения μ, то оно представляет собой коэффициент, зависящий от угла наклона крыши. Для того чтобы определить ветровую нагрузку, следует знать, в какой зоне располагается дом, это может быть открытое пространство или городская застройка.

Конструкция деревянной фермы просчитывается, еще и исходя из нормативной величины ветровой нагрузки в определенном регионе. Необходимо учитывать и высоту здания. А вот для того, чтобы определить расстояние между стропилами, следует знать их сечение и длину. Если сечение бруса составляет 8×10 см, а длина стропил не превышает 3 м, то расстояние между подобными элементами должно составить 120 см. При увеличении сечения бруса до 8×18 см и длины стропил до 4 м расстояние будет равно 140 см. В качестве максимального значения выступает сечение, которое равно 10×20 см, при этом длина стропил не должна быть больше 6 м, расстояние между ними будет равно 140 см.

Что касается остальных элементов кровельной системы, то они должны обладать следующими сечениями: мауэрлат – 15×15 или 10×15, диагональные стропильные ноги – 10×20, затяжки – 5×15, подкосы – 10×10, а также прогоны с последним из упомянутых сечений.

Важно знать сечение ригелей и подшивочных досок, в первом случае это значение будет равно 10×15, тогда как во втором – 2,5×10 см. Если вами будут устанавливаться стропильные фермы деревянные, то вы с легкостью сможете рассчитать необходимое количество элементов, зная сечение стропил и длину. Важно при этом знать еще и шаг монтажа.

Изготовление стропильных ферм

На первом этапе мастеру необходимо создать шаблон, на основе которого будет выполняться дальнейшая работа. Стропила обладают однотипной конструкцией, поэтому шаблон позволяет сэкономить время и силы. Две доски по одному краю должны быть соединены гвоздем, в результате получится конструкция, которая внешне напоминает ножницы. Когда выполняются деревянные фермы своими руками, свободные края полученных ножниц нужно установить на опоры в точках размещения стропил. Это позволит определить, какой уклон будет иметь кровельный скат.

Дополнительная пара гвоздей позволит закрепить угол, который находится между досками. На этом этапе можно считать, что шаблон готов. Дополнительно закрепить его можно с помощью поперечной перекладины. Для того чтобы угол не менялся под воздействием нагрузок, перекладину можно зафиксировать саморезами.

Методика проведения работ

Если вы решили изготовить деревянные фермы, то следует быть внимательным при создании шаблона, даже если он будет иметь минимальные отклонения, вся конструкция покосится. На следующем этапе нужно выполнить новый шаблон для подготовки нарезов на элементах системы. При этом следует запастись 0,5-см фанерой, для фиксации следует использовать доску, толщина которой равна 2,5 см.

Заключение

Нарезы следует подобрать, учитывая сечение стропил. Когда изготавливаются стропильные фермы деревянные, с помощью готовых шаблонов можно сделать нарезы и начать собирать ферму.

fb.ru

преимущества и недостатки, материалы для строительства пролёта и расчёты

Для надёжной установки кровли на любую постройку требуется основание. В его качестве служат стропила, которые обычно укладываются на несущую балку. Но это не всегда надёжное и эффективное решение, особенно для длинных крыш. В качестве альтернативы получила широкое применение стропильная ферма, которая отличается низкой стоимостью, повышенной прочностью и простотой установки. Такая конструкция способна перекрыть до 30 метров крыши.

Виды конструкций

Фермы из древесины ранее использовали в строительстве при возведении мостов. Но дерево восприимчиво к воздействию атмосферных осадков, и его повреждают насекомые, невзирая на многочисленные пропитки. На сегодняшний день активное использование деревянных ферм продолжается только для формирования основания крыши. В некоторых случаях индивидуальной жилой застройки применяют фермы из дерева в качестве перекрытий между этажами.

Классификация по назначению:

  1. С наслонными стропилами. Это распорные конструкции, которые имеют незначительные параметры. Применяют для формирования перекрытий длинной не более 18 метров.
  2. С висячими стропилами. Это система, которая состоит из нескольких стропил и соединяющих узлов. Ферму такого вида можно выполнять в различных вариантах, даже с асимметрией. Этот вид предпочтительнее для формирования основания для крыши. При большой длине этой фермы требуется установка дополнительных распорок, чтобы усилить конструкцию.

Конструкции различаются не только типом стропил, но и по своей форме. Отличия заключаются в очертаниях поясов. Что такое ферма в строительстве — это пространственная конструкция, которая служит основанием для закрепления вспомогательных элементов.

Классификация по форме:

  1. Параллельные пояса. Применяют для формирования перекрытий между этажами. Однако конструкцию можно использовать на крышах с малым углом ската.
  2. Треугольные. Используется в небольших индивидуальных домах. Каркас выполняют из нескольких треугольников, которые соединяют при помощи нескольких деревянных брусков.
  3. Прямоугольные. Используют на крышах с небольшим уклоном.
  4. Существуют варианты соединений с трапециевидным очертанием, а также искривлённым верхним поясом. Широкое распространение они не получили по причине сложности изготовления.

Форма элементов обусловлена запасом прочности, который формируется исходя из длины крыши. Для короткой крыши достаточно простой треугольной конструкции. Длинную же ферму требуется оснащать дополнительными элементами или выбирать более сложный вариант — например, трапециевидный. Часто приходится импровизировать в процессе изготовления из-за несимметричных крыш.

Материалы изготовления

Брус из дерева применяется чаще всего. При большой вертикальной нагрузке используют широкую доску. Существуют иные варианты:

  1. В целях закрепления элементов с большой массой используют комбинированный вариант. Так, основание фермы могут выполнить из стали, а остальную часть — из дерева. Это позволяет несколько снизить вес без потери прочности. Методы исполнения при этом могут меняться путём комбинирования материалов.
  2. Фанерные трубы. Такой вариант обладает преимуществом в виде малого веса. Фанерные трубы даже легче досок. Это позволяет сформировать низкую стоимость на изделие. Однако в качестве несущей конструкции ферму из фанерных труб используют редко по причине меньшей прочности.
  3. Фермы из стеклопластика в сочетании с деревом встречаются крайне редко. Стеклопластик имеет малый вес и высокую прочность.

Сооружения из цельного бруса или клееных досок наиболее распространены. Конечный выбор зависит от требуемых показателей прочности и бюджета. В строительстве индивидуальных жилых домов выгоднее применять только древесину.

Достоинства и недостатки

Преимущества использования стропильной и подстропильной фермы:

  1. Не требуется устанавливать дополнительные опоры при больших пролётах.
  2. Высокая жёсткость.
  3. Малый вес, который позволяет организовать сборку на земле, а затем поднять на место крепления.
  4. Деформация практически отсутствует. Прогибы не заметить можно только с высокоточным инструментом.
  5. В пространстве между элементами фермы можно провести коммуникации или уложить утеплитель.
  6. Можно создать фигурные детали, которые будут служить элементом декора.
  7. Возможность собрать ферму на земле, а затем поднять её на крышу для установки.

Малый вес и высокая жёсткость — это определяющие параметры при выборе стропильной фермы в качестве основания кровли. Плюсом является возможность сборки на земле с последующей установкой.

Недостатки системе тоже присущи:

  1. Высокая стоимость готового изделия заводского изготовления.
  2. Фермы имеют большие размеры, поэтому подкровельное пространство будет несколько съедено.
  3. При самостоятельном изготовлении нужно уделить внимание качеству узлов. Да и сборка должна быть в целом на высоком уровне — идеально, без зазоров и щелей. Поэтому за неимением навыков и инструментов качественную ферму сделать не получится.

Сложность заключается в самостоятельной сборке — её нельзя проводить спустя рукава. Высокая точность соединения узлов гарантирует качество основания крыши. За неимением строительного опыта ферму лучше купить, но придётся переплатить.

Правильные узлы — надёжная стыковка

Узел деревянной фермы — это место стыковки дух и более элементов. Является слабым местом сооружения. Если сборка выполнена некачественно, с зазорами, то ферма не получит требуемую высокую жёсткость.

Варианты исполнения узлов:

  1. Соединения ног с мауэрлатом.
  2. Дополнительные связи для усиления жёсткости.
  3. Соединения стропил для увеличения их длинны.

Существуют разные способы монтажа деталей, которые позволяют получить жёсткое или скользящее соединения. В первом случае нужно внимательно подходить к работе, поскольку из-за переменчивых погодных условий древесина может сжиматься и расширяться. В результате может появиться деформация.

Жёсткие соединения

Детали при этом способе соединяются намертво. По этой причине древесина должна быть высокого качества и обработана специальными составами для отталкивания влаги. При некачественном материале возможен разрыв соединения из-за деформации.

Классификация:

  1. Врубка в стропильную ногу. Её глубина не должна быть больше трети высоты доски. Стропила при этом должны упираться в мауэрлат. Фиксировать их нужно под углом, гвоздями или саморезами.
  2. Нашивка подпорных брусков на стропила. Закрепляются бруски при помощи металлических уголков.

Вся нагрузка ложится на несущие стены. Поэтому они должны быть усиленными, а материал крыши лёгким.

Скользящий вариант

Соединение скользящего типа используют только для наслонных стропил. Висящие стропила упираются на коньковый прогон, в результате несущие стены не принимают нагрузку. Для установки крыши такой вариант установки неприемлем.

Особенности монтажа

Установку на крышу здания нужно выполнять с учётом некоторых особенностей. Если сборка будет проводиться на земле, то расчёт деревянной фермы нужно провести до начала процесса сборки — на стадии проектирования.

Технологические решения монтажа:

  • Мауэрлат — располагается сверху несущих стен. На него должны опираться «ноги» стропильной фермы.
  • При расстоянии пролёта между стенами менее 6 метров можно не устанавливать дополнительные промежуточные подпорки.
  • Для деревянных ферм пролётом 12 метров требуется устанавливать промежуточную подпорку. При большей длине пролётов подпорок должно быть 2.
  • Начинают монтаж с установки промежуточных подпорок. Затем монтируют лежни и подкладные доски.
  • Стойки выверяют отвесом перед тем, как закрепить. Фиксировать их нужно специальными раскреплениями.
  • Монтаж подпорок и обрешётки — это завершающий этап.

Конечные эксплуатационные характеристики зависят от типа деревянной стропильной фермы и качества монтажных работ.

Разметка стропил — это тот элемент, на который требуется обратить повышенное внимание при самостоятельном изготовлении. Все работы нужно проводить на земле, чтобы было удобно работать. Элементы опирают на специальные козлы, которые позволяют удобно размещать конструкцию. Перед закреплением готовой фермы на крыше следует использовать временное крепление для проверки точности изготовления.

planken.guru

Устройство и возведение деревянных стропильных ферм для крыши

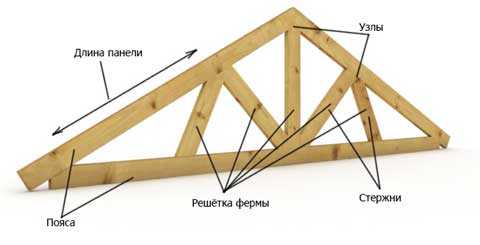

Стропильная ферма включает в себя несколько конструктивных элементов, представленных раскосами, стойками и обрешётками. Жёсткость такой конструкции обуславливает надёжность кровельного скелета и позволяет передавать общую нагрузку от любого вида крыши на стены сооружения. Чаще всего стропильные фермы выполняются из древесины, а основа такой конструкции базируется на использовании деревянных досок, леса-кругляка или бруса.


[contents]

Разнообразие видов конструкций

Деревянные стропильные фермы долгие годы пользуются заслуженной популярностью. Экологически чистый материал отличается лёгкостью, прочностью и относительной дешевизной, а выполнение технологии возведения позволяет получить долговечный и качественный каркас. Кроме того, есть возможность выбрать конструкцию, которая будет сочетать в себе внешнюю эстетику и функциональность.

Сегодня существует два основных вида стропильных деревянных ферм, которые имеют конструктивные отличия:

Фермы на основе наслонных стропил.

Деревянные наслонные стропила относятся к категории распорных конструкций, которые используются при обустройстве перекрытий пролётов и обладают незначительными размерами. Наличие средней несущей стены позволяет установить стропильную ферму такого вида при длине перекрытия пролёта не более восемнадцати метров.

Смонтированная при таких условиях ферма обладает необходимым запасом конструкционной прочности и устойчивости, что позволяет беспроблемно выдержать не только снеговую и ветровую нагрузки, но и вес самой кровли.

Конструкции стропильных ферм

Фермы на основе висячих стропил

Висячая стропильная конструкция представляет собой систему, которая состоит из нескольких стропил и обладает узлами, соединёнными при помощи врубки или гвоздей.

Она имеет несколько вариантов исполнения. Они могут быть симметричными и несимметричными, а также двускатными или односкатными. Такие фермы базируются на наличии пары стропильных ног, объединённых посредством затяжки, которая позволяет нейтрализовать все образующиеся в процессе эксплуатации распорные силы.

При оформлении кровли с длиной более восемнадцати метров необходима установка ригелей, которые повышают жёсткость, и снижают прогиб стропильных ног. Для сборки применяется метод врубки или крепление посредством металлических скоб.

Классификация стропильных ферм

При выборе конструкции и материала для стропил учитывается материал стен. Опоры для стропильных ферм могут быть представлены железобетонными или металлическими типами колонн, а также стенами из кирпича и подстропильными фермами.

Конструктивные особенности обуславливают классификацию таких конструкций на основе следующих признаков:

  • очертание поясов;
  • конструктивное оформление;
  • статическая схема;
  • тип решётки.

Варианты конструкции деревянных ферм

Самый значимый критерий, на основании которого производится разделение ферм на различные типы, представлен очертанием поясов, что обуславливается не только различными кровельными конструкциями и параметрами перекрываемых пролётов, но и величиной нагрузки.

Область промышленного строительства характеризуется обустройством кровель плоского вида и применением стропильных ферм с параллельным вариантом поясов. Оптимальным вариантом под кровельный материал из асбестоцемента или стали является трапециевидные разновидности несущих конструкций. В области жилого домостроения наиболее востребовано использование стропильных ферм с треугольной формой.

Любая разновидность требует применения оптимального варианта системы решёток. Обустройство ферм с наличием параллельных поясов или обладающих трапециевидной формой нуждается в выполнении решётки треугольной формы с укреплением дополнительными стойками. Кроме того, довольно популярны разрезной тип балочной схемы или решётки, оснащённые шпренгелями.

Устройство и узлы деревянных ферм

Основной задачей для качественного закрепления любых узлов в стропильной ферме является надёжная фиксация стыков двух и более брусьев. В стандартных условиях используются следующие варианты крепления узлов в стропильных фермах:

  • узлы соединений ног с мауэрлатом;
  • узлы соединений ног с элементами деревянной фермы при необходимости увеличить жёсткость и прочность конструкций;
  • узлы соединений стропил с целью их удлинения.

Узлы фермы

Кроме того, в зависимости от способа соединения есть возможность получить жёсткое или скользящее крепление. Следует помнить, что жёсткое крепление требует внимательного подхода. Погодные условия могут спровоцировать расширение или сжимание древесины, что опасно образованием деформационных изменений несущих стен.

Жёсткие узлы соединений

  • врубка на стропильной ноге. Глубина врубки не должна превышать треть по высоте доски, а стропила должны упираться в мауэрлат и фиксироваться парой гвоздей под углом и одним крепежом, вбитым вертикально.
  • выполнение нашивки подпорных брусов на стропильные ноги. Подшивка метрового бруска к стропильной ноге с упором в мауэрлат и боковым закреплением посредством металлических уголков.

Скользящие узлы соединений

Скользящее соединение узлов применяется для конструкций наслонных стропил. Висячий тип стропил обладает упором на коньковый прогон, а несущие стены не испытывают распорных нагрузок. Именно по этой причине такая стропильная система не нуждается в скользящем закреплении узлов.

Скользящее крепление

Как правильно произвести расчёт

Непосредственно перед расчётом следует определиться с эксплуатационными нагрузками:

  • постоянными, включающими суммарный вес предполагаемого кровельного покрытия, кровельного пирога и обрешётки;
  • переменными, зависящими от погодных и других условий;
  • особыми, предполагающими установку любого оборудования на кровле.

Основные этапы расчётов производятся с учётом следующих правил:

  • расчёт нагрузок выполняется на каждый квадратный метр монтируемой кровли;
  • для расчёта деревянных стропильных ферм необходимо учитывать тип и породу древесины;
  • параметры сечения и размеров стропильной конструкции зависят от угла кровельного уклона и размеров строения;
  • следует учитывать разницу в расчётах для наслонных и висячих стропильных систем.
Самой простой деревянной стропильной фермой является конструкция, базирующаяся на соединении треугольником боковых сегментов и основания.

Для пролётов более шести метров конструкцию требуется усилить посредством подкосов и стоек. Их количество, а также параметры сечения и место монтажа также следует учитывать при расчётах.

Для получения качественных расчётов с минимальным уровнем погрешности рекомендуется использовать специальные компьютерные программ.

Изготовление своими руками

Чтобы правильно изготовить, необходимо обратить особое внимание на разметку стропил. Все без исключения детали будущей кровельной конструкции изготавливаются на земле, для удобства формирования фермы целесообразно использовать специальные козлы.

Стропильные фермы рекомендуется предварительно собирать «наживую». Это правило в первую очередь касается торцевых ферм. Готовая конструкция должна устанавливаться параллельно устанавливаемой стене и иметь строго вертикальное положение. Правильность сборки и установки проверяется временным креплением и натягиванием шнура от нижнего угла каждой фермы к вершине противоположной конструкции.

Технология проведения монтажа

Монтаж деревянных стропильных ферм имеет некоторые особенности и выполняется в соответствии с определённой технологией:

  • концы ног деревянных ферм должны опираться на мауэрлат, который расположен сверху несущих наружных стен;
  • при показателях ширины пролёта между стенами меньше шести метров для монтажа систем наслонного типа допускается не выполнять установку промежуточных подпорок;

    Крепление каркаса к стенам и возведение

  • если показатель ширины пролёта находится в диапазоне от десяти до двенадцати метров, требуется монтировать одну промежуточную подпорку, а при больших размерах пролёта устанавливаются две такие подпорки;
  • монтаж ферм следует выполнять снизу вверх, а отправной точкой служит установка промежуточных подпорок, лежней и подкладных досок;
  • следующим этапом самостоятельного монтажа ферм является установка стоек, выверить которые можно отвесом, а фиксируются эти элементы парой специальных раскреплений;
  • далее подготовленные деревянные фермы укладываются с выступом на опорную балку в тридцать сантиметров и фиксируются болтами и скобами.

Установка ферм завершается монтажом подпорок и обрешётки. Следует помнить, что эксплуатационные и технические характеристики готовой кровли полностью зависят от типа деревянных ферм и качества их монтажа.

Подробнее о монтаже и креплении своими руками смотрите в видео.

netosadkam.ru

Деревянные стропильные фермы. Плюсы и минусы ферм

Ферма или не ферма, вот в чем вопрос

Свой каркасный дом я проектировал на протяжении более года, поэтому и многие его элементы часто менялись: размеры, планировка, узлы каркасного дома. На одном из этапов я решил делать деревянные стропильные фермы вместо  стропильной системы.

Технические требования к моей крыше следующие:
Пролет 8,75 метров.
Снеговая нагрузка 240 кг на м2

Угол кровли мне хотелось 25-26 градусов, поэтому ветровая нагрузка минимальна около 25 кг на м2.

Изначально мы рассчитали обычную стропильную наслоенную систему, она выглядела так:

Чем мне не нравится эта стропильная система:
Доска 200 на 50 тяжеловата (а в ферме используются доски 100 на 50 и 150 на 50). Но нет ничего невозможного!

В итоге от ферм я отказался, так как крыша оказалось очень простой. Поэтому решили поставить стропильную ферму товарищу. Выглядит она вот так:

Что такое ферма?

Деревянная ферма в каркасном доме — это такая стропильная конструкция, когда вся нагрузка магическим образом распределяется внутри самой конструкции, что позволяет перекрывать большие пролеты без каких-либо опор. Разрабатывается хорошими проектировщиками каркасных домов, такими, как у нас.

Плюсы ферм:
Ферма не требует пятой опорной стены, а значит, я могу сделать планировку более свободной
Можно поставить внутренние стены уже после наружных под крышей и не тянуть с закрытием контура
Фермы удобно и быстро монтировать
Фермы собираются на полу, не нужно лишнего прыгать по крыше
Фермы можно демонтировать, надстроить второй этаж и снова смонтировать
Фермы требуют меньше трат материала
Нет проблем с утеплением (даже в углах фермы высота утеплителя 400 мм)

Минусы ферм:
Нужны фанерные накладки
Нужно много крепежа — около 10 тысяч гвоздей
Необходим расчет специалиста ( но можно найти похожий вариант)
Нужны как минимум два человека, а лучше четыре для установки ферм

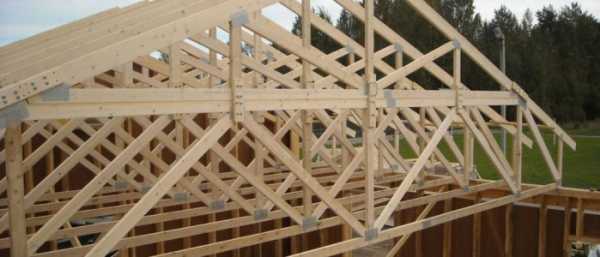

Фото производства ферм (не мое, с форумхауса)

Видео подъема деревянных ферм на каркасный дом:

Видео монтажа деревянных ферм на каркасный дом:

Поскольку я очень много менял решений на протяжении строительства моего дома, менял размеры и планировку бессчетное количество раз, в итоге я принял итоговое решение для себя не делать ферму, а самую обычную стропилку, о чем вы и можете прочитать в следующих постах.

Однако с удовольствием познакомлю вас  с компанией, которая производит деревянные фермы для любых домов, обращайтесь за контактами.

karkasgid.ru

Как сделать ферму стропильную? — 1pokryshe.ru

Устойчивость изготавливаемых крыш будет зависеть от качества ее несущей конструкции, в основе которой находится ферма стропильная. Данное изделие должно выдерживать существенные нагрузки, которые состоят из веса пирога кровли, а также массы снега, который накапливается в зимний период времени. Оказывает влияние и сильный ветер. Фермы нужны для того, чтобы распределять нагрузку, которая передается на кровлю и стенки здания. Данное сооружение изготавливается в большинстве случаев из древесины, однако есть и другие варианты.

Виды стропильных ферм.

Для сооружения ферм можно использовать рейки, бруски или лес-кругляк. Для скрепления некоторых деталей ферм из брусков можно использовать способ врубки, а если элементы изготавливаются из реек, то нужно будет использовать гвозди или болты.

В процессе строительства зданий больших габаритов, длина пролета которых составляет более 16 м, современные мастера используют фермы, которые имеют растянутые металлические стойки. При использовании подобных деталей из дерева проблематично выполнить скрепление узлов, поэтому допускается использовать исключительно металлические детали.

Стропильная ферма из дерева требует существенных трудовых затрат при установке. Если возводить комбинированную ферму, то процесс строительства пройдет гораздо быстрее.

В большинстве случаев в процессе строительства жилых построек не используется метод возведения крыши с открытыми элементами.

Выбор схемы фермы

Рисунок 1. Схема треугольной стропильной фермы.

Выбор формы конструкции нужно делать исходя из таких факторов:

  • материал, который используется для покрытия;
  • тип скрепления деталей фермы;
  • схема расположения деталей.

Если будет устраиваться плоская кровля, уклон которой не превышает 12°, то ферма должна быть прямоугольной или трапециевидной.

При более существенных уклонах крыши и покрытиях с большим весом нужно использовать изделия треугольной формы.

Высоту фермы можно рассчитать по такой формуле:

  • для треугольной конструкции — 1/5*L;
  • для прямоугольной постройки — 1/6*L, где L — длина пролета фермы.

В большинстве случаев в строительстве используется стропильная ферма в форме треугольника. Выбор формы стропил будет зависеть от того, каким способом фермы будут закрепляться к стенкам здания. Если скомбинировать строительную ферму со стропилами под наклоном, то будет возможность создать односкатные или двускатные постройки с различным уклоном.

Чтобы добиться нужной устойчивости односкатной фермы, понадобится установить связывающие приспособления для нескольких поясов. Связки можно сделать из деревянных реек, их надо разместить в основании центральной стойки. Обыкновенная ферма треугольной формы изображена на рис. 1.

Рисунок 2. Варианты установки стропильных ферм.

Элементы, которые нужно будет подготовить:

  • металлические стойки;
  • деревянные бруски;
  • болты;
  • отвес;
  • устройство для сварки;
  • металлические уголки;
  • антисептические средства;
  • профильные трубки;
  • скобы.

Вернуться к оглавлению

Конструкции в форме треугольника

Наиболее простое сооружение используют для частных домов с длиной пролета менее 6 м, в которых нет внутренней несущей стенки. В данном случае ферма будет опираться исключительно на стенки постройки с внешней стороны. Подобная ферма состоит из таких элементов: стропила, затяжки и 2 подкоса. Если ширина пролета превышает 6 м, то понадобится установить подкосы и деталь для опоры. Затяжки, которые закрепляются на фермах, в большинстве случаев затрудняют передвижение по чердаку.

В качестве опорных элементов чаще всего используются не стенки здания, а специально смонтированный брусок. Исключением являются лишь постройки из бревен, при строительстве которых брусок для опоры не будет использоваться, так как его функции будет выполнять верхний венец сруба. Если постройка возводится из железобетона, то установка подстропильной фермы является обязательным условием. Задача подобной конструкции — равномерно распределять нагрузки на стенки. Подстропильные фермы являются прочными постройками, которые сооружаются из металла. Детали фермы скрепляются с помощью болтов. Другой вариант — использование сварочного устройства. В исключительных случаях используются изделия из железобетона.

Вернуться к оглавлению

Как рассчитать систему стропил?

Схема стропильной системы.

Чтобы выполнить расчет системы стропил, понадобится учитывать все нагрузки, которые будут передаваться на стропила.

Нагрузки разделяются на следующие виды:

  1. Непрерывные (вес пирога кровли).
  2. Временные (нагрузка от ветра, вес снега, людей, которые поднимаются на крышу для выполнения ремонтных работ).
  3. Особые. К данному виду можно отнести, к примеру, сейсмическую нагрузку.

Определение нагрузки снега нужно выполнять исходя из климатических условий определенного региона. Понадобится использовать такую формулу: S = Sg * u, где u — коэффициент, который зависит от уклона кровли, а Sg — расчетный показатель веса нагрузки снега на 1 м² покрытия. Данный параметр надо определять по таблицам. В процессе определения нагрузки ветра надо учитывать следующие показатели:

  1. Высота конструкции.
  2. Тип местности.
  3. Нормативное значение нагрузки ветра.

Нужные таблицы и расчетные формулы можно найти в строительных нормах. В большинстве случаев данные расчеты производятся проектировщиками. Если планируется рассчитать ферму самостоятельно, то нужно знать, что малейшая ошибка может привести к тому, что система кровли будет ненадежной.

Вернуться к оглавлению

Как сделать фермы самостоятельно?

Инструменты для установки стропильных ферм.

Раньше фермы подобного типа сооружались на стройплощадках, однако сегодня подобные конструкции изготавливаются в заводских условиях.

Изготовление ферм выполняется на специальном оборудовании.

Если выполняются конструкции из дерева, то они должны пройти обработку защитными средствами, которые способны предотвратить гниение.

Благодаря применению новейших технологий можно соорудить изделия подобного типа для крыш различных форм.

Можно изготовить как фермы полностью, так и их отдельные детали, которые в дальнейшем будут собраны в единую конструкцию на стройплощадке.

Вернуться к оглавлению

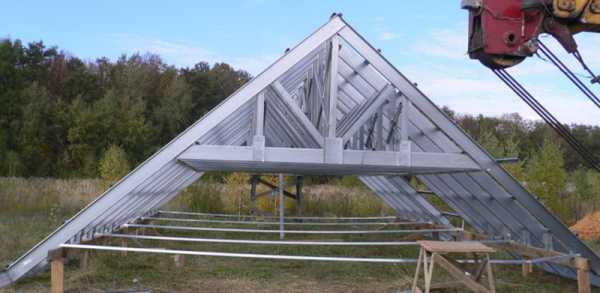

Постройки из стали и железобетона

В приватном строительстве достаточно часто применяются и постройки из стали. Типы ферм могут быть следующими:

  • треугольные;
  • полигональные;
  • с несколькими поясами.

Если в планах сооружение мягкой крыши, то можно использовать фермы двух последних типов. Для листовых материалов подходят изделия треугольной формы. В индустриальных условиях изготавливаются конструкции из стали стандартных размеров, которые подходят для пролетов, длина которых составляет 18, 24 и 36 м.

Пояса ферм и решетки изготавливаются из металлических уголков. Рациональной является постройка, пояса которой сооружаются из широкополочных балок. Подобные конструкции легко изготавливать. Чтобы соорудить такие элементы, понадобится лишь небольшое количество материалов. Однако изделия являются прочными и надежными.

Схема устройства фермы из профильной трубы.

Подстропильная ферма из стали отличается от стропильной наличием дополнительного пояса. Они имеют стандартные размеры. В процессе возведения частных домов в большинстве случаев используются стальные изделия, которые сооружаются из профильных трубок прямоугольного сечения. Подобные конструкции имеют меньший вес, чем изделия, которые сооружаются из металлического уголка.

Подобную конструкцию можно соорудить на стройплощадке с помощью сварочного устройства.

Чтобы сделать фермы, рекомендуется использовать гнутые трубки. Сталь должна иметь толщину приблизительно 2-4 мм.

В современных строительных работах используются и железобетонные фермы. Подобные фермы лучше всего монтировать на крыши построек небольшой высоты, которые испытывают существенные нагрузки на покрытия. Фермы из данного материала можно разделить на:

  1. Раскосные и безраскосные изделия.
  2. Конструкции для кровель с небольшим уклоном.
  3. Треугольные конструкции.

При возведении жилых построек изделия из железобетона используются редко. К недостаткам таких ферм можно отнести немалый вес и сложность установки.

Вернуться к оглавлению

Как установить подобные фермы?

Варианты установки ферм для крыши можно увидеть на рис. 2. На начальном этапе нужно рассчитать уровень перепада стенок. Для этого нужно использовать такую формулу: H = Ш * tg L, где H — перепад стенок, Ш — расстояние между стенками для опоры, tg L — тангенс уклона конструкции.

На следующем этапе нужно будет подготовить необходимое количество стропил из древесины и покрыть их специальными средствами для защиты. Далее устанавливается балка для опоры. Толщина планки должна соответствовать толщине стенки, ее нужно жестко зафиксировать и покрыть гидроизоляционным материалом. При закреплении опорной рейки надо следить за тем, чтобы ее основание было горизонтальным. После того как будет выполнена фиксация мауэрлата, на нем следует разметить места монтажа стропил и вырезать специальные углубления соответствующих размеров.

Далее монтируются стропильные ноги. Подготовленные стропильные фермы следует уложить так, чтобы они примерно на 25 см выступали за основание планки для опоры. Элементы рекомендуется укрепить с помощью скоб.

На следующем этапе выполняется монтаж подпорок и каркасной конструкции. Подпоры обязательно нужно установить в случае, если длина стропил превышает 4,5 м. Поверх смонтированных стропильных ног понадобится набить рейки обрешетки.

Фермы являются несущими конструкциями крыши. Поэтому к их сооружению надо отнестись ответственно.

Соблюдение правильной последовательности действий позволит исключить основные ошибки при монтаже подобных элементов крыши.

1pokryshe.ru

РубрикаРазное

Добавить комментарий
