Плывун на участке что делать – что это такое, чем грозит, как с ним бороться

что это такое, чем грозит, как с ним бороться

Представьте: начинаете вы копать яму для хозяйственных нужд, рыть колодец или готовить почву под фундамент. Стоите хоть и не на монолитной (земля все-таки), но на достаточно твердой поверхности… и вдруг резко проваливаетесь вниз. Это вы нарвались на плывун.

Начиная с определенной глубины, плывун может оказаться в любом месте вашего участка. Пока не станешь копать или не сделаешь геологическую экспертизу, никогда не узнаешь, где он. Плывун имеет способность передвигаться. Узнав о наличии плывунов в земле, люди боятся капитально строиться. Известны случаи, когда из-за плывуна при установке бетонных колец для колодца многоцентнерные конструкции внезапно сдвигались и хоронили под собой строителей…

А бывает, хозяева и в голову не берут, что вся их земля в плывунах, они с ними просто не сталкиваются. Тут уж как повезет.

Явление природы – плывун

Плывун – это насыщенный водой слой почвы размером от 2 до 10 метров, который способен двигаться под землей в вертикальном направлении. Он может обнаружиться на глубине от метра и ниже.

Плывун – герметичный объект (пока его не заденешь). Мельчайшие частички почвы, из которых он состоит, в силу своей насыщенности водой играют роль смазки по краям плывуна, поэтому он так легко перемещается под землей.

Для понимания явления дадим очень упрощенное сравнение с плывуном. Представьте шарик (хотя вообще-то плывун больше похож на амебу), покрытый сверху скользким слоем и находящийся в толще таких же, только не скользких шаров или другого материала, в котором возможно движение. Как он будет перемещаться, какое действие извне будет влиять на это? Ответы на эти вопросы дадут примерное представление о том, как может вести себя плывун в земле. А если наш условный шарик-плывун задеть чем-то острым, то прорвавшаяся из него наружу масса, доселе находившаяся под давлением, окажется тоже очень скользкой и будет стремиться вверх.

Плывуны классифицируют как:

• Истинные. В их составе находятся мельчайшие частички глины, песка и органики, которые, с одной стороны, как бы склеивают почву в ту самую «амебу», а с другой – обеспечивают ей большую подвижность, и в итоге получается крайне проблемная для хозяев участков скользкая и непредсказуемая масса под землей.

Почвы, в которых обнаруживают истинные плывуны, это, в основном, глинистые пески, супеси, суглинки.

• Ложные. Состоят только из песка и воды. Если такой плывун задеть, повредить, то содержащаяся в нем жидкость начинает выходить наружу вместе с песком. Не так разрушительно, как в первом случае, но все же доставляет ощутимые неприятности при строительстве.

До сих пор даже у ученых нет однозначного ответа, почему образуются плывуны. Логично, что больше всего их выявляется в местах с насыщенными водой почвами. Московская область в этом отношении находится в большой зоне риска. Но даже в пустыне есть образования, схожие по действию с плывунами. Речь о страшных зыбучих песках.

Впрочем, нашего человека «жизнь» плывунов, в основном, начинает интересовать ровно с того момента, когда нужно углубляться в землю.

Плывун – опасная находка

Риск встретиться с плывуном возникает в случаях, когда нужно:

• выкопать колодец;
• подготовить место под фундамент капитальной постройки, дома;
• вырыть глубокую яму, например, для бассейна.

Капитальным постройкам при плывунах быть

Плывуны были, есть и будут в почве всегда, и во все времена люди рыли колодцы и ямы, строили прочные дома.

Сегодня проще всего будет доверить это дело бригаде специалистов. Профессионалы возьмут на себя все риски, связанные с плывунами, выявят наличие этих опасных объектов, обойдут их, дадут экспертный совет: где на участке копать можно, на какую глубину, какие постройки здесь вообще допустимы и т. п.

Если вы все же решили поработать самостоятельно:

1. Узнайте, сталкивались ли с плывунами ваши соседи. Если да, велика вероятность, что и вы обнаружите у себя эту «скользкую находку».
2. Поинтересуйтесь у соседей, как они решали проблему с плывунами. Так у вас появится возможность воспользоваться их положительным опытом, а отрицательный – отбросить.
3. В идеале надо бы заказать инженерно-геологическую экспертизу, но учтите, что это дорого – при копке колодцев далеко не каждый хозяин готов задействовать такие силы.
4. Ищите возможность обойти плывун, это реально, если он небольшой.
5. При копке старайтесь как можно быстрее пройти сквозь плывун – на большую глубину. Это довольно распространенный способ. К нему можно добавить маленькую хитрость. Зимой, когда грунт промерзает, а вместе с ним замерзает и вода, плывун утихомиривается.
6. Используйте защиту при выполнении работ, например:

• Шпунтирование. «Шпунты» – специальные устройства, предназначенные как раз для прохождения плывуна, они оснащены острыми кромками.
• Осадные кольца.
• Опалубку.

Еще сложнее устанавливать фундамент в нестабильной почве с плывунами. В любой момент земля может «поехать», стены дома потрескаться.

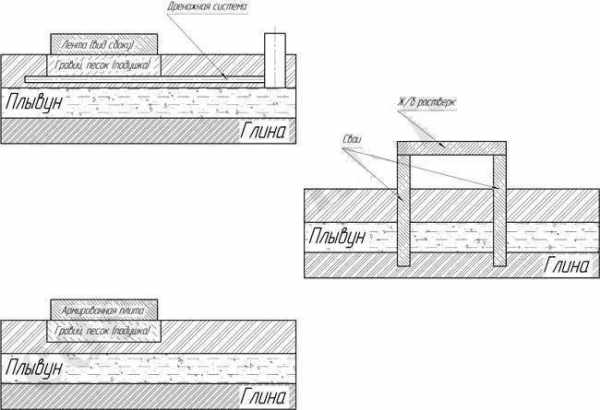

Возможные решения строительства фундамента в земле с плывунами:

• Установить хороший водоотвод, дренаж на участке – так появляется вероятность, что плывун не будет подпитываться и «успокоится».

Есть способы осушения плывуна с помощью профессионального оборудования, но в частном строительстве его используют редко, т. к. это слишком дорого.

• Строить дом на сваях, которые уходят в землю на глубину ниже уровня плывуна.
• Строиться на плитах. Толстая, широкая, тяжелая и прочная плита ляжет поверх грунта с плывуном и оградит установленный на ней дом от негативных воздействий.
• Использовать ленточный фундамент, т. к. «ленты» лучше распределяют нагрузку, неизбежно возникающую при движении грунта.
• Всевозможными способами укрепить, стабилизировать почву поверх плывуна, например, насыпать так называемую «подушку» из песка, гравия. Она должна быть не менее 30 см высотой.
• Вокруг готового дома имеет смысл сделать как можно более широкую отмостку.

Конечно, можно считать участок, где-то в глубине которого скрываются плывуны, бедой для хозяев. Но конструктивнее осознавать, что это просто особенность почвы, которую надо уметь учитывать перед проведением всех необходимых земляных работ.

И последнее. Так или иначе обойдя плывун, приспособившись к его наличию на участке, хозяева порой вовсе о нем забывают. Это не совсем правильно. О почве с плывунами все же надо помнить.

Если речь о колодце, то при чистке (а она обязательно потребуется с годами). Известны случаи, когда человек спускался работать на дно колодца, а там его начинало засасывать.

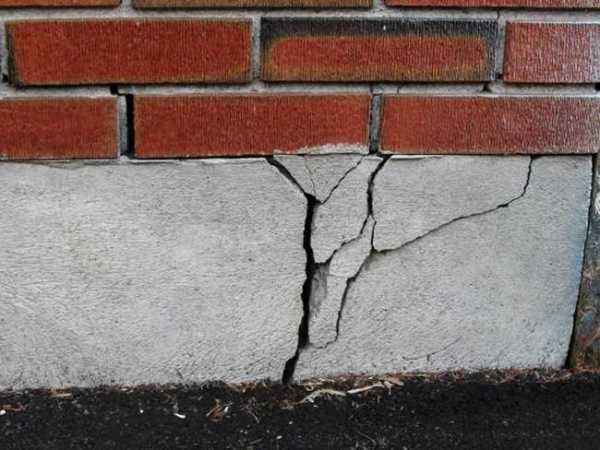

При пользовании домом, бассейном нужно быть готовым к тому, что фундамент все же может дать трещину, и лучше его почаще проверять, чтобы исправить проблему на ранней стадии.

taxi-pesok.ru

Что такое плывун? Уникальные подземные фото

Давно хотел написать пост про плывун и наглядно на фотографиях и картинках показать, что это такое.

Я уже немного писал об этом в своем посте про скважину-иглу. Здесь немного дополню.

Итак на участке под землей с уровня где-то 3-3.5 метра и до глубины 10 метров расположен водонасыщенный песок — плывун.

Мы пробовали сделать скважину обычным способом — сделали разборный бур из нескольких секций и начали бурить.

Для удобства мы установили треногу.

До глубины 3 метра все шло хорошо. Затем начались проблемы с плывуном. Сколько мы не вынимали песка, глубина погружения бура практически не менялась. Это обычное явление на плывунах.

В песке под землей образуется полость пустоты с водой. Эта полость растет в ширину и практически не углубляется. Так можно вычерпать хоть несколько тонн песка, пока не образуется подземная пещера и грунт сверху не провалится вниз. 🙂

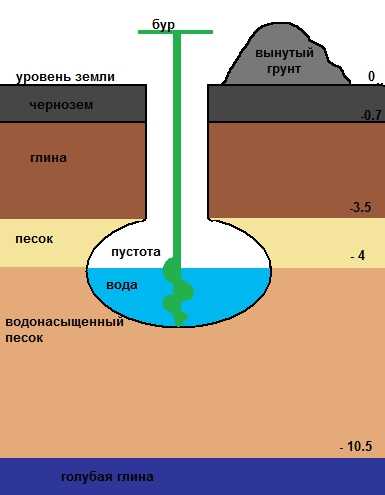

Вот как выглядит такой процесс на схеме.

Схема образования полости при бурении плывуна

А вот как это выглядит в реальности. Выкладываю уникальные подземные фото плывуна и образовавшейся в результате бурения полости. Мы опускали фотоаппарат на веревке в скважину.

Первое фото на глубине примерно 3.5 метра в переходном слое между глиной и песком. Т.е. там где нормальная скважина переходит в пустотную полость.

Переход между глиной и плывуном

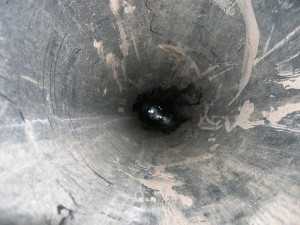

Следующие два фото сняты ниже — на глубине около 4-х метров.

На этом уровне видна шарообразная полость заполненная на половину водой. Из-за таких полостей бывают провалы грунта над плывунами.

Также видны корни растений повисшие в пустоте. Оказалось, что многие травы дорастают корнями до 4 метров! Мы не ожидали, если честно.

Вот так обваливается песок в плывуне. Бурить обычным способом бесполезно. Просто будем увеличивать подземную пещеру. 🙂

Подземная полость в плывуне

Корни растений свисают в полость от плывуна

Чтобы решить такую проблему нужно применять обсадную трубу. Которая не даст песку обваливаться, и бур пойдет потихоньку вниз. Полости при этом не будет. Обсадную трубу нужно периодически забивать все глубже и глубже. На рисунке я пририсовал обсадную трубу красным цветом.

Бурение плывуна с обсадной трубой

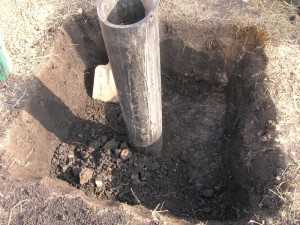

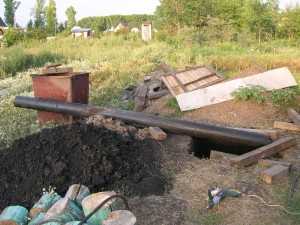

Так мы и сделали. Опустили в скважину обсадную трубу.

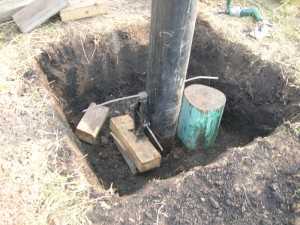

Затем мы стали бурить внутри обсадной трубы и пробовать просаживать ее все глубже и глубже, периодически выкачивая песок с водой вибрационным насосом Ручеек.

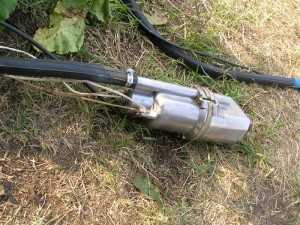

Вибронасос для прокачки плывуна

Мы по неопытности совершили три ошибки:

1. Обсадную трубу надо брать железную. Мы взяли пластиковую, которая при забивании аммортизирует и не идет в глубь. Кроме того, у пластиковой трубы толще стенки. Это тоже не на пользу.
2. В обсадной трубе не должно быть отверстий. У нашей же трубы было очень много насверленных дырок. Так как взяли в качестве обсадной трубы то, что было под рукой.
3. Воду из скважины выкачивать нельзя. При этом увеличивается внешнее сдавливание песком обсадной трубы и ее трудно забивать глубже. Можно даже сказать больше — лучше заливать внутрь обсадной трубы воду или глинистый раствор, тем самым создавая давление внутри ствола обсадной и помогая продвигать ее все ниже и ниже.

Итог: у нас ничего не получилось. Покупать стальную обсадную мы не стали, а просто забили рядом скважину-иглу — отчет об этом я уже писал раньше. Пластиковую обсадную сначала хотели вытащить домкратом, но потом решили не мучаться и оставили в земле (нижний ее край на глубине 4-5 метров в воде), пользуемся ею как холодильником. Опускаем туда три бутылки пива на веревке. 🙂 При желании оттуда можно выкачать ведро грязной воды с песком, но такой необходимости нет.

Ну и напоследок схема установки нашей скважины-иглы со всеми подземными слоями. Надеюсь кому-то мой пост был интересен. Буду и дальше делиться опытом.

Почитайте также, как я пробовал очищать воду от железа с помощью белизны.

ogurzov.ru

возможные варианты и меры безопасности

Возведение фундамента на плывуне является сложным процессом, так как здесь приходится учитывать специфику глубинного залегания почвенных слоев, перенасыщенных влагой. Необходимо проектировать строительные работы таким образом, чтобы не нарушить крайне неустойчивые образования.

Виды и особенности плывунов

В основе даннной особой разновидности почвы – вода и мелкозернистый песок, эта плавучая масса (что и обуславливает название) не приспособлена для больших нагрузок. Если неправильно спроектировать фундамент, дом может изрядно просесть. Встречаются плывуны истинные и ложные.

Истинного происхождения

Такой грунт состоит из суглинка, глинистого песка, супесей, он проявляет высокие гидрофобные свойства. Почва быстро и обильно впитывает воду, частицы характеризуются молекулярным взаимодействием. Плывуны можно узнать по специфической пленке, имеющей минимальную степень очистки. Для определения сущности почвы можно использовать внешние признаки: на дне скважины появляется «цементное молочко», когда оттуда извлекают пробу, последняя моментально расплывается. Чтобы в точности удостовериться в наличии на участке подобной почвы, пробу необходимо исследовать в лаборатории.

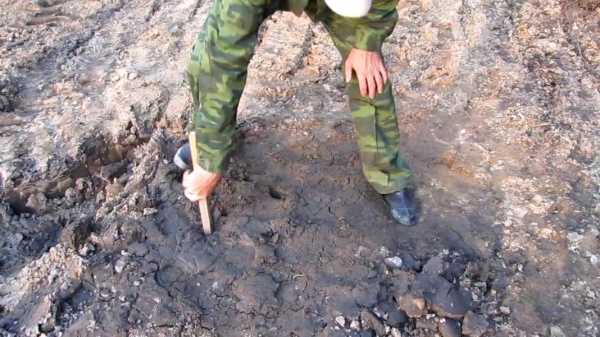

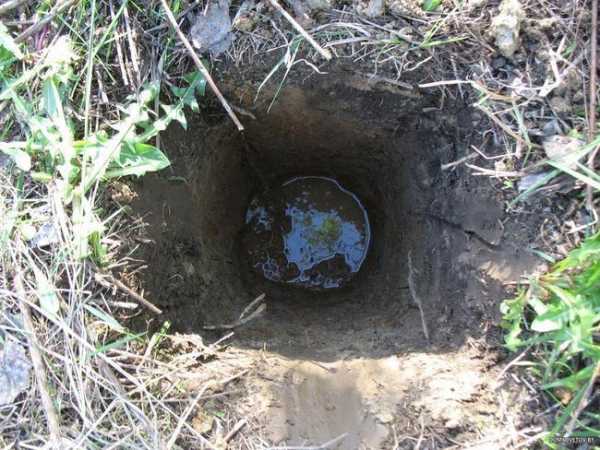

Как выглядит плывун

Яма, вырытая на такой территории, быстро заполнится водой, притом жидкость будет иметь красноватый оттенок. По мере высыхания в ней образуется плотная, тягучая масса. Подобная плавающая прослойка может стать причиной усложнения монтажных работ, так как в процессе строительства почва способна проникнуть в любые углубления. В таких условиях труднее сформировать закрытый контур.

Ложного происхождения

Основным компонентом в данном случае служит гравиевый песок. Образования не столь опасны, как в предыдущем случае, так как в составе не присутствуют крепкие молекулярные связи. Жидкость, появляющаяся на дне, обычно светлая, она быстро испаряется, в результате формируется рыхловатая масса.

Типы допустимых фундаментов для плывунов

В подобных непростых условиях специалисты проектируют ленточные, плитные и свайные основания. Каждая из разновидностей целесообразна в конкретных ситуациях, которые будут рассмотрены далее.

Ленточный

Если плывун находится не глубже 1,5 м в грунте слабопучинистого типа, оптимальным решением станет мелкозаглубленный ленточный фундамент. В том случае, когда в проекте здания предусмотрен полноценный подвал, цоколь обустраивают таким образом, чтобы он возвышался над уровнем земли (здесь нельзя погружать дополнительные конструкции в почву).

Плитный

Такое основание целесообразно на влажном и пучинистом участке, если неустойчивый слой находится достаточно глубоко. Расходы на материалы и монтажные работы в случае с плитным фундаментом будут существенно выше, по сравнению с ленточным. Но подобное решение характеризуется высокой устойчивостью и впечатляющими эксплуатационными возможностями.

Второе название строительной методики – плавающее основание. Во время заморозков и пучения почвы такой фундамент выдерживает серьезные нагрузки, так как способен смещаться вместе со строением, не приводя к повреждению последнего.

Свайный

Если плывун находится близко к поверхности, единственный безопасный выход – установка свайного фундамента. Этот вариант будет уместен только в том случае, если под водонасыщенной прослойкой имеется плотный устойчивый пласт. Условия соответствуют влажным пылеватым супесям, их крайне сложно осушить, поэтому легче установить сваи.

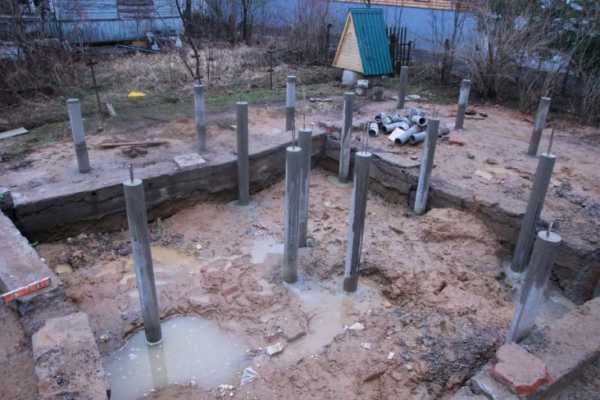

Свайный фундамент на плывуне

Преимущества решения:

• универсальность – возможность применения во всех типах почвы;
• возможность организации работ без привязки к погодным условиям;
• высокие несущие характеристики;
• ограниченный список необходимых земляных работ.

По сравнению с ленточным фундаментом, себестоимость свайного почти вдвое ниже.

Как сделать фундамент на плывуне: технологии и правила

Инструкция по возведению полностью зависит от выбранного типа основания, в связи с чем стоит привести подробное руководство относительно каждого варианта.

Строительство ленточного фундамента

После исследования участка составляют чертежи будущей конструкции, в которых указывают толщину, габариты сегментов, особенности заливки. Участок очищают от мусора и растительности, выравнивают, закладывают на нем котлован.

Чтобы предотвратить капиллярный подъем воды снизу, вводят систему горизонтального дренажа. Максимально допустимая глубина котлована – 70 см, на дне создают щебеночную подушку, сверху ее покрывают крупнозернистым песком, увлажняя и трамбуя его.

Высота опалубки должна соответствовать будущему цоколю, ее изготавливают из металла, ламинированных досок либо пластика, удобнее всего использовать разборные вариации. Полость заполняют рубероидом или гидроизоляционной пленкой, выполняют армирование.

Ленточный фундамент на плывуне

Для заливки необходим высококачественный бетон, при его введении используют вибраторы, чтобы избавиться от воздушных пузырей. Поверхность выравнивают и оставляют для загустения минимум на 26 дней. Фундамент необходимо закрыть пленкой, чтобы предотвратить разрушительное воздействие солнца и атмосферных осадков.

Когда бетон высохнет, можно приступать к гидроизоляционным и утеплительным мероприятиям. Далее котлован засыпают песчаным грунтом.

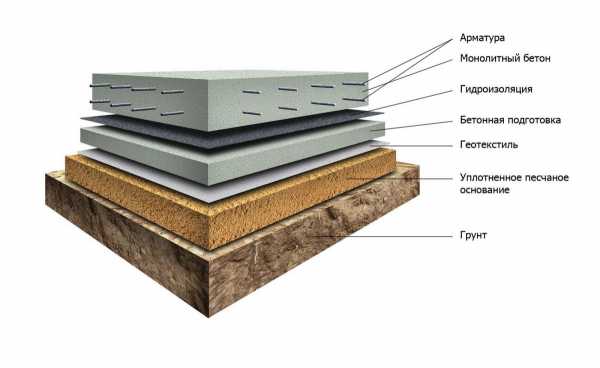

Технология создания плитного фундамента

Чертеж конструкции составляется с учетом специфики участка. Рассчитываются толщина и размер оптимальной плиты, способ и место ее размещения. Рабочую зону расчищают, выравнивают и засыпают 50-сантиметровым слоем щебня. Заготовку тщательно трамбуют и пропитывают водой. Площадку размечают с помощью шнура и кольев.

Прокладывают поземные участки канализационных и водопроводных коммуникаций. До заливки основания выполняют все теплоизоляционные и гидроизоляционные мероприятия. Подсыпку, состоящую из пенополистирола и утеплителя, укладывают на заготовку, ее покрывают рулонной гидроизоляцией.

Опалубку формируют из панельных щитов либо досок высотой не менее 50 см. Материал должен быть прочным, способным выдержать большую нагрузку из-за веса бетона. Подготовленную поверхность застилают полиэтиленом так, чтобы стыки можно было зафиксировать с помощью скотча. Благодаря пленке бетонный раствор останется внутри опалубки, не вытечет. Такая плита в случае пучения грунта будет подвижной.

Плитный фундамент на плывуне

Армирование выполняют с помощью рифленых прутьев, диаметр которых находится в пределах 1,2-1,6 см. Материал укладывают в виде сетки, зоны стыков укрепляют с помощью проволоки. Арматуру укладывают на пластиковые направляющие, она должна полностью погрузиться в раствор.

Опалубку заполняют бетоном, после выравнивания воздействуют на нее вибратором. Правило поможет расправить поверхность. Если погода сухая и теплая, раствор будет высыхать в течение 3-4 недель, в холодных условиях понадобится до 6 недель. Чтобы предотвратить намокание, фундамент укрывают полиэтиленом.

Свайный фундамент на плывуне

С участка удаляют верхний слой примерно на 10 см, на нем создают разметку в соответствии с составленным ранее чертежом. В зависимости от типа плывуна, будущего веса и габаритов здания рассчитывают оптимальное количество вводимых свай.

Специалисты предлагают использовать металлические либо бетонные конструкции, чаще всего применяется первый вариант. Установка металлических свай проще, имеет меньшую себестоимость, притом их эффективность и надежность не уступает бетонным. Стальные сваи монтируются без привлечения спецтехники, все манипуляции можно выполнить за пару дней.

Винтовые модификации не нуждаются в предварительном бурении, в процессе их ввинчивания в почву нет риска затопления, здесь не понадобится откачка воды. Все точки внедрения прописываются в чертеже, особое внимание уделяется угловым зонам, участкам, образующим пересечение стен, несущим конструкциям.

Ввинчивание стальных вариаций могут осуществить 2 рабочих с помощью специального поворотного рычага. В процессе постоянно контролируется ровность введения. Бетонные сваи подразумевают применение техники.

После того, как будет достигнут твердый слой, сваю погружают еще на 1 метр. По мере необходимости можно осуществить наращивание конструкции. Для удаления излишков понадобится болгарка. Для введенных свай на конечном этапе обустраивают обвязку.

Меры предосторожности при работе с плывунами

При случайном повреждении водонасыщенного пласта велик риск его прорыва, в этом случае вероятно затопление котлована. Сущность плывуна напоминает воздушный шарик, в который залили воду – в герметичном виде изделие не опасно, но во время разрыва поток невозможно контролировать.

Чтобы свести к минимуму неблагоприятные последствия, необходимо придерживаться рекомендаций профессионалов:

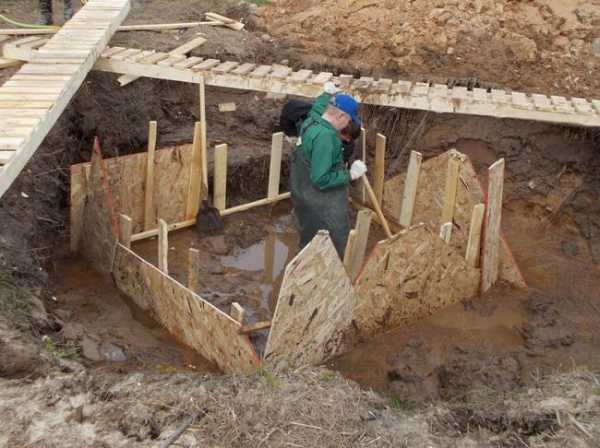

• укрепить с помощью деревянных щитов откосы траншей и котлованов;
• поручить одному из работников отслеживание с возвышения всех этапов работы на площадке, чтобы он в случае чрезвычайной ситуации мог предпринять экстренные меры;
• в удобном месте установить лестницу, которая позволит быстро подняться на поверхность, если возникнет разрыв.

Чтобы предотвратить появление проблем впоследствии необходимо тщательно исследовать застраиваемый участок. Профессиональное изучение поможет раскрыть грунтовые условия, на основе полученной информации выбирают экономически оправданный и безопасный алгоритм строительства.

Способы борьбы с плывунами

Чтобы построить фундамент дома на плывуне, нужно выбрать оптимальную из трех методик:

• формирование ограждений из шпунтовых стен;
• фиксация зоны залегания неустойчивого грунта;
• искусственное осушение.

В последнем случае организуется открытая откачка воды. Если пласт находится на глубине не более 600 см, лучше взять на вооружение иглофильтры, если уровень залегания ниже, понадобятся электродренажные аппараты.

Шпунтовые стенки способны перекрыть слой плывуна, они создают давление, ведущее к сдерживанию нагрузки. Шпунтованную доску вводят в почву до 10 м, если использовать металлическую продукцию, ее можно поместить до отметки 35 м. Этот способ нельзя использовать, если возле плывуна есть плотные слои грунта.

Фиксацию плывуна можно организовать тремя методами – замораживанием, силикатизацией либо цементацией. Наиболее эффективна силикатизация – в этом случае в почву закачивают жидкое стекло, что способствует увеличению прочности основания, ликвидации подвижности грунта. Замораживание крайне ненадежно, даже после воздействия мощных холодильных установок плывун в скором времени оттаивает.

Обязательный шаг – создание полноценной дренажной системы, залегающей ниже проблемного уровня. Плывун состоит из объединенных водой мелких частиц, дренаж способствует осушению этого участка, структура грунта обретает прочность. Во время эксплуатации строения важно периодически ревизировать систему – это ключевая мера безопасности.

Если плывун находится ниже уровня промерзания грунта, допустима установка ленточного монолитного основания с мелкой закладкой, здесь обязательным элементом станет гравийная засыпка. Если плывун расположен ниже 50 см от поверхности и имеет незначительную толщину, можно установить свайный фундамент (под водоносным слоем должна быть твердая почва).

stroypomochnik.ru

Фундамент на плывуне – в чем опасность, способы борьбы, особенности возведения

Наличие плывуна в составе грунтовых слоев осложняет возведение подземной части строения, а нередко способствует признанию участка непригодным для строительства. Но современные технологии позволяют справляться с особыми геологическими условиями и устанавливать фундамент на плывуне. Существует несколько вариантов устройства основания дома на неустойчивых грунтах. Их выбор обусловливается отметкой залегания плывуна относительно нулевого уровня, а также его толщиной.

Чем опасен плывун

Плывун является герметичным пластом, состоящим из водонасыщенного песчаного или супесчаного грунта, находящегося под давлением. Он имеет вязкую полужидкую консистенцию. Сам по себе такой слой не коварен, но при малейшем нарушении целостности плывуна, водная масса под напором начинает прорываться через вскрытие, вынося с собой песок и другие грунтовые частицы. В результате происходит:

• изменение гидрогеологического режима на участке;
• снижение несущей способности расположенных над плывуном грунтов;
• неравномерная осадка поверхности почвы;
• деформация сооружений, расположенных в непосредственной близости;
• разрушение инженерных коммуникаций.

Кроме того, плывуны, насыщенные глинистыми частицами, опасны в период промерзания грунта, так как подвергаются сильному пучению. Данный факт должен учитываться в проектной документации.

Основной трудностью возведения фундамента на плывуне является обеспечение невозможности оголения и повреждения монолитности водонасыщенного пласта.

В процессе проектирования и строительства дома на неустойчивых грунтах требуется принимать меры, связанные с нивелированием несущей способности земляных слоев. Необходимо помнить, что игнорирование предложенных проектировщиками мероприятий может привести к печальным последствиям, начиная от перекоса проемов и заканчивая серьезными просадками и разрушениями.

Способы борьбы

Осушить плывун в грунте под силу дренажной системе, расположенной ниже уровня залегания проблемного пласта. В дальнейшем она способна предотвратить его повторное появление, но для правильного функционирования дренажа потребуется систематическое проведение ревизионных проверок.

При глубоком расположении плывуна проложить дренажную систему бывает либо слишком сложно, либо материально невыгодно, какой бы совершенной она ни была, поэтому большее внимание уделяют выбору типа фундамента. При невозможности выполнения осушения, требуется остановиться на таком варианте устройства подземной части, который не допустит ее контакта с плывуном. В крайнем случае, сведет его к минимуму.

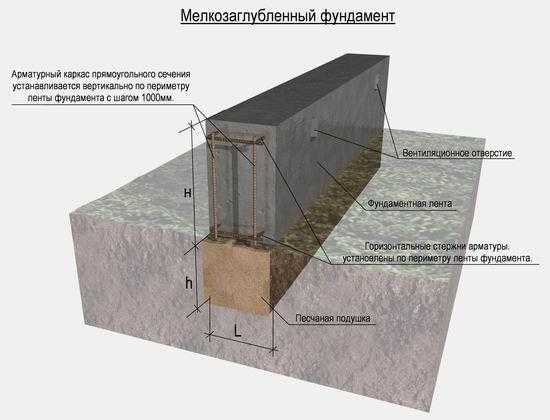

• Мелкозаглубленный ленточный фундамент подойдет для грунтовых условий с залеганием плывуна ниже отметки промерзания грунта.
• Свайный фундамент устраивается при расположении проблемного пласта небольшой толщины в пределах 0,5-1м от поверхности почвы в том случае, если под ним находятся устойчивые грунты, способные выдержать вертикальные нагрузки от будущего строения. Смысл заключается в прохождении сваями слабого слоя и их опоре на твердое основание.
• Плитный фундамент зарекомендовал себя с положительной стороны в ситуациях, когда плотные грунты располагаются на большой глубине (более 6 метров), а плывун – на малой (около 1-1,5м).

При высоком уровне грунтовых вод и близком от поверхности земли расположении плывуна, нередко рассматриваются варианты предварительного возведения на строительной площадке насыпи из непучинистых грунтов. Трамбовка песчано-гравийных слоев, в этом случае, должна производиться без привлечения тяжелой техники, так как усиленные нагрузки оказывают на плывуны негативное воздействие.

Грунтовые условия строительной площадки определяют путем геологических исследований. При этом уточняют уровень подземных вод, глубину расположения плывуна и его толщину. О возможном расположении на участке проблемного грунта могут рассказать соседи, уже построившие дом. Но если таковых не найдется, следует попробовать самостоятельно определить его наличие или отсутствие.

Вероятность обнаружения плывунов в низинах, на ранее заболоченных участках или в местах, где был хотя бы маленький водоем, довольно высока.

Узнать о проблемном слое можно, выкопав шурф или пробурив скважину на площадке застройки на глубину более нормативного показателя промерзания грунта в данном регионе. Если выемка заполнится жидким песком, а ее стенки оплывут, то вполне можно утверждать о том, что плывун на участке присутствует. Для определения толщины пласта следует вызвать специалистов, так как самостоятельно узнать, насколько он заглублен, не получится.

Особенности устройства фундамента на плывуне

Чтобы верно возвести фундамент на плывуне своими руками, потребуется выполнить определенные правила, рекомендованные специалистами. Приведем наиболее значимые из них.

Для земляных работ не следует привлекать тяжелую строительную технику, поэтому траншеи для монолитных лент и плит придется копать вручную. В связи с данным обстоятельством, застройщики отдают предпочтение свайным конструкциям, исключающим большой объем работ.

Наличие в плывунах воды и глинистых частиц подразумевает, что грунт является пучинистым. Вне зависимости от его глубины залегания, сезонные деформации почвенных слоев будут проявлять себя в той или иной мере. Нивелировать нагрузки поможет усиленный арматурный каркас, установленный в теле фундамента или ростверка.

Чем шире будет фундаментное основание, тем меньшее давление оно станет оказывать на грунт. Если посмотреть на проблему плывуна с позиции оптимального распределения нагрузок от здания, то в качестве его подземной части правильнее было бы выбрать монолитную плиту, очертания которой совпадают с габаритами дома в плане. Но данный вариант фундамента далеко не всегда экономически оправдывается. Что касается ленточной конструкции, то она потребует как можно большей ширины.

Плывуны не имеют достаточной жесткости, поэтому давление на них должно быть максимально снижено.

Выкапывать траншеи следует аккуратно во избежание вскрытия плывуна. При нарушении целостности может произойти прорыв текучего песка наружу, а как результат – смещение слоев грунта и просадка почвенных слоев. Подобная ситуация чревата появлением деформаций в несущих конструкциях близлежащих строений и возникновением аварийных ситуаций на действующих инженерных трубопроводах. Не стоит забывать о том, что любые земляные выемки должны располагаться выше уровня расположения плывуна. От этого правила отступать запрещается.

Монолитную ленту и плиту следует заливать бетоном по песчано-гравийной подушке, уложенной поверх гидроизоляции. Толщина подстилающего слоя должна быть в пределах 35…40см. По периметру готового фундамента в обязательном порядке необходимо будет выполнить широкую отмостку, способную защитить подземную конструкцию от увлажнения путем организованного отвода атмосферных осадков.

Меры безопасности

Халатное отношение к технике безопасности при работе на участке, где в толще грунта присутствуют плывуны, может привести к трагедии. Если случайно вскрытый пласт водонасыщенного песка прорвется под напором в котлован, то затопит его в считанные минуты. Плывун похож на воздушный шарик, заполненный водой, который в герметичном состоянии не опасен, а при разрыве – бесконтролен. От потока вязкого песка будет сложно укрыться, а удалить его из выемки окажется трудно осуществимой задачей. Поэтому стоит заранее предпринять меры предосторожности и максимальной безопасности. Для этого потребуется:

• укрепить откосы котлована или траншеи деревянными щитами;
• установить в определенном месте лестницу для возможности быстрого подъема на бровку выемки в случае прорыва жидкой массы;
• оставить одного из работников наверху для визуального контроля за площадкой и оказания помощи в случае необходимости;
• соблюдать общие правила и технологию устройства фундаментов на проблемных грунтах.

Тщательное обследование состава грунта на застраиваемом участке поможет вовремя принять правильное решение по выбору фундамента и оградит от возможных проблем впоследствии. Не следует забывать, что только фактические исследования дают правдивую информацию о грунтовых условиях, учитывая которые, специалисты найдут оптимальный и экономически обоснованный вариант надежного основания для дома.

semidelov.ru

Плывун в скважине – что это и как с ним бороться

20-03-2017 Водоснабжение

Процесс бурения скважины на воду, теоретически несложен, но на практике это достаточно трудная работа. Замечательно, в случае если пройдя верхние мягкие слои, вы упираетесь в плотные стабильные пласты, бурить в них легко. Кроме того в случае если попалась гор, при помощи коронки ее возможно пройти.

Но в случае если попалась скважина на плывуне, это значительная неприятность.

Плывун и его виды

• Что такое плывун? Плывуном именуют нестабильный, перенасыщенный водой грунт. В большинстве случаев, в его состав входят небольшие, пылевые песчаные грунты либо супеси. Кроме этого довольно часто видятся влажные глинистые составы и суглинки. При механическом вскрытии пласта, толщина которого может колебаться от 2, до десяти метров, в следствии перепада давления, состав приходит в движение.
• Вся неприятность в том, что таковой пласт очень не стабилен, плюс в нем смогут находиться вкрапления небольшой, речной гальки либо более большие валуны. Его консистенция возможно тестообразной либо практически жидкого, сметанного вида.
• Попав в таковой пласт, черпать его возможно весьма долго, кроме этого громадна опасность утраты бура. Но бороться с данной проблемой возможно. О том, как в скважине пройти плывун мы поболтаем позднее, а на данный момент разберемся с тем, какие конкретно бывают плывуны.

Настоящие либо настоящие плывуны

• В состав таких пластов входят пылевые, песчаные грунты, имеющие различную фракцию частиц, в следствии чего микроскопические частицы выполняют роль смазки, обволакивают и связывают всю массу.
• Кроме этого в этих пластах присутствует много глиняной взвеси, почему они владеют повышенной гидрофобностью. Иными словами, связывают и надежно удерживают воду. При вскрытии пласта, происходит гидроудар, который приводит в движение жидкую массу. Фильтрационные качества пласта очень низкие, в среднем 0,5м? в день.
• В случае промерзания таковой грунт подвержен вспучиванию, в случае если грунт высыхает, он делается практически монолитным. Единого мнения о происхождении таких пластов нет, но многие ученые склонны к тому, что они образовываются в следствии жизнедеятельности некоторых микроорганизмов.

Пласты с фальшивой плывучестью

• Фальшивыми именуют песчаные, пористые пласты с небольшой фракцией частиц, очень сильно насыщенные водой. Глубина залегания у них возможно до 50 м, ввиду чего в самого пласта появляется избыточное давление.
• При механическом вскрытии кровли, давлением начинает интенсивно вымывать небольшую песчаную пыль в скважину. Явление это временное и при грамотном подходе достаточно быстро устраняется.

Совет: верно выяснить, на какой вид плывуна попали, может лишь эксперт. Любителям, перед началом бурения своими руками, возможно посоветоваться с соседями по участку, у которых уже имеется скважина либо лучше обратиться в местную геологоразведку.

Варианты борьбы с данной проблемой

uchebniksantehnika.ru

Фундамент на плывуне, какой фундамент дома построить на плывуне — Стройфора

Фундамент на плывуне вопрос крайне серьезный. Плывун в составе грунтовых слоев в ряде случаев делает участок непригодным для постройки дома. Все зависит от вида плывуна, глубины его залегания и мощности. Практика строительства фундамента на плывунах свидетельствует, что в результате просчета, не только фундамент на плывуне, но и весь дом может в прямом смысле утонуть в земле вместе со стенами, причем за небольшое время.

Что такое плывун

Плывуны – это породы, способные проявлять при определенных условиях свойства жидкостей, то есть плыть или течь. Состав пород плывунов – это тонкие пылеватые пески, малосвязные глины и суглинки. Различают плывуны истинные и ложные. Истинные плывуны содержат органические вещества, служащие коллоидной смазкой для рыхлых пород, и способны очень быстро перейти в текучее состояние при небольшом механическом сотрясении или вибрациях. Если влажность истинного плывуна незначительная, а плотность достаточно высока, то плывун прочен. При его замерзании происходит сильное пучение. Ложные плывуны отличаются от истинных отсутствием органики в составе и тем, что плывунные свойства проявляют в основном при действии гидравлического давления, возникающего при вскрытии водоносных пластов.

Из всей этой теории следует один практический вывод – если плывун не трогать, он не опасен. Но если нарушить его герметичность, напор жидкой породы начнет прорываться на поверхность. Вероятными последствиями будут:

1. Гидрогеологический режим участка необратимо изменится
2. Несущая способность грунтов, находящихся выше плывуна, будет снижена – в лучшем случае, в худшем дом просто уйдет под землю
3. Поверхность почвы даст неравномерную просадку
4. Возможные разрушения – прорывы трубопроводов, деформации близлежащих строений. Деформации могут быть любой степени – от перекоса оконных и дверных проемов до полного разрушения фундамента

При устройстве фундаментов на плывунах основная трудность – это обеспечить невозможность разгерметизации водонасыщенных пластов.

Бороться с плывуном, расположенным под участком строительства – дело нелегкое и крайне затратное. На практике осушение плывуна иногда возможно, если заложить дренажную систему ниже залегания пластов, способных создать плывунные проблемы. Эффективная система дренажа может предотвратить проявление плывуна и в дальнейшем, но ревизии, чистка и систематическое обслуживание этой системы обязательны. Но даже самую совершенную дренажную систему не всегда возможно устроить, причем по техническим, а не только по экономическим соображениям – если пласт плывуна мощный и заложен глубоко.

Если невозможно осушить плывун, то необходимо применить вариант устройства фундамента здания, исключающий или сводящий к минимуму контакт с плывуном.

Виды применяемых фундаментов в зависимости от глубины залегания плывунов

Самый надежный фундамент – плита. Даже при залегании плывуна близко к поверхности, до одного – полутора метров, и одновременно при расположении плотных слоев грунта глубоко – 5-6 метров и более

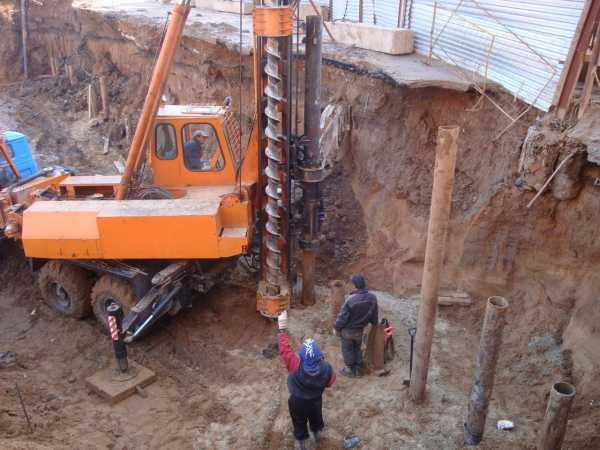

В случае плывуна с небольшой толщиной пласта, расположенного на малой глубине от поверхности (0,5 м – 1 м) , а главное, если под плывуном расположены слои плотных грунтов с достаточной несущей способностью, то есть возможность опирания на них будущего строения посредством свай. Сваи должны пройти плывун и опираться на твердые слои грунта.

Наиболее простой случай – когда плывун залегает ниже глубины промерзания грунта. В таком случае не будет как пучения, так и контакта с плывуном. Фундамент в этом случае можно принять – мелкозаглубленную ленту.

В случаях, когда уровень грунтовых вод высокий, а плывун залегает близко под поверхностью земли, в некоторых случаях принимают вариант укрепления поверхности созданием искусственной насыпи из непучинистого грунта – щебня, песчано-гравийной смеси. Подушка выполняется с послойным уплотнением, но исключительно ручным способом – трамбовкой или виброплитой. Тяжелая техника исключена, так как нагрузки и вибрации могут оказать на плывун негативное действие.

Из всего сказанного понятно, что без данных геологического исследования принимать решения о строительстве на участке и о выборе варианта основания вряд ли рационально. Нужно знать о плывуне – на какой глубине он расположен, и какова его мощность, или толщина. Еще обязательно надо знать отметку грунтовых вод, по сезонам. Возможно, рядом уже строились, бурили скважины или копали колодцы соседи, это может дать часть информации.

Наиболее вероятно наличие плывуна в низине, на участке, где раньше было болото или водоем, даже совсем небольшой. Один из способов обнаружить плывун самостоятельно – выкопать шурф или пробурить скважину глубиной, большей глубины промерзания грунта (по районному нормативу). Если начнется оплывание стенок, а выемки будут заполняться текучим жидким песком, можно сделать выводы о наличии под участком плывуна. А вот какой он толщины, сказать могут только специалисты после проведения геологического обследования. Понятно, что плывун не просто создает проблемы, он может быть и опасен, и шутить с ним не стоит.

Меры предосторожности при работе с плывунами

Позаботьтесь о своей безопасности, примите меры предосторожности

1. Если в толщах грунтов под участком есть плывун, то случайное его вскрытие при земляных работах может обернуться трагедией. Прорыв водонасыщенных текучих песков в котлованы происходит под огромным напором и заполняет выработку за очень короткое время. Поток вязкого жидкого песка не поддается никакому контролю, от него можно только спасаться бегством, утонуть в нем вполне реально. Даже если все, к счастью, обошлось, убрать этот песок из котлована будет крайне проблемно. В практике прорывов плывунов были случаи, когда после прекращения активности плывуна по поверхности выброшенного наверх песка можно было ходить как по асфальту.
2. Для укрепления откосов котлованов и траншей нужно использовать деревянные щиты
3. В выемке должна быть установлена лестница с выходом на бровку, чтобы была возможность быстро покинуть котлован в случае прорыва плывуна
4. Рациональным будет установить дежурство, кто-то должен наблюдать за работами в выемке, находясь наверху – для наблюдения и при необходимости, помощи
5. Соблюдение всех правил техники безопасности при земляных работах и технологии устройства подземной части зданий — обязательное условие проведения работ

Особенности устройства фундамента на плывуне

Сила давления фундаментного основания на грунт зависит от площади этого основания. Если в качестве фундамента выбрана монолитная плита, то оптимальное распределение нагрузок будет выполнено при условии, когда габарит здания в плане будет совпадать с контурами плиты. Это не всегда оправдано с экономической точки зрения. В случае принятия ленточных типов фундаментов, то ширина их подошвы должна быть максимально большей. Плывун имеет малую жесткость, и нужно максимально снизить давление на него.

Все земляные работы нужно вести очень осторожно. Если герметичность плывуна будет нарушена, то текучие пески выйдут наверх, и в результате произойдет смещение слоев грунтов с просадкой. Кроме того, возможны аварии на рабочих инженерных коммуникациях, прорывы и обрывы, и деформации разной степени тяжести несущих конструкций расположенных рядом зданий. Правило – все земляные работы проводятся исключительно выше глубины залегания плывуна.

Применение для работ по устройству фундаментов на плывунах тяжелой спецтехники невозможно, это может привести к вскрытию плывунов из-за их нестабильности в условиях вибраций и механических воздействий. Все земляные работы придется выполнять вручную. Поэтому, когда есть выбор, строители предпочитают свайные фундаменты.

В плывунах присутствуют как песок, так и глины, и вода. Плывун будет проявлять силы пучения на глубине промерзания. В любом случае, пучение грунта возможно в разной степени, поэтому в фундаментах (ростверках) на плывунах предусматривают усиление арматурных каркасов.

Песчано-гравийная или щебеночная подушка под фундамент принимается толщиной 300-400 мм, с обязательным устройством гидроизоляции. По слою рулонного материала выполняют заливку бетоном фундаментной ленты, плиты, или их комбинации. Обратная засыпка фундамента делается песком.

Выполнение широкой отмостки по периметру готового фундамента обязательно, для защиты подземных конструкций от атмосферной воды.

stroyfora.ru

Что такое плывун. Колодец на плывуне

Не стоит расстраиваться, что при копке шахты попался плывун: более 40% колодцев в Московской области устроены в подобных условиях. Как уже говорилось выше, такие колодцы обычно имеют большой дебит (то есть скорость притока воды в них высокая), а песок — это отличный фильтр. Нужно просто принять неизбежное заплывание песком как одну из особенностей вашего колодца и правильно с ней обходиться.

Эксплуатация

Не стоит пытаться откачивать песчаную жижу из колодца: чем больше вы выкачиваете, тем больше её прибывает. А это чревато не только бесполезной тратой сил. Песок, поступающий в колодец, выносится водой из-за наружных стенок шахты, и там образуются полости.

И вот тут-то как раз получается развитие событий по сценарию фильмов-катастроф — возможна подвижка грунта и смещение колец со всеми печальными последствиями. Кроме того, в полости, образовавшиеся в грунте, может осесть поверхностный слой почвы. А если рядом находится строение, то вероятно ослабление и даже разрушение его фундамента и самого здания.

Станция метро «Площадь Мужества» в фильме об аварии Ленинградского метро. Фото с сайта masterok.livejournal.com

Некоторая просадка грунта неизбежна — это нормальное явление. Стоит набраться терпения и дождаться, пока почва вокруг нового колодца уплотнится и связка «колодец-водоносный горизонт» придёт в равновесие. Только после этого можно устроить вокруг оголовка колодца отмостку. Процесс уплотнения и просаживания грунта может занять несколько лет.

После того как ситуация стабилизируется, и грунт перестанет активно поступать в шахту, можно попробовать убрать нанесённый песок, пока плывун снова не начнёт проявлять себя. И тогда придётся снова подождать, пока система успокоится. Возможно, процедуру понадобится повторить ещё раз.
 Использовать погружной вибрационный насос в колодце на плывуне нельзя, так как он своей работой будет поднимать песок, находящийся на дне. Нужно установить насос с поверхностным забором воды.

Схема подключения поверхностного насоса

Также нельзя залпово (единовременно) откачивать воду, в колодце всегда должна оставаться как минимум треть от обычного объёма, а лучше — не меньше половины. Забор большого количества воды может «разбудить» плывун. Лучше организовать накопительную ёмкость на поверхности, объём которой заведомо превышает суточное водопотребление, и установить маломощный насос, наполняющий её. А всю систему водоснабжения дома развести уже из ёмкости-накопителя.

А самое главное, не стоит использовать щиты и устраивать донный фильтр в попытке удержать плывун. О причинах этого вы сможете узнать в одной из следующих публикаций.

7dach.ru
