Фильтры для скважины своими руками

Как сделать фильтр для скважины своими руками — популярные варианты

В условиях удаленности от городской черты и централизованного водоснабжения появляется необходимость в скважинах. Но из-за примесей в почве проблематично сразу использовать воду из такого источника с целью удовлетворения любых нужд. Для решения проблемы следует изучить вопрос, как изготовить фильтр для скважины своими руками. С помощью такого фильтра можно не только повысить качество воды, но и продлить срок службы насоса, так как в его механизме постепенно накапливаются загрязнения и примеси, что снижает производительность работы.

Устройство фильтрующего элемента

В качестве составных частей выступает непосредственно сам фильтр, отстойник, где скапливаются частицы породы, и надфильтровый участок. Каркас фильтрующего элемента может быть изготовлен из самых разных материалов, главное, чтобы в результате конструкция соответствовала уровню агрессивности внешней среды, где она будет эксплуатироваться.

Исходные материалы в зависимости от вида фильтра: трубы из стали, а также пластиковые аналоги

. Учитывая, что фильтр создается с целью обеспечения более высокого качества воды, следует подбирать сырье, соответствующее наивысшим стандартам качества. Устанавливается эта конструкция в рабочей части обсадной колонны, в результате очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Обзор основных разновидностей фильтров

Решая вопрос, как сделать фильтр для скважины своими руками, нужно рассмотреть несколько видов, чтобы определить наиболее подходящее решение для эксплуатации в определенных условиях.

При выборе варианта фильтра ключевыми являются следующие параметры:

  • уровень производительности или пропускная способность фильтра;
  • размеры фильтрующих отверстий;
  • стойкость к образованию коррозии;
  • степень прочности фильтра;
  • себестоимость самодельного решения, а также уровень сложности его реализации.

Материал фильтрующего элемента не должен оказывать влияние на вкусовые качества пропускаемой жидкости, иначе пропадает смысл в использовании подобных методов. Соответственно, подбирается только сырье, которое не подвержено изменению при контакте с водой.

Различают следующие виды фильтров:

  1. Дырчатые и щелевые исполнения с сеткой.
  2. Гравийный фильтр.
  3. Проволочные фильтры.

На фото варианты самодельных фильтров

Каждый из методов характеризуется определенным уровнем сложности реализации, что дополнительно может повлиять на выбор вариант фильтрующей системы.

На заметку: Фильтр для абиссинской скважины своими руками можно изготовить по такому же принципу.

В случае дырчатой или щелевой конструкции фильтра в качестве основы используется труба, по стенкам большей части которой выполняется перфорация: в виде отверстий малого диаметра или продольных щелей небольшой ширины. Такие решения можно назвать наиболее доступными, когда стоит задача изготовить фильтр для скважины своими руками, в этом случае пластиковая труба, а также стальные изделия из могут выступать основой конструкции.

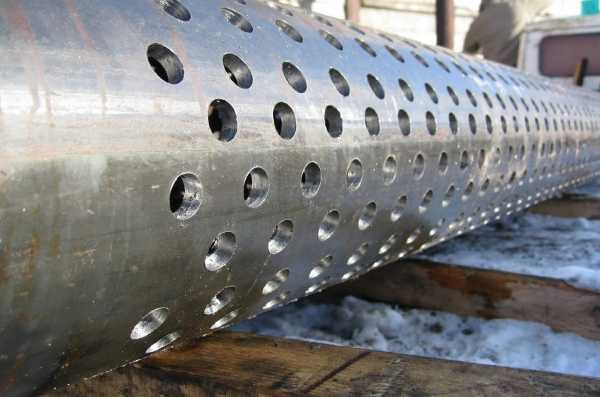

Металлический каркас для дырчатого фильтра

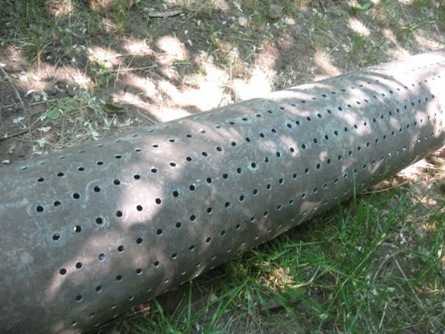

Дырчатый фильтр

Перфорация должна попадать в основном на водоприемный участок скважины. Но при этом общая протяженность отверстий фильтра не должна быть менее 25% всей длины трубы. Перфорация выполняется дрелью на расстоянии от кромки изделия 100 см с шагом 1-2 см. Диаметр отверстий определяется, исходя из того, какого размера примеси необходимо задерживать. Перфорацию желательно выполнять в шахматном порядке. Рекомендуемый угол наклона сверла 30-60 о. причем сверло направляется снизу вверх. Заусенцы следует ошкурить, а образовавшийся сор тщательно вытряхнуть. Снизу труба консервируется деревянной пробкой, а далее на трубу крепится сетка. Как это сделать можно посмотреть на видео.

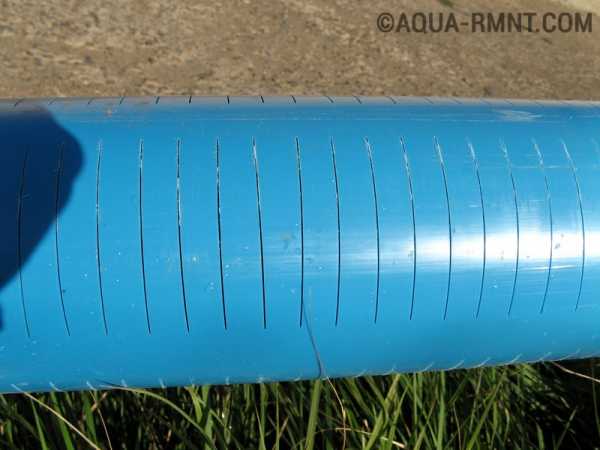

Щелевой фильтр

Щелевой скважинный фильтр своими руками тоже вполне можно сделать, но при этом используется газовый резак, ножовка по металлу или болгарка. С их помощью добиваются полос нужной толщины и длины, соответственно: от 2 до 5 мм, от 25 до 75 мм.

Подготовка пластиковой трубы для создания щелевого скважинного фильтра

После резки щелей по всей длине наматывается проволока диаметром 3 мм. Шаг витков: 15-25 мм. В некоторых местах ее нужно закрутить или припаять, чтобы закрепить. Поверх трубы на проволоку накладывается сетка галунного плетения из латуни. Это наилучший вариант для такого рода фильтра, если основной род примесей – песок. Для гравия используется сетка с квадратным плетением. Последний этап изготовления – намотка проволоки поверх всей конструкции (с шагом 5-10 сантиметров), опять же, для крепления. В качестве альтернативы сетка может быть припаяна.

Сетку для фильтров можно использовать не только металлическую, но и полимерную

Достоинство такого варианта, как щелевой самодельный фильтр для скважины, заключается в большей пропускной способности сравнительно с дырчатым решением, так как общая площадь щели намного превышает площадь одного отверстия. Однако есть и недостатки, в частности, невысокая прочность фильтра на изгиб. Чтобы несколько сгладить данный минус необходимо предусмотреть в конструкции так называемый пояс жесткости, что означает отсутствие перфорации на некоторых участках. Но все же со временем данные фильтрующие элементы закупориваются песком, а сетка разрушается. Все это в совокупности ведет к снижению уровня производительности скважины.

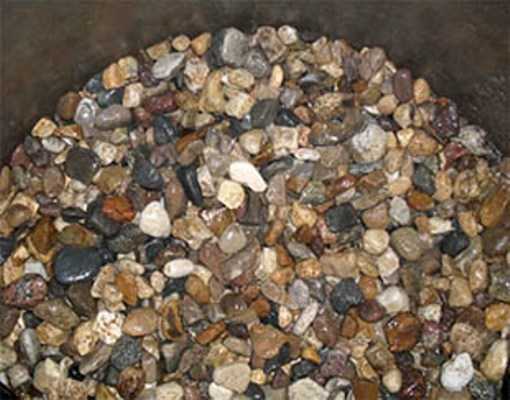

Фильтр из гравия

Такой фильтр изготавливается без применения дорогостоящих материалов. Для нормального функционирования фильтра нужно отобрать гравий одного размера. Такой метод отличается простотой и небольшими расходами на его реализацию.

На заметку: Рекомендуется выбирать его при условии, что размер фракции окружающей породы приблизительно в 5-10 раз меньше фракции гравия.

С помощью каменистого материала создается прослойка между основной породой и водозаборной трубой. Реализация данного метода выполняется еще на стадии бурения скважины, при этом используется специальная насадка для получения трапециевидного расширения придонного участка. Минимальная толщина полученной фильтрующей прослойки — 50 мм. Для удобства загрузки материала используется мешок, выполненный из геотекстиля. Его опускают на длинных веревках до самого дна скважины.

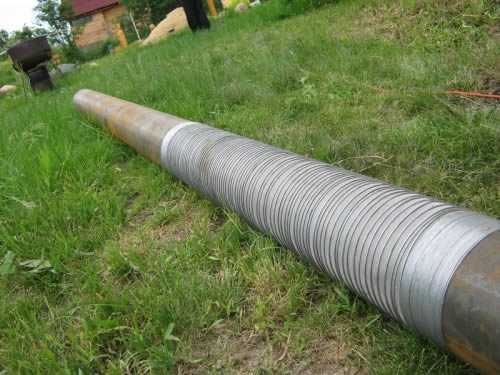

Проволочные системы

Такой вариант фильтра отличается более длительным сроком службы ввиду большой толщины материала, что является существенным преимуществом сравнительно с дырчатыми и щелевыми конструкциями. Состоит такой фильтр для скважины, сделанный своими руками, из каркаса, поверх которого крепятся прутья, и намотанной на него проволоки. В качестве каркаса фильтра выступает предварительно подготовленная труба с щелевой или дырчатой перфорацией.

1 — перфорированная труба, 2 — стержни, 3 — проволочная обмотка

Сначала необходимо закрепить вертикально расположенные прутья в небольшом количестве посредством сварки. Рекомендуемый диаметр прутков – 5 мм, после чего наматывается проволока меньшего диаметра (2,5 мм) по всей поверхности. Для прочности обмотки используется сварка металлических элементов по всей протяженности проволоки с некоторым шагом.

Но все же эффективность конструкции будет заметно ниже, чем в случае с покупным изделием. К недостаткам можно отнести сложность реализации и высокую степень сложности очистных работ таких сооружений. В случае когда в качестве обсадной и эксплуатационной колонны используется одна труба, выполнить замену будет невозможно.

Компонентом некоторых видов фильтров является сетка. О том, какая бывает фильтровая сетка для скважин. читайте в отдельном материале сайта.

Узнайте, какими преимуществами и недостатками обладают трубы обсадные ПВХ с резьбой для скважин. а также, об особенностях их монтажа.

А различные варианты самодельных кессонов для скважин описаны тут .

Соответствие фильтров и пород

При выборе, несомненно, следует учитывать основные параметры фильтрующего элемента. Но все же первостепенным фактором является соответствие размеров отверстий фильтра размерам частиц породы, что, в свою очередь, как раз и определяет уровень производительности конструкции, а также срок эксплуатации. Например, если делать фильтр для скважины на песок своими руками, то наилучшим решением из доступных является щелевой вариант с использованием галунной сетки. Подобные конструкции применяются в трещиноватых породах, склонных к обрушению, в которых встречается галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от вида породы (более крупные – в случае с галькой, мелкие – если попадает песок).

Такой вид фильтрующего элемента, как дырчатый, сегодня можно чаще встретить в артезианских скважинах. характеризующихся не слишком сильным напором и нестабильным водоносным горизонтом. Если смотреть шире, то дырчатая конструкция фильтра может быть весьма эффективной в случае с различными породами, что повышает ее популярность. Гравийный вариант обустраивается на местности с мелкими и заглинизированными песками. Проволочные исполнения фильтрав хорошо проявляют себя в скважинах на песок и в артезианских скважинах.

Таким образом, изготовление фильтра для скважины своими руками представляется вполне реализуемой задачей. В зависимости от типа грунта определяется размер отверстий, будь то дырчатая или щелевая конструкция. Если не брать в расчет несколько более сложное строение проволочного варианта, соорудить фильтр по одному из описанных выше методов вполне под силу при наличии соответствующих материалов. Желательно соблюдать основные условия: придерживаться рекомендованного шага расположения отверстий и витков намотки проволоки, не игнорировать угол наклона сверла во время выполнения перфорации. А главное, необходимо подбирать фильтровальный элемент исходя из того, какого размера частицам примесей он будет мешать проходить сквозь него.

Фильтр для скважины своими руками

В большинстве случаев для сооружения автономного водоснабжения на даче изготавливают скважину. Чтобы она могла продолжительное время давать чистую воду, следует позаботиться об приготовлении фильтра для скважины. Он будет погружен в водоносный слой. поэтому его качество должно быть соответствующим. В этой статье мы расскажем, как изготовить фильтр для скважины своими руками.

Фильтр для скважины. Что это и какие бывают виды?

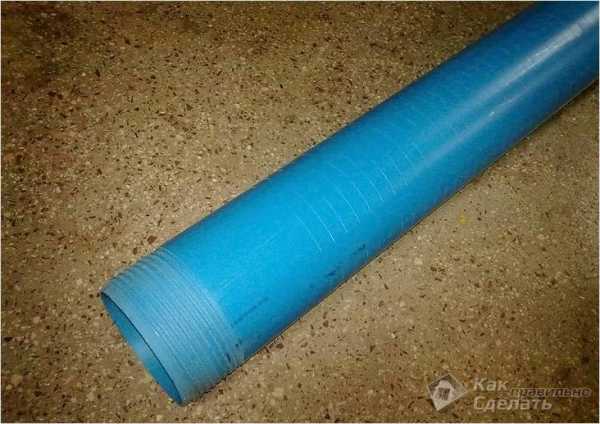

Пример пластикового щелевого фильтра

Фильтр для скважины представляет собой элемент, располагающийся в самом низу обсадной колонны. В некоторый случаях его называют рабочим участком. Он выполняет важную функцию по предотвращению попадания частиц грунта внутрь конструкции, через которую поступает чистая вода на поверхность. Кроме того, он служит дополнительной защитой от обрушения. Изготовление фильтров осуществляется несколькими способами. В этой статье мы рассмотрим с вами следующие фильтры, которые сможет сделать каждый:

  • фильтры с перфорацией,
  • щелевые фильтры,
  • гравийное фильтрационное сооружение.

Фильтры с перфорацией

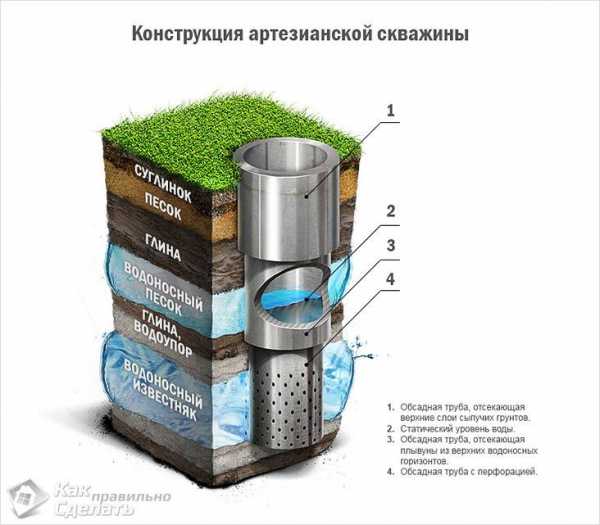

В артезианской скважине

Если говорить о перфорированных фильтрах, то их конструкция пользуется наибольшей популярностью. По своей структуре они напоминают обычную перфорированную трубу, которая покрыта сеткой. Сделать ее самостоятельно несложно. Самое главное преимущество такого фильтра, это высокая эффективность. Также дырчатый фильтр с перфорацией применим в самых разных породах. Используют его в большинстве случаев при изготовлении артезианских скважин. Сама конструкция имеет следующие составные части:

Что касается последнего участка, то в отстойнике происходит накопление крупных частиц. Он располагается в самом низу ствола.

Предварительно необходимо подготовить следующий строительный материал и инструменты:

  1. Стальная труба, соответствующего диаметра. В некоторых случаях допускается использование пластиковых труб, но важно, чтобы пластик был пищевой.
  2. Сверла по металлу. Диаметр сверл следует подобрать по размеру гранул, которые преобладают в почве.
  3. Электрическая дрель.
  4. Металлическая сетка.

Выбор сетки можно выполнить методом просеивания песка из водоносного слоя. Так, сетка, которая пропускает 50% песка, будет наиболее подходящей.

Изготовление фильтра с перфорацией из пластика

Сам же процесс изготовления фильтра проходит в такой последовательности:

  1. Замеряете длину отстойника.
  2. Расположив трубу на ровной поверхности, наносите на нее разметку. Перфорированный участок должен составлять 25% от общей длины трубы.
  3. Далее, изготавливаются отверстия. От края трубы отступаете один метр. Между каждым отверстием должен быть интервал 1-2 см. Отверстия необходимо высверливать под углом в 30°-60°. Направление угла снизу вверх.
  4. Каждый острый край следует тщательно зачистить. Изделие слегка обстучать, чтобы изнутри и снаружи не было металлической стружки.
  5. На следующем этапе закрываете деревянной пробкой нижнюю часть трубы.
  6. Чтобы отверстия не засорялись, трубу необходимо завернуть в сетку.

Так, фильтр с перфорацией для скважины готов!

Изготовление щелевого фильтра

Если в вашем случае в скважине преобладает порода, которая склонна к обрушению, то лучшим вариантом будет изготовление щелевого фильтра. Его главной особенностью является то, что он обладает достаточной пропускной способностью. Сверху изделия нет глухой зоны, а площадь щели превышает площадь отверстия. Если быть объективным, то такая конструкция имеет один недостаток. Щелевой фильтр имеет небольшую прочность на изгиб. По этой причине в процессе его изготовления необходимо создать пояса жесткости, которые не будут иметь перфорации.

Вам будут необходимы следующие строительные материалы и инструменты:

  • газовый резак,
  • проволока нержавеющая Ø3 мм,
  • сетка латунная,
  • труба необходимого диаметра,
  • болгарка,
  • отрезной круг.

Принцип изготовления щелевого фильтра схож с принципом изготовления перфорированного фильтра. Прорези необходимо выполнять в поясном порядке или в шахматном. При этом размер щели определяете по диаметру гранул, которые преобладают в составе породы. Как и в первом случае, трубу необходимо замотать латунной сеткой галунного плетения. Предварительно при помощи болгарки и отрезного круга изготовьте щели в трубе. Перед тем как вы наложите сетку на трубу, необходимо по спирали намотать проволоку шагом в 2 см. На расстоянии 0,5 метра проволоку рекомендуется припаять, что позволит сделать жесткую конструкцию. Самодельный щелевой фильтр, выполненный по данной технологии, достаточно долговечный и имеет хорошую пропускную способность.

Для лучшей прочности конструкции, сетку можно припаять к проволоке.

Гравийное фильтрационное сооружение

Если говорить о простоте, то данный вид фильтра относится именно к этой категории. При этом гравийное фильтрационное сооружение будет не менее эффективным, чем вышеописанные фильтры. Итак, чтобы его изготовить, вам необходимо предпринять следующие шаги:

  • Отверстие для скважины необходимо пробурить большего диаметра.
  • Далее, калибруется и подбирается гравий. Фракция гравия должна иметь одинаковый размер.
  • Затем скважина засыпается гравием, слой которого должен быть толщиной 5 см.

Средний размер фракций породы должен быть меньше фракций гравия в десять раз.

Гравийное фильтрационное сооружение готово к использованию.

Изготовление фильтра для скважины:

Фильтр для скважины своими руками

Фильтр для скважины своими руками

Фильтр для скважины своими руками

Как нам известно, скважинная вода добывается из водоносных слоев, находящихся в сыпучих малоустойчивых породах – песке, глине, известняке и т. д. Поэтому с водой поступают различные сторонние примеси, фракцию и происхождение которых прогнозировать трудно. Если в скважинный ствол будут регулярно попадать посторонние примеси, это приведет к засорению и подача воды прекратится.

Кроме того, скважинные насосы преимущественно не рассчитаны на то, чтобы прокачивать воду со сторонними примесями и если в насосе окажется песок, то последствия будут самыми плачевными, вплоть до замены оборудования. Дабы избежать этого, водозаборный элемент скважины оборудуется специальными фильтрами.

Важно! Если вода добывается из песка, то фильтр дополнительно окружается крупнофракционным гравием, либо песком. Они будут частично задерживать все примеси еще до того, как вода поступит в систему.

Устройство скважинного фильтра

Разновидностей фильтров достаточно много и все они легко изготавливаются своими руками в домашних условиях. Вне зависимости от типа конструкции, любой фильтр состоит из трех основных элементов:

  • отстойника;
  • надфильтрованной зоны;
  • фильтрующего узла.

Для эффективной работы фильтра его следует правильно установить. Прежде всего, определите глубину скважины – от нее будут зависеть размеры очищающей конструкции. Затем измерьте диаметр скважины. Диаметр трубы, из которой вы сделаете фильтр, должен быть немного меньше диаметра скважины (примерно на 1/3).

Устройство фильтра для скважины. 1 — перфорированная труба, 2 — отверстия, 3 — обмотка из проволоки, 4 — сетка

Самодельные фильтры могут быть следующих типов:

Рассмотрим особенности их изготовления.

Источники: http://okanalizacii.ru/vodosnabzhenie/skvazhina/filtr-dlya-skvazhiny-svoimi-rukami.html, http://kakpravilnosdelat.ru/filtr-dlya-skvazhiny-svoimi-rukami/, http://kanalizaciyaseptik.ru/kolodec-i-skvazhina/filtr-dlya-skvazhiny-svoimi-rukami.html

rusbyr.ru

Щелевой фильтр для скважины - Всё о бурении скважин

Какие виды скважинных фильтров бывают, какой вид устройства лучше выбрать и почему

Установка автономной водопроводной системы становится популярной в загородных домах. Чаще всего строится скважина. Для того, чтобы трубопровод не засорялся и вода была чистой монтируется фильтр для скважины. Данное устройство приобретается в магазин или делается своими силами.

Распространенная проблема скважин — это засорение, фильтр сможет легко справиться с данной ситуацией

Особенности фильтрующих систем

Самодельные фильтрующие устройства должны обладать устойчивостью к коррозии и хорошей пропускной способностью.

Фильтр на скважину представляет собой элемент обсадной трубы, который предотвращает попадание в нее крупных частиц.

Конструкция состоит из нескольких частей:

  • фильтрующего элемента, представляющего собой пористую перегородку;
  • области над фильтром;
  • и отстойником.

Фильтрующий элемент используется как перегородка, которая не позволяет различным веществам попадать в воду. В отстойнике скапливаются лишние частицы.

От работы фильтра зависит функционирование скважины.

Фильтр для скважины своими руками должен обладать следующими характеристиками:

  1. Хорошей пропускной способностью и минимальным гидравлическим сопротивлением.
  2. Устойчивостью к коррозии и химическим веществам.
  3. Качественными и надежными материалами.

Важным значением считается соотношение площади отверстий фильтрующего элемента ко всей рабочей площади устройства. Данная величина оказывает влияние на отдачу воды в скважине.

Фильтр считается дополнительной защитой поверхности шахты от обрушения.

Дырчатые фильтры с перфорацией

Дырчатый фильтр выглядит как перфорация обсадной трубы. Изготовить подобную конструкцию можно при помощи дрели. В материале трубы просверливаются дырочки в определенном порядке.

Технология создания данного фильтра такая: в трубе высверливаются отверстия, которые располагаются или в шахмотном порядке, или в линейном

Приспособление не понижает жесткость трубы. Такое устройство рекомендуется применять на больших глубинах.

Обязательным условием является то, что труба на ¼ часть делается перфорированной.

Минимальное расстояние между отверстиями равняется 1 см. Для работы выбирается дрель. Но сверление выполняется особым способом. Инструмент размещается под углом в 45 градусов к поверхности трубы. Сверление выполняется в направлении снизу-вверх. При этом отверстия получаются овальной формы.

Затем на трубу монтируется специальная сетка. Эта деталь производится из латуни или нержавеющей стали.

Сетка для фильтра крепится следующим образом:

  1. На трубу наматывается проволока с шагом в 25 миллиметров.
  2. Проволока фиксируется методом пайки при помощи двух точечных швов.
  3. Затем крепится фильтровая сетка для скважин при помощи проволоки.

Размер сетки определятся при просеивании песка. Если конструкция пропускает около половины песка, то это подходящий вариант для фильтра.

После проведения работ зачищаются все острые края. Снизу труба закрывается пробкой из дерева. Сетка служит защитой от разных засоров.

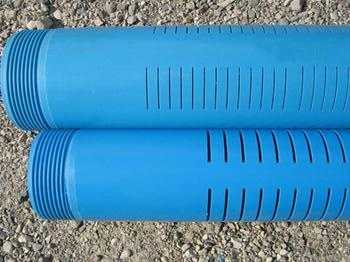

Щелевые конструкции фильтров

Щелевой фильтр для скважины выполняется из обсадной трубы, поверхность которой надрезается болгаркой. Небольшую часть внизу оставляют целой, так как это место отстойника.

С помощью мела размечается положение прорезей. На трубе остаются участки для монтажа армирующего пояса.

Канальное отверстие прорезается после фиксации конструкции. Ширина фильтрующих каналов зависит от выбранных инструментов, а длина варьируется от 2,4 до 7,4 см.

Фильтровальная сетка дополняет устройство. Сетка при просеивании должна задерживать менее четверти всего объема песка.

Щелевой фильтр подходит для шахт с породой, склонной к обрушению. Конструкция обладает маленькой прочностью на изгиб. Поэтому система дополняется поясом жесткости.

Щелевой фильтр отличается от дырчатого большей пропускной способностью

Изготовление данного фильтра схоже с созданием конструкции с перфорацией. Разрезы производятся в шахматном или поясном порядке. Труба обматывается сеткой из латуни. Перед сеткой на трубу крепится проволока. Для создания прочной конструкции сетка припаивается к проволоке через каждые полметра.

Конструкция щелевого фильтра имеет большую пропускную способность, чем другие изделия. На поверхности трубы нет глухих зон. Это создает жесткость системы.

Подобный агрегат отличается хорошей пропускной способностью и долговечностью.

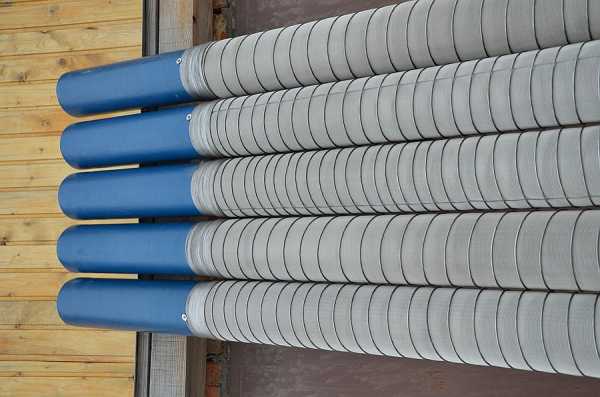

Фильтровальные проволочные системы

Фильтровальные системы из проволоки считаются особо прочной конструкцией. Данный фильтр состоит из защитной сетки, обмотки проволоки и перфорированной трубы.

Сначала нужно сделать щелевой фильтр при помощи перфорации трубы. Припаиваются продольные ребра жесткости. Для этого подбираются пруты из нержавеющей стали, которые имеют диаметр 5 мм. Вокруг трубы монтируется проволока, диаметр которой 2,5 мм. В конце работ проволока крепится к поперечным прутам.

Скважинные фильтры отличаются высоким качеством при соблюдении определенных правил. Непрочная пайка приведет к разрушению конструкции. Создание проволочного каркаса требует особого подхода.

Фильтрующие насадки из проволоки лучше приобретать в магазине. Сборка проволочного устройства и щелевого каркаса не вызовет затруднений.

Гравийное фильтрационное сооружение

Гравийный фильтр представляет собой простое устройство фильтрующих элементов. Это специальная подсыпка, которая помещается в придонную часть источника.

Фильтрующий элемент применяется в качестве прослойки из небольшой гальки, которая помещается между водозаборной трубой и основной породой.

Вода с такой системой хорошо очищается от различных примесей.

Для установки применяется специальный гравий и насадка с отдельным плугом.

При монтаже производится следующая последовательность действий:

  1. При бурении скважины, когда бур выходит на нижние слои активируется насадка с откидным плугом. С его помощью на дне скважины вырезается расширение в форме конуса.
  2. Выполняется мешок из специального текстиля. Мешок транспортируется на дно скважины.
  3. В мешок добавляют отобранный гравий. Веревки, на которых держится мешок — обрываются. Подсыпка тщательно утрамбовывается.

В конце рабочего процесса на дне создается насыпь из щебня, на котором будут оседать ил и песок.

Для подобного фильтра важно подобрать гравий. Фракции щебня должны быть одинакового размера.

Толщина гравийного слоя должна быть больше 50 мм. Щебень выбирается крупнее частиц породы в скважине в 7-10 раз.

При правильном подборе материалов и соблюдении рекомендаций по созданию фильтров, питьевая вода из скважины будет превосходного качества.

Фильтр для скважины своими руками: как сделать правильно

Фильтры для скважин

Основой жизни на земле является вода. Избалованному благами цивилизации человеку обойтись без нее крайне сложно.
Те, кто собираются жить на даче или построить за городом дом, стараются обустроить собственную автономную водоподводящую систему. Серьезной, распространенной проблемой для таких сооружений является засорение скважины, которая служит основой конструкции.
В данной статье предлагается ознакомиться, как изготавливаются фильтры для скважины своими руками.

Типы скважинных фильтров

Главным элементом для скважины на воду является фильтр. От того, насколько правильно он выбран, зависит длительность безотказной работы скважины, ее размеров и постоянство дебита.
Это говорит о том, что фильтрам необходимо соответствовать некоторым требованиям:

  • Устройства должны обеспечивать при небольших размерах максимальную пропускную способность и минимальное гидравлическое сопротивление, что означает наибольший отбор количества воды.
  • Обладать устойчивостью к электрохимической и химической коррозии, не иметь осадка, выпадающего из воды.
  • Материалы, из которых изготавливаются элементы, должны соответствовать всем санитарным нормам.
  • Цена фильтра должна быть приемлемой.

Важной характеристикой фильтра является его скважность – соотношение всей площади отверстий ко всей рабочей площади устройства. От этой величины напрямую зависит дебит или водоотдача скважины.
Типы скважинных фильтров:

Помимо этого роль фильтра может выполнять мелкогравийная обсыпка, которая выполняется вокруг собственного фильтра. Делают ее при сооружении скважины.
Из двух скважин при равных остальных условиях более высокую водоотдачу будет иметь устройство с большей площадью фильтра. Для достижения этого, можно увеличивать диаметр фильтра или его длину.

Как устроена система очистки для скважины

Фильтр – участок обсадной колонны в рабочей зоне. Его назначение заключается в предотвращении попадания крупных частиц внутрь устройства, при этом должна беспрепятственно проходить чистая вода вовнутрь колонны.
Помимо этого фильтр будет дополнительной защитой поверхностей ствола от непредвиденного обрушения.
Конструкция включает в себя три основные части:

  • Фильтр, пористая перегородка, разделяющая твердую и жидкую часть водоносного слоя. Другими словами он отсекает песок, мелкий гравий и ил от воды.
  • Участок над фильтром. Это особая зона, которая играет роль фитинга при фиксации изделия на обсадной трубе.
  • Отстойник для скопления крупных частиц породы, которые могут просочиться внутрь обсадной трубы.

Схема скважинного фильтра

Виды самодельных фильтрующих устройств для скважин

Самодельный фильтр для скважины можно сделать одним из следующих способов:

  • Фильтрующий элемент оформлен перфорацией тела обсадной трубы.
  • Оформление фильтрующего элемента поперечными надрезами тела обсадной трубы.
  • Образование фильтрующего элемента последовательным получением щелей между проволочными витками. В этом случае по внешней стороне окно под сетчатой фильтр обматывается проволокой.
    Это самый легкий способ, которым выполняется изготовление фильтра для скважины своими руками.
  • Гравийные системы. Элементом для фильтрации служит гравийная подсыпка, образованная в придонной части скважины.
    Времени для его организации требуется считанные минуты, но для «сборки» такого устройства подходит не любой щебень.

Элемент очистки эффективно будет работать только при правильной установке.
Для этого:

  • Определяется глубина скважины, по которой будут ориентироваться размеры конструкции устройства.
  • Исходя из диаметра скважины, определяется диаметр трубы для изготовления элемента очистки.

Совет: Диаметр трубы рекомендуется брать меньше, чем диаметр пробуренной скважины. Например, при диаметре скважины 133 мм, для изготовления нужно брать трубу диаметром 89 мм.

Как изготовить дырчатый фильтр для скважины с перфорацией

Фильтр с перфорацией

Самое популярное устройство чистки скважины. используемое дачниками и владельцами частных домов – это дырчатая система с перфорацией. По конструкции это труба с просверленными отверстиями, перфорацией.
Устройство достаточно простое, но эффективное. Для изготовления берется пластиковая или металлическая труба длиной примерно до пяти метров.
Если трубы пластиковые они должны, по сертификату качества, обладать экологической чистотой. Металлические трубы применяются из геологического или нефтяного сортамента. Сверлением проделывается перфорация на отрезке трубы.
Фильтр на скважину своими руками изготавливают по следующей технологии:

  • Замеряется длина отстойника, которая должна быть 1 — 1,5 метра, что зависит от глубины скважины.
  • На поверхность трубы наносится разметка отверстий.

Совет: Длина перфорированного участка должна быть не меньше 25% от длины всей трубы.

  • Сверлятся отверстия. От края трубы отступается небольшое расстояние, шаг отверстий составляет 2 см. Отверстия располагаются в шахматном порядке.

Совет: Отверстия нужно сверлить под углом от 30 до 60 градусов, направление их должно быть снизу вверх.

  • По окончании операции перфорированную поверхность трубы нужно зачистить от острых выступов.
  • Изнутри труба чистится от стружки, а затем закрывается деревянной пробкой.
  • Сеткой мелкого плетения, изготовленной из латуни или из нержавейки, обкручивается перфорированная зона.
  • Сетка крепится заклепками. Использование сетки предохраняет от быстрого засорения отверстий элемента.

Как изготовить для скважины щелевой фильтр

Инструкция указывает, что такого типа фильтр изготавливается из обычной обсадной трубы, у которой тело надрезают ножовкой по металлу или болгаркой. При этом 10 сантиметров от нижнего торца должны оставаться нетронутыми.
В этом месте будет расположен отстойник фильтра.

Далее процесс изготовления заключается в следующем:

  • Мелом размечается положение прорезей. Они должны располагаться в шахматном порядке или друг над другом.

Совет: Для кольцевой жесткости трубы на ее теле необходимо оставлять нетронутые участки, как показано на фото.

  • Обеспечить тщательную фиксацию мерного отрезка, используемого под фильтр. Очень удобно зафиксировать трубу можно хомутами.
    В этом случае трубу легко провернуть вокруг своей оси, и при этом открывается доступ к не надрезанным участкам. Достаточно лишь ослабить натяжение крепежа в хомутах.
  • Размеры надреза определяются произвольно. На его ширину влияет толщина режущего инструмента, а длина разреза зависит от обустройства армирующего пояса.
    Его длина колеблется от 2,5 до 7,5 сантиметров.
  • По окончании процесса тело трубы упаковывается в сетчатый чулок ячеистого или галунного плетения. Но перед этим фильтр для скважины проверяется на песок, который просеивается сквозь такое «сито».
  • Считается, что оптимально, когда сетка задерживает минимум четверть объема «просеянного» песка.
  • Материалом для сетки нужно брать нержавеющую сталь или латунь.

Как выполнить проволочные фильтровальные системы

Схема фильтра для скважины

  • 1 – труба перфорированная.
  • 2 – отверстия необходимого диаметра.
  • 3 – обмотка из проволоки.
  • 4 – сетка металлическая.

Технология изготовления проволочного фильтра заключается в следующем:

  • В трубе перфорируют надрезы, этим образуется первичный щелевой фильтр.
  • Пруты диаметром 5 миллиметров напаиваются вдоль ребер жесткости элемента.
  • Проволока из нержавейки, диаметр которой не более 2,5 миллиметров, наматывается вокруг трубы.
  • В конце этапа прихватывается проволока к поперечным прутам.

При этом на качество работ может повлиять несколько факторов:

  • Плохая пайка.
  • Сбои и ошибки при наматывании каркаса из проволоки.

Совет: Фильтрующие насадки из проволоки лучше покупать уже готовые. А сборку щелевой основы и самого проволочного фильтра может выполнить любой сварщик.

Как делается гравийный фильтр

Фильтр из гравия

Фильтр из гравия является самой простой разновидностью фильтрующих устройств для скважины. Он представляет собой обычную подсыпку, которая «отгружается» в придонном расширении шахты источника.
Процесс обустройства фильтра из гравия состоит из следующего:

  • В финале сооружения скважины, при входе бура на водоносные слои, активируется особая насадка с откидным плугом. С его помощью можно вырезать конусообразное расширение в придонной части скважины.
  • Сшивается из геотекстиля мешок, высота его составляет ¼ от глубины скважины.
  • На его дно забрасывается несколько крупных обломков, которые затем на веревках спускаются к придонному слою.
  • Ссыпается в мешок весь ранее отобранный грунт.
  • Веревки отрываются.

Совет: Подсыпку можно трамбовать во время обустройства и после него.

  • В результате на дне скважины образуется насыпь из щебня или гравия, на нем осядет песок или ил, которые будут вымыты из водоносного слоя грунта.

Какие ошибки могут возникнуть при самостоятельном изготовлении фильтров

Наиболее распространенными ошибками могут быть:

  • Неправильно выбран диаметр трубы фильтра, если он слишком большой, труба при монтаже в скважину может застрять.
  • Если диаметр перфорации малый, отверстия могут забиваться глиной и песком.
  • При самостоятельном изготовлении системы очистки, нужно выбирать самый подходящий вариант, а при изготовлении соблюдать технические условия и рекомендации.

Как правильно изготавливать фильтры для скважин, хорошо показано на видео. В этой статье даны краткие рекомендации для их сооружения.

Фильтровая сетка для скважин, чтобы вода была чистой

Пластиковые фильтровальные колонны Хорошо, когда на приусадебном участке есть индивидуальная скважина, в полной мере обеспечивающая потребности проживающих на нём людей. Добытая вода по химическим и микробиологическим показателям должна соответствовать санитарно-гигиеническим нормам. Кроме того, определённым нормативам должна соответствовать и примесь песка в воде. Это важно как для.

Очистка воды из скважины в загородном доме

Очистка скважин на воду Разные способы очистки воды из скважин предназначены для борьбы человека с некачественной и грязной водой. Чаще всего в такой воде в большом количестве присутствует железо, большая концентрация которого делает воду мутной, а при стирке вещей на них остаются пятна. Такой химический элемент можно обнаружить по характерному осадку, некоторое время простоявшей в сосуде воды. Как очистить воду.

Очистка воды из колодца для себя

Чистая вода в колодце Чистая вода в колодце – это залог здоровья в семье. Даже если вы сделать артезианскую скважину, это делать придется. Поэтому мы сегодня расскажем, как очистить воду из колодца. В ней может содержаться много вредных веществ, поэтому предварительно надо сделать анализ и определить, о чего надо ее очищать и после этого подбирать чем очистить воду в колодце. К вам на п.

Фильтр для колодца: как правильно установить

Фильтр для колодца производитель питьевой воды Установленный фильтр для колодца своими руками кажется простым в устройстве, но допущенные ошибки дилетантов могут свести на нет огромную, далеко не простую работу по рытью и обустройству колодца. Только квалифицированные специалисты могут определить потребность в натуральном или искусственном фильтре для данного колодца. К.

Фильтр для воды для колодца — так ли он необходим

Есть желание получить из колодца воду такой чистоты Снизить значение своего колодца на приусадебном участке, пожалуй, никому не удастся. Он служит для решения многих бытовых и хозяйственных проблем, является подспорьем в строительных работах, но для употребления в качестве источника питьевой воды, необходимо убедиться в её чистоте на фото и только тогда можно считаться.

Фильтр для скважины своими руками

В большинстве случаев для сооружения автономного водоснабжения на даче изготавливают скважину. Чтобы она могла продолжительное время давать чистую воду, следует позаботиться об приготовлении фильтра для скважины. Он будет погружен в водоносный слой. поэтому его качество должно быть соответствующим. В этой статье мы расскажем, как изготовить фильтр для скважины своими руками.

Фильтр для скважины. Что это и какие бывают виды?

Пример пластикового щелевого фильтра

Фильтр для скважины представляет собой элемент, располагающийся в самом низу обсадной колонны. В некоторый случаях его называют рабочим участком. Он выполняет важную функцию по предотвращению попадания частиц грунта внутрь конструкции, через которую поступает чистая вода на поверхность. Кроме того, он служит дополнительной защитой от обрушения. Изготовление фильтров осуществляется несколькими способами. В этой статье мы рассмотрим с вами следующие фильтры, которые сможет сделать каждый:

  • фильтры с перфорацией,
  • щелевые фильтры,
  • гравийное фильтрационное сооружение.

Фильтры с перфорацией

В артезианской скважине

Если говорить о перфорированных фильтрах, то их конструкция пользуется наибольшей популярностью. По своей структуре они напоминают обычную перфорированную трубу, которая покрыта сеткой. Сделать ее самостоятельно несложно. Самое главное преимущество такого фильтра, это высокая эффективность. Также дырчатый фильтр с перфорацией применим в самых разных породах. Используют его в большинстве случаев при изготовлении артезианских скважин. Сама конструкция имеет следующие составные части:

Что касается последнего участка, то в отстойнике происходит накопление крупных частиц. Он располагается в самом низу ствола.

Предварительно необходимо подготовить следующий строительный материал и инструменты:

  1. Стальная труба, соответствующего диаметра. В некоторых случаях допускается использование пластиковых труб, но важно, чтобы пластик был пищевой.
  2. Сверла по металлу. Диаметр сверл следует подобрать по размеру гранул, которые преобладают в почве.
  3. Электрическая дрель.
  4. Металлическая сетка.

Выбор сетки можно выполнить методом просеивания песка из водоносного слоя. Так, сетка, которая пропускает 50% песка, будет наиболее подходящей.

Изготовление фильтра с перфорацией из пластика

Сам же процесс изготовления фильтра проходит в такой последовательности:

  1. Замеряете длину отстойника.
  2. Расположив трубу на ровной поверхности, наносите на нее разметку. Перфорированный участок должен составлять 25% от общей длины трубы.
  3. Далее, изготавливаются отверстия. От края трубы отступаете один метр. Между каждым отверстием должен быть интервал 1-2 см. Отверстия необходимо высверливать под углом в 30°-60°. Направление угла снизу вверх.
  4. Каждый острый край следует тщательно зачистить. Изделие слегка обстучать, чтобы изнутри и снаружи не было металлической стружки.
  5. На следующем этапе закрываете деревянной пробкой нижнюю часть трубы.
  6. Чтобы отверстия не засорялись, трубу необходимо завернуть в сетку.

Так, фильтр с перфорацией для скважины готов!

Изготовление щелевого фильтра

Если в вашем случае в скважине преобладает порода, которая склонна к обрушению, то лучшим вариантом будет изготовление щелевого фильтра. Его главной особенностью является то, что он обладает достаточной пропускной способностью. Сверху изделия нет глухой зоны, а площадь щели превышает площадь отверстия. Если быть объективным, то такая конструкция имеет один недостаток. Щелевой фильтр имеет небольшую прочность на изгиб. По этой причине в процессе его изготовления необходимо создать пояса жесткости, которые не будут иметь перфорации.

Вам будут необходимы следующие строительные материалы и инструменты:

  • газовый резак,
  • проволока нержавеющая Ø3 мм,
  • сетка латунная,
  • труба необходимого диаметра,
  • болгарка,
  • отрезной круг.

Принцип изготовления щелевого фильтра схож с принципом изготовления перфорированного фильтра. Прорези необходимо выполнять в поясном порядке или в шахматном. При этом размер щели определяете по диаметру гранул, которые преобладают в составе породы. Как и в первом случае, трубу необходимо замотать латунной сеткой галунного плетения. Предварительно при помощи болгарки и отрезного круга изготовьте щели в трубе. Перед тем как вы наложите сетку на трубу, необходимо по спирали намотать проволоку шагом в 2 см. На расстоянии 0,5 метра проволоку рекомендуется припаять, что позволит сделать жесткую конструкцию. Самодельный щелевой фильтр, выполненный по данной технологии, достаточно долговечный и имеет хорошую пропускную способность.

Для лучшей прочности конструкции, сетку можно припаять к проволоке.

Гравийное фильтрационное сооружение

Если говорить о простоте, то данный вид фильтра относится именно к этой категории. При этом гравийное фильтрационное сооружение будет не менее эффективным, чем вышеописанные фильтры. Итак, чтобы его изготовить, вам необходимо предпринять следующие шаги:

  • Отверстие для скважины необходимо пробурить большего диаметра.
  • Далее, калибруется и подбирается гравий. Фракция гравия должна иметь одинаковый размер.
  • Затем скважина засыпается гравием, слой которого должен быть толщиной 5 см.

Средний размер фракций породы должен быть меньше фракций гравия в десять раз.

Гравийное фильтрационное сооружение готово к использованию.

Изготовление фильтра для скважины:

Источники: http://trubexpert.ru/water/kakie-vidy-skvazhinnyx-filtrov-byvayut-kakoj-vid-ustrojstva-luchshe-vybrat-i-pochemu/, http://moikolodets.ru/filtr-dlya-skvazhiny-svoimi-rukami-189, http://kakpravilnosdelat.ru/filtr-dlya-skvazhiny-svoimi-rukami/

rusbyr.ru

сделать щелевой и сетку своими руками, отстойник для песка и воды, из обсадной трубы

Дачники видят, что даже из скважины и колодцев может идти вода с кусочками грязи или песка. Это проблема, которую легко можно решить с помощью фильтров. Они очищают воду, и потребителю поступает чистая вода без песка и грязи.

Когда применяется фильтр для скважины на песок

Существуют фильтры, которые были созданы именно для остановки песка, который попадает внутрь насоса. Такие фильтры более тщательно очищают воду, нежели их аналоги.

Фильтры на песок следует использовать в случаях, когда идёт набор воды из песчаного слоя. Когда песок начинает плавать по воде и попадать внутрь насоса. Такие фильтры не дают пройти песку и попасть в стакан воды потребителя.

Популярные фильтры, которые защищают воду от песка:

  • Дырчатый;
  • Щелевой;
  • Проволочный;
  • Гравийный.

Такие фильтры хорошо справляются с очисткой воды.

Однако, каждый тип имеет свою пропускную способность и используется в конкретных условиях.

Фильтр для скважины на песок лучше применять при первом же обнаружении песка в воде. Песок – это признак того, что в вашей скважине поднимается нижний слой, либо песчаные частицы попадают в воду через стенки скважины. Если это случилось – пришло время ставить фильтр.

Для чего нужны щелевые фильтры

Среди фильтров для скважин выделяют отдельный тип фильтров – щелевые. Они хорошо очищают воду и не пропускают лишнюю грязь. Как правило, скважинный фильтр такого типа выполнен из обсадной трубы.

Щелевой фильтр нужен для того, чтобы не пропустить через себя лишнюю грязь и частицы, которые могут попасть к человеку в стакан воды и даже вызвать отравление. Конструкция щелевых фильтров представляет собой плоскость, которая имеет надрезы – щели. Отсюда и название данного типа.

Щелевой фильтр – это фильтр, который пропускает воду через щели.

Изготовление щелевого фильтра состоит из следующих шагов:

  • Взять обсадную трубу;
  • Отрезать поверхность болгаркой;
  • Маленькую часть внизу оставить целой – это будет отстойник;
  • Фломастером отмечаем место для прорезей;
  • Фиксируем конструкцию;
  • Делаем канальное отверстие;
  • Ставим фильтрующую сетку.

Обычно такой тип фильтров используют в шахтах, где земляная порода постепенно обрушивает и грязь попадает в воду. Конструкция фильтра очень прочная и не поддаётся изгибам. Устройство также имеет дополнительный слой жёсткости. Именно поэтому его и применяют в шахтах.

Щелевые фильтры – это фильтрующие элементы, которые хорошо останавливают грязь и землю в своём фильтрующем поясе. Такие устройства применяются в местах, где возможно постоянное обрушение земли. Поэтому, если вы хотите использовать данные тип фильтра, учитывайте эти нюансы.

Улучшаем качество воды: сетка для фильтра

Использовать один фильтр недостаточно. Да, он помогает очистить большую часть грязи и нежелательных элементов, которые попадают в воду. Но для улучшенной очистки, стоит дополнительно использовать сетку.

Сетка для фильтра – это дополнительный элемент на пути к кристально чистой воде. Она может быть изготовлена из совершенно разных материалов. Может быть использован как металл, так и синтетика.

Выделяют следующие типы сеток по способу плетения:

  1. Киперная;
  2. Стандартная;
  3. Галунная.

Киперная сетка состоит из множества слоёв, которые переплетены между собой. Стандартная фильтровая сетка выглядит в форме ячеек, которые имеют квадратную форму. Галунная сетка представляет собой ячейки, которые имеют очень маленький размер и сложно переплетены между собой.

По возможности всегда старайтесь использовать галунную сетку. Она лучше всех очищает воду из скважин и колодцев.

Сетка — это отличный элемент для дополнительной очистки воды. Она останавливает частицы земли и не даёт им пройти дальше к потребителю. Дачники рекомендуют устанавливать только галунная сетку, так как она обладает лучшей останавливающей способностью.

Как сделать фильтр для скважины своими руками

Дачники часто пытаются сделать всё сами. В том числе, и фильтр для скважины. Процесс изготовления у каждого типа фильтра разный. Но при желании своими руками можно изготовить любой.

Самостоятельно обычно изготавливают два типа фильтров: дырчатый и щелевой. Они самые простые по конструкции, поэтому и пользуются такой популярностью среди хозяев дачных участков.

Делаем самодельный дырчатый фильтр:

  1. Берём трубу из стали. Пластиковая труба в данном случае будет неподходящим материалом;
  2. Просверливаем сквозные отверстия в шахматном порядке. Сверлим под углом в 45 градусов;
  3. Берём сетку из металла и наматываем по часовой стрелке на стальную трубу;
  4. Через каждый 15-25 сантиметров скрепляйте слои степлером для надёжности;
  5. Оставляем запас сетки;
  6. Сеткой закрываем дно трубы;
  7. Опускаем готовый фильтр в скважину.

Делаем щелевой фильтр:

  1. Берём стальную трубу;
  2. Вырезаем продольные щели менее 15 см;
  3. Натягивает сетку из металла;
  4. Крепим её устройство для сварки;
  5. Через каждые 20 см тянем вокруг трубы стальную проволоку;
  6. Свариваем концы проволоки;
  7. Привариваем трубку к трубе на четыре стороны, чтобы увеличить прочность.

Щелевой фильтр более качественный по очистке воды, чем дырчатый.

Изготовить фильтр своими руками не так уж и сложно. Особенно если у вас есть под рукой сварочный аппарат и навыки. Щелевой фильтр следует использовать для маленьких скважин. Для больших лучше использовать дырчатый. Изготавливайте фильтры своими руками и тогда вы сэкономите хорошие деньги.

Установка фильтра для скважины (видео)

Если вы думаете, ставить ли фильтр для скважины, то однозначный ответ – ставить. Он поможет вам очистить вашу воду от примесей, земли, грунта и других частиц, которые при попадании в ваш организм могут вызвать расстройство. Чистая вода – залог здоровья. Устанавливайте фильтр для скважины и пейте кристально чистую воду.

homeli.ru

фильтры для очистки воды из скважины: характеристики, выбор, монтаж

Загородные дома и участки сегодня становятся все более популярными. Постепенно люди перебираются за город, подальше от суеты, пробок и городского шума. Однако всю прелесть загородной жизни может нарушить отсутствие привычных для человека благ цивилизации. Одна из наиболее часто встречающихся проблем – это отсутствие на участке чистой воды. Сегодня у многих есть обустроенные скважины, однако, не везде установлены специальные фильтры для очистки воды из скважины. Часто колодцы засоряются, в них появляются скопления песка и ила, а потому владельцу участка нужно постоянно следить за чистотой устройства и правильной работой насосов и очистных систем. Хорошие очистители сегодня можно купить в магазинах или сделать фильтры для очищения воды из скважины своими руками.

Скважинные фильтры могут быть разными, но все они схожи по своей конструкции. Все устройства включают в себя три основных элемента:

  1. Надфильтровый участок. Данная часть очистителя представляет собой своеобразный фитинг, который крепится на обсадную трубу.
  2. Непосредственно сам фильтрующий материал. Деталь представляет собой перегородку с небольшими отверстиями. Перегородка задерживает вредные частицы и посторонние включения.
  3. Отстойник. Данная деталь представляет собой специальную емкость, где оседают и собираются крупные частицы, которым все-таки удалось проникнуть в трубу.

Фильтр для очистки воды из скважины, устроенный таким образом, является механическим устройством. Оно работает на нескольких уровнях очистки, предотвращая попадание загрязняющих частиц внутрь трубы. Для большей эффективности можно использовать несколько уровней фильтрационных материалов, некоторые из которых часто устанавливают уже непосредственно перед краном. Наиболее распространенным вариантом, используемым для механической очистки, является щелевой фильтр. Часто устройства для механического очищения также называют фильтрами грубой очистки воды из скважины.



Фильтры для воды из скважины сегодня представлены в двух вариантах:

  1. С предварительной фильтрацией. В этом случае между поверхностью стены скважины и обсадной трубой устанавливается гравийный фильтр, который представляет собой просто слой мелкого гравия. Данный материал задерживает песок и частицы ила, предотвращая загрязнение трубы.
  2. Без предварительной фильтрации. В данном случае установлено единственное устройство для механической очистки воды, которое соприкасается сразу с водоносным слоем.

Каждый хозяин участка самостоятельно подбирает фильтр для воды из скважины, однако, очень важно учитывать назначение устройства и механизм его работы.

Большое влияние фильтрационная система оказывает на работу насоса, а также на то, какую воду будет потреблять человек в конечном итоге.

Первая и основная причина, которая объясняет необходимость установки фильтра на скважину – это забота о собственном здоровье. Ни для кого не секрет, что вода, которая бежит из крана в городских квартирах, проходит несколько ступеней очистки, благодаря чему становится возможным ее употребление в пищу. Однако, на собственном загородном участке такие блага владельцу нужно обустраивать самостоятельно. Многие люди считают, что вода, полученная из скважины, сама по себе является чистой, поскольку добывается глубоко из-под земли. На самом же деле такая жидкость имеет в своем составе немалое количество различных примесей и вредных элементов. А скопления ила и песка влекут за собой загрязнение скважины.

Помимо частиц ила и песка вода из скважины опасна различными примесями. Чаще всего в ней встречаются тяжелые металлы в большом количестве. Кроме того, нередки появления извести и аммонийного азота. Последний элемент особенно часто встречается вблизи различных ферм, где разводятся животные.

Фильтры для скважин помогают устранить сразу несколько проблем:

  • если отсутствует фильтрация воды, в жидкости часто содержится большое количество железа, которое приводит к выпадению ржавого осадка. При постоянном употреблении такой воды человек чувствует дефицит кислорода. Также в организме развивается мочекаменная болезнь на фоне отложений ржавчины;
  • неочищенная вода имеет в составе много металлов и жестких солей. В результате на посуде и бытовой технике появляется сложно очищаемый налет. Такой налет значительно сокращает срок работы техники и часто вызывает ее поломки. Металлы и соли воздействую на организм не только внутренне, но и внешне. Кожа становится более грубой и сухой;
  • из-за большого содержания хлора в воде на водонагревательной технике и отдельных ее деталях появляется коррозия. Кроме того, хлор способен взаимодействовать с металлами, вследствие чего образуются токсические вещества. при долгом использовании воды, имеющей в составе много хлора, слизистые оболочки у человека начинают раздражаться.

Для того, чтобы определить содержание солей и металлов в воде, нужно провести специальное лабораторное исследование. Можно обратиться к специалистам СЭС, предоставив им образцы воды. По результатам анализа можно будет понять, какие микроэлементы преобладают в воде, а, соответственно, подобрать подходящее оборудование.

К примеру, самыми часто встречающимися сегодня являются фильтры для очистки жесткой воды из скважины.

Скважинный фильтр нет необходимости использовать, если в воде наблюдается совсем маленькое количество примесей. Для того, чтобы понять, каково количество посторонних веществ, должна быть установлена сетка для фильтра в водозаборной части скважины. Такой сетчатый фильтр для скважины задерживает на себе нерастворенные примеси. Если примеси скапливаются в очень маленьком количестве, необходимости в установке системы механического очищения нет.

Установка системы фильтрации воды из скважины не нужна, если:

  • обустроена артезианская скважина, которая достигает твердых слоев известняка. В таком случае напор воды идет хороший, насос устанавливается достаточно высоко, а потому все посторонние частицы оседают на дне;
  • если водозабор располагается в известняковых трещиновых породах, но с хорошим напором воды. Как правило, мелкозернистых примесей на таких слоях не обнаруживается, а потому нет необходимости в установке сетчатого очистителя.

Если в воде отсутствуют твердые примеси, владелец участка может не решать вопрос — какой фильтр для скважины лучше. В такой ситуации от механической фильтрации можно отказаться вообще. Но это не означает, что в воде при этом отсутствуют растворенные примеси. Узнать, какие элементы содержатся в воде, можно только при помощи химического анализа. Наиболее популярным является фильтр для умягчения воды из скважины. Необходим он в первую очередь для того, чтобы проводить обезжелезивание воды из скважины, так как железо – наиболее часто встречающийся элемент.

Среди разнообразия скважинных фильтров можно найти и химические устройства. Изготовление фильтра для скважины своими руками практически невозможно (именно на стадии химической очистки). Если при механическом очищении ответ на вопрос — как сделать фильтр для скважины своими руками, достаточно простой, то вот устройство для химической очистки придется купить в магазине.



Фильтр для обезжелезивания включает в себя две ступени. Сначала происходит окисление железа в воде, благодаря чему элемент выпадает в осадок. Затем вода проходит дальнейшую систему очистки. Таким образом, происходит очищение воды из скважины от железа.

Фильтры для обезжелезивания воды, полученной из скважины, могут использоваться различных видов, в том числе и картриджные фильтры. Подходит такой фильтр для известковой воды, так как наполнен может быть любым материалом в зависимости от того, чем именно богата жидкость. Часто требуется очистка воды из скважины от извести, поскольку некоторая часть пробуренных скважин достигают известняковых пород. Хоть в воде и не присутствуют твердые образования, растворенные соединения известняка все же можно обнаружить.

Многие владельцы задаются вопросом, какой выбрать фильтр, и можно ли использовать самодельный фильтр. В данном случае лучше довериться мнению профессионалов, так как они могут подсказать наиболее подходящий вариант. Самодельные очистители крайне редко используются для химической очистки, зато в магазинах можно найти большое количество разнообразных эффективных устройств.

proskvazhinu.ru

Фильтр для скважины своими руками: как сделать, самодельная конструкция

В условиях удаленности от городской черты и централизованного водоснабжения появляется необходимость в скважинах. Но из-за примесей в почве проблематично сразу использовать воду из такого источника с целью удовлетворения любых нужд. Для решения проблемы следует изучить вопрос, как изготовить фильтр для скважины своими руками. С помощью такого фильтра можно не только повысить качество воды, но и продлить срок службы насоса, так как в его механизме постепенно накапливаются загрязнения и примеси, что снижает производительность работы.

Устройство фильтрующего элемента

В качестве составных частей выступает непосредственно сам фильтр, отстойник, где скапливаются частицы породы, и надфильтровый участок. Каркас фильтрующего элемента может быть изготовлен из самых разных материалов, главное, чтобы в результате конструкция соответствовала уровню агрессивности внешней среды, где она будет эксплуатироваться.

Исходные материалы в зависимости от вида фильтра: трубы из стали, а также пластиковые аналоги. Учитывая, что фильтр создается с целью обеспечения более высокого качества воды, следует подбирать сырье, соответствующее наивысшим стандартам качества. Устанавливается эта конструкция в рабочей части обсадной колонны, в результате очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Обзор основных разновидностей фильтров

Решая вопрос, как сделать фильтр для скважины своими руками, нужно рассмотреть несколько видов, чтобы определить наиболее подходящее решение для эксплуатации в определенных условиях.

При выборе варианта фильтра ключевыми являются следующие параметры:

  • уровень производительности или пропускная способность фильтра;
  • размеры фильтрующих отверстий;
  • стойкость к образованию коррозии;
  • степень прочности фильтра;
  • себестоимость самодельного решения, а также уровень сложности его реализации.

Материал фильтрующего элемента не должен оказывать влияние на вкусовые качества пропускаемой жидкости, иначе пропадает смысл в использовании подобных методов. Соответственно, подбирается только сырье, которое не подвержено изменению при контакте с водой.

Различают следующие виды фильтров:

  1. Дырчатые и щелевые исполнения с сеткой.
  2. Гравийный фильтр.
  3. Проволочные фильтры.
На фото варианты самодельных фильтров

Каждый из методов характеризуется определенным уровнем сложности реализации, что дополнительно может повлиять на выбор вариант фильтрующей системы.

На заметку: Фильтр для абиссинской скважины своими руками можно изготовить по такому же принципу.

В случае дырчатой или щелевой конструкции фильтра в качестве основы используется труба, по стенкам большей части которой выполняется перфорация: в виде отверстий малого диаметра или продольных щелей небольшой ширины. Такие решения можно назвать наиболее доступными, когда стоит задача изготовить фильтр для скважины своими руками, в этом случае пластиковая труба, а также стальные изделия из могут выступать основой конструкции.

Металлический каркас для дырчатого фильтра
Дырчатый фильтр

Перфорация должна попадать в основном на водоприемный участок скважины. Но при этом общая протяженность отверстий фильтра не должна быть менее 25% всей длины трубы. Перфорация выполняется дрелью на расстоянии от кромки изделия 100 см с шагом 1-2 см. Диаметр отверстий определяется, исходя из того, какого размера примеси необходимо задерживать. Перфорацию желательно выполнять в шахматном порядке. Рекомендуемый угол наклона сверла 30-60о, причем сверло направляется снизу вверх. Заусенцы следует ошкурить, а образовавшийся сор тщательно вытряхнуть. Снизу труба консервируется деревянной пробкой, а далее на трубу крепится сетка. Как это сделать можно посмотреть на видео.

Щелевой фильтр

Щелевой скважинный фильтр своими руками тоже вполне можно сделать, но при этом используется газовый резак, ножовка по металлу или болгарка. С их помощью добиваются полос нужной толщины и длины, соответственно: от 2 до 5 мм, от 25 до 75 мм.

Подготовка пластиковой трубы для создания щелевого скважинного фильтра

После резки щелей по всей длине наматывается проволока диаметром 3 мм. Шаг витков: 15-25 мм. В некоторых местах ее нужно закрутить или припаять, чтобы закрепить. Поверх трубы на проволоку накладывается сетка галунного плетения из латуни. Это наилучший вариант для такого рода фильтра, если основной род примесей – песок. Для гравия используется сетка с квадратным плетением. Последний этап изготовления – намотка проволоки поверх всей конструкции (с шагом 5-10 сантиметров), опять же, для крепления. В качестве альтернативы сетка может быть припаяна.

Сетку для фильтров можно использовать не только металлическую, но и полимерную

Достоинство такого варианта, как щелевой самодельный фильтр для скважины, заключается в большей пропускной способности сравнительно с дырчатым решением, так как общая площадь щели намного превышает площадь одного отверстия. Однако есть и недостатки, в частности, невысокая прочность фильтра на изгиб. Чтобы несколько сгладить данный минус необходимо предусмотреть в конструкции так называемый пояс жесткости, что означает отсутствие перфорации на некоторых участках. Но все же со временем данные фильтрующие элементы закупориваются песком, а сетка разрушается. Все это в совокупности ведет к снижению уровня производительности скважины.

Фильтр из гравия

Такой фильтр изготавливается без применения дорогостоящих материалов. Для нормального функционирования фильтра нужно отобрать гравий одного размера. Такой метод отличается простотой и небольшими расходами на его реализацию.

На заметку: Рекомендуется выбирать его при условии, что размер фракции окружающей породы приблизительно в 5-10 раз меньше фракции гравия.

С помощью каменистого материала создается прослойка между основной породой и водозаборной трубой. Реализация данного метода выполняется еще на стадии бурения скважины, при этом используется специальная насадка для получения трапециевидного расширения придонного участка. Минимальная толщина полученной фильтрующей прослойки — 50 мм. Для удобства загрузки материала используется мешок, выполненный из геотекстиля. Его опускают на длинных веревках до самого дна скважины.

Проволочные системы

Такой вариант фильтра отличается более длительным сроком службы ввиду большой толщины материала, что является существенным преимуществом сравнительно с дырчатыми и щелевыми конструкциями. Состоит такой фильтр для скважины, сделанный своими руками, из каркаса, поверх которого крепятся прутья, и намотанной на него проволоки. В качестве каркаса фильтра выступает предварительно подготовленная труба с щелевой или дырчатой перфорацией.

1 — перфорированная труба, 2 — стержни, 3 — проволочная обмотка

Сначала необходимо закрепить вертикально расположенные прутья в небольшом количестве посредством сварки. Рекомендуемый диаметр прутков – 5 мм, после чего наматывается проволока меньшего диаметра (2,5 мм) по всей поверхности. Для прочности обмотки используется сварка металлических элементов по всей протяженности проволоки с некоторым шагом.

Но все же эффективность конструкции будет заметно ниже, чем в случае с покупным изделием. К недостаткам можно отнести сложность реализации и высокую степень сложности очистных работ таких сооружений. В случае когда в качестве обсадной и эксплуатационной колонны используется одна труба, выполнить замену будет невозможно.

Компонентом некоторых видов фильтров является сетка. О том, какая бывает фильтровая сетка для скважин, читайте в отдельном материале сайта.

Узнайте, какими преимуществами и недостатками обладают трубы обсадные ПВХ с резьбой для скважин, а также, об особенностях их монтажа.

А различные варианты самодельных кессонов для скважин описаны тут.

Соответствие фильтров и пород

При выборе, несомненно, следует учитывать основные параметры фильтрующего элемента. Но все же первостепенным фактором является соответствие размеров отверстий фильтра размерам частиц породы, что, в свою очередь, как раз и определяет уровень производительности конструкции, а также срок эксплуатации. Например, если делать фильтр для скважины на песок своими руками, то наилучшим решением из доступных является щелевой вариант с использованием галунной сетки. Подобные конструкции применяются в трещиноватых породах, склонных к обрушению, в которых встречается галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от вида породы (более крупные – в случае с галькой, мелкие – если попадает песок).

Такой вид фильтрующего элемента, как дырчатый, сегодня можно чаще встретить в артезианских скважинах, характеризующихся не слишком сильным напором и нестабильным водоносным горизонтом. Если смотреть шире, то дырчатая конструкция фильтра может быть весьма эффективной в случае с различными породами, что повышает ее популярность. Гравийный вариант обустраивается на местности с мелкими и заглинизированными песками. Проволочные исполнения фильтрав хорошо проявляют себя в скважинах на песок и в артезианских скважинах.

Таким образом, изготовление фильтра для скважины своими руками представляется вполне реализуемой задачей. В зависимости от типа грунта определяется размер отверстий, будь то дырчатая или щелевая конструкция. Если не брать в расчет несколько более сложное строение проволочного варианта, соорудить фильтр по одному из описанных выше методов вполне под силу при наличии соответствующих материалов. Желательно соблюдать основные условия: придерживаться рекомендованного шага расположения отверстий и витков намотки проволоки, не игнорировать угол наклона сверла во время выполнения перфорации. А главное, необходимо подбирать фильтровальный элемент исходя из того, какого размера частицам примесей он будет мешать проходить сквозь него.

okanalizacii.ru

Как сделать фильтр для скважины своими руками

Собственная скважина — мечта любого владельца приусадебного участка. Правильно организованный независимый источник воды способен обеспечить полноценную работу поливочного водопровода, а также удовлетворить все хозяйственно-питьевые и бытовые потребности домовладения.

Однако для бесперебойной работы дорогостоящего скважинного оборудования необходимо провести мероприятия по предварительной водоподготовке (фильтрации).

В противном случае работа насоса будет нарушена и он быстро выйдет из строя.

Фильтр во многом влияет на сроки эксплуатации скважины, а также на качество получаемой воды не только сегодня, но и спустя 5, 10 лет.

Нужно помнить, что фильтровая зона обычно устанавливается раз и навсегда, поэтому еще до начала бурения необходимо уточнить у компании, проводящей бурение, все связанные с фильтром нюансы, чтобы понять, сколько вообще может прослужить данная скважина.

При этом нужно иметь в виду:

  • важен не столько тип выбранного фильтра, сколько используемые для его производства материалы и качество изготовления,
  • более долговечными, прочными и надежными считаются фильтры, элементы которых изготовлены из нержавеющей стали,
  • не рекомендуется использовать элементы из оцинкованной стали.

У многих возникает вопрос, а нужен ли фильтр для скважины? Он действительно нужен, так как сыпучие и неустойчивые породы – галька, известняк, песок постепенно заполняют собой скважину, и она перестает наполняться водой.

К тому же погружные насосы, которые не предназначены для прокачивания воды с механическими примесями, быстро выйдут из строя. Именно поэтому используют фильтровую зону, которая удерживает все механические примеси и защищает всю систему от поломки.

Каким требованиям должен соответствовать фильтр для скважины


Поскольку скважинная вода поднимается на поверхность из водоносного слоя, находящегося в сыпучих малоустойчивых породах, в нее попадают посторонние механические примеси — частицы глины и известняка, мелкие песчинки.

Если все эти загрязнения окажутся в стволе скважины, то со временем она попросту засорится.

В целях избежания подобных неприятностей водозаборный элемент оборудуют специальным фильтром.

По типу конструкции скважинные фильтры бывают нескольких видов.

Рассмотрим наиболее распространенные:

  • Дырчатый (перфорированный) фильтр с сеткой — самая популярная конструкция, представляет собой металлическую или пластиковую трубу с многочисленными сквозными отверстиями. Поверх перфорированной части крепится мелкая сетка из нержавейки или прочной синтетической стеклоткани, которая задерживает механические примеси, присутствующие в воде. Существенный недостаток сетчатого фильтрующего элемента — малая производительность из-за сильного сопротивления потоку. Данная конструкция отлично подходит для дачных скважин с небольшим напором воды.
  • Щелевой скважинный фильтр с сеткой — производительная система фильтрации, обладающая высокой пропускной способностью. Конструкция фильтрующего элемента идентична устройству перфорированного фильтра с той лишь разницей, что вместо отверстий в данном случае используются тонкие надрезы — так называемое щелевое перфорирование. Сквозь насечки на трубе беспрепятственно проходит вода, а механические примеси задерживаются. Толщина надрезов подбирается индивидуально, исходя из размера содержащихся в воде частиц. Сетчатый щелевой фильтр — идеальное решение для глинисто-песчаных водоносных слоев. В последнее время особой популярностью пользуются конструкции из ПВХ-трубы, которые стоят на порядок дешевле металлических аналогов. Пластиковые фильтры экологически безопасны, им не страшны коррозийные процессы.
  • Фильтр из гравия — самая простая конструкция, представляет собой плотную подушку из мелкофракционного гравия (размер фракции должен в 5-10 раз превышать размер примесей). Применяют в большинстве случаев в паре с сетчатым фильтром на неглубоких песчаных, реже — на известковых скважинах.
  • Фильтрующий элемент с проволочной обмоткой — усовершенствованный вариант сетчатого фильтра. В данном случае вместо сетки на основание перфорированной трубы плотными рядами наматывается специальная проволока клиновидного сечения из нержавеющей стали. Фильтры данного типа долговечны, что объясняется более высокой прочностью проволоки по сравнению с тонкой металлической или синтетической сеткой.

ВИДЕО ОБЗОР

Изготовление фильтра для скважины своими руками — инструкция


Все перечисленные выше разновидности скважинных фильтров можно изготовить самостоятельно.

Чтобы изготовить перфорированный сетчатый фильтр для воды из скважины своими руками, нужно подготовить следующие материалы и инструменты:

  • труба из нержавеющей стали или толстостенная ПВХ-труба диаметром 100-150 мм;
  • дрель со сверлом;
  • рулетка и маркер для разметки;
  • наждачная бумага или шлифовальная машинка;
  • мелкая сетка из нержавейки или прочной синтетической стеклоткани;
  • проволока из нержавейки.

Сам процесс изготовления достаточно прост:

  1. В трубе просверливаются отверстия. При сверлении дрель держат под углом 40-45 градусов в направлении снизу-вверх. Благодаря такому углу сверления отверстия получаются овальной формы.
  2. Все места сверления зачищаются наждачной бумагой или шлифовальной машинкой, чтобы на поверхности трубы не было заусенцев.
  3. Затем на трубу при помощи проволоки закрепляют сетку.

Для изготовления щелевого фильтра понадобятся:

  • труба из нержавейки или ПВХ-труба;
  • болгарка с тонким отрезным диском или дрель;
  • наждачка или шлифовальная машинка;
  • сетка из нержавеющей стали или синтетического стекловолокна;
  • проволока.

Процесс изготовления щелевого фильтра мало отличается от технологии изготовления перфорированного фильтра.

Он состоит из нескольких этапов:

  1. На трубу маркером наносят разметку для насечек.
  2. В соответствии с разметкой при помощи болгарки на трубе делают надрезы, их ширина — примерно 2/3 диаметра трубы.
  3. Места разрезов зачищаются наждачной бумагой или обрабатывают шлифмашинкой.
  4. Затем на трубу по спирали наматывают проволоку с шагом 2-3 сантиметра.
  5. Поверх проволоки монтируют сетку, которую также закрепляют проволокой.

Какой высоты (длины) должен быть фильтрующий элемент? Все зависит от структуры водоносного слоя.

Как правило, для песчаных грунтов при использовании трубы D 100-150 мм оптимальная высота фильтрующей части составляет 1,5-2 метра.

Как самому сделать фильтр для абиссинской скважины – колодца


Примеры сеток с галунным и квадратным плетением для использования в фильтре для скважины

Абиссинской скважиной называют колодец, устанавливаемый на песке. Конструкция достаточно компактна, средняя глубина достигает 15 м, поэтому затраты и физические, и материальные не слишком большие и вполне доступные большинству дачников.

В ширину скважина достигает обычно 30-50 см. В виду того, что колодец обустраивается на песке, качество получаемой воды оставляет желать лучшего, поэтому не обойтись без насосных и фильтровальных станций.

Для абиссинской скважины рекомендуется установка в конце трубы фильтра-иглы, он сохранит всю систему от ила. А чтобы фильтр не подвергался коррозии, для его изготовления нужно использовать тот же материал, из которого сделаны трубы скважины.

Чтобы изготовить фильтр-иглу, потребуются:

  1. в шахматном порядке проделать в трубе отверстия диаметром до 8 мм,
  2. припаять поверх сетку из нержавейки.

Вместо сетки сгодится проволока, которую с небольшими просветами наматывают на конец трубы. Затем проволоку, также как и сетка, нужно хорошо припаять. Во избежание отравления используйте оловянный припой.

После чего останется в конце приварить наконечник, чуть больший по диаметру, чем труба.

Обслуживание — как прочистить самодельный фильтр

В процессе продолжительного контакта скважинного фильтра с водой и содержащимися в ней примесями на его поверхности образуются плотные наросты.

Количество отложений и скорость их образования напрямую зависит от типа грунта и химического состава воды. Наросты забивают мелкие ячейки сетки, из-за чего пропускная способность фильтрующего элемента падает.

Если производительность скважины заметно упала, но вода остается чистой, пора заняться обслуживанием фильтра.

Чтобы произвести очистку фильтра скважины своими руками, необходимо обзавестись дополнительным вибрационным погружным насосом и установить его вместо штатного.

Поднимая и опуская насос в зоне фильтрующего элемента при помощи троса, удается взболтать воду и очистить фильтр. Грязная вода со временем выкачивается вибронасосом, и из скважины снова идет чистая вода.

filteru.ru

Фильтр для скважины на песок

Фильтр для скважины на песок

Для обеспечения собственного дома водой бурят скважины. Чтобы вода была чистая, нужно поставить фильтр для скважины на песок своими руками. Его изготовить не очень сложно.

Схема скважины на песок.

Какие бывают фильтры?

По конструкции все фильтры для воды могут быть:

Рисунок 1. Отверстия размером 10-12 мм нужно сверлить в шахматном порядке под углом 30-60 градусов.

Фильтр для скважины своими руками дырчатого типа – наиболее распространенная в наши дни конструкция. Если его внимательно рассмотреть, можно заметить, что в его состав входит обыкновенная труба из стали. Такими пользуются нефтяники и газовики, геологи-разведчики. Можно использовать пластиковую трубу. Она укладывается на ровную землю и размечается кернером. Отступив от конца трубы не менее чем на 100 см, начинают сверление отверстий диаметром 10-12 мм. Труба просверливается с сохранением шахматного порядка. Интервал между отверстиями – около 2 см. Сверлить желательно под углом 30-60º, снизу вверх. Из просверленной трубы необходимо вытряхнуть стружку (рис. 1). Конец закрывается пробкой из дерева. Отверстия закутывают пленкой. В таком виде готовая труба опускается в приготовленную скважину.

Сделать щелевой фильтр можно из стальной трубы. Щели в условиях производства делаются на фрезерных станках. В условиях домашнего производства их прорезают автогеном или ножовкой по металлу. Прорези выполняют размерами 8-15 см, ширина их – от 1,5 до 5 мм. Щели затягиваются пленкой.

Сетчатый фильтр – это более редкая разновидность подобных устройств. Сетка выбирается только после тщательного анализа воды из пробуренной скважины и замера твердых частиц. Сетчатые фильтры предназначены для установки на песок. Сетка в них не прилегает к основе, которой является труба. Между фильтрующим слоем и самой трубой нужно устроить жесткий проволочный каркас. Для того чтобы изготовить такой фильтр, не требуется высокой квалификации.

Проволочный фильтр – это спирально намотанная проволока, имеющая специальный профиль. Форма сечения определяет способность пропускать частицы разного размера. В целом проволока гораздо толще сетки, поэтому и срок ее эксплуатации значительно больше. Самостоятельно сделать такой фильтр очень сложно.

Гравийный фильтр используется для обеспечения бесперебойной работы скважины. Скважина бурится на 100 мм шире трубы. После ее установки свободное пространство засыпается одноразмерным гравием, параметры которого превышают габариты частиц окружающей породы в 8-10 раз.

Гравитационные фильтры работают на принципе тяжести различных пород, которые расположены перед отверстиями. Обсыпка гравием не дает возможности щелям зарастать. Чем больше слой гравия, тем конструкция работает лучше.

Вернуться к оглавлению

Как сделать скважину и фильтр?

Рисунок 2. Схема водяного фильтра.

Скважина глубокого бурения дает более чистую воду, которая не засоряется. Но и водоносный песок обладает своими преимуществами:

  • он дает значительно более дешевую скважину и воду, пригодную для питья, приготовления пищи, полива;
  • быстрое бурение;
  • не нужно иметь разрешительных документов.

Скважина представляет собой узкий колодец. Но конструкция этого колодца несколько иная. Глубина его может быть 30-40 м. Именно на такой глубине чаще всего можно найти воду. Специалисты выполнят все работы по бурению за относительно малые деньги. Они же через каждые 2-3 года помогут прочищать скважину. Само бурение проводится буквально за 2-5 дней. Это будет зависеть от залегания различных пород. Документов на разрешение бурения не требуется. Скважина может буриться в летнем и зимнем вариантах. Летняя предназначена для пользования только в летнее время, зимняя – в течение круглого года. Иногда и без использования фильтра вода идет чистая. Но фильтр необходимо ставить, так как постепенно отверстия заиливаются мельчайшими частицами песка. Для изготовления его потребуются инструменты:

  • электродрель;
  • сверла на 10-15 мм;
  • станок фрезерный.

Для изготовления водяного фильтра нужно приготовить трубу диаметром немного меньше диаметра скважины.

Она может быть стальная или пластиковая. Ее длина – около 4-5 м. Перфорированный участок составляет 1-1,5 м. Отверстия сверлятся с наклоном в 30-60º и с шагом 1-2 см в шахматном порядке. Острые выступы зачищаются, стружка удаляется из трубы. Перфорированную часть нужно обернуть латунной сеткой или стальной (нержавеющей). Сетка предотвратит засорение отверстий. Вид такого фильтра показан на рис. 2.

Для изготовления щелевого изделия нужно иметь фрезерное оборудование. Отверстия в виде щелей можно делать и с помощью газового резака.

Готовое изделие оборачивается сеткой и опускается в скважину. Под сетку нужно намотать стальную проволоку из нержавейки. Шаг намотки составляет 10-25 мм. Диаметр проволоки – примерно 3 мм. Сетка закрепляется опять же проволочной стяжкой с шагом 50-100 мм.

Вернуться к оглавлению

Несколько слов в заключение

Любой фильтр, будь он самодельный или производственного изготовления, предназначен для очистки воды из скважины от песка, ила. Растворенные вещества, которые ощутимо портят воду, бактерии, находящиеся в воде, фильтры не в состоянии задержать.

Поэтому воду необходимо сдать на анализ и перед употреблением ее обязательно кипятить.

При желании фильтр для скважины своими руками может сделать каждый. Главное в этом деле – не спешить и все делать в соответствии с правилами. Тогда водой вы будете обеспечены всегда.

Надежные фильтры для скважины на песок

Многие садоводы и огородники смогут сделать фильтры для скважины на песок своими руками, которые прослужат долго и надежно.

Без воды невозможно заниматься выращиванием овощей и фруктов.

Надежное водоснабжение требуется не только на даче или огороде.

Загородные усадьбы, индивидуальные дома в пределах городской черты строятся с таким расчетом, чтобы иметь автономный источник, который обеспечивает водой все потребности независимо от сезона.

На протяжении длительного времени наиболее распространенным типом источника был колодец. Сегодня чаще используется скважина, в том числе «игла».

Ее обустройство и эксплуатация требуют соблюдения определенных правил и регламентов.

Типы скважин

Колодец удобен в обслуживании, однако у него есть один серьезный недостаток.

Из-за мелкого залегания водоносного слоя, в него легко просачиваются нечистоты, химически активные растворы, песок и прочие «добавки» которые существенно снижают качество воды.

Перед употреблением ее приходится фильтровать и кипятить. На стенках кастрюль и чайников регулярно образуется накипь. Вода, которая качается из скважины, практически готова к употреблению.

Именно это свойство и стимулирует использование скважин, которые бывают следующего типа:

  • скважина на известняк;
  • скважина на песок;
  • скважина «игла».

Каждый тип имеет свои особенности в зависимости от глубины залегания водоносного слоя.

Скважина на известняк

Свое название она получила потому, что вода качается с известковых горизонтов. Залегают эти слои на глубине до 200 метров.

Только этот факт говорит о том, что бурение на такие глубины требует весомых финансовых затрат.

Кроме того, воды глубокого залегания, которые не требуют дополнительного фильтрования, отнесены к богатствам недр, а этими богатствами распоряжается государство.

Обустроить такой источник на даче невозможно. Для этого потребуется большой перечень разрешительных документов. Выполнить требования «Роспотребнадзора» тоже нереально.

Поэтому данный тип скважин не получил широкого распространения.

Скважина на песок

В этом случае вода берется из песчаного водоносного слоя. При этом она проходит естественное фильтрование через разные фракции песка и гравия.

Глубина залегания горизонта варьируется от 20 до 40 метров. В настоящее время – это самый распространенный источник воды на усадьбе, даче и огороде.

Чтобы вода имела более высокое качество, можно установить фильтр для скважины своими руками. Данное устройство монтируется с таким расчетом, чтобы донный ил не забивал отверстия.

Практика показывает, что срок эксплуатации такой скважины составляет от 5 до 15 лет. Этот период можно продлить, если правильно ее обслуживать.

Скважина «игла»

Эта скважина «игла» имеет еще одно название – абиссинской. Часто встречается и такое определение: забивная скважина или скважина «свисток». Глубина ее относительно небольшая, до 8 метров.

Игла настраивается и оборудуется в течение короткого отрезка времени. При хорошей организации процесса до водоносного слоя можно добраться в течение нескольких часов.

Важно отметить, что качество воды из скважины почти такое же, как и в колодце, в нее часто попадает песок. Ее желательно пропускать через фильтр перед употреблением.

Несомненным плюсом считается бюджетная стоимость установки и минимальная площадь участка. Изготовить необходимую оснастку для бурения и выполнить все работы на даче можно своими силами.

Устройство системы очистки

Скважная вода очень часто содержит в себе различные примеси и включения твердых частиц.

Чтобы предотвратить попадание посторонних фрагментов, на водозаборную трубу устанавливается фильтр для скважины своими руками.

Такое устройство можно приобрести в специализированном магазине или изготовить своими руками.

Самая доступная конструкция для фильтрации включает в себя следующие элементы:

  • фильтрующий узел;
  • надфильтрованный участок;
  • отстойник.

Песок, который поступает в систему, не только понижает качество воды, но и приводит к преждевременному износу насосной станции.

Чтобы избежать такой ситуации, необходимо самостоятельно изготовленный фильтр правильно установить.

Перед установкой нужно точно определить глубину залегания водоносного горизонта. Труба, из которой сделан фильтр, должна иметь диаметр меньше, чем обсадная.

Размер фильтра должен совпадать или быть меньше, чем высота водного столба. Перед тем как фиксировать в скважине водоподающую трубу, выполняется подготовка донной поверхности.

Когда скважина пробурена в песчаном грунте, то ее дно и стены в короткие сроки будут размыты. И вода из прозрачной превратится в мутную, непригодную для питья.

В таких условиях нужно сделать предварительное обустройство дна, после чего установить фильтр.

Донный осадок в скважине со временем накапливается и может вывести ее из строя.

Чтобы предотвратить развитие таких процессов, магистральную трубу необходимо оснастить фильтром, предварительно выбрав подходящий тип:

При определенных условиях любой из этих изделий можно сделать своими руками. На видео можно посмотреть, как делается проволочный фильтр с помощью подручных средств.

Донный фильтр обустраивается перед запуском скважины в эксплуатацию. Чаще всего для этих целей используется крупнозернистый кварцевый песок, гравий или щебень.

Как изготовить фильтр?

Наиболее распространенным типом считается дырчатый фильтр. Отчасти это объясняется тем, что его можно изготовить своими руками. Для этого в трубе сверлятся сквозные отверстия.

Следующим шагом труба на отрезке, где проведена перфорация, обматывается сеткой. Сетку наматывают таким образом, чтобы она имела степень свободы.

Для большей надежности можно намотать ее в два слоя. Закрепить ее можно строительным степлером через 15-20 см. На видео показан процесс изготовления дырчатого фильтра своими руками.

Сверление отверстий нужно выполнять под углом в 45 градусов по направлению снизу вверх.

Щелевой фильтр обеспечивает высокую пропускную способность и задерживает песок.

Сделать его можно, используя фрезерный станок, газовый резак или угловую шлифовальную машинку, которую в обиходе называют «болгарка».

В трубе прорезаются щели в шахматном порядке шириной до 5 мм и длиной до 70 мм. При этом важно следить за тем, чтобы прочность трубы не снижалась.

После того как операция по прорезке завершена, необходимо зачистить все заусенцы, которые образуются по кромке щели. Следующим шагом нужно обмотать этот участок сеткой.

Обмотка и крепление сетки выполняется по тем же правилам, как и при изготовлении дырчатого фильтра.

Проволочный фильтр для скважины своими руками имеет сложную конструкцию по сравнению с дырчатой или щелевой фильтрацией.

На видео подробно показано, как его можно изготовить.

Фильтр из гравия для воды отличается простотой своего устройства.

Эту систему обустраивают в грунтах с высоким удельным содержанием глины и мелкофракционного песка. Чтобы донный ил не смешивался с водой, его присыпают гравием.

Фракция гравия должна быть крупной. Диаметр скважины должен быть больше диаметра обсадной трубы как минимум на 10 см.

Такой тип фильтрации часто используется на даче при сезонной эксплуатации скважины.

Нюансы и тонкости

Когда на даче пробивается скважина «игла», то воду можно фильтровать уже на выходе. Надо только правильно установить фильтр. Если в скважине есть только донный фильтр, этого бывает недостаточно.

Для того чтобы обеспечить надежное и качественное водоснабжение, необходимо все работы по изготовлению и установке фильтров выполнять аккуратно и по инструкциям.

Очень важно рассчитать диаметр трубы при изготовлении дырчатого или щелевого изделия. Случается так, что при установке фильтр застревает в обсадной трубе.

Другая неприятность, которая может произойти – быстрое засорение фильтра песком и глиной. Это происходит при малом размере отверстий в фильтре.

В результате чего приходится выполнять работу заново.

Изготовление фильтров для скважины

  • Устройство системы очистки для скважины
  • Изготовление фильтров для скважины своими руками
  • Ошибки при изготовлении системы очистки своими руками

Вода — источник жизни, и от ее качества зависит здоровье человека. Занимаясь постройкой своего дома, задумываешься об автономной системе водоснабжения. Для обеспечения дома питьевой водой выкапывают колодец, скважину, которые со временем засоряются. Чтобы в пищу не попадали частички грязи, мусора и песок, необходимо изготовить своими руками фильтр.

Фильтр опускают на дно скважины, а свободное пространство вокруг тщательно заполняют крупным песком.

Конструкции фильтров разнообразны, и их очень просто можно изготовить самостоятельно, сэкономив на стоимости готовой заводской конструкции.

Как сделать фильтр для скважины своими руками, об этом наша статья. Для изготовления вам понадобятся следующие инструменты:

  • электрическая дрель;
  • сверла диаметром 10 и 15 мм;
  • фрезерный станок.

Перечень расходных материалов будет зависеть от конструкции фильтра.

Устройство системы очистки для скважины

Схема устройства фильтра для скважины: 1 — Перфорированная труба; 2 — Отверстия нужного диаметра; 3 — Проволочная обмотка; 4 — Металлическая сетка.

Фильтром называется рабочий участок колонны, который предотвращает попадание крупных частиц в сооружение скважины, при этом он не должен препятствовать прохождению воды. В конструкцию входят три основных функциональных узла:

  • фильтрующий узел;
  • надфильтрованный участок;
  • отстойник.

К самодельным конструкциям устройств очистки для скважины относят:

  • перфорированные дырчатые системы;
  • щелевые системы очистки;
  • проволочные системы;
  • гравийные системы.

Для того чтобы смонтированный элемент очистки работал эффективно, его необходимо правильно установить. Во-первых, необходимо знать глубину скважины, относительно которой определяются размеры конструкции устройства. Во-вторых, диаметр трубы, из которой изготавливается элемент очистки, определяется исходя из диаметра скважины. Рекомендуемый диаметр трубы должен быть меньше диаметра пробуренной скважины. Например, если диаметр скважины составляет 133 мм, то для изготовления подойдет труба диаметром 89 мм.

Вернуться к оглавлению

Изготовление фильтров для скважины своими руками

Размер отверстий зависит от характеристик грунта.

Самое распространенное устройство очистки, применяемое дачниками и хозяевами частных домов, — это дырчатая с перфорацией система. По конструкции он представляет собой трубу с проделанной перфорацией (отверстиями). Устройство очень простое, но достаточно эффективное. Для изготовления в качестве расходных материалов вам потребуется металлическая или пластиковая труба длиной примерно 4,5-5 м. Пластиковые трубы выбирайте согласно сертификату качества, чтобы материал был безопасным для человека. При использовании металлических труб можно применить геологический или нефтяной сортамент. Используя сверла, проделывают перфорацию отрезка трубы.

Изготовление дырчатого фильтра своими руками проводят по следующей технологии. Измеряют длину отстойника, которая должна составлять от 1 до 1,5 м. Длина будет зависеть от глубины скважины. На поверхность трубы наносят разметку, учитывая, что перфорированный участок составляет не менее 25% длины всей трубы, определяют необходимую длину. Длина трубы также зависит от глубины скважины и может составлять 5 м. Отступив от края трубы, проводят сверление отверстий. Шаг отверстий составляет 1-2 см, принимаемое расположение — в шахматном порядке. Рекомендуется просверливать отверстия не под прямым углом, а под углом 30-60 градусов с направлением снизу вверх. По окончании работ перфорированная поверхность трубы зачищается от острых выступов. Внутренняя часть трубы чистится от стружки и закрывается деревянной пробкой. Перфорированная зона обкручивается сеткой мелкого плетения из латуни, а лучше из нержавейки. Сетка закрепляется на заклепки. Использование сетки позволяет избежать быстрого засорения отверстий фильтра.

Виды сеток для фильтра: а — Галунное плетение; б — Квадратное.

Большая пропускная способность обеспечивается щелевой конструкцией фильтров. Площадь щели фильтра превосходит по величине площадь отверстия примерно в 100 раз. На поверхности фильтра нет так называемых глухих зон.

Для изготовления своими руками щелевого фильтра вместо дрели потребуется инструмент для фрезерования. В зависимости от способа изготовления отверстий, может потребоваться газовый резак. Ширина щелей находится в пределах 2,5-5 мм, а длина — 20-75 мм, расположение отверстий в поясном и шахматном порядке. Поверх отверстий накладывается металлическая сетка.

Плетение сетки выбирается галунное, материал — латунь. Выбор размера отверстий сетки проводится опытным путем, просеивая песок. Наиболее подходящий размер сетки — тот, в котором при просеивании пропускается половина песка. Для особо мелкого песка подходящим вариантом будет та сетка, которая пропускает 70%, для крупного песка — 25%.

Размер частичек песка определяет его состав:

  • крупный песок — частички 0,5-1 мм;
  • средний песок — частички 0,25-0,5 мм;
  • мелкий песок — частички 0,1-0,25 мм.

Перед наложением сетки на перфорированную поверхность наматывается стальная нержавеющая проволока с шагом 10-25 мм. Диаметр проволоки должен составлять 3 мм. Прочность конструкции обеспечивается точечной спайкой участков проволоки по длине намотки, примерно каждые 0,5 м. После намотки проволоки наносят сетку и стягивают ее проволокой. Шаг проволоки при стягивании составляет 50-100 мм. Сетка для фиксации может спаиваться или скручиваться стальной проволокой.

Проволочное устройство очистки для скважины отличается сложностью своей конструкции. Для изготовления такого фильтра своими руками требуется использовать проволоку специальной формы сечения. Пропускная способность системы во многом зависит от шага намотки проволоки и формы ее сечения.

Технология намотки заключается в следующем. Подготавливается щелевая конструкция системы очистки. Размер отверстий зависит от размера природных частиц. Прежде чем приступить к намотке проволоки, к каркасу накладываются 10-12 прутьев с диаметром не менее 5 мм. Выполнять намотку необходимо аккуратно, с соблюдением шага. Можно задействовать токарный станок, если он есть в наличии.

Самое простое устройство фильтра имеет гравийное сооружение. Сооружают такую систему в грунтах с глинизированным и мелким песками. Процесс сооружения фильтра начинают с подготовки скважины, диаметр скважины должен быть с запасом на обсыпку гравием. Гравий выбирается одноразмерной фракции и засыпается с устья в скважину. Толщина обсыпки должна быть не менее 50 мм. Размер частиц гравия выбирается относительно размера частиц породы. Частицы гравия должны быть в 5-10 раз меньше.

Вернуться к оглавлению

Ошибки при изготовлении системы очистки своими руками

При изготовлении фильтра очень часто мастерами допускаются ошибки, которые ухудшают характеристики его работы. К самым распространенным ошибкам относят:

  • неправильный выбор диаметра трубы фильтра, при слишком большом диаметре труба может застрять при установке в скважину;
  • малый диаметр перфорации, отверстия могут забиваться песком и глиной.

Собираясь изготовить систему очистки своими руками, оцените свои возможности и силы и выбирайте самый подходящий вариант. Качественная самостоятельная работа ни в чем не уступит заводской конструкции. Главное, делая фильтр, — соблюдать рекомендации и технические условия.

Геннадий Андреевич Любченко

Источники: http://dizaindachi.ru/vodosnabzhenie/filtr-dlya-skvazhiny-na-pesok-svoimi-rukami.html, http://stroyremned.ru/stroitelstvo/strojka/734-filtr-dlya-skvazhiny-svoimi-rukami.html, http://1landscapedesign.ru/dlya-poliva/kak-sdelat-filtr-dlya-skvazhiny.html

santex1.ru
