Терморегулятор для инфракрасных обогревателей – Терморегулятор для инфракрасного обогревателя: виды, монтаж

Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

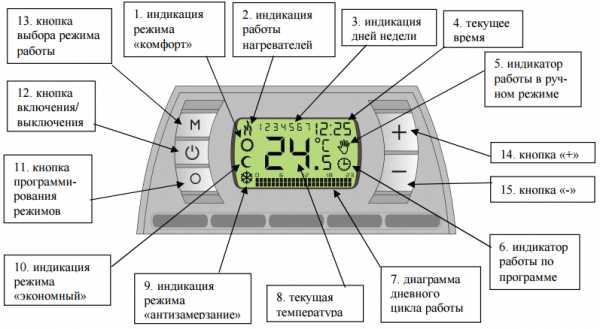

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

• Точность регулирования температуры высокая (в пределах ±0,5°).
• Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
• К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

vizada.ru

Терморегуляторы для инфракрасных обогревателей — что подойдет для собственного дома?

Инфракрасные обогреватели и терморегуляторы

Для контроля над температурой воздуха в помещении, обеспечения экономичной работы системы отопления и создания максимально комфортного микроклимата применяют разные системы терморегулирования. Широко распространено использование терморегуляторов для инфракрасных обогревателей, обеспечивающих автоматическую работу отопительной системы. Пользователю нужно только установить необходимые параметры, а электроника сама будет поддерживать нужный температурный график.

Обычно принято устанавливать в одно помещение по одному терморегулятору. А вот один прибор на несколько обогревателей в разных комнатах специалисты ставить категорически не рекомендуют. Такой вариант приводит к сложностям в управлении. Ведь хотя помещения находятся в одном доме или квартире, температурный режим и уровень теплоотдачи в них, скорее всего, окажутся разными. По этой причине для достижения комфортного микроклимата в каждом помещении следует устанавливать свои параметры системы отопления.

Инфракрасные обогреватели с терморегулятором работают, пока температура в комнате не достигнет заданного значения. После этого электроника или механика отключают работу отопительной системы, и она не запускается до тех пор, пока температура не снизится на 2-3 градуса ниже установленной нормы. В целом такие терморегуляторы ничем не отличаются от тех, что используются для системы теплого пола.

Принцип работы и функциональные возможности терморегулятора

Термостат для инфракрасного обогревателя позволяет задавать значение температуры на постоянной основе или программным методом. Во втором случае можно запланировать режим не только на день, но даже на определенный цикл в течение нескольких дней — обычно на неделю.

Это свойство современных термостатов очень полезно для использования в отопительной системе загородного дома. Если дом выступает в качестве летней дачи, а зимой хозяева приезжают временами и только по выходным, то можно установить определенный режим работы. В будни будет поддерживаться минимальная температура, необходимая для нормального функционирования системы отопления, а к выходным обогрев включится на полную мощь, и хозяев встретит теплый дом.

Остановимся на типах термостатов немного подробнее.

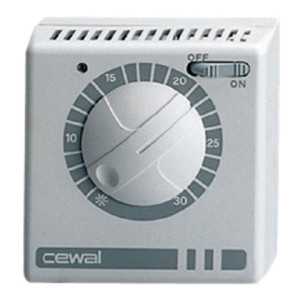

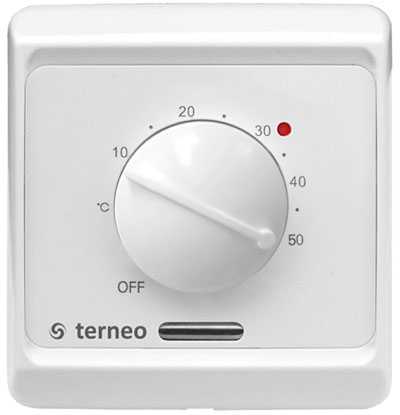

Механические регуляторы

Регулятор температуры

Механические регуляторы обладают большим сроком службы и работают независимо от наличия электропитания. Они недорогие, компактные, могут использоваться в широком диапазоне температур и просты в управлении.

Недостаток один, но принципиальный — с их помощью можно настроить только одно значение температуры. Если думать об экономии, действительно «умном доме» и максимальном комфорте, то такой прибор не очень-то подходит. Точность установки температуры при использовании этого типа приборов составляет около 2 градусов.

Электронные регуляторы

Этот тип приборов более точен. С их помощью можно устанавливать температуру с точностью до 0,5 градуса. Они допускают подключение выносных температурных датчиков и программируются, позволяя изменять температуру в помещении автоматически в зависимости от времени суток и дня недели. Но такие устройства могут использоваться только в тех помещениях, где всегда поддерживается положительная температура.

Электронный терморегулятор для инфракрасных обогревателей обязательно должен иметь энергонезависимую память. Тогда в случае отключения электроэнергии вам не придется заниматься его перепрограммированием, а все сделанные настройки восстановятся автоматически. Этот момент принципиально важен для нормального функционирования отопительной системы.

Размещение регулятора

Размещение терморегулятора

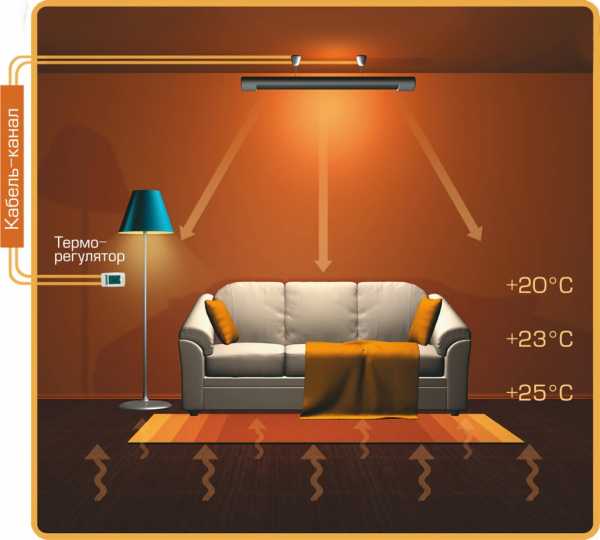

Термостат положено устанавливать таким образом, чтобы он находился как можно дальше от сквозняков, прямых солнечных лучей и тепловых источников. Дело в том, что все эти факторы могут внести серьезные погрешности в его работу. Для размещения прибора следует выбирать место, где обеспечивается свободное движение воздуха. Высота установки — 1,5 метра от пола.

Если монтаж системы регулировки осуществляется в очень большом помещении (например, производственном цехе), то стоит отойти от правила «один регулятор — одна комната» и ставить по одному термостату на 100-150 метров. Разумеется, монтаж должен осуществлять специалист, разбирающийся в схемотехнике и электрике. В этом случае удастся достичь оптимального режима работы и комфортного микроклимата.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Терморегуляторы для инфракрасных обогревателей — что подойдет для собственного дома?

Инфракрасные обогреватели и терморегуляторы

Для контроля над температурой воздуха в помещении, обеспечения экономичной работы системы отопления и создания максимально комфортного микроклимата применяют разные системы терморегулирования. Широко распространено использование терморегуляторов для инфракрасных обогревателей, обеспечивающих автоматическую работу отопительной системы. Пользователю нужно только установить необходимые параметры, а электроника сама будет поддерживать нужный температурный график.

Обычно принято устанавливать в одно помещение по одному терморегулятору. А вот один прибор на несколько обогревателей в разных комнатах специалисты ставить категорически не рекомендуют. Такой вариант приводит к сложностям в управлении. Ведь хотя помещения находятся в одном доме или квартире, температурный режим и уровень теплоотдачи в них, скорее всего, окажутся разными. По этой причине для достижения комфортного микроклимата в каждом помещении следует устанавливать свои параметры системы отопления.

Инфракрасные обогреватели с терморегулятором работают, пока температура в комнате не достигнет заданного значения. После этого электроника или механика отключают работу отопительной системы, и она не запускается до тех пор, пока температура не снизится на 2-3 градуса ниже установленной нормы. В целом такие терморегуляторы ничем не отличаются от тех, что используются для системы теплого пола.

Принцип работы и функциональные возможности терморегулятора

Термостат для инфракрасного обогревателя позволяет задавать значение температуры на постоянной основе или программным методом. Во втором случае можно запланировать режим не только на день, но даже на определенный цикл в течение нескольких дней — обычно на неделю.

Это свойство современных термостатов очень полезно для использования в отопительной системе загородного дома. Если дом выступает в качестве летней дачи, а зимой хозяева приезжают временами и только по выходным, то можно установить определенный режим работы. В будни будет поддерживаться минимальная температура, необходимая для нормального функционирования системы отопления, а к выходным обогрев включится на полную мощь, и хозяев встретит теплый дом.

Остановимся на типах термостатов немного подробнее.

Механические регуляторы обладают большим сроком службы и работают независимо от наличия электропитания. Они недорогие, компактные, могут использоваться в широком диапазоне температур и просты в управлении.

Недостаток один, но принципиальный — с их помощью можно настроить только одно значение температуры. Если думать об экономии, действительно «умном доме» и максимальном комфорте, то такой прибор не очень-то подходит. Точность установки температуры при использовании этого типа приборов составляет около 2 градусов.

Этот тип приборов более точен. С их помощью можно устанавливать температуру с точностью до 0,5 градуса. Они допускают подключение выносных температурных датчиков и программируются, позволяя изменять температуру в помещении автоматически в зависимости от времени суток и дня недели. Но такие устройства могут использоваться только в тех помещениях, где всегда поддерживается положительная температура.

Электронный терморегулятор для инфракрасных обогревателей обязательно должен иметь энергонезависимую память. Тогда в случае отключения электроэнергии вам не придется заниматься его перепрограммированием, а все сделанные настройки восстановятся автоматически. Этот момент принципиально важен для нормального функционирования отопительной системы.

Термостат положено устанавливать таким образом, чтобы он находился как можно дальше от сквозняков, прямых солнечных лучей и тепловых источников. Дело в том, что все эти факторы могут внести серьезные погрешности в его работу. Для размещения прибора следует выбирать место, где обеспечивается свободное движение воздуха. Высота установки — 1,5 метра от пола.

Если монтаж системы регулировки осуществляется в очень большом помещении (например, производственном цехе), то стоит отойти от правила «один регулятор — одна комната» и ставить по одному термостату на 100-150 метров. Разумеется, монтаж должен осуществлять специалист, разбирающийся в схемотехнике и электрике. В этом случае удастся достичь оптимального режима работы и комфортного микроклимата.

vizada.ru

Терморегулятор для инфракрасного обогревателя: виды, схема подключения

Использование в системе обогрева дома современных технологий и разработок существенно снижает ежемесячные расходы на электроэнергию, а также помогает добиться необходимого результата за меньшее количество времени. Установка терморегулятора для инфракрасного обогревателя повышает эффективность отопительных приборов. С его помощью создается система «умный дом».

Виды термостатов

Терморегулятор для обогревателя – это градусник, который измеряет температуру в помещении и управляет самим источником тепла. Если воздух уже достаточно прогрелся, то питание ограничивается, и обогреватель перестает работать. А если в комнате становится прохладно, то включается вновь.

В зависимости от того, какой терморегулятор для ИК обогревателя используется, устанавливаются и режимы управления.

1. Механические представляют собой пластиковую коробку с круглым переключателем, который обеспечивает плавную регулировку температуры. Этот показатель изменяется в зависимости от модели, например, в описании терморегулятора Timberk для инфракрасного обогревателя указано, что шаг может быть точным – каждый градус, или выставляться диапазонами – от 2 до 5 °C. Кроме ручки-переключателя на корпусе имеется кнопка включения, а также диодный индикатор, который показывает, работает ли прибор в данный момент.

Более дорогие изделия дополнительно оснащаются небольшим дисплеем, на котором высвечиваются немногочисленные данные. Инфографика, как у терморегулятора Ballu, воспринимается нагляднее и более эстетично. Нужные градусы можно выставить двумя кнопками.

Использовать механический регулятор удобно в доме, где постоянно есть люди, потому что он может обеспечивать тот температурный режим, который выставлен на данный момент. Управлять им дистанционно не получится.

2. Электронные более разнообразны по дизайну. Обзор терморегуляторов для бытового ИК обогревателя показывает, что к уже имеющимся стандартным элементам управления добавляется жидкокристаллический экран. Для управления и точной настройки появляется небольшая кнопочная панель, если экран не сенсорный. Установка градусов может быть скролльной или кнопчной. Чтобы защитить экран и сделать регулятор более незаметным, его оснащают специальной откидной крышкой.

Использовать можно даже в домах сезонного проживания или семьях, где распространены частые командировки, и жилье долгое время остается законсервированным. Главный плюс – программируемость и гибкость в управлении системой отопления, возможность регулировать ее дистанционно, с помощью мобильных устройств. Однако цена программируемого терморегулятора будет намного выше однозадачного.

Варианты установки и подключения термостатов

Для корректной работы устройства его монтируют в подходящем месте. Вблизи не должно быть источника тепла и прямых солнечных лучей (например, под окном или напротив него). Также стоит избегать сквозняков и мест с повышенной влажностью. Иначе измерение будет произведено необъективно, что не позволит поддерживать требуемый уровень тепла в помещении.

Чтобы подключить инфракрасный обогреватель к сети через терморегулятор, нужно присоединить к автоматическому выключателю реле. Потом от него запитать источник тепла.

Существуют разные схемы подключения инфракрасного обогревателя к терморегулятору:

• 1 термостат и 1 бытовой нагреватель. От автомата на регулятор приходят 2 провода – ноль и фаза, которые цепляются к нему соответственно. Второй парой проводов соединяется с прибором по такому же принципу.

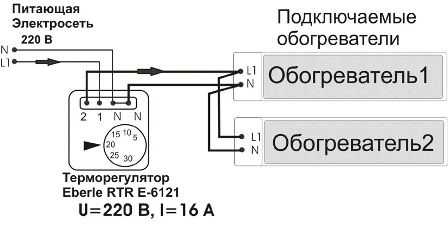

• 1 терморегулятор и 2 бытовых обогревателя. Ноль и фаза с автомата приходят к термостату, а с него уже делается разводка на отопительные приборы. Это параллельное подключение.
• 1 регулятор и несколько бытовых обогревателей или 1 промышленный. Подключение осуществляется через магнитный пускатель и для каждого конкретного случая нужно выбирать свою схему подключения, чтобы обеспечить безопасную и бесперебойную работу техники.

При установке на большом объекте предполагается сложная система подключения. На 1 обогреватель могут приходиться 2 и более регулятора, и наоборот, 1 термостат способен контролировать работу нескольких отопительных приборов. В этом случае лучше купить терморегулятор Эберле, потому что к нему можно приобрести оригинальный магнитный пускатель, комплект проводов, необходимых для подключения и прочие аксессуары. Это позволит упростить монтаж сложной отопительной системы. Доверить подключение лучше профессионалам, потому что придется не только правильно подобрать и оценить технические характеристики терморегулятора, но и разработать действенную схему соединения.

Примерные цены на самые популярные модели термостатов

Производитель и модель	Особенности	Стоимость, рубли
TimberkTMS 09.CH	Лаконичный дизайн, режим-контроль 10-30 °С.	700
Ballu RTR-E 6202	Приятный информативный интерфейс, возможность использовать в любых помещениях.	1100
Ballu TA2N-S	Диодный индикатор работы, включение и выключение совмещено с регулятором температуры.	700
Eberle RTR — E6163	Диапазон регулировки от +5 до 30 °С, возможно использовать как для ИК обогревателей, так и для системы теплый пол.	1150
Eberle Instata 2	Температура регулируется 2 кнопками, оснащен небольшим черно-белым дисплеем.	2850
Eberle Instat +3r	Электронный программируемый термостат,	3600

termogurus.ru

Терморегулятор для инфракрасного обогревателя — управляемое тепло

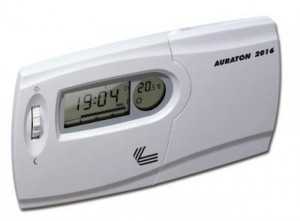

Терморегулятор программируемый AURATON 2016

Инфракрасные обогреватели являются одним из самых удобных и доступных способов дополнительного обогрева. Они сравнительно дешевы, мобильны, просты в установке, не требуют дополнительных затрат и позволяют быстро обогреть квартиру, загородный дом или дачу. Но для того чтобы использование этих, безусловно, полезных агрегатов было действительно эффективным и экономичным, их работу следует надлежащим образом регулировать. Этой цели служат терморегуляторы для инфракрасных обогревателей.

Принцип действия инфракрасных обогревателей

Инфракрасные обогреватели не зря заслужили свою популярность. Их преимущества связаны с использованием принципиально иного (относительно других типов нагревательных приборов) способа обогрева помещения. Но для того чтобы понять, в чем состоит принципиальная разница, давайте для начала разберемся, что же такое есть тепло.

Тепло или, как говорят физики, теплота — это внутренняя энергия термодинамической системы — предмета, вещества либо среды. Выражается эта энергия в силе межмолекулярных взаимодействий, которые у жидкостей и газов проявляются в беспорядочном броуновском движении молекул. Чем больше энергии заключено в системе, тем быстрее двигаются молекулы.

Мир устроен так, что стремится к равновесию. Две системы с разным количеством энергии вступают во взаимодействие энергетического обмена до тех пор, пока их энергия не уравняется. Для лучшего понимания этого процесса приведем простой пример. Представим себе кастрюлю с кипятком, стоящую в комнате. Кипяток в кастрюле будет остывать — отдавать энергию воздуху в комнате до тех пор, пока количество энергии в воде и в воздухе, выражаемое температурой, не уравняется. Вода остынет до комнатной температуры, одновременно нагрев воздух в комнате — отдав ему свою энергию.

Именно на этих взаимодействиях энергетического обмена и основаны все без исключения системы обогрева. Разница состоит в способе передачи энергии. Вернемся к нашему примеру. Как именно вода отдавала свою энергию воздуху?

Обратите внимание! В ходе броуновского движения молекулы воды механически соударяются с молекулами воздуха, заставляя последние двигаться быстрее. Те, в свою очередь, ускоряют подобным образом другие молекулы воздуха и так далее. Распространение тепла происходит опосредованно, то есть через среду.

Например, если мы находимся в комнате с радиатором отопления, тепло мы почувствуем только тогда, когда радиатор прогреет воздух в комнате. Тепло от радиатора передастся нам через воздух.

Принципиально иным носителем тепла является излучение, испускаемое предметом или веществом, обладающим большим количеством энергии. Излучение, воздействуя на молекулы вещества, увеличивает силу межмолекулярных взаимодействий. Наиболее эффективно тепловая энергия передается инфракрасным излучением.

Обратите внимание! Иногда инфракрасное излучение называют «тепловыми лучами», однако это неверно. Тепловая энергия передается любым излучением. Просто излучение инфракрасного спектра обладает максимальной эффективностью теплопередачи.

На принципе «лучистого тепла», то есть передачи энергии излучением, как раз и работают инфракрасные обогреватели.

Преимущества инфракрасных обогревателей

Основным преимуществом ИК обогревателей является скорость нагрева окружающей среды

Какие же преимущества дает подобный способ передачи тепла? Инфракрасное излучение очень слабо взаимодействует с воздухом, что открывает целый ряд возможностей:

• Инфракрасные обогреватели дают ощутимый результат практически сразу же после включения (то есть обладают низкой инертностью) — не нужно ждать, пока весь воздух в комнате прогреется. Достаточно включить обогреватель и направить поток излучения к месту назначения – и эффект не заставит себя ждать в течение считанных минут.
• Инфракрасные обогреватели обладают зональностью действия – можно создать теплую зону нужного размера, не тратя энергию понапрасну.
• Обогрев с помощью инфракрасного излучения совершенно не чувствителен к теплоизоляции помещения. Все знают, как важно плотно закрывать двери и заклеивать окна в отапливаемом помещении. В противном случае мы будем «отапливать улицу» — воздух, с помощью которого передается тепло при традиционных способах обогрева, будет покидать помещение, «унося тепло» вместе с собой. Но к инфракрасным обогревателям это не относится. С помощью «излучателя тепла» можно быстро согреться вообще под открытым небом – например, в беседке или на веранде.

Конечно, у инфракрасных обогревателей есть и недостатки, которые, как это обычно бывает, являются обратной стороной достоинств. Так зональность действия не позволяет использовать инфракрасный обогреватель в качестве основного источника отопления. А низкая инертность приводит к тому, что эффект нагрева исчезает практически мгновенно после выключения прибора.

Регулировка работы инфракрасного обогревателя

Термостат для регулировки режима работы

Одной из особенностей инфракрасного обогрева является высокая потребность в энергии. Тем более актуальным становится вопрос регулировки работы лучевых обогревателей. Существующие терморегуляторы можно разделить на два основных вида:

• Электромеханические (термостаты).
• Электронные.

Термостаты бывают различных типов, но суть работы одна — отключение обогревателя по достижении определенной (обычно жестко заданной) температуры. Чаще всего используются биметаллические термостаты. Инфракрасные обогреватели с термостатом работают просто.

Обратите внимание! Биметаллический термостат представляет собой спаянные вместе пластины металлов, обладающих разным коэффициентом теплового расширения. Вследствие этого спаянная пластина изгибается при нагреве.

Для регулировки температуры достаточно встроить такую пластину в электрическую цепь. По достижении определенной температуры пластина изогнется и разомкнет контакты, отключив обогреватель. Через некоторое время произойдет остывание, деформация биметаллической полоски уменьшится, и цепь снова замкнется.

Аокс 2500

Электронный терморегулятор устроен сложнее, но и возможностей пользователю дает гораздо больше. Сердцем такого обогревателя является микропроцессор, получающий информацию о температуре от датчика. В зависимости от программы такой терморегулятор может поддерживать различную, гибко настраиваемую температуру. В режиме таймера возможен нагрев помещения к определенному времени либо динамичное изменение температуры с течением времени.

Для того чтобы инфракрасный обогреватель с терморегулятором электронного типа работал правильно, большое значение приобретает точность измерения температуры. Для этого применяют датчики на термоэлектрических преобразователях, которые для краткости обычно называют термопарами. Термопара состоит из соединенных проводников с различными потенциалами. Часто используется пара алюминий-хром плюс никель-хром.

В месте контакта проводников при нагревании возникает электрический ток, сила которого напрямую зависит от степени нагрева. Зная эту зависимость, несложно составить программу для процессора, которая будет автоматически определять температуру в зависимости от тока, вырабатываемого датчиком — термопарой.

Заключение

Специфика работы инфракрасных обогревателей предусматривает определенные требования к размещению датчиков терморегулятора. Датчик, встроенный непосредственно в обогреватель, практически бесполезен — он либо вообще не покажет нагрев, либо укажет температуру корпуса прибора. Однако размещать датчик непосредственно в потоке излучения тоже нельзя — прямой поток инфракрасных лучей приведет к интенсивному нагреву самого датчика и искажению данных. Вывод — датчик терморегулятора следует располагать рядом с зоной нагрева, при этом он должен быть надежно экранирован от потока излучения.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

установка на потолок, как подключить термостат, монтаж

Терморегулятор для инфракрасного обогревателя стоит относительно недорогоТермостат необходим для контроля температуры и настройки работы системы обогревателя. Но кроме этого прибор несет и другие функции. С его помощью можно сэкономить на электричестве и обезопасить работу инфракрасного обогревателя.

Принцип действия терморегулятора для инфракрасного обогревателя

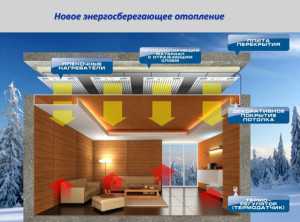

Инфракрасные обогреватели плэна получают все большую популярность на рынке отопления. Это действенное средство обогреть дом. Некоторые даже говорят о лечебных свойствах инфракрасного света. При этом доказанным является то, что лучи греют мебель, а не воздух. Терморегулятор же устанавливают для контроля работы устройства. Так правильно установив обогреватель можно спокойно заниматься своими делами, даже уйти из дома.

При отсутствии жильцов можно установить температуру на терморегуляторе в 5 градусов, чтобы избежать замерзания системы. По приезду обогреватель быстро прогреет дом.

Обогреватель в комплексе с термостатом представляет собой самостоятельную климатическую систему. Принцип работы устройства заключается в измерении температуры и включении и выключении прибора при отклонении от нормы. Но у терморегуляторов для инфракрасных обогревателей есть свои отличительные особенности. Обычно такие приборы измеряют температуру рядом с обогревателем, поэтому обычно этот показатель является неточным. Но для инфракрасного оборудования терморегулятор можно установить в любой точке дома.

Принцип действия терморегулятора для инфракрасного обогревателя можно посмотреть на представленной иллюстрации

Функции термостата:

1. Сделать отсрочку обогрева до определенного времени;
2. Программировать время отключение работы прибора;
3. Поддерживать в помещении комфортную температуру;
4. Можно запрограммировать систему на неделю.

Выделяют несколько разновидностей термостатов. Их всего двое. Каждый имеет свои особенности и ценовую политику, поэтому при желании можно подобрать конкретный вариант.

Разновидности термостатов для инфракрасного обогревателя: описание

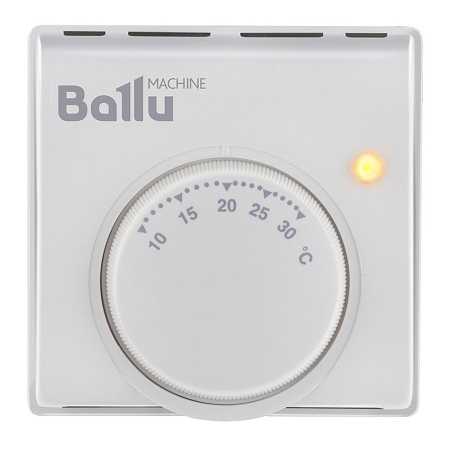

Термостат BALLU ВМТ1 или другая модель используется для периодического измерения температуры в помещении и при необходимости ее корректировке. На практике это выглядит следующим образом: при достижении оптимальной температуры термостат останавливает работу обогревателя. При остывании воздуха опять запускается работа устройства. Так в помещении все время поддерживается комфортная температура. Работа разных видов устройств может отличаться.

Разновидности термостатов:

• Механические;
• Электронные.

Механические устройства имеют вид небольшой пластиковой коробки, наружная часть которой имеет переключатель. Переключатель имеет круглую форму и позволяет плавно менять параметры. Температурные переходы могут отличаться, начиная с одного градуса или сразу с двух. Также на корпусе имеется кнопка включения и световой индикатор. Некоторые модели могут быть оснащены дисплеем.

Механический термостат удобный, когда в доме постоянно кто-то находится. Если никто их жильцов не присутствует, то устройство следует отключить. Дистанционно управлять устройством нельзя.

Электронные терморегуляторы более продвинутые в управлении. Они постоянно подвергаются каким-то новшествам, даже жидкокристаллические экраны. Управление устройства может проводиться с помощью кнопок или сенсорно. Нередко для защиты конструкции используют откидные крышки.

Электронные термостаты можно применять в домах, где не проживают хозяева. Прибор можно легко запрограммировать и выполнять управление дистанционно. Недостатком терморегулятора считается высокая стоимость.

Правила: как подключить терморегулятор к инфракрасному обогревателю

В независимости от выбранного вида терморегулятора важно выполнить правильную установку прибора. Для начала потребуется выбрать место установки. К нему выдвигается ряд требований.

Чем ближе будет терморегулятор к инфракрасному обогревателю, тем меньше потребуется провода

Факторы, влияющие на выбор места:

1. При установке термостата следует ограничить места высокой влажности;
2. По близости не должны располагаться источники тепла и солнечного света.

При нарушении вышеперечисленных факторов температурные замеры будут неточными. В итоге работа прибора будет нарушена. Так температура в помещении будет ниже, чем нужно.

Отдельно следует обратить внимание на подключение терморегулятора к инфракрасному обогревателю и сети. Все элементы соединяются между собой с помощью реле. Автоматическое тепловое реле прослужит источником питания для устройства.

Простая схема подключения обогревателя через терморегулятор

Наиболее простая схема предполагает использование одного термостата на один обогреватель. Тогда схема соединения носит наиболее простой характер. Автомат оборудован двумя парами проводов, одна направляется к терморегулятору. Один провод нулевой, второй – фаза. Подключение проводят соответственное. Вторая пара проводов используется для подсоединения к обогревателю.

Но есть и другой способ. Он более сложный, так как подразумевает параллельное подключение. Данный метод позволяет к одному термостату подключить сразу два отопительный прибора. Одна пара проводов от автомата подключается к термостату. От него выполняют разводку на два разных обогревателя.

Но наиболее сложным считается способ, когда на один терморегулятор идет нагрузка сразу в несколько бытовых приборов обогрева. Данная схема подразумевает использование магнитного пускателя. Саму схему подключения разрабатывают индивидуально. Можно обратиться к готовым схемам, но эффективная работа прибора при этом не будет гарантирована.

Индивидуальные расчеты и схема прямо влияют на безопасную работу терморегулятора. В противном случае это чревато пожароопасными ситуациями.

Некоторые производители выпускают в комплекте с термостатами оригинальные магнитные пускатели и провода, которые потребуются для подключения. Это повышает качество оборудования и упрощает монтаж. Но при отсутствии знаний в электричестве лучше не выполнять работу своими руками.

Особенности терморегулятора для ИК обогревателя: правила монтажа

Термостат поможет не только постоянно поддерживать в доме комфортную температуру, но и сэкономить на электроэнергии. К тому же это обязательный элемент безопасной работы устройства. Для частных домов и квартир следует выбирать мощность обогревателя не больше 3 кВт.

Благодаря простой конструкции терморегулятора им очень легко пользоваться

Правила монтажа:

1. Высота установки не больше 1,5 м;
2. Оптимальное место для монтажа – стена;
3. Под терморегулятором следует положить утеплитель, чтобы прибор не реагировал на низкую температуру стены;
4. Для одной комнаты применяется один термостат;
5. Нельзя нарушать правила безопасности и чем-то закрывать или накрывать обогреватель во время работы.

Подключается обогреватель по стандартной системе. Обычно выполняют подсоединение через линию щитка или простое подключение через розетку. Получается, есть два варианта: нейтральный и фазный. Термостат устанавливается между автоматом и обогревателем.

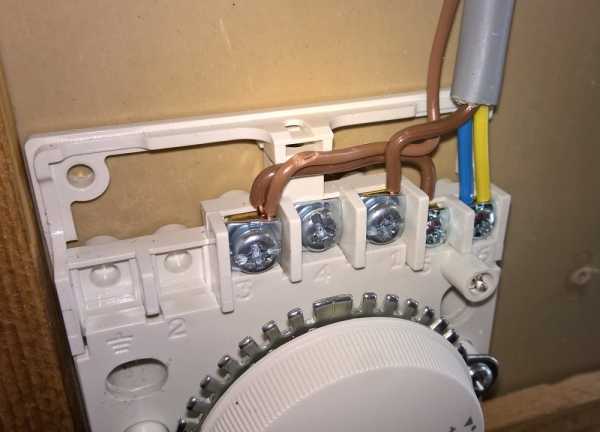

Терморегулятор имеет две клеммы. Две из них входные: фаза и нейтраль, а две выходные с плюсом и минусом. Если обогреватель один, то от щитка проводят две жилы к термостату. Затем к выходным клеммам крепятся два провода с учетом полярности. Кроме этого потребуется позаботиться о безопасности.

К правилам безопасности относится соблюдение заземления. Контур заземления придется оборудовать проводниками требуемой толщины с низким сопротивлением.

Подключение термостата требует особых знаний. Даже при отличной осмысленности в процессах, потребуются навыки обращения с определенными инструментами. При наличии схем можно выполнить подключение самостоятельно, но даже в этом случае лучше предоставить возможность специалисту все проверить.

Подключение инфракрасного обогревателя через терморегулятор (видео)

Термостат считается достаточно удобным приспособлением, которое играет важную роль в безопасном использовании оборудования. При выборе устройства следует ориентироваться на его разновидности. Так отличают механические и электронные конструкции. Установка терморегулятора должна проводиться на стену, а не на потолок. В остальном необходимо следовать инструкции.

Добавить комментарий

6watt.ru

Обогреватель с терморегулятором: подключение, инфракрасный

СодержаниеСвернуть

Терморегуляторы для инфракрасных отопительных приборов

Монтаж систем отопления, особенно если речь идет об инфракрасном отоплении, не заканчивается непосредственно на установке самих отопительных приборов. Помимо них желательно также подсоединить вспомогательное оборудование. Схема прибора в этом вам поможет

В частности, если речь идет именно про инфракрасные излучатели, то необходим, или как минимум сильно востребован терморегулятор.

Что же это за устройство такое? Сейчас разберемся.

Устройство и назначение

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Итак, мы затронули тему терморегуляторов. Терморегулятор это устройство для инфракрасного обогревателя. Штука довольно тривиальная.

Это всего лишь специальный переключатель и своего рода автоматика. Задача терморегулятора очень проста, он должен отслеживать температуру внутри помещения, составлять что-то типа графика и в необходимый момент подавать или блокировать поток электричества к приборам.

Как видите, ничего сложного тут нет. Казалось бы, зачем человеку понадобиться купить терморегуляторы для инфракрасных обогревателей, ведь это дополнительные траты, а обогреватель и сам по себе может обойтись не так уж и дешево.

Естественно, если речь идет о квартире, где человек планирует использовать мобильные переносные обогреватели, да еще и применять их точечно, никакие терморегуляторы особенно и не нужны. По крайней мере, без них можно обойтись.

Но что делать, если вы собрались использовать весь потенциал инфракрасных излучателей и смонтировали их хотя бы несколько штук. Например, по одному на стене в каждой комнате. Это только кажется, что нажать 2-3 выключателя – плевое дело.

Виды терморегуляторов

На самом деле уже к концу второй недели вам это ужасно надоест. А вот настенные инфракрасные обогреватели с терморегулятором – это уже совсем другой разговор. С ними процесс контроля за температурным режимом в вашем доме, превращается в простейший алгоритм коротких действий, а по времени занимает всего несколько секунд. Схема к таким терморегуляторам должна идти в наборе.

А ведь есть еще и другой важный момент. Некоторые инфракрасные обогреватели не всегда оборудованы удобной системой контроля. Например, не все агрегаты такого типа можно тонко настраивать, автоматикой оборудованы и того меньше, особенно если они задуманы для монтажа в крупных помещениях.

Производителей можно понять, ведь монтаж автоматики непосредственно внутри излучателя повышает цену, да и не всегда она сможет полностью верно выполнять свои задачи. В то время как терморегулятор все эти проблемы решает. Он отслеживает температуру в комнате или во всем доме, затем анализирует данные и действует согласно настройкам. Схема в таких устройствах очень сложная и не каждому понятна, хотя если разобраться, то все исправимо.

Если температура опустилась достаточно низко, обогреватели запускаются. Как только она превысит установленную грань – обогреватели тут же отключатся. А это, между прочим, и электричество экономит.

Что еще интересно, продвинутые системы автоматики предварительно подключают к реле с небольшим инвертором. То есть уже на сам терморегулятор подается стабильное напряжение без скачков.

Так выглядит терморегулятор для инфракрасного отопительного прибора

Для обитателей загородных домов, где центральная сеть не всегда отличается стабильностью, это станет настоящим подарком. Ведь существенно уменьшается вероятность перегорания приборов. А инфракрасные обогреватели, стоит заметить, к скачкам напряжения в сети довольно чувствительны.
к меню ↑

Особенности и виды

Если не вдаваться в многочисленные и, скажем прямо, довольно не слишком значительные детали, то можно выделить два основных вида терморегуляторов:

• Механические;
• Электрические.

Оба варианта имеют как свои плюсы, так и минусы. Схема терморегуляторов для инфракрасных обогревателей тоже зависят от того, какое конкретно устройство было выбрано в качестве опытного образца.

А вот терморегуляторы механические для инфракрасных обогревателей – более древние, можно сказать классический вариант. Здесь по минимуму задействованы вычислительные мощности и процессоры.

Схема доски приборов терморегулятора

Механический способ — это простейшие модели и вовсе оборудованы только обычным механическим колесиком да несколькими кнопками, что передают команды напрямую на рабочую плату.

Принцип действия и способ управления прост до невозможности: вращаем колесико до нужного температурного показателя, нажимаем несколько кнопочек и на этом все.

Дисплей в механических образцах, как правило, отсутствует. Графический вывод информации о состоянии сети либо вовсе не представлен, либо работает за счет стандартного циферблата. Впрочем, для базового контроля в небольших помещениях таких решений вполне хватает.

К тому же не будем забывать и про их плюсы. Подключение такого устройства, как терморегулятор к инфракрасному обогревателю выполняется практически элементарно, работу можно выполнить самостоятельно.

Стоит он сильно дешевле электронных конкурентов, почти никогда не ломается, а свои задачи выполняет все так же хорошо.

Электронные модели – это уже образцы нового поколения. Здесь весь контроль осуществляется за счет вычислительного оборудования, вплоть до небольших процессоров в дорогих моделях.

Плюсы описываемых изделий очевидны. Наличие процессора дает вам возможность гибкой настройки режима работы, а также схема управления. Управлять им можно и дистанционно.

Схема подключения терморегулятора

Как правило, в нем есть несколько программ и режимов, причем переключаются они за счет нажатия одной или нескольких кнопок. К тому же электронные модели всегда снабжены дисплеем, что конечно же, добавляет очков комфорта.

Ярким представителем подобных моделей являются терморегуляторы для инфракрасных обогревателях Ballu. В них есть все то, о чем мы упоминали.

Проблема электронных образцов Ballu в их высокой стоимости и повышенной сложности компонентов. Если механика почти не ломается, потому что в ней и ломаться то нечему, то вот с электроникой в Ballu дела обстоят иначе.

Впрочем, не будем списывать со счетов производственный и человеческий фактор. Если купите устройство от известной фирмы Ballu с гарантией, то оно почти наверняка вам прослужит верой и правдой как минимум весь указанный срок, а то и больше.

Однако и про качество китайских поделок забывать не будем. Тут уже вы действуете на свой страх и риск.
к меню ↑

Особенности подключения

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Ничего архисложного в подключении терморегулятора Ballu нет. Работает он почти так же, как и любые другие системы удаленного контроля.

Необходимо подвести к устройству питание, а от него соответственно, провода к самим обогревателям.

Так выглядят механические терморегуляторы для инфракрасных обогревателей

Подключение инфракрасных обогревателей через терморегулятор Ballu осуществляется за счет монтажа двух контактов. Тут все предельно просто. Чаще всего провода соединяются с помощью обычных контактов. Фазу крепим к фазе, ноль к нолю. Вот так легко проводиться подключение прибора.

Этапы работы:

1. Выбираем место для монтажа автоматики.
2. Монтируем отопительное устройство Ballu .
3. Проводим подключение к сети через реле.
4. Подводим провода от регулятора к обогревателям через корпус.
5. Тестируем систему через блок питания.

Важный момент заключается в том, что каждое устройство имеет определенный лимит в плане обслуживаемых приборов.

То есть простейшие регуляторы могут быть даже рассчитаны на всего лишь один отопительный прибор. Соответственно  в комплектации у них будут аксессуары для подключения одного инфракрасного излучателя.
к меню ↑

Подключение терморегулятора — видео

В то время как более продвинутые модели без проблем способны реагировать и управлять функционированием как минимум двух обогревателей.

Не рекомендуем вам обманывать систему и стараться подвести к регулятору больше устройств, чем задумывалось изначально. Не то чтобы это сразу привело к его поломке, но вероятность появления неприятностей возрастает пропорционально.

Монтаж реле на линии необходим еще и потому, что регулятор будет работать, в том числе, и в моменты вашего отсутствия. А в таких ситуациях с электроприборами лучше не шутить. Без наличия реле вы в лучшем случае можете столкнуться с ситуацией, когда вся электроника попросту сгорит, в худшем же последствия могут быть катастрофичными.
к меню ↑

Цена вопроса

Цены на терморегуляторы для инфракрасных обогревателей варьируется в зависимости от их типа. Механические образцы дешевле. Их можно приобрести в любом магазине по цене от 10 долларов. Стандартные модели стоят 12-15 долларов.

А вот электронные модели стоят от 15-20 долларов, и по такой цене вы получите только простейший образец с минимумом функций. Более-менее качественные же терморегуляторы продают за 25-30 долларов или дороже.

seositi.ru
