Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

  Пример вентиляции из пластиковых вентиляционных труб в ванной

• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

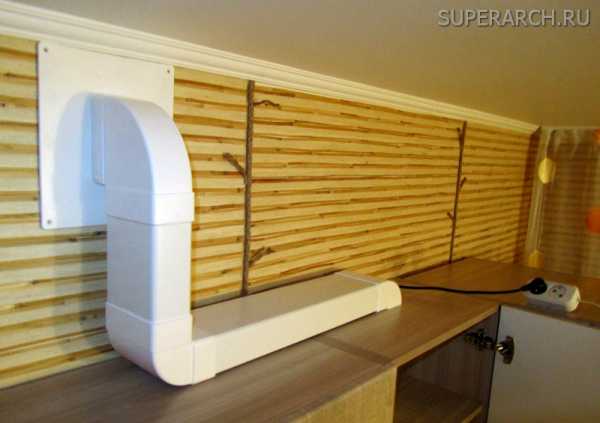

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в

малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

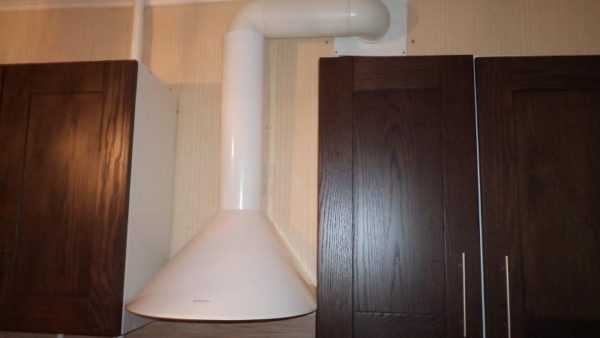

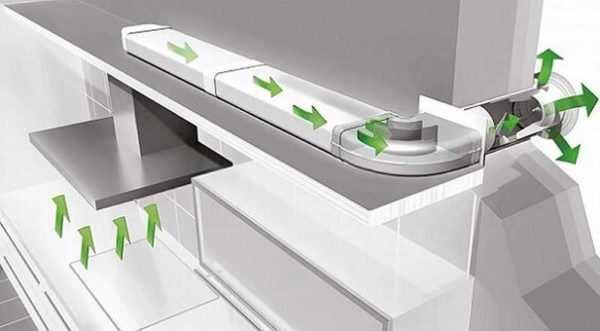

  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.

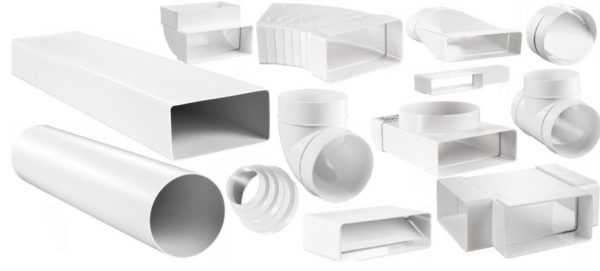

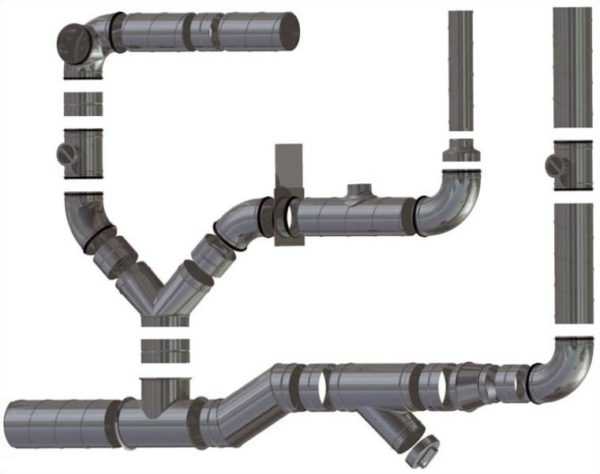

  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

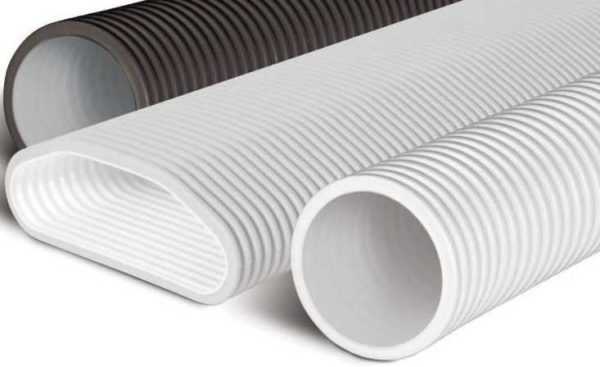

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки —  2-8 мм.

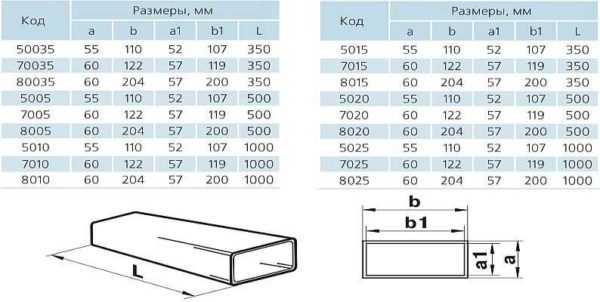

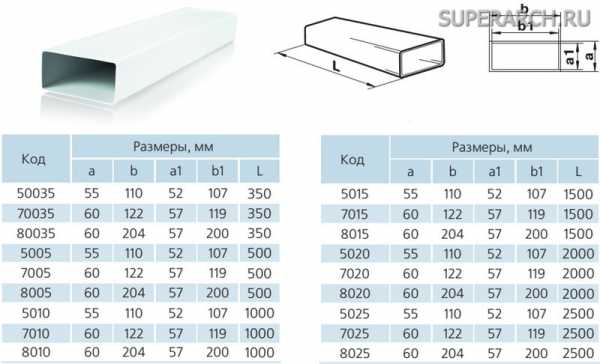

  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

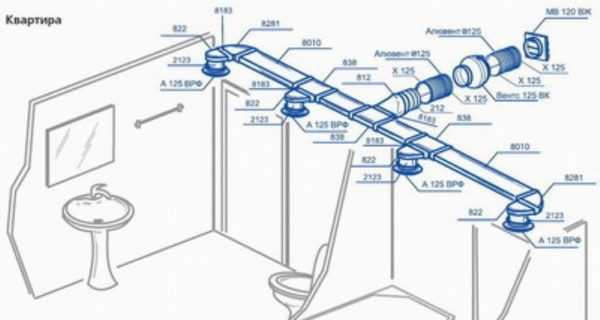

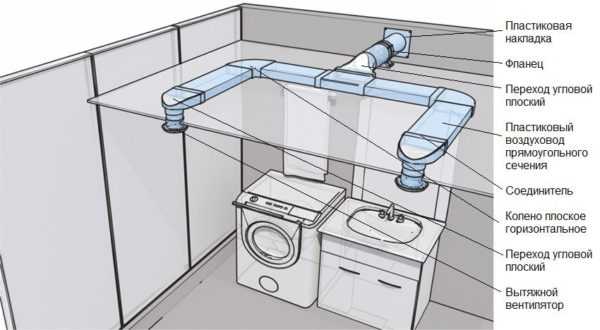

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

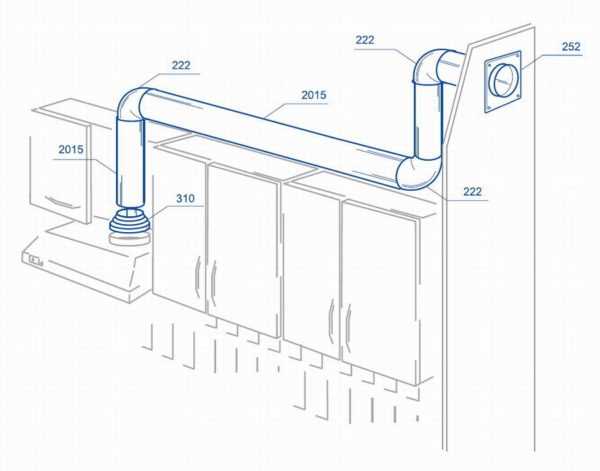

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

Вентиляция из пластика, воздуховоды и комплектующие от производителя

Если хотите самостоятельно подобрать материал для воздуховода, Вы можете воспользоваться нашей таблицей химической стойкости пластика

СКАЧАТЬ ТАБЛИЦУ

Виды производимых воздуховодов

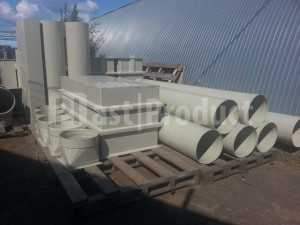

Воздуховоды круглые пластиковые (цилиндрические)
Активно применяются в производствах с повышенным содержанием агресивных веществ в воздухе, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ). Обладают повышенными характеристиками физической прочности, химически инертны, не выделяют вредных соединений. Срок службы не менее двадцати лет, выдерживают существенные давления воздушного потока, унифицированы под стандартные доборные элементы.

Воздуховоды пластиковые прямоугольные
Обладают отличной химической стойкостью к большинству агресивных сред, могут устанавливаться в гальванических производствах в химических лабораториях. Линейные характеристики отвечают техническим требованиям вентиляционных систем и систем кондиционирования. Универсального использования, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ).

Воздуховоды из PPs EL (антистатичный, негорючий)
Антистатичный полипропилен PPs EL не накапливает статическое электричество, что дает возможность изготавливать из него воздуховоды для помещений с наличием взрывоопасных химических соединений . Материал длительного периода эксплуатации, устойчив к большинству кислот, обладает отличными технологическими характеристиками.

Воздуховоды из PPs для вентиляции (огнестойкий)
Для повышения устойчивости к отрытым очагам горения полипропилен PPs модифицирован специальными инновационными добавками. Во время загорания открытое пламя без внешней поддержки затухает самостоятельно, что дает возможность устанавливать воздуховоды в наиболее опасных с пожарной точки зрения помещениях. Мы производим воздуховоды согласно проекта заказчика.

Воздуховоды из PVC – ПВХ

Поливинилхлорид PVC – ПВХ пластик с повышенной устойчивостью к особо агрессивным кислотам и химическим соединениям. Отличные характеристики поливинилхлорида PVC – ПВХ дают возможность использовать изделия из этого материала в различных отраслях промышленности и лабораториях. У нас можно заказать широкий ассортимент специального оборудования по Вашим чертежам и чертежам разработанных нашими специалистами.

Бортовые отсосы
Бортовые отсосы из пластиков используются в химической промышленности, отличаются улучшенными эксплуатационными характеристиками. Изготавливаются по эскизам потребителя, конкретная марка материала подбирается с учетом условий использования и технологическими потребностями, допускается установка дополнительного оборудования.

Шибер круглый

Используется для регулирования потока воздуха в вентиляционных системах различного назначения. Шибер круглый изготовлен из листового пластика, может работать в агрессивных и пожароопасных воздушных средах. Быстро монтируется, легко обслуживается, универсального назначения.

Решетка вентиляционная пластиковая

Большинство промышленных помещений требует эффективной системы вентиляции, параметры оборудовании разрабатываются в зависимости от кратности обмена воздуха и наличия вредных взвешенных веществ или химических соединений. Решетка вентиляционная пластиковая не только закрывает входное отверстие воздуховодов, но регулирует силу и направление воздушных потоков.

Вытяжные трубы для гидролизных, гальванических и др. линий
Для монтажа промышленной вытяжной вентиляции производства на улицу. Трубы защищены сверху зонтиками для защиты от попадания мусора и осадков в систему. Для изготовления вытяжных труб применяются пластики с необходимыми свойствами.

Зонт вытяжной островной
Зонт вытяжной островной применяется для монтажа над отдельными производственными зонами, служит для качественного удаления паров кислот, дыма и различных производственных отходов. Изготавливается из химически стойких материалов, согласно технического задания, может иметь различные размеры и конфигурацию.

Проектирование вентиляции
Во время выполнения работ принимается во внимание максимальное количество индивидуальных характеристик помещения по назначению, архитектурным особенностям и рекомендуемой кратности обмена воздуха. Работы выполняются с учетом действующих нормативных актов по строительству и согласно требованиям санитарных государственных организаций.

Монтаж систем вентиляции
Работы выполняются в соответствии с имеющейся проектной документацией, по требованию заказчика могут вноситься изменения с учетом первоначальных технических характеристик системы. Для монтажа воздуховодов и агрегатов обеспечения функциональности используются стандартные соединительные элементы и крепеж. Монтаж может выполняться как во время строительства зданий, так и после их ввода в эксплуатацию.

Вытяжные шкафы для лабораторий
Используются для защиты сотрудников химических и производственных лабораторий от вредного для здоровья воздействия различных химических соединений. Вытяжные шкафы для лабораторий могут иметь специальное техническое оборудование для комплексной очистки удаляемых газов – минимизируется загрязнение окружающей среды.



Квадратные и круглые пластиковые воздуховоды

Пластиковые воздуховоды – наиболее используемый в настоящее время вариант для монтажа вентсистем различного назначения в промышленных и жилых зданиях. Компания Plast-Product имеет полный комплект современного оборудования и квалифицированных специалистов для проектирования и изготовления воздуховодов из пластика любого размера и геометрии.

Технические параметры продукции отвечают положениям действующих государственных стандартов и отраслевых нормативных актов. Пластиковые воздуховоды для вентиляции изготавливаются из качественных полимеров, мы используем продукцию ответственных производителей. На каждую партию товара есть сертификат соответствия с указанием физических и химических характеристик, состава и способа производства полимера. Компания Plast-Product изготавливает полимерные воздуховоды только из качественного сырья, имеет прямые связи с известными производителями.

Технические характеристики пластиковых воздуховодов для вентиляции

Использование воздуховодов из пластика для производства вентсистем позволило значительно улучшить их технические характеристики при одновременном снижении стоимости изготовления и монтажа оборудования. Благодаря современной технологии производства и уникальным физическим и эксплуатационным показателям пластиковых воздуховодов удалось существенно расширить сферы их использования. Вентиляция из пластика обладает следующими преимуществами.

Химическая инертность

Пластики не реагируют на большинство химических соединений, в том числе и агрессивных. Они не окисляются, не вступают в реакции, не изменяют своих первоначальных свойств в различных средах. За счет таких показателей улучшается воздухообмен в помещениях, уменьшаются выбросы вредных веществ в атмосферу во время вентиляции.

Длительный срок эксплуатации воздуховодов

Технология изготовления современных пластиков значительно усиливает существующие межмолекулярные связи, за счет чего материал длительное время сохраняет свои первоначальные технические параметры. Пластиковые воздуховоды не теряют пластичности, способны воспринимать и гасить разнонаправленные динамические усилия. Кроме того, они не имеют эффекта остаточной деформации и после снятия статической нагрузки вентсистемы полностью восстанавливают свою первоначальную геометрию.

Универсальность применения

В зависимости от конкретных условий эксплуатации пластиковые кислостойкие воздуховоды изготавливаются из различных марок полиэтилена.

Листы полипропиленовые – ПП (PP-H, PP-B, PP-R, PPs, PPs-el)

1. Антистатического полипропилена PPs EL. Материал не накапливает потенциала статического заряда, отличается повышенной устойчивостью к открытому горению. Пластиковые воздуховоды для вентиляции из PPs EL применяются для монтажа вентсистем в помещениях, имеющих в воздухе горючие соединения. Во время функционирования пластиковых воздуховодов полностью исключается искрообразование между трущимися деталями системы, воспламенение воздушной смеси из-за появления искр не допускается.

2. Пластик с повышенными показателями устойчивости и кислотам и щелочам PVC – ПВХ. Такие полимерные воздуховоды используются в гальванических цехах, на химических производствах и в специализированных лабораториях.

3. Устойчивость к жесткому ультрафиолетовому излучению. В некоторые марки полиэтиленов добавляются специальные инновационные добавки, значительно повышающие устойчивость материала к УФ-лучам. За счет этого пластиковые воздуховоды можно монтировать не только в помещениях, но и на открытых пространствах.

Широкий температурный диапазон

Листы поливинилхлоридные – ПВХ (PVC)

Пластиковые воздуховоды могут эксплуатироваться при температурах -40° +80°. В этих пределах материал сохраняет все свои физические свойства, выдерживает первоначальные нагрузки и не деформируется. Широкий диапазон температур позволяет монтировать полимерные воздуховоды во всех климатических зонах нашей страны. Еще одно важное свойство – даже при значительных отрицательных температурах пластик способен выдерживать ударные нагрузки.

Относительно невысокая себестоимость

Если принимать во внимание все статьи затрат на монтаж, содержание, ремонт и обслуживание, то по сметной стоимости вентиляция из пластика обходится значительно дешевле, чем вентсистем из иных материалов. Идеально гладкая внутренняя поверхность пластиковых воздуховодов значительно понижает трение воздушного потока. За счет этого для обеспечения нужных параметров вентсистемы можно использовать вентиляторы меньшей мощности – достигается существенная экономия электрической энергии, что при современных ценах на электроэнергию очень важный показатель. Еще один плюс – большая пропускная способность пластиковых воздуховодов достигается при меньшей площади эффективного сечения, а это экономия материалов.

Низкая шумность

Прямоугольные воздуховоды

Одна из существенных проблем мощных промышленных вентсистем – высокая шумность. К воздуховодам подключается большое количество дополнительного оборудования, каждое из них продуцирует звуковые волны. Показатель их интенсивности может превышать установленные санитарными органами предельные значения. Для понижения уровня шумности в металлических воздуховодах применяются шумогасители. Это довольно дорогостоящее дополнительное оборудование вентиляции, требует дополнительных потерь на установку и обслуживание. Кроме того, каждый дополнительный агрегат негативно влияет на надежность функционирования системы вентиляции. Пластиковые воздуховоды для вентиляции способны самостоятельно гасить колебания, как следствие, распространение воздушных колебаний тормозится, мощность звука значительно уменьшается. Оптимальный воздухообмен возможен при небольшом уровне шума, а это очень важно не только для промышленных систем вентиляции, но и для жилых зданий.

Ремонтопригодность и технологичность воздуховодов

Во время монтажа пластиковых воздуховодов нет надобности использовать специальное дорогостоящее оборудование, работы не относятся к сложным по квалификации рабочих. Монтаж воздуховодов с размером от 100 до 1000 мм делается без подъемных механизмов, вес конструкций вентиляции не оказывается заметного влияния на нагрузки несущих архитектурных элементов.

Полимерные кислостойкие воздуховоды можно реконструировать без остановки функционирования вентиляционной системы. При необходимости система расширяется, к ней подключаются дополнительные ответвления, при этом сохраняется общая функциональность вентиляции. Для подключения новых магистральных направлений вентиляции нет надобности вызывать сотрудников специализированных компаний, промышленные предприятия могут это сделать своими силами. Процесс сваривания пластиков вполне доступен, сварочные аппараты можно приобрести по доступным ценам.

Экологическая безопасность

Современные пластики не выделяют в воздух вредные химические соединения, что дает возможность устанавливать системы из пластиковых воздуховодов в жилых зданиях, в детских садах и школах, в спортивных и концертных залах. Технические характеристики материалов отвечают требованиям СанПиН, процентное содержание выделяемых химических соединений во время вентиляции не выходит за поля существующих максимальных значений. Такие воздуховоды разрешены к использованию в пищевой и фармацевтической промышленности.

Дешевизна и простота обслуживания пластиковых воздуховодов для вентиляции

Высокая прочность сварных швов гарантирует их целостность весь период эксплуатации пластиковых воздуховодов. Периодичность регламентных технических работ пластиковой вентиляции намного реже, чем у металлических, степень загрязнение намного ниже. Кроме того, минимальное количество дополнительного оборудования для шумогашения на пластиковых воздуховодах для вентиляции дает возможность уменьшать численность обслуживающих рабочих. Уменьшение непроизводственных затрат по поддержанию вентиляции в рабочем состоянии оказывает положительное влияние на себестоимость продукции предприятий, что позволяет им успешно конкурировать в жестких условиях борьбы за потребителей.

Как выполняются заказы

Клиенты связываются с ответственными представителями компании и дают предварительные технические условия на изготовление пластиковых воздуховодов для вентиляции. На основании технического задания по вентиляции специалисты разрабатывают проектную документацию по изготовлению пластиковых воздуховодов и предоставляют ее заказчику для согласования и утверждения. На этом этапе могут вноситься определенные корректировки, уточняться индивидуальные особенности воздуховодов в зависимости от типа и назначения вентиляции. Согласованные ТЗ по пластиковым воздуховодам служат основанием для разработки рабочих чертежей и технологии производства.

Раскрой пластиковых воздуховодов

Подготовленная документация на пластиковые воздуховоды передается в производственный цех компании. Далее процесс изготовления выполняется в следующей последовательности:

1. Выбор и раскрой материала для пластиковых воздуховодов. Конкретная марка и толщина пластика подбирается с учетом условий эксплуатации и технических параметров воздуховодов. Составляется оптимальная карта раскроя листа для пластиковых воздуховодов, что дает возможность минимизировать количество непродуктивных отходов. Чем выше процент использования л

   Сварка пластиковых воздуховодов

   иста, тем ниже себестоимость производства, тем меньше конечные отпускные цены продукции. Раскрой пластиковых воздуховодов делается на высокоточных и высокопроизводительных станках, качество среза не требует дополнительных подготовительных работ. Точность кромок среза обеспечивает высокое качество сварных работ.

2. Детали воздуховодов попадают на участок сварочных работ. Сварку пластиковых воздуховодов выполняют специалисты высокой квалификации на импортном оборудовании, что позволяет точно соблюдать расчетные технологические режимы. Перед сваркой особо нагруженных узлов вентиляции на деталях с одной или двух сторон могут сниматься фаски, ширина фасок зависит оттолщины пластикового листа и размеров пластиковых воздуховодов. Процесс сварки непрерывно контролируется визуально, при необходимости выполняются лабораторные испытания.

3. Приемка готовой продукции. В зависимости от величины партии воздуховодов определяется количество и размеры выборок. Пластиковые воздуховоды для вентиляции контролируются по размерам, прочности и чистоте сварных швов, соблюдению геометрии. При обнаружении несоответствия выполняется повторная проверка на удвоенном количестве образцов, результаты повторной проверки считаются окончательными и записываются в сертификат качества пластиковых воздуховодов. На все пластиковые воздуховоды выдается полный комплект сопроводительных документов.

Продукция забирается со складов нашей компании самовывозом. При желании заказчиком пластиковые воздуховоды могут доставляться автотранспортом компании. Во время транспортировки принимаются специальные меры по гарантированию целостности вентиляции, в

Погрузка труб для вентиляции

автопарке имеются автомобили различной грузоподъемности. Для уменьшения стоимости доставки пластиковых воздуховодов для вентиляции логисты разрабатывают оптимальный маршрут движения и загружают автомобили с таким расчетом, чтобы максимально использовать их технические данные.

Цена пластиковых воздуховодов зависит от сложности, объема производственных работ, цены и количества используемого материала. Для оптовых и постоянных клиентов действует специальная программа лояльности, что позволяет им экономить существенные финансовые средства на создании вентиляции.

Преимущества нашей компании

Пластиковые воздуховоды изготавливаются по ТУ 2297−001−ОКПО–2013, утвержденных в государственных контролирующих организациях. Все воздуховоды отвечают требованиям ГОСТ, расчет сварных швов и технологические характеристики сделаны по нормам DVS 2205. Мы гарантируем, что все условия договора будут выполнены точно в указанные сроки. Пластиковые воздуховоды для вентиляции имеют сертификаты качества, при желании заказчиков сотрудники нашей компании окажут консультационную помощь в расчетах систем вентиляции и выборе оптимальных линейных размеров воздуховодов.

plast-product.ru

Фитинги пластиковые | 5sklad.ru Строительные и отделочные материалы

Вентиляционные трубы из пластика очень просты и удобны в монтаже. Кроме того, их применение позволяет реализовать недорого проекты вентиляции помещений небольших и средних размеров, обеспечивая качественным свежим воздухом всех проживающих или находящихся в силу служебной необходимости людей. Однако соединение пластиковых труб между собой было бы слишком сложным, если бы отсутствовали специальные детали, при помощи которых соединения выполняются мгновенно.

Фитинги для пластиковых вентиляционных труб бывают нескольких видов. Это фитинги для соединения круглых труб между собой, фитинги для соединения плоских прямоугольных труб между собой и фитинги для перехода с круглых на плоские трубы. Кроме того, существуют детали для перехода от одного диаметра или сечения к другому. Для всех систем пластиковых трубопроводов под вентиляцию разработаны простые и надежные крепления. Наиболее распространенными пластиковыми фитингами являются следующие детали:

• Держатели для круглых воздуховодов (предназначены для крепления круглых пластиковых вентиляционных труб к ограждающим конструкциям здания)
• Держатели для плоских воздуховодов (предназначены для монтажа прямоугольных вентиляционных труб)
• Колена для круглых труб (предназначены для изменения направления разводки систем вентиляции на базе труб из ПВХ круглого сечения)
• Колена для прямоугольных труб (предназначены для изменения направления монтажа плоских каналов из пластика в горизонтальной и вертикальной плоскости под разными углами)
• Соединители каналов (эти фитинги позволяют быстро и надежно стыковать трубы одного сечения или диаметра друг с другом)
• Редукционные соединители каналов (позволяют переходить от одного сечения труб к другому, а так же от плоских к круглым каналам, и наоборот)
• Тройники обычные для круглых каналов (позволяют отделить от основного воздушного потока его часть и направить в нужное место)
• Тройники обычные для плоских каналов (позволяют отделить часть воздушного потока в системах с прямоугольными каналами)
• Тройники редукционные (позволяю отделить часть воздушного потока и перейти от круглых к плоским, и наоборот, каналам)
• Соединители круглые и плоские с обратным клапаном (эти фитинги предназначены для установки в местах, где должно обеспечиваться движение воздуха в одном направлении)
• Угловые переходники (позволяют перейти от круглого канала к плоскому при одновременной смене направления)
• Прямые переходники с круглых на прямоугольные каналы (позволяют быстро изменить форму трубопровода в случае необходимости, например, при проходе в узких местах и т.п.)
• Накладки настенные для плоских и круглых каналов (устанавливаются на плоскости стены или потолка для последующего монтажа диффузора или вентиляционной решетки)

Все фитинги для пластиковых труб имеют простую систему соединения, не предусматривающую дополнительных уплотнений. Поэтому при монтаже систем вентиляции на основе пластиковых труб лучше всего пользоваться дополнительным герметиком, если трубы устанавливаются для длительной эксплуатации или металлизированной лентой, если планируется кратковременная работа.

5sklad.ru

Вентиляционные трубы пластиковые для вытяжки

Одним из важнейших коммуникаций в помещении является вентиляционная система. Правильная установка труб для вентиляции кухонной вытяжки влияет на эффективность работы системы, и регулярное удаление различного запаха.

Разновидности труб для сооружения вентиляции

Для вывода воздуха можно использовать полимерные трубы гладкого вида. Также применяются гофрированные трубы из стали, такие элементы используют редко, так как они за счет своей ребристой поверхности накапливают загрязнения, и подвергаются регулярному мытью.

Трубы пластикового вида могут выходить через отверстие в стене или крыше, также существуют воздуховоды утепленного типа. Из-за повышенной влажности, и понижения температуры в зимний период, может накапливаться конденсат. Чтобы предотвратить такую проблему, выход пластиковой трубы для вентиляции необходимо утеплить. Конденсат может проникать в соединения, и стекать по трубам вниз, попадая на материалы здания, это приведет к их разрушению. Сама труба из пластика не подвергается таким опасностям.

Труба для вентиляции должна располагаться на чердачном помещении. Защиту воздуховода, который выходит на крышу, можно обеспечить самостоятельно.

Из чего состоит вентиляционная система?

Вентиляционная система включает в себя различные составляющие элементы.

1. Воздуховод, через который осуществляется вентиляция. Такой элемент должен иметь соответствующие размеры и сечение, обычно используют трубу из пластика, так как она отличается простотой крепления. Размеры стандартного вида труб с прямоугольным типом сечения составляют 60 на 120 миллиметров, или 60 на 204.
2. Соединительные элементы могут быть переходного и равноценного вида. Первый вид может использоваться в качестве соединения труб различного размера, в этом случае переход будет плавным.
3. Поворотные элементы используются для того, чтобы изменить положение трубы относительно обычного положения.
4. Тройник имеет одинаковое сечение на всех выходах, а ответвление выполнено под углом 90 градусов.
5. Чтобы установка труб из пластика происходила быстрее, используют специальные крепежные элементы.
6. Клапан обратного вида используют для того, чтобы правильно направить поток воздуха. Обычно такой элемент используется для предотвращения проникновения воздуха снаружи.

Также имеются различные переходные элементы с одного сечения на другое, выбор всех элементов осуществляется в зависимости от размера трубы основного вида.

Характеристика труб из пластика гладкого вида

Трубы из пластика для сооружения вентиляции являются устойчивыми к коррозии, а поверхность внутри способствует отсутствию шума при движении воздуха. Такие элементы не требуют регулярной мойки, и имеют долгий срок службы, их выводят через отверстие в стене или крыше. Воздуховоды могут иметь прямоугольный или круглый вид.

Для сооружения вытяжной системы обычно используют трубы ПВХ, они отличаются удобством установки, и транспортировки, небольшим весом, а также отсутствием щелей или отверстий, в которых скапливаются загрязнения. Но следует учесть, что использовать трубу из пластика при температуре выше 50 градусов не рекомендуется.

Труба круглого вида имеет меньшее сопротивление в сравнении с прямоугольным типом сечения. В качестве соединительных элементов используют переходники Г-образной формы. Качество соединения повышается при использовании герметика.

Характеристики труб из пластика гофрированного вида

Трубы гофрированного вида имеют основное отличие, они являются самыми простыми в установке, для соединения или изменения направления не требуется специальных элементов. При самостоятельной установке используют хомуты круглого вида, которые стягивают болтами. Один крайний участок закрепляются к каналу вентиляции, который выходит на крышу, а другой край монтируют к вытяжке.

Такие трубы имеют ряд преимуществ

1. Сечение гофры может быть больше, чем отверстие и диаметр вытяжного устройства, поэтому воздуховод плотно прижимается к переходнику с помощью хомута.
2. Труба может растягиваться в длину, а в сложенном виде является компактной.
3. Температура, при которой допускается эксплуатация, составляет до 120 градусов.

Необходимо учитывать, что отверстия вытяжки являются квадратными, поэтому для труб с круглым сечением, нужно приобретать специальные переходные элементы. Гофрированные трубы могут быть использованы для кухонь со сложным интерьером и планировкой. Чтобы понизить шум, трубу необходимо растянуть до максимального размера.

Какую конструкцию воздуховода выбрать?

ПВХ воздуховод должен быть меньше вытяжки по диаметру, в противном случае производительность системы понизится, а нагрузка на моторный элемент увеличиться. Труба для вентиляции не должна часто сгибаться, а длина берется максимальная. Каждый изгиб способен уменьшить эффективность работы всей системы на 10 процентов, поворот не должен быть больше 90 градусов.

Клапан обратного вида предотвращает появление обратной тяги в трубе вентиляции, а также попадание воздуха снаружи. Его ось поворотного вида располагается строго вертикально.

Максимальная длина воздуховода должна быть не более 3 метров, во время удлинения трубы на метр, происходит уменьшение КПД до 10 процентов.

Правила установки системы вентиляции

При самостоятельной установке системы вентиляции, необходимо учитывать некоторые правила.

1. Крепления должны быть надежными, это зависит от дальнейшей эксплуатации конструкции. Крепежные элементы располагают на магистралях длинного вида через 2 метра, а на короткий тип – через метр. В домах частного вида трубы закрепляют на каждом соединении, а тройники с помощью двух хомутов.
2. Все соединения труб из пластика должны быть герметичными, в противном случае через отверстия в комнату может проникать грязный воздух. При сооружении системы вентиляции, не используют уплотнители резинового вида. Воздух должен быть направлен к раструбному элементу.
3. Система входа и выхода воздуха должна быть правильно организована. На вход устанавливают вентилятор, а на выход – специальную решетку. Для канала приточного вида, устанавливают только вентилятор, который помещают в трубу.

Чтобы обмен воздуха в помещении не нарушался, запрещается полностью закрывать отверстие вентиляции.

Как спрятать воздуховоды для вытяжной системы

Помимо того, что воздуховод выполняет свои функции, он должен соответствовать интерьеру. Трубы из пластика для вентиляционного устройства можно спрятать. Для этого их располагают под самым верхом, над шкафами, таким образом, элементы будут незаметными. Если трубы слишком отличаются по цвету, их можно покрасить в такой же оттенок, как и стены. Также вытяжку кухонной вентиляции можно спрятать в шкаф.

Во время планировки потолка подвесного или натяжного вида, необходимо учитывать особенности конструкции для отвода вытяжной или вентиляционной системы. Если вентиляция уже устроена, то её можно скрыть специальным коробом декоративного вида, он может иметь различные цвета, формы, а также это поможет обеспечить беспрепятственный доступ к устройству. Таким методом маскируют трубу из пластика гофрированного вида, так как она выглядит не очень красиво.

Все элементы можно приобретать в комплектации сразу, при этом они имеют одинаковый цвет, и маскировка не требуется. Трубы для вентиляционного устройства используются пластиковые, они не создают вибрации, при выходе воздуха, на стены не оказывается нагрузка, так как элементы имеют маленький вес, к тому же существуют отличия в простоте укладки.

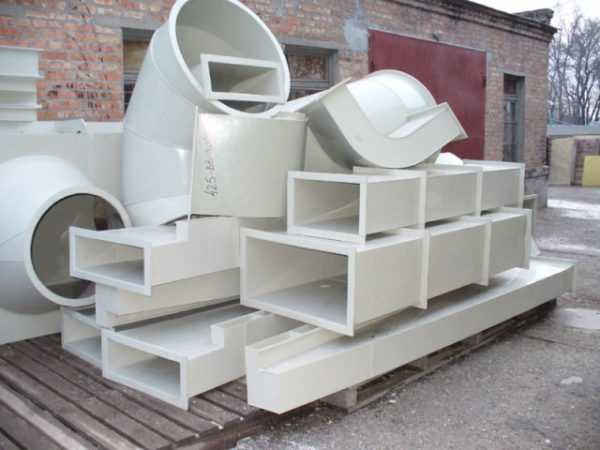

Особенности воздуховодов из пластика

Вначале трубы из пластика были круглыми и прямоугольными, первые имели только 200 диаметр, а вторые отличались такими размерами, 60 на 200 миллиметров. В настоящий момент размеры труб из пластика могут быть разнообразными, и достигать 900 миллиметров.

Во время производства таких элементов, используются полимерные составы, поливинилхлорид или полипропилен. Такие составы не оказывают никаких значительных отличий при эксплуатации, поэтому отдавать предпочтение тому или иному полимеру нет смысла.

Трубы из пластика имеют множество преимуществ

1. Незначительный вес.
2. Хороший вид.
3. Устойчивость к химическим элементам, и долгий срок службы.
4. Легкость при установке.
5. Невысокая стоимость.

Трубы из пластика для вентиляционного устройства легче металлических элементов. Это дает возможность легко установить все элементы, а транспортировка не составит особого труда. Также внутреннее покрытие труб из пластика является гладким, поэтому потеря давления будет минимальной, а степень загрязнения уменьшается. Трубы из пластика не требовательны к постоянному уходу. Оцинкованные или металлические элементы имеют небольшую внутреннюю шероховатость, поэтому быстро загрязняются. И требуют постоянной мойки.

Если в комнате предусмотрен вентиляционный канал открытого вида, то его внешний вид имеет большое значение, он должен гармонировать с интерьером в помещении. Трубы из пластика имеют приятный вид, могут подбираться по цвету или подвергаются дальнейшей окраске.

Каналы прямоугольного вида, имеющие белый цвет имеют не выраженный вид, а также экономят место за счет своей конструкции, могут подходить к любому интерьеру. По сравнению с пластиком, оцинковка по истечении времени теряет свой красивый вид, становится тусклой, и окисляется. Элементы из пластика не подвергаются таким проблемам, и сохраняют свой вид длительное время.

Такие полимеры, как полипропилен или ПВХ отличаются особенными физическими свойствами, являются устойчивыми к воздействию химических элементов, коррозии, и влажности, не способны окисляться. Трубы из пластика могут применяться на крупных производствах химической технологии, так как оцинковка не является подходящим материалом, устойчивым к кислотам и щелочам. При использовании ПВХ труб в домашнем быту, срок службы таких элементов очень долгий, а сама система является практичной, и не требует постоянного мытья.

Таким образом, трубы из пластика сохраняют свой внешний вид длительное время, не подвергаются коррозии, при их укладке, нет нагрузки на несущие элементы, установка системы вентиляции происходит быстро и легко в связи с небольшим весом элементов. Внутренняя часть труб является гладкой, это способствует легкому прохождению воздуха, без громкого шума. Но необходимо помнить, что при укладке труб из пластика, нужно соблюдать все правила, соединения должны быть герметичными, для этого используют специальные составы. В противном случае часть воздуха, предназначенного на выход, будет попадать в помещение.

superarch.ru
