Вентиляция в бане своими руками: пошаговое руководство с фото

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности. Она поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь есть сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки, сократят расходы.

Содержание:

Качественная вентиляция – один из важнейших компонентов хорошей бани

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные детали:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

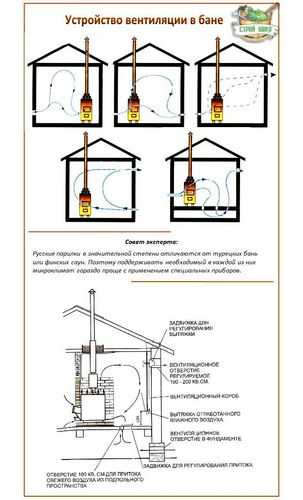

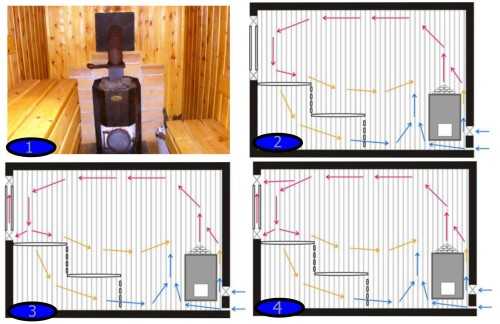

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

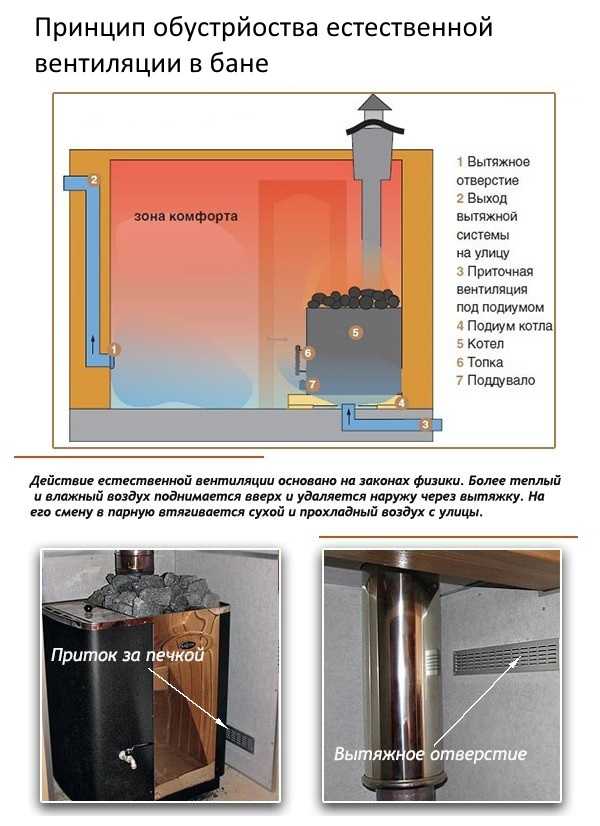

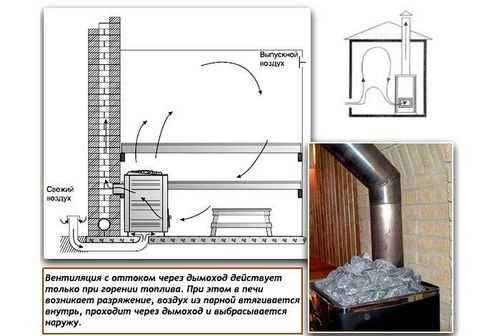

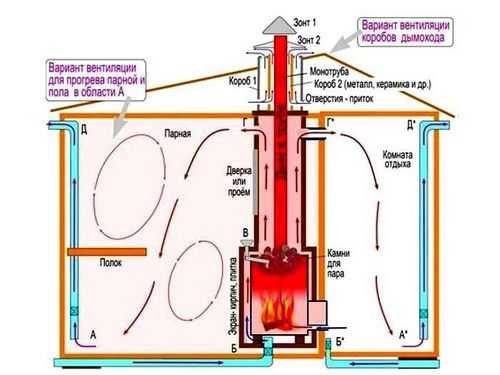

Это – типовая схема вытяжки в бане. Здесь в парной установлена дровяная печь, которая заполняется топливом снаружи. Так же, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технически операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте и подпольное пространство, перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

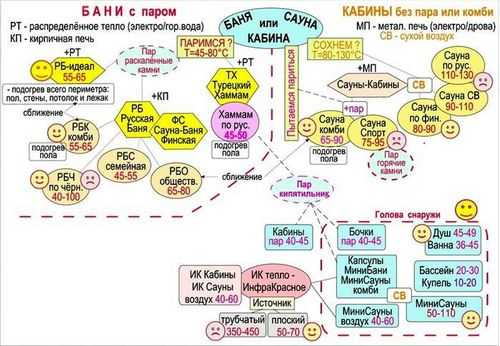

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые надо изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

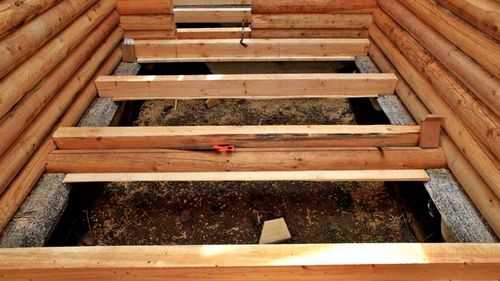

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

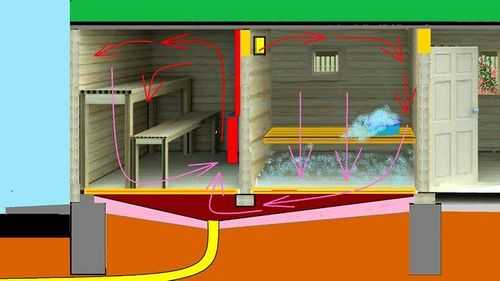

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

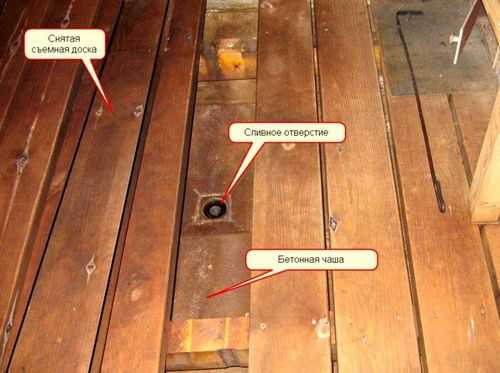

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

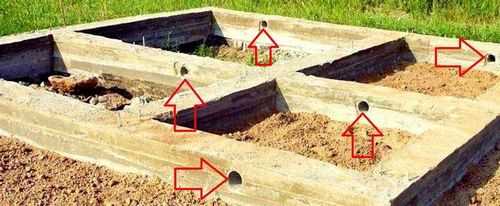

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

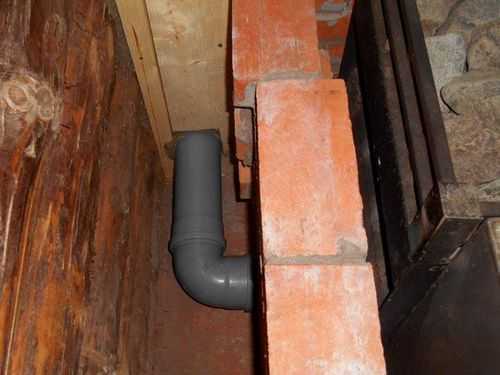

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

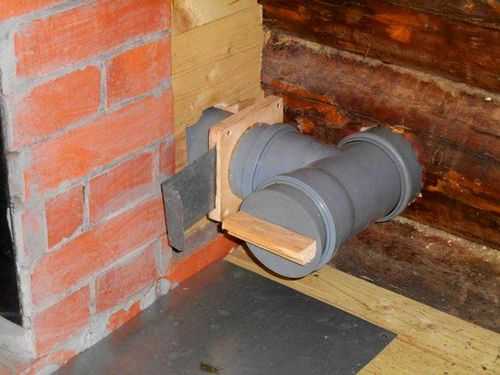

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

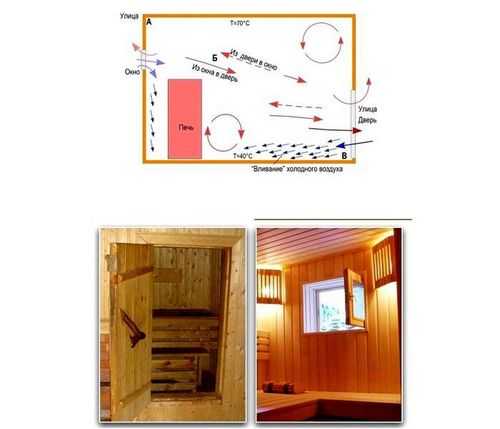

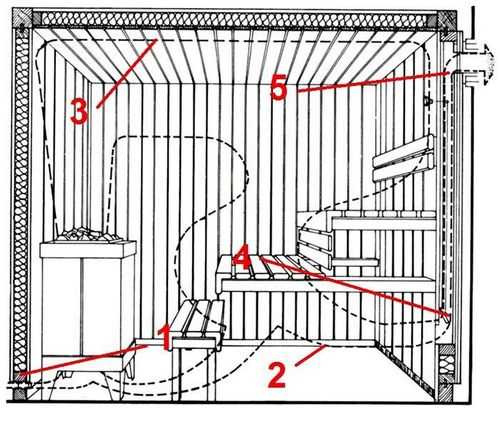

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

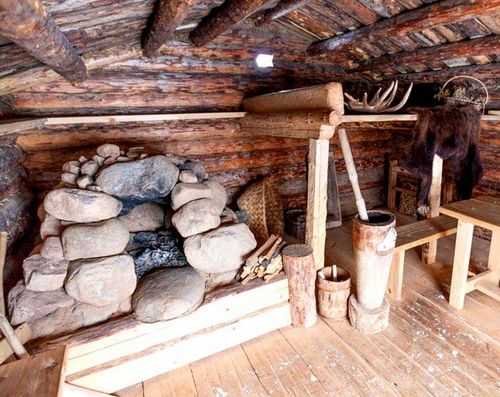

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

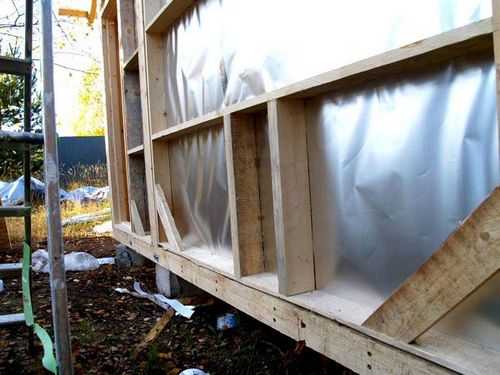

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

• Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
• Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
• Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

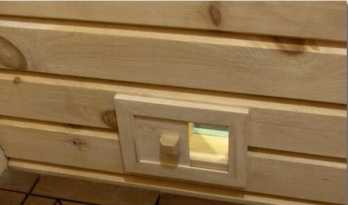

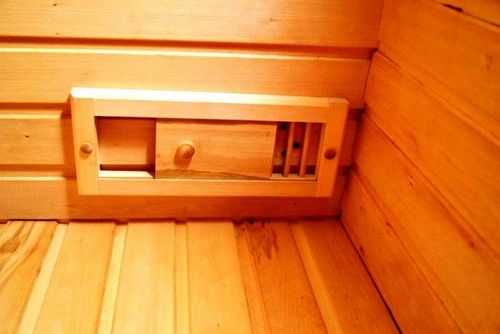

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

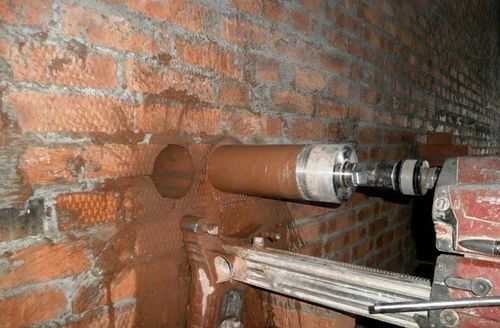

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любую пору года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

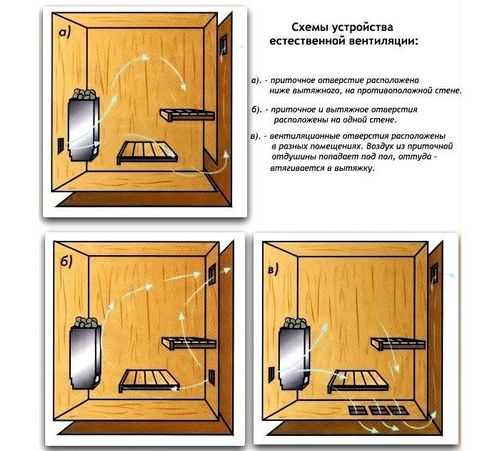

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °C	Влажность, %
	20	30	40	60	80	100
0	-20	-15	-12	-6,9	-3,1	0
5	-15,8	-11	-7,5	-2,2	1,8	4,8
10	-11,8	-6,8	-2,8	2,7	6,8	10,1
15	-7,6	-2,5	-1,4	7,4	11,7	15,8
20	-3,7	1,8	5,9	11,8	16,3	20,1
25	-0,4	6,1	10,4	16,6	21,2	24,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

• снизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками:

Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

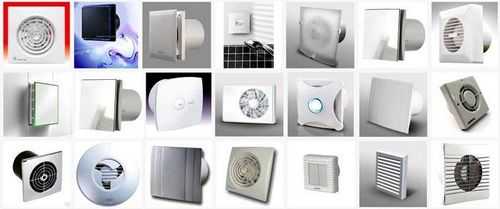

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

• Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
• Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
• Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
• Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Этот материал объясняет процесс установки вентилятора своими руками. Видео инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете:

Разновидности клапанов для вентиляционных каналов

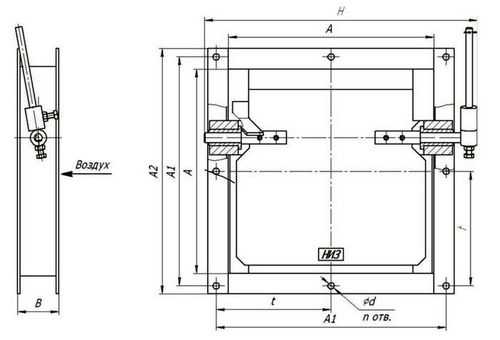

Чертеж типичного изделия

Обратный клапан вентиляционный для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпускают специальные изделия для круглых и квадратных воздуховодов.
• Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
• Некоторые модели созданы специально для совместной работы с вентилятором.

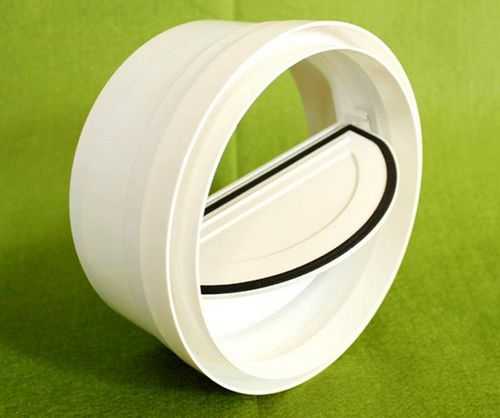

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется применять при планировании следующие сведения:

• Размеры выходного отверстия делают равными, или больше сечения притока.
• Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
• Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:

Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

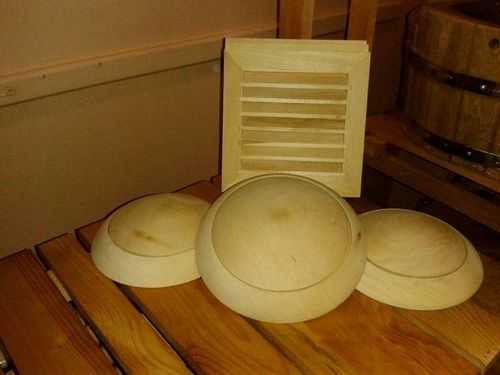

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

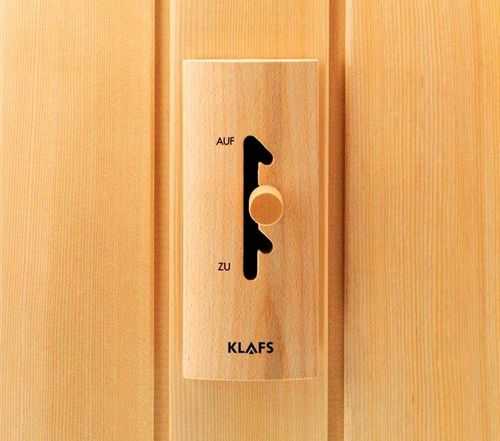

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:

Статья по теме:

В данной статье мы рассмотрим вариации печи для бани на дровах с баком для воды, популярные модели от производителей и этапы строительства своими руками.

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это – общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

• Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
• Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
• Создают пакет конструкторской документации со списком необходимых деталей, узлов.
• Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
• Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.

Похожие статьи

genmontage.ru

Вентиляция в бане. Вентиляция в парилке и в помывочной своими руками

Про вентиляцию в бане хозяин должен позаботиться еще при строительстве самой бани. Он должен подумать про комфортный режим по уровням тепла и влажности. Даже через топку печи-каменки и то осуществляется вентиляция в бане. А где будут отдушины в виде отверстий в стенах ? А может быть надо монтировать вентиляционные короба ? А как движется теплый и холодный воздух, где будет входить, а где будет выходить ? А как сохнут от влаги все строительные конструкции после банных процедур ?

В этой статье будет рассматриваться только естественная вентиляция в бане и никакой принудительной, хотя этот вариант тоже возможен. При естественной вентиляции воздух сам должен войти и сам выйти наружу. Если не будет вентиляции, то в бане будет постоянно сырость, строительные конструкции сгниют раньше времени и дышать будет тяжело.

Из картинок видно, что вентиляция идет через отверстия в стенах, как приток, так и вытяжка, значит там есть специальные вентиляционные каналы. Из текста и вообще принцип становится понятным. В верхней части стены делается отдушина в виде прямоугольного или круглого отверстия в стене диаметром 20 см. Заглушка отверстия должна быть скользящей, чтобы обеспечить регулирование вентиляции. Вот такие доборные элементы к системе вентиляции там устанавливаются.





Для дополнительной вентиляции и притока свежего воздуха возле печки-каменки делают вентиляционное отверстие на высоте 30-50 см от пола. Иногда помещения бани проветривают через чердак.



Когда делают отверстия, нужно учитывать мощность печи. И это не просто слова, печка главный фактор, дающий тепло и уносящий тепло через свой дымоход. Дымоход, как таковой, это тоже вентиляционный канал и он должен быть в рабочем безопасном состоянии, чистым от золы. Смотрите видео на эту тему



Приток свежего воздуха должен быть, тяга в печи должна быть, воздух через дымоход должен беспрепятственно уйти через дымоход. Такая вентиляция позволит постоянно поддерживать огонь.

Если у вас заранее продуман вопрос вентиляции в парилке и в помывочной, еще при строительстве бани и вы не сделали ленточный фундамент между этими помещениями, значит вы будете иметь хорошую вентиляцию в обоих помещениях. Смотрите видео и все поймете



Через верхнее отводящее отверстие можно горячим воздухом обогревать моечное отделение. Идет конвекция или перемещение воздуха. Горячий воздух легче холодного, за счет он поднимается. Естественная вентиляция обеспечивает приток холодного воздуха снизу и вытеснение горячего сверху.

Как сделать вентиляцию в бане своими руками с выходом в стену, и чтобы не было плесени ?

Уже понятно, что вентиляция в бане должна быть. Чтобы банные процедуры в сауне приносили радость и удовольствие, вентиляция обустраиваться должна правильно. Иначе будет плесень и запахи.

Дурной запах оставляет неприятные воспоминания о бане и ухудшает настроение. В бане должно пахнуть смолой, дымком сухих дров и свежим веником.

В сауне есть свои правила для комфортности: приток свежего воздуха должен быть непрерывным, обновляться должен в течение часа 5-8 раз, должны быть вентиляционные отверстия в стене на противоположной стороне, для каменки обязательно должно быть поддувало.

Есть много вариантов проветривания помещения сауны. Вот одно из них достойное внимания. В данном примере автор своими руками сделал два выхода из сауны.

1. В помещение сауны приток воздуха поступает из отверстия в стене за печью и в щель у пола под стеклянную дверь — всегда открыты.
2. В стене слева установлена вертикально гофрированная труба с двумя входами. Сейчас идет прогрев парилки от печи и оба эти отверстия закрыты.
3. Во время банных процедур (парения) — верхнее отверстие закрыто, а нижнее открыто.
4. Процедуры закончились — оба отверстия открываются и баня сохнет.

Смотрите подробности в видео, где эти два отверстия для оттока воздуха соединены гофрированной трубой, а выход через стену бани фактически один — верхний



Усилить или уменьшить отток воздуха можно регулируемыми затворами в стенах бани. При таком способе эксплуатации и проветривания эффект будет положительным. Вредные микроорганизмы не возникнут, а грибки и плесень в просушенных конструкциях будут отсутствовать.

Схема банной вентиляции из трубы с выходом в стену

Еще при строительстве бани в фундаменте и стене закладываются отверстия для входа и выхода воздуха.

На картинке видны все принципы вентиляции рассмотренные выше, но чуть в другом варианте. Работы с обустройством естественной вентиляции под силу самому хозяину бани.

Воздух с улицы регулируется задвижкой. Под потолком горячий воздух. На полках должна быть комфортная температура. Отработанный  с малым содержанием кислорода и большим содержанием углекислого газа уходит через трубу в стене на улицу. Вверху в стене есть дополнительное отверстие для выхода воздуха — форточка.

Поскольку горячий воздух поднимается вверх, печь должна быть расположена как можно ближе к полу: тогда помещение будет полностью прогреваться. Полки не должны иметь вертикальных стенок, загораживающих стену от лучистого тепла под полком.

Иногда, при растапливании печи, дым начинает наполнять помещение, вместо того чтобы выходить в трубу. Так бывает, если в бане холодный и сырой воздух, а на улице — теплый. По этой же причине в дымоходах образуется холодная воздушная пробка.  Ее нужно протолкнуть, иначе тяги в дымоходе не будет.

Для этого в трубе на выходе из печи должна быть дверца для удаления золы. В ней поджигается немного бумаги. Этого достаточно, чтобы печь дымить перестала. Если в конструкции печи такая дверца не предусмотрена, придется просто оставить баню открытой на несколько часов. Через некоторое время температура внутри и снаружи будет одинаковой, и  тяга станет нормальной.

Продумываем вентиляцию в бане и в помывочной сразу …

Заботливый хозяин сделает вентиляцию во всех помещениях всего здания бани: в парилке, в моечной, в раздевалке и комнате отдыха. Двери открываются, при хождении, и влага на стенах появится даже в раздевалке и в комнате отдыха.

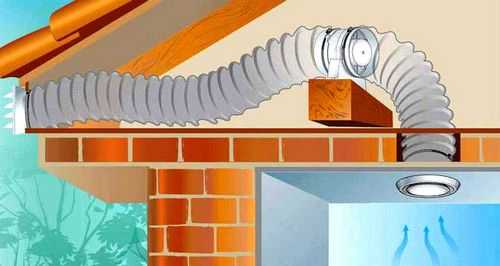

Под обшивку отделки делаются воздуховоды со входом (отверстиями). Вверху вертикальные воздуховоды собираются в общий и выводятся наружу через потолок или стену.

Так можно объединить все помещения бани. Либо делайте сквозные отверстия в стенах всех помещений и закрывайте регулируемыми задвижками с решетками.

Входящий вентиляционный короб должен быть теплоизолирован, поскольку входящий воздух холодный.

В видео автор хорошо показывает, рассказывает и делает естественную вентиляцию в своей бане своими руками



Естественная вентиляция в бане рассмотрена, как наиболее простое и эффективное решение. Вы можете проявить свое конструкторское решение и сделать по другому. Комфорт не имеет границ. Успехов !

willcomfort.ru

Вентиляция в парилке в бане

Вентиляция парилки позволяет обеспечить качественный обмен воздуха между внутренним помещением парной и внешней атмосферой улицы. Условно разделим этот процесс на вентиляцию и проветривание. Под вентиляцией подразумевается обеспечение циркуляции воздуха между парной и улицей в процессе принятия банных процедур, то есть при нагретой парилке. А проветривание проводится уже после окончания парения и осуществляется за счет открытия двери, окна или специальных воздуховодов если они есть.

Зачем нужна вентиляция?

Вентиляция выполняет две основные функции. Первая заключается в подаче свежего воздуха в парилку и вытяжке отработанного воздуха, содержащего меньшее количество кислорода, чем необходимо для комфортного нахождения в помещении. На первый взгляд может показаться, что это не такая уже и важная задача, ведь многие парилки не имеют вентиляции и люди парятся в них без проблем.

На практике, при установке правильно организованных вентиляционных каналов, процесс парения даёт совсем другие ощущения и пребывание в нагретой парной становится заметно более приятным времяпрепровождением. Особенно это актуально для бань, в которых установлены печи из углеродистой стали.

На данный момент большинство современных печек изготавливаются из нержавейки, но некоторые популярные модели прошлых лет и многие самодельные печи в своей конструкции используют углеродистую сталь. Этот материал при нагреве до высоких температур начинает активно взаимодействовать с кислородом в воздухе, от чего на его поверхности образуется окалина, а кислорода в помещении становится меньше из-за активной химической реакции с металлом.

Вторая важная функция вентиляции заключается в создании потока воздуха внутри парной, который активно взаимодействует с деревянными конструкциями и обеспечивает эффективное испарение влаги с их поверхностей. Если вентиляция спроектирована и реализована правильно, то про гниение или образование плесени в подпольном пространстве можно забыть. Дерево в парилке прослужит максимально продолжительный срок.

Дополнительным положительным эффектом от вентиляции может стать устранение одного из наиболее распространенных недостатков парных помещений — холодного пола из деревянных досок. Если грамотно направить тепловые потоки так, чтобы прогретый воздух заходил в подпольное пространство, то гарантированным результатом становится прогрев подполья и, как следствие, комфортный тёплый пол.

Оптимальная схема вентиляции в парной

Качественный воздухообмен способна обеспечить только такая конструкция, которая подразумевает устройство входящего в парилку потока воздуха из улицы, а не из смежных помещений. Тем более не допустима организация притока воздуха из комнаты отдыха, не имеющей собвственного вентиляционного канала, подающего свежий воздух снаружи.

На схеме выше можно видеть все конструктивные элементы, необходимые при организации эффективной вентиляции в парном отделении. Здесь самое важное — это подача охлажденного уличного воздуха непосредственно под корпус печи. Такое решение позволяет минимизировать контакт человека с холодными потоками, идущими снаружи, так как они успевают в достаточной степени прогреться при входе в парилку, попадая на наиболее разогретый элемент в помещении — банную печь.

Второй важной частью вентиляционной конструкции является система вывода отработанного воздуха — вентиляционный канал, расположенный в дальнем от печи углу парной. Воздух заходит в нижнее отверстие трубы и по законам физики движется вверх по каналу, ведущему через потолок на улицу.

Инструкция по изготовлению вентиляции своими руками

Прежде всего нужно организовать канал подачи воздуха в парильное отделение. В зависимости от конструкции пола и типа строения эта задача имеет различные варианты решения. Рассмотрим пример обустройства входящего воздуховода в бане из сруба.







В одном из бревен было изготовлено отверстие, необходимое для установки в него пластиковой трубы диаметром 110 мм. После чего с помощью специального разветвителя была обеспечена возможность разделить канал на две части: одна заходит непосредственно в парилку возле печи, а вторая через специальную деревянную перегородку подходит к кирпичной обкладке печки с другой стороны.

Выход воздуха в данном случае был выполнен за счет установки вертикальной трубы аналогичного диаметра в углу на противоположной печи стене. Как видно, здесь канал для выходящих потоков максимально прост — отверстие на улицу сделано прямо в парилке, под потолком.

Если баня имеет деревянный проливной пол, то оптимальная конструкция выходного канала вентиляции будет выглядеть следующим образом.

Тут хорошо видно, что труба заходит в подполье, что обеспечивает затягивание тёплого воздуха под половые доски и гарантирует их эффективный прогрев и просушку.

Пример установки входящего вентканала для каркасной бани, установленной на свайном или столбчатом фундаменте.



Для создания более сильной тяги из помещения парилки вытяжная труба выводится из неё через потолок на второй этаж и далее через стену или крышу на улицу. Если выход воздуховода выполняется через потолок, то рекомендуется выполнить его утепление. Если этого не сделать, то зимой труба на чердаке будет сильно охлаждаться. Этот приведет к тому, что горячий пар идущий из парилки на выход, при контакте с холодным материалом воздуховода, превратится в конденсат и осядет внутри трубы. В результате капли начнут стекатьвниз по каналу и попадать обратно в парилку, дополнительно увлажняя пространство возле трубы.









Ниже можно видеть ещё один пример реализации оптимально схемы вентиляции, размещенной ранее.



Под деревянным настилом проливных полов установлена металлическая труба подачи воздуха. С одного конца она выходит на улицу, а другим подходит непосредственно под печь. Далее размещены фото того, как можно закрыть трубу в парилке декоративным деревянным коробом.



Технология проветривания

Самое эффективное проветривание парилки обеспечивает так называемая система «залповой вентиляции». Своё название технология получила за то, что процесс длится минимальное количество времени, за которое воздух в парилке успевает практически полностью смениться. Выполнять процедуру следует в промежутках между приёмом банных процедур.

Принцип в том, чтобы одновременно открыть дверь в парилку и, находящееся в противоположной или одной из боковых стен, вентиляционное отверстие или окно. Важно, чтобы точка выхода воздуха располагалась как можно дальше от двери, чтобы максимально быстро и продуктивно сменить воздух парной и в наименьшей степени снизить температуру стен, пола, потолка и полоков, а также печи внутри помещения.

Пример изготовления вентиляционного отверстия с регулируемым металлическим диффузором на фото ниже. Его установка выполняется на высоте около 30-50 см от пола, обычно под полоком.







Данное отверстие одновременно выполняет функции вытяжного канала. Его можно совмещать с окном или верхним вытяжным отверстием.



Что касается эффективности залпового метода проветривания, то для её определения проводились специальные эксперименты. На практике установлено, что окно с размерами 400х400 мм позволяет полностью сменить воздух в парилке объёмом 15 м³ всего за 6 минут. Здесь нужно сказать, что речь идёт именно о 100% замене старого воздуха на новый, что в принципе и не требуется. Для продолжения процесса парения в комфортных условиях достаточно выполнять процедуру в течение 2-3 минут, а это в самой минимальной степени влияет на охлаждение внутренних поверхностей парной и банной печки.

banyagid.com
